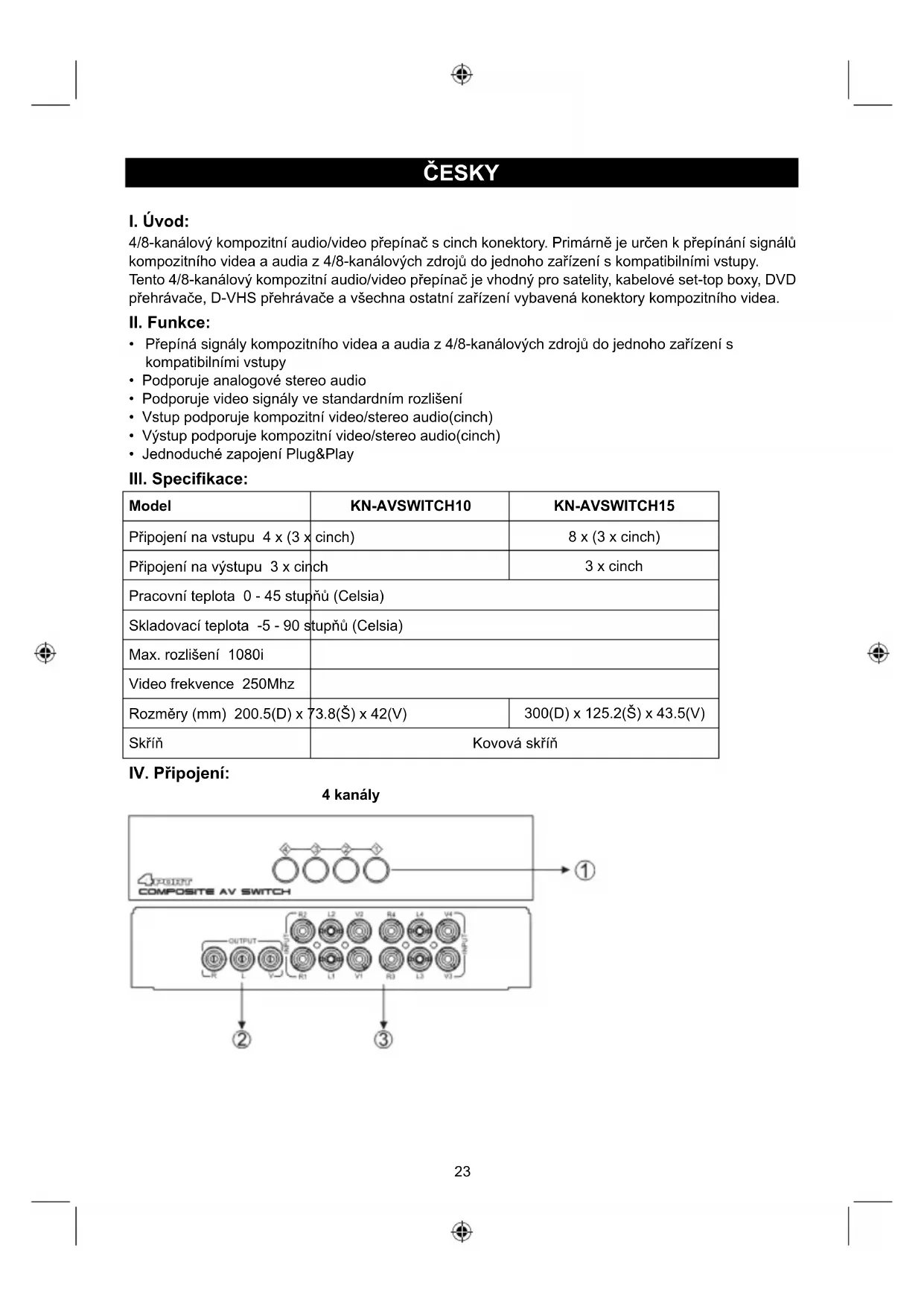

NÁVOD K OBSLUZE KNAVSWITCH10 KONIG
4/8-kanálový kompozitní přepínač
MANUAL DE UTILIZARE (p. 25)
4/8-kanálový kompozitní audio/video přepínač s cinch konektory. Primárně je určen k přepínání signálů kompozitního videa a audia z 4/8-kanálových zdrojů do jednoho zařízení s kompatibilními vstupy. Tento 4/8-kanálový kompozitní audio/video přepínač je vhodný pro satelity, kabelové set-top boxy, DVD přehrávače, D-VHS přehrávače a všechna ostatní zařízení vybavená konektory kompozitního videa.
II. Funkce:
- Přepíná signály kompozitního videa a audia z 4/8-kanálových zdrojů do jednoho zařízení s kompatibilními vstupy
- Podporuje analogové stereo audio
- Podporuje video signály ve standardním rozlišení
• Vstup podporuje kompozitní video/stereo audio(cinch)
• Výstup podporuje kompozitní video/stereo audio(cinch)
• Jednoduché zapojení Plug&Play
III. Specifikace:
| Model | KN-AVSWITCH10 | KN-AVSWITCH15 |
| Připojení na vstupu 4 x (3 x cinch) | 8 x (3 x cinch) | |
| Připojení na výstupu 3 x cinch | 3 x cinch | |
| Pracovní teplota 0 - 45 stupňů (Celsia) | ||
| Skladovací teplota -5 - 90 stupňů (Celsia) | ||
| Max. rozlišení 1080i | ||
| Video frekvence 250Mhz | ||
| Rozměry (mm) 200.5(D) x 73.8(Š) x 42(V) | 300(D) x 125.2(Š) x 43.5(V) | |
| Skřín | Kovová skřín | |
IV. Připojení:


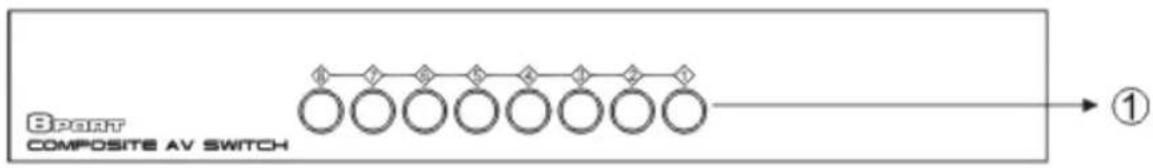

8 kanály


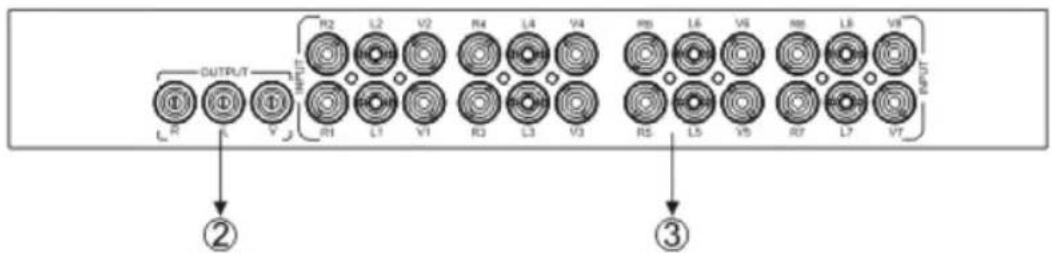

| Číslo | Popis | Funkce |
| 1 | Tlačítko | Přepínání signálu |
| 2 | Cinch-výstup | Výstup |
| 3 | Cinch-vstup | Vstup |
audia/video
audia/videoa
V. Instalace:

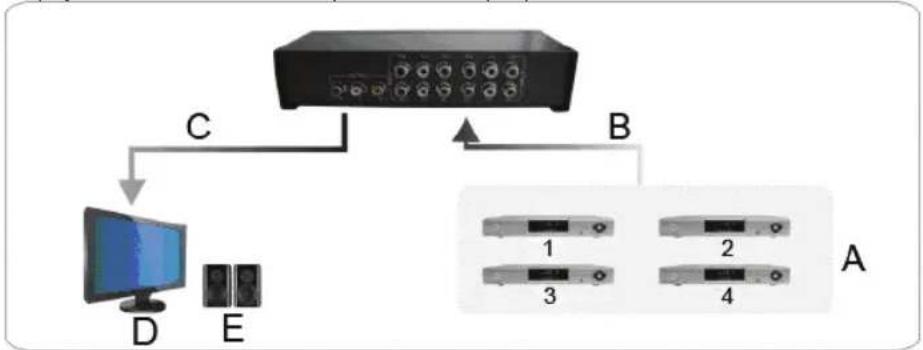

Zapojení 4-kanálového kompozitního AV přepínače


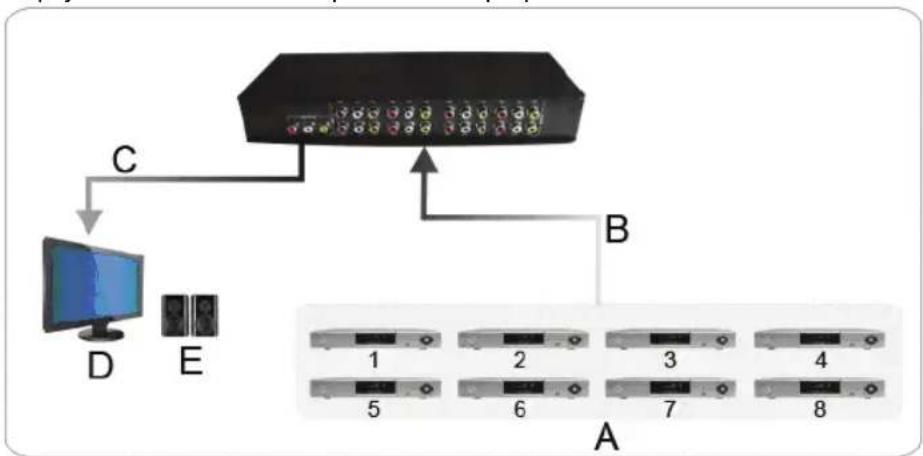

Zapojení 8-kanálového kompozitního AV přepínače
A. VCD/DVD přehrávač nebo zařízení s cinch
B. Vstupní signál
C. Výstupní signál
D. TV
E. Reproduktor
VI. Obsah balení:
• 4/8-kanálový přepínač
• Návod
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.
Záruka:
Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.
Obecné upozornění:
Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.
Pro budoucí použití uschovejte tento návod a obal.
