KNAVSWITCH10 - Commutateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur audio/vidéo composite à 4 ports
Marque	Konig
Modèle principal	KN-AVSWITCH10 (4 ports)
Modèle dérivé	KN-AVSWITCH15 (8 ports)
Connecteurs d'entrée	4 x (3 x RCA) : vidéo composite + audio stéréo (L/R)
Connecteurs de sortie	3 x RCA : vidéo composite + audio stéréo (L/R)
Signaux pris en charge	Vidéo composite définition standard, audio stéréo analogique
Résolution maximale	1080i
Bande passante vidéo	250 MHz
Type de boîtier	Métallique
Dimensions (L x l x H)	200,5 x 73,8 x 42 mm (modèle 4 ports)
Température de fonctionnement	0 à 45°C
Température de stockage	-5 à 90°C
Mode de fonctionnement	Plug and Play, commutation manuelle par boutons
Compatibilité	Lecteurs DVD, décodeurs satellite/câble, D-VHS, etc.
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas modifier l'appareil ; utilisation conforme pour éviter dommages
Contenu de la boîte	1 commutateur, 1 guide d'utilisateur
Garantie	Aucune garantie en cas de modification ou utilisation incorrecte

FOIRE AUX QUESTIONS - KNAVSWITCH10 KONIG

Comment brancher le commutateur Konig KNAVSWITCH10 ?

Connectez vos sources (lecteur DVD, décodeur, etc.) aux entrées RCA (L, R, V) à l'aide de câbles composite. Reliez la sortie RCA (L, R, V) à l'entrée de votre téléviseur ou moniteur. Appuyez sur le bouton correspondant à la source souhaitée.

Quels appareils sont compatibles avec ce commutateur ?

L'appareil fonctionne avec tout équipement disposant de sorties vidéo composite et audio stéréo RCA : lecteurs DVD, décodeurs satellite/câble, magnétoscopes, consoles de jeux anciennes, etc.

Le commutateur prend-il en charge la HD (haute définition) ?

Oui, il supporte une résolution maximale de 1080i avec une bande passante de 250 MHz, suffisante pour la plupart des signaux HD en vidéo composite.

Faut-il une alimentation externe pour le KNAVSWITCH10 ?

Non, le commutateur fonctionne en mode Plug and Play et tire son alimentation du signal ? (Aucune mention d'alimentation externe dans la notice ; il est probablement passif ou auto-alimenté par les signaux.)

Pourquoi n'y a-t-il pas d'image sur la sortie ?

Vérifiez que les câbles sont bien enfoncés dans les connecteurs RCA. Assurez-vous que la source est allumée et que le bouton de sélection correspond à la bonne entrée. Testez avec un autre câble ou une autre source.

Puis-je utiliser ce commutateur pour de l'audio seul ?

Oui, il commute à la fois l'audio et la vidéo. Vous pouvez brancher uniquement les prises audio si vous ne souhaitez pas commuter la vidéo.

Le commutateur peut-il être utilisé avec des câbles de 5 mètres ?

Oui, tant que la qualité des câbles est bonne et que la distance totale ne dépasse pas la portée recommandée pour le composite (généralement 10-15 m sans perte notable).

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, alcool ou produits abrasifs qui pourraient endommager le boîtier.

Y a-t-il une télécommande fournie ?

Non, la commutation s'effectue manuellement via les boutons présents sur le boîtier. Il n'y a pas de télécommande.

Que faire en cas de dysfonctionnement ?

Vérifiez les branchements, les câbles et l'alimentation des sources. Si le problème persiste, consultez la notice complète. Toute modification de l'appareil annule la garantie.

MODE D'EMPLOI KNAVSWITCH10 KONIG

Commutateur composite à 4 ou 8 ports

Cet appareil est un commutateur composite audio vidéo 4/8 ports à connecteurs RCA, essentiellement destiné à la commutation des signaux composites vidéo et audio transmis par 4/8 sources vers un appareil aux entrées compatibles.

Il fonctionne avec tout boîtier décodeur de signaux transmis par satellite et par câble, lecteur de DVD, lecteur D-VHS et tout autre appareil disposant de connecteurs vidéo composite.

II. Caractéristiques :

• Commute les signaux audio et vidéo composite transmis par 4/8 sources vers un appareil aux entrées compatibles ;
• Prise en charge des signaux audio stéréo analogiques ;
• Prise en charge des signaux vidéo de définition standard ;

• Entrée vidéo composite/audio stéréo (RCA)

• Sortie vidéo composite/audio stéréo (RCA)

• Mode Plug and Play

III. Spécifications :

Modèle	KN-AVSWITCH10	KN-AVSWITCH15
Connecteurs en entrée 4 x	(3 x connecteur RCA)	8 x (3 x connecteur RCA)
Connecteurs en sortie 3 x	connecteur RCA	3 x connecteur RCA
Plage de températures de fonctionnement	0 - 45 degrés (Celsius)
Températures de stockage	-5 - 90 degrés (Celsius)
Résolution maximale 1080i
Largeur de bande vidéo 250Mhz
Dimensions (mm) 200,5(L)	x 73,8(I) x 42(H)	300(L) x 125,2(I) x 43,5(H)
Boîtier	Métallique

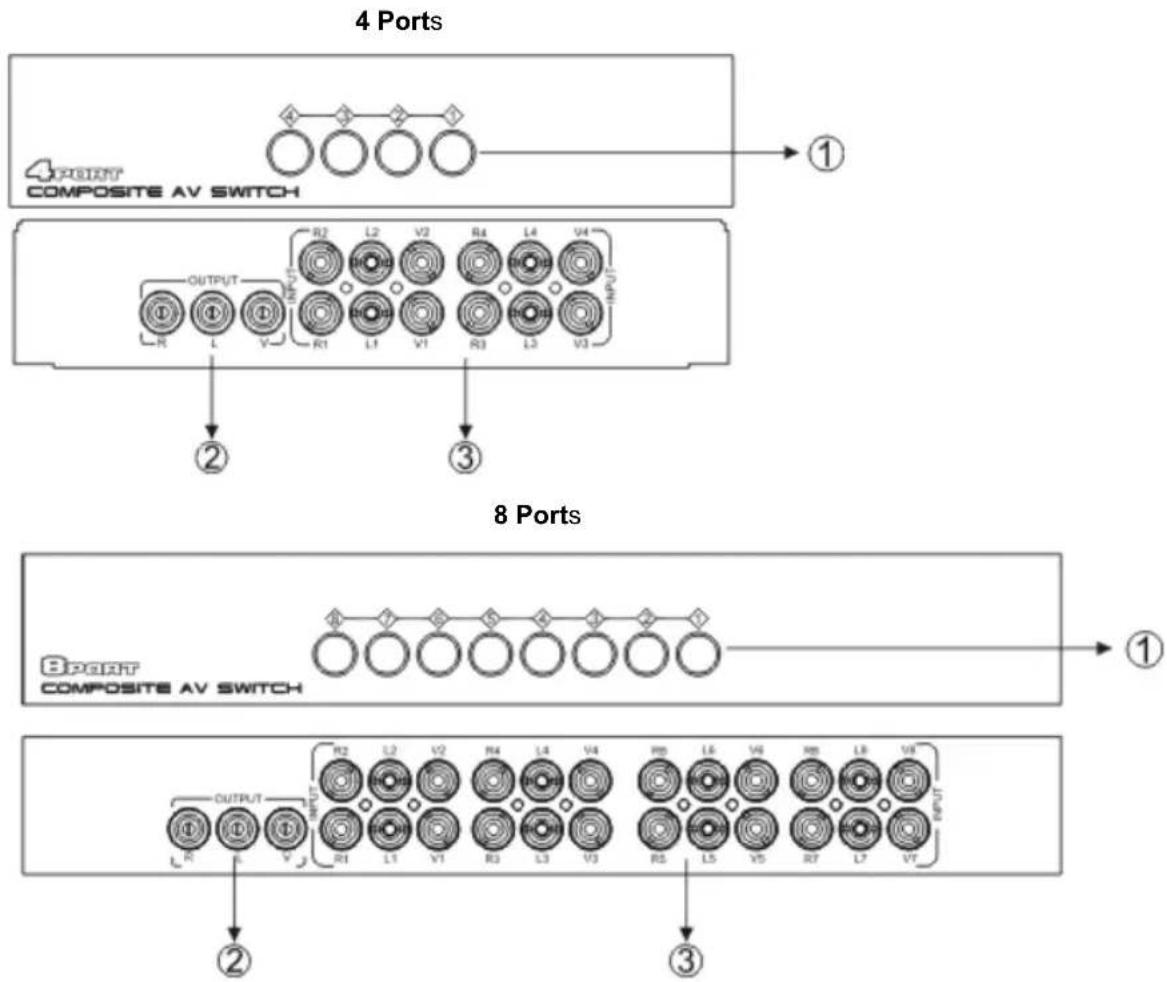

IV. Branchements

Numéro

Modèle

Fonction

1 Boutons Commute le signal

2 Sortie RCA Transmet les signaux audio et vidéo vers un appareil

3 Entrée RCA Reçoit les signaux audio et vidéo des sources

V. Installation :

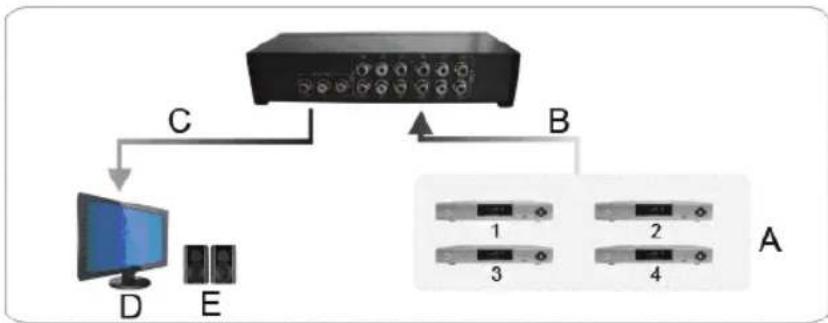

Installation du commutateur audio/vidéo composite à 4 ports

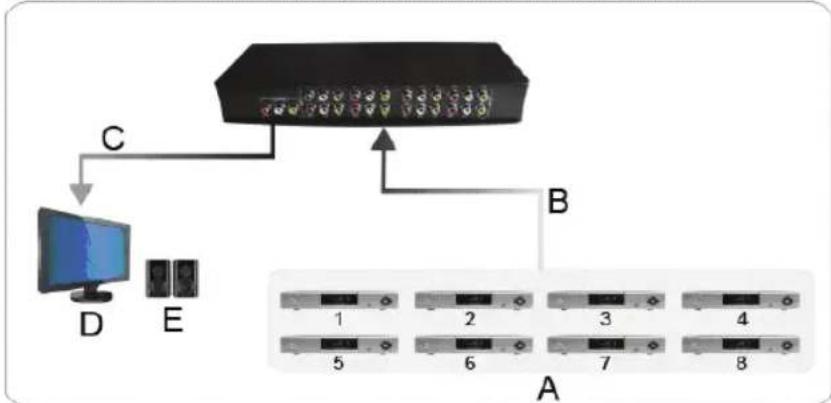

Installation du commutateur audio/vidéo composite à 8 ports

A. Lecteur VCD/DVD n'importe quel signal de dispositif
B. Signal d'entrée
C. Signal de sortie
D. TV
E. Haut-parleur

VI. Contenu de la boîte :

• Un commutateur à 4/8 ports
- Un guide d'utilisateur

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute référence ultérieure.
