CMPEHUB53 - Commutateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch) non géré 8 ports
Marque	Konig
Modèle	CMPEHUB53
Nombre de ports	8 ports RJ45
Débit	10/100/1000 Mbps (auto-négociation)
Alimentation	Adaptateur secteur externe (5V DC, 1A)
Consommation électrique	Max 5 W
Dimensions (approx.)	170 x 100 x 30 mm
Poids (approx.)	200 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab
Méthode de commutation	Store-and-forward
Détection automatique MDI/MDIX	Oui (Auto Cross)
Voyants LED	Alimentation (vert), Liaison/Activité (vert/orange)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou à l'humidité
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; réparation par technicien qualifié
Informations générales	Conçu et spécifications sujettes à modification ; conserver le manuel et l'emballage

FOIRE AUX QUESTIONS - CMPEHUB53 KONIG

Comment brancher le switch Konig CMPEHUB53 ?

Branchez le câble Ethernet de votre routeur ou modem sur un des ports 1 à 8 du switch. Branchez ensuite vos appareils (ordinateur, console, etc.) sur les autres ports. Enfin, connectez l'adaptateur secteur au switch et à une prise électrique.

Que signifient les voyants LED ?

Le voyant vert fixe indique l'alimentation. Pour chaque port, un voyant vert fixe signifie une liaison 1000 Mbps, orange fixe pour 10/100 Mbps. Le clignotement vert ou orange indique une activité réseau (transfert de données).

Pourquoi le voyant liaison ne s'allume-t-il pas sur un port ?

Vérifiez que les câbles Ethernet sont correctement branchés des deux côtés et qu'ils ne sont pas endommagés. Assurez-vous que l'appareil connecté est allumé et que sa carte réseau fonctionne. Essayez un autre câble ou un autre port.

Le switch est-il compatible avec les câbles Cat5e, Cat6 ?

Oui, le switch est compatible avec les câbles Ethernet standards Cat5e, Cat6 et Cat6a. Il supporte les vitesses 10/100/1000 Mbps.

Puis-je connecter le switch à un autre switch ?

Oui, vous pouvez cascader plusieurs switches en reliant un port de l'un à un port de l'autre avec un câble Ethernet. La fonction Auto MDI/MDIX évite d'utiliser un câble croisé.

Le switch nécessite-t-il une configuration ?

Non, le Konig CMPEHUB53 est un switch non géré (plug-and-play). Il fonctionne automatiquement sans aucune configuration logicielle.

Quelle est la consommation électrique du switch ?

La consommation maximale est d'environ 5 watts. L'adaptateur secteur fourni délivre une tension de 5V DC avec un courant de 1A.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au switch et à la prise électrique. Essayez une autre prise. Si le problème persiste, l'adaptateur ou le switch est peut-être défectueux.

Le switch chauffe-t-il normalement ?

Oui, il est normal que le switch chauffe légèrement en fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur.

Comment nettoyer le switch ?

Débranchez le switch avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, de produits abrasifs ou de liquides.

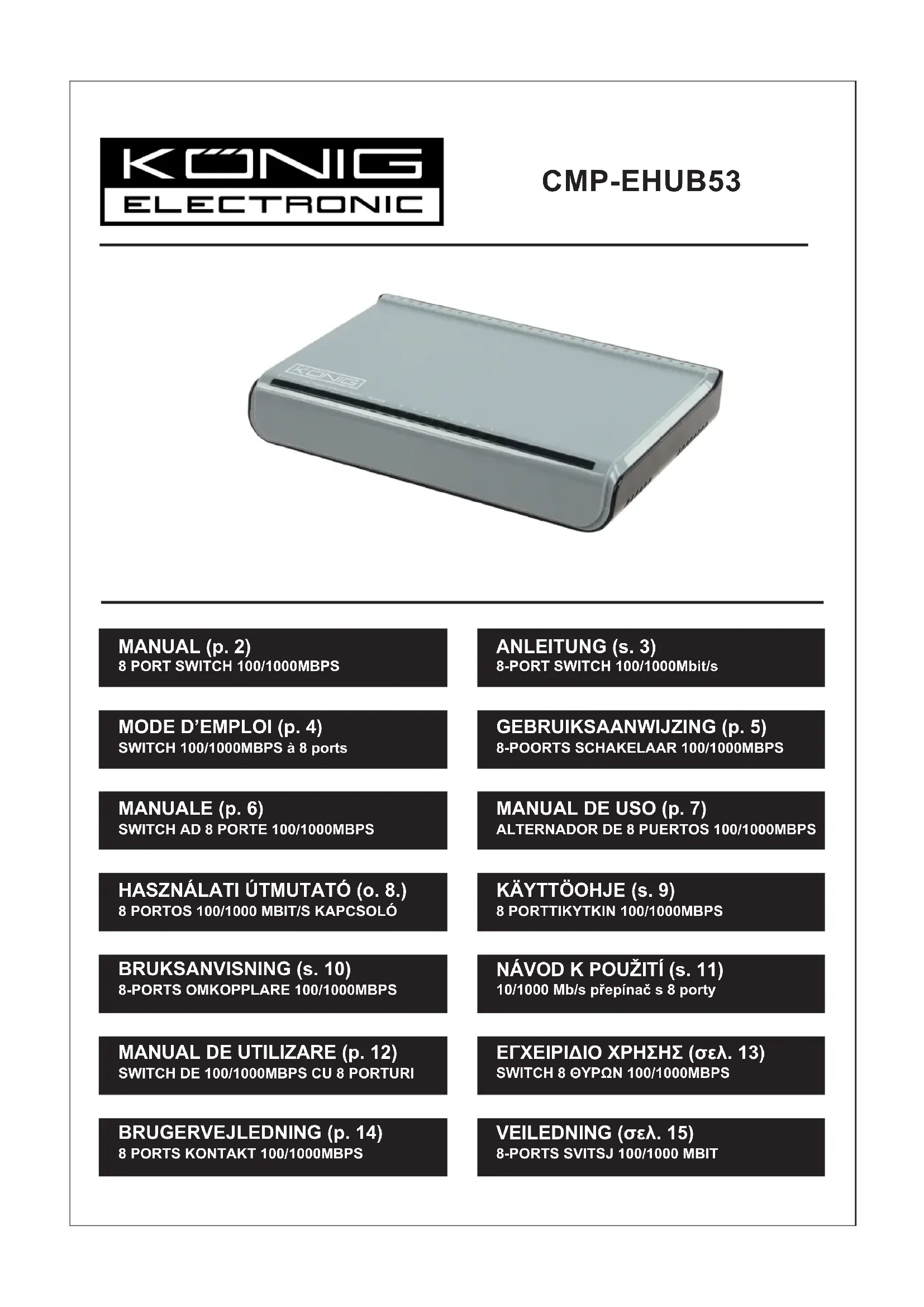

MODE D'EMPLOI CMPEHUB53 KONIG

SWITCH 100/1000MBPS à 8 ports

MANUALE (p. 6)

SWITCH AD 8 PORTE 100/1000MBPS

HASZNÁLATI UTMUTATÓ (o. 8.)

8 PORTOS 100/1000 MBIT/S KAPCSOLO

10/1000 Mb/s prépinač s 8 porty

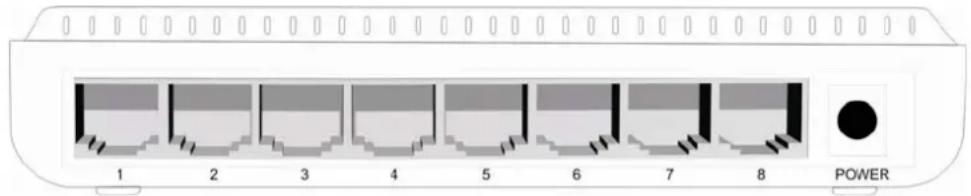

Mode opération du switch

Tout d'abord, raccordez le cordon Ethernet à un des connecteurs numérotés de 1 à 8 situés à l'arrière du switch. Raccordez ensuite le second cordon Ethernet à un autre des connecteurs situés à l'arrière du switch. La connexion peut désormais être effectue sur votre ordinateur lorsque vous système d'exploitation est Windows®/Apple®.

Fonctionnement des témoins lumineux DEL

DEL Couleur Etat Description

Alimentation Vert ALLUME Ce témoin s'allume lorsque le switch est allumé

• ETEINT Lorsque ce témoin lumineux ne s'allume pas, vérifie le raccordement de l'unité

à la prise de courant

Liaison Vert ALLUME Indique une liaison en cours à 1000 Mbps

Clignote Indique une émission/reception de paquets de données à une vitesse de 1000

Mbps

Orange ALLUME Indique une liaison en cours à 10/100 Mbps

Clignote Indique une émission/reception de paquets de données à une vitesse de

10/100 Mbps

• ETEINT Indique l'éché de la connexion

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Pour réduire le risque de chic électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptee en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Conserve ce manuel et l'emballage pour toute reférence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
