Produkttyp 4-Port Composite Audio/Video Umschalter
Marke Konig
Hauptmodell KN-AVSWITCH10 (4 Ports)
Abgeleitetes Modell KN-AVSWITCH15 (8 Ports)
Eingangsanschlüsse 4 x (3 x RCA): Composite-Video + Stereo-Audio (L/R)
Ausgangsanschlüsse 3 x RCA: Composite-Video + Stereo-Audio (L/R)
Unterstützte Signale Standard-Compound-Video, analoges Stereo-Audio
Maximale Auflösung 1080i
Videobandbreite 250 MHz
Gehäusetyp Metall
Abmessungen (L x B x H) 200,5 x 73,8 x 42 mm (Modell 4 Ports)
Betriebstemperatur 0 bis 45°C
Lagertemperatur -5 bis 90°C
Betriebsart Plug and Play, manuelle Umschaltung per Tasten
Kompatibilität DVD-Player, Satelliten-/Kabelreceiver, D-VHS usw.
Pflege und Reinigung Nur mit trockenem Tuch reinigen
Sicherheit Gerät nicht verändern; bestimmungsgemäße Verwendung zur Vermeidung von Schäden
Lieferumfang 1 Umschalter, 1 Benutzerhandbuch
Garantie Keine Garantie bei Veränderung oder unsachgemäßer Verwendung

Häufig gestellte Fragen - KNAVSWITCH10 KONIG

Wie schließe ich den Konig KNAVSWITCH10 Umschalter an?
Schließen Sie Ihre Quellen (DVD-Player, Receiver usw.) mit Composite-Kabeln an die RCA-Eingänge (L, R, V) an. Verbinden Sie den RCA-Ausgang (L, R, V) mit dem Eingang Ihres Fernsehers oder Monitors. Drücken Sie die Taste für die gewünschte Quelle.
Welche Geräte sind mit diesem Umschalter kompatibel?
Das Gerät funktioniert mit jeder Ausrüstung, die Composite-Video- und Stereo-Audio-RCA-Ausgänge hat: DVD-Player, Satelliten-/Kabelreceiver, Videorekorder, ältere Spielkonsolen usw.
Unterstützt der Umschalter HD (High Definition)?
Ja, er unterstützt eine maximale Auflösung von 1080i mit einer Bandbreite von 250 MHz, ausreichend für die meisten HD-Signale bei Composite-Video.
Ist für den KNAVSWITCH10 eine externe Stromversorgung erforderlich?
Nein, der Umschalter arbeitet im Plug-and-Play-Modus und bezieht seine Stromversorgung aus dem Signal? (Keine Erwähnung einer externen Stromversorgung im Handbuch; er ist wahrscheinlich passiv oder wird durch die Signale selbst gespeist.)
Warum gibt es kein Bild am Ausgang?
Überprüfen Sie, ob die Kabel fest in den RCA-Anschlüssen sitzen. Stellen Sie sicher, dass die Quelle eingeschaltet ist und der Auswahlknopf dem richtigen Eingang entspricht. Testen Sie mit einem anderen Kabel oder einer anderen Quelle.
Kann ich diesen Umschalter nur für Audio verwenden?
Ja, er schaltet sowohl Audio als auch Video um. Sie können nur die Audioanschlüsse anschließen, wenn Sie das Video nicht umschalten möchten.
Kann der Umschalter mit 5-Meter-Kabeln verwendet werden?
Ja, solange die Kabelqualität gut ist und die Gesamtdistanz die empfohlene Reichweite für Composite (normalerweise 10-15 m ohne nennenswerten Verlust) nicht überschreitet.
Wie reinige ich den Umschalter?
Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die das Gehäuse beschädigen könnten.
Wird eine Fernbedienung mitgeliefert?
Nein, die Umschaltung erfolgt manuell über die Tasten am Gehäuse. Es gibt keine Fernbedienung.
Was tun bei Fehlfunktion?
Überprüfen Sie die Anschlüsse, Kabel und die Stromversorgung der Quellen. Wenn das Problem weiterhin besteht, lesen Sie das vollständige Handbuch. Jegliche Änderung am Gerät führt zum Erlöschen der Garantie.

Benutzerfragen zu KNAVSWITCH10 KONIG

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch KNAVSWITCH10 - KONIG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KNAVSWITCH10 von der Marke KONIG.

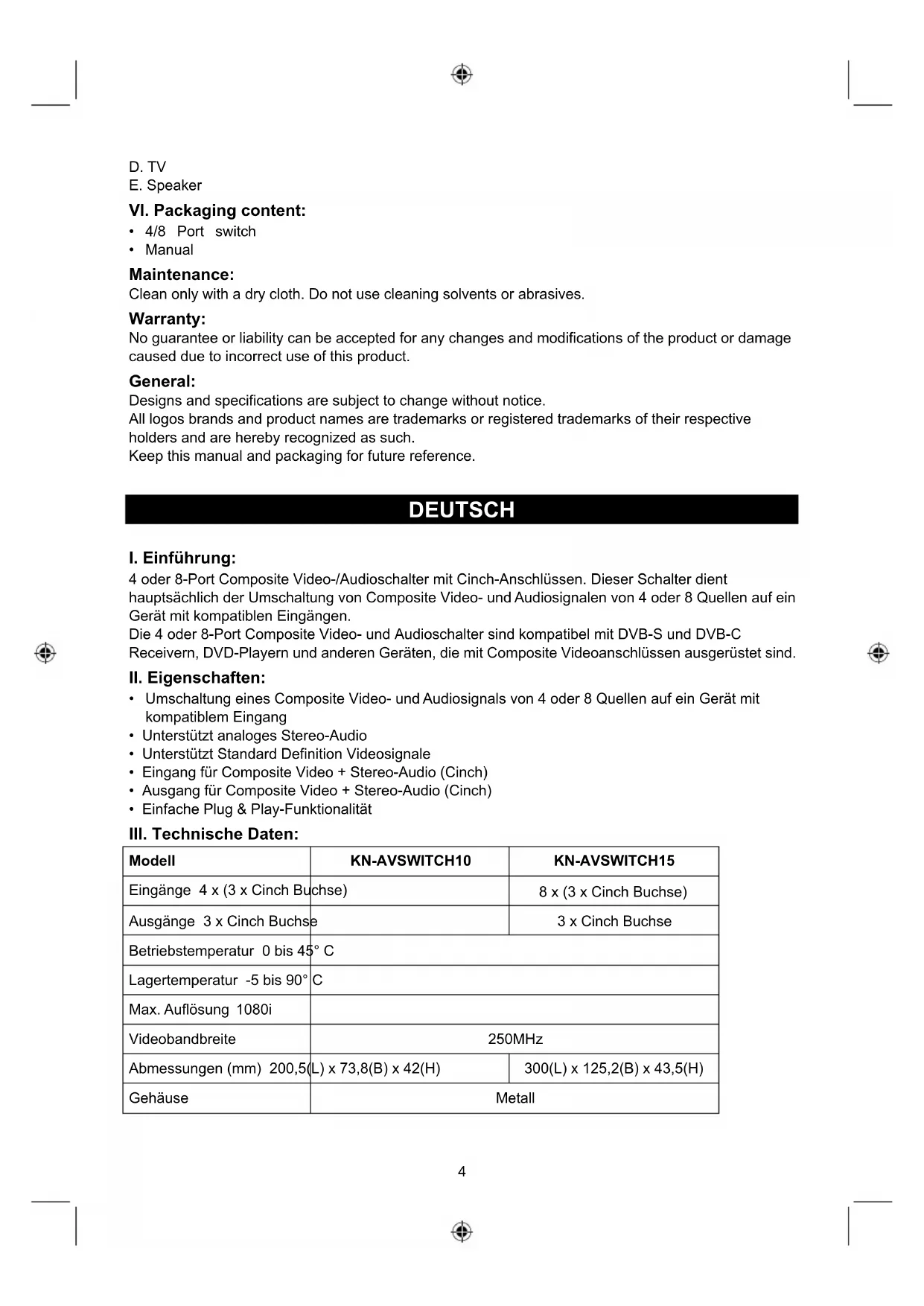

BEDIENUNGSANLEITUNG KNAVSWITCH10 KONIG

4 oder 8-Port Composite Video-/Audioschalter mit Cinch-Anschlüssen. Dieser Schalter dient hauptsächlich der Umschaltung von Composite Video- und Audiosignalen von 4 oder 8 Quellen auf ein Gerät mit kompatiblen Eingängen.

Die 4 oder 8-Port Composite Video- und Audioschalter sind kompatibel mit DVB-S und DVB-C Receivern, DVD-Playern und anderen Geräten, die mit Composite Videoanschlüssen ausgerüstet sind.

II. Eigenschaften:

  • Umschaltung eines Composite Video- und Audiosignals von 4 oder 8 Quellen auf ein Gerät mit kompatiblem Eingang
  • Unterstützt analoges Stereo-Audio
  • Unterstützt Standard Definition Videosignale
  • Eingang für Composite Video + Stereo-Audio (Cinch)
    • Ausgang für Composite Video + Stereo-Audio (Cinch)
  • Einfache Plug & Play-Funktionalität

III. Technische Daten:

ModellKN-AVSWITCH10KN-AVSWITCH15
Eingänge 4 x (3 x Cinch Buchse)8 x (3 x Cinch Buchse)
Ausgänge 3 x Cinch Buchse3 x Cinch Buchse
Betriebstemperatur 0 bis 45°C
Lagertemperatur -5 bis 90°C
Max. Auflösung 1080i
Videobandbreite250MHz
Abmessungen (mm) 200,5(L) x 73,8(B) x 42(H)300(L) x 125,2(B) x 43,5(H)
GehäuseMetall

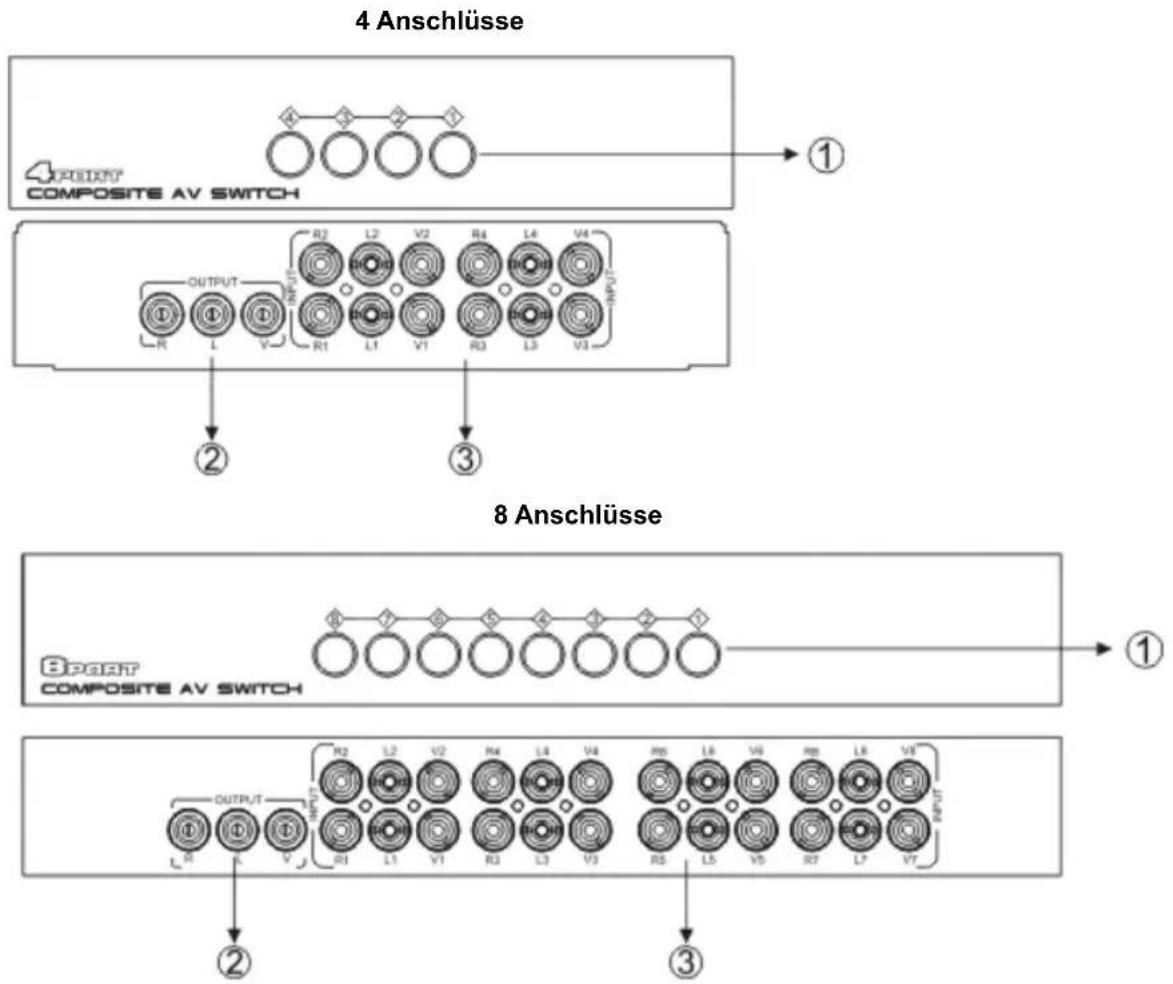

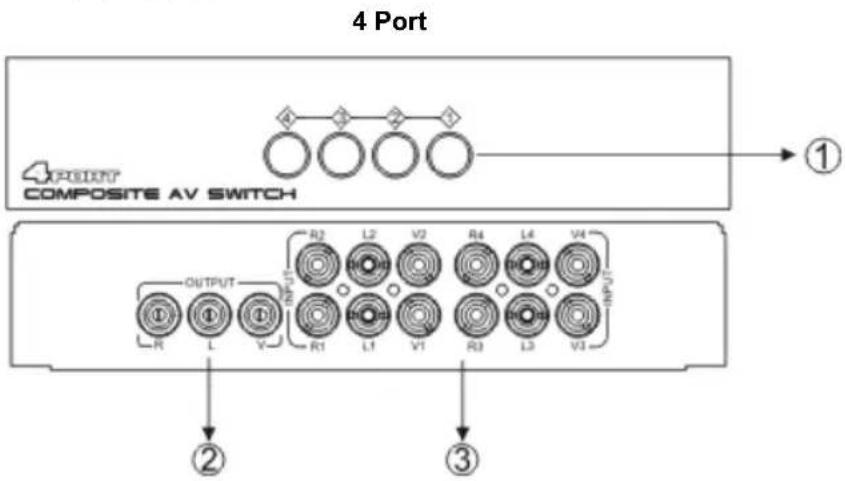

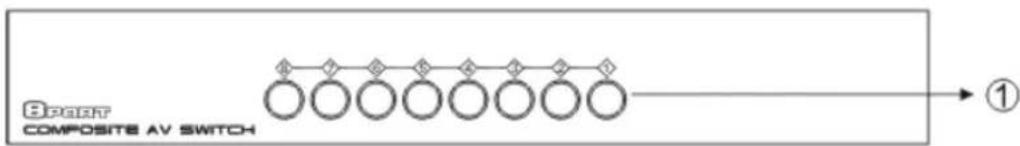

IV. Anschlüsse:

NummerModellFunktion
1DrucktasteSignalumschaltu
2Cinch Ausgang Ausgang
3 Cinch Eingang Eingang für Audio-/Videogeräte

für Audio-/Videogeräte

V. Installation:

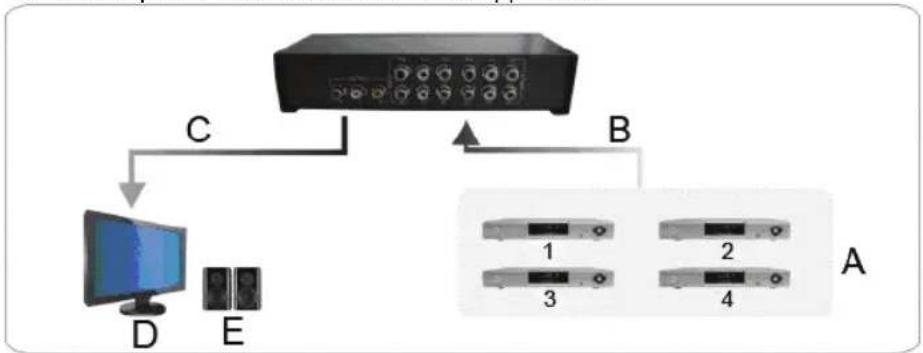

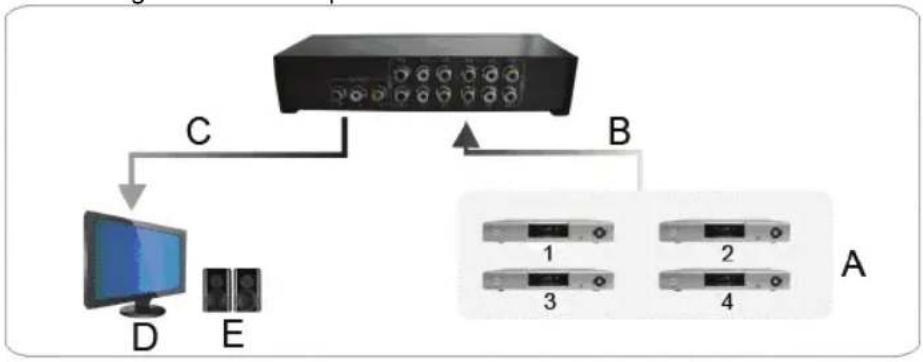

Anwendung als 4-Port Composite Video-/Audioschalter


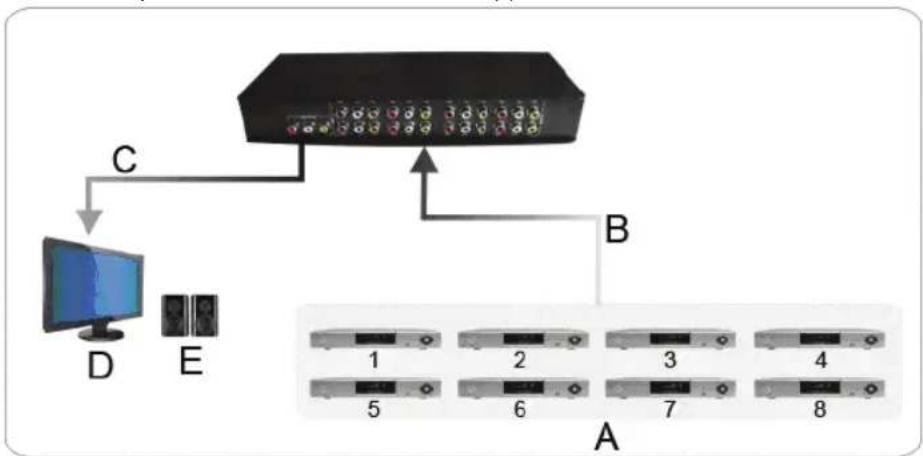

Anwendung als 8-Port Composite Video-/Audioschalter

A. VCD/DVD SPIELER jedes RCA-Signalgerät
B. Eingangssignal
C. Ausgangssignal
D. TV
E. Lautsprechers

VI. Verpackungsinhalt:

• 4 oder 8-Port Schalter
- Benutzerhandbuch

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

FRANÇAIS

I. Introduction :

III. Specifikationer:

ModellKN-AVSWITCH10KN-AVSWITCH15
Ingång till sidokontakt 4 x (3 x RCA jack)8 x (3 x RCA jack)
Utgång till sidokontakt 3 x RCA jack3 x RCA jack
Driftstemperatur 0 - 45 grader (Celsius)
Lagringstemperatur -5 - 90grader (Celsius)
Max. Upplösning 1080i
Video bandbredd: 250Mhz
Mätt (mm) 200,5(L) x 73,8(B) x 42(H)300(L) x 125,2(B) x 43,5(H)
KåpaMetallhölje

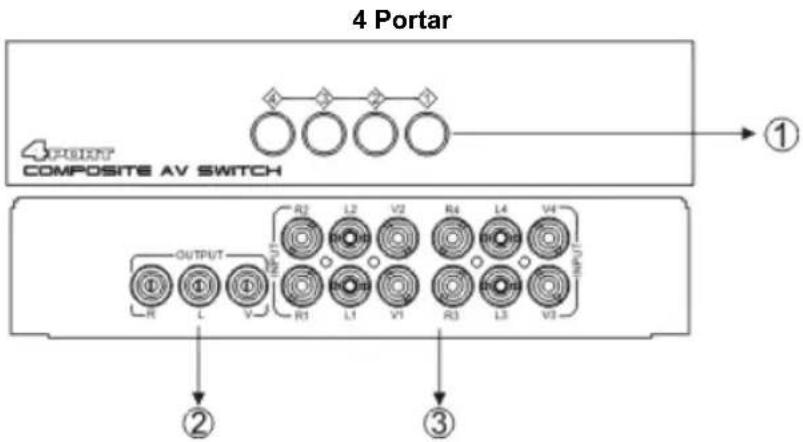

IV. Anslutningar:


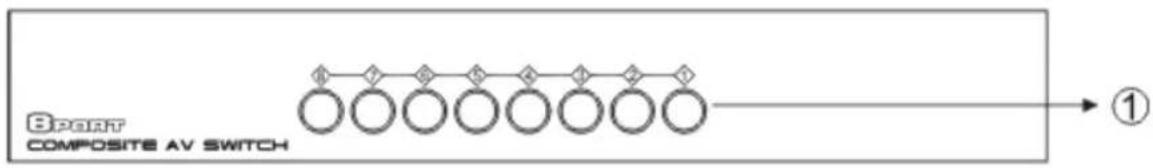

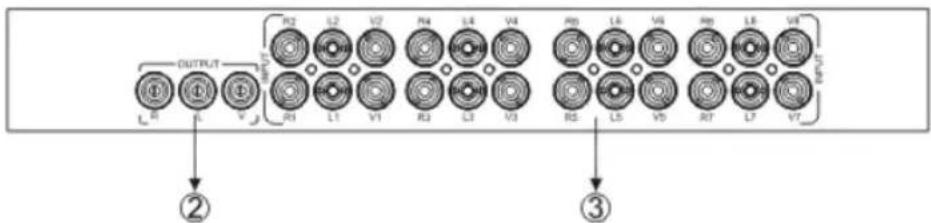

8 Portar

III. Specifikationer:

ModelKN-AVSWITCH10KN-AVSWITCH15
Input side Forbindelse 4 x (3 x RCA stik)8 x (3 x RCA stik)
Output side Forbindelse 3 x RCA stik3 x RCA stik
Driftstemperatur 0 - 45 grader (Celsius)
Opbevaringstemperatur -5 - 90 grader (Celsius)
Maks. Opløsning 1080i
Video Bändbredde 250Mhz
Dimensioner (mm) 200.5(L) x 73.8(W) x 42(H)300(L) x 125.2(W) x 43.5(H)
KabinetMetalkasse

IV. Forbindelser:


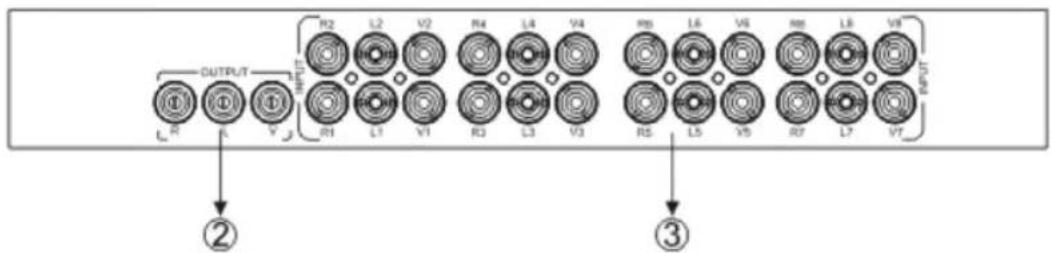

8 Port

NummerModelFunktion
1TrykknapSkift
2 Output RCA stik Output audio & video enhed
3 Input RCA stik Input audio & video enhed

signal

V. Installation:

4 Port Composite Video Audio Omskifterapplikation

8 Port Composite Video Audio Omskifterapplikation

A. VCD/DVD AFSPILLER et hvilken som helst RCA signal apparat
B. Input signal
C. Output signal

D. TV

E. Højtaler

VI. Pakkeindhold:

• 4/8 port omskifter

- Brugsvejledning

Vedligeholdelse:
