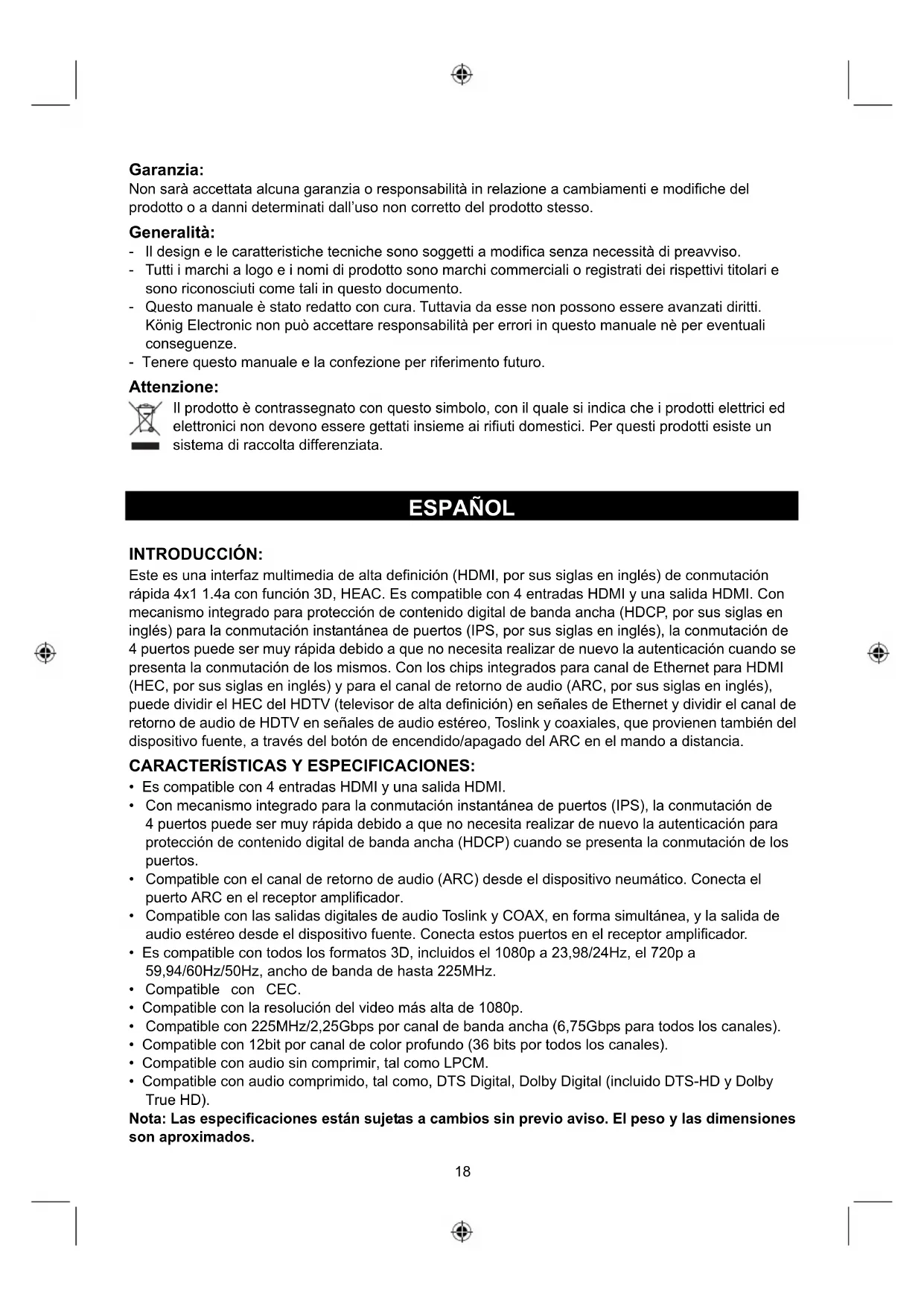

ESPAÑOL Conmutador para interfaz multimedia de alta definición (HDMI) de 4 puertos INTRODUCCIÓN: Este es una interfaz multimedia de alta definición (HDMI, por sus siglas en inglés) de conmutación rápida 4x1 1.4a con función 3D, HEAC. Es compatible con 4 entradas HDMI y una salida HDMI. Con mecanismo integrado para protección de contenido digital de banda ancha (HDCP, por sus siglas en inglés) para la conmutación instantánea de puertos (IPS, por sus siglas en inglés), la conmutación de 4 puertos puede ser muy rápida debido a que no necesita realizar de nuevo la autenticación cuando se presenta la conmutación de los mismos. Con los chips integrados para canal de Ethernet para HDMI (HEC, por sus siglas en inglés) y para el canal de retorno de audio (ARC, por sus siglas en inglés), puede dividir el HEC del HDTV (televisor de alta definición) en señales de Ethernet y dividir el canal de retorno de audio de HDTV en señales de audio estéreo, Toslink y coaxiales, que provienen también del dispositivo fuente, a través del botón de encendido/apagado del ARC en el mando a distancia. CARACTERÍSTICAS Y ESPECIFICACIONES:

• Es compatible con 4 entradas HDMI y una salida HDMI.

• Con mecanismo integrado para la conmutación instantánea de puertos (IPS), la conmutación de 4 puertos puede ser muy rápida debido a que no necesita realizar de nuevo la autenticación para protección de contenido digital de banda ancha (HDCP) cuando se presenta la conmutación de los puertos.

• Compatible con el canal de retorno de audio (ARC) desde el dispositivo neumático. Conecta el puerto ARC en el receptor amplificador.

• Compatible con las salidas digitales de audio Toslink y COAX, en forma simultánea, y la salida de audio estéreo desde el dispositivo fuente. Conecta estos puertos en el receptor amplificador.

• Es compatible con todos los formatos 3D, incluidos el 1080p a 23,98/24Hz, el 720p a 59,94/60Hz/50Hz, ancho de banda de hasta 225MHz.

• Compatible con la resolución del video más alta de 1080p.

• Compatible con 225MHz/2,25Gbps por canal de banda ancha (6,75Gbps para todos los canales).

• Compatible con 12bit por canal de color profundo (36 bits por todos los canales).

• Compatible con audio sin comprimir, tal como LPCM.

• Compatible con audio comprimido, tal como, DTS Digital, Dolby Digital (incluido DTS-HD y Dolby True HD). Nota: Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados.19 CONTENIDO DEL EMBALAJE: Antes e intentar utilizar esta unidad, revise el embalaje y compruebe que se incluyan los siguientes artículos en la caja de embalaje:

1. Unidad principal.

2. 1 fuente de alimentación de 5V/2A CD.

3. Manual de usuario.

4. 1 mando a distancia

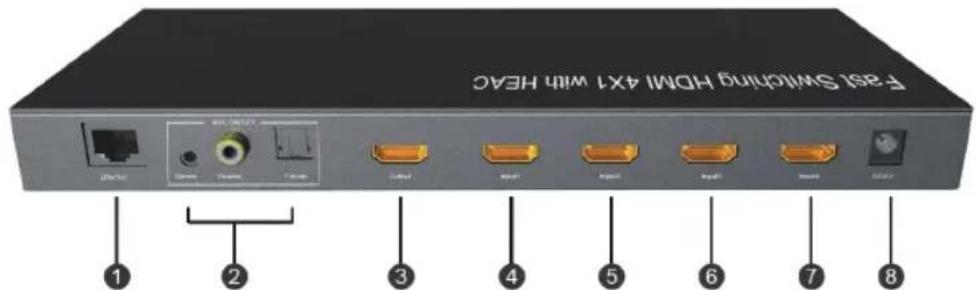

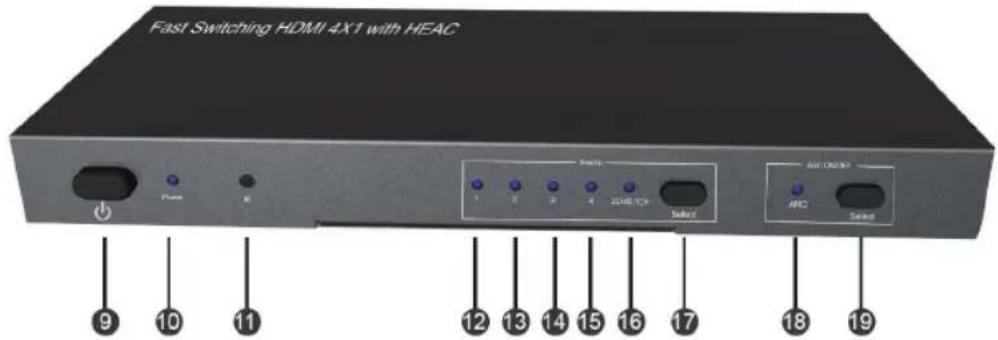

DESCRIPCIONES DEL PANEL: Frente Parte trasera 1 Ethernet: Conecta este puerto en el PC. Cuando HDTV con HEC habilita la función HEC, el PC se conectará a la Ethernet. 2 Puerto de audio: Conecta los tres puertos en el receptor amplificador. Cuando se selecciona ARC ON, la salida de audio es de HDTV con ARC. Cuando se selecciona ARC OFF, la salida de audio es de los dispositivos fuente. 3 Salida HDMI: Conecta este puerto en el HDTV. 4-7 Entrada HDMI: Conecta estos puertos en los dispositivos fuente. 8 DC/5V: Conecta este puerto en la fuente de alimentación 9 Botón de encendido: Prende o apaga el dispositivo. 10 LED de encendido: Cuando la unidad está encendida, el LED se vuelve azul; cuando está en modo de reserva, el LED se vuelve rojo. 11 IR: Recibe la señal desde el mando a distancia infrarrojo. 12-15 LED de entrada: El LED se enciende cuando se ha seleccionado el puerto de entrada.

El LED se enciende cuando se pulsa el botón 5.1CH; El LED se apaga cuando se pulsa el botón 2CH. 17 Select (seleccionar): Pulse este botón para seleccionar las 4 entradas, en forma secuencial.20 18 ARC:

El LED se enciende cuando se pulsa el botón ARC ON, entonces este producto hará posible la función ARC y la señal de audio será la del HDTV; el LED se apagará cuando se pulse el botón ARC OFF, entonces la función ARC se apagará y la señal de audio será la de los dispositivos fuente. 19 Select (seleccionar): Pulse este botón para seleccionar el encendido o el apagado de ARC. CONEXIÓN Y FUNCIONAMIENTO: CONEXIÓN

1. Conecte la entrada HDMI del producto en los dispositivos fuente. (Los cables de entrada son

2. Conecte la salida HDMI del producto en el HDTV.

3. Conecte el puerto ARC en el receptor amplificador.

4. Conecte el puerto Ethernet en el PC.

5. Inserte el lado de CD de la fuente de alimentación de 5V en la unidad y conecte el lado CA de la

fuente de alimentación en la toma de pared.

6. Encienda el dispositivo.

1. Seleccione la fuente

Pulse el botón “Select” o el mando a distancia para conmutar, en forma manual, las fuentes de entrada desde la entrada 1 a la entrada 4.

2. Seleccione la salida de audio 2CH/5.1CH

Nota: esta función es efectiva solamente cuando la fuente es compatible con la salida 5.1CH (incluido CD) y está habilitada a través de los botones 2.1CH y 5.1CH en el mando a distancia. Si pulsa el botón “2CH”, el producto transmite 2CH de audio y el LED se apaga; si pulsa el botón “5.1CH”, el producto transmite 5.1CH de audio el LED se enciende. Cuando se suministra corriente, éste selecciona automáticamente la salida de audio de 5.1CH. Si la fuente solamente es compatible con 2CH de audio, el botón “5.1CH” no funcionará, esto ocurre, aún si pulsa el botón “5.1CH”, el producto aún transmite 2CH de audio y el LED permanece encendido.

3. APAGADO/ENCENDIDO DE ARC

Cuando se selecciona ARC ON, la salida de audio es de HDTV con ARC. Cuando se selecciona ARC OFF, la salida de audio es del dispositivo fuente. Atención: inserte/retire el cable cuidadosamente.21

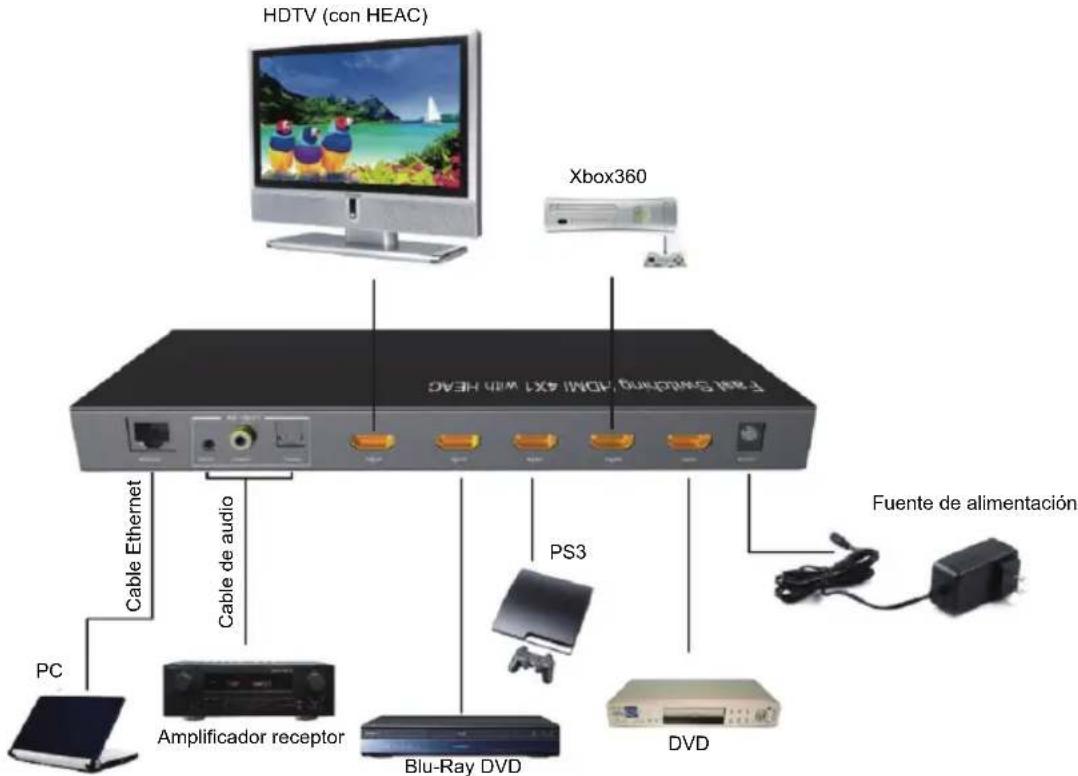

DIAGRAMA DE CONEXIONES

Medidas de seguridad: Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad. Mantenimiento: Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos. Garantía: No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto. General: - Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. - Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal. - Este manual se ha redactado con sumo cuidado. Aún así, no se ofrece ninguna garantía. König Electronic no será responsable de los errores de este manual o de las consecuencias derivadas de los mismos. - Conserve este manual y el embalaje en caso de futura necesidad. Atención: Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
