BRUKSANVISNING KNHDMISW25 KONIG

Når ARC ON er valgt, er lydudgangen fra HDTV med ARC.

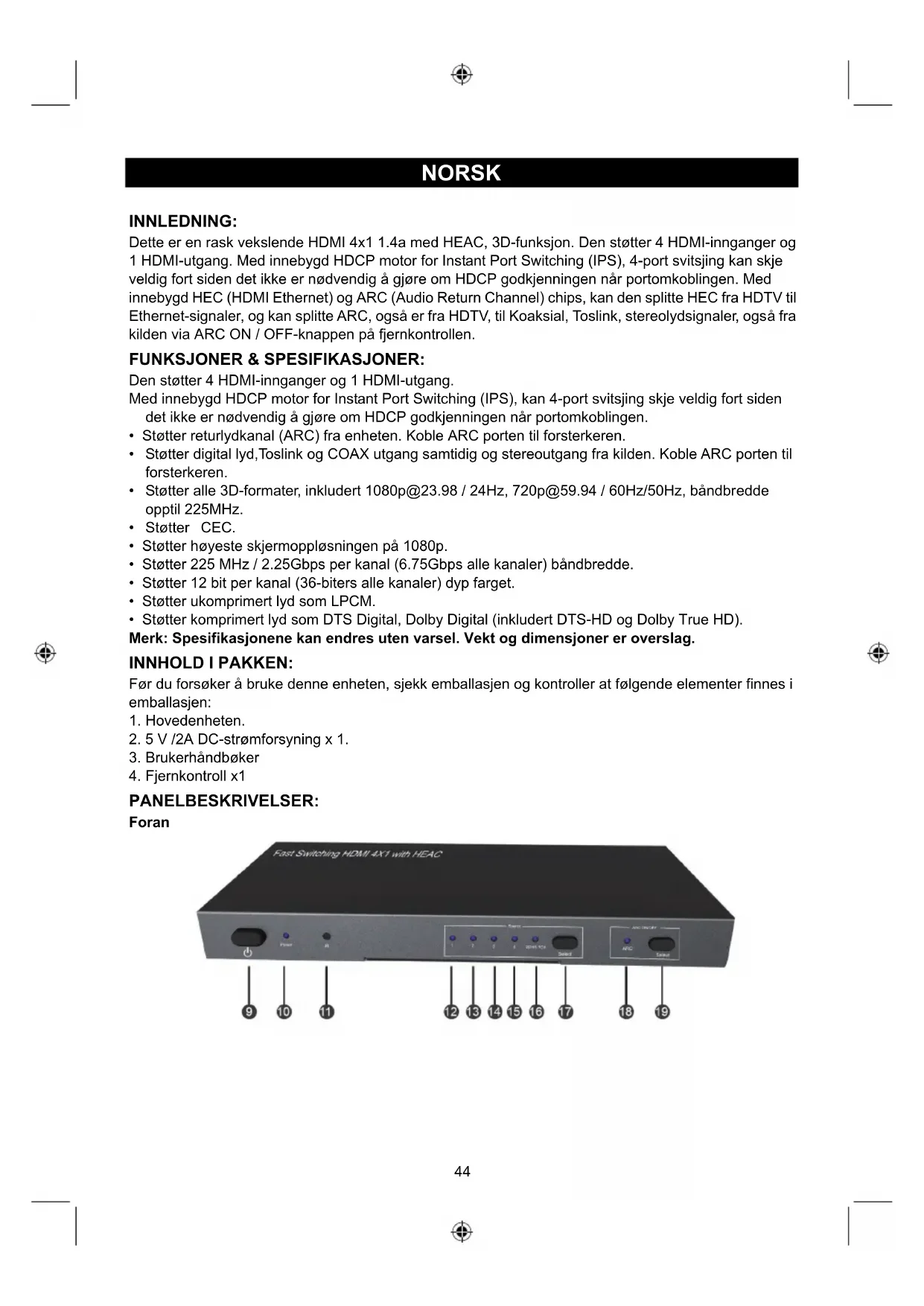

Dette er en rask vekslende HDMI 4x1 1.4a med HEAC, 3D-funksjon. Den støtter 4 HDMI-innganger og 1 HDMI-utgang. Med innebygd HDCP motor for Instant Port Switching (IPS), 4-port svitsjing kan skje veldig fort siden det ikke er nødvendig å gjøre om HDCP godkjenningen når portomkoblingen. Med innebygd HEC (HDMI Ethernet) og ARC (Audio Return Channel) chips, kan den splitte HEC fra HDTV til Ethernet-signaler, og kan splitte ARC, også er fra HDTV, til Koaksial, Toslink, stereolydsignaler, også fra kilden via ARC ON / OFF-knappen på fjernkontrollen.

FUNKSJONER & SPESIFIKASJONER:

Den støtter 4 HDMI-innganger og 1 HDMI-utgang.

Med innebygd HDCP motor for Instant Port Switching (IPS), kan 4-port svitsjing skje veldig fort siden det ikke er nødvendig å gjøre om HDCP godkjenningen når portomkoblingen.

• Støtter returlydkanal (ARC) fra enheten. Koble ARC porten til forsterkeren.
• Støtter digital lyd, Toslink og COAX utgang samtidig og stereoutgang fra kilden. Koble ARC porten til forsterkeren.
• Støtter alle 3D-formater, inkludert 1080p@23.98 / 24Hz, 720p@59.94 / 60Hz/50Hz, båndbredde opptil 225MHz.
• Støtter CEC.
• Støtter høyeste skjermoppløsningen på 1080p.
• Støtter 225 MHz / 2.25Gbps per kanal (6.75Gbps alle kanaler) bändbredde.
• Støtter 12 bit per kanal (36-biters alle kanaler) dyp farget.
• Støtter ukomprimert lyd som LPCM.
• Støtter komprimert lyd som DTS Digital, Dolby Digital (inkludert DTS-HD og Dolby True HD).

Merk: Spesifikasjonene kan endres uten varsel. Vekt og dimensjoner er overslag.

INNHOLD I PAKKEN:

Før du forsøker å bruke denne enheten, sjekk emballasjen og kontroller at følgende elementer finnes i emballasjen:

1. Hovedenheten.
2. 5 V /2A DC-strømforsyning x 1.
3. Brukerhåndbøker
4. Fjernkontroll x1

PANELBESKRIVELSER:

Foran

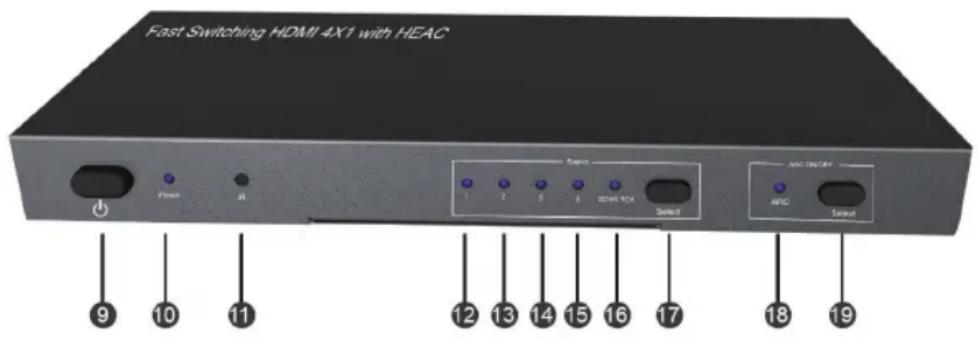

Fast Switching HDMI 4X1 with HEAC Power R 9 10 11 Search 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Select ANC ENCAFF APC Select 18 19

Bak

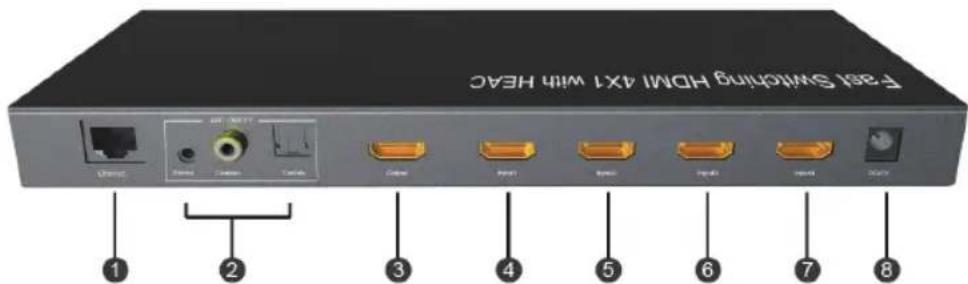

1	Ethernet:	Koble denne porten til PCen. Når HDTV med HEC muliggjør HEC funksjonen, vil PC-en kobles til via Ethernet.
2	Lydutgang:	Koble de tre inngangene til forsterkeren.Når ARC ON er valgt, er lydutgangen fra HDTV med ARC.Når ARC OFF er valgt, er lydutgangen fra kilden.
3 HDMI-utgang: Koble denne porten til HDTV
4-7 HDMI-inngang: Koble disse portene til kildene
8 DC/5V: Koble denne porten til strømforsyningen
9 Strømbryter: Slå på eller av
10.	Strøm-LED:	Når enheten er slått på, lyser LED blått, når den er på standby, lyser LED-lampen rødt
11. IR: Mottar signaler fra den infrarøde fjernkontrollen
12-15	LED-inngang: LED-lampen er på når inndataporten er valgt
16.	2CH/5.1CH LED-LAMPEN vil slå seg på når 5.1CH-knappen trykkes;LED-lampen slås av når 2CH-knappen trykkes.
17. Velg Trykk på denne knappen for å velge 4 innganger sekvensielt.
18.	ARC:	ON / OFF LEDLED-lampen slår seg på når ARC-ON-knappen trykkes, og da aktives ARC-funksjonen og lydsignalet vil komme fra HDTV; LED-lampen slår seg av når ARC OFF-knappen trykkes, og deretter vil ARC-funksjonen bli deaktivert, og lydsignalet kommer fra kildene.
19. Velg Trykk på denne knappen for å velge ARC på eller av.

Tilkobling og drift:

TILKOBLING

1. Koble HDMI-inngangen til kildene. (Inngangskabler er valgfrie)
2. Koble HDMI-utgangen til HDTV.
3. Koble lydinngangen til forsterkeren.
4. Koble Ethernet-inngangen til PCen.
5. Sett inn DC på 5V strømforsyningen i enheten, og koble deretter AC-delen av strømforsyningen inn i stikkontakten.
6. Slå på strømmen.

Bruk:

1. Kildevalg Trykk "Select"-knappen eller fjernkontrollen for å manuelt skifte inngangskilder fra Input1 til Input4.
2. 2CH/5.1CH Audio Output Select

Merk: Denne funksjonen er kun gyldig når kilden støtter 5.1CH utgangen (inkludert CD), og den er aktivert via 2.1CH og 5.1CH-knappene på fjernkontrollen. Trykk "2CH"-knappen, og 2CH utgangen og LED-lampen slår seg av; Trykk på "5.1CH"-knappen, og 5.1CH lyd og LED-lampen slår seg på. Når koblet til strøm vil den automatisk velge 5.1CH lydutgang. Dersom kilden bare støtter 2CH lydutgang, vil "5.1CH"-knappen blir ugyldiggjort, det vil si, selv om du trykker på "5.1CH"-knappen vil fortsatt 2CH lyd og LED være på.

3. ARC ON / OFF

Når ARC ON er valgt, er lydutgangen fra HDTV med ARC.

Når ARC OFF er valgt, er lydutgangen fra kilden.

Viktig: Sett inn / trekk kabelen forsiktig ut.

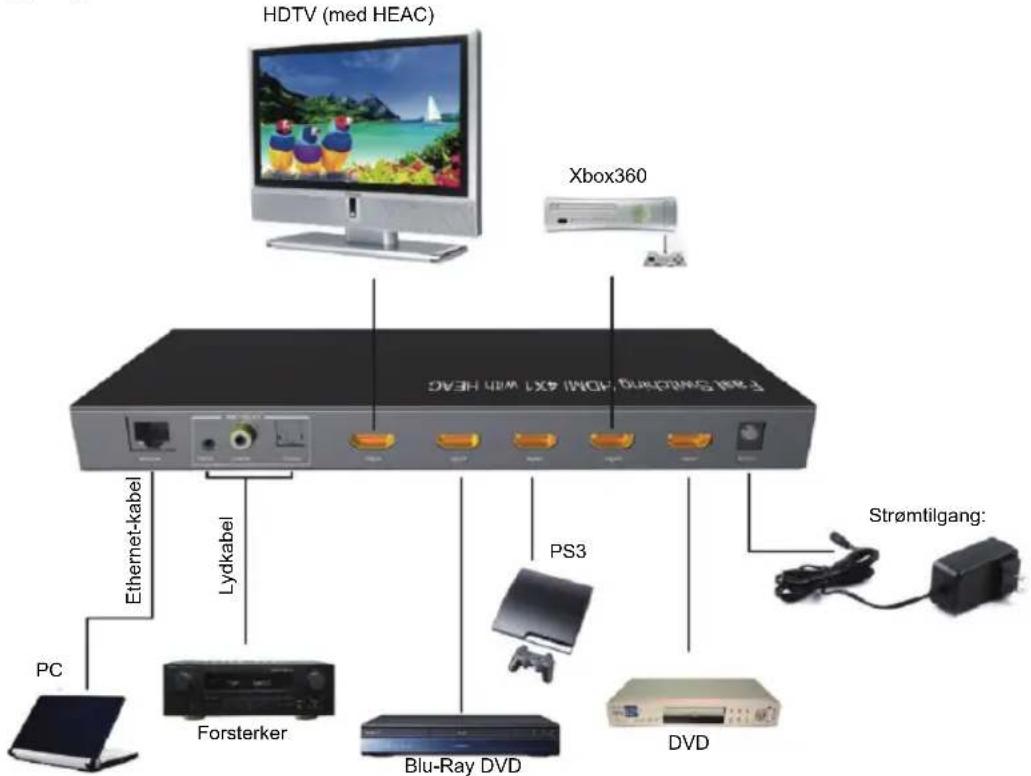

Koblingsskjema

HDTV (med HEAC) Xbox360 E-AM SWITCHING HDMI 4X1 WHD HEAC Ethernet-kabel Lydkabel PS3 Strømtilgang: PC Forsterker Blu-Ray DVD DVD

For å redusere faren for strømstøt, skal dette produktet BARE åpnes av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller skade forårsaket av uriktig bruk av dette produktet.

Generelt:

• Utforming og spesifikasjoner kan endres uten forhåndsvarsel.
• Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette.
• Denne manualen ble laget med omhu. Imidlertid kan ingen rettigheter utledes. König Electronic kan ikke ta ansvar for eventuelle feil i denne manualen eller konsekvenser som følger.
• Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slike produkter.
