41.377.55 - Ηλεκτρικό συρραπτικό EINHELL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πνευματικό συρραπτικό/καρφωτικό
Μάρκα	Einhell
Μοντέλο	41.377.55
Μέγιστη πίεση λειτουργίας	8,3 μπαρ
Συνιστώμενη πίεση λειτουργίας	6,3 μπαρ
Κατανάλωση αέρα	0,66 l/χτύπημα
Πλάτος συρραπτικού	5,7 χιλ.
Μήκος συρραπτικού	13 - 40 χιλ.
Μήκος καρφιού	10 - 50 χιλ.
Συνιστώμενη διάμετρος σωλήνα	9 χιλ.
Βάρος	1,5 kg
Στάθμη ηχητικής πίεσης	83,5 dB(A)
Στάθμη ακουστικής ισχύος	96,5 dB(A)
Εκπεμπόμενη δόνηση	2,5 m/s²
Τροφοδοσία	Πεπιεσμένος αέρας (μέσω συμπιεστή)
Περιεχόμενο παράδοσης	Συσκευή, ειδικό λάδι, κλειδιά Allen 3 χιλ. και 4 χιλ.
Κύριες λειτουργίες	Εμπήξη συρραπτικών και καρφιών στο ξύλο, ρύθμιση βάθους, αυτόματη λειτουργία
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός, λίπανση μέσω λαδιού ή σταγόνων στην υποδοχή, ξηρή αποθήκευση
Ασφάλεια	Μηχανισμός ασφαλείας σκανδάλης, υποχρεωτική χρήση γυαλιών και ωτοασπίδων
Ανταλλακτικά και δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω ISC GmbH, επισκευή από εξειδικευμένο συνεργείο
Γενικές πληροφορίες	Μη επαγγελματική χρήση, εγγύηση 2 ετών, αποκλεισμός για επαγγελματική χρήση

Συχνές ερωτήσεις - 41.377.55 EINHELL

Ποια πίεση πεπιεσμένου αέρα να χρησιμοποιήσω;

Η μέγιστη πίεση λειτουργίας είναι 8,3 μπαρ. Η συνιστώμενη πίεση είναι 6,3 μπαρ. Ρυθμίστε την πίεση μέσω μειωτήρα ανάλογα με το υλικό και το επιθυμητό βάθος.

Πώς φορτώνω τα συρραπτικά ή τα καρφιά;

Πατήστε τον μοχλό του περιοδικού (C), τραβήξτε το κάλυμμα (D) προς τα πίσω, τοποθετήστε μια ράβδο συρραπτικών ή καρφιών όπως φαίνεται στις εικόνες 3 και 4, στη συνέχεια κλείστε το κάλυμμα μέχρι να ακουστεί κλικ. Μην υπερφορτώνετε το περιοδικό.

Πώς ρυθμίζω το βάθος εμπήξης;

Χρησιμοποιήστε τον δακτύλιο ρύθμισης βάθους (G): βιδώστε προς τα κάτω (θέση 1) για βαθύτερη εμπήξη, προς τα πάνω (θέση 2) για λιγότερο βάθος. Προσαρμόστε επίσης την πίεση λειτουργίας σε βήματα των 0,5 μπαρ.

Ποια προστατευτικά να φοράω κατά τη χρήση;

Φοράτε πάντα προστατευτικά γυαλιά και ωτοασπίδες. Η στάθμη θορύβου μπορεί να φτάσει τα 96,5 dB(A). Συνιστώνται επίσης προστατευτικά γάντια.

Πώς συντηρώ το συρραπτικό;

Αποσυνδέστε τη συσκευή από τον πεπιεσμένο αέρα πριν από τη συντήρηση. Καθαρίζετε μετά από κάθε χρήση με ένα υγρό πανί και μαύρο σαπούνι. Λιπάνετε τακτικά μέσω λαδιού ή 3 έως 5 σταγόνες λαδιού στην υποδοχή αέρα πριν από κάθε χρήση.

Τι να κάνω σε περίπτωση μπλοκαρίσματος συρραπτικού;

Θέστε τη συσκευή εκτός πίεσης (αποσυνδέστε τον σωλήνα). Ανοίξτε το περιοδικό, αφαιρέστε τις πλάκες κάλυψης (I/J) με τα παρεχόμενα κλειδιά Allen, αφαιρέστε το μπλοκαρισμένο συρραπτικό, καθαρίστε το φρεάτιο και επανασυναρμολογήστε.

Μπορώ να χρησιμοποιήσω τη συσκευή σε σκαλωσιές ή σκάλες;

Όχι, η χρήση σε σκαλωσιές, σκάλες ή ασταθείς επιφάνειες απαγορεύεται για λόγους ασφαλείας. Κίνδυνος πτώσης και τραυματισμού.

Ποιοι τύποι συρραπτικών και καρφιών είναι συμβατοί;

Χρησιμοποιείτε αποκλειστικά συρραπτικά πλάτους 5,7 χιλ. και μήκους 13 έως 40 χιλ., ή καρφιά μήκους 10 έως 50 χιλ.. Οι άλλες διαστάσεις μπορεί να προκαλέσουν βλάβη στη συσκευή.

Μπορεί η συσκευή να χρησιμοποιηθεί σε αυτόματη λειτουργία;

Ναι, κρατώντας πατημένο τον μοχλό σκανδάλης, η συσκευή πυροδοτεί αυτόματα ένα συρραπτικό/καρφί σε κάθε επαφή με το τεμάχιο. Προσέξτε να μην συρράψετε δύο φορές στο ίδιο σημείο.

Ποια είναι η εγγύηση και πώς την εφαρμόζω;

Η εγγύηση είναι 2 ετών από την ημερομηνία αγοράς. Καλύπτει ελαττώματα κατασκευής και υλικού, αλλά όχι τη φυσιολογική φθορά, την επαγγελματική χρήση ή ζημιές από μη αποδεκτή πίεση. Για να την εφαρμόσετε, στείλτε την ελαττωματική συσκευή με την απόδειξη αγοράς στην αναγραφόμενη διεύθυνση.

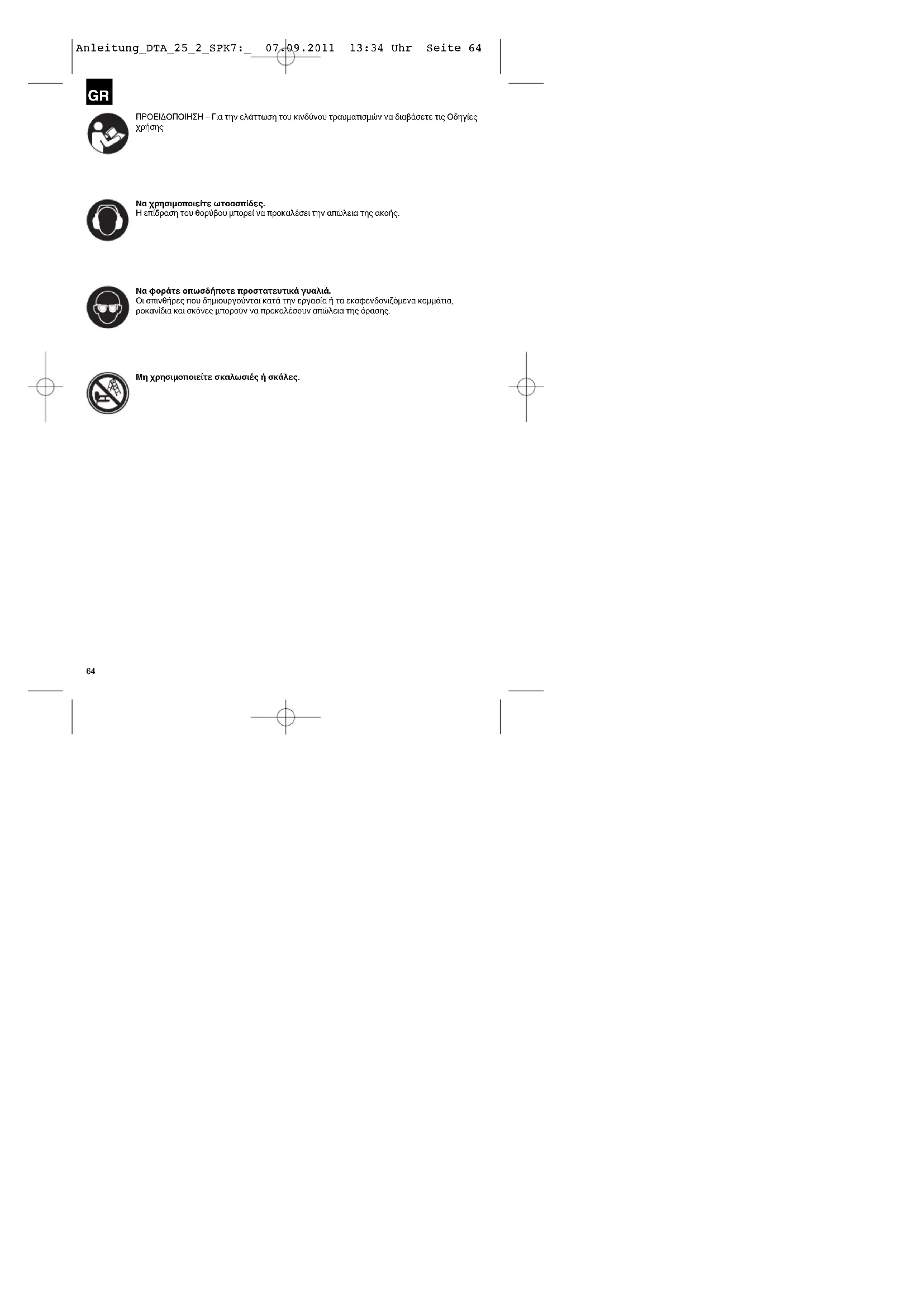

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 41.377.55 EINHELL

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για την ελάττωση του κινδύνου τραυματισμών να διαβάσετε τις Οδηγίες χρήσης

Na χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής.

Na φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται κατά την εργασία ή τα εκοφενδονιζόμενα κομμάτια, рокανίδια και σκόνες μπορούν να προκαλέσουν απώλεια της όρασης.

Μη χρησιμοποιείτε σκαλωσιές ή σκάλες.

GR

⚠️ Προσοχή!

Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραιματισμών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Παυτό διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης. Φυλάξτε τις καλά για να έχετε τις πληροφορίες πάντα στη διάθεση σας. Εάν παραδώσετε τη συσκευή σε άλλα πρόσωπα, παραδώστε μαζί και αυτές τις οδηγίες χρήσης. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή λβάβες που οφείλονται σε μη τήρηση αυτών των Οδηγών χρήσης και των Υποδείεων ασφαλείας.

1. Υποδείξεις ασφαλείας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις Υποδείξεις ασφαλείας και τις Οδηγίες. Σε περίπτωση παραλείψεων κατά την τήρηση των Υποδείξεων ασφαλείας η συνέπεια μπορεί να είναι ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυμματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις Υποδείξεις ασφαλείας και τις οδηγίες.

Προστατέψτε τον εαυτό σας και το περιβάλλον με κατάλληλα μέτρα προστασίας από κινδύνους ατυχημάτων.

●Μην χρησιμοποιείτε το καρφωτικό για εργασίες για τις οποίες δεν προορίζεται.

●Na κρατάτε τα αεροεργαλεία μακριά από παιδιά.

●Na εργάζεστε μόνο όταν είστε συγκεντρωμένοι και ξεκούραστοι.

- Ρακόρ πεπιεσμένου αέρα μόνο μέσω ταχυσύνδεσμου.

- Οι μηχανές στερέωσης συνδετήρων να συνδέονται μόνο σε αγωγούς στους οπαίους δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρειτής πίεσης της συκευής πάνω από 10%. Σε περίπτωση μεγαλύτερων πίεσεων πρέπει να τοποθετηθεί βαλίδια ρύθμισης της πίεσης με στον αγωγό πεπιεσμένου αέρα τοποθετημένη βαλίδια περιοφισμού πίεσης.

●Η ρύθμιση της πίεσης εργασίας να γίνεται μέσω ρυθμιστή πίεσης.

- Να χρησιμποιείτε τις συσκευές στερέωσης συνδετήρων μόνο με την για την εκάστοτε εργασία απαιτούμενη πίεση προς αποφυγή άσκοπης υψηλής στάθμης θορύβου, αυξημένης φθοράς και πρόκλησης βλάβης.

- Σαν πηγή ενέργειας μη χρησιμοποιείτε οξυγόνο ή εύφλεκτα αέρια. Υφίσταται κίνδυνος πυρκαγιάς και έκρηξης.

● Πριν από την αποκατάσταση βλαβών και τις εργασίες συντήρησης να βγάζετε το φις της συσκευής από την παροχή πεπιεσμένου αέρα.

●Na χρησιμοποίτε μόνο γνήσια ανταλλακτικά. Οι εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από πρόσωπα εντεταλμένα από τον κατασκευαστή ή από έμπειρα πρόσωπα λαμβανομένων υπόψη των στοιχείων που αναφέρονται στις σδηγίες χρήσης.

- Όταν εργάζεστε με το καρφωτικό να φοράτε τα απαιτούμενα προστατευτικά ρούχα, ιδιαίτερα

- Προστατευτικά γυαλιά και προστατευτικά γάντια.

- Να μη γίνεται υπέρβαση της μέγιστης πίεσης αέρα 8 bar.

- Μη τείνετε το συνδεδεμένο και πλήρες καρφωτικό προς άλλα άτομα.

● Μην αφαιρείτε συστήματα ασφαλείας.

●Μην αφήνετε ανεπίβλεπτη μία συσκευή που είναι έτοιμη για λειτουργια.

● Μη χρησιμοποιείτε ελαττωματικές συσκευές.

- Να χρησιμοποιείτε μόνο συνδετήρες/καρφιά που αναφέρονται στα τεχνικά χαρακτηριστικά.

- Μετά την αποσύνδεση η συσκευή πρέπει να είναι εκτός πίεσης.

- Ποτέ μη χρησιμοποιείτε τη συσκευή χωρίς συνδετήρες/καρφιά.

- Ποτέ μη τείνετε μία έτοιμη για λειτουργία συσκευή στερέωσης συνδετήρων προς τον εαυτό σας ή προς άλλα άτομα.

- Κατά την εργασία να κρατάτε τη συσκευή έτσι, ώστε να μη μπορεί να τραυματιστεί το κεφάλι και το σώμα σε περίπτωση ενδεχόμενης αντίκρουσης λόγω βλάβης της τροφοδοσίας ρεύματος ή εξαιτίας σκληρών τμημάτων στο κατεργαζόμενο υλικό.

- Ποτέ μην λειτουργείτε τη συσκευή στον αέρα. Έτοι αποφεύγετε τον κίνδυνο από ξεπεταγόμενα αντικείμενα στερέωσης και υπερφόρτωση της συσκευής.

- Για την μεταφορά της συσκευής καρφώματος να διακοίπτετε την τροφοδοσία ρεύματος, ιδιαίτερα όταν χρησιμοποιείτε σκάλες ή σε περίπτωση όχι κανονικής στάσης του σώματος

- Να μεταφερετε τη συσκευή στερεωσης συνδετήρων στη θέση εργασάις μόνο από τη χειρολαβή και με όχι πιεσμένη σκανδάλη.

- Να προσέχετε τις συνθήκες στη θέση εργασίας σας. Τα υλικά στερέωσης θα μπορούσαν να τρυπήσουν λεπτά κατεργαζόμενα υλικά ή να γλιστρήσουν σε γωνίες και άκρες των κατεργαζόμενων αντικειμένων και να τραυματίσουν άτομα.

- Για την προσωπική σας προστασία να χρησιμοποιείτε κατάλληλα μέσα προστασάις σώματος, όπως π.χ. Ωτοασπίδες και προστασία

GR

ματιών.

- Πριν από κάθε θέση σε λειτουργία να ελέγχετε τη σωστή λειτουργία τους συστήματος ασφαλείας σκανδάλης. Η συσκευή να τεθεί σε λειτουργία μόνο όταν το σύστημα λειτουργεί άψογα.

Η συσκευή δεν είναι κατάλληλη για τις ακόλουθες εργασίες:

• Όταν η μετάβαση από ένα σημείο εργασίας στο άλλο γίνεται μέσω σκαλωσιών, σκάλας ή παρόμοιων κατασκευών, όπως π.χ. Δοκάρια σκεπής
  ● Για κλείσμο κιβωτίων ή αποθηκών
• Για την τοποθέτηση ασφαλειών μεταφοράς π.χ. Σε οχήματα και βαγόνια

Να φυλάξετε καλά αυτές τις Οδηγίες χρήσης.

Υπολειπόμενοι κίνδυνοι

Ακόμη και σε περίπτωση σωστής και κανονικής χρήσης αυτού του ηλεκτρικού εργαλείου, υφίστανται πάντα υπολειπόμενοι κίνδυνοι. Οι ακόλουθοι κίνδυνοι μπορούν να παρουσιαστούν ανάλογα με το είδος κατασκευής και το μοντέλο αυτού του ηλεκτρικού εργαλείου:

1. Κίνδυνος θλάσης).
2. Κίνδυνος τραυματισμού από αντικείμενα στερέωσης
3. Βλάβες της ακοής, εάν δεν χρησιμοποιηθεί καταλληλη ηχοπροστασία.
4. Βλάβες της υγείας οφειλόμενες σε δονήσεις χεριού-βραχίονα, εάν η συσκευή δεν οδηγείται σωστά και δεν εκτελούνται οι απαιτούμενες εργασίες συντήρησης.

2. Περιγραφή της συσκευής (εικ. 1/8)

Α Σκανδάλη
Β Σύνδεση πεπιεσμένου αέρα
C Μοχλός γεμιστήρα
D Κάλυμμα γεμιστήρα
Ε Γεμιστήρας
F'Ενδειξη περιεχομένου
G Púθμιση βάθους
Η Ασφάλεια σκανδάλης
Καλυπτική πλάκα εξωτερική
J Καλυπτική πλάκα εσωτερική
Κ Περιστρεφόμενη εκκένωση αέρα

3. Συμπαραδιδόμενα (εικ. 2)

Μ Ειδικό λάδι πεπιεσμένου αέρα

N Kλειδί άλλεν 3 mm

Ο Κλειδί άλλεν 4 mm

4. Ενδεδειγμένη χρήση

Το καρφωτικό είναι ένα αεροεργαλείο για πολύμορφη χρήση.

Αυτή η συσκειή προορίζεται για τη στερέωση καρφών και διχάλων σε ξύλο και παρόμοια υλικά. Επιτρέτεται να χρησιμοποιούνται μόνο καφριά ή δίχαλα που αναφέρονται στο εδαφιο „Τεχνικά χαρακτηριστικά” ή που απεικονίζονται στην πινακίδα του γειστήρα της συσκευής. Δεν επιτρέτεται η χρήση άλλων υλικών στερέωσης. Επίσης απαγορεύεται η χρήση σε σκληρά υλικά όπως πέτρα, μέταλο κλπ.

Η συσκευή επτιφέπεται να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή τραυματισμούς παντός είδους που οφείλονται σε μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης / χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε, πως οι συσκευές μας δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική και βιομηχανική χρήση. Δεν αναλαμβάνουμε καμμία εγγύηση, εάν η συσκευή χρησωποιηθεί σε βιοτεχνίες ή βιομηχανίες ή σε παρόμοιες εργασίες.

Οι επισκευές και το σέρβις να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

Προσέξτε!

Μία πολύ μικρή εσωτερική διάμετρος σωλήνα και πολύ μακρύς εύκαμπτος σωλήνας μειώνουν την απόδοση της συσκευής.

5. Τεχνικά χαρακτηριστικά

Μέγ. επιτρεπτή πίεση λειτουργίας 8,3 bar

Συνιστώμενο πεδίο πίεσης 6,3 bar

Κατανάλωση αέρα περ. 0,66/βολή

Πλάτος δίχαλου 5,7 mm

Μήκος δίχαλου 13 - 40 mm

Μήκος καφφιού 10 - 50 mm

Συνιστώμενη διάμετρος σωλήνα ∅ 9 mm

Βάρος περ. 1,5 kg

Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν σύμφωνα με το πρότυπο EN 12549, EN ISO 4871.

Στάθμη ηχητικής πίεσης L_pA	83,5 dB(A)
Αβεβαιότητα K_pA	2,5 dB
Στάθμη ηχητικής ισχύος L_WA	96,5 dB(A)
Αβεβαιότητα K_WA	2,5 dB

Να χρησιμοποιείτε ηχοπροστασία.
Η επίδραση θορύβου μπορεί να έχει σαν συνέπεια την απώλεια της ακοής.
Συνολικές τιμές ταλαντώσεων (σύνολο διανυσμάτων τριών κατευθύνσεων) σύμφωνα με το πρότυπο ISO 8662-11-1999, EN 12096.
Συντελεστής εκπομπής ταλαντώσεων a_h=2,5 m/s^2 Αβεβαιότητα K=26.8%

Autéç os tiμές εκτιομητής δορύδου αναφέρονται στο εργαλείο και δεν απεικονίζουν την πραγματική δημιουργια δορύδου στο σημείο χρήσης του εργαλείου. Η εκτιομητή δορύδου στο σημείο χρήσης του εργαλείου εξαρτάται π.χ. από το περιβάλλον εργασίας, το κατεργαζόμενο αντικείμενο, την επιφάνεια κατεργασίας και τον απιθμό των βολών. Η αναφέρομενη τιμή δόνησης αναφερεται στο εργαλείο και δεν απεικονίζει την επιβραση στο σύστημα χεριού-βραχίονα κατά τη χρήση της συσκευής. Η επιβραση στο σύστημα χεριού-βραχίονα κατά τη χρήση της συσκευής εξαρτάται π.χ. από τη δύναμη πιασίματος, την δύναμη πίεσης, την κατεύδυνη σεργασίας, την ρυθιμισένη πίεση αέρα, το κατεργαζόμενο αντικείμενο, την επιφάνεια εργασίας.

Περιορίστε τη δημιουργία θορύβου και δόνησης στο ελάχιστο!

●Na χρησιμοποιείτε μόνο συσκευές σε άψογη κατάσταση.

●Na συντηρείτε και να καθαρίζετε τακτικά τη συσκευή.

- Προσαρμόστε τον τρόπο εργασίας σας στη συσκευή.

- Προσέξτε να μην υπερφορτώνετε τη συσκευή.

- Ενδεχομένως δώστε τη συσκευή για έλεγχο.

- Απενεργοποιήστε τη συσκευή όταν δεν χρησιμοποιείται.

●Na φοράτε γάντια.

Ποιότητα πεπιεσμένου αέρα:

Καθαρός και ελαιωμένος.

Τροφοδοσία αέρα:

Σύνδεση σε πηγή πεπιεσμένου αέρα μέσω μονάδας συντήρησης με φίλτρο ρύθμισης πίεσης και εκνέφωμα λαδιού

Συνιστώμενη δυναμικότητα του συμπιεστή: Συμπιεστής με περ. 250 l/min που αντιστοιχεί σε ισχύ κινητήρα περ. 2,2 kW

Προσοχή:

Όταν εργάζεστε με το καρφωτικό να φοράτε τα απαιτούμενα προστατευτικά ρούχα και ιδιαίτερα προστατευτικά γυαλιά.

Προσέξτε τις υποδείξεις ασφαλείας.

6. Θέση σε λειτουργία

• Πριν από κάθε θέση σε λειτουργία να ελέγχετε την άψογη λειτουργία της ασφάλειας της σκανδάλης και την καλή στερέωση όλων των βιδών και παξιμαδιών.
  ● Μην εκτελείτε επεμβάσεις στο καρφωτικό.
  ● Μην αποσυναρμολογείτε και μη μπλοκάρετε τμήματα της συσκευής στερέωσης, όπως π.χ. την ασφάλεια της σκανδάλης.
• Μην διεξάγετε „έκτακτες επισκευές“ με ακατάλληλα μέσα.
• Η συσκευή στερέωσης πρέπει να συντηρείται τακτικά και σωστά σύμφωνα με τα στοιχεία του κατασκευαστή.
• Να αποφεύγετε κάθε μείωση της αποδοτικότητας και κάθε ζημιά της συσκευής, π.χ. από
  a) κρούση ή χάραξη,
  β) από επεμβάσεις που δεν εγκρίθηκαν από τον κατασκευαστή,
  γ) οδήγηση σε χνάρια από σκληρό υλικό, π.χ.

GR

ατσάλι, δ) Σπρώξιμο επάνω στο δάπεδο, e) χρήση σαν σφυρί, f) οποιαδήποτε άσκηση βίας.

6.1 Έλεγχος της ασφάλειας σκανδάλης

Ελέγξετε την ασφάλεια της σκανδάλης (εικ. 1/αρ. Η) πριν από κάθε χρήση. Η ασφάλεια της σκανδάλης πρέπει να μπορεί να κινείται ελεύθερα χωρίς να βρίσκει. Το ελατήριο την ασφάλειας της σκανδάλης πρέπει να επαναφέρει την ασφάλεια της σκανδάλης στην αρχική της θέση. Ποτέ μη χρησμοποιείτε τη συσκευή όταν δεν λειτουργεί η ασφάλεια σκανδάλης.

1. Να διακόπτετε την τροφοδοσία αέρα προς τη συσκευή.
2. Απομακρύντε το μέσο στερέωσης από τον γεμιστήρα (εικ. 1/αρ. Ε).
3. Έλέγξτε τώρα εάν η σκανδάλη και η ασφάλεια της σκανδάλης κινείται ελεύθερα πάνω και κάτω.
4. Συνδέστε τη συσκευή με την παροχή αέρα.
5. Πιέστε την ασφάλεια της σκανδάλης πάνω στο κατεργαζόμενο αντικείμενο χωρίς να πιέσετε τη σκανδάλη. Δεν επιτρέπεται να λειτουργεί η συσκευή. Μη χρησιμοποιείτε τη συσκευή σταν λειτουργεί χωρίς να πισθεί η σκανδάλη. Κίνδυνος τραυματισμού!
6. Απομακρύντε το κατεργαζόμενο αντικείμενο. Η ασφάλεια σκανδάλης πρέπει να επιστρέψει στην αρχική της θέση. Πέστε τη σκανδάλη. Δεν επιτρέπεται να λειτουργεί η συσκευή. Μη χρησιμοποιείτε τη συσκευή όταν λειτουργεί. Κίνδυνος τραιματισμού!
7. Πιέστε την ασφάλεια της σκανδάλης πάνω στο κατεργαζόμενο αντικείμενο πατώντας τη σκανδάλη. Η συσκευή λειτουργεί.
8. Πιέστε την ασφάλεια της σκανδάλης πάνω στο κατεργαζόμενο αντικείμενο και πατήστε τη σκανδάλη, η συσκευή λειτουργεί.

6.2. Γέμισμα δίχαλων και καρφιών

• Για να γεμίσετε τον γεμιστήρα (εικ. 1/αρ. Ε) πρέπει να κρατήσετε τη συσκευή έται, ώστε το στόμιο να μην κατευθύνετε ούτε προς το δικό σας σώμα ούτε προς άλλα άτομα.
• Για να γεμίσετε το γεμιστήρα, πιέστε το μοχλό του γεμιστήρα (εικ. 1 / αρ. C) και τραβήξτε το κάλυμμα του γεμιστήρα (εικ.1 / αρ. D) προς τα πίσω, μέχρι το τέρμα.
  ● Βαλτε μέσα τα διχαλα όπως φαίνεται στην (εικ. 3) ή τα καρφιά όπως φαίνεται στην (εικ. 4).
  ● Μη βαζετε πάνω από μια πλήρη ράβδο διχάλων . καρφιών, διαφορετικά υπεργεμίζετε τον γεμιστήρα και δεν μπορεί πλέον να κλείσει.

68

Ξανασπρώξτε πάλι το κάλυμμα του γεμιστήρα προς τα εμπρός, μέχρι να κουμπώσει.

- Η ένδειξη περιεχομένου (εικ. 5 / αρ. F) δείχνει τον αριθμό των διχάλων / καρφιών, εάν είναι λιγότερα από 50.

6.3 Χειρισμός / πίεση λειτουργίας

• Συνδέστε το καρφωτικό στην σ'υνδεση πεπιεσμένου αέρα (εικ. 1/ αρ. Β).
• Ρυθμίστε την περιστρεφόμενη εκκένωση αέρα (εικ. 1/ αρ. Κ) όπως επιθυμείτε.
• Πριν τη θέση σε λειτουργία του καρφωτικού, ενεργοποι'σητε τον συμπιεστή και ρυθμίστε τον ρυθμιστή πίεσης σε 4 bar.

Η βίδα για τη ρύθμιση ακρίβεάις (εικ. 6 / αρ. G) πρέπει να βρίσκεται περίπου στη μέση μεταξύ του αρ. 1 και 2. Για το σκοπό αυτό βιδώστε τη βίδα, αρχίζοντας από τη θέση 1, με τρεις περιστροφές.
- Για την ρύθμιση της πίεσης λειτουργίας χρησιμοποιήστε ένα δοκιμαστικό τεμάχιο που να αντιστοιχεί στη δομή και στο πάχος του υλικού στα υλικά που πρόκειται να συνδέσετε.
- Ακουμπήστε τώρα το καρφωτικό στο κατεργαζόεμνο αντικείμενο και τραβήτξε τη σκανδάλη (εικ. 1 / αρ. Α) και μετά τη βολή αφήστε την πάλι ελεύθερη.
- Εάν το δίχαλο ή το καρφί πιέστηκαν πολύ βαθιά, μειώστε την πίεση λειτουργίας στον ρυθμιστή πίεσης κατά 0,5 bar.
- Εάν το καρφί ή το δίχαλο δεν έχει μπει αρκετά βαθιά, ή εάν προεξέχει, αυξάνετε την πίεση εργασίας στον ρυθμιστή πίεσης κατά 0,5 bar.
- Ακουμπήστε πάλι το καρφωτικό στο δοκιμαστικά κομμάτι και τραβήξτε τη σκανδάλη.
- Ανάλογα με το αποτέλεσμα αλλάξτε την πίεση εργασίας σε βήματα 0,5 bar προς τα επάνω ή προς τα κάτω, μέχρι να είναι σωστό το βάθος βολής. Την ρύθμιση ακριβείας (εδ. 7.4) την εκτελείτε με τη βοήθεια της βίδας.
- Αυτή τουσκευή διαθέτει επίσης αυτόματη λειτουργία. Εάν αφήσετε πεσμένη τη σκανδάλη, μόλις ακουμπήσετε το καρφωτικό στο κατεργαζόμενο αντικείμενο, καρφώνονται αμέσως δίχαλα / καρφιά.
- Προς αποφυγή βλάβης να προσέχετε να μην γίνει κάρφωμα δύο φορές στο ίδιο σημείο.

Προσοχή:

Εάν μείνει ένα δίχαλο / καρφί μέσα στο έμβολο, αφαιρέστε την πίεση από τη συκευή (αφαιρεση αγωγού πεισειμένου αέρα), ανοίτε το γεμιστήρα και αφαιρέστε πρώτα τις καλυπτικές πλάκες (εικ. 8 / αρ. I/J) με λασκάρισμα των βιών με τη βοήθεια των συμπαραδιδόμενων κλειδιών άλεν (εικ. 2/ αρ. N) (εικ. 7/ 8). Αφαιρέστε τώρα τα μηλοκαριομένα

GR

δίχαλα, ενδεχομένως καθαρίστε τη θήκη των διχάλων και ξανακλείστε στην αντίστροφη σειρά.

6.4 Ρύθμιση ακριβείας

- Η συσκευή διαθέτει σύστημα ρύθμισης βάθους (εικ. 6 / αρ. G) στη μορφή αυλακωτής βίδας.

- Αν τη βιδώσετε προς τα κάτω (εικ. 6 / αρ. 1), τα δίχαλα/καρφιά εισέρχονται πιο βαθιά.

- Για την εισαγωγή των διχάλων /καρφιών λιγότερο βαθιά, πρέπει να βιδωθεί η αυλακωτή βίδα προς τα επάνω (εικ. 6 / αρ. 2).

Προσοχή: Προς αποφυγή αθέλητης ενεργοποίησης στην κανονική λειτουργία, η ρύθμιση βάθους δεν επιτρέπεται να τραβηχτεί με το χέρι προς τα πίσω.

7. Συντήρηση και περιποίηση

Προσοχή: Να διακόπτετε την παροχή πεπιεσμένου αέρα πριν την εκτέλεση εργασιών συντήρησης και καθαρισμού.

Η τήρηση των υποδείξεων συντήρησης που αναφέρονται στις οδηγίες αυτές εξασφαλίζει για αυτό το προϊόν ποιότητας μία μεγάλη διάρκεια ζωής και λειτουργία χωρίς βλάβες.

Πριν από κάθε αρχή εργασάις να ελέγχετε τη σωστή θέση του γεμιστήρα (εικ. 1/αρ. Ε). Να καθαρίζετε καλά τη συσκευή αμέσως μετά την εργασία.

Για άψογη εργασία διαρκείας του καρφωτικού σας μία καλή λίπανση αποτελεί απαραίτητη προϋπόθεση. Να χρησιμοποιείτε για τη λίπανση μόνο το συμπαραδιδόμενο λάδι (εικ. 2/αρ. Μ).

Υπάρχουν δύο δυνατότητες λίπανσης:

7.1 Μέσω λαδωτήρα

Μία πλήρης μονάδα σέρβις περιλαμβάνει έναν λαδωτήρα που βρίσκεται στον συμπιεστή.

7.2 με το χέρι

Εάν στην εγκατάσταση σας δεν υπάρχει ύύτε μονάδα συντήρησης ότε λαδωτήρας, πρέτει πριν από κάθε θέση σε εργασία του εργαλείου σας με πεπιεσμένο αέρα να βάζετε 3-5 σταγόνες λάδι στη σύνδεση πεπιεσμένου αέρα. Εάν το εργαλείο σας πεπιεσμένου αέρα δεν χροχιμοποιθεί για περισότερες ημέρες, πρέτει πριν την ενεργοποίηση να βάλετε 5-10 σταγόνες λάδι συνδεση πεπιεσμένου αέρα.

Na φυλάγετε το εργαλείο πεπιεσμένου αέρα μόνο σε στεγνούς χώρους.

7.3 Άλλες εργασίες συντήρησης

Στο εσωτερικό της συσκευής δεν υπάρχουν εξαρτήματα που χρειάζονται συντήρηση.

8. Καθαρισμός και παραγγελία ανταλλακτικών

Προσοχή: Να διακόπτετε την παροχή πεπιεσμένου αέρα πριν την εκτέλεση εργασιών συντήρησης και καθαρισμού.

8.1 Καθαρισμός

●Na diatnpeite tyn asfáleia tnc skavdálncs (eik. 1/ap. H) óso pio kaθapń apó skóvn kai rúpouc γίνεται. Skoupíζete tη συσκευή με ένα kaθapó pavi, ή kaθapióste to me πεπεισμένο αέρα σε χαμηλή πίεση.

- Συνιστούμε να καθαρίζετε τη συσκευή αμέσως μετά από κάθε χρήση.

●Na kaθαρίζετε τη συσκευή τακτικά με ένα νωπό πανί και λίγο μαλακό σαπούνι. Μη χρησιμποιείτε καθαριστικά ή διαλύτες, γιατί δεν αποκλείεται να καταστρέψουν την επιφάνεια της συσκευής. Προσέξτε να μην περάσει νερό στο εσωτερικό της συσκευής.

8.2 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής:

●Τύπος της συσκευής

- Αριθμός είδους της συσκευής

- Αριθμός ταύτισης της συσκευής

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info

9. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

Η συσκευή βρίσεκται σε μια συσκευαία προς αποφυγή ζημων κάττα τη μεταφορά Αυτή η συσκευαία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιθή εἰ να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Να παραδίδετε τα ελλτωματικά εξαρτήματα κε κέντρα συλλογής ειδικών απορριμάτων. Ενημερωδείτε στα ειδικά καταστήματα ή στην διοίκηση της κοινότητας!

GR

10. Αοπό την εγγύηση αποκλείονται:

•Αναλώσιμα
●Βλάβες από μη επιτρεπτή πίεση λειτουργίας.
- Βλάβες από μη κατεργασμένο πεπίεσμ αέρα.
- Ζημιές που οφείλονται σε όχι σωστή χρήση ή σε ξένη επέμβαση.

(1) 本报告书（以下简称“本报告”）

δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν

Η ανατύπειση ή ολλη ανατοραγική ταχηρεσίων και οιντέξειτικίαν φυλλοδίων των προϊόντων της εταιρείας, οκόμη και σε αποσπάσματα, επιτρέπεια μόνο μετά από σητή έγκριση της εταιρείας ISC GmbH.

Ο κατασκεναστής διατηρεί το δικαιμε τεχνικών αλλαγων

75

Αξιότιμη πελάτισα, αξιότιμε πελάτη,

Τα προϊόντα μας υπόκεινται σε αυστηρούς ελέγχους ποιότητας. Εάν παρ'óla αυτά κάποτε δεν λειτουργήσουν άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμαμας Εξυπηρέτησης Πελατών, στη διεύθυνση που αναφέρετε σε αυτή την εγγύψηση. Ευχαρίστως σας βοηθούμε και τηλεφωνικώς στον αριθμό που αναφέρετε πιο κάτω. Για την κατίσχυση των αξώσεων εγγύψησης ισχύουν τα εξής:

1. Autoi οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Από την εγγύηση αυτή δεν θίγονται οι νόμιμες αξιώσεις σας για εγγύηση. Η παροχή της εγγύησης μας είναι για σας δωρεάν.

2. Η εγγύηση καλύπτει αποκλειστικά και μόνο βλάβες που οφείονται σε ελαττώματα υλικών ή παραγωγής και περιορίζονται στην αποκατάσταση αυτών των ελαττωμάτων ή των αντικατάσταση της συσκευής. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για τη βιομηχανία, τη βιοτεχνία και την επαγγελματική χρήση. Για το λόγο αυτό δεν υφίσταται σύμβαση εγγύησης σε περίπτωση χρήσης της συσκευής την βιομηχανία, βιοτεχνία, για επαγγελματική ή άλλο παρόμοιο σκοπό. Από την εγγυησή μας αποκλειονται πέραν τούτου αποζημιώσεις για βλάβες μεταφοράς, βλάβες οφείομενες σε μη τήρηση της Θδηγίας συναρμολόγησης ή σε εσφαλιένη γεκατάσταση, μη τήρηση της Θδηγίας χρήσης (π.χ. υὐνδεση σε λάθος τάση δικτύου ή είδος ρεματος), καταχοποτική ή όι ορθή χρήση (π.χ. υπερφόρτωση ή χρήση μη εγκεκριμένων ανταλλιακτικών εργαλείων ή εξαρτημάτων), μη τήρηση των Υποδείξεων συντήρησης και αφαλείας, είσοδος Ξένων αντικειμένων στην συσκευή (όπως π.χ. υμιος ή σκόνη), χρήση βίας ή εξωτερική επίδραση (όπως π.χ. Βλάβες από πτώση) καθώς και βλάβες που οφείονται σε κοιή φθορά. Αυτό ισχύει ιδιαίτερα για συσωρευτές για τους οποίους παρ' όλα αυτά παρέχουμε εγγύηση 12 μημών.

Η αξίωση εγγύησης εκπίπτει σε περίπτωση που έγιναν ήδη ξένες επεμβάσεις στη συσκευή.

1. Η διάρκεια της εγγύσης ανέρχεται σε 2ξη και αρχίζει από την ημερομηνια αγοράς της συσκευής. Οι άξωδεις εγγύσης πρέπει να κατιχυθών πριν την πάροδος της προδεμαίς της εγγύσης εντός δύο εβδομάδων από την διαπίστωση υλεττώματος. Αποκλείεται ή κατίχουση αξώσεων εγγύσης μετά την πάροδος της προδεμαίς της εγγύσης. Η επισκευή ή ητιντικατάσταση της συσκευής δεν συνεπαγεται υύτε την επέκταση της διάρκειας της εγγύσης υύτε την έναρξη νέας προδεμαίς εγγύσης για τη συσκευή ή τα ενδεχομένως τοποδετηθέντα εξαρτήματα. Το Ιώο ισχύει και σε περίπτωση σέρβει κετι τόπου.

2. Για την κατίσχυοη της αξίωσης της εγγύησης σας παρακαλούμε να μας αποστείλετε τη συσκευή, χωρίε επιβάρυνοή μας με ταχδορομικά τέλη, στην πιο κάτω αναφερόμενη διεύθυνοη. Μη ξεχάσετε να επισυνάψετε το πρωτότυπο της απόδειξης αγοράς ή άλλο ισχών αποδεικτικό αγοράς. Για το λόγο αυτό σας παρακαλούμε να φυλάξετε καλά την απόδειξη του ταμείου! Παρακαλούμε επίσης να μας περιγράψετε την αιτία για την διαματρυμία σας όσο πιο αναλυτικά γίνεται. Εάν το ελάττωμα της συσκευής σας καλύπτεται από την εγγύησή μας, είτε θα σας επιστραφεί ταχύτατα η επισκευασμένη συσκευή σας, είτε θα λάβετε μια νέα συσκευή.

Φυσικά επισκευάζουμε ευχαρίστως έναντι αμοβής και ελαττώματα στη συσκευή σας που δεν καλύπτονται ή δεν καλύπτονται πλέον από την εγγύηση. Για το σκοπό αυτό σας παρακαλούμε να αποστείλετε τη συσκευή σας στη διεύθυνση του τμήματος μας για Εξυπηρέτηση Πελατών.

© GARANTIEURKUNDE
