GEBRUIKSAANWIJZING 41.377.55 EINHELL

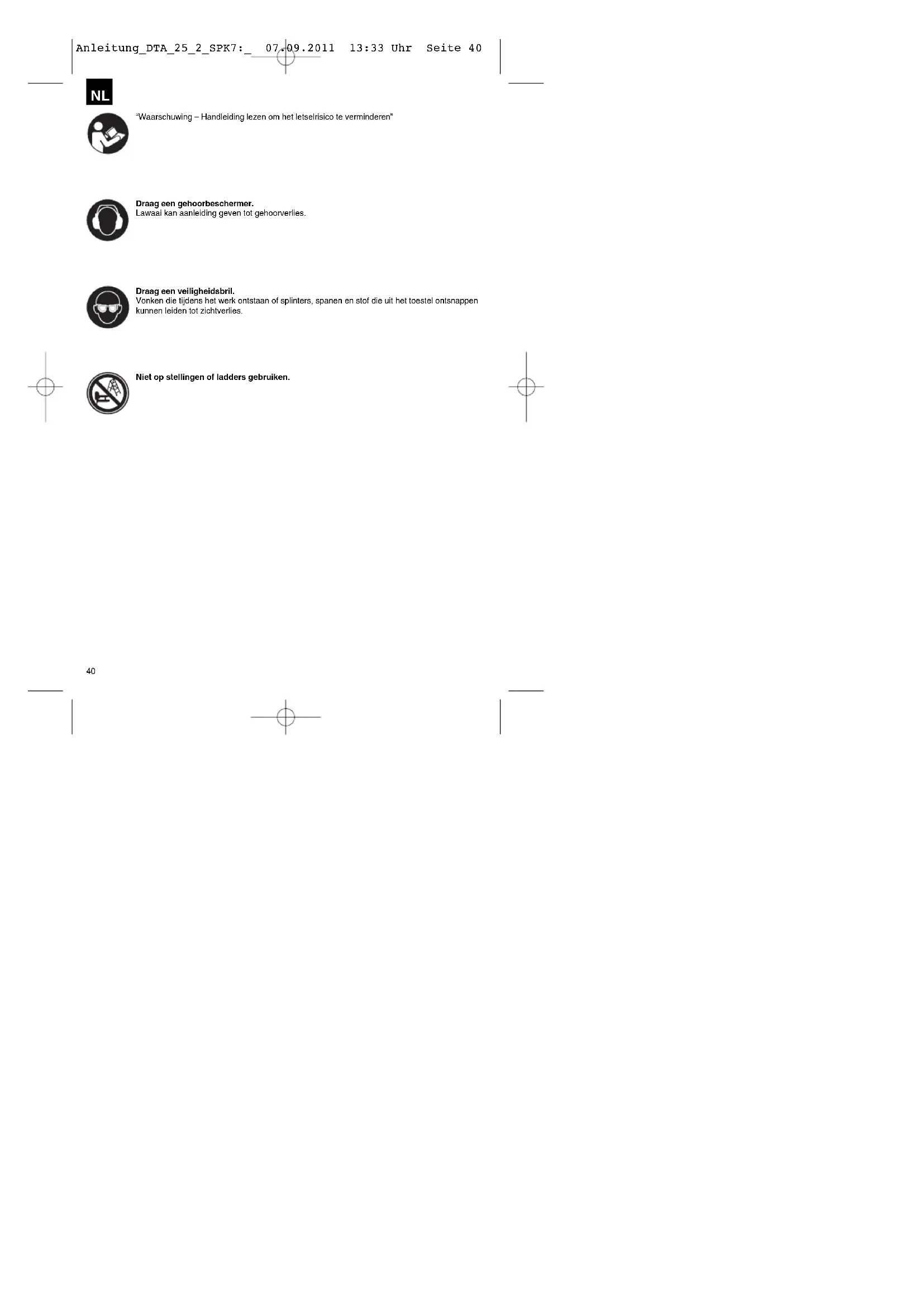

“Waarschuwing – Handleiding lezen om het letselrisico te verminderen” Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Niet op stellingen of ladders gebruiken. Anleitung_DTA_25_2_SPK7:_ 07.09.2011 13:33 Uhr Seite 40 Let op! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit apparaat aan andere personen doorgeven, gelieve dan deze handleiding mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet- naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsinstructies

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst. Bescherm u en uw omgeving tegen gevaar voor ongelukken door de gepaste voorzorgsmaatregelen te nemen. Onttrek de tacker niet aan zijn eigenlijke bestemming. Pneumatisch materieel buiten bereik van kinderen houden. Enkel uitgerust en geconcentreerd te werk gaan. Persluchtaansluiting alleen via een snelsluitkoppeling bewerkstelligen. Indrijfmaterieel mag alleen op leidingen worden aangesloten waarbij de maximaal toegestane druk van het toestel met niet meer dan 10 % kan worden overschreden. Bij hogere drukken moet een drukregelklep (drukregelaar) met afwaarts geïnstalleerde drukbegrenzingsklep op de persluchtleiding worden gemonteerd. De afstelling van de werkdruk dient via een drukregelaar te gebeuren. Gebruik pneumatisch indrijfmaterieel alleen met de druk die nodig is voor de desbetreffende indrijfbeurt teneinde onnodig hoge geluidsniveaus, verhoogde slijtage en daaruit voortvloeiende storingen te voorkomen. Als energiebron geen zuurstof of brandbare gassen gebruiken. Er bestaat brand- en explosiegevaar. Het toestel van de persluchtbron scheiden alvorens een storing te verhelpen of onderhoudswerkzaamheden te verrichten. Enkel originele wisselstukken gebruiken. Herstelwerkzaamheden mogen alleen door personen die door de fabrikant ermee belast zijn of door andere deskundigen worden verricht mits inachtneming van de instructies vermeld in de handleiding. Draag bij het werken met de tacker de vereiste beschermende kleding, vooral een veiligheidsbril en veiligheidshandschoenen. Maximale luchtdruk van 8 bar niet overschrijden. De aangesloten en geladen nagelmachine niet op personen richten. Geen inrichtingen met veiligheidscontact verwijderen. Laat het geladen toestel niet onbeheerd. Geen defecte toestellen gebruiken. Gebruik alleen nietjes/nagels zoals vermeld in de technische gegevens. Het toestel moet na het loskoppelen drukloos zijn. Toestel nooit zonder nietjes/nagels gebruiken. Richt een gebruiksklaar indrijftoestel nooit rechtstreeks op uzelf of op andere personen. Hou het indrijftoestel bij het werk zodanig dat hoofd en lichaam bij een mogelijke terugstoot als gevolg van een storing in de energietoevoer of van harde plaatsen in het werkstuk geen letsels kunnen oplopen. Zet het indrijftoestel nooit in een vrije ruimte in werking. U voorkomt daardoor dat iemand door rondvliegende indrijfvoorwerpen in gevaar wordt gebracht alsook overbelasting van het toestel. Voor het transport dient u het indrijftoestel van het persluchtnet te scheiden, vooral als u ladders gebruikt of als u zich in ongewone lichaamshouding beweegt. Draag het indrijftoestel op de werkplek alleen aan de handgreep en zonder de trekker te bedienen. Let op de omstandigheden van de werkplek. Indrijfvoorwerpen kunnen eventueel dunne werkstukken doorboren of bij het werken langs hoeken en randen wegglijden van werkstukken en daardoor personen in gevaar brengen. Gebruik voor uw persoonlijke bescherming gepaste beschermingsmiddelen zoals b.v. gehoor- en oogbeschermer. Voor elke ingebruikneming van het toestel dient u na te gaan of de beveiliging tegen onbedoeld inwerkingstelling naar behoren werkt. Het toestel mag alleen in gebruik worden genomen als de inrichting naar behoren functioneert.

Anleitung_DTA_25_2_SPK7:_ 07.09.2011 13:33 Uhr Seite 41Het toestel is niet geschikt voor de volgende werkzaamheden: als het overstappen van een indrijfplaats naar de andere gebeurt via stellingen, trappen, ladders of ladderachtige constructies zoals b.v. daklatwerk het sluiten van kisten of kratten bij het aanbrengen van transportborgelementen b.v. op voertuigen en wagons. Bewaar de veiligheidsvoorschriften goed. Restrisico’s Er blijven altijd restrisico’s bestaan ook al wordt dit toestel naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch toestel:

2. Lichamelijk letsel door indrijfvoorwerpen

3. Gehoorschade indien geen gepaste

gehoorbeschermer wordt gedragen.

4. Gezondheidsschade die voortvloeit uit hand-arm-

trillingen indien het toestel niet naar behoren wordt gehanteerd en onderhouden.

2. Beschrijving van het toestel (fig.

1/8) A Trekker B Persluchtaansluiting C Magazijnhendel D Magazijnafdekking E Magazijn F Vulniveau-indicatie G Diepteafstelling H Beveiliging tegen onbedoelde inwerkingstelling I Afdekplaat buiten J Afdekplaat binnen K Draaibare luchtuitlaat

3. Leveringsomvang (fig. 2)

M Speciale olie voor perslucht N Inbussleutel 3 mm O Inbussleutel 4 mm

4. Reglementair gebruik

De tacker is een pneumatisch gereedschap voor veelzijdige toepassingen. Dit toestel dient op verzonken nagels en nietjes in te drijven in hout een soortgelijke materialen. Er mogen alleen de nagels of nietjes worden gebruikt die omschreven zijn onder “Technische gegevens” of afgebeeld zijn op het aanwijsboord aangebracht op het magazijn. Andere indrijfvoorwerpen mogen niet worden gebruikt. Evenmin is het gebruik van het toestel op harde materialen zoals steen, metaal enz. toegestaan. Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Herstellingen en service enkel door geautoriseerde vakwerkplaatsen laten uitvoeren. Let wel! Slangen met een te geringe binnendiameter en te lange slangleidingen hebben een vermogensvermindering aan het toestel tot gevolg.

5. Technische gegevens

Max. toegestane werkdruk 8,3 bar Aanbevolen drukbereik 6,3 bar Luchtverbruik ca. 0,66 l per schot Nietjes breedte 5,7 mm Nietjes lengte 13 - 40 mm Nagellengte 10 - 50 mm Aanbevolen slangdiameter Ø 9 mm Gewicht ca. 1,5 kg

Anleitung_DTA_25_2_SPK7:_ 07.09.2011 13:33 Uhr Seite 42Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 12549, EN ISO 4871. Geluidsdrukniveau L

83,5 dB (A) Onzekerheid K

96,5 dB (A) Onzekerheid K

2,5 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens ISO 8662-11-1999, EN

Trillingsemissiewaarde a

Onzekerheid K = 26,8% Deze waarden van de geluidsemissie zijn karakteristieke waarden van het toestel zelf en geven niet de geluidsontwikkeling weer op de plaats waar het toestel wordt ingezet. De geluidsontwikkeling op de plaats waar het toestel wordt ingezet hangt af b.v. van de werkomgeving, het werkstuk, de werkstukhouder en het aantal indrijfbeurten. De opgegeven waarde van de vibratie is een karakteristieke waarde van het toestel en stelt niet de inwerking op het hand-arm-systeem bij het gebruik van het toestel voor. Een inwerking op het hand-arm- systeem bij het gebruik van het toestel hangt b.v. af van de grijpkracht, de aandrukkracht, de werkrichting, de ingestelde luchtdruk, het werkstuk en de werkstukhouder. Beperk de geluidsontwikkeling en vibratie tot een minimum! Gebruik enkel intacte toestellen. Onderhoud en reinig het toestel regelmatig. Pas uw manier van werken aan het toestel aan. Overbelast het toestel niet. Laat het toestel indien nodig nazien. Schakel het toestel uit als het niet wordt gebruikt. Draag handschoenen. Kwaliteit van de perslucht: gezuiverd en met vernevelde olie. Luchttoevoer: via een conditioneereenheid met filterdrukregelaar en olievernevelaar aansluiten op een persluchtbron. Aanbevolen vermogen van de compressor: compressor met ca. 250 l/min komt overeen met een motorvermogen van ca. 2,2 kW. Let wel: Draag de vereiste beschermende kleding, vooral een veiligheidsbril, als u met de tacker werkt. Neem de veiligheidsvoorschriften in acht.

Controleer telkens vóór werkbegin of de beveiliging tegen onbedoelde inwerkingstelling naar behoren werkt en of alle schroeven en moeren goed vast zitten. Verricht geen manipulaties aan het indrijftoestel. Demonteer of blokkeer geen onderdelen van het indrijftoestel zoals b.v. de beveiliging tegen onbedoelde inwerkingstelling. Verricht geen “noodreparaties” met ongepaste middelen. Het indrijftoestel dient regelmatig en naar behoren te worden onderhouden conform de instructies van de fabrikant. Vermijd elke verzwakking en beschadiging van het toestel b.v. door a) inslaan of ingraveren, b) verbouwingsmaatregelen die niet door de fabrikant goedgekeurd zijn, c) leiden langs sjablonen die gemaakt zijn van hard materiaal, b.v. staal, d) schuiven over de vloer, e) handtering als hamer, f) geweldinwerking van welke aard dan ook.

6.1 Controle van de beveiliging tegen

onbedoelde inwerkingstelling Controleer vóór elk gebruik de beveiliging tegen onbedoelde inwerkingstelling (fig. 1, pos. H). Deze beveiliging moet vrij bewegen zonder te haperen. De veer moet de beveiliging terugbrengen naar de losgezette uitgangspositie. Gebruik het toestel nooit als deze beveiliging niet werkt.

1. Scheid het toestel van de persluchttoevoer.

2. Verwijder het indrijfmiddel uit het magazijn (fig. 1,

3. Controleer dan of de trekker en de beveiliging

tegen onbedoelde inwerkingstelling vrij omhoog en omlaag kunnen worden bewogen.

4. Verbind het toestel met de persluchttoevoer.

5. Druk de beveiliging tegen onbedoelde

inwerkingstelling tegen het werkstuk zonder de trekker te bedienen. Het toestel mag niet werken. Gebruik het toestel niet als het werkt zonder dat de trekker wordt ingedrukt. Lichamelijk gevaar!

6. Verwijder het toestel van het werkstuk. De

beveiliging tegen onbedoelde inwerkingstelling

Anleitung_DTA_25_2_SPK7:_ 07.09.2011 13:33 Uhr Seite 43moet terugkeren naar de losgezette uitgangspositie. Druk de trekker in. Het toestel mag niet werken. Gebruik het toestel niet als het werkt. Lichamelijk gevaar!

7. Bedien de trekker en duw de beveiliging tegen

onbedoelde inwerkingstelling tegen het werkstuk. Het toestel werkt.

8. Duw de beveiliging tegen onbedoelde

inwerkingstelling tegen het werkstuk en bedien de trekker, het toestel werkt. 6.2. Laden van nietjes en nagels Om het magazijn te vullen (fig. 1, pos. E) dient u het toestel zodanig vast te houden dat de monding op het eigen lichaam noch op een andere persoon is gericht. Om het magazijn te vullen drukt u op de magazijnhendel (fig. 1, pos. C) en trekt u de magazijnafdekking (fig. 1, pos. D) naar achteren tot tegen de aanslag. Leg er de nietjes in zoals getoond in fig. 3 of de nagels zoals getoond in fig. 4. Leg er niet meer dan een volledige stang nietjes / nagels in anders zou het magazijn overvol geraken en niet meer kunnen worden gesloten. Schuif dan de magazijnafdekking terug naar voren tot zij vastklikt. De vulniveau-indicatie (fig. 5, pos. F) geeft het aantal geladen nietjes / nagels aan als minder dan 50 stuks geladen zijn.

6.3 Bediening/werkdruk

Sluit de pneumatische tacker / nagelmachine aan op de persluchtaansluiting (fig. 1, pos. B). Stel de draaibare luchtuitlaat (fig. 1, pos. K) zoals gewenst in. Schakel de compressor vóór ingebruikneming van de tacker in en stel de werkdruk op de drukregelaar in op 4 bar. De kartelschroef voor de bijregeling (fig. 6, pos. G) moet zich ongeveer halverwege tussen pos. 1 en 2 bevinden. Te dien einde draait u de kartelschroef, uitgaande van positie 1, met drie slagen open. U gebruikt bij het afstellen van de werkdruk best een proefwerkstuk dat qua structuur en materiaalsterkte overeenkomt met de te verbinden werkstukken. Om te tackeren / nagelen zet u dan de pneumatische tacker / nagelmachine op het werkstuk aan en trekt u de trekker (fig. 1, pos. A) eenmaal door en laat u die dan na elke schot los. Is de nagel of het nietje te diep ingedreven, vermindert u de werkdruk op de drukregelaar met 0,5 bar. Is de nagel of het nietje niet diep genoeg ingedreven of steekt de nagel of het nietje uit, verhoogt u de werkdruk op de drukregelaar met 0,5 bar. Zet dan de tacker / nagelmachine opnieuw op het proefwerkstuk aan en zet het toestel in werking. Naargelang het resultaat vermindert resp. verhoogt u de werkdruk in stappen van 0,5 bar tot de indrijfdiepte ongeveer klopt. Bijregelen (alinea 7.4) kunt u met behulp van de kartelschroef. Dit toestel beschikt eveneens over een automatische werkmodus. Als u de trekker blijft drukken, worden de nietjes/nagels automatisch afgeschoten terwijl u de pneumatische tacker /nagelmachine op het werkstuk zet. Om storingen te voorkomen dient u ervoor te zorgen dat niet twee keer op dezelfde plaats wordt getackerd. Let op! Mocht een nietje / nagel in de zuigerschacht blijven haperen, steeds onmiddellijk het toestel drukloos maken (scheiden van de persluchttoevoer), de magazijnschacht openen en dan pas de afdekplaten (fig. 8, pos. I/J) wegnemen door de schroeven los te draaien m.b.v. de bijgaande inbussleutels (fig. 2, pos. N). Dan de vastgekomen nietjes eruit nemen, eventueel de schacht reinigen en in omgekeerde volgorde terug sluiten. 6.4. Bijregeling Het toestel beschikt over een diepteafstelling (fig. 6, pos. G) in de vorm van een kartelschroef. Wanneer u deze omlaag schroeft (fig. 6, pos. 1) worden de nietjes / nagels dieper ingedreven. Om de nietjes / nagels minder diep in te drijven moet de kartelschroef omhoog worden gedraaid (fig. 6, pos. 2). Let op! Om onbedoelde inwerkingstelling te voorkomen mag de diepteafstelling in de normale werkmodus niet met de hand naar achteren worden getrokken.

Let op! Scheid het toestel van het persluchtnet voordat u onderhouds- een schoonmaakwerkzaamheden verricht. De inachtneming van de hier opgegeven onderhoudsvoorschriften waarborgt voor dit kwaliteitsproduct een lange levensduur en een storingvrije werking. Controleer telkens voor werkbegin of het magazijn (fig. 1, pos. E) goed vast zit. Maak het toestel onmiddellijk na het werk grondig schoon. De duurzame perfecte functie van uw tacker is pas

Anleitung_DTA_25_2_SPK7:_ 07.09.2011 13:33 Uhr Seite 44verzekerd als u het toestel regelmatig smeert. Gebruik daarvoor alleen de bij de leveringsomvang begrepen olie (fig. 2, pos. M). Voor de smering zijn er twee mogelijkheden: 7.1. Smering via een olievernevelaar Een complete conditioneereenheid bevat een olievernevelaar en is op de compressor aangebracht.

Indien bij uw installatie een conditioneereenheid noch een oliepot op de persluchtleiding aanwezig is dient u telkens voor ingebruikneming van het pneumatisch toestel 3 à 5 druppels olie in de persluchtaansluiting te geven. Indien het pneumatisch toestel meerdere dagen buiten bedrijf is dient u 5 à 10 druppels olie in de persluchtaansluiting te geven voordat u het toestel inschakelt. Bewaar uw pneumatisch gereedschap alleen in droge ruimtes.

Binnen in het toestel zijn er geen andere te onderhouden onderdelen.

8. Schoonmaken en bestellen van

wisselstukken Let op! Scheid het toestel van het persluchtnet voordat u onderhouds- een schoonmaakwerkzaamheden verricht.

Hou de beveiliging tegen onbedoelde inwerkingstelling (fig. 1, pos. H) zoveel mogelijk zonder stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken. Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen.

8.2 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden: type van het toestel artikelnummer van het toestel identnummer van het toestel Actuele prijzen en info vindt u terug onder www.isc- gmbh.info

9. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

10. Van de garantie zijn uitgesloten:

Slijtstukken Schade door ontoelaatbare werkdruk Schade door niet geconditioneerde perslucht Schade veroorzaakt door onoordeelkundig gebruik of door vreemde ingreep.
