Helium - αναπηρικό αμαξίδιο Quickie - Δωρεάν εγχειρίδιο χρήσης

Όνομα προϊόντος	Quickie Helium
Τύπος προϊόντος	Αναπηρικό καροτσάκι
Εξαιρετικά ελαφρύ βάρος	Σχεδιασμός από αλουμίνιο για βέλτιστη ελαφρότητα και ευελιξία
Επιλογές εξατομίκευσης	Διαθέσιμο με επιλογές ρύθμισης για να ταιριάζει στις ειδικές ανάγκες του χρήστη
Ευκολία χρήσης	Σχεδιασμένο για εύκολη διαχείριση και βέλτιστη άνεση στην καθημερινή χρήση
Απλοποιημένη συντήρηση	Εύκολη πρόσβαση σε εξαρτήματα για γρήγορη και απλή συντήρηση
Πρότυπα ασφαλείας	Σύμφωνο με τα ισχύοντα πρότυπα ασφαλείας για χρήση με απόλυτη εμπιστοσύνη
Πληροφορίες πριν την αγορά	Ελέγξτε τις διαστάσεις και τις επιλογές εξατομίκευσης με τον προμηθευτή

Συχνές ερωτήσεις - Helium Quickie

Πώς μπορώ να ρυθμίσω το ύψος του καθίσματος του Quickie Helium;

Για να ρυθμίσετε το ύψος του καθίσματος, εντοπίστε τις βίδες ρύθμισης στο κύριο πλαίσιο. Χρησιμοποιήστε ένα κλειδί Allen για να χαλαρώσετε τις βίδες, ρυθμίστε το κάθισμα στο επιθυμητό ύψος και σφίξτε ξανά τις βίδες για να ασφαλίσετε τη θέση.

Τι να κάνω αν οι τροχοί του Quickie Helium τρίζουν;

Αν οι τροχοί τρίζουν, εφαρμόστε ένα κατάλληλο λιπαντικό για ρουλεμάν στους άξονες των τροχών. Βεβαιωθείτε επίσης ότι οι τροχοί είναι σωστά ευθυγραμμισμένοι και στερεωμένοι.

Πώς μπορώ να αντικαταστήσω τα μαξιλάρια του Quickie Helium;

Για να αντικαταστήσετε τα μαξιλάρια, αφαιρέστε τις συνδέσεις Velcro ή τα κλιπ που συγκρατούν το μαξιλάρι στη θέση του. Τοποθετήστε το νέο μαξιλάρι και στερεώστε το χρησιμοποιώντας τις ίδιες συνδέσεις για να εξασφαλίσετε καλή στήριξη.

Είναι το Quickie Helium συμβατό με αξεσουάρ τρίτων κατασκευαστών;

Το Quickie Helium είναι συμβατό με πολλά αξεσουάρ τρίτων κατασκευαστών, αλλά είναι σημαντικό να ελέγξετε τη συγκεκριμένη συμβατότητα με τον κατασκευαστή του αξεσουάρ για να βεβαιωθείτε ότι δεν θα προκαλέσει ζημιά στην καρέκλα.

Πώς να διπλώσω το Quickie Helium για τη μεταφορά;

Για να διπλώσετε το Quickie Helium, αφαιρέστε τους πίσω τροχούς αν χρειάζεται, χαμηλώστε την πλάτη και στη συνέχεια διπλώστε το κύριο πλαίσιο ακολουθώντας τις οδηγίες του εγχειριδίου. Βεβαιωθείτε ότι όλα τα μέρη της καρέκλας είναι ασφαλισμένα πριν από τη μεταφορά.

Τι να κάνω αν το Quickie Helium τραβάει προς μία πλευρά;

Αν η καρέκλα τραβάει προς μία πλευρά, ελέγξτε την πίεση των ελαστικών για να βεβαιωθείτε ότι είναι ίση. Επίσης, βεβαιωθείτε ότι οι τροχοί είναι σωστά ευθυγραμμισμένοι και ότι τα ρουλεμάν δεν είναι φθαρμένα.

Πώς να καθαρίσω το πλαίσιο του Quickie Helium;

Για να καθαρίσετε το πλαίσιο, χρησιμοποιήστε ένα μαλακό πανί και σαπουνόνερο. Αποφύγετε τα ισχυρά χημικά που μπορεί να βλάψουν την επίστρωση του πλαισίου. Στεγνώστε προσεκτικά μετά τον καθαρισμό για να αποφύγετε τη διάβρωση.

Είναι το Quickie Helium κατάλληλο για εξωτερική χρήση;

Ναι, το Quickie Helium έχει σχεδιαστεί για χρήση εσωτερικού και εξωτερικού χώρου. Ωστόσο, αποφύγετε τα εξαιρετικά ανώμαλα εδάφη που μπορεί να προκαλέσουν ζημιά στην καρέκλα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Helium Quickie

ΕΑΝ ΕΧΕΤΕ ΜΕΙΩΜΕΝΗ ΟΡΑΣΗ, ΘΑ ΒΡΕΙΤΕ ΤΟ ΠΑΡΟΝ ΕΓΓΡΑΦΟ ΣΕ ΜΟΡΦΗ PDF ΣΤΗ ΔΙΕΥΘΥΝΣΗ WWW.SUNRISEMEDICAL.COM Η, ΕΝΑΛΛΑΚΤΙΚΑ, ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΟ ΚΑΙ ΜΕ ΜΕΓΑΛΥΤΕΡΟ ΚΕΙΜΕΝΟ, ΚΑΤΟΠΙΝ ΑΙΤΗΣΗΣ.

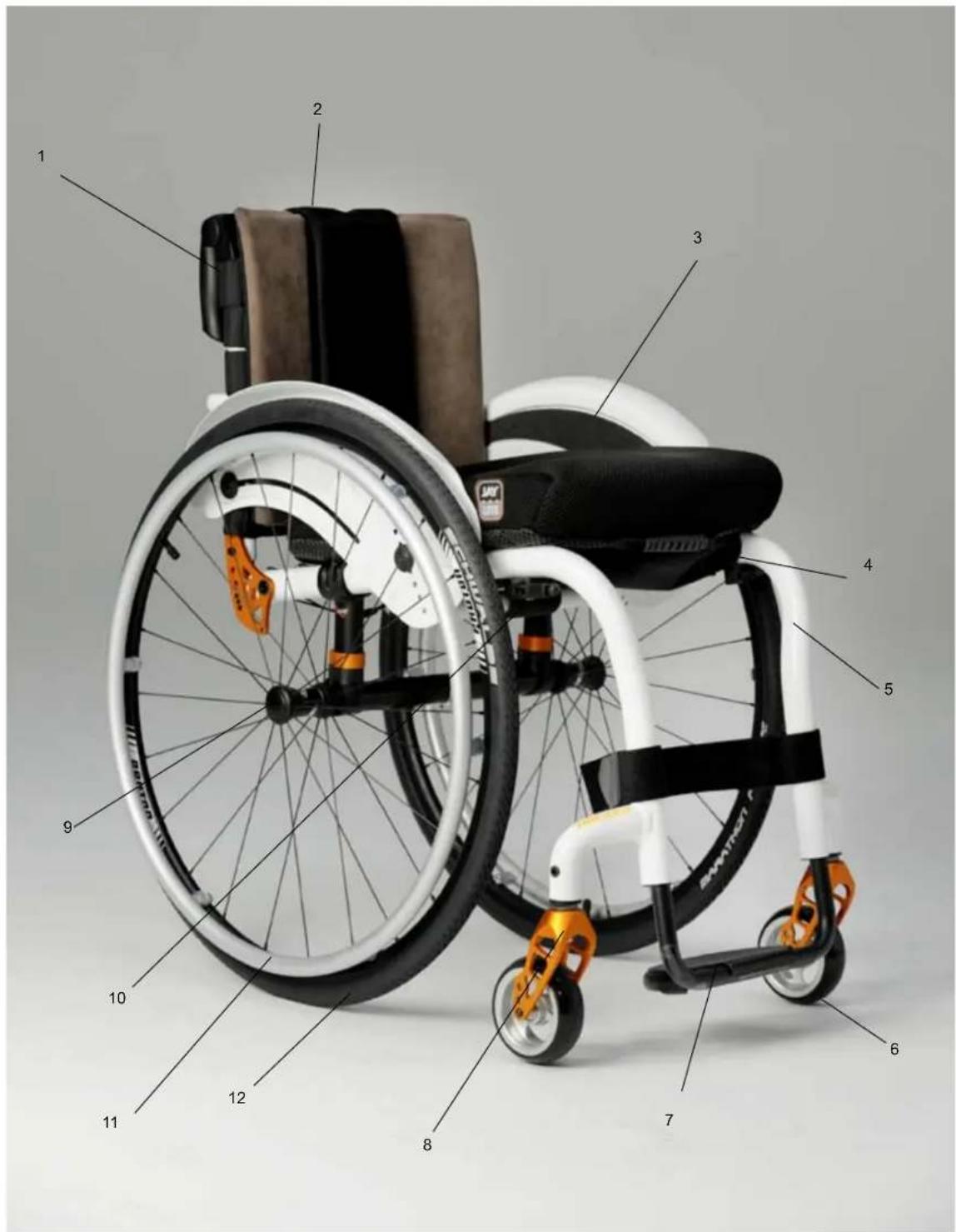

Αναπηρικές καρέκλες:

1. Λαβές ώθησης

2. Επένδυση πλάτης

3. Πλευρικό προστατευτικό

4. Ταπετσαρία καθίσματος

5. Υποστήριγμα ποδιών

6. Μικροί τροχοί

7. Βάση ποδιών

8. Πιρούνι

9. Άξονας ταχείας απασφάλισης

10. Ασφαλίσεις τροχών

11. Στεφάνι τροχού

12. Πίσω τροχός

Πίνακας περιεχομένων

Πίνακας περιεχομένων 314

Ορισμοί 314

Πρόλογος 315

Χρήση 315

Πεδίο εφαρμογής 315

1.0 Γενικές σημειώσεις για την ασφάλεια και περιορισμοί στην οδήγηση 316

2.0 Χειρισμός 318

3.0 Μεταφορά της πολυθρόνας 318

4.0 Επιλογές 318

Σωλήνες πατήματος 318

Φρένα 318

Πίσω ανάρτηση συνδέσμων 319

Ρύθμιση του άξονα ποδηλάτου χεριών 321

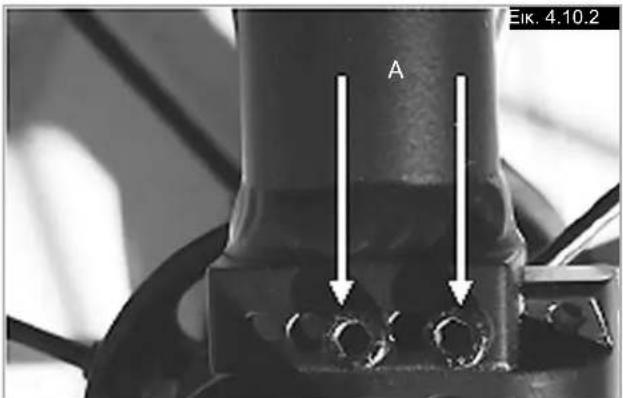

Ρύθμιση άξονα του Helium Pro 321

Ρύθμιση υποπόδιων 321

Κάθισμα 322

Επιλογές - Snoll on 322

Μικροί τροχοί 322

Ευθυγράμμιση τροχών 322

Πλάτη 323

Πλευρικό προστατευτικό 324

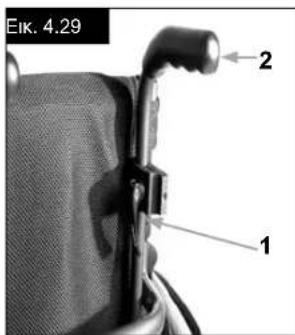

Λαβές ώθησης 325

Σωλήνες κατά της ανατροπής 325

Υποδοχή για πατερίτσες 326

Οριζόντια ζώνη 326

5.0 Ελαστικά και τοποθέτηση 327

6.0 Συντήρηση και φροντίδα 327

7.0 Διάθεση / Ανακύκλωση υλικών 328

8.0 Αντιμετώπιση προβλημάτων 328

9.0 Μεταφερσιμότητα 329

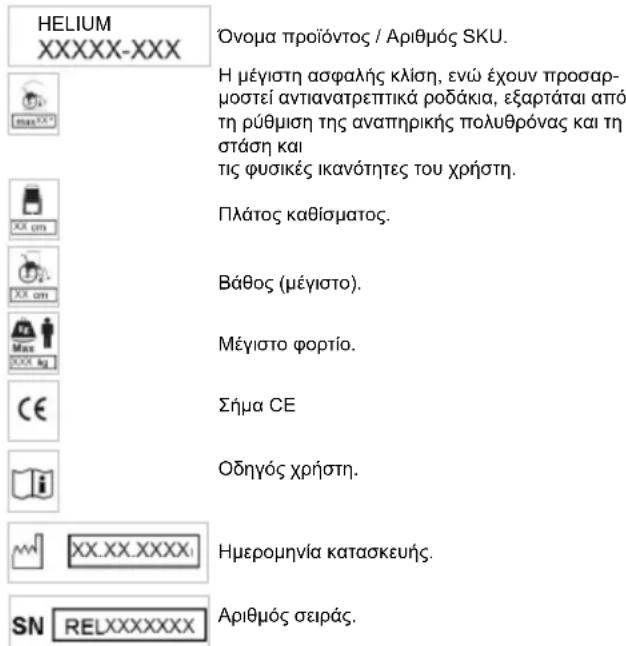

10.0 Πινακίδα ονομαστικών τιμών 331

11.0 Εγγύηση 331

12.0 Τεχνικά στοιχεία 332

13.0 Ροπή 335

ΣΗΜΕΙΩΣΗ:

Οι αναπηρικές πολυθρόνες που απεικονίζονται και περιγράφονται στο παρόν εγχειρίδιο χρήστη ενδέχεται να μην έχουν ακριβώς τις ίδιες λεπτομέρειες με το δικό σας μοντέλο. Ωστόσο, όλες οι οδηγίες παραμένουν εξολοκλήρου σχετικές, ανεξάρτητα από τις διαφορές στις λεπτομέρειες.

Ο κατασκευαστής επιφυλάσσεται του δικαιώματος να τροποποιήσει χωρίς ειδοποίηση οποιοδήποτε βάρος, διάσταση ή άλλα τεχνικά στοιχεία που περιγράφονται στο παρόν εγχειρίδιο. Όλες οι εικόνες, μετρήσεις και δυνατότητες που περιγράφονται στο παρόν εγχειρίδιο είναι προσεγγιστικές και δεν αποτελούν προδιαγραφές.

Ορισμοί

3.1 Ορισμοί των λέξεων που χρησιμοποιούνται στο παρόν εγχειρίδιο

Λέξη Ορισμός
⚠️ KINΔΥΝΟΣ!	Συμβουλή προς το χρήστη για ενδεχόμενο κίνδυνο σοβαρού τραυματισμού ή θανάτου εάν δεν τηρηθεί η συμβουλή.
⚠️ΡΟΕΙΔΟΠΟΙΗΣΗ!	Συμβουλή προς το χρήστη για ενδεχόμενο κίνδυνο τραυματισμού εάν δεν τηρηθεί η συμβουλή.
⚠️ ΠΡΟΣΟΧΗ!	Ενημερώστε το χρήστη ότι ενδέχεται να συμβεί ζημιά στον εξοπλισμό εάν δεν τηρηθεί η συμβουλή
ΣΗΜΕΙΩΣΗ:	Γενική συμβουλή ή ορθή πρακτική.
	Αναφορά σε πρόσθετο πληροφοριακό υλικό

Λέξη Ορισμός
⚠️ KINΔΥΝΟΣ!	Συμβουλή προς το χρήστη για ενδεχόμενο κίνδυνο σοβαρού τραυματισμού ή θανάτου εάν δεν τηρηθεί η συμβουλή.
⚠️ΡΟΕΙΔΟΠΟΙΗΣΗ!	Συμβουλή προς το χρήστη για ενδεχόμενο κίνδυνο τραυματισμού εάν δεν τηρηθεί η συμβουλή.
⚠️ ΠΡΟΣΟΧΗ!	Ενημερώστε το χρήστη ότι ενδέχεται να συμβεί ζημιά στον εξοπλισμό εάν δεν τηρηθεί η συμβουλή
ΣΗΜΕΙΩΣΗ:	Γενική συμβουλή ή ορθή πρακτική.
	Αναφορά σε πρόσθετο πληροφοριακό υλικό

ΣΗΜΕΙΩΣΗ:

Σημειώστε τη διεύθυνση και τον τηλεφωνικό αριθμό του τοπικού σας τεχνικού σέρβις στο χώρο που παρέχεται. Σε περίπτωση δυσλειτουργίας, επικοινωνήστε μαζί τους και δώστε τους όλες τις σχετικές λεπτομέρειες για να μπορέσουν να σας βοηθήσουν γρήγορα.

Υπογραφή και σφραγίδα αντιπροσώπου:

Πρόλογος

Αγαπητέ πελάτη,

Χαιρόμαστε ιδιαίτερα που αποφασίσατε να επιλέξετε ένα ποιοτικό προϊόν της SUNRISE MEDICAL.

Το παρόν εγχειρίδιο κατόχου παρέχει πολλές συμβουλές και ιδέες με σκοπό η καινούργια σας αναπηρική πολυθρόνα να γίνει ένας έμπιστος και αξιόπιστος σύντροφος στη ζωή σας.

Για τη Sunrise Medical, είναι πολύ σημαντικό να έχουμε καλές σχέσεις με τους πελάτες μας. Θέλουμε να σας κρατάμε ενήμερους για τις νέες και τρέχουσες εξελίξεις στην εταιρία μας. Η στενή επαφή με τους πελάτες μας σημαίνει: γρήγορο σέρβις, όσο το δυνατό λιγότερη γραφειοκρατία, στενή συνεργασία με τους πελάτες. Όταν χρειάζεται να γίνει αντικατάσταση εξαρτημάτων ή αξεσουάρ ή, αν απλά έχετε μια ερώτηση για την αναπηρική πολυθρόνα σας - θα είμαστε κοντά σας.

Θέλουμε να είστε ικανοποιημένοι με τα προϊόντα και το σέρβις μας. Στη Sunrise Medical εργαζόμαστε συνεχώς για να αναπτύξουμε τα προϊόντα μας περαιτέρω. Για το λόγο αυτό, μπορεί να προκύψουν αλλαγές στην γκάμα προϊόντων μας όσον αφορά τη μορφή, την τεχνολογία και τον εξοπλισμό. Συνεπώς, δεν μπορεί να προκύψει καμία απαίτηση από τα δεδομένα ή τις εικόνες που περιέχονται στο παρόν εγχειρίδιο κατόχου.

Το σύστημα διαχείρισης της SUNRISE MEDICAL έχει πιστοποιηθεί κατά EN ISO 9001, ISO 13485 και ISO 14001.

Ως κατασκευαστής, η SUNRISE MEDICAL, δηλώνει ότι οι ελαφρού τύπου αναπηρικές πολυθρόνες συμμορφώνονται με την κατευθυντήρια οδηγία 93/42/EWG / 2007/47/EWC.

Επικοινωνήστε με τον τοπικό σας εξουσιοδοτημένο αντιπρόσωπο της SUNRISE MEDICAL σε περίπτωση που έχετε ερωτήσεις σχετικά με τη χρήση, τη συντήρηση ή την ασφάλεια της αναπηρικής πολυθρόνας σας.

Στην περίπτωση που δεν υπάρχει εξουσιοδοτημένος αντιπρόσωπος στην περιοχή σας ή έχετε οποιαδήποτε ερώτηση, επικοινωνήστε με την Sunrise Medical είτε εγγράφως είτε τηλεφωνικά.

ΣΗΜΑΝΤΙΚΟ:

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗΝ ΑΝΑΠΗΡΙΚΗ ΠΟΛΥΘΡΟΝΑ ΣΑΣ ΜΕΧΡΙ ΝΑ ΔΙΑΒΑΣΕΤΕ ΚΑΙ

ΝΑ ΚΑΤΑΝΟΗΣΕΤΕ ΟΣΑ ΓΡΑΦΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ.

Sunrise Medical GmbH & Co. KG

Kahlbachring 2-4

Οι ανατηρικές πολυθρόνες προορίζονται αποκλειστικά για κάποιον χρήστη που δεν μπορεί να περπατήσει ή έχει περιορισμένη κινητικότητα, για τη δική του προσωπική χρήση σε εσωτερικούς και εξωτερικούς χώρους.

Το μέγιστο όριο βάρους (περιλαμβάνοντας το βάρος του χρήστη και τυχόν αξεσουάρ που είναι στερεωμένα στην αναπηρική πολυθρόνα) είναι σημειωμένο στην ετικέτα αριθμού σειράς, που είναι προσαρτημένη στο σωλήνα(άξονα) κάτω από το κάθισμα.

Η εγγύηση ισχύει μόνο εάν το προϊόν χρησιμοποιείται σύμφωνα με τις συγκεκριμένες συνθήκες και για τους προοριζόμενους σκοπούς.

Η αναμενόμενη διάρκεια λειτουργίας της αναπηρικής πολυθρόνας είναι 5 έτη.

ΜΗΝ χρησιμοποιείτε ούτε να προσαρμόζετε οποιαδήποτε εξωτερικά εξαρτήματα στην αναπηρική πολυθρόνα εάν δεν έχουν εγκριθεί επίσημα από τη Sunrise Medical.

Πεδίο εφαρμογής

Το εύρος των παραλλαγών για τα εξαρτήματα και ο αρθρωτός σχεδιασμός σημαίνει ότι μπορεί να χρησιμοποιηθεί από άτομα που δεν μπορούν να περπατήσουν ή που έχουν μειωμένη κινητικότητα οφειλόμενη σε:

• Παράλυση
- Απώλεια άκρου (ακρωτηριασμός μηρού)
• Ανωμαλία/Δυσμορφία άκρου
- Ακαμψία αρθρώσεων/τραυματισμούς αρθρώσεων
- Ασθένειες όπως καρδιακή ανεπάρκεια ή ανεπάρκεια κυκλοφορικού συστήματος, διαταραχή ισορροπίας ή καχεξία, καθώς και για ηλικιωμένα άτομα που έχουν ακόμη δύναμη στον κορμό.

Για την παροχή της κατάλληλης φροντίδας, πρέπει να λαμβάνεται υπόψη το μέγεθος του σώματος, το βάρος, η σωματική και ψυχολογική κατάσταση, η ηλικία του ατόμου, οι συνθήκες και το περιβάλλον διαβίωσης.

1.0 Γενικές σημειώσεις για την ασφάλεια και περιορισμοί στην οδήγηση

Η μηχανική και η κατασκευή αυτής της πολυθρόνας έχουν σχεδιαστεί για να παρέχουν μέγιστη ασφάλεια. Τα ισχύοντα διεθνή πρότυπα ασφάλειας είτε πληρούνται είτε τηρούνται σε μεγαλύτερο βαθμό για κάποια μέρη. Όστόσο, οι χρήστες ενδέχεται να θέσουν τον εαυτό τους σε κίνδυνο με τη λανθασμένη χρήση της αναπηρικής πολυθρόνας τους. Για την ασφάλειά σας, πρέπει πάντα να τηρείτε τους παρακάτω κανονισμούς.

Οι μη επαγγελματικές ή λανθασμένες αλλαγές ή ρυθμίσεις αυξάνουν τον κίνδυνο ατυχήματος. Ως χρήστης αναπηρικής πολυθρόνας, αποτελείται και εσείς μέρος της καθημερινής κυκλοφορίας στους δρόμους και τα πεζοδρόμια, όπως όλοι οι υπόλοιποι. Συνεπώς, θα θέλαμε να σας υπενθυμίσουμε ότι πρέπει να τηρείτε όλους τους νόμους περί οδικής κυκλοφορίας.

Na είστε προσεκτικοί όταν οδηγήσετε για πρώτη φορά αυτήν την αναπηρική πολυθρόνα. Μάθετε την αναπηρική πολυθρόνα σας.

Πριν από κάθε χρήση, πρέπει να ελέγχετε τα εξής:

• Άξονες ταχείας απασφάλισης στους πίσω τροχούς
  • Velcro στα καθίσματα και στις πλάτες
• Ελαστικά, πίεση ελαστικών και ασφαλίσεις τροχών.

Πριν αλλάξετε οποιαδήποτε ρύθμιση σε αυτήν την αναπηρική πολυθρόνα, είναι σημαντικό να διαβάσετε την αντίστοιχη ενότητα στο εγχειρίδιο κατόχου.

Οι λακκούβες ή το ανώμαλο έδαφος είναι πιθανό να προκαλέσουν την ανατροπή της ανατηρικής πολυθρόνας, ειδικά κατά την οδήγηση σε ανηφόρα ή κατηφόρα. Όταν περνάτε μετωπικά πάνω από σκαλοπάτι ή σε μια ανηφόρα, πρέπει να γέρνετε το σώμα σας προς τα εμπρός.

ΚΙΝΔΥΝΟΣ!

Μην υπερβαίνετε ΠΟΤΕ το μέγιστο φορτίο των 125 • κιλών για τον οδηγό συν οποιαδήποτε αντικείμενα μεταφέρονται στην πολυθρόνα. Αν υπερβείτε το μέγιστο φορτίο, αυτό μπορεί να οδηγήσει σε

πρόκληση ζημιάς στην πολυθρόνα ή μπορεί να πέσετε ή να αναποδογυρίσετε, να χάσετε τον έλεγχο και να προκληθεί σοβαρός τραυματισμός στο χρήστη και άλλα άτομα.

Όταν είναι σκοτεινά, να φοράτε ανοικτόχρωμα ρούχα • ή ρούχα με ανακλαστήρες, για να φαίνεστε καλύτερα. Βεβαιωθείτε ότι οι ανακλαστήρες στο πλάι και στο πίσω μέρος της αναπηρικής πολυθρόνας φαίνονται καλά. Επίσης, συνιστούμε να τοποθετήσετε ένα ενεργό φως.

Για να αποφεύγετε τις πτώσεις και τις επικίνδυνες • καταστάσεις, πρέπει πρώτα να εξασκηθείτε στη χρήση της καινούργιας σας πολυθρόνας σε επίπεδο έδαφος με καλή ορατότητα.

Όταν ανεβαίνετε ή κατεβαίνετε από την πολυθρόνα, • μη χρησιμοποιείτε τις βάσεις ποδιών. Αυτές πρέπει να αναδιπλωθούν προς τα πάνω εκ των προτέρων και να κινηθούν όσο το δυνατό προς τα έξω. Να τοποθετείτε πάντα τον εαυτό σας όσο το δυνατό πιο κοντά στο μέρος όπου θέλετε να καθίσετε.

Να χρησιμοποιείτε την πολυθρόνα σας μόνο με • σωστό τρόπο. Για παράδειγμα, αποφεύγετε να ταξιδεύετε κόντρα σε κάποιο αντικείμενο χωρίς φρενάρισμα (σκαλοπάτι, άκρο κράσπεδου) ή να πέφτετε σε κενά.

Οι ασφαλίσεις τροχών δεν προορίζονται για το • φρενάρισμα της αναπηρικής πολυθρόνας σας.

Υπάρχουν μόνο για να διασφαλίσουν ότι η αναπηρική πολυθρόνα σας δεν θα αρχίσει να κυλάει κατά λάθος.

Όταν σταματάτε σε ανομοιόμορφο έδαφος, πρέπει πάντα να χρησιμοποιείτε τις ασφαλίσεις τροχών για να αποφύγετε τέτοιο κύλισμα. Να εφαρμόζετε πάντα και τις δύο ασφαλίσεις τροχών, διαφορετικά η αναπηρική πολυθρόνα σας μπορεί να ανατραπεί.

Εξερευνήστε τις επιδράσεις που θα έχει η αλλαγή του • κέντρου βάρους στη συμπεριφορά της πολυθρόνας, για παράδειγμα, ανηφόρες, κλίσεις, κάθε διαφορά κλίσης όταν περνάτε πάνω από εμπόδια. Να το κάνετε αυτό με τη βοήθεια ενός βοηθού.

Με ακραίες ρυθμίσεις (π.χ. πίσω τροχοί στην πιο • μπροστινή θέση) και στάση που δεν είναι η ιδανική, η πολυθρόνα μπορεί να αναποδογυρίσει ακόμη και σε επίπεδο έδαφος.

Γείρετε το άνω τμήμα του σώματός σας περισσότερο • προς τα εμπρός όταν ανεβαίνετε κλίσεις και σκαλοπάτια. Γείρετε το άνω τμήμα του σώματός σας περισσότερο προς τα πίσω όταν κατεβαίνετε κλίσεις και σκαλοπάτια. Μην προσπαθείτε να ανεβείτε ούτε να κατεβείτε διαγώνια κάποια κλίση.

Αποφύγετε τη χρήση κυλιόμενων σκαλών, γεγονός • που μπορεί να οδηγήσει σε σοβαρό τραυματισμό σε περίπτωση πτώσης.

Μη χρησιμοποιείτε την αναπηρική πολυθρόνα σε • εδάφη με κλίση > 10°. Η δυναμικά ασφαλής κλίση εξαρτάται από τη διαμόρφωση της πολυθρόνας, τις ικανότητες του χρήστη και τον τρόπο οδήγησης. Επειδή οι ικανότητες και ο τρόπος οδήγησης του χρήστη δεν είναι δυνατό να προκαθοριστούν, η μέγιστη ασφαλή κλίση επίσης δεν μπορεί να καθοριστεί. Συνεπώς, αυτό πρέπει να καθοριστεί από το χρήστη με τη βοήθεια ενός συνοδού για να αποφευχθεί το αναποδογύρισμα. Συνιστάται ένθερμα οι άπειροι χρήστες να χρησιμοποιούν ροδάκια κατά της ανατροπής.

Οι λακκούβες ή το ανώμαλο έδαφος είναι πιθανό να • προκαλέσουν την ανατροπή της αναπηρικής πολυθρόνας, ειδικά κατά την οδήγηση σε ανηφόρα ή κατηφόρα.

Μη χρησιμοποιείτε την αναπηρική πολυθρόνα σε • έδαφος με λάστη ή πάγο. Μη χρησιμοποιείτε την πολυθρόνα σε μέρη όπου δεν επιτρέπονται οι πεζοί.

• Για να αποφύγετε τους τραυματισμούς στα χέρια, μην πιάνετε μεταξύ των ακτινών ή μεταξύ του πίσω τροχού και της ασφάλισης τροχού, όταν οδηγείτε την πολυθρόνα.
• Συγκεκριμένα, κατά τη χρήση ελαφριών μεταλλικών τροχών χειρός, τα δάκτυλα μπορεί να ζεσταθούν εύκολα κατά το φρενάρισμα από μεγάλη ταχύτητα ή σε εδάφη με μεγάλη κλίση.

Να επιχειρείτε να ανεβαίνετε σκαλοπάτια μόνο με τη • βοήθεια συνοδού. Αν διατίθεται εξοπλισμός για να σας βοηθάει, π.χ. ράμπες ή ανελκυστήρες ανάβασης, χρησιμοποιήστε τον. Αν δεν διατίθεται τέτοιος εξοπλισμός, η πολυθρόνα πρέπει να γερθεί και να σπρωχθεί και να μην κουβαληθεί, πάνω από τα σκαλοπάτια (2 βοηθοί). Συνιστάται οι χρήστες που υπερβαίνουν τα 100 κιλά σε βάρος να μη χρησιμοποιούν αυτό το χειρισμό στα σκαλοπάτια! Γενικά, οποιοιδήποτε σωλήνες κατά της ανατροπής πρέπει • να ρυθμιστούν εκ των προτέρων, ώστε να μην ακουμπούν τα σκαλιά. Διαφορετικά, μπορεί να προκληθεί σοβαρή πτώση. Μετά, οι σωλήνες κατά της ανατροπής πρέπει να τοποθετηθούν στη σωστή θέση τους. Βεβαιωθείτε ότι οι συνοδός κρατάει την πολυθρόνα μόνο • από τα ασφαλώς προσαρτημένα μέρη (π.χ. όχι τις βάσεις ποδιών ή τα πλευρικά προστατευτικά).

Όταν χρησιμοποιείτε την ράμπα ανύψωσης, • βεβαιθείτε ότι οι σωλήνες κατά της ανατροπής που έχουν προσαρτηθεί είναι τοποθετημένοι εκτός της περιοχής κινδύνου. Να ασφαλίζετε την ανατηρική πολυθρόνα σας σε • ανομοιόμορφο έδαφος ή κατά τη μεταφορά (π.χ. σε ένα αυτοκίνητο) με τη χρήση των φρένων. Αν και όποτε είναι δυνατό, κατά τη διάρκεια κάποιου • ταξιδιού σε ειδικό όχημα για ανάπηρους, οι χρήστες του οχήματος πρέπει να χρησιμοποιούν τα καθίσματα στο όχημα με το κατάλληλο σύστημα συγκράτησης. Αυτός είναι ο μόνος τρόπος να εξασφαλίσετε ότι οι χρήστες θα έχουν μέγιστη ασφάλεια σε περίπτωση ατυχήματος. Όταν χρησιμοποιείτε στοιχεία ασφάλειας που προσφέρει η SUNRISE MEDICAL και χρησιμοποιείτε ειδικά σχεδιασμένο σύστημα ασφάλειας, οι ελαφριές πολυθρόνες μπορεί να χρησιμοποιηθούν ως κάθισμα κατά τη μεταφορά σε ειδικό όχημα. (Βλ. κεφάλαιο «Μεταφορά»). Ανάλογα με τη διάμετρο και ρύθμιση των τροχίσκων, • αλλά και με τη ρύθμιση κέντρου βάρους της πολυθρόνας, οι τροχίσκοι μπορεί να αρχίσουν να «παίζουν» σε υψηλές ταχύτητες. Αυτό μπορεί να οδηγήσει στην ασφάλιση των τροχίσκων και η πολυθρόνα μπορεί να αναποδογυρίσει. Συνεπώς, βεβαιθείτε ότι οι τροχίσκοι είναι ρυθμισμένοι σωστά (δείτε το κεφάλαιο «Τροχίσκοι»). Συγκεκριμένα, μην ταξιδεύετε σε κλίση χωρίς φρένα, να ταξιδεύετε με μειωμένη ταχύτητα. Συνιστάται οι αρχάριοι χρήστες να χρησιμοποιούν σωλήνες κατά της ανατροπής. Οι σωλήνες κατά της ανατροπής πρέπει να • εμποδίζουν την κατά λάθος ανατροπή της πολυθρόνας προς τα πίσω. Σε καμία περίπτωση, δεν πρέπει να αντικαταστήσουν τους τροχούς μεταφοράς και να χρησιμοποιηθούν για τη μεταφορά ατόμου σε πολυθρόνα ενώ έχουν αφαιρεθεί οι πίσω τροχοί. Όταν προσπαθείτε να φτάσετε αντικείμενα (τα οποία • βρίσκονται μπροστά, στο πλάί ή πίσω από την πολυθρόνα), βεβαιθείτε ότι δεν γέρνετε πολύ μακριά από την πολυθρόνα, επειδή υπάρχει κίνδυνος ανατροπής ή κυλίσματος αν αλλάξετε το κέντρο βάρους. Αν κρεμάτε πρόσθετο φορτίο (σακίδιο ή παρόμοια αντικείμενα) επάνω στους πίσω στύλους, μπορεί να επηρεαστεί η οπίσθια σταθερότητα της πολυθρόνας σας, ιδιαίτερα όταν χρησιμοποιούνται σε συνδυασμό με ανάκλιση πλάτης. Αυτό μπορεί να προκαλέσει την ανατροπή της πολυθρόνας προς τα πίσω και την πρόκληση τραιματισμού. Για άτομα που είναι ακρωτηριασμένα στους μηρούς, • πρέπει να χρησιμοποιείτε τους σωλήνες κατά της ανατροπής.

Πριν ξεκινήσετε, ελέγξτε ότι η πίεση των ελαστικών • σας είναι σωστή. Για τους πίσω τροχούς, πρέπει να είναι τουλάχιστον 3,5 bar (350 kPa). Η μέγιστη πίεση υποδεικνύεται στο ελαστικό. Όλα τα φρένα με μοχλό στο ύψος του γόνατου λειτουργούν μόνο αν η πίεση ελαστικών είναι επαρκής και αν έχει πραγματοποιηθεί η σωστή ρύθμιση (βλ. κεφάλαιο «Φρένα»).

Αν οι αναρτήρες καθίσματος και πλάτης έχουν • υποστεί ζημιά, πρέπει να αντικατασταθούν αμέσως. Να είστε προσεκτικοί με τη φωτιά, και ιδιαίτερα με • αναμμένα τσιγάρα. Οι αναρτήρες καθίσματος και πλάτης μπορεί να πιάσουν φωτιά.

Αν η αναπηρική πολυθρόνα υπόκειται σε άμεση • ηλιοβολή για μεγάλη χρονική περίοδο, κάποια μέρη της αναπηρικής πολυθρόνας (π.χ. πλαίσιο, υποστηρίγματα ποδιών, φρένα και πλευρικό προστατευτικό) μπορεί να ζεσταθούν (>41°C). Να βεβαιώνεστε πάντα ότι οι άξονες ταχείας • απασφάλισης στους πίσω τροχούς είναι σωστά τοποθετημένοι και ασφαλισμένοι. Άν το κουμπί στον άξονα ταχείας απασφάλισης δεν πατηθεί προς τα μέσα, δεν μπορεί να αφαιρεθεί ο πίσω τροχός.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Η επίδραση των φρένων στο ύψος των γονάτων και τα γενικά χαρακτηριστικά οδήγησης εξαρτώνται από την πίεση των ελαστικών. Η αναπηρική πολυθρόνα είναι πολύ πιο ελαφριά και είναι πιο εύκολη η πραγματοποίηση ελιγμών όταν οι πίσω τροχοί είναι σωστά φουσκωμένοι και οι δύο τροχοί έχουν την ίδια πίεση.
• Βεβαιωθείτε ότι τα ελαστικά έχουν επαρκές πέλμα! Να γνωρίζετε ότι πρέπει να τηρείτε όλους τους νόμους κατά την οδήγηση σε δημόσιους δρόμους.
  • Να προσέχετε πάντα τα δάχτυλά σας όταν εργάζεστε ή ρυθμίζετε την πολυθρόνα!

Τα προϊόντα που απεικονίζονται και περιγράφονται στο παρόν εγχειρίδιο ενδέχεται να μην έχουν ακριβώς τις ίδιες λεπτομέρειες με το δικό σας μοντέλο. Ωστόσο, όλες οι οδηγίες παραμένουν εξολοκλήρου σχετικές, ανεξάρτητα από τις διαφορές στις λεπτομέρειες.

Ο κατασκευαστής επιφυλάσσεται του δικαιώματος να τροποποιήσει χωρίς ειδοποίηση οποιοδήποτε βάρος, διάσταση ή άλλα τεχνικά στοιχεία που περιγράφονται στο παρόν εγχειρίδιο. Όλες οι εικόνες, μετρήσεις και δυνατότητες που περιγράφονται στο παρόν εγχειρίδιο είναι προσεγγιστικές και δεν αποτελούν προδιαγραφές.

Εμείς στη SUNRISE MEDICAL έχουμε αποκτήσει το Πιστοποιητικό ISO 9001, το οποίο επιβεβαιώνει την ποιότητα των προϊόντων μας σε κάθε στάδιο, από το τμήμα Έρευνας και Ανάπτυξης (R & D) μέχρι την παραγωγή. Αυτό το προϊόν συμμορφώνεται με τα πρότυπα που καθορίζονται στις οδηγίες της ΕΕ. Διατίθενται προαιρετικός εξοπλισμός και αξεσουάρ με επιπλέον χρέωση.

2.0 Χειρισμός

Αξονες ταχείας απασφάλισης στον πίσω τροχό

Οι πίσω τροχοί είναι εξοπλισμένοι με άξονες ταχείας απασφάλισης.

Επομένως, μπορείτε να τοποθετείτε και να αφαιρείται τους τροχούς χωρίς τη χρήση εργαλείων.

Για να αφαιρέσετε έναν τροχό,
απλά πατήστε το κουμπί ταχείας
απασφάλισης στον άξονα (1) και τραβήξτε τον προς τα
έξω (Εικ. 1).

Κρατήστε πατημένο το κουμπί ταχείας απασφάλισης στον άξονα όταν εισάγετε τον άξονα μέσα στο πλαίσιο για τη στερέωση των πίσω τροχών. Αφήστε το κουμπί για να ασφαλίσει ο τροχός στη θέση του. Το κουμπί ταχείας απασφάλισης πρέπει να επιστρέψει στην αρχική του θέση

3.0 Μεταφορά της πολυθρόνας

Μεταφορά της πολυθρόνας

Αν αφαιρέσετε τους πίσω τροχούς, η πολυθρόνα θα παραμείνει όσο το δυνατό πιο συμπαγή. The backrest can be folded down by pulling the cord (1) (see picture 3) located on the backrest (Εικ. 2 + 3).

Οι σωλήνες πατήματος χρησιμοποιούνται από τους συνοδούς για να ανεβάσουν τους εμπρόσθιους τροχούς της αναπηρικής πολυθρόνας πάνω από ένα εμπόδιο. Απλά πατήστε πάνω στο σωλήνα για να ανατρέψετε ελαφρά την αναπηρική πολυθρόνα, για παράδειγμα, πάνω από ένα κράσπεδο ή σκαλοπάτι.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η Sunrise Medical συνιστά ένθερμα τη χρήση σωλήνα πατήματος σε κάθε μοντέλο όπου η χρήση από το συνοδό αποτελεί την κύρια προοριζόμενη χρήση. Μπορεί να προκληθεί βλάβη στους πίσω στύλους εάν χρησιμοποιείτε συνεχώς τον πίσω στύλο χωρίς σωλήνα πατήματος, ως μοχλό για να τραβάτε προς τα πίσω και να γέρνετε την αναπηρική πολυθρόνα.

Πώς να καθίσετε μόνοι σας στην αναπηρική πολυθρόνα

- Σπρώξτε την αναπηρική πολυθρόνα σε έναν τοίχο ή σε ένα σταθερό έπιπλο.

- Εφαρμόστε τα φρένα;

• Καθίστε στην αναπηρική πολυθρόνα;

- Στη συνέχεια, τοποθετήστε τα πόδια σας στο μπροστινό τμήμα των ιμάντων φτερνών (Εικ. 4.1).

Πώς να βγείτε μόνοι σας από την ανατηρική πολυθρόνα

- Εφαρμόστε τα φρένα;

• Με το ένα χέρι πάνω στον τροχό ή στο πλευρικό προστατευτικό, ο χρήστης πρέπει να γείρει ελαφρώς προς τα εμπρός για να μεταφέρει το βάρος του σώματός του στο μπροστινό άκρο του καθίσματος και στη συνέχεια να ανασηκωθεί στην όρθια θέση με τα δύο πόδια σταθερά στο έδαφος και το ένα πόδι πίσω από το άλλο (Εικ. 4.2).

Η ισχύς φρεναρίσματος μπορεί να επηρεαστεί από τη λανθασμένη τοποθέτηση και ρύθμιση των φρένων, αλλά και από πολύ χαμηλή πίεση ελαστικών.

Ασφαλίσεις τροχών

Η αναπηρική πολυθρόνα σας είναι εξοπλισμένη με δύο ασφαλίσεις τροχών. Εφαρμόζονται απευθείας στα ελαστικά. Για δέσμευση, πατήστε και τους δύο λεβιέδες φρένων προς τα εμπρός δίπλα στους αναστολείς. Για αποδέσμευση των ασφαλίσεων, τραβήξτε τους λεβιέδες πίσω στις αρχικές θέσεις τους.

Η ισχύς φρεναρίσματος μειώνεται εξαιτίας:

• Φθαρμένου πέλματος ελαστικών
• Πολύ χαμηλής πίεσης ελαστικών
• Βρεγμένων ελαστικών
• Ασφαλίσεων τροχών που δεν ρυθμίστηκαν σωστά.

Φρένα...

Οι ασφαλίσεις τροχών δεν σχεδιάστηκαν για χρήση ως φρένα για μια αναπηρική πολυθρόνα εν κίνηση. Επομένως, οι ασφαλίσεις τροχών δεν πρέπει να χρησιμοποιούνται ποτέ για το φρενάρισμα μιας κινούμενης αναπηρικής πολυθρόνας. Να χρησιμοποιείτε πάντα τα στεφάνια στους τροχούς για φρενάρισμα. Βεβαιωθείτε ότι το διάκενο μεταξύ των ελαστικών και των ασφαλίσεων τροχών συμμορφώνεται με τις δεδομένες προδιαγραφές. Για εκ νέου ρύθμιση, χαλαρώστε τη βίδα και ρυθμίστε το κατάλληλο διάκενο. Στη συνέχεια, σφίξτε ξανά τη βίδα (Εικ. 4.3 και 4.4).

⚠️ ΠΡΟΣΟΧΗ!

Μετά από κάθε ρύθμιση των πίσω τροχών, ελέγξτε το διάκενο της ασφάλισης τροχών και ρυθμίστε εκ νέου αν απαιτείται.

Επέκταση λεβιέ φρένου

Ο πιο μακρύς λεβιές βοηθάει στην ελαχιστοποίηση της προσπάθειας που απαιτείται για τη ρύθμιση των ασφαλίσεων τροχών. Η επέκταση του λεβιέ φρένων είναι βιδωμένη στα φρένα. Αν την ανυψώσετε, αναδιπλώνετε προς τα εμπρός (Εικ. 4.5).

⚠️ ΠΡΟΣΟΧΗ!

Αν τοποθετήσετε την ασφάλιση τροχών πολύ κοντά στον τροχό θα έχει ως αποτέλεσμα μεγαλύτερη προσπάθεια για τη λειτουργία. Αυτό μπορεί να έχει ως αποτέλεσμα το σπάσιμο της επέκτασης λεβιέ φρένων!

Αν γέρνετε πάνω στην επέκταση λεβιέ φρένων κατά τη μεταφορά, θα προκληθεί σπάσιμο του λεβιέ! Ο παφλασμός νερού από τα ελαστικά μπορεί να προκαλέσει τη δυσλειτουργία της ασφάλισης τροχού.

⚠️ ΠΡΟΣΟΧΗ!

Η λανθασμένη στερέωση της ασφάλισης τροχών θα έχει ως αποτέλεσμα μεγαλύτερη προσπάθεια για τη λειτουργία. Αυτό μπορεί να προκαλέσει το σπάσιμο του λεβιέ επέκτασης ασφάλισης φρένων!

Συμπαγή φρένα (κρυφά φρένα)

Τα συμπαγή φρένα βρίσκονται κάτω από τον αναρτήρα καθίσματος και λειτουργούν αν τραβήξετε τα φρένα προς τα πίσω, προς την κατεύθυνση του ελαστικού. Για τη σωστή λειτουργία των φρένων, πρέπει να το τραβήξετε μέχρι να φτάσει στους αναστολείς, (Εικ. 4.6).

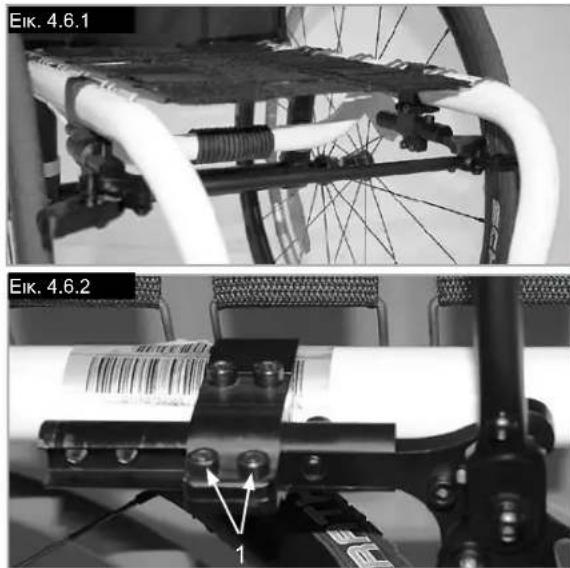

Κλείδωμα τροχών ενός βραχίονα

Το κλείδωμα τροχών ενός βραχίονα βρίσκεται κάτω από την ταπετσαρία καθίσματος και λειτουργεί εάν τραβήξετε το λεβιέ φρένων, ο οποίος βρίσκεται στην αριστερή ή δεξιά πλευρά, προς το πίσω μέρος, προς την κατεύθυνση του ελαστικού. Για να λειτουργήσουν σωστά τα φρένα, αυτό πρέπει να τραβηχθεί μέχρι να φτάσει στον αναστολέα, (Εικ. 4.6.1)

Ρύθμιση

Για να ρυθμίσετε το φρένο, χαλαρώστε τις βίδες (1) και στερεώστε το κλείδωμα φρένων εκεί όπου θα λειτουργεί σωστά (Εικ. 4.6.2).

⚠️ ΠΡΟΣΟΧΗ!

Η λανθασμένη στερέωση του κλειδώματος τροχών ενός βραχίονα μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό στο χρήστη και σε άλλα άτομα.

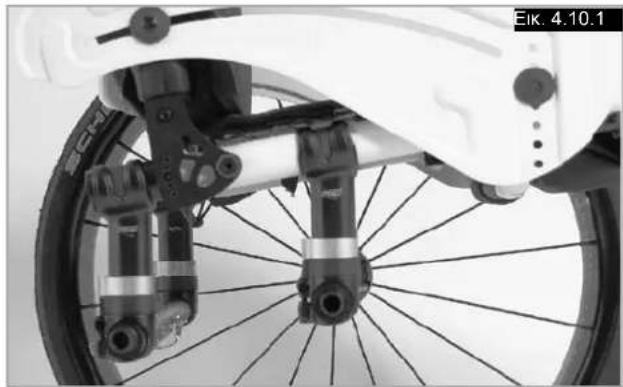

Πίσω ανάρτηση συνδέσμων

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η πίσω ανάρτηση μπορεί να επηρεάσει τη σταθερότητα της αναπηρικής πολυθρόνας. Για την αποφυγή πτώσης, ζητήστε τη βοήθεια ενός δεύτερου ατόμου (spotter) ή/και χρησιμοποιήστε ροδάκια κατά της ανατροπής όταν εξοικειώνεστε με καινούργιο εξοπλισμό.

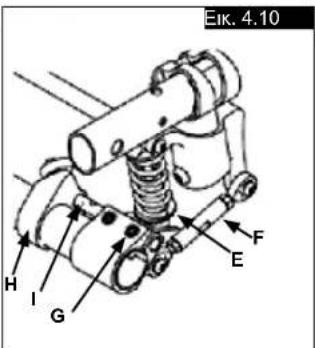

1. Ρύθμιση της πίσω ανάρτησης 4 συνδέσμων α. Για να γίνει η ανάρτηση πιο σκληρή, περιστρέψτε το ρυθμιστή προφόρτωσης ελατηρίου (Α) δεξιόστροφα (όπως κοιτάτε το σύστημα ανάρτησης από το κάτω μέρος της αναπηρικής πολυθρόνας). β. Για να γίνει η ανάρτηση πιο μαλακή, περιστρέψτε το ρυθμιστή προφόρτωσης ελατηρίου (Α) αριστερόστροφα (όπως κοιτάτε το σύστημα ανάρτησης από το κάτω μέρος της αναπηρικής πολυθρόνας).

2. Ευθυγράμμιση των βραχιόνων σύνδεσης ανάρτησης

Μη ρυθμίσετε τους βραχίονες σύνδεσης (Β) (Εικ. 4.8). Αυτές είναι ρυθμισμένες εργοστασιακά για τη διασφάλιση της σωστής τροχιάς και απόδοσης του συστήματος της πίσω ανάρτησης 4 συνδέσμων. (Βλ. επόμενη σελίδα).

Πίσω ανάρτηση συνδέσμων...

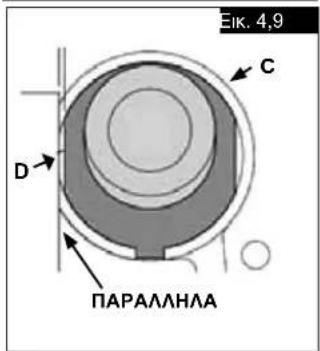

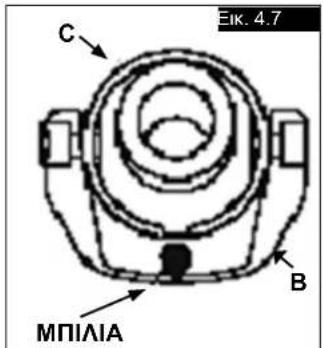

Ρύθμιση της σύγκλισης στο μηδέν

Χαλαρώστε τις βίδες των καπακιών (Α) (3 σε κάθε πλευρά, εκτός εάν η ανατηρική πολυθρόνα είναι εξοπλισμένη με ροδάκια κατά της ανατροπής, οπότε υπάρχουν 4 σε κάθε πλευρά) που ασφαλίζουν το σφιγκτήρα του σωλήνα κλίσης. Παρατηρήστε την μπίλια στο αλφάδι (Β), και περιστρέψτε το σωλήνα κλίσης (C) μέχρι να κεντραριστεί η μπίλια στο κέντρο του αλφαδιού. Τώρα η σύγκλιση είναι ρυθμισμένη στο μηδέν (Εικ. 4.7, 4.8).

Πριν σφίξετε τις βίδες (Α), βεβαιωθείτε ότι ο σωλήνας κλίσης είναι κεντραρισμένος από τα αριστερά προς τα δεξιά σε σχέση με το πλαίσιο της αναπηρικής πολυθρόνας και ότι τα επίπεδα τμήματα κάτω από τον εξωτερικό σφιγκτήρα του σωλήνα κλίσης είναι παράλληλα από την μία πλευρά στην άλλη. Το άκρο του σωλήνα κλίσης πρέπει να βρίσκεται στο ίδιο επίπεδο με το πιο εξωτερικό τμήμα του σφιγκτήρα του σωλήνα κλίσης. Ρυθμίστε τη ροπή των σφιγκτήρων (Α) στα 62 in-lbs. (7 Nm).

Ρύθμιση της σύγκλισης στο μηδέν - Εναλλακτική μέθοδος

Τοποθετήστε ολόκληρη την αναπηρική πολυθρόνα σε ένα επίπεδο και οριζόντιο τραπέζι ή σε μια επιφάνεια στο πάτωμα. Χαλαρώστε τις βίδες των καπακιών (Α) (3 σε κάθε πλευρά, εκτός εάν η αναπηρική πολυθρόνα είναι εξοπλισμένη με ροδάκια κατά της ανατροπής, οπότε υπάρχουν 4 σε κάθε πλευρά) που ασφαλίζουν το σφιγκτήρα του σωλήνα κλίσης. Εντοπίστε τις επίπεδες επιφάνειας στο μπροστινό και πίσω μέρος των βυσμάτων κλίσης (D). Τοποθετήστε ένα αντικείμενο με γωνία ακριβώς 90° (όπως, γνώμονας, γεωμετρικό τρίγωνο, κτλ.) στην επίπεδη και οριζόντια επιφάνεια και δίπλα στο επίπεδο τμήμα του βύσματος κλίσης.

Περιστρέψτε το σωλήνα κλίσης και τη διάταξη βύσματος έως ότου η επίπεδη επιφάνεια του βύσματος κλίσης να είναι παράλληλη με το εργαλείο μέτρησης (Εικ. 4.7, 4.8, 4.9, 4.10).

Πριν σφίξετε τις βίδες (Α), βεβαιωθείτε ότι ο σωλήνας κλίσης είναι κεντραρισμένος από τα αριστερά προς τα δεξιά σε σχέση με το πλαίσιο της αναπηρικής πολυθρόνας και ότι τα επίπεδα τμήματα κάτω από τον εξωτερικό σφιγκτήρα του σωλήνα κλίσης είναι παράλληλα από την μία πλευρά στην άλλη. Το άκρο του σωλήνα κλίσης πρέπει να βρίσκεται στο ίδιο επίπεδο με το πιο εξωτερικό τμήμα του σφιγκτήρα του σωλήνα κλίσης. Ρυθμίστε τη ροπή των σφιγκτήρων στα 62 in-lbs. (7 Nm).

⚠️ ΠΡΟΣΟΧΗ!

Όταν ρυθμίζετε την πίσω ανάρτηση 4 συνδέσμων, πάντα να πραγματοποιείτε μία αλλαγή τη φορά και να καταγράφετε την

αλλαγή. Αυτό απαιτεί να δείξετε υπομονή, αλλά σάς επιτρέπει να κατανοείτε πώς επηρεάζει η κάθε αλλαγή την οδήγηση

της αναπηρικής πολυθρόνας σε σχέση με την πίσω ανάρτηση.

ΣΗΜΕΙΩΣΗ– Η στερέωση του κάτω αποσβεστήρα κραδασμών είναι σχεδιασμένη για να έχει μια χαλαρή αίσθηση, ώστε να επιτρέπεται η σωστή διαδρομή ανάρτησης.

⚠️ ΠΡΟΣΟΧΗ!

Μην αφαιρείτε ποτέ το παξιμάδι κυλίνδρου (C) που συνδέει το σφιγκτήρα κλίσης με το σφιγκτήρα κλίσης του αποσβεστήρα κραδασμών.

3. Συντήρηση

Οι απαιτήσεις συντήρησης που παρατίθενται παρακάτω πρέπει να τηρούνται παράλληλα με τη γενική συντήρηση της αναπηρικής πολυθρόνας που περιγράφεται στην Ενότητα Χι.

α. Μην εφαρμόζετε λιπαντικό στις ροδέλες ή πηνία των αποσβεστήρων κραδασμών.

β. Μπορείτε να εφαρμόσετε λιπαντικό στα άκρα συνδέσμων μετά τον καθαρισμό με ένα ήπιο σαπούνι και μια μαλακή

βούρτσα.

γ. Χρησιμοποιήστε μια μαλακή βούρτσα για να καθαρίσετε σκόνη και ακαθαρσίες από το σύστημα πηνίου.
δ. Ποτέ μη χρησιμοποιείτε συσκευή πλύσης υπό πίεση για τον καθαρισμό της πίσω ανάρτησης 4 συνδέσμων.

Eik. 4.7 C B MΠΙΛΙΑ

Eik. 4.8 D

Eik. 4,9 C D ПАРАЛНАА

E1k. 4.10 H I G E F

Ρύθμιση του άξονα ποδηλάτου χεριών

Άξονας ποδηλάτου χεριών

Είναι απαραίτητη η ρύθμιση του άξονα ποδηλάτου χεριών για την εξισορρότηση του κέντρου βάρους προς τα πίσω. Αυτό επιτρέπει την ασφαλή χρήση του αξεσουάρ ποδηλάτου χεριών, (Εικ. 4.10.1).

ΚΙΝΔΥΝΟΣ!

Η χρήση του ποδηλάτου χεριών χωρίς τον άξονα ποδηλάτου χεριών καθιστά την αναπηρική πολυθρόνα ασταθή και μπορεί να προκληθεί σοβαρός τραυματισμός στο χρήστη και σε άλλα άτομα.

Ρύθμιση άξονα του Helium Pro

Πλάκα άξονα του Helium Pro (Ρύθμιση κέντρου βάρους).

Για να ρυθμίσετε το κέντρο βάρους, βγάλτε τις 2 βίδες, (Α) και μετακινήστε το βραχίονα στην προτιμώμενη θέση, (Εικ. 4.10.2). Επανατοποθετήστε και σφίξτε τις βίδες (5Nm)

Eik. 4.10.2 A

Ρύθμιση υποπόδιων

Ρύθμιση του υποστηρίγματος ποδιού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη στέκεστε στη βάση ποδιών! Ακόμη και εάν ο • χρήστης κάθεται στην πολυθρόνα, υπάρχει κίνδυνος ανατροπής και τραυματισμού. Κατά τη μεταφορά, μη στέκεστε στη βάση ποδιών. • Υπάρχει κίνδυνος ανατροπής και τραυματισμού.

Αν αποδεσμεύσετε τη βίδα (1), μπορείτε να ρυθμίσετε το υποπόδιο για να αντιστοιχεί στο μήκος των ποδιών σας και να συνδέσετε ξανά το υποπόδιο. Μπορείτε να ρυθμίσετε ξεχωριστά τη γωνία του υποστηρίγματος ποδιών αν χαλαρώσετε τις βίδες (2). Το πλευρικό προστατευτικό (3) στο υποστήριγμα ποδιών αποτρέπει την τυχαία ολίσθηση των ποδιών. Βεβαιωθείτε να σφίξετε σωστά όλες τις βίδες μετά από κάθε εργασία ρύθμισης (βλ. τη σελίδα για τη ροπή) (Εικ. 4.11 - 4.12).

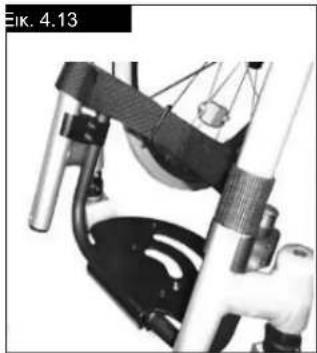

Υψηλά τοποθετημένο υποστήριγμα ποδιών

Το υψηλά τοποθετημένο υποστήριγμα ποδιών είναι στερεωμένο στο εσωτερικό μέρος του πλαισίου και επιτρέπει υψηλότερη θέση του υποστηρίγματος ποδιών (Εικ. 4.13).

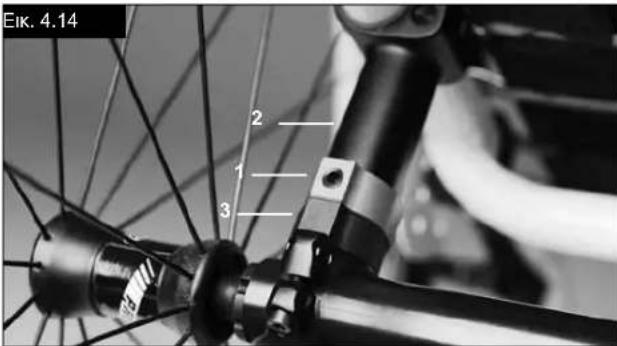

Ρύθμιση ύψους καθίσματος

Για να ρυθμίσετε το ύψος του πίσω καθίσματος, αποδεσμεύστε τις βίδες άλεν (1) (μία σε κάθε πλευρά), που στερεώνουν το σφιγκτήρα στο στέλεχος του άξονα (2). Αφαιρέστε το βραχίονα αποστάτη (3) για να ρυθμίσετε το ύψος καθίσματος κατά +/- 1 εκατοστό. Για μεγάλες ρυθμίσεις, μειώστε το μήκος του στελέχους του άξονα, όπως απαιτείται.

Σφίξτε τις 2 βίδες allen έως τα 7 Nm. (Εικ. 4.14).

ΣΗΜΕΙΩΣΗ:

Ενδέχεται να απαιτείται μια ρύθμιση στη γωνία των μικρών τροχών κατά τη ρύθμιση του πίσω ύψους καθίσματος.

Ταπετσαρία καθίσματος

Για να σφίξετε την επένδυση, χρησιμοποιήστε τους ιμάντες κάτω από την επένδυση.

Eik. 4.14 2 1 3

Επιλογές - Snoll on

Δείτε το ξεχωριστό Εγχειρίδιο χρήστη για λεπτομέρειες σχετικά με το αξεσουάρ Snoll On.

Μικροί τροχοί

Τροχίσκος, προσαρμογέας τροχίσκου, περόνη τροχίσκου

Περιστασιακά, η ανατηρική πολυθρόνα μπορεί να κατευθύνεται λίγο προς τα δεξιά ή προς τα αριστερά ή οι τροχίσκοι μπορεί να «ψιλοπαίζουν». Αυτό μπορεί να προκαλείται από τα εξής:

• Η κίνηση τροχών προς τα εμπρός ή πίσω δεν έχει ρυθμιστεί σωστά.
  • Η γωνία των τροχίσκων δεν έχει ρυθμιστεί σωστά.
• Η πίεση αέρα στον τροχίσκο ή/και στους πίσω τροχούς δεν είναι σωστή. Οι τροχοί δεν περιστρέφονται ομαλά.

Απαιτείται βέλτιστη ρύθμιση των τροχίσκων για να κινείται η αναπηρική πολυθρόνα σε ευθεία γραμμή.

Οι τροχίσκοι πρέπει πάντα να ρυθμίζονται από εξουσιοδοτημένο αντιπρόσωπο. Οι πλάκες των τροχίσκων πρέπει να ρυθμιστούν εκ νέου και οι ασφαλίσεις τροχών πρέπει να ελέγχονται κάθε φορά που αλλάζει η θέση των πίσω τροχών.

Ρύθμιση του μικρού τροχού

Για να διασφαλίσετε ότι και οι δύο περόνες είναι ρυθμισμένες παράλληλα, απλώς μετρήστε τα δόντια που φαίνονται στις δύο πλευρές. Αφού ρυθμίσετε την περόνη τροχίσκου, τα δόντια εγγυώνται μια ασφαλή θέση και επιτρέπουν ρύθμιση κατά 16° σε βήματα των 2°. Χρησιμοποιήστε την επίπεδη πλευρά στο μπροστινό τμήμα της περόνης τροχίσκου για να ελέγξετε τη θέση ορθής γωνίας προς το δάπεδο (Εικ. 4.15).

Ο πατενταρισμένος σχεδιασμός επιτρέπει την περιστροφή της περόνης τροχίσκου, ώστε να μπορεί να ρυθμιστεί εκ νέου σε ορθή γωνία προς το δάπεδο όταν αλλάζει η γωνία καθίσματος.

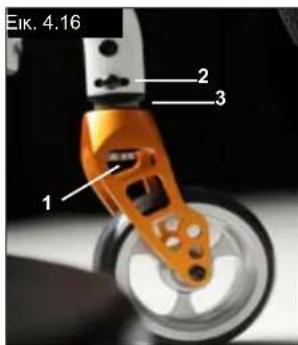

Ρύθμιση της σταθερότητας κατεύθυνσης

Αποδεσμεύστε τις βίδες άλεν (1) στο κάτω μέρος της περόνης. Στη συνέχεια, μπορείτε να χαλαρώσετε τη βίδα (2). Τώρα μπορείτε να περιστρέψετε τη μαύρη υποδοχή (3) προς τα αριστερά ή προς τα δεξιά.

Αριστερά - η πολυθρόνα τραβάει προς τα αριστερά Δεξιά - η πολυθρόνα τραβάει προς τα δεξιά Στη συνέχεια, σφίξτε ξανά τη βίδα (2). Ρυθμίστε γωνία 90° από την περόνη έως το δάπεδο.

Τώρα σφίξτε ξανά τη βίδα (1). (Εικ. 4.16).

Eik. 4.15 +8 -8

Eik. 4.16 1 2 3

Ευθυγράμμιση τροχών

Ρύθμιση της ευθυγράμμισης τροχών

Σημαντικό: Για την επίτευξη της καλύτερη δυνατής κίνησης, πρέπει να ρυθμίσετε τους πίσω τροχούς στη βέλτιστη θέση τους, γεγονός που σημαίνει τη σωστή ρύθμιση της ευθυγράμμισης τροχών.

Για να το κάνετε αυτό, μετρήστε την απόσταση μεταξύ των δύο τροχών, εμπρός και πίσω, για να διασφαλίσετε ότι είναι παράλληλοι μεταξύ τους.

Η διαφορά μεταξύ των δύο μετρήσεων δεν πρέπει να υπερβαίνει τα

5 χλοτ.

Για τη ρύθμιση των τροχών ώστε να είναι παράλληλοι, χαλαρώστε τις βίδες και περιστρέψτε ανάλογα το περίβλημα άξονα. Βεβαιωθείτε ότι σφίξατε σωστά όλες τις βίδες μετά από κάθε εργασία ρύθμισης (βλ. τη σελίδα για τη ροπή).

Ρύθμιση τροχιάς HELIUM

Ρύθμιση σύγκλισης προς τα μέσα/σύγκλισης προς τα έξω στο μηδέν

ΣΗΜΕΙΩΣΗ: Μια αναπηρική πολυθρόνα με κυλίνδρους με κλίση 0° δεν μπορεί να έχει σύγκλιση προς τα μέσα ή σύγκλιση προς τα έξω. Η ρύθμιση αυτή είναι απαραίτητη μόνο με κυλίνδρους με κλίση 3° και 6°.

Ο όρος «σύγκλιση προς τα μέσα» ή «σύγκλιση προς τα έξω» ορίζει πόσο καλά οι πίσω τροχοί της πολυθρόνας είναι ευθυγραμμισμένοι σε σχέση με το έδαφος. Αυτό καθορίζει πόσο καλά θα κινείται η αναπηρική πολυθρόνα. Όταν η σύγκλιση προς τα μέσα είναι ρυθμισμένη στο μηδέν, υπάρχει κανονική αντίσταση ή η αντίσταση κύλισης.

Για ρύθμιση της σύγκλισης προς τα μέσα/σύγκλισης προς τα έξω στο μηδέν: Χαλαρώστε τις βίδες allen (1) (1 σε κάθε πλευρά), οι οποίες ασφαλίζουν το σφιγκτήρα σωλήνα γωνίας. Ελέγξτε την μπίλια στο οριζόντιο (2) επίπεδο και περιστρέψτε το σωλήνα γωνίας (3) μέχρι η μπίλια να είναι στο κέντρο. Τώρα, η σύγκλιση προς τα μέσα είναι μηδέν. Πριν σφίξετε τις βίδες (1), ελέγξτε ότι ο σωλήνας κλίσης είναι κεντραρισμένος από αριστερά προς τα δεξιά. Το διάκενο πρέπει να είναι το ίδιο και στις δύο πλευρές ή δεν πρέπει να υπάρχει καθόλου διάκενο. Σφίξτε τις βίδες έως τα 7 Nm. (Εικ. 4.17 - 4.19).

Ρύθμιση του πλάτους της πίσω βάσης τροχών: Η πίσω βάση τροχών ορίζεται ως η απόσταση μεταξύ της άνω πλευράς των πίσω τροχών και των σωλήνων της πλάτης και αντιπροσωπεύεται από την εργοστασιακή ρύθμιση (1,25 εκατοστά). Αυτή πρέπει να αυξηθεί αν πρέπει να δημιουργηθεί μεγαλύτερο διάκενο μεταξύ των ελαστικών και των προαιρετικών υποστηριγμάτων βραχιόνων με ρυθμιζόμενο ύψος (Εικ. 4.20).

ΣΗΜΕΙΩΣΗ: Κατά τη ρύθμιση της πίσω βάσης τροχών, ρυθμίστε πρώτα τον έναν τροχό και μετά τον άλλον. Αν χαλαρώσουν και οι δύο πλευρές ταυτόχρονα, θα αλλάξει η ρύθμιση της σύγκλισης προς τα μέσα/σύγκλισης προς τα έξω. Για να ρυθμίσετε την πίσω βάση τροχών, τα μέρη της κλίσης (4) μετακινούνται τηλεσκοπικά μέσα ή έξω από το σωλήνα κλίσης (5) και ασφαλίζουν στη θέση τους όταν φτάσουν στο άκρο. Χαλαρώστε τη βίδα (6) (που βρίσκεται πιο κοντά στο σωλήνα κλίσης) στην αριστερή πλευρά της πολυθρόνας. Μετακινήστε τον άξονα ταχείας αποδέσμευσης προς τα μέσα ή προς τα έξω για την επίτευξη της επιθυμητής βάσης τροχού. Σφίξτε τις βίδες έως τα 7 Nm. Επαναλάβετε αυτή τη διαδικασία στη δεξιά πλευρά της αναπηρικής πολυθρόνας και ρυθμίστε το διάκενο ώστε να είναι το ίδιο με αυτό στην αριστερή πλευρά.

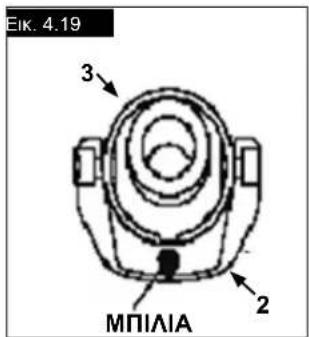

Eik. 4.19 3 2 MΠΑΙΑ

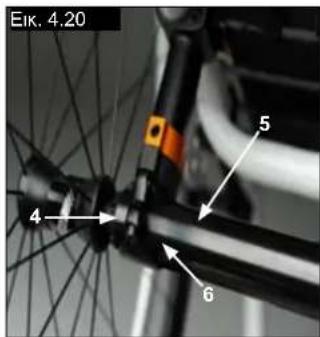

Eik. 4.20 4 5 6

Πλάτη

Πλάτη με ρυθμιζόμενη γωνία

Μπορείτε να ρυθμίσετε τη γωνία της πλάτης αν αλλάξετε τη θέση του πίρου στη στερέωση πλάτης. Ο πείρος (1) πρέπει να τοποθετηθεί πλήρως στη θέση του, και να ασφαλίσει, στο διάγραμμα οπών και στις δύο πλευρές. Αυτό σας παρέχει ρύθμιση γωνίας των 8,5°.

Τοποθετήστε τους κόκκινους πλαστικούς πίρους στις αχρησιμοποίητες οπές. Για μικρότερο βήμα γωνίας (3,5°), ανοίξτε τη βίδα allen (2) και ρυθμίστε ξανά τη βίδα στη δεύτερη οπή. Χρησιμοποίηστε την ανάλογη δύναμη ροπής (βλ. πίνακα) για να σφίξετε τη βίδα (2).

Αυτό σας παράσχει αλλαγή 12° στην πίσω γωνία. Στη συνέχεια, μετακινήστε τον πείρο (1) προς την αντίθετη κατεύθυνση στην επόμενη οπή, για να αποκτήσετε αλλαγή 12° - 8° = 3,5°. (Εικ. 4.21)

Για να μειώσετε το «παίξιμο» στην πλάτη, μπορείτε να αποδεσμεύσετε το παξιμάδι (1). Στη συνέχεια, μπορείτε να ρυθμίσετε τη βέλτιστη θέση χρησιμοποιώντας τη βίδα ρύθμισης (2). Στη συνέχεια, σφίξτε ξανά το παξιμάδι (1). (Εικ. 4.22).

⚠️ ΠΡΟΣΟΧΗ!

Πρέπει να σφίξετε ξανά τις βίδες. Διαφορετικά, θα χαθεί η ρύθμιση γωνίας.

Αναδίπλωση πλάτης

Τραβήξε το καλώδιο για να απασφαλίσετε την πλάτη. Ταυτόχρονα, σπρώξε την προς τα εμπρός για να την αναδιπλώσετε προς τα κάτω. Για να επιστρέψετε την πλάτη στην αρχική θέση της, πρέπει να την τραβήξετε όσο το δυνατό πιο πίσω, μέχρι να κλειδώσει στη θέση της και στις δύο πλευρές.

⚠️ ΠΡΟΣΟΧΗ!

Όταν αναδιπλώνετε την πλάτη προς τα κάτω, βεβαιωθείτε να μην πιαστούν τα δάκτυλά σας.

Ρυθμιζόμενος αναρτήρας πλάτης

Μπορείτε να ρυθμίσετε το τέντωμα του ρυθμιζόμενου αναρτήρα πλάτης με τη χρήση ορισμένων ιμάντων. Μπορείτε να αποκτήσετε πρόσβαση στην επένδυση του αναρτήρα πλάτης από το εσωτερικό μέσω ενός ανοίγματος και μπορείτε να προσθέσετε μαξιλάρια ανάλογα με τις ατομικές ανάγκες σας (Εικ. 4.23).

Πλάτη με ρυθμιζόμενο ύψος

Μπορείτε να ρυθμίσετε την πλάτη σε διάφορα ύψη πλάτης σε βήματα των 2,5 εκ. Τα εύρη ρύθμισης είναι 25 - 30 εκ., 30 - 35 εκ., 35 - 40 εκ. και 40 - 45 εκ. Αποδεσμεύστε τις βίδες (1+2) και ρυθμίστε την πλάτη στο επιθυμητό ύψος. Σφίξτε ξανά τις βίδες (βλ. τη σελίδα για τη ροπή). (Εικ. 4.24).

Πλευρικό προστατευτικό

Υποστηρίγματα βραχιόνων με ρυθμιζόμενο ύψος μονού στύλου (Εικ. 4.25 - 4.28).

1. Τοποθέτηση α. Ολισθήστε τον εξωτερικό στύλο του υποστηρίγματος βραχιόνων στην υποδοχή που είναι στερεωμένη στο πλαίσιο της αναπηρικής πολυθρόνας.

β. Το υποστήριγμα βραχιόνων θα ασφαλίσει αυτόματα στη θέση του.

1. Ρύθμιση ύψους α. Περιστρέψτε το μοχλό απασφάλισης ύψους (2) έως το δεύτερο αναστολέα. β. Ολισθήστε τη βάση του υποστηρίγματος βραχιόνων προς τα επάνω ή προς τα κάτω στο επιθυμητό ύψος. γ. Επαναφέρετε το μοχλό στη θέση ασφάλισης δίπλα στο στύλο του υποστηρίγματος βραχιόνων. δ. Πιέστε τη βάση βραχίονα (4) μέχρι ο άνω στύλος του βραχίονα να ασφαλίσει καλά στη θέση του.

2. Αφαίρεση του υποστηρίγματος βραχιόνων α. Τραβήξτε στο μοχλό 3 και ανυψώστε ολόκληρο το βραχίονα.

3. Επανατοποθέτηση υποστηρίγματος βραχιόνων α. Ολισθήστε το υποστήριγμα βραχιόνων πίσω στην υποδοχή μέχρι ο βραχίονας να ασφαλίσει στη θέση του.

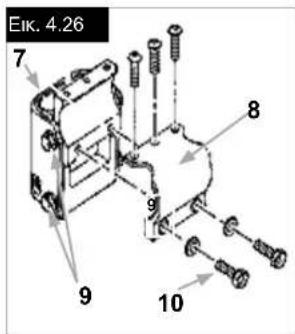

Προσδεση υποδοχησ υποστηριγματοσ βραχιονων (Εικ. 4.25 - 4.28).

Ρύθμιση της εφαρμογής της υποδοχής του υποστηρίγματος βραχιόνων Για να σφίξετε ή να χαλαρώσετε την εφαρμογή του εξωτερικού στύλου του υποστηρίγματος βραχιόνων στην υποδοχή:

1. Χαλαρώστε τα τέσσερα μπουλόνια ρύθμισης της υποδοχής (9) στις πλευρές της υποδοχής.
2. Με το υποστήριγμα βραχιόνων στην υποδοχή (7), σφίξτε την υποδοχή για να πετύχετε την επιθυμητή εφαρμογή.
3. Σφίξτε τα τέσσερα μπουλόνια (9). (144 in-lbs, 16,3 Nm)

Ρύθμιση θέσης

1. Χαλαρώστε τα δύο μπουλόνια σύσφιξης (10) μέχρι να χαλαρώσει ο σφιγκτήρας.
2. Ολισθήστε την υποδοχή του υποστηρίγματος βραχιόνων στην επιθυμητή θέση.
3. Σφίξτε.

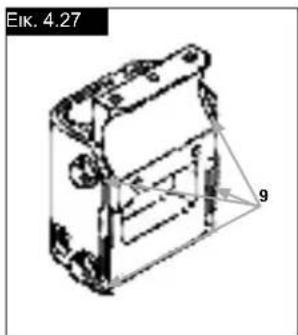

Εικ. 4.25 - 4.28 Εξαρτήματα

1. Εξωτερικός στύλος του υποστηρίγματος βραχιόνων
2. Μοχλός απασφάλισης ύψους
3. Μοχλός απασφάλισης
4. Βάση του υποστηρίγματος βραχιόνων
5. Ράβδος μεταφοράς
6. Πλαϊνός πίνακας
7. Δέκτης
8. Σφιγκτήρας
9. Μπουλόνια ρύθμισης δέκτη
10. Μπουλόνια σύσφιξης

Eik. 4.25 1 2 3 4 5 6 7 9

Eik. 4.26 7 8 9 10

Λαβές ώθησης με ρυθμιζόμενο ύψος

Οι λαβές αυτές είναι ασφαλισμένες με πείρους για την αποφυγή της ακούσιας ολίσθησής τους προς τα έξω. Αν ανοίξετε το λεβιέ ταχείας απασφάλισης (1) καθίσταται δυνατή η ρύθμιση του ύψους των λαβών ώθησης (2) ανάλογα με τις ατομικές ανάγκες σας. Καθώς μετακινείται ο λεβιές, θα ακούσετε ένα μηχανισμό ασφάλισης. Τώρα μπορείτε εύκολα να τοποθετήσετε τη λαβή ώθησης όπως επιθυμείτε. Το παξιμάδι στο λεβιέ καθορίζει πόσο σφικτά στερεωμένες είναι οι λαβές ώθησης στη θέση τους. Αν το παξιμάδι είναι χαλαρό μετά τη ρύθμιση του λεβιέ, η λαβή ώθησης θα είναι επίσης πολύ χαλαρή. Περιστρέψτε τη λαβή ώθησης από την μία πλευρά στην άλλη για να βεβαιωθείτε ότι είναι αρκετά σφικτά στερεωμένη στη θέση της. Μετά τη ρύθμιση του ύψους λαβής, να σφίγγνετε πάντα καλά το λεβιέ (1) στη θέση του. Αν ο λεβιές δεν είναι ασφαλισμένος, μπορεί να προκύψουν τραυματισμοί όταν ανεβαίνετε σκάλες. (Εικ. 4.29).

ΣΗΜΕΙΩΣΗ – Αν οι λαβές ώθησης με ρυθμιζόμενο ύψος δεν είναι σωστά τοποθετημένες, υπάρχει κίνδυνος να δημιουργηθεί «παίξιμο» ή να βγουν από τη θέση τους. Βεβαιωθείτε ότι οι σχετικές βίδες είναι σωστά σφιγμένες.

Αναδιπλούμενες λαβές ώθησης

Αν δεν χρησιμοποιούνται οι λαβές ώθησης, μπορείτε να τις αναδιπλώσετε προς τα κάτω πατώντας το κουμπί (2). Όταν τις χρειαστείτε ξανά, απλά διπλώστε τις ξανά προς τα επάνω μέχρι να ασφαλίσουν στη θέση τους. (Εικ. 4.30).

Eik. 4.29 1 2

Eik. 4.30 2

Σωλήνες κατά της ανατροπής

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η Sunrise Medical συνιστά αντιανατρεπτικά ροδάκια για όλες τις πολυθρόνες. Όταν τοποθετείτε σωλήνες κατά της ανατροπής, χρησιμοποιήστε ροπή 7 Nm.

1. Πέρασμα των σωλήνων κατά της ανατροπής μέσα στο σφιγκτήρα:

a. Πατήστε το πίσω κουμπί στο σωλήνα αντιανατρεπτικών τροχών στον προσαρμογέα του σωλήνα κατά της ανατροπής, ώστε και οι δύο πίροι απασφάλισης να κινηθούν προς τα μέσα.

β. Περάστε τους σωλήνες κατά της ανατροπής (1) στον προσαρμογέα του σωλήνα κατά της ανατροπής.

γ. Περιστρέψτε τους σωλήνες αντιανατρεπικών τροχών προς τα κάτω μέχρι ο πίρος απασφάλισης να ασφαλίσει μέσα στο σφιγκτήρα.

δ. Τοποθετήστε το δεύτερο σωλήνα κατά της ανατροπής με τον ίδιο τρόπο.

2. Ρύθμιση των σωλήνων κατά της ανατροπής

Για την επίτευξη της σωστής απόστασης από το έδαφος ίση με περίπου 2,5 εκ. έως 5,0 εκ.,(1" έως 2") πρέπει να ανυψώσετε ή να χαμηλώσετε τους σωλήνες αντιανατρεπικών τροχών.

Πατήστε το κουμπί αποδέσμευσης των σωλήνων κατά της ανατροπής, ώστε και οι δύο πείροι αποδέσμευσης να τραβηχθούν προς τα μέσα. Μετακινήστε τον εσωτερικό σωλήνα προς τα επάνω ή προς τα κάτω για να μπει μέσα στις οπές ύψους που παρέχονται. Αφήστε το κουμπί.

Τοποθετήστε το δεύτερο αντιανατρεπικό τροχό με τον ίδιο τρόπο. Οι δύο τροχοί πρέπει να είναι στο ίδιο ύψος. (Εικ. 4.31).

⚠️ KINΔΥΝΟΣ!

Η Sunrise Medical συνιστά τη χρήση σωλήνων κατά της ανατροπής:

Αν οἱ σωλήνες κατά της ανατροπής δεν είναι τοποθετημένοι ή έχουν τοποθετηθεί λανθασμένα, υπάρχει κίνδυνος ανατροπής και τραυματισμού.

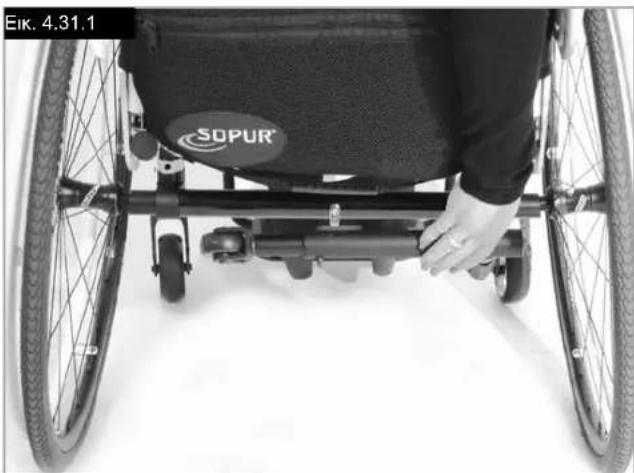

Ενεργό σύστημα κατά της ανατροπής/αναστροφής προς τα επάνω

Το ενεργό σύστημα κατά της ανατροπής/αναστροφής προς τα επάνω είναι στερεωμένο στην αριστερή ή δεξιά πλευρά του σωλήνα άξονα. Εάν το πιέσετε προς το σωλήνα άξονα, μπορει να αναδιπλωθεί προς τα κάτω για λειτουργία, (Εικ. 4.31.1).

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βεβαιωθείτε ότι το σύστημα κατά της ανατροπής ασφαλίζει στην τελική θέση του. Ένα ενεργό σύστημα κατά της ανατροπής, το οποίο δεν είναι ασφαλισμένο, μπορεί να προκαλέσει σοβαρό τραυματισμό του χρήστη.

Αντιανατρεπικοί τροχοί...

Ενεργό σύστημα κατά της ανατροπής για τον αθλητισμό

Για να αφαιρέστε το ενεργό σύστημα κατά της ανατροπής για τον αθλητισμό, πατήστε το κουμπί του πίρου ταχείας αποδέσμευσης και τραβήξτε το προς τα έξω. Στη συνέχεια, τραβήξτε προς τα έξω το σωλήνα από το δέκτη κατά της ανατροπής, (4.31.2 - 4.31.3).

Υποδοχή για πατερίτσες

Υποδοχή για πατερίτσες

Η συσκευή αυτή επιτρέπει να μεταφέρετε τις πατερίτσες απευθείας πάνω στην αναπηρική πολυθρόνα. Διαθέτει θηλιά Velcro για να στερεώνετε τις πατερίτσες ή άλλα βοηθήματα.

⚠️ ΠΡΟΣΟΧΗ!

Μην προσπαθήσετε ποτέ να αφαιρέσετε τις πατερίτσες ή άλλα βοηθήματα εν κινήσει.

Οριζόντια ζώνη

KINΔΥΝΟΣ!

Πριν χρησιμοποιήσετε την αναπηρική πολυθρόνα • βεβαιωθείτε να φορέσετε την οριζόντια ζώνη. Πρέπτει να ελέγχετε την οριζόντια ζώνη σε καθημερινή • βάση για να βεβαιωθείτε ότι δεν φέρει εμπόδια ή • δυσμενείς φθορές.

Βεβαιωθείτε ότι η οριζόντια ζώνη είναι σωστά • ασφαλισμένη και ρυθμισμένη πριν από τη χρήση. Εάν η ζώνη είναι πολύ χαλαρή, μπορεί να έχει ως αποτέλεσμα ο χρήστης να ολισθήσει προς τα κάτω και να υποστεί κίνδυνο ασφυξίας ή την πρόκληση σοβαρού τραυματισμού.

Η οριζόντια ζώνη τοποθετείται στην αναπηρική πολυθρόνα όπως φαίνεται στις εικόνες. Η ζώνη ασφαλείας αποτελείται από δύο μισά. Αυτά τοποθετούνται με τη χρήση του υπάρχοντος μπουλονιού συγκράτησης καθίσματος που είναι τοποθετημένο μέσω του κρίκου στη ζώνη. Η ζώνη δρομολογείται κάτω από το πίσω μέρος του πλευρικού πίνακα. (Εικ. 4.32)

Ρυθμίστε τη θέση της ζώνης ώστε οι αγκράφες να βρίσκονται στο κέντρο του καθίσματος. (Εικ. 4.33)

Προσαρμόστε την οριζόντια ζώνη ανάλογα με τις ανάγκες του χρήστη ως εξής:

Για μείωση του μήκους ζώνης	Για αύξηση του μήκους ζώνης
Τροφοδοτήστε την ελεύθερη ζώνη μέσω της αρσενικής αγκράφας και των προσαρμοστών ολίσθησης. Βεβαιωθείτε ότι η ζώνη δεν σχηματίζει θηλιά στην αρσενική αγκράφα.	Τροφοδοτήστε την ελεύθερη ζώνη μέσω των προσαρμοστών ολίσθησης και της αρσενικής αγκράφας για μεγαλύτερο μήκος ζώνης.

Όταν στερεωθεί, ελέγξτε την απόσταση μεταξύ της οριζόντιας ζώνης και του χρήστη. Όταν είναι σωστά προσαρμοσμένη, δεν είναι δυνατό να εισάγετε κάτι πιο πλατύ από τη λεπτή όψη του χεριού ανάμεσα από την οριζόντια ζώνη και το χρήστη. (Εικ. 4.34)

Οριζόντια ζώνη...

Η οριζόντια ζώνη πρέπει να στερεωθεί με τρόπο ώστε η ζώνη να βρίσκεται σε γωνία 45 μοιρών κατά μήκος της λεκάνης του χρήστη. Όταν είναι σωστά προσαρμοσμένη, ο χρήστης πρέπει να κάθεται όρθια και να είναι όσο το δυνατό πιο πίσω στο κάθισμα. Η οριζόντια ζώνη πρέπει να μην επιτρέπει την ολίσθηση του χρήστη προς τα κάτω στο κάθισμα. (Εικ. 4.35)

Για στερέωση της αγκράφας: Σπρώξτε δυνατά την αρσενική αγκράφα μέσα στη θηλυκή αγκράφα.

Για αποδέσμευση της ζώνης: Πατήστε τα εκτεθειμένα πλευρικά μέρη της αρσενικής αγκράφας και σπρώξτε προς το κέντρο ενώ τραβάτε απαλά τα δύο μέρη μεταξύ τους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αν έχετε απορίες σχετικά με τη χρήση και λειτουργία • της οριζόντια ζώνης,ζητήστε βοήθεια από τον επαγγελματία υγειονομικής περίθαλψης, το άτομο που σας φροντίζει ή το συνοδό σας.

Η οριζόντια ζώνη πρέπει να τοποθετείται μόνο από • εγκεκριμένο αντιπρόσωπο / πράκτορα της Sunrise Medical.

Η οριζόντια ζώνη πρέπει να προσαρμόζεται μόνο • από επαγγελματία ή εγκεκριμένο αντιπρόσωπο / πράκτορα της Sunrise Medical.

Η οριζόντια ζώνη πρέπει να ελέγχεται σε καθημερινή · βάση για να διασφαλιστεί ότι είναι σωστά προσαρμοσμένη και δεν φέρει εμπόδια ή επιβλαβή φθορά.

Η Sunrise Medical δεν ενθαρρύνει τη μεταφορά • οποιουδήποτε ατόμου σε όχημα με τη χρήση αυτής της οριζόντιας ζώνης ως μέσο συγκράτησης.

Δείτε το φυλλάδιο μεταφοράς της Sunrise Medical για περισσότερες συμβουλές σχετικά με τη μεταφορά.

Συντήρηση:

Να ελέγχετε αν υπάρχουν ενδείξεις φθοράς ή ζημιάς στην οριζόντια ζώνη και στα συστατικά μέρη ασφάλισης σε τακτά χρονικά διαστήματα. Αντικαταστήστε αν απαιτείται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η οριζόντια ζώνη πρέπει να προσαρμόζεται ανάλογα με τις ανάγκες του τελικού χρήστη, όπως περιγράφεται παραπάνω. Η Sunrise Medical συνιστά να ελέγχεται σε τακτική βάση το μήκος και η τοποθέτηση της ζώνης για να μειωθεί ο κίνδυνος της ακούσιας εκ νέου προσαρμογής της ζώνης σε υπερβολικό μήκος από το χρήστη.

5.0 Ελαστικά και τοποθέτηση

Τα στερεά ελαστικά από καουτσούκ είναι στάνταρ. Με τα ελαστικά με αέρα, να βεβαιώνεστε πάντα ότι έχουν τη σωστή πίεση αέρα. Διαφορετικά, μπορεί να επηρεαστεί η απόδοση της αναπηρικής πολυθρόνας. Αν η πίεση των ελαστικών είναι πολύ χαμηλή, η αντίσταση κύλισης θα αυξηθεί και θα χρειαστεί μεγαλύτερη προσπάθεια για να κινηθεί η πολυθρόνα προς τα εμπρός. Επίσης, η χαμηλή πίεση ελαστικών επιδρά αρνητικά στη δυνατότητα κίνησης. Αν η πίεση ελαστικών είναι πολύ υψηλή, το ελαστικό μπορεί να εκραγεί. Η σωστή πίεση για ένα δεδομένο ελαστικό αναγράφεται στην επιφάνεια του ίδιου του ελαστικού.

Τα ελαστικά είναι τοποθετημένα με τον ίδιο τρόπο που είναι τοποθετημένο ένα συνηθισμένο ελαστικό ποδήλατου. Πριν από την τοποθέτηση μιας καινούργιας σαμπρέλας, πρέπει πάντα να βεβαιώνεστε ότι δεν υπάρχουν ξένα αντικείμενα στη βάση της ζάντας και στο εσωτερικό του ελαστικού. Ελέγξτε την πίεση μετά την τοποθέτηση ή την επισκευή ενός ελαστικού. Είναι πολύ σημαντικό για την ασφάλειά σας και για την απόδοση της αναπηρικής πολυθρόνας να διατηρείται η πίεση αέρα που ορίζεται και τα ελαστικά να βρίσκονται σε καλή κατάσταση.

6.0 Συντήρηση και φροντίδα

- Να ελέγχετε την πίεση των ελαστικών κάθε 4 εβδομάδες. Ελέγξτε όλα τα ελαστικά για φθορά και ζημιές.

- Να ελέγχετε τα φρένα περίπου κάθε 4 εβδομάδες για να βεβαιώνεστε ότι λειτουργούν σωστά και είναι εύκολα στη χρήση.

- Αλλάξτε τα ελαστικά με τον ίδιο τρόπο που θα αλλάζατε ένα συνηθισμένο ελαστικό ποδήλατου.

- Όλες οι ενώσεις που είναι κρίσιμες για την ασφαλή χρήση της αναπηρικής πολυθρόνας σας είναι αυτοασφαλιζόμενα παξιμάδια. Να ελέγχετε κάθε τρεις μήνες για να βεβαιώνεστε ότι όλα τα μπουλόνια είναι ασφαλή (βλ. ενότητα για τη ροπή). Τα παξιμάδια ασφάλειας πρέπει να χρησιμοποιούνται μόνο μία φορά και πρέπει να αντικαθίστανται μετά από τη χρήση.

- Να χρησιμοποιείτε μόνο ήπια οικιακά καθαριστικά όταν η αναπηρική πολυθρόνα σας είναι βρόμικη. Να χρησιμοποιείτε μόνο σαπούνι και νερό όταν καθαρίζετε την επένδυση του καθίσματος.

6.0 Συντήρηση και φροντίδα

• Αν ποτέ βραχεί η αναπηρική πολυθρόνα σας, να τη στεγνώσετε.
• Πρέπει να εφαρμόζετε μια μικρή ποσότητα λαδιού για ραπτικές μηχανές στους άξονες ταχείας απασφάλισης κάθε 8 εβδομάδες. Ανάλογα με τη συχνότητα και το είδος της χρήσης, συνιστούμε να μεταφέρετε την αναπηρική πολυθρόνα σας στον εξουσιοδοτημένο αντιπρόσωπό σας κάθε 6 μήνες ώστε να επιθεωρηθεί από εκπαιδευμένο προσωπικό.

ΠΡΟΣΟΧΗ!

Η άμμος και το θαλασσινό νερό (ή το αλάτι το χειμώνα) μπορεί να προκαλέσουν ζημιά στους τριβείς των μπροστινών και πίσω τροχών. Καθαρίστε καλά την αναπηρική πολυθρόνα μετά την έκθεση.

Μπορείτε να αφαιρέσετε τα παρακάτω μέρη και να τα στείλετε πίσω στον

κατασκευαστή/αντιπρόσωπο για επισκευή:

• Πίσω τροχοί
- Υποστηρίγματα βραχιόνων
- Υποστήριγμα ποδιών
• Αντιανατρεπικοί τροχοί

Τα εξαρτήματα αυτά διατίθεται ως ανταλλακτικά. Για περισσότερες πληροφορίες, δείτε τον κατάλογο με τα ανταλλακτικά.

Μέτρα υγιεινής κατά την εκ νέου χρήση:

Πριν χρησιμοποιήσετε εκ νέου την αναπηρική πολυθρόνα, πρέπει να την προετοιμάσετε προσεκτικά. Όλες οι επιφάνειες που έρχονται σε επαφή με το χρήση πρέπει να υπόκεινται σε επεξεργασία με στρέι απολύμανσης.

Για να το κάνετε αυτό, πρέπει να χρησιμοποιήσετε απολυμαντικό από τη λίστα DGHΜ, π.χ. Antifect Liquid (Schülke & Mayr) για ταχεία απολύμανση με βάση το οινόπνευμα για ιατρικά προϊόντα και ιατρικές συσκευές που απαιτούν γρήγορη απολύμανση. Λάβετε υπόψη τις οδηγίες του κατασκευαστή για το απολυμαντικό που χρησιμοποιείτε.

Σε γενικές γραμμές, δεν μπορεί να εγγυηθεί η πλήρης απολύμανση στις ραφές. Συνεπώς, συνιστούμε να απορρίπτετε τους αναρτήρες καθίσματος και πλάτης για την αποφυγή μικροβιακής μόλυνσης με ενεργούς παράγοντες σύμφωνα με το νόμο περί προστασίας απολύμανσης § 6.

7.0 Διάθεση / Ανακύκλωση υλικών

Αν η αναπηρική πολυθρόνα είναι διαθέσιμη προς εσάς χωρίς χρέωση, τότε δεν σας ανήκει. Αν δεν την χρειάζεστε πλέον, ακολουθήστε τις οδηγίες ώστε να την επιστρέψετε όπως σας δόθηκε από το ίδρυμα που την έθεσε στη διάθεσή σας.

Στην επόμενη ενότητα, υπάρχει μια περιγραφή των υλικών που χρησιμοποιούνται στην αναπηρική πολυθρόνα, προς ενημέρωση για λόγους διάθεσης ή ανακύκλωσης της αναπηρικής πολυθρόνας και της συσκευασίας της.

Ενδέχεται να ισχύουν τοπικά συγκεκριμένοι κανονισμοί σχετικά με τη διάθεση ή την ανακύκλωση οι οποίοι πρέπει να λαμβάνονται υπόψη κατά τη διάθεση. (Αυτοί μπορεί να περιλαμβάνουν τον καθαρισμό ή την απολύμανση της αναπηρικής πολυθρόνας πριν από τη διάθεση).

Αλουμίνιο: Πιρούνια τροχίσκων, τροχοί, πλευρικά προστατευτικά για το σασί, πλαίσιο υποστηριγμάτων βραχιόνων, υποστήριγμα ποδιών, λαβές ώθησης

Ατσάλι: Σημεία στερέωσης, άξονας ταχείας αποδέσμευσης

Πλαστικό: Λαβές, αναστολείς σωλήνα, τροχίσκοι, υποπόδια, μαξιλάρια βραχιόνων και τροχοί/ελαστικά 12"

Συσκευασία: Πλαστικές σακούλες κατασκευασμένες από πολυαιθυλένιο, χαρτόνι

Επένδυση: Πλεγμένος πολυεστέρας με επικάλυψη PVC και τροποποιημένο αφρολέξ επεκταμένης καύσης.

Η διάθεση ή η ανακύκλωση πρέπει να διεξάγεται από μια εταιρία διάθεσης ή σε δημόσιο σημείο διάθεσης. Επίσης, μπορείτε να επιστρέψετε την αναπηρική πολυθρόνα στον αντιπρόσωπό σας για διάθεση.

8.0 Αντιμετώπιση προβλημάτων

Η αναπηρική πολυθρόνα «τραβάει» προς την μία πλευρά

• Ελέγξτε την πίεση ελαστικών
• Ελέγξτε για να βεβαιωθείτε ότι ο τροχός περιστρέφεται εύκολα (τριβέας, άξονας)
  • Ελέγξτε τη γωνία των τροχίσκων
• Ελέγξτε για να βεβαιωθείτε ότι και οι δύο τροχίσκοι κάνουν καλή επαφή με το έδαφος

Οι τροχίσκοι αρχίζουν να «παίζουν»

• Ελέγξτε τη γωνία των τροχίσκων
• Ελέγξτε για να βεβαιωθείτε ότι όλα τα μπουλόνια είναι ασφαλισμένα. Σφίξτε αν απαιτείται (βλ. ενότητα για τη ροπή)
• Ελέγξτε για να βεβαιωθείτε ότι και οι δύο τροχίσκοι κάνουν καλή επαφή με το έδαφος

Η αναπηρική πολυθρόνα / διάταξη εγκάρσιου σωλήνα δεν ασφαλίζει στη θέση της στη βάση του καθίσματος

- Η πολυθρόνα είναι ακόμη καινούργια, δηλ., η επένδυση καθίσματος ή πλάτης είναι ακόμα πολύ σκληρή. Αυτό θα βελτιωθεί με το χρόνο.

Η αναπηρική πολυθρόνα είναι δύσκολο να αναδιπλωθεί

- Η επένδυση της ρυθμιζόμενης πλάτης είναι πολύ σκληρή. Χαλαρώστε την ανάλογα.

Η αναπηρική πολυθρόνα τρίζει ή κάνει θόρυβο

• Ελέγξτε για να βεβαιωθείτε ότι όλα τα μπουλόνια είναι ασφαλισμένα. Σφίξτε αν απαιτείται (βλ. ενότητα για τη ροπή)
• Εφαρμόστε μικρή ποσότητα λιπαντικού στα σημεία όπου τα κινούμενα μέρη έρχονται σε επαφή μεταξύ τους

Η αναπηρική πολυθρόνα αρχίζει να «παίζει»

- Ελέγξτε τη γωνία στην οποία είναι ρυθμισμένοι οι τροχίσκοι

- Ελέγξτε την πίεση ελαστικών

- Ελέγξτε αν οι πίσω τροχοί είναι προσαρμοσμένοι διαφορετικά

9.0 Μεταφερσιμότητα

⚠️ KINΔΥΝΟΣ!

Υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού ή θανάτου αν δεν ληφθούν υπόψη αυτές οι συμβουλές!

Μεταφορά της αναπηρικής πολυθρόνας εντός ενός οχήματος:

Μια αναπηρική πολυθρόνα που έχει προσδεθεί σε όχημα δεν παρέχει το ισοδύναμο επίπεδο ασφάλειας όπως το σύστημα καθίσματος του οχήματος. Συνιστάται πάντα να μεταφέρεται ο χρήστης στο κάθισμα του οχήματος. Αναγνωρίζεται ότι δεν είναι πάντα πρακτικό για το χρήστη να μεταφερθεί στο αυτοκινούμενο όχημα και, σε αυτές τις περιπτώσεις κατά τις οποίες ο χρήστης πρέπει να ταξιδέψει ενώ βρίσκεται στην αναπηρική πολυθρόνα, πρέπει να τηρηθούν οι ακόλουθες συμβουλές:

⚠️ KINΔΥΝΟΣ!

Επιβεβαιώστε ότι η πολυθρόνα σας είναι κατάλληλη για • δοκιμή σύγκρουσης (crashtest suitable) (δείτε την Πινακίδα ονομαστικών τιμών ή το βραχίονα δοκιμής σύγκρουσης στο πίσω μέρος της πολυθρόνα (Εικ. I) Βεβαιωθείτε ότι το όχημα είναι κατάλληλα εξοπλισμένο • για τη μεταφορά επιβάτη σε αναπηρική πολυθρόνα και ότι η μέθοδος πρόσβασης/εξόδου είναι κατάλληλη για τον τύπο αναπηρικής πολυθρόνας σας. Το δάπεδο του οχήματος θα πρέπει να είναι αρκετά ισχυρό για να αντέχει το συνδυασμένο βάρος του χρήστη, της αναπηρικής πολυθρόνας και των αξεσουάρ. Θα πρέπει να διατίθεται αρκετός χώρος γύρω από την • αναπηρική πολυθρόνα ώστε να επιτρέπεται η ελεύθερη πρόσβαση για προσάρτηση, σφίξιμο και απασφάλιση των ιμάντων πρόσδεσης και ζωνών ασφαλείας της αναπηρικής πολυθρόνας και του επιβάτη. Η αναπηρική πολυθρόνα μαζί με τον επιβάτη πρέπει να • είναι στραμμένοι προς τα εμπρός και να είναι προσδεμένοι με τους ιμάντες πρόσδεσης αναπηρικής πολυθρόνας και τους ιμάντες συγκράτησης επιβάτη (οι ιμάντες πρόσδεσης WTORS πληρούν τις απαιτήσεις του πρότυπου ISO 10542 ή SAE J2249) σύμφωνα με τις οδηγίες του κατασκευαστή WTORS. Δεν έχει ελεγχθεί η χρήση της αναπηρικής πολυθρόνας • σε άλλες θέσεις εντός του οχήματος, π.χ. ταξίδι σε θέση όπου ο επιβάτης κοιτάζει στο πλάι, και σε καμία περίπτωση δεν πρέπει να χρησιμοποιηθούν (Εικ. A). Η αναπηρική πολυθρόνα θα πρέπει να ασφαιστεί με • σύστημα ιμάντων πρόσδεσης, το οποίο συμμορφώνεται με το πρότυπο ISO 10542 ή SAE J2249 με μη ρυθμιζόμενους μπροστινούς ιμάντες και ρυθμιζόμενους πίσω ιμάντες, οι οποίοι χρησιμοποιούν συνήθως κλιπ Karabiner/άγκιστρα σχήματος S και συνδέσεις γλώσσας και αγκράφας. Αυτά τα συστήματα πρόσδεσης γενικά αποτελούνται από 4 ξεχωριστούς ιμάντες που είναι συνδέσεμένοι σε κάθε γωνία της αναπηρικής πολυθρόνας.

Τα συστήματα ιμάντων πρόσδεσης πρέπει να • τοποθετηθούν στο κύριο πλαίσιο της αναπηρικής πολυθρόνας όπως υποδεικνύεται από το διάγραμμα στην ακόλουθη σελίδα, και όχι σε οποιεσδήποτε προσδέσεις ή αξεσουάρ, π.χ. όχι γύρω από τις ακτίνες των τροχών, στα φρένα ή στα υποστηρίγματα ποδιών.

Οι ιμάντες πρόσδεσης πρέπει να είναι συνδεδεμένοι όσο το • δυνατό πιο κοντά, υπό γωνία 45 μοιρών, και να σφιχτούν καλά σύμφωνα με τις οδηγίες του κατασκευαστή. Δεν πρέπει να μεταβάλλετε ή να αντικαθιστάτε τα σημεία • στερέωσης της αναπηρικής πολυθρόνας ή τη δομή και το σκελετό ή τα συστατικά μέρη, χωρίς να συμβουλευτείτε τον κατασκευαστή. Εάν δεν το κάνετε αυτό, η αναπηρική πολυθρόνα Sunrise Medical δεν μπορεί να μεταφερθεί εντός ενός οχήματος.

Πρέπει να χρησιμοποιηθούν η οριζόντια και διαγώνια ζώνη • ασφαλείας για τη συγκράτηση του επιβάτη προκειμένου να μειωθεί η πιθανότητα συγκρούσεων του κεφαλιού και θώρακα του επιβάτη με τα μέρη του οχήματος, αλλά και η πρόκληση σοβαρού τραυματισμού στο χρήστη και στους υπόλοιπους επιβάτες του οχήματος. (Εικ. Β) Η διαγώνια ζώνη ασφαλείας πρέπει να στερεωθεί στην κολόνα «Β» του οχήματος - εάν δεν το κάνετε αυτό, θα αυξηθεί ο κίνδυνος για σοβαρούς κοιλιακούς τραυματισμούς στο χρήστη. Πρέπει να προσαρμοστεί και να τοποθετηθεί κατάλληλα • σύστημα πρόσδεσης κεφαλιού, κατάλληλο για μεταφορά (δείτε ετικέτα στο προσκέφαλο) ανά πάσα στιγμή κατά τη διάρκεια της μεταφοράς.

Δεν πρέπει να χρησίμοποιείτε υποστηρίγματα στάσης • (επιγονάτιοι ιμάντες, επιγονάτιες ζώνες) ούτε να βασίζεστε σε αυτά για τη συγκράτηση του επιβάτη σε κινούμενο όχημα, εκτός εάν φέρουν επισήμανση ότι πληρούν τις απαιτήσεις όπως ορίζονται στο πρότυπο ISO 7176-19:2001 ή SAE J2249.

Η ασφάλεια του χρήστη κατά τη διάρκεια της μεταφοράς • εξαρτάται από τη επιμέλεια του ατόμου που ασφαλίζει το σύστημα ιμάντων πρόσδεσης και αυτό το άτομο θα πρέπει να έχει λάβει κατάλληλες οδηγίες ή/και εκπαίδευση στη χρήση του.

Όποτε είναι δυνατό, αφαιρέστε και αποθηκεύστε σε • ασφαλές μέρος, μακριά από την αναπηρική πολυθρόνα, όλο το βοηθητικό εξοπλισμό, για παράδειγμα: πατερίτσες, ελεύθερα μαξιλάρια, δίσκους.

Τα αρθρωτά/ανυψούμενα υποστηρίγματα ποδιών δεν θα • πρέπει να χρησιμοποιούνται σε ανυψωμένη θέση όταν η αναπτηρική πολυθρόνα και ο χρήστης μεταφέρονται και η αναπτηρική πολυθρόνα συγκρατείται από το σύστημα μεταφοράς της αναπτηρικής πολυθρόνας και το σύστημα συγκράτησης του επιβάτη.
- Οι ανακλινόμενες πλάτες θα πρέπει να επιστρέφονται στην όρθια θέση.
• Τα χειροκίνητα φρένα θα πρέπει να εφαρμόζονται σταθερά.
• Τα συστήματα πρόσδεσης θα πρέπει να στερεωθούν στην κολόνα «Β» οχήματος και δεν θα πρέπει να απομακρύνονται από το σώμα με συστατικά μέρη της αναττηρικής πολυθρόνας, όπως υποστηρίγματα βραχιόνων ή τροχοί.

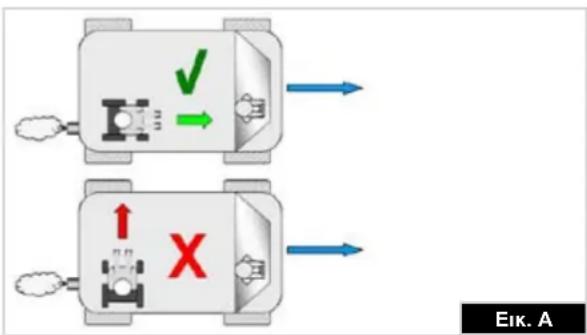

Eik. A

Οδηγίες πρόσδεσης του επιβάτη:

1. Πρέπει να φοράτε την οριζόντια ζώνη ασφαλείας χαμηλά, κατά πλάτος του μπροστινού μέρους της λεκάνης ώστε η κλίση της οριζόντιας ζώνης ασφαλείας να βρίσκεται εντός της προτιμώμενης ζώνης των 30 έως 75 μοιρών σε σχέση με την οριζόντια γραμμή.

Протиµатаці й μεγαλύτερη γωνία εντός της προτιμώμενης ζώνης, δηλ. πιο κοντά, αλλά να μην ξεπερνάει ποτέ τις 75 μοίρες. (Εικ. Ρ)

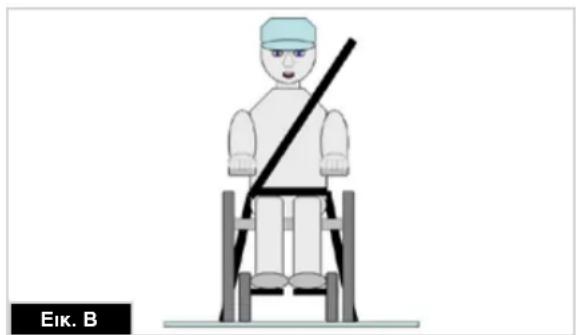

1. Η διαγώνια ζώνη ασφαλείας πρέπει να περνάει από τον ώμο και διαγώνια του θώρακα, όπως απεικονίζεται στην Εικ. d και ε

Οι ζώνες ασφαλείας πρέπει να προσαρμοστούν όσο το δυνατό πιο σφιχτά, χωρίς να προκαλούν δυσφορία στο χρήση.

Οι ζώνες ασφαλείας δεν πρέπει να είναι συστραμμένες όταν χρησιμοποιούνται.

Η διαγώνια ζώνη ασφαλείας πρέπει να περνάει από τον ώμο και διαγώνια του ώμου, όπως απεικονίζεται στην Εικ. Κ και Ε.

1. Τα σημεία πρόσδεσης στην πολυθρόνα είναι το εσωτερικό μπροστινό πλαϊνό πλαίσιο, λίγο πάνω από τον τροχίσκο και το πίσω πλαϊνό πλαίσιο. Οι ιμάντες τοποθετούνται γύρω από τα πλαϊνά πλαίσια στη διασταύρωση του οριζόντιου και κάθετου σωλήνα πλαισίου. (Βλ. Εικ. G-H-I)

2. Το σύμβολο πρόσδεσης (Εικ. Τ) στο σκελετό της αναπηρικής πολυθρόνας υποδεικνύει τη θέση των ιμάντων πρόσδεσης της αναπηρικής πολυθρόνας. Οι ιμάντες κατόπιν τεντώνονται αφού τοποθετηθούν οι μπροστινοί ιμάντες για την ασφάλιση της αναπηρικής πολυθρόνας.

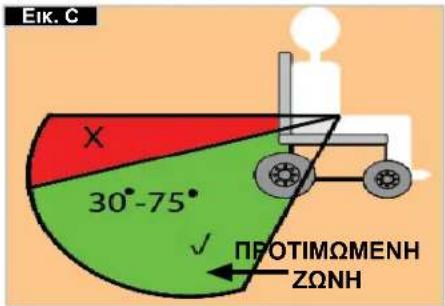

Eik. C X 30°-75° ✓ ΠΡΟΤΙΜΩΜΕΝΗ ΖΩΝΗ

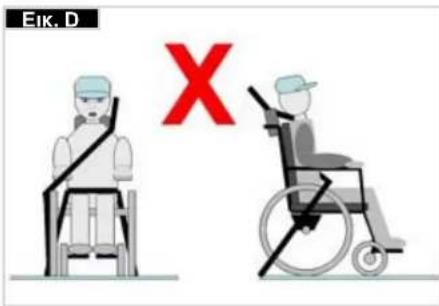

E1K. D X

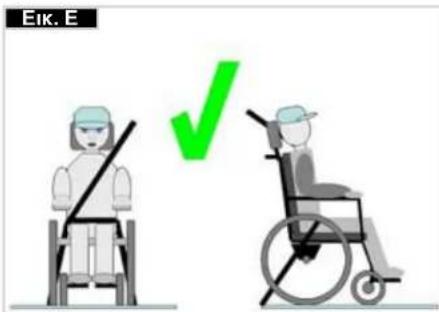

E1K. E ✓

Τοποθέτηση των ιμάντων πρόσδεσης της αναπηρικής πολυθρόνας στην αναπηρική πολυθρόνα:

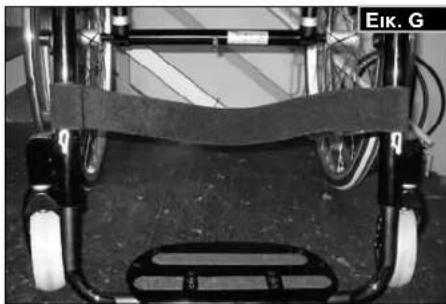

1. Θέση της μπροστινής και πίσω επισήμανσης ιμάντων πρόσδεσης (Εικ. G - H).

2. Θέση του μπροστινού (Εικ. I) και πίσω (Εικ. J) συστήματος ιμάντων πρόσδεσης και της επισήμανσης πρόσδεσης.

3. Πλαϊνή όψη των ιμάντων πρόσδεσης, (Εικ. Κ).

10.0 Πινακίδα ονομαστικών τιμών

Πινακίδα ονομαστικών τιμών

Η πινακίδα ονομαστικών τιμών βρίσκεται στη διάταξη εγκάρσιου σωλήνα ή στον εγκάρσιο σωλήνα πλαισίου, καθώς και στην ετικέτα στο εγχειρίδιο χρήστη. Η πινακίδα ονομαστικών τιμών υποδεικνύει το ακριβές μοντέλο και άλλες τεχνικές προδιαγραφές. Δώστε τις εξής πληροφορίες όταν πρέπει να παραγγείλετε ανταλλακτικά ή να υποβάλλετε απαίτηση:

• Αριθμός σειράς
• Αριθμός παραγγελίας
  • Μήνας/Ετος

SUNRISE MEDICAL SUNRISE MEDICAL GmbH & Co. KG Karlbaching 2 - 4 D-69254 Mach HD Wheelchair, Carrozzina, Rollstuhl, Fauteil Roulant, Silla de Ruedas HELIUM XXXXX-XXX XX.XX.XXXX1 SN RELXXXXXXXX max XX* XX cm XX XXX kg CE kg

HELIUM XXXXX-XXX Όνομα προϊόντος / Αριθμός SKU. Η μέγιστη ασφαλής κλίση, ενώ έχουν προσαρ- μοστεί αντιανατρεπτικά ροδάκια, εξαρτάται από τη ρύθμιση της αναπηρικής πολυθρόνας και τη στάση και τις φυσικές ικανότητες του χρήστη. Πλάτος καθίσματος. Βάθος (μέγιστο). Μέγιστο φορτίο. Σήμα CE Οδηγός χρήστη. Ημερομηνία κατασκευής. Αριθμός σειράς. SN RELXXXXXXXX

11.0 Εγγύηση

Εγγύηση

ΑΥΤΟ ΔΕΝ ΕΠΗΡΕΑΖΕΙ ΤΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΣΑΣ ΜΕ ΟΠΟΙΟΝΔΗΠΟΤΕ ΤΡΟΠΟ.

Προϋποθέσεις εγγύησης

1) Η επισκευή ή η αντικατάσταση πραγματοποιείται από εξουσιοδοτημένο αντιπρόσωπο της Sunrise Medical.
2) Για να τηρούνται οι προϋποθέσεις της εγγύησης, στην περίπτωση που είναι απαραίτητη η διεξαγωγή εργασιών σέρβις στην αναπηρική πολυθρόνα σας σύμφωνα με την παρούσα εγγύηση, επικοινωνήστε αμέσως με τον αρμόδιο εξουσιοδοτημένο αντιπρόσωπο της Sunrise Medical, με ακριβείς λεπτομέρειες για τον τύπο της δυσκολίας. Αν χρησιμοποιείτε την αναπηρική πολυθρόνα εκτός της περιοχής που καλύπτει ο αρμόδιος εξουσιοδοτημένους αντιπρόσωπος της Sunrise Medical, η εκτέλεση της εργασίας θα πραγματοποιηθεί σύμφωνα με τις «προϋποθέσεις εγγύησης» από άλλον αντιπρόσωπο που έχει οριστεί από τον κατασκευαστή.

3) Αν ένα μέρος ή μέρη της αναπηρικής πολυθρόνας απαιτήσει(ουν) επισκευή ή αντικατάσταση εντός εικοσιτεσσάρων μηνών (5 χρόνια για το πλαίσιο και την εγκάρσια ενίσχυση) από τη μεταφορά της κατοχής της αναπηρικής πολυθρόνας στον αρχικό αγοραστή, και με την προϋπόθεση ότι το άτομο αυτό εξακολουθεί να είναι ο κάτοχος της αναπηρικής πολυθρόνας, ως αποτέλεσμα ελαπτώματος στην κατασκευή ή στα υλικά, το μέρος ή τα μέρη θα επισκευαστούν ή θα αντικατασταθούν χωρίς χρέωση, αν η αναπηρική πολυθρόνα επιστραφεί στον εξουσιοδοτημένο αντιπρόσωπο της Sunrise Medical.

Σημείωση: Η εγγύηση αυτή δεν είναι μεταβιβάσιμη.

4) Η εγγύηση καλύπτει επίσης όλα τα μέρη που επισκευάστηκαν ή αλλάχθηκαν για την υπόλοιτη περίοδο της εγγύησης για την αναπηρική πολυθρόνα.
5) Για ανταλλακτικά που τοποθετήθηκαν μετά την έναρξη της αρχικής εγγύησης, παρέχουμε εγγύηση για ακόμα 24 μήνες.
6) Τα αναλώσιμα μέρη συνήθως εξαιρούνται από την εγγύηση, εκτός από την περίπτωση που η πρόωρη φθορά του εξαρτήματος είναι το άμεσο αποτέλεσμα σφάλματος στην κατασκευή. Τα αντικείμενα αυτά περιλαμβάνουν, μεταξύ άλλων, την επένδυση, τα ελαστικά, τις εσωτερικές σαμπρέλες και παρόμοια μέρη.
7) Οι παραπάνω προϋποθέσεις εγγύησης καλύπτουν όλα τα μέρη προϊόντος για μοντέλα τα οποία αγοράστηκαν στην κανονική τιμή πώλησης.
8) Συνήθως δεν αποδεχόμαστε καμία ευθύνη στην περίπτωση που απαιτείται εργασία επισκευής ή αντικατάστασης της αναπηρικής πολυθρόνας για έναν από τους παρακάτω λόγους:
α) Το προϊόν ή μέρος αυτού δεν έχει υποβληθεί σε συντήρηση ή επισκευή σύμφωνα με τις συστάσεις του κατασκευαστή, όπως περιγράφεται στις οδηγίες χρήστη ή/ και στις οδηγίες συντήρησης. Χρησιμοποιήθηκαν αξεσουάρ τα οποία δεν καθορίζονται ως γνήσια ανταλλακτικά.
β) Η αναπηρική πολυθρόνα ή μέρος της αναπηρικής πολυθρόνας υπέστη βλάβη λόγω αμέλειας, ατυχήματος ή λανθασμένης χρήσης.
γ) Πραγματοποιήθηκαν τροποποιήσεις στην ανατηρική πολυθρόνα ή σε μέρη, οι οποίες δεν πληρούν τις προδιαγραφές του κατασκευαστή ή επισκευές πριν ενημερωθεί ο εξουσιοδοτημένος αντιπρόσωπος.

12.0 Τεχνικά στοιχεία

Συνολικό πλάτος:

Με τυπικούς τροχούς 25", περιλαμβάνοντας τροχούς χειρός με θάλαμο 6°: SW + 30 cm

Συνολικό μήκος: 91 cm με SD 48

Συνολικό ύψος: 112 cm με BH 45

Βάρος σε κιλά: από 6,4 κιλά

Μέγιστο φορτίο:

Helium 120 κιλά

Υψος καθίσματος:

Η επιλογή των πλαισίων, πιρουνιών και τροχίσκων, καθώς και το μέγεθος πίσω τροχών (24", 25") καθορίζει τα ύψη καθισμάτων που μπορούν να επιτευχθούν.

Κανονικά	Ελάχ. Μέγ. Κανονικά Ελάχ. Μέγ.
	Συνολικό μήκος με υποστηρίγματα ποδιών	770 χλστ 1050	χλστ Γωνία		επιφάνειας καθίσματος	0° 15°
	Συνολικό πλάτος:	620 χλστ 760	χλστ 340 χλστ	480 χλστ
	Μήκος σε αναδίπλωση	Δεν ισχύει Δεν	ισχύει 320 χλστ	460 χλστ
	Πλάτος σε αναδίπλωση	Δεν ισχύει Δεν	ισχύει	'Υψος καθίσματος στο μπροστινό άκρο	430 χλστ 550	χλστ
	'Υψος σε αναδίπλωση	Δεν ισχύει	Δεν ισχύει		Γωνία πλάτης	59°	105°
	Συνολικό βάρος	6,4 κιλά	13,0 κιλά		'Υψος πλάτης	250 χλστ	450 χλστ
	Βάρος του ξεχωριστού τμήματος με το μεγαλύτερο βάρος	-	2,1 κιλά με πίσω τροχό 24"		Απόσταση από το υποστήριγμα ποδιών έως το κάθισμα	220 χλστ 520	χλστ
	Στατική ευστάθεια - κατηφορικά	10°	10°		Γωνία από πόδι έως κάθισμα	92°	100°
	Στατική ευστάθεια - κατηφορικά (με σωλήνα κατά της ανατροπής)	10°	10°		Απόσταση από το υποστήριγμα βραχιόνων έως το κάθισμα	Δεν ισχύει Δεν	ισχύει
	Στατική ευστάθεια - πλευρικά	10°	10°		Μπροστινή θέση των	Δεν ισχύει Δεν	ισχύει
	Δυναμική ευστάθεια - ανηφορικά Κατανάλωση ενέργειας	Δεν ισχύει Δεν	ισχύει	Διά μετρος τροχού χειρός	540 χλστ 567	χλστ
	Πάνω από εμπόδια	Δεν ισχύει Δεν	ισχύει	Θέση οριζόντιου άξονα	+ 56 χλστ	+ 11 χλστ

Η αναπηρική πολυθρόνα συμμορφώνεται με τα ακόλουθα πρότυπα:
a) Απαιτήσεις και δοκιμές για αντοχή στο στατικό ηλεκτρισμό, αντίσταση στις συγκρούσεις και αντοχή στην καταπόνηση (ISO 7176-8).
β) Συστήματα τροφοδοσίας και ελέγχου για ηλεκτρικές αναπηρικές πολυθρόνες, απαιτήσεις και δοκιμές (ISO 7176-14).
γ) Περιβαλλοντική δοκιμή σύμφωνα με το πρότυπο ISO 7176-9.
δ) Αντίσταση ευφλεκτότητας των μερών με επένδυση σύμφωνα με το ISO 7176-16 (EN 1021-1/2)

Τεχνικά στοιχεία >>>

Μικρός τροχός Πιρφύνι Τύπος πλαισίου		Ύψος μπροστινού	καθίσματος σε εκ.	Ύψος πίσω καθίσματος σε εκ.
3"	98 χλστ × 32 χλστ	Χαμηλό	43 43 - 30
			44 44 - 31
			45 45 - 32
		Υψηλό	47 47 - 34
			48 48 - 35
			49 49 - 36
	111 χλστ × 32 χλστ	Χαμηλό	44 44 - 31
			45 45 - 32
			46 46 - 33
		Υψηλό	48 48 - 35
			49 49 - 36
			50 50 - 37
4"	98 χλστ × 32 χλστ	Χαμηλό	44 44 - 31
			45 45 - 32
			46 46 - 33
		Υψηλό	48 48 - 35
			49 49 - 35
			50 50 - 37
	111 χλστ × 32 χλστ	Χαμηλό	45 45 - 32
			46 46 - 33
			47 47 - 34
		Υψηλό	49 49 - 36
			50 50 - 37
			51 51 - 38
	111 χλστ × 45 χλστ	Χαμηλό	45 45 - 32
			46 46 - 33
			47 47 - 34
		Υψηλό	49 49 - 36
			50 50 - 37
			50 50 - 37
			51 51 - 38
	123 χλστ × 45 χλστ	Χαμηλό	45 45 - 32
			46 46 - 33
			47 47 - 34
			48 48 - 35
		Υψηλό	49 49 - 36
			50 50 - 37
			51 51 - 38
			52 52 - 37

Τεχνικά στοιχεία ...

Μικρός τροχός Πιρούνι Τύπος πλαισίου		Ύψος μπροστινού	καθίσματος σε εκ.	Ύψος πίσω καθίσματος σε εκ.
5"	98 χλστ x 32 χλστ	Χαμηλό	46 46 - 33
			47 47 - 34
		Υψηλό	50 50 - 37
			51 51 - 38
	111 χλστ x 32 χλστ	Χαμηλό	46 46 - 33
			47 47 - 34
			48 48 - 35
		Υψηλό	50 50 - 37
			51 51 - 38
			52 52 - 39
	111 χλστ x 45 χλστ	Χαμηλό	47 47 - 34
			48 48 - 35
		Υψηλό 51 51	- 38
			52 52 - 39
	123 χλστ x 45 χλστ	Χαμηλό	47 47 - 34
			48 48 - 35
			49 49 - 36
			50 50 - 37
		Υψηλό	51 51 - 38
			52 52 - 39
			53 53 - 40
			54 54 - 41
6"	123 χλστ x 45 χλστ	Χαμηλό	50 50 - 37
			51 51 - 38
		Υψηλό	54 54 - 41
			55 55 - 42

13.0 Ропнý

7 Nm 7 Nm 7 Nm

5 Nm 7 Nm 5 Nm

5 Nm 7 Nm

0.18 7 Nm

5 Nm 5 Nm

5 Nm 25 Nm 5 Nm

Ροπή.

ΣΗΜΕΙΩΣΗ: Όταν καθορίζονται οι ρυθμίσεις ροπής, συνιστάται ένθερμα να χρησιμοποιείται μετρητής ροπής (δεν περιλαμβάνεται) για να επίβεβαιωθεί ότι επιτεύχθηκαν οι σωστές προδιαγραφές ροπής. Εάν δεν παρέχονται άλλες πληροφορίες, η γενική ροπή για τις βίδες Μ6 είναι 7 Nm.

Sunrise Medical GmbH & Co. KG

Kahlbachring 2-4
