Tuotteen nimi	Quickie Helium
Tuotetyyppi	Pyörätuoli
Erittäin kevyt paino	Alumiinirakenne optimaalista keveyttä ja hallittavuutta varten
Muokkausmahdollisuudet	Saatavana säätömahdollisuuksilla, jotka sopivat käyttäjän erityistarpeisiin
Käytön helppous	Suunniteltu helppoon käsittelyyn ja optimaaliseen mukavuuteen päivittäisessä käytössä
Helppo huolto	Komponentit helposti saavutettavissa nopeaa ja yksinkertaista huoltoa varten
Turvallisuusstandardit	Vastaa voimassa olevia turvallisuusstandardeja luotettavaa käyttöä varten
Ostotiedot	Tarkista mitat ja muokkausvaihtoehdot jälleenmyyjältä

Usein kysytyt kysymykset - Helium Quickie

Kuinka voin säätää Quickie Helium -istuimen korkeutta?

Istuimen korkeuden säätämiseksi paikanna säätöruuvit rungon pääosasta. Käytä kuusiokoloavainta ruuvien löysäämiseen, säädä istuin haluttuun korkeuteen ja kiristä ruuvit uudelleen asennon varmistamiseksi.

Mitä tehdä, jos Quickie Heliumin pyörät narisevat?

Jos pyörät narisevat, levitä sopivaa voiteluainetta laakereihin pyörien akseleilla. Varmista myös, että pyörät ovat oikein linjassa ja kiinnitetty.

Kuinka voin vaihtaa Quickie Heliumin tyynyt?

Tyynyjen vaihtamiseksi irrota tarranauhat tai klipsit, jotka pitävät tyynyn paikallaan. Aseta uusi tyyny paikalleen ja kiinnitä se samoilla kiinnikkeillä, jotta se pysyy hyvin paikoillaan.

Onko Quickie Helium yhteensopiva kolmansien osapuolien lisävarusteiden kanssa?

Quickie Helium on yhteensopiva monien kolmansien osapuolien lisävarusteiden kanssa, mutta on tärkeää tarkistaa lisävarusteen valmistajalta yhteensopivuus, jotta varmistetaan, ettei se vaurioita pyörätuolia.

Kuinka taittaa Quickie Helium kuljetusta varten?

Quickie Heliumin taittamiseksi irrota tarvittaessa takapyörät, laske selkänoja alas, ja taita sitten runko pääohjeiden mukaisesti. Varmista, että kaikki pyörätuolin osat ovat kiinnitetty ennen kuljetusta.

Mitä tehdä, jos Quickie Helium vetää sivulle?

Jos pyörätuoli vetää sivulle, tarkista renkaiden paine varmistaaksesi, että ne ovat tasaiset. Varmista myös, että pyörät ovat oikein linjassa ja että laakerit eivät ole kuluneet.

Kuinka puhdistaa Quickie Heliumin runko?

Puhdista runko pehmeällä liinalla ja saippuavedellä. Vältä vahvoja kemiallisia aineita, jotka voivat vahingoittaa rungon pintaa. Kuivaa huolellisesti puhdistuksen jälkeen korroosion välttämiseksi.

Onko Quickie Helium soveltuva ulkokäyttöön?

Kyllä, Quickie Helium on suunniteltu käytettäväksi sekä sisällä että ulkona. Vältä kuitenkin erittäin epätasaisia maastoja, jotka voivat vahingoittaa pyörätuolia.

KÄYTTÖOHJE Helium Quickie

1. Työntökahvat

2. Selkänojan verhoilu

3. Sivulaita

4. Istuinverhoilu

5. Jalkatuki

6. Tukipyörät

7. Jalkalevy

8. Haarukka

9. Pikakiinnitysakseli

10. Pyörien jarrut

11. Kelausvanne

12. Kuljetuspyörä

Vozíky:

Sisällysluettelo 270

Määritelmät 270

Alkusanat 271

Käyttö 271

Sovellusala 271

1.0 Yleiset käyttöturvallisuutta koskevat varoitukset ja ajorajoitukset 272

2.0 Käsittely 274

3.0 Pyörätuolin kuljetus ajoneuvossa 274

4.0 Lisävarusteet 274

Kynnyspolkimet 274

Jarrut 274

Takajousitus 275

Käsipyörän akselin säätö 277

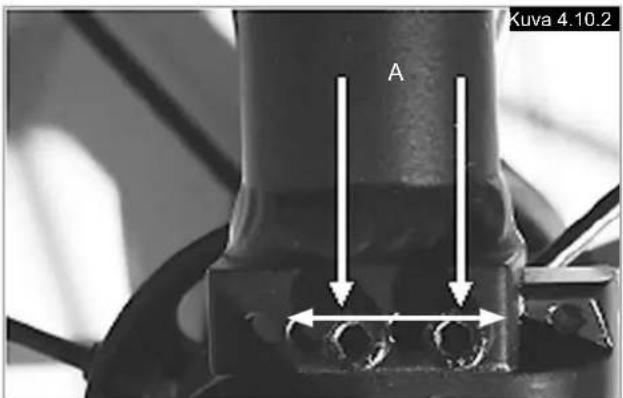

Helium Pro -akselin säätö 277

Jalkalevyn säätö 277

Istuin 278

Lisävarusteet - Snoll on 278

Tukipyörät 278

Pyörien asennon säätöä 278

Selkänoja 279

Sivulaita 280

Työntökahvat 281

Kaatumaesteet 281

Keppiteline 282

Lantiovyö 282

5.0 Renkaat ja asennus 283

6.0 Ylläpito ja huolto 283

7.0 Materiaalien hävittäminen/kierrätys 284

8.0 Vianmääritys 284

9.0 Kuljetettavuus 285

10.0 Valmistekilpi 287

11.0 Takuutiedot 287

12.0 Tekniset tiedot 288

13.0 Vääntövoima 291

HUOMAUTUS:

Tässä käyttöoppaassa esitetyt pyörätuolit saattavat poiketa joiltakin osin ostamastasi mallista. Tästä huolimatta kaikki näissä käyttöohjeissa esitetyt ohjeet koskevat täysin hankkimaasi mallia. Valmistaja varaa oikeuden muuttaa käyttöoppaassa esitettyjä painoja, mittoja ja muita teknisiä tietoja ilman ennakkoilmoitusta. Kaikki tässä käyttöoppaassa esitetyt luvut, mitat ja tilavuudet ovat keskimääräisiä, niitä ei tule pitää teknisinä tietoina.

Määritelmät

3.1 Käyttöoppaassa käytettävien sanojen määritelmät

Sana Määritelmä
VAARA!	Varoittaa käyttäjää vakavan loukkaantumisen tai kuoleman vaarasta, jos ohjetta ei noudateta
VAROITUS!	Varoittaa käyttäjää mahdollisesta loukkaantumisen vaarasta, jos ohjetta ei noudateta
HUOMIO!	Tiedotus käyttäjälle, että laite saattaa vaurioitua jos ohjetta ei noudateta
HUOMAUTUS:	Yleinen ohje tai suositeltava menettelytapa
	Viite lisäohjeisiin

HUOMAUTUS:

Kirjoita paikallisen valtuutetun huoltopalvelun osoite ja puhelinnumero tähän tarkoitukseen varattuun tilaan. Jos laite rikkoutuu, ota yhteyttä huoltoon ja ilmoita kaikki oleelliset tiedot, jotta he voivat auttaa sinua nopeasti.

Jälleenmyyjän allekirjoitus ja leima

Alkusanat

Arvoisa asiakas,

Olemme iloisia, että valitsit laadukkaan SUNRISE MEDICAL -tuotteen.

Tämä käyttöopas sisältää lukuisia vinkkejä ja ideoita uuden pyörätuolisi mahdollisimman luotettavan käyttöönoton varmistamiseksi.

Sunrise Medical pitää hyviä asiakassuhteita erittäin tärkeinä. Haluamme pitää asiakkaamme ajantasalla yrityksemme toiminnasta. Läheisten asiakassuhteiden ansiosta pystymme palvelemaan asiakkaitamme nopeasti, henkilökohtaisesti ja mahdollisimman joustavasti. Olemme aina valmiina auttamaan niin varaosien, lisävarusteiden kuin pyörätuoliasi koskevien lisätietojenkin osalta.

Haluamme että olet tyytyväinen tuotteisiimme ja palveluihimme. Sunrise Medical kehittää jatkuvasti tuotteitaan. Tuotteidemme muotoilussa, teknologiassa ja laitteistoissa voi täten esiintyä muutoksia. Tämän käyttöoppaan sisältämien kuvien tai tietojen perusteella ei tästä syystä voi esittää mitään korvausvaatimuksia.

SUNRISE MEDICALin hallintajärjestelmä täyttää seuraavat standardit: EN ISO 9001, ISO 13485 ja ISO 14001.

Pyörätuolien valmistaja SUNRISE MEDICAL vakuuttaa, että pyörätuolit täyttävät direktiivissä 93/42/EEC, muutettu 2007/47/EC, esitetyt normit.

Ota yhteyttä paikalliseen Sunrise Medicalin valtuuttamaan jälleenmyyjään, jos sinulla on kysyttävää pyörätuolisi käytöstä, huollosta tai turvallisuudesta.

Jos lähialueellasi ei ole valtuutettua jälleenmyyjää tai jos haluat kysyä jotakin, ole hyvä ja ota yhteyttä Sunrise Medicaliin joko kirjallisesti tai soittamalla.

TÄRKEÄÄ:

ÄLÄ KÄYTÄ PYÖRÄTUOLIA ENNEN KUIN OLET LUKENUT TÄMÄN KÄYTTÖOPPAAN JA YMMÄRTÄNYT SEN SISÄLLÖN.

Sunrise Medical,

Thorns Road

Brierley Hill

West Midlands,

DY5 2LD

Englanti

Puhelin: 0845 605 66 88

Fax: [phone]

www.SunriseMedical.com

Käyttö

Pyörätuoli on tarkoitettu käyttäjille, jotka eivät pysty kävelemään tai joiden liikuntakyky on rajoittunut. Pyörätuoli on tarkoitettu henkilökohtaiseen käyttöön sisä- ja ulkotiloissa.

Enimmäispainorajoitus (käyttäjän ja pyörätuoliin asennettujen lisälaitteiden yhteispaino) ilmoitetaan sarjanumerokilvessä, joka on kiinnitetty istuimen alla olevaan akseliin.

Takuu on voimassa vain siinä tapauksessa, että tuotetta käytetään määritellyissä olosuhteissa ja määriteltyihin käyttötarkoituksiin.

Pyörätuolin suunniteltu käyttöikä on viisi vuotta. ÄLÄ KÄYTÄ tai asenna pyörätuoliin mitään muun valmistajan osia ellei Sunrise Medical ole hyväksynyt niitä virallisesti.

Sovellusala

Pyörätuolissa on monia kokoonpanovaihtoehtoja ja modulaarinen rakenne, joten sitä voivat käyttää myös henkilöt, jotka eivät pysty kävelemään tai heidän liikuntakykynsä on rajoittunut esim. seuraavista syistä:

• Halvaus
• Raajan menetys (alaraaja-amputaatio)
• Raajan epämuodostuma
• Niveljäykistymä/nivelvamma
- Erilaiset sairaudet, esim. sydän- ja verisuonitaudit, tasapainohäiriöt, kuihtuminen. Soveltuu myös vanhemmille ihmisille, joilla on vielä voimia ylävartalossa.

Hankintapäätöstä tehdessä tulee huomioida käyttäjän kehon koko, paino, fyysinen ja psyykkinen terveys, ikä, elinolot ja elinympäristö.

1.0 Yleiset käyttöturvallisuutta koskevat varoitukset ja ajorajoitukset

Tämä pyörätuoli on suunniteltu ja rakennettu mahdollisimman turvalliseksi. Pyörätuoli täyttää tai osittain jopa ylittää kaikki tällä hetkellä voimassa olevat kansainväliset turvallisuusstandardit. Pyörätuoli voi tästä huolimatta olla käyttäjälleen vaarallinen, jos sitä käytetään väärin. Pyörätuolin käyttäjän on noudatettava ehdottomasti seuraavia sääntöjä oman turvallisuutensa varmistamiseksi.

Epäpätevät tai virheelliset muutokset tai säädöt lisäävät onnettomuusriskiä. Pyörätuolin käyttäjä osallistuu jokapäiväiseen liikenteeseen teillä ja jalkakäytävillä.

Haluamme muistuttaa tässä yhteydessä, että pyörätuolin käyttäjänä sinua koskevat kaikki samat liikennesäännöt kuin muitakin liikenteeseen osallistujia.

Aja varovasti käyttäessäsi tätä pyörätuolia ensikertaa. Opettele tuntemaan pyörätuolisi.

Tarkasta seuraavat kohteet ennen jokaista käyttökertaa:

• Takapyörien pikalukot
- Istuin- ja selkänojaosien tarrakiinnitykset
- Renkaat, rengaspaineet ja pyörien lukot.

Jos haluat muuttaa mitä tahansa pyörätuolin säätöjä, lue ensin vastaava kohta käyttöohjeista.

Tämä pyörätuoli voi kaatua reikäisellä tiellä tai epätasaisella pinnalla ajettaessa etenkin ylä- tai alamäkeen ajettaessa. Jos ajat askelman tai kaltevan pinnan poikki suoraan etusuunnassa, kallista vartaloasi eteenpäin.

! VAARA!

ÄLÄ KOSKAAN ylitä käyttäjän ja pyörätuolissa • kuljetettavien tavaroiden yhteenlaskettua 125 kilon enimmäiskuormitusta. Jos enimmäiskuormitus ylittyy, pyörätuoli voi vaurioitua tai sen käyttäjä voi pudota tuolista ja menettää tuolin hallinnan, jolloin sekä tuolin käyttäjä että muut ihmiset voivat loukkaantua. Jos ajat pyörätuolilla pimeällä, käytä vaaleita • vaatteita ja heijastimia, jotta sinut nähdään paremmin. Varmista että pyörätuolin sivuilla ja takana sijaitsevat heijastimet näkyvät kunnolla.

Suosittelemme myös aktiivivalon asennusta.

Vältä kaatumisia ja vaarallisia tilanteita • harjoittelemalla uuden pyörätuolin käyttöä ensin tasaisella maalla ja hyvän näkyvyyden vallitessa.

Älä käytä jalkalevyjä noustessasi pyörätuoliin tai siitä • poistuessasi. Käännä jalkalevyt ensin yläasentoon ja mahdollisimman paljon sivuille. Siirry aina mahdollisimman lähelle istuinta ennen siihen nousemista.

Käytä pyörätuolia aina ohjeiden mukaisesti. Vältä • esimerkiksi esteen (askelma, katukiveyksen reuna) yli ajamista hidastamatta tai rakoihin ajamista.

Pyörien lukkojen tarkoitus ei ole jarruttaa pyörätuolia. Niillä varmistetaan, ettei pyörätuoli lähde vierimään itsestään. Jos pysähdyt epätasaiselle maalle, käytä aina pyörien lukkoja estääksesi tuolin vierimisen.

Käytä aina molempia pyörien jarruja; muussa tapauksessa pyörätuoli voi kaatua.

Muuttele painopistettäsi kokeillaksesi, miten se • vaikuttaa pyörätuolin käyttäytymiseen esimerkiksi kaltevilla pinnoilla ja rinteissä tai esteitä ylitettäessä. Suorita kokeilu avustajan kanssa.

Pyörätuoli voi kaatua myös tasaisella pinnalla, jos • asetukset ovat ääriasennossa (esim. takapyörät etumaisessa asennossa) ja käyttäjän asento ei ole täydellinen.

Nojaa ylävartaloasi eteenpäin ylämäkeen ajaessasi tai • askelmia ylittäessäsi.

Nojaa ylävartaloasi enemmän taaksepäin alamäkeen • ajaessasi. Älä koskaan yritä ajaa ylä- tai alamäkeen vinottain.

Vältä liukuportaiden käyttöä - voit vammautua • vakavasti jos putoat pyörätuolista liukuportaissa.

Älä käytä pyörätuolia rinteissä, joiden kallistuskulma • on suurempi kuin 10°. Rinteissä ajettaessa pyörätuolin dynamiikkaan vaikuttavat pyörätuolin asetukset, käyttäjän taidot ja ajotyyli. Käyttäjän taitoja ja ajotyyliä ei voida määrittää ennalta, joten suurimman turvallisen kallistuskulman määritys ei ole mahdollista. Käyttäjän on tästä syystä selvitettävä tämä parametri itse avustajan kanssa, joka estää pyörätuolia kaatumasta. Jos pyörätuolin käyttäjä on kokematon, kallistuksen estävien tukipyörien käyttö on erittäin suositeltavaa.

Tämä pyörätuoli voi kaatua kuoppaisella tiellä tai • epätasaisella pinnalla ja etenkin ylä- tai alamäkeen ajettaessa.

Älä aja pyörätuolilla mutaisella tai jäisellä alustalla. • Älä käytä pyörätuolia paikoissa, joihin jalankulkijoilta on pääsy kielletty.

Älä työnnä käsiäsi pyörien pinnoihin tai takapyörän ja • jarrun väliin pyörätuolin liikkuessa, ettet loukkaa käsiäsi.

Jos pyörätuolissa on kevytmetalliset kelausvanteet, • sormet kuumentuvat helposti suuresta vauhdista jarrutettaessa tai pitkissä rinteissä.

Yritä askelmien ylitystä ainoastaan avustajan • läsnäollessa. Pyörätuolin käyttäjiä varten on olemassa erilaisia apuvälineitä kuten nousuliuskoja tai nostureita; ole hyvä ja käytä niitä. Jos apuvälineitä ei ole käytettävissä, pyörätuolia on kallistettava ja työnnettävä askelmien ylitse (2 avustajaa); pyörätuolia ei saa koskaan kantaa. Suosittelemme, että yli 100 kg painoiset käyttäjät eivät käytä tätä askelmien ylitysmenetelmää!

Mahdolliset kallistuksenestoputket on asetettava etukäteen, • jotta ne eivät voi ottaa kiinni askelmiin ja aiheuttaa siten vakavan kaatumisen. Kallistuksenestoputket on asetettava takaisin oikeaan asentoon heti käytön jälkeen.

Varmista, että avustaja pitää kiinni pyörätuolista ainoastaan • vankasti kiinnitetyistä osista (ei esim. jalkatuista tai sivusuojista).

Varmista nosturia käytettäessä, että • kallistuksenestoputket on sijoitettu siten, että ne eivät voi aiheuttaa vaaratilannetta.

Lukitse pyörätuolin jarrut epätasaisella alustalla tai • siirrettäessä (esim. autoon).

Jos pyörätuolia kuljetetaan liikuntaesteisten • henkilöiden kuljetukseen erikoistuneella autolla, pyörätuolin käyttäjän tulee mahdollisuuksien mukaan käyttää auton istuimia ja turvavöitä. Tämä on ainoa tapa varmistaa pyörätuolin käyttäjän paras mahdollinen suojaus kolarin varalta. Jos kuljetuksen yhteydessä on käytettävissä SUNRISE MEDICALIN turvalaitteet ja turvajärjestelmä, kevyttä pyörätuolia voidaan käyttää istuimena pyörätuolien kuljetukseen mukautetussa ajoneuvossa. (Katso kohta "Kuljettaminen").

Tukipyörät voivat alkaa vaappua suurissa • nopeuksissa pyörien halkaisijan, sijainnin ja pyörätuolin painopisteen asetusten seurauksena.

Tukipyörät voivat tässä tapauksessa lukkiutua ja pyörätuoli voi kaatua. Varmista tämän vuoksi, että etupyörät on asetettu oikein (katso kohta

"Tukipyörät"). Älä missään tapauksessa liiku jarruttomalla pyörätuolilla kaltevilla rinteillä; aja tavallista hiljaisemmin. Suosittelemme aloitteleville käyttäjille kallistuksenestoputkien käyttöä.

Kallistuksenestoputkien tarkoitus on estää • pyörätuolin kaatuminen taaksepäin. Niitä ei saa missään tapauksessa käyttää kuljetuspyörinä; pyörätuolia ei saa käyttää, jos takapyörät on poistettu.

Jos kurotat jotakin esinettä kohti (joka sijaitsee • pyörätuolin edessä, sivulla tai sen takana), varo ettet kumarra liian pitkälle – pyörätuoli voi kaatua, jos sen painopiste muuttuu. Jos pyörätuolin selkänojan putkiin ripustetaan ylimääräinen kuorma (reppu tai vastaava), pyörätuolin vakaus voi kärsiä etenkin silloin, kun pyörätuolissa on kallistettava selkänoja. Pyörätuoli voi kaatua taaksepäin ja aiheuttaa siten loukkaantumisen.

Jos käyttäjän jalat on amputoitu reisistä, • kallistuksenestoputkien käyttö on pakollista. Tarkista ennen liikkeelle lähtöä, että rengaspaineet • ovat oikealla tasolla. Takarenkaiden rengaspaineen

tulee olla vähintään 3,5 baaria (350 kPa). Enimmäispaine ilmoitetaan renkaassa. Polvivipujarrut toimivat vain siinä tapauksessa, että rengaspaine on riittävä ja jarrut on asetettu oikein (katso kohta "Jarrut"). Jos havaitset istuimessa tai selkänojassa vaurioita, • vaihda ne heti uusiin.

• Varo avotulta ja etenkin tupakointia. Istuin ja selkänoja voivat syttyä palamaan.
• Jos pyörätuoli on pitkään kuumassa auringonpaisteessa, sen osat (esim. runko, jalkatuet, jarrut ja sivusuojat) voivat kuumentua (>41°C).
• Varmista aina, että takapyörien pikalukot on asennettu oikein ja että ne lukkiutuvat. Takapyörää ei voi irrottaa, jos pikalukkoa ei paineta sisälle.

!VAROITUS!

• Rengaspaineet vaikuttavat polvivipujarrun toimintaan ja pyörätuolin ajo-ominaisuuksiin. Pyörätuoli on huomattavasti kevyempi ja sitä on helpompi käsitellä, kun takarenkaat on täytetty oikein ja molemmissa renkaissa on sama paine.
• Varmista että renkaissa on riittävästi kulutuspintaa! Huomaa, että liikenteen joukossa liikkuessasi sinua koskevat kaikki liikennesäännöt.
• Varo sormiasi aina kun säädät tai huollat pyörätuolia!

Tässä käyttöoppaassa esitetyt tuotteet saattavat poiketa joiltakin osin ostamastasi mallista. Tästä huolimatta kaikki näissä käyttöohjeissa esitetyt ohjeet koskevat täysin hankkimaasi mallia.

Valmistaja varaa oikeuden muuttaa käyttöoppaassa esitettyjä painoja, mittoja ja muita teknisiä tietoja ilman ennakkoilmoitusta. Kaikki tässä käyttöoppaassa esitetyt luvut, mitat ja tilavuudet ovat keskimääräisiä, niitä ei tule pitää teknisinä tietoina.

SUNRISE MEDICALille on myönnetty ISO-9001-serfikaatti, joka takaa tuotteidemme korkean laadun kaikissa tuotantovaiheissa suunnittelusta valmistukseen. Tämä tuote täyttää EU-direktiiveissä esitetyt vaatimukset. Lisälaitteita ja -varusteita on saatavana lisämaksusta.

2.0 Käsittely

Takapyörien pikalukot

Takapyörät on varustettu pikakiinnitysakseleilla.

Niiden ansiosta pyörät voidaan asentaa tai irrottaa ilman työkaluja.

Irrota pyörä painamalla akselin vapautuspainiketta (1) ja vedä pyörä irti (kuva 1).

Pidä akselin pikalukon painike painettuna työntäessäsi akselia takaisin runkoon takapyöriä asennettaessa. Lukitse pyörä paikalleen vapauttamalla painike. Pikalukon painikkeen pitäisi palautua alkuperäiseen asentoonsa.

Pyörätuoliin istuminen omatoimisesti

• Aseta pyörätuoli seinää tai tukevaa huonekalua vasten;
• Kytke jarrut päälle;
• Käyttäjä voi laskeutua pyörätuoliin;
• Sijoita jalat kantapäähihnojen eteen (kuva 4.1).

Pyörätuolista nouseminen omatoimisesti

• Kytke jarrut päälle;
• Käyttäjän tulee ottaa toisella kädellä tukea pyörästä tai sivusuojasta ja nojata kevyesti eteenpäin siirtääkseen painopisteensä istuimen etuosaan. Tämän jälkeen hänen tulee työntää itsensä pystysuoraan seisoma-asentoon siten, että molemmat jalat ovat tukevasti vierekkäin maassa (kuva 4.2).

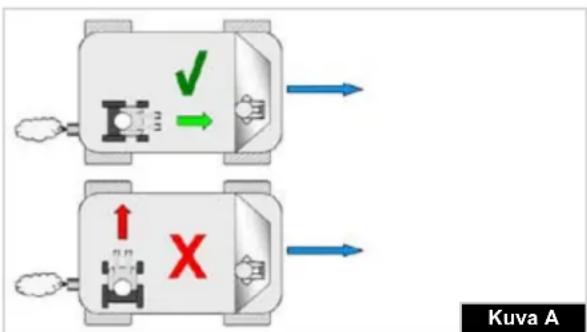

3.0 Pyörätuolin kuljetus ajoneuvossa

Pyörätuolin kuljetus ajoneuvossa

Minimoi pyörätuolin tilantarve poistamalla takapyörät. Taita selkänoja vetämällä selkänojan takaosassa sijaitsevasta narusta (1) (katso kuva 3) (kuvat 2 + 3).

Jarrut

Kuva 4.4 3 mm

4.0 Lisävarusteet

Kynnyspolkimet

Kynnyspolkimet

Kynnyspolkimet on tarkoitettu avustajan avuksi työnnettäessä pyörätuolia esteen ylitse. Astu polkimen päälle työntääksesi pyörätuoli esim. katukiveyksen tai askelman ylitse.

VAROITUS!

Sunrise Medical suosittelee kynnyspolimien käyttöä kaikissa malleissa, joita kuljettaa etupäässä avustaja. Työntökahvat voivat vaurioitua, jos pyörätuolia kallistetaan jatkuvasti niitä käyttäen taaksepäin esteitä ylitettäessä.

HUOMIO!

Jarruteho voi laskea, jos

jarrut on asennettu tai säädetty

väärin tai jos rengaspaineet ovat liian alhaiset.

Pyörien jarrut

Pyörätuolissasi on kaksi pyörien lukkoa. Ne painavat suoraan renkaita vasten. Aktivoi jarrut työntämällä molempia jarruvipuja eteenpäin. Vapauta jarrut vetämällä jarruvivut takaisin alkuperäiseen asentoon.

Jarrutusteho heikkenee, kun:

• Renkaan kulutuspinta on kulunut
  • Rengaspaine on liian alhainen
• Renkaat ovat märät
• Pyörien jarrut on säädetty väärin

Jarrut...

Pyörien lukkoja ei ole tarkoitettu liikkuvan pyörätuolin pysäyttämiseksi. Älä koskaan pysäytä liikkuvaa pyörätuolia pyörien jarruja käyttäen. Jarruta aina kelausvanteilla. Varmista, että renkaiden ja pyörien jarrujen välys vastaa valmistajan määräyksiä. Säädä välys löysäämällä ruuvi ja määrittämällä oikea arvo. Kiristä ruuvi uudelleen (kuva 4.3 ja 4.4).

HUOMIO!

Tarkasta pyörälukkojen välys aina takapyörien säädön yhteydessä ja säädä välys tarvittaessa.

Jarruvipu

Pidemmän vivun ansiosta jarrujen käyttöön tarvitaan vähemmän voimaa.

Jarruvipu on ruuvattu kiinni jarruun. Jarrua käytetään vipua nostamalla (kuva 4.5).

HUOMIO!

Jos pyörän jarru asennetaan liian lähelle pyörää, sen käyttämiseksi tarvitaan enemmän voimaa. Jarruvipu voi hajota tämän seurauksena!

Jarruvipu hajoaa, jos siihen nojataan pyörätuoliin/-tuolista noustessa! Renkaista roiskuva vesi voi estää pyörien jarrujen toiminnan.

HUOMIO!

Jos pyörien jarrut on asennettu väärin, jarrujen käyttö vaatii enemmän voimaa. Jarruvipu voi rikkoutua tämän seurauksesta!

Kompaktijarrut

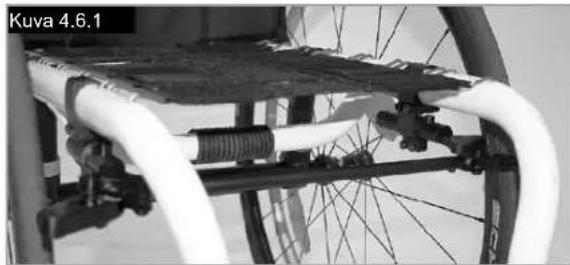

Istuimen alla sijaitsevia kompaktijarruja käytetään vetämällä jarruja taaksepäin renkaita vasten. Jotta jarrut toimivat oikein, jarrukahva on vedettävä ääriasentoonsa (kuva 4.6).

Yhdellä kädellä käytettävä jarru

Yhdellä kädellä käytettävä jarru sijaitsee istuimen alla ja sitä käytetään vetämällä oikealla tai vasemmalla puolella sijaitsevaa jarruvipua taaksepäin renkaan suuntaisesti. Jotta jarrut toimivat oikein, jarrukahva on vedettävä ääriasentoonsa (kuva 4.6.1).

Säätö

Aloita jarrun säätö löysäämällä pultit (1) ja sijoita jarru kohtaan, jossa se toimii kunnolla (kuva 4.6.2).

HUOMIO!

Virheellisesti asennettu yhdellä käydellä käytettävä jarru voi aiheuttaa vakavia vammoja käyttäjälle sekä muille ihmisille.

Kuva 4.6.2 1

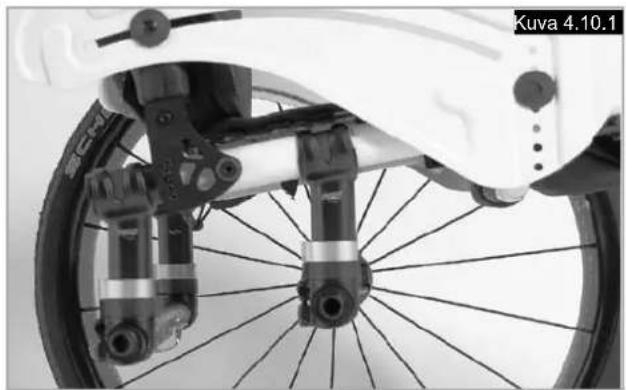

Takajousitus

VAROITUS!

Takajousitus voi vaikuttaa pyörätuolin vakauteen. Käytä uuteen laitteeseen tutustuessasi kaatumaesteitä ja/tai avustajaa välttyäksesi kaatumiselta.

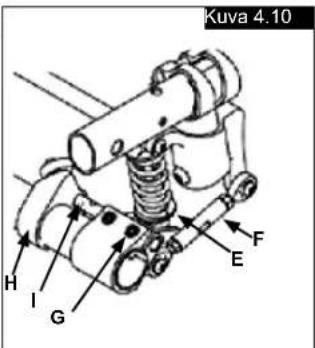

1. Takajousituksen hienosäätö

a. Lisää jousituksen jäykkyyttä kääntämällä jousen esijännityksen säädintä (A) myötäpäivään (katsoessasi ylös kohti jousitusta pyörätuolin alapuolelta).

b. Vähennä jousituksen jäykkyyttä kääntämällä jousen esijännityksen säädintä (A) vastapäivään (katsoessasi ylös kohti jousitusta pyörätuolin alapuolelta).

2. Tukivarsien kohdistaminen

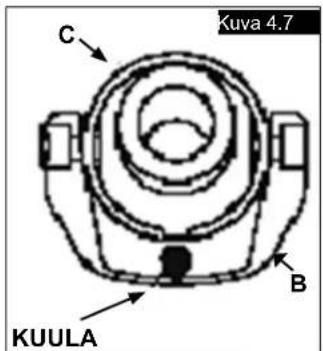

Älä säädä tukivarsia (B, kuva 4.8). Ne on säädetty tehtaalla valmiiksi nelivarsituetun takajousituksen oikean toiminnan takaamiseksi (katso seuraava sivu).

Takajousitus

Kallistuskulman nollaus

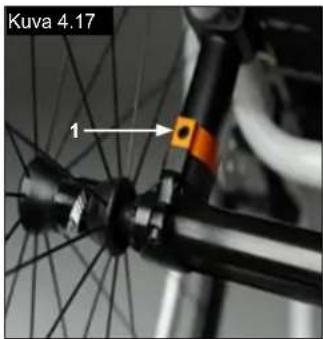

Löysää akseliputken kiinnikkeen pultit (A) (3 kummallakin puolella; jos pyörätuoli on varustettu kaatumaesteillä, 4 kummallakin puolella). Kierrä akseliputkea (C) kunnes kuula (B) on mittarin keskellä. Aurauskulma on nyt nollassa (kuvat 4.7, 4.8).

Varmista ennen ruuvien (A) kiristämistä, että akseliputki kohdistuu pyörätuolin rungon keskiosaan, ja että akseliputken ulomman kiinnikkeen alaosassa olevat litteät kohdat ovat yhdensuuntaiset. Akseliputken pään tulee olla tasan putken kiinnikkeen uloimman osan kanssa. Kiristä kiinnikkeet (A) momenttiin 7 Nm.

3. Huolto

Noudata alla olevia huolto-ohjeita sekä pyörätuolin yleisiä huolto-ohjeita, jotka esitellää kohdassa XI.

a. Älä voitele iskunvaimentimien päätyholkkeja tai jousia. b. Voit voidella tukivarsien päät pestyäsi ne ensin miedolla saippuavedellä ja pehmeällä harjalla.

c. Poista jousitukseen kertynyt lika pehmeällä harjalla. d. Älä koskaan puhdista takajousitusta painepesurilla.

Aurauskulman nollaus - vaihtoehtoinen tapa

Aseta koko pyörätuoli vaakatasossa suoralle litteälle pinnalle. Löysää akseliputken kiinnikkeen pultit (A) (3 kummallakin puolella; jos pyörätuoli on varustettu kaatumaesteillä, 4 kummallakin puolella). Etsi kallistuskulman säätötappien (D) etu- ja takaosassa olevat litteät pinnat. Sijoita todistetusti 90° asteen kulmassa oleva esine (esim. suorakulma) vaakatasossa olevalle litteälle tasolle (pöytä, lattia jne.) siten, että sen toinen puoli lepää kallistuskulman säätötapin litteää osaa vasten. Kierrä akseliputkea ja säätötappia siten, että säätötapin litteä kohta on vastakkain suorakulman kanssa (kuvat 4.7, 4.8, 4.9, 4.10).

Varmista ennen ruuvien (A) kiristämistä, että akseliputki kohdistuu pyörätuolin rungon keskiosaan, ja että kallistusputken ulomman kiinnikkeen alaosassa olevat litteät kohdat ovat yhdensuuntaiset. Kallistusputken pään tulee olla tasan putken kiinnikkeen uloimman osan kanssa. Kiristä kiinnikkeet momenttiin 7 Nm.

HUOMIO!

Jos muutat takajousituksen säätöjä, tee aina yksi muutos kerrallaan ja kirjoita

muutos muistiin. Tämä vaatii kärsivällisyyttä, mutta sen ansiosta huomaat, miten yksittäiset takajousituksen muutokset vaikuttavat pyörätuolin ajettavuuteen.

HUOMAUTUS- alempi joustintuki on tarkoituksella väljästi istuva riittävän jousituksen liikkumavaran takaamiseksi.

HUOMIO!

Älä koskaan poista holkkimutteria (C), joka yhdistää akseliputken kiinnikkeen iskunvaimentimen kiinnikkeeseen.

Kuva 4.7 C B KUULA

Kuva 4.8 D

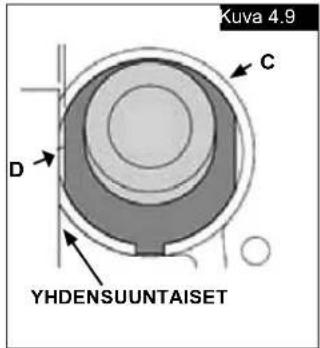

Kuva 4.9 C D YHDENSUUNTAISET

Kuva 4.10 H I G F E

Käsipyörän akselin säätö

Käsipyörän akseli

Käsipyörän akselin painopistettä on säädettävä taaksepäin. Tämä mahdollistaa käsipyörän lisävarusteiden turvallisen käytön (kuva 4.10.1).

VAARA!

Jos käsipyörää käytetään ilman käsipyörän akselia, pyörätuolista tulee epävakaa. Tämä voi johtaa käyttäjän tai muiden ihmisten vakavaan vammautumiseen.

Helium Pro -akselin säätö

Helium Pro -akselilevy (painopisteen säätö).

Aloita painopisteen säätö poistamalla 2 pulttia (A) ja siirrä kiinnike haluamaasi kohtaan (kuva 4.10.2). Aseta pultit paikoilleen ja kiristä ne (5Nm).

Kuva 4.10.2 A

Jalkalevyn säätö

Jalkatuen säätö

VAROITUS!

Älä nouse seisomaan jalkalevyille! Pyörätuoli voi kaatua myös käyttäjän istuessa tuolissa, jonka seurauksena käyttäjä voi saada vammoja.

Älä seiso jalkalevyillä pyörätuolin kuljetuksen aikana - • pyörätuoli voi kaatua ja voit loukata itsesi.

Poista ruuvi (1), säädä jalkatuki jaloillesi sopivaan asentoon ja kiinnitä ruuvi paikalleen. Voit säätää jalkatuen kallistuskulmaa ruuveilla (2). Jalkatuen sivusuoja (3) estää jalkojen tahattoman siirtymisen pois jalkatuelta. Varmista säädön jälkeen, että kaikki ruuvit on kiristetty oikein (katso vääntömomenttia koskeva sivu) (kuvat 4.11 - 4.12).

Kuva 4.12 3 2

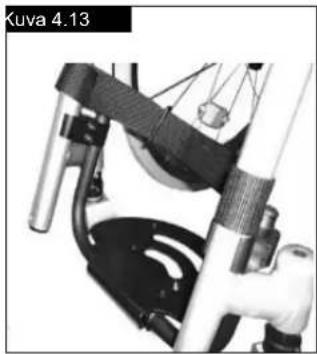

Korkea jalkatuki

Korkea jalkatuki asennetaan rungon sisäosaan ja se voidaan nostaa tavallista jalkatukea korkeammalle (kuva 4.13).

Istuimen korkeudensäätö

Aloita istuimen korkeudensäätö löysäämällä kuusiokoloruuvit (1) (yksi kummallakin puolella), joilla pidike on kiinnitetty akselivarteen (2). Poista välilevy (3) säätääksesi korkeutta +/- 1 cm. Jos tarvitset enemmän säätövaraa, lyhennä akselivarren pituutta tarvittavasti. Kiristä kaksi kuusiokoloruuvia momenttiin 7 Nm. (kuva 4.14).

HUOMAUTUS:

Etupyörien kulmien säätö voi olla tarpeen istuinkorkeuden säädön jälkeen.

Istuinverhoilu

Kiristä istuinkangas paikalleen kiristyslenkeillä.

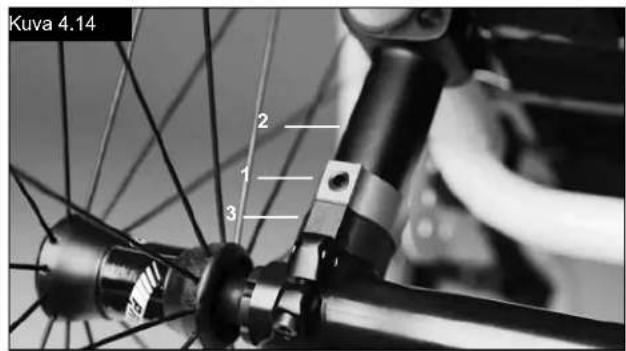

Kuva 4.14 2 1 3

Lisävarusteet - Snoll on

Katso Snoll On -lisävarusteen tiedot laitteen mukana toimitetuista käyttöohjeista.

Tukipyörät

Tukipyörä, tukipyörän sovitin, tukipyörän haarukka

Pyörätuoli voi ajoittain kaartaa hieman oikealle tai vasemmalle ja tukipyörät voivat täristä. Tämä voi johtua seuraavista syistä:

• Pyörän liikettä eteen tai taakse ei ole säädetty oikein.
  • Tukipyörien kulmaa ei ole säädetty oikein.
• Tukipyörien ja/tai takapyörien rengaspaine on vääärä; pyörät eivät käänny riittävän vapaasti.

Tukipyörät on säädettävä optimaaliseen tasoon jotta pyörätuoli kulkee suoraan.

Tukipyörien säätö on aina annettava valtuutetun jälleenmyyjän tehtäväksi. Jos takapyörien asentoa on muutettu, kääntyvien tukipyörien levyt on säädettävä aina uudelleen ja pyörien jarrut on tarkistettava.

Tukipyörien säätö

Laskemalla tukipyörien haarukoiden molemmilla puolilla näkyvät hampaat varmistat, että haarukat ovat samassa kulmassa. Kun tukipyörän haarukka on asetettu paikalleen, siinä olevat hampaat pitävät pyörän tukevasti paikallaan ja mahdollistavat pyörän säädön 16° alueella säätövälin ollessa 2°. Tarkista pyörän suorakulma maahan nähden haarukan litteän etupuolen avulla (kuva 4.15). Patentoitu tukipyörän haarukan rakenne mahdollistaa haarukan kääntämisen, jonka ansiosta haarukan asentoa voidaan säätää suorassa kulmassa maahan nähden istuimen kallistuskulmaa muutettaessa.

Suuntavakavuuden säätö

Avaa haarukan alapuolella sijaitsevat kuusiokoloruvit (1). Nyt voit poistaa pultin (2). Voit nyt kääntää mustaa istukkaa (3) vasemmalle tai oikealle.

Vasen – tuoli puoltaa vasemmalle

Oikea – tuoli puoltaa oikealle

Kiristä pultti (2) takaisin paikalleen. Aseta haarukka 90° kulmassa maahan nähden.

Kiristä nyt pultti (1) takaisin paikalleen. (kuva 4.16).

Kuva 4.15 +8 -8

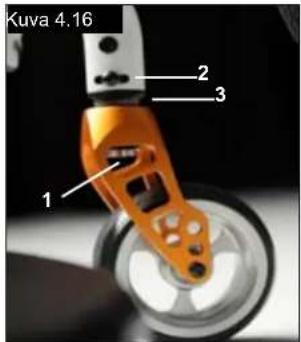

Kuva 4.16 1 2 3

Pyörien asennon säätöä

Pyörien asennon säätö

Tärkeää: Parhaan mahdollisen liikkumisen kannalta takapyörien asento on säädettävä optimaaliseen asentoon.

Mittaa etu- ja takapyörien välinen etäisyys pyörätuolin molemmin puolin ja varmista, että etäisyydet ovat keskenään samat.

Etäisyyksien välinen heitto voi olla enintään 5 mm.

Säädä pyörät rinnakkaisesti samaan asentoon löysäämällä pultit ja kääntämällä akseliholkkia Varmista kaikkien säätötoimien jälkeen, että kaikki ruuvit on kiristetty oikein, (katso vääntömomenttia koskeva sivu).

HELIUM - aurauskulman säätö

Pyörien aurauskulman (suunnassa sisään/ulos) nollaus.

HUOMAUTUS: 0° kallistussylinterillä varustetun pyörätuolin pyörien aurauskulmaa ei voi säätää. Tämä asetus koskee vain 3° ja 6° kallistussylintereitä. Pyörien aurauskulmalla sisään tai ulos ilmaistaan kuinka hyvin takapyörät kohdistuvat maahan. Aurauskulma määrittää, kuinka hyvin pyörätuoli rullaa eteenpäin. Kun aurauskulma on nollassa, pyörätuolin pyöriin kohdistuu normaali vierintävastus.

Pyörien aurauskulman (sisään/ulos) nollaus: löysää kulmapidikkeen kuusiokoloruuvit (1) (1 kummallakin puolella). Tarkista mittarin kuulan sijainti (2) ja käännä kulmaputkea (3) kunnes kuula on vaakatasossa keskellä. Aurauskulma on nyt nollattu.

Tarkista ennen ruuvien (1) kiristämistä, että akseliputki on kohdistettu keskiasentoon. Välyksen tulee olla sama molemmin puolin tai sitä ei tule olla ollenkaan. Kiristä ruuvit momenttiin 7 Nm. (kuva 4.17 - 4.19).

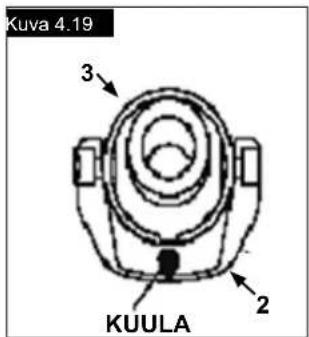

Kuljetuspyörien pyörävälin säätö:

Takapyörien pyörävälillä tarkoitetaan takapyörien yläreunan ja selkänojan putkien välistä etäisyyttä, joka on tehtaalta toimitettuna 1,25 cm. Väliä on suurennettava, jos pyörien ja valinnaisten korkeussuunnassa säädettävien käsinojien väliin on luotava suurempi väli (kuva 4.20).

HUOMAUTUS: Säädä takapyörien pyörävälit pyörä kerrallaan. Pyörien kallistuskulman säätö muuttuu, jos molemmat puolet löysätään samanaikaisesti. Kallistussylinterin (4) osat liikkuvat teleskooppisesti kallistusputkessa (5) takapyörien pyöräväliä säädettäessä ja lukkiutuvat paikoilleen ääriasennossa. Löysää kallistusputkeä lähinnä oleva ruuvi (6) pyörätuolin vasemmalla puolella. Säädä haluamasi pyöräväli siirtämällä pikalukolla varustettua akselia sisään- tai ulospäin. Kiristä ruuvit momenttiin 7 Nm. Toista sama pyörätuolin oikealla puolella ja säädä pyöräväli siten, että se on sama kuin vasemmalla puolella.

Kuva 4.19 3 2 KUULA

Kuva 4.20 4 5 6

Selkänoja

Säädettävä selkänoja

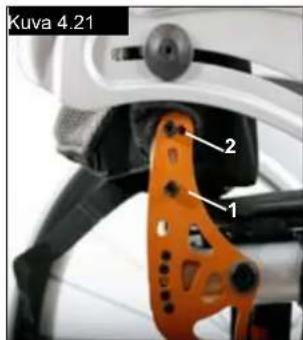

Selkänojan kallistukulmaa säädetään siirtämällä selkänojan kiinnikkeessä olevaa tappia. Tappi (1) on painettava kokonaan paikalleen pyörätuolin molemmin puolin samoihin säätöreikiin; kallistuskulman muutos on 8,5°.

Peitä tyhjät reiät punaisilla muovitapeilla. Jos haluat pienemmän kallistuskulman (3,5°), avaa kuusiokolopultti (2) ja siirrä se toiseen reikään. Kiristä pultti (2) paikalleen sopivaan tiukkuuteen (katso taulukko).

Selkänojan kallistuskulman muutos on 12°. Siirtämällä tapin (1) vastakkaisessa suunnassa seuraavaan reikään kallistuskulman muutos on 12° - 8° = 3,5°. (kuva 4.21)

Jos selkänojassa esiintyy välystä, irrota mutteri (1) ja säädä selkänoja parempaan asentoon säätöruuvilla (2). Kiristä mutteri (1). (kuva 4.22).

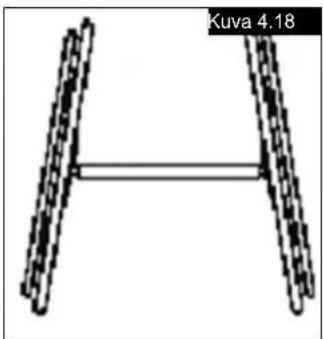

HUOMIO!

Ruuvit on kirstettävä takaisin paikoilleen. Muuten selkänojan säädöt menetetään.

Selkänojan taitto

Vapauta selkänojan lukitus narusta vetämällä. Työnnä selkänojaa samanaikaisesti eteenpäin ja taita se alas. Palauta selkänoja takaisin paikalleen vetämällä taaksepäin ääriasentoon kunnes selkänoja lukkiutuu molemmin puolin asentoonsa.

HUOMIO!

Kun taitat selkänojan alas, varmista etteivät sormesi jää puristuksiin.

Kuva 4.17 1

Kuva 4.18

Kuva 4.21 1 2

Kuva 4.22 1 2

Selkänojan säätö

Säädettävän selkänojan kireyttä voidaan säätää useilla hihnoilla.

Selkänojan pehmusteosassa on aukko, jonka kautta pehmusteita voidaan lisätä tarpeen mukaan, (kuva 4.23).

Korkeudensäädöllä varustettu selkänoja

Selkänojan korkeutta voidaan muuttaa 2,5 cm askelin. Säätõalueet ovat 25 - 30 cm, 30 - 35 cm, 35 - 40 cm ja 40 - 45 cm. Irrota ruuvit (1+2) ja aseta selkänoja haluttuun korkeuteen. Kiristä ruuvit (katso vääntömomenttia koskeva sivu). (kuva 4.24).

Käsinojan pidikkeen kiinnitys

(kuvat 4.25 - 4.28).

Käsinojan pidikkeen säätö

Käsinojan kiskon kiristäminen ja löysääminen pidikkeessä:

1. Löysää pidikkeen sivuilla sijaitsevat 4 säätöpulttia (9).

2. Aseta käsinoja pidikkeeseen (7) ja purista pidikettä sopivan liitännän takaamiseksi.

3. Kiristä neljä pulttia (9). (16,3 Nm)

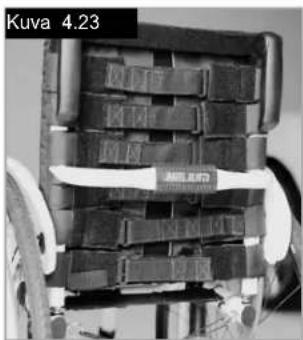

Asennon säätö

1. Löysää kahta pidätinpulttia (10) kunnes pidike löystyy.
2. Liu'uta käsinojan pidike haluttuun kohtaan.
3. Kiristä

Kuva 4.24 1 1

Sivulaita

Keskikiinnitteiset korkeussuunnassa säädettävät käsinojat

(kuva 4.25 - 4.28).

1. Asennus
   a. Työnnä käsinojan ulompi tukikisko pyörätuolin rungossa olevaan pidikkeeseen.
   b. Käsinoja lukkiutuu automaattisesti paikalleen.

2. Korkeudensäätö

a. Käännä korkeudensäätövipu (2) toiseen asentoon.
b. Siirrä käsinoja haluttuun korkeuteen.
c. Palauta vipu lukitusasentoon tukikiskoa vasten.
d. Työnnä kyynärnojaa (4) kunnes sen tukitanko lukkiutuu tukevasti paikalleen.

1. Käsinojan poistaminen

a. Vedä vipua 3 ja nosta koko käsinoja irti.

1. Käsinojan asentaminen paikalleen

a. Työnnä käsinoja pidikkeeseen siten, että se lukkiutuu paikalleen.

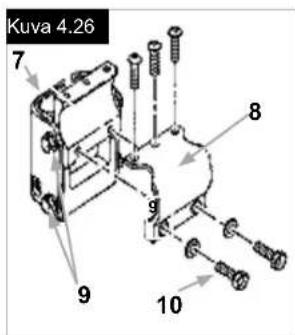

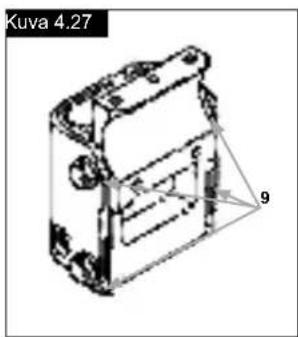

Kuvat 4.25 - 4.28 - osien kuvaukset

1. Käsinojan ulompi tukikisko
2. Korkeudensäätövipu
3. Vapautusvipu
4. Käsinoja
5. Aputanko
6. Sivupaneeli
7. Pidike
8. Kiinnike
9. Pidikkeen säätöpultit
10. Kiinn ikkeen pultit

Kuva 4.25 1 2 3 4 5 6 7 9

Kuva 4.26 7 8 9 10

Kuva 4.28 7

Työntökahvat

Korkeussuunnassa säädettävät työntökahvat

Kahvat on kiinnitetty tapeilla, jotka estävät niiden tahattoman irtoamisen. Vapauttamalla pikalukitusvivun (1) voit säätää työntökahvojen (2) korkeuden itsellesi sopivaksi. Kun liikutat vipua, kuulet lukitusmekanismin avautuvan; nyt voit helposti asettaa kahvat haluamaasi asentoon. Kiristysvivussa on mutteri, jolla säädetään kuinka tiukasti työntökahvat lukkiutuvat paikoilleen. Jos mutteri on löysä kiristysvivun säädön jälkeen, työntökahvat ovat myös löysästi kiinni. Liikuta työntökahvoja sivusuunnassa ennen pyörätuolin käyttöä varmistuaksesi, että ne ovat kunnolla kiinni. Kun olet säätänyt kahvojen korkeuden, muista aina lukita kiristysvipu (1) takaisin paikalleen. Jos vipua ei ole kiristetty paikalleen, portaita laskeuduttaessa voi sattua tapaturma. (kuva 4.29).

HUOMAUTUS – Jos korkeussäädettäviä työntökahvoja ei asenneta oikein, on olemassa vaara että kahvoihin syntyy välys tai ne siirtyvät pois paikaltaan. Varmista että asianmukaiset ruuvit on kiristetty oikein.

Alastaittuvat työntökahvat

Jos työntökahvat eivät ole käytössä, ne voidaan taittaa alas painamalla painiketta (2). Kun niitä taas tarvitaan, ne voidaan yksinkertaisesti nostaa ylös ja napsauttaa takaisin paikalleen. (kuva 4.30).

2. Kaatumaesteiden säätö

Oikea maavara (2,5-5 cm) saavutetaan siirtämällä kaatumaesteitä ylös- tai alaspäin. Paina kaatumaesteen painiketta ja varmista, että molemmat tapit vetäytyvät sisään. Liikuta sisempää putkea ylös- tai alaspäin korkeudensäätöreikään. Vapauta painike. Asenna toinen kaatumaeste samalla tavalla. Molempien pyörien on oltava samalla korkeudella. (kuva 4.31).

VAARA!

Sunrise Medical suosittelee kaatumaesteiden käyttöä: Jos kaatumaesteitä ei ole asennettu tai ne on asennettu väärin, pyörätuoli voi kaatua ja voit loukata itsesi.

Kuva 4.29 1 2

Kuva 4.30 2

Kaatumaesteet

VAROITUS!

Sunrise Medical suosittelee kaatumaesteiden käyttöä kaikissa pyörätuolimalleissa. Kiristä kaatumaesteet momenttiin 7 Nm.

1. Kaatumaesteiden kiinnitys pidikkeeseen:

a. Paina kaatumaesteiden taaimmaista painiketta ja varmista, että molemmat tapit vetäytyvät sisään.
b. Liitä kaatumaeste (1) sovittimeen.
c. Käännä kaatumaestettä alaspäin kunnes vapautustappi lukkiutuu kiinnikkeeseen.
d. Asenna toinen kaatumaeste samalla tavalla.

Ylös taitettava kaatumaeste

Ylös taitettava kaatumaeste kiinnitetään akselin vasemmalle tai oikealle puolelle. Kaatumaeste otetaan käyttöön työntämällä sitä akselia kohti (kuva 4.31.1).

VAROITUS!

Varmista että kaatumaeste on lukkiutunut käyttöasentoon. Lukkiutumaton kaatumaeste voi aiheuttaa käyttäjälle vakavia vammoja.

Urheilukäyttöön tarkoitettu kaatumaeste

Jos haluat poistaa urheilukäyttöön tarkoitetun kaatumaesteen, paina pikavapautuspainiketta ja vedä lukitustappi ulos. Vedä putki ulos kaatumaesteen pidikkeestä (4.31.2 - 4.31.3).

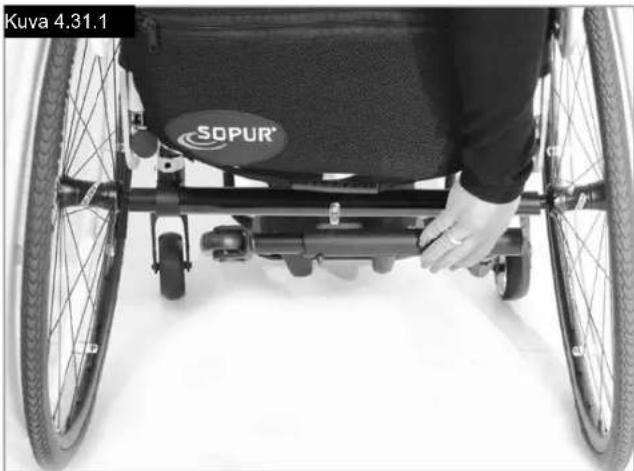

Kuva 4.31.2

Tämä lisälaite mahdollistaa kainalosauvojen kuljetuksen pyörätuolissa. Teline on varustettu tarranauhalla, jonka avulla siihen voidaan kiinnittää kainalosauvat ja muita apuvälineitä

HUOMIO!

Älä koskaan yritä käyttää tai irrottaa sauvoja tai muita apulaitteita pyörätuolin liikkuessa.

Lantiovyö

VAARA!

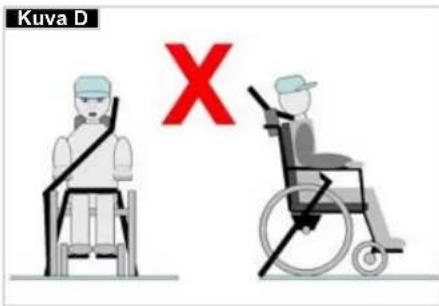

Käytä aina lantiovyötä pyörätuolia käyttäessäsi. Lantiovyö on tarkastettava päivittäin. jotta voidaan varmistaa, ettei siinä ole esteitä eikä se osoita liiallisen kulumisen merkkejä.

Varmista aina ennen pyörätuolin käyttöä, että • lantiovyö on säädetty ja kiinnitetty oikein. Jos lantiovyö on liian löysällä, käyttäjä voi valua istuimella alaspäin ja kuristua hengiltä tai saada vakavia vammoja.

Lantiovyö on kiinnitetty pyörätuoliin kuvissa näkyvällä tavalla. Vyö koostuu kahdesta osasta. Ne kiinnitetään pyörätuoliin istuintuen kiinnityspultilla vyön silmukan lävitse. Istuinvyö johdetaan panelin takaosan alitse. (kuva 4.32)

Säädä vyö siten, että soljet ovat istuimen keskellä. (kuva 4.33)

Säädä vyö käyttäjälle sopivaksi seuraavalla tavalla:

Vyön lyhentäminen	Vyön pidentäminen
Lyhennä lantio-vyötä vetämällä vyötä taaksepäin vyönohjaimien ja solkiosan läpi. Varmista, ettei vyö pääse kiertymään solkiosassa.	Pidennä lantiovyötä syöttämällä vyötä eteenpäin vyönohjaimien ja solkiosan läpi.

Kun lantiovyö on kiinnitetty, tarkista vyön ja käyttäjän väliin jäävä tila. Vyön ja käyttäjän väliin tulee voida työntää enintään litteäksi ojennettu kämmen. (kuva 4.34)

Lantiovyö...

Lantiovyö on kiinnitettävä siten, että vyö asettuu 45 asteen kulmaan käyttäjän lantion poikki. Kun lantiovyö on oikein asennettu, käyttäjän tulisi istua suorassa ja selkä istuinta vasten. Lantiovyön tulisi estää käyttäjän valuminen alaspäin istuimella. (kuva 4.35)

Vyön kiinnitys: Työnnä solkiosa tukevasti lukko-osaan.

Vyön avaus: Paina solkiosan ulkoreunoja kohti soljen keskustaa samalla, kun vedät soljen auki.

VAROITUS!

Jos lantiovyön käyttö tuntuu epäselvältä, pyydä apua • lääkintähenkilöltä, pyörätuolin myyjältä tai avustajaltasi.

Lantiovyön asennuksen saa suorittaa vain hyväksytty • Sunrise Medical -jälleenmyyjä tai -edustaja. Lantiovyön säädön saa suorittaa vain ammattilainen • tai hyväksytty Sunrise Medical -jälleenmyyjä tai -edustaja.

Lantiovyö on tarkastettava päivittäin, jotta voidaan • varmistaa että se on säädetty oikein, ettei siinä ole esteitä eikä se osoita liiallisen kulumisen merkkejä. Sunrise Medical ei suosittele tämän lantiovyön • käyttöä turvavyönä kuljetettaessa henkilöitä ajoneuvoissa .

Pyörätuolin kuljetukseen liittyviä lisätietoja löydät Sunrise Medicalin kuljetusesitteestä.

Huolto:

Tarkasta lantiovyö ja vyön kiinnityskohdat säännöllisesti kulumien ja vaurioiden varalta. Vaihda tarvittaessa.

! VAROITUS

Lantiovyö tulee säätää käyttäjälle sopivaksi yllä esitettyjen ohjeiden mukaisesti. Sunrise Medical suosittelee, että lantiovyön pituus ja kireys tarkastetaan säännöllisesti - käyttäjä voi huomaamattaan pidentää lantiövyötä.

5.0 Renkaat ja asennus

Vakiotoimitukseen kuuluu kiinteät kumirenkaat. Ilmarenkaita käytettäessä tulee varmistaa että rengaspaineet ovat oikeat; se vaikuttaa pyörätuolin ajo-ominaisuuksiin. Tarkista runko, selkänoja, istuimen ja selkänojan tukihihat, pyörät, jalkalevyt jne. näkyvien vaurioiden varalta. Alhainen rengaspaine heikentää myös ohjattavuutta. Jos rengaspaine on liian korkea, rengas voi räjähtää. Rengaskohtainen oikea paine lukee renkaan kyljessä.

Renkaat asennetaan samalla tavalla kuin polkupyörän renkaat. Tarkasta aina ennen uuden sisärenkaan asennusta ettei vanteessa ja sisärenkaassa ole vieraita esineitä. Tarkasta paine renkaan asennuksen ja korjauksen jälkeen. Käyttäjän turvallisuuden ja pyörätuolin toiminnan kannalta on ehdottoman tärkeää, että rengaspaineet pidetään oikeina ja renkaat ovat hyvässä kunnossa.

6.0 Ylläpito ja huolto

• Tarkasta rengaspaineet 4 viikon välein. Tarkasta kaikki renkaat kulumien ja vaurioiden varalta.
• Tarkasta jarrut noin kerran kuussa varmistaaksesi, että ne toimivat kunnolla ja että niitä on helppo käyttää.
• Vaihda renkaat samalla tavalla kuin tavalliset polkupyörän renkaat.
• Kaikki pyörätuolin turvallisen käytön kannalta kriittiset liitokset on varmistettu lukkomuttereilla. Tarkasta kolmen kuukauden välein, että kaikki pultit ovat tiukasti kiinni (katso vääntömomenttia koskeva kohta). Turvamuttereita tulee käyttää vain kerran, jonka jälkeen ne on korvattava uusilla.
• Puhdista pyörätuoli ainoastaan miedolla pesuaineella. Käytä istuimen verhoilun puhdistukseen vain vettä ja saippuaa.

6.0 Ylläpito ja huolto...

• Jos pyörätuoli pääsee kastumaan, kuivaa se käytön jälkeen.
• Lisää pieni määrä ompelukoneöljyä akselien pikakiinnitysakseleihin arviolta 8 viikon välein. Suosittelemme käyttötiheyden ja käyttötavan huomioiden pyörätuolin toimittamista valtuutetun jälleenmyyyjän koulutetun henkilökunnan tarkastettavaksi puolen vuoden välein.

HUOMIO!

Hiekka, merivesi ja tiesuola voivat vaurioittaa etu- ja takapyörien laakereita. Puhdista pyörätuoli huolellisesti jos se on joutunut kosketuksiin em. aineiden kanssa.

Seuraavat osat voidaan irrottaa ja lähettää valmistajalle / jälleenmyyjälle korjattaviksi:

• Kuljetuspyörät
  • Käsinoja
  • Jalkatuen pidike
• Kaatumaesteet

Nämä osat ovat saatavina varaosina. Lisätietoja saat varaosaluettelosta.

Tarvittavat hygieniatoimenpiteet ennen uudelle käyttäjälle luovuttamista:

Pyörätuoli on puhdistettava huolellisesti ennen uudelle käyttäjälle luovuttamista. Kaikki käyttäjän kanssa kosketuksissa olevat pinnat on desinfioitava ruiskuttamalla.

Desinfointi on suoritettava DGHM:n hyväksymällä alkoholipohjaisella desinfointiaineella (esim. Antifect Liquid, valmistaja Schülke & Mayr), joka on tarkoitettu nopeasti puhdistettavien lääkintälaitteiden puhdistukseen. Noudata desinfointiaineen valmistajan antamia käyttöohjeita.

Saumakohtia ei yleensä pystytä desinfioimaan täydellisesti. Siksi suosittelemme, että mikrobien saastuttamat istuin ja selkänojan osat hävitetään turvallisesti infektiolain § 6 mukaisesti.

7.0 Materiaalien hävittäminen/kierrätys

Jos olet saanut pyörätuolin ilmaiseksi käyttöösi, se ei ole sinun omaisuuttasi. Jos et enää tarvitse pyörätuolia, palauta se järjestöltä saamiesi palautusohjeiden mukaisesti.

Seuraavassa kohdassa esitetään pyörätuolin materiaalit ja pyörätuolin ja sen pakkauksen kierrätykseen ja hävittämiseen liittyvät tiedot.

Alueellasi voi olla voimassa paikallisia säädöksiä, joita sinun on noudatettava pyörätuolin kierrätyksen tai hävittämisen yhteydessä. (Säädöksissä voidaan esim. vaatia, että pyörätuoli on puhdistettava tai desinfioitava ennen hävittämistä).

Alumiini: etupyörien haarukat, pyörät, istuimen sivusuojat, käsinojan runko, jalkatuet, työntökahvat

Teräs: kiinnitysosat, akselin pikalukko

Muovi: kädensijat, putkitulpat, etupyörät, jalkalevyt, kyynärnojat ja 12" pyörät/renkaat

Pakkausmateriaalit: pehmeät polyetyleenipussit, pahvi Verhoilu: polyesterkudos, PVC-pinnoite ja vaahtomuovi. Tuote on toimitettava kierrätettäväksi tai hävitettäväksi kyseisiä palveluja tarjoavaan yritykseen tai julkiseen jätteenkäsittelypisteseen. Voit myös palauttaa pyörätuolin jälleenmyyjälle, joka hoitaa sen hävittämisen.

8.0 Vianmääritys

Pyörätuoli puoltaa jommalle kummalle puolelle

• Tarkasta rengaspaineet
- Tarkasta, että pyörät pyörivät helposti (laakerit, akseli)
• Tarkasta etupyörien kulma
- Varmista, että molemmat etupyörät koskettavat maahan

Etupyörät alkavat vaappua

• Tarkasta etupyörien kulma
- Tarkasta että kaikki pultit on kunnolla kiristetty; kiristä tarvittaessa (katso vääntömomenttia koskeva kohta)
- Varmista, että molemmat etupyörät koskettavat maahan

Pyörätuoli / poikkiputki ei asetu oikein istuimen kiinnityskohtaan

- Pyörätuoli on vielä uusi, joten istuimen tai selkänojan verhoilu on vielä erittäin jäykkä. Tilanne korjaantuu ajan myötä.

Pyörätuolia on vaikea taittaa kokoon

- Säädettävän selkänojan verhoilu on liian kireällä. Löysää riittävästi.

Pyörätuoli narisee ja rämisee

• Tarkasta että kaikki pultit on kunnolla kiristetty; kiristä tarvittaessa (katso vääntömomenttia koskeva kohta)
• Lisää vähän voiteluainetta kohtiin, joissa liikkuvat osat koskettavat toisiaan

Pyörätuoli alkaa vaappua

• Tarkasta etupyörien kulmat
• Tarkasta rengaspaineet
- Tarkasta ovatko kuljetuspyörät säädetty toisistaan poikkeavasti

9.0 Kuljetettavuus

VAARA!

Tämän ohjeen noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan!

Pyörätuolin kuljettaminen ajoneuvossa:

Ajoneuvoon kiinnitetty pyörätuoli ei ole yhtä turvallinen kuin ajoneuvon istuinjärjestelmä. Suosittelemme, että pyörätuolin käyttäjä siirtyy aina ajoneuvon istuimeen. On olemassa tilanteita, joissa pyörätuolin käyttäjää ei voida aina siirtää. Seuraavia ohjeita on noudatettava, kun käyttäjää kuljetetaan ajoneuvossa, kun hän istuu pyörätuolissa:

VAARA!

Varmista että pyörätuolisi täyttää törmäystestien • vaatimukset (katso pyörätuolin takana olevasta valmistekilvestä tai törmäystestitiedotteesta (kuva I) Varmista, että ajoneuvo soveltuu matkustajan • kuljettamiseen pyörätuolissa ja että pyörätuoli saadaan ajoneuvoon/ajoneuvosta. Ajoneuvon lattian tulee kantaa pyörätuolin käyttäjän, pyörätuolin ja lisälaitteiden yhteenlaskettu paino.

Pyörätuolin ympärillä tulee olla riittävästi tilaa, jotta • pyörätuolin käyttäjän kiinnityshihnat ja turvavyö voidaan kiinnittää ja avata helposti.

Käytössä oleva pyörätuoli on sijoitettava siten, että • siinä istuaan kasvot menosuuntaan päin ja pyörätuoli on kiinnitettävä tuolin hihnoilla ja käyttäjän hihnoilla (WTORS-hihnat, jotka täyttävät ISO 10542 - tai SAE J2249 -standardin vaatimukset.

Pyörätuolia ei saa kuljettaa ajoneuvossa muissa kuin • testatuissa asennoissa (ei siis esim. sivusuunnassa) (kuva A).

Pyörätuoli tulee kiinnittää ISO 10542 - tai SAE J2249 • -standardin täyttävällä kiinnityshihnajärjestelmällä, jossa on ei-säädettävät etuhihnat ja karabiineilla/S-koukuilla ja soljilla varustetut säädettävät takahihnat. Näissä hihnajärjestelmissä käytetään yleensä neljää hihnaa, jotka kiinnitetään pyörätuolin jokaiseen kulmaan.

Kiinnityshihnat tulee kiinnittää pyörätuolin runkoon (kuva • seuraavalla sivulla); niitä ei saa kiinnittää mihinkään lisälaitteisiin tai -osiin kuten esim. pyörien pinnoihin, jarruihin tai jalkatukiin.

Kiinnityshihnat tulee asentaa mahdollisimman lähellä 45° • kulmaa ja ne tulee kiristää huolellisesti valmistajan ohjeiden mukaisesti.

Pyörätuolin kiinnitysosien, rakenteen, rungon ja osien • muutos- ja korvaustyöt voidaan suorittaa vain valmistajan luvalla. Mikäli näin ei tehdä, Sunrise Medicalin pyörätuolia ei voida kuljettaa ajoneuvossa.

Lantio- sekä ylävartalovyöt on kiinnitettävä, jotta • käyttäjän pää ja rinta eivät osu ajoneuvon osiin aiheuttaen vakavia vammoja käyttäjälle ja/tai muille matkustajille. (kuva B) Ylävartalon turvavyö tulee kiinnittää ajoneuvon B-pilariin - jos näin ei tehdä, käyttäjän riski saada vakavia vatsanseudun vammoja kasvaa huomattavasti.

Pyörätuoliin on aina asennettava kuljetuksen ajaksi • sopiva pääntuki (katso pääntuen valmistetarra) ja se on sijoitettava sopivaan asentoon.

Ryhtitukia (sylihihnat, sylivyöt) ei pidä käyttää pyörätuolin • käyttäjän turvajärjestelmänä liikkuvassa ajoneuvossa ellei niitä ole merkitty standardien ISO 7176-19:2001 tai SAE J2249 mukaisiksi.

Käyttäjän kuljetuksen aikainen turvallisuus riippuu täysin • kiinnityshihnat kiinnittävän henkilön huolellisuudesta; kyseiselle henkilölle on annettava asianmukaiset ohjeet ja/tai koulutus kiinnitysjärjestelmien käyttöä varten.

Poista ja säilö kaikki lisävarusteet pois pyörätuolin • lähettyviltä aina kun mahdollista. Esimerkkejä lisävarusteista:

kainalosauvat, irtotyynyt ja tarjotinpöydät.

Laskeva/nouseva jalkatuki ei saa olla yläasennossa, kun • käyttäjä istuu ajoneuvossa kuljetettavassa pyörätuolissa ja pyörätuoli on kiinnitetty ajoneuvoon pyörätuolin kiinnityshihnoilla ja turvavöillä.

Kallistettavat selkänojat tulee nostaa pystyasentoon. • Manuaaliset jarrut on kytkettävä päälle.

- Turvavyöt tulee kiinnittää ajoneuvon B-pilariin ja pyörätuolin osat (esim. käsinoja tai pyörät) eivät saa pitää niitä erillään vartalosta.

Kuva A

Käyttäjän turvallisuusohjeet:

1. Lannevyötä on pidettävä alhaalla lantion edessä siten, että lannevyön kulma on halutussa kohdassa 30-75 asteen kulmassa.
   Suurempi (lähellä 75 astetta, mutta ei tätä suurempi) kulma on suositeltava. (kuva C)
2. Ylävartalon turvavyö on asetettava olkapään päälle ja rinnan yli kuvien D ja E osoittamalla tavalla.
   Turvavyöt on kirstettävä mahdollisimman tiukasti säilyttäen käyttäjän mukavuus.
   Turvavyöt eivät saa kiertyä, kun ne ovat käytössä. Ylävartalon turvavyö on asetettava olkapään päälle ja sen yli kuvien D ja E osoittamalla tavalla.
3. Pyörätuolin kiinnityspisteet ovat sivukehyksien etuosan sisäpuolella aivan etupyörien yläpuolella ja sivurungon takaosassa. Hihnät kiinnitetään sivukehyksien vaaka- ja pystyputkien risteyskohtiin. (katso kuvat G-H-I)
4. Pyörätuolin rungon kiinnityskohdan kuvake (kuva F) osoittaa kiinnityshihnojen kiinnityskohdan. Hihnat kiristetään sen jälkeen, kun pyörätuolin etukiinnityshihnat on asetettu paikoilleen.

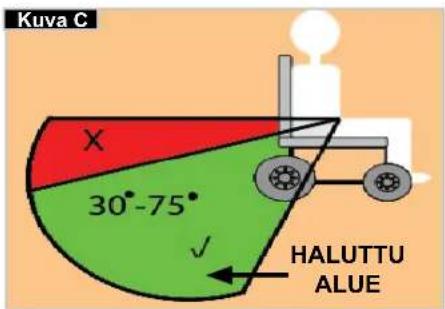

Kuva C 30°-75° X ✓ HALUTTU ALUE

Kuva D X

Kuva E

Pyörätuolin kiinnityshihnojen sijainnit:

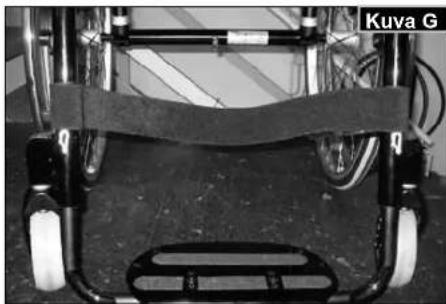

1. Etu- ja takakiinnityskohtien tarrat (kuvat G - H).
2. Pyörätuolin etu- (kuva I) ja takakiinnityskohtien (kuva J) ja tarrojen sijainnit.
3. Kiinnityshihan sivukuva (kuva K).

Valmistekilpi sijaitsee joko poikkiputkessa tai poikkirungossa sekä käyttöoppaassa. Valmistekilvestä ilmenee tarkka malli ja muut tekniset tiedot. Ilmoita seuraavat tiedot tilatessasi varaosia tai takuukäsittelyssä:

• Sarjanumero
• Tilausnumero
• Kuukausi/vuosi

SUNRISE MEDICAL SUNRISE MEDICAL GmbH & Co KG Karlbaching 2 - 4 D-69254 Mach - HD Wheelchair, Carrozzina, Rollstuhl, Fauteil Roulant, Silla de Ruedas HELIUM XXXXX-XXX xx.xx.XXXX1 SN RELXXXXXXXX maxXX® XX cm XX XXX Max kg CE kg

HELIUM XXXXX-XXX

Tuotenimi / tuotenumero.

Suurin turvallinen rinteen kaltevuus kallistukse- nestoputket asennettuina; vaihtelee pyörätuolin ominaisuuksien sekä käyttäjän asennon ja fyysisten kykyjen mukaan.

Istuimen leveys.

Syvyys (enintään).

Enimmäiskuormitus.

CE-merkintä

Käyttöopas

Valmistuspäivä.

Sarjanumero

11.0 Takuutiedot

Takuutiedot

TÄMÄ EI VAIKUTA MITENKÄÄN LAKISÄÄTEISIIN OIKEUKSIISI.

Takuuehdot

1) Korjaustyöt ja osien vaihto suoritetaan Sunrise Medicalin valtuuttaman jälleenmyyjän toimesta.
2) Jos tuotteesi vaatii takuuhuoltoa, takuuehdot edellyttävät että otat heti yhteyttä Sunrise Medicalin valtuuttamaan huoltopalveluun ja kuvailet vian mahdollisimman seikkaperäisesti. Jos käytät pyörätuolia muualla kuin lähimmän valtuutetun huoltopalvelun alueella, takuuehtojen mukaiset huoltotyöt suorittaa toinen valmistajan määrittämä huoltopalvelun tarjoaja.
3) Jos pyörätuolin osa tai osat on korjattava tai vaihdettava valmistus- tai materiaalivian vuoksi 24 kuukauden sisällä (5 vuoden sisällä rungon ja poikkituen osalta) pyörätuolin ostohetkestä ja pyörätuoli on edelleen alkuperäisen ostajan omistuksessa, omistaja on oikeutettu osan/osien täysin ilmaiseen korjaukseen tai vaihtoon, mikäli osat toimitetaan Sunrise Medicalin valtuuttamalle jälleenmyyjälle.

Huomautus: takuu ei ole siirrettävissä toiselle omistajalle.

4) Takuu kattaa myös kaikki vaihdetut tai korjatut osat pyörätuolin jäljellä olevan takuuajan loppuun asti.
5) Annamme alkuperäisen takuuajan kuluessa asennetuille varaosille 24 kuukauden lisätakuun.
6) Takuu kattaa kulutusosat vain siinä tapauksessa, että niiden ennenaikainen kuluminen johtuu suoranaisesti valmistusviasta. Tällaisia osia ovat muun muassa pehmusteet, renkaat, sisäkumit ja vastaavat.
7) Yllä esitetyt takuuehdot koskevat kaikkia täysihintaisten tuotteiden osia.
8) Emme tavallisesti hyväksy pyörätuolin korjaus- tai vaihtovastuuta, mikäli se on aiheutunut jostakin jäljempänä esitetystä syystä:

a) Tuotetta tai osaa ei ole ylläpidetty tai huollettu valmistajan käyttöoppaassa ja/tai huoltokäsikirjassa antamien suositusten mukaisesti. Pyörätuolissa on käytetty muita kuin alkuperäisiä lisävarusteita.
b) Pyörätuoli tai osa on vaurioitunut välinpitämättömyyden, tapaturman tai väärän käytön seurauksena.
c) Pyörätuoliin tai sen osiin on tehty muutoksia, jotka eivät vastaa valmistajan teknisiä tietoja, tai korjaukset on suoritettu ennen kuin viasta on ilmoitettu valtuutettuun huoltopalveluun.

12.0 Tekniset tiedot

Kokonaisleveys:

Vakiotoinitukseen kuuluvilla 25" pyörillä, jotka on varustettu 6° camberkulmalla ja kelausvanteilla: vakiopyörät + 30 cm

Kokonaispituus: 91 cm, IS 48

Kokonaiskorkeus: 112 cm, SK 45

Paino kiloissa: alkaen 6,4 kg

Enimmäiskuormitus:

Helium 120 kg

Istuinkorkeudet:

Valittavissa olevat istuinkorkeudet määräytyvät rungon, etupyörien haarukoiden ja etupyörien sekä takapyörien koon (24", 25") mukaan.

Tav min. m	aks. Tav min. maks.
	Kokonaispituus jalkatuella	770 mm 1050	mm Istuinkulma	0^ 15^
	Kokonaisleveys	620 mm 760 m	m Tehokas		istuimen syvyys	340 mm 480 mm
	Pituus taitettuna	-	-		Tehokas istuimen leveys	320 mm 460 mm
	Leveys taitettuna	-	-		Istuimen korkeus etureunan kohdalla	430 mm 550 mm
	Korkeus taitettuna	-	-		Selkänojan kulma	59^	105^
	Kokonaispaino	6,4 kg	13,0 kg		Selkänojan korkeus	250 mm 450 mm
	Painavimman yksittäisen osan paino	-	2,1 kg käytettäessä 24" takapyörää		Etäisyys jalkatuesta istuimeen	220 mm 520 mm
	Staattinen vakavuus alamäessä	10^	10^		Kulma jalkatuesta istuimeen	92^	100^
	Staattinen vakaus ylämäessä	10^	10^		Etäisyys käsinojasta istuimeen	-	-
	Staattinen vakavuus sivusuunnassa	10^	10^		Käsinojien etusijainti	-	-
	Dynaaminen vakaus ylämäessä - virrankulutus	-	-		Kelausvanteen halkaisija	540 mm 567 mm
	Esteiden ylitys	-	-		Akselin vaaka-asento	+ 56 mm	+ 11 mm

Pyörätuoli täyttää seuraavien standardien vaatimukset:

a) Vaatimukset ja testitavat staattisille, törmäys- ja väsymislujuuksille (ISO 7176-8)
b) Sähkökäyttöisten pyörätuolien ajo- ja ohjausjärjestelmät, vaatimukset ja testi (ISO 7176-14)
c) Standardin ISO 7176-9 mukainen ilmastonkestokoe
d) Verhoitujen osien palonkestävyys normin ISO 7176-16 (EN 1021-1/2) mukaisesti
Kyllä •
-
-
Kyllä •

Tekniset tiedot >>>

Kääntyvä etupyö-rä	Haarukka Runkomalli Istuimen etuosan		korkeus, cm	Istuimen takaosan korkeus, cm
3"	98 mm x 32 mm	Matala	43 43 - 30
			44 44 - 31
			45 45 - 32
		Kork	47 47 - 34
			48 48 - 35
			49 49 - 36
	111 mm x 32 mm	Matala	44 44 - 31
			45 45 - 32
			46 46 - 33
		Kork	48 48 - 35
			49 49 - 36
			50 50 - 37
4"	98 mm x 32 mm	Matala	44 44 - 31
			45 45 - 32
			46 46 - 33
		Kork	48 48 - 35
			49 49 - 36
			50 50 -37
	111 mm x 32 mm	Matala	45 45 - 32
			46 46 - 33
			47 47 - 34
		Kork	49 49 - 36
			50 50 - 37
			51 51 - 38
	111 mm x 45 mm	Matala	45 45 - 32
			46 46 - 33
			47 47 - 34
		Kork	49 49 - 36
			50 50 - 37
			51 51 - 38

Tekniset tiedot ...

Kääntyvä etupyö-rä	Haarukka Runkomalli Istuimen etuosan		korkeus, cm	Istuimen takaosan korkeus, cm
5"	98 mm x 32 mm	Matala	46 46 - 33
			47 47 - 34
		Kork	50 50 - 37
			51 51 - 38
	111 mm x 32 mm	Matala	46 46 - 33
			47 47 - 34
			48 48 - 35
		Kork	50 50 - 37
			51 51 - 38
			52 52 - 39
	111 mm x 45 mm	Matala	47 47 - 34
			48 48 - 35
		Kork 51 51 -	38
			52 52 - 39
	123 mm x 45 mm	Matala	47 47 - 34
			48 48 - 35
			49 49 - 36
			50 50 - 37
		Kork	51 51 - 38
			52 52 - 39
			53 53 - 40
			54 54 - 41
6" 123 mm x 45 mm		Matala	50 50 - 37
			51 51 - 38
		Kork	54 54 - 41
			55 55 - 42

13.0 Vääntövoima

7 Nm 7 Nm 7 Nm

5 Nm 7 Nm 5 Nm

5 Nm 7 Nm

5.0 7 Nm

3.5 Nm 3.5 Nm 5 Nm

5 Nm 25 Nm 5 Nm

Vääntövoima.

HUOMAUTUS: aina kun vääntömomentti on ilmoitettu, oikean momentin saavuttaminen tulisi tarkistaa vääntömomentin mittarilla (ei kuulu toimitukseen).

Jos kiristysmomenttia ei ole erikseen ilmoitettu, M6-ruuvien kiristysmomentti on 7 Nm.

Obsah

Obsah 292

Definície 292

Predhovor 293

Použitie 293

Oblasti použitia 293
