BRUKSANVISNING Helium Quickie

Innholdsfortegnelse 160

Definisjoner 160

Forord 161

Bruk 161

Bruksområde 161

1.0 Generell sikkerhet og bruksrestriksjoner 162

2.0 Händtering 164

3.0 Transportere rullestolen 164

4.0 Alternativer 164

Vipperør 164

Bremser 164

Leddet bakre fjæringssystem 165

Justere håndsykkelakselen 167

Helium Pro-akseljustering 167

Justere fotplaten 167

Sete 168

Alternativer - Snoll on 168

Svinghjul 168

Hjulstilling 168

Ryggstøtte 169

Klesbeskytter 170

Kjørehåndtak 171

Tippesikringer 171

Krykkeholder 172

Hoftebelte 172

5.0 Hjul og montasje 173

6.0 Vedlikehold og stell 173

7.0 Deponere /resirkulere materialer 174

8.0 Feilsøking 174

9.0 Transport 175

10.0 Merking 177

11.0 Garanti 177

12.0 Tekniske spesifikasjoner 178

13.0 Tiltrekkingsmoment 181

MERK:

Rullestolen som er vist og beskrevet i denne håndboken er ikke nødvendigvis identisk med din egen modell. Alle veiledninger er likevel relevante, til tross for enkelte detaljforskjeller.

Produsenten forbeholder seg retten til å endre vekt, mål eller andre tekniske data i denne brukerveiledningen uten forvarsel. Alle verdier, mål og kapasiteter vist i denne brukerveiledningen er omtrentlige og utgjør ingen nøyaktige, tekniske spesifikasjoner.

Definisjoner

3.1 Forklaring av ord som er brukt i denne veiledningen

Ord Definisjon
⚠️ FARE!	Advarsel om potensiell fare for personskade dersom adverselen ikke overholdes
⚠️ ADVARSEL!	Advarsel om potensiell fare for personskade dersom adverselen ikke overholdes.
⚠️ ADVARSEL!	Advarsel om potensiell fare for produktskade dersom adverselen ikke overholdes
MERK: Generelle råd
	Referanse til tilleggsdokumentasjon

Ord Definisjon
⚠️ FARE!	Advarsel om potensiell fare for personskade dersom adverselen ikke overholdes
⚠️ ADVARSEL!	Advarsel om potensiell fare for personskade dersom adverselen ikke overholdes.
⚠️ ADVARSEL!	Advarsel om potensiell fare for produktskade dersom adverselen ikke overholdes
MERK: Generelle råd
	Referanse til tilleggsdokumentasjon

MERK:

Vennligst skriv inn adressen og telefonnummeret til det lokale HMS eller serviceverkstedet ditt i rubrikken nedenfor.

Kontakt dem ved eventuelle uhell og informer om hva som har skjedd, slik at du raskt kan få nødvendig hjelp.

Forhandlers signatur og stempel

Forord

Kjære kunde,

Denne brukerveiledningen vil gi en rekke råd og tips, slik at den nye rullestolen kan bli en trygg og pålitelig del av hverdagen din.

Hos Sunrise Medical føler vi det er svært viktig å opprettholde et godt forhold til kundene våre. Vi vil derfor gjerne holde deg oppdatert om nye produkter som for tiden utvikles av selskapet vårt. Et godt kundeforhold betyr også at vi kan tilby rask service med minst mulig papirarbeid. Hvis du trenger deler eller tilbehør, eller ganske enkelt har et spørsmål om rullestolen din, vil vi alltid være behjelpelige.

Vi vil at du skal være tilfreds med våre produkter og tjenester. Sunrise Medical arbeider derfor målbevisst med å kontinuerlig utvikle sine produkter. På grunn av dette kan det forekomme endringer til produktutvalget vårt når det gjelder form, teknologi og utstyr. Følgelig kan det ikke fremlegges krav på bakgrunn av informasjonen eller bildene i denne brukerveiledningen.

SUNRISE MEDICALs styresystem er sertifisert etter EN ISO 9001, ISO 13485 og ISO 14001.

Som produsent erklærer SUNRISE MEDICAL at deres lettvektstoler er i samsvar med retningslinjene i 93/42/EEC / 2007/47/EEC.

Vennligst ta kontakt med din lokale Hjelpemiddelsentral eller SUNRISE MEDICAL-representant dersom du har spørsmål om bruk, vedlikehold eller sikkerhet av rullestolen.

Rullestoler skal brukes innendørs eller utendørs av personer som har begrenset mobilitet eller ingen personlig fremkommelighet.

Den maksimale vektgrensen (inkludert bruker og eventuelt tilleggsutstyr som er montert på rullestolen) er oppgitt på etiketten med serienummeret, som er festet på akselrøret under setet.

Garantien vil kun gjelde dersom produktet er brukt under de spesifiserte forholdene og de tiltenkte bruksområdene. Rullestolen har en forventet levetid på ca. 5 år. Deler fra andre produsenter MÅ IKKE brukes eller monteres på rullestolen med mindre de er godkjent av Sunrise Medical.

Bruksområde

Det store utvalget av tilleggsutstyr samt rullestolens modulære design, gjør at stolen kan brukes av personer som har begrenset eller ingen personlig fremkommelighet pga.:

• Lammelse
• Amputasjon (beinamputasjon)
- Skade i lemmer/deformitet
• Leddsykdommer/leddskader
- Sykdom, slik som hjerte- og sirkulasjonsproblemer, balanseproblemer eller kakeksi, samt eldre personer som har styrke i overkroppen.

Ved vurdering må også vedkommendes kroppsstørrelse, vekt, fysiske og psykiske evner, alder, levesett og miljø tas med i betraktning.

1.0 Generell sikkerhet og bruksrestriksjoner

Denne rullestolen er konstruert og produsert til å gi maksimal sikkerhet. Gjeldende internasjonale sikkerhetsstandarder har blitt fulgt eller overgått. Brukeren skal uansett aldri utsette seg selv for fare ved å bruke rullestolen på feil måte. For din egen sikkerhet må du lese igjennom og overholde følgende retningslinjer. Uprofesjonelle eller ukorrekte tilpasninger eller justeringer kan øke faren for ulykker. Som rullestolbruker er du også en del av trafikken på veier og fortauer, på lik linje med alle andre trafikkanter. Du regnes som gående selv om du kjører rullestol. Vi minner derfor om at du må følge alle trafikkreglene. Husk refleks i mørket! Vær forsiktig når du bruker rullestolen for første gang. Gjør deg kjent med den.

Før hver bruk av rullestolen, skal følgende kontrolleres:

• Hurtigkoblinger på drivhjul
• Borrelåser på sete og ryggstøtte
• Hjul, lufttrykk i dekk og bremser.

Det er viktig å lese det korresponderende avsnittet i denne brukerveiledningen før rullestolen justeres på noen som helst måte.

Huller i veien eller ujevn grunn kan føre til at rullestolen velter, spesielt när den kjøres oppover eller nedover bakker. Når du kjører over en kant eller en helling forfra, skal du lene deg forover i rullestolen.

FARE!

Brukeren pluss gjenstander som medbringes må • ALDRI overstige den maksimale vektgrensen på 125 kg. Hvis den maksimale vektgrensen overstiges kan stolen skades, velte eller tippe, eller du kan miste kontroll over den. Dette kan igjen kan føre til alvorlige personskader for deg og andre personer.

Når du kjører i mørket bør du alltid ha på deg lyse • klær og klær med refleksbånd, slik at du er lettere synlig. Pass også på at refleksene bak og på siden av rullestolen er lett synlige. Vi anbefaler også at du monterer et aktivt lys.

For å unngå å velte eller andre farlige situasjoner, må • du først øve deg i å bruke rullestolen på flat og jevn grunn med god sikt.

Ikke bruk fotplatene når du stiger inn eller ut av • rullestolen. Fotplatene skal vippes opp og svinges helt ut til siden før du stiger inn eller ut av stolen. Sett deg nærmest mulig der du vil sitte i stolen.

Bruk alltid rullestolen på riktig måte. Du må f.eks.• bremse når du kjører mot en hindring (et trinn, en fortauskant o.l.) samt unngå at rullestolen sklir av kanter/trinn.

Bremsene skal ikke brukes til å senke farten på • rullestolen. De er kun ment å forhindre at rullestolen plutselig ruller av gårde når du står stille. Du må alltid koble inn bremsene når du stopper stolen på ujevn grunn for å forhindre at den ruller. Bruk alltid begge bremsene, hvis ikke kan rullestolen velte.

Finn ut hvilken effekt tyngdepunktet har på • rullestolen, f.eks. i hellinger, bakker, i forskjellige stigninger samt när du kjører over hindringer. Gjør kun dette med hjelp fra en ledsager.

Hvis maksimale innstillinger brukes på stolen (f.eks. • hvis bakhjulene er plassert lengst mulig forover) eller du har en redusert kroppsholding, kan rullestolen velte selv på flat mark.

Len overkroppen lenger forover när du kjører oppover • bakker eller opp på trinn/fortauskanter.

Len overkroppen lenger bakover når du kjører • nedover bakker eller ned fra trinn/fortauskanter. Forsøk aldri å kjøre på skrå oppover eller nedover bakker.

Ikke bruk rulletrapper da disse kan føre til alvorlige • personskader.

Ikke bruk rullestolen i bakker/hellinger som overstiger • 10°. En trygg, dynamisk bakke vil være avhengig av stolens innstillinger, brukerens evner samt måten rullestolen kjøres på. Fordi brukerens evner og kjøremåte ikke er kjent på forhånd, kan vi ikke oppgi hva som utgjør en maksimalt trygg bakke. Brukeren må derfor fastsette dette selv med hjelp fra en ledsager for å forhindre at stolen velter. Vi anbefaler på det sterkeste at uerfarne rullestolbrukere benytter tippesikringer på stolen.

Huller i veien eller ujevn grunn kan føre til at • rullestolen velter, spesielt när den kjøres oppover eller nedover bakker.

Ikke bruk rullestolen på gjørmete eller veidekker med is/sørpe. Ikke bruk rullestolen på steder som ikke er tillatt for fotgjengere.

For å unngå å skade hendene dine, må du ikke • plassere dem mellom eikene eller mellom bakhjulet og bremsen når du bruker rullestolen.

- Hvis rullestolen er utstyrt med drivringer i lettmetall, kan fingrene dine bli varme när du bremser stolen i stor fart eller nedover lange bakker.

Kjør kun rullestolen opp trapper med hjelp av en • ledsager. Det finnes også utstyr for å hjelpe deg å kjøre f.eks. over ramper og heiser, og vi anbefaler at du bruker slikt utstyr. Hvis slikt utstyr ikke er tilgjengelig, må rullestolen vippes og rulles (aldri bæres) over trinnene av to ledsagere. Vi anbefaler at brukere som veier mer enn 100 kg ikke benytter denne metoden for å kjøre opp trapper! Påmonterte tippesikringer må justeres på forhånd slik at de • ikke kommer i kontakt med trappetrinnene. Hvis ikke kan rullestolen velte. Tippesikringene må tilpasses på nytt når stolen er flyttet opp trappen. Pass på at ledsageren kun holder i fastmonterde deler på • rullestolen (f.eks. ikke i benstøttene eller klesbeskytterne).

Når en løfterampe brukes, pass på at de monterte • tippesikringene er plassert utenfor faresonen. Koble inn bremsene når rullestolen står på ujevn • grunn eller du forflytter deg fra stolen (f.eks inn i en bil).

Hvis rullestolen skal fraktes i en spesialbil for • funksjonshemmede personer, skal rullestolbrukeren så langt det lar seg gjøre sitte i bilens sete og bruke bilens sikkerhetsbelte. Dette er den eneste måten som rullestolbrukeren vil være maksimalt beskyttet på ved en eventuell ulykke. Hvis du overholder sikkerhetsinstruksjonene fra SUNRISE MEDICAL samt bruker et spesialkonstruert sikkerhetssystem, kan lette rullestoler brukes som et sete under transport i spesialkjøretøyer. (Se avsnittet om "Transport").

Svinghjulene kan vakle ved høy hastighet, avhengig • av svinghjulenes størrelse og innstilling samt rullestolens tyngdepunkt. Dette kan igjen gjøre at svinghjulene låses slik at rullestolen velter. Pass derfor på at svinghjulene er riktig justert (se avsnittet om "Svinghjul"). Kjør aldri i en bakke uten bremser og reduser alltid hastigheten. Vi anbefaler at nybegynnere bruker tippesikringer.

Tippesikringenes funksjon er å forhindre at rullestolen • vipper bakover ved et uhell. Tippesikringene må på ingen måte brukes istedenfor transporthjul, eller brukes til å forflytte en bruker i stolen när drivhjulene er tatt av.

Hvis du strekker deg etter gjenstander som er • plassert foran, på siden eller bak rullestolen, må du ikke strekke deg for langt ut av stolen. Dette vil endre stolens tyngdepunkt og øke faren for at den vipper eller velter. Hvis du strekker deg etter gjenstander som er plassert foran, på siden eller bak rullestolen, må du ikke strekke deg for langt ut av stolen. Dette vil endre stolens tyngdepunkt og øke faren for at den vipper eller velter. Stolen kan da tippe bakover som kan forårsake personskade.

Brukere med amputerte ben må bruke tippesikringer. • Kontroller at det er riktig lufttrykk i dekkene før du • bruker rullestolen. Lufttrykket i styrehjulene skal være minst 3,5 bar (350 kPa). Det maksimale lufttrykket er oppgitt på dekket. Bremsene vil kun virke dersom den er stilt inn på riktig måte og det er tilstrekkelig luft i dekkene (se avsnittet om "Bremser").

Hvis sete- eller ryggtrekket er slitt eller skadd, må de • skiftes ut umiddelbart.

Vær forsiktig med ild, spesielt glødende sigaretter. • Setet og ryggen kan ta fyr. Hvis rullestolen står i direkte stollys over en lengre • periode, kan deler på den (f.eks. ramme, benstøtter, bremser eller klesbeskytter) bli varme (>41°C). Pass alltid på at hurtigkoblingene på bakhjulene er • forsvarlig festet og låst. Hvis knappen på hurtigkoblingen ikke er trykket inn, kan ikke hjulet tas av.

ADVARSEL!

• Bremsenes effekt samt rullestolens generelle kjøreegenskaper vil påvirkes av lufttrykket i dekkene. Rullestolen vil være langt enklere å styre når det er riktig og likt lufttrykk i begge drivhjulene.
  Pass på at dekkene har godt mønster! Husk at du må • følge alle gjeldende trafikkregler når du kjører på offentlige veier.
  Vær alltid forsiktig slik at du ikke klemmer fingrene • dine när du bruker eller justerer rullestolen!

Rullestolen som vises og beskrives i denne brukehåndboken kan variere noe fra din egen modell. Alle veiledninger er likevel relevante, til tross for enkelte detaljforskjeller.

Produsenten forbeholder seg retten til å endre vekt, mål eller andre tekniske data i denne brukerveiledningen uten forvarsel. Alle verdier, mål og kapasiteter vist i denne brukerveiledningen er omtrentlige og utgjør ingen nøyaktige, tekniske spesifikasjoner.

SUNRISE MEDICAL er ISO 9001-akkreditert, noe som garanterer kvalitet innen alle områder av konstruksjon og produksjon av denne rullestolen. Denne rullestolen overholder standardene i EU-direktivene. Valgfritt utstyr og tilbehør kan kjøpes separat.

2.0 Händtering

Hurtigkobling for drivhjul

Drivhjulene er utstyrt med hurtigkoblinger.

Hjulene kan derfor tas av og på uten bruk av verktøy.

For å ta av et hjul, trykk ganske enkelt på den hurtigutløsende knappen på akselen (1) og trekk hjulet av (Fig. 1).

Hold hurtigkoblingen på akselen nede när akselen settes inn i rammen for å montere drivhjulene. Slipp opp knappen for å låse hjulene på plass. Hurtigkoblingen vil kneppe på plass.

3.0 Transportere rullestolen

Transportere rullestolen

Ved å ta av drivhjulene vil rullestolen gjøres mest mulig kompakt. Ryggstøtten kan felles ned ved å trekke i snoren (1) (se bilde 3) bak på ryggstøtten (Fig. 2 + 3).

Vipperør brukes när noen skal vippe rullestolen over hindringer i veien. Trå ganske enkelt på røret for å skyve rullestolen, for eksempel over en fortauskant eller et trinn.

ADVARSEL!

Sunrise Medical anbefaler på det sterkeste at det brukes et vipperør på alle rullstoler som hovedsakelig skal skyves av en ledsager. Uten bruk av et vipperør, kan ryggrøret skades dersom den brukes konstant til å vippe rullestolen bakover for å kjøre over en fortauskant eller et trinn.

Sette deg i rullestolen på egenhånd

• Skyv rullestolen mot en vegg eller et solid møbel.
  • Koble inn bremsene;
• Du kan nå sette deg i rullestolen;
• Plasser føttene foran hælstroppene. (Fig. 4.1).

Gå ut av rullestolen på egenhånd

• Koble inn bremsene;

- Hold en hånd på hjulet eller klesbeskytteren og len deg litt forover, slik at kroppsvekten din forflyttes til setets forkant. Plasser begge bena støtt på bakken, flytt det ene benet lengst mulig bakover, og skyv deg til oppreist stilling (Fig. 4.2).

kan påvirkes dersom bremsene monteres og justeres feil, eller dersom luftrykket i dekkene er for lavt.

Bremser

Rullestolen er utstyrt med to bremser. De presses direkte mot hjulene. For å koble inn bremsene, skyv begge bremsespakene forover til de stopper. For å koble ut bremsene, trekk spakene tilbake den opprinnelige stilling deres.

Bremsekraften vil reduseres dersom:

• Mønsteret på dekkene er slitt
  • Lufttrykket er for lavt
  • Hjulene er våte
• Bremsene er feiljustert.

Bremser...

Bremsene er ikke konstruert for å senke farten på rullestolen. Bremsene skal derfor aldri brukes til å bremse en rullestol som er i bevegelse. Bruk alltid drivringene for å bremse ned farten på stolen. Pass på at avstanden mellom hjulene og bremsene er i samsvar med de fastsatte spesifikasjonene. For å stille inn den korrekte avstanden, løsne på skruen. Stram deretter skruen på nytt (Fig. 4.3 og 4.4).

ADVARSEL!

Hver gang drivhjulene har blitt justert, må avstanden mellom hjulene og bremsene kontrolleres og etterjusteres om nødvendig.

Bremsespakforlenger

Bremsespakforlengeren gjør det enklere å koble inn bremsene.

Bremsespakforlengeren er festet til bremsene. Ved å heve denne kan den vippes forover (Fig. 4.5).

ADVARSEL!

Dersom bremsene monteres for nærme hjulet, kan det være vanskeligere å koble inn bremsene. Dette kan føre til at bremsespakforlengeren brekker!

Hvis du lener deg på bremsespakforlengeren når du forflytter deg vil spaken brekke! Vann som spruter fra hjulene kan gjøre at bremsene svikter.

ADVARSEL!

Feil montering av bremsene vil gjøre det vanskeligere å koble dem inn.

Dette kan føre til at bremsespakforlengeren brekker.

Kompakte bremser

Kompakte bremser er montert under setet og brukes ved å trekke bremsene bakover i retning av hjulene. For at bremsene skal kobles helt inn, må du trekke spaken til den stopper, (Fig. 4.6).

Enhåndsbremsen er plassert undert setetrekket. Bremsene kobles inn ved å trekke i bremsespaken, som er montert mot baksiden av stolen på høyre eller venstre side, i retning av hjulet. For at bremsene skal kobles helt inn, må du trekke spaken til den stopper, (Fig. 4.6.1)

Justering

For å justere bremsen, løsne skruene (1) og monter bremse på et sted hvor den vil virke på riktig måte (Fig. 4.6.2).

ADVARSEL!

Feil montering av enhåndsbremsen kan føre til alvorlige personskader for brukeren og andre personer.

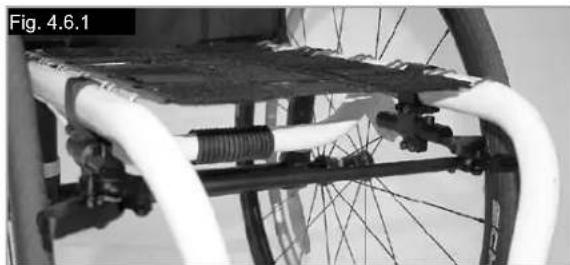

Leddet bakre fjæringssystem

ADVARSEL!

Den bakre fjæringen kan påvirke rullestolens stabilitet. For å unngå å velte, bruk en spotter og/eller tippesikringer til du er kjent med det nye utstyret.

1. Justere det fire-leddete bakre fjæringssystemet

a. For å stramme fjæringen, skru justeringsmekanismen (A) med klokken (når du ser på fjæringssystemet fra rullestolens underside).

b. For å gjøre fjæringen mykere, skru justeringsmekanismen (A) mot klokken (når du ser på fjæringssystemet fra rullestolens underside).

2. Regulere leddene i fjæringssystemet

Du må ikke regulere leddene (B), (Fig. 4.8). Disse er stilt inn fra fabrikanten for å forsikre om at det fire-leddete bakre fjæringssystemet kan kontrolleres og brukes på riktig måte. (se neste side).

Leddet bakre fjæringssystem

Stille spissing til null

Skru opp hodeskruene (A) (3 på hver side, med mindre stolen er utstyrt med tippesikringer hvor det da vil være 4 skruer) som fester klemmen på cambringsrøret. Se hvor kulen er plassert i nivellerkikkerten (B), og drei cambringsrøret (C) til kulen er plassert i midten av nivellerkikkert. Spissingen er nå stilt til null (Fig. 4.7, 4.8).

Før du strammer til skruene (A), pass på at cambringsrøret er sentrert fra venstre mot høyre i forhold til rullestolrammen, og at den flate delen på det utvendige cambringsrørets klemme er parallell på hver side. Enden på cambringsrøret skal være i flukt med den ytterste delen på cambringsrørets klemme. Stram til skruene (A) med et dreiningsmoment på 7 Nm.

Stille spissingen til null - alternativ metode

Plasser rullestolen på et flatt, horisontalt bord eller gulv. Skru opp hodeskruene (A) (3 på hver side, med mindre stolen er utstyrt med tippesikringer hvor det da vil være 4 skruer) som fester klemmen på cambringsrøret. Finn de flate overflatene foran og bak på cambringspluggene (D). Plasser en gjenstand du vet har en 90° vinkel (slik som en rettvinklet trekant, o.l.) ned langs den flate, horisontale overflaten og opp mot den flate delen på cambringspluggen.

Drei cambringsrøret og pluggen til den flate overflaten på cambringspluggen er parallell med den rettvinklede trekanten (Fig. 4.7, 4.8, 4.9, 4.10).

Før du strammer til skruene (A), pass på at cambringsrøret er sentrert fra venstre mot høyre i forhold til rullestolrammen, og at den flate delen på det utvendige cambringsrørets klemme er parallell på hver side. Enden på cambringsrøret skal være i flukt med den ytterste delen på cambringsrørets klemme. Stram til skruene (A) med et dreningsmoment på 7 Nm.

ADVARSEL!

Når du dreier den fire-leddete bakre fjæringen må du alltid foreta én endring av gangen, og skrive ned endringen du har

gjort. Dette krever litt tålmodighet, men gjør at du forstår hvordan hver endring av det bakre fjæringssystemet vil påvirke bruken av rullestolen.

MERK– Den nedre støtdemperen er konstruert til å føles løs. Dette er bevisst for å gi riktig bevegelse av fjæringen.

ADVARSEL!

Ta aldri av hylsemutteren (C) som fester cambringsklemmen til klemmen på støtdemperen.

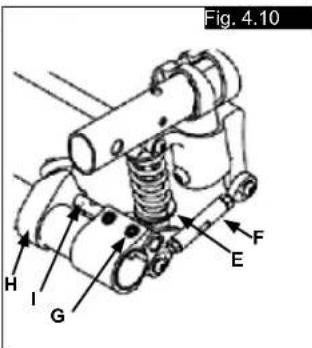

3. Vedlikehold

Vedlikeholdet som er oppgitt nedenfor skal gjøres sammen med det generelle vedlikeholdet av rullestolen beskrevet i avsnitt XI.

a. Ikke bruk smøremiddel på hylsene eller fjærene på endene av støtdemperen.
b. Du kan bruke smøremiddel på endene av leddene när de er rengjort med et mildt vaskemiddel og en myk børste.
c. Bruk en myk børste til å fjerne eventuell smuss og støv fra fjæringssystemet.
d. Bruk aldri en høytrykkspyler til å rengjøre det fireleddete bakre fjæringssystemet.

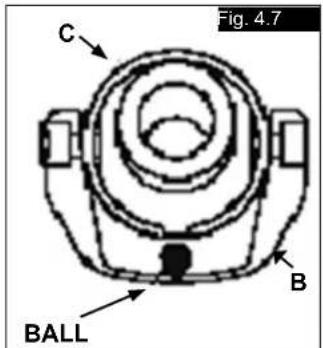

C B BALL Fig. 4.7

Fig. 4.8 D

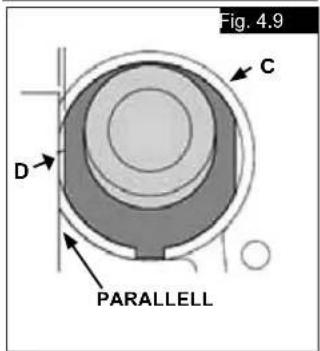

Fig. 4.9 C D PARALLEL

Justere håndsykkelakselen

Håndsykkelaksel

Det er nødvendig å justere håndsykkelakselen for å påvirke tyngdepunktet bakover. Dette gjør at håndsykkeltilbehør kan brukes på trygg måte (Fig. 4.10.1).

FARE!

Rullestolen vil være ustabil dersom en håndsykkel brukes uten håndsykkelakselen, som igjen kan føre til personskade for brukeren og andre personer.

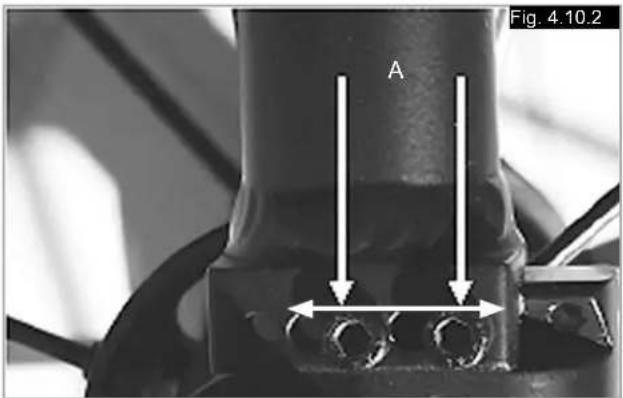

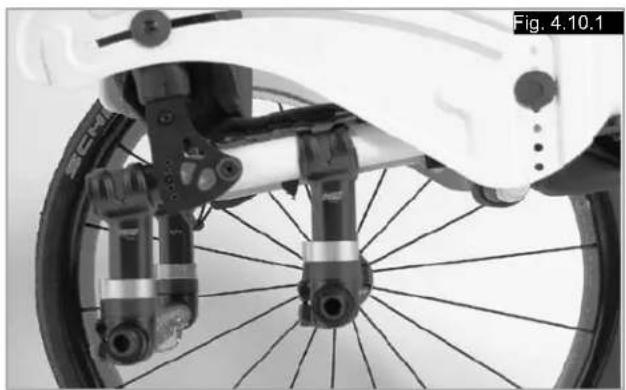

For å justere tyngdepunktet, fjern de to skruene (A) og flytt braketten til den stillingen du ønsker (Fig. 4.10.2). Sett tilbake og stram skruene (5Nm)

Fig. 4.10.2 A

Justere fotplaten

Justere benstøtten

ADVARSEL!

Ikke stå på fotplaten! Selv om brukeren sitter i • rullestolen, kan den velte og forårsake personskade. Ikke stå på fotplaten når du forflytter deg. Rullestolen • kan velte og forårsake personskade.

Ved å skru opp skruen (1), kan du justere lengden på benstøtten slik at den passer lengden på leggene dine. Stramt til etter justering. Vinkelen på benstøtten kan justeres individuelt ved å løsen på skruene (2). Sidekanten (3) på benstøtten forhindrer at føttene dine sklir av benstøtten. Kontroller at alle skruer er strammet som de skal etter enhver justering (se avsnittet om Tiltrekkingsmoment) (Fig. 4.11 - 4.12).

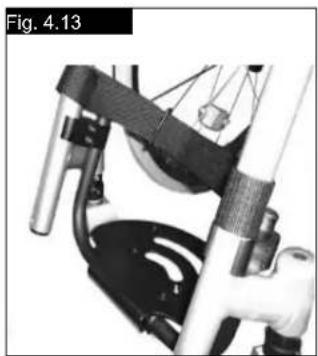

Høyt monterte benstøtter

Den høyt monterte benstøtten er montert på innsiden av rammen, slik at benstøtten kan plasseres høyere (Fig. 4.13).

For å justere den bakre setehøyden, skru opp sekskantskruene (1) (én på hver side) som fester klemmen til akselrøret (2). Ta av avstandsstykket (3) for å justere setehøyden +/- 1 cm. For større justeringer, kan du redusere lengden på akselrøret etter behov. Stram de to sekskantskruene med et tiltrekkingsmoment på 7 Nm. (Fig. 4.14).

MERK:

Det kan være nødvendig å justere vinkelen på svinghjulene når du justerer setehøyden bak.

Sete

For å stramme setet, bruker du stroppene under setetrekket.

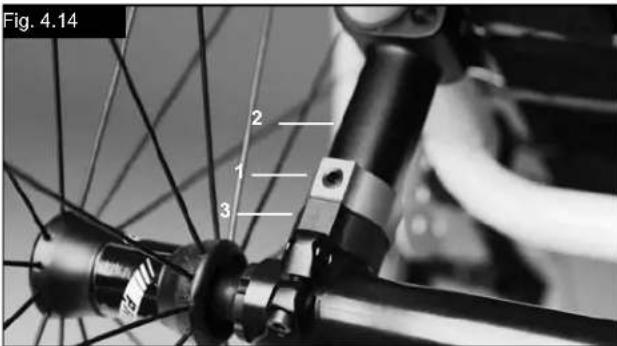

Fig. 4.14 2 1 3

Alternativer - Snoll on

Se den separate bruksanvisningen for mer informasjon om Snoll On-tilbehøret.

Svinghjul

Det kan være at rullestolen trekker litt mot høyre eller venstre, eller at svinghjulene vakler under bruk. Dette kan være forårsaket av at:

• Hjulbevegeligheten forover og bakover ikke er stilt inn som den skal.
• Vinkelen på svinghjulet ikke er justert som den skal.
• Svinghjulet og/eller lufttrykket i drivhjulene er for lavt; hjulene svinger ikke jevnt.

Det er viktig å justere svinghjulene slik at rullestolen kan kjøre rett framover.

Svinghjulene skal alltid justeres av en autorisert teknikker. Svinghjulsfestene må tilpasses og bremsene kontrolleres hver gang drivhjulene har blitt justert.

Justere svinghjulet

Du kan kontrollere at begge gaflene er stilt parallelt ved å telle tennene som er synlige på begge sider. Når du har justert svinghjulsgaflene vil tennene gi en sikker stilling, og kan justeres opp til 16° i trinn på 2°. Bruk den flate siden foran på svinghjulsgaffelen for å kontrollere at vinkelen er plan med underlaget (Fig. 4.15).

Dette patenterte designet gjør at svinghjulsgaffelen kan snus, slik at den står i rett vinkel i forhold til underlaget når setevinkelen endres.

Stille inn retningsstabiliteten

Skru opp sekskantskruene (1) på undersiden av gaffelen. Skru deretter opp skruen (2). Du kan nå dreie den sorte holderen (3) mot høyre eller venstre.

Venstre – rullestolen vil trekke mot venstre

Høyre - rullestolen vil trekke mot høyre

Stram deretter til skruen (2) på nytt. Still gaffelen i 90° vinkel i forhold til gulvet.

Stram deretter skruen (1) på nytt. (Fig. 4.16).

Fig. 4.15 +8 -8

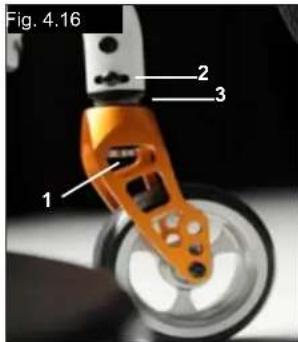

Fig. 4.16 1 2 3

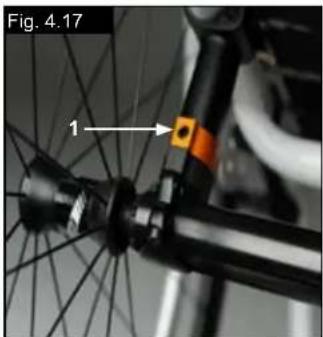

Hjulstilling

Justere hjulstillingen

Viktig: Rullestolen vil kun rulle slik den skal dersom stillingen for drivhjulene er optimert, som betyr at hjulstillingen må justeres på riktig måte.

For å gjøre dette, mål avstanden mellom både svinghjulene og drivhjulene for å forsikre deg om at de er parallelle med hverandre.

Forskjellen mellom begge målene skal ikke overstige 5 mm.

For å justere hjulene slik at de er parallelle med hverandre, løsne på skruene og vri akselhylsen deretter. Kontroller at alle skruer er strammet som de skal etter enhver justering (se avsnittet om Tiltrekkingsmoment).

HELIUM sporjustering

Stille spissing/spredning til null

MERK: Det går ikke an å stille spissing/spredning på rullestoler som er utstyrt med 0° cambersylindere. Denne justeringen kan kun utføres på stoler med 3° og 6° cambersylindere.

Betegnelsen "spissing/spredning" definerer hvordan drivhjulene på stolen er plassert i forhold til underlaget. Dette vil igjen avgjøre hvor lett stolen kan rulle. Du oppnår normal motstand eller rullemotstand när spissing/spredning er stilt til null.

Stille spissing/spredning til null: Løse de to skruene (1) (en på hver side) som fester klemmen på vinkelrøret. Kontroller kulen i den horisontale stillingen (2), og vri vinkelrøret (3) til kulen er i midten. Spissingen er nå stilt til null.

Før du strammer til skruene (1), må du kontrollere at vinkelrøret er sentrert fra venstre mot høyre. Før du strammer til skruene (1), må du kontrollere at vinkelrøret er sentrert fra venstre mot høyre. Stram til skruene med et tiltrekkingsmoment på 7 Nm. (Fig. 4.17 - 4.19).

Justere akselavstanden:

Akselavstanden bak er avstanden mellom den øvre delen på drivhjulene og ryggrørene. Fabrikkinnstillingen er 1,25 cm. Det kan være nødvendig å øke denne avstanden hvis det er behov for større rom mellom hjulene og valgfrie høyderegulerbare armlener (Fig. 4.20).

MERK: Når du justerer den bakre akselavstanden, må du justere ett hjul av gangen. Hvis begge hjulene løsnes samtidig, vil spissingen/spredningen også endres. Akselavstanden justeres ved å strekke delen på cambringen (4) inn eller ut av camberrøret (5), før det låses på plass når det er trukket helt inn eller ut. Løsne på skruen (6) nærmest camberrøret på venstre side av stolen. Flytt hurtigkoblingen innover eller utover til du har fått akselavstanden du ønsker. Stram til skruene med et tiltrekkingsmoment på 7 Nm. Gjenta denne fremgangsmåten på høyre side av stolen, og juster avstanden slik at den er like stor som på venstre side.

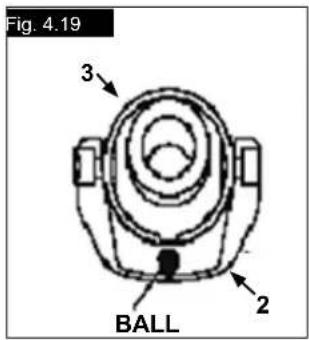

Fig. 4.19 3 BALL 2

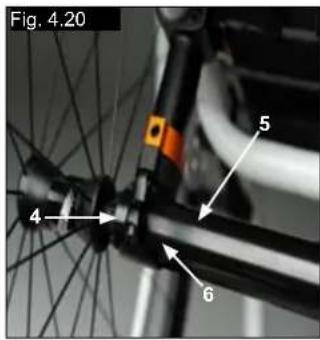

Fig. 4.20 4 5 6

Ryggstøtte

Vinkeljusterbar ryggstøtte

Du kan justere vinkelen på ryggstøtten ved å flytte läsepinnen i ryggsylinderen. Pinnen (1) må kneppes helt på plass i hullmønstret på begge sider, slik at du får en vinkeljustering på 8,5°.

Sett de røde plastpinnene inn i de ledige hullene. For å få en mindre vinkeljustering (3,5°), skrur du opp sekskantskruen (2) og setter skruen i det andre hullet. Bruk riktig tiltrekkingsmoment (se tabell) for å stramme skruen (2).

Dette vil endre ryggvinkelen med 12°. Flytt deretter pinnen (1) i motsatt retning til det neste hullet, som vil gi en justering på 12° - 8° = 3,5°. (Fig. 4.21)

For å redusere slark i ryggstøtten, kan mutteren (1) skrus opp, slik at den optimale stillingen kan oppnås ved bruk av justeringsskruen (2). Stram deretter til mutteren (1). (Fig. 4.22).

ADVARSEL!

Frigjør ryggen ved å trekke i snoren. Skyv samtidig ryggen forever for å felle den ned. For å rette opp ryggen til sin opprinnelige stilling, må den trekkes mest mulig bakover til den låses på plass på begge sider.

ADVARSEL!

Vær forsiktig slik at du ikke klemmer fingrene dine när ryggen felles ned.

Du kan justere strammingen på ryggtrekket ved bruk av forskjellige stropper.

Ryggtrekket kan justeres fra innsiden gjennom en åpning i trekket, og kan polstres for å dekke forskjellige brukeres behov (Fig. 4.23).

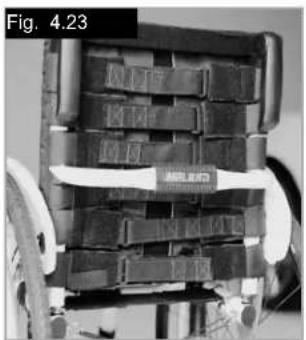

Høydejusterbar rygg

Høyden på ryggen kan justeres i trinn på 2,5 cm. De justerbare trinnene er 25-30 cm, 30-35 cm, 35-40 cm og 40-45 cm. Skru opp skruene (1+2) og juster ryggstøtten til den høyden du ønsker. Stram deretter til skruene (se avsnittet om Tiltrekkingsmoment). (Fig. 4.24).

Stramme eller løsne festet av den utvendige armlenstolpen i mottakeren:

1. Skru opp de fire justeringsboltene (9) på siden av mottakeren.
2. Når armlenet er i mottakeren (7), klem på mottakeren for å oppnå best mulig feste.
3. Stram til de fire boltene (9). (16,3 Nm)

Justere posisjonen

1. Skru opp de to klemmeboltene (10) til klemmen er løsnet.
2. Skyv armlenmottakeren til ønsker posisjon.
3. Stram til.

Fig. 4.25 - 4.28 delenøkkel

1. Utvendig armlenstolpe
2. Høydejusterings- spake
3. Utløserspake
4. Armlenpute
5. Forflytningsstang
6. Sidepanel
7. Mottaker
8. Klemme
9. Justeringsbolter for mottaker
10. Klemmebolter

Klesbeskytter

Høydejusterbart armlen med enkel stolpe

(Fig. 4.25 - 4.28).

1. Montering

a. Skyv den utvendige armlenstolpen inn i mottakeren som er montert på rullestolrammen.

b. Armlenet vil automatisk låses på plass.

1. Justere høyden

a. Drei høydejusteringsspaken (2) til det andre trinnet.

b. Skyv armlenputen opp eller ned til ønsket høyde.

c. Flytt spaken til låst stilling mot armlenstolpen.

d. Skyv armlensputen (4) til den øvre armlenstolpen låses forsvarlig på plass.

1. Ta av armlenet

a. Trekk i spaken (3) og ta av armlenet.

1. Sette tilbake armlenet

a. Skyv armlenet tilbake i mottakeren til det låses på plass.

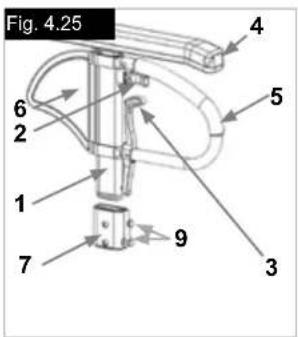

Fig. 4.25 1 2 3 4 5 6 7 9

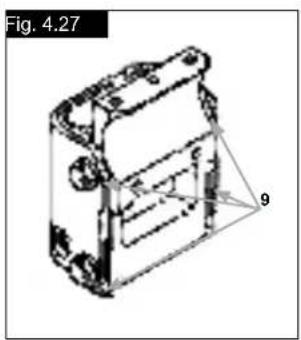

Fig. 4.26 7 8 9 10

Høyderegulerbare kjørehåndta k

Disse håndtakene er festet med to bolter, slik at de ikke plutselig sklir ut. Ved å åpne utløserspaken (1) kan kjørehåndtakene (2) reguleres til den høyden du ønsker. Når du flytter på spaken vil du høre låsemekanismen; du kan nå lettere plassere kjørehåndtaket i den stillingen du ønsker. Mutteren på strammespaken avgjør hvor stramt kjørehåndtaket er festet på plass. Dersom mutteren er løs når strammespaken har blitt justert, vil også kjørehåndtaket være for løst. Vipp kjørehåndtaket fra side til side før bruk, for å forvisse deg om at det er festet godt på plass. Når høyden på håndtaket er regulert, skal strammespaken (1) alltid festes godt på plass. Dersom denne spaken ikke er festet godt nok, kan det føre til personskade ved forsering av trapper. (Fig. 4.29).

MERK – Hvis de høyderegulerbare kjørehåndtakene ikke er montert som de skal, kan det oppstå "slark" eller de kan skli ut av stilling. Pass på at de relevante skruene er strammet som de skal.

Nedfellbare kjørehåndtak

Dersom kjørehåndtakene ikke er i bruk, kan de felles ned ved å trykke på knappen (2). Når det er nødvendig å bruke håndtakene på nytt, kan de vippes opp til de knepper på plass. (Fig. 4.30).

2. Justere tippesikringene

Tippesikringene må heves eller senkes slik at det er en avstand på 2,5 cm - 5 cm mellom tippesikringene og gulvet.

Trykk på utløserknappen på tippesikringen, slik at begge tappene trekkes innover. Flytt det innvendige røret opp eller ned for å feste det i hullene. Slipp opp knappen. Juster den andre tippesikringen på samme måte. Begge tippesikringene må være plassert like høyt. (Fig. 4.31).

FARE!

Sunrise Medical anbefaler bruk av tippesikringer: Hvis rullestolen ikke er utstyrt med tippesikringer eller de er feil montert, kan stolen tippe bakover og forårsake personskade.

1. Skyve røret på tippesikringene inn i festet:

a. Trykk på den bakre knappen på tippesikringen på tippesikringsfestet, slik at begge tappene trekkes inn.
b. Skyv tippesikringen (1) inn i festet.
c. Skyv tippesikringen nedover til utløserbolten låses i festet.
d. Monter den andre tippesikringen på samme måte.

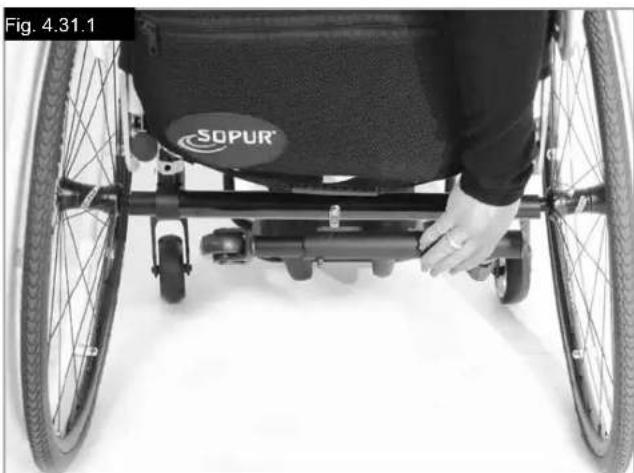

Aktiv tippesikring/oppvippbar

Den aktive tippesikringen er montert på venstre eller høyre side av akselrøret. Ved å skyve den mot akselrøret kan den vippes ned for å brukes (Fig. 4.31.1).

ADVARSEL!

Sørg for at tippesikringen låses på plass i stilling. En aktiv tippesikring som ikke er låst på plass kan forårsake alvorlige personskader til brukeren.

For å fjerne den aktive tippesikringen for sport, trykk på knappen på hurtigkoblingen og trekk den ut. Trekk deretter ut røret fra tippesikringsmottakeren (4.31.2 - 4.31.3).

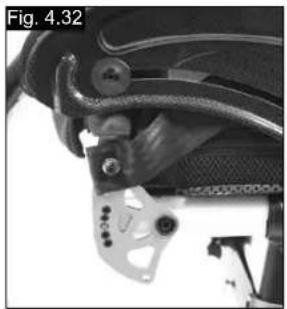

Med dette utstyret kan krykker festes direkte til rullestolen. Holderen er utstyrt med en borrelåshempe som brukes til å holde fast krykker eller andre hjelpemidler.

ADVARSEL!

Krykker eller andre hjelpemidler må aldri tas ut av holderen när rullestolen er i bevegelse.

Hoftebelte

FARE!

Husk å ta på deg hoftebeltet før du bruker rullestolen. Hoftebeltet må kontrolleres daglig,•

for å sørge for at det er fritt for slitasje samt at det • fungerer som det skal.

Kontroller alltid at hoftebeltet er forsvarlig festet og • riktig justert før bruk. Hvis beltet er for løst kan brukeren skli ned i setet med fare for å kveles eller pådras alvorlige personskader.

Hoftebeltet er montert på rullestolen slik vist i illustrasjonen. Beltet består av to deler. Delene monteres ved bruk av de eksisterende festeboltene på setet som festes gjennom øyet på beltet. Beltet trekkes under den bakre delen på klesbeskytteren. (Fig. 4.32)

Juster beltet slik at spennen er plassert midt foran på setet. (Fig. 4.33)

Juster hoftebeltet slik at det passer brukeren på følgende måte:

Forkorte hofte-beltet	Forlenge hoftebeltet
Trekk det ledige beltet tilbake gjennom beltespennen og sidespennene. Pass på at beltet ikke er vridd ved spennen.	Trekk det ledige beltet gjennom sidespennene og beltespennen for å forlenge hoftebeltet.

Når hoftebeltet er festet, kontroller avstanden mellom brukeren og beltet. Når beltet er riktig strammet, skal du kunne få plass til en flat hånd mellom beltet og brukeren. (Fig. 4.34)

Hoftebelte...

Hoftebeltet skal festes slik at det ligger i en vinkel på 45 grader over brukerens hofter. Brukeren skal sitte oppreist og lene seg mest mulig bakover i setet når beltet justeres. Hoftebeltet skal justeres slik at brukeren ikke kan skli ned i setet.

(Fig. 4.35)

Frigjøre hoftebeltet: Trykk sidene på spennen inn mot midten, og trekk delene på beltet forsiktig fra hverandre.

ADVARSEL!

Hvis du er usikker på hvordan du bruker hoftebeltet, • må du spørre helseterapeuten, rullestolforhandleren, omsorgspersonen eller ledsageren din om hjelp. Hoftebeltet skal kun monteres av en godkjent Sunrise • Medical-forhandler/serviceverksted.

Hoftebeltet skal kun tilpasses av en kvalifisert person • eller en godkjent Sunrise Medical-forhandler/serviceverksted.

Hoftebeltet må kontrolleres daglig for å forvisse om at det er riktig justert, at det fungerer som det skal, og at det ikke er slitt.

Sunrise Medical anbefaler ikke at rullestolbrukeren • sitter i stolen og bruker dette hoftebeltet som sikkerhet når stolen transporteres i et kjøretøy.

Vennligst se Sunrise Medicals brosjyre om transport for ytterligere informasjon.

Vedlikehold:

Kontroller hoftebeltet og andre festeanordninger regelmessig for slitasje og skade. Skift ut deler om nødvendig.

ADVARSEL

Hoftebeltet skal justeres for å passe brukeren, slik beskrevet ovenfor. Sunrise Medical anbefaler at beltets lengde og tilpasning kontrolleres regelmessig, for å forsikre om at brukeren ikke har feiljustert beltets lengde ved et uhell.

5.0 Hjul og montasje

Rullestolen leveres med kompakte dekk eller luftfylte hjul. Hvis rullestolen er utstyrt med luftfylte gummidekk, må du alltid kontrollere at det er riktig lufttrykk i dekkene, da dette kan ha en innvirkning på rullestolens kjøreegenskaper. For lavt lufttrykk kan gi rullemotstand, som igjen gjør det nødvendig med ekstra kraft for å bevege rullestolen. Lavt lufttrykk kan også ha en negativ innvirkning på styring av stolen. Hvis lufttrykket er for høyt kan dekket eksplodere. Det korrekte lufttrykket for ditt dekk står trykket på yttersiden av selve dekket.

Dekkene monteres på samme måte som dekkene på en vanlig sykkel. Kontroller alltid at det ikke er fremmedlegemer på kanten eller på innsiden av et dekk før en ny slange settes inn. Kontroller lufttrykket når et dekk har blitt montert eller reparert. For din egen sikkerhet og for at rullestolen skal fungere på best mulig måte, er det ytterst nødvendig med riktig lufttrykk i dekkene samt at dekkene er i god stand.

6.0 Vedlikehold og stell

• Kontroller lufttrykket hver fjerde uke. Kontroller at ingen av dekkene er slitte eller skadde.
• Kontroller bremsene ca. hver fjerde uke for å forsikre deg om at de fungerer som de skal og at de er lette å bruke.
• Skift dekkene som på en vanlig sykkel.
• Kontroller at leddene som er ytterst nødvendige for sikker bruk av rullestolen er selvlåsende. Kontroller at alle bolter er festet hver tredje måned (se avsnittet om Tiltrekkingsmoment). Sikringsmutre skal kun brukes en gang og må skiftes ut etter bruk.
• Bruk kun milde husholdningsmidler til å vaske rullestolen med når den er skitten. Bruk kun såpe og vann til å vaske setetrekket med.

6.0 Vedlikehold og stell...

• Tørk av rullestolen dersom den er våt etter bruk.
• Smør hurtigkoblingene med litt symaskinolje ca. hver åttende uke. Vi anbefaler at rullestolen kontrolleres hver 6. måned av et autorisert serviceverksted, avhengig av hvor ofte og hva rullestolen brukes til.

ADVARSEL!

Sand og saltvann (eller salt på veiene om vinteren) kan skade hjullagrene i sving- og drivhjulene. Rengjør rullestolen godt når den har vært i kontakt med salt.

Følgende deler kan tas av rullestolen og sendes tilbake til produsenten/forhandleren for reparasjon:

• Drivhjul
- Armlen
- Holder for benstøtte
- Tippesikringer

Disse delene kan fås som reservedeler. For ytterligere informasjon, se delekatalogen.

Hygiene ved gjenbruk av rullestolen:

Rullestolen må rengjøres grundig før den skal brukes av andre. Alle overflater som brukeren kan komme i kontakt med må vaskes med et desinfeksjonsmiddel eller byttes ut med nytt.

Det skal brukes et middel som er oppført på DGHM-listen, f.eks. Antifect Liquid (Schülke & Mayr), et alkoholbasert desinfeksjonsmiddel for medisinske produkter som gir rask effekt.

Følg produsentens bruksanvisning nøye.

Generelt sett er ikke desinfeksjonsmidler garantert å være effektive på sømmer. Vi anbefaler derfor at setet og ryggtrekket skiftes ut for å unngå fare for mikrobakteriell kontaminasjon i henhold til § 6 i loven om beskyttelse mot infeksjoner.

7.0 Deponere /resirkulere materialer

Hvis du har fått rullestolen din av en Hjelpemiddelsentral, er det sannsynlig at den ikke tilhører deg personlig. Hvis du ikke lenger har behov for rullestolen, må du følge instruksjonene om hvordan du skal levere den tilbake til NAV/HMS som länte den ut til deg.

Følgende informasjon beskriver materialene som er brukt i rullestolen, med henblikk på deponering eller resirkulering av stolen og dens emballasje.

Du må alltid følge de lokale forskriftene angående deponering eller resirkulering av spesialmaterialer. (Forskriftene kan inkludere rengjøring eller dekontaminasjon av rullestolen for deponering).

Aluminium: Svinghjulsgafler, hjul, klesbeskytter, armlenrammer, benstøtter, kjørehåndtak

Stål: Festeanordninger, hurtigkoblinger

Plast: Håndtak, rørpropper, svinghjul, fotplater, armlensputer samt 12" hjul/dekk

Emballasje: Lavdensitets-polyetylenpose, pappkartong Trekk: Vevd polyester med PVC-belegg og ekspandert brannhemmende skumgummi.

Deponering og resirkulering skal gjøres gjennom et lisensiert firma eller på autoriserte avfallsplasser.

Alternativt kan rullestolen leveres inn hos din lokale Hjelpemiddelsentral for deponering.

8.0 Feilsøking

Rullestolen trekker til siden

• Kontroller lufttrykket i dekkene
• Kontroller at hjulene kan svinge lett (hjullagre, aksler)
• Kontroller vinkelen på svinghjulene
• Kontroller at begge svinghjulene er i god kontakt med bakken

Svinghjulene vakler

• Kontroller vinkelen på svinghjulene
• Kontroller at alle bolter er festet som de skal; stram til om nødvendig (se avsnittet om Tiltrekkingsmoment)
• Kontroller at begge svinghjulene er i god kontakt med bakken

• Stolen er fortsatt ny, dvs. setetrekket eller ryggstøtten er fortsatt ganske stivt. Dette vil mykes opp jo mer rullestolen brukes.

Rullestolen er vanskelig å legge sammen

- Den justerbare ryggen er strammet for mye. Løsne lett på ryggen.

Rullestolen knirker og skrangler

- Kontroller at alle bolter er festet som de skal; stram til om nødvendig (se avsnittet om Tiltrekkingsmoment)

- Smør de bevegelige delene med en liten mengde smøremiddel

Rullestolen vakler

• Kontroller vinkelen på svinghjulene
• Kontroller lufttrykket i dekkene
• Kontroller om drivhjulene er justert forskjellig

9.0 Transport

FARE!

Det kan være fare for alvorlige personskader eller dødsfall dersom denne advarselen ikke overholdes!

Transportere rullestolen i et kjøretøy:

En rullestol som er festet i et kjøretøy, vil ikke gi like stor sikkerhet som kjøretøyets eget sikkerhetsbelte. Det anbefales alltid at brukeren forflyttes til et sete i kjøretøyet. Dersom en person må sitte i rullestolen under transport, må man ta hensyn til følgende:

FARE!

Kontroller at rullestolen er egnet for kollisjonstest (se • merkeskiltet eller kollisjonstestbraketten bak på stolen (Fig. I).

Kontroller at kjøretøyet kan brukes til å transportere • brukeren i rullestolen, og pass på at tilgangsmetoden er egnet for rullestoltypen. Gulvet i kjøretøyet må være sterkt nok til å tåle den kombinerte vekten av brukeren, rullestolen og utstyret på den.

Det skal være tilstrekkelig plass rundt rullestolen til å • feste, stramme og frigjøre festesystemet for stolen og sikkerhetsbeltet for brukeren.

Rullestolen må vende forover i bilen og festes med et • sekspunkts festesystem som er i samsvar med ISO 10542 eller SAE J2249, i henhold til produsentens instruksjoner.

Rullestolen må ikke under noen omstendigheter • transporteres i en bil på andre måter enn beskrevet her. Stolen må f.eks. aldri plasseres sideveis i en bil (Fig. A).

Rullestolen skal festes med et festesystem som er i • samsvar med ISO 10542 eller SAE J2249, med ikke-justerbare stropper foran og justerbare stropper bak, som er utstyrt med karabinklips/-kroker samt beltespenne. Disse systemene består som regel av fire separate stropper som festes til hvert hjørne på rullestolen.

Festesystemet skal festes til hovedrammen på • rullestolen, slik vist i diagrammene på de neste sidene. Det må ikke festes i utstyr eller løse deler på stolen, slik som eikene på hjulene, bremsene eller benstøttene. Festesystemet skal festes nærmest mulig 45 grader og • strammes forsvarlig i samsvar med produsentens instruksjoner.

Rullestolens festepunkter, ramme eller komponenter må ikke byttes ut eller justeres uten at du først rådfører deg med produsenten. Slike utskiftninger eller justeringer vil gjøre at rullestolen Sunrise Medical ikke kan transporteres i en bil.

Det skal brukes både et bryst- og hoftebelte for å holde • brukeren på plass i stolen. Dette vil redusere faren for hode- og brystskader forårsaket av deler i kjøretøyet, samt at brukeren og andre passasjerer pådrar seg alvorlige personskader. (Fig. B) Brystbeltet skal festes til "B"-stolpen i kjøretøyet. Hvis ikke kan det øke faren for at rullestolbrukeren pådrar seg alvorlige mageskader. En nakkestøtte som er egnet for bruk under transport (se • merkelappen på nakkestøtten) skal også monteres og tilpasses på riktig måte til enhver tid under transport. Hoftebelter er kun beregnet som støtte og egner seg • ikke som sikring under transport, med mindre de overholder kravene i ISO 7176-19:2001 eller SAE J2249.

Brukerens sikkerhet under transport er avhengig av hvor • nøye personen som fester festesystemet er. Vedkommende skal ha mottatt riktige instruksjoner og/ eller opplæring i dette.

Løse deler på rullestolen må fjernes og legges trygt i • bilens bagasjerom under transporten. Løse deler inkluderer:

Krykker, løse puter og bord. En hevbar/leddet benstøtte skal ikke brukes i hevet stilling når rullestolen og brukeren transporteres og stolen festet ved bruk av et festesystem.

Justerbare ryggstøtter skal rettes helt opp. • De manuelle bremsene må kobles forsvarlig inn.

- Sikkerhetsbeltet skal festes til "B"-stolpen i kjøretøyet, og det må ikke holdes ut fra brukerens kropp av rullestolkomponenter som armlener og hjul.

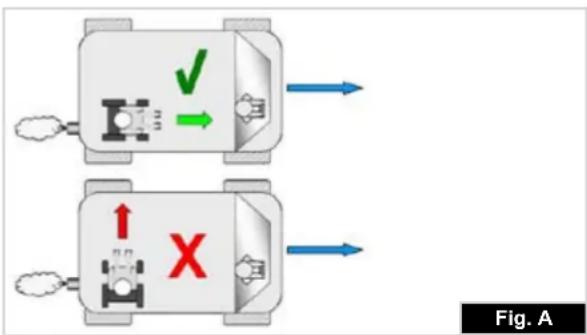

Fig. A

Helium Rev.4.0

Instruksjoner for hoftebeltet:

1. Hoftebeltet skal ligge lavt over brukerens hofter i en vinkel på mellom 30° og 75° horisontalt. Beltet bør ha en vinkel som er nærmest mulig 75°. Beltet må derimot aldri overstige 75°. (Fig. C)
2. Brystbeltet må plasseres over brukerens skylder og brystkasse, slik vist i illustrasjonen Fig. D og E Setebelter skal strammes så mye som mulig i henhold til brukerens komfort.

Beltene må ikke være vridd når de brukes. Det øvre brystbeltet skal ligge på kryss over skulderen, slik vist i Fig. D og E.

1. Festepunktene på stolen er på innersiden av rammen foran på stolen, rett over svinghjulet, samt bak på siderammen. Stroppene skal festes rundt siderammene i krysset mellom de horisontale og vertikale rammerørene. (Se Fig. G-H-I)
2. Festesymbolet (Fig. F) på rullestolen viser hvor festestroppene skal festes. Stroppene skal strammes när de fremre stroppene er montert for å feste rullestolen i kjøretøyet.

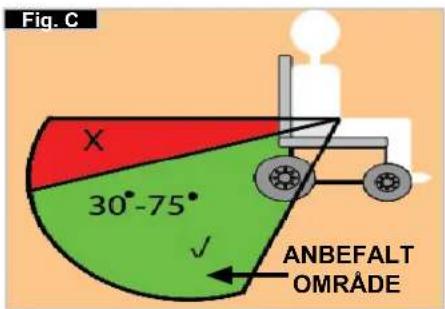

Fig. C 30°-75° ANBEFALT OMRÅDE

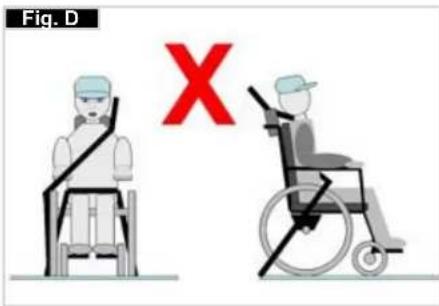

Fig. D X

Fig. E ✓

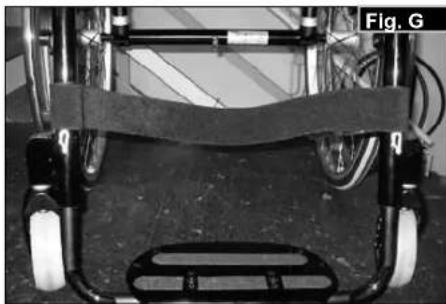

1. Plassering av fremre og bakre festemerker (Fig. G - H).
2. Plassering av fremre (Fig. I) og bakre (Fig. J) festemerker på rullestolen.
3. Festestropper vist fra siden (Fig. K).

Merkingen er enten plassert på rammekrysset eller på det tverrgående rammerøret, samt på en merkelapp i brukerveiledningen. Merket viser den nøyaktige modellbetegnelsen samt annen teknisk informasjon. Vennligst oppgi følgende informasjon når du bestiller reservedeler eller bruker garantien:

• Serienummer
  • Bestillingsnummer
  • Måned/År

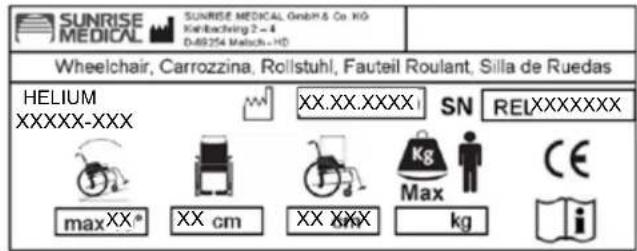

SUNRISE MEDICAL SUNRISE MEDICAL GmbH & Co KG Kerbachring 2 - 4 D-69254 Mach- HD Wheelchair, Carrozzina, Rollstuhl, Fauteil Roulant, Silla de Ruedas HELIUM XXXXX-XXX XX.XX.XXXX1 SN RELXXXXXXX max XX* XX cm XX XXX Max kg CE kg

Maksimal sikkerhet i bakker med påmonterte tippesikringer, avhengig av rullestolinnstilling, samt brukerens kroppsholdning og fysiske evner.

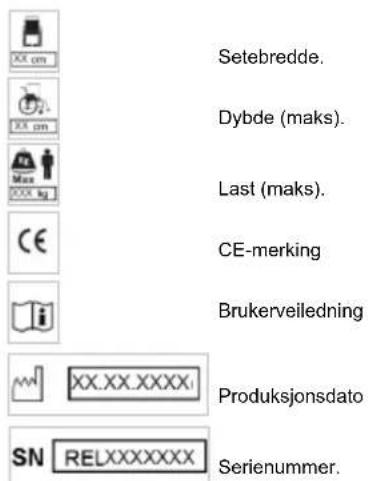

Setebredde. Dybde (maks). Last (maks). CE-merking Brukerveiledning xx.xx.xxxx Produksjonsdato SN RELXXXXXXX Serienummer.

Garanti

DETTE VIL PÅ INGEN MÅTE PÅVIRKE DINE LOVFESTEDE RETTIGHETER.

Garantivilkår

1) Reparasjoner eller utskiftning av deler skal utføres av en autorisert Sunrise Medical-forhandler/servicepartner.
2) Hvis det er nødvendig å reparere rullestolen under disse garantibetingelsene, må du kontakte din Hjelpemiddelsentral umiddelbart og oppgi nøyaktig informasjon om feilen som har oppstått. Du vil der få beskjed om hvem som er autorisert i ditt disktrikt.
3) Dersom noen av delene på stolen må repareres eller skiftes ut pga. konstruksjons- eller materialfeil innen 2 år fra og med leveringstidspunktet (5 år for ramme og kryssrørmontasje), vil dette utføres uten ekstra kostnader for HMS dersom delen/delene returneres til Sunrise Medical eller vår servicepartner.

4) Alle deler som er reparert eller skiftet ut vil dekkes av rullestolens gjenværende garantiperiode.
5) Reservedeler som er montert etter at den opprinnelige garantien har trådd i kraft vil garanteres for ytterligere 2 år.
6) Slitasjedeler vil som regel ikke dekkes av garantien, med mindre det er helt klart at slitasjen har oppstått i forbindelse med en fabrikasjonsfeil. Herunder kan nevnes trekk, dekk, slanger og liknende.
7) Ovennevnte garantivilkår gjelder for alle deler på rullestolen, på modeller som er kjøpt som nye.
8) Under normale omstendigheter tar vi ikke ansvar for at stolen må repareres eller bytte deler fordi:
a) Stolen eller en del av den ikke har blitt ivaretatt eller vedlikeholdt i samsvar med produsentens anbefalinger, slik beskrevet i brukerveiledningen og/eller serviceheftet. Det er brukt deler som ikke er klassifisert som originaldeler.
b) Rullestolen eller en del på den er skadet pga. forsømmelse, ulykke eller feil bruk.
c) Rullestolen eller en del av den har blitt endret utover produsentens spesifikasjoner, eller er forsøkt reparert uten bruk av autorisert personell.

12.0 Tekniske spesifikasjoner

Total bredde:

Med 25" standardhjul, inkludert drivringer med 6° cambring: Standardhjul + 30 cm

Totallengde: 91 cm med SD 48

Totalhøyde: 112 cm med RH 45

Vekt i kg: fra 6,4 kg

Maksimal last:

Helium 120 kg

Setehøyder:

Valg av ramme, gafler, svinghjul samt størrelsen på drivhjulene (24", 25") vil avgjøre stolens setehøyde.

Norm Min.	Maks. Norm Min.	Maks.
	Total lengde med benstøtter	770 mm 1050	mm Setevinkel	0^ 15^
	Total bredde 620	mm 760 mm	Effektiv		setedybde	340 mm 480 mm
	Lengde, sammenslått	N/A	N/A Effektiv		setebredde	320 mm 460 mm
	Bredde, sammenslått	N/A	N/A Høyde ved		fremre kant	430 mm 550 mm
	Høyde, sammenslått	N/A	N/A		Ryggvinkel	59^	105^
	Total vekt	6,4 kg	13,0 kg		Rygghøyde	250 mm	450 mm
	Vekt på tyngste del	-	2,1 kg med 24" drivhjul		Avstand mellom benstøtte og sete	220 mm 520 mm
	Statisk stabilitet - nedoverbakke	10^	10^ Vinkel melom		ben og sete	92^	100^
	Statisk stabilitet - oppoverbakke (med tippesikringer)	10^	10^ Avstand		mellom armlen og sete	N/A	N/A
	Statisk stabilitet - sideveis	10^	10^ Frontplassering		av armlener	N/A	N/A
	Dynamisk stabilitet - oppoverbakker Energiforbruk	N/A	N/A Diameter på		drivring	540 mm 567 mm
	Kjøre over hindringer	N/A	N/A Horisonta		plassering av aksel	+ 56 mm	+ 11 mm

Rullestolen overholder følgende standarder:

a) Krav til og testmetoder for statikk, kollisjon og materialtetthet (ISO 7176-8)
b) Kjøre- og kontrollsystemer for elektriske rullestoler, Krav til prøvingsmetoder (ISO 7176-14)
c) Klimaprøving i samsvar med ISO 7176-9
d) Krav til brannmotstand i polstrede deler i samsvar med ISO 7176-16 (EN 1021-1/2)
Ja •
N/A·
N/A.
Ja •

Tekniske spesifikasjoner >>>

Svinghjul Gaffel Rammetype Setehøyde foran			i cm	Setehøyde bak i cm
3"	98 mm x 32 mm	lav	43 43 - 30
			44 44 - 31
			45 45 - 32
		høy	47 47 - 34
			48 48 - 35
			49 49 - 36
	111 mm x 32 mm	lav	44 44 - 31
			45 45 - 32
			46 46 - 33
		høy	48 48 - 35
			49 49 - 36
			50 50 - 37
4"	98 mm x 32 mm	lav	44 44 - 31
			45 45 - 32
			46 46 - 33
		høy	48 48 - 35
			49 49 - 36
			50 50 - 38
	111 mm x 32 mm	lav	45 45 - 32
			46 46 - 33
			47 47 - 34
		høy	49 49 - 36
			50 50 - 37
			51 51 - 38
	111 mm x 45 mm	lav	45 45 - 32
			46 46 - 33
			47 47 - 34
		høy	49 49 - 36
			50 50 - 37
			51 51 - 38
			52 52 - 37

Tekniske spesifikasjoner ...

Svinghjul Gaffel Ra	mmetype Setehøyde foran		i cm	Setehøyde bak i cm
5"	98 mm x 32 mm	lav	46 46 - 33
			47 47 - 34
		høy	50 50 - 37
			51 51 - 38
	111 mm x 32 mm	lav	46 46 - 33
			47 47 - 34
			48 48 - 35
		høy	50 50 - 37
			51 51 - 38
			52 52 - 39
	111 mm x 45 mm	lav	47 47 - 34
			48 48 - 35
		høy 51 51 -	38
			52 52 - 39
	123 mm x 45 mm	lav	47 47 - 34
			48 48 - 35
			49 49 - 36
			50 50 - 37
		høy	51 51 - 38
			52 52 - 39
			53 53 - 40
			54 54 - 41
6" 123 mm	x 45 mm	lav	50 50 - 37
			51 51 - 38
		høy	54 54 - 41
			55 55 - 42

13.0 Tiltrekkingsmoment

7 Nm 7 Nm 7 Nm

5 Nm 7 Nm 5 Nm

5 Nm 7 Nm

7 Nm

5 Nm 5 Nm

5 Nm 25 Nm 5 Nm

Tiltrekkingsmoment.

MERK: Når det oppgis et tiltrekkingsmoment, anbefaler vi at du bruker en tiltrekkingsmomentmåler (følger ikke med) for å sørge for at riktig tiltrekkingsmoment brukes.

Med mindre annen informasjon er oppgitt, skal M6-skruer strammes med et standard tiltrekkingsmoment på 7 Nm.

Indholdsfortegnelse

Indholdsfortegnelse 182

Forklaringer 182

Forord 183

Anvendelse 183

Anvendelsesområde 183

5.0 Dæk og montering 195

6.0 Vedligeholdelse og rengøring 195

i forbindelse med den bageste affjedring.

5.0 Dæk og montering

6.0 Vedligeholdelse og rengøring

6.0 Vedligeholdelse og rengøring ...

Følgende enkeltdele er aftagelige og kan sendes til reparation hos producenten eller forhandleren:

Produktnavn/ Antal SKU'er.

3.0 Transport av stolen 208

Justering av fotplatta 211

Sits 212

7.0 Avfallshantering/återvinning av material 218

8.0 Felsökning 218

9.0 Transport i fordon 219

10.0 Märkskylt 221

11.0 Garanti 221

12.0 Tekniska specifikationer 222

13.0 Vridmoment 225

Definitioner

3.0 Transport av stolen

Transport av stolen

Justering av fotplatta

Justera fotplattan

WARNING!

7.0 Avfallshantering/återvinning av material
