ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ X502 Ultra Carbon Puro Nolan

For at placere det indvendige aftagelige lter igen skal man fjerne holderammen som forklaret ovenfor, indsætte den og fastsætte den korrekt på sin plads i kæbepartiet. Derefter monteres holderammen igen, som beskrevet ovenfor (Fig. 25). VIGTIGT - Hvis man ønsker at anvende hjelmen uden det indvendige, aftagelige lter, an- befales det under alle omstændigheder altid at montere holderammen til selve ltret.96 9798 99 ΣΥΓΧΑΡΗΤΗΡΙΑ… για την αγορά του καινούργιου κράνους σας. Το design, η εργονοµία, η άνεση, η αεροδυναµικότητα, οι απλοί και λειτουργικοί χειρι- σµοί· όλα έχουν σχεδιαστεί και κατασκευαστεί για να έχετε ένα µοντέρνο προϊόν και µε τις µέγιστες αποδόσεις, σε θέση να ικανοποιεί ακόµη και τις πιο υψηλές απαιτήσεις ως προς την ασφάλεια και την άνεση. ΑΣΦΑΛΕΙΑ ΚΑΙ ΚΑΝΟΝΕΣ ΧΡΗΣΗΣ

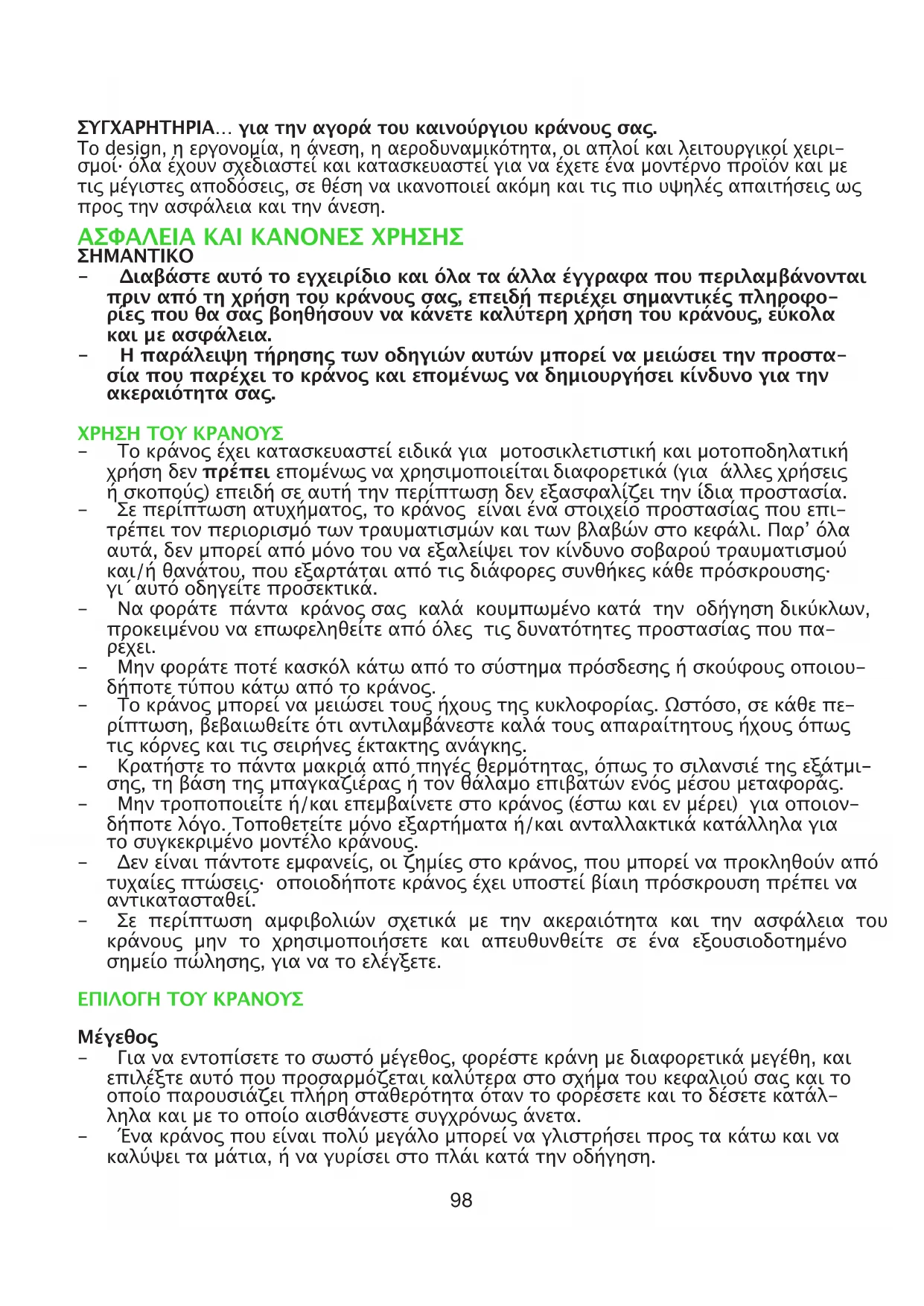

- Διαβάστε αυτό το εγχειρίδιο και όλα τα άλλα έγγραφα που περιλαµβάνονται πριν από τη χρήση του κράνους σας, επειδή περιέχει σηµαντικές πληροφο- ρίες που θα σας βοηθήσουν να κάνετε καλύτερη χρήση του κράνους, εύκολα και µε ασφάλεια. - Η παράλειψη τήρησης των οδηγιών αυτών µπορεί να µειώσει την προστα- σία που παρέχει το κράνος και εποµένως να δηµιουργήσει κίνδυνο για την ακεραιότητα σας. ΧΡΗΣΗ ΤΟΥ ΚΡΑΝΟΥΣ - Το κράνος έχει κατασκευαστεί ειδικά για µοτοσικλετιστική και µοτοποδηλατική χρήση δεν πρέπει εποµένως να χρησιµοποιείται διαφορετικά (για άλλες χρήσεις ή σκοπούς) επειδή σε αυτή την περίπτωση δεν εξασφαλίζει την ίδια προστασία. - Σε περίπτωση ατυχήµατος, το κράνος είναι ένα στοιχείο προστασίας που επι- τρέπει τον περιορισµό των τραυµατισµών και των βλαβών στο κεφάλι. Παρ’ όλα αυτά, δεν µπορεί από µόνο του να εξαλείψει τον κίνδυνο σοβαρού τραυµατισµού και/ή θανάτου, που εξαρτάται από τις διάφορες συνθήκες κάθε πρόσκρουσης· γι´αυτό οδηγείτε προσεκτικά. - Να φοράτε πάντα κράνος σας καλά κουµπωµένο κατά την οδήγηση δικύκλων, προκειµένου να επωφεληθείτε από όλες τις δυνατότητες προστασίας που πα-

- Μην φοράτε ποτέ κασκόλ κάτω από το σύστηµα πρόσδεσης ή σκούφους οποιου- δήποτε τύπου κάτω από το κράνος. - Το κράνος µπορεί να µειώσει τους ήχους της κυκλοφορίας. Ωστόσο, σε κάθε πε- ρίπτωση, βεβαιωθείτε ότι αντιλαµβάνεστε καλά τους απαραίτητους ήχους όπως τις κόρνες και τις σειρήνες έκτακτης ανάγκης. - Κρατήστε το πάντα µακριά από πηγές θερµότητας, όπως το σιλανσιέ της εξάτµι- σης, τη βάση της µπαγκαζιέρας ή τον θάλαµο επιβατών ενός µέσου µεταφοράς. - Μην τροποποιείτε ή/και επεµβαίνετε στο κράνος (έστω και εν µέρει) για οποιον- δήποτε λόγο. Τοποθετείτε µόνο εξαρτήµατα ή/και ανταλλακτικά κατάλληλα για το συγκεκριµένο µοντέλο κράνους. - Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Σε περίπτωση αµφιβολιών σχετικά µε την ακεραιότητα και την ασφάλεια του κράνους µην το χρησιµοποιήσετε και απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης, για να το ελέγξετε. ΕΠΙΛΟΓΗ ΤΟΥ ΚΡΑΝΟΥΣ

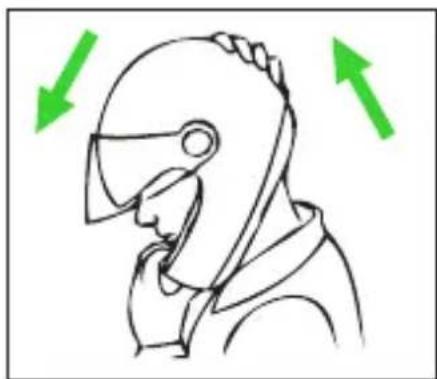

- Για να εντοπίσετε το σωστό µέγεθος, φορέστε κράνη µε διαφορετικά µεγέθη, και επιλέξτε αυτό που προσαρµόζεται καλύτερα στο σχήµα του κεφαλιού σας και το οποίο παρουσιάζει πλήρη σταθερότητα όταν το φορέσετε και το δέσετε κατάλ- ληλα και µε το οποίο αισθάνεστε συγχρόνως άνετα. - Ένα κράνος που είναι πολύ µεγάλο µπορεί να γλιστρήσει προς τα κάτω και να καλύψει τα µάτια, ή να γυρίσει στο πλάι κατά την οδήγηση.98 99 - Κρατήστε το στο κεφάλι σας για µερικά λεπτά και βεβαιωθείτε ότι δεν υπάρ- χουν ζώνες πίεσης, που, µετά από αρκετό χρόνο µπορούν να προκαλέσουν µούδιασµα ή πονοκέφαλο. Βγάλσιµο του κράνους - Με το κράνος φορεµένο και µε δεµένο το λουράκι του, δοκιµάστε να βγάλετε το κράνος όπως υποδεικνύεται στην εικόνα (Εικ. A). Πράγµατι, σε περίπτωση ατυχήµατος, οι υπάρχουσες δυνάµεις και οι διαφορετικές κατευθύνσεις προς τις οποίες ενεργούν αυτές οι δυνάµεις µπορούν να προκαλέσουν περιστροφές του κράνους ή ακόµη και την αφαίρεση του κράνους από το κεφάλι εάν αυτό δεν έχει προσδεθεί τέλεια. - Το κράνος δεν πρέπει να γυρνάει, να κινείται ελεύθερα στο κεφάλι ή να βγαίνει. Διαφορετικά, ρυθµίστε το µήκος από το λουράκι ή αλλάξτε µέγεθος κράνους. Δο- κιµάστε και πάλι. Σύστηµα συγκράτησης - Το σύστηµα συγκράτησης (λουράκι) είναι ρυθµισµένο από τον κατασκευαστή σε ένα κανονικό µήκος· πριν το χρησιµοποιήσετε επαληθεύστε την ορθότητα της προρύθµισης. - Να βεβαιώνεστε πάντα ότι το λουράκι έχει κουµπώσει καλά και σφιχτά, ώστε να κρατάει το κράνος σταθερά στο κεφάλι. Σε κάθε περίπτωση, πριν από την ανα- χώρηση, βεβαιωθείτε ότι το λουράκι είναι καλά σφιγµένο κάτω από το πηγούνι, όσο το δυνατόν πιο πίσω στον λαιµό, αλλά χωρίς να είναι άβολο. - Το σωστό τέντωµα στο λουράκι θα πρέπει να επιτρέπει την κανονική αναπνοή και την κατάποση, αλλά χωρίς να µπορείτε να περάσετε ένα δάχτυλο ανάµεσα στο λουράκι και τον λαιµό. - Προσοχή: το κουµπί που ενδεχοµένως υπάρχει στο λουράκι έχει αποκλειστικά τη λειτουργία να αποτρέπει την ελεύθερη κίνηση της άκρης του, αφού το δέσετε

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ - Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Προσοχή: το κράνος μπορεί να υποστεί σοβαρή ζημιά από κάποιες συνηθισμένες ουσίες, χωρίς η ζημιά να είναι ορατή. Για τις εργασίες καθαρισμού του κράνους, χρησιμοποιήστε μόνο χλιαρό νερό και ουδέτερο σαπούνι. Αφήστε το να στεγνώσει σε θερμοκρασία περιβάλλοντος, μακριά από τον ήλιο ή/και τις πηγές θερμότητας. - Προσοχή: μην χρησιμοποιήσετε ποτέ βενζίνη, νέφτι, βενζόλιο, διαλυτικά ή άλλα χημικά, επειδή μπορούν να προκαλέσουν ανεπανόρθωτη ζημιά στο κράνος να προκαλέσουν ανεπανόρθωτη ζηµία στο κράνος. EIK. A100 101 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΕΙΣΟ ΚΑΙ ΠΟΡΠΗ Το γείσο μπορεί να ρυθμιστεί σε διάφορες θέσεις περιστρέφοντας το προς τα επάνω ή προς τα κάτω (Εικ.1). Επίσης, διαθέτει και μία πόρπη που μπορεί να ρυθμιστεί σε τρεις διαφορετικές θέσεις. (Εικ.2A).

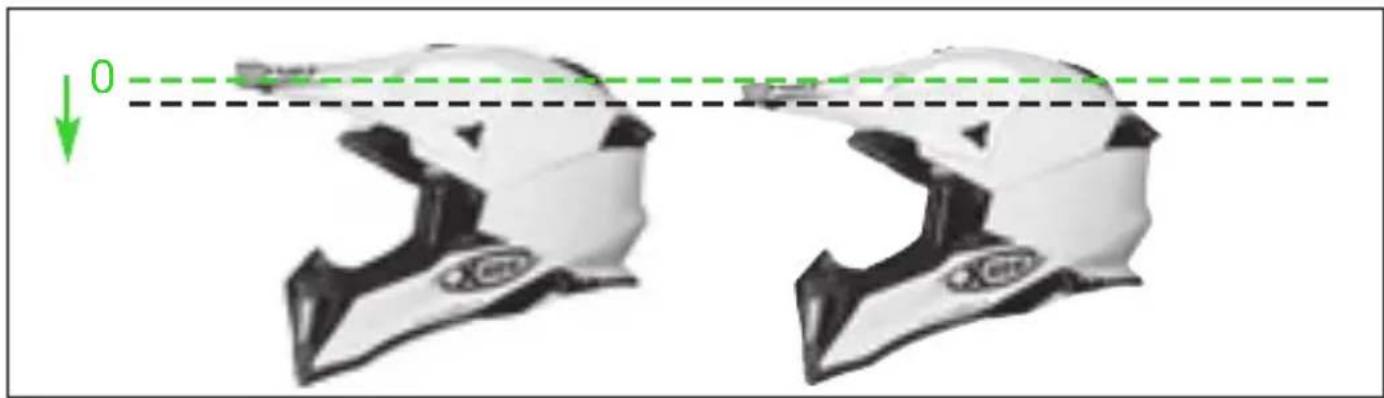

Για χρήση στο δρόμο, το γείσο πρέπει να ρυθμίζεται στη θέση "0" μέγι- στου ύψους (Εικ.1) και η πόρπη στη θέση μέγιστης έκτασης "0" (Εικ.2Α).

1.1. Χαλαρώστε τον επάνω κεντρικό περιστρεφόμενο πείρο με τα πάσα "Α" περιστρέφοντας τον αριστερόστροφα (Εικ.3). 1.2. Περιστρέψτε το γείσο γύρω από τους πλευρικούς περιστρεφόμενους πείρους "Β" για να το βάλετε στη θέση που επιθυμείτε, η οποία για χρήση στο δρόμο είναι στο μέγιστο δυνατό ύψος (βλέπε θέση 0 στην Εικ.1). 1.3. Ασφαλίστε το γείσο στην επιθυμητή θέση σφίγγοντας τον επάνω κε- ντρικό περιστρεφόμενο πείρο "Α". Βεβαιωθείτε ότι και οι πλευρικοί περιστρεφόμενοι πείροι "Β" δεν έχουν χαλαρώσει (Εικ.3).

2.1. Βιδώστε μέχρι τέλους τις εσωτερικές βίδες που βρίσκονται στα δύο άκρα της πόρπης του γείσου (Εικ.2B). 2.2. Αφαιρέστε την πόρπη από το γείσο. Στη συνέχεια τοποθετήστε την σε μία από τις τρεις πιθανές θέσεις, για τη χρήση στο δρόμο αντιστοιχεί η θέση τελείως πίσω (δείτε θέση "0" στην Εικ.2Α) εισάγοντας τους πλευρικούς πείρους στις αντίστοιχες θέσεις στις άκρες του γείσου. 2.3. Βιδώστε τις εσωτερικές βίδες και βεβαιωθείτε ότι η πόρπη έχει τοπο- θετηθεί συμμετρικά σε σχέση με το γείσο.

3. Αποσυναρμολόγηση γείσου

3.1. Ξεβιδώστε εντελώς τους κοχλιωτούς πλευρικούς περιστρεφόμενους πείρους "Β" περιστρέφοντας αριστερόστροφα έτσι ώστε οι πλαϊνές άκρες του γείσου να απομακρυνθούν από το κέλυφος του κράνους (Εικ.3). Προσέξτε να μην χάσετε τους δύο αεραγωγούς που βρίσκονται μεταξύ του γείσου και του κελύφους (Εικ.2Β). 3.2. Ξεβιδώστε τελείως τον επάνω κεντρικό κοχλιωτό περιστρεφόμενο πείρο "Α" περιστρέφοντας τον αριστερόστροφα (Εικ.3). Βγάλτε το γεί- σο από το κράνος προσέχοντας να μη χάσετε τη τσιμούχα του επάνω κεντρικού περιστρεφόμενου πείρου με τα πάσα "Α" που βρίσκεται με- ταξύ του γείσου και του κελύφους (Εικ.2Β).100 101

4. Συναρμολόγηση γείσου

Βεβαιωθείτε ότι οι αεραγωγοί είναι σωστά κουμπωμένοι στο γείσο όπως ήταν αρχικά. (Εικ.2Β). 4.1. Τοποθετήστε την τσιμούχα του επάνω κεντρικού περιστρεφόμενου πείρου "Α" στην οπή με τα πάσα και ακουμπήστε το γείσο στο κέλυ- φος, βάλτε στη συνέχεια τον επάνω κεντρικό περιστρεφόμενο πείρο "Α" στην ίδια την οπή και βιδώστε τον περιστρέφοντας τον δεξιό- στροφα χωρίς να τον σφίξετε τέρμα (Εικ.3). 4.2. Εισάγετε αριστερό περιστρεφόμενο πείρο "Β" στην αντίστοιχη θέση στο κέλυφος και ασφαλίστε τον περιστρέφοντας κατά (Εικ.3). Επα- ναλάβατε στη συνέχεια την ενέργεια στην άλλη πλευρά του κράνους. 4.3. Ολοκληρώστε τη ρύθμιση της θέσης του γείσου και της πόρπης σύμ- φωνα με τις προηγούμενες οδηγίες (δείτε ενέργειες 1.2, 1.3 και 2).

- Βεβαιωθείτε ότι οι περιστρεφόμενοι πείροι, η εσωτερική τσιμούχα και οι αεραγωγοί που βρίσκονται μεταξύ του γείσου και του κελύφους του κράνους, επιτρέπουν να παραμένει το γείσο σταθερά στη θέση

- Μην χρησιμοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά το γείσο και την πόρπη. - Μην τοποθετείτε το γείσο χωρίς την εσωτερική τσιμούχα των περι- στρεφόμενων πείρων και των αεραγωγών. - Σε περίπτωση δυσλειτουργιών ή φθορών, απευθυνθείτε σε ένα εξου- σιοδοτημένο σημείο πώλησης X-Lite. ΑΠΟΣΠΩΜΕΝΗ ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ Η αποσπώμενη εσωτερική επένδυση αποτελείται από την κουκούλα, τα μαξιλάρια στα πλαϊνά μάγουλα (δεξί και αριστερό) και τις γλώσσες επέν- δυσης που είναι όλες αφαιρούμενες και πλενόμενες. Τα μάγουλα χαρακτη- ρίζονται, επίσης από εσωτερική επένδυση με αφρώδες υλικό που αφαι-

5. Αποσυναρμολόγηση μάγουλων

5.1. Ανοίξτε το λουράκι (βλέπε σχετικές οδηγίες). 5.2. Τραβήξτε απαλά την κόκκινη ταινία που βρίσκεται στο εμπρός μέρος του μαξιλαριού του αριστερού μάγουλου και αποσυνδέστε το μοχλό ασφαλείας που βρίσκεται στο πίσω μέρος (Εικ.4). 5.3. Τραβήξτε το εμπρός μέρος του μαξιλαριού του αριστερού μάγουλου προς τα πάνω για να αποσυνδέσετε το εμπρός και το άνω άγκιστρο που βρίσκεται στο πίσω μέρος του (Εικ.5). 5.4. Τραβήξτε το πίσω μέρος του μαξιλαριού του αριστερού μάγουλου προς το εσωτερικό του κράνους για να αποσυνδέσετε το κουμπί στε- ρέωσης που βρίσκεται στο πίσω μέρος του (Εικ.6).102 103 5.5. Τραβήξτε τα στηρίγματα "A" και "B" από το μαξιλαράκι του αριστερού μάγουλου προς τα πάνω για να τα απελευθερώσετε από τις αντί- στοιχες θέσεις τους στο εξωτερικό κέλυφος και στο μάγουλο πολυ- στυρένιου (Εικ.7). 5.6. Βγάλτε τελείως το μαξιλαράκι του αριστερού μάγουλου από το κρά-

5.7. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγουλου. ΣΗΜΕΙΩΣΗ: μην αφαιρείτε από το κέλυφος του κράνους τα μάγουλα από πολυστυρένιο.

6. Αποσυναρμολόγηση της εσωτερικής επένδυσης αφρώδους υλικού

από τα μάγουλα Για να διευκολύνετε το πλύσιμο των εξαρτημάτων της εσωτερικής επένδυ- σης, τα μάγουλα του κράνους διαθέτουν εσωτερική επένδυση από αφρώδες υλικό και αφαιρούνται από την υφασμάτινη επένδυση. Για να αφαιρέσετε τις επενδύσεις, προχωρήστε με τον ακόλουθο τρόπο, αφού αφαιρέσετε τα μάγουλα του κράνους (δείτε προηγούμενες οδηγίες). 6.1. Αποσυνδέστε τα τρία ανοίγματα του πίσω πλαισίου του αριστερού μάγουλου που αντιστοιχεί στα σημεία αγκίστρωσης "Α" (άνω και κάτω) και στο πρεσαριστό κουμπί "D" (πίσω) που βρίσκονται στην πίσω θέση (Εικ.8). 6.2. Αφαιρέστε το άνω πτερύγιο "B" και το κάτω πτερύγιο "C" του πλαι- σίου από τα αντίστοιχα περάσματα που βρίσκονται στο πίσω μέρος του ίδιου του πλαισίου (Εικ.8). 6.3. Αφαιρέστε απαλά το ύφασμα της επένδυσης του μάγουλου από την εσωτερική επένδυση αφρώδους υλικού (Εικ.9). 6.4. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγου-

7. Αφαίρεση των γλωσσιδιών επένδυσης από το λουράκι

Για να αφαιρέσετε τα γλωσσίδια επένδυσης του έχει το λουράκι από την ταινία, προχωρήστε με τον ακόλουθο τρόπο, αφού αφαιρέσετε τα μάγουλα του κράνους (δείτε προηγούμενες οδηγίες). 7.1. Τραβήξτε το αριστερό γλωσσίδιο επένδυσης που αντιστοιχεί στο "σκρατς" για να το χωρίσετε από το λουράκι του υποσιάγωνου και στη συνέχεια αφαιρέστε (Εικ.10Α). 7.2. Επαναλάβατε τις ίδιες ενέργειες για το δεξιό γλωσσίδιο επένδυσης.

8. Αποσυναρμολόγηση κουκούλας

8.1. Τραβήξτε το πίσω μέρος της επένδυσης προς το εσωτερικό του κρά- νους για να ξεκουμπώσετε τα δύο πλευρικά κουμπιά που υπάρχουν στο πίσω μέρος της από τις αντίστοιχες θέσεις τους στην πίσω βάση που είναι στερεωμένη στο εσωτερικό κέλυφος από πολυστυρένιο (Εικ.11).102 103 8.2. Αποσυνδέστε το μπροστινό αριστερό πτερύγιο από το στήριγμα που είναι στερεωμένο στο εσωτερικό κέλυφος κάτω από την τσιμούχα του άνω άκρου του κελύφους τραβώντας ελαφρώς την επένδυση προς το εσωτερικό του κράνους (Εικ.12). Επαναλάβετε τη διαδικασία με το μπροστινό κεντρικό και το μπροστινό δεξιό πτερύγιο. 8.3. Βγάλτε τελείως την επένδυση από το κράνος.

9. Συναρμολόγηση Κουκούλας

9.1. Τοποθετήστε σωστά την επένδυση στο εσωτερικό του κράνους. 9.2. Εισάγετε το εμπρός αριστερό πτερύγιο της κουκούλας στην αντίστοι- χη θέση, τραβώντας ελαφρά την τσιμούχα του άνω χείλος του κελύ- φους (Εικ.13). Επαναλάβετε τη διαδικασία με το μπροστινό κεντρικό και το μπροστινό δεξιό πτερύγιο. 9.3. Γυρίστε με προσοχή την τσιμούχα του χείλους του κελύφους και πα- τήστε προς τα κάτω, σε αντιστοιχία με τα τρία εμπρός πτερύγια (αριστερό, κεντρικό και δεξιό) μέχρι να τα αγκιστρώσετε καλά στο στήριγμα. Βεβαιωθείτε ότι η εμπρός περιοχή του κράνους εμφανίζε- ται όπως απεικονίζει η Εικ.14. 9.4. Κουμπώστε τα δύο πλευρικά κουμπιά πίσω από το πίσω μέρος της επένδυσης στις αντίστοιχες θέσεις στην πίσω βάση που είναι στερε- ωμένη στο εσωτερικό κέλυφος από πολυστυρένιο (Εικ.11). 9.5. Απλώστε την εσωτερική επένδυση και κάντε την να προσκολληθεί στο εσωτερικό κέλυφος, πατώντας πρώτα στην πάνω περιοχή, έτσι ώστε να "πιάσει" την ταινία του "σκρατς" που βρίσκεται στο πάνω μέρος εσωτερικά του κελύφους και στη συνέχεια κατά μήκος της πε-

10. Τοποθέτηση των γλωσσιδιών επένδυσης στο λουράκι

Τα γλωσσίδια επένδυσης από το λουράκι δεξιά και αριστερά είναι διαφο- ρετικά μεταξύ τους (Εικ.10Β). 10.1. Αφού εντοπίσετε το αριστερό γλωσσίδιο επένδυσης, εισάγετε το μη- χανισμό απελευθέρωσης του λουριού στο εσωτερικό του, σε αντι- στοιχία με το άκρο του "σκρατς" μέχρι να βγει εντελώς από την κε- ντρική σχισμή. Πατήστε το ελεύθερο άκρο του γλωσσιδίου πάνω από το λουράκι του υποσιάγωνου σε αντιστοιχία με το "σκρατς" και τρα- βήξτε την ταινία για να το τεντώσετε εντελώς (Εικ.10Α). 10.2. Επαναλάβατε τις ίδιες ενέργειες για το δεξιό γλωσσίδιο επένδυσης. 10.3. Βεβαιωθείτε ότι τα γλωσσίδια έχουν "πιάσει" καλά τραβώντας ελα- φρά προς το εσωτερικό του κράνους. 10.4. Αν η απελευθέρωση είναι τύπου D-Rings βεβαιωθείτε ότι το αυτόμα- το κουμπί σταθερότητας που υπάρχει μόνο στο αριστερό γλωσσίδι έχει τοποθετηθεί σωστά πέρα από τους κρίκους "D" (Εικ.10B).104 105

11. Τοποθέτηση της εσωτερική επένδυσης αφρώδους υλικού στα μά-

11.1. Τοποθετήστε απαλά στο ύφασμα της επένδυσης του αριστερού μά- γουλου, την εσωτερική επένδυση αφρώδους υλικού (Εικ.9). Απλώστε με προσοχή την επένδυση ελέγχοντας καλά ώστε να μην ζαρώσει το ύφασμα του μάγουλου. 11.2. Τοποθετήστε το άνω πτερύγιο "B" και το κάτω πτερύγιο "C" του πλαι- σίου στα αντίστοιχα περάσματα που βρίσκονται στο πίσω μέρος του ίδιου του πλαισίου (Εικ.8). 11.3. Δέστε τα τρία ανοίγματα του πίσω πλαισίου του αριστερού μάγου- λου που αντιστοιχεί στα σημεία αγκίστρωσης "Α" (άνω και κάτω) και το πρεσαριστό κουμπί "D" (πίσω) που βρίσκονται στην πίσω θέση (Εικ.8). 11.4. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγου-

Προσοχή: το πίσω άνοιγμα με το αντίστοιχο πρεσαριστό κουμπί "D" έχει σχήμα διαφορετικό από την εμπρός και την άνω οπή και από τα αντίστοιχα σημεία σύνδεσης "A".

12. Συναρμολόγηση μάγουλων

12.1. Πάρτε το μαξιλαράκι του αριστερού μάγουλου και βεβαιωθείτε ότι το μοχλάκι ασφάλισης που βρίσκεται στο πίσω μέρος είναι στην ανοι- χτή θέση (Εικ.15). 12.2. Τοποθετήστε το αριστερό μάγουλο μέσα στο κράνος και το πίσω στήριγμα "Β" στην αντίστοιχη θέση στο εξωτερικό κέλυφος και το μά- γουλο από πολυστυρένιο πατώντας μέχρι να κουμπώσει (Εικ.7). 12.3. Τοποθετήστε το λουράκι στο αντίστοιχο πέρασμα της επένδυσης του μάγουλου και πατήστε στο σημείο που αντιστοιχεί στο πίσω κουμπί στερέωσης που βρίσκεται στο πίσω τμήμα του για να τα συνδέσετε στην αντίστοιχη θέση στο μάγουλο από πολυστυρένιο (Εικ.6). 12.4. Πατήστε το μαξιλαράκι του αριστερού μάγουλου κόντρα στο μάγουλο από πολυστυρένιο και ταυτόχρονα στρέψτε το προς τα μέσα για να συνδέσετε τα εμπρός σημεία αγκίστρωσης και το άνω σημείο αγκί- στρωσης άγκιστρο που βρίσκονται στο πίσω μέρος του. (Εικ.5). 12.5. Πατήστε το μοχλάκι ασφαλείας προς τα πάνω σε αντιστοιχία με την περιοχή στερέωσης της κόκκινης ταινίας για να την στρέψετε προς την επένδυση του μάγουλου μέχρι να έρθει σε θέση κλεισίματος. (Εικ.4). 12.6. Βεβαιωθείτε ότι το κουμπί και τα σημεία σύνδεσης έχουν κλείσει σω- στά τραβώντας ελαφρά το μαξιλαράκι του μάγουλου προς τα μέσα στο κράνος και βεβαιωθείτε ότι παραμένει προσκολλημένο στο μά- γουλο πολυστυρένιου.104 105 12.7. Τοποθετήστε το εμπρός στήριγμα "Α" στην αντίστοιχη θέση μεταξύ του εξωτερικού κελύφους και του μάγουλου από πολυστυρένιο πα- τώντας μέχρι να κουμπώσει (Εικ.7). Τέλος, τοποθετήστε την εμπρός κόκκινη ταινία στην εσωτερική επιφάνεια του υποσιάγωνου. 12.8. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγου-

Προσοχή: τα κουμπιά έχουν κουμπώσει μόνο όταν ακουστεί το κλικ. Βεβαιωθείτε ότι το λουράκι εξέχει αρκετά από την επένδυση του μά-

- Αν το κράνος σας διαθέτει το σύστημα συγκράτησης με κρίκους D, απενεργοποιήστε το όπως υποδεικνύεται στο καρτελάκι οδηγιών σχετικά με το σύστημα με κρίκους D. - Βγάλτε την εσωτερική επένδυση μόνο όταν είναι απαραίτητο να την καθαρίσετε ή να την πλύνετε. - Μη χρησιμοποιείτε ποτέ το κράνος χωρίς να έχετε επανατοποθετήσει πλήρως και σωστά την εσωτερική του επένδυση σε όλα του τα μέρη. - Πλύνετε απαλά στο χέρι και χρησιμοποιήστε μόνο ουδέτερο σαπούνι και νερό με μέγιστη θερμοκρασία 30° C. - Ξεβγάλετε με κρύο νερό και στεγνώστε σε θερμοκρασία περιβάλλο- ντος και όχι στον ήλιο. - Η εσωτερική επένδυση δεν πρέπει να πλένεται ποτέ στο πλυντήριο. - Το εσωτερικό πολυστυρένιο είναι ένα υλικό το οποίο μπορεί εύκολα να χάσει το σχήμα του και έχει ως σκοπό την απορρόφηση των χτυ- πημάτων με την αλλοίωση του ή τη μερική καταστροφή του. - Μην τροποποιείτε και μην αλλοιώνετε με κανέναν τρόπο τα εσωτερι- κά εξαρτήματα από πολυστυρένιο. - Καθαρίστε τα εσωτερικά εξαρτήματα από πολυστυρένιο χρησιμο- ποιώντας αποκλειστικά ένα υγρό πανί και στη συνέχεια αφήστε να στεγνώσει σε θερμοκρασία περιβάλλοντος και όχι στον ήλιο. - Για να εκτελέσετε τις διαδικασίες που προαναφέρονται μη χρησιμο- ποιείτε ποτέ εξαρτήματα και εργαλεία. EYEWEAR ADAPTIVE

13. Άνοιγμα χώρου ματιών

13.1. Αφαιρέστε το αριστερό μάγουλο από το κράνος (δείτε προηγούμενες

13.2. Αποσυνδέστε το άνοιγμα του πίσω πλαισίου του μάγουλου σε αντι- στοιχία με το άνω άγκιστρο "A" που βρίσκεται στο πίσω μέρος (Εικ.16). 13.3. Αφαιρέστε το άνω πτερύγιο "B" του πλαισίου από το πέρασμα που βρίσκεται στο πίσω μέρος του ίδιου του πλαισίου (Εικ.16).106 107 13.4. Αφαιρέστε απαλά από το ύφασμα της επένδυσης του μάγουλου την εσωτερική επένδυση αφρώδους υλικού (Εικ.17). 13.5. Βγάλτε το πάνω μέρος της αποσπώμενης εσωτερικής επένδυσης (Εικ.17) και στη συνέχεια τοποθετήστε σωστά το τμήμα που απομένει από την επένδυση του μάγουλου. ΣΗΜΕΙΩΣΗ: συνιστάται να φυλάξετε το μέρος της επένδυσης που αφαιρέσατε για τυχόν μελλοντικές χρήσεις. 13.6. Τοποθετήστε το άνω πτερύγιο "B" του πλαισίου στο πέρασμα στο πίσω μέρος του μάγουλου και δέστε ξανά το άνοιγμα που αντιστοιχεί στο άνω σημείο σύνδεσης "Α" που βρίσκεται στο πίσω μέρος (Εικ.16). 13.7. Τοποθετήστε ξανά όλο το μάγουλο στο κράνος (δείτε προηγούμενες

13.8. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγου-

14. Κλείσιμο χώρου ματιών

14.1. Αφαιρέστε το αριστερό μάγουλο από το κράνος (δείτε προηγούμενες

14.2. Αποσυνδέστε το άνοιγμα του πίσω πλαισίου του μάγουλου σε αντι- στοιχία με το άνω άγκιστρο "A" που βρίσκεται στο πίσω μέρος (Εικ.16). 14.3. Αφαιρέστε το άνω πτερύγιο "B" του πλαισίου από το πέρασμα που βρίσκεται στο πίσω μέρος του ίδιου του πλαισίου (Εικ.16). 14.4. Τοποθετήστε σωστά μέσα στο ύφασμα της επένδυσης του μάγουλου, μέρος της επένδυσης που είχε προηγουμένως αφαιρεθεί (Εικ.17). 14.5. Τοποθετήστε το άνω πτερύγιο "B" του πλαισίου στο πέρασμα στο πίσω μέρος του μάγουλου και δέστε ξανά το άνοιγμα που αντιστοιχεί στο άνω σημείο σύνδεσης "Α" που βρίσκεται στο πίσω μέρος (Εικ.16). 14.6. Τοποθετήστε ξανά όλο το μάγουλο στο κράνος (δείτε προηγούμενες

14.7. Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγου-

Το σύστημα απελευθέρωσης έκτακτης ανάγκης της Nolan Emergency Release System (NERS) επιτρέπει στο προσωπικό πρώτων βοηθειών να αφαιρέσει τα μαξιλαράκια από τα μάγουλα του κράνους ενώ ο μοτοσικλε- τιστής εξακολουθεί να το φοράει. Για να αφαιρέστε το μαξιλαράκι του αριστερού μάγουλου από το κράνος, ανοίξτε το λουράκι και τραβήξτε την κόκκινη ταινία που βρίσκεται στην εμπρός περιοχή του ίδιου του μαξιλαριού, όπως φαίνεται στην Εικ.18. Αρχικά θα απελευθερωθεί ο μοχλός ασφαλείας που βρίσκεται στο πίσω μέρος του μαξιλαριού του μάγουλου και στη συνέχεια, συνεχίζοντας το τράβηγμα της κόκκινης ταινίας, το μαξιλάρι θα αποσυνδεθεί από το πο-106 107 λυστυρένιο και θα στραφεί σταδιακά προς τα έξω στο κράνος αφήνοντας ελεύθερη την πλευρά του. Επαναλάβετε την ίδια διαδικασία από την δεξιά πλευρά του κράνους που στη συνέχεια θα αφαιρεθεί από το κεφάλι του μοτοσικλετιστή πιο εύκολα.

- Μην τραβάτε ποτέ τις κόκκινες ταινίες του συστήματος Nolan Emergency Release System (NERS) κατά τη διάρκεια της οδήγησης. - Ελέγχετε πάντα τη σωστή τοποθέτηση των μάγουλων. Αφού χρησι- μοποιήσετε το σύστημα Nolan Emergency Release System (NERS) βε- βαιωθείτε ότι τα μάγουλα δεν έχουν υποστεί βλάβη και τοποθετήστε τα όπως ορίζουν οι προηγούμενες οδηγίες. - Μη χρησιμοποιείτε το σύστημα Nolan Emergency Release System (NERS) για την απλή συντήρηση και τον καθαρισμό των μάγουλων. - Μην αφαιρείτε τα αυτοκόλλητα της Εικ.19 από το κράνος: παρέχουν χρήσιμες πληροφορίες στο προσωπικό πρώτων βοηθειών. - Αν το σύστημα Nolan Emergency Release System (NERS) παρουσιάσει δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο ση- μείο πώλησης X-Lite. - Χρησιμοποιήστε το σύστημα Nolan Emergency Release System (NERS) για να παρέχετε τις πρώτες βοήθειες μόνο εάν έχετε κατάλληλη κα- τάρτιση στο θέμα. Σε περίπτωση αμφιβολιών, καλέστε το κατάλληλο προσωπικό πρώτων βοηθειών. ΘΕΣΗ "CAMEL BAG" ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΕΝΥΔΑΤΩΣΗΣ Το κράνος έχει μελετηθεί για να διευκολύνει την τοποθέτηση ενός συστήμα- τος ενυδάτωσης (δεν παρέχεται) και τη στερέωση του αντίστοιχου σωλήνα. Για το σκοπό αυτό υπάρχουν (Εικ.20): - μία πλευρική ταινία συγκράτησης του σωλήνα "Α", στη θέση της ται- νίας "READY FOR CAMEL BAG" για την πρόσδεση του σωλήνα του συ- στήματος ενυδάτωσης. - μία προσαρμοζόμενη θέση "B" στο κάτω μέρος του εσωτερικού υπο- σιάγωνου που επιτρέπει την τοποθέτηση του άκρου του σωλήνα με τη βαλβίδα αναρρόφησης που αντιστοιχεί στο στόμα. Η ταινία "READY FOR CAMEL BAG" και η θέση "B" βρίσκονται και στις δύο πλευρές του κράνους. Αν δεν χρησιμοποιείτε σύστημα ενυδάτωσης, συνιστούμε να αφαιρέσετε την ταινία συγκράτησης του σωλήνα "Α" (δείτε ακόλουθες οδηγίες) και να τοποθετήσετε τις ταινίες "READY FOR CAMEL BAG" πίσω από τα μαξιλα- ράκια των αφαιρούμενων μάγουλων. Για το σκοπό αυτό, τραβήξτε προς τα πάνω το κάτω μέρος του μαξιλαριού του αριστερού μάγουλου για να αποσυνδέσετε τα στηρίγματα "C" και "D" από τις αντίστοιχες θέσεις τους στο εξωτερικό κέλυφος και στο μάγουλο πολυστυρένιου (Εικ.21). Στο σημείο αυτό, τοποθετήστε την ταινία "CAMEL BAG" κόντρα στο μάγουλο108 109 πολυστυρένιου (Εικ.22). Στη συνέχεια τοποθετήστε τα στηρίγματα "C" και "D" στις αντίστοιχες θέ- σεις μεταξύ του εξωτερικού κελύφους και του μάγουλου από πολυστυρένιο πατώντας μέχρι να κουμπώσει (Εικ.21). Επαναλάβατε τις ίδιες ενέργειες για την επένδυση του δεξιού μάγουλου.

15. Συναρμολόγηση του σωλήνα του συστήματος ενυδάτωσης

Για να στερεώσετε το σωλήνα του συστήματος ενυδάτωσης, τραβήξτε απαλά το ελεύθερο μέρος της πλαϊνής ταινίας συγκράτησης του σωλήνα "Α" και εισάγετε το σωλήνα. Στη συνέχεια τραβήξτε λίγο τη θέση "B" του εσωτερικού υποσιάγωνου και εισάγετε το αρχικό μέρος του σωλήνα με τη βαλβίδα αναρρόφησης. Ρυθμίστε το μήκος του σωλήνα αφήνοντας τον να "τρέξει" στις θέσεις "Α" και "Β" και προχωρήστε στη συναρμολόγηση του συστήματος ενυδάτωσης ακολουθώντας τις αντίστοιχες οδηγίες και συ- στάσεις που προτείνει ο κατασκευαστής του.

16. Αποσυναρμολόγηση του σωλήνα του συστήματος ενυδάτωσης

Για να αποσυναρμολογήσετε το σωλήνα του συστήματος ενυδάτωσης, αφαιρέστε το αρχικό τμήμα, τραβώντας τη θέση "Β" από το εσωτερικό υποσιάγωνο. Στη συνέχεια, αφαιρέστε το σωλήνα από την πλαϊνή ταινία συγκράτησης του σωλήνα "Α" τραβώντας την απαλά.

17. Αποσυναρμολόγηση της ταινίας συγκράτησης του σωλήνα

Για να αφαιρέστε την ταινία συγκράτησης του σωλήνα πλευρικά "A" για την αποσύνδεση από την ταινία "READY FOR CAMEL BAG", τραβήξτε τα πλαϊνά και βγάλτε τα από την ταινία (Εικ.23).

18. Τοποθέτηση της ταινίας συγκράτησης του σωλήνα

Για να τοποθετήσετε την ταινία συγκράτησης του σωλήνα "Α" στην ταινία "READY FOR CAMEL BAG", εισάγετε πρώτα το ένα και στη συνέχεια το δεύ- τερο πλαϊνό μέρος της ταινίας κάτω από την ταινία "READY FOR CAMEL BAG" μέχρι να κουμπώσουν καλά και με προσοχή ώστε να τοποθετήσετε το ελεύθερο και διαμορφώσιμο μέρος κουμπώματος στο σωλήνα προς τα πάνω (Εικ.20).

- Μη χρησιμοποιείτε για κανένα λόγο τις ταινίες "READY FOR CAMEL BAG" ή/και την ταινία συγκράτησης του σωλήνα για σκοπό διαφορε- τικό εκείνο που έχει περιγραφεί παραπάνω. - Βεβαιωθείτε ότι η πλαϊνή ταινία συγκράτησης του σωλήνα δεν μπερ- δεύεται με τα ρούχα και δεν δημιουργεί πρόβλημα στην κίνηση του κεφαλιού και του κράνους που θα πρέπει να κινείται πάντα ελεύ- θερα. Βεβαιωθείτε για τα παραπάνω φορώντας τα ρούχα και τυχόν προστασίες για το λαιμό ή/και στο σώμα που λαμβάνονται συνήθως108 109 στα σπορ ανωμάλου. Αν χρειαστεί, αφαιρέστε από το κράνος την πλευρική ταινία συγκράτησης του σωλήνα. - Αφαιρέστε την πλευρική ταινία συγκράτησης του σωλήνα και διπλώ- στε την ταινία "READY FOR CAMEL BAG" αν δεν χρησιμοποιείτε σύστη- μα ενυδάτωσης. - Στερεώστε την πλευρική ταινία συγκράτησης του σωλήνα αποκλει- στικά στην ταινία "READY FOR CAMEL BAG". - Μην στερεώνετε την πλαϊνή ταινία συγκράτησης του σωλήνα στα μά- γουλα ή/και στην αφαιρούμενη επένδυση. - Μην αλλάζετε και μην αλλοιώνετε τα στοιχεία του κράνους για να το- ποθετήσετε το σύστημα ενυδάτωσης. Βεβαιωθείτε ότι ο σωλήνας του συστήματος ενυδάτωσης είναι συμβατός με την ταινία συγκράτησης του σωλήνα και με τη προσαρμοζόμενη θέση του υποσιάγωνου. - Σε περίπτωση αμφιβολιών ή αν εμφανιστούν δυσλειτουργίες ή φθο- ρές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης X-Lite. ΣΥΣΤΗΜΑ ΑΕΡΙΣΜΟΥ Το σύστημα αερισμού του κράνους (Εικ.24) αποτελείται από: Επάνω εισαγωγή αέρα: δύο οπές που βρίσκονται κάτω από το γείσο λαμ- βάνουν και διοχετεύουν τον αέρα κατευθύνοντάς τον, χωρίς απώλειες στην άνω περιοχή του κεφαλιού του αναβάτη. Εμπρός εισαγωγή αέρα: δύο οπές που βρίσκονται κάτω από το γείσο λαμβάνουν και διοχετεύουν τον αέρα, χάρη και στους πλευρικούς αερα- γωγούς, κατευθύνοντάς τον, χωρίς απώλειες στην εμπρός περιοχή του κεφαλιού του αναβάτη. Άλλες δύο οπές βρίσκονται στην εμπρός περιοχή σε αντιστοιχία με την τσιμούχα άκρου του ανοίγματος της προσωπίδας. Εισαγωγή αέρα υποσιάγωνου: επιτρέπει τον αερισμό, φιλτράροντας το περιεχόμενο, στην περιοχή του στόματος. Εξαγωγείς αέρα: βρίσκονται στο επάνω μέρος του κράνους, στο πίσω μέ- ρος σε αντιστοιχία με το πίσω κάτω χείλος και στα πλαϊνά του κράνους και επιτρέπουν την εξαγωγή του θερμού και μολυσμένου αέρα εξασφαλί- ζοντας άνεση στο εσωτερικό του κράνους. ΦΙΛΤΡA ΕΙΣΑΓΩΓΗΣ ΑΕΡΑ ΤΟΥ ΥΠΟΣΙΑΓΩΝΟΥ Η εισαγωγή αέρα του υποσιάγωνου διαθέτει ένα εξωτερικό σταθερό φίλ- τρο μεταλλικού πλέγματος που επιτρέπει την εύκολη είσοδο του αέρα, πε- ριορίζοντας την είσοδο εντόμων ή μικρών πετρών καθώς και ένα δεύτερο αφαιρούμενο φίλτρο, που έχει τοποθετηθεί στο υποσιάγωνο εσωτερικά, το οποίο μπορεί να αφαιρεθεί από τη θέση του ώστε να αυξηθεί η ροή αέρα ή/και να πλυθεί.110

19. Αποσυναρμολόγηση εσωτερικού αφαιρούμενου φίλτρου

Για να αφαιρέσετε το εσωτερικό αφαιρούμενο φίλτρο, τραβήξτε το πλαίσιο συγκράτησης τραβώντας προς το εσωτερικό του κράνους, σε αντιστοιχία με την άνω δεξιά γωνία του ίδιου του πλαισίου. Αποσυνδέστε το εσωτερικό πλαίσιο συγκράτησης του υποσιάγωνου βγάζοντας τα πτερύγια στερέω- σης από τις οπές του εσωτερικού υποσιάγωνου. Αφαιρέστε εντελώς το πλαίσιο συγκράτησης του υποσιάγωνου και το φίλ- τρο από τη θέση του, εσωτερικά του υποσιάγωνου. Για να τοποθετήσετε και πάλι το πλαίσιο συγκράτησης του φίλτρου στο εσωτερικό υποσιάγωνο βάλτε, το ένα μετά από το άλλο τα πλευρικά και στη συνέχεια τα άνω πτερύγια στερέωσης του πλαισίου στις αντίστοιχες σχισμές στο ίδιο το εσωτερικό υποσιάγωνο πατώντας ελαφρά από πάνω (Εικ.25).

20. Συναρμολόγηση εσωτερικού αφαιρούμενου φίλτρου

Για να τοποθετήσετε ξανά το εσωτερικό αφαιρούμενο φίλτρο, αφαιρέστε το πλαίσιο συγκράτησης όπως έχει αναφερθεί παραπάνω, τοποθετήστε το και προσαρμόστε το σωστά στη θέση του στο υποσιάγωνο. Στη συνέχεια τοποθετήστε το πλαίσιο συγκράτησης όπως περιγράφεται παραπάνω (Εικ.25).

- Όταν επιθυμείτε να χρησιμοποιήσετε το κράνος χωρίς το αφαιρού- μενο εσωτερικό φίλτρο, συνιστάται να αφαιρείτε και το πλαίσιο συ- γκράτησης του ίδιου του φίλτρου.110 Fig. 2A Fig. 1 Fig. 3 Fig. 5 Fig. 4 Fig. 6 Fig. 2B

Το κρανος αυτο εχει κατασκευαστει σε εργοστασιο που σεβεται το περιβαλλον. Μετα το περας της χρησης του συνισταται να το καταστρεψετε συµφωνα µε τους κανονισµους που ισχυουν στο τοπο ή χωρα διαµονης σας. FOLLOW US ON www.x-lite.it COMPOSITE FIBRE ISTR000000133 – 09.2016
