ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ X661 EXTREME TITANTECH PURO NCOM Nolan

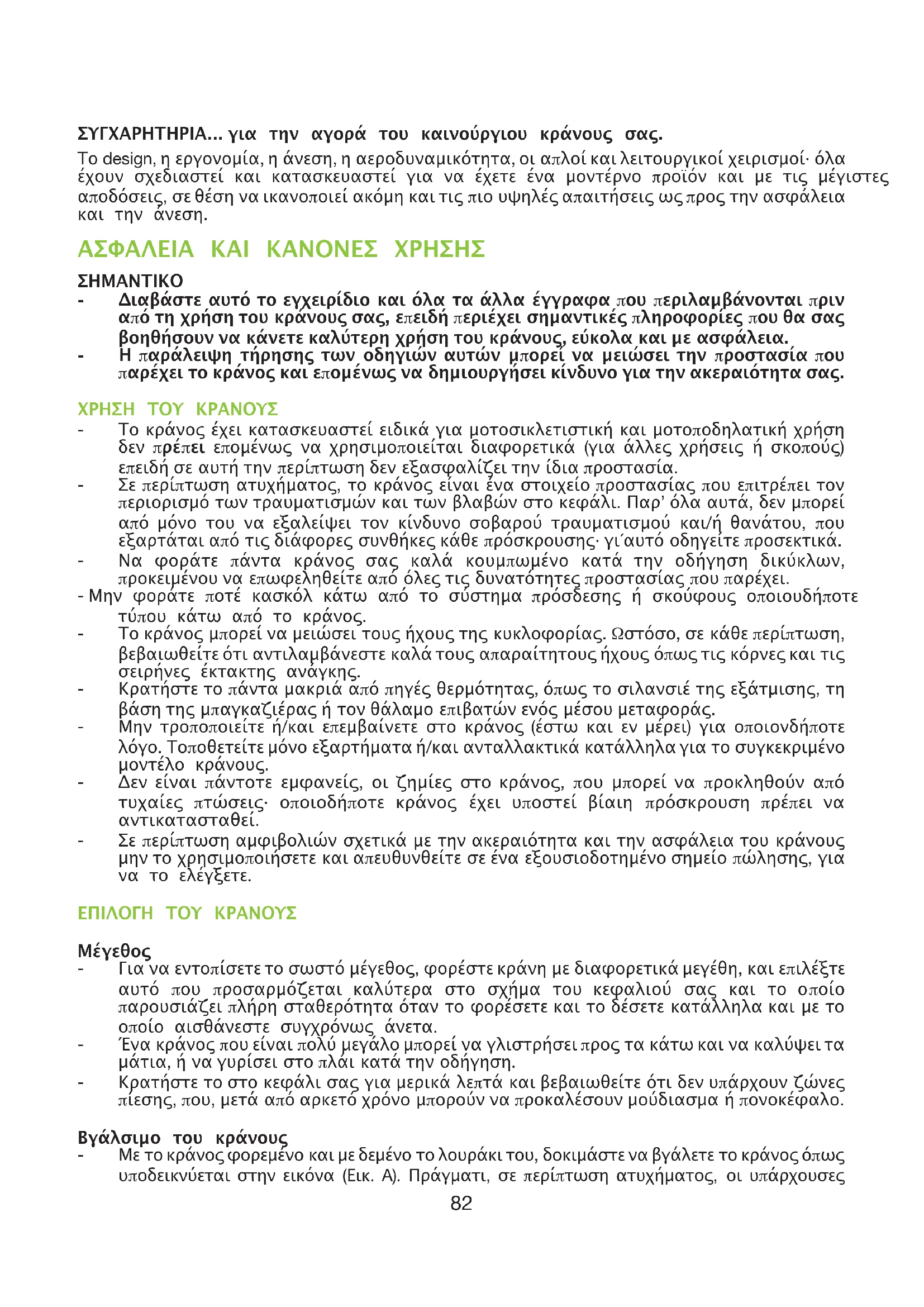

ΣΥΓΧΑΡΗΤΗΡΙΑ… για την αγορά του καινούργιου κράνους σας. Το design, η εργονοµία, η άνεση, η αεροδυναµικότητα, οι απλοί και λειτουργικοί χειρισµοί· όλα έχουν σχεδιαστεί και κατασκευαστεί για να έχετε ένα µοντέρνο προϊόν και µε τις µέγιστες αποδόσεις, σε θέση να ικανοποιεί ακόµη και τις πιο υψηλές απαιτήσεις ως προς την ασφάλεια και την άνεση. ΑΣΦΑΛΕΙΑ ΚΑΙ ΚΑΝΟΝΕΣ ΧΡΗΣΗΣ

- Διαβάστε αυτό το εγχειρίδιο και όλα τα άλλα έγγραφα που περιλαµβάνονται πριν από τη χρήση του κράνους σας, επειδή περιέχει σηµαντικές πληροφορίες που θα σας βοηθήσουν να κάνετε καλύτερη χρήση του κράνους, εύκολα και µε ασφάλεια. - Η παράλειψη τήρησης των οδηγιών αυτών µπορεί να µειώσει την προστασία που παρέχει το κράνος και εποµένως να δηµιουργήσει κίνδυνο για την ακεραιότητα σας. ΧΡΗΣΗ ΤΟΥ ΚΡΑΝΟΥΣ - Το κράνος έχει κατασκευαστεί ειδικά για µοτοσικλετιστική και µοτοποδηλατική χρήση δεν πρέπει εποµένως να χρησιµοποιείται διαφορετικά (για άλλες χρήσεις ή σκοπούς) επειδή σε αυτή την περίπτωση δεν εξασφαλίζει την ίδια προστασία. - Σε περίπτωση ατυχήµατος, το κράνος είναι ένα στοιχείο προστασίας που επιτρέπει τον περιορισµό των τραυµατισµών και των βλαβών στο κεφάλι. Παρ’ όλα αυτά, δεν µπορεί από µόνο του να εξαλείψει τον κίνδυνο σοβαρού τραυµατισµού και/ή θανάτου, που εξαρτάται από τις διάφορες συνθήκες κάθε πρόσκρουσης· γι´αυτό οδηγείτε προσεκτικά. - Να φοράτε πάντα κράνος σας καλά κουµπωµένο κατά την οδήγηση δικύκλων, προκειµένου να επωφεληθείτε από όλες τις δυνατότητες προστασίας που παρέχει. - Μην φοράτε ποτέ κασκόλ κάτω από το σύστηµα πρόσδεσης ή σκούφους οποιουδήποτε τύπου κάτω από το κράνος. - Το κράνος µπορεί να µειώσει τους ήχους της κυκλοφορίας. Ωστόσο, σε κάθε περίπτωση, βεβαιωθείτε ότι αντιλαµβάνεστε καλά τους απαραίτητους ήχους όπως τις κόρνες και τις σειρήνες έκτακτης ανάγκης. - Κρατήστε το πάντα µακριά από πηγές θερµότητας, όπως το σιλανσιέ της εξάτµισης, τη βάση της µπαγκαζιέρας ή τον θάλαµο επιβατών ενός µέσου µεταφοράς. - Μην τροποποιείτε ή/και επεµβαίνετε στο κράνος (έστω και εν µέρει) για οποιονδήποτε λόγο. Τοποθετείτε µόνο εξαρτήµατα ή/και ανταλλακτικά κατάλληλα για το συγκεκριµένο µοντέλο κράνους.

Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Σε περίπτωση αµφιβολιών σχετικά µε την ακεραιότητα και την ασφάλεια του κράνους µην το χρησιµοποιήσετε και απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης, για να το ελέγξετε. ΕΠΙΛΟΓΗ ΤΟΥ ΚΡΑΝΟΥΣ

- Για να εντοπίσετε το σωστό µέγεθος, φορέστε κράνη µε διαφορετικά µεγέθη, και επιλέξτε αυτό που προσαρµόζεται καλύτερα στο σχήµα του κεφαλιού σας και το οποίο παρουσιάζει πλήρη σταθερότητα όταν το φορέσετε και το δέσετε κατάλληλα και µε το οποίο αισθάνεστε συγχρόνως άνετα. - Ένα κράνος που είναι πολύ µεγάλο µπορεί να γλιστρήσει προς τα κάτω και να καλύψει τα µάτια, ή να γυρίσει στο πλάι κατά την οδήγηση. - Κρατήστε το στο κεφάλι σας για µερικά λεπτά και βεβαιωθείτε ότι δεν υπάρχουν ζώνες πίεσης, που, µετά από αρκετό χρόνο µπορούν να προκαλέσουν µούδιασµα ή πονοκέφαλο. Βγάλσιµο του κράνους - Με το κράνος φορεµένο και µε δεµένο το λουράκι του, δοκιµάστε να βγάλετε το κράνος όπως υποδεικνύεται στην εικόνα (Εικ. A). Πράγµατι, σε περίπτωση ατυχήµατος, οι υπάρχουσες83 EÏÏËvÈο ∂ÈÎ. A δυνάµεις και οι διαφορετικές κατευθύνσεις προς τις οποίες ενεργούν αυτές οι δυνάµεις µπορούν να προκαλέσουν περιστροφές του κράνους ή ακόµη και την αφαίρεση του κράνους από το κεφάλι εάν αυτό δεν έχει προσδεθεί τέλεια. - Το κράνος δεν πρέπει να γυρνάει, να κινείται ελεύθερα στο κεφάλι ή να βγαίνει. Διαφορετικά, ρυθµίστε το µήκος από το λουράκι ή αλλάξτε µέγεθος κράνους. Δοκιµάστε και πάλι. Σύστηµα συγκράτησης

Το σύστηµα συγκράτησης (λουράκι) είναι ρυθµισµένο από τον κατασκευαστή σε ένα κανονικό µήκος· πριν το χρησιµοποιήσετε επαληθεύστε την ορθότητα της προ-

- Να βεβαιώνεστε πάντα ότι το λουράκι έχει κουµπώσει καλά και σφιχτά, ώστε να κρατάει το κράνος σταθερά στο κεφάλι. Σε κάθε περίπτωση, πριν από την αναχώρηση, βεβαιωθείτε ότι το λουράκι είναι καλά σφιγµένο κάτω απότοπηγούνι, όσο το δυνατόν πιο πίσω στον λαιµό, αλλά χωρίς να είναι άβολο. - Το σωστό τέντωµα στο λουράκι θα πρέπει να επιτρέπει την κανονική αναπνοή και την κατάποση, αλλά χωρίς να µπορείτε να περάσετε ένα δάχτυλο ανάµεσα στο λουράκι και

- Προσοχή: το κουµπί που ενδεχοµένως υπάρχει στο λουράκι έχει αποκλειστικά τη λειτουργία να αποτρέπει την ελεύθερη κίνηση της άκρης του, αφού το δέσετε σωστά.

- Αν η ζελατίνα έχει υποστεί βλάβη και έχει έντονες γρατσουνιές που µειώνουν την ορατότητα, είναι πιθανό η προστατευτική επικάλυψη να έχει υποβαθµιστεί και ως εκ τούτου η ζελατίνα πρέπει να αντικατασταθεί. - Η ζελατίνα µπορεί να χρησιµοποιηθεί αποκλειστικά µε το µοντέλο κράνους για το οποίο έχει σχεδιαστεί. - Μην βάζετε αυτοκόλλητα και χρώµατα. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Προσοχή: το κράνος και η ζελατίνα µπορεί να υποστούν σοβαρές ζηµιές από ορισµένες κοινές ουσίες χωρίς η βλάβη να είναι εµφανής. Για να καθαρίσετε το κράνος και τη ζελατίνα, χρησιµοποιήστε µόνο ουδέτερο σαπούνι και χλιαρό νερό· αφήστε το να στεγνώσει σε θερµοκρασία περιβάλλοντος, µακριά από τον ήλιο και/ή πηγές θερµότητας. - Προσοχή: µη χρησιµοποιείτε ποτέ βενζίνη, διαλυτικό, βενζόλιο, διαλυτικά ή άλλες χηµικές ουσίες, διότι µπορούν:

να προκαλέσουν ανεπανόρθωτη ζηµία στο κράνος;

να αλλάξουν τις οπτικές ιδιότητες, να υποβαθµίσουν τις µηχανικές ιδιότητες και να αποδυναµώσουν την προστατευτική επεξεργασία της ζελατίνας.84 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

1. Αποσυναρµολόγηση ζελατίνας

1.1. Ανοίξτε τελείως τη ζελατίνα. 1.2. Κρατώντας πατηµένο το κουµπί απελευθέρωσης ζελατίνας (A), τραβήξτε µπροστά τη ζελατίνα µέχρι να ακουστεί το κλικ. (Εικ. 1). 1.3. Απελευθερώστε τα άγκιστρα της ζελατίνας (B1 και B2) από την υποδοχή τους (Εικ. 2). 1.4. Επαναλάβατε τις προηγούµενες ενέργειες από την άλλη πλευρά του κράνους.

2. Συναρµολόγηση ζελατίνας

2.1. Τοποθετήστε τη ζελατίνα σε ανοιχτή θέση, θέτοντας τα άγκιστρα της ζελατίνας (B1 και B2) στις ειδικές υποδοχές που υπάρχουν στο µηχανισµό της ζελατίνας (Εικ. 2). 2.2. Εισάγετε το άγκιστρο B1 στην ειδική υποδοχή και πιέστε τη ζελατίνα προς το κέλυ- φος στο άγκιστρο B2, πιέζοντας έτσι το κουµπί απελευθέρωσης ζελατίνας (A). 2.3. Σπρώξτε προς τα πίσω τη ζελατίνα ενεργοποιώντας το κουµπί απελευθέρωσης ζελατίνας (A). 2.4. Επαναλάβατε τις προηγούµενες ενέργειες από την άλλη πλευρά του κράνους. 2.5. Κλείστε τελείως τη ζελατίνα.

3. Ρύθµιση µηχανισµού ζελατίνας

Ο µηχανισµός της ζελατίνας είναι εφοδιασµένος µε ένα σύστηµα ρύθµισης του διακένου της ζελατίνας που επιτρέπει να εξασφαλίζεται και να διατηρείται το αποτελεσµατικό κλείσιµο της ζελατίνας κόντρα στην τσιµούχα του ανοίγµατος του κράνους. Για το σκοπό αυτό η βάση του µηχανισµού διαθέτει µία οδόντωση αναφοράς επάνω και κάτω. Κατά την αγορά του το κράνος παρέχεται µε τη σωστή ρύθµιση του συστήµατος. Κατά τη διάρκεια χρήσης του κράνους να βεβαιώνεστε κατά διαστήµατα ότι η ζελατίνα, όταν είναι εντελώς κλειστή, προσαρµόζει οµοιογενώς και συµµετρικά στο παραµορφώσιµο χείλος της τσιµούχας του ανοίγµατος του κράνους. Αν δεν συµβαίνει αυτό, κάντε τις ακόλουθες ενέργειες: 3.1. 3.1 Αποσυναρµολογήστε τη ζελατίνα (βλέπε προηγούµενες οδηγίες) και ελέγξτε σε ποιο σηµείο της οδόντωσης αναφοράς επάνω C1 και κάτω C2 βρίσκεται ο µηχανι- σµός (Εικ. 3). 3.2. Ξεσφίξτε τις δύο βίδες D1 και D2 που υπάρχουν στον µηχανισµό της ζελατίνας χρη- σιµοποιώντας ένα κλειδί Άλεν 2,5 mm. 3.3. Σηκώστε τον µηχανισµό από τη βάση του και µετακινήστε τον προς τα εµπρός ή προς τα πίσω ανάλογα µε τη ρύθµιση που θέλετε να κάνετε. Στη συνέχεια κατεβάστε τον µηχανισµό στη βάση του µε τρόπο ώστε τα επάνω C1 και τα κάτω C2 δοντάκια ρύθµισης να ασφαλίσουν στην ίδια θέση. 3.4. Σφίξτε τις δύο βίδες D1 και D2. 3.5. Επαναλάβατε τις ενέργειες στην άλλη πλευρά του κράνους. 3.6. Συναρµολογήστε τη ζελατίνα (βλέπε προηγούµενες οδηγίες). 3.7. Βεβαιωθείτε για την εφαρµογή της ζελατίνας και της τσιµούχας.

- Βεβαιωθείτε ότι οι µηχανισµοί λειτουργούν σωστά. Ανοίξτε και κλείστε τη ζελατίνα ελέγχοντας ότι αυτή συγκρατείται από τους µηχανισµούς στις αντίστοιχες θέσεις. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω. - Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά τη ζελατίνα. - Μην αφαιρείτε ποτέ τους πλευρικούς µηχανισµούς από το κέλυφος. - Εάν οι πλευρικοί µηχανισµοί παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης X-Lite.85 DOUBLE ACTION Το κουµπί DOUBLE ACTION σε ουδέτερη θέση (κεντρική), όπως απεικονίζεται στην Εικ. 4A, δεν επηρεάζει καθόλου την κανονική λειτουργία της ζελατίνας κατά το άνοιγµα και το κλεί- σιµο. Χρησιµοποιώντας αυτό το κουµπί µπορείτε να επωφεληθείτε από τις εξής πρόσθετες λειτουργίες: Αντιθαµβωτική λειτουργία Ενώ φοράτε το κράνος, ανοίξτε τη ζελατίνα µέχρι να ακουστεί το πρώτο κλικ και πατήστε το κουµπί DOUBLE ACTION όπως υποδεικνύεται στην Εικ. 4B. Τελικά, κλείστε ξανά τη

Σε αυτή τη θέση, ο µηχανισµός επιτρέπει τη διατήρηση της ζελατίνας σε θέση ελάχιστου ανοίγµατος η οποία βελτιώνει τον αερισµό και διευκολύνει την καταπολέµηση του θαµπώ- µατος κατά κύριο λόγο, σε χαµηλή ταχύτητα ή σε µικρά σταµατήµατα. Για να απενεργοποιήσετε το DOUBLE ACTION, πατήστε το κουµπί όπως υποδεικνύεται στην Εικ. 4C επαναφέροντάς την σε ουδέτερη θέση. Λειτουργία ασφάλισης ζελατίνας Ενώ φοράτε το κράνος, κλείστε τη ζελατίνα και πατήστε το κουµπί DOUBLE ACTION όπως υποδεικνύεται στην Εικ. 4C. Σε αυτήν την θέση, το κούµπωµα κλεισίµατος της ζελατίνας ενισχύεται ώστε, να µειωθεί η πιθανότητα να ανοίξει η ζελατίνα κατά λάθος. Για να απενεργοποιήσετε την ασφάλιση της ζελατίνας, πατήστε το κουµπί όπως υποδει- κνύεται στην Εικ. 4B επαναφέροντάς την σε ουδέτερη θέση.

- Κατά τη χρήση του κράνους, ενδέχεται να προκύψουν διάφορες καταστάσεις για τις οποίες απαιτείται το άµεσο άνοιγµα της ζελατίνας. Συνιστάται εποµένως ο περιο- ρισµός της χρήσης της λειτουργίας ασφάλισης ζελατίνας. - Σε περίπτωση έκτακτης ανάγκης, µπορείτε να αποσυνδέσετε την ασφάλιση της ζελατίνας DUAL ACTION ανασηκώνοντας τη ζελατίνα µε τον συνηθισµένο τρόπο και ασκώντας στο πτερύγιο της ίδιας της ζελατίνας µια ελαφρώς επιπλέον δύναµη σε σχέση µε την απαιτούµενη. (Διαθέσιµη στη σειρά παραγωγής ή ως προαιρετικό εξάρτηµα/ανταλλακτικό).

4. Συναρµολόγηση εσωτερικής ζελατίνας PINLOCK

4.1. Αποσυναρµολογήστε τη ζελατίνα (βλέπε προηγούµενες οδηγίες). 4.2. Βεβαιωθείτε ότι η εσωτερική επιφάνεια της ζελατίνας είναι καθαρή και ελέγξτε ότι οι εξωτερικοί µοχλοί ρύθµισης των πείρων είναι γυρισµένοι προς τα µέσα (Εικ. 5). 4.3. Τοποθετήστε την εσωτερική ζελατίνα PINLOCK

στη ζελατίνα. ΠΡΟΣΟΧΗ: το προφίλ σιλικόνης της εσωτερικής ζελατίνας PINLOCK

πρέπει να έρχε- ται σε επαφή µε την εσωτερική επιφάνεια της ζελατίνας. 4.4. Τοποθετήστε τη µία πλευρά της εσωτερικής ζελατίνας PINLOCK

σε έναν από τους δύο πείρους της ζελατίνας και στερεώστε την (Εικ. 6). 4.5. Ανοίξτε τη ζελατίνα και πιάστε στον άλλον πείρο τη δεύτερη πλευρά της εσωτερικής ζελατίνας PINLOCK

(Εικ. 7). 4.6. Αφήστε και πάλι ελεύθερη τη ζελατίνα.86 4.7. Αφαιρέστε την προστατευτική µεµβράνη της εσωτερικής ζελατίνας PINLOCK

βεβαιωθείτε ότι όλο το προφίλ σιλικόνης της εσωτερικής ζελατίνας εφαρµόζει καλά στη ζελατίνα. 4.8. Συναρµολογήστε τη ζελατίνα στο κράνος (βλέπε προηγούµενες οδηγίες). Έλεγχος και ρύθµιση της τάνυσης της εσωτερικής ζελατίνας PINLOCK

Ελέγξτε τη σωστή συναρµολόγηση της εσωτερικής ζελατίνας PINLOCK

ανοίγοντας και κλεί- νοντας τη ζελατίνα και ελέγχοντας ότι δεν υπάρχει σχετική κίνηση µεταξύ της εσωτερικής ζελατίνας και της ζελατίνας. Αν η εσωτερική ζελατίνα PINLOCK

δεν είναι καλά στερεωµένη στη ζελατίνα χειριστείτε ταυ- τόχρονα τους δύο εξωτερικούς µοχλούς ρύθµισης των πείρων περιστρέφοντάς τους προς τα επάνω σταδιακά και χωρίς υπερβολή για να αυξήσετε την τάνυση (Εικ. 5). Η µέγιστη τάνυση επιτυγχάνεται όταν οι εξωτερικοί µοχλοί ρύθµισης των πείρων είναι στραµµένοι προς τα έξω.

- Η ενδεχόµενη παρουσία σκόνης µεταξύ των δύο ζελατινών µπορεί να προκαλέσει γρατσουνιές και στις δύο επιφάνειες. - Ζελατίνες και εσωτερικές ζελατίνες PINLOCK

που έχουν υποστεί φθορά από γρα- τσουνιές ενδέχεται να παρέχουν µειωµένη ορατότητα και πρέπει να αντικαθίστα-

- Ελέγχετε τακτικά ότι η τάνυση της εσωτερικής ζελατίνας PINLOCK

είναι σωστή και ότι δεν κινείται, ώστε να µην µπορεί να προκαλέσει γρατσουνιές στις δύο επι-

- Σε περίπτωση που κατά τη διάρκεια της χρήσης παρουσιαστούν φαινόµενα θαµπώ- µατος της ζελατίνας του κράνους ή/και σχηµατισµός συµπυκνώµατος µεταξύ ζελα- τίνας και εσωτερικής ζελατίνας, ελέγξτε τη σωστή συναρµολόγηση και τάνυση της εσωτερικής ζελατίνας PINLOCK

- Η υπερβολική και πρόωρη τάνυση της εσωτερικής ζελατίνας PINLOCK

προκαλέσει την υπερβολική προσκόλληση της στην επιφάνεια της ζελατίνας ή/και µόνιµες αλλοιώσεις σε αυτήν µε επακόλουθο να µην µπορούν να εκτελεστούν σωστά οι ακόλουθες ρυθµίσεις. - Η έντονη εφίδρωση/αναπνοή, η χρήση σε ιδιαίτερες κλιµατικές συνθήκες (χαµηλές θερµοκρασίες και/ή αυξηµένη υγρασία και/ή απότοµες αλλαγές της θερµοκρασίας και/ή έντονη βροχή) και/ή έντονη και παρατεταµένη χρήση µπορούν να προκαλέσουν µείωση της αποτελεσµατικότητας της εσωτερικής ζελατίνας PINLOCK

προκαλώντας θάµπωµα ή σχηµατισµό συµπυκνώµατος σε αυτήν. Σε αυτές τις περιπτώσεις, µετά τη χρήση, για να αποκαταστήσετε την αποτελεσµατικότητα του συστήµατος, αφαι- ρέστε την εσωτερική ζελατίνα PINLOCK

από τη ζελατίνα του κράνους και στεγνώ- στε την µε ξηρό και χλιαρό αέρα. Ακολουθήστε την ίδια διαδικασία και για το κρά- νος, το οποίο θα πρέπει να αφήνετε να στεγνώσει για να αφαιρέσετε τυχόν υγρασία που σχηµατίστηκε στο εσωτερικό του εξαιτίας των συνθηκών που περιγράφηκαν

5. Αποσυναρµολόγηση εσωτερικής ζελατίνας PINLOCK

5.1. Αποσυναρµολογήστε τη ζελατίνα που φέρει την εσωτερική ζελατίνα PINLOCK

προηγούµενες οδηγίες). 5.2. Ανοίξτε τη ζελατίνα και απασφαλίστε την εσωτερική ζελατίνα PINLOCK

πείρους (Εικ.7). 5.3. Αφήστε και πάλι ελεύθερη τη ζελατίνα.87 Συντήρηση και καθαρισµός Αποσυναρµολογήστε την εσωτερική ζελατίνα PINLOCK

από τη ζελατίνα. Χρησιµοποιώντας ένα υγρό και µαλακό πανί, καθαρίστε απαλά µε υγρό ουδέτερο σαπούνι. Αφαιρέστε κάθε ίχνος σαπουνιού κάτω από τρεχούµενο νερό. Αφήστε την εσωτερική ζελατίνα να στεγνώσει χωρίς να την τρίψετε, µε τη βοήθεια ξηρού και χλιαρού αέρα. Για να διατηρήσετε τα χαρακτηριστικά της εσωτερικής ζελατίνας αναλλοίωτα στο πέρα- σµα του χρόνου, µετά από τη χρήση του κράνους αφήστε το να στεγνώσει σε αεριζόµενο και ξηρό χώρο, µε τη ζελατίνα ανοιχτή. Κρατήστε το µακριά από πηγές θερµότητας και φυλάξ- τε το σε σκοτεινό χώρο. Μη χρησιµοποιείτε διαλυτικά ή χηµικά προϊόντα. VISION PROTECTION SYSTEM (VPS) Το αποκλειστικό εσωτερικό VISION PROTECTION SYSTEM (VPS) είναι µια αντηλιακή ζελατίνα από LEXAN

µε αντιχαρακτική/αντιθαµπωτική επεξεργασία (scratch-resistant/fog-resi- stant), απλή και άνετη στη χρήση της: µπορείτε να την κατεβάσετε για να την ενεργοποιή- σετε ή να την σηκώσετε για να την αποκλείσετε από το οπτικό πεδίο. Είναι χρήσιµη σε όλες τις περιπτώσεις, στις µεγάλες διαδροµές εκτός πόλης ή για µικρές διαδροµές εντός της

Το καινοτόµο σύστηµα σύνδεσης, επιτρέπει επίσης την αποσυναρµολόγηση και συναρµο- λόγηση της αντηλιακής ζελατίνας χωρίς τη βοήθεια εργαλείων για τις τακτικές επεµβάσεις συντήρησης και καθαρισµού. Λειτουργία του VPS Ο µηχανισµός του VPS επιτρέπει την ενεργοποίηση της αντηλιακής ζελατίνας µε µία απλή κίνηση, κατεβάζοντάς την ώστε να καλύπτει εν µέρει το οπτικό πεδίο της ζελατίνας και καθορίζοντας έτσι την επιθυµητή µείωση της διαπερατότητας του φωτός. Ανά πάσα στιγ- µή, πάντα µε µια απλή κίνηση και ανεξάρτητα από τη ζελατίνα, το VPS µπορεί στη συνέ- χεια να απενεργοποιηθεί και να ανασηκωθεί γρήγορα µέχρι το σηµείο επαναφοράς των κανονικών συνθηκών ορατότητας και προστασίας που παρέχονται από την εγκεκριµένη ζελατίνα του κράνους. Για να απενεργοποιήσετε το VPS ωθήστε τον πλευρικό ολισθητήρα προς τα κάτω µέχρι το τέρµα της διαδροµής του (Εικ. 8 A). Για να ενεργοποιήσετε πλήρως το VPS περιστρέψτε τον πλευρικό ολισθητήρα προς τα επάνω µέχρι το τέρµα της διαδροµής του (Εικ. 8 B). Το VPS ρυθµίζεται σε µια σειρά ενδιάµεσων θέσεων µε σκοπό να εξασφαλίσει την καλύτερη άνεση για τον χρήστη σε σχέση µε τις συνθήκες χρήσης. Προφυλάξεις κατά τη χρήση Οι τρέχουσες προδιαγραφές (ΟΕΕ22-05) ορίζουν ότι τα ελάχιστα επίπεδα φωτεινής διαπε- ρατότητας των ζελατινών πρέπει να είναι µεγαλύτερα του 80% κατά τη νυχτερινή οδήγηση και σε κάθε περίπτωση όχι µικρότερα του 50% κατά την οδήγηση την ηµέρα. Αυτό καθιστά πολύ συχνή, για να µην πούµε σχεδόν υποχρεωτική, την προσφυγή στη χρήση γυαλιών ηλίου – που καθορίζουν µία επακόλουθη διαπερατότητα πολύ µικρότερη από το 50% - κατά την οδήγηση την ηµέρα σε ιδιαίτερες µετεωρολογικές και περιβαλλοντικές συνθήκες φωτός, για παράδειγµα µε δυνατή φωτεινότητα προκαλούµενη από υψηλή ένταση ή/και πρόσπτω- ση των ηλιακών ακτινών, µε σκοπό να µειώνεται η κόπωση των µατιών στις µεγάλες δια- δροµές ή να µειώνεται ο κίνδυνος άµεσου θαµπώµατος σε σχέση µε τη χρήση µόνο των εγκε- κριµένων ζελατινών. Ωστόσο η χρήση γυαλιών ηλίου καθιστά ιδιαίτερα δύσκολους τους (*) Το LEXAN είναι εµπορικό σήµα της SABIC.88 ενδεχόµενους χειρισµούς έκτακτης ανάγκης που προέρχονται από την ανάγκη να επανέλθει γρήγορα η µέγιστη ορατότητα που παρέχεται από την ζελατίνα του κράνους, όπως για παράδειγµα συµβαίνει όταν µπαίνει κανείς σε ένα τούνελ ή, γενικά, όταν παρουσιάζονται αιφνίδιες µεταβολές της φωτεινότητας του περιβάλλοντος. Χάρη στο µηχανισµό λειτουρ- γίας του, στην περίπτωση του VPS, οι χειρισµοί αυτοί αντίθετα απλοποιούνται.

- Το VPS πρέπει να ενεργοποιείται/απενεργοποιείται αποκλειστικά µε τη χρήση του ενδεδειγµένου ολισθητήρα· µην απενεργοποιείτε το VPS µε απευθείας χειρισµό. - Το VPS µπορεί να χρησιµοποιηθεί µόνο την ηµέρα και στις συνθήκες περιβάλλοντος που αναφέρθηκαν παραπάνω. - Το VPS πρέπει να απενεργοποιείται τη νύχτα ή/και σε συνθήκες ανεπαρκούς ορατό-

- Να βεβαιώνεστε πάντα ότι η τοποθέτηση του VPS είναι κατάλληλη για τις διάφορες µετεωρολογικές περιβαλλοντικές συνθήκες ή/και σύµφωνη µε τις προαναφερθείσες συστάσεις ως προς τη χρήση. - Συστήνουµε να χρησιµοποιείτε το VPS αποκλειστικά και µόνο σε συνδυασµό µε την εγκεκριµένη ζελατίνα της εγκεκριµένης σειράς η οποία να έχει τιµή διαπερατότητας ανώτερη του 80%. - Το VPS δεν αντικαθιστά την προστασία που παρέχει η ζελατίνα. - Να βεβαιώνεστε ότι το VPS είναι καθαρό και ότι λειτουργεί σωστά, έτσι ώστε όταν το ενεργοποιείτε να µην προκαλούνται γρατσουνιές ή/και ασυνήθιστες φθορές. - Για τις εργασίες συντήρησης και καθαρισµού του VPS και της ζελατίνας δείτε το ειδι- κό τµήµα του εγχειριδίου χρήσης του κράνους. - Η αντιχαρακτική/αντιθαµπωτική επεξεργασία (scratch-resistant/fog-resistant) του VPS µειώνει σηµαντικά το πρόβληµα του θαµπώµατος. Η συνέχιση ιδιαίτερα έντονων µετεωρολογικών ή/και περιβαλλοντολογικών συνθηκών µπορεί, ωστόσο, να προκα- λέσει θάµπωµα ή/και το σχηµατισµό συµπυκνώµατος στο VPS, µε συνακόλουθη µεί- ωση της ορατότητας ή/και της ευκρίνειας των εικόνων: σε αυτήν την περίπτωση το VPS πρέπει να απενεργοποιηθεί. - Σε περίπτωση βροχής, η άµεση επαφή των σταγόνων νερού µε το αντιθαµπωτικό/αντιχαρακτικό VPS (scratch-resistant/fog-resistant), προκαλεί ταχεία µείωση της ευκρίνειας των εικόνων µε συνακόλουθη ανεπαρκή ορατότητα: σε αυτήν την περίπτωση το VPS πρέπει να απενεργοποιηθεί. - Η ειδική αντιθαµπωτική (fog-resistant) επεξεργασία του VPS είναι γενικά ευαίσθητη στις συνθήκες υψηλής θερµοκρασίας ή στις πηγές θερµότητας. Σε αυτές τις περι- πτώσεις µπορεί να προκληθεί µόλυνση που οφείλεται στην επαφή µε άλλα υλικά και η οποία εκδηλώνεται µε το σχηµατισµό θαµπών κηλίδων ή λεκέδων. Σε αυτές τις περιπτώσεις (π.χ. στην µπαγκαζιέρα όταν κάνει πολύ ζέστη), συνιστάται να βεβαι- ώνεστε ότι η ζελατίνα δεν έρχεται σε επαφή µε άλλα υλικά.

6. Αποσυναρµολόγηση του VPS

Για να αφαιρέσετε την αντηλιακή ζελατίνα από το κράνος, ανοίξτε τελείως τη ζελατίνα του κράνους και κατεβάστε ταυτόχρονα το VPS στρέφοντας τον πλευρικό ολισθητήρα προς τα πάνω µέχρι τέρµα (Εικ. 8 B). Κρατήστε το αριστερό πλαϊνό τµήµα της αντηλιακής ζελατίνας και τραβήξτε την έξω από το κράνος (Εικ. 9). Επαναλάβατε τον ίδιο χειρισµό στην δεξιά πλευρά του κράνους.

7. Συναρµολόγηση του VPS

Για να τοποθετήσετε την αντηλιακή ζελατίνα στο κράνος, ανοίξτε τελείως τη ζελατίνα του κράνους και περιστρέψτε τον πλευρικό ολισθητήρα προς τα επάνω µέχρι τέρµα (Εικ. 8 B).89 Τοποθετήστε το αριστερό άκρο της αντηλιακής ζελατίνας στον αριστερό πλευρικό οδηγό µέχρι να κουµπώσει στη θέση του κελύφους (Εικ. 9). Επαναλάβατε τον ίδιο χειρισµό στην δεξιά πλευρά του κράνους.

- Βεβαιωθείτε για τη σωστή λειτουργία του VPS περιστρέφοντας τον αριστερό πλευρι- κό ολισθητήρα προς τα κάτω (Εικ. 8A) και προς το επάνω µέρος τους κράνους (Εικ. 8B) αισθανόµενοι το κούµπωµα συγκράτησης στις διάφορες θέσεις. Εάν είναι απα- ραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω. - Εάν οι µηχανισµοί ανοίγµατος και κλεισίµατος του VPS παρουσιάζουν δυσλειτουρ- γίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης X-Lite. - Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά το VPS. - Το VPS δεν αντικαθιστά την προστασία που παρέχει η ζελατίνα, ως εκ τούτου πρέ- πει να χρησιµοποιείται πάντα όταν η ζελατίνα του κράνους είναι κατεβασµένη. WIND PROTECTOR (Διαθέσιµο στον βασικό εξοπλισµό ή ως προαιρετικό εξάρτηµα/ανταλλακτικό). Το εξάρτηµα αυτό επιτρέπει τη βελτίωση των επιδόσεων του κράνους σε ειδικές συνθήκες χρήσης. Χάρη στο προστατευτικό κατά του αέρα (Wind Protector) µειώνονται δυσάρεστες διεισδύσεις αέρα κάτω από το πηγούνι. Βλέπε Εικ. 10 για τη συναρµολόγηση και την αποσυναρµολόγηση. ΑΠΟΣΠΩΜΕΝΗ ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ Για να βγάλετε την επένδυση σηκώστε το VPS και ανοίξτε τελείως τη ζελατίνα (βλέπε προη- γούµενες οδηγίες).

8. Αποσυναρµολόγηση µάγουλων

8.1. Αφαιρέστε το προστατευτικό κατά του αέρα (βλέπε προηγούµενες οδηγίες) και ανοίξτε το λουράκι (βλέπε σχετικές οδηγίες). Τραβήξτε το µπροστινό µέρος της επέν- δυσης του αριστερού µάγουλου προς το εσωτερικό του κράνους για να αποσυνδέσε- τε τα κουµπιά στερέωσης που βρίσκονται στο πίσω µέρος του (Εικ. 11). 8.2. Βγάλτε την επένδυση από το αριστερό µάγουλο του κράνους περνώντας τα πίσω πτερύγιά της από το διάκενο που υπάρχει µεταξύ του µάγουλου από πολυστυρένιο και του εξωτερικού κελύφους (Εικ. 12). 8.3. Βγάλτε την αριστερή γλωσσίτσα από το λουράκι στη σχισµή που υπάρχει στην επέν- δυση του αριστερού µάγουλου. 8.4. Επαναλάβατε το ίδιο για την επένδυση του δεξιού µάγουλου. ΣΗΜΕΙΩΣΗ: δεν χρειάζεται να βγάλετε από το κέλυφος του κράνους τα µάγουλα από πολυστυρένιο.

9. Αποσυναρµολόγηση κουκούλας

9.1. Αποσυνδέστε το πίσω αριστερό πτερύγιο της κουκούλας από τη βάση στήριξης που είναι στερεωµένη στο εσωτερικό κέλυφος από πολυστυρένιο τραβώντας ελαφρώς την επένδυση προς τα µέσα (Εικ. 13). Στη συνέχεια επαναλάβατε το χειρισµό και µε το κεντρικό και µε το δεξιό πτερύγιο. 9.2. Πιάστε τη µπροστινή αριστερή ζώνη της κουκούλας και τραβήξτε την προς τα πάνω για να βγάλετε το αντίστοιχο πτερύγιο της κουκούλας από το στήριγµα που είναι στερεωµένο στο εσωτερικό κέλυφος από πολυστυρένιο (Εικ. 14). Στην συνέχεια επα- ναλάβετε τη διαδικασία µε το µπροστινό κεντρικό και µε το δεξιό πτερύγιο. 9.3. Αφαιρέστε εντελώς την κουκούλα από το κράνος.90

10. Συναρµολόγηση κουκούλας

10.1. Περάστε σωστά την κουκούλα στο εσωτερικό του κράνους απλώνοντάς την καλά

10.2. Περάστε το µπροστινό αριστερό πτερύγιο της κουκούλας στην αντίστοιχη υποδοχή που υπάρχει στη βάση που είναι στερεωµένη στο εσωτερικό κέλυφος από πολυστυ- ρένιο και σπρώξτε το προς τα κάτω µέχρι να εφαρµόσει πλήρως. Στη συνέχεια επα- ναλάβετε τη διαδικασία µε το κεντρικό και µε το δεξιό πτερύγιο (Εικ. 14). ΣΗΜΕΙΩΣΗ: βεβαιωθείτε ότι η συναρµολόγηση του µπροστινού τµήµατος της κουκού- λας είναι σωστή σηκώνοντας και κατεβάζοντας το VPS, η κίνηση του οποίου πρέπει να γίνεται ελεύθερα. Σε αντίθετη περίπτωση επαναλάβετε τις ενέργειες των σηµείων

10.3. Εισάγετε τα πίσω δεξιά πτερύγια καθώς και το κεντρικό και το αριστερό πτερύγιο της κουκούλας στις αντίστοιχες υποδοχές της βάσης που βρίσκεται στην περιοχή του αυχέ- να και πιέστε τα πτερύγια έως ότου κουµπώσουν εντελώς στη βάση (Εικ. 13).

11. Συναρµολόγηση µάγουλων

11.1. Περάστε την ταινία και την αριστερή γλωσσίτσα από το λουράκι στη σχισµή που υπάρχει στην επένδυση του αριστερού µάγουλου. 11.2. Περάστε τα πίσω πτερύγια της επένδυσης του αριστερού µάγουλου στο διάκενο που υπάρχει µεταξύ του µάγουλου από πολυστυρένιο και το εξωτερικό κέλυφος (Εικ. 12) και σπρώξτε προς τα κάτω µέχρι να βρεθούν κάτω από την τσιµούχα του χείλους του εξωτερικού κελύφους. 11.3. Πιέστε την επένδυση του αριστερού µάγουλου στο σηµείο που αντιστοιχεί στα κου- µπιά στερέωσης που βρίσκονται στο πίσω τµήµα του για να τα συνδέσετε στις σχε- τικές υποδοχές (Fig. 11). 11.4. Επαναλάβατε το ίδιο για την επένδυση του δεξιού µάγουλου. ΠΡΟΣΟΧΗ: τα κουµπιά έχουν κουµπώσει µόνο όταν ακουστεί το κλικ. Βεβαιωθείτε ότι το λουράκι εξέχει αρκετά από την επένδυση του µάγουλου.

- Αν το κράνος σας διαθέτει το σύστηµα συγκράτησης µε κρίκους D, απενεργοποιήστε το όπως υποδεικνύεται στο συνηµµένο καρτελάκι οδηγιών σχετικά µε το σύστηµα µε κρίκους D. - Βγάλτε την εσωτερική επένδυση µόνο όταν είναι απαραίτητο να την καθαρίσετε ή να την πλύνετε. - Μη χρησιµοποιείτε ποτέ το κράνος χωρίς να έχετε επανατοποθετήσει πλήρως και σωστά την εσωτερική του επένδυση και τα µάγουλα. - Πλύνετε απαλά στο χέρι και χρησιµοποιήστε µόνο ουδέτερο σαπούνι και νερό µε µέγιστη θερµοκρασία 30° C. - Ξεβγάλετε µε κρύο νερό και στεγνώστε σε θερµοκρασία περιβάλλοντος και όχι στον ήλιο. - Η εσωτερική επένδυση δεν πρέπει να πλένεται ποτέ στο πλυντήριο. - Το εσωτερικό πολυστυρένιο είναι ένα υλικό το οποίο µπορεί εύκολα να χάσει το σχήµα του και έχει ως σκοπό την απορρόφηση των χτυπηµάτων µε την αλλοίωση του ή τη µερική καταστροφή του. - Μην τροποποιείτε και µην αλλοιώνετε µε κανέναν τρόπο τα εσωτερικά εξαρτήµατα από πολυστυρένιο. - Καθαρίστε τα εσωτερικά εξαρτήµατα από πολυστυρένιο χρησιµοποιώντας αποκλει- στικά ένα υγρό πανί και στη συνέχεια αφήστε τα να στεγνώσουν σε θερµοκρασία περιβάλλοντος προστατευµένα από τον ήλιο. - Για να εκτελέσετε τις διαδικασίες που προαναφέρονται µη χρησιµοποιείτε ποτέ εξαρτήµατα και εργαλεία.91 ΣΥΣΤΗΜΑ ΑΕΡΙΣΜΟΥ Το σύστηµα αερισµού του κράνους X-661 GT αποτελείται από: Επάνω εισαγωγές αέρα: επιτρέπουν τη διοχέτευση και τη διάχυση του αέρα στο εσωτερι- κό του κελύφους. Για να ανοίξετε τις επάνω εισαγωγές αέρα πιέστε το πίσω µέρος του κου- µπιού τους (Εικ. 15). Για να κλείσετε τις επάνω εισαγωγές αέρα πιέστε το εµπρός µέρος του κουµπιού τους. Εισαγωγή αέρα του υποσιάγωνου: επιτρέπει την παροχή του αέρα απευθείας στην περιο- χή του στόµατος και στη ζελατίνα προκειµένου να µειωθεί το θάµπωµα και ο σχηµατισµός συµπυκνώµατος. Βλέπε Εικ. 16 για το άνοιγµα και το κλείσιµο. Πίσω εξαγωγή: είναι ενσωµατωµένη στο πίσω σπόιλερ και επιτρέπει την εξαγωγή του θερµού και µολυσµένου αέρα εξασφαλίζοντας άνεση στο εσωτερικό του κράνους (Εικ. 17).

ΠΡΟΒΛΕΨΗ ΕΓΚΑΤΑΣΤΑΣΗΣ N-COM - NOLAN COMMUNICATION SYSTEM

Το κράνος X-Lite είναι έτοιµο για την εγκατάσταση του συστήµατος επικοινωνίας N-Com. Κατά την εγκατάσταση του συστήµατος επικοινωνίας (δείτε τις ειδικές οδηγίες που υπάρ- χουν στο κιτ N-Com) θα χρειαστεί να αφαιρέσετε από το κράνος τα ένθετα από αφρώδες υλικό που υπάρχουν στα µάγουλα από πολυστυρένιο στα σηµεία των θέσεων των ακουστι- κών N-Com.

- Τα ένθετα που προαναφέρονται πρέπει να αφαιρούνται µόνο στην περίπτωση χρή- σης του κράνους µε εγκατάσταση συµβατού συστήµατος N-Com.Fig. 1 Fig. 3 Fig. 4 A Fig. 2 Fig. 4 B Fig. 5 Fig. 6 Fig. 4 C

Το κρανος αυτο εχει κατασκευαστει σε εργοστασιο που σεβεται το περιβαλλον. Μετα το περας της χρησης του συνισταται να το καταστρεψετε συµφωνα µε τους κανονισµους που ισχυουν στο τοπο ή χωρα διαµονης σας.
