ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ N21 Visor Moto GP Legend Nolan

ΣΥΓΧΑΡΗΤΗΡΙΑ… για την αγορά του καινούργιου κράνους σας. Το design, η εργονοµία, η άνεση, η αεροδυναµικότητα, οι απλοί και λειτουργικοί χειρισµοί· όλα έχουν σχεδιαστεί και κατασκευαστεί για να έχετε ένα µοντέρνο προϊόν και µε τις µέγιστες αποδόσεις, σε θέση να ικανοποιεί ακόµη και τις πιο υψηλές απαιτήσεις ως προς την ασφάλεια και την άνεση. ΑΣΦΑΛΕΙΑ ΚΑΙ ΚΑΝΟΝΕΣ ΧΡΗΣΗΣ

- Διαβάστε αυτό το εγχειρίδιο και όλα τα άλλα έγγραφα που περιλαµβάνονται πριν από τη χρήση του κράνους σας, επειδή περιέχει σηµαντικές πληροφορίες που θα σας βοηθήσουν να κάνετε καλύτερη χρήση του κράνους, εύκολα και µε ασφάλεια. - Η παράλειψη τήρησης των οδηγιών αυτών µπορεί να µειώσει την προστασία που παρέχει το κράνος και εποµένως να δηµιουργήσει κίνδυνο για την ακεραιότητα σας. ΧΡΗΣΗ ΤΟΥ ΚΡΑΝΟΥΣ - Το κράνος έχει κατασκευαστεί ειδικά για µοτοσικλετιστική και µοτοποδηλατική χρήση δεν πρέπει εποµένως να χρησιµοποιείται διαφορετικά (για άλλες χρήσεις ή σκοπούς) επειδή σε αυτή την περίπτωση δεν εξασφαλίζει την ίδια προστασία. - Σε περίπτωση ατυχήµατος, το κράνος είναι ένα στοιχείο προστασίας που επιτρέπει τον περιορισµό των τραυµατισµών και των βλαβών στο κεφάλι. Παρ’ όλα αυτά, δεν µπορεί από µόνο του να εξαλείψει τον κίνδυνο σοβαρού τραυµατισµού και/ή θανάτου, που εξαρτάται από τις διάφορες συνθήκες κάθε πρόσκρουσης· γι´αυτό οδηγείτε προσεκτικά. - Να φοράτε πάντα κράνος σας καλά κουµπωµένο κατά την οδήγηση δικύκλων, προκειµένου να επωφεληθείτε από όλες τις δυνατότητες προστασίας που παρέχει. - Μην φοράτε ποτέ κασκόλ κάτω από το σύστηµα πρόσδεσης ή σκούφους οποιουδήποτε τύπου κάτω από το κράνος. - Το κράνος µπορεί να µειώσει τους ήχους της κυκλοφορίας. Ωστόσο, σε κάθε περίπτωση, βεβαιωθείτε ότι αντιλαµβάνεστε καλά τους απαραίτητους ήχους όπως τις κόρνες και τις σειρήνες έκτακτης ανάγκης. - Κρατήστε το πάντα µακριά από πηγές θερµότητας, όπως το σιλανσιέ της εξάτµισης, τη βάση της µπαγκαζιέρας ή τον θάλαµο επιβατών ενός µέσου µεταφοράς. - Μην τροποποιείτε ή/και επεµβαίνετε στο κράνος (έστω και εν µέρει) για οποιονδήποτε λόγο. Τοποθετείτε µόνο εξαρτήµατα ή/και ανταλλακτικά κατάλληλα για το συγκεκριµένο µοντέλο κράνους.

Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Σε περίπτωση αµφιβολιών σχετικά µε την ακεραιότητα και την ασφάλεια του κράνους µην το χρησιµοποιήσετε και απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης, για να το ελέγξετε. ΕΠΙΛΟΓΗ ΤΟΥ ΚΡΑΝΟΥΣ

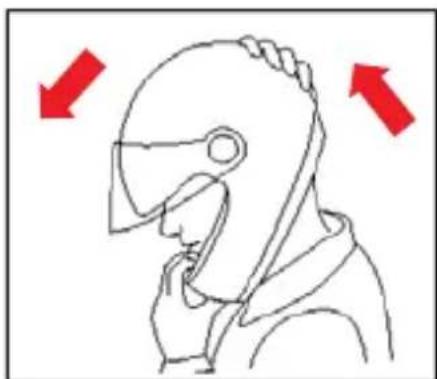

- Για να εντοπίσετε το σωστό µέγεθος, φορέστε κράνη µε διαφορετικά µεγέθη, και επιλέξτε αυτό που προσαρµόζεται καλύτερα στο σχήµα του κεφαλιού σας και το οποίο παρουσιάζει πλήρη σταθερότητα όταν το φορέσετε και το δέσετε κατάλληλα και µε το οποίο αισθάνεστε συγχρόνως άνετα. - Ένα κράνος που είναι πολύ µεγάλο µπορεί να γλιστρήσει προς τα κάτω και να καλύψει τα µάτια, ή να γυρίσει στο πλάι κατά την οδήγηση. - Κρατήστε το στο κεφάλι σας για µερικά λεπτά και βεβαιωθείτε ότι δεν υπάρχουν ζώνες πίεσης, που, µετά από αρκετό χρόνο µπορούν να προκαλέσουν µούδιασµα ή πονοκέφαλο. Βγάλσιµο του κράνους - Με το κράνος φορεµένο και µε δεµένο το λουράκι του, δοκιµάστε να βγάλετε το κράνος όπως υποδεικνύεται στην εικόνα (Εικ. A). Πράγµατι, σε περίπτωση ατυχήµατος, οι υπάρχουσες67 EÏÏËvÈο δυνάµεις και οι διαφορετικές κατευθύνσεις προς τις οποίες ενεργούν αυτές οι δυνάµεις µπορούν να προκαλέσουν περιστροφές του κράνους ή ακόµη και την αφαίρεση του κράνους από το κεφάλι εάν αυτό δεν έχει προσδεθεί τέλεια. - Το κράνος δεν πρέπει να γυρνάει, να κινείται ελεύθερα στο κεφάλι ή να βγαίνει. Διαφορετικά, ρυθµίστε το µήκος από το λουράκι ή αλλάξτε µέγεθος κράνους. Δοκιµάστε και πάλι. Σύστηµα συγκράτησης

Το σύστηµα συγκράτησης (λουράκι) είναι ρυθµισµένο από τον κατασκευαστή σε ένα κανονικό µήκος· πριν το χρησιµοποιήσετε επαληθεύστε την ορθότητα της προ-

- Να βεβαιώνεστε πάντα ότι το λουράκι έχει κουµπώσει καλά και σφιχτά, ώστε να κρατάει το κράνος σταθερά στο κεφάλι. Σε κάθε περίπτωση, πριν από την αναχώρηση, βεβαιωθείτε ότι το λουράκι είναι καλά σφιγµένο κάτω απότοπηγούνι, όσο το δυνατόν πιο πίσω στον λαιµό, αλλά χωρίς να είναι άβολο. - Το σωστό τέντωµα στο λουράκι θα πρέπει να επιτρέπει την κανονική αναπνοή και την κατάποση, αλλά χωρίς να µπορείτε να περάσετε ένα δάχτυλο ανάµεσα στο λουράκι και

- Προσοχή: το κουµπί που ενδεχοµένως υπάρχει στο λουράκι έχει αποκλειστικά τη λειτουργία να αποτρέπει την ελεύθερη κίνηση της άκρης του, αφού το δέσετε σωστά.

- Αν η ζελατίνα έχει υποστεί βλάβη και έχει έντονες γρατσουνιές που µειώνουν την ορατότητα, είναι πιθανό η προστατευτική επικάλυψη να έχει υποβαθµιστεί και ως εκ τούτου η ζελατίνα πρέπει να αντικατασταθεί. - Η ζελατίνα µπορεί να χρησιµοποιηθεί αποκλειστικά µε το µοντέλο κράνους για το οποίο έχει σχεδιαστεί. - Μην βάζετε αυτοκόλλητα και χρώµατα. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Δεν είναι πάντοτε εµφανείς, οι ζηµίες στο κράνος, που µπορεί να προκληθούν από τυχαίες πτώσεις· οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί. - Προσοχή: το κράνος και η ζελατίνα µπορεί να υποστούν σοβαρές ζηµιές από ορισµένες κοινές ουσίες χωρίς η βλάβη να είναι εµφανής. Για να καθαρίσετε το κράνος και τη ζελατίνα, χρησιµοποιήστε µόνο ουδέτερο σαπούνι και χλιαρό νερό· αφήστε το να στεγνώσει σε θερµοκρασία περιβάλλοντος, µακριά από τον ήλιο και/ή πηγές θερµότητας. - Προσοχή: µη χρησιµοποιείτε ποτέ βενζίνη, διαλυτικό, βενζόλιο, διαλυτικά ή άλλες χηµικές ουσίες, διότι µπορούν:

να προκαλέσουν ανεπανόρθωτη ζηµία στο κράνος;

να αλλάξουν τις οπτικές ιδιότητες, να υποβαθµίσουν τις µηχανικές ιδιότητες και να αποδυναµώσουν την προστατευτική επεξεργασία της ζελατίνας. ∂ÈÎ. AΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

1. Αποσυναρµολόγηση ζελατίνας

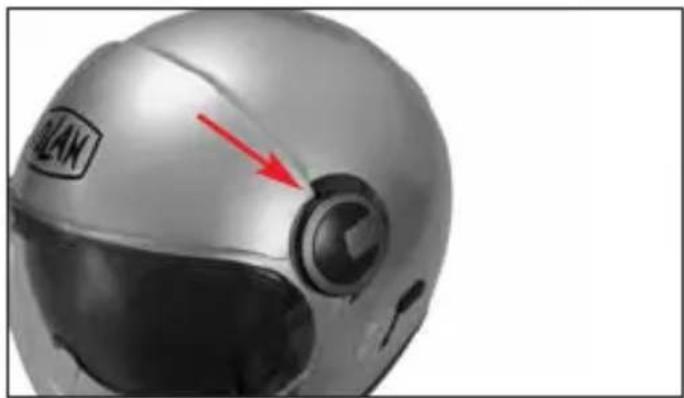

1.1. Κλείστε τη ζελατίνα και αποσυναρµολογήστε την πλευρική πλακέτα από το κράνος τραβώντας το επάνω του άκρο προς τα έξω (Εικ. 1). 1.2. Μετακινήστε τον ολισθητήρα του µηχανισµού ζελατίνας προς τα εµπρός όπως υποδει- κνύεται από το βέλος (Εικ. 2). 1.3. Ανασηκώστε το πίσω µέρος της ζελατίνας από το κέλυφος µέχρι να την ξεκουµπώσετε τελείως από τον µηχανισµό· σπρώξτε τη µετά ελαφρά προς το εµπρός µέρος του κρά- νους (Εικ. 3). 1.4. Επαναλάβατε όλες τις ενέργειες και στην άλλη πλευρά.

2. Συναρµολόγηση ζελατίνας

2.1. Τοποθετήστε τη ζελατίνα στο κέλυφος προσέχοντας να ευθυγραµµίσετε τη θέση της οδόντωσης µε το εµπρός µέρος του µηχανισµού, κουµπώστε τη ζελατίνα κάτω από τον µηχανισµό πατώντας την προς το κράνος στο σηµείο της οδόντωσης και σπρώχνοντας την ταυτόχρονα προς το πίσω µέρος του κράνους µέχρι να κουµπώσει καλά στον µηχα- νισµό (Εικ. 3). 2.2. Μετακινήστε τον ολισθητήρα προς τα πίσω µέχρι να αισθανθείτε το κούµπωµα ασφά- λισης (Εικ. 2). 2.3. Συναρµολογήστε την πλευρική πλακέτα προσέχοντας να κεντράρετε τα εσωτερικά άγκι- στρα στις αντίστοιχες θέσεις στον µηχανισµό και πατώντας µέχρι να αισθανθείτε το κούµπωµα στερέωσης (Εικ. 4). 2.4. Επαναλάβατε τις προηγούµενες ενέργειες στη δεξιά πλευρά του κράνους. ΣΗΜΕΙΩΣΗ. οι πλευρικές πλακέτες δεξιά και αριστερά διαφέρουν µεταξύ τους και επι- σηµαίνονται στο πίσω µέρος αντίστοιχα µε “R” (Right = δεξιά) και “L” (Left = αριστερά).

- Βεβαιωθείτε ότι οι µηχανισµοί λειτουργούν σωστά. Ανοίξτε και κλείστε τη ζελατίνα ελέγχοντας ότι αυτή συγκρατείται από τους µηχανισµούς στις αντίστοιχες θέσεις. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω. - Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά τη ζελατίνα και τις πλευρικές πλακέτες. - Μην αφαιρείτε ποτέ τους πλευρικούς µηχανισµούς από το κέλυφος. - Εάν οι πλευρικοί µηχανισµοί παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης Nolan. ΠΛΑΙΣΙΑ ΠΛΕΥΡΙΚΩΝ ΠΛΑΚΕΤΩΝ Οι πλευρικές πλακέτες διαθέτουν ένα χρωµατιστό πλαίσιο που αποσυναρµολογείται.

3. Αποσυναρµολόγηση πλαισίου πλευρικών πλακετών

Για να βγάλετε το πλαίσιο από µια πλευρική πλακέτα αποσυναρµολογήστε πρώτα την πλευ- ρική πλακέτα από το κράνος (βλέπε προηγούµενες οδηγίες). 3.1. Τραβήξτε προς τα εµπρός (και µετά προς τα µέσα) το εµπρός τµήµα του πλαισίου, παραµορφώνοντας το ελαφρά, για να ξεκουµπώσετε το εµπρός δόντι ασφάλισης A1 της πλακέτας από την αντίστοιχη θέση B1 που υπάρχει στο ίδιο το πλαίσιο (Εικ. 5). 3.2. Σπρώξτε προς τα πίσω το πλαίσιο για να ξεκουµπώσετε τα τρία πίσω άγκιστρα C1, C2 και C3 από τις αντίστοιχες θέσεις D1, D2 και D3 που υπάρχουν στην πλευρική πλακέ- τα (Εικ. 6) και χωρίστε τελείως τα δύο εξαρτήµατα, πλαίσιο και πλακέτα. 68ΣΗΜΕΙΩΣΗ. τα πλαίσια για τις πλευρικές πλακέτες δεξιά και αριστερά διαφέρουν µετα- ξύ τους και επισηµαίνονται στο πίσω µέρος αντίστοιχα µε “R” (Right = δεξιά) και “L” (Left = αριστερά).

4. Συναρµολόγηση πλαισίου πλευρικών πλακετών

4.1. Περάστε το εµπρός τµήµα της δεξιάς ή αριστερής πλευρικής πλακέτας µέσα στο αντί- στοιχο δεξιό ή αριστερό πλευρικό πλαίσιο έτσι ώστε το εµπρός δόντι ασφάλισης A1 της πλακέτας να βρεθεί επάνω από την αντίστοιχη θέση B1 που υπάρχει στο πλαίσιο. 4.2. Κουµπώστε το ένα µετά το άλλο, τα τρία πίσω άγκιστρα C1, C2 και C3 που υπάρχουν στο πλαίσιο στις αντίστοιχες θέσεις D1, D2 και D3 στην πλευρική πλακέτα, παραµορ- φώνοντας ελαφρά το ίδιο το πλαίσιο (Εικ. 6). 4.3. Κουµπώστε το εµπρός δόντι A1 της πλευρικής πλακέτας στην αντίστοιχη θέση B1 που υπάρχει στο πλαίσιο, παραµορφώνοντας το ελαφρά (Εικ. 5). 4.4. Ελέγξτε αν τα δύο εξαρτήµατα έχουν κουµπώσει σωστά µεταξύ τους και επανασυναρ- µολογήστε την πλευρική πλακέτα στο κράνος (βλέπε προηγούµενες οδηγίες)

- Βεβαιωθείτε ότι οι µηχανισµοί λειτουργούν σωστά. Ανοίξτε και κλείστε τη ζελατίνα επαληθεύοντας ότι οι πλευρικές πλακέτες και τα σχετικά πλαίσια µένουν σωστά στη θέση τους. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παρα-

- Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά τη ζελατίνα και/ή τις πλευρικές πλακέτες και/ή τα σχετικά πλαίσια. - Εάν οι πλευρικές πλακέτες και/ή τα πλαίσια και/ή οι πλευρικοί µηχανισµοί παρουσιά- ζουν δυσλειτουργίες ή βλάβες, απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης Nolan. VISION PROTECTION SYSTEM (VPS) Το αποκλειστικό εσωτερικό VISION PROTECTION SYSTEM (VPS) είναι µια αντηλιακή ζελατίνα από πολυανθρακικό LEXAN™

µε αντιχαρακτική επεξεργασία (scratch-resistant) , απλή και άνετη στη χρήση της: µπορείτε να την κατεβάσετε για να την ενεργοποιήσετε ή να την σηκώσετε για να την αποκλείσετε από το οπτικό πεδίο. Είναι χρήσιµη σε όλες τις περιπτώσεις, στις µεγάλες διαδροµές εκτός πόλης ή για µικρές διαδροµές εντός της πόλης. Το καινοτόµο σύστηµα σύνδεσης επιπλέον, σας επιτρέπει να τοποθετήσετε και να αφαιρέσετε την αντηλιακή ζελατίνα χωρίς εργαλεία για τις συνηθισµένες εργασίες συντήρησης και καθα-

Λειτουργία του VPS Ο µηχανισµός του VPS επιτρέπει την ενεργοποίηση της αντηλιακής ζελατίνας µε µία απλή κίνη- ση, κατεβάζοντάς την ώστε να καλύπτει εν µέρει το οπτικό πεδίο της ζελατίνας και καθορίζο- ντας έτσι την επιθυµητή µείωση της διαπερατότητας του φωτός. Ανά πάσα στιγµή, πάντα µε µια απλή κίνηση και ανεξάρτητα από τη ζελατίνα, το VPS µπορεί στη συνέχεια να απενεργο- ποιηθεί και να ανασηκωθεί γρήγορα µέχρι το σηµείο επαναφοράς των κανονικών συνθηκών ορατότητας και προστασίας που παρέχονται από την εγκεκριµένη ζελατίνα του κράνους. Για να απενεργοποιήσετε το VPS ωθήστε τον πλευρικό ολισθητήρα προς τα κάτω µέχρι το τέρµα της διαδροµής του (Εικ. 7 A). Για να ενεργοποιήσετε το VPS ωθήστε τον πλευρικό ολισθητήρα προς τα επάνω µέχρι το τέρµα της διαδροµής του (Εικ. 7 B).

(*) Το LEXAN είναι εµπορικό σήµα της SABIC.Προφυλάξεις κατά τη χρήση Οι τρέχουσες προδιαγραφές (ΟΕΕ22-05) ορίζουν ότι τα ελάχιστα επίπεδα φωτεινής διαπερα- τότητας των ζελατινών πρέπει να είναι µεγαλύτερα του 80% κατά τη νυχτερινή οδήγηση και σε κάθε περίπτωση όχι µικρότερα του 50% κατά την οδήγηση την ηµέρα. Κατά συνέπεια, σε και- ρικές και περιβαλλοντικές συνθήκες µε ιδιαίτερο φως, για παράδειγµα, µε ισχυρή φωτεινότη- τα που προκαλείται από µια µεγάλη ένταση ή/και την πρόσπτωση των ηλιακών ακτίνων, η χρήση των γυαλιών ηλίου είναι πολύ συχνά, για να µην πούµε σχεδόν υποχρεωτικά, απαραί- τητη, γυαλιά τα οποία καθορίζουν µία προκύπτουσα διαπερατότητα πολύ χαµηλότερη από το 50%. Αυτό, προκειµένου να µειωθεί η κούραση των µατιών σε µεγάλες αποστάσεις ή ο κίνδυ- νος προσωρινής τύφλωσης από άµεση αντανάκλαση σε σχέση µε τη χρήση µόνο των εγκεκρι- µένων ζελατινών. Ωστόσο η χρήση γυαλιών ηλίου καθιστά ιδιαίτερα δύσκολους τους ενδεχό- µενους χειρισµούς έκτακτης ανάγκης που προέρχονται από την ανάγκη να επανέλθει γρήγορα η µέγιστη ορατότητα που παρέχεται από την ζελατίνα του κράνους, όπως για παράδειγµα συµβαίνει όταν µπαίνει κανείς σε ένα τούνελ ή, γενικά, όταν παρουσιάζονται αιφνίδιες µετα- βολές της φωτεινότητας του περιβάλλοντος. Χάρη στο µηχανισµό λειτουργίας του, στην περί- πτωση του VPS, οι χειρισµοί αυτοί αντίθετα απλοποιούνται.

- Το VPS µπορεί να χρησιµοποιηθεί µόνο την ηµέρα και στις συνθήκες περιβάλλοντος που περιγράφηκαν παραπάνω. - Το VPS δεν πρέπει να χρησιµοποιείται τη νύχτα ή/και σε συνθήκες ανεπαρκούς ορατό-

- Να βεβαιώνεστε πάντα ότι η τοποθέτηση του VPS είναι κατάλληλη για τις διάφορες µετεωρολογικές-περιβαλλοντικές συνθήκες ή/και σύµφωνη µε τις προαναφερθείσες συστάσεις ως προς τη χρήση. - Συστήνουµε να χρησιµοποιείτε το VPS µόνον και αποκλειστικά σε συνδυασµό µε την εγκεκριµένη ζελατίνα της σειράς, η οποία να έχει δηλαδή τιµή διαπερατότητας ανώτε- ρη του 80%. - Το VPS δεν αντικαθιστά την προστασία που παρέχει η ζελατίνα. - Βεβαιώνεστε ότι το VPS είναι καθαρό και λειτουργεί σωστά έτσι ώστε όταν το ανοίγετε να µην προκαλούνται γρατσουνιές ή/και ασυνήθεις φθορές στη ζελατίνα. - Για τις εργασίες συντήρησης και καθαρισµού του VPS και της ζελατίνας δείτε το ειδικό τµήµα του εγχειριδίου χρήσης του κράνους.

5. Αποσυναρµολόγηση του VPS

Για να αφαιρέσετε την αντηλιακή ζελατίνα από το κράνος, ανοίξτε τελείως τη ζελατίνα του κράνους και κατεβάστε το VPS ωθώντας τον πλευρικό ολισθητήρα προς το επάνω µέρος του κράνους µέχρι τέρµα (Εικ. 7 B). Κρατήστε το αριστερό πλαϊνό τµήµα της αντηλιακής ζελατίνας και τραβήξτε την έξω από το κράνος (Εικ. 8). Επαναλάβατε τον ίδιο χειρισµό στην δεξιά πλευρά του κράνους.

6. Συναρµολόγηση του VPS

Για να τοποθετήσετε την αντηλιακή ζελατίνα, ανοίξτε τελείως τη ζελατίνα και ωθήστε τον ολι- σθητήρα προς το επάνω µέρος του κράνους µέχρι τέρµα (Εικ. 7 B). Τοποθετήστε το αριστερό άκρο της αντηλιακής ζελατίνας στον αριστερό πλευρικό οδηγό µέχρι να κουµπώσει στη θέση του κελύφους (Εικ. 8). Επαναλάβατε τον ίδιο χειρισµό στην δεξιά πλευρά του κράνους.

- Βεβαιωθείτε για τη σωστή λειτουργία του VPS µετακινώντας τον αριστερό πλευρικό ολι- σθητήρα προς το κάτω (Εικ. 7 A) και προς το επάνω µέρος τους κράνους (Εικ. 7 B) µέχρι τέρµα. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω.

70- Εάν οι µηχανισµοί ανοίγµατος και κλεισίµατος του VPS παρουσιάζουν δυσλειτουργίες ή

φθορές, απευθυνθείτε σε ένα εξουσιοδοτηµένο σηµείο πώλησης Grex. - Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά το VPS. - Το VPS δεν αντικαθιστά την προστασία που παρέχει η ζελατίνα, ως εκ τούτου πρέπει να χρησιµοποιείται πάντα όταν η ζελατίνα του κράνους είναι κατεβασµένη. ΤΣΙΜΟΥΧΑ ΤΟΥ ΚΑΤΩ ΑΚΡΟΥ ΤΟΥ VPS Το κάτω προφίλ της αντηλιακής ζελατίνας του VPS διαθέτει µια τυπωµένη τσιµούχα που κου- µπώνει σε αυτήν µε ελαστικά κλιπ.

7. Αποσυναρµολόγηση τσιµούχας VPS

Για να βγάλετε την τσιµούχα του κάτω άκρου της αντηλιακής ζελατίνας αφαιρέστε πρώτα την ίδια την αντηλιακή ζελατίνα από το κράνος (βλέπε προηγούµενες οδηγίες). 7.1. Τραβήξτε προς τα κάτω το δεξιό άκρο της τσιµούχας για να ξεκουµπώσετε το πρώτο κλιπ από την αντηλιακή ζελατίνα (Εικ. 9). 7.2. Συνεχίστε προς την άλλη άκρη της τσιµούχας ξεκουµπώνοντας, το ένα µετά το άλλο, τα άλλα κλιπ από την αντηλιακή ζελατίνα (Εικ. 10). 7.3. Βγάλτε την τσιµούχα από το αριστερό πλευρικό πτερύγιο της αντηλιακής ζελατίνας (Εικ. 10). 7.4. Ξεκουµπώστε το αριστερό άκρο της τσιµούχας και αφαιρέστε την εντελώς από την αντηλιακή ζελατίνα (Εικ. 11).

8. Συναρµολόγηση τσιµούχας VPS

8.1. Περάστε το αριστερό πλευρικό πτερύγιο της αντηλιακής ζελατίνας από την αντίστοιχη σχισµή στην τσιµούχα (Εικ. 12). 8.2. Πατήστε το αριστερό άκρο της τσιµούχας πάνω στην αντηλιακή ζελατίνα για να την κουµπώσετε στο αντίστοιχο κλιπ που υπάρχει στην ίδια (Εικ. 10). 8.3. Συνεχίστε προς την άλλη άκρη της τσιµούχας κουµπώνοντας, το ένα µετά το άλλο, τα άλλα κλιπ στην αντηλιακή ζελατίνα (Εικ. 10). 8.4. Πατήστε το δεξιό άκρο της τσιµούχας πάνω στην αντηλιακή ζελατίνα για να την κου- µπώσετε στο τελευταίο κλιπ που υπάρχει στην ίδια (Εικ. 9). 8.5. Πατήστε στη συνέχεια την τσιµούχα πάνω στην αντηλιακή ζελατίνα σε αντιστοιχία µε όλα τα κλιπ για να την απλώσετε οµοιόµορφα σε όλο το µήκος του κάτω άκρου της αντηλιακής ζελατίνας· βεβαιωθείτε ότι όλα τα κλιπ έχουν κουµπώσει καλά και ότι η τσιµούχα εφαρµόζει σωστά στην αντηλιακή ζελατίνα. Συναρµολογήστε τελικά την αντηλιακή ζελατίνα στο κράνος (βλέπε προηγούµενες οδηγίες).

- Μην χρησιµοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά την τσιµούχα της αντηλιακής ζελατίνας. - Βεβαιωθείτε για τη σωστή λειτουργία του VPS µετακινώντας τον αριστερό πλευρικό ολι- σθητήρα προς τα κάτω (Εικ. 7A) και προς το επάνω µέρος τους κράνους (Εικ. 7B) µέχρι τέρµα και βεβαιωθείτε ότι η τσιµούχα του κάτω άκρου δεν βγαίνει από την αντηλιακή ζελατίνα. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παρα-

- Σε περίπτωση που προκύψουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιο- δοτηµένο σηµείο πώλησης Nolan. 71ΑΠΟΣΠΩΜΕΝΗ ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ

9. Αποσυναρµολόγηση της εσωτερικής επένδυσης

Για να βγάλετε την εσωτερική επένδυση σηκώστε το VPS και ανοίξτε τελείως τη ζελατίνα (βλέπε προηγούµενες οδηγίες). 9.1. Ανοίξτε το λουράκι (βλέπε σχετικές οδηγίες). 9.2. Πιάστε τη µπροστινή αριστερή ζώνη της κουκούλας και τραβήξτε την προς τα πάνω για να βγάλετε το αντίστοιχο πτερύγιο της κουκούλας από το στήριγµα που είναι στερεω- µένο στο εσωτερικό κέλυφος από πολυστυρένιο (Εικ. 13). Στην συνέχεια επαναλάβετε τη διαδικασία µε το µπροστινό κεντρικό και µε το δεξιό πτερύγιο. 9.3. Βγάλτε το δεξιό και αριστερό τµήµα της επένδυσης από τα διάκενα που υπάρχουν µετα- ξύ του εσωτερικού κελύφους από πολυστυρένιο, του εξωτερικού κελύφους και των πλευρικών οδηγών του VPS (Εικ. 14). 9.4. Αποσυνδέστε το πίσω αριστερό πτερύγιο της κουκούλας από το στήριγµα που είναι στερεωµένο στο εσωτερικό κέλυφος από πολυστυρένιο τραβώντας ελαφρά την επένδυ- ση προς τα µέσα (Εικ. 15). Στην συνέχεια επαναλάβετε τη διαδικασία µε το κεντρικό και το δεξιό πτερύγιο. 9.5. Βγάλτε τα λουράκια του υποσιάγωνου από τα ελαστικά θυλάκια που υπάρχουν στις λωρίδες και στη συνέχεια από τις πλευρικές σχισµές της κουκούλας (Εικ. 16A). 9.6. Αφαιρέστε εντελώς την κουκούλα από το κράνος.

10. Συναρµολόγηση της εσωτερικής επένδυσης

10.1. Περάστε σωστά την κουκούλα στο εσωτερικό του κράνους απλώνοντάς την καλά στον

10.2. Τραβήξτε την αριστερή παραλληλόγραµµη υφασµάτινη προέκταση της κουκούλας (Εικ. 16B) και περάστε το λουράκι του υποσιάγωνου στην αντίστοιχη σχισµή που υπάρχει στην κουκούλα στην πλαϊνή περιοχή (Εικ. 16A)· διπλώστε ξανά στη συνέχεια την παραλληλόγραµµη υφασµάτινη προέκταση στο εσωτερικό της επένδυσης. Επαναλάβα- τε τις προηγούµενες ενέργειες στη δεξιά πλευρά του κράνους. 10.3. Περάστε το δεξιό και αριστερό τµήµα της κουκούλας σπρώχνοντας τα στα διάκενα που υπάρχουν µεταξύ του εσωτερικού κελύφους από πολυστυρένιο, του εξωτερικού κελύ- φους και των πλευρικών οδηγών του VPS (Εικ. 14). 10.4. Περάστε το κεντρικό πίσω πτερύγιο της κουκούλας στην αντίστοιχη υποδοχή που υπάρχει στη βάση που είναι στερεωµένη στο εσωτερικό κέλυφος από πολυστυρένιο και σπρώξτε το προς τα κάτω µέχρι να εφαρµόσει πλήρως. Στη συνέχεια επαναλάβατε τη διαδικασία µε τα πίσω δεξιά και αριστερά πτερύγια της κουκούλας (Εικ. 15). 10.5. Περάστε το µπροστινό αριστερό πτερύγιο της κουκούλας στην αντίστοιχη υποδοχή που υπάρχει στη βάση που είναι στερεωµένη στο εσωτερικό κέλυφος από πολυστυρένιο και σπρώξτε το προς τα κάτω µέχρι να εφαρµόσει πλήρως. Στη συνέχεια επαναλάβετε τη διαδικασία µε το κεντρικό και µε το δεξιό πτερύγιο (Εικ. 13). ΣΗΜΕΙΩΣΗ: βεβαιωθείτε ότι η συναρµολόγηση του µπροστινού τµήµατος της κουκούλας είναι σωστή σηκώνοντας και κατεβάζοντας το VPS, η κίνηση του οποίου πρέπει να γίνε- ται ελεύθερα. Σε αντίθετη περίπτωση επαναλάβετε τις ενέργειες των σηµείων 9.2. και

10.6. Βάλτε τα λουράκια του υποσιάγωνου στα ελαστικά θυλάκια που υπάρχουν στις αντί- στοιχες λωρίδες και τραβήξτε τα προς το εσωτερικό του κράνους.

- Βγάλτε την εσωτερική επένδυση µόνο όταν είναι απαραίτητο να την καθαρίσετε ή να την

72- Μη χρησιµοποιείτε ποτέ το κράνος χωρίς να έχετε επανατοποθετήσει πλήρως και

σωστά την εσωτερική του επένδυση σε όλα του τα µέρη. - Πριν πλύνετε την εσωτερική επένδυση, βεβαιωθείτε ότι έχετε αφαιρέσει από αυτή τα αποσπώµενα µέρη από σφουγγάρι. Τοποθετήστε σωστά ξανά όλα τα µέρη µετά το

- Πλύνετε απαλά στο χέρι και χρησιµοποιήστε µόνο ουδέτερο σαπούνι και νερό µε µέγι- στη θερµοκρασία 30° C. - Ξεβγάλτε µε κρύο νερό και στεγνώστε σε θερµοκρασία περιβάλλοντος και όχι στον ήλιο. - Η εσωτερική επένδυση δεν πρέπει να πλένεται ποτέ στο πλυντήριο. - Το εσωτερικό πολυστυρένιο είναι ένα υλικό το οποίο µπορεί εύκολα να χάσει το σχήµα του και έχει ως σκοπό την απορρόφηση των χτυπηµάτων µε την αλλοίωση του ή τη µερική καταστροφή του. - Μην τροποποιείτε και µην αλλοιώνετε µε κανέναν τρόπο τα εσωτερικά εξαρτήµατα από πολυστυρένιο. - Καθαρίστε τα εσωτερικά εξαρτήµατα από πολυστυρένιο χρησιµοποιώντας αποκλειστι- κά ένα υγρό πανί και στη συνέχεια αφήστε να στεγνώσει σε θερµοκρασία περιβάλλο- ντος και όχι στον ήλιο. - Για να εκτελέσετε τις διαδικασίες που προαναφέρονται µη χρησιµοποιείτε ποτέ εξαρ- τήµατα και εργαλεία.

Μερικές εκδόσεις αυτού του κράνους διατίθενται µε έναν µεταλλικό δακτύλιο, που ονοµάζεται HELMET LOCK RING (Εικ. 17), χρήσιµο για να κρεµάτε το κράνος στο άγκιστρο που διαθέτουν πολλές µοτοσυκλέτες.

- Χρησιµοποιείτε το HELMET LOCK RING µόνο και αποκλειστικά για να κρεµάσετε το κρά- νος στη µοτοσυκλέτα. - Βεβαιωθείτε και ελέγξτε ότι το άγκιστρο στο οποίο κρεµάτε το κράνος δεν το κατευθύ- νει σε σηµεία που το εκθέτουν απευθείας σε πηγές θερµότητας ή σε άλλες καταπονή- σεις που µπορούν να αλλοιώσουν τα χαρακτηριστικά του ή να του προκαλέσουν βλάβη. - Το HELMET LOCK RING δεν έχει καµία σχέση µε το σύστηµα συγκράτησης (λουράκι) του κράνους και/ή τη ρύθµιση του (βλέπε σχετικές οδηγίες). - Μην χρησιµοποιήσετε ποτέ και µε κανέναν τρόπο το HELMET LOCK RING για να στερεώ- σετε το κράνος στο κεφάλι και/ή να ρυθµίσετε το σωστό τέντωµα (βλέπε προηγούµενες

- Μην αφαιρέσετε το HELMET LOCK RING από την ταινία του συστήµατος συγκράτησης

- Σε περίπτωση που προκύψουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιο- δοτηµένο σηµείο πώλησης Nolan. 73Fig. 1 Fig. 3 Fig. 4 Fig. 2 Fig. 5 Fig. 7 A Fig. 7 B Fig. 6

Το κρανος αυτο εχει κατασκευαστει σε εργοστασιο που σεβεται το περιβαλλον

Μετα το περας της χρησης του συνισταται να το καταστρεψετε συµφωνα µε τους κανονισµους που ισχυουν στο τοπο ή χωρα διαµονης σας
