REEF ISLAND IX/A/90X60 - απορροφητήρας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος απορροφητήρα	Νησίδα απορροφητήρα
Πλάτος	90 εκ.
Βάθος	60 εκ.
Βάρος	26,5 κιλά
Υλικά	Ανοξείδωτο ατσάλι και γυαλί
Μέγιστη ροή αέρα	600 m³/h
Ελάχιστη ροή αέρα	255 m³/h
Ελάχιστο επίπεδο θορύβου	48 dB(A)
Μέγιστο επίπεδο θορύβου	64 dB(A)
Αριθμός ταχυτήτων	3 ταχύτητες + εντατική λειτουργία
Έλεγχοι	Αφής
Φωτισμός	LED 2 x 2,5 W - 3 000 K - 381 lux
Ενεργειακή κλάση	A
Συνολική απορροφούμενη ισχύς	205 W
Διάμετρος αγωγού εξαγωγής	150 χιλ.
Φίλτρο λίπους	Πλενόμενο αλουμίνιο
Συναγερμός συντήρησης φίλτρου	Ναι
Ελάχιστη απόσταση επαγωγικών / ακτινοβολιών πλακών	50 εκ.
Ελάχιστη απόσταση πλακών αερίου	65 εκ.

Συχνές ερωτήσεις - REEF ISLAND IX/A/90X60 ELICA

Ποια είναι η ελάχιστη απόσταση που πρέπει να τηρείται μεταξύ του απορροφητήρα και των εστιών μαγειρέματος;

Για τις επαγωγικές και κεραμικές εστίες, η ελάχιστη απόσταση είναι 50 cm. Για τις εστίες αερίου, απαιτείται τουλάχιστον 65 cm μεταξύ της επιφάνειας μαγειρέματος και της κάτω πλευράς του απορροφητήρα. Αυτές οι αποστάσεις επιβάλλονται από την Elica για λόγους ασφάλειας και απόδοσης.

Πόσες ταχύτητες απορρόφησης έχει το REEF ISLAND IX/A/90X60;

Ο απορροφητήρας διαθέτει 3 ταχύτητες που επιλέγονται μέσω των αφής, καθώς και μία εντατική λειτουργία για μαγείρεμα που παράγει πολλούς ατμούς. Η ροή αέρα κυμαίνεται από 255 έως 600 m³/h ανάλογα με την επιλεγμένη ταχύτητα.

Πώς ενεργοποιείται ο δείκτης συντήρησης των φίλτρων;

Το REEF ISLAND διαθέτει αυτόματο συναγερμό συντήρησης: ένα φωτάκι ανάβει όταν το φίλτρο λίπους χρειάζεται καθάρισμα ή όταν το φίλτρο άνθρακα (σε λειτουργία ανακύκλωσης) πρέπει να αντικατασταθεί. Μετά τη συντήρηση, κρατήστε πατημένο το ειδικό κουμπί για μερικά δευτερόλεπτα για να επαναφέρετε τον δείκτη.

Πώς καθαρίζεται το φίλτρο λίπους αλουμινίου;

Το φίλτρο λίπους αλουμινίου είναι πλενόμενο στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία. Συνιστάται να το καθαρίζετε κάθε 2 έως 4 εβδομάδες ανάλογα με τη χρήση. Αποφύγετε τα λειαντικά σφουγγάρια που θα μπορούσαν να βλάψουν το μέταλλο.

Τι διάμετρο πρέπει να έχει ο αγωγός εξαγωγής;

Το REEF ISLAND IX/A/90X60 είναι σχεδιασμένο για αγωγό εξαγωγής με διάμετρο 150 mm. Επιλέξτε σκληρούς αγωγούς για να μειώσετε τις απώλειες πίεσης και να βελτιστοποιήσετε τη ροή αναρρόφησης.

Μπορεί να χρησιμοποιηθεί αυτός ο απορροφητήρας σε λειτουργία ανακύκλωσης χωρίς εξωτερικό αγωγό;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει σε λειτουργία ανακύκλωσης εφόσον εγκατασταθεί ένα φίλτρο ενεργού άνθρακα (πωλείται ξεχωριστά). Ο αέρας τότε φιλτράρεται και επανεισάγεται στον χώρο αντί να εκκενώνεται προς τα έξω.

Οι λυχνίες LED αντικαθίστανται σε περίπτωση βλάβης;

Ο απορροφητήρας είναι εξοπλισμένος με 2 σποτ LED 2,5 W (3 000 K, 381 lux). Σε περίπτωση βλάβης, επικοινωνήστε με έναν εξειδικευμένο προμηθευτή ανταλλακτικών (Spareka, Fixpart) για να αποκτήσετε τα συμβατά LED μονάδες της Elica.

Γιατί ο απορροφητήρας παράγει δονήσεις ή έναν ασυνήθιστο θόρυβο;

Ένας ασυνήθιστος θόρυβος προκαλείται συχνά από ένα κακώς τοποθετημένο ή πολύ λερωμένο φίλτρο λίπους. Ελέγξτε επίσης ότι ο απορροφητήρας είναι σταθερά στερεωμένος στην οροφή και ότι ο αγωγός δεν είναι φραγμένος ή υπερβολικά λυγισμένος. Αν το πρόβλημα παραμένει, καλέστε έναν τεχνικό για διάγνωση του κινητήρα.

Παραδίδεται ο απορροφητήρας με την διακοσμητική καμινάδα;

Ναι, το REEF ISLAND IX/A/90X60 παραδίδεται με την τηλεσκοπική καμινάδα από ανοξείδωτο χάλυβα που περιλαμβάνεται στη συσκευασία. Ο αγωγός εξαγωγής προς την εξωτερική έξοδο θα πρέπει να προβλεφθεί και να τοποθετηθεί από τον εγκαταστάτη.

Ποια είναι η κατανάλωση ηλεκτρικής ενέργειας αυτής της συσκευής;

Η συνολική απορρόφηση ισχύος είναι 205 W (κινητήρας και φωτισμός συνδυασμένα). Ο απορροφητήρας έχει ενεργειακή κλάση A, που εγγυάται ελεγχόμενη κατανάλωση στην καθημερινή χρήση.

Μπορεί να χρησιμοποιηθεί το REEF ISLAND πάνω από ένα wok ή για έντονο μαγείρεμα;

Ναι, η εντατική λειτουργία φτάνει τα 600 m³/h, αρκετή για να απορροφήσει τους καπνούς από το μαγείρεμα σε wok. Βεβαιωθείτε ότι τηρείτε την ελάχιστη απόσταση των 65 cm πάνω από τους καυστήρες αερίου και ενεργοποιήστε τη μέγιστη ταχύτητα μόλις οι ατμοί γίνουν έντονοι.

Ποιες είναι οι ακριβείς διαστάσεις αυτού του απορροφητήρα νησίδας;

Το REEF ISLAND IX/A/90X60 έχει πλάτος 90 cm και βάθος 60 cm. Είναι κατασκευασμένο από ανοξείδωτο χάλυβα και γυαλί, με βάρος 26,5 kg. Προβλέψτε μια δομή οροφής ικανή να υποστηρίξει αυτό το φορτίο κατά την εγκατάσταση.

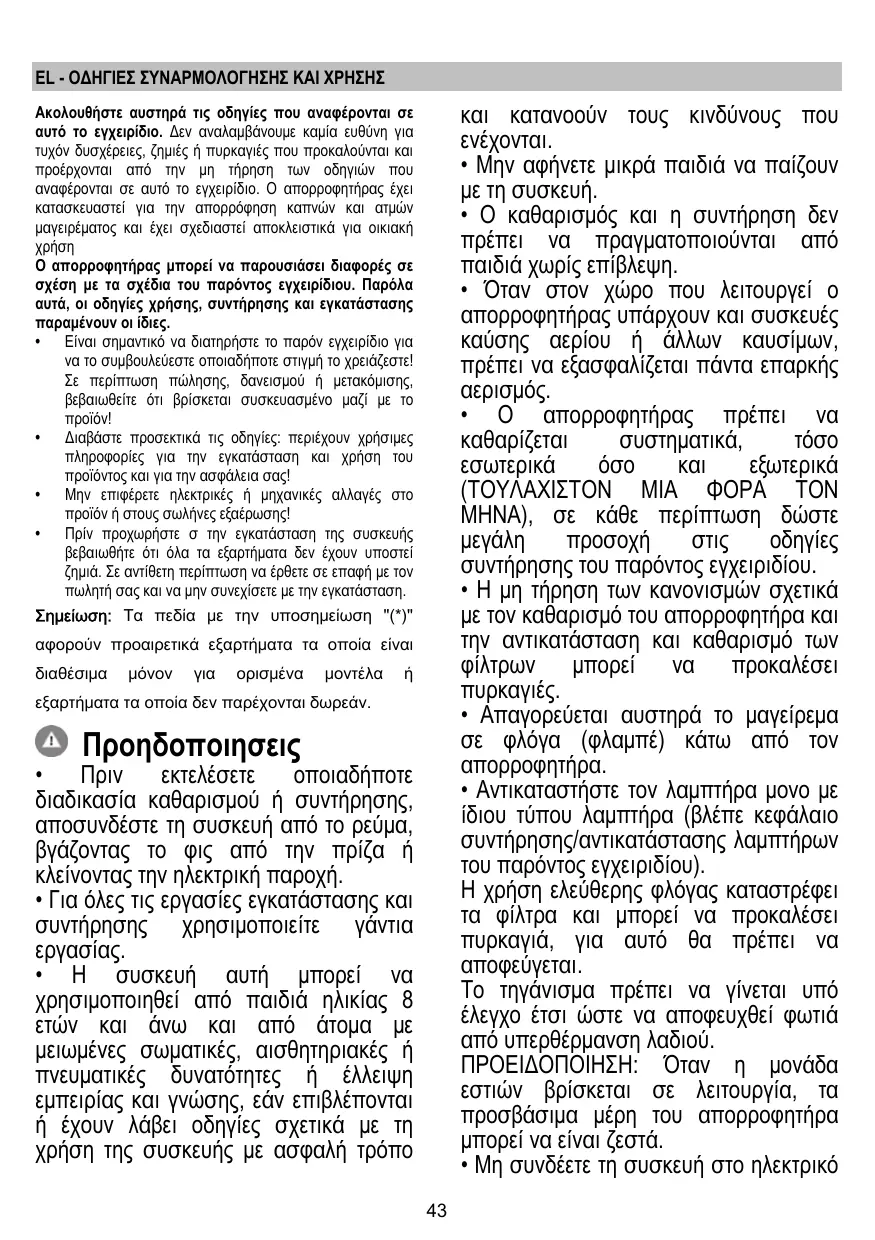

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ REEF ISLAND IX/A/90X60 ELICA

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. Για όλες τις εργασίες εγκατάστασης και συντήρησης, προστατεύετε τα χέρια σας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιτηρούνται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο

και κατανοούν τους κινδύνους που ενέχονται. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. - Όταν στον χώρο του απορροφητήρα υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συχνά, τουλάχιστον μία φορά τον μήνα, ή όποτε χρειάζεται, ώστε να αποφεύγονται προβλήματα συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιά. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε Κεφάλαιο Συντήρησης/Αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου). Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό θα πρέπει να αποφεύγεται. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο, ώστε να αποφεύγεται φωτιά από υπερθέρμανση λαδιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα βρίσκεται σε λειτουργία, τα προσάρτημα του απορροφητήρα μπορεί να είναι ζεστά. Μη συνδέετε τη συσκευή στο ηλεκτρικό

δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται όλοι οι ισχύοντες κανόνες για τεχνικά μέτρα και μέτρα ασφαλείας της εκκένωσης των καπνών. Ο αέρας που απαλλάσσεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους καυσίμου. Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς τα φίλτρα σωστά τοποθετημένα, για να αποφύγετε κινδύνους ηλεκτροπληξίας. Μη χρησιμοποιείτε τον απορροφητήρα εάν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα! Μη χρησιμοποιείτε τον απορροφητήρα σε εξωτερικό χώρο, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιείτε μόνο τις βίδες που παρέχονται με το προϊόν για την εγκατάσταση, αν δεν παρέχονται, προμηθευτείτε τις σωστού τύπου βίδες. Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης.
• Σε περίπτωση αμφιβολίας, συμβουλευτείτε το εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Εάν η εγκατάσταση βιομηχανικών στερεών δεν γίνεται σωστά ή δεν είναι σωστή, μπορεί να προκληθεί κίνδυνος ηλεκτρικής φθοράς. Να χρησιμοποιείται με ρεύμα, χρονοδιακόπτη, εκτός το πλυντήριο ή ο οικιακός άλλος οικιακός εξοπλισμός αυτός λειτουργεί αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τα Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΗΕ).

Εξασφαλίζοντας ότι αυτό το προϊόν απορρίπτεται σωστά, συμβάλλετε στην πρόληψη αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν από ακατάλληλο χειρισμό του προϊόντος ως απόβλητο.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόβλητο. Αντί για αυτό, πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου

αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, κατασκευαστεί και ελεγχθεί σύμφωνα με τα:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για σωστή χρήση ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται για να διατηρηθεί καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται για να διατηρηθεί καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος απαγωγής που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφησης εξωτερικής εκκένωσης (απαγωγή) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Έκδοση απαγωγής

Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με τον δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι ίδια με τον δακτύλιο σύνδεσης.

Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης κατάλληλης διαμέτρου στον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.

Η χρήση σωλήνωσης μικρότερης διαμέτρου έχει ως αποτέλεσμα τη μείωση της απορροφητικής ικανότητας και την αύξηση του θορύβου του μοτέρ.

Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου

μήκους.

Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (γνήσια γωνία: 90°). Αποφύγετε δραστικές αλλαγές της διατομής του αγωγού.

Έκδοση πινακίδας

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν εισέλθει στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιηθεί ο απορροφητήρας σε αυτό τον τρόπο, πρέπει να εγκατασταθεί ένα σύστημα πρόσθετου φιλτραρίσματος, βασισμένο στον ενεργό άνθρακα.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης του μαγειρικού σκεύους και του κατώτερου μέρους του απορροφητήρα δεν πρέπει να είναι μικρότερη από 45 εκ. στην περίπτωση ηλεκτρικών κουζινών και από 50 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βασικές εστίες υγραερίου καθορίζουν μεγαλύτερη απόσταση, πρέπει να την τηρήσετε.

Ηλεκτρική σύνδεση

Η ταυτότητα του καθαριστικού αέρα πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη η θεατή πλευρά του απορροφητήρα. Εάν πρόκειται για τη βρύση, συνδέστε τον απορροφητήρα με την παροχή νερού του, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προστασία ζώνης, ασφαλή και μετά την εγκατάσταση. Εάν δεν πρόκειται για τη βρύση (προβλεπόμενη σύνδεση ασφάλειας με το ρεύμα) η βρύση δεν είναι σε προστασία ζώνης, ασφαλή και μετά την εγκατάσταση, εφαρμόστε έναν διακόπτη διακλάδωσης για να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (Κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεων.

ΠΡΟΣΟΧΗ!

Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά μονταρισμένο.

Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο τροφοδοσίας. Σε περίπτωση βλάβης του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση

Πριν αρχίσετε την εγκατάσταση:

ΕΛΕΓΞΤΕ ΟΤΙ ΤΟ ΠΡΟΪΟΝ ΠΟΥ ΑΓΟΡΑΣΑΤΕ ΕΧΕΙ ΤΟ ΚΑΤΑΛΛΗΛΟ ΜΕΓΕΘΟΣ ΓΙΑ ΤΟΝ ΕΠΙΘΥΜΗΤΟ ΧΩΡΟ ΕΓΚΑΤΑΣΤΑΣΗΣ. Για να ασφαλιστείτε, δείτε τις σχετικές

παραγράφους.

Αφαιρέστε τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (είτε προαιρετική παράμετρος). Αυτό πραγματοποιείται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με την έξοδο απαγωγής. ΕΛΕΓΞΤΕ (ΓΙΑ ΤΗ ΜΕΤΑΦΟΡΑ ΤΗΣ ΣΥΣΚΕΥΗΣ) ΟΤΙ ΔΕΝ ΥΠΑΡΧΕΙ ΑΛΛΟ ΠΑΡΕΧΟΜΕΝΟ ΥΛΙΚΟ ΜΕΣΑ ΣΤΟΝ ΑΠΟΡΡΟΦΗΤΗΡΑ (Π.Χ. ΤΑΚΕΤΑ ΜΕ ΒΙΔΕΣ, ΕΓΓΥΗΣΗ, ΚΑΤ), ΤΕΛΙΚΑ ΑΦΑΙΡΕΣΤΕ ΤΑ ΚΑΙ ΚΡΑΤΗΣΤΕ ΤΑ.

Ο απορροφητήρας περιέχει βάσεις στερέωσης για να εξασφαλίζουν η στήριξη του απορροφητήρα στους περισσότερους τύπους τοίχων/οροφών. Είναι όμως αναγκαίο να συμβουλευτούμε έναν εξειδικευμένο τεχνίτη για να σιγουρευτούμε την καταλληλότητα των υλικών ανάλογα με τον τύπο του τοίχου/οροφής. Ο τοίχος/οροφή πρέπει να είναι αρκετά ανεκτικός ώστε να αντέχει το βάρος του απορροφητήρα. Μην εγκαταστήσετε τον απορροφητήρα με σιλικόνη ή με σιλικόνη στον τοίχο. Η στερέωση πρέπει να γίνεται μόνο με τα κατάλληλα στηρίγματα.

Λειτουργία

Πίνακας Ελέγχου με 6 πλήκτρα

Για να διαλέξετε λειτουργία αρκεί να γυρίσετε τις εντολές.

Κουμπί ON/OFF φωτισμός

Κουμπί Επιλογής ταχύτητας (δυνατότητα απορρόφησης) έντονης - διάρκεια 5 δευτερόλεπτα: ο απορροφητήρας έχει διατυπώσει αυτή τη δύναμη και μετά από 5 δευτερόλεπτα επιστρέφει στην προηγούμενη εντολή.

Κουμπί Επιλογής Ταχύτητας (δυνατότητα απόρριψης) υψηλής

Κουμπί επιλογής ταχύτητας (δυνατότητα απόρριψης) μέγιστη - όταν ανάβει υποδεικνύει την αναγκαιότητα πλύσης ή αντικατάστασης του φίλτρου αέρα. Αυτή η ένδειξη κανονικά είναι ανενεργή. Για να ενεργοποιήσετε την ενδεικτική ειδοποίηση, αφαιρέστε την ηλεκτρονική σύνδεση για 3 δευτερόλεπτα και το μηχάνημα θα επανέλθει.

Κατόπιν, πιέστε ταυτόχρονα τα πλήκτρα 1 και 2 για 3 δευτερόλεπτα. Αρχικά θα αναβοσβήνει μόνο το πλήκτρο 1 και κατόπιν θα αναβοσβήνουν ταυτόχρονα τα πλήκτρα 1 και 2 επιβεβαιώνοντας την ενεργοποίηση. Επαναλάβετε την ίδια διαδικασία για να επιτύχετε την απενεργοποίηση της ενδεικτικής ειδοποίησης. Αρχικά θα αναβοσβήνουν ταυτόχρονα τα πλήκτρα 1 και 2 και τότε θα

αναβοσβήνει μόνο το πλήκτρο 1 επιβεβαιώνοντας την απενεργοποίηση.

Κουμπί Επιλογής Ταχύτητας (δυνατότητα απόρριψης) χαμηλής - όταν ανάβει υποδεικνύει την αναγκαιότητα να αλλάξει το φίλτρο για τα λίπη.

Κουμπί OFF (stand by) - Διακοπή παροχής ηλεκτρισμού - Reset ένδειξης πλυσίματος/αντικατάστασης φίλτρων. OFF κινητήρας

Πιέστε σύντομα για να σβήσετε τον κινητήρα. RESET ΕΝΔΕΙΞΗΣ ΦΙΛΤΡΩΝ

Με ενεργοποιημένο το απορροφητήρα, και αφού έχετε κάνει την συντήρηση φίλτρων, πιέστε το κουμπί μέχρι να ακουστεί ο χαρακτηριστικός ήχος. Το led 1 (φίτρο λίπους) ή το led 2 (φίτρο αέρα) πρέπει να αναβοσβήνει.

ΔΙΑΚΟΠΗ ΠΑΡΟΧΗΣ ΗΛΕΚΤΡΙΣΜΟΥ

Πιέζοντας για 3 δευτερόλεπτα το κουμπί, διακόπτεται η παροχή ηλεκτρισμού του απορροφητήρα.

Αυτή η λειτουργία μπορεί να είναι χρήσιμη κατά τη διάρκεια καθαρισμού του περιβάλλοντος. Για να την ενεργοποιήσετε αρκεί να την επαναλάβετε.

Σε περίπτωση ενδεχόμενων ανωμαλιών λειτουργίας, πριν απευθυνθείτε στην τεχνική βοήθεια αποσυνδέστε για τουλάχιστον 5 δευτερόλεπτα από την τροφοδοσία βγάζοντας το βύσμα και συνδέοντας το εκ νέου. Σε περίπτωση που η ανωμαλία λειτουργίας επιμένει, απευθυνθείτε στην τεχνική βοήθεια.

Μοντέλο με 5 πλήκτρα - Επιλογές

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Πλήκτρο ON/OFF φώτα (ενδεικτική λυχνία (led) L1 αναμμένη) T2. Πλήκτρο OFF - Πλήκτρο επιλογής ταχύτητας (ισχύς) απόρροφησης 1 (ενδεικτική λυχνία (led) L2 αναμμένη) T3. Πλήκτρο επιλογής ταχύτητας (ισχύς) απόρροφησης 2 (ενδεικτικές λυχνίες (Led) L2+L3 αναμμένες) T4. Πλήκτρο επιλογής ταχύτητας (ισχύς) απόρροφησης 3 (ενδεικτικές λυχνίες (Led) L2+L3+L4 αναμμένες) T5. Πλήκτρο επιλογής ταχύτητας (ισχύς) εντατικής απόρροφησης (ενδεικτικές λυχνίες (Led) L2+L3+L4 αναμμένες + ενδεικτική λυχνία (Led) L5 αναβοσβήνει) - διάρκεια 5 δευτερόλεπτα - και μετά ο απορροφητήρας επιλέγει αυτόματα την ταχύτητα (ισχύ) απόρροφησης 2.

Καθυστέρηση ενεργοποίησης του απορροφητήρα

(ενδεικτικές λυχνίες (LED) αναβοσβήνουν

Η ενεργοποίηση τίθεται εκτός λειτουργίας ενώ είναι ενεργοποιημένος ο απορροφητήρας (OFF) κρατώντας περισσότερο από 2 δευτερόλεπτα το πλήκτρο της ταχύτητας (Ισχύς) απορρόφησης ενεργοποιημένη εκκινώντας την στιγμή. Όχι καθορισμένη ενεργοποιημένη διάταξη είναι: Ταχύτητα (Ισχύς) απορρόφησης 1: 20 δευτερόλεπτα Ταχύτητα (Ισχύς) απορρόφησης 2: 15 δευτερόλεπτα Ταχύτητα (Ισχύς) απορρόφησης 3: 10 δευτερόλεπτα Ταχύτητα (Ισχύς) απορρόφησης Εντατική: 5 δευτερόλεπτα

Ένδειξη κορεσμού φίλτρων

Ο απορροφητήρας είναι εξοπλισμένος με διάταξη η οποία, σε κανονικά χρονικά διαστήματα, υπενθυμίζει στον χρήστη αν τα φίλτρα είναι κορεσμένα και είναι αναγκαίο να πραγματοποιηθεί η συντήρηση.

Ένδειξη κορεσμού του φίλτρου για τα λίπη: Με τον απορροφητήρα απενεργοποιημένο (OFF) όλες οι ενδεικτικές λυχνίες (LED) των ταχυτήτων (ισχύς) απορρόφησης αναβοσβήνουν με σταθερό φως για 40 δευτερόλεπτα.

Ένδειξη κορεσμού του φίλτρου ενεργού άνθρακα: Με τον απορροφητήρα απενεργοποιημένο (OFF) όλες οι ενδεικτικές λυχνίες (LED) των ταχυτήτων (ισχύς) απορρόφησης αναβοσβήνουν για 40 δευτερόλεπτα.

Ενεργοποίηση της ένδειξης κορεσμού του φίλτρου ενεργού άνθρακα: Αυτή κανονικά είναι απενεργοποιημένη. Για να ενεργοποιηθεί, απενεργοποιήστε τον απορροφητήρα (OFF) και έστε συγχρόνως τα πλήκτρα T3 και T5 περισσότερο από 3 δευτερόλεπτα. Οι ενδεικτικές λυχνίες (LED) L3 και L5 θα αρχίσουν να αναβοσβήνουν.

Η νέα εργοτοιήση η ταναλάβετε την διαδικασία. Οι ελεγκτές (led) θα ανάβουν μόνος ταυτόχρονα.

Επαναφορά της ένδειξης κορεσμού των φίλτρων:

Με τον απορροφητήρα αναμμένο (ON) πιέστε το πλήκτρο T2 περισσότερο από 2 δευτερόλεπτα. Όλες οι ενδεικτικές λυχνίες (LED) θα ανάψουν για ένα χρονικό διάστημα.

Σημείωση: Εάν είναι αναγκαίο να επαναληφθεί η λειτουργία και οι δύο ενδείξεις (φίλτρο για τα λίπη και φίλτρο ενεργού άνθρακα) ενεργοποιούνται.

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε αποκλειστικά ένα υγρό πανί και ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ! ΑΠΟΡΡΙΨΤΕ ΤΗ ΧΡΟΝΗ ΜΕ ΑΝΤΙΚΩΝ ΜΕΣΩΝ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 10α-20

Ευπρέπει τα ωμάια του νου προέρχονται από το μαγειρείο.

Πρέπει να καθαρίζεται μια φορά τον μήνα (ή όταν το σύστημα ενδείξεως του φίλτρου -εάν προβλέπεται στο μοντέλο που έχετε αγοράσει- δείχνει αυτήν την αναγκαιότητα), με απορρυπαντικά που δεν χαράσσουν, είτε στο χέρι είτε στο πλυντήριο πιάτων το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε ήπιο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη μπορεί να αλλάξει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη, πιάστε την άβη από το σημείο που υποδεικνύεται.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ. 19

Απορρόφηση των οσμών που προέρχονται από το μαγείρεμα.

Ο κορμός του φίλτρου ενεργού άνθρακα συντήρησης, λόγω του, από την παρατεταμένη χρήση ανάλογα με τον τύπο του μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου αργότερα από κάθε έξι μήνες (ή όταν το σύστημα ένδειξης του κορμού των φίλτρων - εάν προβλέπεται στο μοντέλο που κατέχετε - δείχνει αυτήν την ανάγκη).

ΔΕΝ μπορεί να πλυθεί ή να αναγεννηθεί

Κυκλικό φίλτρο άνθρακα.

Εφαρμόστε σε κάθε πλευρά την καλύτερη και των δύο βιδών προστασίας σας περιστροφικά με το μυαλό, και κατόπιν περιστρέψτε σε ωρολογιακή φορά.

Την αποσυναρμολόγηση, περιστρέψτε προς την αντίθετη κατεύθυνση.

Αντικατάσταση λάμπας

Εικ. 22

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εξοικονομεί έως και 90% της ηλεκτρικής ενέργειας, με διάρκεια ζωής έως 10 ώρες, εξαλείφοντας την ανάγκη συχνής αντικατάστασης των λαμπτήρων.

Για την αντικατάσταση των λαμπτήρων, επικοινωνήστε με το εξουσιοδοτημένο κέντρο ανταλλακτικών.

• Ασυνάρτητο κείμενο, πιθανώς από άλλο έγγραφο ή κακή μεταγραφή. Δεν είναι δυνατή η επεξεργασία.
• Μην χρησιμοποιείτε και μην αφήνετε τον ασπαστήρα χωρίς σωστά τοποθετημένο φίλτρο, καθώς μπορεί να προκληθεί βλάβη από το ρεύμα.
• Ποτέ μην χρησιμοποιείτε τον ασπαστήρα χωρίς σωστά τοποθετημένη σχάρα!
• Ο ασπαστήρας δεν πρέπει ποτέ να χρησιμοποιείται ως στήριγμα ή ως βάση, εκτός αν αυτό αναφέρεται ρητά. Χρησιμοποιείτε μόνο τα εξαρτήματα που παρέχονται μαζί με τη συσκευή ή αγοράστε κατάλληλα εξαρτήματα.
• Χρησιμοποιείτε φίλτρα με κατάλληλη αναπνοή, όπως υποδεικνύεται και στη συσκευασία για την αναπνοή.
• Σε περίπτωση βλάβης, μπορείτε να επικοινωνήσετε με το σέρβις για τεχνική υποστήριξη ή με εξειδικευμένο προσωπικό.

ΠΡΟΣΟΧΗ!

• Η εγκατάσταση των φίλτρων και των μηχανισμών στερέωσης σύμφωνα με τις οδηγίες μπορεί να οδηγήσει σε κίνδυνο ηλεκτροπληξίας. Μην χρησιμοποιείτε με χρονοδιακόπτη, τηλεχειριστήριο, ξεχωριστό σύστημα ελέγχου ή άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή ανταποκρίνεται στις απαιτήσεις:
