Type afzuigkap	Eilandkap
Breedte	90 cm
Diepte	60 cm
Gewicht	26,5 kg
Materialen	Inox en glas
Maximale luchtafvoer	600 m³/h
Minimale luchtafvoer	255 m³/h
Minimale geluidsniveau	48 dB(A)
Maximale geluidsniveau	64 dB(A)
Aantal snelheden	3 snelheden + intensieve stand
Bediening	Touch
Verlichting	LED 2 x 2,5 W - 3 000 K - 381 lux
Energieklasse	A
Totale opgenomen vermogen	205 W
Diameter afvoerkanaal	150 mm
Vetfilter	Wasbaar aluminium
Onderhoudswaarschuwing filter	Ja
Minimale afstand inductie / stralingskookplaten	50 cm
Minimale afstand gaskookplaten	65 cm

Veelgestelde vragen - REEF ISLAND IX/A/90X60 ELICA

Wat is de minimale afstand die moet worden aangehouden tussen de afzuigkap en de kookplaat?

Voor inductie- en stralingskookplaten is de minimale afstand 50 cm. Voor gaskookplaten is er minstens 65 cm nodig tussen het kookoppervlak en de onderkant van de afzuigkap. Deze waarden worden opgelegd door Elica om veiligheids- en prestatie redenen.

Hoeveel afzuigsnelheden heeft de REEF ISLAND IX/A/90X60?

De afzuigkap heeft 3 snelheden die kunnen worden geselecteerd via de touch-bediening, plus een intensieve modus voor koken dat veel dampen genereert. De capaciteit varieert van 255 tot 600 m³/u afhankelijk van de gekozen snelheid.

Hoe wordt de filteronderhoudsindicator geactiveerd?

De REEF ISLAND heeft een automatische onderhoudswaarschuwing: een lampje gaat branden wanneer het vetfilter moet worden schoongemaakt of wanneer het koolstoffilter (in recirculatiemodus) moet worden vervangen. Houd na het onderhoud de daarvoor bestemde toets enkele seconden ingedrukt om de indicator te resetten.

Hoe maak je het aluminium vetfilter schoon?

Het aluminium vetfilter is afwasbaar in de vaatwasser op lage temperatuur. Het wordt aanbevolen om het filter elke 2 tot 4 weken te reinigen, afhankelijk van het gebruik. Vermijd schurende sponzen die het metaal kunnen beschadigen.

Welke diameter moet de afvoerpijp hebben?

De REEF ISLAND IX/A/90X60 is ontworpen voor een afvoerpijp met een diameter van 150 mm. Geef de voorkeur aan stijve leidingen om drukverlies te minimaliseren en de afzuigcapaciteit te optimaliseren.

Kan deze afzuigkap in recirculatiemodus worden gebruikt zonder externe pijp?

Ja, de afzuigkap kan werken in recirculatiemodus mits een actief koolstoffilter wordt geïnstalleerd (apart verkocht). De lucht wordt dan gefilterd en weer de kamer in geblazen in plaats van naar buiten afgevoerd.

Is de LED-verlichting vervangbaar in geval van een defect?

De afzuigkap is uitgerust met 2 LED-spots van 2,5 W (3.000 K, 381 lux). In geval van een defect, neem contact op met een gespecialiseerde onderdelenverkoper (zoals Spareka, Fixpart) om compatibele Elica LED-modules te verkrijgen.

Waarom veroorzaakt de afzuigkap trillingen of abnormaal geluid?

Een ongewoon geluid wordt vaak veroorzaakt door een slecht vastgeklikt of zeer vuil vetfilter. Controleer ook of de afzuigkap stevig aan het plafond is bevestigd en dat de leiding niet geblokkeerd of overdreven gebogen is. Als het probleem aanhoudt, laat dan de motor door een technicus diagnosticeren.

Wordt de afzuigkap geleverd met de decoratieve schoorsteen?

Ja, de REEF ISLAND IX/A/90X60 wordt geleverd met een roestvrijstalen telescopische schoorsteen die is inbegrepen in de doos. De afvoerpijp naar de externe uitgang moet nog worden voorzien en geïnstalleerd door de installateur.

Wat is het stroomverbruik van dit apparaat?

Het totale opgenomen vermogen is 205 W (motor en verlichting gecombineerd). De afzuigkap heeft een energieklasse A, wat zorgt voor een gecontroleerd dagelijks verbruik.

Kan de REEF ISLAND boven een wok of intense kookactiviteit worden gebruikt?

Ja, de intensieve modus bereikt 600 m³/u, voldoende om de rook van wok-koken te absorberen. Zorg ervoor dat u de minimale afstand van 65 cm boven de gasbranders in acht neemt en de maximale snelheid activeert zodra de dampen aanzienlijk worden.

Wat zijn de exacte afmetingen van deze eilandafzuigkap?

De REEF ISLAND IX/A/90X60 meet 90 cm breed en 60 cm diep. Het is gemaakt van roestvrij staal en glas, met een gewicht van 26,5 kg. Voorzie een plafondstructuur die dit gewicht kan dragen tijdens de installatie.

GEBRUIKSAANWIJZING REEF ISLAND IX/A/90X60 ELICA

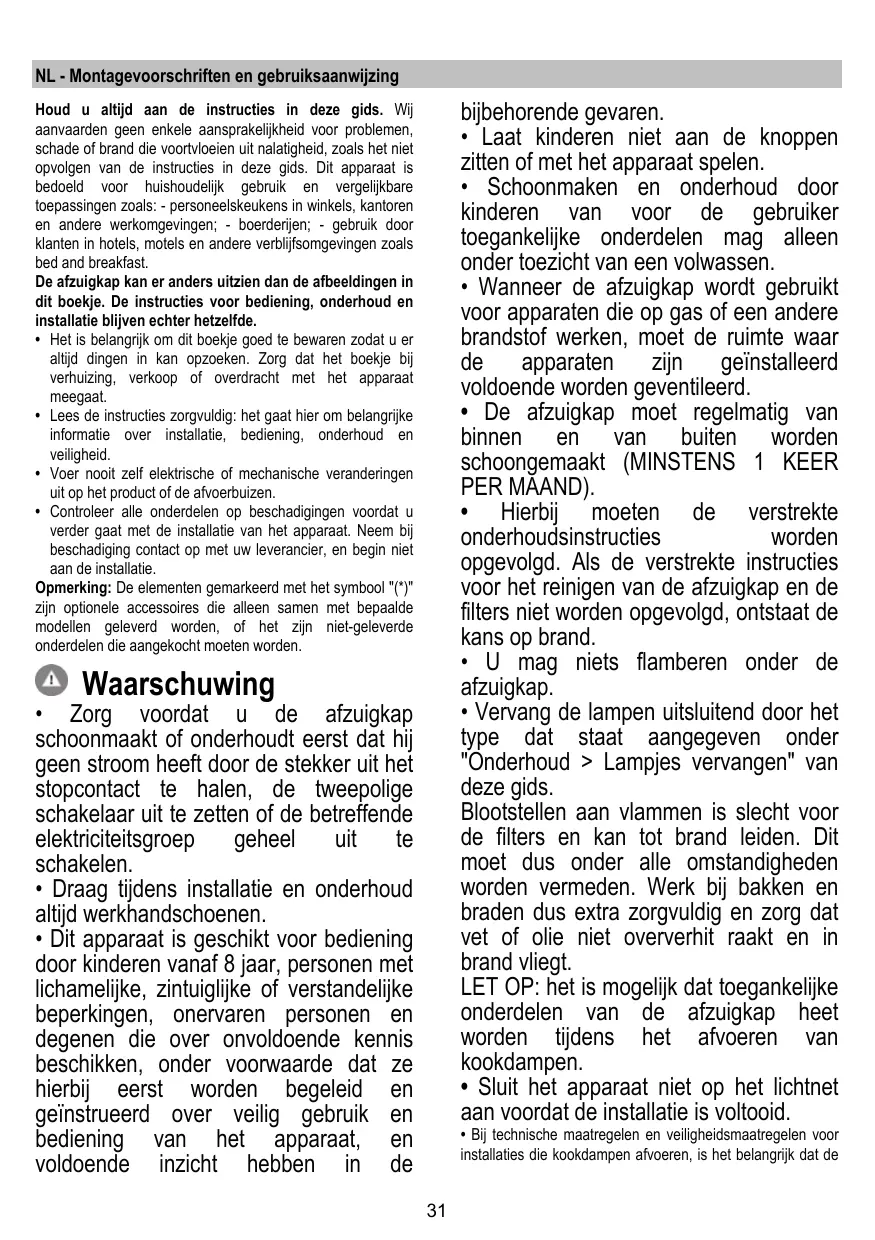

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het net opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelsekeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven darüber hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er alltijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het producte de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (^*) ) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zichn Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektriciteitsgroep geheeluit te schakelen.
- Draagijdens installmente en onderhoud algtd werkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichd dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lustcht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst bzwdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatie gevolgen voor volksbezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat nicht als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgevegen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij groe Hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiig van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

Het gebruik

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en要去 afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuiigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afoerbruis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich philleboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens.
weer teruggeleid waar de betreffende ruimte.

Om de afzugkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuiqkap is 45cm bij een elektrische kookplaat en 50cm in geval van een gas- of gemengd fornuis. Als in de installmente-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuiqkap een stekker heeft, moet deleze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatione bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatione Niet更是bereikbaar is, moet gebruik worden gemaatk van een tweepolige aan/uitschakelaar, zdat het product (bijvoorbeeld bij een te hoge stroomsterkle, categorie II) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controlen.

De afzuigkap worden geleverd met een special netsnnoer. Als dit snoer beschadigd is,要去 een neww exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installment begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*)(zie ook het betreffende onderdeel van每次都 gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialien in de afzugkap zitten (bjv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiqkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificierde installmentomteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuiqkap te kuren houden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

Werking

Bedieningspaneel met 6 toetsen

Om de functies van de wasemkap te selecteren is het

voldoende bediedingen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve slenelheid (zuigkracht) - tijdsduur 5 minuten:de kap werktope intensieve zuigkracht en na afloop van de 5 minuten keert hij terug op de erder ingestelde stand.

Selectieknop voor de maximum slelheid (zuigkracht)

Selectieknop voor de middelste spelheid (zuigkracht) - indien deze knop knippert要去 het koolstofffilter gereinigd of verrangen worden. Deze signalering is gewoonlijk uitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door, 3 seconden lang, op de toets 0 te drukken.

Druk verwolgens tegelijktijd, 3 seconden lang, op de toetsen 1 en 2, eerst zal alleen toets 1 knipperen en verwolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal deze handledong om de signalering weeer uit te schakelen, eerst zullen de toetsen 1 en 2 knipperen en verwolgens de toets 1, om de uitschakeling aan te geven.

Selectieknop voor de minimum slelheid (zuigkracht) - indien deze knop knippert要去 het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering.
MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopt te knipperen.

UITSLUITING VAN DE ELEKTRONISCHE INRICHING

Druk 3 seconden lang op de knop, de bedieningsleuktronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig+zijn gedurende de reining van het product.

Om de inrichting wee in te schakelen de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat U zich tot de

assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Model met knoppenbord met 5 knoppen

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Lichtschakelaar ON/OFF (Led L1 aan)
T2. OFF Knop - Knop voor de slelheidsselectie (zuigkracht) 1 (Led L2 aan)
T3. Knop voor de slelheidsselectie (zuigkracht) 2 (Led L2+L3 aan)
T4. Knop voor de slelheidsselectie (zuigkracht) 3 (Led L2+L3+L4 aan)
T5. Knop voor de intensieve slenlheid (zuigkracht) (Led L2+L3+L4 aan + Led L5 knipperend) - Tijdsduur 5 minutes - daarna keert de kap automatisch in de slenlheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap (Led knipperend):

De vertraagde uitschakeling van de kap (OFF) kan ingesteld worden door opnieuw en langer dan 2 seconden op de ingeschakelde snelheidsknop (zuigracht) te drukken.

De mogelijke uitschakeltijden zijn:

Snelheid (zuiqkracht) 1:20 minuten

Snelheid (zuigkracht) 2:15 minutes

Snelheid (zuigkracht) 3:10 minutes

Intensieve snelheid (zuigkracht): 5 minutes

Filter verzadiging individie

De kap is voorzien van een functie die, volgens regelmatige tienden, de gebruiker waarschuwt als de filters verzadigd zijn zodate onderhoudshandelingen uitgevoerd要去en worden.

Vetfilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) Ledden 40 seconden continu aan.

Koolstoffilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) Ledden 40 seconden knipperend aan.

Activering van de koolstofffilter verzadiging indicate:\ deze is gewoonlijk uitzgeschakeld, om deze te activeren\ zet de kap uit (OFF) en druk tegelijkkertijd langer dan 3\ seconden op de knappen T3 en T5, de Ledden L3 en L5\ gaan knipperen.

Om de indicate tieerui te schakelen herhaal deze handling,de Ledden L3 en L5 gaan branden met continu licht.

Met ingeschakelde kap (ON) druk langer dan 2 seconden op de knop T2, alle Ledden gaan kort aan.

Nota: indien beiden signaleringen (vetfilter en koolstofffilter) actief,zijn,moet de handeling herhaald worden.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 10a-20

Vangent veideeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze moodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koolstoffilter (alleen voor filterend apparaat)

afb. 19

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Dezeoodnzaak aangeeft)ervangen worden.Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Vervangling lampjes

afb.22

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90% .

Omdelampentevervangenneemcontactopmet derkendeassistentie service voor dereserveonderdelen.
