INSTRUKCJA OBSŁUGI REEF ISLAND IX/A/90X60 ELICA
PL - Instrukcja montażu i obsługi

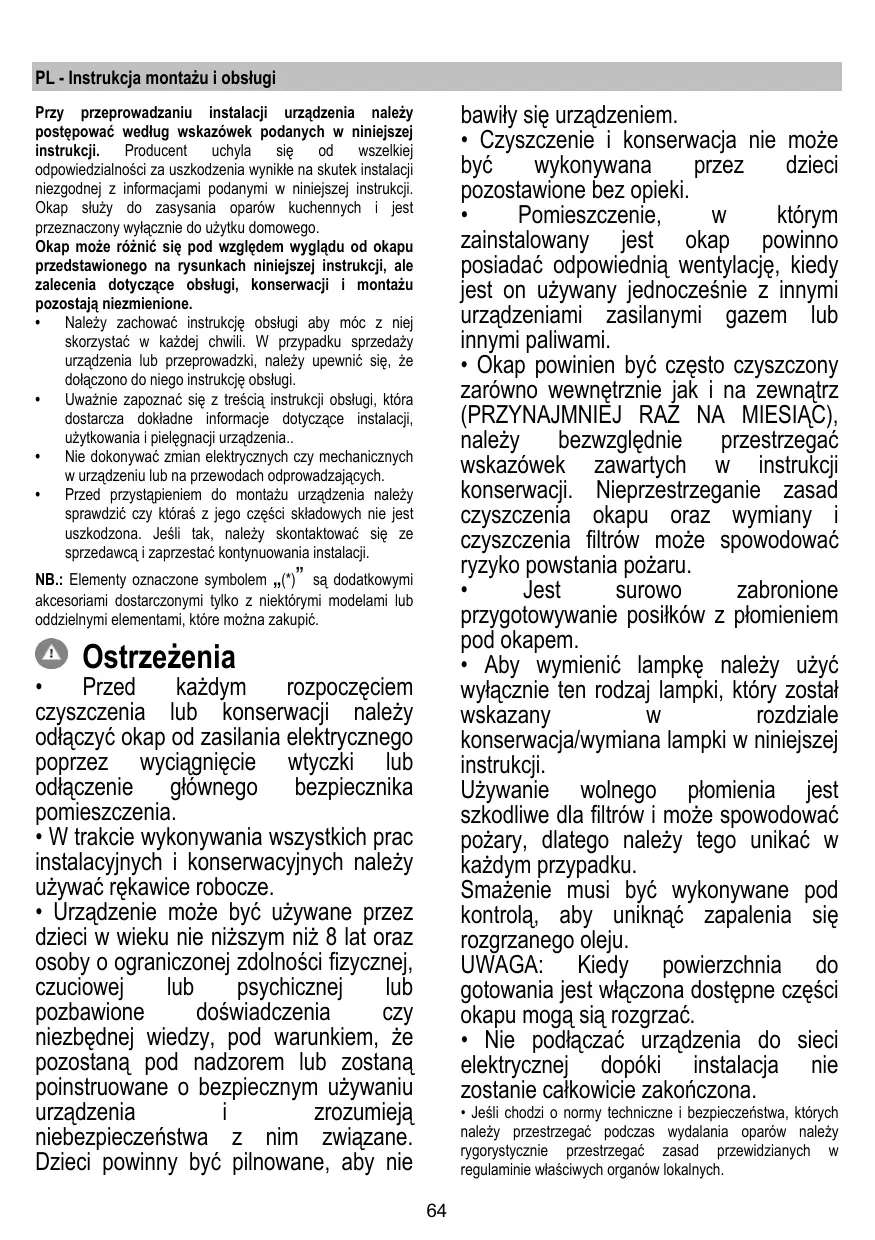

Przy przechowywaniu i instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.
Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
- Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
- Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach doprowadzających prąd.
- Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.
NB.: Elementy oznaczone symbolem (N*) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.
Ostrzeżenia
- Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
- W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
Dzieci powinny być pilnowane, aby nie
bawiły się urządzeniem.
- Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.
- Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
- Okap powinien być czyszczony zarówno wewnętrznie, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru. Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
- Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji. Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku. Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju. UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.
- Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
- Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
- Zasysane powietrze nie może być odprowadzane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazu lub innych paliw.
- Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
- Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
- Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
- Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
- Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
- W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.
UWAGA!
- Niezastosowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
- Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami czyszczenia miasta lub sklepem, w którym produkt został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:
- Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:
Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.
Obsługa
Urządzenia można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).
Wersja wyciągowa
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łącznikowego.
UWAGA!
Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łącznikowego.
UWAGA!
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.
Podłącz okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łącznikowy).
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.
Wersja filtrująca
Aby używać okapu w tej wersji należy zainstalować filtr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę w górnej osłonie komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45 cm w przypadku kuchenek elektrycznych i nie mniej niż 50 cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.
Podłączenia elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy zawsze upewnić się, czy przewód zasilający jest prawidłowo zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu należy go zamówić w biurze obsługi serwisowej.
Instalacja okapu
Przed przystąpieniem do instalacji:
- Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu. Zdemontować filtr węglowy (*), jeśli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej.
- Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami, karty gwarancyjnej itp.), ewentualnie wyjąć je i zachować.
Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.
Działanie okapu
Panel kontrolny z 6 przyciskami
W celu wybrania danej funkcji wystarczy lekko dotknąć danego sterowania.
Klawisz oświetlenia ON/OFF
Klawisz wyboru intensywnej mocy (siły ciągu) - czas trwania 5 minut: okap ustawia się na wybraną moc i po upływie 5 minut powraca do poprzedniego ustawienia.
Klawisz wyboru dużej mocy (siły ciągu)
Klawisz wyboru średniej mocy (siły ciągu) - jeżeli miga, wskazuje konieczność wyczyszczenia lub wymiany filtra węglowego. Zwykle ta funkcja nie jest aktywna. Aby uruchomić sygnalizację, należy wyłączyć elektronikę, przyciskając przez 3 sekundy przycisk 0. Następnie wcisnąć jednocześnie przyciski 1 oraz 2 przez 3 sekundy. Początkowo świecić będzie przycisk 1, a następnie zaświecą się przyciski 1 i 2, wskazując aktywowanie. Powtórzyć czynność, aby dezaktywować sygnalizację. Po uaktywnieniu świecić będą przyciski 1 i 2, a później świecić będzie tylko przycisk 1, wskazujący dezaktywację.
Klawisz wyboru małej mocy (siły ciągu) - jeżeli miga, wskazuje konieczność wyczyszczenia filtra przeciwtłuszczowego.
Klawisz wyłączania silnika OFF (stand by) - Wyłączenie elementów elektronicznych - Reset sygnalizacji czyszczenia/wymiany filtrów.
WYŁĄCZENIE SILNIKA OFF
Aby wyłączyć silnik, należy przycisnąć klawisz na krótką chwilę.
RESET SYGNALIZACJI DOTYCZĄCEJ FILTRÓW
Przy włączonym okapie po wykonaniu konserwacji filtrów, wcisnąć klawisz aż do uzyskania sygnału akustycznego. Migający LED 1 (filtr tłuszczowy) lub 2 (filtr węglowy) przestaje migotać.
WYŁĄCZENIE ELEMENTÓW ELEKTRONICZNYCH
Po 3-sekundowym przyciśnięciu klawisza zostaną włączone elektroniczne sterowania okapu.
Ta funkcja może okazać się przydatna podczas zabiegu czyszczenia urządzenia.
W celu ponownego załączenia sterowania elektronicznego wystarczy ponownie nacisnąć klawisz.
W przypadku ewentualnych nieprawidłowości w działaniu urządzenia, przy wezwaniu serwisu technicznego zaleca się odłączenie zasilania elektrycznego urządzenia, przyciskając co najmniej 5 sek. wyjmując wtyczkę z gniazdka, a następnie ponownie włożyć wtyczkę do gniazdka. Jeżeli usterka jest nadal obecna, należy wezwać serwis techniczny.
Model z 5-klawiszowym pulpitem
T1. Przycisk ON/OFF oświetlenia (dioda LED L1 włączona) T2. Przycisk OFF - Przycisk wybierania prędkości (mocy) zasysania 1 (dioda LED L2 włączona) T3. Przycisk wybierania prędkości (mocy) zasysania 2 (diody LED L2+L3 włączone) T4. Przycisk wybierania prędkości (mocy) zasysania 3 (diody LED L2+L3+L4 włączone) T5. Przycisk wybierania prędkości (mocy) zasysania intensywnej (diody LED L2+L3+L4 włączone + dioda LED L5 migająca) - czas trwania 5 minut - po czym okap ustawia automatycznie prędkość (moc) zasysania 2.
Opóźnione wyłączanie okapu (migające diody LED)
Można ustawić opóźnione wyłączenie okapu (OFF) wciskając ponownie przez ponad 2 sekundy przycisk prędkości (mocy) zasysania aktywnego w danym momencie.
Możliwe czasy opóźnionego wyłączenia
Prędkość (moc) zasysania 1: 20 minut
Prędkość (moc) zasysania 2: 15 minut
Prędkość (moc) zasysania 3: 10 minut
Prędkość (moc) zasysania intensywna: 5 minut
Sygnalizacja nasycenia filtra
Okap posiada funkcję, która w regularnych odstępach czasu informuje użytkownika, kiedy filtry są nasycone i należy wykonać prace konserwacyjne.
Sygnalizacja nasycenia filtra przeciwtłuszczowego: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania włączają się światłem stałym na 40 sekund
Sygnał nasycenia filtra aktywnego węgla: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania migają przez 40 sekund.
Aktywacja sygnalizacji nasycenia filtra aktywnego węgla: zwyczajowo jest ona zawsze wyłączona, aby ją aktywować, należy wyłączyć okap (OFF) i wcisnąć jednocześnie przyciski T3 i T5 przez ponad 3 sekundy,
diody LED L3 i L5 zaczną migotać.
Aby wyłączyć, należy powtórzyć całą operację, diody LED L3 i L5 włączają się światłem stałym.
Zresetowanie sygnalizacji nasycenia filtrów:
Przy włączonym okapie (ON) wcisnąć przycisk T2 przez ponad 2 sekundy, wszystkie diody LED zaświecą się na krótko.
Uwaga: konieczne jest powtórzenie czynności w przypadku, kiedy obie sygnalizacje (filtr przeciwtłuszczowy i filtr z węglem aktywnym) są aktywne.
Konserwacja
Czyszczenie okapu
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Filtr przeciwtłuszczowy
Rys. 10a-20
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów - jeżeli wasz model okapu posiada wskaźnik - informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmieniają się jego charakterystyczne cechy filtrujące.
Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.
Filtr na węgiel (tylko dla wersji filtrującej)
Rys. 19
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności, z jaką jest wykonywane czyszczenie filtra przeciwtłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra - jeśli posiadany model jest wyposażony w taki wskaźnik).
NIE wolno myć lub regenerować filtra.
Filtr węglowy okrągły
Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.
Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.
Wymiana lampek
Rys. 22
Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.
Aby wymienić lampy, należy skontaktować się z
autoryzowanym centrum obsługi w sprawie części
zamiennych.
Produkt został zaprojektowany, przetestowany i wyprodukowany zgodnie z:
- Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sygnalizacja nasycenia filtrów:
Aby wybrać funkcje okapu, wystarczy dotknąć przycisków.
Przycisk włączania/wyłączania (ON/OFF) oświetlenia
