REEF ISLAND IX/A/90X60 - Köksfläkt ELICA - Gratis bruksanvisning och manual

Typ av huva	Ö-huva
Bredd	90 cm
Djup	60 cm
Vikt	26,5 kg
Material	Rostfritt stål och glas
Maximal luftflöde	600 m³/h
Minimal luftflöde	255 m³/h
Minsta ljudnivå	48 dB(A)
Maximal ljudnivå	64 dB(A)
Antal hastigheter	3 hastigheter + intensivläge
Kontroller	Tryckkänsliga
Belysning	LED 2 x 2,5 W - 3 000 K - 381 lux
Energieffektivitet	A
Total effektförbrukning	205 W
Diameter på utsugningsrör	150 mm
Fettfilter	Tvättbar aluminium
Filterunderhållsvarning	Ja
Minsta avstånd till induktions-/strålningsplattor	50 cm
Minsta avstånd till gasspis	65 cm

Vanliga frågor - REEF ISLAND IX/A/90X60 ELICA

Vilket minimalt avstånd bör hållas mellan fläkten och kokplattorna?

För induktions- och strålningshällar är det minimala avståndet 50 cm. För gashällar krävs minst 65 cm mellan kokytan och fläktens undersida. Dessa värden är fastställda av Elica av säkerhets- och prestandaskäl.

Hur många fläkthastigheter har REEF ISLAND IX/A/90X60?

Fläkten har 3 hastigheter som kan väljas via pekreglagen, plus ett intensivläge för matlagning som genererar mycket ånga. Flödet varierar från 255 till 600 m³/h beroende på vald hastighet.

Hur aktiveras filterunderhållsindikatorn?

REEF ISLAND har en automatisk underhållsvarning: en indikatorlampa tänds när fettfiltret behöver rengöras eller när kolfiltret (i återcirkulationsläge) behöver bytas. Efter underhåll, håll den avsedda knappen nedtryckt i några sekunder för att återställa indikatorn.

Hur rengör man aluminiumfettfiltret?

Aluminiumfettfiltret är diskmaskinssäkert vid låg temperatur. Det rekommenderas att rengöra det var 2 till 4 vecka beroende på användning. Undvik slipande svampar som kan skada metallen.

Vilken diameter på utsugningskanalen behöver man?

REEF ISLAND IX/A/90X60 är utformad för en utsugningskanal med 150 mm i diameter. Använd helst styva kanaler för att minimera tryckförluster och optimera sugflödet.

Kan denna fläkt användas i återcirkulationsläge utan extern kanal?

Ja, fläkten kan användas i återcirkulationsläge förutsatt att ett aktivt kolfilter (säljs separat) installeras. Luften filtreras då och återförs till rummet istället för att evakueras utåt.

Är LED-belysningen utbytbar vid fel?

Fläkten är utrustad med 2 LED-spotlights på 2,5 W (3 000 K, 381 lux). Vid fel, kontakta en återförsäljare specialiserad på reservdelar (Spareka, Fixpart) för att få kompatibla Elica LED-moduler.

Varför orsakar fläkten vibrationer eller ett onormalt ljud?

Ett ovanligt ljud orsakas ofta av ett felaktigt fastsatt eller mycket smutsigt fettfilter. Kontrollera också att fläkten är ordentligt fastsatt i taket och att kanalen inte är blockerad eller överdrivet böjd. Om problemet kvarstår, låt en tekniker diagnostisera motorn.

Levereras fläkten med den dekorativa skorstenen?

Ja, REEF ISLAND IX/A/90X60 levereras med sin teleskopiska rostfria skorsten inkluderad i paketet. Utsugningskanalen till den yttre utgången måste planeras och installeras av installatören.

Vad är energiförbrukningen för denna apparat?

Den totala absorberade effekten är 205 W (motor och belysning kombinerat). Fläkten är klassad som energiklass A, vilket garanterar en kontrollerad daglig förbrukning.

Kan REEF ISLAND användas ovanför en wok eller vid mycket intensiv matlagning?

Ja, intensivläget når 600 m³/h, vilket är tillräckligt för att absorbera rök från wokmatlagning. Se till att hålla ett minimalt avstånd på 65 cm ovanför gasbrännare och aktivera maximal hastighet så snart ångorna blir betydande.

Vilka är de exakta måtten på denna köksöfläkt?

REEF ISLAND IX/A/90X60 mäter 90 cm i bredd och 60 cm i djup. Den är tillverkad i rostfritt stål och glas, med en vikt på 26,5 kg. Planera för en takkonstruktion som klarar denna belastning vid installationen.

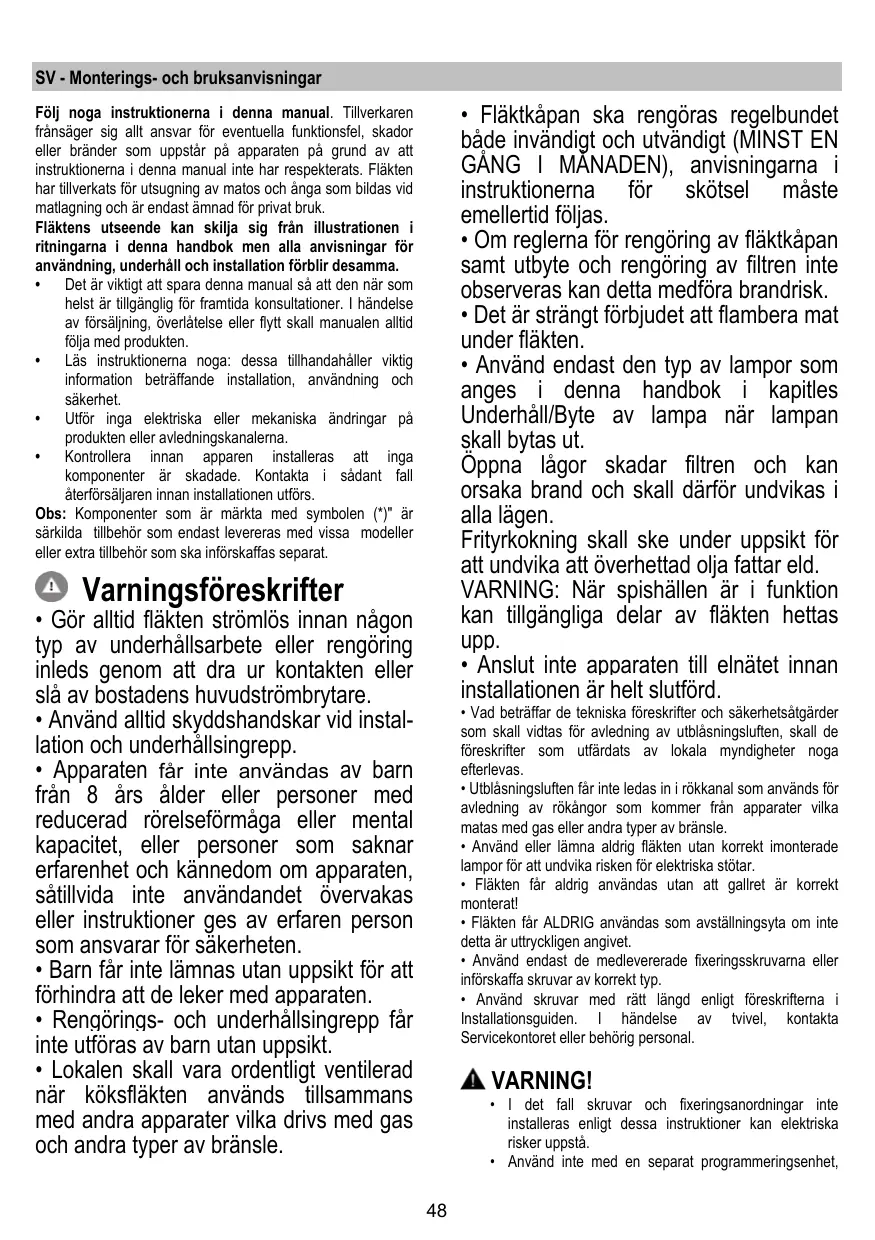

BRUKSANVISNING REEF ISLAND IX/A/90X60 ELICA

Följ noga instruktionerna i denna manual. Tillverkaren fransager iss allt ansvar for eventuella funkionsfel, skador erler bränder som uppstar pa apparaten auf grund av att instruktionerna i denna manual inte har respekterats. Flakten har tilverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig是从 illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhall och installation forblir desamma.

• Det ar viktigt att sparaenna manual sa att den nar som helst ar tillganglig for framtida konsultationer. I handelse av forsäljnig, overlåtelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadantfallaterforsaljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (^*) ar särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellslå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
Apparaten fär inte användas av barn frän 8 ár sterder eller personer med reducerad rörelseformåg aller mental kapacitet,ller personer som saknar erfarenhet och kännedom om apparaten, sàttlvida inte användandet overvakas aller instruktioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Renqörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka drives med gas och andra typer av bransle.

Fläktkåapan skara rengöras regelbundet både invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna För skötsel maste emellertid följas.
- Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan ansaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.

• Vad beträffar de teknska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

• Utblånsnoluten fär inte ledas i rökkanal som används for avledning av rokängor somkommen frän apparater vilk matas med gas allerandra typ av bransle.
• Använd eller lamna aldrig fläktenutan korrekt imonerade lampor for att undvika risken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Flakten far ALDRIG anecdandas som avstellningsyta om inte detta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringssskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enlgit foreskriftna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras,enigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet,

timer, fjärkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produkt ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushallsavfall. Den skäll stället lämnas in pa en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktum mäste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlight med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt använding for att minska miljöpavkerkan: Sätt PÅ flåkten på minsta farten nar du böjar att laga mat och lät den vara på i nagra minuter after att du är färdig. Öka farten bara om det skulle uppstä mycket rök och ønga och använd ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettifret vid behov for att bevara fettifretts effektivitet. Använd den maxima diametern på ventilationssytemet som indikeras ienna manualen for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern Återcirkulation.

Franluftsversion

Matoset led ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur. Rören och utloppsöppingarna i väggen med vilka fläkten skall anslutas bör ha sama diameter som luftutslättet (anslutningsfländen).

I det fall man anvander ror och utloppsoppingar i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhojnig av bullemivan.

Vi avsager oss daffor allt ansvar gallandeenna typ av problem.

! Använd att sä kont rör som möjigt.
! Roret skall vara sa rakt som mojigt (högsta tillatna vindel pà bjöjarna 90°).
! Undvik stora skilnader i röretsvärsnittsarea.

Filterrande version

Den utsugna luften avfettas och befrias frän odörer innan den leds ut i lokalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 45cm om det ar fragan om en elektrisk spis och 50cm om det ar fragan om gasspis erkerbinerad gashäll.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skull motsvara spänngen som anges pa markplaten som sitter inne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett attag som ar lättilgangligt aven after installationen och som uppyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en sväråtkomlig plats skall en godkänd tvapolig strombrytare installeras som garanter an fullkomlig fränkoppling fran nätet i samband med overspänningsklass III, i enlicht med installationsbestammelseerna.

WARNING!

Kontrollera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vartekniska servicekontor om kabeln skadats.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.

• Ta ur det/de aktiva kolfitret/n om sabana ar medlevererade (se awhile den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall anvandas som filterversion.

• Kontrolera att inget bifogat material (till exempl pásar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskäl), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de festa typ er av vaggartak.Det ar under alla handelier nödvändigt att ràdfraga en kvalicerad fackman for att forvissa sig om att materialen ar lampiefor den aktuella typen av vagg/tak. Vaggentaket skallara tillräckligt halflast for att barea upp flaktens vikt.

Funktion

Kontrollpanel med 6 tangenter

Det ar tillrackligt att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionsid 5 minutes: fläkten ställs in på denna effekt och after 5 minutes ätergår den till den tidigare inställingen.

Tangent for hastighetsval (utsugningseffekt)
hög

Tangent for hastighetsval (utsugningseffekt)
medelhög- när denna tangent blinkar indikerat detta att kolfiltret behöver rengöras eller bytasut. Signaleringen for det aktiva kolfiltretsmättning ar normalt avaktiverad, Uteslutelektroniken genom att trycka ned tangenten 0under 3 sekunder for att aktivera signalen. Tryck direter ner tangenterna 1 och 2 samtidigtunder 3 sekunder, inledningsvis blinkar endastangent 1, direfter blinkar bada tangenterna 1och 2 vilket indikerar att aktiveringen ägt rum.Upprepa forfarandet for att avaktivera signalen, inledningsvis blinkar tangentema 1 och 2därefter blinkar endast tangent 1 vilket indikeraratt signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fettfiltrret behover rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Återställning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten for att stänga av motorn.
ÄTERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande fläkt och after att ha utfort underhallet på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) aller 2 (kolfiltret) upphör att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av. Denna Funktion ar till hjalp i samband med rengöring av Produkten.

For att aktivera den elektroniska Funktionen, igen uprepas operationen.

I det fall eventuella funktsstörningar uppSTAR skall den elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktsstörmingen fortsätter, kontakta servicekontoret.

Modell med trycknappspanl med 5 tangenter

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. ON/OFF-tangen for belysning (Lysdiod L1 är tänd)
T2. OFF-tangent - Tangent for val utsugningshastigkeit (effect) 1 (Lysdiod L2 ar tänd)
T3. Tangent for val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 ar tanda)
T4. Tangent for val av utsugningshastighet (effekt) 3 (Lysdiod L2+L3+L4 ar tanda)
T5. Tangent for val av den intensiva utsugningshestigheten (effekten) (Lysioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionstid 5 minutes - varefter fläkten automatiskt gär over till utsugningshestigkeit (effekt) 2.

Tidsinstäldd avstängning av fläkten (Lysdioderna blinkar): Genom att trycka ned tangenten for den utsugingshastigkeit (effekt) som fungerar for tilfället en anderegang under mer an 2 sekunder aktiveras tidsinställungen av avstängninger av fläkten (OFF).

Foljande avstängingstider ar disponiba:

Utsugningshastighet (effekt) 1:20 minuter

Utsugningshastighet (effect) 2:15 minute

Utsugningshastighet (effekt) 3:10 minuter

Intensiv utsugningshastighet (effekt): 5 minuter

Signal for filtrons mattning

Fläkten är utrustad med en Funktion som med jämna mellanrum indikerar när filtren är igengrodda och kraver unterhalb.

Signal for fettfiltrets mätting: när fläkten ar avständ (OFF) tänds samtiga Lysdioder für utsugningshastigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolftilrets mättning: nar fläkten ar avständg OFF) blinkar samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolftilretts signal for mätting: Vanligtvis ar Funktionen som signalerar att det aktiva kolftilret kraver unterhalb avaktiverad (OFF). Gör på foljende satt for att aktivera Funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer ø an 3 sekunder, Lysdioderna L3 och L5 böjar blinka.

Upprepaforfarandetforattavaktivera Funktionen, LysdiodernaL3ochL5borjarlysa med fast ske.

Reset av signalen for filtrens mättning:

Tryck ned tangenten T2 under mer an 2 sekunder när fläkten ar i Funktion (ON), samtiga Lysdioder tand under en kort stund.

OBS: om sökravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktivt kofilter) ar aktiverade.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10a-20

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en (eller när indikatorn for filtres mättning - om sādan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, für hand ell er diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlageningen.

Kolfitret mattas after en mer aller minde lang tidsperiod beroende p i vilen utstracknng flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelseer nodvändigt att ersatta kofilterpatronen minst var 4 manad (eller när indikatorn for filtres mttning - om sādan finns pa er modell anger att delta ar nodvändigt). Filtret kan INTE rengoras ell ateranvandas.

Runda Kolfilter

Applicera ett filter på varje sida for att tacka motorflakthjulets bada skyddsgaller och vrid dem direfter medurs.

Vid nedmontering vrider man filret moturs.

Byte av Lampor

Fig. 22

Fläkten är utrustad med att belynsningssystem som bygger på lysdiodsteknologi.

Lysioderna garanterar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90% .

Kontakta den auktoriserade reservdelsaterforsäljaren vid byte av lampor.

Kullfilter (kun med resirkulering av luften)

Fig. 19
