Type af emhætte	Ø-emhætte
Bredde	90 cm
Dybde	60 cm
Vægt	26,5 kg
Materialer	Rustfrit stål og glas
Maksimal luftstrøm	600 m³/h
Minimal luftstrøm	255 m³/h
Mindste lydniveau	48 dB(A)
Maksimalt lydniveau	64 dB(A)
Antal hastigheder	3 hastigheder + intensiv tilstand
Betjening	Touch
Belysning	LED 2 x 2,5 W - 3 000 K - 381 lux
Energiklasse	A
Samlet optaget effekt	205 W
Udluftningskanal diameter	150 mm
Fedtfiltro	Vaskbart aluminium
Filter vedligeholdelsesalarm	Ja
Minimal afstand til induktions-/stråleplader	50 cm
Minimal afstand til gasplader	65 cm

Ofte stillede spørgsmål - REEF ISLAND IX/A/90X60 ELICA

Hvilken minimumsafstand skal respekteres mellem emhætten og kogepladerne?

For induktions- og strålingskogeplader er minimumsafstanden 50 cm. For gaskogeplader skal der være mindst 65 cm mellem kogeoverfladen og bunden af emhætten. Disse værdier er pålagt af Elica af sikkerheds- og ydeevneårsager.

Hvor mange sugehastigheder har REEF ISLAND IX/A/90X60?

Emhætten har 3 hastigheder, der kan vælges via de berøringsfølsomme kontroller, plus en intensiv tilstand til madlavning, der genererer meget damp. Luftstrømmen varierer fra 255 til 600 m³/t afhængigt af den valgte hastighed.

Hvordan aktiveres filtervedligeholdelsesindikatoren?

REEF ISLAND har en automatisk vedligeholdelsesalarm: en indikator lyser, når fedtfilteret skal rengøres, eller når kulfilteret (i recirkulationstilstand) skal udskiftes. Efter vedligeholdelse skal du holde den dedikerede knap nede i et par sekunder for at nulstille indikatoren.

Hvordan rengøres aluminiumsfedtfilteret?

Aluminiumsfedtfilteret er opvaskemaskinevenligt ved lav temperatur. Det anbefales at rengøre det hver 2. til 4. uge afhængigt af brugen. Undgå slibepuder, der kan beskadige metallet.

Hvilken diameter skal udluftningskanalen have?

REEF ISLAND IX/A/90X60 er designet til en udluftningskanal med en diameter på 150 mm. Foretræk stive kanaler for at minimere tryktab og optimere sugekapaciteten.

Kan denne emhætte bruges i recirkulationstilstand uden ekstern kanal?

Ja, emhætten kan fungere i recirkulationstilstand, forudsat at der installeres et aktivt kulfilter (sælges separat). Luften filtreres og genindsprøjtes derefter i rummet i stedet for at blive evakueret udendørs.

Er LED-belysningen udskiftelig i tilfælde af fejl?

Emhætten er udstyret med 2 LED-spots 2,5 W (3.000 K, 381 lux). I tilfælde af fejl skal du kontakte en specialforhandler i reservedele (Spareka, Fixpart) for at få de kompatible Elica LED-moduler.

Hvorfor producerer emhætten vibrationer eller unormal støj?

En usædvanlig støj skyldes ofte et dårligt fastgjort eller meget snavset fedtfilter. Kontroller også, at emhætten er sikkert fastgjort til loftet, og at kanalen ikke er blokeret eller overdrevent bøjet. Hvis problemet fortsætter, få motoren diagnosticeret af en tekniker.

Leveres emhætten med den dekorative skorsten?

Ja, REEF ISLAND IX/A/90X60 leveres med sin teleskopiske skorsten i rustfrit stål inkluderet i pakken. Udluftningskanalen til den udendørs udgang skal stadig planlægges og installeres af installatøren.

Hvad er strømforbruget for denne enhed?

Den samlede optagede effekt er 205 W (motor og belysning kombineret). Emhætten er klassificeret som energiklasse A, hvilket garanterer et kontrolleret forbrug i hverdagen.

Kan REEF ISLAND bruges over en wok eller meget intens madlavning?

Ja, den intensive tilstand når op til 600 m³/t, hvilket er tilstrækkeligt til at absorbere dampe fra madlavning i wok. Sørg for at respektere minimumsafstanden på 65 cm over gasbrænderne og aktiver den maksimale hastighed, så snart dampene bliver betydelige.

Hvad er de præcise dimensioner af denne ø-emhætte?

REEF ISLAND IX/A/90X60 måler 90 cm i bredden og 60 cm i dybden. Den er lavet af rustfrit stål og glas, med en vægt på 26,5 kg. Sørg for en loftstruktur, der kan bære denne vægt under installationen.

BRUGSANVISNING REEF ISLAND IX/A/90X60 ELICA

• Ikke bruk tidsmålær, timer, separat fjernkontroll erler andre typ er anordninger som aktiveres automatisk.

Bruk et sə kort rər som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^
! Unngå drastiske endringer i rørets tversnitt.

Filterversionj

Før man kobler ventilatorens stromkrets til stromnettet og fastslar at alt fungerer correkt, ma man alltid kontrollere at stromledningen er korrekt moniert.

Ventilatoren har en spesiell strmledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

Montering

Før installasjonen:

• Kontroller at produit har passage storrelse i forhold til glassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ögså

Sett et pâhver side som skal dekke begge

beskyttelsesgitre tre motorens rotor, og drei med urviseren.

Drei mot urviseren for a demontere.

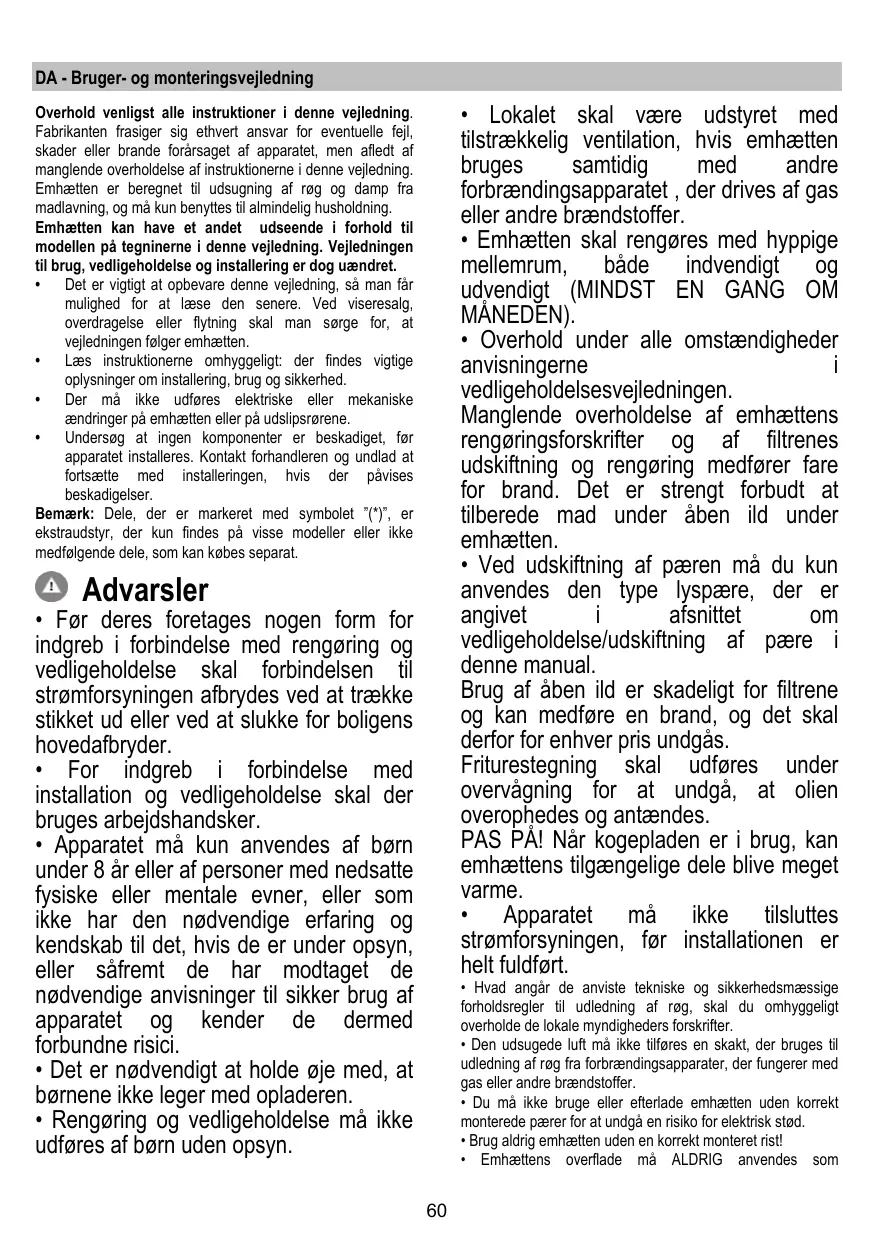

Overhold venligst alle instruktioner i dettevejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarssaget af apparatet, men afledt af manglende overholdelse af instructuroneme i dettevejledning. Emhætten er beregnet til udsgnig af røg og damp fra madlavning, og på kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i dette vegledning. Vejledningen til brug, vedligeholdelse og installerering er dog uændret.

Det er vigtigt at opbevare dette vegledning, SSE man farn mulighed for at lese den senere. Ved viseresalg, overdragelse aller flytnig skal man sorge for, at vegledningen følger emhaeten.
- Læs instruktionerne omhyggeligt: derfindes vigtige oplysninger ominstallering,brug og sikkerhed.
- Der mä ikke udføres elektriske eller mekaniskeændringer på emhætten eller på udslipsrørene.
- Undersøg at ingenkomponenter er beskadiget, for apparatet installeres. Kontakt forhandleren og undlad at fortsette med installeringen, hvis der pavises beskadigelser.

Bemark: Dele, der er markeret med symbolet ()^ ,er ekstraudstyr, der kun findes pa visse modeller aller ici medfolgende dele, som kan kobes separat.

Advarsler

• For deres foretages nogen form for indgreb i forbindelse med rengaring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgrebi forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

• Apparatet mä kun anwendes af børn under 8 År eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den ødvendige erfaring og kendskap til det, hvis de er under opsyn, eller safremt de har modtaget de ødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

• Rengøring og vedligeholdelseffa ke udfores af børn uten opsyn.

• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet, der drives af gas erler andre brændstoffer.

• Emhæten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
  Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af滤renes udskiftning og rengøring medfærere for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspær, der er angivet i afsnittet om vedligeholdelse/udskiftning af pere i donne manual.

Brug af aben ild er skadeligt for filtrene og kan medfore en brand, og det skal derfor for enhver pris undgas.

Friturestegning skal udfores under overvågning for at undgå, at olien overophedes og antændes.

PAS PA! Nár kogepladen er i brug, kan emhættens tilgængelige deli blive meget varme.

Apparatet ma化进程en helt fulf.org.
- Hvad angar de anviste tekniske og sikkerhedsmæssige forholdsergler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
- Den udsgede luft违法犯罪, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas aller andre brandstoffer.
- Du参加会议的股东应当在股东大会召开前将股东名册和出席股东会议的股东名单提交给董事会。 - Du参加会议的股东应当在股东大会召开前将股东名册和出席股东会议的股东名单提交给董事会。 - Du参加会议的股东应当在股东大会召开前将股东名册和出席股东会议的股东名单提交给董事会。
- Brug aldrig emhaeten uden en korrekt monteret rist!
Emhaettens overflade ma ALDRIG anvendes som

afsætningsplade, med minde dette er udtrykkeligt angivet.

• Brug kun de medfolgende fastspendingsskruer tilprodukte i forbindelse med installationen uller - safremt de ikke medfolger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt laengde, som anfør i installationsvejledningen.
• I tvivilstilfælde bør du kontakte dit autoriserte servicecenter aller en kvaliferet tekniker.

ADVARSEL!

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for menneskers sundhed og for miljøet, his kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke mø bortskaffesammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvorelektrisk og elektronisk udstyr gratis kan afeveres af borgerne pa genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Narmere information kan fas hos kommunens tekniske forvaltung.

• Sikkherhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljobelastning: Indstil ON pa emhættens laveste hastighed, nar du begynder at lave mad od sluk den Först et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvør det er nødvendigt. Udskift kulfilteret/kulfiltrtrene, nar det er nødvendigt for at bibeholde udsugningseffektivieten. Rens fedtfILTERet/fedtfiltrene, nar det er nødvendigt for at bibeholde filtrereffektivieten. Anvend det største kabelsystemdiameter til optimizing af effektivieten og til minimering af stojen.

Brug

Emhaeten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirculation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftraksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftraksroets diameter skal svare til diameteren pa forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfibre, skal disse filtre fernes.

Tilslut emhaeten til aftraeksrør og aftraekshullet i væggen, som skal have en diameter, der passer til luftudsgninger (studsflange).

Hvis ror og hul har en mindre diameter, forringes udsugningskapaciteten og stoen eges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sa kort som muligt.
! Benyt et rør, der har SSE kurver som muligt (max. vinkel pa kurven: 90^
! Undgå drastiskeændringer i røretsvaersnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhaeten i/DDne udgave skal der monteres et supplerende filtreringssystem baseret pa aktiv kul.

Installering

Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhaeten ma ikke vare under 45cm ved elektriske kogeplader, og ikke under 50cm ved gasblus uller komfurer med bade gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

! Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilstluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ösgå vare let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilstlutting til elnettet), eller hvis stikket ikke findes i et område, der ösgå er let tilgængeligt after installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i

tilfælde af forhold i overspendingskategori III, og i overensstemmelse med reglne for elektriske installationer.

OBS!

Undersog altid, at netkablet er blevet monteret rigtigt, for emhættens kredslob tilsluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Emhaeten er udstyret med en speciel forsyningsledning; hvis\ denne ledning beskadiges, skal den bestilles hos den tekniske\ service.

Montering

For installing:

• Undersog at det købte produit har passende dimensioner til det valgte installeringssted.
  Fjern det/de aktive kulffilter/kulffiltr, hvis de leveres med emhaeten (Iaes ogsa det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man onsker at anvende emhaeten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehör internt i emhaften (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhaften er udstyret med fastgørings-murplugs, der passer til de fleste væggel/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal��e tilstrækkelig robust til at bare emhaftenns vægt.

Funktion

Betjeningstasterne skal blot berøres let for at vælge emhættens Funktioner.

Tast til ON/OFF lys

Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter: emhaeten indstillerijke styrke og ved slutningen af de 5 minutter kommt den tilbage til den forrige indstilling.

Tast til valg af den hje hastighed (udsugningseffekt)

Tast til valg af middel-hastigheden (udsugningseffekt) - när lampen blinker, er der behov for at vaske eller udskiffe kulffilteret. Denne signalering er normalt afbrudt; for at aktivere signaleringen skal der trykkes på tast 0 i 3 sekunder for at afbryde det elektroniske

system.

Tryk derefter samtidigt på tasterne 1 og 2 i 3 sekunder; forst blinker tast 1 alene, og derefter blinker begge taster 1 og 2 til angivelse af udfør aktivering. Gentag handlingen for at deaktivere signaleringen; forst blinker tasterne 1 og 2 og derefter blinker tast 1 alene til angivelse af deaktivering.

Tast til valg af den lave hastighed (udsugningseffekt) - nár lampen blinker, er der behov for at vaske fert filteret.

Tast for OFF motor (stand-by) - Afbrydelse af elektronikken - Reset af signaleringen for vask/udskiftning af filtre.

OFF MOTOR

Tryk kort for at slukke motoren.

RESET FILTER-SIGNALERING

Tryk på tasten after vedligeholdelse af filtrene (mens emhaeten er taendt), indtil lydsigmalet afgives. Den blinkende lysdiode 1 (fedtfilter) eller 2 (kulfilter) holder op med at blinke.

AFBRYDELSE AF ELEKTRONIKKEN

Tryk pa tasten i 3 sekunder; emhaettens betjeningenselektronik afbrydes.

Denne Funktion kan vare nyttig under rengaring af emhaeten.

Tryk på tasten for at tilshitte elektronikkenigen.

Hvis der opstär feilfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhaeten ingen. Hvis feilfunktionen fortsetter, bedes man kontakte servicetjenesten.

T1. ON/OFF lystast (lysdiode L1 taendt)
T2. OFF tast - Tast til valg af udsugningshestighed (effekt) 1 (lysdiode L2 taendt)
T3. Tast til valg af udsugningshestighed (effekt) 2 (lysdiode L2+L3 taendt)
T4. Tast til valg af udsugningshestighed (effekt) 3 (lysdiode L2+L3+L4 taendt)
T5. Tast til valg af intensiv udsugningshestighed (effect) (lysdiode L2+L3+L4 taendt + lysdiode L5 blinker) - varer 5 minutter - hvorefter emhaeten automatisk indstiller udsugningshestighed (effect) 2.

Forsinket slukning af emhaeten (blinkende lysdioder):

Det er muligt at indstille forsinket slukning af emhaeten (OFF)

ved ingen at trykke på tasten til den udsugningshestighed (effekt), der er aktiv i det pagældende øjeblik, i mere end 2 sekunder.

Folgende forsinkede slukketider er til radighed:

Udsugningshestighed (effekt) 1:20 minutter

Udsugningshestighed (effekt) 2:15 minutter

Udsugningshastighed (effekt) 3:10 minutter

Intensiv udsugningshestighed: 5 minutter

Signalering af filtermætning

Emhætten er udstyret med en Funktion der - med regelmæssige intervaller - gør brugeren opmærksom på, at filtrene er mættede, og at der sáledes er behov for vedligeholdelse.

Signalering af mætning af fedfilter: ved slukket emhætte (OFF) tændes alle lysdioder for udsugningshestigheder (effeker) med fast lys i 40 sekunder.

Signalering af maetning af aktiv kulfilter: ved slukket emhette (OFF) blinker alle lysdioder for udsugningshestigheder (effeker) i 40 sekunder.

Signaleringsaktivering for mætning af aktiv kulfilter:ienne Funktion er normalt afbrudr; hvis man ønsker at aktivere Funktionen, skal man slukke emhaeten (OFF) og trykke samtidigt på tasterne T3 og T5 imere end 3 sekunder, lysdioderne L3 og L5 begynder at blinke.

For at deaktivere skal man gantage handlinger; lysdioderne L3 og L5 taendes med fast lys.

Reset af mætningssignalering for filtré:

Ved tændt emhætte (ON) skal man trykke pa tasten T2 i mere end 2 sekunder; alle lysdioderændes kort.

Bemark: det er nadvendigt at gantage delle handling, hvis begge signaleringer (fedtfilter og aktivt kulffilter) er aktive.

Vedligeholdelse

Rengoring

Ved rengöring má der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengöringsmidler i flydende form.

ANVEND IKKE VERKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgä brug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 10a-20

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedfilteret kal rengøres med milde vaskemidler en gang om maneden (eller när signaleringsystemet for filtermætning angiver behovet - hvis这部分 Funktion finds pa den købte model); filteret kan ogsså vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 19

Filteret opfanger lugt fra madlavning.

Kulifilteret mættes after længere tids brug alt after typen af komfuret og hyppigheden for rengøring af fertfilteret.

Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde maned (eller nár indikatoren for mæting af filteret angiver det, hvis en sádan indicator findes på modellen).

Kulfilteret kan IKKE vaskes aller genanvendes.

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsesristene for motorens drejehul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspaererne

Fig. 22

Emhaeten er udstyret med et belysningsystem baseret pa lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Til udskifting af lamperne, ret henvendelse til det godkende reservedelscenter.
