REEF ISLAND IX/A/90X60 - Digestor ELICA - Bezplatný návod na obsluhu

Typ odsávača	Ostrovný odsávač
Šírka	90 cm
Hĺbka	60 cm
Hmotnosť	26,5 kg
Materiály	Nerez a sklo
Maximálny prietok vzduchu	600 m³/h
Minimálny prietok vzduchu	255 m³/h
Minimálna hladina hluku	48 dB(A)
Maximálna hladina hluku	64 dB(A)
Počet rýchlostí	3 rýchlosti + intenzívny režim
Ovládanie	Dotykové
Osvetlenie	LED 2 x 2,5 W - 3 000 K - 381 lux
Energetická trieda	A
Celkový príkon	205 W
Priemer odpadového potrubia	150 mm
Tukový filter	Umývateľný hliník
Upozornenie na údržbu filtra	Áno
Minimálna vzdialenosť od indukčných platní / žiarivých platní	50 cm
Minimálna vzdialenosť od plynových platní	65 cm

Často kladené otázky - REEF ISLAND IX/A/90X60 ELICA

Akú minimálnu vzdialenosť treba dodržať medzi digestorom a varnými doskami?

Pre indukčné a sálavé dosky je minimálna vzdialenosť 50 cm. Pre plynové dosky je potrebné dodržať aspoň 65 cm medzi varnou plochou a spodkom digestora. Tieto hodnoty sú stanovené spoločnosťou Elica z dôvodu bezpečnosti a výkonu.

Koľko úrovní odsávania má REEF ISLAND IX/A/90X60?

Digestor má 3 úrovne nastaviteľné pomocou dotykového ovládania a intenzívny režim pre varenie s veľkým množstvom pár. Priechodnosť sa pohybuje od 255 do 600 m³/h v závislosti od zvolenej rýchlosti.

Ako sa aktivuje indikátor údržby filtrov?

REEF ISLAND má automatický alarm údržby: kontrolka sa rozsvieti, keď je potrebné vyčistiť tukový filter alebo vymeniť uhlíkový filter (v režime recyklácie). Po údržbe stlačte a podržte príslušné tlačidlo niekoľko sekúnd na resetovanie indikátora.

Ako čistiť hliníkový tukový filter?

Hliníkový tukový filter je možné umývať v umývačke riadu pri nízkej teplote. Odporúča sa čistiť ho každé 2 až 4 týždne podľa používania. Vyhnite sa abrazívnym hubkám, ktoré by mohli poškodiť kov.

Aký priemer odťahového potrubia je potrebné zabezpečiť?

REEF ISLAND IX/A/90X60 je navrhnutý pre odťahové potrubie s priemerom 150 mm. Uprednostnite pevné potrubia pre zníženie tlakových strát a optimalizáciu prietoku vzduchu.

Je možné používať tento digestor v režime recyklácie bez vonkajšieho potrubia?

Áno, digestor môže fungovať v režime recyklácie, ak je nainštalovaný aktívny uhlíkový filter (predáva sa samostatne). Vzduch je potom filtrovaný a opäť vstreknutý do miestnosti namiesto odvádzania von.

Je LED osvetlenie vymeniteľné v prípade poruchy?

Digestor je vybavený 2 LED svetlami 2,5 W (3 000 K, 381 lux). V prípade poruchy kontaktujte špecializovaného predajcu náhradných dielov (Spareka, Fixpart) pre získanie kompatibilných LED modulov Elica.

Prečo digestor vydáva vibrácie alebo neobvyklý hluk?

Neobvyklý hluk je často spôsobený nesprávne upevneným alebo veľmi znečisteným tukovým filtrom. Skontrolujte tiež, či je digestor pevne pripevnený k stropu a či potrubie nie je upchaté alebo nadmerne zalomené. Ak problém pretrváva, nechajte motor diagnostikovať technikom.

Je digestor dodávaný s dekoratívnym komínom?

Áno, REEF ISLAND IX/A/90X60 je dodávaný s teleskopickým nerezovým komínom zahrnutým v balení. Odťahové potrubie smerom k vonkajšiemu vývodu je potrebné zabezpečiť a nainštalovať inštalatérom.

Aká je spotreba elektrickej energie tohto zariadenia?

Celkový absorbovaný výkon je 205 W (kombinovaný motor a osvetlenie). Digestor je zaradený do energetickej triedy A, čo zaručuje kontrolovanú spotrebu energie denne.

Je možné používať REEF ISLAND nad wokom alebo veľmi intenzívnym varením?

Áno, intenzívny režim dosahuje 600 m³/h, čo je dostatočné na odsávanie pár z varenia vo woku. Dodržujte minimálnu vzdialenosť 65 cm nad plynovými horákmi a aktivujte maximálnu rýchlosť, keď sa pary stanú intenzívnymi.

Aké sú presné rozmery tohto ostrovného digestora?

REEF ISLAND IX/A/90X60 má šírku 90 cm a hĺbku 60 cm. Je vyrobený z nerezu a skla, s hmotnosťou 26,5 kg. Zabezpečte konštrukciu stropu schopnú uniesť túto záťaž počas inštalácie.

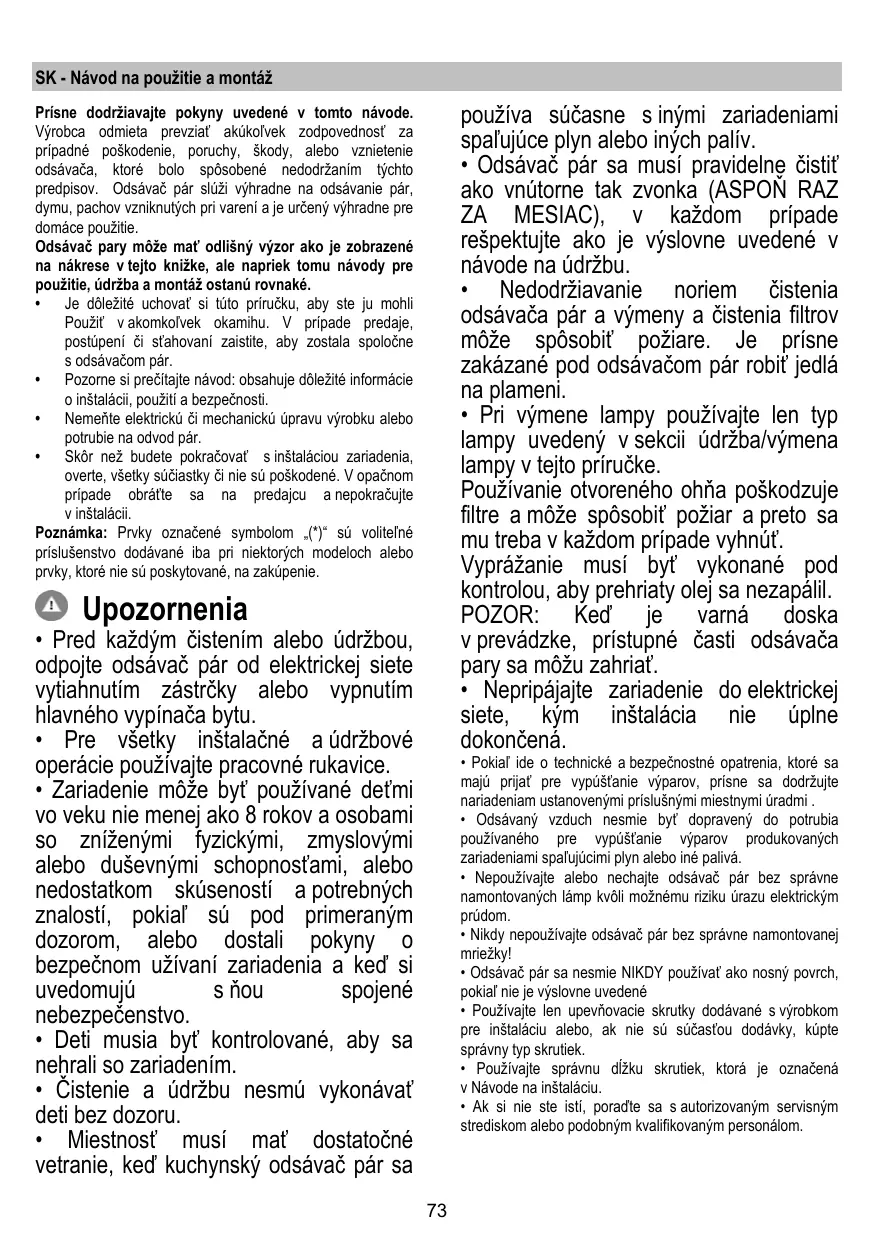

NÁVOD NA OBSLUHU REEF ISLAND IX/A/90X60 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú ani mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením. Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár

používa súčasne so zariadeniami spaľujúcimi plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte to, čo je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filter a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá. Nepoužívajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je vyslovene uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám a zaobchádzaniu, znovuzískaniu a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, aký je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

V tejto záležitosti sa vyhýba každá zodpovednosť.

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 50 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť pripojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a schovajte.

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnosť

Ovládací panel so 6 tlačidlami

Pre voľbu funkcií odsávača pary je dostatočné dotknúť sa zľahka príslušného tlačidla.

Tlačidlo voľby intenzívnej rýchlosti (výkonnosť odsávania) - trvanie 5 minút: Odsávač pary nastaví tento výkon a po uplynutí 5 minút sa vráti do predchádzajúceho nastavenia.

Tlačidlo voľby vysokej rýchlosti (výkonnosť odsávania).

Tlačidlo voľby rýchlosti (výkon odsávania) stredný - keď bliká, upozorňuje na potrebu umytia alebo výmeny uhlíkového filtra. Táto signalizácia je normálne deaktivovaná. Pre aktiváciu signalizácie vypnite elektroniku stlačením tlačidla 0 na 3 sekundy. Následne stlačte súčasne tlačidlá 1 a 2 na 3 sekundy, najprv bude blikať iba tlačidlo 1, potom budú blikať obe tlačidlá 1 a 2 oznamujúce aktiváciu. Zopakujte operáciu pre

Tlačidlo OFF motora (stand by) - Vypnutie elektroniky - Reset signalizácie umývanie/výmena filtrov. OFF MOTOR

Stlačiť na krátko, aby sa vypol motor. RESET SIGNALIZÁCIA FILTROV

Pri zapnutom odsávači pary, po vykonaní údržby filtrov, stlačte tlačidlo po zvukový signál. Blikajúca kontrolka LED 1 (tukový filter) alebo 2 (uhlíkový filter) prestane blikať.

VYPNUTIE ELEKTRONIKY

Stlačte tlačidlo na dobu 3 sekúnd, vypne sa elektronika riadenia odsávača pary. Táto funkcia môže byť užitočná počas čistenia výrobku.

Pre opätovné zapnutie elektroniky je postačujúce zopakovať operáciu.

V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite na odbornú asistenciu, odpojte aspoň na 5 sekúnd zariadenie od elektrického prívodu odpojením zástrčky a znova ho napojte. V prípade, že by porucha v činnosti pretrvávala, obráťte sa na odbornú asistenciu.

Model s ovládačom s 5 tlačidlami

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tlačidlo ON/OFF svetla (LED L1 svieti) T2. Tlačidlo OFF - Tlačidlo voľby rýchlosti (výkonu) odsávania 1 (LED L2 svieti) T3. Tlačidlo voľby rýchlosti (výkonu) odsávania 2 (LED L2+L3 svietia) T4. Tlačidlo voľby rýchlosti (výkonu) odsávania 3 (LED L2+L3+L4 svietia) T5. Tlačidlo voľby rýchlosti (výkonu) intenzívneho odsávania (LED L2+L3+L4 svietia + LED L5 bliká) - doba trvania 5 minút - po ktorej sa odsávač pary automaticky nastaví na rýchlosť (výkon) odsávania 2.

Oneskorené vypnutie odsávača pary (blikajúce LED): Je možné nastaviť oneskorené vypnutie odsávača pary (OFF) stlačením znovu po dobu dlhšiu ako 2 sekundy tlačidlo rýchlosti (výkonu) odsávania, ktoré je v tom okamihu aktívne. Doby oneskoreného vypnutia sú: Rýchlosť (výkon) odsávania 1: 20 minút

Signalizácia nasýtenia filtra

Odsávač pary je vybavený funkciou, ktorá v pravidelných intervaloch upozorní používateľa, keď sú filtre nasýtené a je treba vykonať ich údržbu.

Signalizácia nasýtenia protitukového filtra: Pri vypnutom odsávači pary (OFF) všetky LED rýchlostí (výkonov) odsávania sa zasvietia na trvalo po dobu 40 sekúnd.

Signalizácia nasýtenia filtrov s aktívnym uhlím: Pri vypnutom odsávači pary (OFF) všetky LED rýchlosti (výkonov) odsávania blikajú po dobu 40 sekúnd.

Aktivácia signalizácie nasýtenia filtra s aktívnym uhlím: tá je normálne vypnutá, pre jej aktiváciu vypnite odsávač pary (OFF) a stlačte súčasne tlačidlá T3 a T5 na dobu dlhšiu ako 3 sekundy, LED L3 a L5 začnú blikať.

Pre deaktiváciu zopakujte operáciu, L3 a L5 sa zasvietia na stabilne.

Pri zapnutom odsávači pary (ON) stlačte tlačidlo T2 na dobu dlhšiu ako 2 sekundy, všetky LED sa nakrátko zasvietia.

Poznámka: Ak je to potrebné, zopakujte postup v prípade, že obe signalizácie (protitukový filter a filter s aktívnym uhlím) sú aktívne.

Údržba

Čistenie

Udržuje častice tukov pochádzajúcich z varenia.

Použite jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočte smerom hodinových ručičiek.

Kvôli odmontovaniu pootočte proti smeru hodinových ručičiek.

Výmena žiaroviek

Odavač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10-krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.
