REEF ISLAND IX/A/90X60 - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta nape	Otočna napa
Širina	90 cm
Globina	60 cm
Teža	26,5 kg
Materiali	Inox in steklo
Maksimalni pretok zraka	600 m³/h
Minimalni pretok zraka	255 m³/h
Minimalna raven hrupa	48 dB(A)
Maksimalna raven hrupa	64 dB(A)
Število hitrosti	3 hitrosti + intenzivni način
Nadzor	Na dotik
Osvetlitev	LED 2 x 2,5 W - 3 000 K - 381 lux
Energijski razred	A
Skupna absorbirana moč	205 W
Premer izpušne cevi	150 mm
Maščobni filter	Pralni aluminij
Indikator čiščenja filtra	Da
Minimalna razdalja električnih plošč	50 cm
Minimalna razdalja plinskih plošč	65 cm

Pogosto zastavljena vprašanja - REEF ISLAND IX/A/90X60 ELICA

Kakšna je minimalna razdalja, ki jo je treba upoštevati med napo in kuhalnimi ploščami?

Za indukcijske in sevalne plošče je minimalna razdalja 50 cm. Za plinske plošče mora biti vsaj 65 cm med kuhalno površino in spodnjim delom nape. Te vrednosti zahteva Elica iz varnostnih in zmogljivostnih razlogov.

Koliko stopenj sesanja ima REEF ISLAND IX/A/90X60?

Napa ima 3 stopnje, ki jih je mogoče izbrati prek na dotik občutljivih kontrol, ter intenzivni način za kuhanje, ki ustvarja veliko pare. Pretok zraka se glede na izbrano hitrost giblje od 255 do 600 m³/h.

Kako se sproži indikator za vzdrževanje filtrov?

REEF ISLAND ima vgrajen samodejni alarm za vzdrževanje: opozorilna lučka se prižge, ko je treba očistiti maščobni filter ali zamenjati ogleni filter (v načinu reciklaže). Po vzdrževanju držite namensko tipko nekaj sekund, da ponastavite indikator.

Kako očistiti aluminijasti maščobni filter?

Aluminijasti maščobni filter je pralen v pomivalnem stroju pri nizki temperaturi. Priporočljivo je, da ga čistite vsake 2 do 4 tedne glede na uporabo. Izogibajte se abrazivnim gobicam, ki bi poškodovale kovino.

Kakšen premer izpušne cevi je treba predvideti?

REEF ISLAND IX/A/90X60 je zasnovan za izpušno cev s premerom 150 mm. Prednost dajte togim cevem, da omejite izgube tlaka in optimizirate pretok zraka.

Ali lahko to napo uporabljamo v načinu reciklaže brez zunanje cevi?

Da, napa lahko deluje v načinu reciklaže, če namestite aktivni ogleni filter (prodaja se ločeno). Zrak se nato filtrira in ponovno vbrizga v prostor namesto, da bi bil odveden ven.

Ali je LED osvetlitev zamenljiva v primeru okvare?

Napa je opremljena z dvema LED lučkama po 2,5 W (3 000 K, 381 lux). V primeru okvare se obrnite na specializiranega prodajalca rezervnih delov (Spareka, Fixpart) za pridobitev združljivih LED modulov Elica.

Zakaj napa povzroča vibracije ali nenormalen hrup?

Nenavaden hrup pogosto povzroča slabo pritrjen maščobni filter ali zelo umazan filter. Preverite tudi, da je napa trdno pritrjena na strop in da cev ni zamašena ali pretirano upognjena. Če težava ne izgine, naj motor diagnosticira tehnik.

Ali je napa dobavljena z dekorativnim dimnikom?

Da, REEF ISLAND IX/A/90X60 je dobavljen s svojo teleskopsko inox dimniško cevjo, ki je vključena v paket. Vgradnjo in postavitev izpušne cevi do zunanje odprtine pa mora zagotoviti monter.

Kakšna je poraba električne energije tega aparata?

Skupna porabljena moč je 205 W (kombinirano motor in osvetlitev). Napa je razvrščena v energetski razred A, kar zagotavlja vsakodnevno nadzorovano porabo.

Ali lahko REEF ISLAND uporabljamo nad vokom ali zelo intenzivnim kuhanjem?

Da, intenzivni način doseže 600 m³/h, kar je dovolj za absorpcijo dima med kuhanjem na vok. Upoštevajte minimalno razdaljo 65 cm nad plinskimi gorilniki in aktivirajte največjo hitrost takoj, ko postane para pomembna.

Kakšne so natančne dimenzije te otočne nape?

REEF ISLAND IX/A/90X60 meri 90 cm v širino in 60 cm v globino. Izdelana je iz inoxa in stekla ter tehta 26,5 kg. Poskrbite za stropno strukturo, ki lahko prenese to obremenitev med montažo.

NAVODILA ZA UPORABO REEF ISLAND IX/A/90X60 ELICA

Filtr s aktivnim uhlikem (jen u filtračni verze)

Obr. 19

Tlačidlo ON/OFF osvetlenie

Signalizacija zasicenja filtara

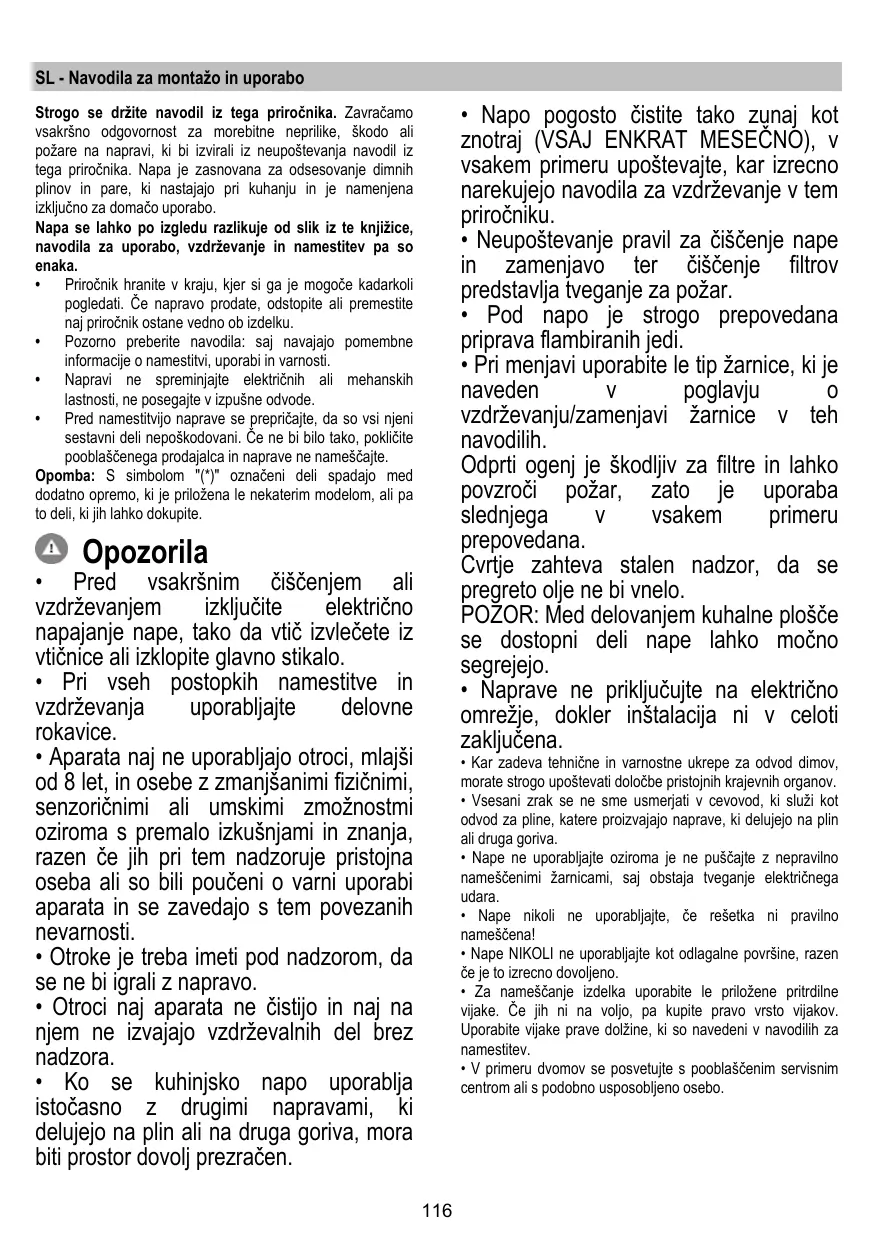

Strogo se drzite navodil iz tega prirocnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neuostoševanja navodil iz tega prirocnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nestajajo pri kuhanju in je namenjena izkljućno za domaco uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjizice, navodila za uporabo, vzdrlzevanje in namestitev pa so enaka.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
• Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.
  Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli neposkodovani. Če ne bi bilo takto,Pokličite pooblasčenega prodajalca in naprave ne namešćajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Opozorila

Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajane nape, tak da vtic izvlecete iz vticnice ali izklopite glavno stikalo.
Pri vseh postopkih namestitve in vzdrrzevanja uporabljajte delovne rokavice.
- Aparata rajne uporabljajo otroci, mlajsi od 8 let, in osebe z zmanjsanimi fizicnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen ce jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarosti.
- Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
- Otroci naj aparata ne Čistijo in naj na njem ne izvajajo vzdřevalnih del brez nadzora.
- Ko se kuhnjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku.
• Neuostoceanje pravil za ciscenje nape in zamenjato ter ciscenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip Žarnice, ki je naveneden v poglavju o vzdřevanju/zamenjavi Žarnice v teh navodilih.

Odprti ogenj je skodljiv za filtre in lahko povzroci pozar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POžOR: Med delovanjem kuhalne plošće se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

• Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, morate strogo upoštevat diolocbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljaje oziroma je ne pušćajte z nepravilno namešćenimi Žarnicami, są obstaja tveganje elektrčega udara.
• Nape nikoli ne uporabljajte, Če rešetka ni pravlno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.
• Za namešanje izdelka uporabite le prilozene pritrdline vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
  V primeru dvomov se posvetujte s pooblašćenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upostevate teh navodil, obstaja nevarnost elektricnega udara.
• Ne uporabljajte s programatorjem, casovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanje morebitnih negativnih poslednic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreči med komunalne opdadke, temveč odnesti na ustrezno zbirno mesto za recikliranje opdadne elektricne in elektronske opreme. Napravo zavržite skladno z lokalmimi predpisi, kim velajno na področju odaganja opdakov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obnite na ustrezno lokalno sluzbo, zbirni center komunalnih opdakov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjsate vpliv na okolje: Napo prizgite na minimali noci ON ob začetku kuhanja, in jo pustite, nj deluje tudi nekaj minut po koncu kuhanja. Hitrost povećajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le vizjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter toko ochrinite učinkovitost pri odpravljanju neprijetnih vonjav. Mašćobni(e) filter(re) ocistne po potrebi, ter toko ochrinite njegovo (njihovo) učinkovitost. Uporabite system cevi maksimalnih diametrov, navened v tem priročniku, ter toko optimizirajte učinkovitost in zmanjsajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Sesalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priklučno prirobnico.

POZOR!

Odvodna cev ni priložena napi in je je potrebno kupiti ločeno.
Premer odvodne cevi mora biti enak premeru spojega obročka.

POZOR!

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povezite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manji si premer, bo vplivala na zmanjsanje ueinkov sesanja in moeno poveeala hrupnost.

Zato za takel delovanje odklanjamo vsakrsno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjsa nujna dolžina.
! Cevovod naj ima cim manj krivin (največji kot upogiba: 90°).
I Izogbjte se izraztim spreembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanaega zraka so pred ponovnim vnosom v prostor odstranjeni mascoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namesititi dodatni filter na osnovi aktivnega oglia.

Instalacija

Minimalna razdalja med podporn o povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostre ne sme biti manjsa od 45cm pri elektrichnih stedilnikih in 50cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

! Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnjni naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnjni naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnegra razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim prikopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega narocite pri servisi službi.

Montaža

Pred pricetkom namestitve:

• Preverite, ali dimenzijee kupjenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, Če je/so prilozeni/ (gleje tudi ustrezni odstavek). Namestite ga/jih le, ČeŽelite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega prilozhenega materiala (na primer, ovojnice z vijaki, garancije itd.); Če je, ga odstranite in shranite.

Napi so prilozeni pritrdilni vlozki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenasata težo nape.

Delovanje

Upravljanes6tipkami

Tipka za izbiro najvishe hitrosti (sesalna moč)
- trajanje 5 minut: nastavi se intenzivna moč delovanja nape, po poteku 5 minut pa se ponovno vzpostavi prejsnja nestavitev.

Tipka za izbiro visoke hitrosti (sesalna moč)

Tipka za izbiro srednje visoke hitrosti (moč delovanja) - utripanje svetilke označuje, da je treba oprati ali zamenjati ogreni filter. Ta signalizacija je obicajno deaktivirana. ČeŽelite signalizacijo aktivirati, pritsinje tipko 0 in jo zadržće pritsinjeno 3 sekunde, da izklujčite elektroniko.

Zatem socasno pritsinite tipki 1 in 2 ter ju zadržite pritsinjeni 3段时间. Sprva utripa Same tipka 1, nato pa pričneta utripati obe tipki 1 in 2 vznak aktivacije signalizacije. ČeŽelite signalizacijo deaktivirati, ponovite postopek. Sprva bosta utripali tipki 1 in 2, nato pa le tipka 1 vznak deaktivacije signalizacije.

Tipka za izbiro nizke hitrosti (sesalna moč) - utripajoca oznacuje, da je treba oprati maschobni filter.

Tipka izklop (OFF) motorja (stand by) - Izklop elektronike - Ponastavitev signalizacije pranja/zamenjave filtrov

IZKLJUCITEV (OFF) MOTORJA

Kratko pritisnite za izklop motorija.

PONASTAVITEV SIGNALIZACIJE FILTROV

Z vklučeno napo, po cisćenju oziroma menjavi filtrov, pritsnite tipko in jo zadržite pritsinjeno, dokler se ne oligasi zvočni signal. Utripajoča LED svetilka 1 (mašćobni filter) ali 2 (ogleni filter) preneha utripati.

IZKLOPE ELEKTRONIKE

Pritisnite tipko in jo zadržite pritsnjeno 3\ sekunde, da izključi se elektronika, ki upravljanapo.

Ta funkcija je uporabna pri cischenu nape.

Za ponovno vkljucitev elektronike zadošca ponoviti postopek.

V primeru morebitnih nepravilnosti delovanja, preden se obrnete na servisno sluzbo, za vsaj 5 sekund izklučite elektricno napajanne naprave, takao da vtič izvlečete iz vtičnice in ga nato ponovno vstavite. Če bi se nepravilno delovanje nadaljevalo, se obrnite na servisno sluzbo.

Model z nadzorno plošco s 5 gumbi

T1. Tipka ON/OFF za vklop in izklop luči (LED dioda L1 sveti)
T2. Tipka OFF - tipka za izbiro 1. stopnje hitrosti (moči) delovanja (LED dioda L2 sveti)
T3. Tipka za izbiro 2. stopnje hitrosti (moči) delovanja (LED diodi L2+L3 svetita)
T4. Tipka za izbiro 3. stopnje hitrosti (moči) delovanja (LED diode L2+L3+L4 svetijo)
T5. Tipka za izbiro intensivne stopnje hitrosti (moči) delovanja (LED diode L2+L3+L4 svetijo + LED dioda L5 utripa) - trajanje 5 minut - zatem se napa samodejno nastavi na 2. stopniohitrosti (moči) delovanja

Izklop nape z zakasnitvijo (LED diode utripajo):

Nastaviti je mogoče izklop nape (OFF) z zakasnitvijo. To storite takto, da znova pritisnete tipko za izbiro stopnej hitrosti (moči) delovanja nape, ki je v danem trenutku izbrana, in jo zadržite pritsnjeno vec kot 2 sekundi.

Izbirati je mogoče med naslednjimi časi izklopa z zakasnitvjo:

1. stopnja hitrosti (moči) delovanja: 20 minut
2. stopna hitrosti (moči) delovanja: 15 minut
3. stopna hitrosti (moči) delovanja: 10 minut
   Intenzivna stopnja hitrosti (moči) delovanja: 5 minut

Indikator zasicenosti filtrov

Napa ima posebno funkcojo, ki v rednih casovnih presledkih opozori uporabnika na zasičenost filtrrov in na potrebo po njihovem cisćenju oziroma zamenjavi.

Indikator zasičenosti masčobnega filtra: Ko je napa izklučena (OFF), se vse LED diode hitrosti (moči) delovanja prizgejo in stalno svetijo 40 sekund.

Indikator zasičenosti filtra z aktivnim ogljem: Ko je napa izklučena (OFF), vse LED diode hitrosti (moči) delovanja utripajo 40 sekund.

Omongocenje indicatorjza zasiencosti filtra z aktivnim ogljem: ta je obicajno onemogocen; ce ga ze lite omogociti, izkjučite napo (OFF) in socasno pritsnite tipki T3 in T5 ter zu zadržte pritsnjeni vec kot 3 sekunde. LED diodi L3 in L5 začeta utripati.

Čeželite indicator onemogociti, ponovite zgornji postopek; LED diodi L3 in L5 stalno svetita.

Ponastavitev indicatorja zasičenosti filtrov

Ko je napa vklučena (ON), pritisnite tipko T2 in jo zadržite pritsnjeno več kot 2 sekundi; vse LED diode krako zavetijo.

Opomba: po potrebi ponovite postopek, ce sta omogocena oba indicatorja zasičenosti (mašćobnega filtra in filtra z aktivnim ogljem).

Vzdrževanje

Cischenje

Za cischenje uporabljate IzKLJUCNO vlažno krpo, navlazeno z nevtralnim detergentom. ZA cischenje NE UPORABLJAJE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljate izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJE ALKOHOLA!

Mašćobni filter

Slika 10a-20

Zaustavlja mascobne delce, ki nestajajo pri kuhanju.

Ocistiti ga je treba enkrat mesecno (ali takrat, ko system, ki zaznava zasicenost filtrov -ce je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z ne agresivnimi detergenti, rochno ali v pomivalnem stroju pri nizki temperaturi s katkim ciklom.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrinne značilnosti se nikakor ne spremenijo.

Za demontazo mascobnega filtra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno različico) Sl. 19

Zadržuje neprijjetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se obicajno zamaşi po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti ciscenja protimašćobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno izsystema za ugotavljanje zamašitve filtrov, Če je to prevideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran name-site po en ogleni filter, takao de prekrijeta obe zašćtni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontazo obnite rocaj v nasprotni smeri urinea kazalca.

Zamenjiva zarnic

SI. 22

Napa ima systemd osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljišoŽivljensko dobo vprimerjavsklasicnimižarnicami ter 90% prihranek elektricne energije.

Za zamenjavo zanic se obnite na pooblascenega serviserja in prodajalca rezervnih delov.

Strogo se pridrzavajte uputstava koje donosi ovaj prisucnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili pozar na aparatu koji proizlaze iz nepostivanja uputstava koje donosi ovaj prisucnik. Kuhinjska napa ima funkcjju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.

Vanjski izgled kuhinjske nape se moze ponesto razlikovati od onog sto smo opisali i ilustrirali u crtezima ovog prisucnika, ali u svakom slucaju uputstva za uporabu, oderzavanje iste i instalacija ostaju nepromijenjena.

Vazno je sačuvati ovaj prisćnik da biste ga mogli konzultirati u svakom trenutku. U slučaja da prodate ovaj proizvod,Poklonite ili da se preselite uvjerite da on bude uvijek zajedno sa proizvodom.
- Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti.
- Ne izvršavajte nikakve mehaničke ili elektrICIne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje.
- Prijne nego što počnete s instalacijom aparata, uvjerite se da nijedna componenta裾 ošćena. U suprotnom slučaju, kontaktirajte trgovc i ne nastavlajte s instalacijom.

Signalizacija zasicenja filtara
