REEF ISLAND IX/A/90X60 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Gartraukio tipas	Salos gartraukis
Plotis	90 cm
Gylis	60 cm
Svoris	26,5 kg
Medžiagos	Nerūdijantis plienas ir stiklas
Maksimalus oro srautas	600 m³/h
Minimalus oro srautas	255 m³/h
Minimalus triukšmo lygis	48 dB(A)
Maksimalus triukšmo lygis	64 dB(A)
Greiciu skaicius	3 greičiai + intensyvus režimas
Valdymas	Jutiklinis
Apšvietimas	LED 2 x 2,5 W - 3 000 K - 381 liuksai
Energijos klasė	A
Bendra suvartojama galia	205 W
Vamzdžio skersmuo	150 mm
Riebalų filtras	Plaunamas aliuminis
Filtro priežiūros signalas	Taip
Minimali indukcinių/švytinčių plokščių atstumas	50 cm
Minimalus atstumas nuo dujinių plokščių	65 cm

Dažnai užduodami klausimai - REEF ISLAND IX/A/90X60 ELICA

Kokį minimalų atstumą reikia laikytis tarp gartraukio ir kaitlentės?

Indukcinėms ir spinduliuojančioms kaitlentėms minimalus atstumas yra 50 cm. Dujinėms kaitlentėms turi būti bent 65 cm tarp viryklės paviršiaus ir gartraukio apačios. Šios vertės yra nustatytos Elica dėl saugumo ir efektyvumo priežasčių.

Kiek greičių turi REEF ISLAND IX/A/90X60?

Gartraukis turi 3 greičius, kuriuos galima pasirinkti per jutiklinius valdiklius, ir intensyvų režimą dideliam garų kiekiui. Greitis svyruoja nuo 255 iki 600 m³/h, priklausomai nuo pasirinkto greičio.

Kaip įjungiamas filtrų priežiūros indikatorius?

REEF ISLAND turi automatinį priežiūros aliarmą: lemputė užsidega, kai reikia išvalyti riebalų filtrą arba pakeisti anglies filtrą (perdirbimo režimu). Po priežiūros, kelias sekundes laikykite specialų mygtuką, kad iš naujo nustatytumėte indikatorių.

Kaip valyti aliuminio riebalų filtrą?

Aliuminio riebalų filtras yra plaunamas indaplovėje žemoje temperatūroje. Rekomenduojama jį valyti kas 2-4 savaites, priklausomai nuo naudojimo. Venkite abrazyvinių kempinių, kurios gali pažeisti metalą.

Kokio skersmens išmetimo kanalą reikia numatyti?

REEF ISLAND IX/A/90X60 yra sukurta naudoti su 150 mm skersmens kanalu. Rekomenduojama naudoti standžius kanalus, kad sumažintumėte slėgio nuostolius ir optimizuotumėte ištraukimo greitį.

Ar galima naudoti šį gartraukį perdirbimo režimu be išorinio kanalo?

Taip, gartraukis gali veikti perdirbimo režimu, jei įmontuotas aktyvios anglies filtras (parduodamas atskirai). Tuomet oras yra filtruojamas ir grąžinamas į patalpą, o ne išmetamas į išorę.

Ar LED apšvietimas gali būti pakeistas gedimo atveju?

Gartraukis turi 2 LED lemputes po 2,5 W (3 000 K, 381 liuksai). Gedimo atveju, kreipkitės į specializuotą atsarginių dalių pardavėją (Spareka, Fixpart), kad gautumėte Elica suderinamus LED modulius.

Kodėl gartraukis skleidžia vibracijas ar neįprastus garsus?

Neįprasti garsai dažnai sukelia netinkamai įstatytas riebalų filtras arba jis yra labai nešvarus. Taip pat patikrinkite, ar gartraukis tvirtai pritvirtintas prie lubų ir ar kanalas nėra užsikimšęs arba per daug susilenkęs. Jei problema išlieka, kreipkitės į techniką dėl variklio diagnozės.

Ar gartraukis tiekiamas su dekoratyviniu kaminu?

Taip, REEF ISLAND IX/A/90X60 tiekiama su teleskopiniu nerūdijančio plieno kaminu, kuris yra įtrauktas į komplektą. Išmetimo kanalą išoriniam išėjimui turi numatyti ir įrengti montuotojas.

Koks yra šio prietaiso elektros suvartojimas?

Bendra galia yra 205 W (variklis ir apšvietimas kartu). Gartraukis yra energijos klasės A, kas užtikrina kasdienį suvartojimo kontrolę.

Ar galima naudoti REEF ISLAND virš wok arba intensyvaus kepimo?

Taip, intensyvus režimas pasiekia 600 m³/h, kas yra pakankama sugerti kepimo garus virimo wok metu. Laikykitės minimalaus 65 cm atstumo virš dujinių degiklių ir įjunkite maksimalų greitį, kai garai tampa intensyvūs.

Kokie yra tikslūs šio salinio gartraukio matmenys?

REEF ISLAND IX/A/90X60 yra 90 cm pločio ir 60 cm gylio. Jis pagamintas iš nerūdijančio plieno ir stiklo, sveria 26,5 kg. Užtikrinkite, kad lubų struktūra būtų pajėgi išlaikyti šią apkrovą montuojant.

NAUDOJIMO INSTRUKCIJA REEF ISLAND IX/A/90X60 ELICA

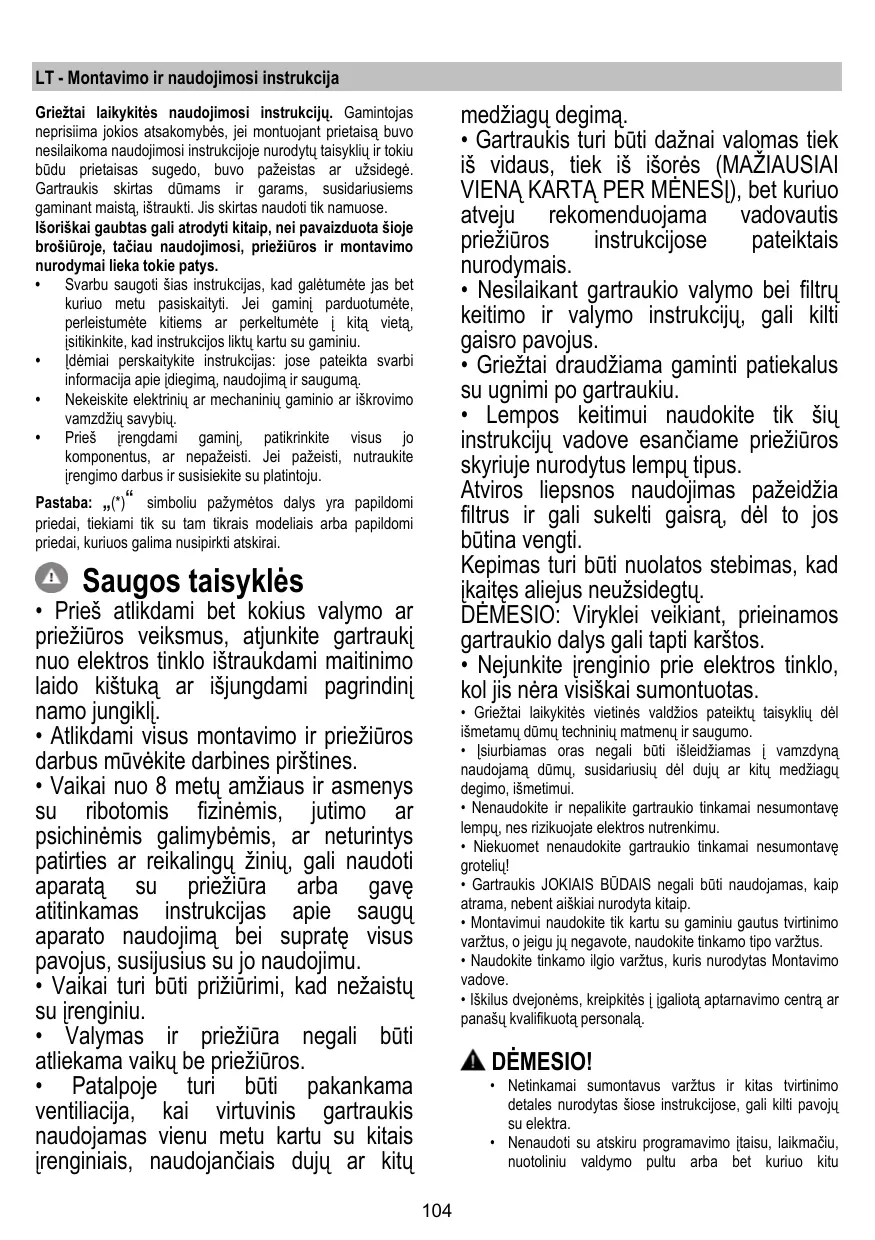

LT - Montavimo ir naudojimos instrukcija

Grieztai lakykites naudojimos instrukciju. Gamintojas neprisiima jokios atsakomybés, jei montuojant prietaisa buvo nesilaikoma naudojimos instrukcjoje nurodyt atsykiyir tokuì būdu prietaisas sugedo, buvo pažeistas ar uźsideg. Gartraukis skirtas dumams ir garams, susidariuisms gaminant maista, išraukti. Jis skirtas naudit tok nuamose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiuroje, taciau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti sias instrukcjjas, kad galétuméte jas bet kuriuo metu pasiskaityti. Jei gamin' parduotuméte, perleistuméte kitiems ar/perkeltuméte i kitayiota, jsitikinkite, kad instrukcjisos liktu kartu su gaminiu.
- Idémiai perskaity kite instrukcjias: jose pateikta svarbi informacija apie idiegima, naudojima ir sauguma.
- Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
- Pries iengdami gaminj, patikrinkite visus jo componentus, ar nepazeisti. Jei paazeisti, nutraukite iengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymétos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

Pries atlikdami bet kokius valymo ar prieziuros veiksmus, atjunkite gartraukj nuo elektros tinklo iStraukdami maitinimo laido kiistuka ar isjungdami pagrindinj namojungikli.
- Atlikdami visus montavimo ir prieziūros darbus mūvěkite darbines pirstines.
- Vaikai nuo 8 metu amziaus ir asmenys su ribotomis fizinémis, jutimo ar psichinemis galimybémis, ar neturintys patirties ar reikalingužiniu, gali naudoti aparata su prieziura arba gave atitinkamas instrukcijas apie saugu aparato naudojima bei suprata visus pavojus, susijusius su jo naudojimu.
- Vaikai turi buti prižiūrimi, kad nežaistu su irenginiu.
- Valymas ir prieziura negali buti atliekama vaiku be prieziuros.
- Patalpoje turi buti pakankama ventiliacija, kai virtuvinis gartraukis naudiojas vienu metu kartu su kitais irenginiais, naudiojanciais duju ar kitu

medziagdegima.

• Gartraukis furi buti daznai valomas tiek is vidaus, tiek is i sores (MAZIAUSIAI VIENA KARTA PER MENES), bet kuriuo atveju rekomenduojama vadovautis prieziuros instrukcjose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrug keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
  Grieztai draudziama gamintipatiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik siq instrukciju vadove esanciame prieziuros skyriije nurodytus lempu tipus.

Atviros liepsnos naudojimas pazeidzia filtrus ir gali sukelti gaisra, del to jos būtina vengti.

Kepimas turi buti nuolatos stebimas, kad ikaites aliejus neuzsidegtu.

DEMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite jrenginio prie elektros tinklo, koljis nera visiskai sumontuotas.

Grieztai laikykites vietinés valdžios pateiktu taisykiu del ismetamu dumu techniniu matmenu ir saugumo.
- Isiurbiamasoras negali buti isleidziamas i vamzdyna naudojama dmu, susidariusu del duju ar kitu medziagdegimo,ismetimui.
- Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempu, nes rizikuojate elektros nutrenkimu.
- Niekuomet nenaudokite gartraukio tinkamai nesumontave grotiliu!
- Gartraukis JOKIAIS BUDAIS negali buti naudojas, kaip atrama, nebent aiskiai nurodyta kitaip.
- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varztus, o jeigu ju negave, naudokite tinkamo tipo varztus.
- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
- Iškilus dvejonëms, kreipkitës i igaliota aptarnavimo centra ar panašu kvalifikuota personala.

DÉMESIO!

• Netinkamai sumontavirus varžtus irKitas tvirtinimodetales nurodytas siose instrukcjose, gali kilti pavojsu elektra.
• Nenaudoti su atskiru programavimo itaisu, laikmaciu, nuotoliniu valdymo pultu arba bet kuriuokoitu

automatiskai suaktyvinamu prietaisu.

Sis prietaisas pažymétas remiantis ES Direktyva 2012/19/EC dé elektrós ir elektronínes irangos attleku. (EE| attleku). Pasirūpindamas, kad sis gaminys bute išmestas tinkamai, vartotojas pada edsvengti neigiamu pasekmiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad sis gaminys neturi buti priskiriamas buitinenms atlekoms, o turi buti pristatyatas i tam tikra atlieku surinkimo punkta elektriniu ir elektroniniu aparatu pakartotiniam panaudojimui. Gaminji ismeskite laikydamiesi vietiu atlieku salinimo normu. Noredami gauti daigiau informacios apie sio gaminio apdorojima, rinkima ir pakartotinji panaudojima, kreipkites i specialia vietine jstaiga, buitiu atlieku rinkimo centra ar parduotuve, kurjoe gaminys buvo pirktas.

Prietaias suprojektuotas, išbandyas ir pagamantas pagal:

• Suga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveiki aplinkai: Kai pradedate virti, junkite gartrauki, nustatykite maziausja greiti ir, baige virti, palikite ji veikti dar kelioms minutems. Padidinkite greiti tik tuomet, jei susikaupia dung dumu ar garu, o forsuotaja veiksena naudokite tik krašutiniais atvejais. Kad išlaikytumete kvapu sugérimo efektyvmä, keiskite angles filtr(-us). Kad išlaikytumete riebalu filtro(-us) veiksminguma, valykite ji (juos). Naudokite didžiausio siame vadove nurodyto skersmens kanalus, kad išlaikytumete prietaiso efektyvmä ir sumažintumete jo sklearnidžiama triuksma.

Naudojimas

Gaubtas gali buti naudiojas oro istraukimo i isore rezimu arba vidinés recirkuliacjos filtravimo rezimu.

Versija su siurbimo iranga

Garai isstumiami [isore per iskrovos vamzdi, pritvirtinta prie junges.

DÉMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai.
Vamzdžio skersmuo privalo atitiki sujungimoŽiedoskersmeni.

DÉMESIO!

Jei gaube yra anglies filtru, juos reikia išimi.
Prijungti gaubtă prie išvedamuju vamzdžiu ir išvedamuju angu sienojé, kuriu skersmuo atitiku sandarinimo flansa.

Jei nutekéjimo Žarnos ir angos sienoj yra mažesnio skersmens,sumažeja traukiamoji geba ir stipriai padideja triukšingumas.

Gamintojas neprisiima su tuo susijusios atsakomybes.

Naudokite pakankamo ilgio vamzdj.
! Naudokite kuo tiesesnj vamzdj (didziausias vamzdzio nuokrypio kampas - 90°).
! Stenkitures iś esmŚnekeisti vamzdżiu sekcjju.

Versija su filtru

Pries patekdamas kambar, jtraukiamasoras nuriebalinamamas irdezodoruojamas. Noredami naudotis sios verssjos filtru, privalote idiegti papidoma filtrvimo aktyviaja anglimi systema.

Irengimas

Jei virykle elektré, mažiausias atstumas tarp virykles kaitlentes paviršiaus ir Žemiausios virtuvinio gaubto dalies turi buti 45cm, o jei virykle dujiné ar kombiniota - 50cmo jei virykle dujiné ar kombiniota.

Jei dujinés viryklés i'rengimo instrukcjoje nurodomas didesnis atstumas, butina tai atsižvelgi.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitiki Itampa, nurodyta etiketeje, priklijuotoje gaubto viduje. Jei yra kistukas, reikia ijungti gaubta I Rozete, atitinkancia galojancius nuostatus ir esancia prieinamoje vietoje net ir po gaubto idegimo. Jeigu kistuko (yra numatyas tiesioginis prijungimas prie elektros srovses) arba nera rozetes prieinamoje vietoje net ir po gaubto idegimo, yra naudojamas dvipolis jungiklis, pagal visas idegimo taisykles uztikrinantis visiska atsijungima nuo elektros tinklo per aukstos tampos atveju.

DÉMESIO!

Pries vél prijungdami gaubta prie elektros maitinimo tinklo ir patikrindami, arjis tinkamai veikia, visada jsitikinkite, ar tinklo kabelis tinkamai jmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebejote, kad kabelis yra pazeistas, nedelsiant kreipkites i technines pagalbos centra del kabelio keitimo.

Montavimas

Pries pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
  Pašalinkite aktyviosios angliae filtra (-us), jeijis (jie) yra komplekte, (taip pat ziúrekite atitinkama pastraipaj). Ji (juos) reikia jmontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gahto viduje nera irangos detaliu (pavyzdziui, maišeliu su varžtais, garantiju ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistai, pritaikty daugumai senu/lubu, vis tiek reikia iskiviesti kvalifikuota specialista, kuris

patikrintu, ar medziagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi buti pakankamai storos, kad išlaikytu gaubto svor.

Veikimas

6 mygtuky valdymo pultelis

Noredami pasirinkti gaubto fungcjjas, spauskite atitinkamos komandos mygtuka.

Apšviétrimo ijungimo/ɪsjungimo mygtukas ON/OFF

Intensyvaus greicio (ištraukimo galios) nustatymo mygtukas, trukme - 5 minutës: gaubtas ijungia šiuo galingumu ir praëjus 5 minutëms, persijungia i anksciu nustatyra režima.

Didelio greicio (iStraukimo galios) nustatymomygtukas

Vidutinio greicio (istraukimo galios) nustatymomygtukas, kaijis mirksi, reiskia, kad angliesfiltrra reikia iplauti ar pakeisti. Paprastai sissignalas yra isjungtas. Noredami jungti signala,isjunkite visus elektroninius elementus,paspaudami mygtuka 0ir laikydami jjnuspaude 3 sekundes.

Atlike s1 veiksma, paspauskite vienu metu mygtukus 1 ir 2 ir laiky kite nusaude 3 sekundes, i5 pradzi mirkse ts tik mygtukas 1, po to prades mirkseti abu mygtukai 1 ir 2, tai reiska, kad signalas jungtas. Nordami isjungti signala, pakartokite pirmiau aprasytus veiksmus. i5 pradzi mirkse msgtukai 1 ir 2, po to prades mirkseti tik mygtukas 1, tai reiska, kad signalas isjungtas.

Mazo greicio (iStraukimo galios) nustatomy mygtukas: kaijis mirksi, reiskia, kad reikia isplauti riebalu filtr.

Variklio isjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtru plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO ISJUNGIMAS OFF

Atlike filtru prieziros darbus ir ijunge gaubta,
paspauskite ir laiky kite nuspaude mygtuka, kol
isgirsite garso signala. Mirksintis svesos diodas 1 (riebalu filtras) arba 2 (angliae filtras)
nustos mirkseti.

ELEKTROS ATJUNGIMAS

Mygtuka laiky kite paspaude 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Si funkcija gali praversti valant gaminj.

Nordami vel ijungti elektra, pakartokite veiksma.

Galimviekimo sutrikum atveju, pries kreipdamiesi j specialista,bent 5 sekundem isjunkite aparata is elektros tinklo istraukdami kiStuka, po to vel jjunkite. Tuo atveju, jei veikimo sutrikimas neisnyktu, kreipkites pagalbos j specialistus.

Modelis, kurio skyde yra 5 mygtukai

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Šviesu J.J./ISJ. mygtukas (dega švios diodas L1)
T2. ISJ. mygtukas - 1 ištraukimo greicio (galingumo) pasirinkimo mygtukas (dega šviesos diodas L2)
T3. 2 istraukimo greicio (galingumo) pasirinkimo mygtukas (dega svesos diodai L2+L3)
T4. 3 istraukimo greicio (galingumo) pasirinkimo mygtukas (dega šviesos diodai L2+L3+L4)
T5. Intensyvaus istraukimo greicio (galingumo) pasirinkimo mygtukas (dega sviesos diodai L2+L3+L4 + mirksi sviesos diodas L5)-veikia 5 minutes, kurioms praejus, gaubtas automatiskai persijungia 2 istraukimo greiti (galinguma).

Gaubto isjungimo uždelsimas (mirksi šviesos diodai):

Galima nustatyti gaubto ijsungimo (ISJ.) uždelsima, dar karta, paspaudžiant jjungto greicio (galingumo) mygtuka ir laikant jj. nuspaudus ilgiau nei 2 sekundes.

Galimas ijsungimo uzdelsimo laikas:

1 iStraukimo greitis (galingumas): 20 minučiu
2 ištraukimo greitis (galingumas): 15 minuci
3 iStraukimo greitis (galingumas): 10 minučiu
Intensyvus ištraukimo greitis (galingumas): 5 minutës

Filtru pris isotinimo signalas

Gaube yra numatyta funkocja, kurios déka naudotojas ispējamas apie filtru prisisotinima ir butinybe atliki ju prieziura.

Riebalu filtro prisisotinimo signalas: esant isjungtam gaubtui (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai isjungia ir dega 40 sekundziu.

Akyviosos angies filtro prisisotinimo signalas: esant isjungtam gaubtui (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai jsjungia ir mirksi 40 sekundziu.

Aktyvios angies filtro prisisotinimo signalo ijungimas: paprastai si fungcja yra ijsjungta, noredami ja jungti, ijsjunkite gaubta (ISJ.), vienu metu paspauskite ir laiky kite nuspaude mygtukus T3 ir T5 ilgiau nei 3 sekundes, sviesos diodai L3 ir L5 pradés mirkseti.

Nordami isjungti funkcjja, pakartokite veiksmus, tuomet sviesos diodai L3 ir L5 jsijunga ir dega nemirksedami.

Filtru prisisotinimo signalo šalinimas:

Esant jungtam gaubtui (J.). paspauskite mygtuka T2 in laikykitne nuspaude ilgiau nei 2 sekundes, visi sviesos diodai trumpam isijungs.

Pastaba: esant būtinybei, pakartokite veiksmus, jeigu isjungé abu (riebalu filtro ir aktyviosios anglies filtro) prisisotinimo signalai.

Prieziura

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENU AR INSTRUMENTU!

Nenaudokite abrazyviniu valymo priemoniu. NENAUDOKITE SPIRITO!

Nuroliebalu saugantis filtras

10a-20 pav.

Pridekite po viena filtrprie kiekvieno sono, padengdami variklio diska apsaugancias groteles, po to pasukite juos laikrodzio rodyklés kryptimi.

Nordami nuimti filtrus, pasukite kiekviena filtra pries laikrodzio rodykle.

Lempu keitimas

22 pav.

Gartraukyje jrengta diodu technologijos apsvietimoystema. Diodai uztikrina optimalu apsvietima, be to, ju naudojimo laikas iki 10 kartu ilgesnis nei tradicini lempuci, taigi sutauboma 90% elektrros energijos.

Dél lempu pakeitimo, susisiekite su atsarginiu daliu autorizuotu centru.
