Tipo de coifa	Coifa de ilha
Largura	90 cm
Profundidade	60 cm
Peso	26,5 kg
Materiais	Inox e vidro
Fluxo de ar máximo	600 m³/h
Fluxo de ar mínimo	255 m³/h
Nível de ruído mínimo	48 dB(A)
Nível de ruído máximo	64 dB(A)
Número de velocidades	3 velocidades + modo intensivo
Controles	Táteis
Iluminação	LED 2 x 2,5 W - 3 000 K - 381 lux
Classe energética	A
Potência total absorvida	205 W
Diâmetro do duto de exaustão	150 mm
Filtro de gordura	Alumínio lavável
Alarme de manutenção do filtro	Sim
Distância mínima placas de indução / radiante	50 cm
Distância mínima placas a gás	65 cm

Perguntas frequentes - REEF ISLAND IX/A/90X60 ELICA

Qual é a distância mínima entre a coifa e os fogões?

Para fogões de indução e vitrocerâmicos, a distância mínima é de 50 cm. Para fogões a gás, é necessário pelo menos 65 cm entre a superfície de cozimento e a parte inferior da coifa. Esses valores são impostos pela Elica por razões de segurança e desempenho.

Quantas velocidades de sucção possui a REEF ISLAND IX/A/90X60?

A coifa possui 3 velocidades selecionáveis através dos comandos táteis, além de um modo intensivo para cozimentos que geram muito vapor. O fluxo varia de 255 a 600 m³/h, dependendo da velocidade escolhida.

Como é acionado o indicador de manutenção dos filtros?

A REEF ISLAND possui um alarme de manutenção automática: uma luz acende quando o filtro de gordura precisa ser limpo ou quando o filtro de carvão (em modo recirculação) precisa ser substituído. Após a manutenção, mantenha pressionado o botão dedicado por alguns segundos para reiniciar o indicador.

Como limpar o filtro de gordura de alumínio?

O filtro de gordura de alumínio é lavável na lava-louças em baixa temperatura. Recomenda-se limpá-lo a cada 2 a 4 semanas, dependendo do uso. Evite esponjas abrasivas que podem danificar o metal.

Qual diâmetro de duto de exaustão deve-se prever?

A REEF ISLAND IX/A/90X60 é projetada para um duto de exaustão de 150 mm de diâmetro. Prefira dutos rígidos para limitar perdas de carga e otimizar o fluxo de sucção.

É possível usar essa coifa em modo recirculação sem duto externo?

Sim, a coifa pode funcionar em modo recirculação desde que um filtro de carvão ativado (vendido separadamente) seja instalado. O ar é então filtrado e reinjetado na sala, em vez de ser evacuado para o exterior.

A iluminação LED é substituível em caso de falha?

A coifa está equipada com 2 spots LED de 2,5 W (3.000 K, 381 lux). Em caso de falha, entre em contato com um revendedor especializado em peças de reposição (Spareka, Fixpart) para obter os módulos LED compatíveis com Elica.

Por que a coifa produz vibrações ou ruído anormal?

Um ruído incomum é frequentemente causado por um filtro de gordura mal encaixado ou muito sujo. Verifique também se a coifa está bem fixada ao teto e se o duto não está obstruído ou excessivamente dobrado. Se o problema persistir, peça para um técnico diagnosticar o motor.

A coifa é entregue com a chaminé decorativa?

Sim, a REEF ISLAND IX/A/90X60 é entregue com sua chaminé telescópica em inox incluída no conjunto. O duto de exaustão para a saída externa ainda precisa ser previsto e instalado pelo instalador.

Qual é o consumo elétrico deste aparelho?

A potência total absorvida é de 205 W (motor e iluminação combinados). A coifa é classificada como classe energética A, o que garante um consumo controlado diário.

Pode-se usar a REEF ISLAND acima de um wok ou de uma cocção muito intensa?

Sim, o modo intensivo atinge 600 m³/h, suficiente para absorver fumos de uma cocção em wok. Certifique-se de respeitar a distância mínima de 65 cm acima dos queimadores a gás e ative a velocidade máxima assim que os vapores se tornarem significativos.

Quais são as dimensões exatas desta coifa de ilha?

A REEF ISLAND IX/A/90X60 mede 90 cm de largura e 60 cm de profundidade. É feita em inox e vidro, com um peso de 26,5 kg. Preveja uma estrutura de teto capaz de suportar esse peso durante a instalação.

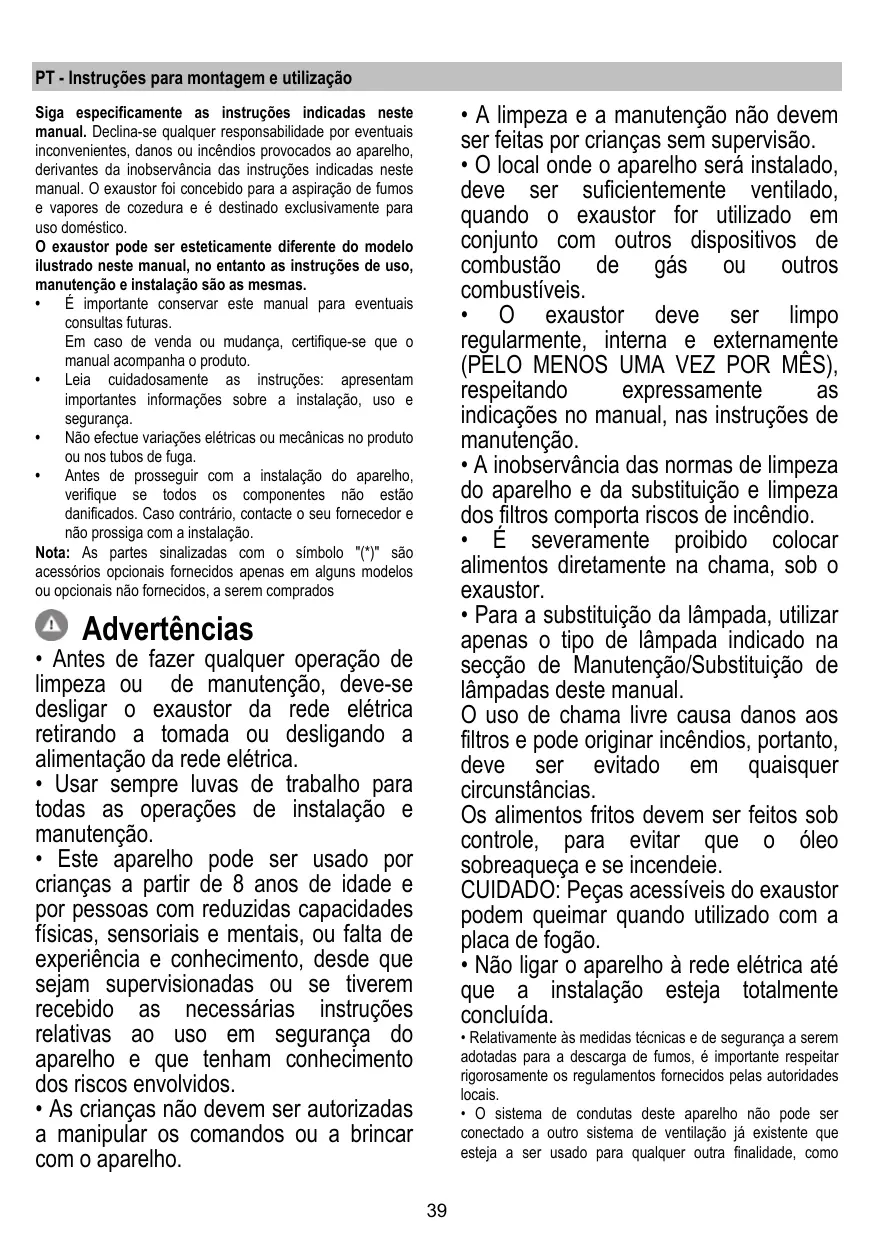

MANUAL DE UTILIZADOR REEF ISLAND IX/A/90X60 ELICA

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso domestico.

O exaustor pode ser estetricamente差别do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: fazer aestrutura,usese segurarca.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário,��e o seu fornecedor e não prossiga com a instalação.

Note: As partes sinalizadas com o símbolo " (*) " são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham conhecelto dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à redeétrica às que a instalação está a totalmente conclusão.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como

descarga de fimos de aparehos a gás ou outros combustíveis.

• Não utilizes ou除去 o exaustor sem lamypadas corretamente montadas, devo ao possivel risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnico especialico.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolycos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Esteaporee 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, está aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O síbolo —— no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdicos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilizescão correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais eles minutos antes ter terminado. Augente a velocidade sente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficciencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficciencia. Use o diametro maximalo doSYSTEMA de conduitas indicado ntheste manual para optimizar a eficencia e minimizar o ruido.

Uso

O exhaustor é fabricado para ser utilizes na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possible de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes dratasicas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicularà base de carvo atrcido.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogõesétricos e 50cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, postedem zona accesivel, mesmo depositaDSL installation. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona accesivel, mesmo depositaDSL installation, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalacao.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifacar o seu funciona, e verificar se o cabo de rede está montado corretoamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um便秘 ao service de assistência técnica.

Montagem

Antes de.iniciar a instalacao:

• Verficar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão ativado (*) se fornecidos (ver también o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcimiento

Para seleccionar as funções da coífa boa tocar os comandos.

Tecla ON/OFF luz

Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 Minutes: a coifa programa está potência e no fim dos 5关键时刻 para a programação anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o FILTER de carvão Activado. Esta sinalização normalmente está desactivada, para ativar a sinalização, excluiar a eletrónica pressionando por 3 segundos a tecla 0.

Successamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segundos ao inico piscaraapanasuma tecla "1a seguir ambas 1e 2 para indicar a ativacao. Repita a operationao para desativar a sinalização, antes piscarao as teclas 1 e 2 entao piscaraapanas a tecla 1 para indicar a desativacao.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o FILTER gorduras.

Tecla OFF motor (stand by) - Exclusao da Electrónica - Reset - sinaliza lavagem/substituacao filtros.

OFF MOTOR

Pressionar brevemente para desigar o motor. RESET SINALIZACAO FILTROS

Quando acesa a coifa,(before de haver executado a manutenção dos filtros, pressione a teça até que se ouça um sinai acústico. O led lampejante 1 (filtró de gordura) ou 2 (filtrde carvo) para de piscar.

EXCLUSÉO DA ELECTRónICA

Para reinserir a electrónica bastardá repetir a operação.

Se o exaustor não funciona correctamente, retiring a ficha para desigá-lo por um breve periodo da rede elétrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência técnica. Se o problema de acontecimiento persistir, contacte o service de assistência.

Modelo com botoira com 5 teclas

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tecla ON/OFF luzes (Led L1 aceso)
T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 acesso)
T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acemos)
T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acemos)
T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 acessos + Led L5 piscando) - duração de 5 minutos - antes o qual o exaustor returna automaticamente para a velocidade (potência) de aspiração 2.

Desligamento programado do exaustor (Led piscando):

É possible programar o desligamento automatico do exaustor (OFF) pressionando novamente por mais de 2 segundos na tecla da velocidade (potência) de aspiração que está ativa no momento.
Os tempos de desligamento automatico disponible, são:
Velocidade (potencia) de aspiracao 1:20 minutos
Velocidade (potencia) de aspiracao 2: 15 minutos
Velocidade (potência) de aspiração 3: 10 minutos
Velocidade (potência) de aspiração intensiva: 5 minutos

Indicator de saturação do filtró

O exhaustor é equipado com uma funcção que, em intervalos regulares, alerto ou Usuário quando os filtros são saturados e seja necessário realizar a manutenção.

Indicador de saturação do filtró de gordura: Com o exaustor desligado (OFF), todos os Leds das velocidades (potência) de aspiração se acendem com luzes fixas por 40 segundos.

Indicator de saturação FILTER de carvão ativado : Com o exaustor desligado (OFF) todos os Leds das velocidades (potência) de aspiração piscam por 40 segundos.

Ativação do indicator de saturação do filtró de carvão ativado: esta funciona e normalmente desativada, para ativá-la desigur o exaustor (OFF) e pressionar contemporaneamente as teclas T3 e T5 por mais de 3 segundos, os LEDs T3 e T5 podem a piscar.

Para desativar, repetir a operation. Os LEDs T3 e T5 se acendem com luzes fixas.

Reset do indicator deaturação dos filtros:

Com o exaustor ligado (ON), pressionar a tecla T2 por mais de 2 segundos, todos os LEDs acendem-se brevamente.

Nota: Se necessário, repetir a operação em casoiros indicadores (filtro de gordura e filtro de carvas ativado) estejam ativos.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes da cozedura. O Filtrto de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previsto no modelo adequirido - indicar esta necessidade), com detergentes não agressivos. O filtrto pode ser lavado manualmente ou em boa, de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça,mas suas caracteristicas de filtracao não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 19

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 mezes (ou quando o Sistema de indicação daaturação dosismiros -se previsto no Modelo que se possui -indicar esta necessidade).

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor,(before disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 22

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Para a substituição das lampadas, contatar o centro de serviços autorizados de peças de reposicao.
