REEF ISLAND IX/A/90X60 - õhupuhasti ELICA - Tasuta kasutusjuhend

Kubutüüp	Saar-kubu
Laius	90 cm
Sügavus	60 cm
Kaal	26,5 kg
Materjalid	Roostevaba teras ja klaas
Maksimaalne õhuvool	600 m³/h
Minimaalne õhuvool	255 m³/h
Minimaalne müratase	48 dB(A)
Maksimaalne müratase	64 dB(A)
Kiiruste arv	3 kiirust + intensiivne režiim
Juhtimine	Puuteekraan
Valgustus	LED 2 x 2,5 W - 3 000 K - 381 luks
Energiamärgis	A
Koguvõimsus	205 W
Väljalasketoru läbimõõt	150 mm
Rasvafilter	Pestav alumiinium
Filtri hooldushoiatus	Jah
Minimaalne kaugus induktsioon-/kiirguspliidiplaatidest	50 cm
Minimaalne kaugus gaasipliidiplaatidest	65 cm

Korduma kippuvad küsimused - REEF ISLAND IX/A/90X60 ELICA

Millist minimaalset kaugust tuleb järgida pliidi ja õhupuhasti vahel?

Induktsiooni- ja kiirguspliitide puhul on minimaalne kaugus 50 cm. Gaasipliitide puhul peab keeduplaadi ja õhupuhasti alumise osa vahele jääma vähemalt 65 cm. Need väärtused on Elica poolt kehtestatud turvalisuse ja jõudluse tagamiseks.

Mitu imemiskiirust on REEF ISLAND IX/A/90X60-l?

Õhupuhastil on 3 kiirust, mida saab valida puutetundlike nuppude abil, lisaks on olemas intensiivrežiim toiduvalmistamiseks, mis tekitab palju auru. Õhuvool varieerub kiiruse valikust sõltuvalt 255 kuni 600 m³/h.

Kuidas käivitatakse filtrite hooldusindikaator?

REEF ISLANDil on automaatne hooldusalarm: indikaator süttib, kui rasvafilter vajab puhastamist või söefilter (taaskasutusrežiimis) asendamist. Pärast hooldust hoidke pühendatud nuppu paar sekundit all, et indikaator lähtestada.

Kuidas puhastada alumiiniumist rasvafiltrit?

Alumiiniumist rasvafilter on nõudepesumasinas pestav madalal temperatuuril. Soovitatav on seda puhastada iga 2 kuni 4 nädala järel, sõltuvalt kasutusest. Vältige abrasiivpatju, mis võivad metalli kahjustada.

Millise läbimõõduga väljatõmmetoru tuleks planeerida?

REEF ISLAND IX/A/90X60 on ette nähtud 150 mm läbimõõduga väljatõmmetoru jaoks. Eelistage jäiku torusid, et vähendada rõhukadu ja optimeerida imemisvõimsust.

Kas seda õhupuhastit saab kasutada taaskasutusrežiimis ilma välise toruta?

Jah, õhupuhasti saab töötada taaskasutusrežiimis tingimusel, et paigaldatakse aktiivsöefilter (müüakse eraldi). Õhk filtreeritakse ja suunatakse tagasi ruumi, mitte ei juhita välja.

Kas LED-valgustust saab rikke korral asendada?

Õhupuhasti on varustatud 2 LED 2,5 W (3 000 K, 381 luks) kohtvalgustiga. Rikke korral võtke ühendust varuosade edasimüüjaga (Spareka, Fixpart), et saada Elica ühildatavaid LED-mooduleid.

Miks õhupuhasti tekitab vibratsiooni või ebatavalist müra?

Ebatavalist müra põhjustab sageli valesti kinnitatud või väga määrdunud rasvafilter. Kontrollige ka, et õhupuhasti on kindlalt lakke kinnitatud ja et toru pole ummistunud või liigselt painutatud. Kui probleem püsib, laske mootorit kontrollida tehnikul.

Kas õhupuhastiga on kaasas dekoratiivne korsten?

Jah, REEF ISLAND IX/A/90X60-le on komplektis teleskoopiline roostevabast terasest korsten. Väljatõmmetoru väljalaskeava poole tuleb paigaldada ja paigaldada paigaldaja poolt.

Milline on selle seadme elektritarbimine?

Kogu neelduv võimsus on 205 W (mootor ja valgustus koos). Õhupuhasti on energiasäästlikkuse klass A, mis tagab igapäevase kontrollitud tarbimise.

Kas REEF ISLANDi saab kasutada wok-pannil või väga intensiivse küpsetamise korral?

Jah, intensiivrežiim saavutab 600 m³/h, mis on piisav wok-panni küpsetamise suitsu imamiseks. Järgige minimaalset kaugust 65 cm gaasipõletite kohal ja aktiveerige maksimaalne kiirus niipea, kui aurud muutuvad intensiivseks.

Millised on selle saare õhupuhasti täpsed mõõtmed?

REEF ISLAND IX/A/90X60 on 90 cm lai ja 60 cm sügav. See on valmistatud roostevabast terasest ja klaasist, kaal 26,5 kg. Paigaldamisel veenduge, et lae konstruktsioon suudab seda koormust kanda.

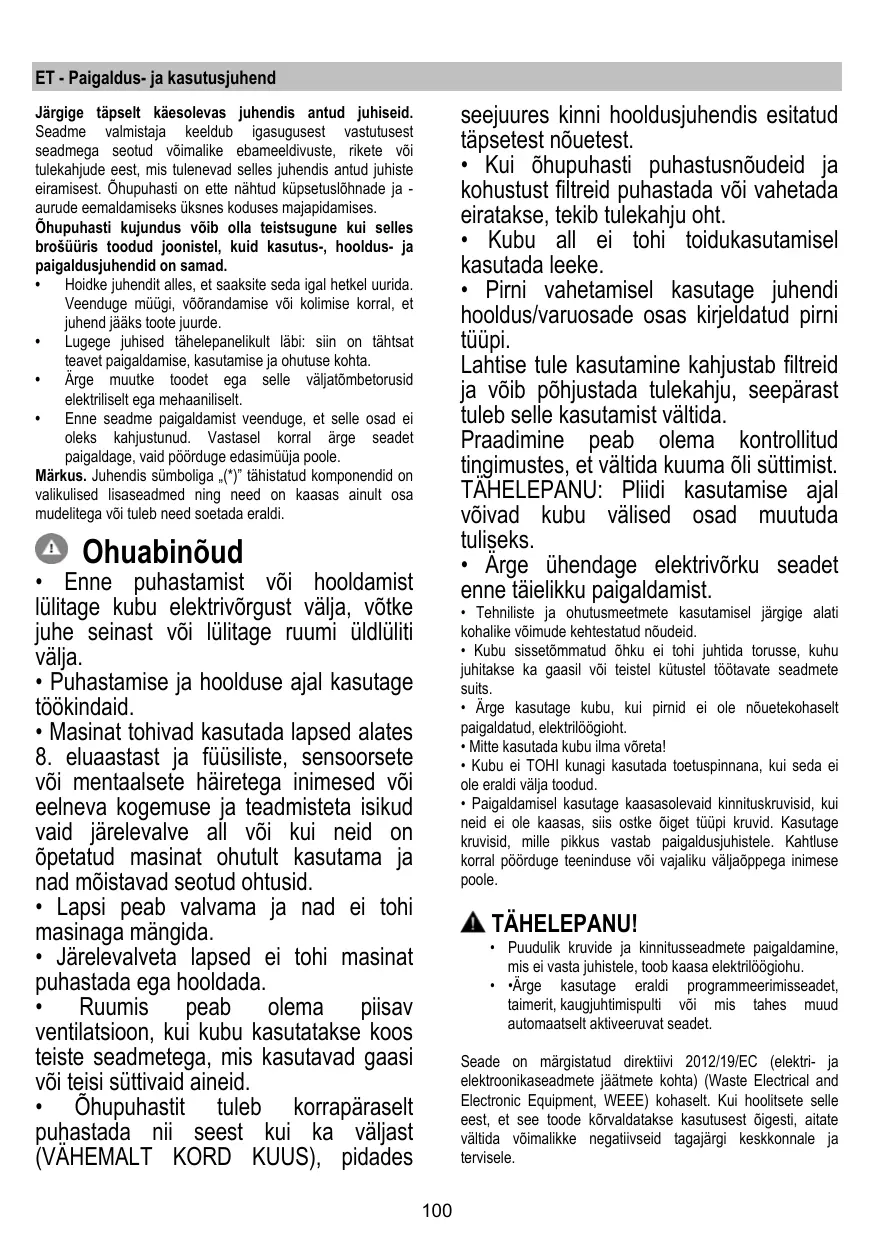

KASUTUSJUHEND REEF ISLAND IX/A/90X60 ELICA

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad käesolevas juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selle brošüüri joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohutusnõuded

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või vaimsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või muid süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (vähemalt kord kuus), pidades

seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toiduvalmistamisel kasutada lahtist leeki. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu EI TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita tõmbekapp minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sellel töötada paar minutit pärast toidu valmimist. Suurenda tõmmet vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasva eemaldus. Kasuta juhendis näidatud maksimaalset õhuärajuhtimist, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiesese tsirkulatsiooniga režiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtrisüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 50 cm.

Kui gaasilidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääb ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehniku poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) seadme juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et

Töötamine

Kuue nupuga juhtpaneel

Õhupuhasti funktsioonide valimiseks piisab, kui juhtseadmeid kergelt puudutada.

Valgustuse lüliti

Intensiivse kiiruse (tõmbevõimsuse) nupp – töötab viis minutit: õhupuhasti on seatud selle võimsuse peale ning 5 minuti möödudes hakkab see uuesti tööle varem seatud kiirusel.

Suure kiiruse (tõmbevõimsuse) nupp

Keskmise kiiruse (tõmbevõimsuse) nupp – selle vilkumine tähendab, et söefiltrit on vaja pesta või vahetada. Kõnealune signaal ei ole tavaliselt aktiivne. Selle aktiveerimiseks lülitage elektroonika välja, vajutades kolme sekundi jooksul nuppu 0.

Seejärel vajutage üheaegselt nuppe 1 ja 2 kolme sekundi jooksul. Algul vilgub üksnes nupp 1, seejärel vilguvad mõlemad nupud, näidates aktiveerimist. Signaali desaktiveerimiseks korrake sama tegevust. Algul vilguvad nupud 1 ja 2, seejärel üksnes nupp 1, näidates desaktiveerimist.

Väikese kiiruse (tõmbevõimsuse) nupp – selle vilkumine tähendab, et rasvafiltrit on vaja pesta.

Mootori väljalülitamise nupp (stand by) – Elektroonika väljalülitamine – Filtrite pesemise/vahetamise märguande lähtestamine.

MOOTORI VÄLJALÜLITAMISE NUPP

Vajutage mootori väljalülitamiseks lühidalt.

Lülitage pärast filtrite hoolduse teostamist õhupuhasti sisse ja hoidke nuppu all, kuni kõlab helisignaal. Vilkuv LED 1 (rasvafilter) või 2 (söefilter) lõpetab vilkumise...

ELEKTROONIKA VÄLJALÜLITAMINE

Vajutage nuppu kolm sekundit, õhupuhasti elektroonilised juhtseadmed lülituvad välja.

See funktsioon võib toote puhastamisel kasulikuks osutuda.

Elektroonika taaskäivitamiseks piisab, kui

Talitlushäirete korral lahutage aparaat enne tehnikusse pöördumist kõigepealt vähemalt viieks sekundiks elektrivõrgust, tõmmates pistiku välja, seejärel ühendage ta uuesti võrku. Kui häire jätkub, pöörduge tehniku poole.

5 lülitiga mudel

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tuli SEES/VÄLJAS nupp (LED L1 põleb) T2. Nupp VÄLJAS - tõmbekiiruse (-võimsuse) nupp 1 (LED L2 põleb) T3. Tõmbekiiruse (-võimsuse) nupp 2 (LED L2 + L3 põleb) T4. Tõmbekiiruse (-võimsuse) nupp 3 (LED L2 + L3 + L4 põleb) T5. Intensiivse tõmbekiiruse (-võimsuse) nupp 3 (LED L2 + L3 + L4 põleb, LED L5 vilgub) - kestus 5 minutit, seejärel lülitub õhupuhasti automaatselt tõmbekiirusele (-võimsusele) 2

Õhupuhasti viivitusega väljalülitamine (LED-tuled vilguvad) Õhupuhasti (VÄLJAS) viivitusega väljalülitamist on võimalik seadistada, kui vajutate uuesti vähemalt 2 sekundi jooksul tõmbekiiruse (-võimsuse) nuppu, mis sel hetkel on aktiivne.

Viivitusega väljalülitamise võimalikud seadistusajad:

tõmbekiirus (-võimsus) 1: 20 minutit

tõmbekiirus (-võimsus) 2: 15 minutit

tõmbekiirus (-võimsus) 3: 10 minutit

intensiivne tõmbekiirus (-võimsus): 5 minutit

Küllastunud filtrite märguanne

Õhupuhasti annab korrapäraselt teada, kui filtrid on küllastunud ja vajavad hooldust.

Rasvafiltri küllastumise märguanne: kui õhupuhasti on välja lülitatud (VÄLJAS), siis kõik tõmbekiiruse (-võimsuse) LED-tuled süttivad 40 sekundiks.

Söefiltri küllastumise märguanne: kui õhupuhasti on välja lülitatud (VÄLJAS), siis kõik tõmbekiiruse (-võimsuse) LED-tuled vilguvad 40 sekundi jooksul.

Söefiltri küllastumise märguande aktiveerimine: see ei ole tavaliselt aktiivne. Märguande aktiveerimiseks lülitage õhupuhasti välja (OFF) ning vajutage korraga nuppe T3 ja T5 vähemalt 3 sekundi jooksul - LED-tuled L3 ja L5 hakkavad vilkuma.

Desaktiveerimiseks korrake toimingut, LED-tuled L3 ja L5 jäävad põlema.

Filtrite küllastumise märguande lähtestamine

Lülitage õhupuhasti sisse (SEES), vajutage nuppu T2 vähemalt 2 sekundi jooksul, kõik LED-tuled süttivad hetkeks.

Märkus. Vajadusel korrake toimingut juhul, kui mõlemad märguanded (soe- ja rasvafiltri omad) on aktiivsed.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 10a-20

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks) Joonis 19

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

Ummargune soefilter

Asetage üks filter kummalegi küljele nii, et need kataks mootori tooratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 22

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Lampide vahetamiseks pöörduge volitatud varuosade keskuse poole.
