MANUAL DE USUARIO REEF ISLAND IX/A/90X60 ELICA
ES MIRA EL VÍDEO DE INSTALACIÓN
DE VEA EL VÍDEO DE INSTALACIÓN
PL VEA EL VÍDEO DE MONTAJE
RU CONSULTE EL VÍDEO DE INSTALACIÓN
Descargue una aplicación de lectura de códigos QR
Escanee el código QR
Vea el vídeo

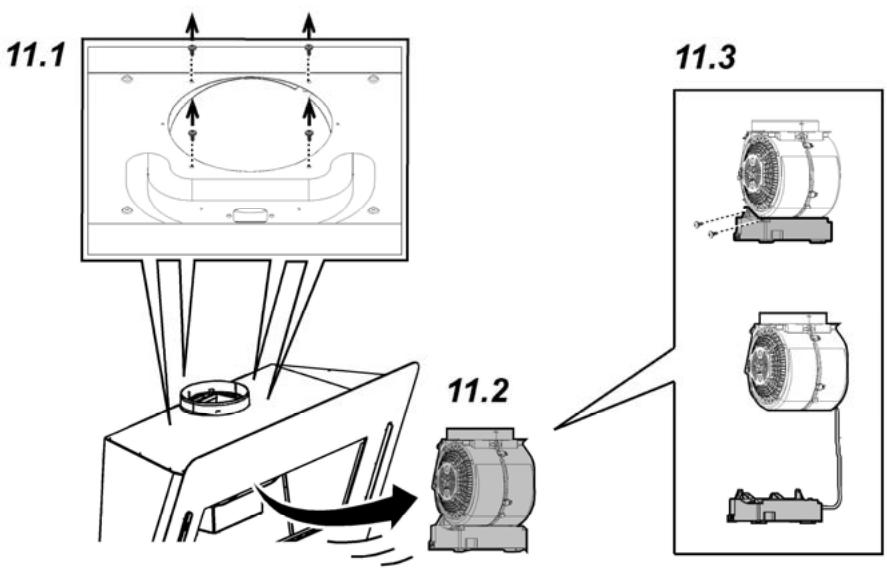

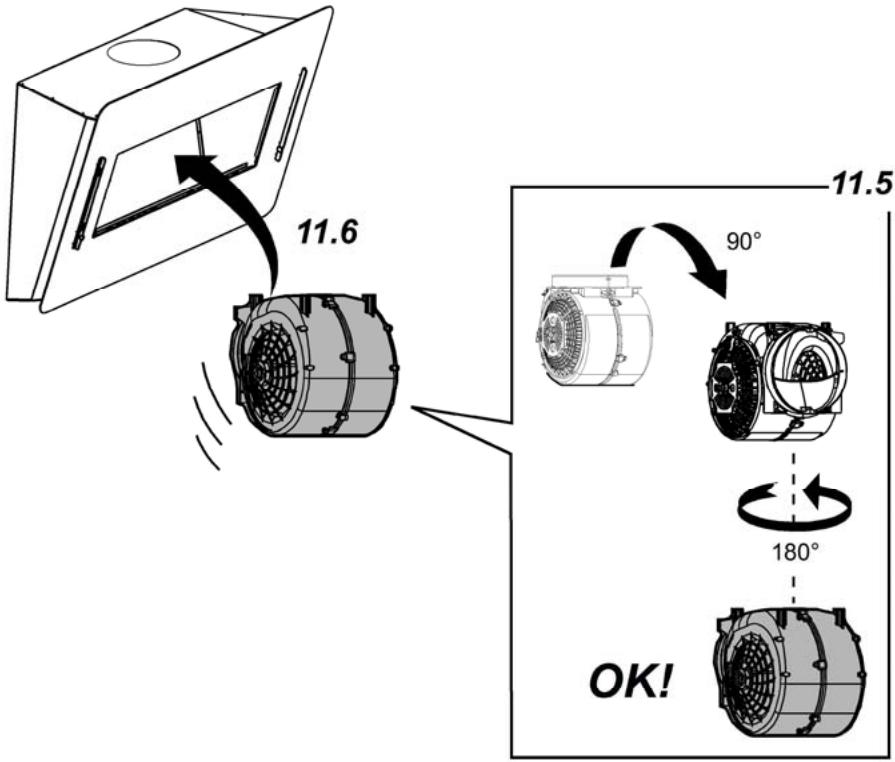

11.4
11.7

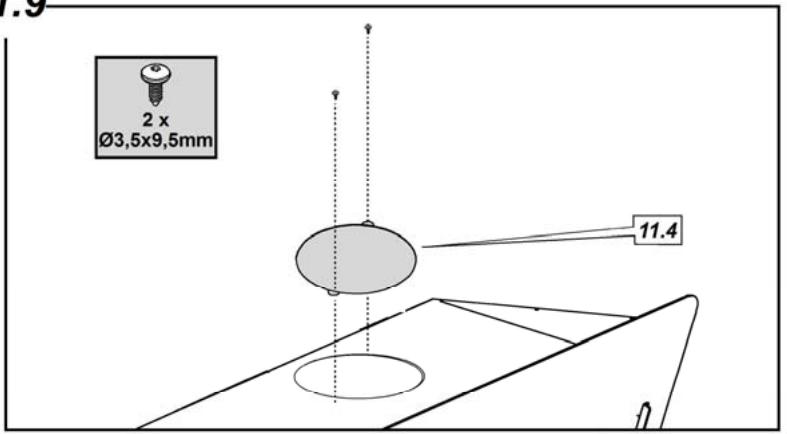

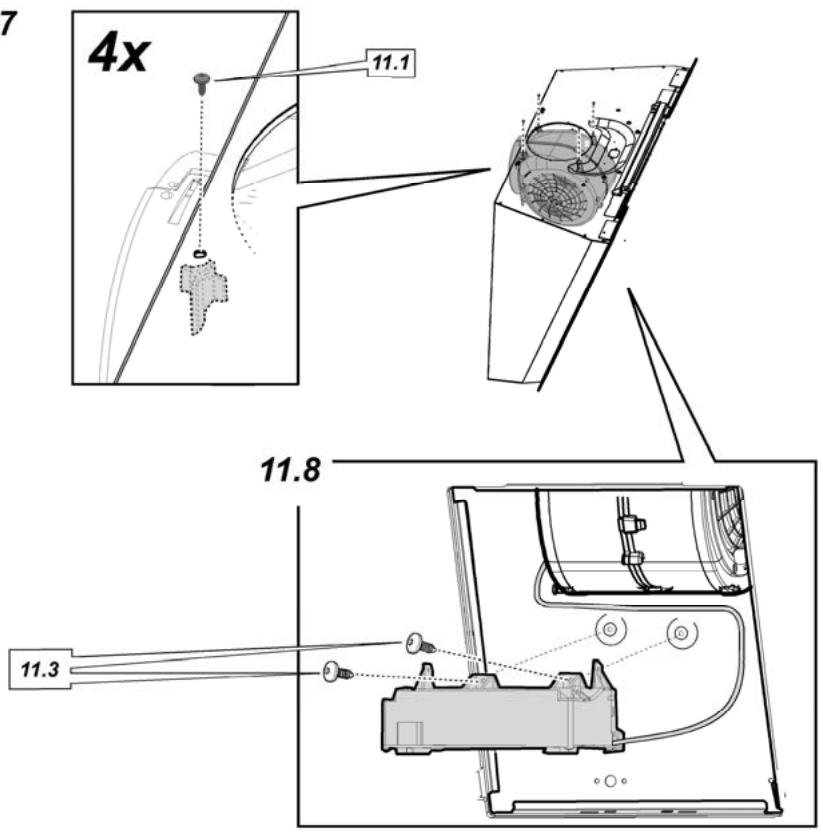

11.9

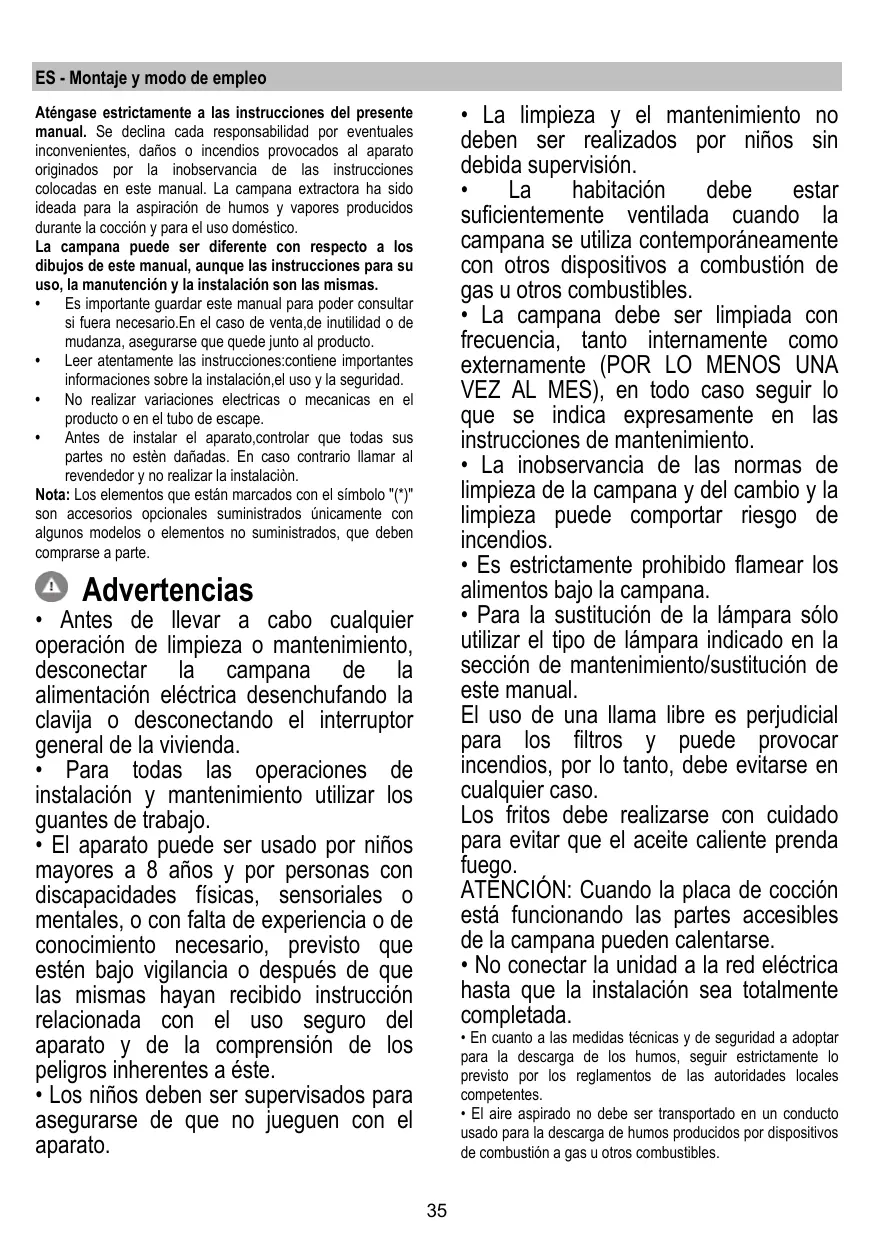

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales averías, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, el mantenimiento y la instalación, que son las mismas.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En caso de venta, de cesión o de mudanza, asegúrese de que quede junto al producto. Lea atentamente las instrucciones: contienen importantes informaciones sobre la instalación, el uso y la seguridad.
- No realice variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controle que todas sus partes no estén dañadas. En caso contrario, llame al revendedor y no realice la instalación.
Nota: Los elementos marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben adquirirse por separado.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

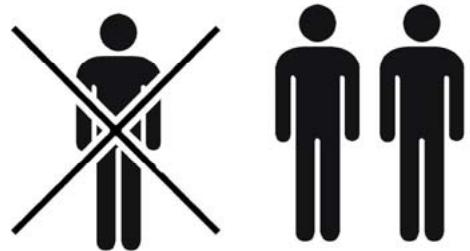

- Para todas las operaciones de instalación y mantenimiento, utilizar los guantes de trabajo.
- El aparato puede ser utilizado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o hayan recibido instrucciones sobre el uso seguro del aparato y comprendan los peligros inherentes al mismo.
- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa simultáneamente con otros dispositivos de combustión de gas u otros combustibles.
- La campana debe limpiarse con frecuencia, tanto interna como externamente (AL MENOS UNA VEZ AL MES), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y limpieza de los filtros puede comportar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara, utilizar únicamente el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación esté totalmente completada.
- En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

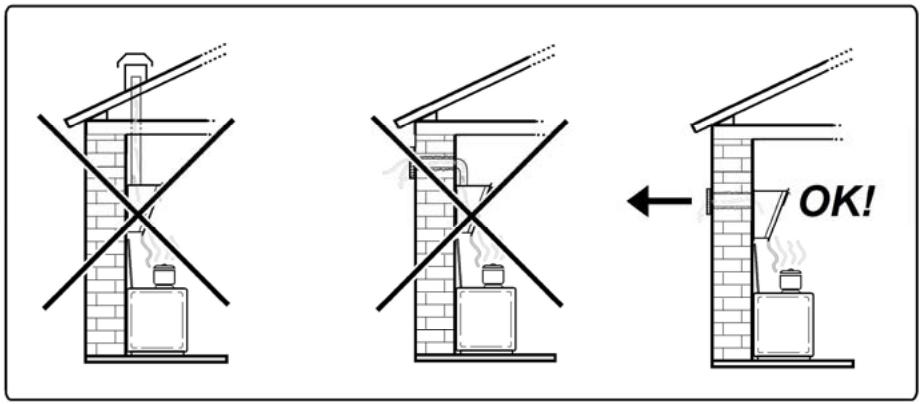

- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
- ¡No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
- Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctrica.
- No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deseche con corrección según las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos
indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización

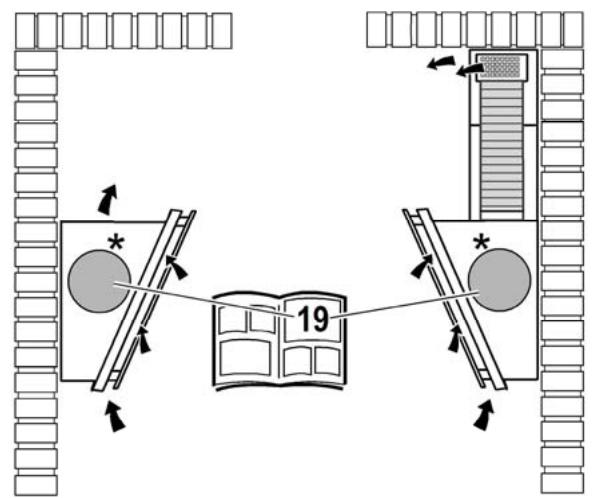

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

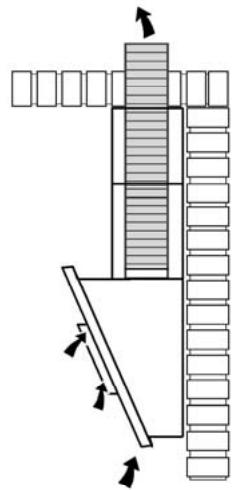

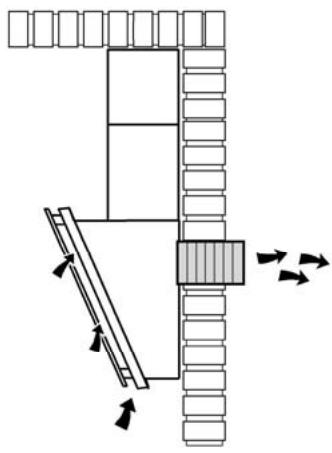

Versión aspirante

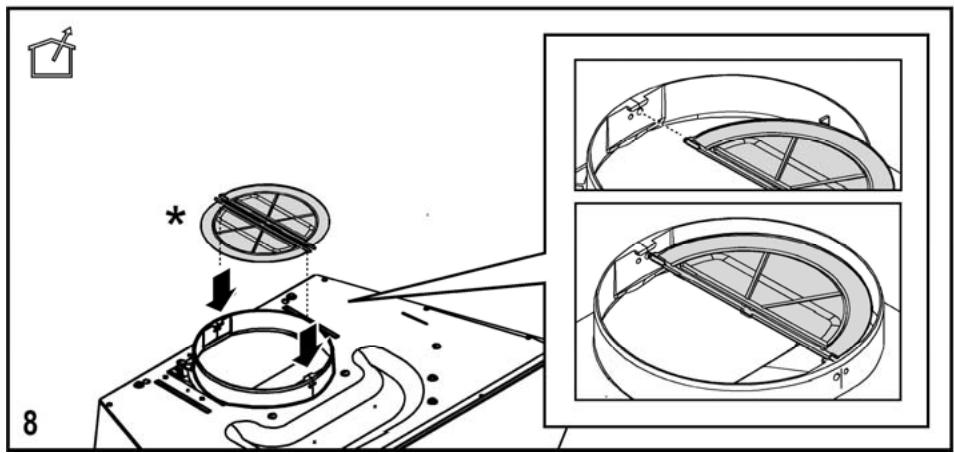

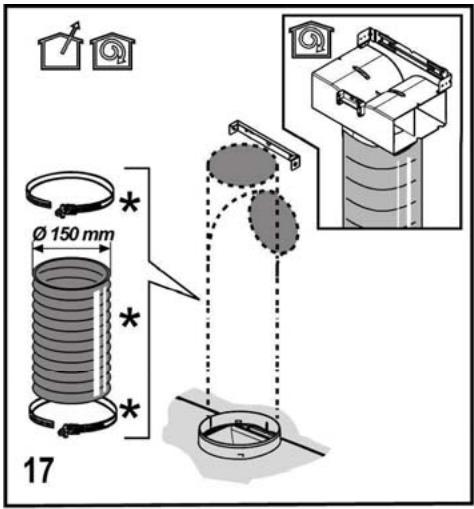

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
¡ATENCIÓN!
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
¡ATENCIÓN!

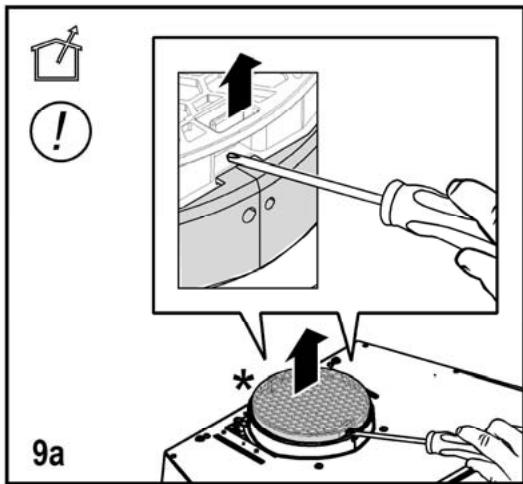

Si la campana está provista de filtro de carbón, hay que sacarlo.
Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto!

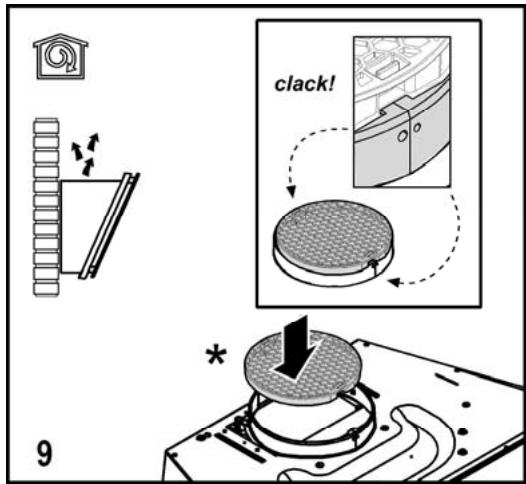

Versión filtrante
El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
Instalación

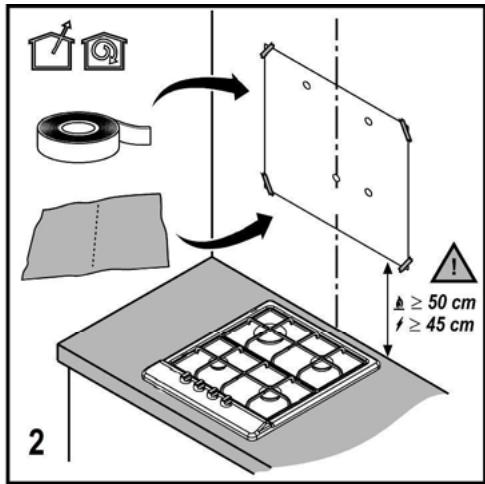

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de cocinas eléctricas y de 50 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

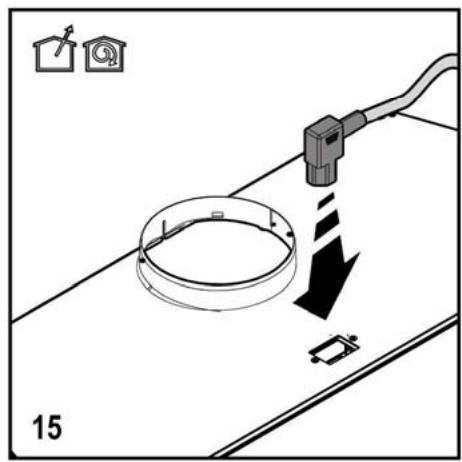

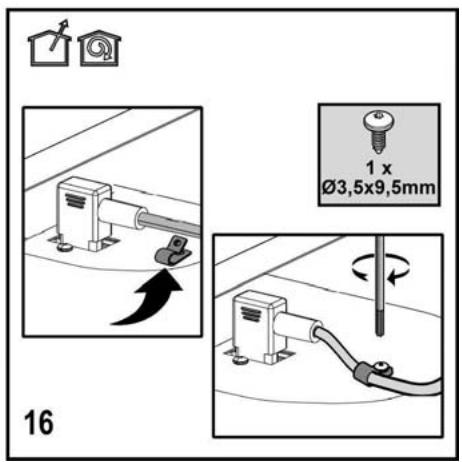

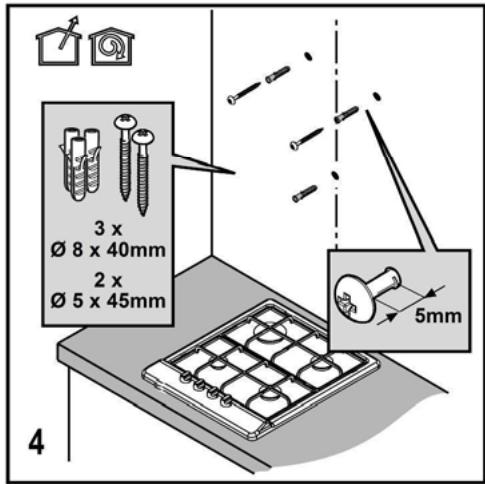

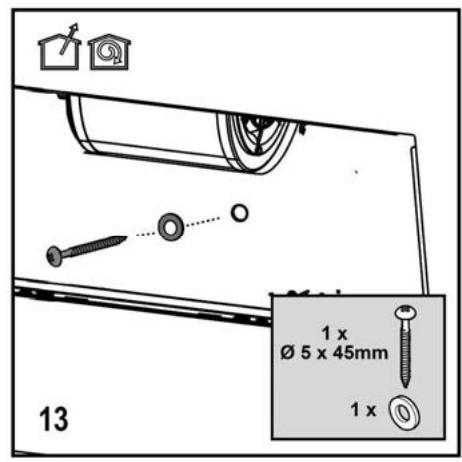

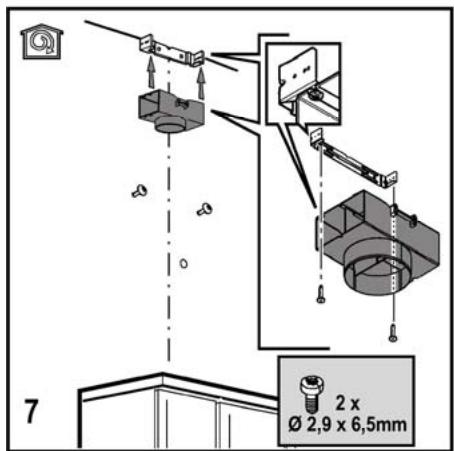

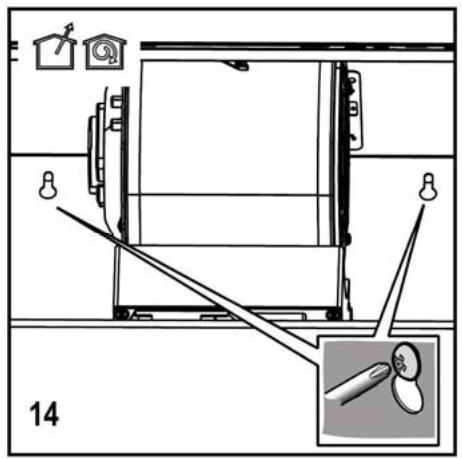

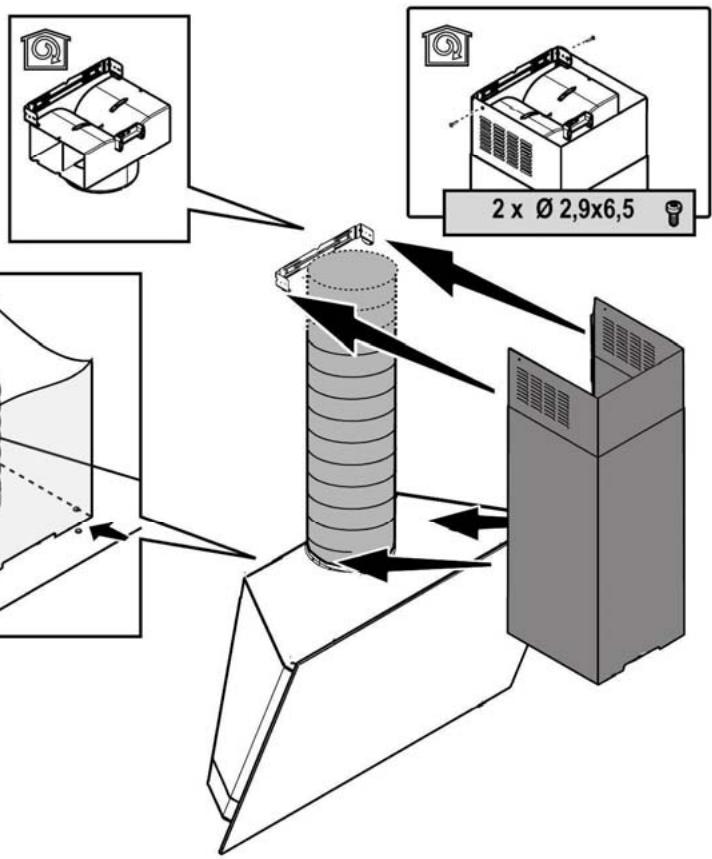

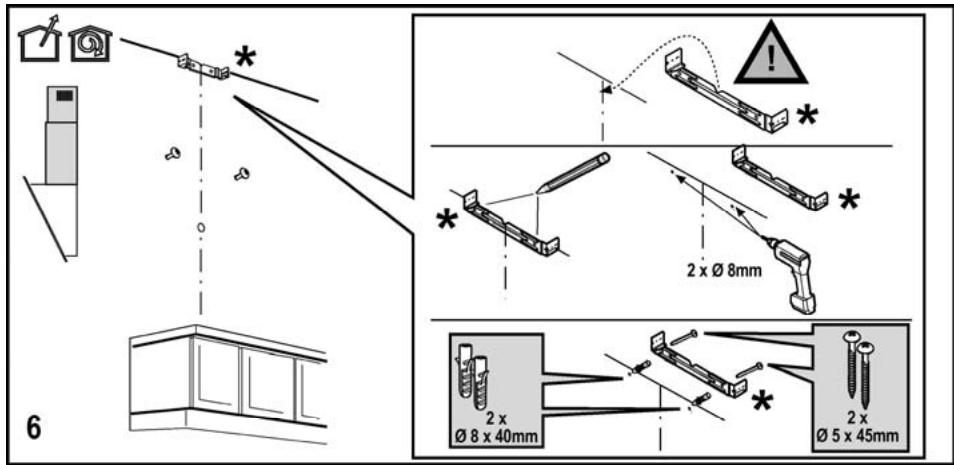

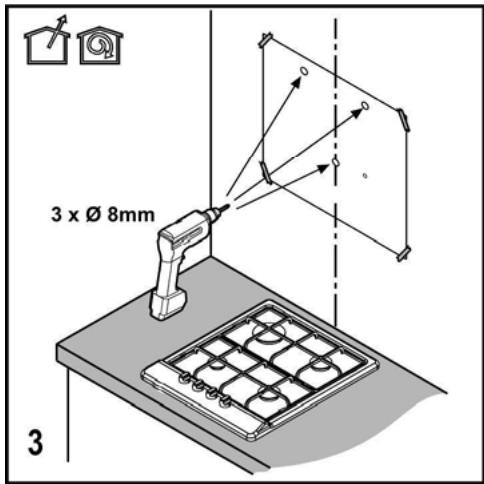

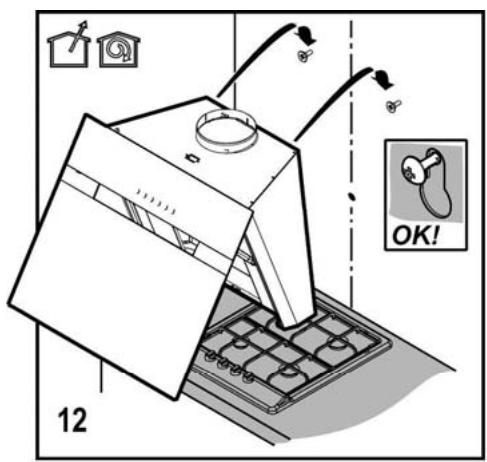

Montaje
Antes de comenzar con la instalación:

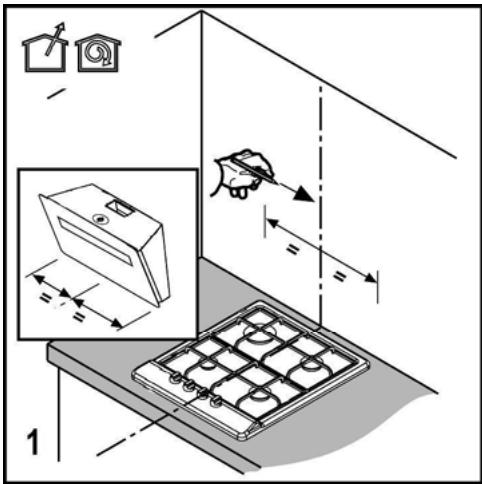

- Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).
Este/estos va/van montado(s) nuevamente si se desea utilizar la campana en versión filtrante. - Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.
La campana trae accesorios y de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
Panel de control con 6 botones
Para seleccionar las funciones de la campana basta con rozar los mandos.
Tecla ON/OFF luz
Tecla de selección de la velocidad (potencia de aspiración) intensiva - duración 5 minutos: la campana ajusta esta potencia después de los 5 minutos regresa al ajuste anterior.
Tecla de selección de la velocidad (potencia de aspiración) alta
Tecla de selección de la velocidad (potencia de aspiración) media - cuando parpadea indica la necesidad de lavar o sustituir el filtro de carbón. Esta señal está normalmente desactivada, para activar la señal, excluir la electrónica apretando por 3 segundos la tecla 0.
Sucesivamente, apretar contemporáneamente las teclas 1 y 2 por 3 segundos, antes destellará solo la tecla 1, luego destellarán ambas teclas 1 y 2 para indicar la activación.
Repetir la operación para desactivar la señal, antes destellarán las teclas 1 y 2, luego destellará solo la tecla 1 para indicar la desactivación.
Tecla de selección de la velocidad (potencia de aspiración) baja - cuando parpadea indica la necesidad de lavar el filtro de grasas.
Tecla OFF motor (stand by) - Exclusión de la Electrónica - Reset señalización lavado/sustitución de los filtros.
OFF MOTOR
Pulse brevemente para apagar el motor.
RESET SEÑALIZACIÓN DE LOS FILTROS
Con la campana extractora encendida, después de haber llevado a cabo el mantenimiento de los filtros, pulse la tecla hasta escuchar la señal acústica. El led parpadeante 1 (filtro antigrasas) o 2 (filtro de carbón) deja de parpadear.
EXCLUSIÓN DE LA ELECTRÓNICA
Pulse por 3 segundos la tecla, se desconecta la electrónica de mando de la campana.
Para activar la electrónica bastará repetir la operación.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
Modelo con panel de mandos con 5 botones
L1
L2
L3
L4
T1. Tecla ON/OFF luces (Led L1 encendido) T2. Tecla OFF - Tecla de selección de velocidad (potencia) de aspiración 1 (Led L2 encendido)
T3. Tecla de selección de velocidad (potencia) de aspiración 2 (Led L2+L3 encendidas) T4. Tecla de selección de velocidad (potencia) de aspiración 3 (Led L2+L3+L4 encendidas) T5. Tecla de selección de velocidad (potencia) de aspiración intensiva (Led L2+L3+L4 encendidas + Led L5 intermitente) - duración 5 minutos - después de localizar la campana configura automáticamente la velocidad (potencia) de aspiración 2.
Apagado en retardo de la campana (Leds intermitentes):
Es posible configurar el apagado en retardo de la campana (OFF) presionando nuevamente durante más de 2 segundos el botón de velocidad (potencia) de aspiración activa en un momento.
Los tiempos de apagado en retardo disponibles son: Velocidad (potencia) de aspiración 1: 20 minutos Velocidad (potencia) de aspiración 2: 15 minutos Velocidad (potencia) de aspiración 3: 10 minutos Velocidad (potencia) de aspiración intensiva: 5 minutos
Indicador de saturación de filtros
La campana está equipada con una función que, a intervalos regulares de tiempo, alertará al usuario cuando los filtros están saturados y si es así será necesario llevar a cabo el mantenimiento.
Aviso de saturación del filtro antigrasa: con la campana apagada (OFF) todas las luces LED de las velocidades (potencias) de aspiración se encienden a luz fija durante 40 segundos.
Aviso de saturación del filtro de carbón activo: con la campana apagada (OFF) todas las luces LED de las velocidades (potencias) de aspiración son intermitentes durante 40 segundos.
Activación del aviso de saturación del filtro de carbón activo: este se incluye normalmente desactivado. Para activarlo, apagar la campana (OFF) y presionar al mismo tiempo los botones T3 y T5 por más de 3 segundos; las luces LED L3 y L5 comenzarán a parpadear.
Para desactivar, repetir el procedimiento; las luces LED L3 y L5 se encienden a luz fija.
Restablecer indicador de saturación de los filtros:
Con la campana encendida (ON) presionar el botón T2 durante más de 2 segundos. Todas las luces LED se encenderán brevemente.
Nota: si es necesario, repetir la operación en caso de que los dos indicadores de aviso (filtro antigrasa y filtro de carbón activo) se encuentren activos.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI
PRODUCTOS QUE CONTENGAN CLORO!

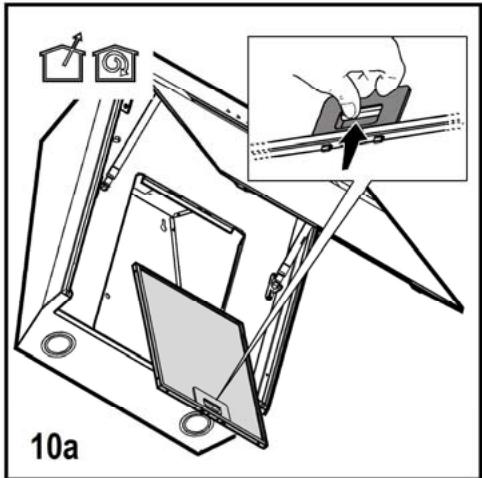

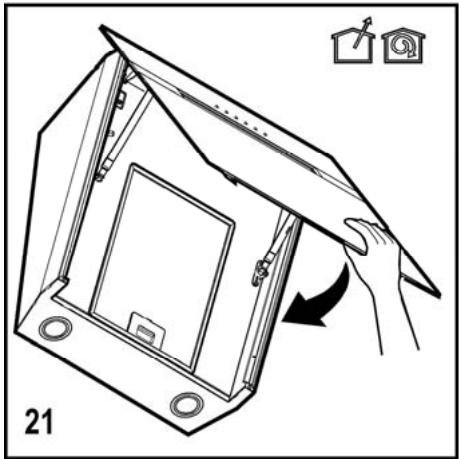

Filtro antigrasa

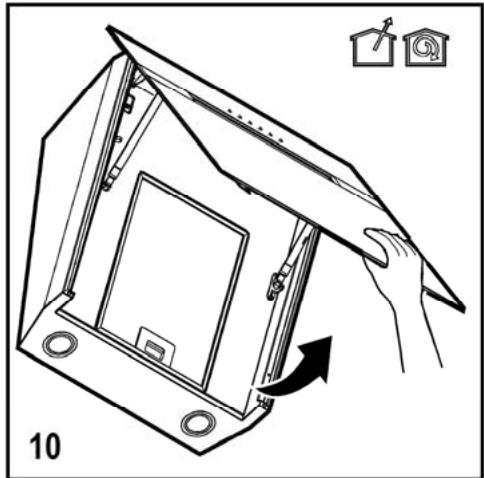

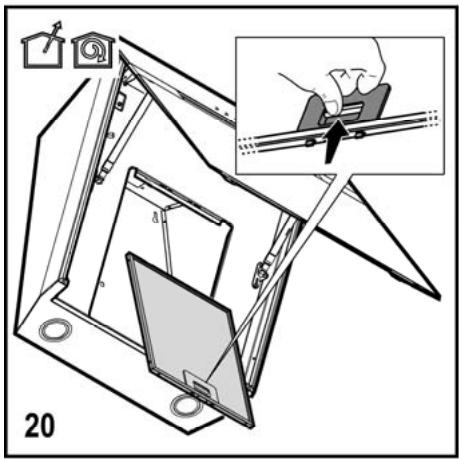

Fig. 10a-20
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)

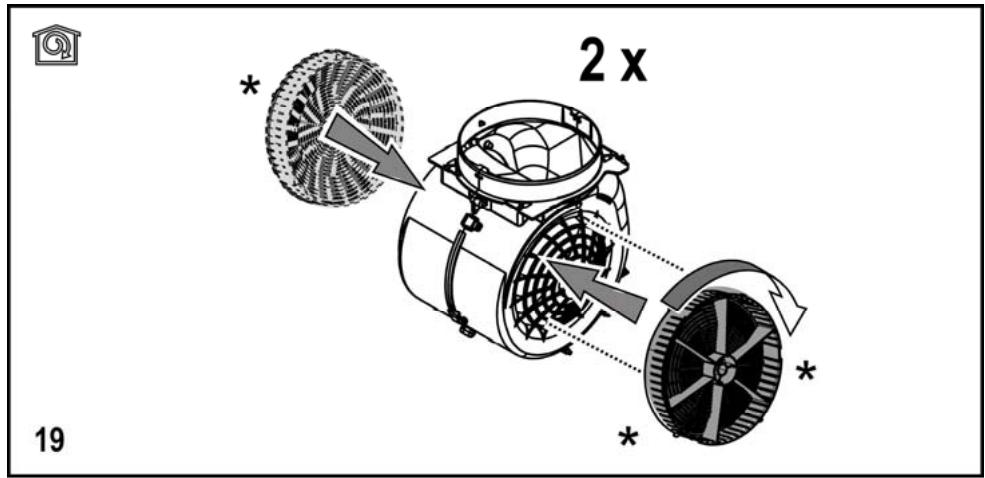

Fig. 19
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).
NO puede lavarse ni reciclarse.

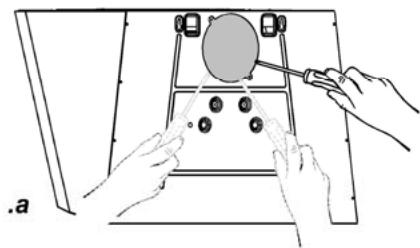

Filtro de carbón circular
Aplicar uno por debajo para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara

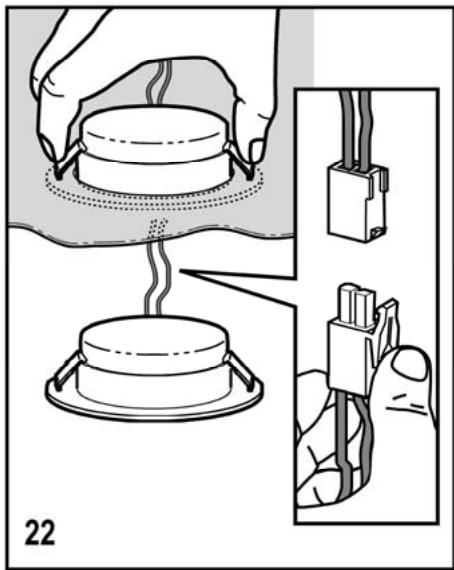

Fig. 22
La campana tiene un sistema de iluminación basado en la tecnología LED.
Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor que las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.
Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.
Si la campana está dotada de filtros de carbón activo, estos deberán ser retirados.
Conectar la campana a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).
Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
Filtro antigrasa
Fig. 10a-20
