REEF ISLAND IX/A/90X60 - Virtuves nosūcējs ELICA - Bezmaksas lietošanas instrukcija

Tvaika nosūcēja veids	Salu tvaika nosūcējs
Platums	90 cm
Dziļums	60 cm
Svars	26,5 kg
Materiāli	Nerūsējošais tērauds un stikls
Maksimālā gaisa plūsma	600 m³/h
Minimālā gaisa plūsma	255 m³/h
Minimālais trokšņa līmenis	48 dB(A)
Maksimālais trokšņa līmenis	64 dB(A)
Ātrumu skaits	3 ātrumi + intensīvais režīms
Vadība	Skārienjutīgi
Apgaismojums	LED 2 x 2,5 W - 3 000 K - 381 lux
Energoefektivitātes klase	A
Kopējā patērētā jauda	205 W
Izplūdes caurules diametrs	150 mm
Tauku filtrs	Alumīnija, mazgājams
Filtra apkopes trauksmes signāls	Jā
Minimālais attālums līdz indukcijas / starojuma plīts virsmām	50 cm
Minimālais attālums līdz gāzes plīts virsmām	65 cm

Bieži uzdotie jautājumi - REEF ISLAND IX/A/90X60 ELICA

Kāds ir minimālais attālums starp tvaika nosūcēju un plīts virsmu?

Indukcijas un starojuma plīts virsmām minimālais attālums ir 50 cm. Gāzes plīts virsmām starp plīts virsmu un tvaika nosūcēja apakšu jābūt vismaz 65 cm. Šīs vērtības ir noteiktas drošības un veiktspējas nolūkos.

Cik daudz iesūkšanas ātrumu ir REEF ISLAND IX/A/90X60?

Tvaika nosūcējam ir 3 iesūkšanas ātrumi, kurus var izvēlēties ar skārienvadību, kā arī intensīvais režīms intensīvai tvaiku absorbcijai. Plūsmas apjoms mainās no 255 līdz 600 m³/h atkarībā no izvēlētā ātruma.

Kā tiek aktivizēts filtru apkalpes indikators?

REEF ISLAND ir integrēta automātiskā apkopes trauksme: indikators iedegas, kad tauku filtrs ir jātīra vai, ja oglekļa filtrs (pārstrādes režīmā) ir jānomaina. Pēc apkopes nospiediet īpašo pogu uz dažām sekundēm, lai atiestatītu indikatoru.

Kā tīrīt alumīnija tauku filtru?

Alumīnija tauku filtru var mazgāt trauku mazgājamajā mašīnā zemā temperatūrā. Ieteicams to tīrīt ik pēc 2 līdz 4 nedēļām atkarībā no lietošanas. Izvairieties no abrazīviem spilventiņiem, kas bojātu metālu.

Kāda diametra izplūdes cauruli vajadzētu nodrošināt?

REEF ISLAND IX/A/90X60 ir paredzēts izplūdes caurulei ar 150 mm diametru. Priekšroka dodama cietām caurulēm, lai samazinātu spiediena zudumus un optimizētu iesūkšanas plūsmu.

Vai šo tvaika nosūcēju var izmantot pārstrādes režīmā bez ārējās caurules?

Jā, tvaika nosūcējs var darboties pārstrādes režīmā, ja tiek uzstādīts aktīvās ogles filtrs (pārdodams atsevišķi). Gaiss tiek filtrēts un atkal ievadīts telpā, nevis izvadīts ārā.

Vai LED apgaismojumu var nomainīt, ja tas nedarbojas?

Tvaika nosūcējs ir aprīkots ar 2 LED 2,5 W (3 000 K, 381 lux) lampām. Ja rodas problēmas, sazinieties ar rezerves daļu izplatītāju (Spareka, Fixpart), lai iegūtu saderīgus LED moduļus Elica.

Kāpēc tvaika nosūcējs rada vibrācijas vai neparastu troksni?

Neparastu troksni bieži izraisa nepareizi iestiprināts tauku filtrs vai ļoti netīrs filtrs. Pārliecinieties arī, ka tvaika nosūcējs ir stingri piestiprināts pie griestiem un ka caurule nav aizsprostota vai pārāk saliekta. Ja problēma saglabājas, lūdziet tehniķim diagnosticēt motoru.

Vai tvaika nosūcējs tiek piegādāts ar dekoratīvo skursteni?

Jā, REEF ISLAND IX/A/90X60 tiek piegādāts ar teleskopisko nerūsējošā tērauda skursteni, kas iekļauts iepakojumā. Izplūdes caurule uz ārpusi jānodrošina un jāuzstāda uzstādītājam.

Kāds ir šīs ierīces elektroenerģijas patēriņš?

Kopējā jauda ir 205 W (motors un apgaismojums kopā). Tvaika nosūcējam ir A enerģijas klase, kas garantē kontrolētu ikdienas patēriņu.

Vai var izmantot REEF ISLAND virs wok vai ļoti intensīvas gatavošanas?

Jā, intensīvais režīms sasniedz 600 m³/h, kas ir pietiekami, lai absorbētu dūmus no wok gatavošanas. Ievērojiet minimālo attālumu 65 cm virs gāzes degļiem un aktivizējiet maksimālo ātrumu, tiklīdz tvaiki kļūst spēcīgi.

Kādi ir šī salu tvaika nosūcēja precīzie izmēri?

REEF ISLAND IX/A/90X60 ir 90 cm plats un 60 cm dziļš. Tas ir izgatavots no nerūsējošā tērauda un stikla, ar svaru 26,5 kg. Nodrošiniet griestu struktūru, kas spēj izturēt šo svaru uzstādīšanas laikā.

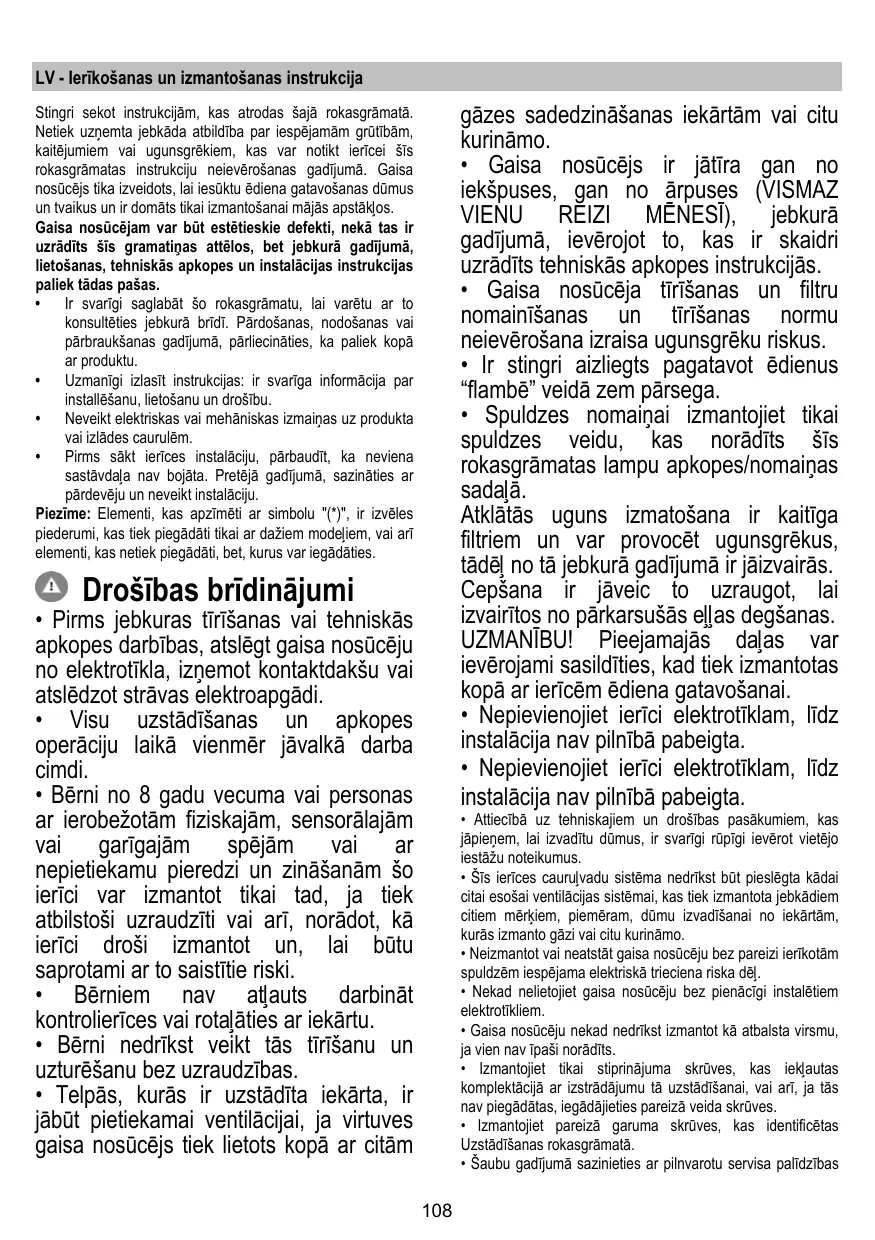

LIETOŠANAS INSTRUKCIJA REEF ISLAND IX/A/90X60 ELICA

Stingri sekot instrukcijam, kas atrodas šajā rokasgrāmata. Netiek uznemta jebkāda atbildiba par iespejamām grūtībām, kaitējumiem vai uugnsgrekiem, kas var notikt iericei šis rokasgrāmatas instrukciju neieverosanas gadījumā. Gaisa nosucëjs tika izveidots, lai iesūktu ediena gatavošanas dumus un tvaikus un ir domats tikai izmantošanai mājas apstaklos.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits šis gramatijas attelos, bet jebkura gadijumā, lietoşanas, tehniskās akopes un instalacijas instrukcijas paliek tadas pañas.

• Ir svarīgī saglabāt šo rokasgrāmatu, lái varētu ar to konsultéties jebkūrī bridī. Pardosanas, nodosanas vai pābrauksanas gadijumā, pārliecināties, ka paliek kopā ar produktu.
  Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoanu un drošibu.
• Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurulum.
• Pirms sakt ierices instalaciju, parbaudit, ka neviena sastavdala nav bojata. Preteja gadijumā, szinaties ar pardeveju un neveikt instalaciju.

Piezime: Elementi, kas apzimeti ar simbolu (^*) ,ir izveles pigeonumi, kas tiek piegadati tikai ar daziem modeljem, vai ari elementi, kas netiek piegadati, bet, kurus var iegadaties.

Drošibas bridinajumi

• Pirms jebkuras tirišanas vai tehniskas apkopes darbības, atslēgt gaisa nosüceju no elektrotíkla, iznemot kontaktdaksu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīsanas un apkopes operaciju laikā vienmēr jāvalkā darba cimdi.
  Berni no 8 gadu vecuma vai personas ar ierobezotam fiziskajam, sensoralajam vai garigajam spejam vai ar nepietiekamu pieredzi un zinaesanam so ierici var izmantot tikai tad, ja tiek atbilstoizi uzraudziti vai ari, noradot, kai erici droisi izmantot un, lai butu saprotami ar to saistitie riski.
• Berniem nav attauts darbinat kontrolierices vai rotalaties ar iekartu.
• Bērni nedrīkst veikt tās tīrīsanu un uzturēsanu bez uzraudzības.
• Telpas, kuras ir uzstadita iekarta, ir jabut pietiekamai ventilacijai, ja virtuves gaisa nosucejs tiek lietots kopar citam

gazes sadedzināsanas iekārtām vai citu kurināmo.

Gaisa nosucejs ir jatira gan no iekspuses, gan no arpuses (VISMAZ VIENU REIZI MENESI), jebkura gadijumā, ieverojot to, kas ir skaidri uzradits tehniskās apkopes instrukcjjas.
Gaisa nosuceja tiriisanas un filtrunomainisanas un tiriisanasonmu neieverosana izraisa ugunsgreku riskus.
- Ir stingri aizliegts pagatavot édienus "flambē" veida zem pásega.
- Spuldzes nomai nizmantojiet tikai spuldzes veidu, kas noradits sis rokasgramatas lampu apkopes/nomaihas sadala.

Atklātas uguns izmatošana ir kaitīga filtriem un var provocēt ugunsgrekus, tādēl no tā jebkūrā gadijumā ir jaizvairās. Cepšana ir javeic to uzraugot, lai izvairitos no pārkarsušās ellas degšanas. UZMANIBU! Pieejamajās dalas var ieverojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ediena gatavošanai.

• Nepievienojiet ierici elektrotiklam, lidz instalacija nav pilinibā pabeigta.
• Nepievienojiet ierici elektrotiklam, lidz instalacija nav pilnibā pabeigta.
• Atticibā uz tehniskajiem un drośbas pasakumiem, kas japienem, lai izvaditu dūmus, ir svarīgī rūpīgī ieverot viētjo iestāzu noteikumus.
• Sīs ieríces caurulvaduSYSTEMa niedrǐkst—but pieslēgta kādai citai esosai ventilacijas sistēmai, kas tiek izmantota jebkādiem citiem mērkiem, piēmēram, dūmu izvadišanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāgaisa nosucēju bez pareizi ierikotām spuldzēm iespējama elektriska trieciena riskā del.
• Nekad neliotojiet gaisa nosucēju bez pienacīgi instalētiem elektrottkliem.
  Gaisa nosuceju nekad nedrikst izmantot k atbalsta virsmu, ja vien nav ipasni noradits.
• Izmantojiet tikai stiprinajuma skruves, kas ieklautas komplektacija ar izstradajumu tā uzstādīsanai, vai ari, ja tās nav piegādātas, iegādajieties pareizā veida skruves.
• Izmantojiet pareizā garuma skruves, kas identificētas Uzstādīsanas rokasgrāmata.
• Saubu gadijumā sazinieties ar pilvarotu servisa palidzibas

centru vai lidzigu kvalificetu personu.

UZMANIBU!

• Nespeja uzstadit skruves vai stiprinajuma ierici saskaar siem noradijumiem, var izraisit elektriska apdraedjuma risku.
• Nelietojiet kopa ar atsevišku programmetāju, taimeri, tālvadības puli vai jebkuru citu ierīci, kas ieslēzas automatiski.

Ši erice atbilst Eiropas Direktfvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Parliecinoties, vai sis produits tiek izmests ārā pareizā veidā, izmantotājs veicina izvairšanos no negativjām sekām apkārtējai videu un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bettasirjagodā uz tam domatu savaksanaspunktu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jiaizmet, respektjot vieteos likumus, kas attiecas uz atkritumu aizvaksanu.Pec papidus informacijs par produkta izmantoansu, apstradi un atkartotu izliotoansu, ir jagriezas vietja estade ,kas nodarbojas ar attiego jautumu, atkritumu atkartotas izliotoanas servisu, vai uz veikalu, kur produits tika iegadats.

lericeirizstradata,parbauditaunrazota atbilstoši sādām prasibam.

Drošiha: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Veiktspeja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinatu ietekmi uz vidi. lesledziet nosüčejur minimä Štrumu, kad sākat gatavošanu un atstajjet to ieslęgtu páris minutes péc tam, kad gatavošana ir pabeigta. Palielinet Ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielinato Štrumu (-ts) ikari arkartējos gadijumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturetū labu smaku samazināsanas efektiviti. Notiriertau taku filtru (-s), ja nepieciešams, lai uzturetū labu tauku filtra efektiviti. Izmantojiet vēdinašanas sistemas maksimäldiamétru, kas noradīts šajrokasgrāmata, lai uzlabotu efektiviti un samazinātu trokni.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksjo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kas ir piefiksels pie atloksavienojuma.

UZMANIBU!

Evakuacijas caurule nav dota lidzi un ta ir jiaegadjas.

Izvadišanas curule diametram ir jābūt vienlidzigam ar savienošanas gredzena diametu.

UZMANIBU!

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Pievienot gaisa nosucju pie izvadiisanas sienas caurulem un atverumiem ar diametu, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienas izvadišanas caurulu un atverumu izmantošana ar mazaku diamétru, noteiks iesukšanas rezultatu pazemināšanos un stipru trokšnu paaugstināšanos.

Tadel, tiek noraidita jebkura atbildiba saja sakara.

I Izmantot garu cauruli, pec iespejas mazaku.
! Izmantot cauruli ar pēc iespējas mazāk locijumiem (locijuma maksimalais lenkis: 90^
I Izvairlties no curules diametra straujam izmainam.

Filtrejoša versija

lesuktais gais tiek attaukots un deodorets pirms ta nosutisanas telpa. Lai izmantotu gais nocuceju saja versija, ir nepiecsams ieriok papildus filtresanas sistemu uz aktivo oglu pamata.

lerikošana

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosuceja dalas nav jabut mazakam par 45cm elektriskas plits gadijuma un 50cm gazes un kombinetas virtuves gadijuma.

Gadijumā, ja ierikosanas instrukcjjas gazes iericei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

! Elektriska pieslegsana

Tikla spiregumam ir jaatbilst spiregumam, kurš ir atzimëts uz Āpāsas etijêtes, kura atrodas gaisa nosüčejia iekspuse. Ja nosüçējam ir kontaktdakës, pievient to roztei, kura atbilst pastavosiem likuimiem un atrodas pieejamā zona ari péc installesanas.

Ja gaisa nosucjam nav kontaktdaksas (tieja pieslsgsana pie elektriskas sistemas) vai ar kontaktdaksna neatrodas pieejama zona, ari pec Installesanas, pielietot normam atbilsto su bipolaru sledzi, kur'snodrosina pilnu atslegsanu no tikla spireguma, parslodzes kategorijas lll nosacjumos, saskaarierkoanas likuimiem.

UZMANIBU!

pirms pieslęgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudit tā pareizu darbošanos, vienmer pārbaudit ka tīkla kabelis ir ierikots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gaditjuma, pieprasit to Tehniskas apskalposanas

servisam.

Ierikošana Pirms uzsakt erikošanu:

• Pārbaudīt vāi iegādātajam produktam ir piēmēroti izmēri izvēlētajai ierikosanas zonai.
• Nogem aktivas ogles filtru/s, ja tadi ir piegadati ar ierieci (skat. attiecigu paragrafu). Tam/tiem ir jabut montetam/tiem atpakal, tikai ja Jus velaties izmantot gaisa nosucju filtracijas versija.
• Pärbaudīv vai gaisa nosücējā nav (transportesanas del) pievienotu detalu (piem., maisini ar skruvēm, garantijas utt), gadījumā, ja tas tā ir, tie ir jāiznem un jāsaglabā.

Gaisa nošūcëjs iraprkots ar fiksēsanas korkiem, kas ir piemēroti sienu/griestu lielakai dalaj. Jebkura gadijumā, ir nepiecišams griezties pie kvalificeta tehnika, lai pärliecinātos par materialu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietykeksi biezai/lem, lai noturetu gaisa nosūcëja svaru.

Darbošanās

Kontroles panelis ar 6 taustiem

Lai izveletos gaisa nosucea funkcjjas ir pietiekosi pieskarties komandam.

Gaisas ON/OFF gaisma

Atrums izveles tausts (iesuksanas jauda) intensiva-ilmugs 5 minutes: gaisa nosucejs uzstada so jaudu un pec 5 minutem atgriezas iepriekseja uzstadjumā.

Augusta atrums izveles tausts (iesuksanas jauda)

Videja atruma izveles tausts (iesuksanas jauda)-kad mirgulo, norada uz to, ka ir nepiecišams mazgāt vai nomainit oglu filtru. Parasti sis pazinojums ir atslegts. Lai iedarbinatu pazinojumu, atslegt elektroniku, piespiezot uz 3 sekundem taustu 0. Talak, vienlaicigi piespiest taustus 1 un 2 uz 3 sekundem; no sakuma mirgulos tikai tausts 1, pec tam mirgulos abi tausti 1 un 2, kas uzrada aktivaciju. Atkartot operaciju, lai atslegtu pazinojumu-no sakuma mirgulos tausti 1 un 2, pec tam mirgulos tikai tausts 1, kas uzrada atslegsanu.

Zema atruma izveles tausts (iesukkanas jauda) - kad mirgulo, norada uz nepiecesamibu nomazgat tauku filtrus.

Dzineja OFF tausts (stand by) - Elektronikas sistemas atslęgsana - Pazinojuma Reset par filtru mazgăsana/maiŋu.

DZINEJA OFF

Islaictgi piespiest lai izslegtu dzineju.

FILTRU PAZINOJUMA RESET

Kad gaisa nosucejs ir ieslegt, pec tam, kad filtriem tika veikta tehniska apkope, piespiest taustu lidz skanas signalam. Mirgulojo's LED 1 (tauku filtri) vai 2 (ogles filtrs) partrauc mirguloisan.

ELEKTRONIKAS SISTÉMAS ATSLEGSANA

Piespiest uz 3 sekundēm taustu, tiek atslegta gaisa nosucêja komandas elektronika.

Sfunkcija varbutderigaproduktirisanas operacijasaikā.

Lai no jauna ieslegtu elektroniku, pietiek atkartot operaciju.

Darbošanās anomalijiu gadijumā, pirms Jus griežaties pie Tehniskās Apkalpošanas servisa, atslédziet uz vismaz 5 sek. ierici no elektriskās barošanas, iznemot kontaktdaksu un piesplēdžiet to no jauna. Gadijumā, ja darbošanās anomalija turpinās, ir jagriežas pie Tehniskās Apkalpošanas servisa.

Modelis ar 5 taustu paneli

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Gaismu ON/OFF tausts (Led L1 ir ieslęgts)
T2. Tausts OFF - 1.iesukskanas ātruma (jaudas) izveles tausts (Led L2 ir ieslęgts)
T3. 2.iesuksanas atruma (jaudas) izveles tausts (Led L2+L3 ir ieslegti)
T4. 3.iesuksanas atruma (jaudas) izveles tausts (Led L2+L3+L4 ir ieslegt)
T5. Intensivā iesūkṣanas ātruma (jaudas) izveles tausts (Led L2+L3+L4 ir ieslēgti + Led L5 mirgujo) - ilgums 5 minutes - pēc kā gaisa nosūcējs automātiski uzstāda 2.iesūkṣanas Ātrumu (jaudu).

Gais nosucea novelotia izslegsanas (Led mirgulo):

Ir iespejams uzstadit gaisa nosuceja noveloto izslegsanos (OFF), no jauna piespiezot ilgak par 2 sekundem iesuksanas atruma (jaudas) taustu, kas ir aktivs taja bridi. Piejamie novelotas izslegsanas laiki ir sadi:

1.iesuksanas atrums (jauda): 20 minutes
2. iesuksanas atrums (jauda): 15 minutes
3. iesuksanas atrums (jauda): 10 minutes

Intensivais iesuksanas atrums (jauda): 5 minutes

Filtrupiesatinaesan pazinojums

Gaisa nosucëjs ir aprikots ar vienu funkciju, kas ar regulariem laika intervãiem, brdina lietotäju, kad filtri ir piesatināti un tiem ir nepiecešams tehnisko akopi.

Prettauku filtra piesatinasanas pazijojums: Kad gaisa nosucjeirs izslegtss (OFF), visi iesuksanas atrama (jaudas) LED iesledzas ar pastavigu gaismu uz 40 sekundem.

Aktivas oges filtra piesatinasan pazinojums: Kad gaisa nosucjejs ir izslegts (OFF), visi iesuksanas atruma (jaudas) LED mirgulo 40 sekundes.

Aktivas ogles filtra piesatinaesan pazinojuma iedarbinasa: parasti tas ir atslegts, un lai to iedarbinatu, ir nepiecsams izslegts gaisa nosucju (OFF) un vienlaicigi piespiest taustus T3 un T5 ilgak par 3 sukundem; LED L3 un L5 saks mrigulot.

Lai atslegtu, ir jaatkarto operacija, LED L3 un L5 ieslsgsies ar pastavigu gaismu.

Filtru piesatinasanas pazijojuma iestatisana uz nulli (reset):

Kad gaisa nosucejs ir ieslegts (ON), ir japiespiez tausts T2 ilgakar 2 sekundem, visi LED uz tsu laika posmu ieslegsies.

Piezime: ja tas ir nepiecsams, atkarot operaciju gadijumă, ja abi pazinojumi (pretauku filtrs un aktivas ogles filtrs) ir iedarbinati.

Tehniska apkalposana

Tirišana

TIRisanai ir jazmanto TIKAI mitrs audums, kurir samitrinats arneitraliem skidriem mazgasanis lidzekliem. NELIETOT TIRisanai RIKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazivus saturosu produktu. NEIZMANTOT ALKOHOLU!

Prettauuku filtrs

Attels 10a-20

Notur tauku dalinas, kasiek veidotas no ediena pagatavoanas.

Prettauku filtram ir jabut tiritam katru menei, ar neagresiviem lidzekliem, manuali vai tauku mazgajama ma sina, pie zemas temperaturas un izmantojot iso ciklu. Ja tas tiek mazgats tauku mazgajama ma sina, prettauku filtra metala detalas var klut nespodras, bet jebkurad gadjumā to spejas nenainas

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 19

Notur nepafikamas smarzas, kuras veidojas no ediena gatavošanas.

Oglu filtra piesatina'anas paradas pec diezgan ilgas izmantoanas, atkaribnao virtuves veida un tauku filtr tirananas regularitate. Jebkura gadjumira nepiecesams nomaint kartridzu maksimums katrus ceturto menesi (vai kad filtr pu siatinaanas noradjumu sistema - ja to paredz Josu modelis - uzada so nepiecesamibu).

LED nodrošina optimalu apgaismosanu, kas ilgst 10 reizes vairak par tradiconalajam spuldzītēm un lauj ietaupit 90% elektriskās energijas.

Lai nomaintitu lampiu, szinieties ar pilnvarotu rezerves daluservisa centru.
