ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ UNI_POOL_REEL_585 Uniprodo

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Σύστημα μπομπίνας πισίνας
Μοντέλο	Uni_Pool_Reel_520	Uni_Pool_Reel_570	Uni_Pool_Reel_585
Διαστάσεις [mm]	64,8 (από την πλευρά του κινητού στηρίγματος) / 50 (από τη σταθερή πλευρά στήριξης) x 56 x 593	41,5 από την πλευρά του κινητού στηρίγματος / 56 από τη σταθερή πλευρά στήριξης x 51,8 x 642,5	49,5 από το πλάι με το μοχλό / 35,3 από το πλάι του μοχλού x 17 x 509
Βάρος [kg]	13,4	11,3	5,85
Το πλάτος της πισίνας [m]	4.22÷5.25	3.01÷5.74	1.22÷6
Μήκος μεμονωμένων σωλήνων κυλίνδρων [cm]	140	150	105 (7 τεμ.)32 (1 τεμ.)
Η διάμετρος του σωλήνα [cm]	7.6 / 8.1	7.6 / 8.1	42 / 37
Μέγεθος τροχού [cm]	19,5	19,5	-
Μέγιστο φορτίο [kg]	60	60	30,15

1. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συσκευής. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥΣΤΙΚΑ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε μια απρόσκοπτη λειτουργία, χρησιμοποιήστε τη σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά τις εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας.

Θρύλος

Διαβάστε τις οδηγίες πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΠΡΟΣΟΧΗ! ή ΘΥΜΑΣΤΕ! Ισχύει για τη δεδομένη κατάσταση.

(γενικό προειδοποιητικό σήμα)

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ!

Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης

και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

2. Ασφάλεια χρήσης

⚠️ ΠΡΟΣΟΧΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή ακόμα και θάνατο.

Όποτε χρησιμοποιείται "συσκευή" ή "προϊόν" στις προειδοποιήσεις και τις οδηγίες, σημαίνει: Σύστημα μπομπίνας πισίνας.

a) Σε περίπτωση αμφιβολίας εάν το προϊόν λειτουργεί σωστά ή εάν εντοπίσετε ζημιά, επικοινωνήστε με το κέντρο σέρβις του κατασκευαστή.
b) Μόνο το κέντρο σέρβις του κατασκευαστή μπορεί να κάνει επισκευές του προϊόντος Μην επιχειρήσετε να κάνετε επισκευές μόνοι σας!
c) Διατηρήστε αυτό το εγχειρίδιο διαθέσιμο για μελλοντική αναφορά. Εάν αυτή η συσκευή παραδοθεί σε τρίτους, θα πρέπει να της παραδοθεί το εγχειρίδιο.
d) Μη χρησιμοποιείτε τη συσκευή όταν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκούλ, ναρκωτικών ή φαρμάκων που μπορεί να επηρεάσουν σημαντικά την ικανότητα χειρισμού της συσκευής.
e) Η συσκευή δεν έχει σχεδιαστεί για χειρισμό από άτομα (συμπεριλαμβανομένων παιδιών) με περιορισμένες νοητικές και αισθητηριακές λειτουργίες ή άτομα που δεν έχουν σχετική εμπειρία ή/και γνώσεις, εκτός εάν επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για τον τρόπο λειτουργίας του συσκευή.
f) Μην υπερεκτιμάτε τις ικανότητές σας. Κατά τη χρήση της συσκευής κρατήστε την ισορροπία σας και παραμείνετε σταθεροί ανά πάσα στιγμή. Αυτό θα εξασφαλίσει καλύτερο έλεγχο της συσκευής σε απροσδόκητες καταστάσεις.
g) Η συσκευή δεν είναι παιχνίδι. Τα παιδιά θα πρέπει να επιβλέπονται έτσι ώστε να μην παίζουν με τη συσκευή.
h) Διατηρήστε τη συσκευή σε καλή τεχνική κατάσταση. Πριν από κάθε χρήση ελέγχετε για γενική ζημιά και ιδιαίτερα για ρωγμές εξαρτημάτων ή στοιχείων και για τυχόν άλλες συνθήκες που μπορεί να επηρεάσουν την ασφαλή λειτουργία της συσκευής. Εάν εντοπιστεί ζημιά, παραδώστε τη συσκευή για επισκευή πριν τη χρήση.
i) Η επισκευή ή η συντήρηση της συσκευής θα πρέπει να πραγματοποιείται από εξειδικευμένα άτομα, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφαλή χρήση.
j) Κατά τη μεταφορά και το χειρισμό της συσκευής μεταξύ της αποθήκης και του προορισμού, λάβετε υπόψη τις αρχές της επαγγελματικής υγείας και ασφάλειας για χειροκίνητες μεταφορές που ισχύουν στη χώρα όπου θα χρησιμοποιηθεί η συσκευή.
k) Πριν ξεδιπλώσετε το ηλιακό φιλμ, βεβαιωθείτε ότι δεν υπάρχουν άνθρωποι ή ζώα στην πισίνα.
1) Απαγορεύεται να παραμένετε, να ξαπλώνετε, να στέκεστε ή να τραβάτε το ηλιακό φίλμ όταν τυλίγεται ή ξετυλίγεται. Μπορεί να προκαλέσει βλάβη στο προϊόν.
m) Κατά την κύλιση ή το ξετύλιγμα, μην τραντάζετε τον τροχό που οδηγεί τον κύλινδρο.
n) Συνιστάται να μην χρησιμοποιείτε υπερβολική δύναμη κατά το τύλιγμα του καλύμματος της πισίνας. Εάν εμφανιστούν μπλοκαρίσματα, πρέπει πρώτα να αφαιρεθούν.

3. Χρησιμοποιήστε οδηγίες

Το προϊόν έχει σχεδιαστεί για κύλιση, ξετύλιγμα και αποθήκευση του ηλιακού φιλμ.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από μη σκόπιμη χρήση της συσκευής.

3.1. Περιγραφή συσκευής

Σημείωση: Η προβολή αυτού του προϊόντος βρίσκεται στην τελευταία σελίδα των οδηγιών λειτουργίας.

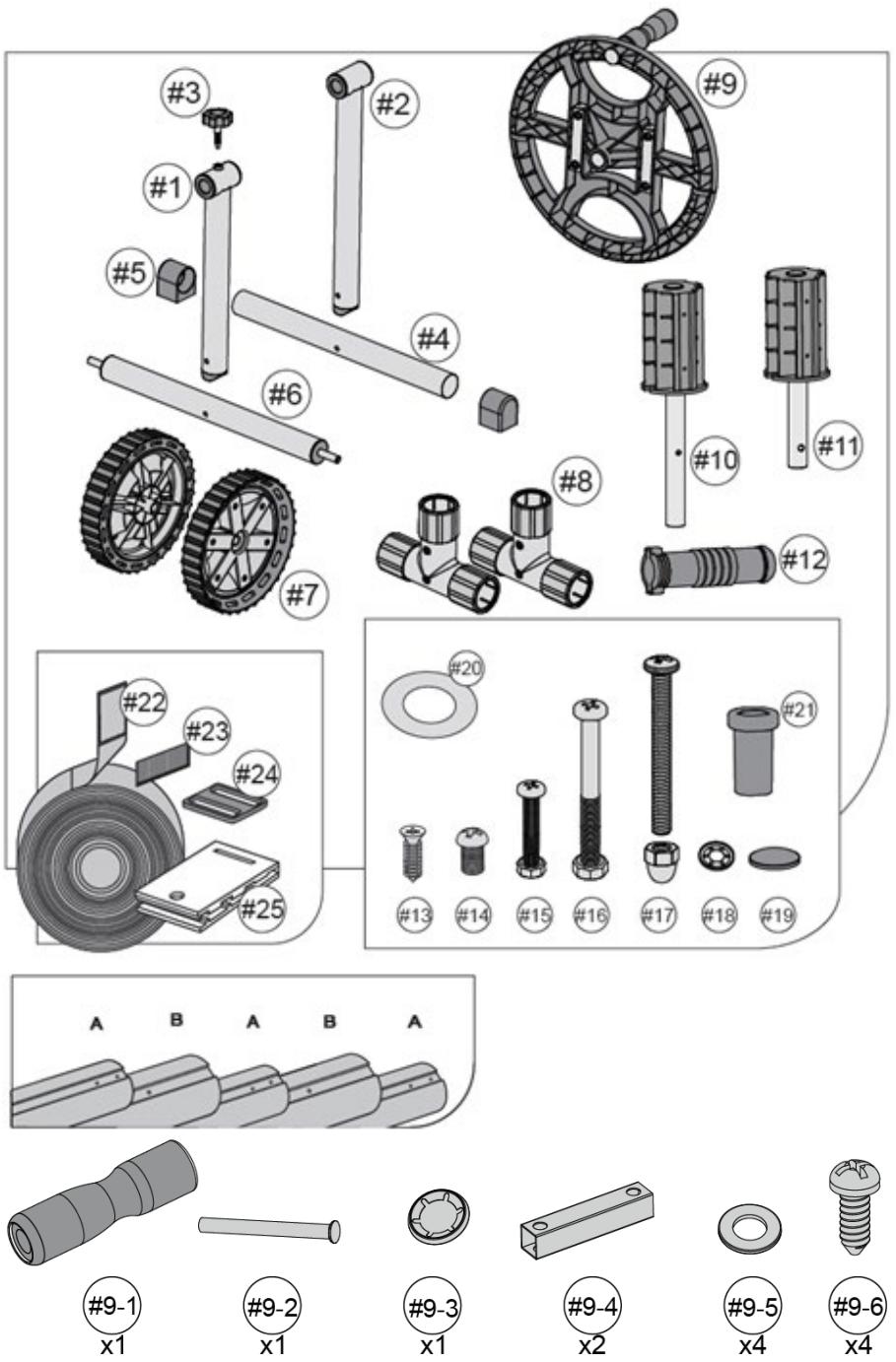

UNI_POOL_REEL_520 (Βλέπε εικ. 1)	UNI_POOL_REEL_570 (Βλέπε εικ. 2)	UNI_POOL_REEL_585 (Βλέπε εικ. 3)
1 - Κινητό στήριγμα2 - Σταθερή υποστήριξη3 - Βίδα σύσφιξης4 - Η βάση του σταθερού στηρίγματος5 - Το καπάκι του στηρίγματος6 - Βάση κινητού στηρίγματος7 - Τροχοί8 - Σύνδεσμος9 - Τροχός για την οδήγηση του κυλίνδρου9-1 - Λαβή9-2 - Μανδρελ9-3 - Βύσμα9-4 - Δοκοί ασφαλείας9-5 - Ροδέλα9-6 - Βίδα10 - Άξονας κυλίνδρου11 - Άξονας κυλίνδρου12 - Λαβή13 - Μπουλόνι14 - Βίδα15 - Βίδα με παξιμάδι16 - Μακριά βίδα με παξιμάδι17 - Βιδώστε με ένα παξιμάδι με καπάκι18 - Προστατευτική ροδέλα19 - Βύσμα20 - Ροδέλα21 - Κύλινδρος που οδηγεί τον τροχό22 - Λουράκι με θηλυκό Velcro23 - Αρσενικό Velcro24 - Σφιγκτήρας25 - Κλιπ	1 - Κινητό στήριγμα2 - Σταθερή υποστήριξη3 - Άξονας κυλίνδρου4 - Άξονας κυλίνδρου5 - Ένας τροχός με λαβή για την κίνηση του κυλίνδρου6 - Λαβή7 - Μπουλόνι επίπεδης κεφαλής8 - Βίδα9 - Μπουλόνι με παξιμάδι10 - Μακρύ μπουλόνι με παξιμάδι11 - Ροδέλα12 - Ρολό13 - Τροχός14 - Ζώνη με θηλυκό Velcro15 - Αρσενικό κούμπωμα Velcro16 - Σφιγκτήρας17 - Κλιπ	A - Στήριγμα κυλίνδρουB - Στήριγμα κυλίνδρουΓ - ΛαβήΔ - ΜοχλόςE - Λουράκι με θηλυκό VelcroF - Αρσενικό VelcroG - ΣφιγκτήραςH - ΚλιπJ - Βάση στήριξης (για τοποθέτηση σε επίπεδη άκρη πισίνας)K - Βάση με λαβή (για τοποθέτηση σε σωληνωτό πλαίσιο)L - Μπουλόνι με αυτοκόλλητο (μακρύ)M - Μπουλόνι με αυτοκόλλητο (κοντό)N - Βίδα και παξιμάδιO - Βίδα επίπεδης κεφαλήςP - Προσαρμογέας για εξαγωνικό σωλήναQ - Μικρός εξαγωνικός σωλήναςR - Μεγάλος εξαγωνικός σωλήνας

3.2. Συναρμολόγηση της συσκευής

3.2.1. UNI_POOL_REEL_520

1. (Βλέπε εικ. 4). Στερεώστε τους άξονες του κυλίνδρου με τις βίδες (13) στους εξωτερικούς σωλήνες τύπου Α.
2. (Βλέπε εικ. 5) Τοποθέτηση του τροχού για την κίνηση του κυλίνδρου (9)

α) Σπρώξτε και τα δύο μέρη του τροχού μαζί.

β) Εισαγάγετε τις δοκούς ασφαλείας (9-4) ανάμεσα στα δύο μέρη του τροχού (9).

γ) Στερεώστε τη σύνδεση με τέσσερα μπουλόνια (9-6) και ροδέλες (9-5).

δ) Τοποθετήστε τη λαβή (9-1). Εισαγάγετε το μανδρέλι (9-2) στην οπή του μοχλού, μετά τοποθετήστε τη θήκη με τον άξονα στην οπή του τροχού που οδηγεί τον κύλινδρο (9) και στερεώστε τη σύνδεση με τα βύσματα (9-3)

1. (Βλέπε εικ. 6) Εισαγάγετε τη σταθερή βάση στήριξης (4) και το σταθερό στήριγμα (2) στα παξιμάδια σύσφιξης και στη συνέχεια στον σύνδεσμο (8). Σφίξτε τα παξιμάδια σύσφιξης. Στερεώστε τις συνδέσεις με

βίδες και παξιμάδια καπακιού (17) και, στη συνέχεια, τοποθετήστε τα βύσματα (5) και στα δύο άκρα της σταθερής βάσης στήριξης (4).

1. (Βλέπε εικ. 7) Εισαγάγετε τη βάση του κινητού στηρίγματος (6) και το κινητό στήριγμα (1) με παξιμάδια σύσφιξης και σύνδεσμο (8). Σφίξτε τα παξιμάδια σύσφιξης. Στερεώστε τις συνδέσεις με βίδες και παξιμάδια καπακιού (17) και, στη συνέχεια, σφίξτε ελαφρά τη βίδα του σφιγκτήρα (3). Τοποθετήστε τους τροχούς (7) στους άξονες του κινητού στηρίγματος (6). Στη συνέχεια, εισάγετε το ρολό οδήγησης (21) στο κέντρο των τροχών και στερεώστε τη σύνδεση με τη ροδέλα ασφάλισης (18) και το βύσμα (19).
2. (Βλέπε εικ. 8) Περάστε τον άξονα του κυλίνδρου (11) μέσα από το κινητό στήριγμα (1) και τοποθετήστε τον τροχό πάνω του για να κινήσετε τον κύλινδρο (16). Στερεώστε τη σύνδεση με τη βίδα και το παξιμάδι (16).
   Περάστε τον άξονα του κυλίνδρου (10) μέσα από το σταθερό στήριγμα και τοποθετήστε τη ροδέλα (20) και τη θήκη (12) πάνω της. Στερεώστε τη σύνδεση με τη βίδα και το παξιμάδι (15).
3. (Βλέπε εικ. 9) Τοποθετήστε και τα δύο στηρίγματα όχι πιο κοντά από 45 cm από τις απέναντι πλευρές της πισίνας. Στην περίπτωση μιας ορθογώνιας πισίνας, ο κύλινδρος πρέπει να τοποθετηθεί κατά μήκος της μικρότερης άκρης. Στην περίπτωση πισίνας σε σχήμα οβάλ, ο κύλινδρος πρέπει να τοποθετείται πάνω από την επιφάνεια του νερού όχι περισσότερο από 90 cm από την άκρη.
   Συνδέστε τους σωλήνες του κυλίνδρου έτσι ώστε η ελάχιστη επικάλυψη τους να μην είναι μικρότερη από 30 cm.
4. (Βλέπε εικ. 10) Εισαγάγετε 3 βίδες (14) στις συνδέσεις του σωλήνα, με τη δύναμη να εξασφαλίζει σταθερή θέση των σωλήνων μεταξύ τους.
5. (Βλέπε εικ. 11) Αποσυνδέστε τους αρσενικούς ιμάντες Velcro (23) από τους θηλυκούς ιμάντες Velcro (22), αφαιρέστε το προστατευτικό στρώμα κόλλας. Κολλήστε τα αρσενικά μέρη Velcro (23) στον κύλινδρο, κάθετα στον άξονά του σε τακτά χρονικά διαστήματα, σε όλο το μήκος της πισίνας. Οι ιμάντες Velcro δεν πρέπει να τοποθετούνται σε απόσταση μικρότερη από 30 cm στις συνδέσεις των σωλήνων.
6. (Βλέπε εικ. 12) Τοποθετήστε τον σφιγκτήρα (25) και το κλιπ (24) στον ιμάντα.
7. (Βλέπε εικ. 13) Στην περίπτωση των ορθογώνιων πισινών:

Απλώστε το κάλυμμα πάνω από την πισίνα. Προσαρμόστε τα κλιπ (25) (όπως φαίνεται στην εικόνα) για το κάλυμμα, κρατώντας σε ίσα διαστήματα απόσταση από τα επόμενα κλιπ (25) όπως τα αρσενικά μέρη Velcro (23) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποτρέψετε τη ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 14) Για στρογγυλές ή οβάλ πισίνες:

Απλώστε το κάλυμμα πάνω από την πισίνα. Τοποθετήστε τα κλιπ (25) (όπως φαίνεται στην εικόνα) για κάλυψη σε τακτά χρονικά διαστήματα σε απόσταση όπως τα αρσενικά μέρη Velcro (23) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποτρέψετε τη ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 15) Βιδώστε τους άξονες του κυλίνδρου με τις βίδες (7) στους εξωτερικούς σωλήνες τύπου Α.

2. (Βλέπε εικ. 16) Τοποθετήστε τους τροχούς (13) στους άξονες της δοκού βάσης (2), τοποθετήστε το ρολό (12) στο κέντρο των τροχών και στερεώστε τη σύνδεση με μια ροδέλα και ένα βύσμα.

3. (Βλέπε εικ. 17) Εισαγάγετε το ρολό στη ράβδο και μετά στερεώστε και τα δύο μέρη στον τροχό για να κινήσετε τον κύλινδρο (5). Ασφαλίστε τη σύνδεση με το βύσμα.

4. (Βλέπε εικ. 18) Περάστε τον άξονα του κυλίνδρου (3) μέσα από το σταθερό στήριγμα (2) και τοποθετήστε τον τροχό πάνω του για να κινήσετε τον κύλινδρο (5). Στερεώστε τη σύνδεση με τη βίδα και το παξιμάδι (10). Στο επάνω μέρος του σταθερού στηρίγματος (2), τοποθετήστε τη βίδα σύσφιξης.

Περάστε τον άξονα του κυλίνδρου (4) μέσα από την οπή στο κινητό στήριγμα (1) και τοποθετήστε τη ροδέλα (11) και τη θήκη (6) πάνω της. Στερεώστε τη σύνδεση με τη βίδα και το παξιμάδι (9).

1. (Βλέπε εικ. 19) Τοποθετήστε και τα δύο στηρίγματα όχι πιο κοντά από 45 cm από τις απέναντι πλευρές της πισίνας. Στην περίπτωση μιας ορθογώνιας πισίνας, ο κύλινδρος πρέπει να τοποθετηθεί κατά μήκος της μικρότερης άκρης. Στην περίπτωση πισίνας σε σχήμα οβάλ, ο κύλινδρος πρέπει να τοποθετείται πάνω από την επιφάνεια του νερού όχι περισσότερο από 90 cm από την άκρη.

Συνδέστε τους σωλήνες του κυλίνδρου έτσι ώστε η ελάχιστη επικάλυψη τους να μην είναι μικρότερη από 30 cm.

1. (Βλέπε εικ. 20) Αποσυνδέστε τους αρσενικούς ιμάντες Velcro (15) από τους θηλυκούς ιμάντες Velcro (14), αφαιρέστε το αυτοκόλλητο προστατευτικό στρώμα. Κολλήστε τα αρσενικά μέρη Velcro (15) στον κύλινδρο, κάθετα στον άξονά του σε τακτά χρονικά διαστήματα, σε όλο το μήκος της πισίνας. Οι ιμάντες Velcro δεν πρέπει να τοποθετούνται σε απόσταση μικρότερη από 30 cm στις συνδέσεις των σωλήνων.

2. (Βλέπε εικ. 21) Τοποθετήστε τον σφιγκτήρα (16) και το κλιπ (17) στον ιμάντα.

3. (Βλέπε εικ. 22) Στην περίπτωση των ορθογώνιων πισινών:

Απλώστε το κάλυμμα πάνω από την πισίνα. Τοποθετήστε τα κλιπ (17) (όπως φαίνεται στην εικόνα) για κάλυψη σε τακτά χρονικά διαστήματα σε απόσταση όπως τα αρσενικά μέρη Velcro (15) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποφευχθεί η ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 23) Για στρογγυλές ή οβάλ πισίνες:

Απλώστε το κάλυμμα πάνω από την πισίνα. Τοποθετήστε τα κλιπ (17) (όπως φαίνεται στην εικόνα) για κάλυψη σε τακτά χρονικά διαστήματα σε απόσταση όπως τα αρσενικά μέρη Velcro (15) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποφευχθεί η ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 24) Εισαγάγετε τους μοχλούς (D) στο στήριγμα (A) και, στη συνέχεια, σύρετε το στήριγμα (C) στο στήριγμα (B).
2. (Βλέπε εικ. 25) Βιδώστε το μπουλόνι (L) στην οπή στη βάση (A) και (B). Συνιστάται η χρήση κατσαβιδιού με μαγνητικό άκρο που θα συγκρατεί τη βίδα κατά τη συναρμολόγηση.
3. (Βλέπε εικ. 26) Το απαιτούμενο μήκος κυλίνδρου σημειώνεται ως η απόσταση Χ από το εσωτερικό του στηρίγματος (Α) έως το εσωτερικό του δεύτερου στηρίγματος (Β) όταν και τα δύο στηρίγματα είναι τοποθετημένα σε αντίθετες πλευρές της πισίνας.

Για να μετρήσετε την απόσταση Χ για πισίνες με επίπεδη άκρη:

α) Εισαγάγετε τις βάσεις (J) στο κάτω μέρος των στηριγμάτων (A) και (B).
β) Τοποθετήστε τα στηρίγματα (Α) και (Β) στην άκρη.
γ) Μετρήστε την απόσταση μεταξύ των εσωτερικών πλευρών των στηρίξεων (Α) και (Β).

Για να μετρήσετε την απόσταση Χ για πισίνες με όχθες με τη μορφή σωληνωτού πλαισίου:

α) Εισαγάγετε τις βάσεις (Κ) στο κάτω μέρος των στηριγμάτων (Α) και (Β).
β) Τοποθετήστε στηρίγματα (Α) και (Β) στο σωληνωτό πλαίσιο και ασφαλίστε τη θέση τους σφίγγοντας τις βίδες στις βάσεις (Κ).
γ) Μετρήστε την απόσταση μεταξύ των εσωτερικών πλευρών των στηρίξεων (Α) και (Β).

1. (Βλ. εικ. 27) Πιθανή διαμόρφωση σύνδεσης σωλήνα

ΣΗΜΕΙΩΣΗ: Η ελάχιστη επικάλυψη των σωλήνων είναι 20 cm (8 in)

Τα ανοίγματα στους σωλήνες (Ρ και Ο) πρέπει να βρίσκονται στα εξωτερικά άκρα των συνδεδεμένων σωλήνων για να είναι δυνατή η εγκατάσταση τόσο του ενός στηρίγματος (Α) όσο και του άλλου στηρίγματος (Β).

1. (Βλέπε εικ. 28) Για να ασφαλίσετε τη σύνδεση ενός σωλήνα (R) σε έναν άλλο σωλήνα (P ή Q), βιδώστε τις βίδες (O) στις οπές του σωλήνα (R). Διατηρήστε την ελάχιστη επικάλυψη των σωλήνων 20 cm (8 in).
2. (Βλέπε εικ. 29) Μετά τη σύνδεση των σωλήνων, πρέπει να τοποθετηθούν στους άξονες στήριξης (Α και Β). Πρέπει να βεβαιωθείτε ότι το δεύτερο άνοιγμα στον σωλήνα (Ρ και Ο) και η οπή στον άξονα στήριξης βρίσκονται στην ίδια θέση ώστε να επιτρέπεται η τοποθέτηση της βίδας (Μ). Στερεώστε τη σύνδεση με τη βίδα (Μ).
3. (Βλέπε εικ. 30) Τοποθετήστε τα στηρίγματα κυλίνδρων (Α και Β) μαζί με τη βάση (J) στην άκρη της πισίνας.

Σε περίπτωση που η άκρη είναι κατασκευασμένη από πλαστικό ή ξύλο, χρησιμοποιήστε βίδες με αυτοκόλλητη βίδα (L) για να στερεώσετε τη βάση (J) στην άκρη.

Στην περίπτωση που η άκρη είναι κατασκευασμένη από μέταλλο, ανοίξτε πρώτα τρύπες που αντιστοιχούν στο μέγεθος του ανοίγματος στη βάση (J). Στερεώστε τη θέση του στηρίγματος με τη βάση βιδώνοντάς το στην άκρη με μια βίδα και ένα παξιμάδι (N).

Εάν είναι απαραίτητο να αυξήσετε το μήκος του κυλίνδρου, χαλαρώστε τις τρεις βίδες (Ο) στο σωλήνα (R) και στα δύο άκρα του κυλίνδρου. Ρυθμίστε το μήκος του κυλίνδρου και σφίξτε τις βίδες (Ο) για να ασφαλίσετε τη σύνδεση.

1. (Βλέπε εικ. 31) Για πισίνες με σωληνωτό πλαίσιο

Τοποθετήστε τα στηρίγματα του κυλίνδρου (Α και Β) μαζί με τη βάση και τη βάση (Κ) στο πλαίσιο και σφίξτε τις βίδες στη βάση με το στήριγμα (Κ) έτσι ώστε τα στηρίγματα (Α και Β) να βρίσκονται σε σταθερή θέση.

Εάν είναι απαραίτητο να αυξήσετε το μήκος του κυλίνδρου, χαλαρώστε τις τρεις βίδες (Ο) στο σωλήνα (R) και στα δύο άκρα του κυλίνδρου. Ρυθμίστε το μήκος του κυλίνδρου και σφίξτε τις βίδες (Ο) για να ασφαλίσετε τη σύνδεση.

1. (Βλέπε εικ. 32) Συνδέστε τον ιμάντα (Ε), τον σφιγκτήρα (G) και το κλιπ (H).

2. (Βλέπε εικ. 33) Αποσυνδέστε τα αρσενικά μέρη Velcro (F) από τον ιμάντα (E) και αφαιρέστε το συγκολλητικό στρώμα από το αρσενικό τμήμα του Velcro. Τοποθετήστε τα αρσενικά μέρη Velcro (F) στον κύλινδρο, κάθετα στον άξονά του σε τακτά χρονικά διαστήματα, σε όλο το μήκος της πισίνας.

3. (Βλ. εικ. 34) Στην περίπτωση των ορθογώνιων πισινών:

Απλώστε το κάλυμμα πάνω από την πισίνα. Τοποθετήστε τα κλιπ (Η) (όπως φαίνεται στο σχήμα) για να καλύπτουν, σε τακτά χρονικά διαστήματα, σε απόσταση από τα αρσενικά μέρη Velcro (F) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποτρέψετε τη ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 35) Για στρογγυλές ή οβάλ πισίνες:

Απλώστε το κάλυμμα πάνω από την πισίνα. Τοποθετήστε τα κλιπ (Η) (όπως φαίνεται στο σχήμα) για να καλύπτουν, σε τακτά χρονικά διαστήματα, σε απόσταση από τα αρσενικά μέρη Velcro (F) στον κύλινδρο. Βεβαιωθείτε ότι το μήκος των ιμάντων επιτρέπει στο κάλυμμα να βρίσκεται επίπεδο στην επιφάνεια της πισίνας για να αποτρέψετε τη ροή αέρα κάτω από το κάλυμμα.

1. (Βλέπε εικ. 36) Για να αποσυναρμολογήσετε το προϊόν από την πισίνα, τραβήξτε το στήριγμα (Α) από τη βάση (J) και στρέψτε το προϊόν στον άξονα του δεύτερου στηρίγματος. Βεβαιωθείτε ότι το στήριγμα βασίζεται στην άκρη ή αποσυναρμολογήστε εντελώς το προϊόν.

3.3. Καθαρισμός και συντήρηση

a) Χρησιμοποιήστε καθαριστικά χωρίς διαβρωτικές ουσίες για να καθαρίσετε κάθε επιφάνεια.
b) Μετά τον καθαρισμό της συσκευής, όλα τα μέρη πρέπει να στεγνώσουν πριν την επαναχρησιμοποιήσετε.
c) Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό μέρος, χωρίς υγρασία και άμεση έκθεση στο ηλιακό φως.
d) Μην ψεκάζετε ποτέ τη συσκευή με πίδακες νερού.
e) Πρέπει να γίνονται τακτικοί έλεγχοι της συσκευής ως προς την τεχνική της αποτελεσματικότητα και τυχόν βλάβες.
f) Χρησιμοποιήστε ένα μαλακό πανί για τον καθαρισμό.

Eικ. 1.
