Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Pool Reel System
Malli	Uni_Pool_Reel_520	Uni_Pool_Reel_570	Uni_Pool_Reel_585
Mitat [mm]	64,8 (liikkuvan tuen sivulta) / 50 (kiinteän tuen puolelta) x 56 x 593	41,5 liikkuvan tuen sivulta / 56 kiinteän tuen puolelta x 51,8 x 642,5	49,5 vivun sivulta / 35,3 vivun sivulta x 17 x 509
Paino [kg]	13,4	11,3	5,85
Altaan leveys [m]	4.22÷5.25	3.01÷5.74	1.22÷6
Yksittäisten rullaputkien pituus [cm]	140	150	105 (7 kpl)32 (1 kpl)
Putken halkaisija [cm]	7.6 / 8.1	7.6 / 8.1	42 / 37
Pyörän koko [cm]	19,5	19,5	-
Maksimikuormitus [kg]	60	60	30,15

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ellet OLE LUKENUT TÄTÄ KÄYTTÖOPPAAA HUOLELLISESTI JA YMMÄRTÄNYT

Pidentääksesi laitteen käyttöikää ja varmistaaksesi häiriöttömän toiminnan, käytä sitä tämän käyttöohjeen mukaisesti ja suorita huoltotoimet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia.

Merkkien selitys

Lue ohjeet ennen käyttöä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

HUOM!

Tämän oppaan piirustukset ovat vain havainnollistavia ja joissakin yksityiskohdissa ne voivat poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan.

Aina kun varoituksissa ja ohjeissa käytetään "laitetta" tai "tuotetta", se tarkoittaa:

Pool Reel System.

a) Jos epäilet tuotteen toimivuutta tai havaitset vaurioita, ota yhteyttä valmistajan huoltokeskukseen.
b) Vain valmistajan huoltokeskus saa korjata tuotetta Älä yritä tehdä korjauksia itse!
c) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmansille osapuolille, käyttöohje on toimitettava sen mukana.
d) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
e) Laitetta ei ole suunniteltu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäviksi, joilla on rajoitettu henkinen ja sensorinen toimintakyky tai henkilöt, joilla ei ole asianmukaista kokemusta ja/tai tietoa, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat saaneet ohjeita laitteen käytöstä. laite.
f) Älä yliarvioi kykyjäsi. Kun käytät laitetta, säilytä tasapainosi ja pysy vakaana koko ajan. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Tämä laite ei ole leikkikalu. Lapsia tulee valvoa, jotta he eivät leiki laitteella.
h) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
i) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
j) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, ota huomioon käsin tapahtuvan kuljetuksen työterveys- ja turvallisuusperiaatteet, jotka ovat voimassa siinä maassa, jossa laitetta aiotaan käyttää.
k) Ennen kuin avaat aurinkokalvon, varmista, ettei uima-altaassa ole ihmisiä tai eläimiä.
I) On kiellettyä oleskella, makuulla, seistä aurinkokalvon päällä tai vetää sitä, kun sitä kääritään tai puretaan. Se voi vahingoittaa tuotetta.
m) Älä nykitä rullaa käyttävää pyörää vierittäessäsi tai avautuessasi.
n) On suositeltavaa olla käyttämättä liiallista voimaa altaan peitteen kelauksen aikana. Jos tukoksia ilmenee, ne on ensin poistettava.

3. Yleiset käyttöohjeet

Tuote on suunniteltu aurinkokalvon rullaamiseen, avaamiseen ja varastointiin.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat laitteen tahattomasta käytöstä.

3.1. Laitteen kuvaus

Huomaa: Tämän tuotteen näkymä löytyy käyttöohjeen viimeiseltä sivulta.

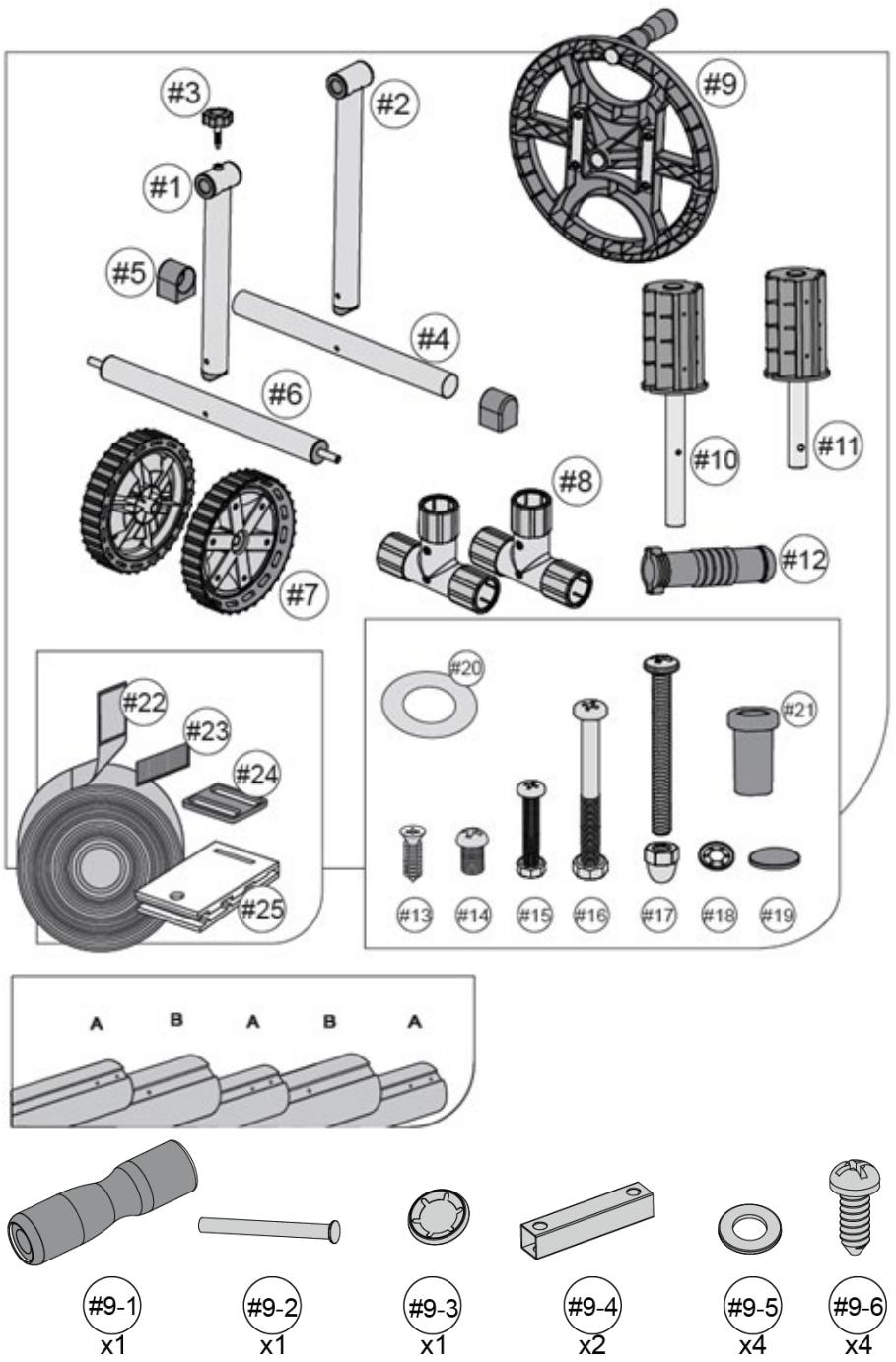

UNI_POOL_REEL_520 (katso kuva 1)	UNI_POOL_REEL_570 (katso kuva 2)	UNI_POOL_REEL_585 (katso kuva 3)
1 - Siirrettävä tuki2 - Kiinteä tuki3 - Kiinnitysruuvi4 - Kiinteän tuen pohja5 - Tuen korkki6 - Siirrettävän tuen pohja7 - Pyörät8 - Liitin9 - Pyörä jyrän käyttämiseen9-1 - Kahva9-2 - Kara9-3 - Pistoke9-4 - Turvapalkit9-5 - Aluslevy9-6 - Ruuvi10 - Rulla-akseli11 - Rulla-akseli12 - Kahva13 - Pultti14 - Ruuvi15 - Ruuvi mutterilla16 - Pitkä ruuvi mutterilla17 - Ruuvi hattumutterilla18 - Suojalevy19 - Pistoke20 - Aluslevy21 - Pyörää ohjaava rulla22 - Naaraspuolisella tarrakiinnityshihnalla23 - Urospuolinen tarrakiinnitys24 - Puristin25 - Leike	1 - Siirrettävä tuki2 - Kiinteä tuki3 - Rulla-akseli4 - Rulla-akseli5 - Kädensijalla varustettu pyörä rullan ajamista varten6 - Kahva7 - Tasakantainen pultti8 - Ruuvi9 - Pultti mutterilla10 - Pitkä pultti mutterilla11 - Aluslevy12 - Rulla13 - Pyörä14 - Vyö naarastarranauhalla15 - Urospuolinen tarrakiinnitys16 - Puristin17 - Leike	A - RullatukiB - RullatukiC - KahvaD - VipuE - Naaraspuolisella tarrakiinnityshihnallaF - Urospuolinen tarrakiinnitysG - PuristinH - KlipsiJ - Tukialusta (asennus tasaiselle altaan reunalle)K - Jalusta kahvalla (asennus putkirunkoon)L - Itsekierteittävä pultti (pitkä)M - Itsekierteittävä pultti (lyhyt)N - Ruuvi ja mutteriO - Tasakantainen ruuviP - Adapteri kuusikulmaiselle putkelleQ - Pieni kuusikulmainen putkiR - Suuri kuusikulmainen putki

3.2. Laitteen kokoonpano

3.2.1. UNI_POOL_REEL_520

1. (Katso kuva 4). Kiinnitä rullan akselit ruuveilla (13) ulkoputkiin tyyppi A.
2. (Katso kuva 5) Pyörän asentaminen rullan (9) käyttämiseen

a) Työnnä pyörän molemmat osat yhteen.

b) Aseta turvapalkit (9-4) pyörän (9) molempien osien väliin.
c) Kiinnitä liitos neljällä pultila (9-6) ja aluslevyillä (9-5).
d) Asenna kahva (9-1). Työnnä kara (9-2) vivun reikään, aseta sitten pidike karalla rullaa käyttävän pyörän reikään (9) ja kiinnitä liitos tulpilla (9-3)

1. (Katso kuva 6) Aseta kiinteä tukijalka (4) ja kiinteä tuki (2) kiristysmuttereihin ja sitten liittimeen (8). Kiristä kiristysmutterit. Kiinnitä liitännät ruuveilla ja kansimuttereilla (17) ja aseta sitten tulpat (5) kiinteän tukialustan (4) molempiin päihin.

2. (Katso kuva 7) Aseta liikkuvan tuen pohja (6) ja liikkuva tuki (1) kiinnitysmuttereilla ja liittimellä (8). Kiristä kiristysmutterit. Kiinnitä liitännät ruuveilla ja muttereilla (17) ja kiristä sitten kiristysruuvia (3) kevyesti. Aseta

pyörät (7) liikkuvan tuen (6) akseleille. Aseta sitten ohjaustela (21) pyörien keskelle ja varmista liitos lukkolevyllä (18) ja tulpalla (19).

1. (Katso kuva 8) Työnnä rullan akseli (11) liikkuvan tuen (1) läpi ja asenna pyörä siihen käyttääksesi rullaa (16). Kiinnitä liitäntä ruuvilla ja mutterilla (16).
   Vie rullan akseli (10) kiinteän tuen läpi ja asenna aluslevy (20) ja pidike (12) siihen. Kiinnitä liitäntä ruuvilla ja mutterilla (15).
2. (Katso kuva 9) Aseta molemmat tuet vähintään 45 cm:n päähän altaan vastakkaisista reunoista. Jos kyseessä on suorakaiteen muotoinen uima-allas, rulla tulee sijoittaa lyhyempään reunaan. Kun kyseessä on soikea allas, tela tulee sijoittaa vedenpinnan yläpuolelle enintään 90 cm reunasta. Yhdistä telan putket niin, että niiden minimilimitys on vähintään 30 cm.
3. (Katso kuva 10) Kiinnitä 3 ruuvia (14) putken liitäntöihin siten, että voima varmistaa putkien vakaan asennon toisiinsa nähden.
4. (Katso kuva 11) Irrota urospuoliset tarranauhat (23) naaraspuolisista tarranauhahihnoista (22), poista tarttuva suojakerros. Kiinnitä urospuoliset tarranauhaosat (23) telaan säännöllisin väliajoin kohtisuoraan sen akseliin nähden altaan koko pituudelta. Tarranauhat tulee sijoittaa vähintään 30 cm putkiliitäntöihin.
5. (Katso kuva 12) Kiinnitä puristin (25) ja pidike (24) hihnaan.
6. (Katso kuva 13) Suorakaiteen muotoiset uima-altaat:

Levitä kansi altaan päälle. Kiinnitä kannen pidikkeet (25) (kuvan osoittamalla tavalla) pitäen yhtä etäisyyttä seuraaviin kiinnikkeisiin (25), kuten telan urospuolisiin tarranauhaosiin (23). Varmista, että hihnojen pituus sallii peitteen asettumisen tasaisesti altaan pinnalle, jotta ilma ei pääse puhaltamaan kannen alle.

1. (Katso kuva 14) Pyöreät tai soikeat uima-altaat:

Levitä kansi altaan päälle. Asenna kiinnikkeet (25) (kuvan mukaisesti) peittämistä varten säännöllisin väliajoin rullan urospuolisten tarraosien (23) etäisyydelle. Varmista, että hihnojen pituus sallii peitteen asettumisen tasaisesti altaan pinnalle, jotta ilma ei pääse puhaltamaan kannen alle.

1. (Katso kuva 15) Kiinnitä rullan akselit ruuveilla (7) A-tyypin ulkoputkiin.
2. (Katso kuva 16) Aseta pyörät (13) pohjapalkin (2) akseleille, työnnä rulla (12) pyörien keskelle ja varmista liitos aluslevyllä ja tulpalla.
3. (Katso kuva 17) Työnnä rulla tankoon ja kiinnitä sitten molemmat osat pyörään rullaa (5) varten. Varmista liitäntä pistokkeella.
4. (Katso kuva 18) Työnnä rullan akseli (3) kiinteän tuen (2) läpi ja asenna pyörä siihen käyttääksesi rullaa (5). Kiinnitä liitäntä ruuvilla ja mutterilla (10). Asenna kiinnitysruuvi kiinteän tuen (2) yläosaan.

Vie rullan akseli (4) liikkuvan tuen (1) reiän läpi ja asenna aluslevy (11) ja pidike (6) siihen. Kiinnitä liitäntä ruuvilla ja mutterilla (9).

1. (Katso kuva 19) Aseta molemmat tuet vähintään 45 cm:n päähän altaan vastakkaisista reunoista. Jos kyseessä on suorakaiteen muotoinen uima-allas, rulla tulee sijoittaa lyhyempään reunaan. Kun kyseessä on soikea allas, tela tulee sijoittaa vedenpinnan yläpuolelle enintään 90 cm reunasta. Yhdistä telan putket niin, että niiden minimilimitys on vähintään 30 cm.
2. (Katso kuva 20) Irrota urospuoliset tarranauhat (15) naaraspuolisista tarranauhahihnoista (14), poista tarttuva suojakerros. Kiinnitä urospuoliset tarranauhaosat (15) rullaan kohtisuoraan sen akseliin nähden säännöllisin väliajoin altaan koko pituudelta. Tarranauhat tulee sijoittaa vähintään 30 cm putkiliitäntöihin.
3. (Katso kuva 21) Asenna puristin (16) ja pidike (17) hihnaan.
4. (Katso kuva 22) Suorakaiteen muotoiset uima-altaat:

Levitä kansi altaan päälle. Asenna kiinnikkeet (17) (kuten kuvassa) peittämistä varten säännöllisin väliajoin urospuolisten tarraosien (15) etäisyydelle telasta. Varmista, että hihnojen pituus sallii peitteen lepäämisen tasaisesti altaan pinnalla, jotta vältytään ilman puhaltamisesta kannen alle.

1. (Katso kuva 23) Pyöreät tai soikeat uima-altaat:

Levitä kansi altaan päälle. Asenna kiinnikkeet (17) (kuten kuvassa) peittämistä varten säännöllisin väliajoin urospuolisten tarraosien (15) etäisyydelle telasta. Varmista, että hihnojen pituus sallii peitteen lepäämisen tasaisesti altaan pinnalla, jotta vältytään ilman puhaltamisesta kannen alle.

1. (Katso kuva 24) Aseta vivut (D) tukeen (A) ja liu'uta sitten pidike (C) kannattimeen (B).
2. (Katso kuva 25) Ruuvaa pultti (L) pohjassa (A) ja (B) olevaan reikään. On suositeltavaa käyttää magneettikärjellä varustettua ruuvimeisseliä, joka pitää ruuvin kiinni asennuksen aikana.
3. (Katso kuva 26) Tarvittava rullan pituus on merkitty etäisyydeksi X tuen (A) sisäpuolelta toisen tuen (B) sisäpuolelle, kun molemmat tuet on sijoitettu altaan vastakkaisille puolille.

Tasareunaisten uima-altaiden etäisyyden X mittaaminen:

a) Aseta alustat (J) tukien (A) ja (B) pohjaan.

b) Aseta tuet (A) ja (B) reunalle.

c) Mittaa tukien (A) ja (B) sisäsivujen välinen etäisyys.

Etäisyyden X mittaaminen uima-altaissa, joissa on putkimaisen kehyksen muodossa olevat lamellit:

a) Aseta alustat (K) tukien (A) ja (B) pohjaan.
b) Aseta tuet (A) ja (B) putkirunkoon ja varmista niiden asento kiristämällä jalustan (K) ruuveja.
c) Mittaa tukien (A) ja (B) sisäsivujen välinen etäisyys.

1. (Katso kuva 27) Putkiliitoksen mahdollinen konfiguraatio

HUOMAA: Putkien minimilimitys on 20 cm (8 tuumaa)

Putkien (P ja Q) aukot tulee sijoittaa liitettyjen putkien ulkopäihin, jotta voidaan asentaa sekä yksi tuki (A) että toinen tuki (B).

1. (Katso kuva 28) Varmista yhden putken (R) liitos toiseen putkeen (P tai Q) ruuvaamalla ruuvit (O) putken (R) reikiin. Pidä putkien minimilimitys 20 cm (8 tuumaa).
2. (Katso kuva 29) Putkien liittämisen jälkeen ne tulee asentaa tukiakseleille (A ja B). On varmistettava, että putken toinen aukko (P ja Q) ja tukiakselin reikä ovat samassa asennossa, jotta ruuvi (M) voidaan asentaa. Kiinnitä liitäntä ruuvilla (M).
3. (Katso kuva 30) Aseta rullatuet (A ja B) yhdessä alustan (J) kanssa altaan reunalle.

Jos reuna on muovia tai puuta, käytä itsekierteittäviä ruuveja (L) kiinnittääksesi alustan (J) reunaan. Jos reuna on metallia, poraa ensin pohjassa olevan aukon kokoa vastaavat reiät (J). Kiinnitä tuen asento alustalla ruuvaamalla se reunaan ruuvilla ja mutterilla (N). Jos rullan pituutta on tarpeen lisätä, löysää putken (R) kolme ruuvia (O) telan molemmissa päissä. Säädä rullan pituus ja kiristä ruuvit (O) liitoksen kiinnittämiseksi.

8. (Katso kuva 31) Putkirunkoisille uima-altaille

Aseta rullatuet (A ja B) yhdessä alustan ja pidikkeen (K) kanssa runkoon ja kiristä alustassa olevat ruuvit pidikkeellä (K) niin, että tuet (A ja B) ovat vakaassa asennossa.

Jos rullan pituutta on tarpeen lisätä, löysää putken (R) kolme ruuvia (O) telan molemmissa päissä.

Säädä rullan pituus ja kiristä ruuvit (O) liitoksen kiinnittämiseksi.

1. (Katso kuva 32) Liitä hihna (E), puristin (G) ja pidike (H).

2. (Katso kuva 33) Irrota urospuoliset tarranauhaosat (F) hihnasta (E) ja irrota tarranauhan urospuolisesta osasta tarttuva kerros. Aseta urospuoliset tarranauhaosat (F) rullalle kohtisuoraan sen akseliin nähden säännöllisin väliajoin altaan koko pituudelle.

11. (Katso kuva 34) Suorakaiteen muotoiset uima-altaat:

Levitä kansi altaan päälle. Kiinnitä pidikkeet (H) (kuten kuvassa) peittämään säännöllisin väliajoin rullan urospuolisten tarraosien (F) etäisyydeltä. Varmista, että hihnojen pituus sallii peitteen asettumisen tasaisesti altaan pinnalle, jotta ilma ei pääse puhaltamaan kannen alle.

12. (Katso kuva 35) Pyöreät tai soikeat uima-altaat:

Levitä kansi altaan päälle. Kiinnitä pidikkeet (H) (kuten kuvassa) peittämään säännöllisin väliajoin rullan urospuolisten tarraosien (F) etäisyydeltä. Varmista, että hihnojen pituus sallii peitteen asettumisen tasaisesti altaan pinnalle, jotta ilma ei pääse puhaltamaan kannen alle.

1. (Katso kuva 36) Irrota tuote altaalta vetämällä tuki (A) alustasta (J) ja käännä tuote toisen tuen akselia vasten. Varmista, että tuki perustuu reunaan, tai pura tuote kokonaan.

3.3. Puhdistaminen ja huolto

a) Käytä jokaisen pinnan puhdistamiseen puhdistusaineita, joissa ei ole syövyttäviä aineita.
b) Laitteen puhdistuksen jälkeen kaikki osat tulee kuivata ennen uudelleenkäyttöä.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
d) Älä koskaan suihkuta laitetta vesisuihkulla.
e) Laitteen tekninen tehokkuus ja mahdolliset vauriot on tarkastettava säännöllisesti.
f) Käytä puhdistamiseen pehmeää puhdistusliinaa.
