BRUKSANVISNING UNI_POOL_REEL_585 Uniprodo

Merk: Visningen av dette produktet finner du på siste side i bruksanvisningen.

a) Skyv begge deler av hjulet sammen.

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Poolrullesystem
Modell	Uni_Pool_Reel_520	Uni_Pool_Reel_570	Uni_Pool_Reel_585
Mått [mm]	64,8 (från sidan av det rörliga stödet) / 50 (från det fasta stödets sida) x 56 x 593	41,5 från sidan av det rörliga stödet / 56 från den fasta stödsidan x 51,8 x 642,5	49,5 från sidan med spaken / 35,3 från sidan av spaken x 17 x 509
Vikt [kg]	13,4	11,3	5,85
Poolens bredd [m]	4.22÷5.25	3.01÷5.74	1.22÷6
Längd på enskilda rullrör [cm]	140	150	105 (7 st.)32 (1 st.)
Rörets diameter [cm]	7.6 / 8.1	7.6 / 8.1	42 / 37
Hjulstorlek [cm]	19,5	19,5	-
Max belastning [kg]	60	60	30,15

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE ENHETEN OM DU INTE HAR LÄST OCH FÖRSTÄTT DENNA ANVÄNDARMANUAL GOTT

För att öka produktens livslängd och för att säkerställa en problemfri drift, använd den i enlighet med denna bruksanvisning och utför regelbundet underhållsuppgifter. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar.

Förklaring av symbolerna

Läs instruktionerna före användning.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen. (allmän varningssymbol)

OBSERVERA!

Ritningarna i den här bruksanvisningen är endast för illustrationsändamål och i vissa detaljer kan den skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och anvisningarna inte följs kan det till allvarliga personskador eller till och med dödsfall.

Närhelst "enhet" eller "produkt" används i varningarna och instruktionerna, ska det betyda: Poolrullesystem.

a) Om du är osäker på om produkten fungerar korrekt eller om du hittar skador, kontakta tillverkarens servicecenter.
b) Endast tillverkarens servicecenter kan reparera produkten. Försök inte göra reparationer själv!
c) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om denna enhet lämnas vidare till tredje part måste manualen lämnas vidare med den.
d) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
e) Enheten är inte konstruerad för att hanteras av personer (inklusive barn) med begränsade mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller de har fått instruktioner om hur man använder enheten. anordning.
f) Överskatta inte dina förmågor. När du använder enheten håll din balans och förbli stabil hela tiden. Detta ger bättre kontroll över apparaten i oväntade situationer.
g) Apparaten är inte en leksak. Barn bör övervakas så att de inte leker med enheten.
h) Håll enheten i gott tekniskt skick. Kontrollera före varje användning efter allmänna skador och särskilt efter spruckna delar eller element och för andra tillstånd som kan påverka enhetens säker användning. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
i) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
j) Vid transport och hantering av enheten mellan lagret och destinationen, ta hänsyn till de arbetsmiljö- och säkerhetsprinciper för manuella transporter som gäller i det land där enheten kommer att användas.
k) Innan du vecklar ut solfilmen, se till att det inte finns människor eller djur i poolen.
I) Det är förbjudet att stanna, ligga, stå på eller dra i solfilmen när den lindas upp eller av. Det kan skada produkten.
m) När du rullar eller rullar ut, ska du inte rycka på hjulet som driver välten.
n) Det rekommenderas att inte använda överdriven kraft när du lindar upp poolskyddet. Om blockeringar uppstår måste de tas bort först.

3. Riktlinjer för användning

Produkten är designad för att rulla, rulla ut och lagra solfilmen.

Användaren är ansvarig för alla skador som uppstår på grund av oavsiktlig användning av enheten.

3.1. Beskrivning av apparaten

Observera: Denna produkts vy finns på sista sidan i bruksanvisningen.

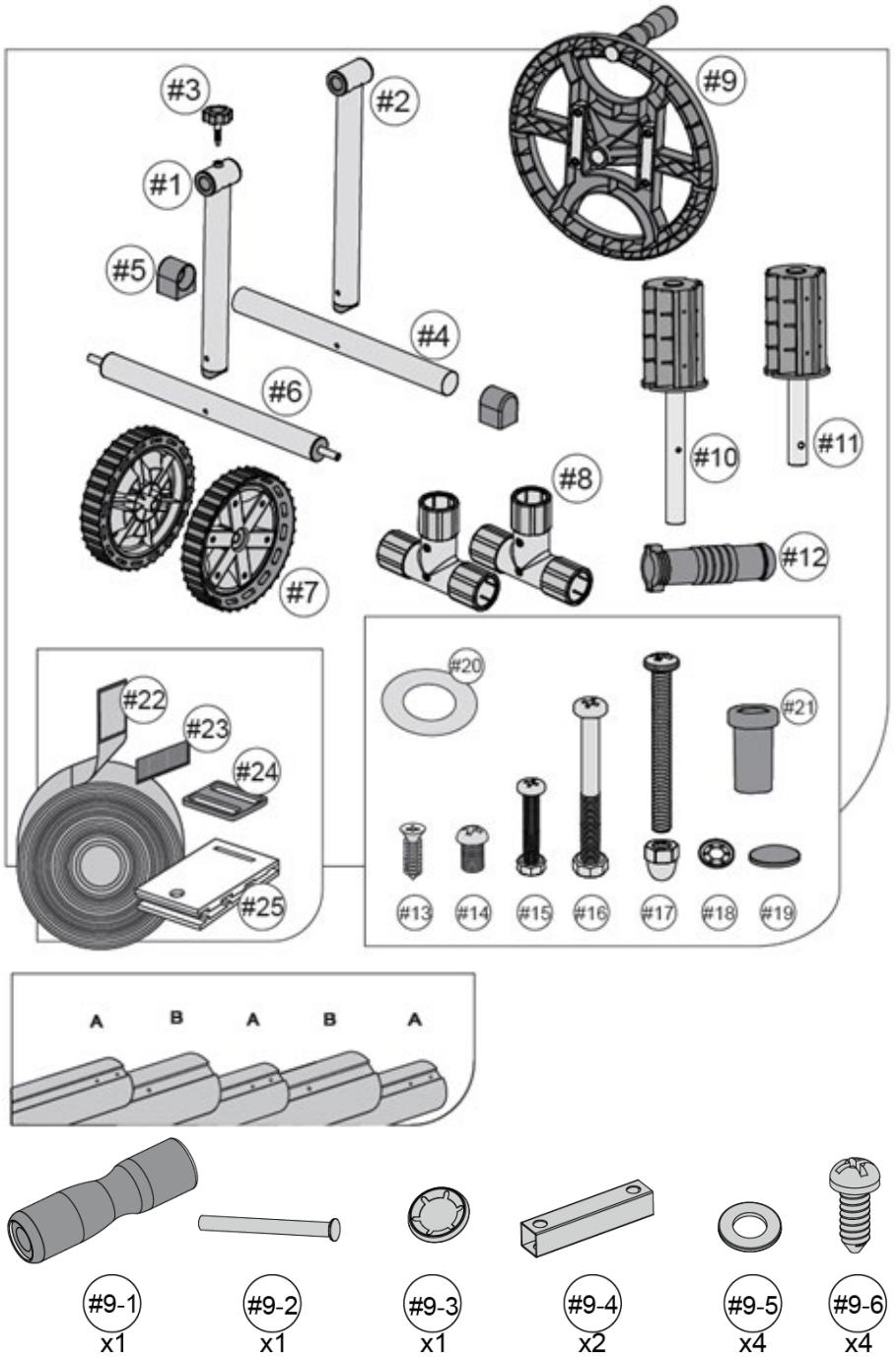

UNI_POOL_REEL_520 (Se fig. 1)	UNI_POOL_REEL_570 (Se fig. 2)	UNI_POOL_REEL_585 (Se fig. 3)
1 - Rörligt stöd	1 - Rörligt stöd	A - Rullstöd
2 - Fast support	2 - Fast support	B - Rullstöd
3 - Klämskruv	3 - Rullaxel	C - Handtag
4 - Basen på det fasta stödet	4 - Rullaxel	D - Spak
5 - Locket på stödet	5 - Ett hjul med ett handtag för att driva välten	E - En rem med ett kvinnligt kardborreknäppning
6 - Basen på det rörliga stödet	6 - Handtag	F - Kardborrband hane
7 - Hjul	7 - Bult med platt huvud	G - Klämma
8 - Anslutning	8 - Skruv	H - Klipp
9 - Hjul för att driva välten	9 - Bult med mutter	J - Stödbas (för montering på en platt poolkant)
9-1 - Handtag	10 - Lång bult med mutter	K - Sockel med handtag (för montering på en rörram)
9-2 - Dorn	11 - Bricka	L - Själgängande bult (lång)
9-3 - Plugg	12 - Rulla	M - Själgängande bult (kort)
9-4 - Säkerhetsbalkar	13 - Hjul	N - Skruv och mutter
9-5 - Bricka	14 - Bälte med kardborreband	O - Skruv med platt huvud
9-6 - Skruv	15 - Kardborreband för män	P - Adapter för sexkantsrör
10 - Rullaxel	16 - Klämma	Q - Litet sexkantigt rör
11 - Rullaxel	17 - Klipp	R - Stort sexkantigt rör
12 - Handtag
13 - Bult
14 - Skruv
15 - Skruva med mutter
16 - Lång skruv med mutter
17 - Skruva med en lockmutter
18 - Skyddsbricka
19 - Plugg
20 - Bricka
21 - Rull som styr hjulet
22 - Rem med en kvinnlig kardborreknäppning
23 - Kardborrband för män
24 - Klämma
25 - Klipp

1. (Se fig. 4). Fäst rullens axlar med skruvarna (13) på de yttre rören typ A.
2. (Se fig. 5) Montering av hjulet för att driva välten (9)

a) Tryck ihop båda delarna av hjulet.

b) Sätt in säkerhetsbalkarna (9-4) mellan hjulets båda delar (9).
c) Säkra anslutningen med fyra bultar (9-6) och brickor (9-5).
d) Montera handtaget (9-1). Sätt in dornen (9-2) i spakhålet, sätt sedan in hållaren med spindeln i hålet på hjulet som driver rullen (9) och fäst anslutningen med pluggarna (9-3)

1. (Se fig. 6) Sätt in det fasta stödet (4) och det fasta stödet (2) i klämmuttrarna och sedan i kontakten (8). Dra åt klämmuttrarna. Fäst anslutningarna med skruvar och muttrar (17), och sätt sedan in pluggarna (5) på båda ändarna av den fasta stödbasen (4).

2. (Se fig. 7) Sätt i basen på det rörliga stödet (6) och det rörliga stödet (1) med klämmuttrar och koppling (8). Dra åt klämmuttrarna. Fäst anslutningarna med skruvar och muttrar (17) och dra sedan åt klämskruven (3) lätt. Placera hjulen (7) på det rörliga stödets (6) axlar. Sätt sedan in styrrullen (21) i mitten av hjulen och säkra anslutningen med låsbrickan (18) och pluggen (19).

3. (Se fig. 8) Sätt rullaxeln (11) genom det rörliga stödet (1) och installera hjulet på den för att driva rullen (16). Säkra anslutningen med skruven och muttern (16).
   För rullaxeln (10) genom det fasta stödet och montera brickan (20) och hållaren (12) på den. Säkra anslutningen med skruven och muttern (15).

4. (Se fig. 9) Placera båda stöden inte närmare än 45 cm från poolens motsatta sidor. Vid en rektangulär pool ska välten placeras längs med den kortare kanten. I fallet med en oval formad pool bör välten placeras ovanför vattenytan högst 90 cm från kanten.
   Anslut rullens rör så att deras minsta överlappning inte är mindre än 30 cm.
5. (Se fig. 10) Sätt i 3 skruvar (14) i rörets anslutningar, med kraften som säkerställer en stabil position av rören i förhållande till varandra.
6. (Se fig. 11) Koppla bort kardborrebanden (23) från hon-kardborrebanden (22), ta bort det självhäftande skyddsskiktet. Fäst kardborrbanden (23) på rullen, vinkelrätt mot dess axel med jämna mellanrum, längs hela poolens längd. Kardborrband bör inte placeras närmare än 30 cm från röranslutningarna.
7. (Se fig. 12) Montera klämman (25) och klämman (24) på remmen.
8. (Se fig. 13) När det gäller rektangulära pooler:

Bred ut locket över poolen. Fäst klämmorna (25) (som visas i figuren) för käpan, och håll med lika mellanrum ett avständ från nästa klämmor (25) som hankardborrdelarna (23) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att förhindra att luft blåser under täcket.

1. (Se fig. 14) För runda eller ovala pooler:

Bred ut locket över poolen. Montera klämmorna (25) (som visas i figuren) för att täcka med jämna mellanrum på ett avständ som hankardborrdelarna (23) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att förhindra att luft blåser under täcket.

1. (Se fig. 15) Skruva fast rullens axlar med skruvarna (7) på de yttre rören typ A.
2. (Se fig. 16) Placera hjulen (13) på basbalkens (2) axlar, för in rullen (12) i mitten av hjulen och säkra anslutningen med en bricka och en plugg.
3. (Se fig. 17) Sätt in rullen i stången och fäst sedan båda delarna i hjulet för att driva rullen (5). Säkra anslutningen med kontakten.
4. (Se fig. 18) Sätt rullaxeln (3) genom det fasta stödet (2) och installera hjulet på den för att driva rullen (5). Säkra anslutningen med skruven och muttern (10). Montera klämskruven i den övre delen av det fasta stödet (2).

För in rullaxeln (4) genom hålet i det rörliga stödet (1) och montera brickan (11) och hållaren (6) på den. Säkra anslutningen med skruven och muttern (9).

1. (Se fig. 19) Placera båda stöden inte närmare än 45 cm från poolens motsatta sidor. Vid en rektangulär pool ska välten placeras längs med den kortare kanten. I fallet med en oval formad pool bör välten placeras ovanför vattenytan högst 90 cm från kanten.

Anslut rullens rör så att deras minsta överlappning inte är mindre än 30 cm.

1. (Se fig. 20) Koppla bort kardborrebanden (15) från hankardborrebanden (14), ta bort det självhäftande skyddsskiktet. Fäst kardborrbanden (15) på rullen, vinkelrätt mot dess axel med jämna mellanrum, längs hela poolens längd. Kardborrband bör inte placeras närmare än 30 cm från röranslutningarna.
2. (Se fig. 21) Montera klämman (16) och klämman (17) på remmen.
3. (Se fig. 22) När det gäller rektangulära pooler:

Bred ut locket över poolen. Montera klämmorna (17) (enligt bilden) för att täcka med jämna mellanrum på ett avstånd som hankardborrdelarna (15) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att undvika att luft blåser under täcket.

1. (Se fig. 23) För runda eller ovala pooler:

Bred ut locket över poolen. Montera klämmorna (17) (enligt bilden) för att täcka med jämna mellanrum på ett avständ som hankardborrdelarna (15) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att undvika att luft blåser under täcket.

1. (Se fig. 24) Sätt in spakarna (D) i stödet (A), skjut sedan in hållaren (C) i stödet (B).
2. (Se fig. 25) Skruva fast bulten (L) i hålet i basen (A) och (B). Det rekommenderas att använda en skruvmejsel med magnetspets som håller fast skruven under monteringen.
3. (Se fig. 26) Erforderlig rullängd är markerad som avståndet X från insidan av stödet (A) till insidan av det andra stödet (B) när båda stöden är placerade på motsatta sidor av poolen.

Så här mäter du avståndet X för pooler med platt kant:

a) Sätt in baserna (J) i botten av stöden (A) och (B).
b) Placera stöden (A) och (B) på kanten.
c) Mät avståndet mellan insidan av stöden (A) och (B).

För att mäta avståndet X för pooler med banker i form av en rörformig ram:

a) Sätt in baserna (K) i botten av stöden (A) och (B).
b) Placera stöden (A) och (B) på den rörformade ramen och säkra deras position genom att dra åt skruvarna på baserna (K).
c) Mät avståndet mellan insidan av stöden (A) och (B).

1. (Se fig. 27) Möjlig konfiguration av röranslutningen

OBS: Minsta överlappning av rör är 20 cm (8 tum)

Öppningar i rör (P och Q) bör placeras i de yttre ändarna av de anslutna rören för att möjliggöra installation av både det ena stödet (A) och det andra stödet (B).

1. (Se fig. 28) För att säkra anslutningen av ett rör (R) till ett annat rör (P eller Q), skruva in skruvarna (O) i hålen på röret (R). Håll minsta överlappning av rören 20 cm (8 tum).
2. (Se fig. 29) Efter anslutning av rören ska de monteras på stödaxlarna (A och B). Det måste säkerställas att den andra öppningen på röret (P och Q) och hålet i stödaxeln är i samma läge för att skruven (M) ska kunna monteras. Säkra anslutningen med skruven (M).
3. (Se fig. 30) Placera rullstöden (A och B) tillsammans med basen (J) på poolkanten.

Om kanten är gjord av plast eller trä, använd själgängande skruvar (L) för att fästa basen (J) vid kanten.

I det fall kanten är gjord av metall, borra först hål motsvarande storleken på öppningen i basen (J). Säkra stödets läge med basen genom att skruva fast det i kanten med en skruv och en mutter (N). Om det är nödvändigt att öka längden på rullen, lossa de tre skruvarna (O) på röret (R) i båda ändarna av rullen. Justera längden på rullen och dra åt skruvarna (O) för att säkra anslutningen.

8. (Se fig. 31) För pooler med rörram

Placera rullstöden (A och B) tillsammans med basen och hållaren (K) på ramen och dra åt skruvarna i basen med hållaren (K) så att stöden (A och B) är i ett stabilt läge.

Om det är nödvändigt att öka längden på rullen, lossa de tre skruvarna (O) på röret (R) i båda ändarna av rullen. Justera längden på rullen och dra åt skruvarna (O) för att säkra anslutningen.

1. (Se fig. 32) Anslut remmen (E), klämman (G) och klämman (H).

2. (Se fig. 33) Koppla bort kardborrbandsdelarna (F) från remmen (E) och ta bort det vidhäftande lagret från kardborrbandets handel. Placera kardborrbanden (F) på rullen, vinkelrätt mot dess axel med jämna mellanrum, längs hela poolens längd.

11. (Se fig. 34) När det gäller rektangulära pooler:

Bred ut locket över poolen. Montera klämmorna (H) (som visas i figuren) för att täcka, med jämna mellanrum, på ett avständ som hankardborrdelarna (F) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att förhindra att luft blåser under täcket.

12. (Se fig. 35) För runda eller ovala pooler:

Bred ut locket över poolen. Montera klämmorna (H) (som visas i figuren) för att täcka, med jämna mellanrum, på ett avständ som hankardborrdelarna (F) på rullen. Se till att längden på remmarna tillåter att täckningen ligger plant på poolytan för att förhindra att luft blåser under täcket.

1. (Se fig. 36) För att ta isär produkten från poolen, dra stödet (A) från basen (J) och vrid produkten mot axeln på det andra stödet. Se till att stödet är baserat på kanten eller demontera produkten helt.

3.3. Rengöring och underhåll

a) Använd rengöringsmedel utan frätande ämnen för att rengöra varje yta.
b) Efter rengöring av enheten bör alla delar torkas innan den återanvänds.
c) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
d) Spraya aldrig enheten med vattenstrålar.
e) Regelbundna inspektioner av enheten måste utföras med avseende på dess tekniska effektivitet och eventuella skador.
f) Använd en mjuk trasa för rengöring.

Fig. 1.
