BRUKSANVISNING UNI_POOL_REEL_585 Uniprodo

Før rulleakslen (10) gennem den faste støtte, og monter skiven (20) og holderen (12) på den. Fastgør forbindelsen med skruen og møtrikken (15).

3.3. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Pool Reel System
Modell	Uni_Pool_Reel_520	Uni_Pool_Reel_570	Uni_Pool_Reel_585
Mål [mm]	64,8 (fra siden av den bevegelige støtten) / 50 (fra den faste støttesiden) x 56 x 593	41,5 fra siden av den bevegelige støtten / 56 fra den faste støttesiden x 51,8 x 642,5	49,5 fra siden med spaken / 35,3 fra siden av spaken x 17 x 509
Vekt [kg]	13,4	11,3	5,85
Bredden på bassenget [m]	4.22÷5.25	3.01÷5.74	1.22÷6
Lengde på individuelle rullerør [cm]	140	150	105 (7 stk.)32 (1 stk.)
Diameteren på røret [cm]	7.6 / 8.1	7.6 / 8.1	42 / 37
Hjulstørrelse [cm]	19,5	19,5	-
Maksimal belastning [kg]	60	60	30,15

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK ENHETEN MED MINDRE DU HAR LES OG FORSTÄTT DENNE BRUKERHÅNDBOKEN N∅YE

For å øke produktets levetid og for å sikre en problemfri drift, bruk den i samsvar med denne brukerhåndboken og utfør vedlikeholdsoppgavene regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer.

Legende

Les instruksjonene før bruk.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt advarselsskilt)

OBS!

Tegningene i denne håndboken er kun for illustrasjonsformål, og i enkelte detaljer kan den avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og uksjonene kan føre til alvorlige personskader eller dødsfall.

Når "enhet" eller "produkt" brukes i advarslene og instruksjonene, skal det bety:

Pool Reel System.

a) Hvis du er i tvil om produktet fungerer som det skal eller hvis du finner skader, kontakt produsentens servicesenter.
b) Kun produsentens servicesenter kan reparere produktet. Ikke forsøk å reparere selv!
c) Ta vare på denne håndboken for fremtidig bruk. Hvis denne enheten blir gitt videre til tredjeparter, må manualen videresendes med den.
d) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
e) Enheten er ikke laget for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har mottatt instruksjoner om hvordan de skal betjene enheten.
f) Ikke overvurder evnene dine. Når du bruker enheten, hold balansen og hold deg stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
g) Apparatet er ikke et leketøy. Barn bør holdes under oppsyn slik at de ikke vil leke med enheten.
h) Hold enheten i god teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
i) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
j) Ved transport og håndtering av enheten mellom lageret og destinasjonen, ta hensyn til arbeidshelse- og sikkerhetsprinsippene for manuelle transportoperasjoner som gjelder i landet der enheten skal brukes.
k) Før du bretter ut solfilmen, sørg for at det ikke er mennesker eller dyr i bassenget.
I) Det er forbudt å oppholde seg, ligge, stå på eller trekke i solfilmen när den vikles opp eller opp. Det kan skade produktet.
m) Mens du ruller eller ruller ut, må du ikke rykke i hjulet som driver valsen.
n) Det anbefales å ikke bruke overdreven kraft mens du vikler bassengdekselet. Hvis det oppstår blokkeringer, må de fjernes først.

3. Retningslinjer for bruk

Produktet er designet for rulling, utrulling og lagring av solfilmen.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av enheten.

3.1. Beskrivelse av enheten

UNI_POOL_REEL_520 (se fig. 1)	UNI_POOL_REEL_570 (Se fig. 2)	UNI_POOL_REEL_585 (Se fig. 3)
1 - Bevegelig støtte2 - Fast støtte3 - Klemskrue4 - Basen til den faste støtten5 - Hetten på støtten6 - Basen på den bevegelige støtten7 - Hjul8 - Kobling9 - Hjul for kjøring av valsen9-1 - Håndtak9-2 - Dorn9-3 - Plugg9-4 - Sikkerhetsbjelker9-5 - Skive9-6 - Skrue10 - Rulleaksel11 - Rulleaksel12 - Håndtak13 - Bolt14 - Skrue15 - Skru med mutter16 - Lang skrue med mutter17 - Skru med en kapselmutter18 - Beskyttelsesskive19 - Plugg20 - Skive21 - Rulle som styrer hjulet22 - Stropp med en kvinnelig borrelås23 - Mannlig borrelås24 - Klemme25 - Klipp	1 - Bevegelig støtte2 - Fast støtte3 - Rulleaksel4 - Rulleaksel5 - Et hjul med håndtak for å drive valsen6 - Håndtak7 - Flathodebolt8 - Skrue9 - Bolt med mutter10 - Lang bolt med mutter11 - Skive12 - Rull13 - Hjul14 - Belte med en kvinnelig borrelås15 - Mannlig borrelås16 - Klemme17 - Klipp	A - RullestøtteB - RullestøtteC - HåndtakD - SpakE - En stropp med en kvinnelig borrelåsF - Mannlig borrelåsG - KlemmeH - KlippJ - Støttebase (for montering på en flat bassengkant)K - Base med håndtak (for montering på en rørformet ramme)L - Selvskjærende bolt (lang)M - Selvskjærende bolt (kort)N - Skrue og mutterO - FlathodeskrueP - Adapter for sekskantet rørQ - Lite sekskantet rørR - Stort sekskantet rør

3.2. Montering av enheten

3.2.1. UNI_POOL_REEL_520

1. (Se fig. 4). Fest akslene på valsen med skruene (13) til de ytre rørene type A.
2. (Se fig. 5) Montering av hjulet for å drive valsen (9)

b) Sett inn sikkerhetsbjelkene (9-4) mellom begge deler av hjulet (9).
c) Fest forbindelsen med fire bolter (9-6) og skiver (9-5).
d) Monter håndtaket (9-1). Sett spindelen (9-2) inn i spakhullet, sett deretter holderen med spindelen inn i hullet på hjulet som driver valsen (9) og fest forbindelsen med pluggene (9-3)

1. (Se fig. 6) Sett den faste støttebasen (4) og den faste støtten (2) inn i klemmutrene og deretter inn i kontakten (8). Stram til klemmutrene. Fest koblingene med skruer og kapselmuttere (17), og sett deretter inn pluggene (5) på begge ender av den faste støttebasen (4).

2. (Se fig. 7) Sett inn bunnen av den bevegelige støtten (6) og den bevegelige støtten (1) med klemmuttere og kobling (8). Stram til klemmutrene. Fest koblingene med skruer og kapselmuttere (17), og stram deretter

klemskruen (3) litt. Plasser hjulene (7) på akslene til den bevegelige støtten (6). Sett deretter styrerullen (21) inn i midten av hjulene og fest forbindelsen med låseskiven (18) og pluggen (19).

1. (Se fig. 8) Sett rulleakselen (11) gjennom den bevegelige støtten (1) og installer hjulet på den for å drive rullen (16). Fest forbindelsen med skruen og mutteren (16).

Sett rulleakselen (10) gjennom den faste støtten og monter skiven (20) og holderen (12) på den. Fest forbindelsen med skruen og mutteren (15).

1. (Se fig. 9) Plasser begge støttene ikke nærmere enn 45 cm fra motsatte sider av bassenget. Ved et rektangulært basseng bør valsen plasseres langs den kortere kanten. I tilfelle av et ovalt basseng, bør valsen plasseres over vannoverflaten ikke mer enn 90 cm fra kanten.

Koble rørene til rullen slik at minimumsoverlappingen deres ikke er mindre enn 30 cm.

1. (Se fig. 10) Sett inn 3 skruer (14) i rørets koblinger, med kraften som sikrer stabil plassering av rørene i forhold til hverandre.

2. (Se fig. 11) Koble de mannlige borrelåsstroppene (23) fra de kvinnelige borrelåsstroppene (22), fjern det klebende beskyttelseslaget. Fest de mannlige borrelåsdelene (23) på rullen, vinkelrett på akselen med jevne mellomrom, langs hele bassengets lengde. Borrelåsbänd bør ikke plasseres nærmere enn 30 cm rørforbindelser.

3. (Se fig. 12) Monter klemmen (25) og klipsen (24) på stroppen.

4. (Se fig. 13) Ved rektangulære bassenger:

Spre dekselet over bassenget. Fest klipsene (25) (som vist på figuren) for dekselet, og hold med like mellomrom en avstand fra de neste klipsene (25) som de mannlige borrelåsdelene (23) på valsen.

Sørg for at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å forhindre at luft blåser under dekselet.

1. (Se fig. 14) For runde eller ovale bassenger:

Spre dekselet over bassenget. Installer klipsene (25) (som vist på figuren) for å dekke med jevne mellomrom i en avstand som de mannlige borrelåsdelene (23) på valsen. Sørg for at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å forhindre at luft blåser under dekselet.

1. (Se fig. 15) Skru akslene på valsen med skruene (7) til de ytre rørene type A.

2. (Se fig. 16) Plasser hjulene (13) på akslene til bunnbjelken (2), sett inn rullen (12) i midten av hjulene og fest forbindelsen med en skive og en plugg.

3. (Se fig. 17) Sett rullen inn i stangen og fest deretter begge delene i hjulet for å drive rullen (5). Sikre forbindelsen med støpselet.

4. (Se fig. 18) Sett rulleakselen (3) gjennom den faste støtten (2) og installer hjulet på den for å drive rullen (5). Fest forbindelsen med skruen og mutteren (10). Monter klemskruen i den øvre delen av den faste støtten (2).

Sett rulleakselen (4) gjennom hullet i den bevegelige støtten (1) og monter skiven (11) og holderen (6) på den. Fest forbindelsen med skruen og mutteren (9).

1. (Se fig. 19) Plasser begge støttene ikke nærmere enn 45 cm fra motsatte sider av bassenget. Ved et rektangulært basseng bør valsen plasseres langs den kortere kanten. I tilfelle av et ovalt basseng, bør valsen plasseres over vannoverflaten ikke mer enn 90 cm fra kanten.
   Koble rørene til rullen slik at minimumsoverlappingen deres ikke er mindre enn 30 cm.

2. (Se fig. 20) Koble de mannlige borrelåsstroppene (15) fra de kvinnelige borrelåsstroppene (14), fjern det klebende beskyttelseslaget. Fest de mannlige borrelåsdelene (15) på rullen, vinkelrett på akselen med jevne mellomrom, langs hele bassengets lengde. Borrelåsbänd bør ikke plasseres nærmere enn 30 cm rørforbindelser.

3. (Se fig. 21) Monter klemmen (16) og klipsen (17) på stroppen.

4. (Se fig. 22) Ved rektangulære bassenger:

Spre dekselet over bassenget. Monter klipsene (17) (som vist på figuren) for å dekke med jevne mellomrom i en avstand som mannlige borrelåsdeler (15) på valsen. Sørg for at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å unngå å blåse luft under dekselet.

1. (Se fig. 23) For runde eller ovale bassenger:

Spre dekselet over bassenget. Monter klipsene (17) (som vist på figuren) for å dekke med jevne mellomrom i en avstand som mannlige borrelåsdeler (15) på valsen. Pass på at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å unngå å blåse luft under dekselet.

1. (Se fig. 24) Sett spakene (D) inn i støtten (A), og skyv deretter holderen (C) inn i støtten (B).

2. (Se fig. 25) Skru bolten (L) inn i hullet i basen (A) og (B). Det anbefales å bruke en skrutrekker med magnettupp som holder skruen under montering.

3. (Se fig. 26) Den nødvendige rullelengden er markert som avstanden X fra innsiden av støtten (A) til innsiden av den andre støtten (B) når begge støttene er plassert på motsatte sider av bassenget.

4. (Se fig. 24) Sett spakene (D) inn i støtten (A), og skyv deretter holderen (C) inn i støtten (B).

5. (Se fig. 25) Skru bolten (L) inn i hullet i basen (A) og (B). Det anbefales å bruke en skrutrekker med magnettupp som holder skruen under montering.
6. (Se fig. 26) Den nødvendige rullelengden er markert som avstanden X fra innsiden av støtten (A) til innsiden av den andre støtten (B) når begge støttene er plassert på motsatte sider av bassenget.

Slik måler du avstanden X for bassenger med flat kant:

a) Sett basene (J) inn i bunnen av støttene (A) og (B).
b) Plasser støttene (A) og (B) på kanten.
c) Mål avstanden mellom innsiden av støttene (A) og (B).

For å måle avstanden X for bassenger med banker i form av en rørformet ramme:

a) Sett basene (K) inn i bunnen av støttene (A) og (B).
b) Plasser støttene (A) og (B) på den rørformede rammen og sikre deres posisjon ved å stramme skruene på sokkelen (K).
c) Mål avstanden mellom innsiden av støttene (A) og (B).

1. (Se fig. 27) Mulig konfigurasjon av rørtilkobling

MERK: Minimum overlapping av rør er 20 cm (8in)

Åpninger i rør (P og Q) bør plasseres i de ytre endene av de tilkoblede rørene for å muliggjøre installasjon av både den ene støtten (A) og den andre støtten (B).

1. (Se fig. 28) For å feste tilkoblingen av ett rør (R) til et annet rør (P eller Q), skru skruene (O) inn i hullene på røret (R). Hold minimum overlapping av rørene 20 cm (8 tommer).

2. (Se fig. 29) Etter tilkobling av rørene skal de monteres på støtteakslene (A og B). Det må sikres at den andre åpningen på røret (P og Q) og hullet i støtteaksen er i samme posisjon for at skruen (M) skal kunne monteres. Fest forbindelsen med skruen (M).

3. (Se fig. 30) Plasser rullestøttene (A og B) sammen med basen (J) på kanten av bassenget.

Hvis kanten er laget av plast eller tre, bruk selvskruende skruer (L) for å feste basen (J) til kanten. I tilfellet hvor kanten er laget av metall, bor du først hull tilsvarende størrelsen på åpningen i basen (J). Sikre posisjonen til støtten med basen ved å skru den til kanten med en skrue og en mutter (N). Hvis det er nødvendig å øke lengden på valsen, løsne de tre skruene (O) på røret (R) i begge ender av valsen. Juster lengden på valsen og trekk til skruene (O) for å sikre tilkoblingen.

Plasser rullestøttene (A og B) sammen med basen og holderen (K) på rammen og stram skruene i basen med holderen (K) slik at støttene (A og B) er i stabil posisjon. Hvis det er nødvendig å øke lengden på valsen, løsne de tre skruene (O) på røret (R) i begge ender av valsen. Juster lengden på valsen og trekk til skruene (O) for å sikre tilkoblingen.

1. (Se fig. 32) Koble til stroppen (E), klemmen (G) og klipsen (H).

2. (Se fig. 33) Koble de hannlige borrelåsdelene (F) fra stroppen (E) og fjern klebelaget fra hanndelen av borrelåsen. Plasser de mannlige borrelåsdelene (F) på rullen, vinkelrett på akselen med jevne mellomrom, langs hele bassengets lengde.

3. (Se fig. 34) Ved rektangulære bassenger:

Spre dekselet over bassenget. Monter klipsene (H) (som vist på figuren) for å dekke, med jevne mellomrom, i en avstand som de mannlige borrelåsdelene (F) på valsen. Sørg for at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å forhindre at luft blåser under dekselet.

1. (Se fig. 35) For runde eller ovale bassenger:

Spre dekselet over bassenget. Monter klipsene (H) (som vist på figuren) for å dekke, med jevne mellomrom, i en avstand som de mannlige borrelåsdelene (F) på valsen. Sørg for at lengden på stroppene gjør at dekket kan ligge flatt på bassengoverflaten for å forhindre at luft blåser under dekselet.

1. (Se fig. 36) For å demontere produktet fra bassenget, trekk støtten (A) fra basen (J) og snu produktet mot akselen til den andre støtten. Pass på at støtten er basert på kanten eller demonter produktet helt.

3.3. Rengjøring og vedlikehold

a) Bruk rengjøringsmidler uten etsende stoffer for å rengjøre hver overflate.
b) Etter rengjøring av enheten, bør alle deler tørkes før den brukes på nytt.
c) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
d) Spray aldri enheten med vannstråler.
e) Regelmessige inspeksjoner av enheten må utføres med tanke på dens tekniske effektivitet og eventuelle skader.
f) Bruk en myk klut til rengjøring.

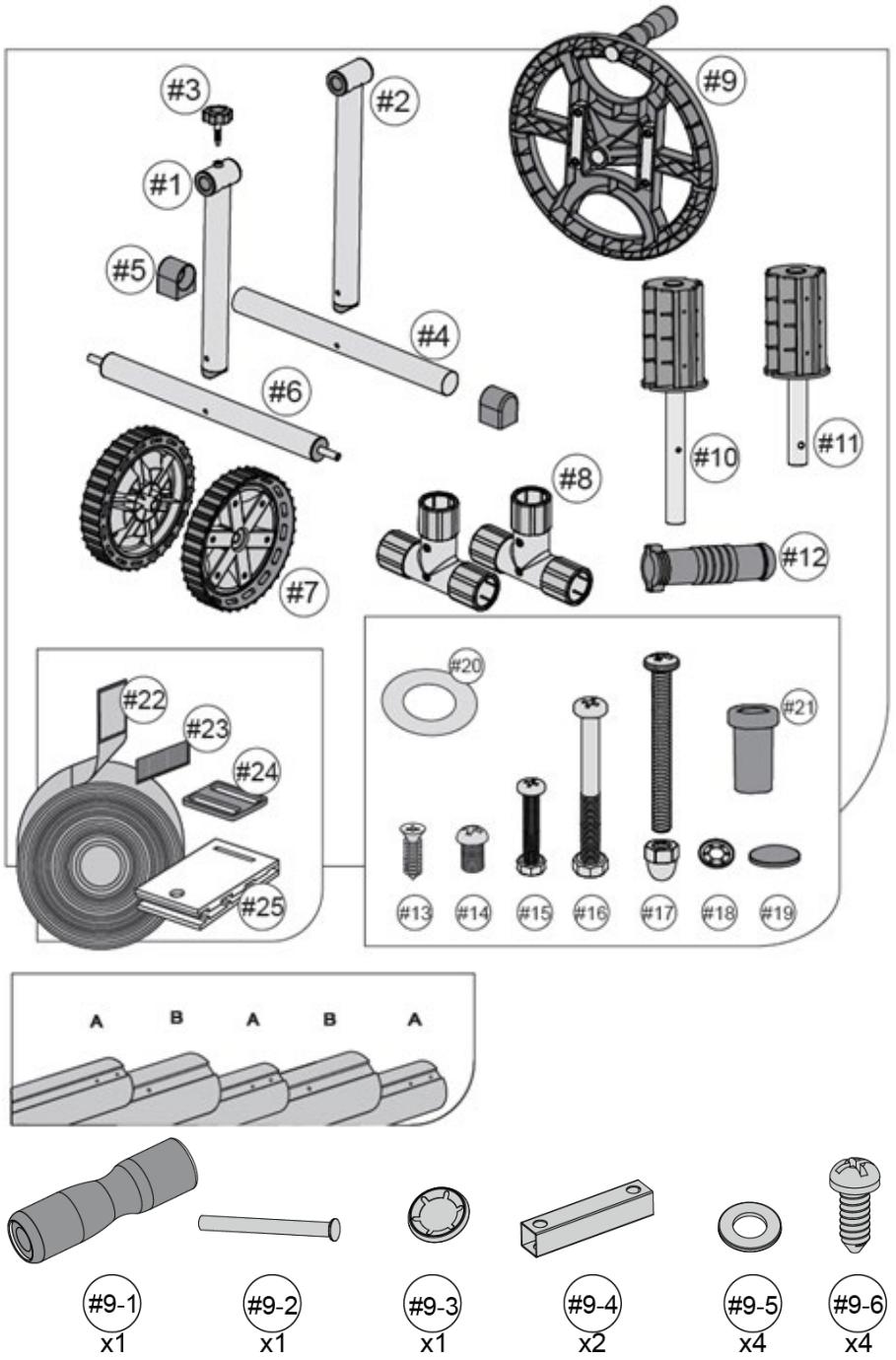

Fig. 1.

3.2. Montering av enheten

3.2.1. UNI_POOL_REEL_520
