UNI_POOL_REEL_585 - Perilica rublja Uniprodo - Besplatni korisnički priručnik

Vrsta proizvoda	Sustav koluta za bazen (namatalo za solarnu foliju)
Marka	Uniprodo
Model	UNI_POOL_REEL_585
Dimenzije (strana s polugom / suprotna strana)	49,5 / 35,3 x 17 x 509 mm
Težina	5,85 kg
Kompatibilna širina bazena	1,22 do 6 m
Duljina cijevi role	105 cm (7 komada) + 32 cm (1 komad)
Promjer cijevi	42 / 37 cm
Maksimalno opterećenje	30,15 kg
Napajanje	Bez napajanja (ručna uporaba)
Glavna funkcija	Namatanje, odmatanje i pohrana solarne folije za bazen
Sigurnost	Pažljivo pročitajte priručnik prije uporabe
Održavanje	Čišćenje mekom krpom, bez korozivnih sredstava
Skladištenje	Na suhom i hladnom mjestu, zaštićeno od vlage i sunca
Mogućnost popravka	Isključivo u ovlaštenom servisu proizvođača s originalnim dijelovima
Sadržaj paketa	Nosači, valjci, trake, spajalice, vijci itd. (detalji u priručniku)

Često postavljana pitanja - UNI_POOL_REEL_585 Uniprodo

Kako sastaviti sustav koluta za bazen UNI_POOL_REEL_585?

Da biste sastavili namatalo, počnite pričvršćivanjem nosača valjaka na bočne strane bazena. Koristite baze prilagođene vrsti ruba (ravni ili cijevni). Spojite cijevi valjka poštujući minimalno preklapanje od 20 cm. Pričvrstite Velcro trake na valjak poštujući navedene razmake. Montirajte sklop na nosače i provjerite stabilnost prije uporabe.

Koja je širina bazena kompatibilna s ovim modelom?

Model UNI_POOL_REEL_585 kompatibilan je s bazenima širine između 1,22 m i 6 m. Ova širina odgovara ukupnoj duljini rasklopivog valjka.

Kako pričvrstiti Velcro trake na solarnu foliju?

Odvojite mušku Velcro traku s trake, uklonite ljepljivu zaštitu i zalijepite je na valjak okomito na njegovu os. Zatim postavite stezaljku i spojnicu na traku. Pričvrstite spojnice na solarnu foliju poštujući razmake koji odgovaraju Velcro trakama na valjku.

Koje sigurnosne mjere moram poduzeti tijekom uporabe?

Prije svake uporabe pažljivo pročitajte priručnik. Nikada ne stojte na solarnoj foliji tijekom namatanja ili odmatanja. Provjerite da se u bazenu ne nalaze osobe ili životinje. Ne koristite uređaj ako ste umorni ili pod utjecajem sredstava. Prije svake uporabe provjerite stanje uređaja.

Kako održavati namatalo za bazen?

Očistite površine mekom krpom i nekorozivnim sredstvima. Nakon čišćenja osušite sve dijelove. Pohranite uređaj na suho i hladno mjesto, zaštićeno od vlage i sunca. Redovito provjeravajte ima li oštećenja.

Mogu li koristiti ovaj uređaj za druge vrste pokrivača?

Uređaj je dizajniran posebno za namatanje i pohranu solarne folije za bazen. Korištenje s drugim vrstama pokrivača, poput debljih folija s mjehurićima, može dovesti do preopterećenja ili oštećenja. Poštujte maksimalno opterećenje od 30,15 kg.

Što učiniti u slučaju blokade tijekom namatanja folije?

Ako se valjak blokira, nemojte koristiti pretjeranu silu. Provjerite je li folija pravilno postavljena i da nema prepreka koje ometaju kretanje. Uklonite blokadu laganim odmatanjem folije, a zatim ponovno namotajte.

Kako spremiti sustav nakon korištenja zimi?

Rastavite nosače i valjke, očistite i osušite sve dijelove. Pohranite ih u suhu prostoriju, zaštićenu od mraza i vlage. Zaštitite plastične dijelove od izravnih UV zraka kako biste spriječili njihovo propadanje.

Mogu li sam popraviti uređaj u slučaju oštećenja?

Imperativ je da ne pokušavate sami popraviti uređaj. Samo servisni centar proizvođača ovlašten je za obavljanje popravaka. Koristite isključivo originalne rezervne dijelove kako biste osigurali sigurnost i ispravan rad.

Je li priručnik dostupan na drugim jezicima?

Priručnik je uglavnom dostupan na engleskom i francuskom. Za prijevod na drugi jezik obratite se korisničkoj službi na adresu [e-mail]. Digitalna verzija također se može preuzeti s web stranice.

KORISNIČKI PRIRUČNIK UNI_POOL_REEL_585 Uniprodo

Ovaj korisnički priručnik preveden je strojnim prijevodom. Uložili smo sve napore kako bismo osigurali točnost prijevoda, ali imajte na umu da automatizirani prijevodi nisu savršeni i nisu namijenjeni zamjeni ljudskih prevoditelja. Službena verzija korisničkog priručnika je na engleskom jeziku. Sve razlike između prevedene verzije i izvornog engleskog jezika nisu pravno obvezujuće. Ako imate pitanja o točnosti prijevoda, pogledajte englesku verziju, koja je službena referenca. Verzije na više jezika dostupne su na zahtjev putem [e-mail].

Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	Sustav koluta za bazen
Model	Uni_Pool_Reel_520	Uni_Pool_Reel_570	Uni_Pool_Reel_585
Dimenzije [mm]	64,8 (sa strane pomičnog nosača) / 50 (sa strane fiksnog nosača) x 56 x 593	41,5 sa strane pomičnog nosača / 56 sa strane fiksnog nosača x 51,8 x 642,5	49,5 sa strane s polugom / 35,3 sa strane s polugom x 17 x 509
Težina [kg]	13,4	11,3	5,85
Širina bazena [m]	4.22÷5.25	3.01÷5.74	1.22÷6
Duljina pojedinačnih cijevi valjka [cm]	140	150	105 (7 kom.)32 (1 kom.)
Promjer cijevi [cm]	7.6 / 8.1	7.6 / 8.1	42 / 37
Veličina kotača [cm]	19,5	19,5	-
Maksimalno opterećenje [kg]	60	60	30,15

1. Opći opis

Korisnički priručnik je osmišljen kako bi pomogao u sigurnoj i neometanoj uporabi uređaja. Proizvod je dizajniran i proizveden u skladu sa strogim tehničkim smjernicama, korištenjem najsuvremenijih tehnologija i componenti. Osim toga, proizvodi se u skladu s najstrožim standardima kvalitete.

NEMOJTE KORISTITI UREĐAJ OSIM AKO Niste TEMELJITO PROČITALI I RAZUMIJELI OVAJ KORISNIČKI PRIRUČNIK

Kako biste produljili vijek trajanja uređaja i osigurali nesmetan rad, koristite ga u skladu s ovim korisničkim priručnikom i redovito obavljajte poslove održavanja. Tehnički podaci i specifikacije u ovom korisničkom priručniku su ažurni. Proizvođač zadržava pravo izmjena povezanih s poboljšanjem kvalitete.

Legenda

UPOZORENJE! ili OPREZ! ili ZAPAMTI! Primjenjivo na datu situaciju.

(opći znak upozorenja)

NAPOMENA! Crteži u ovom priručniku služe samo za ilustraciju i u nekim se detaljima mogu razlikovati od stvarnog proizvoda.

2. Sigurnost korištenja

PAŽNJA! Pročitajte sva sigurnosna upozorenja i sve upute. Nepoštivanje upozorenja i uputa može dovesti do ozbiljnih ozljeda ili čak smrti.

Kad god se "uređaj" ili "proizvod" koriste u upozorenjima i uputama, to će značiti: Sustav koluta za bazen.

a) U slučaju sumnje radi li proizvod ispravno ili pronalaženja oštećenja obratite se servisnom centru proizvođača.
b) Samo servisni centar proizvođača može popraviti proizvod Ne pokušavajte sami izvršiti popravke!
c) Držite ovaj priručnik dostupnim za buduće potrebe. Ako se ovaj uređaj proslijedi trećim stranama, priručnik se mora proslijediti s njim.
d) Nemojte koristiti uređaj ako ste umorni, bolesni ili pod utjecajem alkohola, narkotika ili lijekova koji mogu značajno umanjiti sposobnost rukovanja uređajem.
e) Uređaj nije dizajniran da njime rukuju osobe (uključujući djecu) s ograničenim mentalnim i osjetilnim funkcijama ili osobe bez relevantnog iskustva i/ili znanja osim ako ih nadzire osoba odgovorna za njihovu sigurnost ili ako su primili upute o tome kako rukovati uređajem uređaj.
f) Ne precjenjujte svoje sposobnosti. Tijekom korištenja uređaja održavajte ravnotežu i ostanite stabilni cijelo vrijeme. To će osigurati bolju kontrolu nad uređajem u neočekivanim situacijama.
g) Uređaj nije igračka. Djecu treba nadzirati kako se ne bi igrala uređajem.
h) Održavajte uređaj u ispravnom tehničkom stanju. Prije svake uporabe provjerite ima li općeg oštećenja, a posebno provjerite ima li napuknutih dijelova ili elemenata te svih drugih uvjeta koji mogu utjecati na siguran rad uređaja. Ako se otkrije oštećenje, predajte uređaj na popravak prije uporabe.
i) Popravak ili održavanje uređaja trebaju obavljati kvalificirane osobe, samo uz korištenje originalnih rezervnih dijelova. To će osigurati sigurnu uporabu.
j) Prilikom transporta i rukovanja uređajem između skladišta i odredišta, uzmite u obzir načela zdravlja i sigurnosti na radu za ručne transportne operacije koja vrijede u zemlji u kojoj će se uređaj koristiti.
k) Prije nego što otvorite solarnu foliju, provjerite da u bazenu nema ljudi ili životinja.
I) Zabranjeno je zadržavanje, ležanje, stajanje ili povlačenje solarne folije kada se namata ili odmotava. To može oštetiti proizvod.
m) Dok kotrljate ili odmotavate, nemojte trzati kotač koji pokreće valjak.
n) Preporuča se ne koristiti pretjeranu silu tijekom navijanja pokrivača bazena. Ako dođe do začepljenja, prvo ih je potrebno ukloniti.

3. Koristite smjernice

Proizvod je dizajniran za motanje, odmotavanje i skladištenje solarnog filma.

Korisnik je odgovoran za bilo kakvu štetu nastalu nenamjenskom uporabom uređaja.

3.1. Opis uređaja

Napomena: Prikaz ovog proizvoda nalazi se na zadnjoj stranici uputa za uporabu.

UNI_POOL_REEL_520 (Pogledajte sl. 1)	UNI_POOL_REEL_570 (Pogledajte sl. 2)	UNI_POOL_REEL_585 (Pogledajte sl. 3)

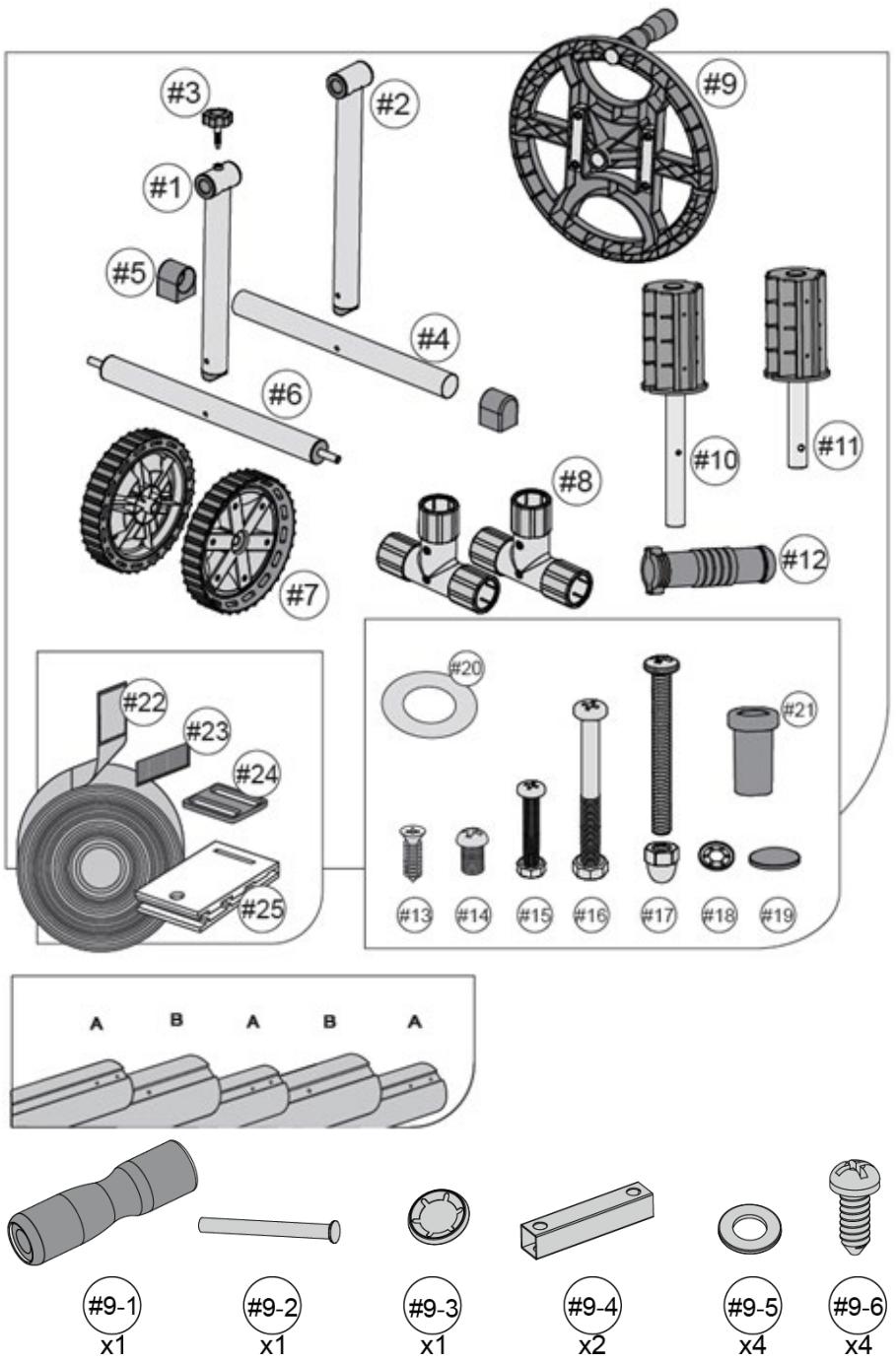

1 - Pokretna potpora2 - Fiksna podrška3 - Stezni vijak4 - Baza fiksnog nosača5 - Kapica nosača6 - Baza pomičnog nosača7 - Kotači8 - Priključak9 - Kotač za pogon valjka9-1 - Ručica9-2 - Trn9-3 - Utikač9-4 - Sigurnosne grede9-5 - Perilica9-6 - Vijak10 - Osovina valjka11 - Osovina valjka12 - Ručka13 - Vijak14 - Vijak15 - Vijak s maticom16 - Dugi vijak s maticom17 - Vijak s kapičastom maticom18 - Zaštitna pločica19 - Utikač20 - Perilica21 - Valjak za vođenje kotača22 - Remen sa ženskom kopčom na čičak23 - Muška čičak kopča24 - Stezaljka25 - Isječak	1 - Pokretna potpora2 - Fiksna podrška3 - Osovina valjka4 - Osovina valjka5 - Kotač s ručkom za pogon valjka6 - Ručka7 - Vijak s ravnom glavom8 - Vijak9 - Vijak s maticom10 - Dugi vijak s maticom11 - Podloška12 - Roll13 - Kotač14 - Pojas sa ženskom čičak kopčom15 - Muška čičak kopča16 - Stezaljka17 - Isječak	A - Nosač valjkaB - Nosač valjkaC - RučkaD - polugaE - Remen sa ženskim čičak kopčomF - Muška čičak kopčaG - stezaljkaH - IsječakJ - Potporna baza (za montažu na ravni rub bazena)K - Baza s ručkom (za montažu na cjevasti okvir)L - Samorezni vijak (dugi)M - samorezni vijak (kratki)N - Vijak i maticaO - Vijak s ravnom glavomP - Adapter za šesterokutnu cijevQ - Mala šesterokutna cijevR - Velika šesterokutna cijev

Raširite pokrivač preko bazena. Pričvrstite kopče (25) (kao što je prikazano na slici) za poklopac, držeći jednaku udaljenost od sljedećih kopči (25) poput muških čičak dijelova (23) na valjku. Uvjerite se da duljina remena omogućuje da pokrivač ravno leži na površini bazena kako biste spriječili puhanje zraka ispod pokrivača.

1. (Pogledajte sl. 14) Za okrugle ili ovalne bazene:

Raširite pokrivač preko bazena. Postavite kopče (25) (kao što je prikazano na slici) za pokrivanje u pravilnim razmacima na udaljenosti poput muških čičak dijelova (23) na valjku. Uvjerite se da duljina remena omogućuje da pokrivač ravno leži na površini bazena kako biste spriječili puhanje zraka ispod pokrivača.

Otvori u cijevima (P i Q) trebaju se nalaziti na vanjskim krajevima spojenih cijevi kako bi se omogućila ugradnja i jednog nosača (A) i drugog nosača (B).

1. (Pogledajte sl. 28) Za osiguranje spoja jedne cijevi (R) s drugom cijevi (P ili Q), zavrnite vijke (O) u rupe na cijevi (R). Neka minimalno preklapanje cijevi bude 20 cm (8 in).

2. (Pogledajte sl. 29) Nakon spajanja cijevi, treba ih montirati na potporne osovine (A i B). Mora se osigurati da su drugi otvor na cijevi (P i Q) i rupa u osi oslonca u istom položaju kako bi se omogućilo postavljanje vijka (M). Osigurajte spoj vijkom (M).

3. (Pogledajte sl. 30) Postavite nosače valjka (A i B) zajedno s bazom (J) na rub bazena.

U slučaju da je rub izrađen od plastike ili drva, samoreznim vijcima (L) pričvrstite bazu (J) na rub. U slučaju da je rub izrađen od metala, prvo izbušite rupe koje odgovaraju veličini otvora u podnožju (J). Osigurajte položaj nosača s bazom tako da ga pričvrstite na rub pomoću vijka i matice (N). Ako je potrebno povećati duljinu valjka, otpustite tri vijka (O) na cijevi (R) na oba kraja valjka. Podesite duljinu valjka i zategnite vijke (O) kako biste osigurali spoj.

1. (Vidi sl. 31) Za bazene s cjevastim okvirom

Postavite nosače kotača (A i B) zajedno s bazom i držačem (K) na okvir i zategnite vijke u bazi s držačem (K) tako da nosači (A i B) budu u stabilnom položaju.

Ako je potrebno povećati duljinu valjka, otpustite tri vijka (O) na cijevi (R) na oba kraja valjka.

Podesite duljinu valjka i zategnite vijke (O) kako biste osigurali spoj.

1. (Pogledajte sl. 32) Spojite remen (E), stezaljku (G) i kopču (H).

2. (Pogledajte sl. 33) Odspojite muške dijelove čičak trake (F) od trake (E) i uklonite ljepljivi sloj s muškog dijela čičak trake. Postavite muške čičak dijelove (F) na valjak, okomito na njegovu osovinu u pravilnim razmacima, duž cijele duljine bazena.

3. (Vidi sl. 34) U slučaju pravokutnih bazena:

Raširite pokrivač preko bazena. Montirajte kopče (H) (kao što je prikazano na slici) da pokriju, u pravilnim razmacima, na udaljenosti kao muški čičak dijelovi (F) na valjku. Uvjerite se da duljina remena omogućuje da pokrivač ravno leži na površini bazena kako biste spriječili puhanje zraka ispod pokrivača.

1. (Pogledajte sl. 35) Za okrugle ili ovalne bazene:

Raširite pokrivač preko bazena. Montirajte kopče (H) (kao što je prikazano na slici) da pokriju, u pravilnim razmacima, na udaljenosti kao muški čičak dijelovi (F) na valjku. Uvjerite se da duljina remena omogućuje da pokrivač ravno leži na površini bazena kako biste spriječili puhanje zraka ispod pokrivača.

1. (Pogledajte sl. 36) Za rastavljanje proizvoda iz bazena, povucite nosač (A) iz baze (J) i okrenite proizvod prema osovini drugog nosača. Provjerite je li oslonac na rubu ili potpuno rastavite proizvod.

3.3. Čišćenje i održavanje

a) Koristite sredstva za čišćenje bez korozivnih tvari za čišćenje svake površine.
b) Nakon čišćenja uređaja, sve dijelove treba osušiti prije ponovne uporabe.
c) Čuvajte jedinicu na suhom, hladnom mjestu, bez vlage i izravnog izlaganja sunčevoj svjetlosti.
d) Nikada ne prskajte uređaj mlazom vode.
e) Potrebno je provoditi redovite preglede uređaja u pogledu tehničke ispravnosti i eventualnih oštećenja.
f) Za čišćenje koristite mekanu krpu.

Slika 1.
