ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PLWK400 LINKSYS

• Linksys PLWK400 Κιτ επέκτασης ασύρματου δικτύου Powerline AV Linksys PLWK400 Περιεχόμενα Περιεχόμενα Επισκόπηση p. 3
• Χαρακτηριστικά p. 3
• PLE400 p. 3
• PLW400 p. 4
• Πώς λειτουργεί το δίκτυο Powerline p. 5
• Παράδειγμα εγκατάστασης p. 5
• Εγκατάσταση των προσαρμογέων p. 6
• Επισκόπηση εγκατάστασης p. 6
• Συμβουλές p. 6
• Πώς να μοιράσετε την πρόσβαση στο Internet p. 6
• Πώς να συνδέσετε τον προσαρμογέα PLE400 p. 7
• Πώς να συνδέσετε τον προσαρμογέα PLW400 p. 7
• Ρύθμιση προηγμένης ασφάλειας p. 8
• Χρήση του βοηθητικού προγράμματος p. 8
• Αντιμετώπιση προβλημάτων p. 10
• Προδιαγραφές p. 12

Ευχαριστούμε που επιλέξατε αυτό το κιτ προσαρμογέων δικτύου Powerline της Linksys. Οι προσαρμογείς αυτοί παρέχουν εύκολη εγκατάσταση και σας επιτρέπουν να συνδέσετε συσκευές ενσύρματου και ασύρματου δικτύου στο οικιακό σας δίκτυο. Για τη δημιουργία ενός δικτύου Powerline απαιτούνται τουλάχιστον δύο προσαρμογείς Powerline. Το κιτ περιλαμβάνει:

• • Έναν προσαρμογέα Powerline PLE400 μίας θύρας

Έναν ασύρματο προσαρμογέα Powerline PLW400 μίας θύρας Συνδέστε τον προσαρμογέα PLE400 στο δρομολογητή του δικτύου σας και συνδέστε τον προσαρμογέα PLW400 σε κάποια συσκευή ασύρματου ή ενσύρματου δικτύου, σε οποιοδήποτε δωμάτιο του σπιτιού. Μπορείτε να λάβετε περισσότερη βοήθεια από τη βραβευμένη υποστήριξη πελατών, που είναι διαθέσιμη 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα, στη διεύθυνση Linksys.com/support. Χαρακτηριστικά PLE400 Powerline—Η φωτεινή ένδειξη LED Powerline ανάβει όταν ο προσαρμογέας είναι συνδεδεμένος σε δίκτυο Powerline. Η φωτεινή ένδειξη LED αναβοσβήνει όταν υπάρχει δραστηριότητα δικτύου. Ethernet—Η φωτεινή ένδειξη LED Ethernet ανάβει όταν μια συσκευή ενσύρματου δικτύου ενεργοποιηθεί και συνδεθεί στη θύρα Ethernet (δικτύου) του προσαρμογέα. Η φωτεινή ένδειξη LED αναβοσβήνει όταν υπάρχει δραστηριότητα δικτύου. Λειτουργία—Η φωτεινή ένδειξη LED λειτουργίας ανάβει κατά την ενεργοποίηση του προσαρμογέα. Ethernet—Η θύρα αυτή συνδέεται με υπολογιστές ή με άλλες συσκευές ενσύρματου δικτύου. Σε μια βασική εγκατάσταση οικιακού δικτύου Powerline, θα συνδέατε αυτή τη θύρα με μία από τις διαθέσιμες θύρες Ethernet του δρομολογητή σας. Κουμπί απλής σύνδεσης HomePlug—Ρυθμίζει την προηγμένη ασφάλεια (τον κωδικό πρόσβασης δικτύου) για το δίκτυο Powerline. Αναμονή/Επαναφορά—Για την επαναφορά των εργοστασιακών ρυθμίσεων (συμπεριλαμβανομένων των ρυθμίσεων προηγμένης ασφάλειας και του κωδικού πρόσβασης δικτύου), χρησιμοποιήστε ένα αιχμηρό αντικείμενο για να πατήσετε και να κρατήσετε πατημένο το κουμπί αναμονής/επαναφοράς για τουλάχιστον δέκα δευτερόλεπτα.

Κουμπί Wi-Fi Protected Setup —Πατήστε αυτό το κουμπί για να συνδεθείτε με άλλες συσκευές ασύρματου δικτύου που διαθέτουν κουμπί Wi-Fi Protected Setup. Κουμπί απλής σύνδεσης HomePlug —Διαμορφώνει την προηγμένη ασφάλεια (τον κωδικό πρόσβασης δικτύου) για το δίκτυο Powerline. Κουμπί επαναφοράς (σε εσοχή)—Για την επαναφορά των εργοστασιακών ρυθμίσεων (συμπεριλαμβανομένων των ρυθμίσεων προηγμένης ασφάλειας και του κωδικού πρόσβασης δικτύου), χρησιμοποιήστε ένα αιχμηρό αντικείμενο για να πατήσετε και να κρατήσετε πατημένο το κουμπί επαναφοράς για τουλάχιστον δέκα δευτερόλεπτα. Φωτεινή ένδειξη LED Powerline—Η φωτεινή ένδειξη LED Powerline ανάβει όταν ο προσαρμογέας είναι συνδεδεμένος σε δίκτυο Powerline. Η φωτεινή ένδειξη LED αναβοσβήνει όταν υπάρχει δραστηριότητα δικτύου. Φωτεινή ένδειξη LED Ethernet—Η φωτεινή ένδειξη LED Ethernet ανάβει όταν μια συσκευή ενσύρματου δικτύου ενεργοποιηθεί και συνδεθεί στη θύρα Ethernet (δικτύου) του προσαρμογέα. Η φωτεινή ένδειξη LED αναβοσβήνει όταν υπάρχει δραστηριότητα δικτύου. Φωτεινή ένδειξη LED ασύρματης σύνδεσης —Η φωτεινή ένδειξη LED ασύρματης σύνδεσης ανάβει όταν μια συσκευή ασύρματου δικτύου είναι συνδεδεμένη στον προσαρμογέα PLW400. Φωτεινή ένδειξη LED Wi-Fi Protected Setup™ —Αυτή η φωτεινή ένδειξη LED αναβοσβήνει όταν μια συσκευή ασύρματου δικτύου συνδέεται με τον προσαρμογέα PLW400 μέσω Wi-Fi Protected Setup. Φωτεινή ένδειξη LED λειτουργίας—Η φωτεινή ένδειξη LED λειτουργίας ανάβει όταν ο προσαρμογέας είναι συνδεδεμένος σε Θύρα Ethernet—Χρησιμοποιήστε ένα καλώδιο δικτύου (Ethernet) για να συνδέσετε αυτή τη θύρα σε μια συσκευή ενσύρματου δικτύου.

Πώς λειτουργεί το δίκτυο Powerline Σε όλο το σπίτι ή το γραφείο σας υπάρχει ηλεκτρική καλωδίωση που τροφοδοτεί όλες τις πρίζες σε κάθε δωμάτιο. Το τυπικό ενσύρματο δίκτυο Ethernet χρησιμοποιεί καλώδια δικτύου Ethernet για τη σύνδεση των συσκευών ενσύρματου δικτύου. Ένα δίκτυο Powerline χρησιμοποιεί την υπάρχουσα καλωδίωση του σπιτιού σας για τη δημιουργία του δικτύου Powerline. Για να δημιουργήσετε το δικό σας δίκτυο Powerline, χρησιμοποιήστε δύο ή περισσότερους προσαρμογείς Powerline. Κάθε συσκευή στο δίκτυο Powerline απαιτεί μια σύνδεση (ασύρματη ή ενσύρματη) σε προσαρμογέα Powerline.

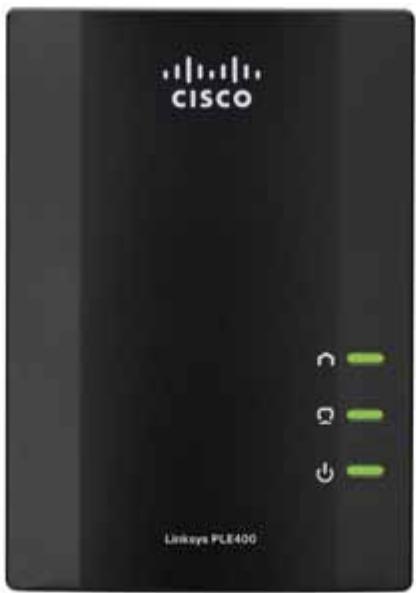

Ο προσαρμογέας PLE400 διαθέτει μία θύρα Ethernet. Μια τέτοια συσκευή συνήθως χρησιμοποιείται σε ένα δίκτυο Powerline για τη σύνδεση του ασύρματου δρομολογητή του δικτύου σας με την καλωδίωση του σπιτιού.

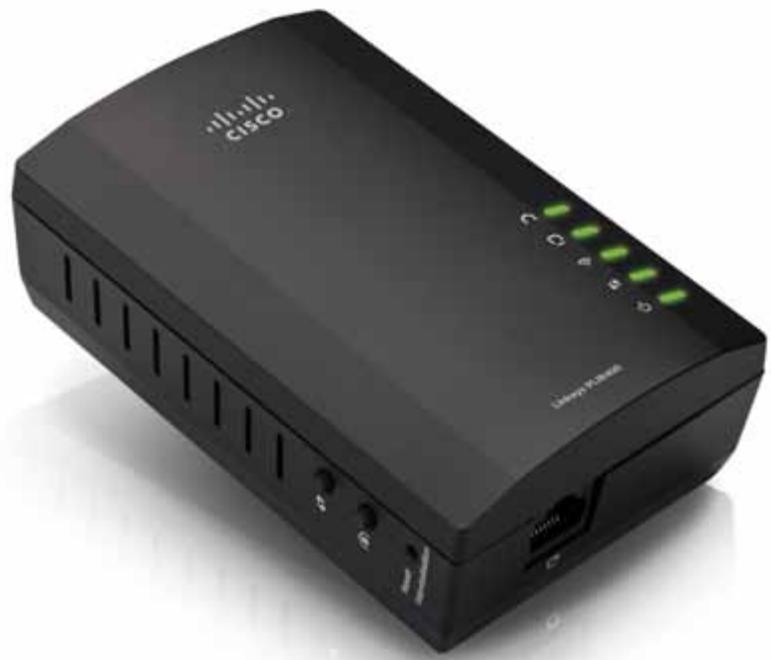

Ο προσαρμογέας PLW400 διαθέτει μία θύρα Ethernet και ένα σημείο πρόσβασης. Μπορείτε να συνδέσετε μία ενσύρματη συσκευή και περισσότερες ασύρματες

Όταν προσθέτετε ένα δίκτυο Powerline σε ένα υπάρχον δίκτυο, οι συνδέσεις μεταξύ του Internet, του μόντεμ και του δρομολογητή παραμένουν οι ίδιες. Παράδειγμα εγκατάστασης Δρομολογητής

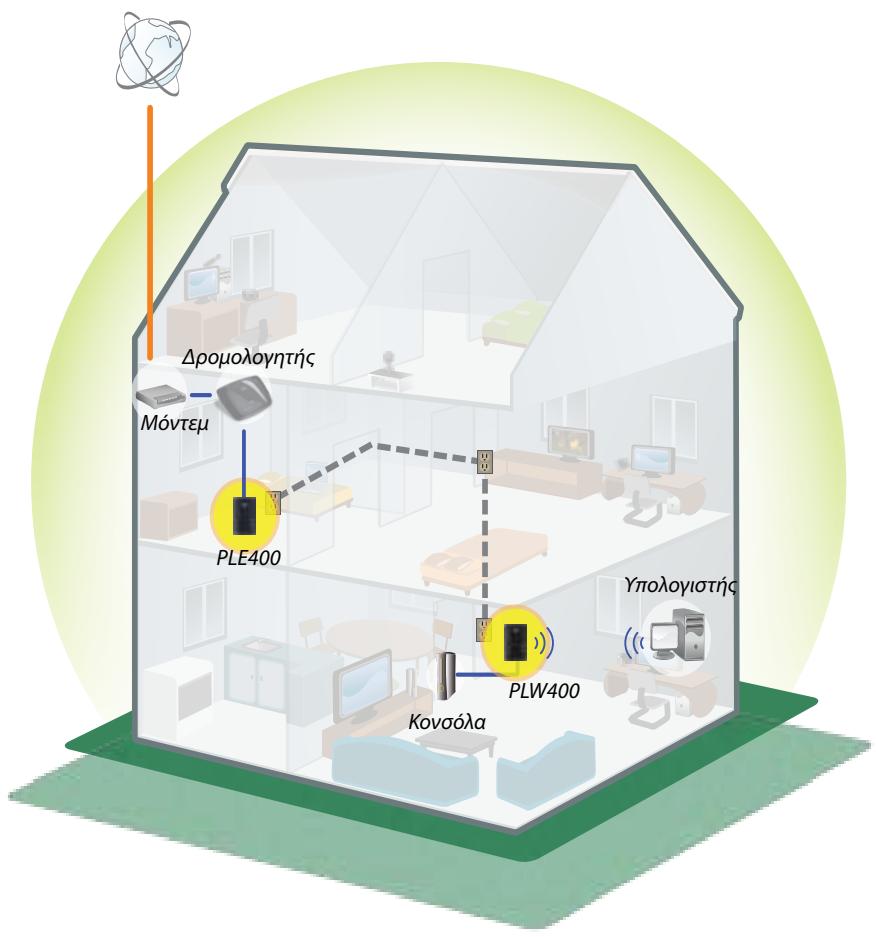

PLE400 Υπολογιστής Στο διάγραμμα φαίνεται ένα βασικό δίκτυο Powerline σε ένα σπίτι. Ο δρομολογητής στον επάνω όροφο είναι συνδεδεμένος στον προσαρμογέα PLE400, ο οποίος συνδέεται σε πρίζα. Στον κάτω όροφο, η κονσόλα και ένας υπολογιστής συνδέονται στον προσαρμογέα PLW400, ο οποίος συνδέεται σε πρίζα. Χρησιμοποιώντας την ηλεκτρική καλωδίωση του σπιτιού, ο δρομολογητής επεκτείνει το τοπικό δίκτυο ώστε να περιλαμβάνεται η κονσόλα και ο επιτραπέζιος υπολογιστής που βρίσκονται στο σαλόνι. Το Internet, τα αρχεία και οι εκτυπωτές είναι δυνατόν να μοιραστούν μεταξύ των υπολογιστών και άλλων δικτυωμένων συσκευών. Έτσι, μπορείτε να παίζετε διαδικτυακά παιχνίδια στον κάτω όροφο απολαμβάνοντας την άνεση του σαλονιού σας, ενώ χρησιμοποιείτε την σύνδεση υψηλής ταχύτητας στο Internet από το δρομολογητή και το μόντεμ που βρίσκονται στον επάνω όροφο. PLW400

Linksys PLWK400 Εγκατάσταση των προσαρμογέων Επισκόπηση εγκατάστασης Για να δημιουργήσετε το δικό σας δίκτυο Powerline, θα πρέπει:

Να φροντίσετε να διαθέτετε ήδη πρόσβαση στο Internet και ένα λειτουργικό οικιακό δίκτυο.

Να μοιράσετε την πρόσβαση στο Internet στο δίκτυο Powerline.

Να εγκαταστήσετε τους προσαρμογείς Powerline κοντά στις συσκευές δικτύου που θέλετε να συνδέσετε στο οικιακό δίκτυό σας.

Να βεβαιωθείτε ότι οι ασύρματες συσκευές που θέλετε να συνδέσετε στον προσαρμογέα PLW400 διαθέτουν ασύρματη λειτουργία. Ένας εύκολος τρόπος να το ελέγξετε είναι να δοκιμάσετε αρχικά να συνδέσετε τη συσκευή ασύρματου δικτύου στον ασύρματο δρομολογητή του οικιακού δικτύου σας, με το δρομολογητή σε κοντινή απόσταση. Εγκατάσταση των προσαρμογέων Πώς να μοιράσετε την πρόσβαση στο Internet Για να μοιράσετε την πρόσβαση στο Internet σε ένα δίκτυο Powerline, συνδέστε το δρομολογητή σας στο δίκτυο Powerline (συνήθως με έναν προσαρμογέα Powerline μίας θύρας, όπως ο PLE400). Για να συνδέσετε τον ασύρματο δρομολογητή στο δίκτυο Powerline:

1. Συνδέστε τον προσαρμογέα PLE400 (ή κάποιον άλλο προσαρμογέα Powerline

μίας θύρας) σε μια πρίζα κοντά στον ασύρματο δρομολογητή. Η φωτεινή ένδειξη LED λειτουργίας του προσαρμογέα ανάβει.

2. Συνδέστε το παρεχόμενο καλώδιο δικτύου Ethernet στη θύρα του προσαρμογέα

και σε μια διαθέσιμη θύρα στο πίσω μέρος του ασύρματου δρομολογητή. Η φωτεινή ένδειξη LED Ethernet του προσαρμογέα ανάβει. Είστε πλέον έτοιμοι να επεκτείνετε το δίκτυο Powerline στο υπόλοιπο σπίτι σας.

Για τη ρύθμιση προηγμένης ασφάλειας, ανατρέξτε στην ενότητα “Ρύθμιση προηγμένης ασφάλειας” στη σελίδα 8 .

Αν είναι δυνατόν, συνδέστε τους προσαρμογείς Powerline απευθείας σε πρίζα στον τοίχο και όχι σε μπαλαντέζα, πολύπριζο ή σταθεροποιητή τάσης.

Εάν ο προσαρμογέας Powerline πρέπει αναγκαστικά να συνδεθεί σε πολύπριζο, φροντίστε στο ίδιο πολύπριζο να μην συνδεθούν άλλες ηλεκτρονικές συσκευές.

Αν είναι δυνατόν, τοποθετήστε τον προσαρμογέα PLW400 κοντά στις ασύρματες συσκευές που θέλετε να συνδέσετε.

Αποφύγετε τα εμπόδια (όπως μεταλλικά ντουλάπια αρχειοθέτησης, καθρέφτες και χοντροί τοίχοι) που μπορεί να παρεμβάλλονται ανάμεσα στον προσαρμογέα PLW400 και την ασύρματη συσκευή που θέλετε να συνδέσετε.

Linksys PLWK400 Εγκατάσταση των προσαρμογέων Πώς να συνδέσετε τον προσαρμογέα PLE400 Πώς να συνδέσετε τον προσαρμογέα PLW400 Μπορείτε να χρησιμοποιήσετε τον προσαρμογέα PLE400 για να παράσχετε πρόσβαση στο Internet στο υπόλοιπο δίκτυο Powerline (βλ. "Πώς να μοιράσετε την πρόσβαση στο Internet", παραπάνω). Ή, αν χρησιμοποιήσετε έναν διαφορετικό προσαρμογέα Powerline για να μοιράσετε την πρόσβαση στο Internet, μπορείτε να εγκαταστήσετε τον προσαρμογέα PLE400 σε κάποιο άλλο σημείο του σπιτιού σας. Όταν ο υπάρχων δρομολογητής δικτύου συνδεθεί σε έναν προσαρμογέα Powerline, μπορείτε να εγκαταστήσετε τον προσαρμογέα PLW400 σε άλλα σημεία του σπιτιού σας.

Μπορείτε επίσης να εγκαταστήσετε και να διαμορφώσετε όλες τις συσκευές Powerline της Linksys με το βοηθητικό πρόγραμμα διαμόρφωσης. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα. "Χρήση του βοηθητικού προγράμματος" στη σελίδα 8.

Μπορείτε επίσης να εγκαταστήσετε και να διαμορφώσετε όλες τις συσκευές Powerline της Linksys με το βοηθητικό πρόγραμμα διαμόρφωσης. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα. "Χρήση του βοηθητικού προγράμματος" στη σελίδα 8. Για να συνδέσετε τον προσαρμογέα PLW400:

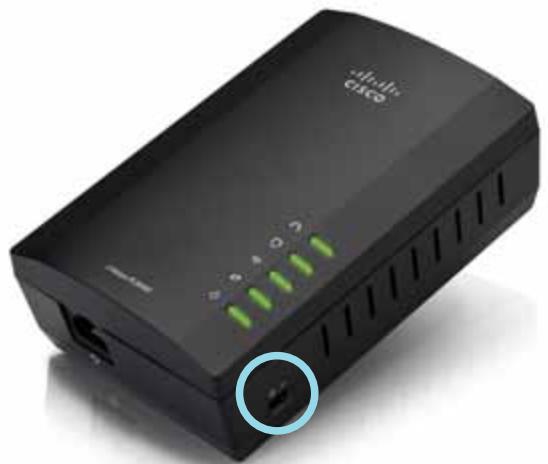

1. Βεβαιωθείτε ότι ο διακόπτης λειτουργίας στη δεξιά πλευρά έχει ρυθμιστεί σε I

(ενεργοποίηση). Για να προσθέσετε έναν προσαρμογέα PLE400 στο δίκτυο Powerline:

1. Συνδέστε τον προσαρμογέα σε μια πρίζα κοντά στη συσκευή δικτύου που θέλετε

να συνδέσετε. Η φωτεινή ένδειξη LED λειτουργίας του προσαρμογέα ανάβει. Η φωτεινή ένδειξη LED Powerline αναβοσβήνει και συνεχίζει να αναβοσβήνει έως ότου συνδεθεί σε έναν δεύτερο προσαρμογέα Powerline.

2. Συνδέστε το καλώδιο δικτύου της συσκευής δικτύου σε μια διαθέσιμη θύρα στον

προσαρμογέα Powerline. Η φωτεινή ένδειξη LED Ethernet του προσαρμογέα αναβοσβήνει και παραμένει αναμμένη όταν η σύνδεση ολοκληρωθεί.

2. Αν το οικιακό σας δίκτυο διαθέτει ήδη ρύθμιση ασφαλείας (συνιστάται):

α. Συνδέστε τον προσαρμογέα PLW400 σε μια πρίζα κοντά στον κύριο ασύρματο δρομολογητή σας. β. Στον προσαρμογέα PLW400, κρατήστε πατημένο το κουμπί Wi-Fi Protected Setup για ένα δευτερόλεπτο τουλάχιστον έως ότου αρχίσει να αναβοσβήνει η φωτεινή ένδειξη LED για το Wi-Fi Protected Setup. γ. Εντός δύο λεπτών, πατήστε το κουμπί Wi-Fi Protected Setup ασύρματο δρομολογητή. Ο προσαρμογέας PLW400 ανακτά τις ρυθμίσεις ασφαλείας από το δρομολογητή και συνδέεται στο ασύρματο δίκτυό σας.

3. Μετακινήστε τον προσαρμογέα PLW400 σε μια πρίζα κοντά στις συσκευές

ασύρματου δικτύου που θέλετε να συνδέσετε. Συνήθως, ο δρομολογητής ασύρματου δικτύου του σπιτιού σας δεν καλύπτει καλά αυτή την περιοχή. Η φωτεινή ένδειξη LED αναβοσβήνει και παραμένει αναμμένη όταν ολοκληρωθεί η σύνδεση με το υπόλοιπο δίκτυο Powerline. Το ασύρματο δίκτυο του σπιτιού σας είναι πλέον διαθέσιμο στην περιοχή γύρω από τον προσαρμογέα PLW400.

4. Συνδέστε τη συσκευή ασύρματου δικτύου στο ασύρματο δίκτυο με το

συνηθισμένο τρόπο. Για οδηγίες, ανατρέξτε στην τεκμηρίωση χρήστη της συσκευής ασύρματου δικτύου. Η φωτεινή ένδειξη LED ασύρματης λειτουργίας του προσαρμογέα PLW400 αναβοσβήνει και παραμένει αναμμένη όταν συνδεθεί με επιτυχία μια συσκευή ασύρματου δικτύου. Ρύθμιση προηγμένης ασφάλειας Χρήση του βοηθητικού προγράμματος Χρήση του βοηθητικού προγράμματος Αν αντιμετωπίζετε δυσκολίες με τη σύνδεση των προσαρμογέων που χρησιμοποιούν Wi-Fi Protected Setup, ή αν θέλετε να ορίσετε πιο σύνθετες επιλογές, χρησιμοποιήστε το βοηθητικό πρόγραμμα διαμόρφωσης. Για να εγκαταστήσετε το βοηθητικό πρόγραμμα διαμόρφωσης:

1. Συνδέστε τη θύρα Ethernet ενός υπολογιστή στη θύρα Ethernet του προσαρμογέα

PLW400 χρησιμοποιώντας το παρεχόμενο καλώδιο.

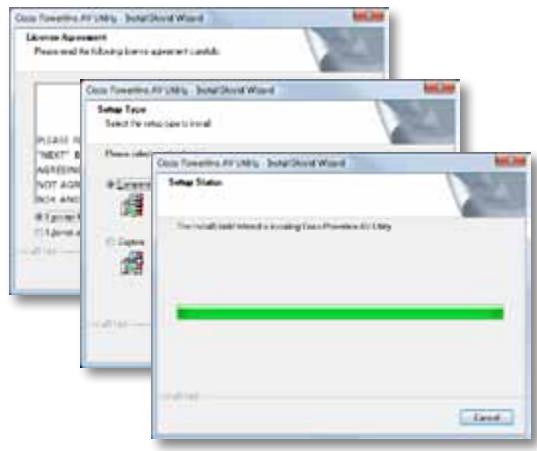

2. Τοποθετήστε το CD εγκατάστασης στη μονάδα CD ή DVD του υπολογιστή και

κατόπιν ακολουθήστε τις οδηγίες στην οθόνη.

Οι συσκευές που συνδέονται στους προσαρμογείς Powerline μπορεί προσωρινά να χάσουν τη σύνδεσή τους στο Internet κατά τη διάρκεια της ρύθμισης ασφάλειας. Για να διαμορφώσετε τον προσαρμογέα δικτύου με προηγμένη ασφάλεια:

1. Σε έναν από τους υπάρχοντες προσαρμογείς Powerline στους οποίους

έχει ήδη ρυθμιστεί η προηγμένη ασφάλεια, κρατήστε πατημένο το κουμπί απλής σύνδεσης HomePlug για τουλάχιστον ένα δευτερόλεπτο, έως ότου αρχίσει να αναβοσβήνει αργά η φωτεινή ένδειξη LED

2. Στον προσαρμογέα PLW400, κρατήστε πατημένο το κουμπί απλής σύνδεσης

HomePlug για τουλάχιστον ένα δευτερόλεπτο, έως ότου η φωτεινή ένδειξη LED Powerline αρχίσει να αναβοσβήνει αργά. Όταν η φωτεινή ένδειξη LED σταματήσει να αναβοσβήνει, το κλειδί δικτύου έχει μοιραστεί στον προσαρμογέα PLW400.

Στις συσκευές που συνδέονται με τους προσαρμογείς, η πρόσβαση στο Internet θα αποκατασταθεί εντός πέντε λεπτών. Για να χρησιμοποιήσετε το βοηθητικό πρόγραμμα διαμόρφωσης:

1. Μετά από την εγκατάσταση του βοηθητικού προγράμματος:

Σε συστήματα Windows: α. Επιλέξτε Start (Έναρξη), All Programs (Όλα τα προγράμματα), Cisco Systems και Cisco Powerline AV Utility (Βοηθητικό πρόγραμμα Cisco Powerline AV). Το βοηθητικό πρόγραμμα ανοίγει. Στα συστήματα Mac OS X: α. Ανοίξτε το φάκελο Applications (Εφαρμογές) και κατόπιν κάντε διπλό κλικ στο εικονίδιο Cisco Powerline AV Utility (Βοηθητικό πρόγραμμα Cisco Powerline AV). Το βοηθητικό πρόγραμμα ανοίγει.

Αν προσπαθήσετε να αλλάξετε τις ρυθμίσεις μιας συσκευής Powerline μέσω ενός υπολογιστή που δεν συνδέεται απευθείας με τη συσκευή αυτή μέσω καλωδίου, σας ζητείται να πληκτρολογήσετε έναν κωδικό πρόσβασης. Ο κωδικός πρόσβασης της συσκευής είναι τυπωμένος στο πίσω μέρος της συσκευής. Χρήση του βοηθητικού προγράμματος

4. Κάντε κλικ στην καρτέλα Quality of Service (Ποιότητα υπηρεσίας) για να

καθορίσετε με ποιον τρόπο το δίκτυο θα δίνει προτεραιότητα χρήσης του εύρους

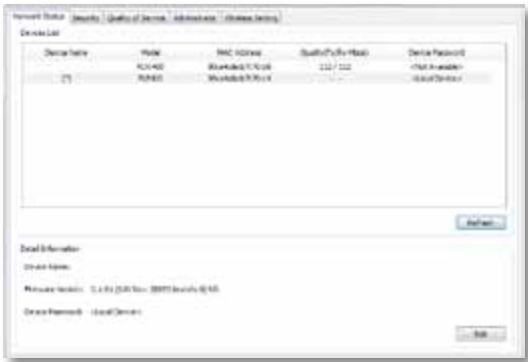

2. Κάντε κλικ στην καρτέλα Network status (Κατάσταση δικτύου) για να δείτε

λεπτομέρειες για τους προσαρμογείς Powerline που είναι συνδεδεμένοι με το δίκτυό σας.

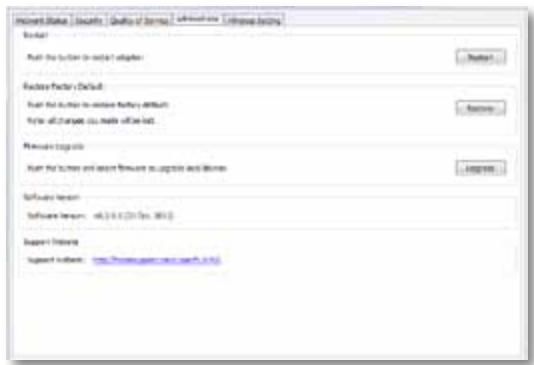

5. Κάντε κλικ στην καρτέλα Administrator (Διαχειριστής) για να επανεκκινήσετε

έναν προσαρμογέα, να επαναφέρετε τις εργοστασιακές επιλογές ή να αναβαθμίσετε το υλικολογισμικό του προσαρμογέα.

• • Αν κάποιος συνδεδεμένος προσαρμογέας δεν αναγράφεται, πατήστε Refresh (Ανανέωση).
• • Για να αλλάξετε τις πληροφορίες οποιουδήποτε προσαρμογέα που αναγράφεται, επιλέξτε τον προσαρμογέα και πατήστε Edit (Επεξεργασία).

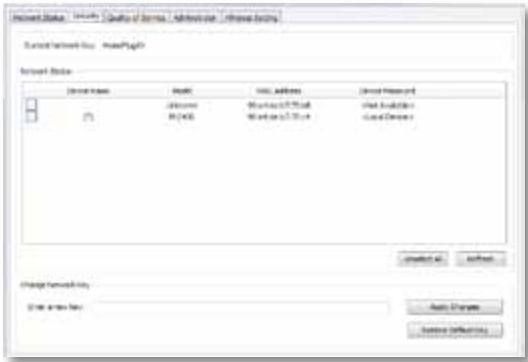

3. Κάντε κλικ στην καρτέλα Security (Ασφάλεια) για να αλλάξετε μη αυτόματα το κλειδί

δικτύου για κάθε συσκευή. Εάν θέλετε να επαναφέρετε το προεπιλεγμένο κλειδί, κάντε κλικ στο κουμπί Restore Default Key (Επαναφορά προεπιλεγμένου κλειδιού).

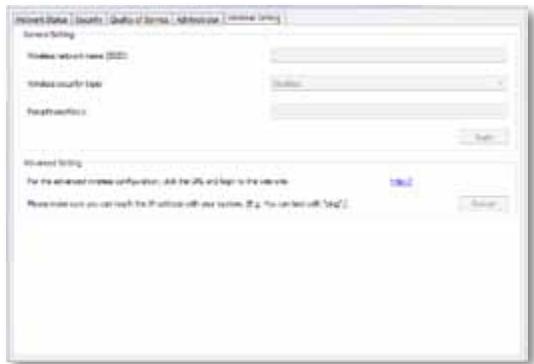

6. Επιλέξτε την καρτέλα Wireless Settings (Ασύρματη ρύθμιση) για να αλλάξετε

το όνομα του ασύρματου δικτύου (SSID), τον τύπο ασύρματης ασφάλειας ή τη φράση πρόσβασης/το κλειδί ασφαλείας. Αντιμετώπιση προβλημάτων Αντιμετώπιση προβλημάτων Το δίκτυό σας δεν αναγνωρίζει τη συσκευή ασύρματου δικτύου. Δοκιμάστε τα ακόλουθα: Οι ρυθμίσεις εφαρμόζονται στους προσαρμογείς αμέσως. Κλείστε το παράθυρο για έξοδο από το βοηθητικό πρόγραμμα.

Βεβαιωθείτε ότι η ασύρματη συσκευή είναι ενεργοποιημένη και ότι η λειτουργία ασύρματης δικτύωσης είναι επίσης ενεργοποιημένη.

Αν είναι δυνατόν, τοποθετήστε τον προσαρμογέα PLW400 κοντά στην ασύρματη συσκευή που θέλετε να συνδέσετε.

Αποφύγετε τα εμπόδια (όπως μεταλλικά ντουλάπια αρχειοθέτησης, καθρέφτες και χοντροί τοίχοι) που μπορεί να παρεμβάλλονται ανάμεσα στον προσαρμογέα PLW400 και την ασύρματη συσκευή που θέλετε να συνδέσετε. Εάν έχετε ρυθμίσει προηγμένη ασφάλεια για το δίκτυο Powerline, ελέγξτε τα παρακάτω:

Βεβαιωθείτε ότι όλοι οι προσαρμογείς στο δίκτυο Powerline έχουν ρυθμιστεί με τον ίδιο κωδικό πρόσβασης δικτύου. Ο κωδικός πρόσβασης δικτύου πρέπει να είναι πανομοιότυπος ώστε να μπορούν να επικοινωνούν μεταξύ τους. Ανατρέξτε στην ενότητα "Ρύθμιση προηγμένης ασφάλειας" στη σελίδα 8 ή στην ενότητα "Χρήση του βοηθητικού προγράμματος" στη σελίδα 8. Η φωτεινή ένδειξη LED Ethernet δεν ανάβει μετά τη σύνδεση μιας ενσύρματης συσκευής Ethernet στον προσαρμογέα Powerline. Ακολουθήστε τις παρακάτω οδηγίες:

1. Βεβαιωθείτε ότι το καλώδιο δικτύου Ethernet είναι καλά συνδεδεμένο στον

2. Βεβαιωθείτε ότι το καλώδιο δικτύου Ethernet είναι καλά συνδεδεμένο στη

συσκευή δικτύου με την οποία θέλετε να συνδεθείτε.

1. Αποσυνδέστε τον προσαρμογέα από την πρίζα.

2. Αποσυνδέστε το καλώδιο του δικτύου Ethernet από τον προσαρμογέα.

3. Περιμένετε πέντε δευτερόλεπτα.

4. Επανασυνδέστε το καλώδιο του δικτύου Ethernet στον προσαρμογέα.

5. Επανασυνδέστε τον προσαρμογέα στην πρίζα.

6. Εάν η λύση αυτή δεν έχει αποτέλεσμα, βεβαιωθείτε ότι η πρίζα λειτουργεί

κανονικά. Συνδέστε στην πρίζα μια διαφορετική συσκευή και επιχειρήστε να την ενεργοποιήσετε. Αντιμετώπιση προβλημάτων Οι φωτεινές ενδείξεις LED αναβοσβήνουν και δεν γνωρίζω τι σημαίνει αυτό. Ανατρέξτε στον παρακάτω πίνακα για τη συμπεριφορά των φωτεινών ενδείξεων LED προκειμένου να διαγνώσετε το πρόβλημα: Δεν μπορείτε να συνδεθείτε με άλλους υπολογιστές του τοπικού σας δικτύου ή με το Internet. Εάν δεν έχετε ρυθμίσει προηγμένη ασφάλεια για το δίκτυο Powerline, ακολουθήστε αυτές τις οδηγίες: LED Powerline Εάν έχετε ρυθμίσει προηγμένη ασφάλεια για το δίκτυο Powerline, ελέγξτε τα παρακάτω:

Βεβαιωθείτε ότι όλοι οι προσαρμογείς στο δίκτυο Powerline έχουν ρυθμιστεί με τον ίδιο κωδικό πρόσβασης δικτύου. Ο κωδικός πρόσβασης δικτύου πρέπει να είναι πανομοιότυπος ώστε να μπορούν να επικοινωνούν μεταξύ τους. Ανατρέξτε στην ενότητα "Ρύθμιση προηγμένης ασφάλειας" στη σελίδα 8 ή στην ενότητα "Χρήση του βοηθητικού προγράμματος" στη σελίδα 8. Εάν προσθέτετε έναν νέο προσαρμογέα σε ένα προϋπάρχον δίκτυο Powerline με μοναδικό κωδικό πρόσβασης δικτύου, ακολουθήστε τις οδηγίες της ενότητας "Χρήση του βοηθητικού προγράμματος" στη σελίδα 8. Δεν υπάρχει σύνδεση σε δίκτυο Powerline Αναβοσβήνει

Αποστολή/λήψη δεδομένων Αναβοσβήνει αργά Σύζευξη

1. Εντοπίστε τον προσαρμογέα Powerline που είναι συνδεδεμένος με τον

υπολογιστή που δεν συνδέεται στο δίκτυο.

2. Στην αριστερή πλευρά του προσαρμογέα, χρησιμοποιήστε ένα αιχμηρό

αντικείμενο για να πατήσετε και να κρατήσετε πατημένο το κουμπί αναμονής/ επαναφοράς για τουλάχιστον δέκα δευτερόλεπτα. Η ενέργεια αυτή επαναφέρει τον προσαρμογέα στις εργοστασιακές ρυθμίσεις.

Σταθερά αναμμένη Έχει γίνει σύνδεση σε δίκτυο Powerline LED Ethernet

Δεν υπάρχει σύνδεση σε δίκτυο Ethernet Αναβοσβήνει Αποστολή/λήψη δεδομένων Σταθερά αναμμένη Έχει γίνει σύνδεση σε δίκτυο Ethernet LED ασύρματης σύνδεσης (μόνο για το μοντέλο PLW400)

Αναβοσβήνει Αποστολή/λήψη δεδομένων Wi-Fi Protected Setup (μόνο για το μοντέλο PLW400) Αναβοσβήνει αργά Η σύνδεση βρίσκεται σε εξέλιξη (έως και

Σφάλμα σύνδεσης. LED λειτουργίας Δεν υπάρχει ασύρματη σύνδεση Σταθερά αναμμένη Ασύρματη σύνδεση ενεργοποιημένη Σταθερά αναμμένη Έχετε συνδεθεί με επιτυχία

Η συσκευή είναι απενεργοποιημένη Σταθερά αναμμένη Η συσκευή είναι ενεργοποιημένη και έτοιμη για χρήση Αναβοσβήνει στιγμιαία και

Εργοστασιακές ρυθμίσεις (και για τα δύο μοντέλα), ενεργοποίηση συσκευής από κατάσταση αναμονής (μόνο για το μοντέλο PLE400) Αναβοσβήνει γρήγορα και

Σφάλμα σύζευξης/συστήματος Αναβοσβήνει αργά Η συσκευή βρίσκεται σε κατάσταση αναμονής (μόνο για το μοντέλο PLE400) WEB Εάν εξακολουθείτε να έχετε απορίες, ανατρέξτε στη διαδικτυακή τοποθεσία της Linksys, στη διεύθυνση Linksys.com/support.

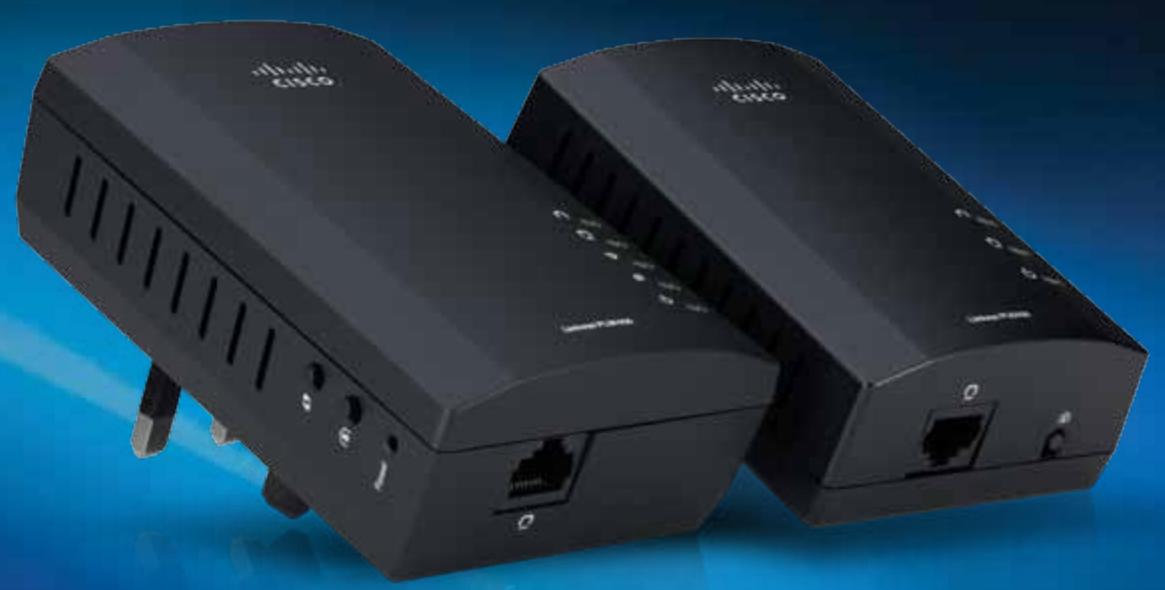

Linksys PLWK400 Προδιαγραφές Προδιαγραφές

Fast Ethernet (10/100) Κουμπιά Wi-Fi Protected Setup, εύκολης σύνδεσης,

Εύκολης σύνδεσης, επαναφοράς Χαρακτηριστικά ασφαλείας Κρυπτογράφηση σύνδεσης AES 128 Bit, WPA2, WPA, WEP Φωτεινές ενδείξεις LED Powerline, Ethernet, λειτουργίας Σχήματα διαμόρφωσης

1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Χαρακτηριστικά ασφάλειας Κρυπτογράφηση σύνδεσης 128 Bit AES Bit κλειδιού ασφαλείας

Υποστήριξη συσκευών πελατών δικτύου Έως και 8 συσκευές πελάτες Powerline, έως και 32 ασύρματες συσκευές πελάτες Σχήματα διαμόρφωσης

1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Απαιτήσεις λειτουργικού

Windows 7/Vista/XP, Mac OS X v10.5 ή μεταγενέστερη έκδοση Χαρακτηριστικά περιβάλλοντος λειτουργίας

116 γραμμ. (4,1 oz.)

100-240 V AC, 50-60 Hz Πιστοποίηση FCC, IC, CE, HomePlug AV Θερμοκρασία λειτουργίας 0 έως 40ºC (32ºF έως 104ºF) Θερμοκρασία αποθήκευσης -20 έως 70ºC (-4ºF έως 158ºF) Υγρασία λειτουργίας 10% έως 85% Χωρίς συμπύκνωση Υγρασία αποθήκευσης 5% έως 90% Χωρίς συμπύκνωση Φωτεινές ενδείξεις LED Powerline, Ethernet, ασύρματης σύνδεσης, Wi-Fi Protected Setup, λειτουργίας Προεπιλεγμένο SSID "CiscoXXXXX" όπου XXXXX τα τελευταία 5 ψηφία του σειριακού αριθμού του προσαρμογέα Χαρακτηριστικά περιβάλλοντος λειτουργίας

113 × 73 × 33 χιλ. (4,45 × 2,87 × 1,3 ίντσες)

158 γραμμ. (5,6 oz.)

100-240 V AC, 50-60 Hz Πιστοποιήσεις FCC, IC, CE, WiFi, HomePlug AV Θερμοκρασία λειτουργίας 0 έως 40ºC (32ºF έως 104ºF) Θερμοκρασία αποθήκευσης -20 έως 70ºC (-4ºF έως 158ºF) Υγρασία λειτουργίας 10% έως 85% Χωρίς συμπύκνωση Υγρασία αποθήκευσης 5% έως 90% Χωρίς συμπύκνωση

• Επισκεφθείτε τη διεύθυνση linksys.com/support για βραβευμένη τεχνική υποστήριξη 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα Η ονομασία Cisco, το λογότυπο Cisco και η ονομασία Linksys είναι εμπορικά σήματα ή σήματα κατατεθέντα της Cisco ή/και των θυγατρικών της εταιρειών στις Ηνωμένες Πολιτείες και σε άλλες χώρες. Μπορείτε να βρείτε τη λίστα εμπορικών σημάτων της Cisco στη διεύθυνση www.cisco.com/go/trademarks. Όλα τα υπόλοιπα εμπορικά σήματα που αναφέρονται στο παρόν έγγραφο αποτελούν ιδιοκτησία των αντίστοιχων κατόχων τους. © 2012 Cisco ή/και θυγατρικές εταιρείες. Με την επιφύλαξη παντός δικαιώματος. 3425-01587 120203MS User Guide Linksys PLWK400 Powerline AV Wireless Network Extender Kit Linksys PLWK400 Contents Contents Overview p. 3
