Produkttyp	Powerline AV-adapterkit med Wi-Fi-åtkomstpunkt (modeller PLE400 och PLW400)
Märke	Linksys
Modell	PLWK400
Nätverksstandarder	HomePlug AV, IEEE 802.11b/g/n, IEEE 802.3, 802.3u
Portar	1 Fast Ethernet-port (10/100) på varje adapter
Knappar	PLW400: Wi-Fi Protected Setup, Easy Connect, försänkt återställning; PLE400: Easy Connect, Återställning
Indikatorlampor (PLW400)	Powerline, Ethernet, trådlöst, Wi-Fi Protected Setup, ström
Mått (PLE400)	101,9 x 71,9 x 52,4 mm
Vikt (PLE400)	116 g
Mått (PLW400)	113 x 73 x 33 mm
Vikt (PLW400)	158 g
Strömförsörjning	100-240 V AC, 50-60 Hz
Huvudfunktioner	Hemmanätverksutökning via elledningar, Wi-Fi-åtkomstpunkt, trådbunden Ethernet-port, avancerad säkerhet (WPA2, WPA, WEP, AES 128-bitars kryptering)
Max antal klienter	Upp till 8 Powerline-klienter, upp till 32 trådlösa klienter
Underhåll och rengöring	Koppla ur före rengöring; använd en torr, mjuk trasa
Säkerhet	Använd inte nära vatten; anslut direkt till vägguttag utan överspänningsskydd
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 70 °C
Driftsfuktighet	10 till 85 % (ingen kondensation)
Förvaringsfuktighet	5 till 90 % (ingen kondensation)

Vanliga frågor - PLWK400 LINKSYS

Hur installerar jag Powerline-kitet PLWK400?

Anslut PLE400 nära routern och anslut den till routern med en Ethernet-kabel. Anslut PLW400 i ett annat rum. Powerline-indikatorn ska tändas. För Wi-Fi-delen, använd Wi-Fi Protected Setup-knappen eller konfigurera manuellt.

Hur konfigurerar jag trådlös säkerhet på PLW400?

Tryck på Wi-Fi Protected Setup-knappen på PLW400, och sedan på din routers knapp inom två minuter. Indikatorn blinkar och förblir tänd. Du kan också använda Cisco Powerline AV-verktyget för att ändra SSID och säkerhetstyp (WPA2 rekommenderas).

Vad gör jag om Powerline-indikatorn inte tänds?

Se till att båda adaptrarna är anslutna direkt till vägguttag (utan överspänningsskydd). Kontrollera att modemet/routern är påslagen. Om indikatorn blinkar långsamt pågår en parning; vänta några ögonblick.

Kan jag ansluta trådbundna enheter till PLW400?

Ja, PLW400 har en Fast Ethernet-port (10/100). Du kan ansluta en spelkonsol, TV eller dator via en Ethernet-kabel.

Hur återställer jag PLW400 till fabriksinställningarna?

Använd ett vasst föremål (gem) för att trycka på den försänkta Återställning-knappen i minst 10 sekunder. Strömindikatorn blinkar snabbt. Alla inställningar, inklusive avancerad säkerhet, raderas.

Wi-Fi Protected Setup-indikatorn blinkar snabbt: vad gör jag?

Snabbt blinkande indikerar ett anslutningsfel. Upprepa proceduren: tryck på WPS-knappen på PLW400 och sedan på routerns knapp inom två minuter. Om felet kvarstår, kontrollera att din router stöder WPS och är inom räckhåll.

Hur många trådlösa klienter kan jag ansluta till PLW400?

Upp till 32 trådlösa klienter kan anslutas samtidigt till PLW400:s åtkomstpunkt. Powerline-nätverket kan ta emot upp till 8 ytterligare Powerline-klienter (totalt 8 adaptrar).

Kan jag använda ett överspänningsskydd med Powerline-adaptrarna?

Det rekommenderas inte att använda överspänningsskydd eller grenuttag. Anslut varje adapter direkt till ett vägguttag för optimal signalkvalitet. Om ett grenuttag är nödvändigt, anslut inga andra enheter till det.

Ethernet-indikatorn tänds inte efter anslutning av en trådbunden enhet.

Kontrollera att Ethernet-kabeln är ordentligt ansluten i båda ändar. Försök att koppla ur adaptern och kabeln, vänta 5 sekunder, och anslut igen. Om problemet kvarstår, testa kabeln med en annan enhet.

Måste jag konfigurera avancerad säkerhet för Powerline-nätverket?

Ja, för att förhindra att dina grannar får åtkomst till ditt nätverk via elledningarna. Använd Easy Connect-knappen på båda adaptrarna (tryck i 2 sekunder på en, sedan på den andra) eller Cisco Powerline AV-verktyget för att ställa in en unik nätverksnyckel.

BRUKSANVISNING PLWK400 LINKSYS

Trädløslampe - Trädløslampen slås på när en trädløs nettverksenhet er koblet til PLW400.

Wi-Fi Protected SetupTM-lampe - Denne LED-lampen blinker nár en tradlós nettverksenhet kobles til PLW400 ved hjelp av Wi-Fi Protected Setup.

Linksys PLWK400 | Utokningspaket Powerline AV for trådlösa nätverk

Innehäll

Översikt 3

Funktioner 3

PLE400 3

PLW400. 4

Sá har fungerar Powerline-nätverk. 5

Exempel pa en installation. 5

Installeradaptrarna 6

Installationsoversikt 6

Tips. 6

Dela Internetatkomsten 6

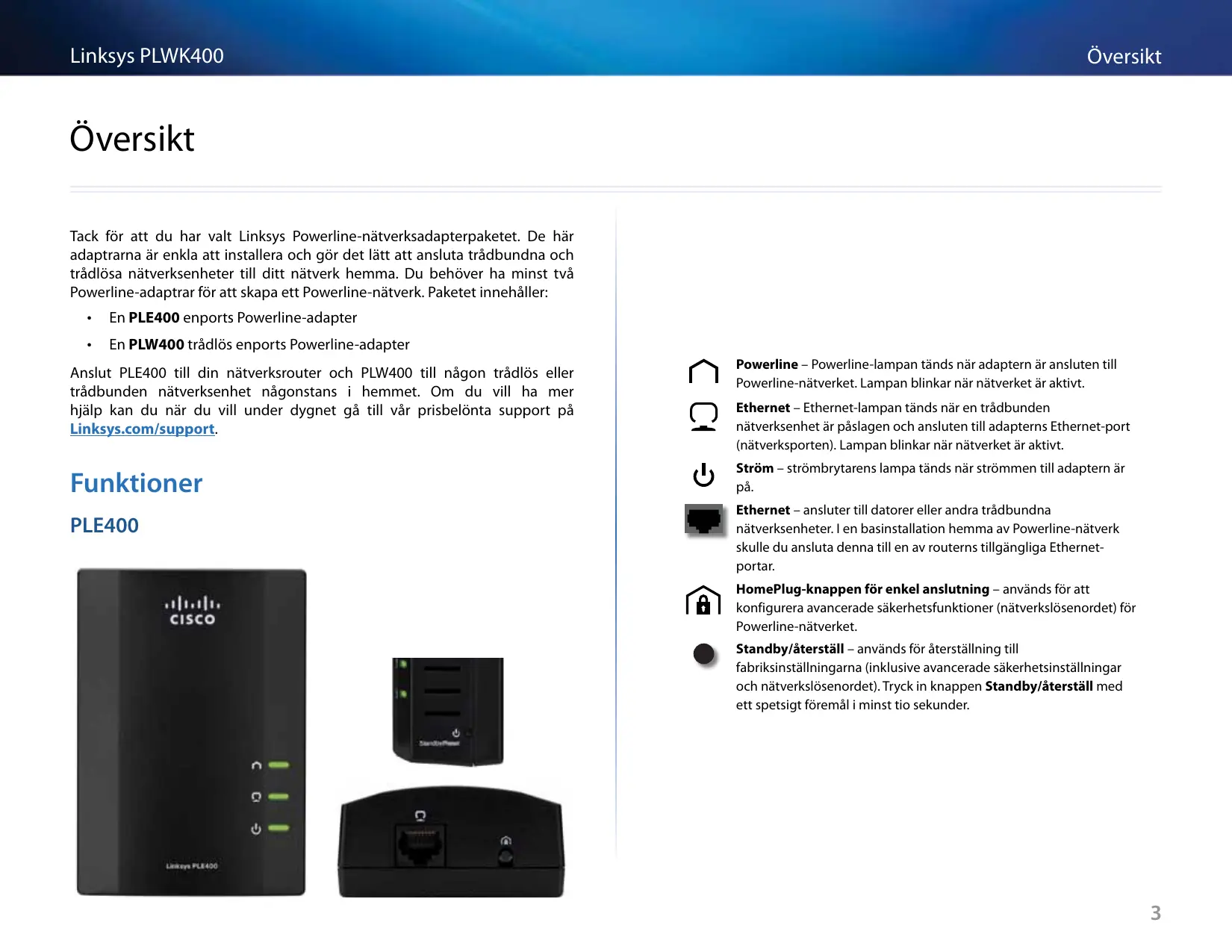

Tack für att du har valt Linksys Powerline-nätverksadapterpaketet. De hare adaptrarna År enkla att installerera och gör det lätt att ansluta trådbundna och tradlösa nätverksenheter till ditt nätverk hemma. Du behöver ha minst två Powerline-adaptrar for att skapa ett Powerline-nätverk. Paketet innehäller:

• En PLE400 enports Powerline-adapter
• En PLW400 tradlós enports Powerline-adapter

Anslut PLE400 till din nätverksruter och PLW400 till参加会议. Om du vill ha mer hjälp kan du;när du vill under dygnet gå till var prisbelönta support på Linksys.com/support.

Funktioner

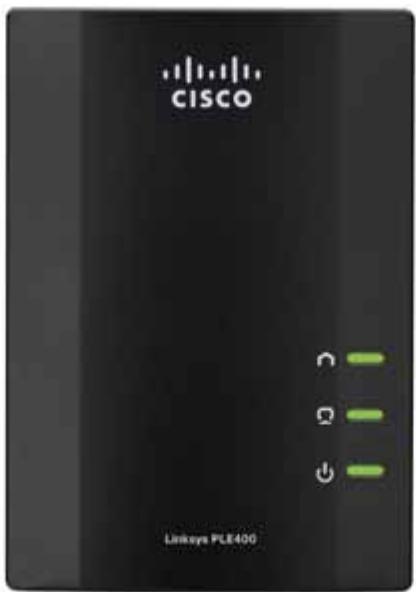

PLE400

Powerline - Powerline-lampan tänds nar adaptern ar ansluten till Powerline-nätverket. Lampan blinkar nar natverket ar aktivt.

Ethernet - Ethernet-lampan tänds nar en tradbunden natverksenhet är pascalogen och ansluten till adapters Ethernet-port (nätverksporten). Lampan blinkar nar natverket är aktivt.

Ström - strömbrytarens lampa tänds Near strömmen till adaptern ar pa.

Ethernet – ansluter till datorer aller andra trädbundnata nätverksenheter. I en basinstallation hemma av Powerline-nätverskulle du anslutaenna till en av routerns tillgangliga Ethernet-portar.

HomePlug-knappen für enkel anslutning – används für att konfigurera avancerade sakerhetsfunktioner (nätverklosenordet) für Powerline-nätverket.

Standby/Äterställ – används für Återställning till fabriksinställningarna (inklusive avancerade sakerhetsinställningar och natverklosenordet). Tryck in knappen Standby/Äterställ med att spetsigt foremål minst tio sekunder.

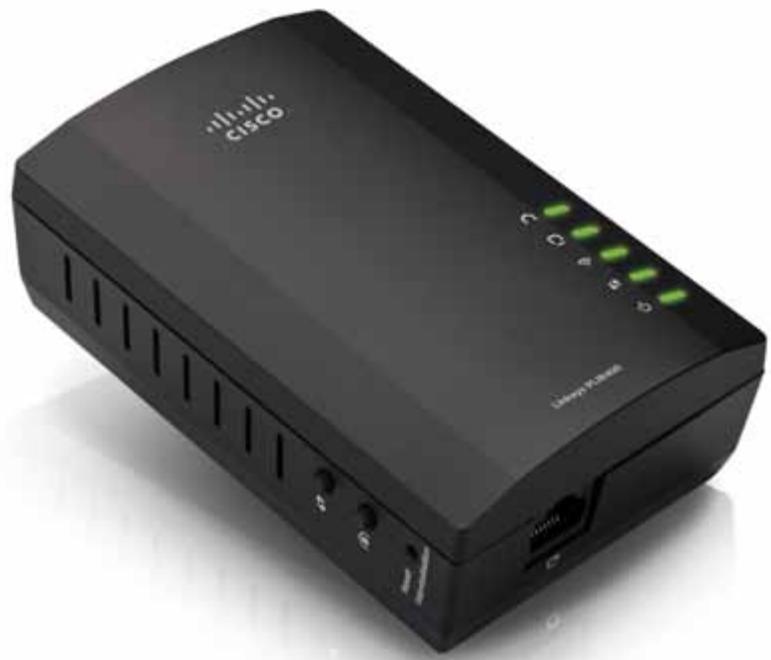

PLW400

Knappen Wi-Fi Protected Setup – används nar du vill ansluta till andra trädlösa nätverksenheter som har en Wi-Fi Protected Setup-knapp.
HomePlug-knappen für enkel anslutning – användsRARY du vill konfigurera avancerade sakerhetsfunktioner (nätverkslösenord) für Powerline-nätverket.
Aterställningsknappen (infälde) – används om du vill Återställa till fabriksinställingarna (inklusive avancerade sakerhetsinställingar och natverklosenord). Tryck in Återställingsknappen med ett spetsigt foremål och häll den intryckt i minst tio sekunder.
Powerline-lampan - tänds nar adaptern ár ansluten till Powerline-nätverket. Lampan blinkar narrätverket ár aktivt.
Ethernet-lampan - tänds Near en tradbunden natverksenhet Å
påslagen och ansluten till adapters Ethernet-port (nätverksporten).
Lampan blinkar Near natverket Å aktivt.
Wireless-lampan - tänds nar en tradlós natverksenhet ansluts till PLW400.
Wi-Fi Protected Setup™-lampan - blinkar medan en tradlós nätverksenhet ansluter till PLW400 via Wi-Fi Protected Setup.
(I) Strömlampan - tänds nar adaptern ar ansluten till att aktivt eluttag.

Ethernet-porten - använd en nätverkskabel (Ethernet) Near du vill ansluta den hare porten till en tradbunden nätverksenhet.

Så har fungerar Powerline-nätverk

I vanliga bostadshus och på kontor finns elledninger som ser till att alla rum har tillgang till strom. I vanliga tradbundna Ethernet-natverk anvands Ethernet-natverskablar for att ansluta olica tradbundna natverksenheter till varandra. I Powerline-natverk anvands de befintliga elledningarna som natverkskaplar for ditt Powerline-natverk.

När du vill skapa att Powerline-nätverk behöver du två eller fler Powerline-adaptrar. För varje,enhet i Powerline-nätverket krävs en anslutning (trådbunden eller tradlös) till en Powerline-adapter.

• PLE400 har en Ethernet-port. En sādān enchet används vanligen i ett Powerline-natverk für att ansluta natverkets tradlösa router till hushållets elledningar.
• PLW400 har en Ethernet-port och en aktomstpunkt. Du kan ansluta en tradbunden enchet och flera tradlosa encheter till den.

När du lagger till att Powerline-nätverk i ett befintigt natverkkommen anslutningarna mellan Internet, modemet och routern att bibehällas.

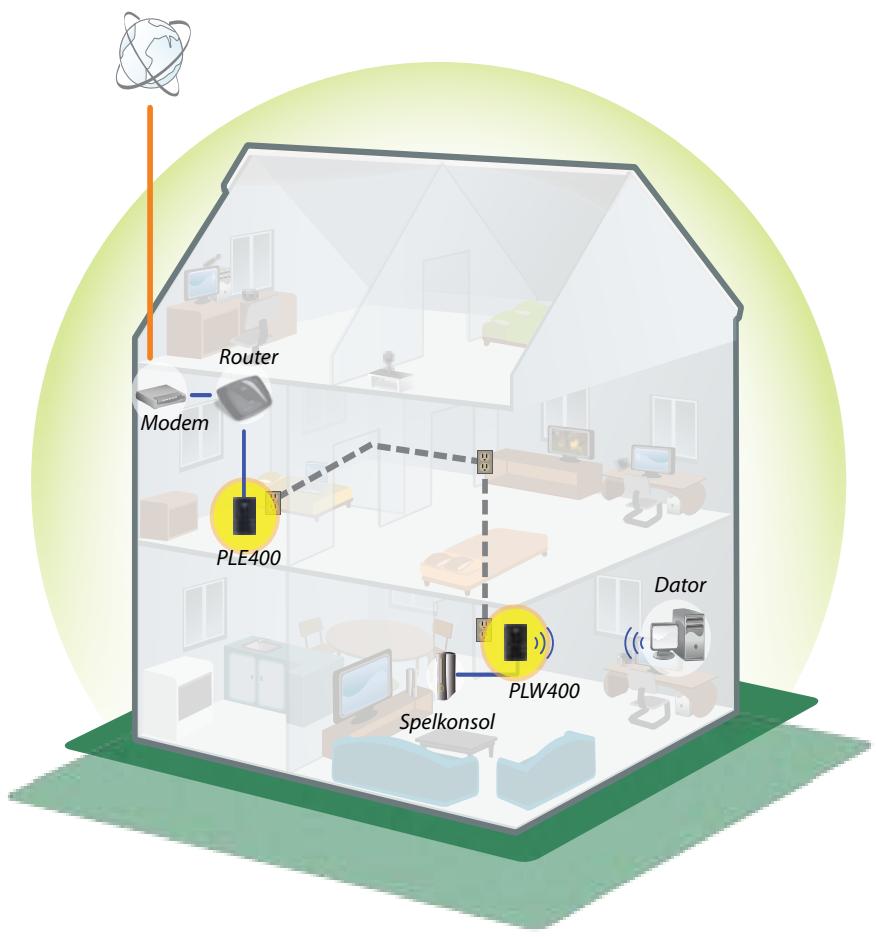

Exempel på en installation

I den har ritningen visas ett grundläggande Powerline-nätverk i ett vanligt bostadshus. Routern på övervåningen är ansluten till PLE400-adaptern, som i sin tur är ansluten till ett eluttag. På nedervåningen är en spelkonsol och en dator anslutna till PLW400-adaptern, som är ansluten till ett eluttag.

Genomattutnyttjaelledningarnaihusetexpanderarrouterndetlokala nätverket till att omfatta spelkonsolen och den stationära datorn i vardagsrummet. Internetanslutningen, filer och skrivare kan delas mellan datorerna och andra enheter i nätverket. Du kan spela online i det mysiga vardagsrummet på undervåningen ochändà utnyttja Höghastighetsanslutningen till Internet som sköts via routern och modemet på overvåningen.

Installera adaptrarna

Installationsöversikt

Det har maste du gora for att kunna installerera ett Powerline-natverk:

• Kontrollera att du har atkomst till Internet och ett fungerande hemmanätverk.
  Dela Internet med Powerline-nätverket.
• Installera Powerline-adaptrar nara de nätverksenheter som du vill ansluta till ditt hemmanätverk.
• Se till att de trådlösa enheter som du vill ansluta till PLW400 har en fungerande trådlös Funktion. Ettätt satt att testa detta ar att Först föska ansluta den trådlösa natverksenheten till den trådlösa hemmaroutern medan den ar nara routern.

Tips

• Om möglicht ansluter du Powerline-adaptrarna direkt till ett vagguttag och inte till forlängningskablar,GREnkontakter eller översänningsskydd.
• Om en Powerline-adapter måste anslutas till en grenkontakt bör du se till att inga andra elektroniska enheter ár anslutna till sama grenkontakt.
• Om möjligt placerar du PLW400 nara de tradlösa enheter som du vill ansluta till.
• Undvik hinder (t.ex. arkivskåp av metall, speglar och tjocka väggar) mellan PLW400 och den tradlösa enchet som du vill ansluta.

Dela Internetåtkomsten

När du vill dela Internetåtkomsten over Powerline-nätverket ansluter du routern till Powerline-nätverket (vanligen en enports Powerline-adapter som exemplVIS PLE400).

Så har ansluter du en trådlös router till Powerline-nätverket:

1. Anslut PLE400 (eller annan enports Powerline-adapter) till ett eluttag i narheten av den tradlosa routern. Adapterns strömlampa tänds.
2. Anslut den medfoljande Ethernet-nätverskabeln till adapterns port och till en ledig port på baksidan av den trådlösa routern. Adapterns Ethernet-lampa tänds. Nu kan du börja utöka Powerline-nätverket till resten av hemmet.

OBS!

Avancerade sakerhetsinställingar beskrivs i "Konfigurera avancerad sakerhet" på sedan 8.

Ansluta din PLE400

Du kan använda PLE400 für internetåtkomst till resten av ditt Powerlinenätverk (se "Dela Internetåtkomsten" ovan). Om du använde en annan Powerline-adapter for att dela internetåtkomsten kan du installera PLE400 pågon annanstans i hemmet.

TIPS

Du kan också installerera och konfigurera alla Linksys Powerline-enheter med hjälp av konfigurationsverktyget. Mer information finns under "Använda verktyget" på sidan 8.

Så har lagger du till en PLE400 i Powerline-nätverket:

1. Anslut adaptern till ett eluttag i narheten av den natverksenhet som du vill ansluta. Adapterns strömlampa tänds. Powerline-lampan blinkar och fortssätter att blinka tills den ansluts till en andra Powerline-adapter.
2. Anslut nätverksenhetens nätverskabel till en ledig port på Powerline-adaptern. Adapters Ethernet-lampa böjrblinka och lyser sedan med fast skenningar arclar.

Ansluta din PLW400

När din befintliga natverksrouter ar ansluten till en Powerline-adapter kan du installerera PLW400ningar annanstans i hemmet.

TIPS

Du kan också installerera och konfigurera alla Linksys Powerline-enheter med hjälp av konfigurationsverktyget. Mer information finns under "Använda verktyget" på sidan 8.

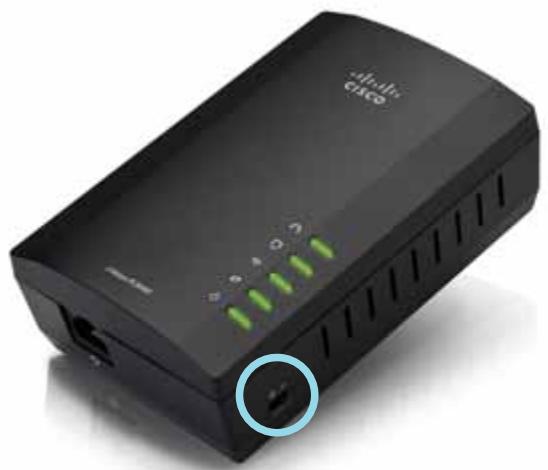

Så här ansluter du PLW400:

1. Set till att strömbrytaren på högra sidan är installd på I (på).

1. Gör sá här om hemmanätverket redan har installerad sakerhet (rekommenderas):

a. Anslut PLW400 till ett eluttag nara den huvudsakliga tradlosa routern.
b. På PLW400 trycker du in knappen Wi-Fi Protected Setup och häller den intryckt i minst en sekund, tills Wi-Fi Protected Setup-lampan blinkar.
c. Inom två minuter trycker du in knappen Wi-Fi Protected Setup ⑥ pa den tradlösa routern. PLW400 hamtar sakerhetsinställningarna frän routern och ansluter till det tradlösa natverket.

1. Flytta PLW400 till ett eluttag nara de tradlosa natverksenheter som du vill ansluta. Vanligtvis tacks inte det har omraret bra av hemmets tradlosa natverksrouter.

Powerline-lampan blinkar och overgar till fast sken nar anslutningen till resten av Powerline-natverket ar klar. Det tradlosa hemnatverket ar nu tillgangligt i det omrade som omger PLW400.

1. Anslut den tradlösa natverksenheten till det tradlösa natverket på vanligt satt. Instruktioner finns i användardokumentationen für den tradlösa natverksenheten. Wireless-lampan (f) for PLW400 blinkar och lyser den med fast sken nar en tradlösn natverksenhet har anslutits.

Konfigurera avancerad sakerhet

OBS!

Enheterna som ar anslutna till Powerline-adaptrarnakommen att tillfälligigt forlora anslutningen till Internet undersakerhetskonfigureringen.

Så här konfigurerar du natverksadaptern med avancerad sakerhet:

1. På en av de befintliga Powerline-adaptrarna som redan har avancerad sakerhet installerad trycker du in HomePlug-knappen for enkel anslutning och häller den intryckt i minst en sekund, tills Powerline-lampan börjar blinka lungsamt.
2. På PLW400 trycker du in HomePlug-knappen och häller den intryckt i minst en sekund, tills Powerline-lampan börjar blinkingalandsamt. När lampan slutar blinka har den nya natverksnyckeln delats med PLW400.

OBS!

Enheterna som ar anslutna till adaptrarna Återfår Internetatkomsten inom fem minutes.

Använda verktyget

Om du har problem med att ansluta adaptrarna med hjälp av Wi-Fi Protected Setup aller om du vill ställa in mer avancerade alternativ kan du använda konfigurationsverktyget.

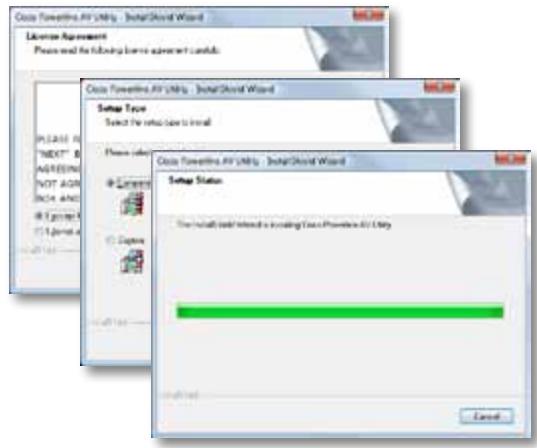

Installera verktyget for konfiguration:

1. Anslut en dators Ethernet-port till PLW400s Ethernet-port med hjälp av medfoljande kabel.
2. Satt i installations-cd:n i datorns cd- ullerDVD-enhet och folj sedan anvisiningarna pa skarmen.

Anvanda verktyget for konfiguration:

1. När verktyget ar installerat:

På Windows-datorer:

a. Klicka på Start, Alla program, Cisco Systems och sedan på Cisco Powerline AV Utility. Verktyget öppnas.
Pá Mac OS X-datorer:
a. Öppna mitten Program och dubbelklicka sedan på ikonen Cisco Powerline AV Utility. Verktyget öppnas.

OBS!

Om du försöker äandra inställingarna für en Powerline-enhet fran en dator som inte År ansluten direkt till den encheten med en kabel blir du ombedd att ange ett losenord. Enhetslösenordet År tryckt på enchentens baksida.

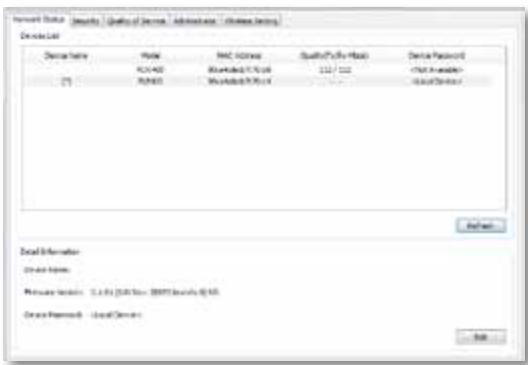

1. Visa information om Powerline-adaptrarna som ar anslutna till natverket genom att klicka på fliken Network Status (Nätverksstatus).

• Omingen ansluten adapter visas HAR klickar du på Refresh (Uppdatera).

• Duändrar informationen für参加会议 av de adaptrar som visas i listen genom att markera adaptern och sedan klicka på Edit (Redigera).

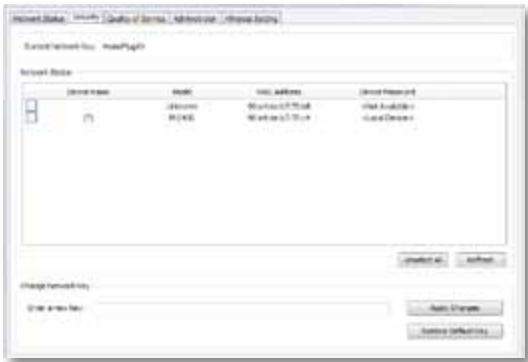

• Klicka på fliken Security (Sakerhet) om du vill ändera natverksnyckeln manuellt für de olika encheterna. Om du vill Återgå till standardvärdet klickar du på Restore Default Key (Återställ standardnyckeln).

1. Klicka på fliken Quality of Service (Tjänstekvalitet) om du vill ange hur natverket ska prioritera natverkets bandbredd.

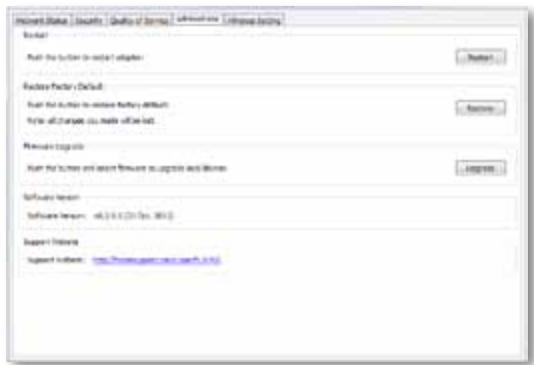

1. Klicka på fliken Administrator (Administrator) nar du vill starta om en adapter, Återställa fabriksinställningar erler uppgradera adapters fasta programvara.

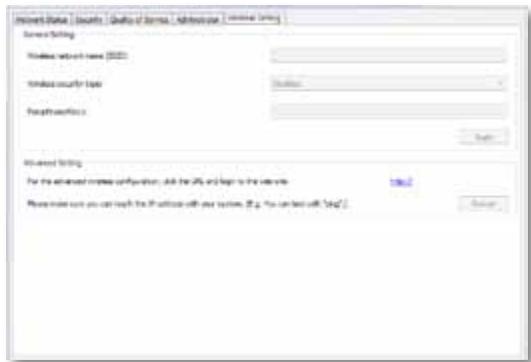

1. Klicka på fliken Wireless Settings (Trådlös inställning) om du vill äandra SSID (namnet på det trådlösa natverket), trådlös sakerhetstyp aller losenordsfras/nyckel.

Inställingarna används omedelbart på adaptern eller adaptrarna. Stång fönstret när du vill avsluta verktygsprogrammet.

Felsökning

Den trädlösa natverksenheten kännns inte igen av natverket.

Försök med följande:

• Kontrollera att den tradlosa encheten ar aktiverad och att det tradlosa natverket ar aktiverat.
• Om möjligt placerar du PLW400纳税人 den tradlösa enchet som du vill ansluta till.
• Undvik hinder (t.ex. arkivskåp av metall, speglar och tjocka väggar) mellan PLW400 och den trändösa enchet som du vill ansluta.

Omdu har konfigurerat avancerad sakerhet for Powerline-nätverket kontrollerar du foljande:

• Kontrollera att alla adaptrar i Powerline-nätverket har konfigurerats med sama nätverkslösenord. De måste använda sama nätverkslösenord För att kunna kommunicera med varandra. Se "Konfigurera avancerad sakerhet" på sedan 8 eller "Använda verktyget" på sedan 8.

Ethernet-lampan tänds inteRARY du har anslutit enträdbunden Ethernetenhet till Powerline-adaptern.

Gör sā här:

1. Kontrollera att Ethernet-nätverskabeln sitter fast ordentlich i adaptern.
2. Kontrollera att Ethernet-nätverskabeln sitter ordentlich fast i den nätverksenhet du ansluter.

Eller:

1. Koppla bort adaptern fr'an eluttaget.
2. Koppla bort Ethernet-nätverskabeln frän adaptern.
3. Vänta fem sekunder.
4. Anslut Ethernet-nätverkskabeln till adapternigen.
5. Anslut adaptern till eluttagetigen.
6. Om problemet kvarstár kontrollerar du att eluttaget fungerar. Koppla in en annan enchet i uttaget och slå på den.

Det gär inte att ansluta till andra datorer i det lokala natverket aller till Internet.

Om du inte har konfigurerat avancerad sakerhet for Powerline-nätverket foljer du de HAR instruktionerna:

1. Gå till Powerline-adaptern som ar ansluten till datorn som inte kan ansluta.
2. Tryck in knappen Standby/äterställ på adapters nems vänstra sida med ett spetsigt foremål och hull i minst tio sekunder. Då Återställs adaptern till sina fabrikinstallingar.

Omdu har konfigurerat avancerad sakerhet for Powerline-nätverket kontrollerar du foljande:

• Kontrollera att alla adaptrar i Powerline-nätverket har konfigurerats med sama nätverkslösenord. De måste använda samma nätverkslösenord För att kunna kommunicera med varandra. Se "Konfigurera avancerad sakerhet" på sidan 8 eller "Använda verktyget" på sidan 8.
• Om du lagger till en ny adapter i ett redan befindigt Powerline-nätverk med att unikt nätverklösenord foljer du anvisningarna i avsnittet "Använda verktyget" på sidan 8.

Lamporna blinkar men jag vet inte vad det betyder.

I nedanstäende tabell finns en översikt über lamporna och innebörden nar de blinkar och lyser med fast sken:

Powerline-lampa	Av	Inte ansluten till Powerline-nätverket
	Blinkar snabbt	Skickar/tar emot data
	Blinkar längsamt	Paras ihop
	Fast sken	Ansluten till Powerline-nätverket
Ethernet-lampa	Av	Inte ansluten till Ethernet-nätverket
	Blinkar	Skickar/tar emot data
	Fast sken	Ansluten till Ethernet-nätverket
Wireless-lampa(bara PLW400)	Av	Trådlös ej ansluten
	Fast sken	Trådlös anslutning aktiverat
	Blinkar	Skickar/tar emot data
Wi-Fi Protected Setup(bara PLW400)	Blinkar längsamt	Anslutning pögår (upp till två minutes)
	Blinkar snabbt	Anslutningsfel.
	Fast sken	Anslutning utförd
Strömlampa	Av	Enheten är avständig
	Fast sken	Strömmen är på och,enheten är redo
	Blinkar snabbt tillfälligt	Fabriksstandard (båda modellerna),enheten lämnar standbyläge (bara PLE400)
	Blinkar snabbt oupphörligen	Fel vid ihopparning/systemfel
	Blinkar längsamt	Enhet i standbyläge (bara PLE400)

WEBBEN

Om du inte hittar svaret på dina frågor HAR kan du gå till Linksys webbplats for support på Linksys.com/support.

Specificationer

Model	PLE400
Standarder	HomePlug AV, 802.3, 802.3u
Portar	Snabb Ethernet (10/100)
Knappar	Snabbanslutting, Återställ
Lampor	Powerline, Ethernet, ström
Säkerhetsfunktioner	128-bitars AES-ländkryptering
Säkerhetsnyckelbitar	128
Moduleringsscheman	1024/256/64/16/8 QAM, QPSK, BPSK, ROBO
Omgivande miljö
Mätt	101,9 × 71,9 × 52,4 mm
Vikt 116 g
Spanning	100-240 V växelström, 50-60 Hz
Certiferring	FCC, IC, CE, HomePlug AV
Driftstemperatur	0-40 °C
Förvaringstemperatur	-20 till +70 °C
Luftfuktigkeit vid drift	10-85 % iced-kondenserande
Luftfuktigkeit vid förvaring	5-90 % iced-kondenserande

Modell	PLW400
Standarder	HomePlug AV, IEEE 801.11b/g/n, 802.3, 802.3u
Portar	Snabb Ethernet (10/100)
Knappar	Wi-Fi Protected Setup, Snabbanslutting, Återställ
Lampor	Powerline, Ethernet, Trådlös, Wi-Fi Protected Setup, Ström
Säkerhetsfunktioner	128-bitars AES-ländkryptering, WPA2, WPA, WEP
Moduleringsscheman	1024/256/64/16/8 QAM, QPSK, BPSK, ROBO
Stöd für natverksklient	Upp till 8 Powerline-kclientenheter, upp till 32 trådlösa clientenheter
Operativsystemskrav für verktyg	Windows 7/Vista/XP, Mac OS X v10.5 aller senare
Standard-SSID	"CiscoXXXX")där XXXXX är de sista 5 sifrorna i adapterns serienummer
Omgivande miljö
Mätt	113 × 73 × 33 mm
Vikt 158 g
Spanning	100-240 Vwäxelström, 50-60 Hz
Certiferringar	FCC, IC, CE, WiFi, HomePlug AV
Driftstemperatur	0-40 °C
Förvaringstemperatur	-20 till +70 °C
Luftfuktigkeit vid drift	10-85 % iced-kondenserande
Luftfuktigkeit vid förvaring	5-90 % iced-kondenserande

Besök linksys.com/support sā fār du prisbebött technisk support dygnet runt

Cisco, Cisco-logotypen och Linksys ar varumärken elleregerade varumärken som tillhcr Cisco och/ell derss samarbetspartner i USA och andra lander. En lista over Cisco varumärken finns na www.cisco.com/go/trademarks. Alla andra varumärken som namns i det har dokumentet tillhors resektive agare.
