MODE D'EMPLOI PLWK400 LINKSYS

Overview . . . . . . . . . . . . . . . 3 Features . . . . . . . . . . . . . . . . . . . . . 3 PLE400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 PLW400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Guide de l'utilisateur

Kit de relais de réseau sans fil AV Powerline

Présentation . . . . . . . . . . . . .

Fonctionnalités . . . . . . . . . . . . . . . . . . . 3

PLE400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 PLW400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Fonctionnement de la mise en réseau Powerline . . . . . . 5

Exemple d'installation . . . . . . . . . . . . . . . . . . . . . . . 5

Installation des adaptateurs . . . . . . . 6

Présentation de l'installation . . . . . . . . . . . . .

Astuces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Partage de l'accès à Internet . . . . . . . . . . . . . . 6

Connexion de votre PLE400 . . . . . . . . . . . . . . 7 Connexion de votre PLW400 . . . . . . . . . . . . . . 7 Configuration de la sécurité avancée . . . . . . . . . . 8

Utilisation de l'utilitaire . . . . . . . . . 8

Dépannage . . . . . . . . . . . . . 10 Spécifications . . . . . . . . . . . . 12 2

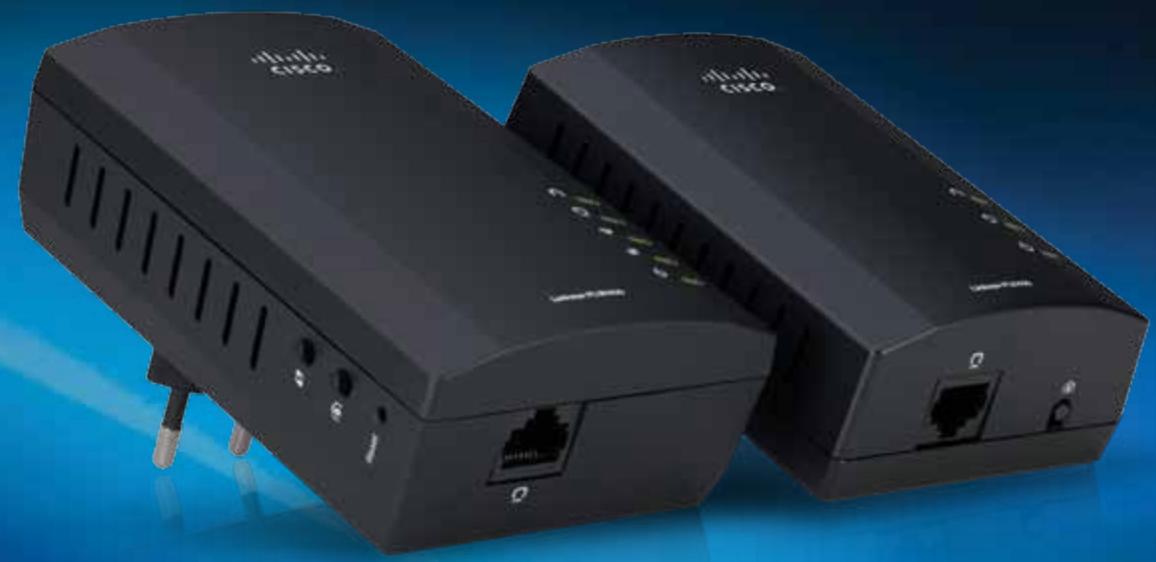

Merci d'avoir choisi ce kit d'adaptateur réseau Linksys Powerline. La configuration de ces adaptateurs est facile et vous permet de connecter des périphériques réseau câblés ou sans fil à votre réseau domestique. Au moins deux adaptateurs Powerline sont nécessaires pour créer un réseau Powerline. Ce kit inclut : ••

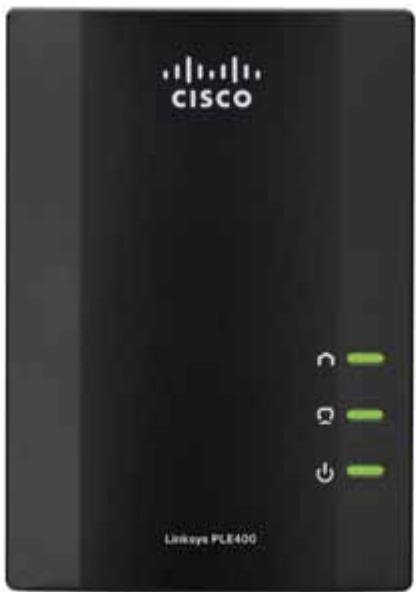

Un adaptateur à port unique Powerline PLE400

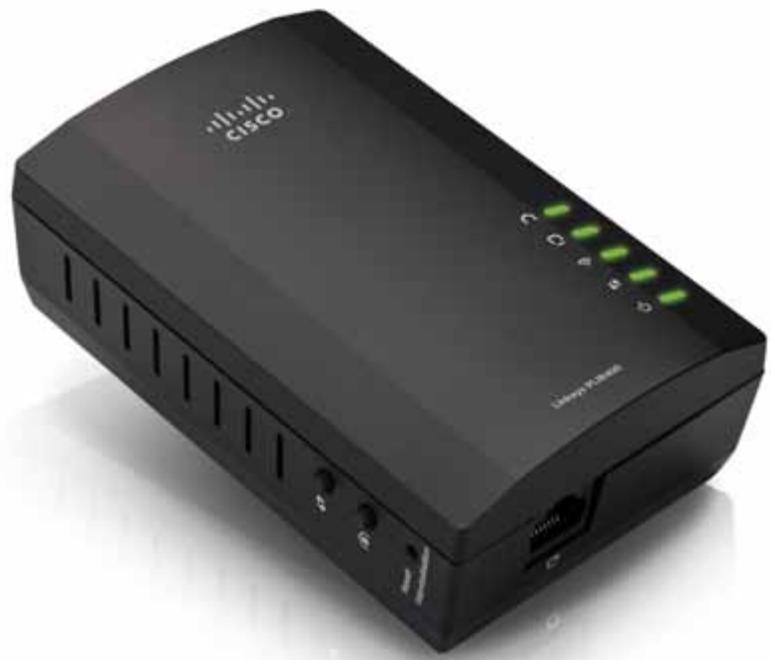

Un adaptateur à port unique sans fil Powerline PLW400

Connectez le PLE400 à votre routeur de réseau, puis connectez le PLW400 à un périphérique réseau câblé ou sans fil dans n'importe quelle pièce de votre domicile. Pour obtenir de l'aide, contactez notre service d'assistance technique primé et disponible 24 h/24 et 7 j/7 sur Linksys.com/support.

Powerline : le voyant Powerline s'allume lorsque l'adaptateur est connecté au réseau Powerline. Le voyant clignote pour indiquer une activité réseau.

Ethernet : le voyant Ethernet s'allume lorsqu'un périphérique réseau câblé est allumé et connecté au port Ethernet (réseau) de l'adaptateur. Le voyant clignote pour indiquer une activité réseau. Power (Alimentation) : le voyant d'alimentation s'allume lorsque l'adaptateur est sous tension. Ethernet : relie l'adaptateur à des ordinateurs ou à d'autres périphériques réseau câblés. Dans une configuration de réseau domestique Powerline de base, il vous faudrait connecter cet adaptateur à un port Ethernet disponible sur votre routeur. Bouton HomePlug Simple Connect (Connexion simple HomePlug) : configure la sécurité avancée (le mot de passe du réseau) pour votre réseau Powerline. Standby/Reset (Mise en veille/Réinitialisation) : pour restaurer les paramètres par défaut (y compris les paramètres de sécurité avancée), appuyez sur le bouton Standby/Reset (Mise en veille/ Réinitialisation) avec un objet à bout pointu pendant au moins dix secondes.

Bouton Wi-Fi Protected Setup (Configuration protégée par

Wi-Fi) - Appuyez sur ce bouton pour vous connecter à d'autres périphériques réseau sans fil dotés d'un bouton Wi-Fi Protected Setup. Bouton HomePlug Simple Connect (Connexion simple HomePlug) - Permet de configurer la sécurité avancée (le mot de passe du réseau) pour votre réseau Powerline. Bouton Reset (Réinitialiser [encastré]) - Pour restaurer les paramètres par défaut (y compris les paramètres de sécurité avancée et le mot de passe de réseau), appuyez sur le bouton Reset avec un objet à bout pointu pendant au moins dix secondes. Voyant Powerline - Le voyant Powerline s'allume lorsque l'adaptateur est connecté au réseau Powerline. Le voyant clignote pour indiquer une activité réseau. Voyant Ethernet - Le voyant Ethernet s'allume lorsqu'un périphérique réseau câblé est allumé et connecté au port Ethernet (réseau) de l'adaptateur. Le voyant clignote pour indiquer une activité réseau. Voyant Wireless (Sans fil) - Le voyant Wireless s'allume lorsqu'un périphérique réseau sans fil est connecté à votre PLW400. Voyant Wi-Fi Protected Setup™ (Configuration protégée par WiFi) - Ce voyant clignote tant qu'un périphérique réseau sans fil est connecté à votre PLW400 par le Wi-Fi Protected Setup. Voyant Power (Alimentation) - Le voyant Power s'allume lorsque l'adaptateur est connecté à une prise murale. Port Ethernet - Utilisez un câble réseau (Ethernet) pour connecter ce port à un périphérique réseau câblé.

Fonctionnement de la mise en réseau

Powerline Les lignes électriques de votre domicile ou de votre bureau transportent le courant électrique vers les prises électriques de chaque pièce. Un réseau Ethernet câblé classique utilise des câbles réseau Ethernet pour connecter vos périphériques réseau câblés. Un réseau Powerline utilise les lignes électriques existantes de votre domicile comme câblage pour votre réseau Powerline. Pour créer votre réseau Powerline, utilisez au moins deux adaptateurs Powerline. Chaque périphérique de votre réseau Powerline doit être connecté à un adaptateur Powerline (par une connexion câblée ou sans fil) . ••

Le PLE400 est doté d'un port Ethernet. Ce type de périphérique est généralement utilisé dans les réseaux Powerline pour relier le routeur sans fil de votre réseau au câblage de votre domicile.

Le PLW400 dispose d'un port Ethernet et d'un point d'accès. Vous pouvez y connecter un périphérique câblé ainsi que plusieurs périphériques sans fil.

Lorsque vous ajoutez un réseau Powerline à un réseau existant, les connexions entre Internet, le modem et le routeur demeurent inchangées.

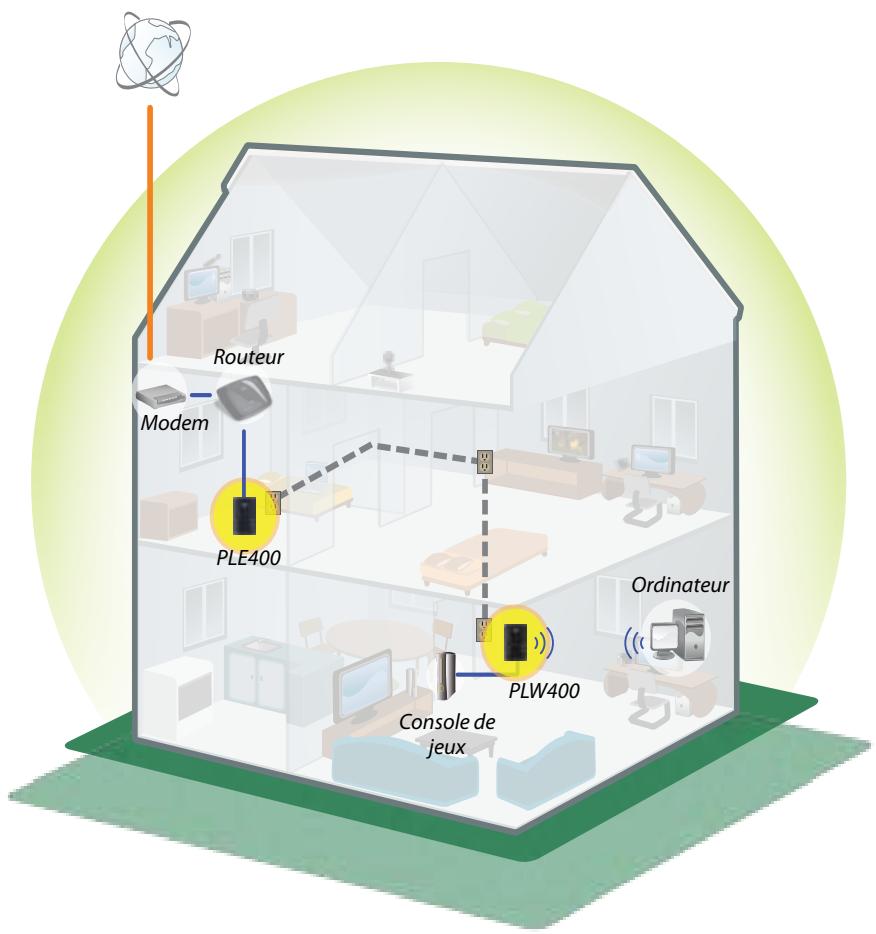

Exemple d'installation

Le schéma ci-contre présente un réseau Powerline de base dans une maison. Le routeur à l'étage est connecté au PLE400, lequel est branché à une prise électrique. Au rez-de-chaussée, une console de jeux et un ordinateur sont connectés au PLW400, lequel est branché à une prise électrique.

A l'aide du câblage électrique du domicile, le routeur étend votre réseau local pour y inclure la console de jeux et l'ordinateur de bureau de votre salon.

L'accès Internet, les fichiers et les imprimantes peuvent être partagés entre vos ordinateurs et vos autres périphériques en réseau. Pour les jeux en ligne, vous pouvez jouer au rez-de-chaussée dans le confort de votre salon, tout en profitant à l'étage de votre connexion Internet haut débit grâce au routeur et au modem.

Installation des adaptateurs

Présentation de l'installation Pour configurer le réseau Powerline, vous devez : ••

Vous assurer de disposer d'une connexion Internet et d'un réseau domestique en état de marche.

Permettre à votre réseau Powerline d'accéder à Internet.

Installer les adaptateurs Powerline à proximité des périphériques réseau que vous souhaitez connecter à votre réseau domestique.

Vous assurer que les périphériques sans fil que vous désirez connecter au

PLW400 sont dotés d'une fonction sans fil en état de marche. Pour tester cette solution facilement, essayez d'abord de connecter le périphérique réseau sans fil à votre routeur sans fil en restant à proximité du routeur.

Installation des adaptateurs

Partage de l'accès à Internet

Pour partager l'accès à Internet sur le réseau Powerline, connectez votre routeur au réseau Powerline (avec un adaptateur à port unique tel que le PLE400, par exemple). Pour connecter votre routeur sans fil au réseau Powerline : 1. Connectez votre PLE400 (ou tout autre adaptateur Powerline à port unique) à une prise électrique à proximité de votre routeur sans fil. Le voyant d'alimentation de l'adaptateur s'allume. 2. Utilisez le câble réseau Ethernet fourni pour relier le port de l'adaptateur à un port libre à l'arrière du routeur sans fil. Le voyant Ethernet de l'adaptateur s'allume. Vous pouvez désormais étendre votre réseau Powerline au reste de votre domicile. REMARQUE Pour configurer la sécurité avancée, consultez la section « Configuration de la sécurité avancée » à la page 8.

Si possible, connectez directement chaque adaptateur Powerline à une prise électrique murale et non pas à un cordon d'extension, une barre d'alimentation ou un parasurtenseur.

Si vous ne pouvez faire autrement qu'installer un adaptateur Powerline sur une barrette de connexion, assurez-vous qu'aucun autre périphérique n'est connecté sur cette même barrette.

Si possible, placez le PLW400 à proximité des périphériques sans fil que vous souhaitez connecter.

Evitez de placer des éléments obstructeurs (tels que des armoires en métal, des miroirs ou des murs épais) entre le PLW400 et les périphériques sans fil que vous souhaitez connecter.

Installation des adaptateurs

Connexion de votre PLE400

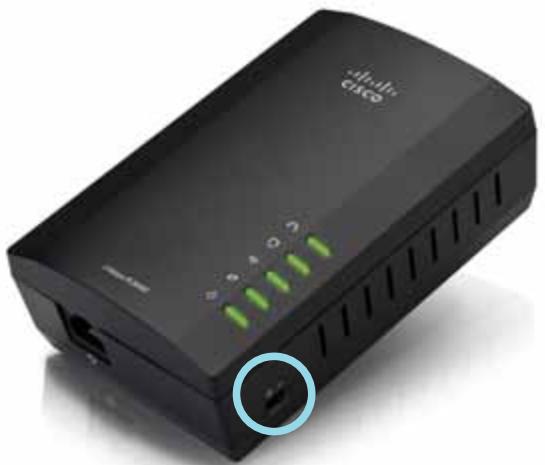

Connexion de votre PLW400

Vous pouvez utiliser votre PLE400 pour fournir un accès Internet à l'ensemble de votre réseau Powerline (voir « Partage de l'accès à Internet » ci-dessus).

Ou bien, si vous utilisez un autre adaptateur Powerline pour partager l'accès Internet, vous pouvez installer le PLE400 à un autre point de votre domicile.

Une fois que le routeur de votre réseau existant est connecté à l'adaptateur

Powerline, vous pouvez installer votre PLW400 à d'autres points de votre domicile.

ASTUCE Vous pouvez également installer et configurer tous vos périphériques Linksys Powerline avec l'utilitaire de configuration.

Pour obtenir de plus amples renseignements, veuillez vous reporter à la section « Utilisation de l'utilitaire », à la page 8.

ASTUCE Vous pouvez également installer et configurer tous vos périphériques Linksys Powerline avec l'utilitaire de configuration.

Pour obtenir de plus amples renseignements, veuillez vous reporter à la section « Utilisation de l'utilitaire », à la page 8. Pour connecter votre PLW400 : 1. Assurez-vous que le commutateur marche/arrêt sur la droite est sur I (marche).

Pour ajouter un PLE400 à votre réseau Powerline :

1. Connectez l'adaptateur à une prise électrique à proximité du périphérique que vous souhaitez connecter. Le voyant d'alimentation de l'adaptateur s'allume. Le voyant Powerline clignote jusqu'à ce qu'il soit connecté à un second adaptateur Powerline. 2. Connectez le câble réseau du périphérique réseau à un port libre de l'adaptateur Powerline. Le voyant Ethernet de l'adaptateur clignote, puis reste allumé lorsque la connexion est établie.

2. Si votre réseau à domicile dispose déjà d'une configuration de sécurité

(recommandé) : a. Connectez votre PLW400 à une prise murale située à proximité de votre routeur sans fil. b. Sur le PLW400, maintenez le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) enfoncé durant au moins une seconde, jusqu'à ce que le voyant Wi-Fi Protected Setup clignote. c. Dans les deux minutes qui suivent, appuyez sur le bouton Wi-Fi Protected Setup de votre routeur sans fil. Le PLW400 récupère les paramètres de sécurité du routeur et se connecte à votre réseau sans fil.

3. Branchez votre PLW400 à une prise murale située à proximité des périphériques réseau sans fil que vous désirez connecter. En général, cette zone n'est pas bien couverte par le routeur de réseau sans fil de votre domicile. clignote, puis reste allumé une fois la connexion Le voyant Powerline au reste du réseau Powerline terminée. Le réseau sans fil de votre domicile est maintenant disponible dans la zone située autour du PLW400. 4. Connectez le périphérique réseau sans fil au réseau sans fil de la manière habituelle. Pour connaître la marche à suivre, reportez-vous à la documentation fournie avec votre périphérique réseau sans fil. Le voyant Wireless (Sans fil) du PLW400 clignote, puis reste allumé lorsqu'un périphérique réseau sans fil se connecte avec succès.

Configuration de la sécurité avancée

Utilisation de l'utilitaire

Utilisation de l'utilitaire

Si vous éprouvez des difficultés à connecter les adaptateurs à l'aide du Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), ou si vous désirez configurer des options plus avancées, veuillez vous reporter à l'utilitaire de configuration. Pour installer l'utilitaire de configuration : 1. Connectez le port Ethernet d'un ordinateur au port Ethernet du PLW400 à l'aide du câble fourni. 2. Insérez le CD-ROM d'installation dans le lecteur CD ou DVD de l'ordinateur, puis suivez les instructions à l'écran.

REMARQUE Les périphériques connectés aux adaptateurs Powerline n'auront plus accès à Internet le temps de la configuration des paramètres de sécurité.

Pour configurer votre réseau selon les paramètres de la sécurité avancée : 1. Sur l'un des adaptateurs Powerline existants, appuyez sur le bouton HomePlug Simple Connect (Connexion simple HomePlug) pendant une seconde minimum, jusqu'à ce que le voyant Powerline clignote lentement. 2. Sur votre PLW400, appuyez sur le bouton HomePlug Simple Connect (Connexion simple HomePlug) pendant une seconde minimum, jusqu'à ce que le voyant Powerline clignote lentement. Lorsque le voyant cesse de clignoter, cela signifie que la clé de réseau a été partagée avec le PLW400. REMARQUE Les périphériques connectés aux adaptateurs ont à nouveau accès à Internet dans les cinq minutes.

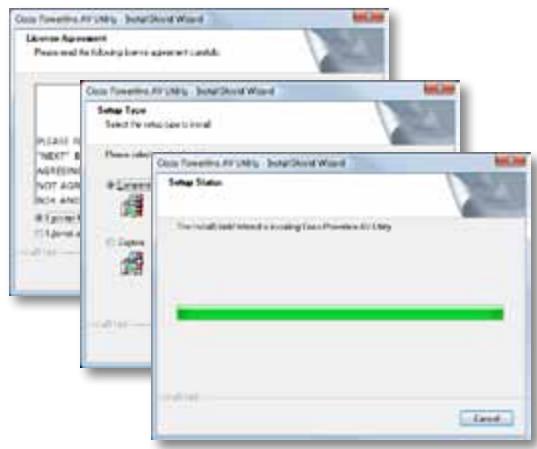

Pour utiliser l'utilitaire de configuration :

1. Une fois l'utilitaire installé : Sur les systèmes d'exploitation Windows : a. Cliquez sur Démarrer, Tous les programmes, Cisco Systems (Systèmes Cisco), puis Cisco Powerline AV Utility (Utilitaire AV Powerline Cisco). L'utilitaire s'ouvre. Sur les systèmes d'exploitation Mac OS X : a. Ouvrez le dossier Applications, puis double-cliquez sur l'icône Cisco Powerline AV Utility (Utilitaire AV Powerline Cisco). L'utilitaire s'ouvre.

REMARQUE Lorsque vous essayez de modifier les paramètres d'un périphérique

Powerline depuis un ordinateur qui n'est pas connecté directement à ce périphérique par un câble, vous êtes invité à saisir un mot de passe. Le mot de passe du périphérique figure au dos du périphérique.

Utilisation de l'utilitaire

4. Cliquez sur l'onglet Quality of Service (Qualité du service) pour préciser la façon dont le réseau doit distribuer en priorité la bande passante.

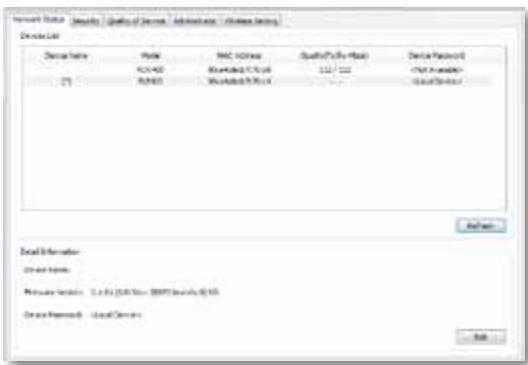

2. Cliquez sur l'onglet Network Status (Statut du réseau) pour afficher les informations relatives aux adaptateurs Powerline connectés à votre réseau.

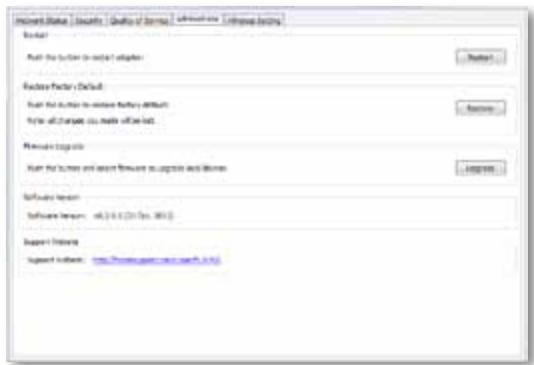

5. Cliquez sur l'onglet Administrator (Administrateur) pour redémarrer un adaptateur, restaurer les paramètres par défaut ou mettre à niveau le micrologiciel de l'adaptateur.

•• Si l'un des adaptateurs connectés ne figure pas sur cette liste, cliquez

sur Refresh (Actualiser).

•• Pour modifier les données de l'un des adaptateurs de la liste,

sélectionnez l'adaptateur en question puis cliquez sur Edit (Modifier).

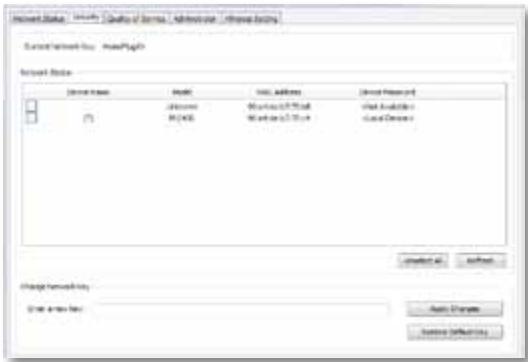

3. Cliquez sur l'onglet Security (Sécurité) pour modifier manuellement la clé de réseau de chaque périphérique. Si vous souhaitez rétablir la clé par défaut, cliquez sur Restore Default Key (Restaurer la clé par défaut).

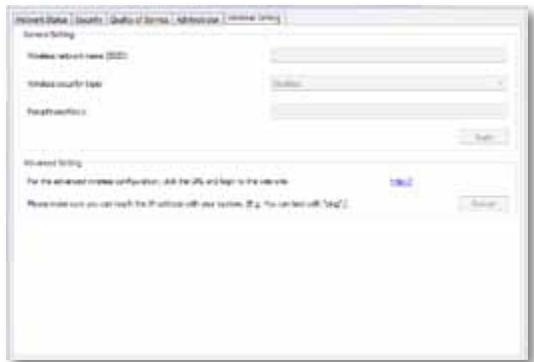

6. Cliquez sur l'onglet Wireless Settings (Paramètres sans fil) pour modifier le nom du réseau sans fil (SSID), le type de sécurité sans fil ou le mot de passe / la clé d'accès.

Votre périphérique de connexion sans fil n'est pas reconnu par votre réseau. Essayez la solution suivante :

Les paramètres sélectionnés pour les adaptateurs prennent effet immédiatement. Fermez la fenêtre pour quitter l'utilitaire.

Assurez-vous que le périphérique sans fil est sous tension et que sa fonction de réseau sans fil est bien activée.

Si possible, placez le PLW400 à proximité du périphérique sans fil que vous souhaitez connecter.

Evitez de placer des éléments obstructeurs (tels que des armoires en métal, des miroirs ou des murs épais) entre le PLW400 et les périphériques sans fil que vous souhaitez connecter.

Si vous avez configuré une sécurité avancée pour le réseau Powerline, vérifiez les éléments suivants :

Assurez-vous que tous les adaptateurs présents sur le réseau Powerline ont été configurés à l'aide du même mot de passe réseau. Le mot de passe réseau doit être identique pour qu'ils puissent communiquer entre eux. Consultez la section « Configuration de la sécurité avancée » à la page 8 ou « Utilisation de l'utilitaire » à la page 8.

Le voyant Ethernet ne s'allume pas après que vous ayez connecté un périphérique Ethernet câblé à l'adaptateur Powerline.

Procédez comme suit : 1. Assurez-vous que le câble réseau Ethernet est bien connecté à l'adaptateur. 2. Assurez-vous que le câble réseau Ethernet est bien connecté au périphérique réseau que vous souhaitez connecter. Ou : 1. Débranchez l'adaptateur de la prise secteur. 2. Déconnectez le câble réseau Ethernet de l'adaptateur. 3. Attendez cinq secondes. 4. Reconnectez le câble réseau Ethernet à l'adaptateur. 5. Branchez à nouveau l'adaptateur sur une prise secteur.

6. Si le problème persiste, assurez-vous que la prise électrique fonctionne correctement. Branchez un autre appareil sur la prise, puis essayez de le mettre sous tension.

Les voyants clignotent sans que je sache pourquoi. Consultez le tableau suivant sur le fonctionnement des voyants afin d'identifier le problème :

Vous ne parvenez pas à vous connecter à d'autres ordinateurs situés sur votre réseau local, ou à Internet.

Si vous n'avez pas configuré de sécurité avancée pour le réseau Powerline, procédez comme suit :

1. Identifiez l'adaptateur Powerline relié à l'ordinateur qui n'arrive pas à se connecter.

2. Utilisez un objet pointu pour appuyer sur le bouton Standby/Reset (Mise en veille/Réinitialisation) pendant au moins dix secondes. Ce bouton se trouve sur la gauche de l'adaptateur. Cette opération permet de réinitialiser les paramètres par défaut de l'adaptateur. Si vous avez configuré une sécurité avancée pour le réseau Powerline, vérifiez les éléments suivants : ••

Assurez-vous que tous les adaptateurs présents sur le réseau Powerline ont été configurés à l'aide du même mot de passe réseau. Le mot de passe réseau doit être identique pour qu'ils puissent communiquer entre eux. Consultez la section « Configuration de la sécurité avancée » à la page 8 ou « Utilisation de l'utilitaire » à la page 8.

Non connecté au réseau Powerline

Envoi/réception de données

Clignote lentement Association

Connecté au réseau Powerline

Non connecté au réseau Ethernet

Envoi/réception de données

Connecté au réseau Ethernet

Voyant Wireless Désactivé

(PLW400 Reste allumé uniquement) Clignote Wi-Fi Protected Setup (PLW400 uniquement)

Si vous ajoutez un nouvel adaptateur à un réseau Powerline préexistant avec un mot de passe réseau unique, suivez les instructions de la section

« Utilisation de l'utilitaire » à la page 8.

Voyant d'alimentation

Fonction sans fil désactivée

Fonction sans fil activée Envoi/réception de données

Connexion en cours (peut prendre jusqu'à deux minutes)

Périphérique hors tension

Périphérique sous tension et prêt

Clignote rapidement de façon temporaire

Paramètres d'usine (sur les deux modèles), sortie du mode veille du périphérique (PLE400 uniquement)

Clignote rapidement en permanence

Erreur d'association/de système

Périphérique en mode veille (PLE400 uniquement)

WEB Si certaines de vos questions ne sont pas abordées dans ce document, consultez le site d'assistance technique de Linksys à l'adresse suivante : Linksys.com/support.

Boutons Easy Connect (Connexion facile), Reset

(Réinitialisation) Voyants Powerline, Ethernet, Power (Alimentation) Fonctions de sécurité Cryptage AES Link 128 bits Configuration binaire de la clé de sécurité

Conditions environnementales

101,9 × 71,9 × 52,4 mm

100-240 V CA, 50-60 Hz

Température de fonctionnement

Boutons Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), Easy Connect (Connexion facile),

Reset (Réinitialisation) Voyants Powerline, Ethernet, Wireless (Sans fil), Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), Power (Alimentation) Fonctions de sécurité

Modulations 1024/256/64/16/8 QAM, QPSK, BPSK, ROBO Prise en charge client réseau Jusqu'à 8 périphériques clients Powerline, jusqu'à 32 périphériques clients sans fil

Systèmes d'exploitation de l'utilitaire Windows 7/Vista/XP, Mac OS X v10.5 ou plus SSID par défaut « CiscoXXXXX », où XXXXX correspond aux 5 derniers chiffres du numéro de série de l'adaptateur

Conditions environnementales

0 ºC à 40 ºC Alimentation

100-240 V CA, 50-60 Hz

-20 à 70 ºC Certifications

Humidité en fonctionnement

10 à 85 %, sans condensation

Température de fonctionnement

0 ºC à 40 ºC Humidité de stockage

5 à 90 %, sans condensation

Température de stockage

-20 à 70 ºC Humidité en fonctionnement

10 à 85 %, sans condensation

Humidité de stockage

5 à 90 %, sans condensation

Température de stockage

Rendez-vous sur linksys.com/support pour bénéficier de notre service d'assistance primé et disponible 24 h/24 et 7 j/7
