MANUALE UTENTE PLWK400 LINKSYS

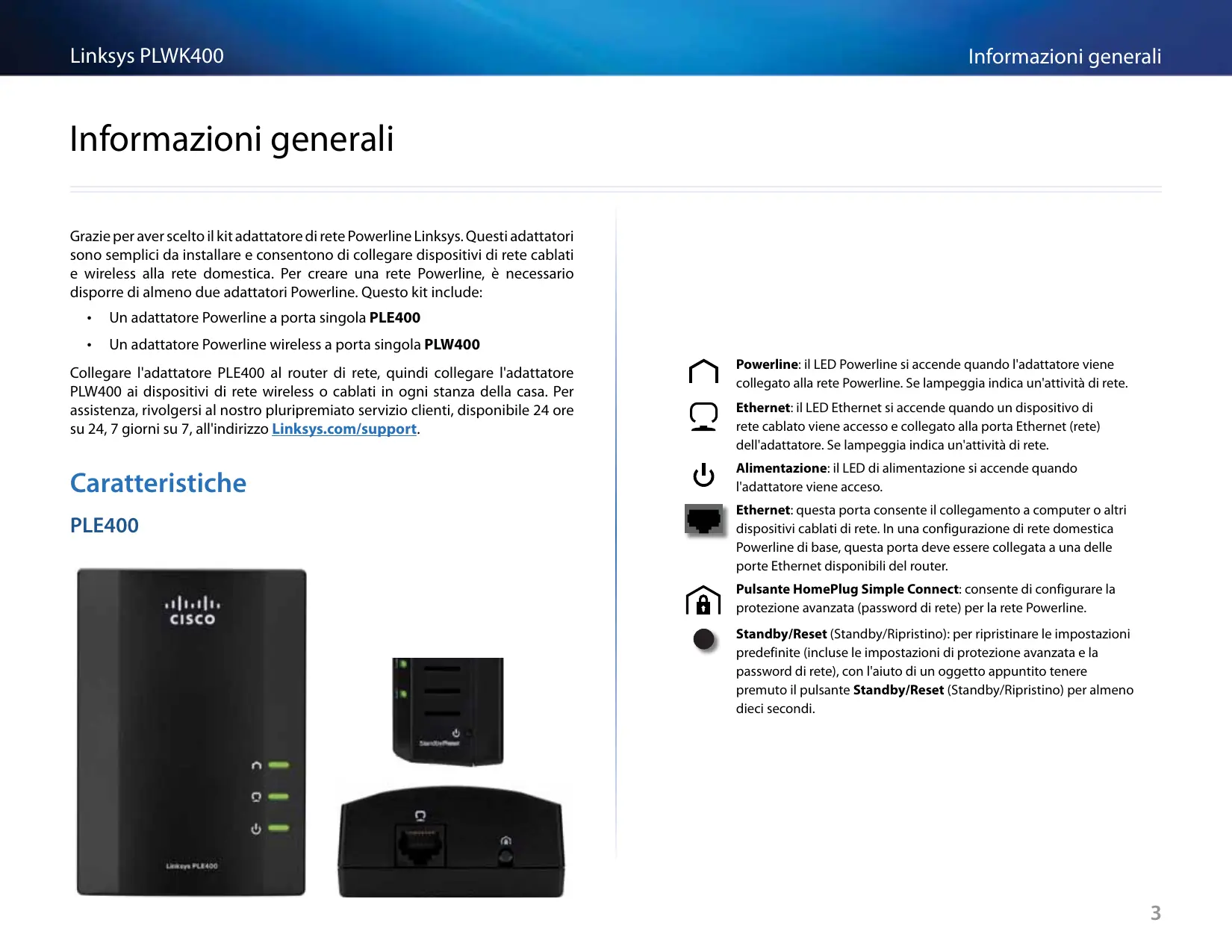

Linksys PLWK400 Informazioni generali Informazioni generali Grazie per aver scelto il kit adattatore di rete Powerline Linksys. Questi adattatori sono semplici da installare e consentono di collegare dispositivi di rete cablati e wireless alla rete domestica. Per creare una rete Powerline, è necessario disporre di almeno due adattatori Powerline. Questo kit include:

Un adattatore Powerline a porta singola PLE400

Un adattatore Powerline wireless a porta singola PLW400 Collegare l'adattatore PLE400 al router di rete, quindi collegare l'adattatore PLW400 ai dispositivi di rete wireless o cablati in ogni stanza della casa. Per assistenza, rivolgersi al nostro pluripremiato servizio clienti, disponibile 24 ore su 24, 7 giorni su 7, all'indirizzo Linksys.com/support. Caratteristiche PLE400 Powerline: il LED Powerline si accende quando l'adattatore viene collegato alla rete Powerline. Se lampeggia indica un'attività di rete. Ethernet: il LED Ethernet si accende quando un dispositivo di rete cablato viene accesso e collegato alla porta Ethernet (rete) dell'adattatore. Se lampeggia indica un'attività di rete. Alimentazione: il LED di alimentazione si accende quando l'adattatore viene acceso. Ethernet: questa porta consente il collegamento a computer o altri dispositivi cablati di rete. In una configurazione di rete domestica Powerline di base, questa porta deve essere collegata a una delle porte Ethernet disponibili del router. Pulsante HomePlug Simple Connect: consente di configurare la protezione avanzata (password di rete) per la rete Powerline. Standby/Reset (Standby/Ripristino): per ripristinare le impostazioni predefinite (incluse le impostazioni di protezione avanzata e la password di rete), con l'aiuto di un oggetto appuntito tenere premuto il pulsante Standby/Reset (Standby/Ripristino) per almeno dieci secondi.

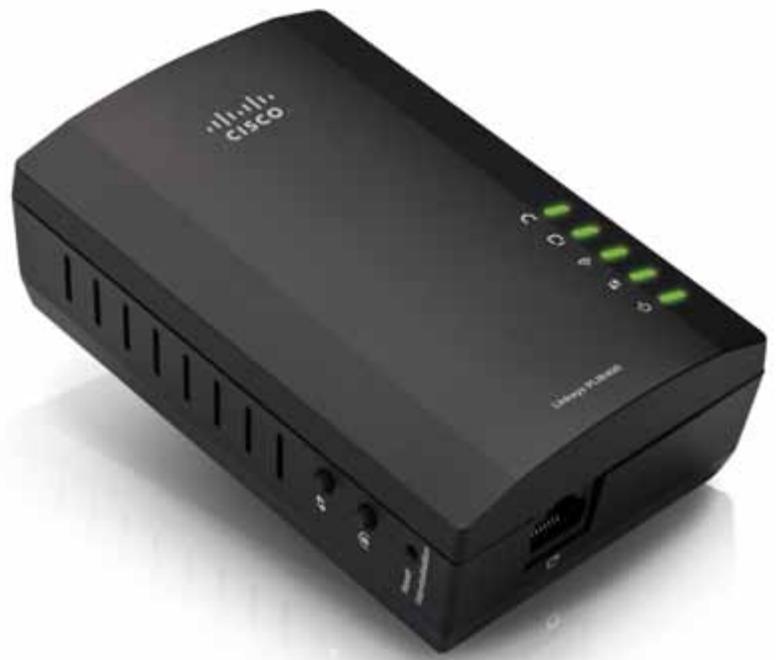

Linksys PLWK400 PLW400 Informazioni generali Pulsante Wi-Fi Protected Setup: premere questo pulsante per impostare il collegamento con altri dispositivi di rete wireless dotati di pulsante Wi-Fi Protected Setup. Pulsante HomePlug Simple Connect: consente di configurare la protezione avanzata (password di rete) per la rete Powerline. Pulsante Reset (Ripristino): per ripristinare le impostazioni predefinite (incluse le impostazioni di protezione avanzata e la password di rete), con l'aiuto di un oggetto appuntito tenere premuto il pulsante Reset (Ripristino) almeno dieci secondi. LED Powerline: il LED Powerline si accende quando l'adattatore viene collegato alla rete Powerline. Se lampeggia indica un'attività di rete. LED Ethernet: il LED Ethernet si accende quando un dispositivo di rete cablato viene acceso e collegato alla porta Ethernet (rete) dell'adattatore. Se lampeggia indica un'attività di rete. LED Wireless: il LED Wireless si accende quando un dispositivo wireless di rete viene collegato all'adattatore PLW400. LED Wi-Fi Protected Setup™: questo LED lampeggia quando un dispositivo wireless di rete si sta collegando all'adattatore PLW400 tramite il protocollo Wi-Fi Protected Setup. LED Alimentazione: il LED di alimentazione si accende quando l'adattatore è collegato a una presa elettrica alimentata. Porta Ethernet: utilizzare un cavo di rete (Ethernet) per collegare questa porta a un dispositivo di rete cablato.

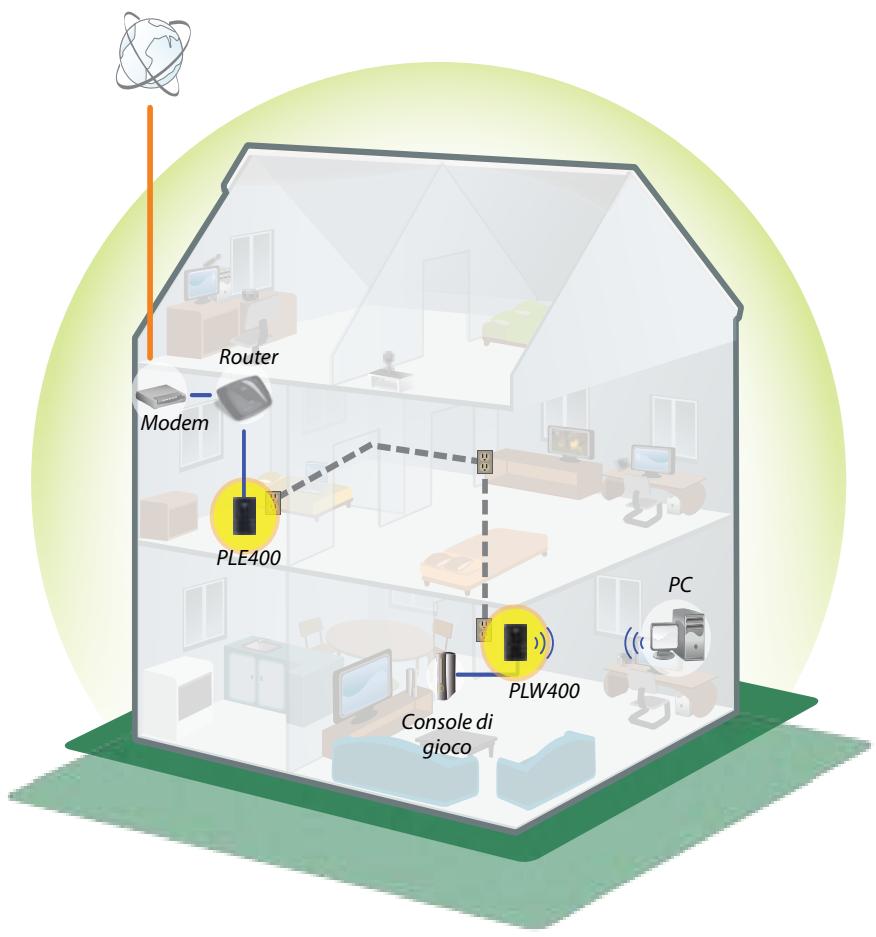

Linksys PLWK400 Informazioni generali Funzionamento della rete Powerline I circuiti elettrici attraversano case e uffici fornendo alimentazione alle prese elettriche di ogni locale. Le classiche reti Ethernet cablate utilizzano cavi Ethernet per connettere fra loro i dispositivi di rete cablati. La rete Powerline si serve invece dei circuiti elettrici esistenti dell'abitazione. Per creare una rete Powerline, è necessario disporre di almeno due adattatori Powerline. Ciascun dispositivo sulla rete Powerline richiede una connessione (cablata o wireless) a un adattatore Powerline.

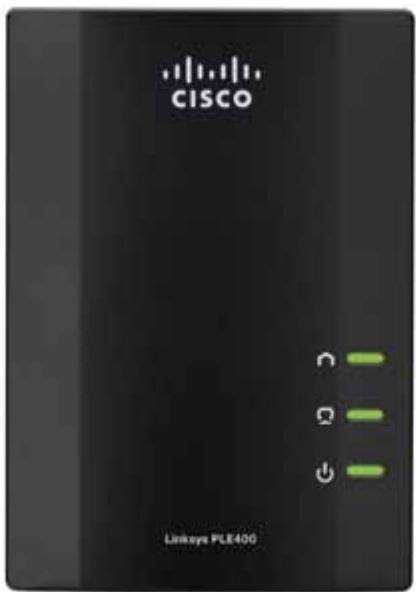

L'adattatore PLE400 è dotato di una porta Ethernet. Generalmente, uno di questi dispositivi è utilizzato in una rete Powerline per collegare il router wireless al circuito elettrico dell'abitazione.

L'adattatore PLW400 è dotato di una porta Ethernet e di un punto di accesso. Ad esso possono essere collegati un dispositivo cablato e diversi dispositivi wireless. Quando una rete Powerline viene aggiunta a una rete esistente, i collegamenti tra Internet, modem e router non subiscono variazioni. Router Modem Esempio di installazione Questo diagramma mostra una rete Powerline di base in una casa. Il router al primo piano è collegato all'adattatore PLE400, a sua volta collegato a una presa elettrica. Al piano inferiore, una console di gioco e un computer sono collegati all'adattatore PLW400, a sua volta collegato a una presa elettrica. Utilizzando i circuiti elettrici dell'abitazione, il router espande la rete locale per includere la console di gioco e il computer desktop nel salotto. Accesso a Internet, file e stampanti possono essere condivisi tra i computer e gli altri dispositivi in rete. Per quanto riguarda i videogiochi online, è possibile giocare al piano terra, nel soggiorno, utilizzando la connessione Internet ad alta velocità del router e del modem situati al piano superiore. PLE400

PLW400 Console di gioco

Linksys PLWK400 Installazione degli adattatori Panoramica dell'installazione Per configurare la rete Powerline:

Assicurarsi di possedere l'accesso a Internet e una rete domestica funzionante.

Condividere l'accesso a Internet con la rete Powerline.

Installare gli adattatori Powerline in prossimità dei dispositivi di rete che si desidera collegare alla rete domestica.

Assicurarsi che i dispositivi wireless che si desidera collegare all'adattatore PLW400 dispongano di funzionalità wireless attiva. Per verificare questo in maniera semplice, provare a collegare il dispositivo di rete wireless al router wireless di casa in prossimità di quest'ultimo. Installazione degli adattatori Condivisione dell'accesso a Internet Per condividere l'accesso a Internet tramite la rete Powerline, connettere il router alla rete Powerline (generalmente con un adattatore Powerline a porta singola come PLE400). Per collegare il router wireless alla rete Powerline:

1. Collegare l'adattatore PLE400 (o un altro adattatore Powerline a porta

singola) a una presa di corrente vicino al router wireless. Il LED di alimentazione dell'adattatore si accende.

2. Collegare il cavo di rete Ethernet, fornito in dotazione, alla porta

dell'adattatore e a una delle porte disponibili sul retro del router wireless. Il LED Ethernet dell'adattatore si accende. A questo punto è possibile estendere la rete Powerline a tutta la casa. NOTA Per la configurazione della protezione avanzata, consultare il capitolo "Configurazione della protezione avanzata" a pagina 8. Suggerimenti

Se possibile, connettere ciascun adattatore Powerline direttamente a una presa a muro (e non a una prolunga, a una presa multipla di alimentazione o a una presa dotata di protezione da sovracorrente).

Se l'adattatore Powerline dovesse essere collegato a una basetta di alimentazione, assicurarsi che non vi siano collegati altri dispositivi elettronici.

Se possibile, posizionare l'adattatore PLW400 in prossimità dei dispositivi wireless che si desidera collegare.

Evitare gli ostacoli (ad esempio mobiletti in metallo, specchi e mura spesse) tra l'adattatore PLW400 e i dispositivi wireless che si vogliono collegare.

Linksys PLWK400 Installazione degli adattatori Collegamento dell'adattatore PLE400 Collegamento dell'adattatore PLW400 È possibile utilizzare l'adattatore PLE400 per fornire un accesso Internet al resto della rete Powerline (vedere il capitolo "Condivisione dell'accesso a Internet" riportato sopra). In alternativa, se si sta utilizzando un adattatore Powerline diverso per condividere l'accesso a Internet, l'adattatore PLE400 può essere installato in un altro luogo della casa. Una volta che il router esistente sulla rete viene collegato a un adattatore Powerline, è possibile installare l'adattatore PLW400 in un altro punto della casa. SUGGERIMENTO È inoltre possibile impostare e configurare tutti i dispositivi Linksys Powerline utilizzando l'utilità di configurazione. Per ulteriori informazioni, consultare il capitolo "Utilizzo dell'utilità" a pagina 8. SUGGERIMENTO È inoltre possibile impostare e configurare tutti i dispositivi Linksys Powerline utilizzando l'utilità di configurazione. Per ulteriori informazioni, consultare il capitolo "Utilizzo dell'utilità" a pagina 8. Per collegare l'adattatore PLW400:

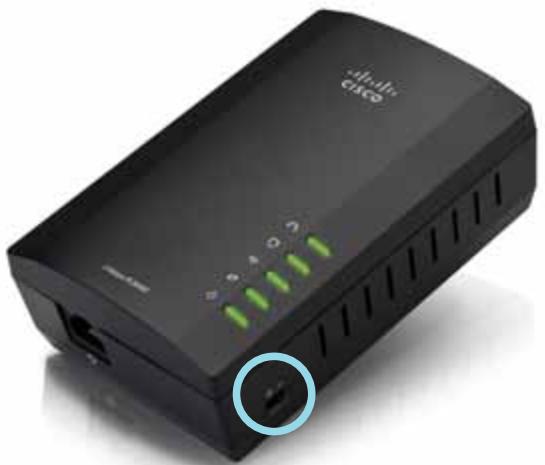

1. Assicurarsi che l'interruttore di alimentazione sulla parte destra sia

impostato su I (on). Per aggiungere un adattatore PLE400 alla rete Powerline:

1. Collegare l'adattatore a una presa di corrente vicino al dispositivo di

rete che si intende connettere. Il LED di alimentazione dell'adattatore si accende. Il LED Powerline lampeggia e continua a farlo fino a che non si collega a un secondo adattatore Powerline.

2. Collegare il cavo di rete del dispositivo a una delle porte disponibili

dell'adattatore Powerline. Il LED Ethernet dell'adattatore lampeggia, quindi rimane accesso una volta stabilita la connessione.

2. Se sulla rete domestica è già impostato un protocollo di sicurezza

(consigliato): a. Collegare l'adattatore PLW400 a una presa elettrica in prossimità del router wireless principale. b. Sull'adattatore PLW400, tenere premuto il pulsante Wi-Fi Protected Setup per almeno un secondo fino a che il LED relativo non inizia a lampeggiare. c. Entro due minuti, premere il pulsante Wi-Fi Protected Setup sul router wireless. L'adattatore PLW400 recupera le impostazioni di sicurezza dal router e si collega alla rete wireless.

3. Spostare l'adattatore PLW400 in corrispondenza di una presa elettrica

in prossimità dei dispositivi wireless di rete che si desidera collegare. Spesso questa zona non è coperta in maniera ottimale dal router di rete wireless di casa. lampeggia, quindi rimane acceso quando il Il LED Powerline collegamento al resto della rete Powerline è terminato. La rete wireless di casa è ora disponibile nella zona attorno all'adattatore PLW400.

4. Collegare il dispositivo di rete wireless alla rete wireless come di

consueto. Per ulteriori istruzioni, vedere la documentazione per l'utente del dispositivo di rete wireless. Il LED wireless dell'adattatore PLW400 lampeggia, quindi rimane acceso quando si collega un dispositivo di rete wireless. Configurazione della protezione avanzata Utilizzo dell'utilità Utilizzo dell'utilità In caso di difficoltà nel collegamento degli adattatori tramite Wi-Fi Protected Setup, o se si desidera impostare opzioni più avanzate, è possibile utilizzare l'utilità di configurazione. Per installare l'utilità di configurazione:

1. Collegare la porta Ethernet di un computer alla porta Ethernet

dell'adattatore PLW400 tramite il cavo in dotazione.

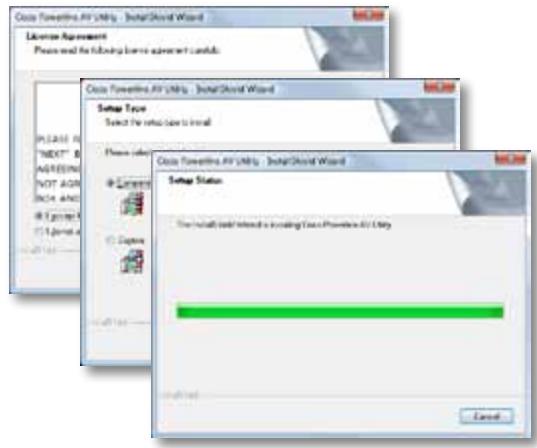

2. Inserire il CD per l'installazione nell'unità CD/DVD del computer, quindi

seguire le istruzioni su schermo. NOTA La connessione a Internet dei dispositivi collegati agli adattatori Powerline viene temporaneamente interrotta durante la configurazione della protezione. Per configurare la protezione avanzata dell'adattatore di rete:

1. Su uno degli adattatori Powerline già presenti su cui è già stata configurata

la protezione avanzata, tenere premuto il pulsante HomePlug Simple Connect per almeno un secondo, fino a che il LED Powerline non inizia a lampeggiare lentamente.

2. Per l'adattatore PLW400, tenere premuto il pulsante HomePlug Simple

Connect per almeno un secondo, finché il LED Powerline non inizia a lampeggiare lentamente. Quando il LED smette di lampeggiare, la chiave di rete è stata condivisa con l'adattatore PLW400. NOTA La connessione a Internet dei dispositivi collegati agli adattatori viene ristabilita entro cinque minuti. Per utilizzare l'utilità di configurazione:

1. Dopo aver installato l'utilità:

Su sistemi Windows: a. Fare clic su Start, Tutti i programmi, Cisco Systems, quindi Cisco Powerline AV Utility. L'utilità viene aperta. Sui sistemi Mac OS X: a. Aprire la cartella Applicazioni, quindi fare doppio clic sull'icona Cisco Powerline AV Utility. L'utilità viene aperta.

Linksys PLWK400 NOTA Se si tenta di modificare le impostazioni di un dispositivo Powerline da un computer che non è collegato direttamente al dispositivo stesso tramite cavo, viene richiesta una password. La password del dispositivo è stampata sul retro di quest'ultimo. Utilizzo dell'utilità

4. Fare clic sulla scheda Quality of Service (Qualità del servizio) per

specificare le preferenze di priorità della larghezza di banda.

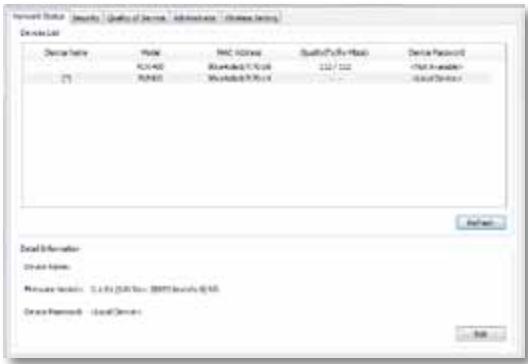

2. Fare clic sulla scheda Network Status (Stato della rete) per visualizzare i

dettagli relativi agli adattatori Powerline connessi alla rete.

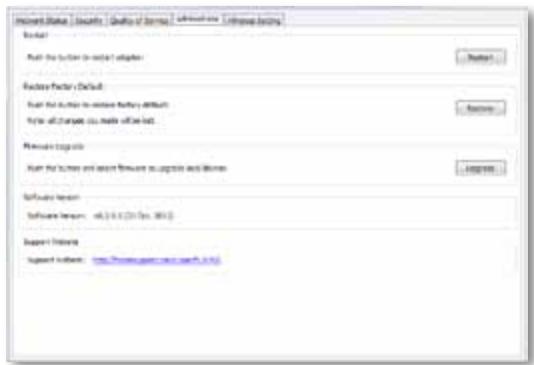

5. Fare clic sulla scheda Administrator (Amministratore) per riavviare

un adattatore, ripristinare le impostazioni predefinite o aggiornare il firmware dell'adattatore.

• • Se un adattatore collegato non si trova in questo elenco, fare clic su Refresh (Aggiorna).
• • Per modificare le informazioni di un adattatore presente in elenco, selezionarlo e fare clic su Edit (Modifica).

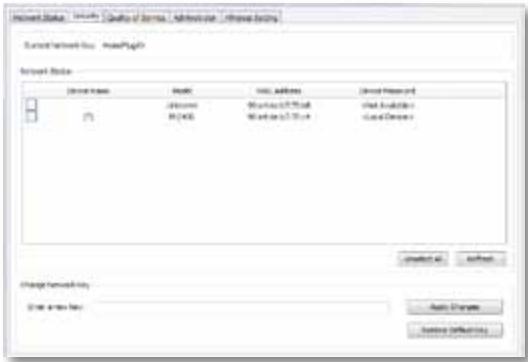

3. Fare clic sulla scheda Security (Sicurezza) per modificare manualmente

la chiave di rete di ciascun dispositivo. Per ripristinare la chiave di rete predefinita, fare clic su Restore Default Key (Ripristina la chiave predefinita).

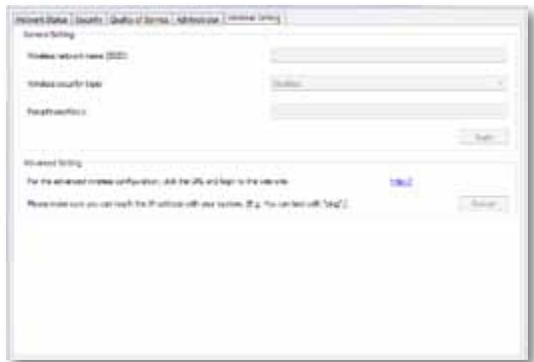

6. Fare clic sulla scheda Wireless Settings (Impostazioni wireless) per

cambiare il nome della rete wireless (SSID), il tipo di protezione wireless o la passphrase/chiave. Risoluzione dei problemi Risoluzione dei problemi Il dispositivo di rete wireless non viene riconosciuto dalla rete. Procedere come segue: Le impostazioni vengono immediatamente applicate all'adattatore selezionato. Chiudere la finestra per uscire dall'utilità.

Assicurarsi che il dispositivo wireless sia acceso e che la connessione wireless sia attiva.

Se possibile, posizionare l'adattatore PLW400 in prossimità del dispositivo wireless che si desidera collegare.

Evitare gli ostacoli (ad esempio mobiletti in metallo, specchi e mura spesse) tra l'adattatore PLW400 e i dispositivi wireless che si vogliono collegare. Se è stata configurata la protezione avanzata per la rete Powerline, verificare quanto segue:

Verificare che tutti gli adattatori sulla rete Powerline siano stati configurati con la stessa password di rete. La password di rete deve essere identica per consentire la comunicazione tra i vari dispositivi. Consultare il capitolo "Configurazione della protezione avanzata" a pagina 8 oppure "Utilizzo dell'utilità" a pagina 8. Il LED Ethernet non si accende dopo aver collegato un dispositivo Ethernet cablato all'adattatore Powerline. Attenersi alle istruzioni riportate di seguito:

1. Verificare che il cavo di rete Ethernet sia ben collegato all'adattatore.

2. Verificare che il cavo di rete Ethernet sia ben collegato al dispositivo di

rete che si sta collegando. oppure

1. Scollegare l'adattatore dalla presa di corrente.

2. Scollegare il cavo di rete Ethernet dall'adattatore.

3. Attendere cinque secondi.

4. Ricollegare il cavo di rete Ethernet all'adattatore.

5. Ricollegare l'adattatore alla presa di corrente.

6. Se questa soluzione non dà esito positivo, verificare che la presa elettrica

funzioni correttamente. Collegare alla presa un dispositivo diverso e provare ad accenderlo. Risoluzione dei problemi I LED lampeggiano e il motivo non è chiaro. Per eseguire una migliore diagnostica del problema, fare riferimento alla seguente tabella di comportamento dei LED: È impossibile connettersi ad altri computer presenti sulla rete locale o a Internet. Se non è stata configurata la protezione avanzata per la rete Powerline, seguire le istruzioni riportate di seguito: Disattivato LED Powerline

1. Individuare l'adattatore Powerline connesso al computer che si intende

2. Con l'aiuto di un oggetto appuntito, tenere premuto per almeno dieci

secondi il pulsante Standby/Reset (Standby/Ripristino) collocato sul lato sinistro dell'adattatore. Vengono ripristinate le impostazioni predefinite dell'adattatore. Se è stata configurata la protezione avanzata per la rete Powerline, verificare quanto segue:

Verificare che tutti gli adattatori sulla rete Powerline siano stati configurati con la stessa password di rete. La password di rete deve essere identica per consentire la comunicazione tra i vari dispositivi. Consultare il capitolo "Configurazione della protezione avanzata" a pagina 8 oppure "Utilizzo dell'utilità" a pagina 8. Se si sta aggiungendo un nuovo adattatore a una rete Powerline preesistente con password di rete univoca, seguire le istruzioni riportate nella sezione "Utilizzo dell'utilità" a pagina 8. Lampeggiamento rapido Lampeggiamento lento Luce fissa LED Wireless (solo per l'adattatore PLW400) Abbinamento Lampeggiamento Luce fissa Disattivato Wireless non collegato Luce fissa Wireless attivato Lampeggiamento Invio/Ricezione dati Lampeggiamento Wi-Fi Protected lento Setup (solo per Lampeggiamento l'adattatore rapido PLW400) Luce fissa Disattivato Luce fissa LED di alimentazione Invio/Ricezione dati Connessione alla rete Powerline stabilita Connessione alla rete Ethernet non stabilita Invio/Ricezione dati Connessione alla rete Ethernet stabilita Disattivato LED Ethernet Connessione alla rete Powerline non stabilita Lampeggiamento veloce temporaneo Lampeggiamento veloce per un tempo indefinito Lampeggiamento lento Connessione in corso (massimo due minuti) Errore di connessione Connessione riuscita Dispositivo spento Dispositivo accesso e pronto per l'uso Impostazioni predefinite (entrambi i modelli), uscita del dispositivo dalla modalità di standby (solo per l'adattatore PLE400) Errore di abbinamento/errore di sistema Dispositivo in modalità standby (solo per l'adattatore PLE400) WEB Se il presente documento non fornisce risposte a tutte le domande, visitare il sito Web dell'assistenza Linksys all'indirizzo Linksys.com/support.

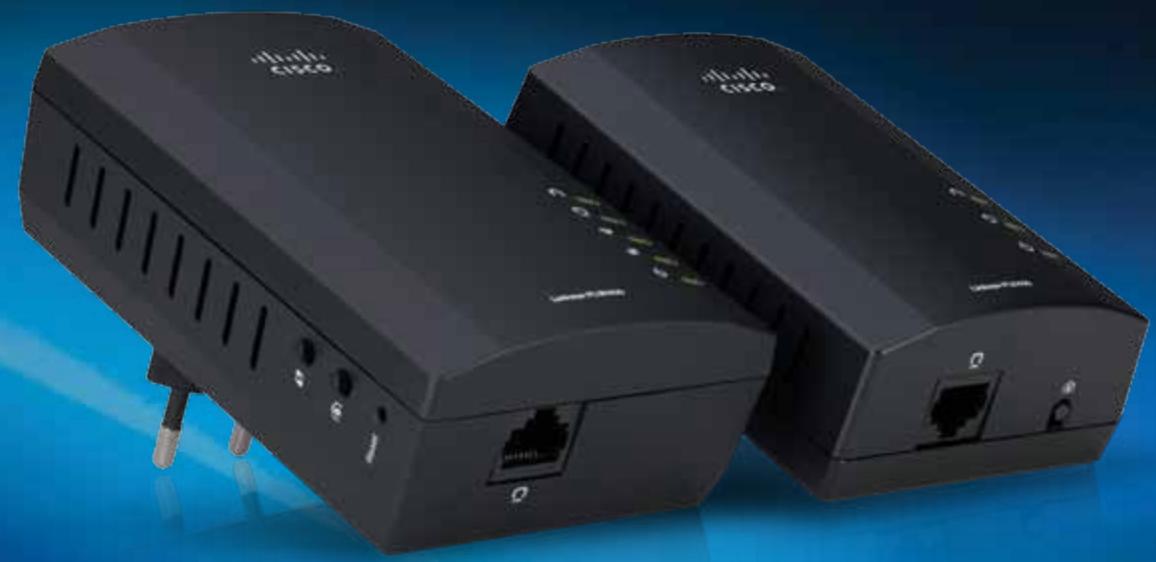

Linksys PLWK400 Specifiche tecniche Specifiche tecniche Modello PLE400 Standard HomePlug AV, 802.3, 802.3u Porte Fast Ethernet (10/100) Pulsanti Easy Connect, Reset (Ripristino) LED Powerline, Ethernet, Alimentazione Funzioni di protezione 128-Bit AES Link Encryption Bit chiave di sicurezza

Schemi di modulazione

1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Modello PLW400 Standard HomePlug AV, IEEE 801.11b/g/n, 802.3, 802.3u Porte Fast Ethernet (10/100) Pulsanti Wi-Fi Protected Setup, Easy Connect, Reset (Ripristino) LED Powerline, Ethernet, Wireless, Wi-Fi Protected Setup, Alimentazione Funzioni di protezione 128-Bit AES Link Encryption, WPA2, WPA, WEP Schemi di modulazione 1024/256/64/16/8 QAM, QPSK, BPSK, ROBO Supporto client di rete Fino a 8 dispositivi client Powerline, fino a 32 dispositivi client wireless Requisiti utilità OS Windows 7/Vista/XP, Mac OS X v10.5 o versione superiore Dimensioni 101,9 × 71,9 × 52,4 mm (4,0 × 2,83 × 2,06 pollici) SSID predefinito "CiscoXXXXX" dove XXXXX rappresentano le ultime 5 cifre del numero di serie dell'adattatore Peso Specifiche ambientali Specifiche ambientali 116 g (4,1 once) Alimentazione 100-240V AC, 50-60 Hz Dimensioni 113 × 73 × 33 mm (4,45 × 2,87 × 1,3 pollici) Certificazione FCC, IC, CE, HomePlug AV Peso 158 g (5,6 once) Temperatura di funzionamento Alimentazione 100-240V AC, 50-60 Hz Da 0 a 40 °C (da 32 a 104 °F) Certificazioni FCC, IC, CE, WiFi, HomePlug AV Temperatura di conservazione Da - 20 a 70 °C (da - 4 a 158 °F) Temperatura di funzionamento Da 0 a 40 °C (da 32 a 104 °F) Umidità d'esercizio dal 10% all'85%, senza condensa Umidità di conservazione dal 5% al 90%, senza condensa Temperatura di conservazione Da - 20 a 70 °C (da - 4 a 158 °F) Umidità d'esercizio dal 10% all'85%, senza condensa Umidità di conservazione dal 5% al 90%, senza condensa
