MANUAL DE UTILIZADOR PLWK400 LINKSYS

Descrição da instalação . . . . . . . . . . . . . . .

Especificações . . . . . . . . . . . .

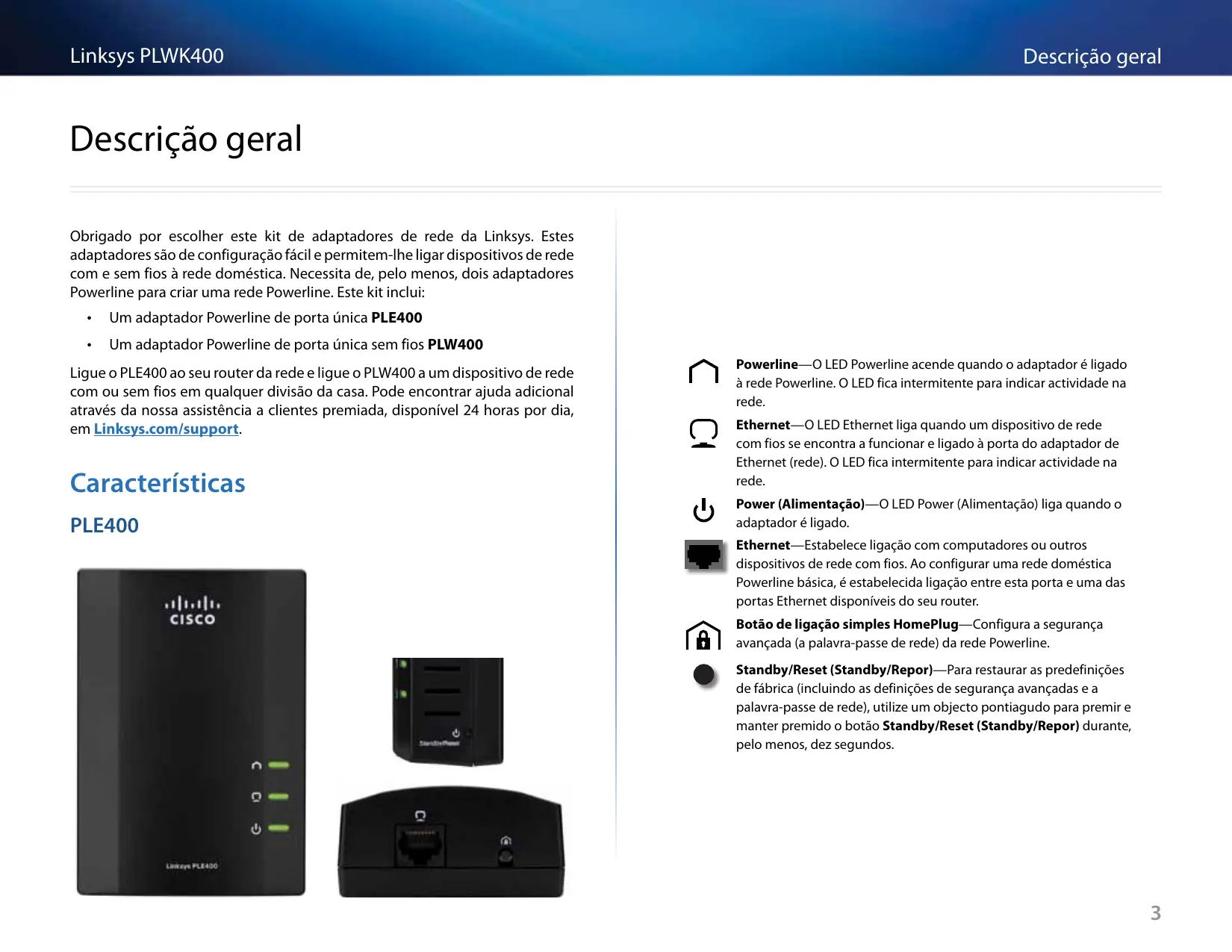

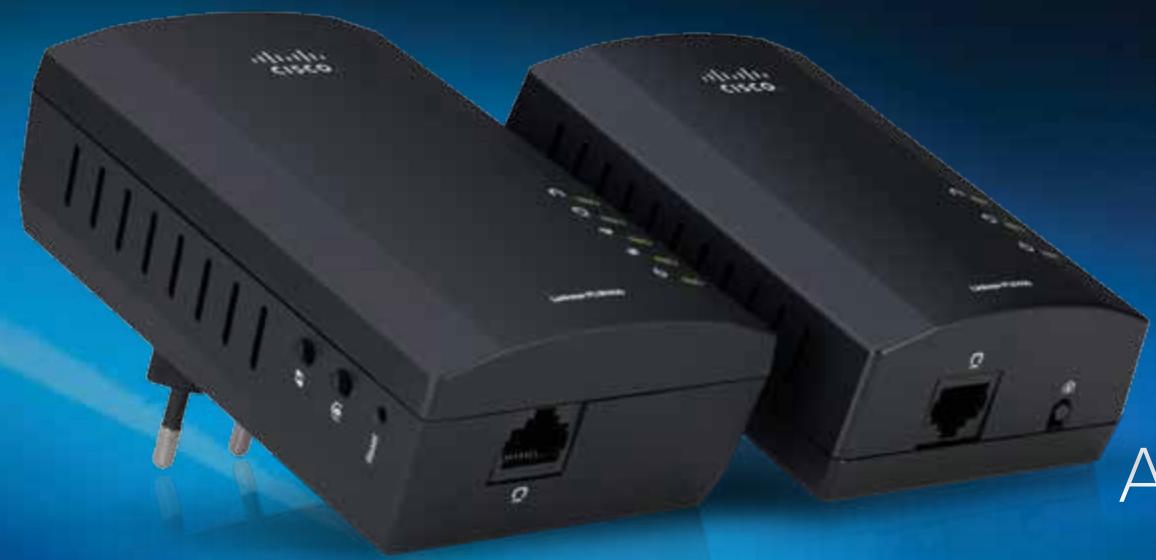

Linksys PLWK400 Descrição geral Descrição geral Obrigado por escolher este kit de adaptadores de rede da Linksys. Estes adaptadores são de configuração fácil e permitem-lhe ligar dispositivos de rede com e sem fios à rede doméstica. Necessita de, pelo menos, dois adaptadores Powerline para criar uma rede Powerline. Este kit inclui:

Um adaptador Powerline de porta única sem fios PLW400 Ligue o PLE400 ao seu router da rede e ligue o PLW400 a um dispositivo de rede com ou sem fios em qualquer divisão da casa. Pode encontrar ajuda adicional através da nossa assistência a clientes premiada, disponível 24 horas por dia, em Linksys.com/support. Características PLE400 Powerline—O LED Powerline acende quando o adaptador é ligado à rede Powerline. O LED fica intermitente para indicar actividade na rede. Ethernet—O LED Ethernet liga quando um dispositivo de rede com fios se encontra a funcionar e ligado à porta do adaptador de Ethernet (rede). O LED fica intermitente para indicar actividade na rede. Power (Alimentação)—O LED Power (Alimentação) liga quando o adaptador é ligado. Ethernet—Estabelece ligação com computadores ou outros dispositivos de rede com fios. Ao configurar uma rede doméstica Powerline básica, é estabelecida ligação entre esta porta e uma das portas Ethernet disponíveis do seu router. Botão de ligação simples HomePlug—Configura a segurança avançada (a palavra-passe de rede) da rede Powerline. Standby/Reset (Standby/Repor)—Para restaurar as predefinições de fábrica (incluindo as definições de segurança avançadas e a palavra-passe de rede), utilize um objecto pontiagudo para premir e manter premido o botão Standby/Reset (Standby/Repor) durante, pelo menos, dez segundos.

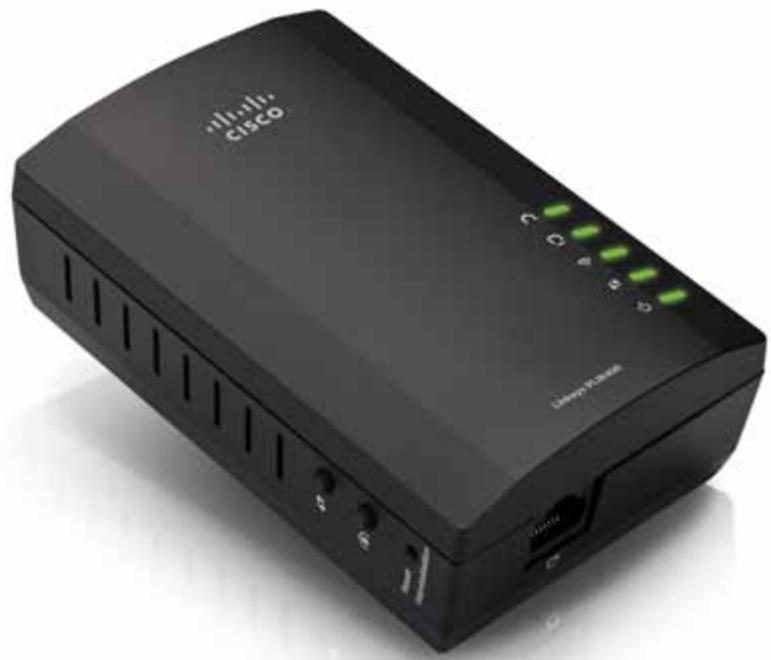

Linksys PLWK400 PLW400 Descrição geral Botão Wi-Fi Protected Setup (Configuração Wi-Fi protegida)— Prima este botão para estabelecer ligação com outros dispositivos de rede sem fios que possuam um botão Wi-Fi Protected Setup (Configuração Wi-Fi protegida). Botão de ligação simples HomePlug—Configura a segurança avançada (a palavra-passe de rede) da rede Powerline. Botão Reset (Repor) embutido—Para restaurar as predefinições de fábrica (incluindo as definições de segurança avançadas e a palavrapasse de rede), utilize um objecto pontiagudo para premir sem soltar o botão Reset (Repor) durante pelo menos dez segundos. LED Powerline—O LED Powerline liga-se quando o adaptador se encontra ligado à rede Powerline. O LED fica intermitente para indicar actividade na rede. LED Ethernet—O LED Ethernet liga-se quando um dispositivo de rede com fios se encontra a funcionar e ligado à porta (de rede) Ethernet do adaptador. O LED fica intermitente para indicar actividade na rede. LED Wireless (sem fios) —O LED Wireless (sem fios) liga-se quando um dispositivo de rede sem fios se encontra ligado ao PLW400. LED Wi-Fi Protected Setup™ (Configuração Wi-Fi protegida)— Este LED fica intermitente quando um dispositivo de rede sem fios está a estabelecer ligação com o PLW400 através da Wi-Fi Protected Setup (Configuração Wi-Fi protegida). LED Power (Alimentação) —O LED Power (Alimentação) liga-se quando o adaptador se encontra ligado a uma tomada eléctrica. Porta Ethernet —Utilize um cabo de rede (Ethernet) para ligar esta porta a um dispositivo de rede com fios.

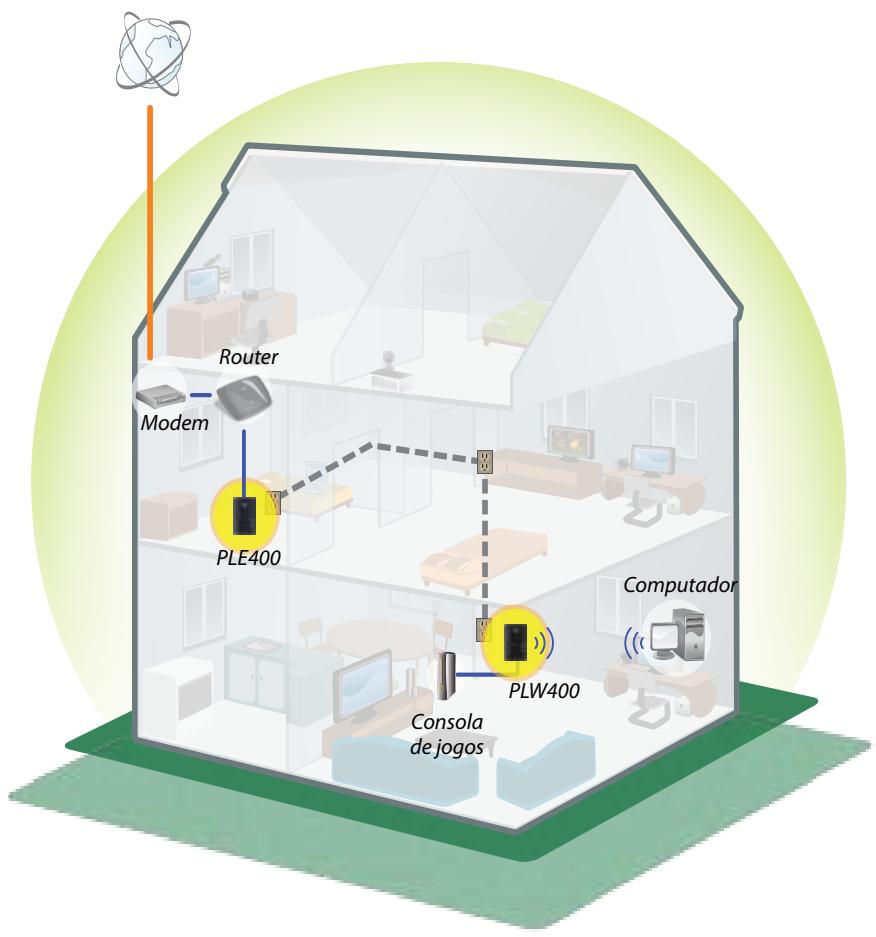

Linksys PLWK400 Descrição geral Como funcionam as redes Powerline A cablagem eléctrica existe em toda a sua casa ou escritório, transportando energia para as tomadas eléctricas de todas as divisões. A rede Ethernet com fios típica utiliza cabos de rede Ethernet para ligar os dispositivos de rede com fios. Uma rede Powerline utiliza os cabos domésticos existentes como cablagem da rede Powerline. Para criar a rede Powerline, utilize dois ou mais adaptadores Powerline. Cada dispositivo na rede Powerline requer uma ligação (com ou sem fios) a um adaptador Powerline.

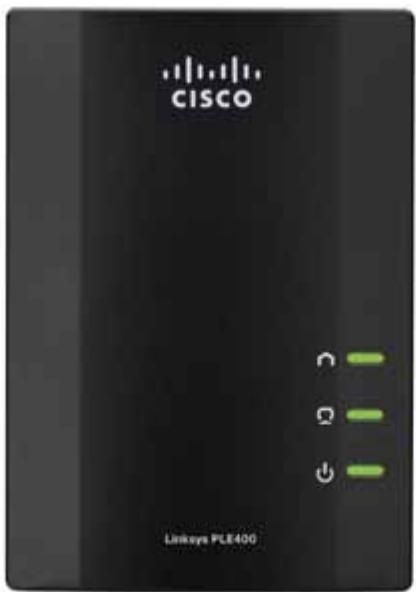

O PLE400 possui uma porta Ethernet. Um destes dispositivos é normalmente utilizado numa rede Powerline para ligar o router de rede sem fios aos cabos domésticos.

O PLW400 contém uma porta Ethernet e um ponto de acesso. É possível ligar um dispositivo com fios e vários sem fios a este adaptador. Ao adicionar uma rede Powerline a uma rede existente, as ligações entre a Internet, o modem e o router permanecem inalteradas. Router Modem Exemplo de instalação Este diagrama mostra uma rede Powerline básica numa casa. O router no andar de cima está ligado ao PLE400, que se encontra ligado a uma tomada eléctrica. No andar de baixo, a consola de jogos e o computador encontram-se ligados ao PLW400, o qual está ligado a uma tomada eléctrica. Utilizando a cablagem existente na casa, o router expande a rede local para incluir a consola de jogos e o computador de secretária na sala. O acesso à Internet, aos ficheiros e às impressoras pode ser partilhado entre os computadores e outros dispositivos da rede. Para jogos online, poderá jogar no andar de baixo, no conforto da sua sala, enquanto utiliza a ligação à Internet de alta velocidade do router e modem existentes no andar de cima. PLE400 Computador PLW400 Consola de jogos

Linksys PLWK400 Instalação dos adaptadores Descrição da instalação Para configurar a rede Powerline, deve:

Certificar-se de que já possui acesso à Internet e uma rede doméstica a funcionar.

Partilhar o acesso à Internet com a rede Powerline.

Certifique-se de que os dispositivos sem fios que pretende ligar ao PLW400 dispõem de funcionalidade sem fios. Uma forma simples de o testar é tentar ligar primeiro o dispositivo de rede sem fios ao router sem fios de sua casa com o dispositivo perto do router. Instalação dos adaptadores Como partilhar o acesso à Internet Para partilhar o acesso à Internet através da rede Powerline, ligue o router à rede Powerline (normalmente, utilizando um adaptador Powerline de porta única como o PLE400). Para ligar o router sem fios à rede Powerline:

1. Ligue o PLE400 (ou outro adaptador Powerline de porta única) a uma

tomada eléctrica que se encontre próxima do router sem fios. O LED de alimentação liga-se.

2. Utilize o cabo de rede Ethernet incluído para ligar a porta do adaptador a

uma porta disponível na parte de trás do router sem fios. O LED Ethernet do adaptador liga-se. Agora está pronto para expandir a sua rede Powerline ao resto da casa. NOTA Para uma configuração de segurança avançada, consulte “Configuração da segurança avançada” na página 8. Sugestões

Se possível, ligue os adaptadores Powerline directamente a uma tomada eléctrica de parede e não a uma extensão, tomada múltipla ou a um protector contra picos de tensão.

Se tiver de instalar um adaptador Powerline numa tomada múltipla, certifique-se de que não se encontram outros dispositivos electrónicos ligados à mesma.

Se possível, posicione o PLW400 perto dos dispositivos sem fios que pretende ligar.

Linksys PLWK400 Instalação dos adaptadores Como ligar o PLE400 Como ligar o PLW400 Pode utilizar o PLE400 para fornecer acesso à Internet ao resto da sua rede Powerline (consulte acima a secção “Como partilhar o acesso à Internet”). Por outro lado, se utilizou um adaptador Powerline diferente para partilhar o acesso à Internet, é possível instalar o PLE400 noutra divisão da casa. Assim que o router de rede existente estiver ligado a um adaptador Powerline, é possível instalar o PLW400 noutra divisão da casa. SUGESTÃO Também é possível instalar e configurar todos os dispositivos Powerline da Linksys através do utilitário de configuração. Para mais informações, consulte a secção “Utilizar o utilitário” na página 8. Para adicionar um PLE400 à sua rede Powerline: SUGESTÃO Também é possível instalar e configurar todos os dispositivos Powerline da Linksys através do utilitário de configuração. Para mais informações, consulte a secção “Utilizar o utilitário” na página 8. Para ligar o PLW400:

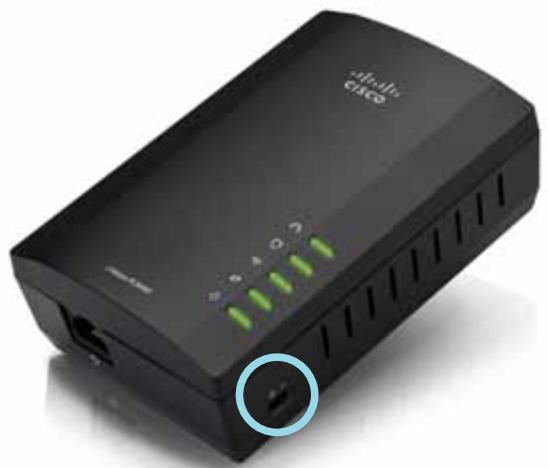

1. Certifique-se de que o interruptor de alimentação do lado direito está na

1. Ligue o adaptador a uma tomada eléctrica perto do dispositivo de

rede que pretende ligar. O LED de alimentação liga-se. O LED Powerline fica intermitente e continua assim até que se estabeleça ligação a um segundo adaptador Powerline.

2. Ligue o cabo de rede do dispositivo de rede a uma porta disponível no

adaptador Powerline. O LED Ethernet do adaptador fica intermitente e, em seguida, mantém-se ligado quando a ligação tiver sido efectuada.

2. Se a rede doméstica já possui uma configuração de segurança

(recomendado): a. Ligue o PLW400 a uma tomada eléctrica perto do router sem fios principal. b. No PLW400, prima sem soltar o botão Wi-Fi Protected Setup (Configuração Wi-Fi protegida) durante, pelo menos, um segundo, até o LED Wi-Fi Protected Setup (Configuração Wi-Fi protegida) ficar intermitente.

Linksys PLWK400 c. No espaço de dois minutos, prima o botão Wi-Fi Protected Setup (Configuração Wi-Fi protegida) no seu router sem fios. O PLW400 obtém as definições de segurança do router e estabelece ligação com a rede sem fios.

3. Ligue o PLW400 a uma tomada eléctrica perto do(s) dispositivo(s) de

rede sem fios que pretende ligar. Normalmente, esta área não possui boa cobertura por parte do router de rede sem fios da sua casa. fica intermitente e permanece ligado quando a O LED Powerline ligação à restante rede Powerline estiver concluída. A rede sem fios da sua casa está agora disponível na área em redor do PLW400.

4. Ligue o dispositivo de rede sem fios à rede sem fios da forma habitual.

Para obter instruções, consulte a documentação do utilizador do dispositivo de rede sem fios. O LED Wireless (sem fios) do PLW400 fica intermitente e permanece ligado quando um dispositivo de rede sem fios tiver estabelecido ligação com êxito. Utilizar o utilitário Utilizar o utilitário Se está a ter dificuldades em ligar os adaptadores através da Wi-Fi Protected Setup (Configuração Wi-Fi protegida), ou se pretende definir outras opções avançadas, é possível recorrer ao utilitário de configuração. Para instalar o utilitário de configuração:

1. Ligue uma porta Ethernet do computador à porta Ethernet do PLW400

através do cabo fornecido.

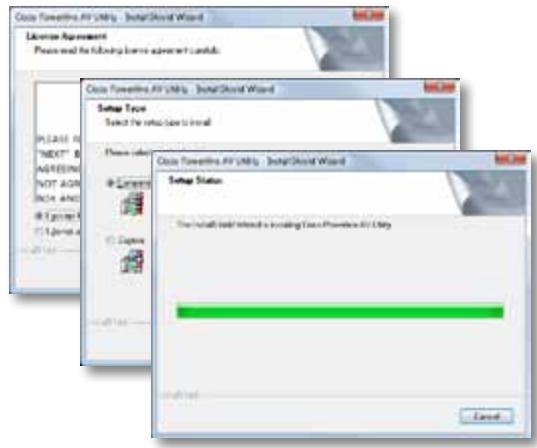

2. Coloque o CD de configuração na unidade de CD ou de DVD do

computador e siga as instruções apresentadas no ecrã. Configuração da segurança avançada NOTA Os dispositivos ligados aos adaptadores Powerline irão perder temporariamente a ligação à Internet durante a configuração de segurança. Para configurar o adaptador de rede com segurança avançada:

1. Num dos adaptadores Powerline existentes com segurança avançada já

configurada, prima sem soltar o botão de ligação simples HomePlug durante, pelo menos, um segundo, até o LED Powerline começar a piscar lentamente.

2. No seu PLW400, prima sem soltar o botão de ligação simples

HomePlug durante, pelo menos, um segundo, até o LED Powerline começar a piscar lentamente. Quando o LED parar de piscar, a chave de rede foi partilhada com o PLW400. NOTA Os dispositivos ligados aos adaptadores recuperarão a ligação à Internet no intervalo de cinco minutos. Para utilizar o utilitário de configuração:

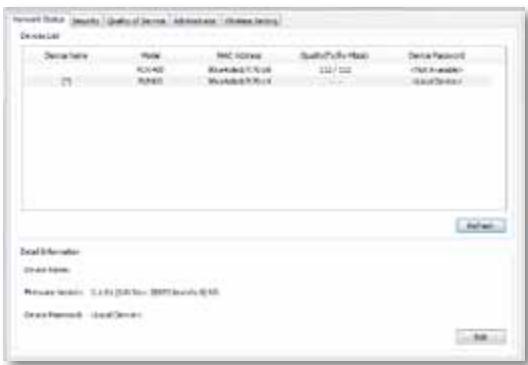

1. Após a instalação do utilitário:

Nos sistemas Windows: a. Clique em Iniciar, Todos os programas, Cisco Systems e, em seguida, em Cisco Powerline AV Utility. O utilitário é aberto. Em sistemas Mac OS X: a. Abra a pasta Aplicações e, em seguida, faça duplo clique no ícone Cisco Powerline AV Utility. O utilitário é aberto.

Linksys PLWK400 NOTA Se tentar alterar as definições de um dispositivo Powerline a partir de um computador sem ligação directa a esse dispositivo através de um cabo, terá de introduzir uma palavra-passe. A palavra-passe do dispositivo encontra-se impressa na parte posterior do dispositivo. Utilizar o utilitário

4. Clique no separador Quality of Service (Qualidade do serviço) para

especificar como a rede deve atribuir prioridades à largura de banda da rede.

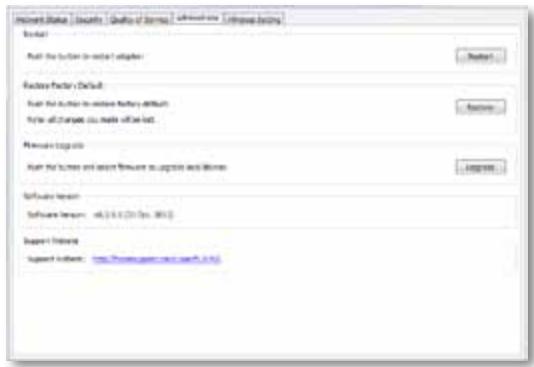

adaptador, restaurar as predefinições de fábrica ou actualizar o firmware do adaptador.

• • Se um adaptador ligado não estiver listado aqui, clique em Refresh (Actualizar).
• • Para alterar informações de algum dos adaptadores listados, seleccione o adaptador e clique em Edit (Editar).

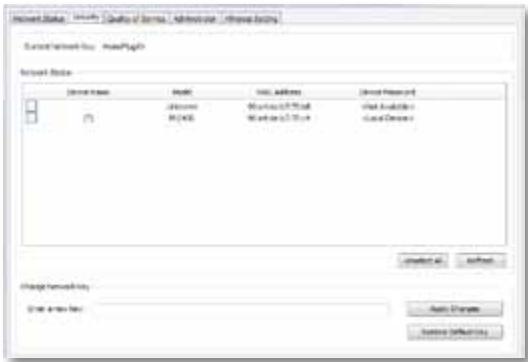

3. Clique no separador Security (Segurança) para alterar de modo manual a

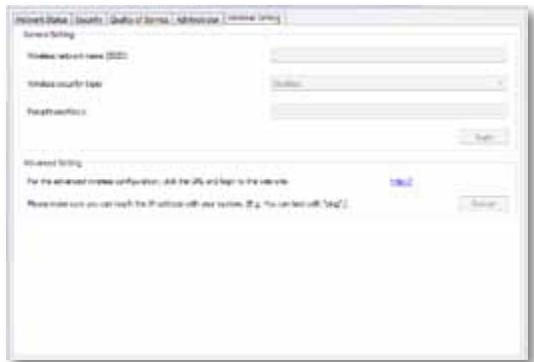

6. Clique no separador Wireless Settings (Definições sem fios) para

alterar o nome da rede sem fios (SSID), o tipo de segurança sem fios ou a frase-passe/chave. Resolução de problemas Resolução de problemas O dispositivo de rede sem fios não é reconhecido pela rede. Tente o seguinte: As definições são aplicadas imediatamente ao(s) adaptador(es). Feche a janela para sair do utilitário.

Certifique-se de que tanto o dispositivo sem fios como a rede sem fios se encontram ligados.

Se possível, posicione o PLW400 perto do dispositivo sem fios que pretende ligar.

Evite obstáculos (como armários metálicos, espelhos e paredes espessas) entre o PLW400 e o dispositivo sem fios que pretende ligar. Se configurou a segurança avançada para a rede Powerline, verifique o seguinte:

Certifique-se de que todos os adaptadores na rede Powerline foram configurados com a mesma palavra-passe de rede. A palavra-passe de rede tem de ser idêntica para que os mesmos possam comunicar entre si. Consulte a secção “Configuração da segurança avançada” na página 8 ou a secção “Utilizar o utilitário” na página 8. O LED Ethernet não fica ligado depois de estabelecer ligação entre um dispositivo Ethernet com fios e o adaptador Powerline. Siga estas instruções:

1. Certifique-se de que o cabo de rede Ethernet se encontra bem ligado ao

2. Certifique-se de que o cabo de rede Ethernet se encontra bem ligado ao

dispositivo de rede com o qual está a estabelecer ligação. Ou:

1. Desligue o adaptador da tomada eléctrica.

6. Se esta solução não funcionar, certifique-se de que a tomada eléctrica

está a funcionar correctamente. Ligue outro dispositivo à tomada e tente ligá-lo. Resolução de problemas Os LEDs piscam e não sei o significado. Consulte a seguinte tabela sobre o funcionamento dos LEDs para o ajudar a diagnosticar o problema: Não consegue ligar a outros computadores na rede local ou à Internet. Se não configurou a segurança avançada para a rede Powerline, siga estas instruções: LED Powerline

1. Localize o adaptador Powerline ligado ao computador que não consegue

2. No lado esquerdo do adaptador, utilize um objecto pontiagudo para

premir sem soltar o botão Standby/Reset (Standby/Repor) durante, pelo menos, dez segundos. Este procedimento repõe as predefinições de fábrica do adaptador. Se configurou a segurança avançada para a rede Powerline, verifique o seguinte:

Certifique-se de que todos os adaptadores na rede Powerline foram configurados com a mesma palavra-passe de rede. A palavra-passe de rede tem de ser idêntica para que os mesmos possam comunicar entre si. Consulte a secção “Configuração da segurança avançada” na página 8 ou a secção “Utilizar o utilitário” na página 8. Se estiver a adicionar um novo adaptador a uma rede Powerline já existente com uma palavra-passe de rede exclusiva, siga as instruções na secção “Utilizar o utilitário” na página 8. Desligado Não ligado à rede Powerline A piscar rapidamente A enviar/receber dados A piscar lentamente A efectuar o emparelhamento LED Ethernet Sem piscar Ligado à rede Powerline Desligado Não ligado à rede Ethernet A piscar A enviar/receber dados Sem piscar Ligado à rede Ethernet LED Wireless (Sem fios) (apenas para o PLW400) Desligado Wireless (Sem fios) não ligado Sem piscar Wireless (Sem fios) activado A piscar A enviar/receber dados Wi-Fi Protected Setup (Configuração Wi-Fi protegida) (apenas para o PLW400) A piscar lentamente Ligação em curso (até dois minutos) LED de alimentação A piscar rapidamente Erro de ligação. Sem piscar Ligação efectuada com êxito Desligado Dispositivo desligado Sem piscar Dispositivo ligado e pronto Predefinição de fábrica (ambos os A piscar rápida e modelos), activação do dispositivo momentaneamente em relação ao modo de standby (apenas para o PLE400) A piscar rápida e indefinidamente Erro de emparelhamento/erro do sistema A piscar lentamente Dispositivo no modo de standby (apenas para o PLE400) WEB Se as suas questões não forem aqui abordadas, consulte o Web site da Linksys em Linksys.com/support.

Linksys PLWK400 Especificações Especificações Modelo PLW400 Normas HomePlug AV, IEEE 801.11b/g/n, 802.3, 802.3u Portas Fast Ethernet (10/100) Botões Wi-Fi Protected Setup (Configuração Wi-Fi protegida), Easy Connect (Ligação simples), Reset (Repor) Modelo PLE400 Normas HomePlug AV, 802.3, 802.3u Portas Fast Ethernet (10/100) Botões Easy Connect (Ligação simples), Reset (Repor) LEDs Powerline, Ethernet, Power (Alimentação) Funcionalidades de segurança Encriptação da ligação AES de 128 bits Funcionalidades de segurança Encriptação da ligação AES de 128 bits, WPA2, WPA, WEP Bits da chave de segurança

Esquemas de modulação

1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Suporte de cliente de rede Até 8 dispositivos clientes Powerline e até 32 dispositivos clientes sem fios Esquemas de modulação Ambiente Dimensões 101,9 × 71,9 × 52,4 mm (4 × 2,83 × 2,06 polegadas) LEDs Powerline, Ethernet, Wireless (sem fios), Wi-Fi Protected Setup (Configuração Wi-Fi protegida), Power (Alimentação)

1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Requisitos de sistema operativo para o utilitário Windows 7/Vista/XP, Mac OS X v10.5 ou superior Peso 116 g (4,1 onças) Alimentação 100-240 V AC, 50-60 Hz Certificações FCC, IC, CE, HomePlug AV SSID predefinido “CiscoXXXXX” onde XXXXX corresponde aos últimos 5 dígitos do número de série do adaptador Temp. de funcionamento 0 a 40 ºC (32 ºF a 104 ºF) Ambiente Temp. de armazenamento -20 a 70ºC (-4ºF a 158ºF) Dimensões 113 × 73 × 33 mm (4,45 × 2,87 × 1,3 polegadas) Humidade de funcionamento Peso 158 g (5,6 onças) 10 a 85%, sem condensação Alimentação 100-240 V AC, 50-60 Hz Certificações FCC, IC, CE, WiFi, HomePlug AV Temp. de funcionamento 0 a 40 ºC (32 ºF a 104 ºF) Temp. de armazenamento -20 a 70ºC (-4ºF a 158ºF) Humidade de funcionamento 10 a 85%, sem condensação Humidade de armazenamento 5 a 90%, sem condensação Humidade de armazenamento 5 a 90%, sem condensação
