MANUAL DE USUARIO PLWK400 LINKSYS

Descripción general . . . . . . . . . .

Funcionamiento de la red PowerLine . . . . . . . . . . 5

Instalación de ejemplo . . . . . . . . . . . . . . . . . . . . . . 5

Instalación de los adaptadores . . . . . . 6

Descripción general de la instalación . . . . . . . . . . 6 Consejos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Uso compartido del acceso a Internet . . . . . . . . . . 6

Conexión del PLE400 . . . . . . . . . . . . . . . . 7 Conexión del PLW400 . . . . . . . . . . . . . . . . 7 Configuración de la seguridad avanzada . . . . . . . . . 8

Uso de la utilidad . . . . . . . . . . .

Resolución de problemas . . . . . . . . 10

Especificaciones . . . . . . . . . . . . 12 2

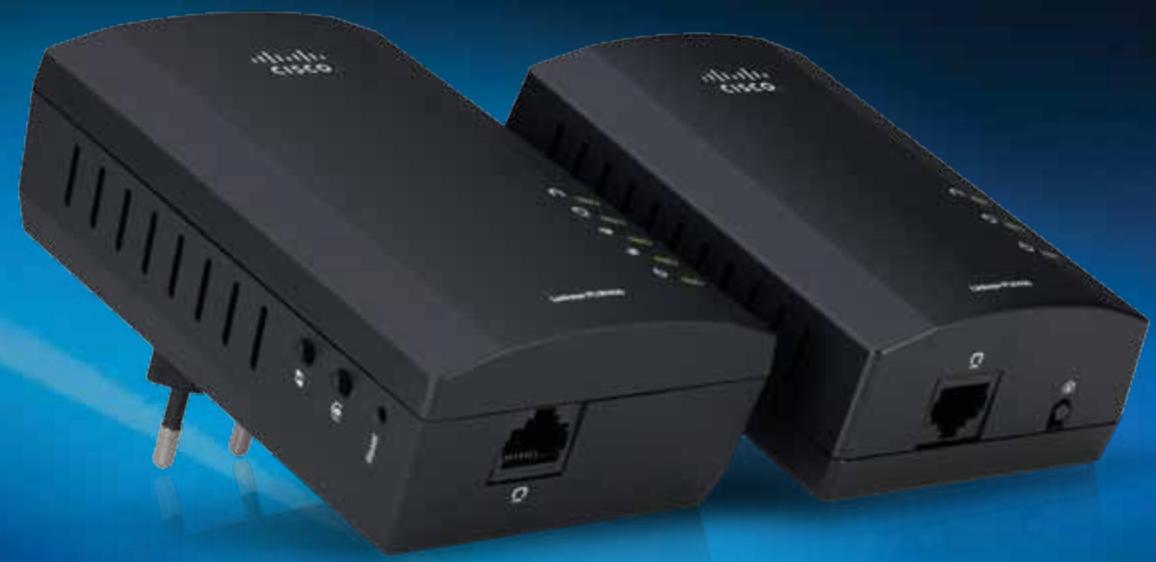

Gracias por elegir este kit de adaptador de red PowerLine de Linksys. Nuestros adaptadores se configuran fácilmente y permiten conectar dispositivos de red inalámbricos y con cables a su red doméstica. Necesita como mínimo dos adaptadores PowerLine para crear una red PowerLine. Este kit incluye: ••

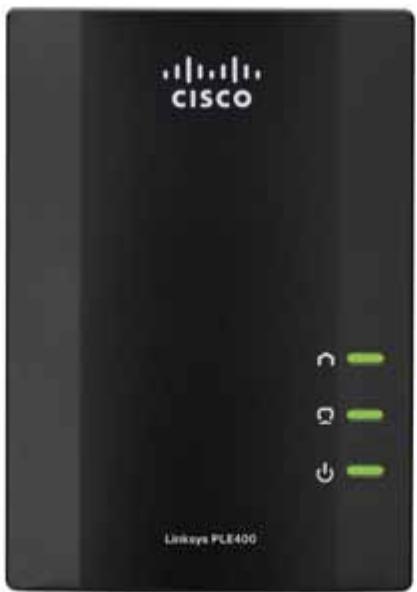

Un adaptador PowerLine PLE400 de un solo puerto

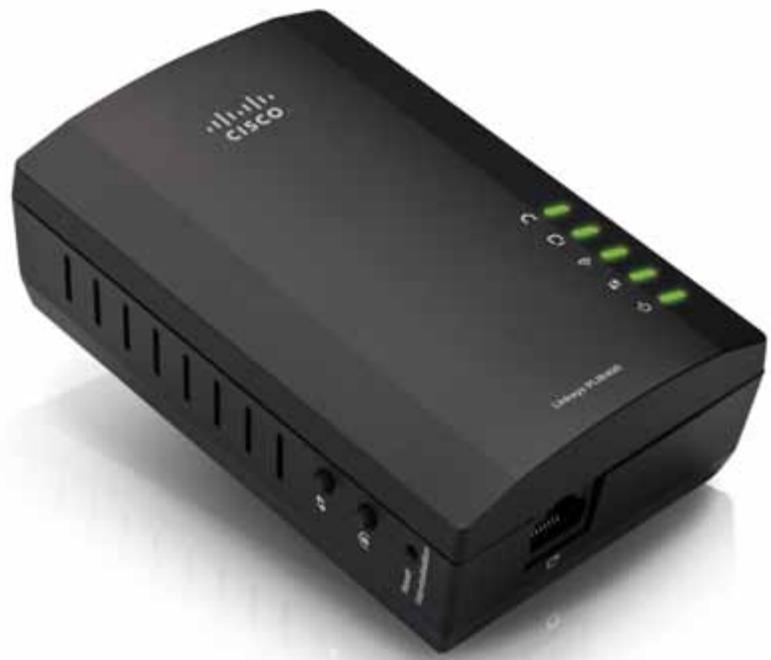

Un adaptador inalámbrico PowerLine PLW400 de un solo puerto

Conecte el PLE400 al router de red y el PLW400 a un dispositivo de red inalámbrico o con cables de cualquier habitación de la casa. Puede obtener más ayuda de nuestro galardonado servicio de asistencia al cliente las 24 horas del día, 7 días de la semana, en Linksys.com/support.

PowerLine: La luz PowerLine se enciende cuando el adaptador se conecta a la red PowerLine. Parpadea para indicar la actividad de la red.

Ethernet: La luz Ethernet se ilumina cuando se enciende un dispositivo de red con cables conectado al puerto de Ethernet (red) del adaptador. Parpadea para indicar la actividad de la red. Alimentación: La luz de alimentación se ilumina al encender el adaptador. Ethernet: Sirve para establecer la conexión con ordenadores u otros dispositivos de red con cables. En la configuración básica de una red PowerLine en casa, tendría que conectar esta red a uno de los puertos Ethernet disponibles del router. Botón de conexión sencilla HomePlug: Configura la seguridad avanzada (la contraseña de red) de la red PowerLine. Standby/Reset (Modo de espera/Reinicio): Para restablecer los parámetros predeterminados de fábrica (incluidos los parámetros avanzados de seguridad y la contraseña de la red), use un objeto puntiagudo para mantener pulsado el botón Standby/Reset (Modo de espera/Reinicio) al menos diez segundos.

Botón de configuración Wi-Fi protegida: Pulse este botón para conectarse con otros dispositivos de red inalámbricos que dispongan del botón de configuración Wi-Fi protegida.

Botón de conexión sencilla HomePlug: Configura la seguridad avanzada (la contraseña de red) de la red PowerLine. Botón Reset (Reinicio) (incrustado): Para restablecer los parámetros predeterminados de fábrica (incluidos los parámetros avanzados de seguridad y la contraseña de la red), use un objeto puntiagudo para mantener pulsado el botón Reset (Reinicio) al menos diez segundos. Luz PowerLine: La luz PowerLine se enciende cuando el adaptador se conecta a la red PowerLine. Parpadea para indicar la actividad de la red. Luz Ethernet: La luz Ethernet se ilumina cuando se enciende un dispositivo de red con cables conectado al puerto de Ethernet (red) del adaptador. Parpadea para indicar la actividad de la red. Luz de conexión inalámbrica: La luz de conexión inalámbrica se enciende cuando un dispositivo de red inalámbrica se conecta al PLW400. Luz de configuración Wi-Fi protegida (Wi-Fi Protected Setup™): Esta luz parpadea cuando se está conectando un dispositivo de red inalámbrica al PLW400 mediante la configuración Wi-Fi protegida. Luz de alimentación: La luz de alimentación se enciende cuando el adaptador se conecta a la toma de corriente. Puerto Ethernet: Mediante un cable de red (Ethernet) podrá conectar este puerto a un dispositivo de red con cables.

Funcionamiento de la red PowerLine

Las líneas de alimentación del hogar u oficina transmiten la alimentación eléctrica a las tomas de corriente de cada habitación. Una red Ethernet con cables tradicional utiliza cables de red Ethernet para conectar los dispositivos de red con cables. Una red PowerLine utiliza líneas de alimentación existentes como el cableado para la red PowerLine. Para crear la red PowerLine, utilice dos o más adaptadores PowerLine. Cada dispositivo de la red PowerLine necesita conexión (ya sea por cable o inalámbrica) a un adaptador PowerLine. ••

El PLE400 tiene un puerto Ethernet. Para conectar el router inalámbrico de la red al cableado de la casa suele usarse uno de estos dispositivos en una red PowerLine.

El PLW400 tiene un puerto Ethernet y un punto de acceso. Podrá conectarle un dispositivo cableado y varios dispositivos inalámbricos.

Cuando se añade una red PowerLine a una red existente, las conexiones entre

Internet, el módem y el router no cambian.

Instalación de ejemplo

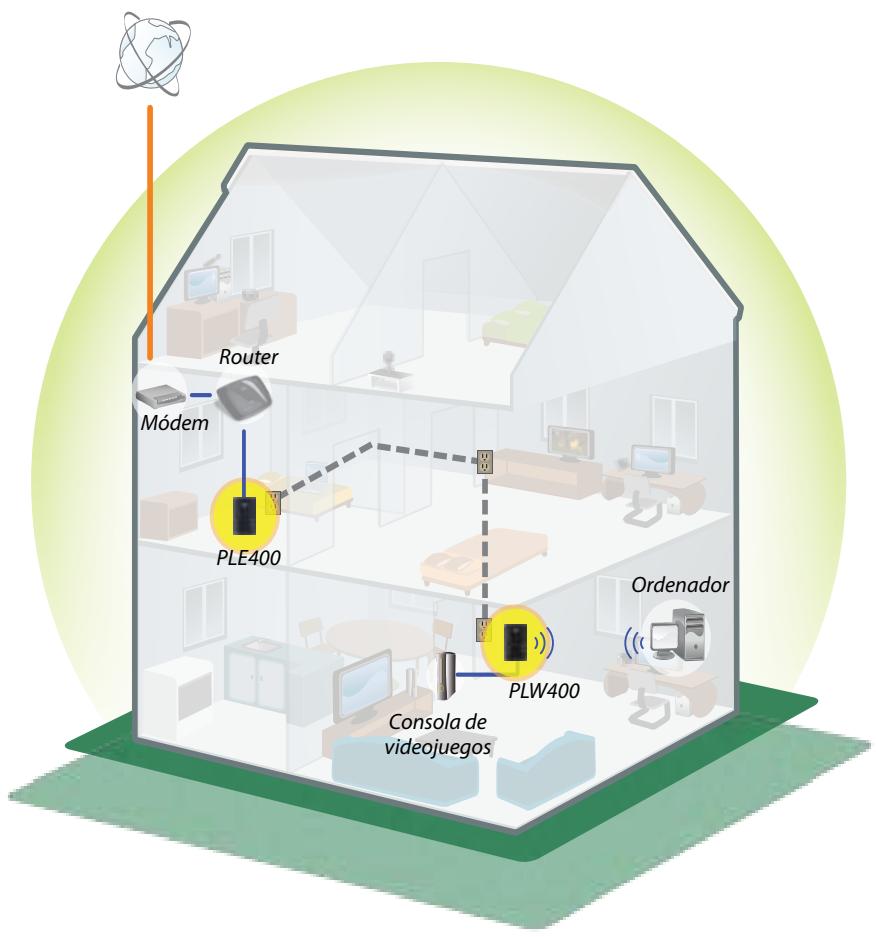

El diagrama muestra una red PowerLine básica en una casa. El router en el piso de arriba está conectado al PLE400 que, a su vez, está conectado a una toma de corriente. En el piso de abajo, la consola de videojuegos y un ordenador están conectados al PLW400 que, a su vez, está conectado a una toma de corriente. Al utilizar las líneas de alimentación del hogar, el router amplía la red local para incluir la consola de videojuegos y un equipo de sobremesa en la sala de estar. Se puede compartir el acceso a Internet, a los archivos y a las impresoras entre los ordenadores y otros dispositivos de red. Para juegos en línea, puede jugar con toda comodidad en la sala de estar del piso de abajo, mientras aprovecha las ventajas de la conexión a Internet de alta velocidad del router y el módem en el piso de arriba.

Consola de videojuegos

Instalación de los adaptadores

Descripción general de la instalación Para instalar la red PowerLine, debe: ••

Asegurarse de que ya tiene acceso a Internet y una red doméstica funcional.

Compartir el acceso a Internet con la red PowerLine.

Instale los adaptadores PowerLine cerca de los dispositivos de red que quiera conectar a la red de su hogar.

Asegúrese de que los dispositivos inalámbricos que quiere conectar al PLW400 cuentan con una función inalámbrica que funcione. Para comprobarlo de forma sencilla, primero intente conectar el dispositivo de red inalámbrica al router inalámbrico del hogar mientras se encuentra cerca del router.

Instalación de los adaptadores

Uso compartido del acceso a Internet

Para compartir el acceso a Internet por la red PowerLine, conecte el router a la red PowerLine (normalmente con un adaptador PowerLine de un solo puerto como el PLE400). Para conectar el router inalámbrico a la red PowerLine: 1. Conecte el PLE400 (u otro adaptador PowerLine de un solo puerto) a una toma de corriente cerca del router inalámbrico. La luz de encendido del adaptador se ilumina. 2. Conecte el cable de red Ethernet al puerto del adaptador y a un puerto disponible en la parte posterior del router inalámbrico. La luz Ethernet del adaptador se ilumina. Ya puede ampliar la red PowerLine al resto de su hogar. NOTA Para informarse sobre la configuración avanzada de la seguridad, consulte “Configuración de la seguridad avanzada" en la página 8.

Si es posible, conecte los adaptadores PowerLine directamente a las tomas de la pared, no por medio de alargadores, regletas o protectores de sobretensiones.

Si no puede evitar instalar un adaptador PowerLine en una regleta, asegúrese de que no hay ningún otro dispositivo electrónico conectado a la misma.

Si es posible, coloque el PLW400 cerca de los dispositivos inalámbricos que quiera conectar.

Evite los obstáculos (como armarios metálicos, espejos y paredes de ladrillos) entre el PLW400 y cualquier dispositivo inalámbrico que quiera conectar.

Instalación de los adaptadores

Puede utilizar el PLE400 para proporcionar acceso a Internet al resto de la red

PowerLine (consulte “Uso compartido del acceso a Internet” a continuación). De lo contrario, si usaba un adaptador PowerLine diferente para compartir el acceso a Internet, puede instalar el PLE400 en el resto de la casa.

Una vez haya conectado el router de la red existente a un adaptador PowerLine, podrá instalar el adaptador PLW400 en el resto de la casa.

SUGERENCIA También puede configurar todos los dispositivos PowerLine de

Linksys mediante la utilidad de configuración. Para obtener más información, consulte “Uso de la utilidad” en la página 8. Para añadir un adaptador PLE400 a la red PowerLine:

SUGERENCIA También puede configurar todos los dispositivos PowerLine de

Linksys mediante la utilidad de configuración. Para obtener más información, consulte “Uso de la utilidad” en la página 8. Para conectar el PLW400: 1. Asegúrese de que el interruptor de encendido que se sitúa en el lateral derecho está en el modo I (activado).

1. Conecte el adaptador a una toma de corriente cerca del dispositivo de red que quiera conectar. La luz de encendido del adaptador se ilumina. La luz PowerLine parpadeará hasta que se conecte a un segundo adaptador

PowerLine. 2. Conecte el cable del dispositivo de red a un puerto disponible en el adaptador PowerLine. La luz Ethernet parpadea y, cuando la conexión finaliza, permanece encendida.

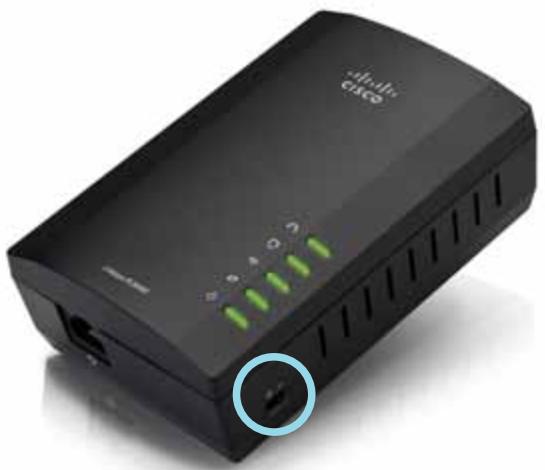

2. Si la red de su casa ya dispone de una configuración segura (recomendado): a. Conecte el PLW400 a una toma de corriente cerca del router inalámbrico principal. b. En el PLW400, mantenga pulsado el botón de configuración Wi-Fi protegida al menos un segundo, hasta que la luz correspondiente parpadee. c. Transcurridos dos minutos, pulse el botón de configuración Wi-Fi protegida del router inalámbrico. El PLW400 recupera los parámetros de seguridad desde el router y se conecta a la red inalámbrica.

3. Conecte el PLW400 a una toma de corriente cerca de los dispositivos de red que quiera conectar. Normalmente, esta área no está completamente cubierta por el router de la red inalámbrica del hogar. parpadea y, cuando la conexión al resto de la red La luz PowerLine PowerLine finaliza, permanece encendida. La red inalámbrica de su hogar ya está disponible en el área que rodea al PLW400. 4. Conecte el dispositivo de red inalámbrica a la red inalámbrica tal y como lo hace de forma habitual. Para obtener más instrucciones, consulte la documentación de usuario del dispositivo de red inalámbrica. La luz de conexión inalámbrica del PLW400 parpadea y, a continuación, permanece encendida cuando se conecta correctamente un dispositivo de red inalámbrica.

Configuración de la seguridad avanzada

Si tiene dificultades para conectar los adaptadores mediante la configuración Wi-Fi protegida o quiere configurar ajustes más avanzados, puede utilizar la utilidad de configuración. Para instalar la utilidad de configuración: 1. Conecte el puerto Ethernet del ordenador al puerto Ethernet del PLW400 con el cable suministrado. 2. Introduzca el CD de configuración en la unidad de CD o DVD del ordenador y siga las instrucciones en pantalla.

NOTA Los dispositivos conectados a los adaptadores PowerLine perderán la conexión a Internet de forma temporal durante la configuración de la seguridad.

Para configurar la seguridad avanzada en un adaptador de red: 1. En uno de los adaptadores PowerLine que ya tenga configurada la seguridad avanzada, mantenga pulsado el botón de conexión sencilla HomePlug al menos un segundo, hasta que la luz PowerLine empiece a parpadear lentamente. 2. En el PLW400, mantenga pulsado el botón de conexión sencilla HomePlug al menos un segundo, hasta que la luz PowerLine empiece a parpadear lentamente. Cuando la luz deje de parpadear, se habrá compartido la clave de red con el PLW400. NOTA Los dispositivos conectados a los adaptadores recuperarán la conexión a Internet a los cinco minutos.

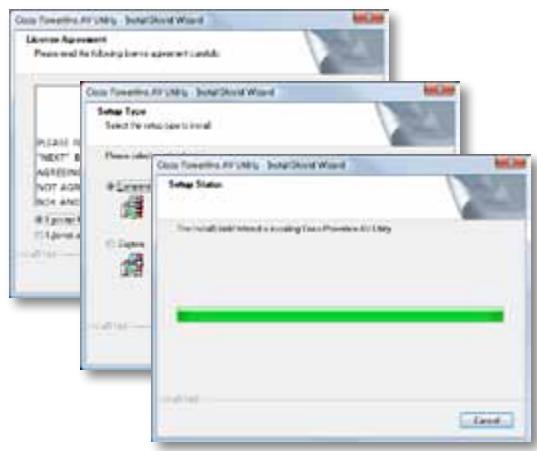

Para usar la utilidad de configuración:

1. Después de que la utilidad esté instalada: En sistemas Windows: a. Haga clic en Start (Inicio), All Programs (Todos los programas), Cisco Systems y Cisco PowerLine AV Utility (Utilidad Cisco PowerLine AV). Se abrirá la utilidad. En sistemas Mac OS X: a. Abra la carpeta Applications (Aplicaciones) y haga doble clic en el icono de Cisco PowerLine AV Utility (Utilidad Cisco PowerLine AV). Se abrirá la utilidad.

NOTA Si intenta cambiar los parámetros de un dispositivo PowerLine desde un ordenador que no tenga conexión directa a ese dispositivo con un cable, se le solicitará una contraseña. La contraseña del dispositivo se encuentra impresa en la parte posterior del dispositivo.

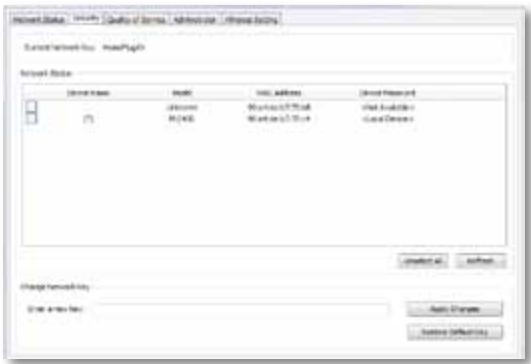

3. Haga clic en la ficha Security (Seguridad) para cambiar de forma manual la clave de red para cada dispositivo. Si necesita recuperar la clave predeterminada, haga clic en Restore Default Key (Restaurar clave predeterminada).

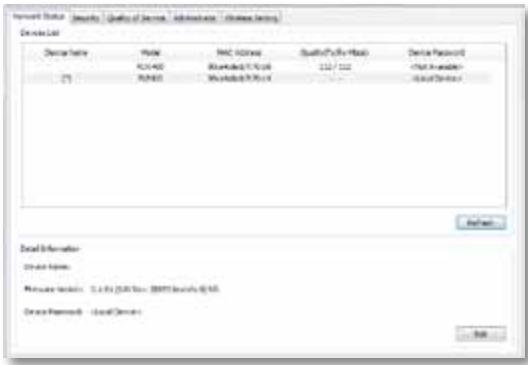

2. Haga clic en la ficha Network Status (Estado de la red) para ver los detalles de los adaptadores PowerLine conectados a la red.

4. Haga clic en la ficha Quality of Service (Calidad del servicio) para especificar cómo asigna la red la prioridad del ancho de banda.

•• Si un adaptador conectado no se encuentra en esta lista, haga clic en

Refresh (Actualizar).

•• Para cambiar la información de cualquier adaptador de la lista,

seleccione el adaptador y haga clic en Edit (Editar).

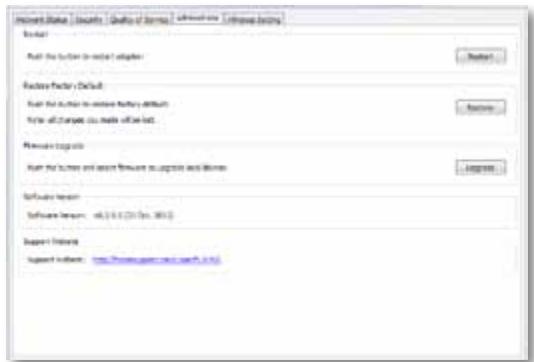

5. Haga clic en la ficha Administrator (Administrador) para reiniciar un adaptador, restaurar los valores predeterminados de fábrica o actualizar el firmware del adaptador.

Resolución de problemas

Resolución de problemas

La red no reconoce el dispositivo de red inalámbrica. Intente realizar lo siguiente:

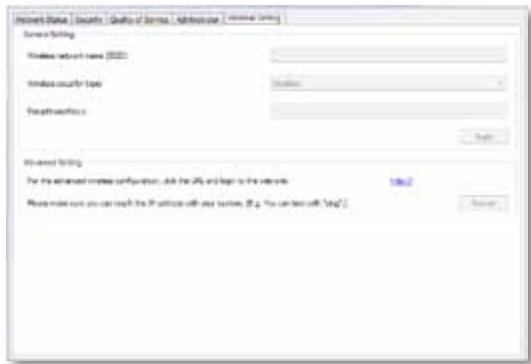

6. Haga clic en la ficha Wireless Settings (Parámetros inalámbricos) para cambiar el nombre de la red inalámbrica (SSID), el tipo de seguridad inalámbrica o la clave/frase de paso.

Asegúrese de que tanto el dispositivo inalámbrico como la red inalámbrica están encendidos.

Si es posible, coloque el PLW400 cerca del dispositivo inalámbrico que quiera conectar.

Evite los obstáculos (como armarios metálicos, espejos y paredes de ladrillos) entre el PLW400 y cualquier dispositivo inalámbrico que quiera conectar.

Si ha configurado la seguridad avanzada de la red PowerLine, compruebe lo siguiente:

Asegúrese de que todos los adaptadores de la red PowerLine se hayan configurado con la misma contraseña de red. La contraseña de red debe ser idéntica para que puedan comunicarse entre sí. Consulte

“Configuración de la seguridad avanzada” en la página 8 o “Uso de la utilidad” en la página 8.

La luz Ethernet no se enciende después de que conecte un dispositivo

Ethernet con cables al adaptador PowerLine. Siga estas instrucciones: 1. Asegúrese de que el cable de red Ethernet está conectado correctamente al adaptador. Los ajustes se aplican de inmediato a los adaptadores. Cierre la ventana para salir de la utilidad.

2. Asegúrese de que el cable de red Ethernet está conectado correctamente al dispositivo de red que va a conectar.

O bien: 1. Desconecte el adaptador de la toma de corriente. 2. Desconecte el cable de red Ethernet del adaptador. 3. Espere cinco segundos. 4. Vuelva a conectar el cable de red Ethernet al adaptador. 5. Vuelva a conectar el adaptador a la toma de corriente.

6. Si esta solución no funciona, asegúrese de que la toma de corriente funciona correctamente. Conecte un dispositivo diferente en la toma e intente encenderlo.

Resolución de problemas

Las luces parpadean y no sé lo que significa. Consulte la siguiente tabla sobre el comportamiento de las luces para diagnosticar el problema:

No me puedo conectar a los otros ordenadores de la red local ni a Internet.

Si no ha configurado la seguridad avanzada de la red PowerLine, siga estas instrucciones: 1. Localice el adaptador PowerLine conectado al ordenador que no puede conectarse. 2. En el lateral izquierdo del adaptador, use un objeto puntiagudo para mantener pulsado el botón de Standby/Reset (Modo de espera/ Reinicio) al menos diez segundos. Se restablecerán los parámetros predeterminados de fábrica. Si ha configurado la seguridad avanzada de la red PowerLine, compruebe lo siguiente: ••

Asegúrese de que todos los adaptadores de la red PowerLine se hayan configurado con la misma contraseña de red. La contraseña de red debe ser idéntica para que puedan comunicarse entre sí. Consulte

“Configuración de la seguridad avanzada” en la página 8 o “Uso de la utilidad” en la página 8. Si va a agregar un nuevo adaptador a una red PowerLine ya existente con una contraseña de red única, siga las instrucciones de "Uso de la utilidad" en la página 8.

Luz de conexión inalámbrica (solo PLW400) Configuración Wi-Fi protegida (solo PLW400)

No hay conexión a la red PowerLine

Parpadea rápidamente

Conectado a la red PowerLine

No hay conexión a la red Ethernet

Conectado a la red Ethernet

Sin conexión inalámbrica

Conexión inalámbrica activada

Conexión en curso (hasta dos minutos)

Parpadea rápidamente

Dispositivo encendido y listo

Parpadea rápidamente un momento

Predeterminado de fábrica (ambos modelos), reinicio del dispositivo desde el modo en espera (solo PLE400)

Parpadea rápidamente sin parar

Error de emparejamiento/del sistema

Dispositivo en modo en espera (solo

WEB Si no ha encontrado respuesta a sus dudas, consulte el sitio web de

Linksys en Linksys.com/support.

Conexión sencilla, reinicio (Reset)

PowerLine, Ethernet, alimentación

Características de seguridad Encriptación de enlace AES de 128 bits

Bits de clave de seguridad

Esquemas de modulación

Botones Configuración Wi-Fi protegida, conexión sencilla y reinicio (Reset)

Luces PowerLine, Ethernet, conexión inalámbrica, configuración Wi-Fi protegida, alimentación Características de seguridad Encriptación de enlace AES de 128 bits, WPA2, WPA, WEP Esquemas de modulación 1024/256/64/16/8 QAM, QPSK, BPSK, ROBO Compatibilidad con cliente de red Hasta 8 dispositivos PowerLine de cliente, hasta 32 dispositivos inalámbricos de cliente Requisitos del sistema operativo de la utilidad Windows 7/Vista/XP, Mac OS X v10.5 o superior

Temperatura de funcionamiento

0 a 40 ºC (32 a 104 ºF)

Temperatura de almacenamiento

De -20 a 70 °C (de -4 a 158 °F)

Certificación FCC, IC, CE, Wi-Fi, HomePlug AV

10% a 85%, sin condensación

Temperatura de funcionamiento

0 a 40 ºC (32 a 104 ºF)

5% a 90%, sin condensación

Temperatura de almacenamiento

De -20 a 70 °C (de -4 a 158 °F)

Humedad de funcionamiento

10% a 85%, sin condensación

Humedad de almacenamiento

5% a 90%, sin condensación

Humedad de funcionamiento

Humedad de almacenamiento

SSID predeterminado “CiscoXXXXX”, donde XXXXX son los últimos 5 dígitos del número de serie del adaptador

Condiciones ambientales

Dimensiones 113 × 73 × 33 mm (4,45 × 2,87 × 1,3 pulg.) Peso 158 g (5,6 onzas) Alimentación 100-240 V de CA, 50-60 Hz

Visite linksys.com/support para ponerse en contacto con el galardonado servicio de asistencia técnica permanente.
