BEDIENUNGSANLEITUNG PLWK400 LINKSYS

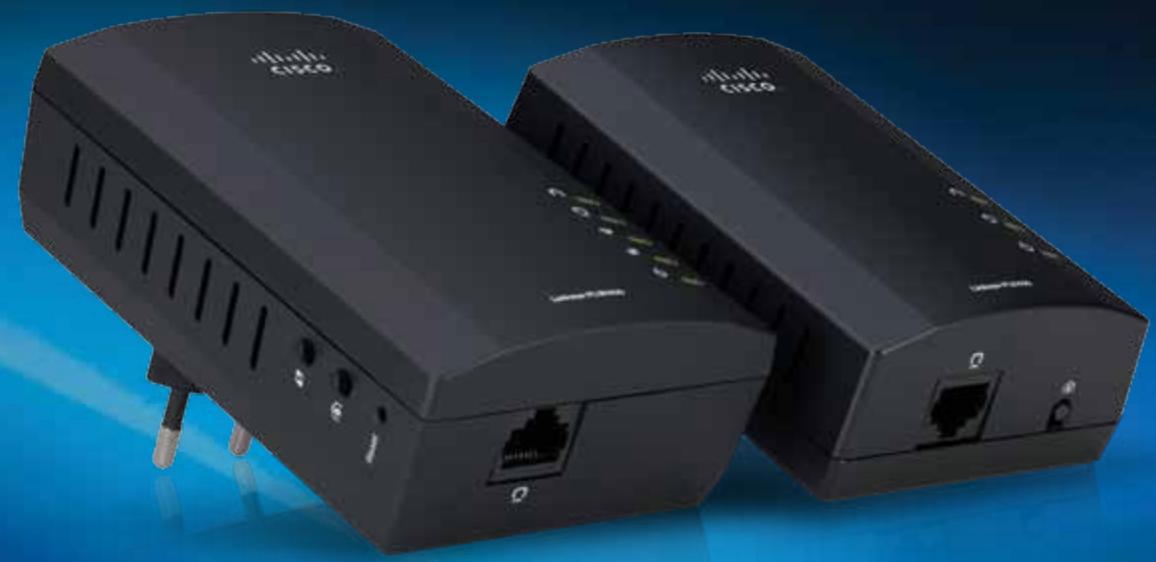

Linksys PLWK400 Übersicht Übersicht Vielen Dank, dass Sie sich für das Linksys Powerline Netzwerkadapter-Set entschieden haben. Diese Adapter bieten Ihnen eine einfache Einrichtung und Verbindung zu Wiredund Wireless-Netzwerkgeräten in Ihrem Heimnetzwerk. Sie benötigen mindestens zwei Powerline Adapter, um ein Powerline Netzwerk einzurichten. Dieses Set umfasst:

einen PLE400 Powerline Adapter mit einem Port

einen PLW400 Powerline Wireless-Adapter mit einem Port Verbinden Sie den PLE400 mit Ihrem Netzwerk-Router und den PLW400 mit einem Computer oder einem anderen Netzwerkgerät in einem beliebigen Zimmer des Hauses. Weitere Unterstützung erhalten Sie rund um die Uhr von unserem preisgekrönten Kundendienst unter Linksys.com/support. Powerline: Die Powerline-LED leuchtet auf, wenn der Adapter an das Powerline Netzwerk angeschlossen ist. Bei Netzwerkaktivität blinkt die LED. Eigenschaften Ethernet: Die Ethernet-LED leuchtet auf, wenn ein WiredNetzwerkgerät eingeschaltet und an den Ethernet-Port (NetzwerkPort) des Computers angeschlossen ist. Bei Netzwerkaktivität blinkt die LED. PLE400 Power: Die Power-LED (Netzstrom) leuchtet auf, wenn der Adapter eingeschaltet wird. Ethernet: Hierüber wird die Verbindung zu Computern oder anderen Wired-Netzwerkgeräten hergestellt. In einer Powerline Standardheimnetzwerkeinrichtung verbinden Sie dieses Gerät mit einem verfügbaren Ethernet-Port Ihres Routers. HomePlug-Taste für einfachen Verbindungsaufbau: Konfiguriert erweiterte Sicherheitseinstellungen (das Netzwerkpasswort) für das Powerline Netzwerk. Standby/Reset: Um die werksseitigen Standardeinstellungen wiederherzustellen (einschließlich der erweiterten Sicherheitseinstellungen und des Netzwerkpassworts), halten Sie die Standby/Reset-Taste mit einem spitzen Gegenstand mindestens zehn Sekunden lang gedrückt.

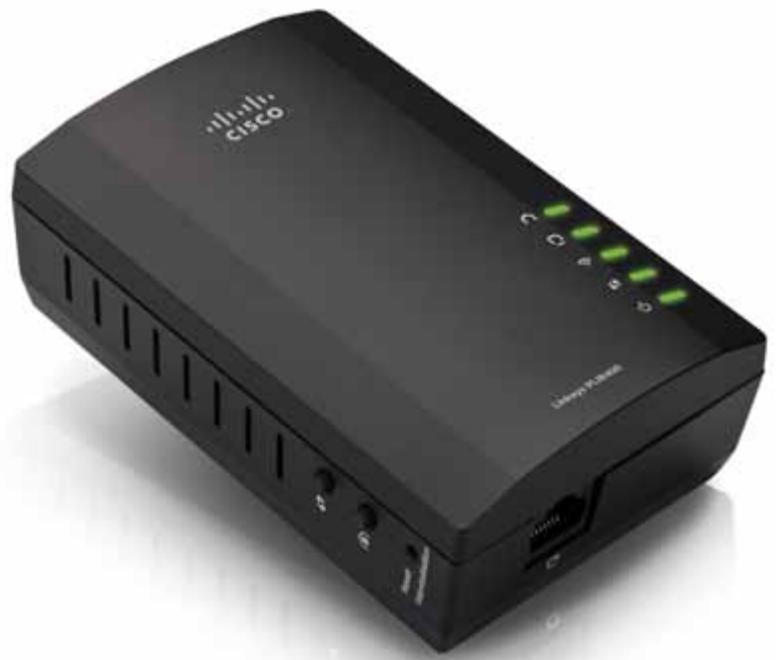

Linksys PLWK400 PLW400 Übersicht Wi-Fi Protected Setup-Taste: Ermöglicht die Verbindung mit anderen Wireless-Netzwerkgeräten, die über eine Wi-Fi Protected Setup-Taste verfügen. HomePlug Simple Connect-Taste (HomePlug-Taste für einfachen Verbindungsaufbau): Konfiguriert erweiterte Sicherheitseinstellungen (das Netzwerkpasswort) für das Powerline Netzwerk. Reset-Taste (leicht versenkt): Um die werksseitigen Standardeinstellungen wiederherzustellen (einschließlich der erweiterten Sicherheitseinstellungen und des Netzwerkpassworts), halten Sie die Reset-Taste mit einem spitzen Gegenstand mindestens zehn Sekunden lang gedrückt. Powerline-LED: Leuchtet auf, wenn der Adapter an das Powerline Netzwerk angeschlossen ist. Bei Netzwerkaktivität blinkt die LED. Ethernet-LED: Leuchtet auf, wenn ein Wired-Netzwerkgerät eingeschaltet und an den Ethernet-Port (Netzwerk-Port) des Computers angeschlossen ist. Bei Netzwerkaktivität blinkt die LED. Wireless-LED: Leuchtet auf, wenn ein Wireless-Netzwerkgerät mit Ihrem PLW400 verbunden ist. Wi-Fi Protected Setup™-LED: Blinkt, wenn sich ein WirelessNetzwerkgerät über Wi-Fi Protected Setup mit Ihrem PLW400 verbindet. Power-LED: Leuchtet auf, wenn der Adapter mit einer aktiven Steckdose verbunden ist. Ethernet-Port: Sie können diesen Port über ein Netzwerkkabel (Ethernetkabel) mit einem Wired-Netzwerkgerät verbinden.

Linksys PLWK400 Übersicht Funktionsweise von Powerline Netzwerken Stromleitungen versorgen die Steckdosen in jedem Zimmer Ihrer Wohnung oder Ihres Büros mit Strom. Bei einem herkömmlichen Wired-Ethernet-Netzwerk werden Wired-Netzwerkgeräte mithilfe von Ethernet-Netzwerkkabel mit dem Netzwerk verbunden. Bei einem Powerline Netzwerk werden die vorhandenen Stromleitungen als Netzwerkkabel genutzt. Um Ihr eigenes Powerline Netzwerk zu erstellen, benötigen Sie mindestens zwei Powerline Adapter. Jedes Gerät in Ihrem Powerline Netzwerk muss an einen Powerline Adapter angeschlossen werden (über Wired- oder Wireless-Verbindung).

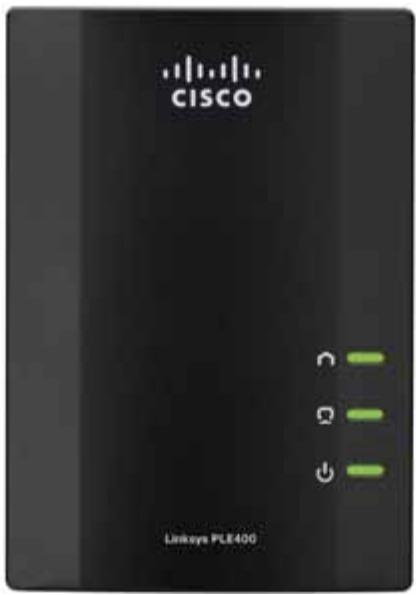

Der PLE400 hat einen Ethernet-Port. Eines dieser Geräte wird typischerweise in einem Powerline Netzwerk verwendet, um den Wireless-Router Ihres Netzwerks mit dem Stromnetz in Ihrer Wohnung zu verbinden.

Der PLW400 verfügt über einen Ethernet-Port und einen Access Point. An diesem können Sie ein Wired-Gerät und mehrere Wireless-Geräte anschließen. Wenn Sie ein Powerline Netzwerk zu einem vorhandenen Netzwerk hinzufügen, bleiben die Verbindungen zwischen Internet, Modem und Router gleich. Beispielinstallation Dieses Diagramm zeigt ein einfaches Powerline Netzwerk in einem Haus. Der Router im ersten Stock ist mit dem PLE400 verbunden, der an eine Steckdose angeschlossen ist. Im Erdgeschoss teilen sich die Spielkonsole und der Computer den PLW400, der an eine Steckdose angeschlossen ist. Router Modem PLE400

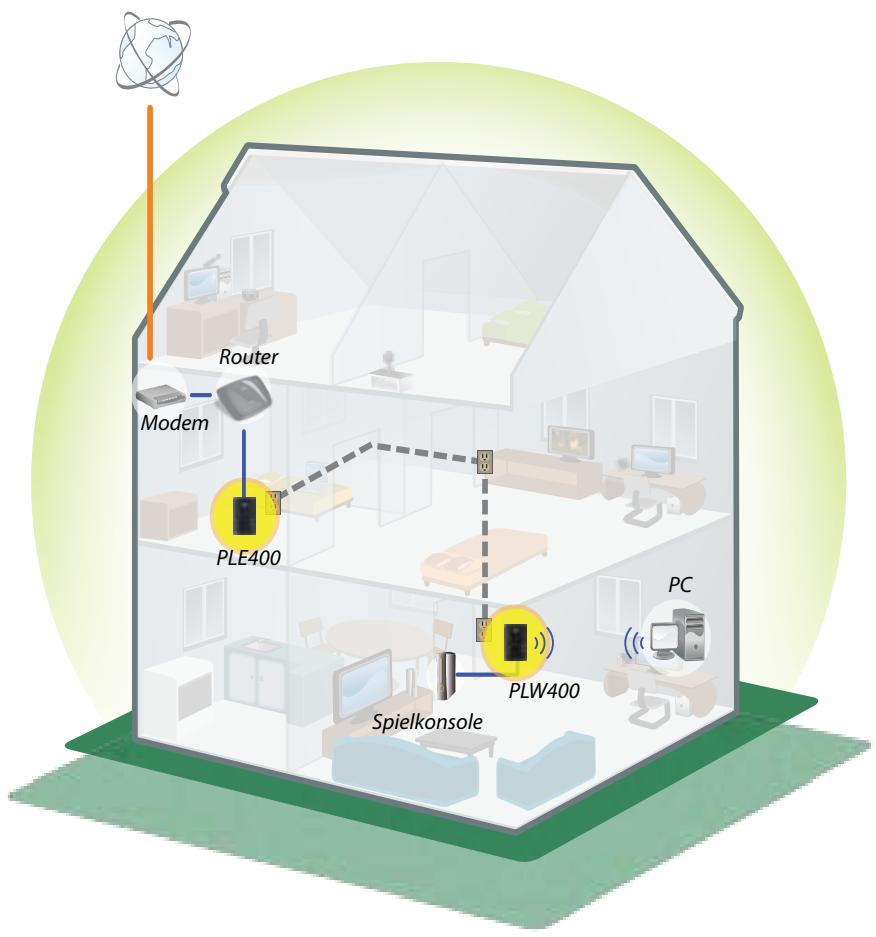

PLW400 Spielkonsole Der Router erweitert Ihr lokales Netzwerk über die Stromleitungen des Hauses, sodass Spielkonsole und Computer im Wohnzimmer ebenfalls angeschlossen sind. Ihre Computer und anderen Netzwerkgeräte können gleichzeitig auf das Internet und auf Drucker zugreifen, und es können Dateien von einem Gerät auf ein anderes verschoben werden. So können Sie im Wohnzimmer bequem online spielen – über die HighspeedInternetverbindung von Router und Modem im ersten Stock.

Linksys PLWK400 Installation der Adapter Installation der Adapter So geben Sie die Internetverbindung frei Um die Internetverbindung über das Powerline Netzwerk freizugeben, schließen Sie Ihren Router an das Powerline Netzwerk an (in der Regel über einen Powerline Adapter mit einem Port, zum Beispiel den PLE400). Überblick über die Installation So richten Sie das Powerline Netzwerk ein:

Stellen Sie sicher, dass Sie eine funktionierende Internetverbindung und Heimnetzwerk haben.

Geben Sie die Internetverbindung für das Powerline Netzwerk frei.

Installieren Sie Powerline Adapter in der Nähe der Netzwerkgeräte, die Sie mit Ihrem Heimnetzwerk verbinden möchten.

Vergewissern Sie sich, dass die Wireless-Geräte, die Sie mit dem PLW400 verbinden möchten, über eine funktionierende Wireless-Funktion verfügen. Dieses lässt sich ganz leicht testen: Verbinden Sie zunächst das Wireless-Netzwerkgerät in der Nähe des Routers mit dem Wireless-Router. So schließen Sie Ihren Wireless-Router an das Powerline Netzwerk an:

1. Schließen Sie Ihren PLE400 (oder einen anderen Powerline Adapter mit einem

Port) an eine Steckdose in der Nähe des Wireless-Routers an. Die Power-LED des Adapters leuchtet auf.

2. Schließen Sie das im Lieferumfang enthaltene Ethernet-Netzwerkkabel an

den Port des Adapters und an einen freien Port auf der Rückseite des WirelessRouters an. Die Ethernet-LED des Adapters leuchtet auf. Jetzt können Sie Ihr Powerline Netzwerk im ganzen Haus nutzen. HINWEIS Informationen zu erweiterten Sicherheitseinstellungen finden Sie unter „Einrichten der erweiterten Sicherheitseinstellungen“ auf Seite 8. Tipps

Schließen Sie Powerline Adapter wenn möglich direkt an eine Wandsteckdose und nicht an ein Verlängerungskabel, eine Steckdosenleiste oder einen Überspannungsschutz an.

Wenn ein Powerline Adapter an eine Steckdosenleiste angeschlossen werden muss, stellen Sie sicher, dass keine anderen elektronischen Geräte an die gleiche Leiste angeschlossen sind.

Positionieren Sie den PLW400 nach Möglichkeit in der Nähe der zu verbindenden Wireless-Geräte.

Vermeiden Sie Hindernisse (z. B. Metallaktenschränke, Spiegel und dicke Wände) zwischen dem PLW400 und den zu verbindenden Wireless-Geräten.

Linksys PLWK400 Installation der Adapter Verbindungsherstellung mit Ihrem PLE400 Verbindungsherstellung mit Ihrem PLW400 Mit Ihrem PLE400 erhalten alle anderen Geräte in Ihrem Powerline Netzwerk Zugriff auf das Internet (siehe „So geben Sie die Internetverbindung frei“ oben). Sie können Ihren PLE400 alternativ auch an einem beliebigen anderen Ort in Ihrem zuhause installieren, wenn Sie einen anderen Powerline Adapter zur Freigabe der Internetverbindung verwenden. Sobald der vorhandene Netzwerkrouter mit einem Powerline Adapter verbunden ist, können Sie Ihren PLW400 an anderen Stellen des Hauses installieren TIPP Sie können auch alle Linksys Powerline Geräte über das Konfigurationsdienstprogramm einrichten und konfigurieren. Weitere Informationen finden Sie unter „Verwenden des Dienstprogramms“ auf Seite 8. TIPP Sie können auch alle Linksys Powerline Geräte über das Konfigurationsdienstprogramm einrichten und konfigurieren. Weitere Informationen finden Sie unter „Verwenden des Dienstprogramms“ auf Seite 8. So stellen Sie eine Verbindung mit Ihrem PLW400 her:

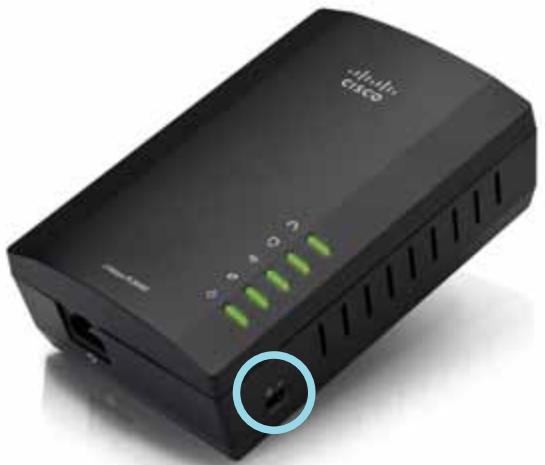

1. Vergewissern Sie sich, dass der Netzschalter auf der rechten Seite auf I (an) steht.

So fügen Sie einen PLE400 zu Ihrem Powerline Netzwerk hinzu:

1. Schließen Sie den Adapter an eine Steckdose in der Nähe der Netzwerkgeräte an,

zu denen Sie eine Verbindung herstellen möchten. Die Power-LED des Adapters leuchtet auf. Die Powerline LED blinkt, bis eine Verbindung mit einem zweiten Powerline Adapter hergestellt wurde.

2. Schließen Sie das Netzwerkkabel des Netzwerkgeräts an einen verfügbaren Port

am Powerline Adapter an. Die Ethernet-LED blinkt zunächst und leuchtet dann konstant, sobald die Verbindung hergestellt wurde.

2. Wenn Sie die Sicherheitseinstellungen für Ihr Heimnetzwerk bereits konfiguriert

haben (empfohlen): a. Schließen Sie den PLW400 an eine Steckdose in der Nähe Ihres HauptWireless-Routers an. b. Halten Sie die Wi-Fi Protected Setup -Taste auf dem PLW400 mindestens eine Sekunde lang gedrückt, bis die Wi-Fi Protected Setup-LED blinkt.

Drücken Sie innerhalb von zwei Minuten auf Ihrem Wireless-Router die WiFi Protected Setup- -Taste. Der PLW400 ruft die Sicherheitseinstellungen vom Router ab und verbindet sich mit Ihrem Wireless-Netzwerk.

Linksys PLWK400 Verwenden des Dienstprogramms 3. Schließen Sie Ihren PLW400 an eine Steckdose in der Nähe der WirelessNetzwerkgeräte an, zu denen Sie eine Verbindung herstellen möchten. Für gewöhnlich wird dieser Bereich vom Router Ihres Wireless-Heimnetzwerks nur unzureichend abgedeckt. Die Powerline LED blinkt zunächst und leuchtet konstant, sobald die Verbindung mit dem restlichen Powerline Netzwerk hergestellt wurde. Sie können nun in der Nähe des PLE400 auf Ihr Wireless-Heimnetzwerk zugreifen. 4. Verbinden Sie das Wireless-Netzwerkgerät wie gewohnt mit dem WirelessNetzwerk. Anweisungen dazu finden Sie im Benutzerhandbuch zu Ihrem Wireless-Netzwerkgerät. Die Wireless-LED des PL400 blinkt zunächst und leuchtet konstant, sobald sich ein Wireless-Netzwerkgerät erfolgreich verbunden hat. Verwenden des Dienstprogramms Wenn Sie Schwierigkeiten beim Anschließen der Adapter über das Wi-Fi-Protected Setup haben oder erweiterte Optionen einrichten möchten, verwenden Sie das Konfigurationsdienstprogramm. So installieren Sie das Dienstprogramm für die Konfiguration:

1. Verbinden Sie einen Ethernet-Port des Computers mithilfe des mitgelieferten

Kabels mit dem Ethernet-Port des PLW400.

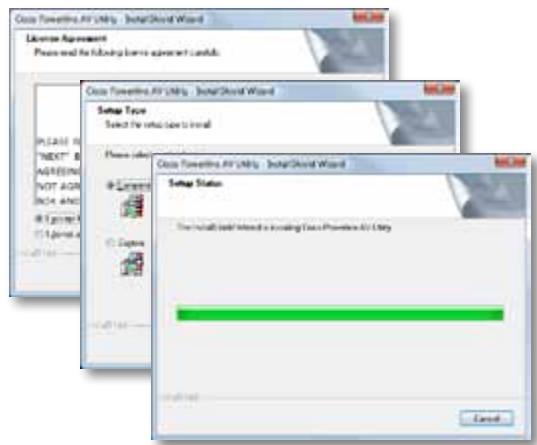

2. Legen Sie die Setup-CD in das CD-ROM- oder DVD-Laufwerk des Computers ein

und folgen Sie den Anweisungen auf Ihrem Bildschirm. Einrichten der erweiterten Sicherheitseinstellungen HINWEIS Die Internetverbindung der Geräte, die an die Powerline Adapter angeschlossen sind, wird während der Einrichtung der Sicherheitseinstellung vorübergehend unterbrochen.

konfigurieren Sie Sicherheitseinstellungen: Ihren Netzwerkadapter mit erweiterten

1. Halten Sie die HomePlug Simple Connect

-Taste (HomePlug-Taste für einfachen Verbindungsaufbau) an einem der Powerline Adapter, auf dem bereits erweiterte Sicherheitseinstellungen vorgenommen wurden, für mindestens eine Sekunde gedrückt, bis die Powerline LED beginnt, langsam zu blinken.

2. Halten Sie an Ihrem PLW400 die HomePlug-Taste für einfachen Verbindungsaufbau

- für mindestens eine Sekunde gedrückt, bis die Powerline LED beginnt, langsam zu blinken. Wenn die LED aufhört zu blinken, wurde der neue Netzwerkschlüssel für den PLW400 freigegeben. HINWEIS Die Internetverbindung der mit den Adaptern verbundenen Geräte wird innerhalb von fünf Minuten wiederhergestellt. So nutzen Sie das Dienstprogramm für die Konfiguration:

1. Nach Installation des Dienstprogramms:

Auf Windows-Systemen: a. Klicken Sie auf Start, Alle Programme, Cisco Systems und dann auf das Dienstprogramm für den Cisco Powerline AV. Das Dienstprogramm wird geöffnet. Auf einem Computer mit Mac OS X: a. Öffnen Sie den Ordner Anwendungen und klicken Sie danach auf das Symbol Cisco Powerline AV-Dienstprogramm. Das Dienstprogramm wird geöffnet.

Linksys PLWK400 HINWEIS Wenn Sie versuchen, die Einstellungen eines Powerline Geräts von einem Computer aus zu ändern, der nicht direkt über ein Kabel mit diesem Gerät verbunden ist, werden Sie zur Eingabe eines Passworts aufgefordert. Sie finden das Gerätepasswort auf der Rückseite des Geräts. Verwenden des Dienstprogramms

4. Klicken Sie auf die Registerkarte Quality of Service (Servicequalität), um

festzulegen, wie das Netzwerk der Netzwerkbandbreite Prioritäten zuweist.

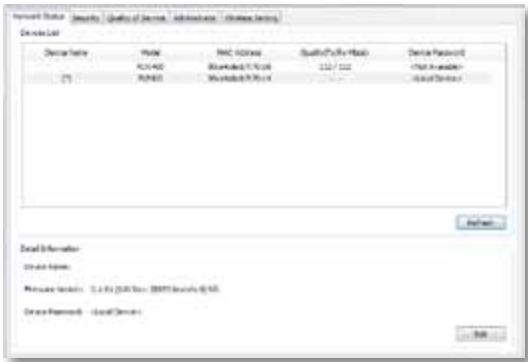

2. Klicken Sie auf die Registerkarte Network Status (Netzwerkstatus), um Details

zu den Powerline Adaptern anzuzeigen, die mit Ihrem Netzwerk verbunden sind.

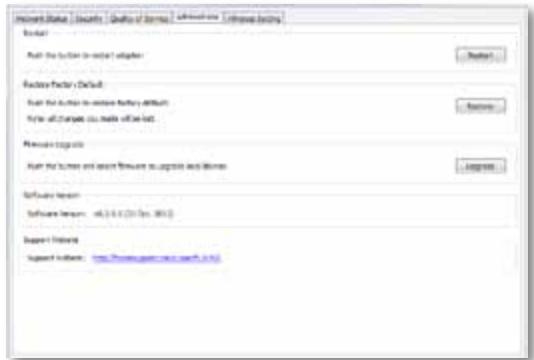

5. Klicken Sie auf die Registerkarte Administrator, um einen Adapter neu zu

starten, die Werkseinstellungen wiederherzustellen oder die Firmware des Adapters zu aktualisieren.

• • Wenn ein verbundener Adapter hier nicht aufgelistet ist, klicken Sie auf Refresh (Aktualisieren).
• • Um Informationen für einen der aufgeführten Adapter zu ändern, wählen Sie diesen aus und klicken Sie auf Edit (Bearbeiten).

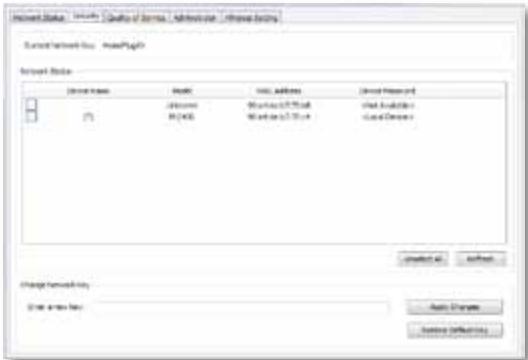

3. Klicken Sie auf die Registerkarte Security (Sicherheit), um den Netzwerkschlüssel

für jedes Gerät manuell zu ändern. Wenn Sie die Einstellung auf den Standardschlüssel zurücksetzen müssen, klicken Sie auf Restore Default Key (Standardschlüssel wiederherstellen).

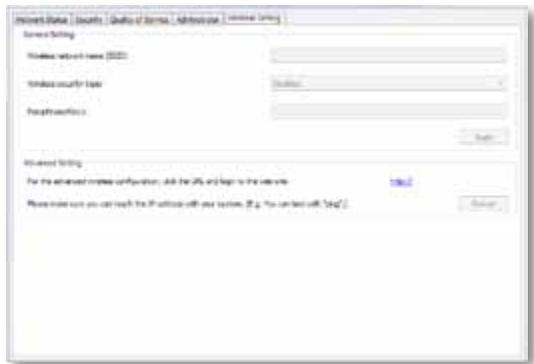

6. Klicken Sie auf die Registerkarte Wireless Settings (Wireless-Einstellungen),

um den Wireless-Netzwerknamen (SSID), den Wireless-Sicherheitstyp oder das Passwort/den Schlüssel zu ändern. Fehlerbehebung Fehlerbehebung Ihr Netzwerk erkennt Ihr Wireless-Netzwerkgerät nicht. Versuchen Sie Folgendes: Die Einstellungen werden sofort auf die Adapter angewendet. Schließen Sie das Fenster, um das Dienstprogramm zu verlassen.

Prüfen Sie, ob das Wireless-Gerät eingeschaltet und die Wireless-Netzwerkfunktion aktiviert ist.

Positionieren Sie den PLW400 nach Möglichkeit in der Nähe der zu verbindenden Wireless-Geräte.

Vermeiden Sie Hindernisse (z. B. Metallaktenschränke, Spiegel und dicke Wände) zwischen dem PLW400 und den zu verbindenden Wireless-Geräten. Wenn Sie die erweiterten Sicherheitseinstellungen für das Powerline Netzwerk eingerichtet haben, prüfen Sie Folgendes:

Prüfen Sie, ob alle Adapter im Powerline Netzwerk mit demselben Netzwerkpasswort konfiguriert worden sind. Das Netzwerkpasswort muss bei allen Adaptern identisch sein, damit sie miteinander kommunizieren können. Weitere Informationen finden Sie unter „Einrichten der erweiterten Sicherheitseinstellungen“ auf Seite 8 oder „Verwenden des Dienstprogramms“ auf Seite 8. Die Ethernet-LED leuchtet nicht auf, nachdem Sie ein Wired-Ethernet-Gerät mit dem Powerline Adapter verbunden haben. Führen Sie die folgenden Schritte aus:

1. Prüfen Sie, ob das Ethernet-Netzwerkkabel ordnungsgemäß an den Adapter

2. Prüfen Sie, ob das Ethernet-Netzwerkkabel ordnungsgemäß an das

entsprechende Netzwerkgerät angeschlossen ist. Oder:

1. Trennen Sie den Adapter vom Stromanschluss.

2. Trennen Sie das Ethernet-Netzwerkkabel vom Adapter.

3. Warten Sie fünf Sekunden.

4. Schließen Sie das Ethernet-Netzwerkkabel wieder an den Adapter an.

5. Schließen Sie den Adapter wieder an das Stromnetz an.

6. Wenn das Problem dadurch nicht behoben wird, prüfen Sie, ob die Steckdose

ordnungsgemäß funktioniert. Schließen Sie ein anderes Gerät an die Steckdose an, und versuchen Sie, es einzuschalten. Fehlerbehebung Die LEDs blinken, und ich weiß nicht, was das bedeutet. Informationen zur Problemdiagnose finden Sie in der folgenden Tabelle: Sie können keine Verbindung zu anderen Computern in Ihrem Netzwerk oder zum Internet herstellen. Wenn Sie keine erweiterten Sicherheitseinstellungen für das Powerline Netzwerk eingerichtet haben, folgen Sie diesen Anweisungen: Powerline-LED

1. Lokalisieren Sie den Powerline Adapter an dem Computer, zu dem keine

Verbindung hergestellt werden kann.

2. Halten Sie die Standby/Reset-Taste auf der linken Seite des Adapters mit einem

spitzen Gegenstand mindestens zehn Sekunden lang gedrückt. Dadurch werden die Werkseinstellungen des Routers wiederhergestellt. Wenn Sie die erweiterten Sicherheitseinstellungen für das Powerline Netzwerk eingerichtet haben, prüfen Sie Folgendes:

Prüfen Sie, ob alle Adapter im Powerline Netzwerk mit demselben Netzwerkpasswort konfiguriert worden sind. Das Netzwerkpasswort muss bei allen Adaptern identisch sein, damit sie miteinander kommunizieren können. Weitere Informationen finden Sie unter „Einrichten der erweiterten Sicherheitseinstellungen“ auf Seite 8 oder „Verwenden des Dienstprogramms“ auf Seite 8. Wenn Sie einem bereits vorhandenen Powerline Netzwerk einen neuen Adapter mit einem eindeutigen Netzwerkpasswort hinzufügen, folgen Sie den Anweisungen unter „Verwenden des Dienstprogramms“ auf Seite 8. Ethernet-LED Wireless-LED (nur PLW400) Wi-Fi Protected Setup (nur PLW400) Power-LED Aus Keine Verbindung zum Powerline Netzwerk Blinkt schnell Daten werden gesendet/empfangen Blinkt langsam Kopplung Leuchtet konstant Verbindung mit Powerline Netzwerk hergestellt Aus Keine Verbindung zum Ethernet-Netzwerk Blinkt Daten werden gesendet/empfangen Leuchtet konstant Verbindung mit Ethernet-Netzwerk hergestellt Aus Wireless-Gerät nicht verbunden Leuchtet konstant Wireless aktiviert Blinkt Daten werden gesendet/empfangen Blinkt langsam Verbindung wird aufgebaut (bis zu zwei Minuten) Blinkt schnell Verbindungsfehler. Leuchtet konstant Verbindung erfolgreich hergestellt. Aus Gerät ist ausgeschaltet Leuchtet konstant Gerät ist eingeschaltet und betriebsbereit Blinkt kurzfristig schnell Standardwerkseinstellung (beide Modelle), Geräteaktivierung aus dem Standby-Modus (nur PLE400) Blinkt kontinuierlich schnell Kopplungsfehler/Systemfehler Blinkt langsam Gerät im Standby-Modus (nur PLE400) WEB Wenn Ihre Fragen hier nicht beantwortet wurden, finden Sie weitere Informationen auf der Linksys Support-Website Linksys.com/support.

Linksys PLWK400 Spezifikationen Spezifikationen Modell PLE400 Standards HomePlug AV, 802.3, 802.3u Ports Fast Ethernet (10/100) Tasten Easy Connect, Reset LEDs Powerline, Ethernet, Power Sicherheitsmerkmale 128-Bit-AES-Link-Verschlüsselung Sicherheitsschlüssel/Bit 128 Bit Modulationen

Netzwerk-Client-Support Bis zu 8 Powerline Client-Geräte, bis zu 32 WirelessClient-Geräte Betriebssystemanforderungen Dienstprogramm Standard-SSID Windows 7/Vista/XP, Mac OS X v10.5 oder höher “CiscoXXXXX”, wobei XXXXX die letzten fünf Ziffern der Seriennummer des Adapters darstellt. Abmessungen 101,9 × 71,9 × 52,4 mm Gewicht 116 g Betriebsbedingungen Betriebsspannung 100-240 V (Wechselstrom), 50-60 Hz Abmessungen 113 × 73 × 33 mm Zertifizierung FCC, IC, CE, HomePlug AV Gewicht 158 g Betriebstemperatur 0 ºC bis 40 ºC Betriebsspannung 100-240 V (Wechselstrom), 50-60 Hz Lagertemperatur -20 ºC bis 70 ºC Zertifizierungen FCC, IC, CE, Wi-Fi, HomePlug AV Luftfeuchtigkeit bei Betrieb 10 % bis 85 %, nicht kondensierend Betriebstemperatur 0 ºC bis 40 ºC Lagerfeuchtigkeit 5 % bis 90 %, nicht kondensierend Lagertemperatur -20 ºC bis 70 ºC Luftfeuchtigkeit bei Betrieb 10 % bis 85 %, nicht kondensierend Lagerfeuchtigkeit 5 % bis 90 %, nicht kondensierend
