PWS8-125CE - γωνιακός τροχός BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Γωνιακός τροχός
Μάρκα	BOSCH
Μοντέλο	PWS8-125CE
Απορροφούμενη ισχύς	800 W
Ισχύς εξόδου	420 W
Ταχύτητα χωρίς φορτίο	2.800 – 11.000 σ.α.λ.
Μέγιστη διάμετρος δίσκων	125 mm
Σπείρωμα ατράκτου	M 14
Constant-Electronic	Ναι
Προεπιλογή ταχύτητας	Ναι (τροχός προρρύθμισης 6 θέσεων)
Προστασία υπερφόρτωσης	Ναι
Βάρος (χωρίς εξαρτήματα)	1,50 kg
Κατηγορία προστασίας	II (διπλή μόνωση)
Στάθμη ηχητικής πίεσης	88 dB(A)
Στάθμη ηχητικής ισχύος	101 dB(A)
Δόνηση (χεριού-βραχίονα, με αντικραδασμική λαβή)	< 2,5 m/s²
Τροφοδοσία	220-240 V, 50/60 Hz
Χρήση	Λείανση, κοπή, τρίψιμο, βούρτσισμα (με κατάλληλα εξαρτήματα)
Συντήρηση	Καθαρίζετε τακτικά τα ανοίγματα ψύξης
Ασφάλεια	Υποχρεωτική προστατευτική κάλυψη και πρόσθετη λαβή· φοράτε γυαλιά και ωτοασπίδες
Περιλαμβανόμενα εξαρτήματα	Προστατευτική κάλυψη, πρόσθετη λαβή, κλειδί με πείρους

Συχνές ερωτήσεις - PWS8-125CE BOSCH

Ποια είναι η ισχύς του γωνιακού τροχού PWS8-125CE;

Η απορροφούμενη ισχύς είναι 800 W και η ισχύς εξόδου 420 W, που προσφέρει σταθερή απόδοση χάρη στο Constant-Electronic.

Ποια είναι η μέγιστη ταχύτητα περιστροφής;

Η ταχύτητα χωρίς φορτίο κυμαίνεται από 2.800 έως 11.000 σ.α.λ.. Μπορείτε να προεπιλέξετε την ταχύτητα με τον τροχό προρρύθμισης (6 θέσεις).

Ποια διάμετρο δίσκου μπορώ να χρησιμοποιήσω;

Η μέγιστη διάμετρος δίσκων είναι 125 mm. Η οπή πρέπει να αντιστοιχεί στη φλάντζα στερέωσης M14 ή M10 ανάλογα με το εξάρτημα.

Πώς ρυθμίζεται η ταχύτητα;

Χρησιμοποιήστε τον τροχό προρρύθμισης (2) που βρίσκεται στη συσκευή. Περιστρέψτε τον για να επιλέξετε την ταχύτητα που αντιστοιχεί στο υλικό και στο εξάρτημα (π.χ. θέση 6 για λείανση, θέση 1 για στίλβωση).

Πώς τοποθετείται το προστατευτικό κάλυμμα;

Ανοίξτε τον μοχλό σύσφιξης (7), τοποθετήστε το κάλυμμα στο λαιμό της ατράκτου ευθυγραμμίζοντας τους κωδικούς έκκεντρους, στη συνέχεια περιστρέψτε το αριστερόστροφα μέχρι την επιθυμητή θέση. Κλείστε τον μοχλό. Βεβαιωθείτε ότι οι σπινθήρες δεν εκτοξεύονται προς εσάς.

Πώς χρησιμοποιείται το ταχυσύσφιγκτο παξιμάδι SDS-clic;

Βιδώστε το ταχυσύσφιγκτο παξιμάδι (11) περιστρέφοντάς το χειροκίνητα δεξιόστροφα αφού κλειδώσετε την άτρακτο με το πλήκτρο (4). Για να το χαλαρώσετε, περιστρέψτε τον ραβδωτό δακτύλιο αριστερόστροφα. Μη χρησιμοποιείτε ποτέ πένσα σε μπλοκαρισμένο παξιμάδι.

Τι να κάνετε σε περίπτωση υπερφόρτωσης;

Ο κινητήρας σταματά αυτόματα. Μειώστε αμέσως την καταπόνηση και αφήστε τη συσκευή να λειτουργήσει χωρίς φορτίο στη μέγιστη ταχύτητα για περίπου 30 δευτερόλεπτα για να κρυώσει.

Μπορώ να χρησιμοποιήσω αυτόν τον γωνιακό τροχό για κοπή πέτρας;

Ναι, με έναν διαμαντένιο δίσκο κοπής και τον οδηγό φορείο (εξάρτημα). Χρησιμοποιήστε εγκεκριμένη αναρρόφηση σκόνης και φοράτε μάσκα κατά της σκόνης. Η χρήση του φορείου είναι υποχρεωτική για την πέτρα.

Ποια είναι τα συνιστώμενα εξαρτήματα;

Συνιστώνται γνήσια εξαρτήματα Bosch: δίσκοι λείανσης, κοπής, δίσκος με πτερύγια, ελαστικός δίσκος τριψίματος, βούρτσες κάλυκα, αντικραδασμική λαβή, προστατευτικό χεριού και οδηγός φορείο για πέτρα.

Πώς καθαρίζω και συντηρώ τη συσκευή;

Αποσυνδέετε πάντα τη συσκευή πριν από τον καθαρισμό. Καθαρίζετε τακτικά τα ανοίγματα ψύξης με πεπιεσμένο αέρα για να αποφύγετε τη συσσώρευση αγώγιμης σκόνης. Εάν η μόνωση έχει υποστεί βλάβη, χρησιμοποιήστε διακόπτη διαρροής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PWS8-125CE BOSCH

Οδηγίες χρήσης

Οδηγίες λειτουργίας

Οδηγίες χρήσης

Οδηγίες σέρβις

Εγχειρίδιο οδηγιών

Οδηγίες χρήσης

Οδηγίες χρήσης

Οδηγίες λειτουργίας

Οδηγίες χρήσης

Οδηγίες χρήσης

Οδηγίες χρήσης

Οδηγίες χειρισμού

Οδηγίες χρήσης

Γερμανικά

Αγγλικά

Γαλλικά

Ισπανικά

Πορτογαλικά

Ιταλικά

Ολλανδικά

Δανικά

Σουηδικά

Νορβηγικά

Φινλανδικά

Ελληνικά

Τουρκικά

BOSCH

Ιδέες που λειτουργούν.

• Ιδέες σε δράση.

PWS 700

PWS 7-100/115

PWS 7-125

PWS 720

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

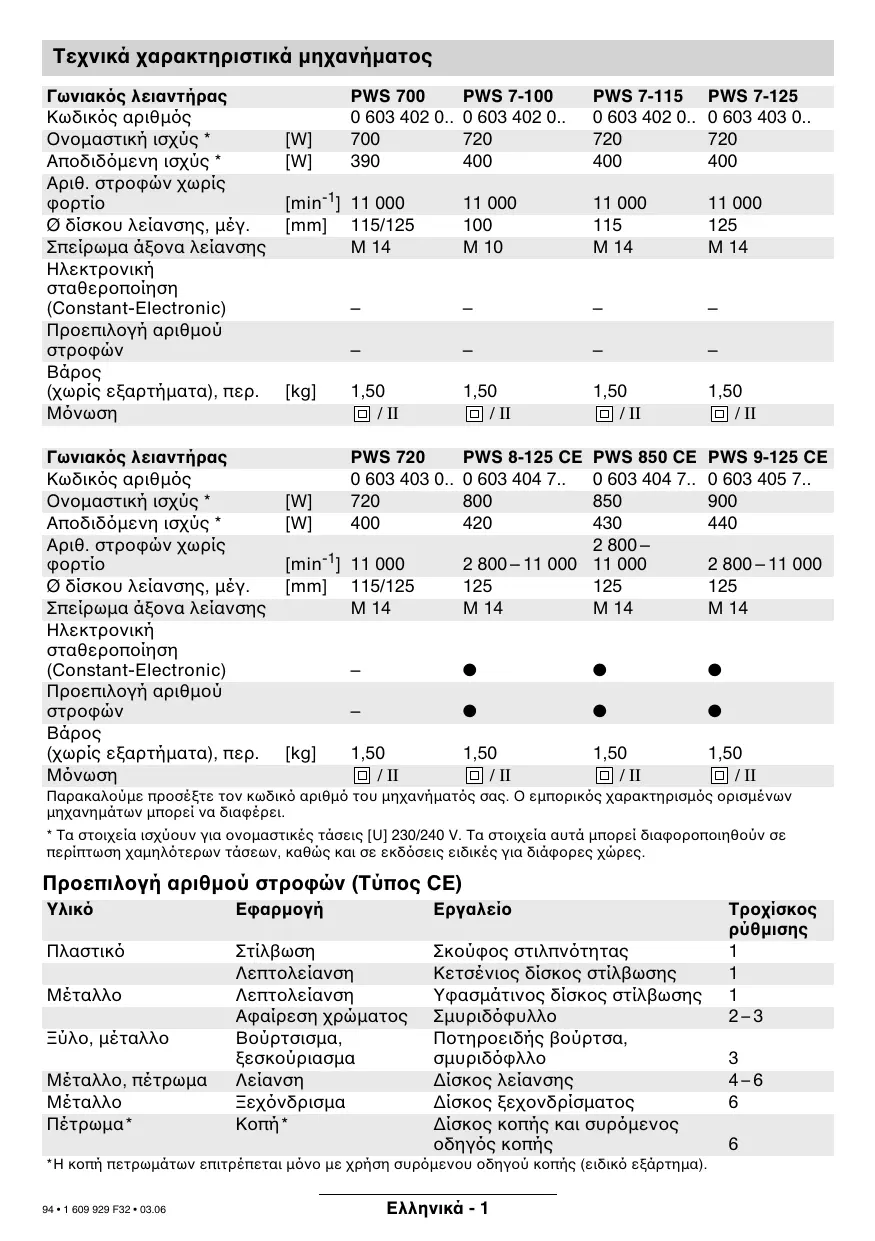

Χαρακτηριστικά συσκευής

Winkelschleifer		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestellnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Nennaufnahme *	[W]	700	720	720	720
Abgabeleistung *	[W]	390	400	400	400
Leerlaufdrehzahl	[mi:n-1]	11 000	11 000	11 000	11 000
Schleifscheiben-Ø, max.	[mm]	115/125	100	115	125
Schleifspindelgewinde		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Drehzahlvorwahr		-	-	-	-
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Winkelschleifer		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestellnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Nennaufnahme *	[W]	720	800	850	900
Abgabeleistung *	[W]	400	420	430	440
Leerlaufdrehzahl	[miin-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	115/125	125	125	125
Schleifspindelgewinde		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Drehzahlvorwahl		-	●	●	●
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Παρακαλούμε να λάβετε υπόψη τον αριθμό παραγγελίας της μηχανής σας. Οι εμπορικές ονομασίες για μεμονωμένες μηχανές ενδέχεται να διαφέρουν. * Οι τιμές ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Σε χαμηλότερες τάσεις και σε εκδόσεις ανά χώρα, αυτές οι τιμές ενδέχεται να διαφέρουν.

Προεπιλογή ταχύτητας περιστροφής (τύπος CE)

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppscheibe	6
Stein*	Trennen*	Trennscheibe und Führungsschlitten	6

*Η κοπή πετρωμάτων επιτρέπεται μόνο με οδηγό ολίσθησης (αξεσουάρ).

Προβλεπόμενη χρήση

Η συσκευή προορίζεται για κοπή, λείανση και βούρτσισμα μετάλλων και πετρωμάτων χωρίς χρήση νερού. Για την κοπή πετρωμάτων απαιτείται οδηγός ολίσθησης.

Για συσκευές με ηλεκτρονικό έλεγχο: Με επιτρεπόμενα λειαντικά εργαλεία, η συσκευή μπορεί να χρησιμοποιηθεί για λείανση και στίλβωση.

Πληροφορίες θορύβου και δονήσεων

Οι τιμές μέτρησης προσδιορίστηκαν σύμφωνα με το πρότυπο EN 50 144.

Η στάθμη θορύβου της συσκευής με στάθμιση Α είναι τυπικά: στάθμη ηχητικής πίεσης 88 dB (A); στάθμη ηχητικής ισχύος 101 dB (A). Φοράτε προστασία ακοής!

Η σταθμισμένη επιτάχυνση είναι τυπικά 5,0m / s²

Κατά τη χρήση της πρόσθετης λαβής με αποσβεστήρα δονήσεων, η δόνηση χεριού-βραχίονα στην πρόσθετη λαβή είναι τυπικά χαμηλότερη από 2,5m / s²

Στοιχεία συσκευής

1 Διακόπτης ενεργοποίησης/απενεργοποίησης 2 Περιστροφικός διακόπτης προεπιλογής ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Πρόσθετη λαβή 4 Κουμπί ασφάλισης ατράκτου 5 Άτρακτος λείανσης 6 Προστατευτικό κάλυμμα 7 Μοχλός σύσφιξης 8 Φλάντζα υποδοχής (για άτρακτο λείανσης M 14 με δακτύλιο O) 9 Δίσκος λείανσης/κοπής 10 Παξιμάδι σύσφιξης 11 Ταχυσύσφιγκτρο SDS-clic (για άτρακτο λείανσης M 14)* 12 Προστασία χεριού 13 Ελαστικός δίσκος λείανσης 14 Φύλλο λείανσης 15 Στρογγυλό παξιμάδι 16 Κυπελλοειδής βούρτσα 17 Οδηγός με προστατευτικό κάλυμμα αναρρόφησης 18 Διαμαντένιος δίσκος κοπής 19 Φλάντζα υποδοχής M 10 * Ο απεικονιζόμενος ή περιγραφόμενος εξοπλισμός δεν περιλαμβάνεται εν μέρει στον παραδοτέο εξοπλισμό.

Για την ασφάλειά σας

Η ασφαλής εργασία με τη συσκευή είναι δυνατή μόνο εάν διαβάσετε πλήρως τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας και ακολουθήσετε αυστηρά τις οδηγίες που περιέχονται σε αυτές.

Επιπλέον, πρέπει να τηρούνται οι γενικές υποδείξεις ασφαλείας στο συνημμένο φυλλάδιο. Πριν από την πρώτη χρήση, ζητήστε πρακτική εκπαίδευση.

Φοράτε προστατευτικά γυαλιά και προστασία ακοής. Για την ασφάλειά σας, φοράτε επίσης άλλο προστατευτικό εξοπλισμό, όπως προστατευτικά γάντια, σταθερά υποδήματα, κράνος και ποδιά. ■ Οι σκόνες που δημιουργούνται κατά την εργασία μπορεί να είναι επιβλαβείς για την υγεία, εύφλεκτες ή εκρηκτικές. Απαιτούνται κατάλληλα προστατευτικά μέτρα.

Για παράδειγμα: Ορισμένες σκόνες θεωρούνται καρκινογόνες. Χρησιμοποιήστε κατάλληλη αναρρόφηση σκόνης/ρινισμάτων και φοράτε μάσκα προστασίας από σκόνη.

Η σκόνη ελαφρού μετάλλου μπορεί να καεί ή να εκραγεί. Διατηρείτε πάντα καθαρό τον χώρο εργασίας, επειδή τα μείγματα υλικών είναι διαφορετικά επικίνδυνα. ■ Εάν το καλώδιο ρεύματος καταστραφεί ή κοπεί κατά την εργασία, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από την πρίζα. Μην χρησιμοποιείτε ποτέ τη συσκευή με κατεστραμμένο καλώδιο. Συσκευές που χρησιμοποιούνται σε εξωτερικούς χώρους πρέπει να συνδέονται μέσω διακόπτη διαρροής (FI) με μέγιστο ρεύμα διακοπής 30 mA. Μην χρησιμοποιείτε τη συσκευή σε βροχή ή υγρασία. ■ Κατά την εργασία, κρατάτε πάντα τη συσκευή σταθερά και με τα δύο χέρια και εξασφαλίστε σταθερή στάση. Ασφαλίστε το τεμάχιο εργασίας. Ένα τεμάχιο εργασίας που συγκρατείται με διατάξεις σύσφιξης ή μέγγενη είναι πιο ασφαλές από ό,τι με το χέρι σας. ■ Οδηγείτε πάντα το καλώδιο μακριά από τη συσκευή προς τα πίσω. Πριν αφήσετε τη συσκευή, απενεργοποιήστε την πάντα και περιμένετε έως ότου η συσκευή σταματήσει εντελώς. ■ Σε περίπτωση διακοπής ρεύματος ή όταν τραβηχτεί το φις, ξεκλειδώστε αμέσως τον διακόπτη ενεργοποίησης/απενεργοποίησης και φέρτε τον στη θέση απενεργοποίησης. Αυτό αποτρέπει μια ανεξέλεγκτη επανεκκίνηση.

Το εργαλείο μπορεί να χρησιμοποιηθεί για ξηρή κοπή/λείανση. Σε όλες τις εργασίες με το εργαλείο, πρέπει να είναι τοποθετημένη η πρόσθετη λαβή 3. Πιάστε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν το εξάρτημα εργασίας μπορεί να έρθει σε επαφή με κρυφά καλώδια ή με το ίδιο το καλώδιο τροφοδοσίας.

Η επαφή με ένα καλώδιο υπό τάση μπορεί να θέσει τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.

Χρησιμοποιήστε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε κρυφές γραμμές παροχής ή συμβουλευτείτε την τοπική εταιρεία παροχής. Η επαφή με ηλεκτρικά καλώδια μπορεί να προκαλέσει πυρκαγιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προκαλεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία. Για εργασίες με τροχούς λείανσης ή κοπής, πρέπει να είναι τοποθετημένο το προστατευτικό κάλυμμα 6. Για εργασίες με τον ελαστικό δίσκο λείανσης 13 ή με την κυπελλοειδή βούρτσα 16/δίσκο βούρτσας/δίσκο λείανσης με πτερύγια, συνιστάται η τοποθέτηση του προστατευτικού χεριού 12 (αξεσουάρ). Κατά την επεξεργασία πέτρας, χρησιμοποιήστε αναρρόφηση σκόνης. Ο απορροφητήρας πρέπει να είναι εγκεκριμένος για αναρρόφηση σκόνης πετρωμάτων. Για την κοπή πέτρας, πρέπει να χρησιμοποιείται οδηγός ολίσθησης. Υλικά που περιέχουν αμίαντο δεν επιτρέπεται να υποστούν επεξεργασία. Χρησιμοποιείτε μόνο λειαντικά εργαλεία των οποίων η επιτρεπόμενη ταχύτητα περιστροφής είναι τουλάχιστον ίση με την ταχύτητα περιστροφής χωρίς φορτίο του εργαλείου. Ελέγξτε τα λειαντικά εργαλεία πριν από τη χρήση. Το λειαντικό εργαλείο πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται ελεύθερα. Εκτελέστε δοκιμαστική λειτουργία τουλάχιστον 30 δευτερολέπτων χωρίς φορτίο. Μη χρησιμοποιείτε κατεστραμμένα, μη ισορροπημένα ή δονούμενα λειαντικά εργαλεία. Προστατέψτε το λειαντικό εργαλείο από κρούσεις, χτυπήματα και λίπη. Οδηγήστε το εργαλείο στο τεμάχιο εργασίας μόνο όταν είναι ενεργοποιημένο. Κρατήστε τα χέρια μακριά από περιστρεφόμενα λειαντικά εργαλεία. Προσέξτε την κατεύθυνση περιστροφής. Κρατάτε πάντα το εργαλείο έτσι ώστε οι σπίθες ή η σκόνη λείανσης να εκτοξεύονται μακριά από το σώμα.

Κατά τη λείανση μετάλλων δημιουργούνται σπινθήρες. Βεβαιωθείτε ότι δεν τίθενται σε κίνδυνο άτομα. Λόγω κινδύνου πυρκαγιάς, δεν πρέπει να υπάρχουν εύφλεκτα υλικά κοντά (περιοχή εκτόξευσης σπινθήρων). Προσοχή κατά τη χάραξη, π.χ. σε φέροντες τοίχους: Δείτε τις υποδείξεις για τη στατική. Το μπλοκάρισμα του δίσκου κοπής προκαλεί απότομη δύναμη αντίδρασης του εργαλείου. Σε αυτή την περίπτωση, απενεργοποιήστε αμέσως το εργαλείο. Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα στερέωσης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς. Μη χρησιμοποιείτε ποτέ δίσκους κοπής για λείανση. Μην ασκείτε πλευρική πίεση στους δίσκους κοπής. Ακολουθήστε τις οδηγίες του κατασκευαστή για τη συναρμολόγηση και τη χρήση του λειαντικού εργαλείου. Προσοχή! Το λειαντικό σώμα συνεχίζει να περιστρέφεται μετά την απενεργοποίηση του εργαλείου. Μη σφίγγετε το εργαλείο σε μέγγενη. Μην επιτρέπετε ποτέ σε παιδιά να χρησιμοποιούν το εργαλείο. Η Bosch μπορεί να εγγυηθεί την άρτια λειτουργία του εργαλείου μόνο εάν χρησιμοποιούνται τα γνήσια εξαρτήματα που προορίζονται για αυτό το εργαλείο.

Στατικές υποδείξεις

Οι εγκοπές σε φέροντες τοίχους υπόκεινται στο πρότυπο DIN 1053 Μέρος 1 ή σε εθνικούς κανονισμούς.

Αυτοί οι κανονισμοί πρέπει οπωσδήποτε να τηρούνται. Πριν από την έναρξη των εργασιών, συμβουλευτείτε τον υπεύθυνο στατικό, αρχιτέκτονα ή την αρμόδια διεύθυνση του έργου.

Τοποθέτηση προστατευτικών διατάξεων

Πριν από οποιαδήποτε εργασία στη συσκευή, αποσυνδέστε το φις από την πρίζα.

Προστατευτικό κάλυμμα

Για εργασίες με δίσκους λείανσης ή κοπής, πρέπει να τοποθετηθεί το προστατευτικό κάλυμμα 6.

Ανοίξτε τον μοχλό σύσφιξης 7.

Τοποθετήστε το προστατευτικό κάλυμμα 6 στον λαιμό του άξονα της κεφαλής της συσκευής, σύμφωνα με την εικόνα. Οι κωδικοί προεξοχές του προστατευτικού καλύμματος πρέπει να ταιριάζουν με τις αντίστοιχες εσοχές στον λαιμό του άξονα.

Σπρώξτε το προστατευτικό κάλυμμα πάνω στον λαιμό του άξονα μέχρι η φλάντζα του προστατευτικού καλύμματος να εφαρμόσει στη φλάντζα της συσκευής και οι κωδικοί προεξοχές να εισέλθουν στην περιφερειακή αυλάκωση του λαιμού του άξονα.

Στρέψτε το προστατευτικό κάλυμμα 6 αριστερόστροφα στην απαιτούμενη θέση (θέση εργασίας).

Ρυθμίστε το προστατευτικό κάλυμμα 6 έτσι ώστε να αποτρέπεται η εκτόξευση σπινθήρων προς τον χειριστή.

Υπόδειξη: Οι κωδικοί προεξοχές στο προστατευτικό κάλυμμα 6 εξασφαλίζουν ότι μπορεί να τοποθετηθεί μόνο το κατάλληλο προστατευτικό κάλυμμα για τον τύπο της συσκευής.

Η αποσυναρμολόγηση γίνεται με την αντίστροφη σειρά.

Πρόσθετη λαβή

■ Κατά τη διάρκεια οποιασδήποτε εργασίας με τη συσκευή, πρέπει να είναι τοποθετημένη η πρόσθετη λαβή 3.

Βιδώστε την πρόσθετη λαβή 3 δεξιά ή αριστερά στην κεφαλή της συσκευής, ανάλογα με τον τρόπο εργασίας.

Πρόσθετη λαβή με αποσβέστη κραδασμών

VIBRATION

CONTROL

Η πρόσθετη λαβή με αποσβέστη κραδασμών επιτρέπει εργασία με χαμηλούς κραδασμούς και συνεπώς πιο άνετη και ασφαλή εργασία.

Μην κάνετε καμία τροποποίηση στην πρόσθετη λαβή.

Μη χρησιμοποιείτε περαιτέρω μια κατεστραμμένη πρόσθετη λαβή.

Προστασία χεριού

Για εργασίες με τον ελαστικό δίσκο λείανσης 13 ή με την κυπελλοειδή βούρτσα 16/δίσκο βούρτσας/δίσκο λείανσης με πτερύγια, συνιστάται η τοποθέτηση της προστασίας χεριού 12 (αξεσουάρ). Η προστασία χεριού 12 στερεώνεται με την πρόσθετη λαβή 3.

Τοποθέτηση εργαλείων λείανσης

Πριν από οποιαδήποτε εργασία στη συσκευή, τραβήξτε το φις από την πρίζα.

Χρησιμοποιείτε μόνο εργαλεία λείανσης των οποίων η επιτρεπόμενη ταχύτητα περιστροφής είναι τουλάχιστον τόσο υψηλή όσο η ταχύτητα περιστροφής χωρίς φορτίο της συσκευής.

Οι δίσκοι λείανσης και κοπής γίνονται πολύ ζεστοί κατά την εργασία· μην τους αγγίζετε πριν κρυώσουν.

Καθαρίστε τον άξονα λείανσης και όλα τα εξαρτήματα που πρόκειται να τοποθετηθούν. Για να σφίξετε και να χαλαρώσετε τα εργαλεία λείανσης, ασφαλίστε τον άξονα λείανσης 5 με το κουμπί ασφάλισης του άξονα 4.

Πατήστε το πλήκτρο ασφάλισης ατράκτου 4 μόνο όταν ο άξονας λείανσης είναι ακίνητος!

Δίσκος λείανσης/κοπής

Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα στερέωσης 8 (M 14) ή 19 (M 10). Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς.

Όταν χρησιμοποιείτε δίσκο κοπής με διαμάντια, βεβαιωθείτε ότι το βέλος κατεύθυνσης περιστροφής στον δίσκο συμπίπτει με την κατεύθυνση περιστροφής της συσκευής (βέλος στην κεφαλή της συσκευής).

Η συναρμολόγηση φαίνεται στη σελίδα με τις εικόνες.

Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε το με το δίοδο κλειδί (βλέπε ενότητα «Ταχυσύσφιγξη παξιμαδιού»).

Φλάντζα στερέωσης για άξονα λείανσης M 14

Στη φλάντζα στερέωσης 8, γύρω από τον κεντρωτικό δακτύλιο, υπάρχει ένας δακτύλιος O (πλαστικό εξάρτημα).

Αν λείπει ο δακτύλιος O ή είναι κατεστραμμένος, πρέπει οπωσδήποτε να αντικατασταθεί (Αρ. παραγγελίας 1600 210 039) πριν από τη συναρμολόγηση της φλάντζας στερέωσης 8.

Φλάντζα στερέωσης για άξονα λείανσης M 10

Η φλάντζα στερέωσης 19 μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές. Για δίσκους κοπής με διαμάντια, πρέπει να τοποθετηθεί στον άξονα λείανσης 5 περιστραμμένη κατά 180°.

Η οπή του δίσκου κοπής με διαμάντια (Ø 20 mm) πρέπει να εφαρμόζει χωρίς διάκενο στον κεντρωτικό δακτύλιο της φλάντζας στερέωσης 19.

Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς.

Μετά τη συναρμολόγηση του εργαλείου λείανσης, πριν από τη χρήση, ελέγξτε ότι το εργαλείο λείανσης είναι σωστά τοποθετημένο και ότι περιστρέφεται ελεύθερα.

Δίσκος λείανσης με πτερύγια (δίσκος λείανσης με πέταλα)

(για άξονα λείανσης M 14)

Ανάλογα με την εφαρμογή, αφαιρέστε ενδεχομένως το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προστατευτικό χειρός 12. Τοποθετήστε τον ειδικό φλάντζα υποδοχής 8 (αξεσουάρ, αριθμός παραγγελίας 2 605 703 028) και τον δίσκο λείανσης με πτερύγια στον άξονα λείανσης 5. Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε το με το κλειδί δύο οπών.

Ελαστικός δίσκος λείανσης 13

Ανάλογα με την εφαρμογή, αφαιρέστε ενδεχομένως το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προστατευτικό χειρός 12.

Η συναρμολόγηση φαίνεται στη σελίδα με τις εικόνες.

Βιδώστε το στρογγυλό παξιμάδι 15 και σφίξτε το με το κλειδί δύο οπών.

Κυλινδρική βούρτσα 16 / Δισκοειδής βούρτσα

(για άξονα λείανσης M 14)

Ανάλογα με την εφαρμογή, αφαιρέστε ενδεχομένως το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προστατευτικό χειρός 12.

Το εργαλείο λείανσης πρέπει να βιδωθεί στον άξονα λείανσης 5 τόσο μακριά ώστε να εφάπτεται σταθερά στη φλάντζα του άξονα λείανσης στο τέλος του σπειρώματος του άξονα λείανσης. Σφίξτε με το κλειδί τύπου πιρουνιού.

Ταχυσύσφιγκτο παξιμάδι SDS-clic

(για άξονα λείανσης M 14)

Αντί για το παξιμάδι σύσφιξης 10, μπορεί να χρησιμοποιηθεί το ταχυσύσφιγκτο παξιμάδι 11 (αξεσουάρ). Τα εργαλεία λείανσης τοποθετούνται τότε χωρίς εργαλεία.

Το ταχυσύσφιγκτο παξιμάδι 11 πρέπει να χρησιμοποιείται μόνο για δίσκους λείανσης και κοπής.

Χρησιμοποιείτε μόνο άθικτο και σε καλή κατάσταση ταχυσύσφιγκτο παξιμάδι 11.

Κατά το βίδωμα, προσέξτε η πλευρά με την ένδειξη να μην είναι στραμμένη προς τον δίσκο λείανσης· το βέλος πρέπει να δείχνει στο σημάδι 20.

Ασφαλίστε τον άξονα λείανσης με το κουμπί ασφάλισης του άξονα 4. Σφίξτε το ταχυσφίχτη γυρίζοντας δυνατά τον δίσκο λείανσης δεξιόστροφα.

Ένας σωστά τοποθετημένος και άθικτος ταχυσφίχτης μπορεί να χαλαρώσει με το χέρι γυρίζοντας τον ραβδωτό δακτύλιο αριστερόστροφα.

Ποτέ μην χαλαρώνετε έναν σφιγμένο ταχυσφίχτη με πένσα· χρησιμοποιήστε το δίοπο κλειδί. Τοποθετήστε το δίοπο κλειδί όπως φαίνεται στην εικόνα.

Επιτρεπόμενα εργαλεία λείανσης

Μπορούν να χρησιμοποιηθούν όλα τα εργαλεία λείανσης που αναφέρονται σε αυτές τις οδηγίες χρήσης.

Η επιτρεπόμενη ταχύτητα περιστροφής [^-1] ή η περιφερειακή ταχύτητα [m / s] των χρησιμοποιούμενων εργαλείων λείανσης πρέπει να αντιστοιχεί τουλάχιστον στις τιμές του πίνακα.

Γι' αυτό, προσέχετε πάντα την επιτρεπόμενη ταχύτητα/περιφερειακή ταχύτητα στην ετικέτα των εργαλείων λείανσης.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Προσέξτε την τάση δικτύου: Η τάση της πηγής ρεύματος πρέπει να συμφωνεί με τα στοιχεία στην πινακίδα τύπου της συσκευής. Οι συσκευές που φέρουν ένδειξη 230 V μπορούν να λειτουργήσουν και στα 220 V.

Ενεργοποίηση/Απενεργοποίηση

Για να θέσετε τη συσκευή σε λειτουργία, σύρετε τον διακόπτη ενεργοποίησης/απενεργοποίησης 1 προς τα εμπρός.

Για να τον ασφαλίσετε, πιέστε τον διακόπτη ενεργοποίησης/απενεργοποίησης 1 προς τα κάτω μέχρι να κουμπώσει.

Για να απενεργοποιήσετε τη συσκευή, αφήστε τον διακόπτη ενεργοποίησης/απενεργοποίησης 1 ή πιέστε τον προς τα κάτω.

Δοκιμαστική λειτουργία!

Ελέγξτε τα λειαντικά εργαλεία πριν από τη χρήση. Το λειαντικό εργαλείο πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται ελεύθερα. Εκτελέστε δοκιμαστική λειτουργία τουλάχιστον 30 δευτερολέπτων χωρίς φορτίο. Μη χρησιμοποιείτε κατεστραμμένα, μη στρογγυλά ή δονούμενα λειαντικά εργαλεία.

Ηλεκτρονικά σταθερής ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Τα ηλεκτρονικά σταθερής ταχύτητας διατηρούν την ταχύτητα σχεδόν σταθερή στο ρελαντί και υπό φορτίο, εξασφαλίζοντας ομοιόμορφη απόδοση εργασίας.

Προστασία υπερφόρτωσης (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Σε περίπτωση υπερφόρτωσης, ο κινητήρας σταματά. Ανακουφίστε αμέσως το εργαλείο και αφήστε το να κρυώσει χωρίς φορτίο στη μέγιστη ταχύτητα ρελαντί για περίπου 30 δευτερόλεπτα.

Προεπιλογή ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Προεπιλέξτε την απαιτούμενη ταχύτητα με τον περιστροφικό διακόπτη 2 σύμφωνα με τον πίνακα στην ενότητα "Τεχνικά χαρακτηριστικά" (ενδεικτικές τιμές).

Υποδείξεις εργασίας

Σφίξτε το τεμάχιο εργασίας, εκτός αν είναι σταθερό από το ίδιο του το βάρος. Μην επιβαρύνετε το εργαλείο τόσο πολύ ώστε να σταματήσει. Οι δίσκοι λείανσης και κοπής γίνονται πολύ ζεστοί κατά την εργασία· μην τους αγγίζετε πριν κρυώσουν.

Λείανση με τραχύ δίσκο

Με γωνία κλίσης 30° έως 40° επιτυγχάνεται το καλύτερο αποτέλεσμα κατά την τραχιά λείανση. Κινήστε το εργαλείο μπρος-πίσω με μέτρια πίεση. Έτσι το τεμάχιο δεν υπερθερμαίνεται, δεν αποχρωματίζεται και δεν δημιουργούνται αυλακώσεις.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για τραχιά λείανση.

Δίσκος λείανσης με πτερύγια (φλάντζα λείανσης)

Με τον δίσκο λείανσης με πτερύγια (αξεσουάρ) μπορούν να υποστούν επεξεργασία και κυρτές επιφάνειες και προφίλ (λείανση περιγράμματος).

Οι δίσκοι λείανσης με πτερύγια έχουν σημαντικά μεγαλύτερη διάρκεια ζωής από τα φύλλα λείανσης, χαμηλότερα επίπεδα θορύβου και χαμηλότερες θερμοκρασίες λείανσης.

Κοπή με λειαντικό δίσκο

Κατά την κοπή με λειαντικό δίσκο μην πιέζετε, μην γέρνετε και μην κάνετε ταλαντώσεις. Εργαστείτε με μέτρια προώθηση προσαρμοσμένη στο υπό επεξεργασία υλικό.

Μην επιβραδύνετε τους δίσκους κοπής που περιστρέφονται ασκώντας πλευρική πίεση.

Σημαντική είναι η κατεύθυνση προς την οποία κόβετε.

Το μηχάνημα πρέπει πάντα να λειτουργεί με αντίθετη φορά περιστροφής· γι' αυτό μην το μετακινείτε προς την άλλη κατεύθυνση! Διαφορετικά υπάρχει κίνδυνος να εκτιναχθεί ανεξέλεγκτα από την τομή.

Κατά την κοπή προφίλ και τετράγωνων σωλήνων, ξεκινήστε καλύτερα από τη μικρότερη διατομή.

Κοπή πετρωμάτων

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο για ξηρή κοπή/ξηρή λείανση.

Χρησιμοποιήστε κατά προτίμηση δίσκο κοπής με διαμάντια. Για ασφάλεια έναντι της κλίσης, χρησιμοποιήστε τον οδηγό ολίσθησης 17 με ειδικό προστατευτικό κάλυμμα αναρρόφησης.

Λειτουργείτε το μηχάνημα μόνο με αναρρόφηση σκόνης. Επιπλέον, φοράτε μάσκα προστασίας από σκόνη.

Η ηλεκτρική σκούπα πρέπει να είναι κατάλληλη για αναρρόφηση σκόνης πετρωμάτων.

Η Bosch προσφέρει κατάλληλες ηλεκτρικές σκούπες.

Ενεργοποιήστε το μηχάνημα και τοποθετήστε το με το μπροστινό μέρος του οδηγού ολίσθησης πάνω στο τεμάχιο εργασίας.

Σπρώξτε το μηχάνημα με μέτρια προώθηση προσαρμοσμένη στο υπό επεξεργασία υλικό (εικόνα).

Κατά την κοπή ιδιαίτερα σκληρών υλικών, π.χ. σκυροδέματος με υψηλή περιεκτικότητα σε χαλαζία, ο δίσκος κοπής με διαμάντια μπορεί να υπερθερμανθεί και να υποστεί ζημιά. Ένας δακτύλιος σπινθήρων που περιστρέφεται με τον δίσκο κοπής με διαμάντια το υποδεικνύει σαφώς.

Σε αυτή την περίπτωση, διακόψτε τη διαδικασία κοπής και αφήστε τον δίσκο κοπής με διαμάντια να κρυώσει για λίγο χωρίς φορτίο, σε ταχύτητα ρελαντί.

Η αισθητή μείωση της προόδου κοπής και ο περιστρεφόμενος σπινθηροβόλος δακτύλιος είναι ενδείξεις ότι ο δίσκος κοπής με διαμάντια έχει στομώσει. Με σύντομες κοπές σε λειαντικό υλικό (π.χ. ασβεστόλιθο) μπορεί να ξαναακονιστεί.

Συντήρηση και καθαρισμός

Πριν από οποιαδήποτε εργασία στο μηχάνημα, βγάλτε το φις από την πρίζα.

Διατηρείτε πάντα καθαρό το μηχάνημα και τις σχισμές εξαερισμού για να εργάζεστε καλά και με ασφάλεια.

Σε ακραίες συνθήκες χρήσης, κατά την επεξεργασία μετάλλων μπορεί να συσσωρευτεί αγώγιμη σκόνη στο εσωτερικό του μηχανήματος. Η προστατευτική μόνωση του μηχανήματος μπορεί να επηρεαστεί. Σε τέτοιες περιπτώσεις, συνιστάται η χρήση σταθερού συστήματος αναρρόφησης, το συχνό φύσημα των σχισμών εξαερισμού και η σύνδεση μέσω διακόπτη διαρροής (FI).

Εάν το μηχάνημα αποτύχει παρά την προσεκτική κατασκευή και τον έλεγχο, η επισκευή θα πρέπει να πραγματοποιείται από εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch.

Για οποιαδήποτε απορία και παραγγελία ανταλλακτικών, αναφέρετε οπωσδήποτε τον 10ψήφιο αριθμό παραγγελίας που αναγράφεται στην πινακίδα τύπου του μηχανήματος.

Προστασία του περιβάλλοντος

Ανακύκλωση πρώτων υλών αντί για απόρριψη στα σκουπίδια

Το μηχάνημα, τα εξαρτήματα και η συσκευασία πρέπει να υποβάλλονται σε περιβαλλοντικά ορθή ανακύκλωση.

Αυτές οι οδηγίες είναι τυπωμένες σε χαρτί ανακυκλωμένο, χωρίς χλώριο.

Για την ανακύκλωση ανά είδος υλικού, τα πλαστικά μέρη είναι επισημασμένα.

Στη Γερμανία, οι συσκευές που δεν είναι πλέον λειτουργικές πρέπει να παραδίδονται για ανακύκλωση στο εμπόριο ή να αποστέλλονται απευθείας (με επαρκή ταχυδρομικά τέλη) στη διεύθυνση:

Κέντρο Ανακύκλωσης Ηλεκτρικών Εργαλείων

Osteroder Landstraße 3

37589 Kalefeld

Σέρβις και σύμβουλοι πελατών

Σχέδια έκρηξης και πληροφορίες για ανταλλακτικά θα βρείτε στη διεύθυνση: www.bosch-pt.com

www.powertool-portal.de, η διαδικτυακή πύλη για οικιακούς τεχνίτες και φίλους του κήπου

www.dha.de, η πλήρης προσφορά υπηρεσιών της Γερμανικής Ακαδημίας Οικιακών Τεχνιτών

Γερμανία

Robert Bosch GmbH

Κέντρο σέρβις ηλεκτρικών εργαλείων

Zur Luhne 2

37589 Kalefeld

Σέρβις: 0180-3355499

Φαξ: +49 (0) 55 53 / 20 22 37

Σύμβουλοι πελατών: 01 80 - 3 33 57 99

Αυστρία

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail:[e-mail]

Schweiz

Service: +41 (0)1/8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater 0800551155

C∈Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass diesen Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider

Senior Vice President

Μηχανική

Δρ. Eckerhard Strötgen

Υπεύθυνος Προϊόντος

Πιστοποίηση

Robert Bosch GmbH, Επιχειρηματικός Τομέας Ηλεκτρικών Εργαλείων

Επιφυλάσσεται το δικαίωμα αλλαγών

Προδιαγραφές Εργαλείου

Angle Grinding		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Order number		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Rated power *	[W]	700	720	720	720
Output power *	[W]	390	400	400	400
No-load speed	[rpm]	11 000	11 000	11 000	11 000
Grinding disc dia., max.	[mm]	115/125	100	115	125
Grinder spindle thread		M 14	M 10	M 14	M 14
Constant Electronic Control		-	-	-	-
Speed Preselection		-	-	-	-
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Angle Grinding		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Order number		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Rated power *	[W]	720	800	850	900
Output power *	[W]	400	420	430	440
No-load speed	[rpm]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Grinding disc dia., max.	[mm]	115/125	125	125	125
Grinder spindle thread		M 14	M 14	M 14	M 14
Constant Electronic Control		-	●	●	●
Speed Preselection		-	●	●	●
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Παρακαλούμε να λάβετε υπόψη τον αριθμό παραγγελίας του μηχανήματός σας. Οι εμπορικές ονομασίες των επιμέρους μηχανημάτων ενδέχεται να διαφέρουν. * Οι τιμές που δίνονται ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Για χαμηλότερες τάσεις και μοντέλα για συγκεκριμένες χώρες, αυτές οι τιμές μπορεί να διαφέρουν.

Προεπιλογή Ταχύτητας (Τύπος CE)

Material	Application	Tool	Thumbwheel
Plastic	Polishing	Lamb's wool hood	1
	Finish polishing	Felt polishing disk	1
Metal	Finish grinding	Buffing disk	1
	Removing paint	Sanding sheet	2-3
Wood, Metal	Brushing, Removing rust	Cup brush, sanding sheet	3
Metal, Stone	Grinding	Grinding disk	4-6
Metal	Roughing	Roughing disk	6
Stone*	Cutting*	Cutting disk and cutting guide	6

• Η κοπή πέτρας επιτρέπεται μόνο με τον οδηγό κοπής (αξεσουάρ).

Προβλεπόμενη Χρήση

Το μηχάνημα προορίζεται για κοπή, λείανση και βούρτσισμα μετάλλων και πετρωμάτων χωρίς τη χρήση νερού. Για την κοπή πέτρας απαιτείται οδηγός κοπής.

Για μηχανήματα με ηλεκτρονικό έλεγχο: Με εγκεκριμένα εργαλεία λείανσης, το μηχάνημα μπορεί να χρησιμοποιηθεί για λείανση και στίλβωση.

Πληροφορίες Θορύβου/Κραδασμών

Οι μετρηθείσες τιμές προσδιορίστηκαν σύμφωνα με το πρότυπο EN 50 144.

Τυπικά, τα σταθμισμένα επίπεδα θορύβου του προϊόντος είναι: στάθμη ηχητικής πίεσης: 88 dB (A); στάθμη ηχητικής ισχύος: 101 dB (A).

Φοράτε προστασία ακοής!

Η τυπική σταθμισμένη επιτάχυνση είναι 5.0m / s²

Όταν χρησιμοποιείτε τη βοηθητική λαβή με αποσβεστήρα κραδασμών, οι κραδασμοί χεριού-βραχίονα στη βοηθητική λαβή είναι τυπικά κάτω από 2.5m / s²

Στοιχεία μηχανής

1 Διακόπτης On/Off 2 Τροχός επιλογής ταχύτητας (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Βοηθητική λαβή 4 Κουμπί κλειδώματος ατράκτου 5 Άτρακτος μύλου 6 Προστατευτικό κάλυμμα 7 Μοχλός σύσφιξης 8 Φλάντζα στερέωσης (για τον άτρακτο μύλου M 14 με δακτύλιο O) 9 Δίσκος λείανσης/κοπής 10 Παξιμάδι σύσφιξης 11 Παξιμάδι ταχείας σύσφιξης SDS-clip (για άτρακτο μύλου M 14) 12 Προστατευτικό χεριού 13 Ελαστικό τακάκι λείανσης 14 Φύλλο λείανσης 15 Στρογγυλό παξιμάδι 16 Κυπελλοειδής βούρτσα 17 Οδηγός κοπής με προστατευτικό κάλυμμα απαγωγής σκόνης 18 Διαμαντένιος δίσκος κοπής 19 Φλάντζα στερέωσης M 10 Δεν περιλαμβάνονται όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται στην τυπική παράδοση.

Για την ασφάλειά σας

Η ασφαλής εργασία με αυτό το μηχάνημα είναι δυνατή μόνο όταν διαβάζονται πλήρως οι οδηγίες λειτουργίας και ασφάλειας και ακολουθούνται αυστηρά οι οδηγίες που περιέχονται σε αυτές. Επιπλέον, πρέπει να τηρούνται οι γενικές υποδείξεις ασφαλείας στο συνημμένο φυλλάδιο. Πριν από την πρώτη χρήση, ζητήστε πρακτική επίδειξη.

Φοράτε προστατευτικά γυαλιά και προστασία ακοής. Φοράτε επιπλέον προστατευτικό εξοπλισμό για την ασφάλειά σας, όπως προστατευτικά γάντια, γερά παπούτσια, κράνος και ποδιά. Η σκόνη που παράγεται κατά την εργασία μπορεί να είναι επιβλαβής για την υγεία, εύφλεκτη ή εκρηκτική. Απαιτούνται κατάλληλα μέτρα ασφαλείας. Παραδείγματα: Ορισμένες σκόνες θεωρούνται καρκινογόνες. Χρησιμοποιήστε κατάλληλη απαγωγή σκόνης/ρινισμάτων και φοράτε αναπνευστική μάσκα. Η σκόνη από ελαφρά κράματα μπορεί να καεί ή να εκραγεί. Διατηρείτε πάντα τον χώρο εργασίας καθαρό, καθώς τα μείγματα υλικών είναι ιδιαίτερα επικίνδυνα. Εάν το καλώδιο ρεύματος καταστραφεί ή κοπεί κατά την εργασία, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από την πρίζα. Μην χρησιμοποιείτε ποτέ το μηχάνημα με κατεστραμμένο καλώδιο. Συνδέστε μηχανήματα που χρησιμοποιούνται σε εξωτερικό χώρο μέσω διακόπτη διαρροής (RCD) με ρεύμα ενεργοποίησης μέγιστο 30mA. Μην λειτουργείτε το μηχάνημα σε βροχή ή υγρασία. ■ Όταν εργάζεστε με το μηχάνημα, κρατάτε το πάντα σταθερά και με τα δύο χέρια και εξασφαλίζετε σταθερή στάση. - Ασφαλίστε το τεμάχιο εργασίας. Ένα τεμάχιο εργασίας συσφιγμένο με σφιγκτήρες ή σε μέγγενη συγκρατείται πιο σταθερά από ό,τι με το χέρι. Κατευθύνετε πάντα το καλώδιο προς τα πίσω, μακριά από το μηχάνημα. Σβήνετε πάντα το μηχάνημα και περιμένετε να σταματήσει εντελώς πριν το ακουμπήσετε κάτω. Σε διακοπή ρεύματος ή όταν τραβήξετε το φις, ξεκλειδώστε αμέσως τον διακόπτη On/Off και γυρίστε τον στη θέση off. Αυτό αποτρέπει την ανεξέλεγκτη επανεκκίνηση. Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για ξηρή κοπή/λείανση. Για όλες τις εργασίες με το μηχάνημα, πρέπει να είναι τοποθετημένη η βοηθητική λαβή 3.

Φοράτε προστατευτικά γυαλιά και ωτοασπίδες. Φοράτε επιπλέον προστατευτικό εξοπλισμό για την ασφάλειά σας, όπως προστατευτικά γάντια, ανθεκτικά παπούτσια, κράνος και ποδιά. Η σκόνη που παράγεται κατά την εργασία μπορεί να είναι επιβλαβής για την υγεία, εύφλεκτη ή εκρηκτική. Απαιτούνται κατάλληλα μέτρα ασφαλείας. Παραδείγματα: Ορισμένες σκόνες θεωρούνται καρκινογόνες. Χρησιμοποιήστε κατάλληλη αναρρόφηση σκόνης/ρινισμάτων και φοράτε μάσκα προστασίας από τη σκόνη. Η σκόνη από ελαφρά κράματα μπορεί να καεί ή να εκραγεί. Διατηρείτε πάντα τον χώρο εργασίας καθαρό, καθώς τα μείγματα υλικών είναι ιδιαίτερα επικίνδυνα. Εάν το καλώδιο ρεύματος καταστραφεί ή κοπεί κατά την εργασία, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από την πρίζα. Μη χρησιμοποιείτε ποτέ το μηχάνημα με κατεστραμμένο καλώδιο. Συνδέστε τα μηχανήματα που χρησιμοποιούνται σε εξωτερικό χώρο μέσω διακόπτη διαρροής (RCD) με ρεύμα ενεργοποίησης το πολύ 30 mA. Μη λειτουργείτε το μηχάνημα σε βροχή ή υγρασία. ■ Όταν εργάζεστε με το μηχάνημα, κρατάτε το πάντα σταθερά και με τα δύο χέρια και εξασφαλίστε σταθερή στάση. - Ασφαλίστε το τεμάχιο εργασίας. Ένα τεμάχιο εργασίας συσφιγμένο με διατάξεις σύσφιξης ή σε μέγγενη συγκρατείται πιο σταθερά από ό,τι με το χέρι. Κατευθύνετε πάντα το καλώδιο προς τα πίσω, μακριά από το μηχάνημα. Σβήνετε πάντα το μηχάνημα και περιμένετε μέχρι να σταματήσει εντελώς πριν το ακουμπήσετε κάτω. Σε διακοπή ρεύματος ή όταν τραβηχτεί το φις από την πρίζα, ξεκλειδώστε αμέσως τον διακόπτη ON/OFF και γυρίστε τον στη θέση OFF. Αυτό αποτρέπει την ανεξέλεγκτη επανεκκίνηση. Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για ξηρή κοπή/λείανση. Για όλες τις εργασίες με το μηχάνημα, πρέπει να είναι τοποθετημένη η βοηθητική λαβή 3.

Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε εργασία όπου το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με κρυφά καλώδια ή με το δικό του καλώδιο.

Η επαφή με ένα "ενεργό" καλώδιο θα κάνει τα εκτεθειμένα μεταλλικά μέρη του εργαλείου "ενεργά" και θα προκαλέσει ηλεκτροπληξία στον χειριστή.

Χρησιμοποιήστε κατάλληλους ανιχνευτές για να διαπιστώσετε αν υπάρχουν κρυφές γραμμές κοινής ωφέλειας στην περιοχή εργασίας ή καλέστε την τοπική εταιρεία κοινής ωφέλειας για βοήθεια.

Η επαφή με ηλεκτρικές γραμμές μπορεί να προκαλέσει πυρκαγιά και ηλεκτροπληξία. Η καταστροφή μιας γραμμής αερίου μπορεί να οδηγήσει σε έκρηξη. Η διάτρηση μιας γραμμής νερού προκαλεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία. Για εργασία με δίσκους λείανσης ή κοπής, πρέπει να τοποθετηθεί το προστατευτικό κάλυμμα 6. Για εργασία με το ελαστικό τακάκι λείανσης 13 ή με τον κυπελλοειδή βούρτσα 16/δίσκο βούρτσας/δίσκο πτερυγίων, συνιστάται η τοποθέτηση του προστατευτικού χεριού 12 (αξεσουάρ). Χρησιμοποιήστε απορρόφηση σκόνης όταν εργάζεστε με πέτρα. Η ηλεκτρική σκούπα πρέπει να είναι εγκεκριμένη για σκόνη τοιχοποιίας. Όταν κόβετε πέτρα, χρησιμοποιήστε τον οδηγό κοπής. - Μην εργάζεστε με υλικά που περιέχουν αμίαντο. Χρησιμοποιείτε μόνο εργαλεία λείανσης με επιτρεπόμενη ταχύτητα τουλάχιστον τόσο υψηλή όσο η ταχύτητα χωρίς φορτίο του μηχανήματος. - Ελέγχετε τα εργαλεία λείανσης πριν από τη χρήση. Το εργαλείο λείανσης πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται ελεύθερα. Εκτελέστε μια δοκιμαστική λειτουργία για τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μην χρησιμοποιείτε κατεστραμμένα, μη στρογγυλά ή δονούμενα εργαλεία λείανσης. - Προστατεύστε το εργαλείο λείανσης από κρούσεις, χτυπήματα και γράσα. Εφαρμόστε το μηχάνημα στο τεμάχιο εργασίας μόνο όταν είναι ενεργοποιημένο. - Κρατήστε τα χέρια μακριά από περιστρεφόμενα εργαλεία λείανσης. Προσέξτε την κατεύθυνση περιστροφής. Κρατάτε πάντα το μηχάνημα έτσι ώστε οι σπίθες και η σκόνη λείανσης να πετούν μακριά από το σώμα. ■ Κατά τη λείανση μετάλλου, παράγονται ιπτάμενες σπίθες. Προσέξτε να μην κινδυνεύσουν άτομα. Λόγω κινδύνου πυρκαγιάς, δεν πρέπει να υπάρχουν εύφλεκτα υλικά στην περιοχή (ζώνη εκτόξευσης σπινθήρων).

■ Να είστε προσεκτικοί όταν κόβετε αυλακώσεις, π.χ. σε τοίχους: Δείτε τις Πληροφορίες για Κατασκευές. - Το μπλοκάρισμα του δίσκου κοπής προκαλεί απότομες αντιδραστικές δυνάμεις στο μηχάνημα. Σε αυτή την περίπτωση, απενεργοποιήστε αμέσως το μηχάνημα. Τηρήστε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα στερέωσης 8 (M 14), 19 (M 10). Μην χρησιμοποιείτε μειωτήρες ή προσαρμογείς. - Μην χρησιμοποιείτε ποτέ δίσκους κοπής για τραχιά λείανση. Μην ασκείτε πλευρική πίεση στους δίσκους κοπής. Τηρήστε τις οδηγίες του κατασκευαστή για την τοποθέτηση και τη χρήση των εργαλείων λείανσης. Προσοχή! Το εργαλείο λείανσης συνεχίζει να περιστρέφεται μετά την απενεργοποίηση του μηχανήματος. Μην σφίγγετε το μηχάνημα σε μέγγενη. ■ Μην επιτρέπετε ποτέ σε παιδιά να χρησιμοποιούν το μηχάνημα. Η Bosch μπορεί να εξασφαλίσει την τέλεια λειτουργία του μηχανήματος μόνο εάν χρησιμοποιούνται τα γνήσια εξαρτήματα που προορίζονται για αυτό.

Πληροφορίες για Κατασκευές

Οι αυλακώσεις σε τοίχους υπόκεινται στο πρότυπο DIN 1053, Μέρος 1 ή σε εθνικούς κανονισμούς.

Αυτοί οι κανονισμοί πρέπει να τηρούνται υπό οποιεσδήποτε συνθήκες. Πριν ξεκινήσετε την εργασία, συμβουλευτείτε τον αρμόδιο στατικό μηχανικό, τους αρχιτέκτονες ή τον επιβλέποντα της κατασκευής.

Τοποθέτηση των Προστατευτικών Διατάξεων

Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, αποσυνδέστε το φις από την πρίζα.

Προστατευτικό κάλυμμα

Για εργασία με δίσκους λείανσης ή κοπής, πρέπει να τοποθετηθεί το προστατευτικό κάλυμμα 6.

Ανοίξτε τον μοχλό σύσφιξης 7.

Τοποθετήστε το προστατευτικό κάλυμμα 6 στον σφιγκτήρα του άξονα της κεφαλής του μηχανήματος όπως φαίνεται στην εικόνα. Οι κωδικοί κλειδιά του προστατευτικού καλύμματος πρέπει να ταιριάζουν με τις αντίστοιχες εσοχές στον σφιγκτήρα του άξονα.

Πιέστε το προστατευτικό κάλυμμα στον σφιγκτήρα του άξονα μέχρι το κολάρο του προστατευτικού καλύμματος να έρθει σε επαφή με τη φλάντζα του μηχανήματος και οι κωδικοί κλειδιά να ασφαλίσουν στην κυκλική αυλάκωση του σφιγκτήρα του άξονα.

Περιστρέψτε το προστατευτικό κάλυμμα 6 δεξιόστροφα στην απαιτούμενη θέση (θέση εργασίας).

Ρυθμίστε το προστατευτικό κάλυμμα 6 έτσι ώστε οι σπινθήρες να μην εκπέμπονται προς την κατεύθυνση του χειριστή.

Σημείωση: Οι κωδικοί κλειδιά στο προστατευτικό κάλυμμα 6 εξασφαλίζουν ότι μπορεί να τοποθετηθεί μόνο προστατευτικό κάλυμμα που ταιριάζει στον τύπο του μηχανήματος.

Αποσυναρμολογήστε με την αντίστροφη σειρά.

Βοηθητική λαβή

Για όλες τις εργασίες με το μηχάνημα, πρέπει να τοποθετηθεί η βοηθητική λαβή 3.

Βιδώστε τη βοηθητική λαβή 3 δεξιά ή αριστερά της κεφαλής του μηχανήματος ανάλογα με τη μέθοδο εργασίας.

Βοηθητική λαβή με απορρόφηση κραδασμών

ΚΡΑΔΑΣΜΟΙ

ΕΛΕΓΧΟΣ

Η βοηθητική λαβή με αποσβεστήρα κραδασμών μειώνει τους κραδασμούς, καθιστώντας τη λειτουργία πιο άνετη και ασφαλή.

Μην κάνετε οποιαδήποτε τροποποίηση στη βοηθητική λαβή.

Μη συνεχίσετε να χρησιμοποιείτε μια βοηθητική λαβή εάν έχει υποστεί ζημιά.

Προστατευτικό χεριού

Για εργασία με το ελαστικό τακάκι λείανσης 13 ή με τον κυπελλοειδή βούρτσα 16/δίσκο βούρτσας/πτερυγιότροχο δίσκο, συνιστάται η τοποθέτηση του προστατευτικού χεριού 12 (αξεσουάρ). Το προστατευτικό χεριού 12 στερεώνεται με τη βοηθητική λαβή 3.

Τοποθέτηση των εργαλείων λείανσης

Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, αποσυνδέστε το φις από την πρίζα.

Χρησιμοποιείτε μόνο εργαλεία λείανσης με επιτρεπόμενη ταχύτητα τουλάχιστον ίση με την ταχύτητα χωρίς φορτίο του μηχανήματος.

Οι δίσκοι λείανσης και κοπής θερμαίνονται πολύ κατά την εργασία. Μην τους αγγίζετε μέχρι να κρυώσουν.

Καθαρίστε τον άξονα του μύλου και όλα τα εξαρτήματα που πρόκειται να τοποθετηθούν. Για τη σύσφιξη και τη χαλάρωση των εργαλείων λείανσης, ασφαλίστε τον άξονα του μύλου 5 με το κουμπί ασφάλισης του άξονα 4.

Ενεργοποιήστε το κουμπί ασφάλισης του άξονα 4 μόνο όταν ο άξονας του μύλου είναι εντελώς ακίνητος!

Δίσκος λείανσης/κοπής

Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα στερέωσης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς.

Όταν χρησιμοποιείτε δίσκο κοπής με διαμάντια, βεβαιωθείτε ότι το βέλος κατεύθυνσης περιστροφής στον δίσκο κοπής με διαμάντια συμφωνεί με την κατεύθυνση περιστροφής του μηχανήματος (βέλος κατεύθυνσης περιστροφής στην κεφαλή του μηχανήματος).

Για την τοποθέτηση, δείτε την εικόνα στη σελίδα.

Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε το με το δίχειρο κλειδί (βλέπε ενότητα "Παξιμάδι ταχείας σύσφιξης").

Φλάντζα στερέωσης για άξονα λείανσης M 14

Στη φλάντζα στερέωσης 8 έχει τοποθετηθεί ένας δακτύλιος O (πλαστικό εξάρτημα) γύρω από τον σπείρωμα.

Εάν ο δακτύλιος O λείπει ή έχει υποστεί ζημιά, πρέπει σε κάθε περίπτωση να αντικατασταθεί (Αρ. παραγγελίας 1600 210 039) πριν από την τοποθέτηση της φλάντζας στερέωσης 8.

Φλάντζα στερέωσης για άξονα λείανσης M 10

Η φλάντζα στερέωσης 19 μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές. Για δίσκους κοπής διαμαντιού πρέπει να τοποθετηθεί στον άξονα λείανσης 5 και να περιστραφεί κατά 180°.

Η οπή του δίσκου κοπής διαμαντιού (0 20 mm) πρέπει να εφαρμόζει στον σπείρωμα της φλάντζας στερέωσης 19 χωρίς κανένα διάκενο.

Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς.

Μετά την τοποθέτηση του εργαλείου λείανσης και πριν από την ενεργοποίηση, ελέγξτε ότι το εργαλείο λείανσης είναι σωστά τοποθετημένο και ότι μπορεί να περιστραφεί ελεύθερα.

Δίσκος με πτερύγια

(για άξονα λείανσης M 14)

Ανάλογα με την εφαρμογή, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε το προστατευτικό χεριού 12. Τοποθετήστε την ειδική φλάντζα στερέωσης 8 (αξεσουάρ, Αρ. παραγγελίας 2605703028) και τον δίσκο με πτερύγια στον άξονα λείανσης 5. Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε το με το δίχειρο κλειδί.

Ελαστικό τακάκι λείανσης 13

Ανάλογα με την εφαρμογή, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε το προστατευτικό χεριού 12.

Για τη συναρμολόγηση, βλέπε την εικόνα στη σελίδα.

Βιδώστε το στρογγυλό παξιμάδι 15 και σφίξτε το με το δίκοπο κλειδί.

Κυπελλοειδής βούρτσα 16/Δισκοειδής βούρτσα

(για άξονα μύλου M 14)

Ανάλογα με την εφαρμογή, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προστατευτικό οδηγό χεριού 12.

Το λειαντικό εργαλείο πρέπει να μπορεί να βιδωθεί στον άξονα λείανσης 5 μέχρι να ακουμπήσει σταθερά στη φλάντζα του άξονα λείανσης στο τέλος των σπειρωμάτων του άξονα λείανσης. Σφίξτε με ένα κλειδί τύπου γερμανικού.

Ταχυσύσφιγκτρο παξιμάδι SDS-c/ijc

(για άξονα μύλου M 14)

Αντί για το παξιμάδι σύσφιξης 10, μπορεί να χρησιμοποιηθεί το ταχυσύσφιγκτρο παξιμάδι 11 (αξεσουάρ). Τα λειαντικά εργαλεία μπορούν στη συνέχεια να τοποθετηθούν χωρίς τη χρήση εργαλείων.

Το ταχυσύσφιγκτρο παξιμάδι 11 μπορεί να χρησιμοποιηθεί μόνο για δίσκους λείανσης και κοπής.

Χρησιμοποιήστε μόνο ένα άψογο, μη κατεστραμμένο ταχυσύσφιγκτρο παξιμάδι 11.

Κατά το βίδωμα, προσέξτε η πλευρά με την εκτύπωση να μην είναι στραμμένη προς τον δίσκο λείανσης. Το βέλος πρέπει να δείχνει προς το σημάδι ένδειξης 20.

Κλειδώστε τον άξονα λείανσης με το κουμπί κλειδώματος άξονα 4. Σφίξτε το ταχυσύσφιγκτρο παξιμάδι περιστρέφοντας δυνατά τον δίσκο λείανσης δεξιόστροφα.

Ένα σωστά σφιγμένο, μη κατεστραμμένο ταχυσύσφιγκτρο παξιμάδι μπορεί να χαλαρώσει με το χέρι περιστρέφοντας τον ραβδωτό δακτύλιο αριστερόστροφα.

Ποτέ μη χαλαρώνετε ένα σφιχτό ταχυσύσφιγκτρο παξιμάδι με πένσα, αλλά χρησιμοποιήστε ένα δίκοπο κλειδί. Τοποθετήστε το δίκοπο κλειδί όπως φαίνεται στην εικόνα.

Εγκεκριμένα λειαντικά εργαλεία

Όλα τα εργαλεία λείανσης που αναφέρονται σε αυτό το εγχειρίδιο λειτουργίας μπορούν να χρησιμοποιηθούν.

Η επιτρεπόμενη ταχύτητα [rpm] ή η περιφερειακή ταχύτητα [m / s] των χρησιμοποιούμενων εργαλείων λείανσης πρέπει να αντιστοιχεί τουλάχιστον στις τιμές που δίνονται στον πίνακα.

Επομένως, να τηρείτε πάντα την επιτρεπόμενη περιστροφική/περιφερειακή ταχύτητα που αναγράφεται στην ετικέτα του εργαλείου λείανσης.

	max. [mm]		[mm] d	[rpm]	[m/s]
	D	b
b D	100	6	22.2	11 000	80
	115	6	22.2	11 000	80
	125	6	22.2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Αρχική Λειτουργία

Προσέξτε τη σωστή τάση δικτύου: Η τάση της πηγής ισχύος πρέπει να συμφωνεί με την τάση που αναγράφεται στην πινακίδα του μηχανήματος. Ο εξοπλισμός που φέρει την ένδειξη 230V μπορεί επίσης να συνδεθεί σε 220V.

Ενεργοποίηση και Απενεργοποίηση

Για να ξεκινήσετε το μηχάνημα, πιέστε τον διακόπτη On/Off 1 προς τα εμπρός.

Για να κλειδώσετε, πιέστε τον διακόπτη On/Off 1 προς τα κάτω στο μπροστινό μέρος μέχρι να ασφαλίσει.

Για να απενεργοποιήσετε το μηχάνημα, αφήστε τον διακόπτη On/Off 1 ή πιέστε το πίσω άκρο του προς τα κάτω.

Δοκιμαστική λειτουργία!

Ελέγξτε το εργαλείο λείανσης πριν από τη χρήση. Το εργαλείο λείανσης πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται ελεύθερα. Εκτελέστε μια δοκιμαστική λειτουργία τουλάχιστον 30 δευτερολέπτων χωρίς φορτίο. Μην χρησιμοποιείτε κατεστραμμένα, μη στρογγυλά ή δονούμενα εργαλεία λείανσης.

Σταθερός Ηλεκτρονικός Έλεγχος (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE)

Ο σταθερός ηλεκτρονικός έλεγχος διατηρεί την ταχύτητα σταθερή χωρίς φορτίο και υπό φορτίο, και εξασφαλίζει ομοιόμορφη απόδοση εργασίας.

Προστασία Υπερφόρτωσης (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Σε περίπτωση υπερφόρτωσης, ο κινητήρας σταματά. Ανακουφίστε αμέσως το φορτίο του μηχανήματος και αφήστε το να κρυώσει για περίπου 30 δευτερόλεπτα στη μέγιστη ταχύτητα χωρίς φορτίο.

Προεπιλογή ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Προεπιλέξτε την απαιτούμενη ταχύτητα χρησιμοποιώντας τον τροχό αντίχειρα 2 σύμφωνα με τον πίνακα που ακολουθεί την ενότητα "Προδιαγραφές προϊόντος" (τιμές αναφοράς).

Οδηγίες λειτουργίας

• Σφίξτε το τεμάχιο εργασίας εάν δεν παραμένει ακίνητο λόγω του βάρους του.
• Μην καταπονείτε το μηχάνημα τόσο πολύ ώστε να σταματήσει. Οι δίσκοι λείανσης και κοπής γίνονται πολύ ζεστοί κατά την εργασία· μην τους αγγίζετε μέχρι να κρυώσουν.

Χονδρή λείανση

Τα καλύτερα αποτελέσματα χονδρής λείανσης επιτυγχάνονται όταν ρυθμίζετε το μηχάνημα σε γωνία 30° έως 40°. Μετακινήστε το μηχάνημα μπρος-πίσω με μέτρια πίεση. Με αυτόν τον τρόπο, το τεμάχιο εργασίας δεν θα ζεσταθεί υπερβολικά, δεν θα αποχρωματιστεί και δεν θα σχηματιστούν αυλακώσεις.

Μην χρησιμοποιείτε ποτέ δίσκο κοπής για χονδρή λείανση.

Δίσκος με πτερύγια

Με τον δίσκο με πτερύγια (αξεσουάρ), μπορούν να υποστούν επεξεργασία καμπύλες επιφάνειες και προφίλ (λείανση περιγράμματος).

Οι δίσκοι με πτερύγια έχουν σημαντικά μεγαλύτερη διάρκεια ζωής από τα φύλλα λείανσης, χαμηλότερο επίπεδο θορύβου και χαμηλότερες θερμοκρασίες λείανσης.

Κοπή

Κατά την κοπή, μην πιέζετε, μην σφηνώνετε ή μην ταλαντώνετε το μηχάνημα. Εργαστείτε με μέτρια τροφοδοσία, προσαρμοσμένη στο υλικό που επεξεργάζεστε.

Μην μειώνετε την ταχύτητα των δίσκων κοπής που περιστρέφονται ασκώντας πλευρική πίεση.

Η κατεύθυνση στην οποία εκτελείται η κοπή είναι σημαντική.

Το μηχάνημα πρέπει πάντα να λειτουργεί με φορά λείανσης προς τα πάνω. Επομένως, μην μετακινείτε ποτέ το μηχάνημα προς την άλλη κατεύθυνση! Διαφορετικά, υπάρχει κίνδυνος να ωθηθεί ανεξέλεγκτα έξω από την κοπή.

Όταν κόβετε προφίλ και τετράγωνους σωλήνες, είναι καλύτερο να ξεκινάτε με τη μικρότερη διατομή.

Κοπή Πέτρας

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για ξηρή κοπή/λείανση.

Είναι καλύτερο να χρησιμοποιείτε δίσκο κοπής με διαμάντια. Ως μέτρο ασφαλείας κατά του μπλοκαρίσματος, χρησιμοποιήστε τον οδηγό κοπής 17 με το ειδικό προστατευτικό κάλυμμα για την αναρρόφηση σκόνης.

Λειτουργείτε το μηχάνημα μόνο με αναρρόφηση σκόνης. Επιπλέον, φοράτε μάσκα σκόνης.

Η ηλεκτρική σκούπα πρέπει να είναι εγκεκριμένη για την αναρρόφηση σκόνης τοιχοποιίας.

Η Bosch παρέχει κατάλληλες ηλεκτρικές σκούπες.

Ενεργοποιήστε το μηχάνημα και τοποθετήστε το μπροστινό μέρος του οδηγού κοπής πάνω στο τεμάχιο εργασίας.

Σύρετε το μηχάνημα με μέτρια τροφοδοσία, προσαρμοσμένη στο υλικό που πρόκειται να επεξεργαστείτε (Εικόνα).

Για την κοπή ιδιαίτερα σκληρών υλικών, π.χ. σκυροδέματος με υψηλή περιεκτικότητα σε χαλίκι, ο δίσκος κοπής με διαμάντια μπορεί να υπερθερμανθεί και να υποστεί ζημιά. Αυτό υποδηλώνεται καθαρά από κυκλικούς σπινθήρες που περιστρέφονται με τον δίσκο κοπής με διαμάντια.

Σε αυτή την περίπτωση, διακόψτε τη διαδικασία κοπής και αφήστε τον δίσκο κοπής με διαμάντια να κρυώσει λειτουργώντας ελεύθερα σε ταχύτητα χωρίς φορτίο για μικρό χρονικό διάστημα.

Η αισθητή μείωση της προόδου εργασίας και οι κυκλικοί σπινθήρες είναι ενδείξεις ότι ο δίσκος κοπής με διαμάντια έχει στομώσει. Μια σύντομη κοπή σε λειαντικό υλικό (π.χ. τούβλο από ασβέστη-άμμο) μπορεί να ξανακάνει τον δίσκο κοφτερό.

Συντήρηση και Καθαρισμός

Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, βγάλτε το φις από την πρίζα.

Για ασφαλή και σωστή λειτουργία, διατηρείτε πάντα το μηχάνημα και τις σχισμές εξαερισμού καθαρές.

Σε ακραίες συνθήκες εργασίας, όταν εργάζεστε με μέταλλο, μπορεί να συσσωρευτεί αγώγιμη σκόνη στο εσωτερικό του μηχανήματος. Η προστατευτική μόνωση του μηχανήματος μπορεί να υποβαθμιστεί. Σε τέτοιες περιπτώσεις συνιστάται η χρήση σταθερού συστήματος αναρρόφησης, καθώς και ο συχνός καθαρισμός των σχισμών εξαερισμού με φύσημα και η εγκατάσταση διακόπτη διαρροής (RCD).

Εάν το μηχάνημα αποτύχει παρά την προσοχή που δόθηκε στις διαδικασίες κατασκευής και δοκιμών, η επισκευή θα πρέπει να πραγματοποιηθεί από ένα κέντρο εξυπηρέτησης μετά την πώληση για ηλεκτρικά εργαλεία της Bosch.

Σε όλη την αλληλογραφία και τις παραγγελίες ανταλλακτικών, αναφέρετε πάντα τον 10ψήφιο αριθμό παραγγελίας που αναγράφεται στην πινακίδα του μηχανήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σημαντικές οδηγίες για τη σύνδεση ενός νέου βύσματος 3 ακίδων στο καλώδιο 2 συρμάτων.

Τα καλώδια στο καλώδιο είναι χρωματισμένα σύμφωνα με τον ακόλουθο κωδικό:

Μη συνδέετε το μπλε ή το καφέ καλώδιο στον ακροδέκτη γείωσης του βύσματος.

Σημαντικό: Εάν για οποιονδήποτε λόγο το χυτό βύσμα αφαιρεθεί από το καλώδιο αυτού του μηχανήματος, πρέπει να απορριφθεί με ασφάλεια.

Προστασία του Περιβάλλοντος

Ανακυκλώστε τις πρώτες ύλες αντί να τις απορρίπτετε ως απόβλητα

Το μηχάνημα, τα εξαρτήματα και η συσκευασία θα πρέπει να διαχωρίζονται για φιλική προς το περιβάλλον ανακύκλωση.

Αυτές οι οδηγίες είναι τυπωμένες σε ανακυκλωμένο χαρτί που κατασκευάστηκε χωρίς χλώριο.

Τα πλαστικά εξαρτήματα φέρουν σήμανση για κατηγοριοποιημένη ανακύκλωση.

Σέρβις και Βοήθεια Πελατών

Διαγράμματα και πληροφορίες για ανταλλακτικά μπορείτε να βρείτε στη διεύθυνση: www.bosch-pt.com

Μεγάλη Βρετανία

Robert Bosch Ltd. (B.S.C.)

P.O.Box 98

Broadwater Park

North Orbital Road

Denham-Uxbridge

Middlesex UB 9 5HJ

Σέρβις +44 (0) 18 95 / 83 87 82

Γραμμή συμβουλών +44 (0) 18 95 / 83 87 91

Φαξ +44 (0) 18 95 / 83 87 89

Ιρλανδία

Beaver Distribution Ltd.

Greenhills Road

Tallaght-Dublin 24

Σέρβις +353 (0)1 / 414 9400

Φαξ +353 (0)1 / 459 8030

Αυστραλία

Robert Bosch Australia Ltd.

RBAU/SPT2

1555 Centre Road

P.O. Box 66 Clayton

3168 Clayton/Victoria

+61 (0)1 / 800 804 777

Φαξ +61 (0)1 / 800 819 520

www.bosch.com.au

Ηλεκτρονικό ταχυδρομείο: [e-mail]

Νέα Ζηλανδία

Robert Bosch Limited

14-16 Constellation Drive

Mairangi Bay

Όκλαντ

Νέα Ζηλανδία

6 +64 (0)9 / 47 86 158

Φαξ +64 (0)9 / 47 82 914

Δήλωση Συμμόρφωσης ΕΚ

Δηλώνουμε με αποκλειστική μας ευθύνη ότι αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 50 144 σύμφωνα με τις διατάξεις των οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

Δρ. Έγκμπερτ Σνάιντερ

Ανώτερος Αντιπρόεδρος

Μηχανικής

Δρ. Έκερχαρντ Στροέτγκεν

Επικεφαλής Προϊόντος

Πιστοποίηση

i.v. Δε Τε Τε Πε Πα Σα Κυ

Robert Bosch GmbH, Επιχειρηματικός Τομέας Ηλεκτρικών Εργαλείων

Υπόκειται σε αλλαγές χωρίς προειδοποίηση

Τεχνικά χαρακτηριστικά

Meuleuse angulaire		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Référence		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Puisance absorbée *	[W]	700	720	720	720
Puisance débitée *	[W]	390	400	400	400
Régime à vide	[tr/min]	11 000	11 000	11 000	11 000
Diamètre des meules, max.	[mm]	115/125	100	115	125
Filet de la broche		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Présélection de la vitesse de rotation		-	-	-	-
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II
Meuleuse angulaire		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Référence		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Puisance absorbée *	[W]	720	800	850	900
Puisance débitée *	[W]	400	420	430	440
Régime à vide	[tr/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Diamètre des meules, max.	[mm]	115/125	125	125	125
Filet de la broche		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Présélection de la vitesse de rotation		-	●	●	●
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II

Προσοχή στον αριθμό αναφοράς της μηχανής. Οι εμπορικές ονομασίες των διαφόρων μηχανών μπορεί να διαφέρουν. * Αυτές οι ενδείξεις ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Μπορεί να διαφέρουν για χαμηλότερες τάσεις καθώς και για ειδικές εκδόσεις για ορισμένες χώρες.

Προεπιλογή ταχύτητας περιστροφής (Τύπος CE)

Matériau	Utilisation	Outil à monter	Molette de préréglage
Matières plastiques	Polissage	Peau de mouton	1
	Rectification de finition	Disque à polir en feuitre	1
Métal	Rectification de finition	Disque toile	1
	Elimination de peinture	Feuille abrasive	2-3
Bois, métal	Brossage, dérouillage	Meule boisseau, feuille abrasive	3
Métal, pierre	Ponçage	Meule	4-6
Métal	Meulage	Disque à ébarber	6
Pierre*	Tronçonnage*	Disque à tronçonneur et chariot de guidage	6

*Για την κοπή πέτρας, η χρήση του οδηγού τροχιάς είναι υποχρεωτική (αξεσουάρ, δεν πωλείται στη Γαλλία).

Χρήση σύμφωνα με τον προορισμό της συσκευής

Η συσκευή έχει σχεδιαστεί για κοπή, λείανση και βούρτσισμα μετάλλων και πετρωμάτων χωρίς χρήση νερού. Για εργασίες κοπής πέτρας, η χρήση οδηγού τροχιάς είναι υποχρεωτική.

Για συσκευές με ηλεκτρονικό έλεγχο: Με εγκεκριμένους δίσκους λείανσης, η συσκευή μπορεί να χρησιμοποιηθεί για εργασίες τριψίματος και στίλβωσης.

Θόρυβοι και δονήσεις

Τιμές μέτρησης που λαμβάνονται σύμφωνα με το ευρωπαϊκό πρότυπο 50 144.

Οι πραγματικές τιμές (A) των επιπέδων θορύβου της μηχανής είναι: ένταση θορύβου 88 dB (A). Επίπεδο θορύβου 101 dB (A).

Φοράτε προστασία ακοής!

Η πραγματική μετρηθείσα επιτάχυνση είναι 5,0 m/s².

Σε περίπτωση χρήσης της πρόσθετης λαβής που αποσβένει τις δονήσεις, οι τιμές δόνησης που γίνονται αισθητές στο χέρι και στο μπράτσο είναι μικρότερες από 2,5 m/s².

Εξαρτήματα της μηχανής

1 Διακόπτης ON/OFF 2 Ρυθμιστής προεπιλογής ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Πρόσθετη λαβή 4 Κουμπί ασφάλισης ατράκτου 5 Άτρακτος εργαλείου 6 Προστατευτικό κάλυμμα 7 Μοχλός σύσφιξης 8 Φλάντζα στερέωσης (για άτρακτο M 14 με ελαστικό δακτύλιο) 9 Δίσκος λείανσης/κοπής 10 Παξιμάδι σύσφιξης 11 Παξιμάδι ταχείας σύσφιξης SDS-clip (για άτρακτο M 14) 12 Προστατευτικό χεριού 13 Πλάκα λείανσης από καουτσούκ 14 Φύλλο λείανσης 15 Παξιμάδι σύσφιξης 16 Κυπελλοειδής βούρτσα 17 Οδηγός τροχιάς με προστατευτικό κάλυμμα με αναρρόφηση ροκανιδιών (δεν πωλείται στη Γαλλία) 18 Διαμαντένιος δίσκος κοπής 19 Φλάντζα στερέωσης M 10 Τα αξεσουάρ που περιγράφονται ή απεικονίζονται δεν περιλαμβάνονται απαραίτητα στη συσκευασία.

Για την ασφάλειά σας

Για να εργάζεστε χωρίς κίνδυνο με αυτή τη συσκευή, διαβάστε πλήρως εκ των προτέρων τις οδηγίες χρήσης και τις παρατηρήσεις σχετικά με την ασφάλεια. Τηρείτε σχολαστικά τις υποδείξεις και τις οδηγίες που δίνονται σε αυτές. Τηρείτε επιπλέον τις γενικές υποδείξεις ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Πριν από την πρώτη θέση σε λειτουργία, ζητήστε από κάποιον που γνωρίζει καλά αυτή τη συσκευή να σας δείξει τον τρόπο χρήσης της.

Φοράτε προστατευτικά γυαλιά και ωτοασπίδες. Για λόγους ασφαλείας, φοράτε επίσης άλλο προστατευτικό εξοπλισμό, όπως προστατευτικά γάντια, γερά παπούτσια, κράνος και ποδιά. - Η σκόνη που δημιουργείται κατά την εργασία μπορεί να είναι επιβλαβής για την υγεία, εύφλεκτη ή εκρηκτική. Απαιτούνται κατάλληλα μέτρα προστασίας.

Για παράδειγμα: Ορισμένες σκόνες θεωρούνται καρκινογόνες. Εργάζεστε με κατάλληλη αναρρόφηση σκόνης και φοράτε μάσκα προστασίας από τη σκόνη.

Οι σκόνες ελαφρών μετάλλων μπορεί να είναι εκρηκτικές ή εύφλεκτες. Διατηρείτε πάντα καθαρό τον χώρο εργασίας, καθώς τα μείγματα υλικών είναι ιδιαίτερα επικίνδυνα. Εάν το καλώδιο τροφοδοσίας καταστραφεί ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε. Αφαιρέστε αμέσως το φις από την πρίζα. Μην χρησιμοποιείτε ποτέ συσκευή με κατεστραμμένο καλώδιο τροφοδοσίας.

• Συνδέστε τις συσκευές που χρησιμοποιούνται σε εξωτερικούς χώρους σε διακόπτη διαρροής με μέγιστο ρεύμα ενεργοποίησης 30 mA. Μην χρησιμοποιείτε τη συσκευή σε βροχή ή σε υγρό μέρος. Κατά την εργασία με αυτή τη συσκευή, κρατάτε την πάντα σταθερά και με τα δύο χέρια. Υιοθετήστε σταθερή και ασφαλή στάση. ■ Ασφαλίστε το τεμάχιο εργασίας. Ένα τεμάχιο εργασίας που συσφίγγεται με διατάξεις σύσφιξης ή σε μέγγενη είναι πιο σταθερά στερεωμένο από ό,τι αν το κρατάτε μόνο με το ένα χέρι. Πάντα να κατευθύνετε τα καλώδια προς το πίσω μέρος της συσκευής.

Πριν από την αφαίρεση της συσκευής, να την ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΕ πάντα και να περιμένετε την πλήρη ακινητοποίησή της. Σε περίπτωση διακοπής ρεύματος ή όταν το φις έχει αφαιρεθεί από την πρίζα, ξεκλειδώστε αμέσως τον διακόπτη ON/OFF και θέστε τον στη θέση «Απενεργοποίηση», για να αποφύγετε μια ανεξέλεγκτη επανεκκίνηση του μηχανήματος. Η συσκευή πρέπει να χρησιμοποιείται μόνο για ξηρή κοπή/ξηρή λείανση. Για όλες τις εργασίες με τη συσκευή, είναι υποχρεωτική η χρήση της πρόσθετης λαβής 3. Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες λαβές όταν υπάρχει κίνδυνος το ηλεκτρικό εργαλείο να έρθει σε επαφή με κρυφό αγωγό ή με το δικό του καλώδιο τροφοδοσίας. Η επαφή με αγωγό υπό τάση μπορεί να θέσει υπό τάση τα μεταλλικά μέρη της συσκευής και να προκαλέσει έτσι ηλεκτροπληξία. Χρησιμοποιήστε κατάλληλους ανιχνευτές για να εντοπίσετε κρυφούς αγωγούς ή συμβουλευτείτε τις τοπικές επιχειρήσεις κοινής ωφέλειας. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να προκαλέσει έκρηξη. Η διάτρηση αγωγού νερού προκαλεί υλικές ζημιές και μπορεί να προκαλέσει ηλεκτροπληξία. Το προστατευτικό κάλυμμα 6 πρέπει να τοποθετείται για εργασίες με δίσκους λείανσης και κοπής. Κατά την εργασία με την πλάκα λείανσης από καουτσούκ 13 ή με την κυπελλοειδή βούρτσα 16/την κυκλική βούρτσα/τον δίσκο με πτερύγια, συνιστάται η τοποθέτηση του προστατευτικού χεριού 12 (αξεσουάρ). Για εργασίες σε πέτρα, χρησιμοποιήστε αναρρόφηση σκόνης. Ο απορροφητήρας πρέπει να είναι κατάλληλος για αναρρόφηση σκόνης πέτρας. Για την κοπή πέτρας, χρησιμοποιήστε οδηγό τροχιάς. Μην εργάζεστε ποτέ με υλικό που περιέχει αμίαντο. Χρησιμοποιείτε μόνο αξεσουάρ των οποίων η επιτρεπόμενη ταχύτητα είναι τουλάχιστον ίση με την ταχύτητα περιστροφής εν κενώ της συσκευής.

• Ελέγξτε τους δίσκους λείανσης πριν από τη χρήση. Το αξεσουάρ πρέπει να είναι σωστά τοποθετημένο και να μπορεί να περιστρέφεται ελεύθερα. Πραγματοποιήστε δοκιμή λειτουργίας αφήνοντας το αξεσουάρ να περιστραφεί χωρίς φορτίο για τουλάχιστον 30 δευτερόλεπτα. Μην χρησιμοποιείτε κατεστραμμένους, μη ισορροπημένους ή δίσκους που προκαλούν κραδασμούς.
• Προστατεύετε τα εξαρτήματα από μηχανικούς κραδασμούς και από κάθε επαφή με λιπαρές ουσίες. Εφαρμόζετε τη συσκευή στο υπό κατεργασία τεμάχιο μόνο όταν αυτή βρίσκεται σε λειτουργία. Αποφεύγετε κάθε επαφή με περιστρεφόμενα εξαρτήματα. ■ Παρατηρείτε τη φορά περιστροφής του εξαρτήματος. Κρατάτε τη συσκευή έτσι ώστε οι σπίθες ή η σκόνη λείανσης να εκτοξεύονται προς την αντίθετη κατεύθυνση από το σώμα σας. Η λείανση μετάλλων παράγει σπίθες. Φροντίζετε ώστε κανένα άτομο να μην εκτίθεται σε κίνδυνο. Λόγω του κινδύνου πυρκαγιάς, δεν πρέπει να υπάρχουν εύφλεκτα ή καύσιμα υλικά στην περιοχή εκτόξευσης των σπινθήρων. ■ Προσοχή κατά τις εργασίες κοπής σε φέροντες τοίχους, για παράδειγμα: δείτε τις παρατηρήσεις σχετικά με τους κανονισμούς δόμησης. Το μπλοκάρισμα του δίσκου κοπής προκαλεί ισχυρές αντιδράσεις στη συσκευή. Σε αυτή την περίπτωση, σταματήστε αμέσως τη συσκευή. Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η οπή του δίσκου πρέπει να αντιστοιχεί στη φλάντζα στερέωσης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε ενδιάμεσα εξαρτήματα ή προσαρμογείς. Μη χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες λείανσης. Μην ασκείτε πλευρική πίεση σε δίσκο κοπής. Τηρείτε τις οδηγίες του κατασκευαστή σχετικά με τη συναρμολόγηση και τη χρήση των εξαρτημάτων. Προσοχή! Λόγω αδράνειας, τα εξαρτήματα συνεχίζουν να περιστρέφονται για λίγα δευτερόλεπτα μετά τη διακοπή λειτουργίας της συσκευής. Μη στερεώνετε τη συσκευή σε μέγγενη. Μην επιτρέπετε ποτέ σε παιδιά να χρησιμοποιούν αυτή τη συσκευή. ■ Η Bosch μπορεί να εγγυηθεί άψογη λειτουργία μόνο εάν χρησιμοποιούνται γνήσια εξαρτήματα Bosch που προορίζονται για αυτή τη συσκευή.

Υποδείξεις σχετικά με τους κανονισμούς δόμησης

Οι σχισμές σε φέροντες τοίχους υπόκεινται στο πρότυπο DIN 1053 Μέρος 1 ή στους ειδικούς για κάθε χώρα κανονισμούς.

Αυτοί οι κανονισμοί πρέπει να τηρούνται αυστηρά. Πριν από την έναρξη της εργασίας, συμβουλευτείτε τον αρμόδιο αρχιτέκτονα ή τον υπεύθυνο της εργασίας.

Τοποθέτηση των διατάξεων προστασίας

Πριν από οποιαδήποτε επέμβαση στη συσκευή, αποσυνδέετε πάντα το φις από την πρίζα.

Προστατευτικό κάλυμμα

Το προστατευτικό κάλυμμα 6 πρέπει να τοποθετείται για εργασίες με δίσκους λείανσης και κοπής.

Ανοίξτε τον μοχλό σύσφιξης 7.

Τοποθετήστε το προστατευτικό κάλυμμα 6 στον λαιμό του άξονα της κεφαλής της συσκευής σύμφωνα με το σχήμα. Οι κωδικοποιημένοι οδηγοί στο προστατευτικό κάλυμμα πρέπει να συμπίπτουν με τις εγκοπές του λαιμού του άξονα.

Τοποθετήστε το προστατευτικό κάλυμμα στον λαιμό του άξονα ασκώντας πίεση έως ότου ο ώμος του προστατευτικού καλύμματος να ακουμπήσει στη φλάντζα της συσκευής και οι κωδικοποιημένοι οδηγοί να εφαρμόσουν στην περιφερειακή αυλάκωση του λαιμού του άξονα.

Στρέψτε το προστατευτικό κάλυμμα 6 αριστερόστροφα για να το φέρετε στην απαιτούμενη θέση (θέση εργασίας).

Ρυθμίστε το προστατευτικό κάλυμμα 6 έτσι ώστε να αποτρέπεται η εκτόξευση σπινθήρων προς τον χρήστη.

Σημείωση: Οι κωδικοί έκκεντρου στο προστατευτικό κάλυμμα 6 εξασφαλίζουν ότι μπορεί να τοποθετηθεί μόνο το κατάλληλο προστατευτικό κάλυμμα για τον τύπο της συσκευής.

Η συναρμολόγηση γίνεται με την αντίστροφη σειρά.

Πρόσθετη λαβή

Για όλες τις εργασίες με τη συσκευή, η χρήση της πρόσθετης λαβής 3 είναι υποχρεωτική.

Ανάλογα με τον τρόπο εργασίας, βιδώστε την πρόσθετη λαβή 3 στη δεξιά ή την αριστερή πλευρά της κεφαλής της συσκευής.

Πρόσθετη λαβή με απορρόφηση κραδασμών

VIBRATION CONTROL

Η πρόσθετη λαβή με απορρόφηση κραδασμών επιτρέπει τη μείωση των κραδασμών και, κατά συνέπεια, μια πιο άνετη και ασφαλή εργασία.

Δεν επιτρέπεται να γίνει καμία τροποποίηση στην πρόσθετη λαβή.

Μη συνεχίσετε να χρησιμοποιείτε μια κατεστραμμένη πρόσθετη λαβή.

Προστατευτικό χεριού

Κατά την εργασία με τον ελαστικό δίσκο λείανσης 13 ή με την κυπελλοειδή βούρτσα 16/την κυκλική βούρτσα/τον δίσκο με πετάλο, συνιστάται η τοποθέτηση του προστατευτικού χεριού 12 (αξεσουάρ). Το προστατευτικό χεριού 12 στερεώνεται με την πρόσθετη λαβή 3.

Τοποθέτηση εξαρτημάτων

Πριν από οποιαδήποτε εργασία στη συσκευή, αποσυνδέετε πάντα το φις από την πρίζα.

Να χρησιμοποιείτε μόνο εξαρτήματα των οποίων η επιτρεπόμενη ταχύτητα είναι τουλάχιστον ίση με την ταχύτητα περιστροφής εν κενώ του μηχανήματος.

Οι δίσκοι λείανσης και κοπής θερμαίνονται πάρα πολύ κατά τη διάρκεια της εργασίας· μην τους αγγίζετε πριν κρυώσουν εντελώς.

Καθαρίστε τον άξονα εργαλείου και όλα τα εξαρτήματα που πρόκειται να τοποθετηθούν. Για να σφίξετε και να χαλαρώσετε τα εργαλεία, ασφαλίστε τον άξονα εργαλείου 5 με το πλήκτρο ασφάλισης του άξονα 4.

Πιέστε το πλήκτρο ασφάλισης του άξονα 4 μόνο αφού περιμένετε την πλήρη ακινητοποίηση του άξονα εργαλείου!

Δίσκος λείανσης/κοπής

Προσέξτε τις διαστάσεις των τροχών. Η οπή του δίσκου πρέπει να αντιστοιχεί στη φλάντζα στερέωσης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε ενδιάμεσα εξαρτήματα ή προσαρμογείς.

Κατά τη χρήση δίσκου κοπής με διαμάντια, βεβαιωθείτε ότι το βέλος που δείχνει τη φορά περιστροφής και βρίσκεται πάνω στον δίσκο κοπής με διαμάντια συμπίπτει με τη φορά περιστροφής του μηχανήματος (το βέλος που βρίσκεται στην κεφαλή του μηχανήματος δείχνει τη φορά περιστροφής).

Για τη συναρμολόγηση, βλέπε εικόνα.

Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε με το κλειδί με πείρους (βλέπε κεφάλαιο «Παξιμάδι ταχείας σύσφιξης»).

Φλάντζα στερέωσης για άξονα εργαλείου M 14

Στη φλάντζα στερέωσης 8 υπάρχει ένα ελαστικό δαχτυλίδι (πλαστικό εξάρτημα) που βρίσκεται γύρω από τον πείρο κεντραρίσματος.

Σε περίπτωση που αυτό το ελαστικό δαχτυλίδι λείπει ή έχει υποστεί ζημιά, πρέπει οπωσδήποτε να αντικατασταθεί (Κωδικός 1600 210 039) πριν από τη συναρμολόγηση της φλάντζας στερέωσης 8.

Φλάντζα στερέωσης για άξονα εργαλείου M 10

Η φλάντζα στερέωσης 19 μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές. Για τη χρήση δίσκων κοπής με διαμάντια, πρέπει να τοποθετηθεί η φλάντζα στερέωσης, στραμμένη κατά 180°, στον άξονα εργαλείου 5.

Η οπή του δίσκου κοπής με διαμάντια (Ø 20 mm) πρέπει να αντιστοιχεί ακριβώς σε αυτήν του πείρου κεντραρίσματος της φλάντζας στερέωσης 19.

Μην χρησιμοποιείτε ενδιάμεσα εξαρτήματα ή προσαρμογείς.

Αφού τοποθετήσετε το εργαλείο και πριν θέσετε τη συσκευή σε λειτουργία, ελέγξτε αν το εργαλείο είναι σωστά τοποθετημένο και αν μπορεί να περιστραφεί ελεύθερα.

Δίσκος με πετάλια

(για άξονα με σπείρωμα M14)

Ανάλογα με την εργασία που πρόκειται να εκτελεστεί, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προφυλακτήρα χεριού 12. Τοποθετήστε τη ειδική φλάντζα στερέωσης 8 (αξεσουάρ, κωδικός 2 605 703 028) και τον δίσκο με πετάλια στον άξονα 5. Βιδώστε το παξιμάδι σύσφιξης 10 και σφίξτε με το κλειδί με πείρους.

Δίσκος λείανσης από καουτσούκ 13

Ανάλογα με την εργασία που πρόκειται να εκτελεστεί, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προφυλακτήρα χεριού 12.

Για τη συναρμολόγηση, βλέπε εικόνα.

Βιδώστε το παξιμάδι σύσφιξης 15 και σφίξτε με το κλειδί με πείρους.

Βούρτσα τύπου ποτηριού 16 / κυκλική βούρτσα

(για άξονα με σπείρωμα M14)

Ανάλογα με την εργασία που πρόκειται να εκτελεστεί, αφαιρέστε το προστατευτικό κάλυμμα 6 και τοποθετήστε τον προφυλακτήρα χεριού 12.

Το αξεσουάρ πρέπει να βιδωθεί στον άξονα 5 έτσι ώστε να εδράζεται σταθερά στη φλάντζα που βρίσκεται στο άκρο του άξονα. Σφίξτε με ένα γαλλικό κλειδί.

Παξιμάδι ταχείας σύσφιξης SDS-clic

(για άξονα με σπείρωμα M14)

Αντί για το παξιμάδι σύσφιξης 10, είναι δυνατή η χρήση του παξιμαδιού ταχείας σύσφιξης 11 (αξεσουάρ). Τα αξεσουάρ μπορούν να τοποθετηθούν χωρίς τη χρήση εργαλείων συναρμολόγησης.

Το παξιμάδι ταχείας σύσφιξης 11 πρέπει να χρησιμοποιείται μόνο με δίσκους λείανσης και κοπής.

Χρησιμοποιείτε μόνο ένα παξιμάδι ταχείας σύσφιξης 11 σε άριστη κατάσταση και χωρίς φθορές.

Κατά το βίδωμα, βεβαιωθείτε ότι η τυπωμένη πλευρά δεν είναι στραμμένη προς τον δίσκο· το βέλος πρέπει να δείχνει προς το σημάδι 20.

Ασφαλίστε τον άξονα με το κουμπί ασφάλισης 4. Σφίξτε καλά το παξιμάδι ταχείας σύσφιξης με περιστροφή του δίσκου προς τη φορά των δεικτών του ρολογιού.

Ένα παξιμάδι ταχείας σύσφιξης που δεν έχει υποστεί ζημιά και έχει στερεωθεί σωστά μπορεί να χαλαρώσει με το χέρι περιστρέφοντας τον ραβδωτό δακτύλιο αντίθετα από τη φορά των δεικτών του ρολογιού.

Μην χαλαρώνετε ποτέ ένα μπλοκαρισμένο παξιμάδι ταχείας σύσφιξης με πένσα· χρησιμοποιήστε κλειδί με πείρους. Τοποθετήστε το κλειδί με πείρους σύμφωνα με την περιγραφή στο σχήμα.

Μην χαλαρώνετε ποτέ ένα μπλοκαρισμένο παξιμάδι ταχείας σύσφιξης με πένσα· χρησιμοποιήστε κλειδί με πείρους. Τοποθετήστε το κλειδί με πείρους σύμφωνα με την περιγραφή στο σχήμα.

Επιτρεπόμενα αξεσουάρ

Όλα τα αξεσουάρ που αναφέρονται σε αυτές τις οδηγίες χρήσης μπορούν να χρησιμοποιηθούν.

Ο επιτρεπόμενος αριθμός στροφών ανά λεπτό [rpm] ή η περιφερειακή ταχύτητα [m/s] των χρησιμοποιούμενων εργαλείων πρέπει να αντιστοιχεί τουλάχιστον στις ενδείξεις του πίνακα.

Επομένως, να προσέχετε πάντα τον επιτρεπόμενο αριθμό στροφών/την επιτρεπόμενη περιφερειακή ταχύτητα που αναγράφεται στην ετικέτα του εργαλείου.

	max. [mm]		[mm]	[tr/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Λάβετε υπόψη την τάση του δικτύου: Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί στις ενδείξεις της πινακίδας τύπου της συσκευής. Οι συσκευές που λειτουργούν με 230 V μπορούν επίσης να χρησιμοποιηθούν με 220 V.

Εκκίνηση/Διακοπή λειτουργίας

Για να θέσετε τη συσκευή σε λειτουργία, ωθήστε τον διακόπτη λειτουργίας 1 προς τα εμπρός.

Για να ασφαλίσετε τον διακόπτη λειτουργίας 1, πιέστε τον προς τα κάτω σε αυτή τη θέση μέχρι να ασφαλίσει.

Για να σταματήσετε τη συσκευή, αφήστε τον διακόπτη λειτουργίας 1 ή πιέστε το πίσω μέρος του διακόπτη.

Δοκιμή λειτουργίας!

Ελέγξτε τα εξαρτήματα πριν τα χρησιμοποιήσετε. Το εξάρτημα πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται ελεύθερα. Πραγματοποιήστε δοκιμή λειτουργίας αφήνοντας το εξάρτημα να περιστραφεί χωρίς φορτίο για τουλάχιστον 30 δευτερόλεπτα. Μη χρησιμοποιείτε εξαρτήματα που είναι κατεστραμμένα, ζυγοσταθμισμένα ή προκαλούν κραδασμούς.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Η ηλεκτρονική σταθεροποίηση επιτρέπει τη διατήρηση σχεδόν σταθερής ταχύτητας περιστροφής εν κενώ και υπό φορτίο, εξασφαλίζοντας έτσι ομοιόμορφη απόδοση.

Προστασία υπερφόρτωσης (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ο κινητήρας σταματά σε περίπτωση υπερφόρτωσης. Μειώστε αμέσως το φορτίο της συσκευής και αφήστε την να λειτουργήσει εν κενώ στη μέγιστη δυνατή ταχύτητα για περίπου 30 δευτερόλεπτα, ώστε να κρυώσει.

Προεπιλογή ταχύτητας περιστροφής (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Προεπιλέξτε την απαραίτητη ταχύτητα περιστροφής με τον τροχό ρύθμισης 2 σύμφωνα με τις ενδείξεις του πίνακα που ακολουθεί το κεφάλαιο «Τεχνικά χαρακτηριστικά» (ενδεικτικές τιμές).

Οδηγίες χρήσης

Σφίξτε το τεμάχιο εργασίας σε περίπτωση που δεν είναι αρκετά βαρύ και υπάρχει κίνδυνος να μετακινηθεί. Μην υπερφορτώνετε τη συσκευή, διαφορετικά μπορεί να σταματήσει. ■ Οι δίσκοι λείανσης και κοπής θερμαίνονται πολύ κατά τη διάρκεια της εργασίας· μην τους αγγίζετε πριν κρυώσουν εντελώς.

Εργασίες λείανσης

Κατά τις εργασίες λείανσης, θα έχετε τα καλύτερα αποτελέσματα προσεγγίζοντας τη συσκευή με γωνία τοποθέτησης 30° έως 40°. Οδηγήστε τη συσκευή ομαλά και με μέτρια πίεση. Αυτό αποτρέπει την υπερβολική θέρμανση του τεμαχίου εργασίας, δεν αλλάζει χρώμα και δεν δημιουργούνται γραμμές.

Μην χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες λείανσης.

Δίσκος με πτερύγια

Ο δίσκος με πτερύγια (εξάρτημα) επιτρέπει επίσης την επεξεργασία κυρτών επιφανειών και προφίλ (λείανση περιγραμμάτων).

Οι δίσκοι με πτερύγια έχουν σημαντικά μεγαλύτερη διάρκεια ζωής, χαμηλότερα επίπεδα θορύβου καθώς και χαμηλότερες θερμοκρασίες λειτουργίας από τα λειαντικά φύλλα.

Εργασίες κοπής

Κατά την κοπή, μην ασκείτε πίεση, μην κλίνετε ή ταλαντώνετε. Εργάζεστε με μέτρια ταχύτητα προώθησης κατάλληλη για το υλικό.

Μην φρενάρετε τους δίσκους κοπής που επιβραδύνουν ασκώντας πλευρική πίεση.

Το σημαντικό είναι η κατεύθυνση στην οποία εκτελείτε την εργασία κοπής.

Η συσκευή πρέπει πάντα να λειτουργεί προς την αντίθετη κατεύθυνση. Συνεπώς, μην καθοδηγείτε τη συσκευή προς την άλλη κατεύθυνση! Διαφορετικά, υπάρχει κίνδυνος να βγει από τη γραμμή κοπής ανεξέλεγκτα.

Κατά την κοπή προφίλ και τετράγωνων σωλήνων, τοποθετήστε τη συσκευή στη μικρότερη διατομή.

Κοπή πέτρας

Η συσκευή πρέπει να χρησιμοποιείται μόνο για ξηρή κοπή/ξηρή λείανση.

Ο καλύτερος τρόπος είναι να χρησιμοποιήσετε έναν διαμαντένιο δίσκο κοπής. Για να αποτρέψετε τις κλίσεις, χρησιμοποιήστε τον οδηγό 17 με το ειδικό προστατευτικό κάλυμμα με αναρρόφηση σκόνης.

Χρησιμοποιείτε τη συσκευή μόνο με αναρρόφηση σκόνης. Φοράτε επίσης μάσκα προστασίας από τη σκόνη.

Η ηλεκτρική σκούπα πρέπει να είναι εγκεκριμένη για την αναρρόφηση σκόνης πέτρας.

Η εταιρεία Bosch σας προσφέρει κατάλληλες ηλεκτρικές σκούπες.

Θέστε τη συσκευή σε λειτουργία και τοποθετήστε την με το μπροστινό μέρος του οδηγού στη θέση εργασίας.

Εργαστείτε με μέτρια ταχύτητα προώθησης κατάλληλη για το υλικό (βλέπε εικόνα).

Κατά την κοπή ιδιαίτερα σκληρών υλικών, όπως σκυρόδεμα με υψηλή περιεκτικότητα σε χαλίκι, ο διαμαντένιος δίσκος κοπής μπορεί να υπερθερμανθεί και να υποστεί ζημιά. Ένα στέμμα σπινθήρων γύρω από τον διαμαντένιο δίσκο κοπής είναι ένδειξη αυτού.

Σε αυτή την περίπτωση, διακόψτε τη διαδικασία κοπής και αφήστε τον διαμαντένιο δίσκο κοπής να περιστραφεί για λίγο χωρίς φορτίο, ώστε να κρυώσει. Μια αισθητή επιβράδυνση του ρυθμού εργασίας και ένα περιφερειακό στέμμα σπινθήρων αποτελούν ενδείξεις ότι ο διαμαντένιος δίσκος κοπής έχει στομώσει. Μπορεί να ακονιστεί ξανά κόβοντας σε λειαντικό υλικό (π.χ. τούβλο από ασβεστιτική άμμο).

Καθαρισμός και συντήρηση

Πριν από οποιαδήποτε εργασία στη συσκευή, βγάζετε πάντα το φις από την πρίζα.

Για ασφαλή και ικανοποιητική εργασία, καθαρίζετε τακτικά τη συσκευή και τις σχισμές εξαερισμού της.

Υπό ορισμένες δύσκολες συνθήκες λειτουργίας, κατά την επεξεργασία μετάλλων, μπορεί να συσσωρευτεί αγώγιμη σκόνη στο εσωτερικό της συσκευής και να επηρεάσει τη μόνωση προστασίας. Σε αυτή την περίπτωση, η Bosch συνιστά τη χρήση σταθερού συστήματος αναρρόφησης, να φυσάτε συχνά τις σχισμές εξαερισμού και να τοποθετείτε διακόπτη διαρροής (RCD) στην παροχή ρεύματος.

Εάν, παρά την προσεκτική κατασκευή και τον έλεγχο της συσκευής, παρουσιαστεί βλάβη, η επισκευή πρέπει να ανατεθεί μόνο σε εξουσιοδοτημένο κέντρο σέρβις της Bosch για ηλεκτρικά εργαλεία.

Για οποιαδήποτε ερώτηση ή παραγγελία ανταλλακτικών, αναφέρετε οπωσδήποτε τον δεκαψήφιο αριθμό αναφοράς της μηχανής.

Οδηγίες προστασίας περιβάλλοντος

Ανακύκλωση πρώτων υλών αντί για απόρριψη αποβλήτων

Τα μηχανήματα, καθώς και τα εξαρτήματα και οι συσκευασίες τους, πρέπει να ακολουθούν κατάλληλη διαδικασία ανακύκλωσης.

Αυτό το εγχειρίδιο οδηγιών κατασκευάστηκε από ανακυκλωμένο χαρτί λευκασμένο χωρίς χλώριο.

Τα πλαστικά μας εξαρτήματα έχουν επισημανθεί με αυτόν τον τρόπο για τη διευκόλυνση της επιλεκτικής ανακύκλωσης των διαφορετικών υλικών.

Υπηρεσία Μετά την Πώληση

Θα βρείτε διογκωμένα σχέδια καθώς και πληροφορίες σχετικά με τα ανταλλακτικά στη διεύθυνση: www.bosch-pt.com

Γαλλία

Πληροφορίες μέσω Minitel 11

Όνομα: Bosch Outillage

Τοποθεσία: Saint Ouen

Νομός: 93

Robert Bosch France S.A.

Υπηρεσία Μετά την Πώληση/Εργαλεία

B.P. 67-50, Rue Ardoin

93402 St. Ouen Cedex

Υπηρεσία εξυπηρέτησης πελατών. 0143 11 9002

Πράσινη γραμμή. 0800055051

Βέλγιο

Τηλ. +32(0)2/5255143

Φαξ +32 (0)2/525 54 20

E-Mail: [e-mail]

Ελβετία

+41(0)1/8471616

Φαξ +41 (0)1/8 47 16 57

● Σέρβις συμβουλών πελατών. 0800551155

Δήλωση συμμόρφωσης

Δηλώνουμε με δική μας ευθύνη ότι αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 50 144 σύμφωνα με τους κανονισμούς 89/336/ΕΟΚ, 98/37/ΕΚ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Robert Bosch GmbH, Τμήμα Ηλεκτρικών Εργαλείων

Με την επιφύλαξη τροποποιήσεων

Τεχνικά χαρακτηριστικά

Amoladora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Número de pedido		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potencia absorbida *	[W]	700	720	720	720
Potencia ↑util *	[W]	390	400	400	400
Revoluciones en vacío	[miñ-1]	11 000	11 000	11 000	11 000
° de discos de amolar, max.	[mm]	115/125	100	115	125
Rosca del husillo		M 14	M 10	M 14	M 14
Electrónica Constante		-	-	-	-
Preselección de revoluciones		-	-	-	-
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Amoladora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Número de pedido		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potencia absorbida *	[W]	720	800	850	900
Potencia ↑util *	[W]	400	420	430	440
Revoluciones en vacío	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø de discos de amolar, max.	[mm]	115/125	125	125	125
Rosca del husillo		M 14	M 14	M 14	M 14
Electrónica Constante		-	●	●	●
Preselección de revoluciones		-	●	●	●
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Προσέξτε τον αριθμό παραγγελίας του μηχανήματός σας. Οι εμπορικές ονομασίες σε ορισμένα μηχανήματα ενδέχεται να διαφέρουν. * Οι τιμές ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Αυτές οι τιμές ενδέχεται να διαφέρουν για χαμηλότερες τάσεις και σε ορισμένες εκδόσεις για συγκεκριμένες χώρες.

Προεπιλογή στροφών (Τύπος CE)

Material	Aplicación	Átil	Rueda de ajuste
Material sintético	Pulido	Caperuza de lana de oveja	1
	Lijado fino	Disco pulidor de fieltro	1
Metal	Lijado fino	Disco de paño para pulir	1
	Decapado	Hoja lijadora	2-3
Madera, metal	Cepillado, desoxidación	Cepillo de vaso, hoja lijadora	3
Metal, piedra	Amolado	Disco de amolar	4-6
Metal	Desbastado	Disco de desbastar	6
Piedra*	Tronzado*	Disco tronzador y soporte guía	6

• Η κοπή πέτρας επιτρέπεται μόνο με τον οδηγό στήριξης (ειδικό εξάρτημα).

Ενδεδειγμένη χρήση

Η συσκευή έχει σχεδιαστεί για κοπή, λείανση και φρεζάρισμα μετάλλων και πετρωμάτων χωρίς παροχή νερού. Κατά την κοπή πέτρας είναι υποχρεωτική η χρήση του οδηγού στήριξης.

Σε συσκευές με ηλεκτρονικό έλεγχο: εφόσον χρησιμοποιούνται με τα εγκεκριμένα εξαρτήματα, μπορούν επίσης να χρησιμοποιηθούν για τρόχισμα και στίλβωση.

Πληροφορίες για θόρυβο και δονήσεις

Προσδιορισμός των τιμών μέτρησης σύμφωνα με το πρότυπο EN 50 144.

Το τυπικό επίπεδο θορύβου της συσκευής αντιστοιχεί σε: στάθμη ηχητικής πίεσης 88 dB (A), στάθμη ηχητικής ισχύος 101 dB (A).

Να φοράτε ωτοασπίδες!

Το τυπικό επίπεδο δονήσεων είναι 5,0 m/s².

Με τη χρήση της πρόσθετης λαβής με αποσβεστήρα δονήσεων, επιτυγχάνεται τυπικό επίπεδο δονήσεων χεριού-βραχίονα στη λαβή κάτω από 2,5 m/s².

Στοιχεία συσκευής

1 Διακόπτης ενεργοποίησης/απενεργοποίησης 2 Τροχός επιλογής στροφών (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Πρόσθετη λαβή 4 Κουμπί ασφάλισης ατράκτου 5 Άτρακτος με σπείρωμα για δίσκους 6 Προστατευτικό κάλυμμα 7 Μοχλός ασφάλισης 8 Φλάντζα στήριξης (με δακτύλιο στεγανοποίησης σε άτρακτο με σπείρωμα M 14) 9 Δίσκος λείανσης/κοπής 10 Παξιμάδι στερέωσης 11 Παξιμάδι στερέωσης ταχείας σύσφιξης SDS- (για άτρακτο με σπείρωμα M 14)* 12 Προστασία χεριών 13 Ελαστικός δίσκος λείανσης 14 Φύλλο λείανσης 15 Παξιμάδι σύσφιξης 16 Κυπελλοειδής βούρτσα 17 Οδηγός με προστατευτικό κάλυμμα αναρρόφησης 18 Διαμαντένιος δίσκος κοπής* 19 Φλάντζα στήριξης M 10 Τα εξαρτήματα που περιγράφονται και απεικονίζονται δεν αντιστοιχούν εν μέρει στο υλικό που συνοδεύει τη συσκευή.

Για την ασφάλειά σας

Μπορείτε να εργάζεστε με ασφάλεια με τη συσκευή μόνο εάν διαβάσετε πλήρως τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας και ακολουθήσετε αυστηρά τις συστάσεις

που περιέχονται σε αυτές. Επιπλέον, πρέπει να τηρούνται οι γενικές υποδείξεις ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Ζητήστε πρακτική εκπαίδευση στο χειρισμό πριν από την πρώτη χρήση.

Φοράτε προστατευτικά γυαλιά και ωτοασπίδες. Για την ασφάλειά σας, χρησιμοποιείτε επιπλέον άλλα προστατευτικά μέσα, όπως προστατευτικά γάντια, ανθεκτικά υποδήματα, κράνος και ποδιά. Η σκόνη που παράγεται κατά την εργασία μπορεί να είναι επιβλαβής για την υγεία, εύφλεκτη ή εκρηκτική. Αυτό απαιτεί τη λήψη κατάλληλων μέτρων προστασίας.

Για παράδειγμα: Ορισμένοι τύποι σκόνης είναι καρκινογόνοι. Χρησιμοποιείτε κατάλληλο εξοπλισμό αναρρόφησης για σκόνη και ρινίσματα και φοράτε μάσκα προστασίας από σκόνη.

Η σκόνη από ελαφρά κράματα μπορεί να αναφλεγεί ή να εκραγεί. Διατηρείτε πάντα καθαρό το σημείο εργασίας, καθώς η ανάμειξη σκόνης από διαφορετικά υλικά μπορεί να είναι ιδιαίτερα επικίνδυνη. Εάν το καλώδιο δικτύου καταστραφεί ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά αποσυνδέστε αμέσως το φις από το δίκτυο. Μη χρησιμοποιείτε ποτέ τη συσκευή με κατεστραμμένο καλώδιο. - Συνδέστε τις συσκευές που χρησιμοποιούνται σε εξωτερικούς χώρους μέσω διακόπτη διαρροής με μέγιστο ρεύμα διακοπής 30 mA. Μην εκθέτετε τη συσκευή σε βροχή ή υγρασία. Εργάζεστε πάντα με τη συσκευή κρατώντας την σταθερά και με τα δύο χέρια και διατηρώντας σταθερή θέση. Ασφαλίστε το τεμάχιο εργασίας. Ένα τεμάχιο εργασίας στερεωμένο με συσκευές συγκράτησης ή σε μέγγενη συγκρατείται με πολύ μεγαλύτερη ασφάλεια από ό,τι με το χέρι. - Κρατάτε πάντα το καλώδιο πίσω από τη συσκευή. Πάντα να αποσυνδέετε τη συσκευή και να περιμένετε να σταματήσει πριν την αφήσετε.

Σε περίπτωση διακοπής ρεύματος ή απευθείας αποσύνδεσης από το δίκτυο, απασφαλίστε αμέσως τον διακόπτη ON/OFF και θέστε τον στη θέση OFF. Έτσι αποφεύγεται η ακούσια εκκίνηση. Η συσκευή πρέπει να χρησιμοποιείται μόνο για κοπή και λείανση εν ξηρώ. - Να εργάζεστε πάντα με τη συμπληρωματική λαβή 3 τοποθετημένη στη συσκευή. Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν το εξάρτημα εργασίας μπορεί να έρθει σε επαφή με κρυφούς αγωγούς ή με το ίδιο το καλώδιο τροφοδοσίας.

Η επαφή με αγωγό που φέρει τάση θέτει υπό τάση τα μεταλλικά μέρη της συσκευής και μπορεί να προκαλέσει ηλεκτροπληξία στον χρήστη.

• Χρησιμοποιήστε κατάλληλα όργανα ανίχνευσης για να εντοπίσετε κρυφούς σωλήνες και καλώδια ή συμβουλευτείτε την τοπική εταιρεία παροχής.

Η επαφή με ηλεκτρικά καλώδια μπορεί να προκαλέσει πυρκαγιά ή ΗΛΕΚΤΡΟΠΛΗΞΙΑ. Η φθορά σωλήνων αερίου μπορεί να προκαλέσει έκρηξη. Η διάτρηση σωλήνα νερού μπορεί να προκαλέσει υλικές ζημιές ή ΗΛΕΚΤΡΟΠΛΗΞΙΑ.

Κατά την εργασία με δίσκους λείανσης ή κοπής πρέπει να χρησιμοποιείται το προστατευτικό κάλυμμα 6. Όταν χρησιμοποιείτε τον ελαστικό δίσκο λείανσης 13 ή τον τασιόβουρτσα 16/δίσκο βούρτσας/τμηματικό δίσκο λείανσης, συνιστάται να χρησιμοποιείτε την προστασία χεριών 12 (ειδικό εξάρτημα). Κατά την εργασία σε πέτρα, χρησιμοποιήστε σύστημα αναρρόφησης σκόνης. Η σκούπα πρέπει να είναι κατάλληλη για αναρρόφηση σκόνης πέτρας. Κατά την κοπή πέτρας πρέπει να χρησιμοποιείται οδηγός στήριξης. Μην επεξεργάζεστε υλικά που περιέχουν αμίαντο. - Χρησιμοποιείτε μόνο λειαντικά εργαλεία των οποίων η επιτρεπόμενη ταχύτητα περιστροφής είναι τουλάχιστον ίση με την ταχύτητα περιστροφής χωρίς φορτίο της συσκευής. Ελέγξτε τα λειαντικά εργαλεία πριν από τη χρήση. Το λειαντικό εργαλείο πρέπει να είναι σωστά τοποθετημένο και να περιστρέφεται χωρίς να τρίβει σε κανένα σημείο. Εκτελέστε δοκιμή λειτουργίας αφήνοντάς το να περιστραφεί χωρίς φορτίο για τουλάχιστον 30 δευτερόλεπτα. Μην χρησιμοποιείτε λειαντικά εργαλεία εάν είναι κατεστραμμένα, περιστρέφονται έκκεντρα ή δονούνται.

Προστατεύετε το εργαλείο λείανσης από χτυπήματα, κραδασμούς και γράσο. Πλησιάζετε τη συσκευή στο τεμάχιο μόνο όταν είναι συνδεδεμένη. - Κρατάτε τα χέρια σας μακριά από τα εργαλεία λείανσης σε λειτουργία. - Προσέχετε τη φορά περιστροφής. Κρατάτε πάντα τη συσκευή έτσι ώστε οι σπίθες και τα σωματίδια που παράγονται κατά την εργασία να εκτοξεύονται σε αντίθετη κατεύθυνση από το σώμα σας. Κατά τη λείανση μετάλλων εκτοξεύονται σπίθες. Προσέχετε να μην εκτοξεύονται προς άτομα. Λόγω κινδύνου πυρκαγιάς, δεν πρέπει να υπάρχουν εύφλεκτα υλικά κοντά (στην περιοχή εκτόξευσης σπινθήρων). Να είστε προσεκτικοί όταν κάνετε αυλακώσεις, π.χ. σε φέροντες τοίχους: βλέπε "Υποδείξεις σχετικά με τη στατική". Εάν ο δίσκος κοπής μπλοκάρει ξαφνικά, προκαλείται απότομη ροπή αντίδρασης στη συσκευή. Σε τέτοιες περιπτώσεις πρέπει να αποσυνδέσετε αμέσως τη συσκευή. Λάβετε υπόψη τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα στήριξης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε μειωτήρες ή προσαρμογείς. - Ποτέ μη χρησιμοποιείτε δίσκους κοπής για λείανση. Μην ασκείτε πλευρική δύναμη στους δίσκους κοπής. Ακολουθείτε τις οδηγίες του κατασκευαστή κατά τη συναρμολόγηση και τη χρήση του εργαλείου λείανσης. ■Προσοχή! Ο δίσκος συνεχίζει να περιστρέφεται λόγω αδράνειας πριν αποσυνδέσετε τη συσκευή. Μη σφίγγετε τη συσκευή σε μέγγενη. - Ποτέ μην επιτρέπετε σε παιδιά να χρησιμοποιούν τη συσκευή. Η Bosch μπορεί να εγγυηθεί τη σωστή λειτουργία της συσκευής μόνο εάν χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Υποδείξεις σχετικά με τη στατική

Οι αυλακώσεις σε φέροντες τοίχους πρέπει να γίνονται σύμφωνα με το πρότυπο DIN 1053 μέρος 1, ή σύμφωνα με τις ειδικές διατάξεις κάθε χώρας.

Είναι επιτακτική ανάγκη να τηρούνται αυτές οι διατάξεις. Πριν από την έναρξη της εργασίας πρέπει να συμβουλευτείτε τον επιβλέποντα μηχανικό, τον αρχιτέκτονα ή τους υπεύθυνους της διεύθυνσης του έργου.

Τοποθέτηση των προστατευτικών διατάξεων

• Πριν από οποιονδήποτε χειρισμό στη συσκευή, βγάλτε το φις από την πρίζα.

Προστατευτικό κάλυμμα

Κατά την εργασία με δίσκους λείανσης ή κοπής πρέπει να χρησιμοποιείται το προστατευτικό κάλυμμα 6.

Χαλαρώστε τον μοχλό ασφάλισης 7.

Τοποθετήστε το προστατευτικό κάλυμμα 6 στον λαιμό του άξονα σύμφωνα με το σχήμα. Οι κωδικοποιημένες προεξοχές του προστατευτικού καλύμματος πρέπει να συμπίπτουν με τις αντίστοιχες αυλακώσεις στον λαιμό του άξονα.

Πιέστε το προστατευτικό κάλυμμα στον λαιμό του άξονα μέχρι το κολάρο του προστατευτικού καλύμματος να εφαρμόσει στη φλάντζα της συσκευής και οι κωδικοποιημένες προεξοχές να εδράσουν στην κυκλική αυλάκωση του λαιμού του άξονα.

Στρέψτε το προστατευτικό κάλυμμα 6 αριστερόστροφα στην επιθυμητή θέση εργασίας.

Ρυθμίστε το προστατευτικό κάλυμμα 6 έτσι ώστε οι σπίθες να μην εκτοξεύονται προς τον χρήστη.

Παρατήρηση: Με τις κωδικοποιημένες προεξοχές του προστατευτικού καλύμματος 6 εξασφαλίζεται η τοποθέτηση του κατάλληλου προστατευτικού καλύμματος για τον τύπο της συσκευής.

Η αποσυναρμολόγηση πραγματοποιείται με την αντίστροφη σειρά.

Πρόσθετη λαβή

Να εργάζεστε πάντα με την πρόσθετη λαβή 3 τοποθετημένη στη συσκευή.

Βιδώστε την πρόσθετη λαβή 3 δεξιά ή αριστερά της κεφαλής της συσκευής, ανάλογα με την εργασία που πρόκειται να εκτελεστεί.

Πρόσθετη λαβή με αποσβέστη κραδασμών

VIBRATION CONTROL

Η πρόσθετη λαβή είναι κατασκευασμένη από ειδικό υλικό που αποσβένει τους κραδασμούς, επιτρέποντας πιο άνετη και ασφαλή εργασία.

Μην κάνετε καμία τροποποίηση στην πρόσθετη λαβή.

Μη συνεχίσετε να χρησιμοποιείτε μια πρόσθετη λαβή εάν είναι κατεστραμμένη.

Προστασία χεριών

Σε περίπτωση χρήσης του ελαστικού πιάτου λείανσης 13 ή της βούρτσας τύπου κυπέλλου 16/βούρτσας δίσκου/τμηματικού δίσκου λείανσης, συνιστάται η χρήση της προστασίας χεριών 12 (ειδικό εξάρτημα). Η προστασία χεριών 12 στερεώνεται μαζί με την πρόσθετη λαβή 3.

Τοποθέτηση των εργαλείων λείανσης

■ Πριν από οποιονδήποτε χειρισμό στη συσκευή, βγάλτε το φις από την πρίζα.

! Χρησιμοποιείτε μόνο εργαλεία λείανσης των οποίων οι επιτρεπόμενες στροφές είναι τουλάχιστον ίσες με τις στροφές χωρίς φορτίο της συσκευής.

Οι δίσκοι λείανσης και κοπής μπορούν να φτάσουν σε πολύ υψηλές θερμοκρασίες κατά την εργασία· περιμένετε να κρυώσουν πριν τους αγγίξετε.

Καθαρίστε τον άξονα συγκράτησης λειαντικών δίσκων και όλα τα εξαρτήματα που πρόκειται να συναρμολογηθούν. Για να σφίξετε και να χαλαρώσετε τα λειαντικά εργαλεία, συγκρατήστε τον άξονα συγκράτησης λειαντικών δίσκων 5 πιέζοντας το κουμπί ασφάλισης του άξονα 4.

Ενεργοποιήστε το κουμπί ασφάλισης του άξονα 4 μόνο όταν ο άξονας συγκράτησης λειαντικών δίσκων είναι ακινητοποιημένος!

Δίσκοι λείανσης/κοπής

Λάβετε υπόψη τις διαστάσεις των λειαντικών δίσκων. Η διάμετρος της οπής πρέπει να είναι κατάλληλη για τη φλάντζα στήριξης 8 (M 14), 19 (M 10). Μη χρησιμοποιείτε μειωτικά ή προσαρμογείς.

Κατά τη συναρμολόγηση διαμαντένιων δίσκων κοπής, πρέπει να δίνετε προσοχή ώστε το βέλος κατεύθυνσης περιστροφής του διαμαντένιου δίσκου κοπής να συμπίπτει με την κατεύθυνση περιστροφής της συσκευής (βέλος κατεύθυνσης περιστροφής στην κεφαλή της συσκευής).

Πραγματοποιήστε τη συναρμολόγηση σύμφωνα με το εικονογραφημένο φύλλο.

Βιδώστε το παξιμάδι στερέωσης 10 και σφίξτε το με το κλειδί δύο ακίδων (βλ. ενότητα "Ταχυσφίχτης παξιμάδι").

Φλάντζα στήριξης για άξονα συγκράτησης λειαντικών δίσκων M 14

Ο λαιμός κεντραρίσματος της φλάντζας στήριξης 8 φέρει έναν δακτύλιο στεγανοποίησης (πλαστικό εξάρτημα).

Εάν ο δακτύλιος στεγανοποίησης λείπει ή έχει υποστεί ζημιά, είναι απαραίτητο να τοποθετηθεί νέος δακτύλιος (αριθμός παραγγελίας 1600 210 039) πριν από τη χρήση της φλάντζας στήριξης 8.

Φλάντζα στήριξης για άξονα συγκράτησης λειαντικών δίσκων M 10

Η φλάντζα στήριξης 19 μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές. Όταν χρησιμοποιείται με διαμαντένιους δίσκους κοπής, πρέπει να τοποθετείται περιστραμμένη κατά 180° στον άξονα συγκράτησης λειαντικών δίσκων 5.

Η οπή του διαμαντένιου δίσκου κοπής (Ø 20 mm) πρέπει να εφαρμόζει χωρίς ολίσθηση στον λαιμό κεντραρίσματος της φλάντζας στήριξης 19.

Μη χρησιμοποιείτε μειωτικά ή προσαρμογείς.

Μετά τη συναρμολόγηση του λειαντικού εργαλείου, πρέπει να ελέγχεται εάν αυτό είναι σωστά τοποθετημένο και εάν περιστρέφεται χωρίς τριβή, πριν από τη σύνδεση της συσκευής.

Δισκοειδές λειαντικό (δισκοπότηρο λείανσης από ίνες)

για άξονα με σπείρωμα M 14)

Για ορισμένες εφαρμογές πρέπει να αφαιρεθεί το προστατευτικό κάλυμμα 6 και να τοποθετηθεί η προστασία χεριών 12. Τοποθετήστε την ειδική φλάντζα στήριξης 8 (ειδικό εξάρτημα, αριθμός παραγγελίας 2 605 703 028) και τον δισκοειδή λειαντικό δίσκο στον άξονα λείανσης 5. Βιδώστε το παξιμάδι στερέωσης 10 και σφίξτε το με το κλειδί δύο πείρων.

Ελαστικός δίσκος λείανσης 13

Για ορισμένες εφαρμογές πρέπει να αφαιρεθεί το προστατευτικό κάλυμμα 6 και να τοποθετηθεί η προστασία χεριών 12.

Πραγματοποιήστε τη συναρμολόγηση σύμφωνα με το εικονογραφημένο φύλλο.

Βιδώστε το παξιμάδι τάνυσης 15 και σφίξτε το με το κλειδί δύο πείρων.

Βουρτσάκι τύπου κυπέλλου 16 / δισκοειδές βουρτσάκι

για άξονα με σπείρωμα M 14)

Για ορισμένες εφαρμογές πρέπει να αφαιρεθεί το προστατευτικό κάλυμμα 6 και να τοποθετηθεί η προστασία χεριών 12.

Το εξάρτημα πρέπει να βιδώνεται αρκετά βαθιά στον άξονα λείανσης 5, ώστε να εδράζεται σταθερά στη φλάντζα του άξονα ή να φτάνει στο τέλος του σπειρώματος του άξονα. Σφίξτε το εξάρτημα με το σταθερό κλειδί.

Tuerca de fijación

περικόχλιο με σπείρωμα M 14

En lugar de la tuercia de fijacion 10 pueda emplearse la tuercia de fijacion rapiida 11 (accesorio especial). Los utiles de amolar coulden montarse先进技术 sin precisar unutil adiconal. La tuerca de fijación rápida 11 debe emplearse solamente en discos de desbastar/ tronzar.

Utilizar únicamente una tuerca de fijación Al montar la tuerca, prestar atencion a que la cara quekea la inscripction no asiente sobre el disco de amolar;la flecha debe entrainarse ademas sobre lamarca indices 20.  Retener el husillo portamuelas presionnando el boton de bloqueo del husillo 4. Apretar la tuerca de fijacion rapiida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.  Una tuercar de fijacion rapa sin dañar,correctamente montada,sedea aflojar amano girando el anillo moleteado en sentido contrario a las agujas del reoj. No intentar aflojar nunca con una tenaza una tuerca de fijacion=rapida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes según se muestra en la figura.

Επιτρεπόμενα εξαρτήματα

Puede emplearse todos los útiles Mentionados en estas instrucciones de manejo. Las revoluciones [min-1] o velocidad periférica [m/s] admisibles en los utiles deben corresponder, como minimo, a los valuesindicados en la tabla. Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los utiles.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Cerciorarse de que la tension de la red sea correcta: La tension de la fuente de energia debe coincidir con lasindicaciones en la placadecaracteristicadesaparato.Los aparatos marcados con 230V 能把Funcionar también a 220V

Σύνδεση και αποσύνδεση

Para la puesta en marcha del aparato desplazar hacia adelante el interruptor de connexion/descnexion 1. Para enclavar el interruptor de connexion/descnexion 1 presionarlo adelante hasta enclavarlo. Para desconectar el aparato soltar, o presionar atrás si se enquirytra enclavado, el interruptor de connexion/desconexión 1.

Δοκιμαστική λειτουργία

Comprobar los utiles de amolar antes de su uso. Elutildeamolardebeestperfectamente montado ydebegirarsin rozar en ningunlado.Efectuar unfuncionamento de prueba dejandolo girar envacio durante 30segundos comominimo.Noutilizar los utiles de amolar si estan dañados,si girande forma descentrada o vibran.

Ηλεκτρονική σταθεροποίηση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La electrónica Constante mantiene practicamente iguales las revoluciones en vacío y bajo carga, garantizando asi un rendimiento de trabajo constante.

Προστασία από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

En caso de sobrecargarse el motor, este se detiene. Descargar inmediamente el aparato ydeojarlo funcionar en vacio a revoluciones maximas durante aprox. 30 segundos para enfiarlo.

Προεπιλογή στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preseccionar las revolucionesrequireidas con la rueda deajuste 2 segunindicaciones en la tabla que figura bajo "Caracteristicas先进技术"(valores orientativos).

Οδηγίες εργασίας

Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso. ■ No solicitar el aparato deundry que Ilegue a detenerse. - Los discos de desbastar y de tronzar能把 alcanzar temperatas muy elevadas al trabajo; espere hasta que se enfrén antes de tocarlos.

Λείανση

 Con ángulos de ataque de 30° a 40° se obtiene el mejor的结果ado al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentimiento excessivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.  Jamás deben usarse discos tronzadores para desbastar.

Τμηματικός δίσκος λείανσης (πλάκα λείανσης με ίνες)

Con el disco lijador segmentado (accesorio especial)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadores, teneran un nivel de ruido menor, y calientan menos la pieza al trabajo.

Κοπή

 Al tronzar, el disco no debe presionnarse excesivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajo. No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.  Al tronzar es importante que el sentido de avance de laquina sea el correcto. El aparato debuguiarse siempre acontramarcha, júnunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente. Al tronzar perfiles y tubos rectangulares se recomienda起初 el corte por el loro mas estrecho.

Κοπή πέτρας

El aparato debeutilizarse solamente para el tronzado y amolado en seco. Se recomienda utiliser un disco tronzador diamantado. Para averitar que el aparato se ladee, emplear el soporte guia 17 con una caperuza protectora de aspiracion especial. Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.  El aspiradoribeestar homologado para succionarpolvo de piedra. Bosch le offre el aspirador adecuado. Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo. Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajo (figura). Al tronzar materiales muyuros, p. ej. hormigon con un alto contenido de áridos, puedaURTAR a sobrecalentarse el disco trzonzador diamantado llgando incluoso dañarse. Esto se manifiesta por una corona de chispas en el perimetro del disco trzonzador diamantado. En these casos debe interruptirse el procesode trzonado para enfiar el disco trzonador diamantado dejandolo funciona brevemente sin carga a las revoluciones en vacio. Tanto una disminución considerable en la progrégion del trabajo como una corona de chispas en el perimetro del disco tronzador diamantado son sintomas de que el disco está meltado. Este puede reaffilarse efectuando uno cortes en material abrasivo (p. ej. en arenisca calcarea).

Συντήρηση και καθαρισμός

- Πριν από οποιαδήποτε επέμβαση στη συσκευή, βγάλτε το φις από την πρίζα.

 Mantener siempre limpios el aparato y las rejillas de refrigeracion para poder trabajo con seguridad.  En casoes especialies peutecorrir que se acumule polvo metalico susceptible de conducir electricidad en el interior del aparato. Ellepuedlegar a mermar la proteccion deaislamento del aparato.Enesticos casese recomienda la aplicacion de un equipo de aspiracion estacionario,soplar frencuentamente las rejillas de refrigeracion, e intercalarun fusible diferencial. Si a pesar de los esmerados procesos de fabricación y control, el aparato隐身ase a averiarse, la reparacióndeferá encargarse a un taller de service autorizado para herramentas electricas Bosch. Al realizar consultas o Solicitar piezas de repuesto, es imprescindible indicar sempre el numero de pedido de 10 digitos que figura en la placac de caracteristicas del aparato.

Προστασία του περιβάλλοντος


Ανάκτηση πρώτων υλών αντί για παραγωγή απορριμμάτων

El aparato, los accesos y el embalaje debieran someterse a un proceso de recuperacion que respepe el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilizacion de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Τεχνική εξυπηρέτηση και υποστήριξη πελατών

Τα σχέδια συναρμολόγησης και οι πληροφορίες για τα ανταλλακτικά θα τα βρείτε στο διαδίκτυο στη διεύθυνση:

www.bosch-pt.com

Ισπανία

Robert Bosch España, S.A. Departamento de ventas Herramientos Eléctricas C/Hermanos Garcia Noblejas, 19 28037 Madrid Aesoramento al cliente... [phone] Fax. [phone]

Βενεζουέλα

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 +58 (0)2 / 207 45 11

Μεξικό

Robert Bosch S.A. de C.V. Interior: +52 (0)1 / 800 627 1286 D.F.: +52 (0)1 / 52 84 30 62 E-Mail: [e-mail]

Αργεντινή

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atencion al Cliente +54 (0)810 / 555 2020 E-Mail: [e-mail]

Περού

Autorex Peruana S.A. Republca de Panama 4045, Lima 34 +51 (0)1 / 475-5453 E-Mail: [e-mail]

Χιλή

EMASA S.A. Irrarrazaval 259 - Nuña Santiago +56 (0)2 / 520 3100 E-Mail: [e-mail]

Δήλωση συμμόρφωσης

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado el derecho de modificaciones Dados&Tecnicosdoaparelho

Rebarbadora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
N° de encomenda		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potência nominal observada *	[W]	700	720	720	720
Potênciautil *	[W]	390	400	400	400
Rotações em vazio	[miñ-1]	11 000	11 000	11 000	11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	100	115	125
Rosca de veio de rectificacao		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Pré-Seleção de número de rotação		-	-	-	-
Peso (sem accesário), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		☐ / II	☐ / II	☐ / II	☐ / II

Rebarbadora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
N° de encomenda		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potência nominalabsorvida*	[W]	720	800	850	900
Potênciautil*	[W]	400	420	430	440
Rotações em vazio	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	125	125	125
Rosca de veio derectuição		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Pré-Seleção de númerode rotação		-	●	●	●
Peso(sem accessibility), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		[II / II]	[II / II]	[II / II]	[II / II]

Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas pode variar. * As indicações vale para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos especialicos de páises. Pre-selectação de número de rotação ( Tipo CE)

Material	Aplicação	Ferramenta	Roda de ajuste
Plástico	Polir	Boina de lă de codeiro	1
	Lixamento fino	Disco de feltro para polir	1
Metal	Lixamento fino	Disco de pano para polir	1
	Retirar tinta	Lixa	2-3
Madeira, metal	Escovas, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4-6
Metal	Desbastar	Disco de desbastar	6
Pedra*	Cortar*	Disco de corte e carril de guia	6

* Apenas é permitidoURTar pedrasutilizando o carril de guia (accessorio).

Χρήση σύμφωνα με τις διατάξεις

O aparelho é determinado paraURTar,desbastare escovar materiais de metal e de pedra,semutilizar agua.ParaURTar pedras é necessarioutilizar um carril de guia. No caso de aparhos commando electrónico: Com ferramentas abrasivas admissível, también é possível utiliser o aparheiro para lixar e polir.

Πληροφορίες για θόρυβο και δονήσεις

Valores de medida de acordo com EN 50 144. O nível de ruído avaliado A do aparecido é típica-mente: Nível de pressão acústica 88 dB (A). Nível de potência acústica 101 dB (A). Utilize protectores auriculares! A aceleração avaliada é típamente de 5,0 m/s². Utilizando o punho adicular com amortecimento de vibrações, a vibração da maior e do braço no punho adicular é normalmente inferior à 2,5 m/s².

Στοιχεία της συσκευής

1 Interruptor de ligar/desligar 2 Rodela de ajuste do numero de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Punho adicional 4 Tecla de trabajo de veio 5 Veio de rectificacao 6 Capa de proteção 7 Alavanca de aperto 8 Flange de admissão (no caso do veio de rectificacao M 14 com O-Ring) 9 disco de desbastar/cortar* 10 Porca de aperto 11 Porca de aperto rápido SDS- li (para veio de rectificação M 14)* 12 Proteção para as mãos* 13 Prato de lixar de borracha* 14 Lixa* 15 Porca redonda* 16 Escova tipo tacho* 17 Carril de guia com capa de aspiração* 18 disco de diamante paraURTar* 19 Flange de admissão M 10 * Os acessórios ilustrados e descriços nas instruções de service não sempre são abrangidos pelo Conjunto de fornecimento!

Για την ασφάλειά σας

 Um trabajo seguro com o aparvelso sepossible antes ter sidopletamente as instruções de的服务o e as indications de segurarca e antes observar rigorosamente as指示asnelas conti das. Adicionalmente deverá seguir as indicações gerais de segança que se encontrar no caderno em anexo. Uma instruição pratica évantajosa. - Usar oculos de proteção e proteção para os ouvidos. Para a sua segurar, use)??. Utensildos de segurar persona, como por;. exemplo luvas de protecao, sapatos firmes e robustos, capacete e avental. - Durante o trabalho são produzidos pós que podem ser nocivos à saude, inflamáveis ou explosivos. São necessarias medidas de proteção adequadas. Por exemple: Alguns pos são considerados cancerígenos. Utilize uma apropriada aspiração de po/aparas e use uma máscara de proteção contra po. Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, quando misturas de material são extremamente perigosas. Cas o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Jamais utilizez o aparelho com um cabo danificado. Aparelhos realizados ao ar livre devem ser connectados atraves de um interruptor de protecao contra corrente residual com uma corrente de activacao de no maximo 30mA .Nao utilizez o aparelho na chuve ou em ambientes humidos. Ao travaçar com o aparecido, segure-o sempre com às vezes e mantenha uma posicao firme. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a maior. Conduzir o cabo sempre por detrás daquina. - Sempre desligar o aparelho antes de deposita-la e aguardar até que o aparelho pare completeness. No caso de falha de corrente ou se ffor puxada a toma de corrente,deera destravar imeditamente o interruptor de ligar/desligar e colocar na posicao desligada. Isto evita um novo arranque involuntario. O aparelho só deve ser utilisé para cortes a seco/polimento a seco. O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Apenas segurar a ferramenta eletrica pelas superficies de manuseio isoladas, caso a ferramenta deutilização possa entrada em contacto comuma tubulação escondida no muramento ou o padrão cabo eletrico. Ocontactocomumcaboqueconduztensao eletrica, colocarasyobtensaoaspartedes metalexpostadasferramentapeodelevara umchoqueeletrico. Utilize aparehos detectives痫pos para detectar cabos de alimentacao ou peça apoio da suairma de abastecimento. Ocontactocomcabsolectricospodeprovocarincendioechoqueelectrico.Odano deuma linhagaspoledevarumaexplosao. Uma perfuraçãodeum tubo deágua provocam dano material ou pode provocar umchoqueelectrico. Paraetrabalhos com discos de desbastar ou de cortar, e necessario que a capa de protecao 6 esteja montada. Paraetrabalhos com o prato de lixar de borracha 13 ou com a mosto tipo tacho 16/escova de disco/disco abrasivo em leque, e recomendavel montar a protecao para mao 12 (accessorio). Use una aspiração a vácuo para pó de pedras ao trabalho com as tais. O aspirador de pô deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras. - Materiais que contentem amiente não devem ser trathestados. - Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum não alto como o número de rotações em vazio do aparecido. - Controlar as ferramentas abrasivas antes da'utilisation. A ferramenta abrasiva deve estar perfeitamente montada e deve poder girar livrente. Realizar um funcionaamento de ensao semarga, durante no-minimo 30 segundos. Ferramentas abrasivas danificadas, descentras ou vibrantes não devem serutilizadas. Proteger as ferramentas abrasivas contra golpes, trepidações e gordura. Socontactarpecaasertrabalhada quando oaparelhojáestiverligado. - Não toque nas ferramentas abrasivas em rotação. - Observar o sentido de rotação. Sempre segurar o aparecido de forma que faíças ou pô de lixar você para longe do corpo. Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incência, não devem encontrar-se materiais inflamáveis nas proximidades (área de vôo de faíscas). Cuido aoAbrir cavidades p.ex.em paredes portantes:Veja asindicacoes sobre a estatica. O aparelho reage com movimientos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imeditamente. - Observar as dimensoes dos discos abrasivos. O diametro do orificio deve fazer-se a flange de admissao 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. - Jamalis utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte. Observe as indentações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva. Cuido! A lixa funciona por inercia après deslugar o aparelho. - Não fixar o aparecido com um torno de bancada. - Jamalisdeeraprimitirecriançasutilizem esteaparelho. A Boschsolepoadesegurarumfunacionamentoperfeito doaparelho,separaesteaparelho foramutilizadosccessóriosoriginaisprevistospara tal.

Ενδείξεις για τα ηλεκτροστατικά

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as dispositions do respectivo País. É imprescindivel seguir estas directivas. Antes de iniciar o trabajo, deverá consultar o especialista em estática, o arquitecto ou os responsaveis pela ora.

Τοποθετήστε τις διατάξεις προστασίας

- Tirar a性和tomada antes do todos os travailhos no aparecido.

Προστατευτικό κάλυμμα

Paraeworkos com discos de desbastar ou de cortar, é necessario que a capa de protecão 6 esteja montada. Abrir a alavanca de aperto 7. Colocar a capa de proteção 6 sobre a garganta do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de proteção devem coincidar com os respectivos entalhes na garganta do fuso.  Pressionar a capa de proteção sobre a garganta do fuso, às que o colar da capa de proteção está apoiado na flange do aparelho e os rassaltos de codificação engatem na ranhura da garganta do fuso.  Girar a capa de proteção 6 no sentido contrário dos ponteiros do relógio, para a posicao necessaria (posicao de trabalho). Ajustar a capa de proteção 6, de modo que seja的概率 um voho de fazer na direcção do operador. Indicação: Ocame de codificacao na capa de protecao 6 assegura,que apenas sera possivel montaruma capa de protecao apropriadapara este tipo de aparelho. Para desmontar,deeraproceder na sequencia invertida.

Πρόσθετη λαβή

O punho adicondional 3 deve ser montado durante todos os lavorhos com o aparelho. Aparafusar o punho adiconal 3 de acordo com as indications de trabajo, no lado direito ou esqueido daanela do aparelho.

Πρόσθετη λαβή με απορρόφηση κραδασμών

VIBRATION CONTROL

O punho adicular com atenuacao de vibracao possibita um trabalho com poucas vibrações e portanto comfortsel e seguro. Não realizar nenhum tipo de alteracao no punho adicular. Não continua a utilizear um punho adicional que esteja danificado.

Προστασία χεριών

Para lavoros com o prato de lixar de borra cha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a proteção para mões 12 (acessoó). A proteção para mões 12 é fixada com o punho adicional 3.

Τοποθετήστε τα λειαντικά εργαλεία

- Tirar a性和tomada antes do todos os** trabalhos no aparecido.  Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que sera no minimum tao alto como o número de rotações em vazio do aparelho. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arreçoam. - Limpar o veio de rectificacao e todas as peças a serem montadas. Para aperture e soltar as ferramentas abrasivas,deer fixar o veio de rectificacao 5 com a tecla de travamento de veio 4. Apenas acontear a tecla de trabajo de veio 4 com o veio de rectificacao parado!

Δίσκος λείανσης/κοπής

Observar as dimensoes dos discos abrasivos. O diametro do orificio deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. Aoutilizarum disco de diamante para cortar,observequea setade sentido de rotaçãodo disco de diamante para cortar,coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabela do aparelho). Informações sobre a montagem encontrar-se na páginacom figura. Desaparafusar a porca de aperto 10 e aperture com una chave de dois furos (veja trecho "Porca de aperto rápido").  Flange de admissão para veio de rectificacao M 14 Na flange de admissão 8 encontrar-se um O-Ring (peça de plástico) em torno da gola de centragem. Cas o O-Ring estiver faltando ou estiver danificado, sera imprescindivel substitui-lo (N° de encomenda 1600 210 039), antes de montar a flange de admissao 8.  Flange de admissão para veio de rectificacao M 10 A flange de admissao 19 pode serutiliza porambleos oslados.Para discos de corte de diamante,devestesteve ser girada por 180° e colocada sobre o voio de rectifica-cao5. O orificio do disco de corte de diamante (20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissao 19. Não utilizes peças de reducao ou adaptadores.  Após montar a ferramenta abrasiva, de-vero controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livrente.

Λειαντικός δίσκος τύπου βεντάλιας (πλάκα υφάσματος λείανσης)

para veio de rectificacao M 14) De acordo com a aplicação,deeraretarapaca de proteção6 e montar a proteção para as mãos 12.Colocar a flange especial de admissao8 (accesso, n° de encomenda 2605703028)e o disco abrasivo em leque sobre o veio de rectificacao 5.Aparafasar porca de aperto 10apertar com a chave de dois furos.

Λάστιχο λείανσης 13

De acordo com a aplicação,deerá retiring a capa de proteção 6 e montar a proteção para as mãos 12. Informações sobre a montagem encontrar-se na páginacom figura. Aparafusar porca redonda 15 e aperture a chave de dois furos.

Βούρτσα τύπου κυπέλλου 16/δίσκος βούρτσας

para veio de rectificacao M 14) De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Deve ser possivel aparafusar a ferramenta abrasiva no veio de rectificacao 5, de modo que esteja firme na flange do veio de rectificacao na extremidade da rosca do veio de rectificacao. Apertar com a chave de forqueta.

Ταχυσφιχτούρα SDS-c/ijc

για άξονα λείανσης M 14

Em vez daorca de aperto 10, también pode ser realizada unaorca de aperto rápido 11 (accessorio).Desta forma también sera posível montar ferramentas abrasivas sem a necessidade deutilizar ferramentas.

Η ταχυσφιχτούρα 11 πρέπει να χρησιμοποιείται μόνο για δίσκους λείανσης και κοπής.

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não aparecem avarias. Ao aparafusar,deer observar que o lado com a descrição não melhor no sentido do disco abrasivo;a seta deve indicar no sentido da marca de indices 20.  Fixar o veio de rectificacao com a tecla de travamento deveio 4.Apertar a porca de aperto rapidogirando firmamente o disco abrasivo no sentido dos ponteiros do relógio.  Uma porca de aperto rápido que não aparesta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serijhado no sentido dos ponteiros do relógio. Jamais soltar com um alicate, uma porca de aperto rapiido que estiver emperrada, mas sim utiliser una chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.

Επιτρεπόμενα λειαντικά εργαλεία

Podem serutilizadastodasaferramentasbrasivasmentionadasnestainstrucao de service. O número de rotações admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder no minimo às indicações naabela. Por este motivo depearaspeede observarounulo de roacoes/velocidade circumferencial indicados na etiqueta da responsiva ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Τοποθέτηση στη δομή

Tenha em atençao a tensione de rede: A tensiona fonte de corrente deve coincidir com as indicacoes no logotipo do aparelho. Aparelhos com a indicação de 230 V también poder ser operados com 220 V.

Ενεργοποίηση και απενεργοποίηση

Para colocar em funciona o aparecido,deeré empurar o interruptor de ligar/desligar 1 pararente. Para imobilizar o interruptor de ligar/desligar 1,deera pressioná-lo no lado da frente até que en-gate. Para desligar o aparelho,deer sahtar o interruptor de ligar/desligar 1 ou premir no lado deTRS.

Δοκιμαστική λειτουργία!

Controlar as ferramentas abrasivas antes da utilizesçao. A ferramenta abrasiva deve estar perfeitamente montada e deve ser girada livrente. Realizar um functiOnamento de ensaio semarga, durante no minimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes nao devem ser realizadas.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rotações quase que constantes durante a marcha em vazio e sob cargo e assegura uma potência de trabalho uniforme.

Προστασία από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

O motor para no caso de sobrecarga. Neste caso,deer aliviar imeditamente o aparelho e permitir que arrefeca funciona com o maior numero de rotações e semarga durante aprox. 30segundos.

Προεπιλογή αριθμού στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Pre-selectionar o número de rotações necessário com a roda de ajuste 2, de acordo com aabela no trecho "Valores nominais do aparelho" (Valores de referencia).

Οδηγίες για την εργασία

Fixar a peça a ser trabalhada, caso está não estiver firme devido ao seu peso inicial. O aparecido não deve ser demasiamente carregado, de modo que possa parar. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefecam.

Λείανση

 Com os ângulos de ataque de 30° a 40° , alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para Cá com pressão moderada. Desta forma o aparelho não se torna demasiamente quente, não muda de cor e não há sulcos na superficie do material.  Jamais utilize disco deURTAR para desbastar.

Δίσκος λείανσης με πτερύγια (πλάκα λειαντικού υφάσματος)

Com o disco abrasivo em leque (accesso), também é possível travaíhar superficies onduladas e perfís (lixar contornos). Discos abrasivos em leque possuem uma durabitidade bem maior do que lixas, um[nével de ruido e temperatas de lixamento mais baixas.

Κοπή

 Ao cortar, não deverá premir, empeñrar nem oscilar. Trabalhar com um avanco moderado e adaptado ao material a ser trabalhado. Não travar discos abrasivos de corte, premindo-os lateramente.  Importante, e o sentido no qual é cortado. O aparelho deve sempre travaíhar na rotação antagonaista; portanto não movimento o aparelho na outra direção! Caso contrário há perigo, de que o aparelho está premido incontrolamente para fora do corte. Ao cortar perfis e tubos rectangulares,deeraco meecar o trabajo de preferencia peloazo.

Κοπή πετρωμάτων

O aparelho só deve ser utilizado para cortes a seco/polimento a seco. De preferência utilizes um disco de corte de diamante. Para não emperrar,deeráutilizarocarril de guia 17 com a capa de proteção para aspiço. Apenas operar o aparecido com a respiração de po. Além distodeervausarumamascaraedprotecçãocontrapo.  O aspirador de pó deve ser homologado para a aspiração de pós de pedras. A Bosch ofere aspiradores apropriados. Ligar o aparelho e apoiar com o lado darente do carril de guia sobre a peça a ser trabalhada. Conduzir o aparelho com avanco moderado e adaptado ao material a ser travahado (figura). Ao cortar materiais extremamente duros, p. ex. betão com alto teor de silex, pode ser que o disco de diamante para cortar se sobraqueça e sera danificado. Se este for o caso, poderá notar uma coroa de faíças em volta do disco de diamante para cortar. Neste caso devaray interrormper imeditamente oprocesso de corte e permitir que o disco de diamente paraURTARrefecafunctionando durante curto tempo commaximo numero de rotaçõese semcarga. Uma sensivel reducao da potencia de travailho e uma coroa de faicas são sinais de que o disco de diamante paraURTar está cego. Este pode ser afiado atraves de curtos cortes em material abrasivo (p.ex. arenito calcario).

Συντήρηση και φροντίδα

Αφαιρέστε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο μηχάνημα.

 Sempre manter o aparelho e as aberturas de ventilacao limpas, para travailhar bem e de forma segura.  No caso de extremas condições de aplicação, pode depositar-se épç conductivo no interior do aparelho. O isolamento de proteção do aparelho pode ser prejudicado. Nestes casos é recomendável a utilização de um equipamento estacionário de aspiração, soprar repetidamente as abertas de ventilação e intercalar um interruptor de proteção contra corrente de falha (Fl). Caso o aparelho venha a partirar falhas, apesar de cuidadosos processos de fabricacao e de controlo de qualidade, deve ser reparado em um service专业技术 autorizzato para aparhos electricos Bosch. No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Προστασία του περιβάλλοντος


Ανακύκλωση πρώτων υλών αντί για απόρριψη απορριμμάτων

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica. Estas instruções foram manufacturas com pa- pel reciclável isento de cloro. Para efeitos de una reciclagem especialica, as peças de plácico disponem de una respectiva marca.

Σέρβις

Desenhos e informacoes a respeito das peças sobressalentes encontrar-se em: www.bosch-pt.com

Πορτογαλία

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa +351 21/850000 Fax. [phone]

Βραζιλία

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas 0800/7045446 E-Mail: [e-mail]

C(Δήλωση συμμόρφωσης

Declaramos sob{nossa exclusiva responsabilitdade que este produits cumpre as seguintes normas ou documents normativos: EN 50 144 conforme as dispositions das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Dati tecnici

Smerigliatrice angolare		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Codice di ordinazione		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potenza assorbita nominale*	[W]	700	720	720	720
Potenza resa*	[W]	390	400	400	400
Numero di giri a vuoto	[g/min]	11 000	11 000	11 000	11 000
Mole abrasive Ø, mass.	[mm]	115/125	100	115	125
Attacco alberino filetatto		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Preselezione numero di giri		-	-	-	-
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Smerigliatrice angolare		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Codice di ordinazione		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potenza assorbita nominale*	[W]	720	800	850	900
Potenza resa*	[W]	400	420	430	440
Numero di giri a vuoto	[g/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Mole abrasive Ø, mass.	[mm]	115/125	125	125	125
Attacco alberino filetatto		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Preselezione numero di giri		-	●	●	●
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di tenerere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole machine possono variare. * Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Preselezione numero di giri (Tipo CE)

Materialie	Applicazione	Utensile	Rotellina
Materia plastica	Lucidatura	Cuffia in pelle d'agnello	1
	Smerigliatura fine	Disco di lucidatura in feltro	1
Metallo	Smerigliatura fine	Disco in panno	1
	Togliere vernici	Foglio abrasivo	2-3
Legno, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, pietra	Levigare	Disco abrasivo	4-6
Metallo	Sgrossare	Disco da sgrosso	6
Pietra*	Troncatura*	Mola abrasiva da taglio diritto slitta di guida	6

*La troncatura di materiale pietroso più essere realizzata esclusivamente utilizzatoanche la slitta di guida (accessorio opzionale).

Χρήση σύμφωνα με τους κανονισμούς

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzato una slitta di guida. Per macchine con dato elettronico:utilizzato utensili abrasivi specificatamente ammessi, la macchina cui si èsso impiegata anche per lavori di levigatura e di lucidatura.

Πληροφορίες για τον θόρυβο και τους κραδασμούς

Valori misurati conformamente alla norma EN 50 144. La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A). Utilizzare le cuffie di protezione! L'accelerazione misurata raggiunge di solito il valore di 5,0 m/s². Utilizzato l'impugnatura supplementare antivibrazioni, la vibratione mano-braccio all'impugnatura supplementare è tipicamente minore di 2,5 m/s².

Στοιχεία της μηχανής

1 Interruttore di avvio/arresto 2 Rotellina di selezione numero giri (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di bloccaggio dell'alberino 5 Mandrino portamola 6 Calotta di protezione 7 Levetta di fissaggio 8 Flangia (in caso di mandrino portamola M 14 con anello O) 9 Mola abrasiva da sgrosso e taglio* 10 Dado di serraggio 11 Dado di serraggio rapido SDS-clip (per fillettatura alberino M 14)* 12 Protezione per le mani* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Slitta di guida con coperchio aspirazione* 18 Mola da taglio diamantata* 19 Flangia M 10 * Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Για την ασφάλειά σας

 Épossiblelavorareconla macchina sensa incorrerein pericoli soltanto停下来 letto complemente leistruzioni per l'uso e l'opuscolo avvertenze per la sicurezza e seguendo rigorosa mente le istruzioni in essi continue. Inoltre vanno rispectateanchelegenerali istruzioni di sicurezza riportare nell'opuscolo allegato. Fatevi struire praticamente prima di passare all'operazione pratica. Portare occhiali e cuffie di protezione. Per motivi di sicurezza, sare bene indossare anche dell'ulteriore equipaggiamento protet-tivo come guanti protettivi, calzatura robusta, casco e grembiule. Le polveri che si producono durante le operazioni di lavoro possono essere dannose alla salute, infiammabili oppure explosive. è necessario prendere adequate misure di protezione. Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un'adatta aspirazione polvere/asperazione trucoli e portare la maschera di protezione contro la polvere. La polvere da metallo leggero può prendere fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolaremente pericolosi. Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina alla presa. Mai utilizzare la macchina con un cavo danneggiato. ■ Collegare le macchine che vengono utilizzate all'esternoattraverso un interruptore di sicurezza per correnti di guasto (Fl) con una corrente di disinnesto di massimo 30mA .La macchina non cui oso essereutilizzata ne in caso di pioggia ne in caso di ambiente bagnato. - Durante le operazioni di lavoro è necessario tenera la macchina sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Far passare sempre il cavo sul lato posteriore della macchina. - Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sare fermata Completely. In caso di mancanza di corrente oppure estrado la spina della corrente di rete, sbloccare immediatamente l'interruttore di avvio/arresto e metterlo nella posizione di arresto. In quello modo si impedisce un riavviamento involontario della macchina. La macchina può essere utilizzata esclusamente per la smerigliatura a secco. - Durante tutte le operazioni di lavoro con la macchina è indispensable che sia montata l'impugnatura supplementare 3. - Quando vi è il pericolò che l'utensile ad in- nesto possa incontrare una linea nascosta oppureanche il proprio cavo di rete,after- rare l'elettROUTENSILE tenendolo esclusivamente con le mani sulle impugnature isolate. Un contatto con una linea portatrice di tensione può mettere molto tensione le parti in metallo della macchina e provocare quando una scossa elettrica. Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sua montata la calotta di protezione 6. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). In caso di lavorazione di materiale pietroso utilizzare l'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Per eseguire tagli su pietra è obblatorioio utilizzato una slitta di guida. Non è permessa la lavorazione di materiali contententi amianto. Utilizzato esclusivamente utensili abrasivi con un numero di giri amesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corda di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano. Proteggere l'utensile abrasivo da urti, colpi e grasso. La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento. Non avvincare mai le mani ad utensili ad innesto ancor in rotazione. ■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scinttile oppure la polvere di abrasione sia diretta in direzione opposa a quella del corpo. Levigando metalli si provoca una scia di scinttile. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali inflammabili. ■ Attenzione in caso di fessure p. es. in pareti: portanti: vindere leindicazioni relative alla statica. In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina. Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. ■ Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale. Rispettare leindicazioni della casa costruttrice relative al montaggio ed all'applicazione dell'utensile abrasivo. ■ Attenzione! Disinserendo la macchina, l'uten-sile abrasivo continua a girare ancora. Non bloccare la macchina nella morsa a vite. ■ Mai permettere a bambini di utilizzato la machine. La Boschcouldarantireunperfettungonzian-mentationdalmachina sotanto se vengonoutilizzatiaccessorioriginalispecificatamenteprevisti perquestamachchina.

Υποδείξεις σχετικά με τη στατική

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese. Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l'ingegnere calculatore o l'architetto responsabile oppure chi di competenza.

Συναρμολόγηση της διάταξης προστασίας

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Προστατευτικό κάλυμμα

In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sia montata la calotta di protezione 6. Aprière la levetta di fissaggio 7. Applicare la calotta di protezione 6 della figura rispettivamente sul collare alberino della testa dell'elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.  Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.  Ruotare la calotta di protezione 6 in senso antiorario e portarla alla posizione necessaria (posizione di lavoro). Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'opereatore. Avvertenza: Camme codificatrici applicate alla calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sua adatta al tipo di macchina. Lo smontaggio avviene seguendo l'ordine inverso.

Συμπληρωματική λαβή

- Durante tutte le operazioni di lavoro con la macchina è indispensable che sua montata l'impugnatura supplementare 3. A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 al lato destro od al lato sinistro della testa dell'elettroutensile.

Συμπληρωματική λαβή κατά των κραδασμών

VIBRATION CONTROL

L'impugnatura supplementare antivibrazioni permiette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.  Non eseguire nessun tipo di modifica all'impugnatura supplementare. Non continuare ad utilizzare un'impugnatura supplementare difettosa.

Προστασία για τα χέρια

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/ spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all'impugnatura supplementare 3.

Τοποθέτηση λειαντικών εργαλείων

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.  Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness. Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 4.

Ενεργοποιήστε το πλήκτρο ασφάλισης του άξονα 4 μόνο όταν ο άξονας είναι ακίνητος!

Λειαντικός δίσκος λείανσης και κοπής

Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. Utilizzando una mola abrasiva diamantata da taglio diritto,fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Συναρμολόγηση βλ. εικόνα.

Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado di serraggio rapido»).

Φλάντζα υποδοχής για άξονα με δίσκο M 14

Intorno al collare di centraggio nella flanggia di alloggiamento 8 si trova in serito un anello O (particolare in materia sintetico). In caso che I'anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente necessario sostiturlo (Codice di ordinazione 1600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

Φλάντζα υποδοχής για άξονα με δίσκο M 10

La flangia 19 vuo essereutilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5. Il foro (0 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi nella gioco sul collare di centraggio della flangia di alloggiamento 19. Nonutilizzare mai né riduzioni ne adattatori.  Dopo aver eseguito il montaggio dell'utensile abrasivo e prima di insertire la macchina, controllare se l'utensile abrasivo sia stato montato correttamente e se possa ruotare alla impedimenti.

Δίσκος με πτερύγια (εργαλείο με πτερύγια)

(per fillettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. Appicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori.

Ελαστικός δίσκος 13

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Συναρμολόγηση βλ. εικόνα.

Avvitare il dato cilindrico 15 e stringere bene con la chiave a due fori.

Κυπελλοειδής βούρτσα 16/επίπεδη βούρτσα (με συρματόστροφα)

(per filettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. L'utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sua perfettamente adiacente alla flangia del mandrino all'estremità della filettatura dell'alberino portamola. Serrare a fondotramite la chiave a due fori.

Παξιμάδι ταχείας σύσφιξης SDS-≡liC

(για σπείρωμα άξονα M 14)

In sostituzione del dato di serraggio 10 può essere utilizzato il dato a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi sono più rispettoi, nonostasi di attrezzi. Il dato a serraggio rapido SDS-clic 11 può essere utilizzato esclusivamente per mola abrasiva da sgrosso e taglio. Utilizzare esclusivamente dadi a serraggio rapiido SDS-clic 11 che siano in perfetto stato. Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deveindicareindirezione della marca-tura di posizionamento 20.  Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 4. Serrare a fondo il dato di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.  Un dato di serraggio. rapido SDS-clic intatto e correttamente aplicato cui essere ruotato manually girando l'anello zigrinato in senso antio-rario. Mai cercare si sbloccare un dato di serraggio rapido SDS-clic con una tenaglia ma utilizes zare una chiave a due fori. Applicare la chiave a due fori come indicato nella figura.

Επιτρεπόμενα λειαντικά εργαλεία

Potranno essere impegati tutti gli utensili abrasivi riportati nelle presenti istruzioni per l'uso. La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati delve corrispondere al minimo ai valori riportati nella tabella. Per questo motivo è indispensableabile attenersi sempre al valore relativo al numero di giri ammessi/velocità perimetrale ammessa riportato sull'etichetta dell'utensile abrasivo.

	mass. [mm]		[mm] d	[g/min]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le machine con l'indicazione di 230V possono essere collegiate anche alla rete di 220V .

Εκκίνηση/διακοπή

Per la messa in esercizio della macchina spingere in avanti l'interrutture avvio/arresto 1. Per fissare in posizione premere l'interruttre di avvio/arresto 1 sulla parte anteriore sono allo scatto in posizione dello stesso. Per arrestare la macchina, rilasciare l'interrut-tore avvio/arresto 1, risp. premerlo sulla parte posteriore.

Prova!

Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi nella mettere la macchina sulla carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentrricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché costante il numero di giri sa in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Προστασία από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Προεπιλογή αριθμού στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulleindicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Οδηγίες εργασίας

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso. Non sottoporre la macchina a carico tanto elevato da farla fermare. ■ Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness.

Εργασίες λείανσης

 Esegendo lavori di sgrossatura, i migliori risultati si raggiungono con un'angolatura di appostamento di 30° fino a 40° . In quello modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.  Maiutilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Δίσκος με πτερύγια (ελασματοειδές εργαλείο)

Utilizzato dischi lamellari (accessorio opzionale) è possibile lavorareanche superfici convesse e profili (levigatura di forme). I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Κοπή

 Durante l'opération di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderamente adattandosi al tipo di materiale in lavorazione. Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.  Importante e la direzione in cui si esgue l'operazione di troncatura. La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontratto. Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione transversale minore.

Κοπή πετρωμάτων

La macchina può essere utilizzata esclusivamente per la smerigliatura a secco. Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione. Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltreanche la maschera di protezione contro la polvere.  L'aspirapolvere deve essere adatto all'aspi razione di polvere minerera e disporre di ris spettiva omologa zione. Ilprogramma Bosch comprende aspiratori adatti. Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione. Operare con la macchina avanzando moderata-mente ed adattandosi al tipo di materiale in lavorazione (figura). Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata cui surriscaldarsi e cui essere danneggiata. Un chiaro indicate è una corona di scintille che si create intorno alla mola da taglio diamantata. In quello caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo sulla sottomorla a carico. Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

Συντήρηση και καθαρισμός

■ Πριν από οποιαδήποτε επέμβαση στο μηχάνημα, βγάλτε το φις από την πρίζα.

 Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.  In condizioni estreme d'impiego, p. es. durante la lavorazione di metalli, nell'interno della macchina si può accumulare polvere conductrice. L'isolazione di protezione della macchina potrebbe risentirne. In queste casi è consigliabile utilizzato un impianto di aspirazione stazonario, soffiare spesso aria compressa sulle feritoe di ventilazione ed installare a monte un interruptore di sicurezza per correnti di guasto (F1). Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell'elettrotensile in caso di richieste o di ordinazione di pezzi di ricambio!

Οικολογικά μέτρα


Ανάκτηση πρώτων υλών, αντί για απόρριψη αποβλήτων

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Queste istruzioni sono stampate su carta riciclata sbiancata penza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Υπηρεσία μετά την πώληση

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Ιταλία

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano 0 3902/3696663 Fax. [phone] FilodirettoconBosch:....+3902/3696314 www.Bosch.it

Ελβετία

Servizio. +41 (0)1/8 47 16 16 Fax. [phone] Consulente per la clientela.... 0 800 55 11 55

C∈ Δήλωση συμμόρφωσης

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Con riserva di modifiche Technische gegevens

Haakse slijpmachine		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opgenomen vermogen *	[W]	700	720	720	720
Afegeven vermogen *	[W]	390	400	400	400
Onbelast toerental	[mi:n-1]	11 000	11 000	11 000	11 000
Slijpschijf-Ø, max.	[mm]	115/125	100	115	125
Schroefdraaduitgaande as		M 14	M 10	M 14	M 14
Constant-electronic		-	-	-	-
Vooraf instelbaartoerental		-	-	-	-
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Haakse slijpmachine		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opgenomen vermogen *	[W]	720	800	850	900
Afegeven vermogen *	[W]	400	420	430	440
Onbelast toerental	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slijpschijf-Ø, max.	[mm]	115/125	125	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14
Constant-electronic		-	●	●	●
Vooraf instelbaartoerental		-	●	●	●
Gewicht(zonder toebehoren), ca. [kg]		1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken. * Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen können deze gevevens afwijken. Vooraf instelbaar toerental (Type CE)

Materialiaal	Toepassing	Gereedschap	Stelwiel
Kunststof	Polijsten	Lamsvel	1
	Fijn schuren	Viltpolijstschijf	1
Metaal	Fijn schuren	Polijstschijf	1
	Verf verwijderen	Schuurblad	2-3
Hout, metaal	Borstelen, ontroosten	Komstaalborstel, schuurblad	3
Metaal,steen	Slijpen	Slijpschijf	4-6
Metaal	Afbramen	Afbraamschijf	6
Steen*	Doorslijpen*	Doorsliipschijf en geleideslede	6

*Doorslijken van steen is alleen toegestaan met de geleideslede (toebehoren).

Χρήση σύμφωνα με τον προορισμό

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebrukt om te schuren en te polijsten.

Πληροφορίες για τον θόρυβο και τους κραδασμούς

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Φοράτε ωτοασπίδες.

De gewaardeerde versnelling bedraagt kenmer-kend 5,0m / s² Bij gebruik van de trillingsdempende extra handgreep zich de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Εξαρτήματα της μηχανής

1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Extra handgreep 4 Blokkekernkop uitgaande as 5 Uitgaande as 6 Beschermkap 7 Spanhendel 8 Opnameflens (bij UITgaande as M 14 met O-ring) 9 Afbraam- of doorslijpschijf* 10 Spanmoer 11 Snelspanmoer SDS- 一 (vooruitgaande as M 14)* 12 Handbescherming* 13 Rubber steunschijf* 14 Schuurblad* 15 Ronde moer* 16 Komstaalborstel* 17 Geleideslede met afzig- en beschemkap* 18 Diamantdoorslijpschijf* 19 Opnameflens M 10 * In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht.altijd standardmeegeleverd.

Για την ασφάλειά σας

 Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren. Draag een veiligheidsbril en gehoorbescherming. Draag voor uw veriligeid ook veriligeidsuitrusting zoals werkhandsschoenen, stevige schoenen, een helm en een schort. Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zichnoodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuging voor stof en spanen en draag een stofmasker. Stof van lichte metalen kan ontvammen of exploderen. Houd de werkomgeving algijd schoon,ondat materiaalmengsels bijzonder gevaarlijk zich. Raak de stroomkabel Niet aan indien deze tjdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de steker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis worden gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30mA Gebruik het gereedschap Niet in de regen of in een vochtige omgeving. Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand=kuntdoen. Voer de kabel altijd achterwaarts van de machine weg. Schakel de machine voor het neerleggen algtduitduit en wacht tot deze tot stilstand is gekomen. ■ Wonneer de stroom uitvalt of de stekker uit het stopcontact worden getrokken,要去 u de aan/uit-schakelaar onmiddelijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten. De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigien netsnoer kan raken. Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrivf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken. Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Geadviseerd worden om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. - Gebruik een stofafzuiigbing bij het bewerken van steen. De stofzuiger要去 zich goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het doorslijpen van steen. ■ Asbesthoudend material mag nicht worden bewerkt. - Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. ■ Controller lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 secon- den onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. ■ Bescherm het slijpgereedschap gegen slagen, stoten en vet. Beweeg de machine alleen ingeschakeld maar het werkstuk. Houd uw handen uit de buurt van rondraaiende slijpgereedschappen. Let op de draairichting. Houd de machine altejd zo vast dat vonden of slijpstof van het lichaam wegliegen. Bij het schuren van metalen ontstaan wegvliegende vonden. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar moot zich geen brandbare materiaielen in de buurt (plaats waar de vonden wegvliegen) bevinden. Voorzichtig bij het makeen van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten". ■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddelijkuit. Neem de afmetingen van de slijpschijven in acht. De gatdiameter要去 passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen redueerstukken of adapters. - Gebruik doorslijpschijven nooit om af te bra-men. Stel doorslijpschijven Niet bloot aan zijwaartse druk. Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap inRCT. Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog UIT. Span de machine nicht in een bankschroef. Laat kinderen de machine nooit gebruiken. Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Κτιριακές πτυχές

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Τοποθέτηση διατάξεων προστασίας

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Προστατευτικό κάλυμμα

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschemkap 6 gemonteerd�. Open de spanhendel 7. Plaats de beschemkap 6 volgens de afbeelding op de ashals van de machine. De codeernokken van de beschemkap要去en overeenkomen met de bijbehorende uitsparingen van de ashals.  Duw de beschermkap op de ashals tot de kraag van de beschermkap gegen de flens van de machine zit en de codeernokken in de groef rondon de ashals vrijpen.  Draai de beschermkap 6 gegen de wijzers van de klok in de gewenste stand (werkstand). Stel de beschemkap 6 zo in dat het vliegen van vonken in de richting van de bediener worden voorkomen. Opmerking: Codeernokken op de beschemkap 6 zorgen ervoor dat alleen een bij dit type machine passende beschemkap kan worden gemonteerd. Demontage in omgekeerde volgorde.

Πρόσθετη λαβή

Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Schroef de extra handgreep 3 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Πρόσθετη λαβή με απορρόφηση κραδασμών

ΕΛΕΓΧΟΣ

ΚΡΑΔΑΣΜΩΝ

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.  Verander de extra handgreep Niet. Gebruik een beschadigde extra handgreep nicht更是。

Προστασία χεριών

Geadviseerd wordt om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de extra handgrep 3 bevestigd.

Τοποθέτηση εργαλείων λείανσης

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.  Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld. ■ Reinig de uitgaande as en alle te monteren delen. Blokker de uitgaande as 5 met de blokkerknop 4 voor het vastspannen en losmaken van de slijpgereedschappen. Bedien de blokkeerknop 4 alleen wanner deuitgaande as stilstaat!

Δίσκος κοπής ή λείανσης

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters. Let er bij gelebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Για τη συναρμολόγηση, βλέπε τη σελίδα με τις εικόνες.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer").

Φλάντζα υποδοχής για άξονα M 14

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst. Wanneer de O-ring ontbreekt of beschadigd is, moet deze beslist worden verrangen (bestelnr. 1600 210 039), voordat de opnameflens 8 gemonteerd worden.

Φλάντζα υποδοχής για άξονα M 10

De opnameflens 19 kan aan beiden zijden worden gezruikt. Voor diamantdor-slijpschijven要去 deze 180° gedraaid op de uitgaande as 5 worden geplaatst. Het boorgat van de diamantdoorslijpschijf ( 20mm) 要去zonder spelingspen op de centreerkaag van de opnameflens19. Gebruik geen reducerstukken of adapters.  Controleer voor de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Δίσκος λείανσης με πτερύγια

(voir uitgaande as M 14) Afhankelijk van de toepassing=kunt u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Ελαστική πλάκα στήριξης 13

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Για τη συναρμολόγηση, βλέπε τη σελίδα με τις εικόνες.

Schroef de ronde moer 15 op de uitgaande as en draai.Deze vast met de pensleutel.

Συρματόβουρτσα κυπελλοειδής 16 ή επίπεδη

(voir uitgaande as M 14) Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Het lijpgereedschap要去ver op de uitgaande as 5 kuren worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

Ταχυσύσφιγκτο παξιμάδι SDS-c/ijc

(βλέπε άξονα M 14)

Inplaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gezruikt. De slijgpereedschappen konnen dan zonder hulpgereedschap worden gemonteerd.

Το ταχυσύσφιγκτο παξιμάδι 11 επιτρέπεται να χρησιμοποιείται μόνο για δίσκους κοπής και λείανσης.

Χρησιμοποιείτε μόνο ένα άθικτο ταχυσύσφιγκτο παξιμάδι 11 που είναι σε τέλεια κατάσταση.

Let er bij het vastschroeven op dat de zijde met het opschrift Niet waar de slijpschijf wijst. De pijl moet waar de indexmarkering 20 wijzen.  Blokker de uitgaande as met deblokkkeerknop 4. Draai de snelspanmoer vast door deslijpschijf krachtig met de wijzers van de klok mee aan te draaien.  Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tergen de wijzers van de klok in met de hand los to draaien. Draai een vastzitende snelspanmoer nooit met een tang los, maar gebruik een pensleutel. Plaats de pensleutel zoals in de afbeelding weergegeven.

Επιτρεπόμενα εργαλεία λείανσης

Alle in deze gebruiksaanwijzing genoemde slijpen schurrgereedschappen können worden gebruikt. Het toegestane toerental [min^-1] resp. de omtrek-snelheid [ / ] van de gebruekte slijpgereedschappen要去instens gelijk zijn aan de gevevens in de tabel. Neem waarom alsijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines+kennen ook worden gebruikt met een spanning van 220 V.

Ενεργοποίηση και απενεργοποίηση

Wanner u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 1 maar voren. Wanneer u de aan/uit-schakelaar 1 wilt vastzet- ten, drukt u de schakelaar vooraan omlaag tot\ deze vastklikt. Laat voor het uitschakelen van de machine de aan/uit-schakelaar 1 los of duw dezechteraan omlaag.

Δοκιμαστική λειτουργία!

Controleer het lijpgereedschap voor het gebruik. Het lijpgereedschap要去 op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.

Constant-electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgrt een gelijkmatige arbeitscapaciteit.

Θερμική προστασία (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting blijdt de motor staan. Machine onmiddelijk ontlasten en onbelast bij maximaal onbelast toerental ca. 30 seconden lately afkoelen.

Προρυθμιζόμενες στροφές (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Kies het vereiste toerental met het stelwiel 2 volgens de tabel in het gedeelte „Technische gegevens" (richtwaarden).

Συμβουλές για τις εργασίες

Span het werkstuk in als het Niet door het eigen gewicht stabiel ligt. Belast de machine nicht zo sterk dat重点领域st stilstand kommt. ■ Afbraam- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Τρόχισμα

 Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het Beste resultaat. Beweeg de machine met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groven.

Μην χρησιμοποιείτε ποτέ δίσκους κοπής για τρόχισμα.

Δίσκος λείανσης με πτερύγια

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewertkt. Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lagergeluidsniveau en lagere schuurtemperaturen.

Κοπή

 Niet duwen, machine nicht schuin houden en Niet oscillerenijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.  Belangrijk is de richting van de doorsijpwerkzaamheden. De machine要去 al-tijd gegenlaporendwerken.Beweeg de machine daarom nicht in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerduit de snede worden geduwd. Profielen en vierkantbuizen können het best bij dekleinstediameter worden doorgeslepen.

Κοπή πέτρας

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 17 met speciale afzuiig- en beschemkap. Gebruik het gereedschap alleen met stofafzui- ing.Draag een stofmasker.  De stofzuiger要去 zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers. Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk. Duw de machine met matige, aan het te bewerk-ken materiaal aangepaste voorwaartse beweg- ing (zie afbeelding). Bij het dooreljpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan. Onderbreek in dit geval de doorslijpwerkzaamheden en LAST de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien. Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weeer scherp worden gemaakt.

Συντήρηση και καθαρισμός

Βγάζετε πάντα το φις από την πρίζα πριν από εργασίες στο μηχάνημα.

 Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.  Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijkkeGVallen raadzaam een stationaire afzugininstallatie te gebruiken, de ventilatieopeningen vaakuit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Προστασία περιβάλλοντος


Ανακύκλωση πρώτων υλών αντί για απόρριψη αποβλήτων

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Τεχνικό σέρβις και εξυπηρέτηση πελατών

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Ολλανδία

+31 (0)23 / 56 56 613 Fax. +31 (0)23 / 56 56 621 E-mail: [e-mail]

Βέλγιο

+32(0)2/5255143 Fax. +32 (0)2 / 525 54 20 E-mail: [e-mail]

Δήλωση συμμόρφωσης

Wij verklaren op eigenverantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden Tekniske data

Vinkelsliber		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Optagen effekt *	[W]	700	720	720	720
Afgiven effekt *	[W]	390	400	400	400
Omdrejningstal, ubelastet	[/min]	11 000	11 000	11 000	11 000
Slibeskive-Ø, maks.	[mm]	115/125	100	115	125
Slibespindelgevind		M 14	M 10	M 14	M 14
Konstant-elektronik		-	-	-	-
Indstilling af omdrejningstal		-	-	-	-
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliber		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Optagen effekt *	[W]	720	800	850	900
Afgiven effekt *	[W]	400	420	430	440
Omdrejningstal, ubelastet	[/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slibeskive-Ø, maks.	[mm]	115/125	125	125	125
Slibespindelgevind		M 14	M 14	M 14	M 14
Konstant-elektronik		-	●	●	●
Indstilling af omdrejningstal		-	●	●	●
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vær opmaerkoms på Deres maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere. * Angivelseer gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelseer variere. Indstilling af omdrejningstal (Type CE)

Materiale	Anvendelse	Værktøj	Indstillingsjul
Kunststof	Polering	Lammeuldshætte	1
	Finslibning	Filpolereskive	1
Metal	Finslibning	Polereskive	1
	Fjernelse af farve	Siberondel	2-3
Træ, metal	Børstning, fjernelse af rust	Kopbørste, silberondel	3
Metal, sten	Sibning	Slibeskive	4-6
Metal	Skrubning	Skrubskive	6
Sten*	Kapa*	Kapskiva och styrläde	6

*Föringsländen skal altid vare monteret, när der skæres i sten (tilbehør).

Προβλεπόμενος τομέας εφαρμογής

Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer,uden brug af vand.Det er forskrift at benytte en forigsslaede,nar der kal skares i sten. For maskiner med elektronisk styring: Maskinen kan benyttes til slide- og poleringsarbejde, hvis den udstyres med tilladt sliveværktøj.

Πληροφορίες για θόρυβο και κραδασμούς

Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede stojniveau er typisk: Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A). Brug horeværn. Det vægtede accelerationsniveau er typisk 5,0m / s² När det vibrationsdæmpende ekstrahändtag benyttes, er hand-arm-vibrationen på ekstrahändtag-get typisk under 2,5 m/s².

Εξαρτήματα μηχανής

1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtag 4 Spindellås 5 Slibespindel 6 Beskyttselsesskaerm 7 Spaendegreb 8 Holdeflange (ved M 14-slibespindel med O-ring) 9 Skrub-/skaereskive* 10 Spændemøtrik 11 Lynspændemøtrik SDS-clip (for M 14-sibespindel)* 12 Handbeskytteilse* 13 Gummibagskive* 14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Føringsslæde med beskyttelsesskaerm og studs til opsugning* 18 Diamantskaereskive* 19 Holdeflange M 10 * Tilbehør, som er illustrreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen!

Για τη δική σας ασφάλεια

 Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses welt igennem og anvisningerne overholds, ffor den tages i drug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholds. Fæ en sagkyndig person til at vise Dem, hvordan maskinen fungerer, for den benytttes forste gang. ■ Brug beskyttelsessbriller og horeværn. ■ Brug af sikkerhedsmaessige grunde ogsa yderligere sikkerhedsudstyr som f.eks. beskytelseshandsker, fast fodtoj, hjelm og forklaede. Stov, der opstar under arbejdet, kan vare sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsessværn. For eksempel: Nogle stovarter kan vare kræftfremkaldende. Brug egnet stov-/spanop-sugning og bær stovbeskyttelsesmaske. Letmetalstov kan brænde eller eksplodere. Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er saerlig far-lig. Hvis strömkablet beskadiges aller skæres over under arbejdet,违法犯罪. Træk straks nettstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget. ■ Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udlosningstrøm. Brug ikke maskinen,ningar. Hold altid maskinen fast med begge hænder og sorg for at stå sikkert under arbejdet. Sikre emnet. Et emne holds bedre fast med spændeanordninger erler skruestik end med händen. Ledningen skal altid fores bagud fra maskinen. Sluk altid for maskinen og vent til maskinen star helt stille, for denLAGGES fra. I tilfælde af strømsvigt eller hvis netstikket trækkes ud, abnes start-stop-kontakt straks og brings i off-position (slukket). Dette forhindreren ukontrolleret genindkboling. ■ Maskinen må kun benyttes til tørskæring/torslibning. Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Hold altid el-værktøj med isolerede hand-greb, hvis der udfores arbejde, hvor ind-satsværktøjet kankommen til at ramme en skjult ledning aller værktøjets eget kabel. Kontakt med en spændingsforende ledning kan sætte maskinens metaldele under spænding, hvilket kan fore til elektrisk stød. ■ Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningssselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stød. Beskadigelse af en gasledning kan fore til eksplosion. Brud på et vandrør kan fore til materiel skade eller elektrisk stød. ■ Beskyttelsesskaermen 6 skal vare monteret, nár der arbejdes med skrub- ell er skareskiver. Det anbefales at montere handbeskyttelsen 12 (tilbehør), nár der arbejdes med gum-mibagskiven 13 ell kopbrsten 16/ skivebørsten/lamelslibeskiven. ■ Brug en specialstøvsuger til opsugning af stov, nár der slibes i sten. Støvsugeren skal vare godkendt til opsugning af stenstov. Der skal benyttes en forghingslaede i forbindelse med skæring af sten. Asbestholdige materialer ma ikke bearejdes. ■ Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige SSEHjt som maskinens omdrejningstal i ubelastet stand. - Slibeavertoj skal kontrolleres for ibrugtag-ning. Slibeavertoj skal vare monteret korrekt og skal kinne drejes. Slibeavertoj skal provel-bes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmaessigt rundt erler vibre-rende slibeavertoj ma违法犯罪. Slibeveerktj kal beskyttes mod slag, std og fedt. ■ Maskinen skal altid vare taendt, när den fores hen til pladen. Hold hænderne væk fra roterende slitbeværktj. Vær opmaerk som på drejeretningen. Maskinen skal altid holdes således, at gnister og slibestov flyver væk fra kroppen. ■ Gnistregn opstār ved slibning af metal. Vær opmaerksom på, at personer ikke;kommer til skade. På grund af brandfare违法犯罪 materialer ikke opbevares i nærheden (gnistregnområde). Pas pà i forbindelse med opsldsning af f.eks. bærende vægge: Se henvisninger mht. statik. En blokering af skareskiven forer til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfelaIde slukkes maskinen med det samme. Overhold slabskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt-ilke reduktionsstykke eller adapter. ■ Skareskiver mä aldrig benytttes til skrubslib- ning. Skareskiver mä ikke udsættes for tryk fra sideren. ■ Fabrikantens anvisninger mht. montering og brug af sliveværktøj skal overholds. Pas pa! Slibestiften har et afterlob after sluk- ning af maskinen. ■ Maskinen mä ikke fastspændes i et skruestik. Lad aldrig børn anvendeijke maskine. ■ Bosch kan kun sikre en korrekt Funktion, hvis der benyttes originalt tilbehør.

Πληροφορίες για τη στατική

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 uller specielle krav, som gælder i det enkelte land. Disse forskritter skal overholds. Sporg den ansvarlige statiker, arkitekt eller byggeledelse til rads, for arbejdet pabegyndes.

Τοποθέτηση προστατευτικών καλυμμάτων

Træk stikket ud, før der arbejdes pa maskinen.

Προστατευτικό κάλυμμα

■ Beskyttsesskaernen 6 skal vare monteret, nár der arbejdes med skrub- eller skæreskiver. Aben spendearmen 7. Beskyttelsesskaermen 6 anbringes på maskinhovedets spindelhals, som vist på illustrationen. Kodelasene på beskyttelsesskaermen skal��e i overensstemmelse med de tilsvarende udsparinger på spindelhalsen.  Tryk beskyttelsesskaermen fast på spindelhalsen, til kanten på beskyttelsesskaermen hviler på maskinens flange og kodelasene griber ind i den omlobende not på spindelhalsen.  Drej beskyttesesskaermen 6 mod venstre i den nodvendige position (arbejdssposition). Indstil beskyttelsesskaermen 6 pa en sadan ma de, at brugeren ikke udsættes for gnist-regn. Henisning: Kodeknaster på beskyttelsesskaermen 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskaerm, som passer til maskinen. Demontering i omvendr rækkefolge.

Πρόσθετη λαβή

Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Ekstrahandtaget 3 skrues fast på den hijre eller venstre side af maskinen afhængigt af arbejdets art.

Πρόσθετη λαβή με απορρόφηση κραδασμών

ΚΡΑΔΑΣΜΟΣ

ΕΛΕΓΧΟΣ

Det vibrationsdæmpende ekstrahandgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.  Foretag ingen form for ændringer pa ekstrahandgrebet. Brug ici ekstrahandgrebet, hvis det er beskadiget.

Προστασία χεριών

Det anbefales at montere handbeskyttelsen 12 (tilbehør), nar der arbejdes med gummibagskiven 13 aller kopbørsten 16/skivebørsten/lamel-slibeskiven. Handbeskyttelsen 12 fastgøres med ekstrahandtaget 3.

Τοποθέτηση εργαλείων λείανσης

Træk stikket ud, for der arbejdes pa maskinen.  Benyt kun slibevaerktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af. ■ Rengør slibespindlen og de dele, som skal monteres. Slibeveerktøj spændes og lønses ved at indstille slibespindlen 5 med spindellåsen 4. Spindellåsen 4 mA kun aktiveres, nár splicependlen stär stille!

Δίσκος λείανσης/κοπής

Overhold slbiskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt ici reduktionsstykke erler adapter. Hvis der benyttes en diamantskereskive, skal man vare opmaerksom pa, at drejeretningspilen pa diamantskereskiven og maskinens drejeretting (drejeretningspil pa maskinens hoved) stammer overens.

Τοποθέτηση, βλέπε σελίδα με εικόνες.

Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik").

Φλάντζα συγκράτησης για άξονα λείανσης M 14

Holdeflangen 8 er forsynet med en O-ring i midtermkanten (kunststoffel). O-ringen skal erstattes, hvis den mangler aller er beskadiget (Bestill.-nr. 1600 210 039), for holdeflangen 8 monteres.

Φλάντζα συγκράτησης για άξονα λείανσης M 10

Holdeflangen 19 kan benytttes pa beggesider.Til diamantskareskiver skden drejes 180° ,for den anbringes pa sibespindel 5. Boringen i diamant-skaereskiven (Ø 20 mm) skal passage.uden slør til holdeflangens centereringskrave 19. Benyt-ilke reduktionststykkeElleradapter.  Nár slibeværktøjet er monteret, kontrolleres det for korrekt montering og omdet kan bevæges frit, før maskinen tændes.

Δίσκος λείανσης με πτερύγια

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhengigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven pa slibespindlen 5. Skru spendemotrikken 10 pa og spænd den med tapnøglen.

Ελαστικός δίσκος υποστήριξης 13

Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 12 afhängigt af arbejdets art. Montering, se billedsiden. Skru den runde møtrik 15 på og spænd den med tapnoglen.

Κυλινδρική βούρτσα 16/δίσκος βούρτσας

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhängigt af arbejdets art. Slibevaerktoget skal skrues sa meget pa sibespindlen 5, at det ligger fast op mod holdeflangen. VaeRToget spendes med en gaffelnogle.

Παξιμάδι ταχείας σύσφιξης SDS-c/ijc

(για άξονα λείανσης M 14)

Lynspændemøtrikken 11 (tilbehør) kan benytttes i stedet for spændemøtrikken 10. Slibevaerktoj kan monteres uten brug af vaerktoj.

Το παξιμάδι ταχείας σύσφιξης 11 μπορεί να χρησιμοποιηθεί μόνο για δίσκους λείανσης και κοπής.

Χρησιμοποιείτε μόνο άθικτα, μη κατεστραμμένα παξιμάδια ταχείας σύσφιξης 11.

Skriftsiden på slibeskiven skal altid vende opad,\ när slibeskiven monteres; pilen skal pege hen\ imod indeksmærket 20.  Fastlas landslide med spindelläsen 4. Spænd lynspændemotrikken ved at dreje dibeskiven kraftigt til højre.  En korrekt fastgjort ubeskadiget lyn spændemotrik lns nes ved at dreje yderringen til venstre. Lösne aldrig en fastsiddende lynspændemotrik med en tang. Brug altid en tapnogle. Anbring tapnoglen som vist pa billedet.

Επιτρεπόμενα εργαλεία λείανσης

Det er muligt at benytt alte det slibeveerktj, der er nævnt i/DDne betjeningsvejledning. Det tilladte omdrejningstal [/min] aller omfangs-hastighed [m/s] for de benytte de slibeveerktjoer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibe-vearktøjets etiket.

	maks. [mm]		[mm]	[/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Kontroller netspændingen: Strømkildens spænding skal svare til angivelserne på maskinen typeskilt. Maskinen til 230 V kan ogsa til-sluttes 220 V.

Εκκίνηση και διακοπή

Maskinen tændes ved at skubbe start-stop-kontakten 1 frem. Maskinen fastlases ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 1 og trykke den bageste del ned.

Δοκιμαστική λειτουργία!

Slibeveerktj skal altid kontrolleres, for det tages i brug. Slibeveerktjot jekt skal vare korrekt monteret og skal kune rotere frit. Provekorslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeveerktj må ikke benyttes.

Σταθερή ηλεκτρονική (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand naesten konstant.

Προστασία από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Motoren bliver stäende, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal.

Ρύθμιση στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Indstil det nødvendige omdrejningstal med ind-stillingshjulet 2 iht. tabellen after afsnittet „Tekniske data" (vejledende værdier).

Υποδείξεις εργασίας

Arbejdsstykket skal spændes fast, hvis det/DD icke ligger sikkert som ffolge af sin egenvægt. ■ Maskinen må ikke belastes i et sändant omfang, at den stopper. - Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af.

Λείανση με τριβή

 Arbejdsvinkler på 30° - 40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinenfterladerigen riller på emnet.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για λείανση.

Δίσκος λείανσης με πτερύγια

Lamelslisseskiver (tilbehør) kan ogsa benytttes til at bearbejde bolgede overflader og profiler (konturslibning). Lamelslisseskiver har vAESentlig hojere standtider end sibebblade, lavere stojniveau og lavere sibetemperatureter.

Κοπή

 Under skærearbejdet ma værktøjet不同程度, ike kæne skal værktøjet fremlæs. Desuden skal værktøjet fremlæs med et jævnt tryk, som passer til det materiale, som skal bearerjedes. ForsogIkkeatbremseudlobende skareskivervedattrykke demp siden.  Vigtigt er skæreret-ningen. Maskinen skal alto darbejde i modləb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medfore, at det trykkes ukontrollet ret ud af snittet. Profilergirkantede rørskalhelst skares over pàdet sted,hvor tværsnittet er mindst.

Κοπή σε πέτρα

■ Maskinen må kun benytttes til tørskæring/tørslibning. Brug helst en diamant-skareskive. Forigsslaeden 17 skal benytttes med en speciel opsugningsbeskyttesesskaerm, sa skiven ikke kan beskadiges. Stovopsugningen skal altid vare tændt, narr maskinen er i brug. Desuden skal der bares beskyt-telsesmaske.  Stovsugeren skal vare godkendt til op-sugning af stenstov. Bosch tilbyder egnede stovsugere. Tænd for maskinen og anbring den forreste del af foringslæden pa emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearejdes (fig.). När der skæres i meget hrde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som lober med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl diamantskaereskiven i kort tid ved ubelastet omdrejningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn pa, at diamantskareskiven er uskarp. Diamantskareskiven slibs igen ved at kore den i porost materiale (kalksandsten) i korte bevægelser.

Συντήρηση και καθαρισμός

Træk stikket ud, før der arbejdes på maskinen.  Maskine og ventilationshuller skal altid holds rene for at sikre et godt og sikkert arbejde.  Ved ekstreme brugsbetingelser kan der af-saette sig elektrisk ledende stov inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttlesesisolering kan forringes. I sādanne tilfælde anbefales det at benytte et stationært udsugningsanlag, hypppig udblæsning af ventilationsåningerne og forankobling af et HFI-relae. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udfores af et autoriseret serviceværksted for Bosch elektroværktoj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af resedede!

Προστασία περιβάλλοντος


Ανακύκλωση πρώτων υλών αντί για απόρριψη αποβλήτων

Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde. Denne vejledning er skrevet på klorfrit genbrugs-papir. Kunststoffe er markeret for at garantere en rensorteret recycling.

Σέρβις και συμβουλές πελατών

Reservedelstegninger og informationer om reservedele vindes under: www.bosch-pt.com Bosch Service Center for el-værktj Telegrafvej 3 2750 Ballerup Service: [phone] Fax [phone] Teknisk vejledning: [phone] Den direkte linje: [phone]

Δήλωση συμμόρφωσης

Vi erklærer under almindeligt ansvar, at ditte produit er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktive verme 89/336/EØF og 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholds Tekniska data

Vinkelslipmaskin		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Artikelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Märkeffekt *	[W]	700	720	720	720
Avgiven effekt *	[W]	390	400	400	400
Tomgangsvarvtil	[r/min]	11 000	11 000	11 000	11 000
Slipskivs-Ø, max.	[mm]	115/125	100	115	125
Slippspindelgånga		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Varvtalsforval		-	-	-	-
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II
Vinkelslipmaskin		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Artikelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Märkeffekt *	[W]	720	800	850	900
Avgiven effekt *	[W]	400	420	430	440
Tomgangsvarvtil	[r/min]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Slipskivs-Ø, max.	[mm]	115/125	125	125	125
Slippspindelgånga		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Varvtalsforval		-	●	●	●
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II

Kontrollera din masks artikelnummer. Handelsbeteckningarna for enskilda maskiner kan variera. * Data gäller für märkspänningar [U] 230/240 V. Vid lagre spänning och i landsspecifika utforanden kan dessa data avvika. Varvtsföral (Typ CE)

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2-3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Grovslipa	Grovslipskiva	6
Sten*	Kapa*	Kapskiva och styrläde	6

*For kaping av stenmaterial ska styrläde (tillbehör) alltid användas.

Ενδεδειγμένη χρήση

Maskinen ar avsedd for kapning, grovbearbetting och borstning av arbetsstycken i metall- och sten utan vattentillforsel. Vid kapning av sten skastyrslade anvandas. För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas for slipning och polering.

Στοιχεία θορύβου/δονήσεων

Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 88 dB (A); ljudeffektniva 101 dB (A). Anvand horselskydd! Den beräknade accelerationen ar i typiska fall 5,0m / s² Vid använding av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s²

Εξαρτήματα μηχανής

1 Strömställare Till/Frå 2 Ställratt varvitalsforval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Stödhandtag 4 Spindellåsknapp 5 Slipspindel 6 Sprängskydd 7 Spannarm 8 Stödläns (med M 14-slipspindel med O-ring) 9 Slip-/kapskiva* 10 Spannmutter 11 Snabbspannmutter SDS-clic (for M 14-slipspindel)* 12 Handskydd* 13 Gummisliprondell* 14 Slipblad* 15 Rundmutter* 16 Toppborste* 17 Styrläde med utsugningshuv* 18 Diamantkapskiva* 19 Stödlans M 10 * I braksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Μέτρα ασφαλείας

 For att riskfritt kunna anvanda maskinen bor du noggrant lasaigenom braupsanvisingen och exakt folja de instruktioner som lamnas i sakerhetsanvisingarna. Dessutom skal allmanna sakerhetsanvisingarna i bifogat höfte foljas. Lat en fackman instruera dig i maskinens användning. Använd skyddsglasögon och hörsksydd. Bär für din sakerhet även annan skyddsutrusting som t. ex. skyddshandskar, kraftiga skor, hjälm och forkläde. Damm som uppstar under arbetet kan vara halsovadligt, brannbart eller explosivt. Darforska lampliga skyddsagdcer vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lamplig damm-/ spanutsugning och dammfiltermask. Lattmetalldamm kan brinna eller explodera. Hall alltid arbetsplatsen ren da materialblandninger ar särskilt farlga. Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen fär absolutinte användas med defekt sladd. Elverktyg som anvands utomhus sca anslutas via jordfelsbrytare (FI) med max. 30mA ultösningsström. Elverktyget fär inte anvandas vid regn eller vata. Häll i maskinen med báda händerna under arbetet och se till att du stär stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspän t en upppänningsanordning eller ett skruvstycke hälls särkare an med handen. Dra alltid kabeln bakat fran maskinen. Innan maskinen laggs bort ska den vara frankopplad och ha stannat helt. Vid strömavbrott eller narr natkontakten fränkopplas, lás genast upp strömställaren Till/Frå och ställ den i laget Frán. Härvid undviks okontrollerad Återstart. ■ Maskinen fár anvandas endast for torrkapning/ torrslipning. Vid alla arbenen med maskinen maste stodhandtaget 3 vara monterat. Häll tag i elverktyget endast i isolerade grepp nar arbeten utförs på platser)där verktyget kan komma ikontakt med dolda ledninger eller skada egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning som sedan kan leda till elektriskt slag. ■ Använd lämplica detektorer für lokalisierung av dolda forsörnjningsledninger er konsultera lokalt distributionsföretag. Kontakt med elledninger kan fororsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador eller elektriskt slag. Vid arbeten med slip-ller kapskivor maste sprangskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Vid slipning av sten ská dammutsugning användas. Dammsugaren masta vara godkänd for uppsugning av stendamm. Vid kapning av sten maste styrläde användas. ■ Asbesthaltigt material fár inte bearbetas. Använd enbart slipverktyg vilkas tillatna varvatal atminstone motsvarar slipmaskinens högstomgangsvarvital. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monerat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre användas. Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen skara vara tillslagen nar den fors mot arbetsstycket. Häll handerna borta frän roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen sä att gnistorna och slipdammet fös bort.FRkpen. Vid slipning av metall uppstar gnistor. Se upp att personer inte skadas. Brandrisk foreligger och daffor fár inga brannbara material forvaras i narheten (inom gnistområdet). Var forsiktig vid sparfrasning t. ex. i barande vaggar: se hanvisning till statisk konstruktionsberakning. - Om kapskivan tillfällig blockar,kommen maskinens hoga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stang genast av maskinen. ■ Beakta slipskivornas dimensioner. Centrumhalet maste passa exakt till stödländsen 8 (M 14), 19 (M 10). Reducerstycken aller adaptrar fär inte användas. ■ Använd aldrig kapskivor für grovslipning. Tryckbelasta inte kapskivorna fran sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar after frankoppling en stund innan den stannar. ■ Maskinen fär inte spannas fast i skruvstad. Lát aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltillbehör används.

Παραπομπές σε στατικό υπολογισμό κατασκευής

Spar i barande vaggar sca uppfylla kraven enlig DIN 1053 del 1 ullampliga foreskrifter i aktuellt land. Dessa foreskrifter ske absolut beaktas. Rädfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet pâborjas.

Τρόπος τοποθέτησης του προστατευτικού εξοπλισμού

Dra ut stickproppen innan atgärder utfors pa maskinen.

Προστασία από θραύσματα

Vid arbeten med slip-ller kapskivor maste sprängskyddet 6 vara monterat. Öppna spannarmen 7. Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar maste ligga mot respektive urtag på spindelhalsen.  Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens flans och kodnockarna griper in i runtomspåret på spindel-halsen.  Vrid sprängskyddet 6 moturs till önskat lage (arbetsläge). Ställ in sprängskyddet 6 sa att gnistor intest sprutas mot användaren. Mark: Kodklacken på sprängskyddet 6 sakerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp. Demontering i omvänd ordningsföldj.

Πλευρική λαβή

Vid alla arbeten med maskinen maste stodhandtaget 3 vara monterat. Skruva fast stodhandtaget 3 alltefter valt arbetsatt antingen på höger erler vänster sida om maskinhuvudet.

Πλευρική λαβή με αποσβεστήρα δονήσεων

VIBRATION CONTROL

Det vibrationsdämpande stödhandtaget leder till vibrationssnalt och salunda bekvamare och säkrare arbete.  Det ar inte tillatet att gora andringar på stodhandtaget. Skadat stöhandtag fär inte langre användas.

Προστασία χεριών

Vid arbenen med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stöhandtaget 3.

Τοποθέτηση λειαντικών εργαλείων

Dra ut stickproppen innan atgarder utfors pa maskinen.  Använd enbart slipverktyg vilkas tillatna varvthal atminstone motsvarar slipmaskinens högsta tomgangs- varvthal. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. ■ Rengör slipspindeln och alla delar som skamonteras. For inpänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 4.

Πιέστε το κουμπί ασφάλισης ατράκτου 4 μόνο όταν ο άξονας λείανσης είναι ακίνητος!

Τροχός λείανσης/κοπής

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödfländsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar fär inte användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) overensstämmer.

Για τη συναρμολόγηση, βλέπε σελίδα με εικόνες.

Skruva på spännmuttern 10 och dra fast den med tvastiftsnyckeln (se avsnitt "Snabbspännmutter").

Στήριγμα για άξονα λείανσης M 14

På stödländsen 8 haren O-ring placerats kring centrerfländsen (plastdetaj). Saknas O-ringen eller ar den skadad ska den ovillkorligen ersattas (artikelnr 1600 210 039) innan stödländen 8 monteras.

Στήριγμα για άξονα λείανσης M 10

Báda sidorna pá stödländsen 19 kan användas. För diamantkapskivor maste den vridas om 180° innan den sätts pá slipspindeln 5. Diamantkapskivans centrumhål (0 20 mm) måste utan spel passa mot centerkracken på stödländsen 19. Reducerstycken eller adaptrar fär inte användas.  After montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget ar korrekt monterat och att det kan rotera fritt.

Δίσκος λείανσης με πτερύγια (τροχός λείανσης με πτερύγια)

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödlänsen 8 (tilbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spannmuttern 10 och dra fast den med tvåstiftsnyckeln.

Ελαστικός δίσκος λείανσης 13

Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Για τη συναρμολόγηση, βλέπε σελίδα με εικόνες.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Ακροβούρτσα 16/δίσκος βούρτσας

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Slipverktyget ska kunna skruvas sä langt in pa slipspindeln 5 att den vid slipspindelgangans slut ligger stadigt mot slipspindelfländsen. Dra kraftigt fast med U-nyckeln.

Παξιμάδι ταχείας σύσφιξης SDS-c/ijc

(για άξονα λείανσης M 14)

I stället für spannmutter 10 kan snabbspannmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monterasutan verktyg.

Το παξιμάδι ταχείας σύσφιξης 11 πρέπει να χρησιμοποιείται μόνο για τραχιά λείανση και δίσκους κοπής.

Χρησιμοποιείτε μόνο άθικτο, χωρίς φθορές παξιμάδι ταχείας σύσφιξης 11.

Kontrollera vid paskruvning att sidan med text inte ar riktad mot slipskivan; pilen maste peka mot indexmarkt 20.  Blockera slipspindeln med spindellasknappen 4. Dra fast snabbspannmuttern genom att kraftigt vrida runt slipskivan medurs.  En korrekt monterad och oskadad snabbspannmutter kan losses for hand nar rafflade ringen vrids moturs. En hartsittande snabbspannmutterska lossas med tvastiftsnyckeln, anvand aldrig en tang. Lagg an tvastiftsnyckeln som bilden visar.

Εγκεκριμένα εργαλεία λείανσης

Alla de slipverktyg som anges ienna bruksanvisning kan anvandas. Anvanda slipverktygs tillatna varvthal [r/min] resp periferihastigkeit [m/s] maste atminstone motsvara data i tabellen. Kontrollera därfor alltid godkända varvital/ periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm]	[r/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Εκκίνηση

Kontrolera natspanninger: Kontrolera att strömköllans spanning überensstämmer med uppgifterna på maskinens typskylt. Maskiner markta med 230 V kan även anslutas till 220 V.

Ενεργοποίηση/απενεργοποίηση

Skjut stromställaren Till/Från 1 framåt for att starta maskinen. For lásning tryck framtil ner strömställaren Till/ Frán 1 tills den snapper fast. For urkoppling av maskinen slapp strömställaren Till/Från 1 resp tryck ned baktill.

Δοκιμαστική λειτουργία!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monterat och kunna rotera fritt. Provkor nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre anvandas.

Σταθερή ηλεκτρονική (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Den inbyggda elektroniken häller maskinens varvital i det tatsächste konstant även under belastning och garantaralanda en jämn arbetseffekt.

Προστασία υπερφόρτωσης (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vid überbelastning stannar motorn. Avlasta omedelbart maskinen och lát den für avkylng gá på högsta tomgangsvarvthal ca. 30 sekunderutan belastning.

Ρύθμιση ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Förvälj erforderligt varvital med ställratt 2 enlicht tabellen som följer after avsnittet "Godkända verktyg" (riktvärden).

Οδηγίες εργασίας

Spann fast arbetsstyetcket om det till följd av sin egen vikt inte ligger stadigt. Utsatt inte maskinen for sa hog belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Χονδρή λείανση

 Med en ställvinkel mellan 30° och 40° uppnås optimaltresultat vid grovlipning. När maskinen fös med lätt tryck fram och tillbaka blir arbetsstycket inte for varmt, missfãrgas inte och det uppst inte heller nagra spár påytan.  Använd aldrig kapskivor für grovlip-ning.

Δίσκος λείανσης με πτερύγια (τροχός λείανσης με πτερύγια)

Med lamell slipskivan (tillbehör) kan även välvd ytor och profiler (konturslipning) bearetas. Lamellslipskivorna har en betydligt langre brukstid an slipbladen, lagre ljudniva och lagresliptemperaturer.

Κοπή με δίσκο

 Utför kapslipning utan tryck och utan att snedställa eller oscillatora kapskivan. Kapslipa med mättlig och till aktuellt material anpassad matning. Fränkopplade slipskivor fär inte bromsas upp genom tryckbelast-ning frän sidan.  Viktigt ar att kapning sker i ratt riktning. Maskinen aka alltid arbeta mot matningsriktingen; maskinen fär inte foras i motsatt riktning! I annat fall finns risk for att maskinen okontrolerat trycks ur skärspåret. Vid kapning av profiler och fyrkantrör lagg an kapskivan vid minsta tvärsnittet.

Κοπή πετρωμάτων

■ Maskinen fär användas endast for torrkapning/torrlipining. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrläden 17 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningskydd med dammfilter.  Dammsugaren måste vara godkänd for utsugning av stendamm. Bosch erbjuder lamp Liga dammsugare. Slå på maskinen och lagg an styrlädens främre parti mot arbetsstyetck. Mata fram maskinen med mättlig och till aktuellt material anpassad hastigkeit (bild). Vid kapning av mycket hårt material t. ex. belong med hög kiselhalt kan diamantkapskivan overhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans ar ett tydligt tecken på overhettning. Avbryt i detta fall kapningen och lat diamant-kapskivan avkylas genom att lata den en kort stund gå på tomgang utan belastning. Tydligt nedsatt arbetsprestation och en cirkule- rande gnistkrans ar tecken pa att diamant-kapskivan avtrubbats.Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan ater skarpaas.

Συντήρηση και καθαρισμός

Αποσυνδέστε το φις πριν από οποιαδήποτε εργασία στο μηχάνημα.

 Håll maskinen och ventilationsöppningarna rena För bra och säkert arbete.  Under extrema arbetsforhällanden kan vid bearbeting av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan paverka maskinens skyddisolering. Vi rekommenderar i sadana fall att anvanda ett fast installerat utsugningsystem, ota renblasa ventilationsöppningarna och forkoppla en jordfelsbrytare (Fl). Om i Produkten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg. Var vänlig ange vid forfrågnigar och reservdelsbeställningerprodukten articelnummer som bestär av 10 sifr.

Περιβαλλοντική μέριμνα


Ανακύκλωση αντί για απόρριψη

Maskin, tillbehör och forpackning kan Återvinnas. Denna bruksanvisning ar tryckt på klorfritt returpapper. For att underlätta sorting vid Återvinning År plastdelarna markerade.

Σέρβις και εξυπηρέτηση πελατών

En sprängskiss och informationer om reserv-delar lämnas under: www.bosch-pt.com [phone] Fax. [phone]

Δήλωση συμμόρφωσης

Vi forsakrar harmed under exklusivt ansvar att denna produkt overensstämmer med foljande normer och harmoniserade standarder: EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar forbéhalles Tekniske data

Vinkelsliper		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opptatt effekt *	[W]	700	720	720	720
Avgitt effekt *	[W]	390	400	400	400
Tomgangsturtall	[mi:n-1]	11 000	11 000	11 000	11 000
Slipskive-diameter, max.	[mm]	115/125	100	115	125
Slipspindelgjenge		M 14	M 10	M 14	M 14
Konstant-elektronikk		-	-	-	-
Turtallforvalg		-	-	-	-
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliper		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opptatt effekt *	[W]	720	800	850	900
Avgitt effekt *	[W]	400	420	430	440
Tomgangsturtall	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskive-diameter, max.	[mm]	115/125	125	125	125
Slipspindelgjenge		M 14	M 14	M 14	M 14
Konstant-elektronikk		-	●	●	●
Turtallforvalg		-	●	●	●
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. * Dataene gelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe. Turtallforvalg (Type CE)

Material	Bruk	Verktøy	Stillhjul
Kunststoff	Polering	Lammeullshette	1
	Finsliping	Filtpolerhette	1
Metall	Finsliping	Moltonskive	1
	Fjernig av maling	Fiber-disc	2-3
Tre, metall	Børste, fjerne rust	Koppbørste, fiber-disc	3
Metall, stein	Sliping	Slipeskive	4-6
Metall	Sliping	Slipeskive	6
Stein*	Kapping*	Kutteskive og totplate	6

* Kapping av stein er kun tillatt med fotplate (tilbehør).

Ενδεδειγμένη χρήση

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein ma det brukes en fotplate. For maskiner med elektronisk styring: Med godkjente spliceverktoy kan maskinen brukes til sliping og polering.

Πληροφορίες για κραδασμούς/δονήσεις

Måeverdier funnet i samsvar med EN 50 144. Det typiske A-bedomte stovnivaret for maskinen er: Lydtrykkniva: 88 dB (A). Lydstyrkeniva: 101 dB (A).

Χρησιμοποιείτε ωτοασπίδες!

Den typiske bedohte aktelerasjonen er 5,0m / s² Ved bruk av det vibrasjonsdempende ekstrahandtaket er den typiske händ-arm-vibrasjonen på ekstrahandtaket lavere enn 2,5m / s²

Εξαρτήματα μηχανής

1 På-/av-bryter 2 Turtallsregulator (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtak 4 Spindel-lasetast 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens (ved M 14-slipespindel med O-ring) 9 Slipe-/kutteskive* 10 Spennmutter 11 Hurtigspennmutter SDS-clic (for M 14-slipespindel)* 12 Handbeskytteilse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter* 16 Koppbørste* 17 Fotplate med avsugvernedeksel* 18 Diamantkutteskive* 19 Festeflens M 10 * Tilbehör som er beskrevet og illustrrt i bruksanvisingen inngår ikke alltid i leveransen!

Για την ασφάλειά σας

 Det er kun mulig a arbeide farefritt med maskinen hvis du leser braupsanvisningen og sikkerhetshenvisingene komplett pa forhand og folger anvisingene noye. I tillegg ma de generelle sikkerhetsinformasjonene i vedlapt hefte følges. Sorg for a fà demonstriert maskinen forforstegangs bruk. ■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld ogsa ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. Stov som oppstar under arbeidet kan vare helsefarlig, brennbart ell er eksplosiv. Det er nodvendig med egnede beskytllsestiltak. For eksempel: Enkelte stovtyper kan vare kreftfremkallende. Bruk egnet stov- og sponavsug og stovmaske. - Lettmetalstov kan brenne eller eksploderere. Hold arbeidsplassen alltid ren, fordi material-blandinger er spesielt farlig. Hvis strømkabelen skades eller kappes under arbeid på kabelen ikke berøres, men strømstæpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendørs ma tilkobles via en jordfeilbryter med maksimal 30mA utlosningsstrøm. Ikke bruk maskinen i regn eller faktig vær. I lopet av arbeidet ma du alltid holde maskinen godt fast med begge hendene og sorge for a sta stodig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holds sikrere enn med händen. Ledningen fores alltid bakover bort fra maskinen. Slå maskinen alltid av För den legges ned og vent til maskinen er stanset helt. Ved strömbrudd eller narr stopselet trekkes ut ma pa-/av-bryteren straks loses og settes i av-posisjon. Dette forbindreren ukontrollert ny start. ■ Maskinen må kun brukes til törskjaering/torrsliping. Ved alle arbeider med maskinen ma ekstrahandtak 3 vare monter. Ta kun tak i el-verktoyet på isolerte grep, hvis innsatsverktoyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsforende ledning kan sette maskinens metalldeler under spening og fore til elektriske stot. ■ Bruk egnede siskepparater til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfrolebrann og elektriske stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengning i en vannledning forarsaker materielle skader og kan medfore elektriske stot. ■ Til arbeid med slime-ller kutteskiver ma vernedeksel 6 vare montert. Til arbeid med gummislipetallerken 13 ell er med koppborste 16/stalborste/lamellskve anbefales det a montere handbeskyttelse 12 (tilbehør). Ved bearbeidelse av stein mä det brukes stovavsug. Stovsugen mä vare godkjent til oppssuging av steinstov. Til kapping av stein mafotplaten brukes. ■ Asbestholdig material违法犯罪. ■ Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. ■ Kontrolier spliceverktoyene for bruk. Slipeverktoyet mä vare feilfritt montert og kunne dreie seg fritt. La maskinen provekjore i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktoy må ikke brukes. ■ Beskytt slipeverktøyet mot slag, støt og fett. ■ Maskinen på kun fores bort til arbeidsemnet iinnkoblet tilstand. Hold hendene unna de roterende slipeverktoyene. ■ Legg merke til dreieretningen. Hold maskinen alltid sik at gnister aller slipspestov flyr bort fra kroppen. Ved sliping av metall oppstár det gnistsprut. Pass pa at ingen personer utsettes for fare. Pa grunn av brannfaren ma det ikke befinne seg brennbare materialer i nærheten (gnistsprutområde). Vær papiasselig nár du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk. Hvis kutteskiven blokkeres, forer dette til en rykkaktig reaksjon i maskinen. I dette tilfellet ma maskinen straks slas av. Ta hensyn til slipskivenes mål. Hullets diameter må passer sommen med feste-fensen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdeler eller adaptere. ■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra sider. Folg produsentens anvisninger vedrorende montering og bruk av slipeverktoyet. OBS! Slipskiven fortsetter Å gå en stund etter at maskinen er slätt av. Ilke spenn maskinen fast i skrustikken. La aldri barn bruke donne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen nár det brukes original-tilbehör.

Πληροφορίες για τη στατική

Slisser i bærende vegger ma tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene ma absolutt overholds. Før arbeidsstart ma den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledsen kon-sulteres.

Τοποθέτηση προστατευτικού εξοπλισμού

För alle arbeider på maskinen utføres måstöselet trekkes ut.

Προστατευτικό κάλυμμα

■ Til arbeid med slime- eller kutteskiver mag vernedeksel 6 vare monter. Apne spentnarmen 7. Sett vernaldekselet 6 på spindelhansen til maskin-hodet som vist på bildet. Kodeknastene på verne-dekselet på stemme overens med de tilsvarende utsparingene på spindelhansen.  Trykk vernedekselet sik på spindelhalsen at kan- ten på vernedekselet ligger på flensen til maski- nen og kodeknastene griper inn i noten på spindelhalsen.  Drei vernetekselet 6 mot urviserne til nodvendig stilling (arbeidsposisjon). Innstill vernaldekselet 6 sik at gnistene icke fyker motBrukeren. Merk: Kodeknastene på vernedeksen 6 sørger for at det kun kan monteres et vernedeksen som passer til davon maskintypen. Demontering i omvendtrekkefolge.

Πλευρική λαβή

Ved alle arbeider med maskinen mA ekstrahandtak 3 vare monter. Skru ekstrahandtak 3 inn på hoyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utfores.

Πλευρική λαβή με απορρόφηση κραδασμών

VIBRATION CONTROL

Det vibrasjonsdempende ekstrahandtaket reduserer vibrasjonene under arbeidet, slick at dette blir mer behagelig og sikkert.  Ilke utfør endringer på ekstrahandtaket. Ikke fortsett Å bruke et skadet ekstrahändtak.

Προστασία χεριών

Til arbeid med gummislipetallerken 13 aller med koppborste 16/stalborste/lamellskive anbefales det a montere handbeskyttele 12 (tilbehor). Handbeskyttele 12 festes med ekstrahandtek 3.

Τοποθέτηση λειαντικού εργαλείου

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. Slope- og kutteskivene blir svært varme under arbeidet; ikke ta påppe for de er avkjølt. Rengjør slipespindelen og alle deler som skal monteres. Til fastspenning og losing av spliceverktøyene lases slipspindel 5 med spindelåsetast 4. Spindellåsetast 4 mA kun trykkes nár slipspindelen stå stille!

Δίσκος λείανσης/κοπής

Ta hensyn til slipskivenes mål. Hullets diameter må passer gesammen med feste-flelsen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdefer erller adaptere. Ved bruk av en diamant-kutteskive ma det passes pa at dreieretningspilen pa diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil pa maskinhodet) stemmer overens.

Τοποθέτηση: βλέπε σελίδα με εικόνες.

Skru spennmutter 10 på og trekk til med hakenokkelen (se avsnittet «Hurtigspennmutter»).

Φλάντζα στερέωσης για άξονα λείανσης M 14

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten. Hvis O-ringen mangler aller er skadet, ma den absolut skiftes ut (bestillings-nr. 1600 210 039) før festeflens 8 monteres.

Προστατευτικό κάλυμμα για σπείρωμα ατράκτου M 10

Festeflensen 19 kan brukes på begge sider. Vedbrukvä diamant-kutteskiver mä den dreies 180° forden settes på slipspindel 5. Boringen til diamant-kutteskiven (Ø 20 mm) mäuten klaring passer i sentreringskanten til feste-flesten 19. Ikke bruk overgangsdeler aller adaptere.  Etter montering av slipeverktoyet ma det for maskinen slas pa kontrolleres om slipeverktoyet er riktig montert og kan dreie seg fritt.

Δίσκος λείανσης με πετάλο (πλάκα στήριξης για δίσκους λείανσης)

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og handbeskyttelsen 12 monteres. Sett en spesiell festeflens 8 (tilbehør, bestillingsnummer 2 605 703 028) og lamellslipeskiven pa slipespindel 5. Skru pa spennmutter 10 og trekk til med hakenokkelen.

Ελαστικός δίσκος λείανσης 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og händbeskyttelsen 12 monteres.

Συναρμολόγηση: βλέπε σελίδα με εικόνες.

Skru på rundmutter 15 og trekk til med hakenokkelen.

Κυλινδρική βούρτσα 16/χαλύβδινη βούρτσα

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernendekselet 6 tas av og handbeskyttelsen 12 monteres. Slipeverktøyet ma kunne la seg skru sa langt inn pa slipspindel 5 at det ligger godt mot slipspin-delflensen pa enden av slipspindelgjengen. Trekk til med en fastnokkel.

Παξιμάδι ταχείας σύσφιξης SDS-c/ic

(για άτρακτο λείανσης M 14)

Istedetfor spennmutter 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy. Hurtigspennmutteren 11 mA kun brukes for slope- og kutteskiver. Bruk kun feilfrie, uskadede hurtigspennmuttere 11. Ved paskruing ma det passes pa at skriftsiden\ kke peker mot slipskiven; pilen ma peke mot\ indeksmerke 20.  Las slipespindelen med spindellasetast 4.Trekk til hurtigspennmutteren ved a dreie slipskiven kraftig med urviserne.  En korrekt festet uskadet hurtigspennmutter kan loses manuelt ved a dreie den riflede ringen mot urviserne. En fastsittende hurtigspennmutter ma aldri loses med en tang, bruk en hakenokkel. Hakenokkelen settes pa som vist pa bildet.

Εγκεκριμένα εξαρτήματα λείανσης

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisingen. Det godkjente turtallet [min^-1] hhv. periferihastig-heten [ / ] til slipeverktoyene som brukes må minst tilsvare informasjonene i tabellen. Derfor mä alltid godkjent turtall/periferihastig-het på etiketten til slipeverktøyene overholds.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Εκκίνηση

Vær oppmerksom på netspenningen: Spen- ningen til stromkilden ma stemme overens med informasjonene på maskinens typeskilt. Maski- ner som er merket med 230 V kan ogsa brukes pa 220 V.

Ενεργοποίηση/απενεργοποίηση

Til igangsetting av maskinen skyves pä-/av-bry-teren 1 fremover. For à lase pá-/av-bryter 1, trykk den ned til den griper inn. Til utkobling av maskinen slipspe p-/av-brytere n 1 hhy. trykkes ned bak.

Δοκιμαστική λειτουργία!

Kontroler spliceverktøyet før bruk. Slipeverktøyet mæ vare korrekt montert og kunne dreie seg fritt. Provekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktøy må不同程度.

Σταθερή ηλεκτρονική ρύθμιση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-elektronikken holder turtallet nestled konstant i tomgang og under belastning og sikrer en jevn arbeidsytelse.

Προστασία από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjole ubelastet ved hoyeste tomgangsturtall i ca. 30 sekunder.

Επιλογή ταχύτητας (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forhändsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnitet «Tekniske data» (omtrentelige verdier).

Υποδείξεις εργασίας

Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. ■ Maskinen pågressive belastes sASTERKT at den stanser. Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse for de er avkjolt.

Λείανση αυλακιών

 Mit innstillingsvinkler på 30° til 40° oppnär man det beste resultatet ved grovsliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det opp... star ikke riller.  Bruk aldri kutteskiver til grovsliping.

Δισκολείανση (δίσκος λείανσης με πέταλα)

Med lamellslipeskiven (tilbehør) kan øgsa buede overflater og profiler (kontursliping) bearbeides. Lamellslipeskiver har en vesentlig hoyere levetid enn fiber-discer, braker minre og har lavere slipetemperaturer.

Κοπή

 Under kapping ma det ikke kiles fast eller Oscilleres. Arbeid med middels sterk fremskyvning tilpass-set materialet som skal bearbeides. Utløpende kappeskive违法犯罪 bremses ved á trykke mot siden.  Viktig er retningen man kapper i. Maskinen arbeider alltid i motsatt retning, derfor mà man不同程度 bevege maskinen i den andre retninger! Ellers er det fare for at den trykkes ukontrollert ut av snittet. Under kapping av profiler og firkantror er det best a begynne pa den minste diameteren.

Κοπή πέτρας

■ Maskinen må kun brukes til törskjæring/tørsliping. Bruk helst en diamant-kappeskive. For a unnga fastkiling ma du bruke foringsplaten 17 med et spesielt avsugvernedeksel. Bruk maskinen kun med stovavsug. Bruk ekstra stovmaske.  Stovsugeren mavare godkjent for avsuging av steinstov. Bosch tilbyr egnedestovsugere. Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet. Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde). Ved kapping av sørskilt harde materialer, f. eks. betong med hoy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn pa dette. I dette tilfellet ma kappingen avbrytes og diamant-kutteskiven avkjoles et oyeblinkk ubelastet i tomgang. Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn på at diamant-kutteskiven er blitt slov. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan davon slipes igjen.

Συντήρηση και καθαρισμός

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Maskin og ventilasjonsspalter må alltid holds rene for á kunne arbeide bra og sikkert.  Ved ekstreme bruksvikar kan det under bearbeidelse av metall sette seg lededyktig stov innate i maskinen. Beskyttelssesisolasjonen av maskinen kan inskrenkes. Det anbefales i slike tilfeller a bruke et stasjonert avsuganlegg, a blase gjennom ventilasjonsapningene ofte og montere en jordfeilbryter. Skulle maskinen sviktetil trossfor omhyggelige produksjons- og kontrollmetoder,ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy. Ved alle forresporsler og reservedelsbestlinger ma du absolutt oppgi maskinens 10-sifrede bestillingsnummer!

Προστασία περιβάλλοντος


Ανακύκλωση πρώτων υλών αντί για διάθεση σε χωματερές

Maskin, tilbehør og forpakning bør resirkuleres. Denne bra克斯anvisningen er laget av klorfritt resirkulert papir. For à kunne resirkulere på en skikkelig måte, er kunststoffdelene markerte.

Σύμβουλος εξυπηρέτησης πελατών

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Kundeksulent: [phone] Fax. [phone]

C ∈ Δήλωση συμμόρφωσης

Vi overtar ansvaret for at dette produit er i overensstemmelse med falgende standarder el- ler standard-dokumenter: EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification  i.v. Mo Tu We Th Fr So Su Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Rett til endringer forbeholds Tekniset tiedot

Kulmahiomakone		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Tilausnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ottotoho *	[W]	700	720	720	720
Antotoho *	[W]	390	400	400	400
Tyhjäkøyntikierrosluku	[mi:n-1]	11 000	11 000	11 000	11 000
Hiontalaikan Ø, maks.	[mm]	115/125	100	115	125
Hiomakaran kierre		M 14	M 10	M 14	M 14
Vakioelektroniikka		-	-	-	-
Kierrosluvun esivalinta		-	-	-	-
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		☐ / II	☐ / II	☐ / II	☐ / II

Kulmahiomakone		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Tilausnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ottotoho *	[W]	720	800	850	900
Antotoho *	[W]	400	420	430	440
Tyhjäkøyntikierrosluku	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Hontalaikan Ø, maks.	[mm]	115/125	125	125	125
Hiomakaran kierre		M 14	M 14	M 14	M 14
Vakioelektroniikka		-	●	●	●
Kierrosluvun esivalinta		-	●	●	●
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Ota huomion koneesi tilausnummer. Yksittästen koneiden kauppanimitys saattaa vaihdella. * Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakhtaisissa versioissa saattavat tiedot vaihdella. Kierrosluvun esivalinta (Malli CE)

Materialiai	Käytö	Työkalu	Säätöpyörä
Muovi	Kiillotus	Lampaanvillatyyny	1
	Hienohionta	Huopakiillotuslaikka	1
Metalli	Hienohionta	Kangaslaikka	1
	Värin poisto	Hiomapyörö	2–3
Puu, metalli	Harjaus, ruosteenoisto	Kuppiharja, hiomapyörö	3
Metalli, kivi	Hionta	Hontalaikka	4–6
Metalli	Hionta	Hontalaikka	6
Kivi*	Katkaisu*	Katkaisulaikka ja ohjainkelkka	6

* Kivaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttaen (lisātarvike).

Σωστή χρήση

Laite on tarkoitetu metalli- ja kiviainesten katkaisun, hiontaan ja harjaukseen ilman veden kayttoa. Kiven katkaisussa taytyy kayttaa ohjainkelkaa. Laitteet, jotka on varustetu elektronisella ohjauksella: Konetta voidaan salituilla lisatarvikkeilla varustettuna kayttä hiontaan ja kiillotukseen.

Πληροφορίες θορύβου/δονήσεων

Mitta-arvot määritetty EN 50 144 mukaan. Tyokalun typpillinen A-arvioitu melutasao: aenen painetaso 88 dB (A); aenentehotosa 101 dB (A). Käytä kuulosuojaimia! Typpillinen luokitettu kihtyvyys on 5,0 m/s². Käytettaessä tärinavaimennettua lisakahvaa on lisakahvan kautta käteen ja käsivarteen kohdistuva typillinen tärina alle 2,5 m/s².

Εξαρτήματα μηχανής

1 Kännistyskytkin 2 Kierrosluvun säätöpyörä (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Lisakahva 4 Karan lukituspainike 5 Hiomakara 6 Laikkasuojus 7 Kiristysvipu 8 Kiinnityslaippa (M 14-hiomakarassa O-renkaalla) 9 Hionta-/katkaisulaikka* 10 Kiristysmutteri 11 Pikakirystymutteri SDS- (M 14-hiomakaraa varten)* 12 Kasisuojus* 13 Kumihiomalautanen* 14 Hiomapyorro* 15 Pyoromutteri* 16 Kuppiharja* 17 Poistoimukuvulla varustetu ohjainkelkka* 18 Timanttikatkaisulaikka* 19 M 10 Kiinnityslaippa * Käytööhjeissa kuvatut lisātarvikkeet eivat välttamattā sisāly toimitukseen!

Ασφάλεια εργασίας

 Vaaraton työskently laitteella on mahdollinen ainoastaan luettuasi huolellisesti käytto- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tuleen noudattaa oheen liitelyn vihko sen yleisi turvaohjeita. Ennen ensimmäista käytöa sinun tulisi saada käytännon opastusta. Käytä suojalaseja ja kuulosuojaimia. Käytä turvallisuutesi takia myös muita suoja- varusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta. Työssä syntyvä poly saattaa olla terveydelle haitallinen, palava tai rajähdysaltis. Sopivat suojatoimenpiteet ovat valttamattomät. Esimerkiki: Monia poljá pidetään karsinogeenisina. Käytá soveltuvaa polyn-/lastunimua ja polynsuojanaamaria. Kevytmetallipoly voi syttyä palamaan tai rajähä. Pida aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaaraliasia. Jos verkkjoho to vahingoittuu tai katkeaa tyon aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomasti irrotettava pistorasiasta. Alä koskaan käytä laitetta, jos verkkjoho to on vialinen. Liitä laitteet, joita käytetaan ulkona, vikavirtasuojakytkimen (Fl) kautta, Jonka laukaisuvirta on korkeintaan 30mA . Älä käytä laitetta sa-teessa tai kosteudessa. Pida tyoskentelyn aikana aina konetta kaksin kasin ja seiso tukevasti. ■ Varmista tyokappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitety tyokappale pysyy tukevammin paikoillaan, kuin käddessä pidettynä. Tarkista aina, etta verkkjoho tukkee konneesta poispain. Pysayt aina kone, ennen kuin asetat sen pois kasistasi ja odota, etta koneen pyorinta lakkaa. Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee kaynnistyskytkin valittomasti vapauttaa ja saattaa ei-asentoon. Tama estaa hallitsemattoman uudelleenkaynistyksen. Laitetta saa kayttäa vain kuivaleikkaukseen/kuivahiontaan. Kaikissa koneella suoritettavissa toissa on lisakahvan 3 olta asennettuna. Tartu sahkötyokaluun ainoastaan eristetyista kahvoista,Jos tyokalu saattaa osua piilossa olevaan johtoon tai omaan verkkjohtoon. Kosketus jannitteisen johdon kanssa saattaa tehdä koneen metalliosat jannitteisiksi ja aikaansaada sahköiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtön puoleen. Kosketus sahkjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoitaminen saattaa johtaa rajahdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun. Hionta- tai katkaisulaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Työs-kenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme kayttämän kasisuo-Justa 12 (lisatarvike). Käytä polyn poistoimua kivianesta työsttä essä. Polynimurin tulee olla sallittu kivipólyn imurointiin. Käytä ohjainta, kun leikkaat kiveä. Asbestipitoista materiaialia ei saa tyostaa. Käytä ainoastaan hiomatyökaluja, joiden suurin salittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkayntikierrosluku. Tarkista hiomavālineet ennen kāyttoa. Hiomavālineiden on oltava oikein asennetuja ja niiden tāytyy pystya pyorimaān vapaasti. Suorita koeajo vāhintān 30 sekunnin ajan ilman kuormitusta. ālā kāytā vahingoittuneita, epāsānnöllisen muotoisia tai tāriseviā hiomatyōvālineita. Suojaa hiomalaitetta iskuiita, kolhuiita ja rasvalta. Vie vain käynnissä oleva kone tyokappaletta vasten. Pida kadet poissa pyorivista hiomavalineista. Tarkista laikan pyorimissunta. Pida aina laite niin, etta kipinat ja hiomapoly lentavat kehosta poispain. Metallien hionnassa syntyykipinointia. Tarkista, ettei kenellekaaan aiheuteta vaaraa.Tulipalovaaran takia ei lahistollaa saa olla mitaan palavia aineita (kipinaetaisyydella). Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet. Katkaisulaikan kiinnarttuminen johtaa koneen takaiskuun. Pysayta valittomasti kone tassapauksessa. Ota huomioon hiomalaikkojen mitat. Reiān halkaisijan tulee sopia kiinnyt-slaippaan 8 (M 14), 19 (M 10). Älä käytä supis-tusosia tai sovitteita. Alä koskaan käytä katkaisulaikkoja rouhintaiaikkoina. Alä aseta katkaisulaikkaan sivuttaitaistapainetta. Ota huomioon hiomavālineen valmistajan asennus- ja kaytöohje. ■ Huomio! Hiomalaikka pyöri viël aitteen poiskytkennän jälkeen. Alä kiinitta laitetta ruuvipenkkiin. ■ Alä koskaan anna lapsille lupaa käyttaa konetta. ■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetän talle laitteelle tarkoitetuja alkuperäisia varaosia.

Οδηγίες στατικής

Kantavien seinien lovia sätelevät standardi DIN 1053 osa 1 ja kansalliset märäykset. Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakenusjohdon kanssa.

Τοποθετήστε τον προστατευτικό εξοπλισμό

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Laikkasuojus

■ Hionta- tai katkaisulaiaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Avaa kiristysvipu 7. Aseta laikkasuojus 6 kuvan osoittamalla cavalla laitteen paan karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.  Paina laikkasuojus karan kaulan, kunnes suojuksen olake on laitteen laippaa vasten ja turvanokat tartuvat karan kaulassa kiertavaan uraan.  Kierra laikkasuojus 6 vastapäivän haluttuun asentoon (työasentoon). Säddä laikkasuojusta 6 niin, etta kipinäsuihku käytäjan suuntaan estyy. Ohje: Laikkasuojuksen 6 ohjausnokat varmistavat, etta ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa. Irrotus tapahtuu känteissä järestyksessä.

Lisakahva

■ Kaikissa koneella suoritettavissa toissa on lisakahvan 3 oltava asennettuna. Kierra kiinni lisakahva 3 koneen paan oikealle tai vasemmalle puolle, riippuen tyotavasta.

Tärinää vaimentava lisäkahva

VIBRATION CONTROL

Tärinäa vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja nän ollen myös miellyttävamman sekä varmemman työskentelyn.  Ala tee lisakahvaan mitaan muutoksia. Älä katja vaurioituneen lisakahvan käytöä.

Käsisuojus

Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käytämän käsisuojausta 12 (lisatarvike). Käsisuojus 12 kiinnitetaan li-sakahan 3 avulla.

Hiomatyökalun asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä.  Käytä ainoastaan hiomatyökaluja, joiden suurin salitttu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneentyhjäkayntikierrosluku. Hionta- ja katkaisulaikat tulevat kaytossa hyvin kuumiki; ala kosketa laikkoja, ennen kuin ne ovarjähtyneet. Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 4 hiomatyokaluja kiinnitettaessä ja irrotettaessa.

Paina karan lukituspainiketta 4 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Rei'an halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Alä kaytä supistusosia tai sovitteita. Käytettäessä timanttikatkaisulaikkaa on tarkistet-tava, etta timanttikatkaisulaikassa oleva kierto-suntaa osoittava nuoli osoittaa koneen kierto-suntaan (kierto-suntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 10 paikoilleen ja kirista kak-sireikäavaimella (katso kappaletta "Pikakiristysmutteri").

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 keskityslaipan ymparille on asennettu O-rengas (muoviosa). Jos O-rengas puuttuu tai jose on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:0 1600 210 039), ennen kuin kiinnitslaippa 8 asennetaan.

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttaa kak-sipuolisesti. Timanttikatkaisulaikkoja varten se tulee asentaa 180° kännettynahiomakaraan 5. Timanttikatkaisulaikan reiän (Ø 20 mm) tulee sopia valyksettä kiinnityslaipan 19 keskityslaippaan. Alä kayta supistusosa tai sovitteita.  Kun hiomatyokalu on asennettu, tulee ennen käynnistämista tarkistaa, etta hiomatyokalu on oikein asennettu ja etta se mystyy kiertamän vapaasti.

Tasoliuskalaikka

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Asenna erikoinen kiinnityslaikka 8 (lisātarvike, tilaus n:0 2 605 703 028) ja tasoluskalaikka hiomakaraan 5. Kierra kiristysmutteri 10 paikoilleen ja kirista se hyvin kaksireikäavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilteen ja kirstä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Hiomatyokalu on pystyttävi kiertään hiomakaraan 5 niin pitkälle, etta se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Παξιμάδι στερέωσης SDS-c/ici

(για λειαντικό άξονα M 14)

Kiristysmutterin 10 tilalla voidaan kayttaa pikakiristysmutteria 11 (lisatarvike). Pikakiristysmutteri mahdollistaa tyokalujen kiinnityksen ilman tyoka-luja. Pikakiristysmutteria 11 saadaan käyttaa aino-astaan hionta- ja katkaisulaikkojen kiinntykseen. Käytä ainoastaan moitteettonta, ehjä pikakiriystymutteria 11. Tarkista pikakiristymutteria kiinnitettaessä, ettei pinta, jossa on tekstia tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.  Lukitse kara painamalla karan lukituspainiketta 4. Kirstä pikakiristysmutteri kiertamalla hontalaikkaa voimakkaasti myotapäivään.  Oikein kiinnitety, kunnossa oleva pikakiristysmutteri voidaan avata kasin, kiertamalla rihlattua rengasta vastapäivään. Alä koskaan avaa kiinnjuuttunutta pikakirystymutteria pihdeillä, vaan käytä kaksireika-avainta. Aseta kaksireika-avain kuvan osoittamalla tavalla.

Επιτρεπόμενα λειαντικά εργαλεία

Kaikkia tassa käytöohjeessa mainittuja hiomatyokaluja voidaan käyttaa. Käytettävien hiomatyökalujen saillutun kierroslu-vun [min^-1] ja kehanopeuden [m / s] tulee vähintaan vastata taulukossa olevia arvoja. Tarkista siksi aina hiomatyokalun nimilapussa mainittu sallittu kierrosluku/kehanopeus.

	maks. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Tarkista verkkojannite: Virtalähteen jännitteen taytyll olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttaa myos 220 V verkoissa.

Εκκίνηση και διακοπή

Käynnistä laite työntämällä käynnistyskytkin 1 eteenpän. Lukitse käynistyskytkin 1 painamalla sen etu-reunaa, kunnes se lukkiutuu. Pysäytä kone päästämllä käynnistyskytkin 1 vapaaksi tai painamalla sen takaosaa.

Δοκιμαστική λειτουργία!

Tarkista hiomatyokalu ennen kayttoa. Hiomatyokalun tulee olla moitteetomasti asennettu ja sen tayty pystya kiertymaan vapaasti. Suorita vahintaan 30 sekunnin koekaytto ilman kuormaa. Alä kayta viottuneita, epamaaraisen muotoisia tai tariseviayokaluja.

Τυπικά ηλεκτρονικά (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vakioelektroniikka pitäa kierrosluvun lahes vakiona tyhjkaynnissä ja kuormalla ja takaa taten tasaisen työtehon.

Προστασία υπερφόρτωσης (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysahtyy. Poista kuorma valittomasti ja jäahdtykone käyttamalla sitä 30 sekuntia taydella tyhjkayntikierrosluvulla ilman kuormaa.

Προεπιλογή ταχύτητας περιστροφής (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aseta tarvittava kierrosluku saatopyoralla 2 koh-dassa "Laitteen tiedot" sijaitsevan taulukon mu-kaan (lahtoarvoja).

Οδηγίες εργασίας

■ Kiinnitä tyokappale, ellei se oman painonsa takia pysy paikallaan. Alä kuormita konetta niin paljon, etta se pysahtyy. ■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkoja, ennen kuin ne ovat jähtyneet.

Λείανση

 30° ... 40° asetuskulmalla saavuteaan paras hiontatulos. Liikuttele konetta edestakaisin kevestyi painaen. Taten menetellessa ei tyokappale kuumene liikaa, ei varjaanny eikä pintaan synny uria.  Älä koskaan käytä katkaisulaikkaa hiontaan.

Δίσκος λείανσης με πέταλα

Tasoliuskalaikalla (lisātarvike) voidaan tyostäa myös kuperia pintoja ja profileja (reunahiontaa). Tasoliuskalaikat kestavt huomattavasti kauemmin kuin hiomapyorot, ne ovat hiljaisempia ja hioimalampotila on alhaisempi.

Κοπτική λείανση

 Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella tyokalua. Tyoskentele kevytta, tyostettavaa aneeseen sopivaa syottka kayttaen. Alä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitta sivuttain kappaletta vasten.  Katkaisussa kayetty suunta on tärkeä. Koneen taytyaina toimia vastapyorimissuunnassa; ala koskaan siirra konetta toiseen suuntaan! Talloin on olemassa vaara, etta laikka pinautuu hallitsematomasti ulos leikkauslovesta. Profilieja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Κοπή πέτρας

■ Laitetta saa käytää vain kuivaleikkaukseen/kuivahiontaan. Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttaa ohjainkelkkaa 17, jossa on erikoinen imusuojahuppu. Käytä laitetta ainoastaan polynimun kanssa. Käytä lisäksi polynsujanaamaria.  Polynimurin tulee olla hyväksytty kivipölyn imurointiin. Boschin ohjelmasta loytyssoveltuvia polynimureita. Käynistä kone ja aseta ohjainkelkan etuosa tyokappaletta vasten. Työnnä konetta eteenpäin kohtuullisella, työstetävaän aineeseen sopivalla syötöllä (kuva). Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myotäilevā kipinäkehā viittaa tāhān. Täloin on leikkaus keskeytettäva ja annettava ti-mantitkatkaisulaikan jäahtyā vahän aikaa käytä-mällä sitakuormittamattomana tyhjkäyntikier-rosluvulla. Tuntuvasti alentunut työteho ja kiertäva kipinäkehā ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejā. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

Συντήρηση και καθαρισμός

- Αποσυνδέστε το φις από την πρίζα πριν από οποιαδήποτε εργασία στη συσκευή.

 Pida aina laite ja tuuletsaukot puhtaina voidaksesi tyoskennella hyvin ja turvallisesti.  Metalleja tyostettäessä voi äärimmäisissä käyttoolosuheissa johtavaa polyä kerääntyä laitteen sisälle. Laitteen suojaeristys voivahingoittua. Näissä tapauksissa on suositeltavaa käyttaa kiinteaa imulaitetta, usein puhaltaa tuletusaukkoja puhtaaksi ja kytkevikavirta-suojakytkin (FI) laitetta suojaamaan. Tämä laite on suunniteltu, valmistetty ja testattu erittäin huolellisesti. Mikä niä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnummer kaikissa kyselyissä ja varaosatila- uksissa!

Προστασία του περιβάλλοντος


Επανάχρηση πρώτης ύλης ως όπλο διαχείρισης αποβλήτων

Laite, tarvikkeet ja pakkaus tulisi havittaa ympa-ristoystavallisesti toimittamalla ne kierratykseen. Nämä käytöohjeet on valmistetu kloorittomasti valkaistusa uusiopaperista. Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Σέρβις και εξυπηρέτηση πελατών

Rajahdyspiirustuksia ja tietoja varaosista loydat osoitteesta: www.bosch-pt.com Robert Bosch OY Ansatie 6 a C 01740 Vantaa +358(0)9/435991 Fax [phone]

Δήλωση συμμόρφωσης

Todistamme taten ja vastaamme yksin siitä, etta tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien märäysten mukaisesti: 89/336/ETY, 98/37/EY. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Pidätämme oikeuden muutokiin Texvika xapaktnpiotikα μnxavnμatoc

Γωνιακός λειαντήρας		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Κωδικός αριθμός		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ονομαστική σχύς *	[W]	700	720	720	720
Αποδιδόμενη σχύς *	[W]	390	400	400	400
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	11 000	11 000	11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	100	115	125
Σπείρωμα ἀξουνλειανος		M 14	M 10	M 14	M 14
Ηλεκτρονική σταθεροποίŋη (Constant-Electronic)		-	-	-	-
Προεπιλογή αριθμου στροφών		-	-	-	-
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Γωνιακός λειαντήρας		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Κωδικός αριθμός		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ονομαστική σχύς *	[W]	720	800	850	900
Αποδιδόμενη σχύς *	[W]	400	420	430	440
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	125	125	125
Σπερωμα ἀξουνλειανος		M 14	M 14	M 14	M 14
Ηλεκτρονική σταθεροποῖŋση (Constant-Electronic)		-	●	●	●
Προεπιλογή αριθμου στροφών		-	●	●	●
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Ipaakaloume npooeEte tov Kwoik opiOTou mXavmaToC oac. O eptopikoc xapaktnipoioc opiaevw vnxavmuWv mOpie va diapei. * Ta oToixia ioXouov yia ovOaOTiKcTaoic [U] 230/240 V. Ta oToixia auta mOpoei diaopopoinoiv oue npintwn xan aunlotepwv taov, kaowk ae Ekoosie iokc yi diaipopecs wpecs. Ipoεπiλογη αριθμού στροφών (Túnoς CE)

Yλικό	Εφαρμογή	Εργαλείο	Τροχιακός ρύθμιας
Πλαστικό	Στίλβωση	Σκουφος στίλπνότητας	1
	Λεπτολείανη	Κεταένιος διακός στίλβωσης	1
Μέταλλο	Λεπτολείανη	Υφαμάτινος διακός στίλβωσης	1
	Αφαίρεση χρώματος	Σμυριδόφυλλο	2-3
Ξύλο, μέταλλο	Βούρτασισμα, ξεδακόμριασμα	Ποτηροειδής βούρτσα, σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανη	Διακός λείανης	4-6
Μέταλλο	Ξεχόνδρισμα	Διακός Εχονδρίσματος	6
Πέτρωμα*	Κοπή*	Διακός κοπής καὶ συρόμενος	6
		οδηγός κοπής

^* H kon'πετρωματων ειπρεπελι μόνο με χρησι ουρομενου έθηγού κοπίς (εἰδικό εξάρτημα).

Συμμόρφωση με τον κανονισμό

To µn νηµ npooipzetai yia tnV konn, to Exovtpia kai to BOUPTOIA uAIKWv ano MeTALIO kai NTpWmuata xwpiC tn Xpnon Vepou. Iia Tnv konn Ntprwamaw anaiteiata Xpnon Evoc oupuEvou oyou konnc. Tia unxavnatae nIektpovikpouiio M E yekepiéva Iaivtka epyaia to unxavna npoei va xpoanoinoianc yia laivon kal iAβωon.

Πληροφορίες για θόρυβο και δονήσεις

EeakpiBwONTwvTmuWvMuTePnOscoupwova µ EN 50 144. H ouqwva e Tnv kaunuA ektiuntheta a otaun opuou tou nxaavmuatoc aevxetai e: Taunakouotikns niene 88 dB (A). Taun nxntikns loxuoc 101 dB (A).

Φοράτε προστατευτικά γυαλιά!

H ektiunθεiαa xapaKTnpoiTik Επιαxuvən avερχεται 5,0 m/s². H npoOeTn λaβn anoppoα Touc KpaδaσμoUc κai γi' auto, Šav εργαζεσθε μ' autv, o xapaktnpiaμoc Kpaδaσμoc xεριou μnpatou Σivai xaμnλotepoc ano 2,5 m/s².

Μέρη μηχανήματος

1 Diakottn ON/OFF 2 Tpoxiaokos npoεuoyn agl. otpoov (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 ρσθ τηλαβη 4 PAnKtpo mavdaalwoanc aOva 5 A\xovac λ λ σ 6 PpOpaakntipac 7 MoXλoC ouσφiEηC 8 Φλάντα μύδοχής (σε ἀξουνα λείανοης M 14 με δακτύλιο O) 9 Diokoc δp iσµ αt o c / komis^* 10περικόχλοσύσφιξης 11 Περικόχλιο ταχύουσωφιξης SDS-clic (για ἀξονα λεἰανοής M 14)* 12 Ppouakntpaç xερiou* 13 Eλαστικός διδοκός λεῖνανης* 14 µ ρ φ λ λo^* 15 τρσγµλσπ ρ σ λ σ^* 16 Pto npoeiδnC BOuPToa 17 SuproevoosnyocKoimcμE npoulakntnpa avappoqno 18 Δiµaν tδ 口 O KOMIc* 19 λ ν τa uno0xic M 10 * EApntjata nou anekovotai kai nepiypapovtai otic odnyie xpnanc dev uvoedouu navtoe to umxavna!

Για την ασφάλειά σας

Akivduv npyaia µ to unxavnua eivai movo duvat, av biaaote npwta ka la oAec TIC obnyie cxponc kai TIC unodxiic aoppaaiaac kai epapuocte navtoe auotnpa TIC oynie c nou neipexovtai a'autc. SUnnnpwata npenei va tnpouvtai kai o yevikc uno0e1eic aoaaleiac nou neipixovtai oTo ounPapadioevo puAldio.PivxPnoiPonoiTe To muXavna yia npotn popa nntoteva aac evnepawov otny npaei. Φopáte προστατευτικá γuαλία kai ωτασπιδες. Ia npioootepn aoqaaia qopate enionc kal ouuunpomegaatiko Eonlaioo, onwc npootateutikayavta, oTepea unobnmuata, Kpavo cai noia. Olokvocnoudnioupyovtai katantv epyaia nopei va evai avthetaivec, eupkntc n ekpnktic.1 auto npenla va laubavovta kataaalna pa npoostiaac. Tia napadeyma: Mepkec oKovcs ouykaataleoyovta otic kapkivoyoe. Xpnoiopoite TNV kalaaan avappoonnokovnc/ypceow/vpokaviow kai popate npoownida npootaoiaac ano okovn. Kovn ano eLaaPp aEtaaMa npoei va avapXeTc i naKpayi. dIatnpieTe to Xwp Tns Epyaoiaoc navtoTe KaHAp o E10n ol avaiEic uikwEvai 1iaTepa EnikivouEc. MnyaayieTo kawdeltaiktuou, oe nepintwnou katnV epyaoia unootei baaBn n konTe tEeiwc, aaaa ByaTae aoeosTo qic ano tnV npica. Mn xpoanooite note to mnxavna u e φ aapevo kaawdo. uokuec kai mxaavnata nou xpoaioiouvtai oto unaitheta npenei va ouvdoovtae to diktuo eow evoc npoataetukoi diaokontn diappoC (Fl) µ evioto uos pemaotc evepyonoinc 30 mA.Mn xpnaiooite to mxaavma/tn ouokeuon ot npoxn. OtauyaceoKpatateTo mnxavma kai µ ta doo oac xepia kai povtizeteyia tnvaopaln thon tou owatooc oac. AopaiotE to uno katepyaia tepaxio. Evun oKATEpyaia Tepaxio nou otepewetai mTn Bonthetaia mias diatae ng ouphiNc nmuac eyyevnc ivai otepewevo mE yalutepn aoapaia ano evanou ouypatietai meTo xepi. AnopakpuvTe to kaIoo navtoe niow ano to mnxavna. Pniv anoTheoTe to mXavna oEoTe to onwoBnot EKTc λeitoupyiac kai πepveTc wonou va naeI eVTelwoc va KIVeItai. Av diaKoEi npoxn pEuMaoc n av TpaBnxOe i o PEuMaToaNnTnC (Pc) ano to PeuMaToobotn (npia) anoavdaawotc aouwCto diaKoTTN ON/OFF kai tonoetntote tvn th eon OFF. Auto EmuoiEi maEvdxOeVn avEeAeyktn Enaevkkivnon. To mnxavna eintpenei tai va xpnooioietai yia npn korn/ienp nlambdaovn. oIeTicEpyaOIEc µ To mXavnma npEni va eivai ouvapmooynEv n npoOeTn laBn 3. Otau unapxie kivouoc va × TunnoeTe muTuXov apavn nEeKpiK ypaumn to idioTo nEeKptiko Kaawio Tou mXavmuo, maoTe To nEeKptiko mXavma povo ano ta mvwvea tmnpata nTismvwvec laeC tou. H eTn nE mua uno taon eupokouevn nEeKtpiKn ypaumn npopei va thoei ta muTaalkata nmuata tou nXavnmuatoC enionc uno taon kai va oynnoe i Etoi O nEeKtpoanxiia. Xpnoiopoioiote kataaannles c ouokuec avixveuongyia tov evtontioo tuxov apavowayowv/ypauuov npoxics evepyiaacnoubetaoualeuteite oxetikatnv avtioxntonikn enixeipnon npoxnc evepyiaoc. H ean µ TIC nAeKTPiKc ypaue c mopei va oynnoe i e npkayia KI nAeKtpoanlxiia. Znua o' evav aywyo awtaepiou (ykaiou) mopei va oynnoe 0Eekneta. To prunma/kosuo evoc uOpoawna pokaee znuiec o aVTkeiueva kai npayata kai npopei va pokaloei nAeKTPoanlxiia. TtEpyaieC 2E iokouc Exovdpiaotoc/ Konnc npenevaivauvapuoloynevoc o npoquakntnpac6. TtC epyaoic 2E tov 1eaoikodioko aeianc 13 n 1nv notnpoeiobouptoa 16/tn diokoeiob Bouptoa/To piniobeiDioKO ouviotatai n ouvapuoloyon tou npoquaktnpa Xepiou 12 (EIOK OXAPTNMA). Otau katepyazeothe ntpwmuata xnoiunoieite avappoqnon oKovnc. O anoppoepntnpac oKovnc npenei va eivai EyKpiEvoc yia oKovn pTpwMatv. Tia Tnv konin neTpwoatw xnoiunoieite eva oupoEvvo onyo konns. Δ επιρεπεταιη κατεργασία μιαντούχων uλικών. XpnoiOnoiEITE anokkEioTikε pyaEia Twv onoiw o avotatoεπitptoc apiooC oTOPOoov Eiva toulaixiotov tooo uynoC ooo o eviotoC apIOoC oTOPOoW Tou mxaavmuoc xomega. EeYxETa λ eavTKa epyaleia npiv ta xpoiouoTc. To eavtio epyaeeio npentvivaiv aoyoauvapmooynevo kai va nopei va kiveitai euethetaepa. AExayETe bokn otyn paoen apnvotac to mxaVna va epyaOtei toulaxiotov 30 6eutpOeTTa xwpi c optio.Mn xpnoiopoieite xaaloeva, m otpoyyu na Kpaabocvea laivtka epyaleia. PpOoTaEeTeToepyAeio ano XTuMmuata, npOoKpOuoeic kai lamn. Odyite to mnxavma oto unokatepyacia Temuixo movo otav auto βp ioketai 0e λI toupyia. MaKpiTa xεpia oac ano Ta περιστρεφóμεva λεiavtikα εργaλεia. Aaβavετe unôη σαc τη φορα περιστροφής. Kpatae to μηχανημα katá τέτοι τρόπο, ωτe oι σιθες και Μκόνη λείανός va εκαφενδoviçovtai μακρία ano το σωμα σας. Kata nV katepyaoia eTaalwv bnmuoyeitai onivnpiog. Pooexe va mnu npokaeei tai kivduvo yia tuxov napevupokoeva atoua.Aoyw unapEnc kivduov npkayiac dE v eintpenei tai va betakovtai uphiekta ulika oTO yupw Xpo (nepiox'Onivnptoiou). Ipooxkata tnv kataokun oxioawv, n.x.0e φépovtec toixouc: Bλεne unodεiεic oxetikα με tn σatikn. To µ π λo kαp iα µ taoudiakou konnc,obnye i 0ε μia anotoun avtipaaon tou uynxavmuos. autnv tnv nepintwn Te to unxavma aueooc ektoc λεitoupyiac. AivTe npoooxn otic diaotaogeic twv diakwv leiavoc. H diautepoc tn6 diatpnonc npenla va taipiae otn φλν τc a uno0doxnc 8 (M 14), 19 (M 10). Mn xpooiopoie Teuxia ouotolnC n npoosapoootika. Mn xpnouponoiite note diokous konns yia Exovdpma. Mny unoabaalte touc diokous konnc oe nion ano ta nayia. Tnpeite Tc oxtekec 1E Tn ouvapuooyon kai tn xpnon tou λi avtikou epyaieou oyiec tou kataokeuaoTn. Ipooxn!To λ λντ σωµα va kivitei akoum uet a th oen tou mXavmaoc ektoc 1eitoupyia. Mn ouophiyyeTo µ η xαv nµa 0tn µ ν η Mny euntpenote noe o naia t npon Tou mnxavmuato. H Bosch eyyuatai tnv ayoyn leitoupyia tou mnxavmaoc movo otav yia to mnxavma auto xpnoioloivta ta npoβe neva yvnoia eaptnmuata.

Υποδείξεις σχετικά με τη στατική

Σχιαμες Σε φέροντες τοίχους Σύκεινται Στην DIN 1053 Mερος 1ή στις αντίστοιχες διαταξείς της εκάστοτε χωρας. Oi napouoeo8oyiee npenei va tnpouvtai onomega note. Piv apxiaote tnv epyaia oac ouubauveite tov uneuthetavo ia tn otatik, tov apxtektova n tv apuobia dieuuvon doukw kataokewv.

Συναρμολόγηση των προστατευτικών διατάξεων

Pniv ano kaeE npyaia oTo iio To mXavnpa byaTeTo pic ano Tnv npica.

Προφυλακτήρας

TtC epyaoiec 1e biokouc EoxoipioaTOC/ONnC npEeIvaivauvapuOIoynEvoc O npoPulakntnpac6. AvoiETo µ α λ ° σ φ η 7. TOnoTheToV npOpuLakntpa 6 enavw 0To lauToou aEova TnC KepaAInc Tou UnxavmuatoC onWc paivTeai Otnv Eikova. Ta KwdiKa EkEvtpa Tou npOpuLakntpAp npEne1 va taipiaEouv otic avtiotoixEc ykonec oTo lauToou aEova.  NATnOte Tov npoPuaKtnpa EnaW oTo LaioTO aEova WOnou To npiIaiuio Tou npoPuaKtnpa va Kaioeoi Otn pAavTa Tou mXavmuToCk ta KwDiKa EKKevTpa va "Piaoov" OTNV NpIepEpiakn EYKoTn Tou Laiou TO aEova.  TOnoTheToT npOpuAakTnpa 6 Otn θEon Tou EInOuMeIe (Otn θEon EpyaoiaC) πEpiOtpéφovtac Tov με φopa avTiθeTn EkEVnc Twv δEikTaw Tou poLoyoiU. PuθμiσεTov npoφuλakτηρα 6 katá τέτοιo tpòno, ωτε o Οπιθηρισμος va μην εκτόεuδετε προς to μέρος tou xείριση. YnodEiN: KwDIOKoONIeVA EKKeVTpa OToV npOpuAakTnpa 6 EyyuovvTaI Tnv ouvapUoLoyOn Tou Movou kataaAnLou Yia ToV EKaOTe TTO mXavmuToC npOpuAakTnpa. H anouuvapmoIoyon 8IeXayetai με tov avtiθετo τροπo.

Προσθετή λαβή

oLcTIC epyaoic µ To mXavna npenla vEivai ouvapolooynEvn n npo0eTn laBn 3. BiodwTe TnV npo0eTn laaBn 3 oTo dEio n apiotepo epoC TnC KepaAInC tou mXavmuToC, avaloya eTov TpOnnou epyaZeOe. PpOoTeTn LaaBn με avaToλn Kpaδaμωv

ΔΟΝΗΣΗ

Έλεγχος

H npo0eTn laBn nepiopiE1 oTo eAixto Touc kpaabaouc kal kahtota etoi duvat n ia nepioooTepo avetn k aopaaen pyaia.  Mn δi λ γ kaia µ τaτp oni otnv npoarnt naBn. Mn ouvexiετe va xρησμοποιειτε μia tuxov xaalαμενη προθετηλαβή.

Πινακάκια Εργαλείων

Σις εργαοίες Με τον ελαστικό διοκο λειανούς 13 ἡ Με την ποροδή βουρτοα 16/ την διοκοείδη βουρτοα/ to πιδοείδη διοκο συνιστάται Μουναρμολόγησι Θου προφυλακτήρα εχριόι 12 (εἰδικό Εξάρτημα). Ο προφυλακτήρας εχριόι 12 στερεώνεται Με την προσθετή λαβή 3.

Συναρμολόγηση των λειαντικών εργαλείων

Piv ano ka3e εpyaia oTo iio to mnxavma byaεTe To pic ano tnv npica. Xpnooioite anokkoiotika epyaia twv onoiwov avwatoC eniPTeToc apioooc oTPOoow ivai Toulambdaiotov too uynlooc 0oo o eviortoc apiooc oTPOoWv TOU mXavHmuatoc Xwpic qoptio. Kata nV epyaia oi diakoi ExovopiauatoC kai koninc Oepmaivovtaui npboLikak ynu Touc EyyieTe npiv Kpuwoouv. Kaθapiετε tov ἀξονα και ολa τa unο Συναρμολόγησι Εξαρτήμata. Για η Σύσφιξη και το λύσιμο των λειαντικών εργαλείων ακινητοποίειτε tov ἀξονα 5 μετο πλήκτρο μανδάλωσης 4. PntnoTe to nIiktpo mavdaalwoc 4 mOvo otav o aGovac leiavoc eivai akivtoc!

Δίσκος Εξομάλυνσης/Κοπής

Δiν npoooxn otis diaotaac ts wv diokw viaivanc. H diaetpos nC diatpnoNs npenei va taipiaeoi otn pfavntca unodoxn8(M14),19(M10).Mn xpoaiomonoieite teuxia ouotoanc n npoapmuotiká. Otau xpoiouoite diauvtodioko konnc npooexte va tauticovta to β eLoC evdoEiNc fopac npiotpOphiC oTo diauvtodioko kai npopa npiotpOphiC tou mXavnmuatoc (eLoC evdoEiNc fopac npiotpOphiC otv Kepaan Tou mXavnmuatoc). Tn ouvapoloynon 1e Tn oia 1e TIG EIKOVc. BiodwTeTo nepikoxlIo ouoqIeNc 10 kai ophiTe to e To yavTcokLeIdo (BleE Kepalaio «PepikoxlIo taxuouoqiEnc»).  Φλαντα unδοθής για ἀξουνλειανός M 14 T0o diakEvto TnC φλν τa c UIOOxNc 8 EX1 IepaTei evac DaKTuioC O (IIaOTiko EgApTma). Av o daKTluioo O aeinei n evai xaalaoevo npenei va avtikataaotaei amoeos (apit. napayeyiaic 1600 210 039) npiv ouvapmooyn et n pfavtca unodoxns 8.

Φλάντζα υποδοχής για άξονα λείανσης M 10

H λ αν τa unodoxnC 19 muopei va xpoaiomoinθεi KI anotic duo πεupεc.Γa diapavtoikokouc kontnpéntv a tonotheTnEi oToV aEova laiaovc 5 nepiotpaumevoc kata 180° H diatpnon Tou diauavtodiokou konc (0 20 mm) npenv taiazixwpiC «naiyviD» oTo nepilaiiio Tns pfavvtac unofoxic 19. Mn xnooioie Teuaxia ouotoln c npooapooTik.  Mετα ηιναρολόγησιου λειαντικό εργαλείου και πριν ηεόσιου μηχανηματος ελειούργia ελέγξε, av ολειαντικό εργαλείο εῖαι σωτα αυναρολογημένο και μηρείνα περιστρέφεται ελεύθερα.

Ρυθμιζόμενος δίσκος λείανσης (Αυτορυθμιζόμενος δίσκος λείανσης)

(για ἀξονα λεἰνόης M 14) Avaloya µ TnV EKAsOTe XpOan, apaipote EVDexouevwTov npoqulambdaTnpa 6 kai ouvapuoloyntov npoqulambdaTnpa xepiwv 12. ToOnTeTne Tnv EIDIK PAAvtca unodox8 (EIDKO EApTna, api. napayyEiaic 2 605 703 028) kai to piniDoeiD iako Laviavc otov aXova 5. Biodot to nepikoxo ouphiEnc 10 kai ophiTE to e to yavtckkEio.

Ελαστικός δίσκος λείανσης 13

Avaloya µ TnV EKoTOTe XpOAn, apaipoeTe EVEXOeWcTov npoquAakTnpa 6 kal ouvapuolooynteTov npoquAakTnpa xepw 12.

Τη συναρμολόγηση δες την οθόνη στις εικόνες.

BiodwotE to oTPOyyuLo nepiKoXlaio 15 kai OphiTe to µ to yavTcokkεIδo.

Μη προϊόν βούρτσας 16/ Δισκοειδής βούρτσα

(για ἀξονα λεἰνόης M 14) Avaloya µ TnV EKoTOTe XpO, aapaIeOTe EVEXOeVWC TOV npoquAakTnpa 6 kai ouvapuoloyntc ToV npouqulakTnpa xepw 12. To λ λντ epyaieo npenei va unpoei va Bioe i oTov aOva 5 eXpiv'akoumu nnoei otaepa oTo neipaiiauio tou aOva, oTo Tepa Tou anepiwatoC tou. φI Eτ to µ v yepavikokk

περικόχλιο ταχυσύσφιξης SDS-plus

(για άξονα λείανσης M 14)

Avti yia to περικόχλο σύσφιξης 10 μπορείνα χρησιμοποιηθείτο περικόχλο ταχυσύσφιξης 11 (ειδικό εξάρτημα). M' autov tov tpono ta λ iavtiká εργaεia μπopoiv va ouvapuλoynθouv xωpiς εργaεia.

Το περικόχλιο ταχυσύσφιξης 11 επιτρέπεται να χρησιμοποιείται μόνο για δίσκους ξεχονδρίσματος/κοπής.

Χρησιμοποιείτε πάντοτε ένα ασφαλές, σωστό περικόχλιο ταχυσύσφιξης 11.

Kata to ophiesto npooeTe, n aeupa e Tnv Einypaqn va un deixv1 npoc to epoc tou biokou laivanc-to beoic npenla va deixve npoc to evdoikto nmuoi 20.  Akivntoioiote tov aEova µ to nAikto maVdAawonc 4. ZIeTe TO nepiokxli0 taxuouphiIeNc nepiotpEovTac duvata To bioko lambdaocmE popa idiaumEkivn Tc nepiotpOphcTwv deltatwv Tou poLoyiou.  'Eva kavoviká σερεωμένο, αθικτο περικόχλιο taxuωύφιξης λυεται εύκουλα περιστρέφοντας tov auλακτό δακτúλιο με το χέρι με φρα αντίθετη εκεῖνης Σης περιστροφής των δεικτών του pολογιό.

Μη συνδέετε ποτέ σφηνωμένα περικόχλια ταχυσύσφιξης με την πένσα αλλαγής

XpnoiopoieYavTcKkEIDO.TooTheTo yavTcKkEIDO onwc paivetal otyn Eikova.

ΕΝΙΣΧΥΣΗ ΛΕΙΑΝΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

Mnpoov va xpnaiouointhetaov ola ta λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ npooue c onyiec xepiaou. O eitpentoc api0oC oTpoow [min-] n avtioxa n Tepiepeiaakn tauxnta [m/s] tou uno xon aneavtikou evayaleiou npenei va avtioxie Toulambdaoto otic tiec nou avapoeovtal otov nivaka. I'auto npooexe navtoe tov eNITpENTo apioo oTpoowv/Tnv eNITPENTn neippeiaikn tauxnta otNV etiketa twv λ eavtkov epyaaleiw.

	μεγ. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Οδηγίες λειτουργίας

Δώστε προσοχή στην τάση του δικτύου:

H taon tnc nync npuatoic npenla va avtoixei nnpwoc otnv taon nou avaypaefetai otny nivakida tou kataoekuaotn navw oto mnxavna. Mnxavnuatae avaypaumevn taon 230 V λI toupyouv eniogkai Ota 220 V.

Οδηγίες λειτουργίας και εκτός λειτουργίας

Tva va 0e0eTe to mXavnma oE leitoupyia ω θησ τ to diaKoTTN ON/OFF 1 npoc ta eunpoc. Tia va akivntonoin8ei natnoTE to diakottn ON/OFF 1 oTo mnpoovtou epoC expi va avdaawoei. Tia va 0e0eTo uXavma EKTOs Aetoupyiaac aonote To diakontn ON/OFF1 ELEUepo n, avtioa, natote tov oTo piow eposou.

Δώστε προσοχή στην πινακίδα!

EeYxTeTa aeavTka epyaia npiv ta xpoaiomoiagte.To aeavtko epyaiaoipnvaiv aoyoa ouapmoaymevo kai va mnpei va peiotpepetai eueuhepa.DiEaye doikn otnv npae n apiovovtaoc to mxaVma va epyaoei toulambdaotov 30 6eutepoIeTTa xwpic optio.Mn xpoaionoeiTe xaaloueva, n otpoyyua na kpaadooeva aeavtka epyaia.

Ηλεκτρονική σταθεροποίηση (Constant-Electronic) (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

H nλεκτρονικό σαταθεροποίηση (Constant-Electronic) διαπρει τον αριθμό στροφών κατά τη λειτουργία χωρίς και unò φορτio οχεδόν αμετάβλητο, εξασφαλίζοντας ἐτοι τήν συοίμομρόη anόδοῦ έργασίας.

Προστασία από υπερφόρτιση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

επeipintwon unepofoianc o kivntnpac staataεi. DiaKOte aoeos cTnV unepofoption tou mXavnmuato K apnoTe to va εpyaaθei μe to eviato apioσtpoov χωic φoptio 30 δeutepoλeTTa πepinou yia va κpuωe1.

Προεπιλογή αριθμού στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

PnoeIaEeTe Tov anaitouevo apiOo OToPoawv Me ToTpoXioKo puOthionc 2 Omuwva Me ToV nivaka oTo KePalaio «TexviKa xaapKnpiotikα mXavnmuatoc" (PPOeYyIOTIKeT iMeC).

Υποδείξεις για την εκτέλεση εργασιών

uoqiyyETo uno katepyaia Tejaxio av auto δ 0ta0eponoieitai ano to idio tou to bapoc. Mny eipapuveTo unxavma too noLu, wTe va otaatnoe i va kiveitai. Kata nTv epyaia oi diaokoi δp i aσc kai konic 0epaivotai unepBoiKa- mTv touc yyicTe npiv Kpuowov.

Εξοπλισμός

 Ta kaIutepa anotetEeOmuata kata to Eexovdpiau nTeuxaivovtai e ywviec npooBolnC 30° ews 40'. Kivite to uynavma «mpoc-niooM' autov tov npono dE 0epaivetai unepBoIAk ta to unokatepyaoia Teuaxio, dEv eTaaAeTai o xpwauiooctou kai dNmuoyouvtai auakwoeic.  Mn xpoaioioieTe note biakouc konnc yia epyaoic oν δp iα µa toc

Πινακίδα τύπου (Αλουμίνιο τύπου πινακίδας)

Me to piniDooEiD iOko LxiavOns (EiDiko EApTnma) mOpEITE va katoyaoTntk KaunLc EpiapvEvIeKai diatouec (XapaEic). Oi piriioeicdiokoi exouv onmavtika eyaalutepn diapkeia ω λµη xpnoc ano ta omupiofouAA, xaunlotepn oAthm 0opoukai xaunlotaepc 3epmuokpaiec λeivanc.

Κόλλα

 Kata nV konn mnv aokite niEon, mTnOtpeBawvTe to bioko kai mnv tov taIavTeUeTE. EpyaZc0e 1e uTpiA npoawthon, katllnn yia to uno katepyaia uliko. Méτa tN δiakonñ tNc λειοργiaç tou μηχανηματος μη φρεναρεte touc διακους KOMI ΠIεζονταc touc στa πλáγία.  HKATEU0uvon npoc Tny onoia diEayetai n konn Eival onmuavtikn. To µ η xαν η µa πρεπεινα εργαζεται παντοτεavτιστρομα·γι' auto μην oδηγειτεto µ η xαν η µa προςynäλλn kατεύθυνοιn! Διαφορετικα unαρχει kivδυοςvα πεταχει aεξελεγκτα εκτόςtouης. Tia va Koετε διατομες (προφίλ) ἡ τετράγωνους σωλήνες αρχιοτε καλύτερα έπην πλευρά που εχει τη μικρότερη διατομή.

Κόλλα πετρατών

Το μηχάνημα επιτρέπεται να χρησιμοποιείται για την κοπή/λείανση.

Xpouoote Kautepa diauavtodiko Konnc. Iva anopuyte aqaaowc tic opeawoicx npouoioote to oupoevo obyo 17 eikn Ppootateutikk kauntpa avappoanoc. Xpnoiote to naxavna navtote e 1a avappoan oKovnc. Xpnoiote enionc npownia npostraia ano kovn.  O aToppoPHTnpa πeTεIva εiva εyKpμEvoCγia σkovn πεTpωμαTωv. H Bosch προσφέρει katáλληλους απορροφητήρες. σστ to mnxavma oE λeitoupyia kai tOnoθετησε to με to μnpooTIVo Mepoc tou oupóevou obnyou koninc oTo unO kATEpyaia TEμaxio. Epyaczo8e με έτρia npωθησ, kaṭaλληλγi to unο katεργασι uλικό (εικόνα). Kata nV koni iaiTepa oKAnpov uno kATEpyaia ulikov, n. X. OkuropodmuatoC nou Tepixe i noLAA xalikia, o diauavtoioKoc KoIc mOpEi va uTepOePmuav0ei kai va UnooTcBaaBn. ZaNc evDieln y' auto eivai Evac maiz 1e To diauavtoioKO konic Tepiotpefoevoc otEφavoc onivtnpioou. autHy tvn epiinn oiakokte tnV konn Kai apnoTe to diaumavtofoKO konnc va nepiotpapei liyn wpa xwpi c foptio kai uno To µ γ 1 0 aipo oTPOPOW yia va KpuwoeI. Aiothnta 25aattwov npo0ooc kata nV epyaoia kai npiotpoevoc oTeavoc Onivnpoou anoteLoov evEiEic Tc aBluonc tou diauavtOikou konnc. Me ouvtouec toe c o' eva aeavtiko uliko (π.x.a0eotolho) mOpEtve tov enavaTPOXIOE.

Συντήρηση και καθαρισμός

Piv ano ka3e εpyaia oTo iio To mXavma β γ τ to qic ano tnV npica. Aiatnpesite To mnxavnka kal tic oxiouεaepou navta kathetape. Kata nV katepyiaia µ taalwv uno Egaiptika duuveic uovthkec epyaiaac mnpoei va katakaioe i aywun oKovn oTo eomegaepiko tou mXavnauoc.H npooataeutikn moVwn Tou mXavnaucoTnepevi aennpaeotie apvtikac.2'autc tic πepintwoei ouviotatai n xpnon ia moVunc EYkataotaon c avappopnonc okovnc, OuxvoC kaapiooc twv oxioaw aepioouepiueovoaepa kai n ouvdeon ev oipa evoc autoatou diakontn diappoNC. Av npoAeTc EneAeNnEeC eEooKataoKeunC kai Eeyxou Otaatnoi KaonTe to mXavma, tote n EIOKeun Tou npenla va avate0ei O' eva EosouioDtoEv oUvpeio Nktpikov mXavmuTsw Tc Bosch. Otau nnpoopiec kaiotav npayyEeAe avtaaaktik,napakaouε va avaepεte onwobhnote to 10ψηφio Kωiki opiθo nou unapxεi OTNV nivakiδa Kataokεuaσnt!

Προστασία περιβάλλοντος

 Avakukwano npwov uawavvti anoupan anoppiatwv To mnxavma, ta 1iDik E5apntmuata kai n ouokuaoia 0a npenla va anoouovtai yia e naevnEeyoia me tpono phiiko npoc to nepiabaov. Autc oI obnyiecx pnoans exouv twntheta avakukawmuvo xapti Ieukaauovxwopic Xwipio. Tia nTv avakukwon kata 6i0c ta nlaotika mepn tou mnxavmuato c epouv eva oxetikoxapaktnpioo.

Υπηρεσία Εξυπηρέτησης Πελατών

Avautiká oxéidia kai πλnpopopieç yia avtaλaktiKa θa βρεite στην ηλεκtpovikn διεύθυνα: www.bosch-pt.com Robert Bosch A.E. Knipoou 162 12131 Περιστέρι-Aθήνα [phone] KENTPO [phone] KENTPO Fax. [phone] Fax [phone] www.bosch.gr ABZ Service A.E. [phone] SERVICE Fax [phone]

Συμβατότητα

Δηλωµ unevuwoc ot to npoiov auto Eknnpwvei touc E\xnC kavovioouc n Kataoekuaotikc s ouotaoic: EN 50 144 oμwva μe tic diataeic twv Odbiyaw 89/336/EOK, 98/37/EK. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Tnpouμε to δikaiωμ aλλayωv Teknik veriler

Avuc taşlama		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Sipariş no.		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
GirisGPCU*	[W]	700	720	720	720
ÇişkışGPCU*	[W]	390	400	400	400
Boştaşdevirayoşi	[/dak]	11 000	11 000	11 000	11 000
Taşlama diski capi, maks.	[mm]	115/125	100	115	125
Taşlama miliDMI		M 14	M 10	M 14	M 14
Sabit elektronik		-	-	-	-
Devirayoşi on.Sectionimi		-	-	-	-
Ağırkışı(aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinifi		☐/II	☐/II	☐/II	☐/II

Avć拾 taşlama		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Sipariş no.		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Girişicensi*	[W]	720	800	850	900
Çalıkicensi*	[W]	400	420	430	440
Boştaki devir saymiş	[/dak]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Taşlama diski capi, maks.	[mm]	115/125	125	125	125
Taşlama mili disi		M 14	M 14	M 14	M 14
Sabit elektronik		-	●	●	●
Devir sayişön/seçimi		-	●	●	●
Ağırkıngl (aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen aletinizin siparis numarasina dikkat edin. Aletlerin ticari kodlardehyi okalilir. * Bu veriler, [U] 230/240 V'luk ana gerilimleri icin gelerlidir. Daha duşuk gerilimlerde vedehyşik ükelere özgün tiplerde bu verilerdehyşigkeit bilir. Devir sayisi on seksimi (Tip CE)

Malzeme	Uygulama	Uç	Ayar Düğmesi
Plastik	Polisaj	Lamelli uz	1
	Perdah	Polisaj keçesi	1
Metal	Perdah	Cila diski	1
	Boya kazıma	Zimpara kalıkıkı	2-3
Tahta, Metal	Firçalama, Pas kazıma	Çanak:fırça,Zimpara kalıkıkı	3
Metal, Taş	TaşlAMA	TaşlAMA diski	4-6
Metal	Kazıma	Kazıma diski	6
Taş*	Kesme*	Kesme diski ve kılıvuzkızak	6

*Taşların kesilmesine sadece kılıvuz kizakla (aksesuar) gülsaadevardır.

Χρήση σύμφωνα με τους κανονισμούς

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazima ve fırçalama ileleri iocin gelifistilm,stir. Taşlar kesilirken kilavuz kizak kullanilması gereklidir. Elektronik kontrollü aleler icin: Musaade edilen uçlarla bu alet zimpara ve polisaj ileri icin de kullanilabilir.

Πληροφορίες για την πρόληψη θορύβου και κραδασμών

Ölçüm değerleri EN 50 144'e gäre belirlenmektedir. Aletin, frekansa bagiml uluslararasis ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 88 dB (A). Calisma sirasindaki gurultu seviyesi 101 dB (A)'dir. Koruyucukulaklikkullanin! Deigerendirilen tipik ivme 5,0m / s² Titresim sönumlendirici ilave sap kullanilrken, ilave saptaki el-kol titresimi olagan kosullarda 2,5 m/s² den daha dusuktur.

Στοιχεία του εργαλείου

1 Açma/kapama Şalteri 2 Devir sayisi ayar duğmesi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 ilave sap 4 Mil kilitleme dugmesi 5 Taşlama mili 6 Koruyucu kapak 7 Germe kolu 8 Baglama flansi (O-halkal M 14 ta'lasma milinde) 9 Kazima/kesme diski* 10 Sikma somunu 11 SDS-lic hizl germe somunu (M 14-TaIama mili icin)* 12 El koruma parcasi* 13 Lastik zimpara tablasi* 14 Zimpara kagidi* 15 Yuvarlak bisher somun* 16 Canak firca* 17 Emici koruyucu kapakl kilavuz kizak* 18 Elmas kesme diski* 19 Bāglama flansi M 10 * Kullanim akavuzunda tanimlanan ve sekkileri gõsterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!

Για την ασφάλειά σας

 Alette güvenli bir bicimde calisabilmek icin, kullanım klavuzu ve güvenlik talimatlarini dikkatlice okuyup, belirtilen hususlara titizlke uymalisıniz. Ayrica ektekti kitapcikta belirtilen genel güvenlik talimatina da uyulmaldir. Aleti ilk kez kullanmadan.Once, bu işi bilen birisinin gozetiminde birSure deneme yapın. Koruyucu gozluk ve kulaklik kullanin. Calisirken gvenliginizi artirmak icin koruyucu is eldiveni, saglam iS ayakkabilari, kask ve onluk gibi diger koruma donanimlarini da kullanin. Calisma sirasinda ortaya cikan tozlar sagliga zararli, yanici veya patlayici olabilir. Calisirken uygun koruma onlemleri almak gerekir. Ornek: Baz tozlar kanserojen sayllr. Bu nedenle uygun toz ve talas emme donanimi kullanin ve koruyucu maske takin. Hafif metal tozlari yanabilir veya patlayabilir. Malzeme karisimlari bazi durumlarda cok tehlikeli oldugundan calisma yerinizi daima temiz tutun. Calisma sirasinda sebeke böglanti kablosu hasar gorecek veya ayrilacak olursa, dokunmayin ve hemen sebeke fisini prisden cekin. Aleti hiçbir zaman hasarl baglanti kablosu ile kullanmayin. Açık havada kullanılan aletleri, maksimum 30 mA'lik tetiklemek akimi bir hatali akim (FI) koruma salteri üzerinden elektrik sebekesine baglayın. Aleti yagemur altinda veya ilelak yerlerde kullanmayın. Calisirken aleti daima iki elinizle sikica tutun ve calisma pozisyonunuzun guvenli olmasina ozen gosterin. Is parcasini emniyete alin. Is parcasini bir sikma tertibati veya vidali mengene ile sikma elle tutmaktan daha guvenlidir. Kabloyu her zaman aletin arkasinda tutun. Aleti elinizden birakmadan once daimakapatin ve aletin tam olarak durmasinibekleyin. ■ Elektrikler kesildiginde veya sebeke fişi prisden ciktigianda hemen acma/kapama salterini boşa alin ve baslangic konumuna getirin. Bu sayede elektrikler geldiginde aletin kontrl dişi calismasi onlenir. ■ Bu alet sadece kuru kesme/taşlama,islerinde kullanilabilir. Aletle yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Alet ucunun yüzey.altinda gizli herhangi bir elektrik hattina veya aletin kendi sebeke kablosuna rastlama olasili bulundugundan, aleti sadece izolasyonlu tutamağindan kavrayin. Gerilim altindaki herhangi bir kabloyla temasa gelindiiginde aletin metal parcalari elektrik akimna maruz kalir ve elektrik carpmalari ortaya cikabilir. Görünmenyen ikmal sebeke hatarini belirlemek üzere uygun tarama cihazları kullanin veya bölgizdeki ikmal sirketinden yardim alın. Elektrik hatlariyla temas yangin cikmasina veya elektrik carpmarina neden olabilir. Hasarli bir gaz hatti patlamalara neden olabilir. Bir su borusunun icine girme maddi hasarlara veya elektrik carpmarina neden olabilir. Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalDIR. Lastik zimpara tablasi 13 veya canak firca/disk firca/yelpaze taayici 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yararvardir. Taşlari islerken toz emme tertibatı kullanin. Kullanacagini fiz elektrik supürgesi taş tozunun emilmesine musaadeli olmaldir. Taşlari keserken kilavuz kizak kullanin. ■ Bu alette asbest iceren malzemeler i splenemez. ■ Bu alette kullanacaginiz uzclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmalidir. Taşlama/zımparalama uzclarin kullanmaya baslamadan once kontrol edin. Uçlar kusursuz bicomde alete takilmı olmani ve hisbir yere temas etmeden, serbeste donüyor olmaldir. Alete yükbindirmeden en azindan 30 saniye kadar deneme calistirmasi yapın. Hasar görmüş, yuvarlakiğın kaybetmiş vya titresimiconciliation taşlama uzclarin kullanmayın. Taslama uclarini darbe, carpma ve yağlanmadan koruyun. Aleti sadece calisir durumda is parcasina yaklastrupin. ■ Ellerinizi doner haldeki taşlama uçlarindan uzak tutun. Aletin donne yönüne dikkat edin. Aleti daima, calisirken ortaya Çiçakac kivicimlar ve taşlama tozlari kendinizden uzaklasacak bucimde tutun. Metaller taşlanırken etrafakivilcim yayoir. Bu kivilcimar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangin cikma tehlikesi oldugundan calisirken yakininizda (kivilcimarin siçrama uzakliginda) yanici malzeme bulunmamaldir. Örneğin taşıyıci duvarlarda oluk ve kanal acarken dikkatli olun: Statik ile ilgili uyarlar böümüne bakın. Kesme diskinin bloke olmasi aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatin. Taslama disklerin ölcülerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçası veya adaptork kullanmayın. Kesme disklerini asla kazima islerinde kullanmayin. Kesme disklerine yan taraftan baski uygulamayin. Ureticinin, alette kullanilan uçlarin takilmasi ve kullanımasina ilşkin talimatların mutilaka uyun. Dikkat! Taslama uçlari alet kapändiktan sonra da bir sure serbest DONUSTE DONER. Aleti mengende sikmayin. Cocuklarin aleti kullanmasina asla izin vermeyin. ■ Bosch anecdak, bu alet icin öngörulen original aksesuar kullanldigi takdirde aletin kusursuz islev gorecegini garanti eder.

Προειδοποιήσεις για στατικό ηλεκτρισμό

Taşiyici duvarlarda açilacak oluk ve kanallar DIN 1053 Kılım 1 normlarina veya aletin kullanıdlı ülkein yönetmeliklerine tabidir. Bu yönetmelik hülkümlerine kesin birbicimde uyulmaldir. Çalımaya baslamadan.Once, sorumlu statikci, mimar veya yapilardan yetkili merciin gürşün alın.

Τοποθέτηση προστατευτικού εξοπλισμού

■ Aletin kende bir calisma yapmadan once sebeke fisini prisden cekin.

Προστατευτικό κάλυμμα

Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalidir. Germe kolunu 7 gevsetin. Koruyucu kapaşi 6 sekilde görtüdlügu gibi alet basinin mil boynuna yerleştinir. Koruyucu kapaşın kod tırnakları mil boynunun ilgili oluklarina uymaldir.  Koruyucu kapaçın bundu aletin flansına oturuncaya ve kod tirnaklari mil boynunun oluklarini kavrayincaya kadar koruyucu kapaçın mil boynu üzerine bastırın.  Koruyucu kapaşi 6 saat hareket yönünün tersine, gerekli konuma (çalşma konumu) gelinceye kadar cevirin. Koruyucu kapaigi 6 oyle ayarlayin ki, kendinize dokru kivilcim gelmesin. Açıklama: Koruyucu kapaktaki 6 kodlu tırnaklar sadece alet tipine uygun koruyucu kapalık takilabilmesisini güvenceye alir. Aletin sökūlmesi.aiynìslemin tersten uygulanmasiyla yapilir.

Πλευρική λαβή

Alette yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Ilave sap 3 yapilan işge gore alet basınin seksna veya soluna vidalanabilir.

Πρόσθετη λαβή με αποσβεστήρα κραδασμών

Έλεγχος

Κραδασμών

Titresim söumlendirici ilave sap titresimsiz, rahat ve güvenli calisma olanàgi saglar.  Ilave sapta hiçbir degişiklik yapmayın. Hasar goren ilave sapi kullanmayin.

Προστατευτικό χεριού

Lastik zimpara tablas 13 veya canak firca/disk firca/yelpaze taayi 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. El koruma parcasi 12 ilave sapa 3 tespit edilir.

Τοποθέτηση τροχών λείανσης

■ Aletin kendeinde bir calisma yapmadan once sebeke fisini prisden cekin.  Bu aletle kullanacaginiz uclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmaldir. Kazima/kesme diskleri calisma sirasinda cok isinir; sogumadan once tutmayin. Taşlama milini ve takilacak—butün parçaları temizleyin. Taşlama uçlarını sikmak ve gezetmek icin taşlama milini 5 mil kilitleme düzmesi 4 ile sabitleyin.

Πατήστε το κουμπί ασφάλισης της ατράκτου 4 μόνο όταν ο άξονας λείανσης είναι ακίνητος!

Δίσκος λείανσης/κοπής

Taslama disklerinin olculerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Reduksiyon parcasi veya adaptork kullanmayin. Elması kesme diskleri kullanırken, disk uzerindeki DONME YOUN OLU aletin DONME YOUN OKUNAN (alet basinir uzerindeki DONME YOUN OLU) birbirinin ayin olmasina dikkat edin.

Συναρμολόγηση: Βλέπε σελίδα με εικόνες.

Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin ("Hizl germe somunu" bolumune bakin).

Φλάντζα σύσφιξης για άξονα λείανσης M 14

Baglama flans 8 icinde merkezlemebundunun cevresinebir O-Halka (plastikparca)yerlestirilir. Eger O-Halka yoksa veya hasarliysa, baglama flansi 8 takilmadan once mutlaka yenilenmelidir (Siparis no.: 1600 210 039).

Φλάντζα σύσφιξης για άξονα λείανσης M 10

Baglama flansi 19 iki yönlü kullanilabilir. Elması taşlama diskleri icin baglama flansi 180° dondürülerek taşlama miline 5 yerleştilimelidir. Elmasli kesme diskinin deligi (Ø 20 mm) bağlama flansınin 19 merkezlemede bunduna hiç bosluk birakmadan uymalıdir. Reduksiyon parcabi veya adaptork kullanmayin.  Taslama ucunu taktiktan sonra, aleti calistirmadan once ucun dokru takilip takilmadiagini ve hiçbir yere surtünmeden serbesteDSLup donmediagini contro edin.

Δίσκος βεντάλιας (πλάκα λείανσης βεντάλιας)

(M 14-Taşlama mili icin) Yaptiniz isin geregine gore koruyucu kapaig 6 cikarin ve el koruma muhafazasin12 takin.Özel bölgama flansin8 (Siparis no.: 2 605 703 028) ve yelpaze taşlayiciyi taşa miline 5 takin. Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin.

Ελαστική πλάκα λείανσης

Yaptiniz isin geregine gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin12 takin.

Συναρμολόγηση: Βλέπε σελίδα με εικόνες.

Yuvarlak basl somunu 15 vidalayin ve iki pimli anahtarla sikin.

Κυλινδρική βούρτσα 16 / δισκοειδής βούρτσα

(M 14-Taşlama mili icin) Yaptiniz isin gereigne gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin 12 takin. Taşlama ucu taşlama miline 5 o olçüde vidalanabilmelidir ki, taşlama mili flansi mil disi sonunda siki ve sabit olarak dursun. Çatal anahtarla siki n.

Ταχυσύνδεσμος SDS-clic

(Για άξονα λείανσης M 14)

Sikma somunu 10 yerine Higgins germe somunu SDS-clic 11 (aksesuar) kullanilabilir. Bu durumda taslama uçları yardıncı anahtar kullanmadan takilip sökülebilir.

Ο ταχυσύνδεσμος SDS-clic 11 μπορεί να χρησιμοποιηθεί μόνο για δίσκους λείανσης/κοπής.

Χρησιμοποιείτε μόνο άθικτους και μη κατεστραμμένους ταχυσυνδέσμους 11.

Vidalama sirasinda, yazili tarafin taşlama diskini gostememesine dikkat edin; ok indeks isaretini 20 gostemelidir.  Taslama milini mil kilitleme duğmesi 4 ile tespit edin. Hizl germe somunu SDS-clci'iaslama diskini saat hareket yönunde kuvetlice cevirmek suretiyle sikin.  Usulune uygun olarak takilmis hasarsiz bir hizl germe somunu SDS-clic tirtlli halkanin saat hareket yonununtersinde cevrilmesiyle gesetilebilir. Sikismi SDS-clic'i hiçbir zaman bir pensile ile gesvsetmeyin, iki pimli anahtar kullanin. iki pimli anahtari sekilde görulduğu gibi yerleşirin.

Επιτρεπόμενα εξαρτήματα λείανσης

Bu aletle, kullanim kilavuzunda belirtilen butun taşlama uzcları kullanilabilir. Kullanlan taşlama uçlarınmusaade edilen devir saylari [/dak] ve cevre hizlari [m/s] en azindan tablodaki verilere uymalidir. Bu nedenle taşlama ucu etiketinde bulunan musaade edilen devir sayisi ve cevre yüzina dokkat edin.

	maks. [mm]		[mm]	[/dak]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Λειτουργία

Sebeke gerilimine dikkat edin: Akim kaynaginin gerilimi, aletin tip etiketi uzerindeki verilere uygun olmaldir. Etiketi uzerinde 230 V yazan aletler 220 V ile de calistirilabilir.

Άνοιγμα/κλείσιμο

Aleti calistirmak icin acma/kapama salterini 1 oneogrutin. Sabitlemek icin acma/kapama salterinin 1 on tarafina kavrama yapincaya kadar bastirn. Aleti kapamak icin acma/kapama salterini 1 birakin veya arka tarafina basin.

Δοκιμαστική λειτουργία!

Taşlama uçları kullanmadanònkontrol edin. Taşlama ucu kusursuz olarak takilmı olmalı ve—hebir yere sürtinmeden serbestçedonebilmelidir.Aleti boşa en azindan 30 saniye kadar deneme niteliğinde calistırın.Hasar gormüş, yuvarlakiğıni kaybetmis vya titresiml Çalısan taşlama uçları kullanmayın.

Σταθερή ηλεκτρονική (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik sistemi aletin devir sayisini bosta ve yuke t hemen hemen sabit olarak tutar ve her zaman ayni calisma performansini givenceye alir.

Ασφάλεια προστασίας από υπερφόρτωση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşirl zorlanma halinde motor durur. Bu durumda aleti hemen kapatin ve soğumasını-SAğlamak Üzure boşa en azindan 30 sanıye calıstırın.

Προεπιλογή αριθμού στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devir sayisini ayar dugmesi 2 yardimi ile "Teknik veriler" bolumune uygun olarak tabloya gore onceden seçerek ayarlayin (referans degerler).

Προσοχή κατά την εργασία

Kendi aigrigi ile emniyetli bucimde durmuyorsa is parcasini uygun bir tertibatla sabitleyin. Aleti, durduracak kadar zorlamayin. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan once tutmayin.

Λείανση με απόξεση

 Kazima isleminde 30° - 40° lik dayama aciysiyla en iyi sonuc alinir. Alete haficbe bastirak ileri-geri hareket ettinir. Bu sayede is parcasifazla isinmaz, renk degismez ve cizikler meydana gelmez.  Kesme diskini hisbir zaman kazima amaciyla kullanmayin.

Δίσκος λείανσης με πτερύγια (πλάκα λείανσης με πτερύγια)

Yelpaze taşlayi ci ile ic/diş bukey yüezyler ve profiller de (kenar taşlama/zimparalama) islenebilir. Yelpaze taşlayiçilarin kullanim surelerei zimpara káğtlarindan;cok daha uzundur, calisirken daha az sesçkarırlar ve daha az isinirlar.

Κοπή

 Kesme islemisirasinda bastirma, acilandirma ve titreyme yaptirmayin. Makul ve islenen malzemeye uygunbir tempoda calisin. Serbest donusteki kesme disklerini yandan bastirarak frenlemeyin.  Kesme isleminin yapildigi yon önemlidir. Alet daima ters yonde calismaldir; bu nedenle aleti baska yoneogr u hareket etirmeyin! Aksi takdirde ale t kontrlunuz disinda kesme hattindan disari itilebilir. Profilleri ve dört kõse borulari keserken en küçuk kesittenCLSamlamanin yarari vardir.

Κοπή λίθων

■ Αυτό το εργαλείο μπορεί να χρησιμοποιηθεί μόνο για ξηρή κοπή/λείανση.

Enogrusu bir elmasli kesme diski kullanmaktir. Köselendirme yapmamak icin özel emici kapaklikilavuz kizak 17 kullanin. Aleti daima toz emme tertibat ile kullanin. ilave onlem olarak toz maskesi takin.  Elektrik supurgesi ta tozunun emilmesine musaadeli olmalidir. Bosch uygun elektrik supurgesi sunar. Aleti calistirin ve kilavuz kizağın onkisismini is parcasina dayayin. Aleti hafif ve islenen malzemeye uygun bir bastirma kuvveti ile ve uygun bir tempoda hareket ettirin (sekil). Örneğinçakil orani yüksek beton gibiçok sert malzemeleri keserken elmasli kesme diskleri asiri olçüde isinabilir ve hasar gorebilir. Elmasli kesme diski cevresinde olusan kivilcim cemberi bu durumu gosterir. Bu gibi durumlarda kesme islemine ara verin ve aleti bir sure boşa calistirarak elmasli kesme diskinin soğumasini saglayin. Çalısma Higgins olçüde duşerse ve disk cevresinde)yogun kivilcim olusmaya baslarsa elması kesme diski korelmi demektir. Aşindirici bir malzemede kisa kesme,isleri yapilarak (örneğin kiregli kum taşa) disk yaniden keskin hale getirilebilar.

Συντήρηση και καθαρισμός

■ Πριν από οποιαδήποτε εργασία στο ίδιο το εργαλείο, αποσυνδέστε το φις από την πρίζα.

 Iyi ve güvenli calisabilmek icin aleti ve havalandirma araliklarini daima temiz tutun.  Metaller islenirken bazı durumlarda aletin icinde iletken toz birkebilir. Bu durumlarda aletin koruyucu izolasyonu,islevini gormeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatin kullanilmasinda, havalandirma araliklarinin sık sık hava ile temizlenmesinde vebir hatalı akim koruma salterinin (FI) kullanilmasinda yarar varduı. Titiz uretim ve test yontemlerine ragmen alet aniza yapacak olursa, onarim, Bosch elektrikli alelteri icin yetkili bir servise yaptirilmaldir. Bütün basvuru ve yedek parca siparislerinizde lüfen aletin 10 haneli siparis numarasini mutlaka belirtin!

Προστασία περιβάλλοντος


Ανακύκλωση πρώτων υλών αντί για απόρριψη

Alet, aksesuar ve ambalaj cevre koruma hukumlineru uygun bir yeniden degerlendirme islemine tabi tutulmalidir. Bu kullanim talimati da, klor kullanilmadan agartlmis, yeniden donusumlu kagida basilmistir. Değisik malzemelerin tam olarak ayrilip, yeniden değerlordirme ilemine dokulablimesi icin, plastik parçalar isaretlenmistir.

Τμήμα εξυπηρέτησης πελατών

Πληροφορίες για την εμφάνιση και τα ανταλλακτικά μπορείτε να βρείτε στην παρακάτω σελίδα: www.bosch-pt.com

Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul +90 (0)212 / 335 06 00 Faks. +90 (0)212 / 346 00 48-49

Δήλωση συμμόρφωσης

Tek sorumlu olarak, bu urünün asağidaki standartlara veya standart belgelerine uygun olduguṇu Beyan ederiz: 89/336/AET, 98/37/AT yönetmeligi hukümleri uyarınca EN (avrupa standartlari) 50 144. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deigisklikler mumkündür * Des idées en action.   Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge 70745 Leinfelden-Echterdingen www.bosch-pt.com 1609929 F32 (03.06) O/112 Printed in Germany - Imprimé en Allemagne
