BRUGSANVISNING PWS8-125CE BOSCH

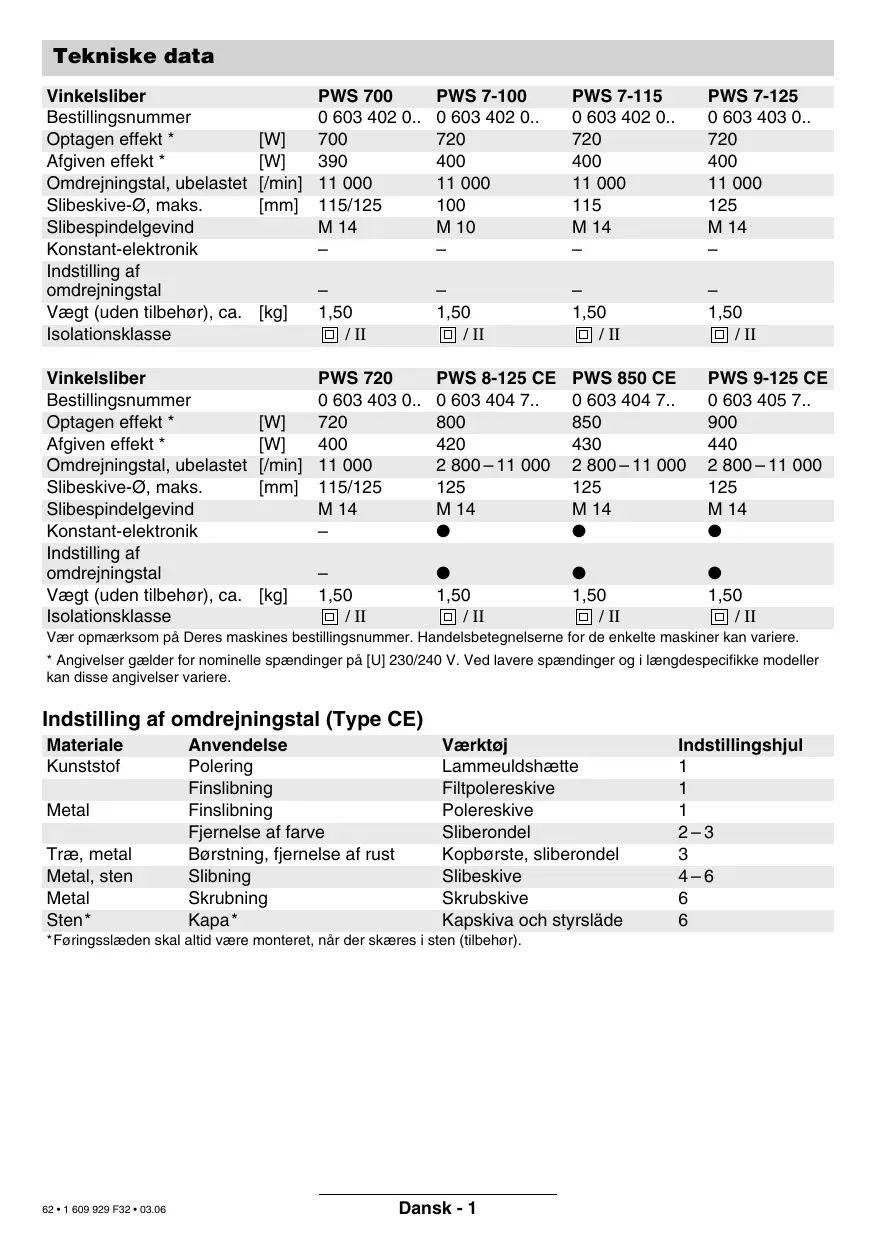

1,50 / II Vær opmærksom på Deres maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere.

• Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere. Indstilling af omdrejningstal (Type CE) Materiale Kunststof Metal Træ, metal Metal, sten Metal Sten* Anvendelse Polering Finslibning Finslibning Fjernelse af farve Børstning, fjernelse af rust Slibning Skrubning Kapa* Værktøj Lammeuldshætte Filtpolereskive Polereskive Sliberondel Kopbørste, sliberondel Slibeskive Skrubskive Kapskiva och styrsläde *Føringsslæden skal altid være monteret, når der skæres i sten (tilbehør). 62 • 1 609 929 F32 • 03.06 Dansk - 1 Indstillingshjul

Beregnet anvendelsesområde Maskinen er beregnet til at gennemskære, skrubbe og børste metal- og stenmaterialer uden brug af vand. Det er forskrift at benytte en føringsslæde, når der skal skæres i sten. For maskiner med elektronisk styring: Maskinen kan benyttes til slibe- og poleringsarbejde, hvis den udstyres med tilladt slibeværktøj. Støj-/vibrationsinformation Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede støjniveau er typisk: Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A). Brug høreværn. Det vægtede accelerationsniveau er typisk 5,0 m/s2. Når det vibrationsdæmpende ekstrahåndtag benyttes, er hånd-arm-vibrationen på ekstrahåndtaget typisk under 2,5 m/s2. Maskinelementer 1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal

(PWS 8-125 CE/PWS 850 CE/

PWS 9-125 CE) 3 Ekstrahåndtag 4 Spindellås 5 Slibespindel 6 Beskyttelsesskærm 7 Spændegreb 8 Holdeflange (ved M 14-slibespindel med O-ring) 9 Skrub-/skæreskive* 10 Spændemøtrik 11 Lynspændemøtrik (for M 14-slibespindel)* 12 Håndbeskyttelse* 13 Gummibagskive* 14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Føringsslæde med beskyttelsesskærm og studs til opsugning* 18 Diamantskæreskive* 19 Holdeflange M 10

• Tilbehør, som er illustreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen! 63 • 1 609 929 F32 • 03.06 For Deres egen sikkerheds skyld Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses helt igennem og anvisningerne overholdes, før den tages i brug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholdes. Få en sagkyndig person til at vise Dem, hvordan maskinen fungerer, før den benyttes første gang. ■ Brug beskyttelsesbriller og høreværn. ■ Brug af sikkerhedsmæssige grunde også yderligere sikkerhedsudstyr som f.eks. beskyttelseshandsker, fast fodtøj, hjelm og forklæde. ■ Støv, der opstår under arbejdet, kan være sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsesværn. For eksempel: Nogle støvarter kan være kræftfremkaldende. Brug egnet støv- /spånopsugning og bær støvbeskyttelsesmaske. ■ Letmetalstøv kan brænde eller eksplodere. Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er særlig farlig. ■ Hvis strømkablet beskadiges eller skæres over under arbejdet, må kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget. ■ Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udløsningstrøm. Brug ikke maskinen, når det regner. ■ Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. ■ Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. ■ Ledningen skal altid føres bagud fra maskinen. ■ Sluk altid for maskinen og vent til maskinen står helt stille, før den lægges fra. ■ I tilfælde af strømsvigt eller hvis netstikket trækkes ud, åbnes start-stop-kontakt straks og bringes i off-position (slukket). Dette forhindrer en ukontrolleret genindkobling. ■ Maskinen må kun benyttes til tørskæring / tørslibning. ■ Ekstrahåndtaget 3 skal være monteret, når der arbejdes med maskinen. Dansk - 2 ■ Hold altid el-værktøj med isolerede håndgreb, hvis der udføres arbejde, hvor indsatsværktøjet kan komme til at ramme en skjult ledning eller værktøjets eget kabel. Kontakt med en spændingsførende ledning kan sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. ■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. ■ Beskyttelsesskærmen 6 skal være monteret, når der arbejdes med skrub- eller skæreskiver. Det anbefales at montere håndbeskyttelsen 12 (tilbehør), når der arbejdes med gummibagskiven 13 eller kopbørsten 16/ skivebørsten/lamelslibeskiven. ■ Brug en specialstøvsuger til opsugning af støv, når der slibes i sten. Støvsugeren skal være godkendt til opsugning af stenstøv. Der skal benyttes en føringsslæde i forbindelse med skæring af sten. ■ Asbestholdige materialer må ikke bearbejdes. ■ Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand. ■ Slibeværktøj skal kontrolleres før ibrugtagning. Slibeværktøj skal være monteret korrekt og skal kunne drejes. Slibeværktøj skal prøveløbes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmæssigt rundt eller vibrerende slibeværktøj må ikke anvendes. ■ Slibeværktøj skal beskyttes mod slag, stød og fedt. ■ Maskinen skal altid være tændt, når den føres hen til pladen. ■ Hold hænderne væk fra roterende slibeværktøj. ■ Vær opmærksom på drejeretningen. Maskinen skal altid holdes således, at gnister og slibestøv flyver væk fra kroppen. ■ Gnistregn opstår ved slibning af metal. Vær opmærksom på, at personer ikke kommer til skade. På grund af brandfare må brandbare materialer ikke opbevares i nærheden (gnistregnområde). 64 • 1 609 929 F32 • 03.06 ■ Pas på i forbindelse med opslidsning af f.eks. bærende vægge: Se henvisninger mht. statik. ■ En blokering af skæreskiven fører til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfælde slukkes maskinen med det samme. ■ Overhold slibeskivernes mål. Huldiameteren skal passe til holdeflangen 8 (M 14), 19 (M 10). Benyt ikke reduktionsstykke eller adapter. ■ Skæreskiver må aldrig benyttes til skrubslibning. Skæreskiver må ikke udsættes for tryk fra siden. ■ Fabrikantens anvisninger mht. montering og brug af slibeværktøj skal overholdes. ■ Pas på! Slibestiften har et efterløb efter slukning af maskinen. ■ Maskinen må ikke fastspændes i et skruestik. ■ Lad aldrig børn anvende denne maskine. ■ Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør. Oplysninger om statik Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land. Disse forskrifter skal overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes. Dansk - 3 Montering af beskyttelsesskærme ■ Træk stikket ud, før der arbejdes på maskinen. Beskyttelsesskærm ■ Beskyttelsesskærmen 6 skal være monteret, når der arbejdes med skrub- eller skæreskiver. Åben spændearmen 7. Beskyttelsesskærmen 6 anbringes på maskinhovedets spindelhals, som vist på illustrationen. Kodelåsene på beskyttelsesskærmen skal være i overensstemmelse med de tilsvarende udsparinger på spindelhalsen. Drej beskyttelsesskærmen 6 mod venstre i den nødvendige position (arbejdsposition). Indstil beskyttelsesskærmen 6 på en sådan måde, at brugeren ikke udsættes for gnistregn. Henvisning: Kodeknaster på beskyttelsesskærmen 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskærm, som passer til maskinen. Demontering i omvendt rækkefølge. Ekstrahåndtag ■ Ekstrahåndtaget 3 skal være monteret, når der arbejdes med maskinen. Ekstrahåndtaget 3 skrues fast på den højre eller venstre side af maskinen afhængigt af arbejdets art. Vibrationsdæmpende ekstrahåndtag

Det vibrationsdæmpende ekstrahåndgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau. Foretag ingen form for ændringer på ekstrahåndgrebet. Brug ikke ekstrahåndgrebet, hvis det er beskadiget. Håndbeskyttelse Tryk beskyttelsesskærmen fast på spindelhalsen, til kanten på beskyttelsesskærmen hviler på maskinens flange og kodelåsene griber ind i den omløbende not på spindelhalsen. Det anbefales at montere håndbeskyttelsen 12 (tilbehør), når der arbejdes med gummibagskiven 13 eller kopbørsten 16/skivebørsten/lamelslibeskiven. Håndbeskyttelsen 12 fastgøres med ekstrahåndtaget 3.

65 • 1 609 929 F32 • 03.06 Dansk - 4 Montering af slibeværktøj ■ Træk stikket ud, før der arbejdes på maskinen. Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand. Skrub- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af. ■ Rengør slibespindlen og de dele, som skal monteres. Slibeværktøj spændes og løsnes ved at indstille slibespindlen 5 med spindellåsen 4. Spindellåsen 4 må kun aktiveres, når slibespindlen står stille! Skrub-/skæreskive Overhold slibeskivernes mål. Huldiameteren skal passe til holdeflangen 8 (M 14), 19 (M 10). Benyt ikke reduktionsstykke eller adapter. Hvis der benyttes en diamantskæreskive, skal man være opmærksom på, at drejeretningspilen på diamantskæreskiven og maskinens drejeretning (drejeretningspil på maskinens hoved) stemmer overens. Montering, se billedsiden. Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik“). Holdeflange til slibespindel M 14 Holdeflangen 8 forsynet med en O-ring i midterkanten (kunststofdel). O-ringen skal erstattes, hvis den mangler eller er beskadiget (Bestill.-nr. 1 600 210 039), før holdeflangen 8 monteres. 66 • 1 609 929 F32 • 03.06

Holdeflange til slibespindel M 10 Holdeflangen 19 kan benyttes på begge sider. Til diamantskæreskiver skal den drejes 180°, før den anbringes på slibespindel 5. Boringen i diamant-skæreskiven (Ø 20 mm) skal passe uden slør til holdeflangens centreringskrave 19. Benyt ikke reduktionsstykke eller adapter. Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og om det kan bevæges frit, før maskinen tændes.

Lamelslibeskive (for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og montér håndbeskyttelsen 12 afhængigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven på slibespindlen 5. Skru spændemøtrikken 10 på og spænd den med tapnøglen. Gummibagskive 13 Tag eventuelt beskyttelseskappen 6 af og montér håndbeskyttelsen 12 afhængigt af arbejdets art. Montering, se billedsiden. Skru den runde møtrik 15 på og spænd den med tapnøglen. Kopbørste 16/skivebørste (for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og montér håndbeskyttelsen 12 afhængigt af arbejdets art. Slibeværktøjet skal skrues så meget på slibespindlen 5, at det ligger fast op mod holdeflangen. Værktøjet spændes med en gaffelnøgle. Dansk - 5 Lynspændemøtrik Tilladte slibeværktøjer (for M 14-slibespindel) Lynspændemøtrikken 11 (tilbehør) kan benyttes i stedet for spændemøtrikken 10. Slibeværktøj kan monteres uden brug af værktøj. Lynspændemøtrikken 11 må kun benyttes til skrub- og skæreskiver. Benyt kun fejlfrie, ubeskadigede lynspændemøtrikker 11. Skriftsiden på slibeskiven skal altid vende opad, når slibeskiven monteres; pilen skal pege hen imod indeksmærket 20. Fastlås slibespind20 len med spindellåsen 4. Spænd lynspændemøtrikken ved at dreje slibeskiven kraftigt til højre.

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne betjeningsvejledning. Det tilladte omdrejningstal [/min] eller omfangshastighed [m/s] for de benyttede slibeværktøjer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibeværktøjets etiket. maks. [mm]

En korrekt fastgjort ubeskadiget lynspændemøtrik løsnes ved at dreje yderringen til venstre. Løsne aldrig en fastsiddende lynspændemøtrik med en tang. Brug altid en tapnøgle. Anbring tapnøglen som vist på billedet. Ibrugtagning Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V. Start og stop Maskinen tændes ved at skubbe start-stop-kontakten 1 frem. Maskinen fastlåses ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 1 og trykke den bageste del ned. Prøvekørsel! Slibeværktøj skal altid kontrolleres, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Prøvekørslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeværktøj må ikke benyttes.

67 • 1 609 929 F32 • 03.06 Dansk - 6 Konstant-elektronik (PWS 8-125 CE/ PWS 850 CE/PWS 9-125 CE) Skæring Under skærearbejdet må værktøjet ikke udsættes for tryk, ikke komme til at sidde i klemme, ikke oscillere. Desuden skal værktøjet fremføres med et jævnt tryk, som passer til det materiale, som skal bearbejdes. Forsøg ikke at bremse udløbende skæreskiver ved at trykke dem på siden. Vigtigt er skæreretningen. Maskinen skal altid arbejde i modløb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medføre, at det trykkes ukontrolleret ud af snittet. Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant. Beskyttelse mod overbelastning

(PWS 8-125 CE/PWS 850 CE/

PWS 9-125 CE) Motoren bliver stående, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal. Indstilling af omdrejningstal

(PWS 8-125 CE/PWS 850 CE/

PWS 9-125 CE) Indstil det nødvendige omdrejningstal med indstillingshjulet 2 iht. tabellen efter afsnittet „Tekniske data“ (vejledende værdier). Arbejdshenvisninger ■ Arbejdsstykket skal spændes fast, hvis det ikke ligger sikkert som følge af sin egenvægt. ■ Maskinen må ikke belastes i et sådant omfang, at den stopper. ■ Skrub- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af. Skrubslibning Arbejdsvinkler på 30° – 40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinen efterlader igen riller på emnet. Benyt aldrig skæreskiver til skrubning. Lamelslibeskive Lamelslibeskiver (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler (konturslibning). Lamelslibeskiver har væsentlig højere standtider end slibeblade, lavere støjniveau og lavere slibetemperaturer. 68 • 1 609 929 F32 • 03.06 Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. Skæring i sten ■ Maskinen må kun benyttes til tørskæring / tørslibning. Brug helst en diamant-skæreskive. Føringsslæden 17 skal benyttes med en speciel opsugningsbeskyttelsesskærm, så skiven ikke kan beskadiges. Støvopsugningen skal altid være tændt, når maskinen er i brug. Desuden skal der bæres beskyttelsesmaske. Støvsugeren skal være godkendt til opsugning af stenstøv. Bosch tilbyder egnede støvsugere. Tænd for maskinen og anbring den forreste del af føringsslæden på emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearbejdes (fig.). Dansk - 7 Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som løber med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl diamantskæreskiven i kort tid ved ubelastet omdrejningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Diamantskæreskiven slibes igen ved at køre den i porøst materiale (kalksandsten) i korte bevægelser. Service og kunderådgiver Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: .......................................... +45 44 89 88 55 Fax ............................................................ +45 44 89 87 55 ✆ Teknisk vejledning: ................. +45 44 89 88 56 ✆ Den direkte linje: ...................... +45 44 68 35 60 Vedligeholdelse og rengøring ■ Træk stikket ud, før der arbejdes på maskinen. Maskine og ventilationshuller skal altid holdes rene for at sikre et godt og sikkert arbejde. Ved ekstreme brugsbetingelser kan der afsætte sig elektrisk ledende støv inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det at benytte et stationært udsugningsanlæg, hyppig udblæsning af ventilationsåbningerne og forankobling af et HFI-relæ. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch elektroværktøj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af reservedele!
