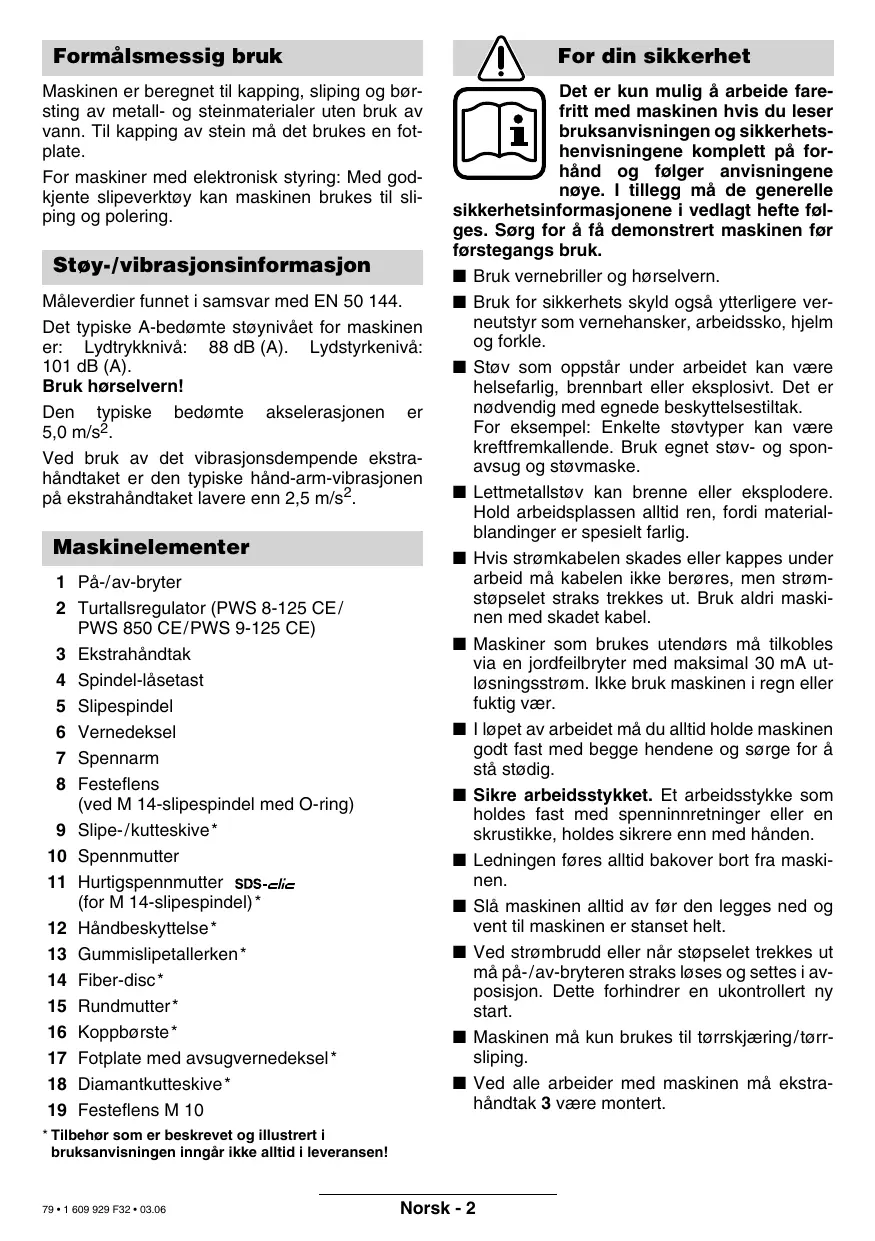

Formålsmessig bruk For din sikkerhet Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein må det brukes en fotplate. For maskiner med elektronisk styring: Med godkjente slipeverktøy kan maskinen brukes til sliping og polering. Støy-/vibrasjonsinformasjon Måleverdier funnet i samsvar med EN 50 144. Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 88 dB (A). Lydstyrkenivå: 101 dB (A). Bruk hørselvern! Den typiske bedømte akselerasjonen er 5,0 m/s2. Ved bruk av det vibrasjonsdempende ekstrahåndtaket er den typiske hånd-arm-vibrasjonen på ekstrahåndtaket lavere enn 2,5 m/s2. Maskinelementer 1 På-/av-bryter 2 Turtallsregulator (PWS 8-125 CE/ PWS 850 CE/PWS 9-125 CE) 3 Ekstrahåndtak 4 Spindel-låsetast 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens (ved M 14-slipespindel med O-ring) 9 Slipe-/kutteskive* 10 Spennmutter 11 Hurtigspennmutter (for M 14-slipespindel)* 12 Håndbeskyttelse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter* 16 Koppbørste* 17 Fotplate med avsugvernedeksel * 18 Diamantkutteskive* 19 Festeflens M 10 Det er kun mulig å arbeide farefritt med maskinen hvis du leser bruksanvisningen og sikkerhetshenvisningene komplett på forhånd og følger anvisningene nøye. I tillegg må de generelle sikkerhetsinformasjonene i vedlagt hefte følges. Sørg for å få demonstrert maskinen før førstegangs bruk. ■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld også ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. ■ Støv som oppstår under arbeidet kan være helsefarlig, brennbart eller eksplosivt. Det er nødvendig med egnede beskyttelsestiltak. For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk egnet støv- og sponavsug og støvmaske. ■ Lettmetallstøv kan brenne eller eksplodere. Hold arbeidsplassen alltid ren, fordi materialblandinger er spesielt farlig. ■ Hvis strømkabelen skades eller kappes under arbeid må kabelen ikke berøres, men strømstøpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendørs må tilkobles via en jordfeilbryter med maksimal 30 mA utløsningsstrøm. Ikke bruk maskinen i regn eller fuktig vær. ■ I løpet av arbeidet må du alltid holde maskinen godt fast med begge hendene og sørge for å stå stødig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. ■ Ledningen føres alltid bakover bort fra maskinen. ■ Slå maskinen alltid av før den legges ned og vent til maskinen er stanset helt. ■ Ved strømbrudd eller når støpselet trekkes ut må på-/av-bryteren straks løses og settes i avposisjon. Dette forhindrer en ukontrollert ny start. ■ Maskinen må kun brukes til tørrskjæring /tørrsliping. ■ Ved alle arbeider med maskinen må ekstrahåndtak 3 være montert.

• Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen! 79 • 1 609 929 F32 • 03.06 Norsk - 2 ■ Ta kun tak i el-verktøyet på isolerte grep, hvis innsatsverktøyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsførende ledning kan sette maskinens metalldeler under spenning og føre til elektriske støt. ■ Bruk egnede søkeapparater til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el- /gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektriske støt. Skader på en gassledning kan føre til eksplosjon. Inntrengning i en vannledning forårsaker materielle skader og kan medføre elektriske støt. ■ Til arbeid med slipe- eller kutteskiver må vernedeksel 6 være montert. Til arbeid med gummislipetallerken 13 eller med koppbørste 16/ stålbørste/lamellskive anbefales det å montere håndbeskyttelse 12 (tilbehør). ■ Ved bearbeidelse av stein må det brukes støvavsug. Støvsugeren må være godkjent til oppsuging av steinstøv. Til kapping av stein må fotplaten brukes. ■ Asbestholdig material må ikke bearbeides. ■ Bruk kun slipeverktøy med et godkjent turtall som er minst like høyt som maskinens tomgangsturtall. ■ Kontrollér slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. La maskinen prøvekjøre i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes. ■ Beskytt slipeverktøyet mot slag, støt og fett. ■ Maskinen må kun føres bort til arbeidsemnet i innkoblet tilstand. ■ Hold hendene unna de roterende slipeverktøyene. ■ Legg merke til dreieretningen. Hold maskinen alltid slik at gnister eller slipestøv flyr bort fra kroppen. ■ Ved sliping av metall oppstår det gnistsprut. Pass på at ingen personer utsettes for fare. På grunn av brannfaren må det ikke befinne seg brennbare materialer i nærheten (gnistsprutområde). ■ Vær påpasselig når du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk. 80 • 1 609 929 F32 • 03.06 ■ Hvis kutteskiven blokkeres, fører dette til en rykkaktig reaksjon i maskinen. I dette tilfellet må maskinen straks slås av. ■ Ta hensyn til slipeskivenes mål. Hullets diameter må passe sammen med festeflensen 8 (M 14), 19 (M 10). Ikke bruk overgangsdeler eller adaptere. ■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra siden. ■ Følg produsentens anvisninger vedrørende montering og bruk av slipeverktøyet. ■ OBS! Slipeskiven fortsetter å gå en stund etter at maskinen er slått av. ■ Ikke spenn maskinen fast i skrustikken. ■ La aldri barn bruke denne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen når det brukes original-tilbehør. Informasjoner om statikk Slisser i bærende vegger må tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene må absolutt overholdes. Før arbeidsstart må den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledelsen konsulteres. Norsk - 3 Montering av beskyttelsesutstyr ■ Før alle arbeider på maskinen utføres må støpselet trekkes ut. Vernedeksel ■ Til arbeid med slipe- eller kutteskiver må vernedeksel 6 være montert. Åpne spennarmen 7. Sett vernedekselet 6 på spindelhalsen til maskinhodet som vist på bildet. Kodeknastene på vernedekselet må stemme overens med de tilsvarende utsparingene på spindelhalsen. Drei vernedekselet 6 mot urviserne til nødvendig stilling (arbeidsposisjon). Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren. Merk: Kodeknastene på vernedeksel 6 sørger for at det kun kan monteres et vernedeksel som passer til denne maskintypen. Demontering i omvendt rekkefølge. Ekstrahåndtak ■ Ved alle arbeider med maskinen må ekstrahåndtak 3 være montert. Skru ekstrahåndtak 3 inn på høyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utføres. Vibrasjonsdempende ekstrahåndtak

Det vibrasjonsdempende ekstrahåndtaket reduserer vibrasjonene under arbeidet, slik at dette blir mer behagelig og sikkert. Ikke utfør endringer på ekstrahåndtaket. Ikke fortsett å bruke et skadet ekstrahåndtak. Håndbeskyttelse Trykk vernedekselet slik på spindelhalsen at kanten på vernedekselet ligger på flensen til maskinen og kodeknastene griper inn i noten på spindelhalsen. Til arbeid med gummislipetallerken 13 eller med koppbørste 16/stålbørste/lamellskive anbefales det å montere håndbeskyttelse 12 (tilbehør). Håndbeskyttelse 12 festes med ekstrahåndtak 3.

Festeflens for slipespindel M 10 Festeflensen 19 kan brukes på begge sider. Ved bruk av diamant-kutteskiver må den dreies 180° før den settes på slipespindel 5. Boringen til diamant-kutteskiven (Ø 20 mm) må uten klaring passe i sentreringskanten til festeflensen 19. Ikke bruk overgangsdeler eller adaptere. Etter montering av slipeverktøyet må det før maskinen slås på kontrolleres om slipeverktøyet er riktig montert og kan dreie seg fritt.

Lamellslipeskive (slipemopptallerken) (for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres. Sett en spesiell festeflens 8 (tilbehør, bestillingsnummer 2 605 703 028) og lamellslipeskiven på slipespindel 5. Skru på spennmutter 10 og trekk til med hakenøkkelen. Gummislipetallerken 13 Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres. Montering se bildesiden. Skru på rundmutter 15 og trekk til med hakenøkkelen. Koppbørste 16/stålbørste (for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres. Slipeverktøyet må kunne la seg skru så langt inn på slipespindel 5 at det ligger godt mot slipespindelflensen på enden av slipespindelgjengen. Trekk til med en fastnøkkel. Norsk - 5 Hurtigspennmutter Godkjente slipeverktøy (for M 14-slipespindel) Istedetfor spennmutter 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy. Hurtigspennmutteren 11 må kun brukes for slipe- og kutteskiver. Bruk kun feilfrie, uskadede hurtigspennmuttere 11. Ved påskruing må det passes på at skriftsiden ikke peker mot slipeskiven; pilen må peke mot indeksmerke 20. Lås slipespindelen med spindellåsetast 4. Trekk til hurtigspennmutteren ved å dreie slipeskiven kraftig med urvi11 serne. Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen. Det godkjente turtallet [min-1] hhv. periferihastigheten [m/s] til slipeverktøyene som brukes må minst tilsvare informasjonene i tabellen. Derfor må alltid godkjent turtall/periferihastighet på etiketten til slipeverktøyene overholdes. max. [mm]

En korrekt festet uskadet hurtigspennmutter kan løses manuelt ved å dreie den riflede ringen mot urviserne. En fastsittende hurtigspennmutter må aldri løses med en tang, bruk en hakenøkkel. Hakenøkkelen settes på som vist på bildet. Start Vær oppmerksom på nettspenningen: Spenningen til strømkilden må stemme overens med informasjonene på maskinens typeskilt. Maskiner som er merket med 230 V kan også brukes på 220 V. Inn-/utkobling Til igangsetting av maskinen skyves på-/av-bryteren 1 fremover. For å låse på-/av-bryter 1, trykk den ned til den griper inn. Til utkobling av maskinen slippes på-/av-bryteren 1 hhv. trykkes ned bak. Prøvekjøring! Kontrollér slipeverktøyet før bruk. Slipeverktøyet må være korrekt montert og kunne dreie seg fritt. Prøvekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes.

PWS 9-125 CE) Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjøle ubelastet ved høyeste tomgangsturtall i ca. 30 sekunder. Turtallforvalg (PWS 8-125 CE/ PWS 850 CE/PWS 9-125 CE) Forhåndsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnittet «Tekniske data» (omtrentelige verdier). Under kapping av profiler og firkantrør er det best å begynne på den minste diameteren. Arbeidshenvisninger ■ Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. ■ Maskinen må ikke belastes så sterkt at den stanser. ■ Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse før de er avkjølt. Grovsliping Mit innstillingsvinkler på 30° til 40° oppnår man det beste resultatet ved grovsliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det oppstår ikke riller. Bruk aldri kutteskiver til grovsliping. Lamellslipeskive (slipemopptallerken) Kapping av stein ■ Maskinen må kun brukes til tørrskjæring / tørrsliping. Bruk helst en diamant-kappeskive. For å unngå fastkiling må du bruke føringsplaten 17 med et spesielt avsugvernedeksel. Bruk maskinen kun med støvavsug. Bruk ekstra støvmaske. Støvsugeren være godkjent for avsuging av steinstøv. Bosch tilbyr egnede støvsugere. Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet. Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde). Med lamellslipeskiven (tilbehør) kan også buede overflater og profiler (kontursliping) bearbeides. Lamellslipeskiver har en vesentlig høyere levetid enn fiber-discer, bråker mindre og har lavere slipetemperaturer. 84 • 1 609 929 F32 • 03.06 Norsk - 7 Ved kapping av særskilt harde materialer, f. eks. betong med høy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn på dette. I dette tilfellet må kappingen avbrytes og diamant-kutteskiven avkjøles et øyeblikk ubelastet i tomgang. Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn på at diamant-kutteskiven er blitt sløv. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan denne slipes igjen. Service og kundekonsulent Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen ✆ Kundekonsulent: ........................ +47 66 81 70 00 Fax .............................................................. +47 66 81 70 97 Vedlikehold og rengjøring ■ Før alle arbeider på maskinen utføres må støpselet trekkes ut. Maskin og ventilasjonsspalter må alltid holdes rene for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår kan det under bearbeidelse av metall sette seg lededyktig støv inne i maskinen. Beskyttelsesisolasjonen av maskinen kan innskrenkes. Det anbefales i slike tilfeller å bruke et stasjonært avsuganlegg, å blåse gjennom ventilasjonsåpningene ofte og montere en jordfeilbryter. Skulle maskinen svikte til tross for omhyggelige produksjons- og kontrollmetoder, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer!
