PWS8-125CE - Smerigliatrice angolare BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	BOSCH
Modello	PWS8-125CE
Potenza assorbita	800 W
Potenza erogata	420 W
Velocità a vuoto	2.800 - 11.000 giri/min
Diametro max. delle mole	125 mm
Filettatura del mandrino	M 14
Constant-Electronic	Sì
Preselezione della velocità	Sì (manopola di regolazione 6 posizioni)
Protezione da sovraccarico	Sì
Peso (senza accessori)	1,50 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione acustica	88 dB(A)
Livello di potenza acustica	101 dB(A)
Vibrazione (mano-braccio, con impugnatura antivibrazione)	< 2,5 m/s²
Alimentazione	220-240 V, 50/60 Hz
Utilizzo	Smerigliatura, taglio, levigatura, spazzolatura (con accessori adatti)
Manutenzione	Pulire regolarmente le fessure di raffreddamento
Sicurezza	Cappuccio di protezione e impugnatura supplementare obbligatori; indossare occhiali e protezione acustica
Accessori inclusi	Cappuccio di protezione, impugnatura supplementare, chiave a perni

Domande frequenti - PWS8-125CE BOSCH

Qual è la potenza della smerigliatrice PWS8-125CE ?

La potenza assorbita è di 800 W e la potenza erogata di 420 W, che offre una performance regolare grazie al Constant-Electronic.

Qual è la velocità di rotazione massima?

La velocità a vuoto varia da 2.800 a 11.000 giri/min. È possibile preselezionare la velocità tramite la manopola di regolazione (6 posizioni).

Quale diametro del disco posso utilizzare?

Il diametro massimo delle mole è di 125 mm. Il foro deve corrispondere alla flangia di fissaggio M14 o M10 in base all'accessorio.

Come regolare la velocità?

Utilizza la manopola di regolazione (2) situata sull'apparecchio. Girala per selezionare la velocità corrispondente al materiale e all'accessorio (es. posizione 6 per la smerigliatura, posizione 1 per la lucidatura).

Come montare il cappuccio di protezione?

Apri la leva di serraggio (7), posiziona il cappuccio sul collo del mandrino allineando le camme di codifica, quindi ruotalo in senso antiorario fino alla posizione desiderata. Richiudi la leva. Assicurati che le scintille non vengano proiettate verso di te.

Come utilizzare il dado a serraggio rapido SDS-clic?

Avvita il dado a serraggio rapido (11) girando manualmente in senso orario dopo aver bloccato il mandrino con il tasto (4). Per allentare, gira l'anello zigrinato in senso antiorario. Non usare mai una pinza su un dado bloccato.

Cosa fare in caso di sovraccarico?

Il motore si ferma automaticamente. Riduci immediatamente il carico e lascia girare l'apparecchio al minimo alla velocità massima per circa 30 secondi per raffreddarlo.

Posso utilizzare questa smerigliatrice per il taglio della pietra?

Sì, con un disco da taglio diamantato e il carrello di guida (accessorio). Utilizza un'aspirazione polvere omologata e indossa una maschera antipolvere. L'uso del carrello è obbligatorio per la pietra.

Quali sono gli accessori consigliati?

Gli accessori originali Bosch sono consigliati: dischi per sgrossatura, per taglio, piatti lamellari, piatti di levigatura in gomma, spazzole a tazza, impugnatura antivibrazione, paraman e carrello di guida per la pietra.

Come pulire e mantenere l'apparecchio?

Stacca sempre l'apparecchio prima della pulizia. Pulisci regolarmente le fessure di raffreddamento con aria compressa per evitare l'accumulo di polvere conduttiva. Se l'isolamento è alterato, utilizza un interruttore differenziale.

MANUALE UTENTE PWS8-125CE BOSCH

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Istruzioni d'uso

Francese

Spagnolo

Portoghese

Italiano

Olandese

Danese

Svedese

Norvegese

Finlandese

Greco

Turco

BOSCH

Idee che funzionano.

• Idee in azione.

PWS 700

PWS 7-100/115

PWS 7-125

PWS 720

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

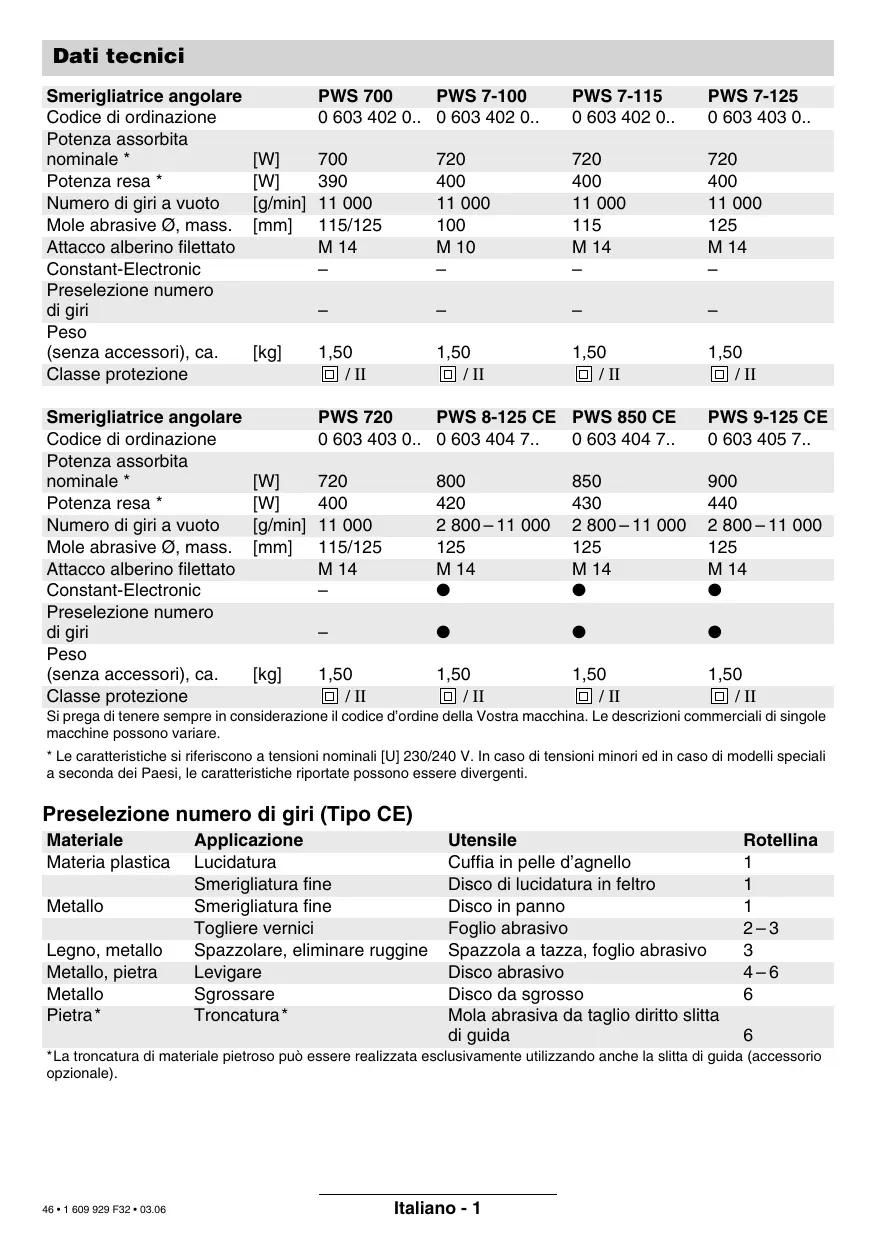

Dati caratteristici dell'apparecchio

Winkelschleifer		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestellnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Nennaufnahme *	[W]	700	720	720	720
Abgabeleistung *	[W]	390	400	400	400
Leerlaufdrehzahl	[mi:n-1]	11 000	11 000	11 000	11 000
Schleifscheiben-Ø, max.	[mm]	115/125	100	115	125
Schleifspindelgewinde		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Drehzahlvorwahr		-	-	-	-
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Winkelschleifer		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestellnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Nennaufnahme *	[W]	720	800	850	900
Abgabeleistung *	[W]	400	420	430	440
Leerlaufdrehzahl	[miin-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	115/125	125	125	125
Schleifspindelgewinde		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Drehzahlvorwahl		-	●	●	●
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di osservare il numero d'ordine della propria macchina. Le denominazioni commerciali delle singole macchine possono variare. * I dati valgono per tensioni nominali [U] 230/240 V. Con tensioni inferiori e in versioni specifiche per paese, questi dati possono variare.

Preselezione del numero di giri (tipo CE)

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppscheibe	6
Stein*	Trennen*	Trennscheibe und Führungsschlitten	6

*Il taglio di pietra è consentito solo con slitta di guida (accessorio).

Uso conforme alla destinazione

L'apparecchio è destinato al taglio, alla sgrossatura e alla spazzolatura di materiali metallici e lapidei senza l'uso di acqua. Per il taglio di pietra è obbligatoria una slitta di guida.

Per gli apparecchi con comando elettronico: con utensili abrasivi consentiti l'apparecchio può essere utilizzato per levigare e lucidare.

Informazioni su rumore e vibrazioni

Valori misurati determinati secondo EN 50 144.

Il livello di rumore dell'apparecchio valutato con ponderazione A è tipicamente: livello di pressione sonora 88 dB (A); livello di potenza sonora 101 dB (A). Indossare protezioni per l'udito!

L'accelerazione valutata è tipicamente 5,0m / s²

Quando si utilizza l'impugnatura supplementare antivibrazioni, la vibrazione mano-braccio sull'impugnatura supplementare è tipicamente inferiore a 2,5m / s²

Elementi dell'apparecchio

1 Interruttore di accensione/spegnimento 2 Manopola di regolazione per la preselezione della velocità (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di bloccaggio del mandrino 5 Mandrino di levigatura 6 Protezione 7 Leva di serraggio 8 Flangia di supporto (con O-ring per mandrino di levigatura M 14) 9 Disco da sbozzatura/taglio 10 Dado di serraggio 11 Dado di serraggio rapido SDS-clic (per mandrino di levigatura M 14)* 12 Protezione per le mani 13 Piatello di levigatura in gomma 14 Foglio abrasivo 15 Dado circolare 16 Spazzola a tazza 17 Carrello di guida con protezione di aspirazione 18 Disco diamantato da taglio 19 Flangia di supporto M 10 * L'accessorio illustrato o descritto non è sempre compreso nella fornitura.

Per la vostra sicurezza

Un lavoro sicuro con l'apparecchio è possibile solo se si leggono completamente le istruzioni per l'uso e le avvertenze di sicurezza e si seguono scrupolosamente le istruzioni in esse contenute.

Inoltre, è necessario seguire le avvertenze di sicurezza generali nel libretto allegato. Prima del primo utilizzo, fatevi istruire praticamente.

Indossare occhiali protettivi e protezioni per l'udito. Per sicurezza, indossare anche altri dispositivi di protezione come guanti protettivi, calzature robuste, casco e grembiule. ■ Le polveri prodotte durante il lavoro possono essere dannose per la salute, infiammabili o esplosive. Sono necessarie misure protettive adeguate.

Ad esempio: alcune polveri sono considerate cancerogene. Utilizzare un'aspirazione di polveri/trucioli adeguata e indossare una maschera antipolvere.

La polvere di metalli leggeri può bruciare o esplodere. Mantenere sempre pulito il posto di lavoro, perché le miscele di materiali sono pericolose. ■ Se durante il lavoro il cavo di alimentazione viene danneggiato o tagliato, non toccare il cavo, ma staccare immediatamente la spina. Non usare mai l'apparecchio con un cavo danneggiato. Collegare gli apparecchi usati all'aperto tramite un interruttore differenziale (FI) con corrente di intervento massima di 30 mA. Non usare l'apparecchio sotto la pioggia o in condizioni di umidità. ■ Durante il lavoro, tenere sempre saldamente l'apparecchio con entrambe le mani e assicurarsi di avere una posizione stabile. Fissare il pezzo in lavorazione. Un pezzo fissato con dispositivi di serraggio o morsa è tenuto in modo più sicuro che con la mano. ■ Guidare sempre il cavo all'indietro lontano dall'apparecchio. Spegnere sempre l'apparecchio prima di posarlo e attendere che si sia fermato completamente. ■ In caso di interruzione di corrente o quando si estrae la spina, sbloccare immediatamente l'interruttore di accensione/spegnimento e portarlo in posizione di spegnimento. Questo impedisce un riavvio incontrollato.

L'apparecchio può essere utilizzato per taglio a secco/rettifica a secco. ■ Durante tutti i lavori con l'apparecchio, l'impugnatura supplementare 3 deve essere montata. Afferrare l'elettroutensile solo sulle impugnature isolate quando l'utensile può venire a contatto con cavi nascosti o con il proprio cavo di rete.

Il contatto con un cavo sotto tensione può mettere sotto tensione le parti metalliche dell'apparecchio e provocare una scossa elettrica.

■ Utilizzare dispositivi di rilevamento adatti per individuare linee di alimentazione nascoste o consultare l'azienda fornitrice locale. Il contatto con cavi elettrici può provocare incendi e scosse elettriche. Il danneggiamento di un tubo del gas può provocare un'esplosione. La penetrazione in un tubo dell'acqua provoca danni materiali o può causare una scossa elettrica. Per lavori con mole sbozzatrici o da taglio, deve essere montato il carter di protezione 6. Per lavori con il platorello in gomma 13 o con la spazzola a tazza 16/spazzola a disco/disco lamellare, si consiglia di montare la protezione per le mani 12 (accessorio). ■ Durante la lavorazione della pietra, utilizzare un'aspirazione della polvere. L'aspirapolvere deve essere omologato per l'aspirazione di polvere di roccia. Per il taglio della pietra, utilizzare una slitta di guida. Il materiale contenente amianto non deve essere lavorato. Utilizzare solo utensili abrasivi la cui velocità ammissibile sia almeno pari alla velocità a vuoto dell'apparecchio. Controllare gli utensili abrasivi prima dell'uso. L'utensile abrasivo deve essere montato correttamente e poter ruotare liberamente. Eseguire una prova di funzionamento a vuoto per almeno 30 secondi. Non utilizzare utensili abrasivi danneggiati, sbilanciati o vibranti. Proteggere l'utensile abrasivo da urti, colpi e grasso. Guidare l'apparecchio sul pezzo solo da acceso. Tenere le mani lontane dagli utensili abrasivi rotanti. Rispettare il senso di rotazione. Tenere sempre l'apparecchio in modo che scintille o polvere di abrasione vengano allontanate dal corpo.

■ Durante la rettifica dei metalli si generano scintille. Fare attenzione che nessuna persona venga messa in pericolo. A causa del pericolo di incendio, non devono trovarsi materiali infiammabili nelle vicinanze (zona di proiezione delle scintille). Prestare attenzione quando si eseguono tagli, ad esempio in pareti portanti: vedere le indicazioni sulla statica. ■ Il blocco del disco da taglio provoca una forza di reazione improvvisa dell'apparecchio. In questo caso, spegnere immediatamente l'apparecchio. ■ Rispettare le dimensioni dei dischi abrasivi. Il diametro del foro deve corrispondere alla flangia di supporto 8 (M 14), 19 (M 10). Non utilizzare riduzioni o adattatori. ■ Non utilizzare mai dischi da taglio per la sbozzatura. Non sottoporre i dischi da taglio a pressione laterale. ■ Seguire le istruzioni del produttore per il montaggio e l'uso dell'utensile abrasivo. Attenzione! Il corpo abrasivo continua a ruotare dopo lo spegnimento dell'apparecchio. Non fissare l'apparecchio in una morsa. ■ Non consentire mai ai bambini di utilizzare l'apparecchio. Bosch può garantire il corretto funzionamento dell'apparecchio solo se vengono utilizzati gli accessori originali previsti per questo apparecchio.

Note sulla statica

Le scanalature nelle pareti portanti sono soggette alla norma DIN 1053 parte 1 o a disposizioni specifiche del paese.

Queste prescrizioni devono essere assolutamente rispettate. Prima di iniziare il lavoro, consultare il progettista statico responsabile, l'architetto o la direzione lavori competente.

Montare i dispositivi di protezione

Prima di qualsiasi intervento sull'apparecchio, staccare la spina di rete.

Cuffia di protezione

Per lavori con mole sbozzatrici o troncatrici, la cuffia di protezione 6 deve essere montata.

Aprire la leva di serraggio 7.

Posizionare la cuffia di protezione 6 sul collo del mandrino della testa dell'apparecchio come mostrato in figura. I naselli di codifica della cuffia di protezione devono corrispondere ai relativi incavi sul collo del mandrino.

Spingere la cuffia di protezione sul collo del mandrino finché il bordo della cuffia non si appoggia alla flangia dell'apparecchio e i naselli di codifica si inseriscono nella scanalatura anulare sul collo del mandrino.

Ruotare la cuffia di protezione 6 in senso antiorario nella posizione richiesta (posizione di lavoro).

Regolare la cuffia di protezione 6 in modo da evitare che le scintille vengano proiettate verso l'operatore.

Nota: i naselli di codifica sulla cuffia di protezione 6 garantiscono che possa essere montata solo una cuffia adatta al tipo di apparecchio.

Lo smontaggio avviene in ordine inverso.

Impugnatura supplementare

Per tutti i lavori con l'elettroutensile, l'impugnatura supplementare 3 deve essere montata.

Avvitare l'impugnatura supplementare 3 a destra o a sinistra sulla testa dell'elettroutensile, a seconda del tipo di lavoro.

Impugnatura supplementare antivibrazioni

VIBRAZIONE

CONTROLLO

L'impugnatura supplementare antivibrazioni consente un lavoro con poche vibrazioni e quindi più piacevole e sicuro.

Non apportare alcuna modifica all'impugnatura supplementare.

Non utilizzare un'impugnatura supplementare danneggiata.

Protezione per la mano

Per lavori con il platorello in gomma 13 o con la spazzola a tazza 16/spazzola a disco/disco lamellare, si consiglia di montare la protezione per la mano 12 (accessorio). La protezione per la mano 12 viene fissata con l'impugnatura supplementare 3.

Montaggio degli accessori per la levigatura

Prima di qualsiasi intervento sull'elettroutensile, estrarre la spina dalla presa.

Utilizzare solo accessori per la levigatura la cui velocità massima ammessa sia almeno pari alla velocità a vuoto dell'elettroutensile.

I dischi da sbozzatura e da taglio diventano molto caldi durante il lavoro; non toccarli finché non si sono raffreddati.

Pulire il mandrino e tutte le parti da montare. Per serrare e allentare gli accessori per la levigatura, bloccare il mandrino 5 con il tasto di arresto del mandrino 4.

La pulsante di blocco del mandrino 4 deve essere premuta solo a mandrino di rettifica fermo!

Disco da sbozzatura/taglio

Rispettare le dimensioni dei dischi abrasivi. Il diametro del foro deve corrispondere alla flangia di supporto 8 (M 14), 19 (M 10). Non utilizzare riduzioni o adattatori.

Quando si utilizza un disco diamantato da taglio, assicurarsi che la freccia di rotazione sul disco diamantato e la direzione di rotazione dell'utensile (freccia di rotazione sulla testa dell'utensile) coincidano.

Montaggio: vedere la pagina delle figure.

Avvitare il dado di serraggio 10 e serrarlo con la chiave a due fori (vedere la sezione "Dado a serraggio rapido").

Flangia di supporto per mandrino di rettifica M 14

Nella flangia di supporto 8 è inserita una guarnizione O-ring (parte in plastica) attorno al collare di centraggio.

Se la guarnizione O-ring manca o è danneggiata, deve essere assolutamente sostituita (n. ordine 1600 210 039) prima di montare la flangia di supporto 8.

Flangia di supporto per mandrino di rettifica M 10

La flangia di supporto 19 è utilizzabile su entrambi i lati. Per i dischi diamantati da taglio, deve essere ruotata di 180° e montata sul mandrino di rettifica 5.

Il foro del disco diamantato (Ø 20 mm) deve adattarsi senza gioco al collare di centraggio della flangia di supporto 19.

Non utilizzare riduzioni o adattatori.

Dopo il montaggio dell'utensile abrasivo, prima dell'uso verificare che l'utensile abrasivo sia montato correttamente e possa ruotare liberamente.

Disco lamellare (piatto per spazzolatura)

(per mandrino di rettifica M 14)

A seconda dell'applicazione, se necessario, rimuovere la protezione 6 e montare la protezione per le mani 12. Posizionare la flangia di supporto speciale 8 (accessorio, n. ordine 2 605 703 028) e il disco lamellare sul mandrino di rettifica 5. Avvitare il dado di serraggio 10 e serrarlo con la chiave a due fori.

Piatello di rettifica in gomma 13

A seconda dell'applicazione, se necessario, rimuovere la protezione 6 e montare la protezione per le mani 12.

Montaggio: vedere la pagina illustrata.

Avvitare il dado rotondo 15 e serrarlo con la chiave a due fori.

Spazzola a tazza 16 / spazzola a disco

(per mandrino di rettifica M 14)

A seconda dell'applicazione, se necessario, rimuovere la protezione 6 e montare la protezione per le mani 12.

L'utensile di rettifica deve essere avvitato sul mandrino di rettifica 5 in modo tale da aderire saldamente alla flangia del mandrino all'estremità della filettatura del mandrino. Serrare con una chiave a forchetta.

Dado di serraggio rapido SDS-clic

(per mandrino di rettifica M 14)

Invece del dado di serraggio 10, è possibile utilizzare il dado di serraggio rapido 11 (accessorio). Gli utensili di rettifica possono quindi essere montati senza attrezzi.

Il dado di serraggio rapido 11 deve essere utilizzato solo per dischi da sbozzatura e da taglio.

Utilizzare solo il dado di serraggio rapido 11 integro e non danneggiato.

Durante l'avvitamento, prestare attenzione che il lato con la scritta non sia rivolto verso il disco abrasivo; la freccia deve puntare al riferimento 20.

Bloccare il mandrino con il pulsante di blocco mandrino 4. Serrare il dado a serraggio rapido ruotando energicamente il disco abrasivo in senso orario.

Un dado a serraggio rapido montato correttamente e non danneggiato può essere allentato a mano ruotando l'anello zigrinato in senso antiorario.

Non allentare mai un dado a serraggio rapido bloccato con una pinza, ma utilizzare la chiave a due fori. Applicare la chiave a due fori come mostrato in figura.

Utensili abrasivi ammessi

È possibile utilizzare tutti gli utensili abrasivi menzionati in questo manuale di istruzioni.

La velocità ammessa [^-1] o la velocità periferica [m / s] degli utensili abrasivi utilizzati deve corrispondere almeno ai valori indicati nella tabella.

Pertanto, osservare sempre la velocità/velocità periferica ammessa sull'etichetta degli utensili abrasivi.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in funzione

Rispettare la tensione di rete: la tensione della fonte di alimentazione deve corrispondere ai dati sulla targhetta del dispositivo. I dispositivi contrassegnati con 230 V possono essere utilizzati anche a 220 V.

Accensione/spegnimento

Per avviare il dispositivo, spingere in avanti l'interruttore di accensione/spegnimento 1.

Per bloccare, premere l'interruttore di accensione/spegnimento 1 nella parte anteriore finché non scatta.

Per spegnere il dispositivo, rilasciare l'interruttore di accensione/spegnimento 1 o premerlo e tenerlo premuto.

Prova di funzionamento!

Prima dell'uso, controllare gli utensili abrasivi. L'utensile abrasivo deve essere montato correttamente e poter ruotare liberamente. Eseguire una prova a vuoto per almeno 30 secondi. Non utilizzare utensili abrasivi danneggiati, sbilanciati o che vibrano.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

L'elettronica costante mantiene la velocità quasi costante sia a vuoto che sotto carico, garantendo una prestazione di lavoro uniforme.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico, il motore si ferma. Scaricare immediatamente l'utensile e lasciarlo raffreddare a vuoto alla massima velocità per circa 30 secondi.

Preselezione velocità (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare la velocità richiesta con la rotella 2 secondo la tabella nella sezione "Dati tecnici" (valori indicativi).

Indicazioni operative

Fissare il pezzo in lavorazione, a meno che non sia sicuro per il suo stesso peso. Non sovraccaricare l'utensile fino a fermarlo. I dischi da sgrosso e da taglio diventano molto caldi durante il lavoro; non toccarli finché non si sono raffreddati.

Sgrossatura

Con un angolo di inclinazione da 30° a 40° si ottiene il miglior risultato nella sgrossatura. Muovere l'utensile avanti e indietro con pressione moderata. In questo modo il pezzo non si surriscalda, non si scolorisce e non si creano solchi.

Non usare mai dischi da taglio per la sgrossatura.

Disco lamellare (piatto abrasivo)

Con il disco lamellare (accessorio) si possono lavorare anche superfici curve e profili (contorni).

I dischi lamellari hanno una durata notevolmente superiore rispetto ai fogli abrasivi, un livello di rumore inferiore e temperature di molatura più basse.

Troncatura

Durante la troncatura non esercitare pressione, non inclinare e non oscillare. Lavorare con un avanzamento moderato, adeguato al materiale da lavorare.

Non frenare i dischi da troncatura in fase di arresto esercitando una pressione laterale.

Importante è la direzione in cui si taglia.

L'utensile deve lavorare sempre in controrotazione; pertanto non spostarlo nella direzione opposta! Altrimenti c'è il rischio che venga spinto fuori dal taglio in modo incontrollato.

Quando si tagliano profili e tubi quadri, è meglio iniziare dalla sezione più piccola.

Troncatura di pietra

L'utensile può essere utilizzato solo per taglio/rettifica a secco.

È preferibile utilizzare un disco diamantato. Per sicurezza contro l'inclinazione, utilizzare la slitta di guida 17 con la speciale protezione di aspirazione.

Utilizzare l'utensile solo con aspirazione della polvere. Indossare inoltre una maschera antipolvere.

L'aspirapolvere deve essere idoneo per l'aspirazione di polvere di pietra.

Bosch offre aspirapolvere adatti.

Accendere l'utensile e appoggiarlo sul pezzo con la parte anteriore della slitta di guida.

Spingere l'utensile con un avanzamento moderato, adeguato al materiale da lavorare (figura).

Durante il taglio di materiali particolarmente duri, ad esempio calcestruzzo con alto contenuto di selce, il disco diamantato può surriscaldarsi e danneggiarsi. Un alone di scintille che gira con il disco diamantato lo indica chiaramente.

In questo caso interrompere il taglio e lasciare raffreddare il disco diamantato a vuoto per un breve periodo alla velocità di rotazione a vuoto.

Una notevole diminuzione della velocità di avanzamento e una pioggia di scintille sono segni che il disco diamantato è diventato smussato. Può essere riaffilato eseguendo tagli brevi in materiale abrasivo (ad esempio mattone calcareo).

Manutenzione e pulizia

Prima di qualsiasi intervento sull'apparecchio, estrarre la spina dalla presa.

Mantenere sempre puliti l'apparecchio e le fessure di ventilazione per lavorare bene e in sicurezza.

In condizioni di utilizzo estreme, durante la lavorazione di metalli può depositarsi polvere conduttiva all'interno dell'apparecchio. L'isolamento protettivo dell'apparecchio può essere compromesso. In tali casi si consiglia di utilizzare un sistema di aspirazione fisso, di soffiare regolarmente le fessure di ventilazione e di installare un interruttore differenziale (FI).

Se l'apparecchio dovesse guastarsi nonostante l'accurata produzione e i controlli, la riparazione deve essere eseguita da un centro di assistenza autorizzato per elettroutensili Bosch.

Per qualsiasi domanda o ordine di ricambi, indicare sempre il numero di ordinazione di 10 cifre riportato sulla targhetta dell'apparecchio.

Protezione dell'ambiente

Recupero delle materie prime invece di smaltimento come rifiuto

Apparecchio, accessori e imballaggio devono essere avviati a un riciclaggio ecologico.

Queste istruzioni sono stampate su carta riciclata prodotta senza cloro.

Per un riciclaggio a seconda del tipo di materiale, le parti in plastica sono contrassegnate.

In Germania, gli apparecchi non più utilizzabili devono essere consegnati al rivenditore per il riciclaggio o inviati direttamente (affrancati a sufficienza) a:

Centro di riciclaggio elettroutensili

Osteroder Landstraße 3

37589 Kalefeld

Servizio e consulenza clienti

Trova disegni esplosi e informazioni sui ricambi su: www.bosch-pt.com

www.powertool-portal.de, il portale Internet per fai-da-te e amici del giardino

www.dha.de, l'offerta di servizi completa dell'Accademia tedesca del fai-da-te

Germania

Robert Bosch GmbH

Centro di assistenza per elettroutensili

Zur Luhne 2

37589 Kalefeld

Servizio: 0180-3355499

Fax: [phone] / 20 22 37

Consulenza clienti: 01 80 - 3 33 57 99

Austria

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Servizio: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Consulenza clienti: +43 (0)1 / 797 22 3066

E-mail: [e-mail]

Svizzera

Servizio: +41 (0)1/8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Consulenza clienti 0800551155

Dichiarazione di conformità CE

Dichiariamo sotto la nostra esclusiva responsabilità che questo prodotto è conforme alle seguenti norme o documenti normativi: EN 50 144 secondo le disposizioni delle direttive 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Senior Vice President

Ingegneria

Dr. Eckerhard Strötgen

Responsabile del prodotto

Certificazione

Robert Bosch GmbH, Divisione Utensili Elettrici

Con riserva di modifiche

Specifiche dell'utensile

Angle Grinding		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Order number		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Rated power *	[W]	700	720	720	720
Output power *	[W]	390	400	400	400
No-load speed	[rpm]	11 000	11 000	11 000	11 000
Grinding disc dia., max.	[mm]	115/125	100	115	125
Grinder spindle thread		M 14	M 10	M 14	M 14
Constant Electronic Control		-	-	-	-
Speed Preselection		-	-	-	-
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Angle Grinding		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Order number		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Rated power *	[W]	720	800	850	900
Output power *	[W]	400	420	430	440
No-load speed	[rpm]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Grinding disc dia., max.	[mm]	115/125	125	125	125
Grinder spindle thread		M 14	M 14	M 14	M 14
Constant Electronic Control		-	●	●	●
Speed Preselection		-	●	●	●
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di osservare il numero d'ordine della propria macchina. I nomi commerciali delle singole macchine possono variare. * I valori indicati sono validi per tensioni nominali [U] di 230/240 V. Per tensioni inferiori e modelli per paesi specifici, questi valori possono variare.

Preselezione della velocità (tipo CE)

Material	Application	Tool	Thumbwheel
Plastic	Polishing	Lamb's wool hood	1
	Finish polishing	Felt polishing disk	1
Metal	Finish grinding	Buffing disk	1
	Removing paint	Sanding sheet	2-3
Wood, Metal	Brushing, Removing rust	Cup brush, sanding sheet	3
Metal, Stone	Grinding	Grinding disk	4-6
Metal	Roughing	Roughing disk	6
Stone*	Cutting*	Cutting disk and cutting guide	6

• Il taglio della pietra è consentito solo con la guida di taglio (accessorio).

Uso previsto

La macchina è destinata al taglio, alla smerigliatura e alla spazzolatura di metallo e pietra senza l'uso di acqua. Per il taglio della pietra è necessaria una guida di taglio.

Per macchine con controllo elettronico: con utensili abrasivi approvati, la macchina può essere utilizzata per levigatura e lucidatura.

Informazioni su rumore e vibrazioni

Valori misurati determinati secondo EN 50 144.

Tipicamente, i livelli di rumore ponderati A del prodotto sono: livello di pressione sonora: 88 dB (A); livello di potenza sonora: 101 dB (A).

Indossare protezioni per l'udito!

L'accelerazione tipica ponderata è 5.0m / s²

Quando si utilizza l'impugnatura ausiliaria con smorzamento delle vibrazioni, le vibrazioni mano-braccio sull'impugnatura ausiliaria sono tipicamente inferiori a 2.5m / s²

Elementi della macchina

1 Interruttore On/Off 2 Rotella per la preselezione della velocità (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Impugnatura ausiliaria 4 Pulsante di blocco del mandrino 5 Mandrino della smerigliatrice 6 Protezione di sicurezza 7 Leva di serraggio 8 Flangia di montaggio (per mandrino M 14 con O-ring) 9 Disco da smerigliatura/taglio 10 Dado di serraggio 11 Dado a serraggio rapido SDS-clip (per mandrino M 14) 12 Paramanico 13 Disco di supporto in gomma 14 Foglio abrasivo 15 Dado tondo 16 Spazzola a tazza 17 Guida di taglio con protezione di sicurezza per aspirazione polvere 18 Disco diamantato 19 Flangia di montaggio M 10 Non tutti gli accessori illustrati o descritti sono inclusi nella fornitura standard.

Per la vostra sicurezza

Il lavoro sicuro con questa macchina è possibile solo se le informazioni operative e di sicurezza vengono lette completamente e le istruzioni in esse contenute vengono seguite rigorosamente. Inoltre, le

note generali di sicurezza nel libretto allegato devono essere osservate. Prima del primo utilizzo, chiedere una dimostrazione pratica.

Indossare occhiali protettivi e protezioni per l'udito. Indossare ulteriori dispositivi di protezione per la propria sicurezza, come guanti protettivi, scarpe robuste, casco e grembiule. La polvere prodotta durante il lavoro può essere dannosa per la salute, infiammabile o esplosiva. Sono necessarie misure di sicurezza adeguate. Esempi: alcune polveri sono considerate cancerogene. Utilizzare un'aspirazione di polvere/trucioli adeguata e indossare una maschera antipolvere. La polvere di leghe leggere può bruciare o esplodere. Mantenere sempre pulito il posto di lavoro, poiché le miscele di materiali sono particolarmente pericolose. Se il cavo di alimentazione viene danneggiato o tagliato durante il lavoro, non toccarlo ma staccare immediatamente la spina. Non utilizzare mai la macchina con un cavo danneggiato. Collegare le macchine utilizzate all'aperto tramite un interruttore differenziale (RCD) con corrente di intervento massima di 30mA. Non utilizzare la macchina sotto la pioggia o in condizioni di umidità. ■ Quando si lavora con la macchina, tenerla sempre saldamente con entrambe le mani e garantire una posizione stabile. - Fissare il pezzo in lavorazione. Un pezzo fissato con morsetti o in una morsa è più sicuro che tenerlo a mano. Dirigere sempre il cavo verso la parte posteriore, lontano dalla macchina. Spegnere sempre la macchina e attendere che si sia fermata completamente prima di appoggiarla. In caso di interruzione di corrente o quando si stacca la spina, sbloccare immediatamente l'interruttore On/Off e portarlo in posizione di spegnimento. Questo previene riavvii incontrollati. La macchina deve essere utilizzata solo per taglio/smerigliatura a secco. Per tutti i lavori con la macchina, l'impugnatura ausiliaria 3 deve essere montata.

Tenere l'elettroutensile solo sulle superfici di presa isolate quando si eseguono lavori in cui l'utensile da taglio potrebbe entrare in contatto con cavi nascosti o con il proprio cavo di alimentazione.

Il contatto con un cavo sotto tensione mette sotto tensione le parti metalliche esposte dell'utensile e provoca una scossa all'operatore.

Utilizzare rilevatori appropriati per individuare eventuali linee di servizio nascoste nell'area di lavoro o chiamare l'azienda locale di servizi pubblici per assistenza.

Il contatto con linee elettriche può causare incendi e scosse elettriche. Il danneggiamento di una linea del gas può provocare un'esplosione. La perforazione di una linea dell'acqua causa danni alla proprietà o può provocare una scossa elettrica. Per lavori con mole da smerigliatura o da taglio, deve essere montata la protezione 6. Per lavori con il platorello in gomma 13 o con la spazzola a tazza 16/spazzola a disco/disco lamellare, si consiglia di montare la protezione per le mani 12 (accessorio). Utilizzare l'aspirazione della polvere quando si lavora la pietra. L'aspirapolvere deve essere approvato per la polvere di muratura. Quando si taglia la pietra, utilizzare la guida di taglio. - Non lavorare con materiali contenenti amianto. Utilizzare solo utensili abrasivi con una velocità ammissibile almeno pari alla velocità a vuoto della macchina. - Controllare gli utensili abrasivi prima dell'uso. L'utensile abrasivo deve essere montato correttamente e ruotare liberamente. Eseguire una prova di funzionamento per almeno 30 secondi a vuoto. Non utilizzare utensili abrasivi danneggiati, sbilanciati o vibranti. - Proteggere l'utensile abrasivo da urti, colpi e grasso. Applicare la macchina al pezzo solo quando è accesa. - Tenere le mani lontane dagli utensili abrasivi in rotazione. Prestare attenzione al senso di rotazione. Tenere sempre la macchina in modo che scintille e polvere di smerigliatura vengano allontanate dal corpo. ■ Durante la smerigliatura dei metalli si producono scintille volanti. Fare attenzione che nessuna persona sia in pericolo. A causa del pericolo di incendio, non devono trovarsi materiali combustibili nelle vicinanze (zona di volo delle scintille).

■ Prestare attenzione quando si tagliano scanalature, ad esempio in pareti strutturali: vedere Informazioni sulle strutture. - Il blocco del disco da taglio provoca reazioni a scatti sulla macchina. In questo caso spegnere immediatamente la macchina. Rispettare le dimensioni dei dischi abrasivi. Il diametro del foro deve adattarsi alla flangia di montaggio 8 (M 14), 19 (M 10). Non utilizzare riduttori o adattatori. - Non utilizzare mai dischi da taglio per la smerigliatura grossolana. Non esercitare pressione laterale sui dischi da taglio. Rispettare le istruzioni del produttore per il montaggio e l'uso degli utensili abrasivi. Attenzione! L'utensile abrasivo continua a girare dopo lo spegnimento della macchina. Non bloccare la macchina in una morsa. ■ Non permettere mai ai bambini di usare la macchina. Bosch può garantire il perfetto funzionamento della macchina solo se si utilizzano gli accessori originali previsti.

Informazioni sulle strutture

Le scanalature in pareti strutturali sono soggette alla norma DIN 1053, parte 1 o a normative specifiche del paese.

Queste normative devono essere osservate in ogni caso. Prima di iniziare il lavoro, consultare l'ingegnere strutturale responsabile, gli architetti o il supervisore dei lavori.

Montaggio dei dispositivi di protezione

Prima di qualsiasi intervento sulla macchina, estrarre la spina di alimentazione.

Protezione di sicurezza

Per lavori con mole da taglio o da smerigliatura, deve essere montata la protezione di sicurezza 6.

Aprire la leva di serraggio 7.

Posizionare la protezione di sicurezza 6 sul collare del mandrino della testa della macchina come mostrato nell'illustrazione. Le chiavi di codifica della protezione di sicurezza devono corrispondere alle rispettive sedi sul collare del mandrino.

Premere la protezione di sicurezza sul collare del mandrino finché il collare della protezione non si appoggia alla flangia della macchina e le chiavi di codifica si inseriscono nella scanalatura circolare del collare del mandrino.

Ruotare la protezione di sicurezza 6 in senso orario nella posizione richiesta (posizione di lavoro).

Regolare la protezione di sicurezza 6 in modo che le scintille non vengano emesse in direzione dell'operatore.

Nota: Le chiavi di codifica sulla protezione di sicurezza 6 garantiscono che solo una protezione adatta al tipo di macchina possa essere montata.

Smontare in sequenza inversa.

Impugnatura ausiliaria

Per tutti i lavori con la macchina, deve essere montata l'impugnatura ausiliaria 3.

Avvitare l'impugnatura ausiliaria 3 a destra o a sinistra della testa della macchina a seconda del metodo di lavoro.

Impugnatura ausiliaria antivibrazione

VIBRAZIONE

CONTROLLO

L'impugnatura ausiliaria antivibrazioni riduce le vibrazioni, rendendo l'operazione più confortevole e sicura.

Non apportare alcuna modifica all'impugnatura ausiliaria.

Non continuare a utilizzare un'impugnatura ausiliaria se è danneggiata.

Protezione per la mano

Per lavorare con il platorello in gomma 13 o con la spazzola a tazza 16/spazzola a disco/disco lamellare, si consiglia di montare la protezione per la mano 12 (accessorio). La protezione per la mano 12 viene fissata con l'impugnatura ausiliaria 3.

Montaggio degli utensili abrasivi

Prima di qualsiasi intervento sulla macchina, estrarre la spina di alimentazione.

Utilizzare solo utensili abrasivi con una velocità ammissibile almeno pari alla velocità a vuoto della macchina.

I dischi abrasivi e da taglio diventano molto caldi durante il lavoro; non toccarli finché non si sono raffreddati.

Pulire il mandrino della smerigliatrice e tutte le parti da montare. Per bloccare e allentare gli utensili abrasivi, bloccare il mandrino 5 con il pulsante di blocco del mandrino 4.

Azionare il pulsante di blocco del mandrino 4 solo quando il mandrino è fermo!

Disco abrasivo/da taglio

Rispettare le dimensioni dei dischi abrasivi. Il diametro del foro deve corrispondere alla flangia di montaggio 8 (M 14), 19 (M 10). Non utilizzare riduttori o adattatori.

Quando si utilizza un disco diamantato da taglio, assicurarsi che la freccia del senso di rotazione sul disco diamantato e il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina) coincidano.

Per il montaggio, vedere la pagina illustrata.

Avvitare il dado di serraggio 10 e serrarlo con la chiave a due perni (vedere sezione "Dado a serraggio rapido").

Flangia di montaggio per mandrino di rettifica M 14

Nella flangia di montaggio 8 è inserita una guarnizione O-ring (parte in plastica) attorno al perno.

Se la guarnizione O-ring è mancante o danneggiata, deve essere assolutamente sostituita (codice ordine 1600 210 039) prima di montare la flangia di montaggio 8.

Flangia di montaggio per mandrino di rettifica M 10

La flangia di montaggio 19 può essere utilizzata su entrambi i lati. Per i dischi diamantati deve essere posizionata sul mandrino di rettifica 5 e ruotata di 180°.

Il foro del disco diamantato (Ø 20 mm) deve adattarsi al perno della flangia di montaggio 19 senza gioco.

Non utilizzare riduttori o adattatori.

Dopo il montaggio dell'utensile di rettifica e prima dell'accensione, verificare che l'utensile di rettifica sia montato correttamente e che possa ruotare liberamente.

Disco lamellare

(per mandrino di rettifica M 14)

A seconda dell'applicazione, rimuovere la protezione 6 e montare la maniglia laterale 12. Posizionare la flangia di montaggio speciale 8 (accessorio, codice ordine 2605703028) e il disco lamellare sul mandrino di rettifica 5. Avvitare il dado di serraggio 10 e serrarlo con la chiave a due perni.

Platorello in gomma 13

A seconda dell'applicazione, rimuovere la protezione 6 e montare la maniglia laterale 12.

Per il montaggio, vedere l'illustrazione a pagina.

Avvitare il dado tondo 15 e serrarlo con la chiave a due perni.

Spazzola a tazza 16/Spazzola a disco

(per mandrino per mole M 14)

A seconda dell'applicazione, rimuovere la protezione 6 e montare la protezione per le mani 12.

L'utensile abrasivo deve poter essere avvitato sul mandrino per mole 5 fino a poggiare saldamente sulla flangia del mandrino all'estremità della filettatura del mandrino. Serrare con una chiave a forchetta.

Dado di serraggio rapido SDS-c/ijc

(per mandrino per mole M 14)

Al posto del dado di serraggio 10, è possibile utilizzare il dado di serraggio rapido 11 (accessorio). In questo modo gli utensili abrasivi possono essere montati senza attrezzi.

Il dado di serraggio rapido 11 può essere utilizzato solo per mole da taglio e da sgrosso.

Utilizzare solo un dado di serraggio rapido 11 integro e non danneggiato.

Durante l'avvitamento, assicurarsi che il lato con la stampa non sia rivolto verso il disco abrasivo. La freccia deve puntare al contrassegno 20.

Bloccare il mandrino per mole con il pulsante di blocco mandrino 4. Serrare il dado di serraggio rapido ruotando con forza il disco abrasivo in senso orario.

Un dado di serraggio rapido integro e serrato correttamente può essere allentato ruotando a mano l'anello zigrinato in senso antiorario.

Non allentare mai un dado di serraggio rapido bloccato con una pinza, ma utilizzare una chiave a due perni. Inserire la chiave a due fori come mostrato nell'illustrazione.

Utensili abrasivi approvati

Tutti gli utensili di levigatura menzionati nel presente manuale di istruzioni possono essere utilizzati.

La velocità ammessa [giri/min] o la velocità periferica [m / s] degli utensili di levigatura utilizzati deve corrispondere almeno ai valori indicati nella tabella.

Pertanto, osservare sempre la velocità di rotazione/periferica ammessa sull'etichetta dell'utensile di levigatura.

	max. [mm]		[mm] d	[rpm]	[m/s]
	D	b
b D	100	6	22.2	11 000	80
	115	6	22.2	11 000	80
	125	6	22.2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Prima messa in funzione

Osservare la corretta tensione di rete: La tensione della fonte di alimentazione deve corrispondere alla tensione indicata sulla targhetta della macchina. Le apparecchiature contrassegnate con 230V possono essere collegate anche a 220V.

Accensione e spegnimento

Per avviare la macchina, premere in avanti l'interruttore di accensione/spegnimento 1.

Per il blocco, premere verso il basso la parte anteriore dell'interruttore di accensione/spegnimento 1 finché non scatta.

Per spegnere la macchina, rilasciare l'interruttore di accensione/spegnimento 1 o premere verso il basso la sua estremità posteriore.

Prova di funzionamento!

Controllare l'utensile di levigatura prima dell'uso. L'utensile di levigatura deve essere montato correttamente e ruotare liberamente. Eseguire una prova di funzionamento di almeno 30 secondi a vuoto. Non utilizzare utensili di levigatura danneggiati, sbilanciati o vibranti.

Controllo elettronico costante (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE)

Il controllo elettronico costante mantiene la velocità costante a vuoto e sotto carico, garantendo una prestazione di lavoro uniforme.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico, il motore si arresta. Scaricare immediatamente la macchina e lasciarla raffreddare per circa 30 secondi alla massima velocità a vuoto.

Preselezione della velocità (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare la velocità richiesta con la rotella 2 secondo la tabella nella sezione "Specifiche del prodotto" (valori di riferimento).

Istruzioni per l'uso

• Fissare il pezzo in lavorazione se non rimane fermo da solo a causa del suo peso.
• Non sollecitare eccessivamente la macchina fino a farla fermare. I dischi abrasivi e da taglio diventano molto caldi durante il lavoro; non toccarli finché non si sono raffreddati.

Smerigliatura grossolana

I migliori risultati di sgrossatura si ottengono impostando la macchina con un angolo di 30°-40°. Muovere la macchina avanti e indietro con pressione moderata. In questo modo il pezzo non si surriscalda, non si scolorisce e non si formano scanalature.

Non usare mai un disco da taglio per la sgrossatura.

Disco lamellare

Con il disco lamellare (accessorio) si possono lavorare superfici curve e profili (levigatura di contorni).

I dischi lamellari hanno una durata notevolmente superiore rispetto ai fogli abrasivi, un livello di rumore inferiore e temperature di levigatura più basse.

Taglio

Durante il taglio, non premere, bloccare o oscillare la macchina. Lavorare con avanzamento moderato, adattato al materiale da lavorare.

Non ridurre la velocità dei dischi da taglio in rotazione applicando pressione laterale.

La direzione in cui viene eseguito il taglio è importante.

La macchina deve sempre lavorare con movimento di taglio verso l'alto. Pertanto, non spostare mai la macchina nella direzione opposta! Altrimenti esiste il pericolo che venga spinta in modo incontrollato fuori dal taglio.

Quando si tagliano profili e tubi quadrati, è meglio iniziare dalla sezione trasversale più piccola.

Taglio di pietra

La macchina deve essere utilizzata solo per taglio/rettifica a secco.

È meglio utilizzare un disco diamantato. Come misura di sicurezza contro l'inceppamento, utilizzare la guida di taglio 17 con la protezione speciale per l'estrazione della polvere.

Utilizzare la macchina solo con estrazione della polvere. Inoltre, indossare una maschera antipolvere.

L'aspirapolvere deve essere approvato per l'estrazione della polvere di muratura.

Bosch fornisce aspirapolvere adatti.

Accendere la macchina e posizionare la parte anteriore della guida di taglio sul pezzo da lavorare.

Far scorrere la macchina con avanzamento moderato, adattato al materiale da lavorare (Figura).

Per il taglio di materiali particolarmente duri, ad esempio calcestruzzo con alto contenuto di ghiaia, il disco diamantato può surriscaldarsi e danneggiarsi. Questo è chiaramente indicato da scintille circolari che ruotano con il disco diamantato.

In questo caso, interrompere il processo di taglio e lasciare raffreddare il disco diamantato facendolo girare liberamente a vuoto per un breve periodo.

Una notevole diminuzione del progresso del lavoro e scintille circolari sono indicazioni di un disco diamantato che si è smussato. Tagliare brevemente materiale abrasivo (ad esempio mattoni di sabbia calcarea) può affilare il disco.

Manutenzione e pulizia

Prima di qualsiasi intervento sulla macchina, staccare la spina di alimentazione.

Per un funzionamento sicuro e corretto, mantenere sempre pulite la macchina e le fessure di ventilazione.

In condizioni di lavoro estreme, quando si lavora con metalli, la polvere conduttiva può accumularsi all'interno della macchina. L'isolamento protettivo della macchina può essere compromesso. In tali casi si consiglia di utilizzare un sistema di aspirazione fisso, nonché di soffiare frequentemente le fessure di ventilazione e di installare un interruttore differenziale (RCD).

Se la macchina dovesse guastarsi nonostante la cura adottata nei processi di produzione e collaudo, la riparazione deve essere effettuata da un centro di assistenza post-vendita per gli elettroutensili Bosch.

In tutta la corrispondenza e negli ordini di ricambi, includere sempre il numero d'ordine di 10 cifre riportato sulla targhetta della macchina.

ATTENZIONE! Istruzioni importanti per il collegamento di una nuova spina a 3 poli al cavo a 2 fili.

I fili del cavo sono colorati secondo il seguente codice:

Non collegare il filo blu o marrone al terminale di terra della spina.

Importante: se per qualsiasi motivo la spina stampata viene rimossa dal cavo di questa macchina, deve essere smaltita in modo sicuro.

Protezione dell'ambiente

Riciclare le materie prime invece di smaltirle come rifiuti

La macchina, gli accessori e l'imballaggio devono essere smistati per un riciclaggio ecologico.

Queste istruzioni sono stampate su carta riciclata prodotta senza cloro.

I componenti in plastica sono etichettati per il riciclaggio categorizzato.

Assistenza e supporto clienti

Viste esplose e informazioni sui ricambi sono disponibili su: www.bosch-pt.com

Gran Bretagna

Robert Bosch Ltd. (B.S.C.)

P.O.Box 98

Broadwater Park

North Orbital Road

Denham-Uxbridge

Middlesex UB 9 5HJ

Assistenza +44 (0) 18 95 / 83 87 82

Linea di consulenza +44 (0) 18 95 / 83 87 91

Fax [phone] / 83 87 89

Irlanda

Beaver Distribution Ltd.

Greenhills Road

Tallaght-Dublino 24

Assistenza +353 (0)1 / 414 9400

Fax +353 (0)1 / 459 8030

Australia

Robert Bosch Australia Ltd.

RBAU/SPT2

1555 Centre Road

P.O. Box 66 Clayton

3168 Clayton/Victoria

+61 (0)1 / 800 804 777

Fax. +61 (0)1 / 800 819 520

www.bosch.com.au

E-Mail: [e-mail]

Nuova Zelanda

Robert Bosch Limited

14-16 Constellation Drive

Mairangi Bay

Auckland

Nuova Zelanda

Tel. +64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914

Dichiarazione di conformità

Dichiariamo sotto la nostra esclusiva responsabilità che questo prodotto è conforme alle seguenti norme o documenti normativi: EN 50 144 secondo le disposizioni delle direttive 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Senior Vice President

Ingegneria

Dr. Eckerhard Strötgen

Responsabile del prodotto

Certificazione

i.v. Lu Ma Me Gi Ve Sa Do

Robert Bosch GmbH, Divisione Utensili Elettrici

Soggetto a modifiche senza preavviso

Caratteristiche tecniche

Meuleuse angulaire		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Référence		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Puisance absorbée *	[W]	700	720	720	720
Puisance débitée *	[W]	390	400	400	400
Régime à vide	[tr/min]	11 000	11 000	11 000	11 000
Diamètre des meules, max.	[mm]	115/125	100	115	125
Filet de la broche		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Présélection de la vitesse de rotation		-	-	-	-
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II
Meuleuse angulaire		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Référence		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Puisance absorbée *	[W]	720	800	850	900
Puisance débitée *	[W]	400	420	430	440
Régime à vide	[tr/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Diamètre des meules, max.	[mm]	115/125	125	125	125
Filet de la broche		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Présélection de la vitesse de rotation		-	●	●	●
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II

Prestare attenzione al numero di riferimento della macchina. Le denominazioni commerciali delle diverse macchine possono variare. * Queste indicazioni sono valide per tensioni nominali di [U] 230/240 V. Possono variare per tensioni più basse e per versioni specifiche per alcuni paesi.

Preselezione della velocità di rotazione (tipo CE)

Matériau	Utilisation	Outil à monter	Molette de préréglage
Matières plastiques	Polissage	Peau de mouton	1
	Rectification de finition	Disque à polir en feuitre	1
Métal	Rectification de finition	Disque toile	1
	Elimination de peinture	Feuille abrasive	2-3
Bois, métal	Brossage, dérouillage	Meule boisseau, feuille abrasive	3
Métal, pierre	Ponçage	Meule	4-6
Métal	Meulage	Disque à ébarber	6
Pierre*	Tronçonnage*	Disque à tronçonneur et chariot de guidage	6

*Per il taglio della pietra, l'uso del carrello di guida è obbligatorio (accessorio, non venduto in Francia).

Uso conforme alla destinazione dell'apparecchio

L'apparecchio è progettato per il taglio, la smerigliatura e la spazzolatura di materiali metallici e lapidei senza uso di acqua. Per i lavori di taglio della pietra, l'uso di un carrello di guida è obbligatorio.

Per apparecchi con comando elettronico: con mole autorizzate, l'apparecchio può essere utilizzato per lavori di levigatura e lucidatura.

Rumori e vibrazioni

Valori di misura ottenuti secondo la norma europea EN 50144.

I valori reali (A) dei livelli sonori della macchina sono: intensità del rumore 88 dB (A). Livello di rumore 101 dB (A).

Indossare una protezione acustica!

L'accelerazione reale misurata è di 5,0 m/s².

In caso di utilizzo dell'impugnatura supplementare che smorza le vibrazioni, i valori di vibrazione percepiti a livello di braccio e mano sono inferiori a 2,5 m/s².

Componenti della macchina

1 Interruttore di accensione/spegnimento 2 Manopola di preselezione della velocità (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di blocco del mandrino 5 Mandrino portautensili 6 Copertura di protezione 7 Leva di serraggio 8 Flangia di fissaggio (per mandrino M 14 con rondella elastica) 9 Disco da smerigliare/tagliare 10 Dado di serraggio 11 Dado a serraggio rapido SDS-clip (per mandrino M 14) 12 Protezione per la mano 13 Piatello di levigatura in gomma 14 Foglio abrasivo 15 Dado di serraggio 16 Spazzola a tazza 17 Carrello di guida con copertura di protezione con aspirazione trucioli (non venduto in Francia) 18 Disco diamantato per taglio 19 Flangia di fissaggio M 10 Gli accessori prodotti o descritti non sono necessariamente forniti con la macchina.

Per la vostra sicurezza

Per lavorare senza rischi con questo apparecchio, leggere integralmente prima le istruzioni per l'uso e le osservazioni relative alla sicurezza. Rispettare scrupolosamente le indicazioni e le avvertenze ivi contenute. Rispettare inoltre le indicazioni generali di sicurezza riportate nel libretto allegato. Prima della prima messa in servizio, farsi mostrare da una persona che conosce bene l'apparecchio come usarlo.

Per la vostra sicurezza

■ Indossare occhiali di sicurezza e protezione acustica. Per motivi di sicurezza, indossare anche altri dispositivi di protezione come guanti di protezione, calzature robuste, casco e grembiule. - Le polveri generate durante il lavoro possono essere nocive per la salute, infiammabili o esplosive. Sono necessarie misure di protezione adeguate.

Ad esempio: alcune polveri sono considerate cancerogene. Lavorare con un'aspirazione polveri adeguata e indossare una maschera antipolvere.

• Le polveri di metalli leggeri possono essere esplosive o infiammabili. Mantenere sempre pulito il luogo di lavoro, poiché le miscele di materiali sono particolarmente pericolose. Se il cavo di alimentazione elettrica viene danneggiato o si rompe durante il lavoro, non toccarlo. Estrarre immediatamente la spina del cavo di alimentazione dalla presa di corrente. Non utilizzare mai un apparecchio il cui cavo di alimentazione è danneggiato.
• Collegare gli apparecchi utilizzati all'aperto a un interruttore differenziale con una corrente di intervento massima di 30 mA. Non utilizzare l'apparecchio sotto la pioggia né in luoghi umidi. Durante il lavoro con questo apparecchio, tenerlo sempre saldamente con entrambe le mani. Adottare una posizione stabile e sicura. ■ Bloccare il pezzo da lavorare. Un pezzo da lavorare serrato con dispositivi di serraggio o in una morsa è fissato in modo più sicuro che se tenuto solo con una mano. Portare sempre i cavi sul retro dell'apparecchio.

Prima di depositare l'apparecchio, spegnerlo sempre e attendere l'arresto completo. In caso di interruzione di corrente o quando la spina è stata estratta dalla presa, sbloccare immediatamente l'interruttore di accensione/spegnimento e portarlo in posizione "Spento", per evitare un riavvio incontrollato della macchina. L'apparecchio deve essere utilizzato solo per il taglio a secco/la levigatura a secco. Per tutti i lavori con l'apparecchio, l'uso dell'impugnatura supplementare 3 è obbligatorio. Tenere l'elettroutensile solo per le impugnature isolate quando c'è il rischio che l'elettroutensile possa toccare una conduttura nascosta o il proprio cavo di alimentazione. Il contatto con una conduttura sotto tensione può mettere sotto tensione le parti metalliche dell'apparecchio e provocare così una scossa elettrica. Utilizzare rilevatori appropriati per individuare condutture nascoste o consultare le aziende di fornitura locali. Il contatto con condutture elettriche può provocare un incendio o una scossa elettrica. Il danneggiamento di una conduttura del gas può provocare un'esplosione. La perforazione di una conduttura dell'acqua provoca danni materiali e può provocare una scossa elettrica. Il carter di protezione 6 deve essere montato per i lavori con dischi abrasivi e da taglio. Per i lavori con il platorello di levigatura in gomma 13 o con la spazzola a tazza 16/la spazzola circolare/il platorello a lamelle, si consiglia di montare il paramano 12 (accessorio). Per lavorare la pietra, utilizzare un'aspirazione della polvere. L'aspirapolvere deve essere idoneo all'aspirazione di polvere di pietra. Per il taglio della pietra, utilizzare un carrello di guida. Non lavorare mai materiali contenenti amianto. Utilizzare solo accessori la cui velocità ammissibile sia almeno uguale alla velocità di rotazione a vuoto dell'apparecchio.

• Controllare le mole prima dell'uso. L'accessorio deve essere montato correttamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento facendo ruotare l'accessorio senza carico per almeno 30 secondi. Non utilizzare mole danneggiate, sbilanciate o che generano vibrazioni.
• Proteggere gli accessori da urti meccanici e da qualsiasi contatto con sostanze grasse. Applicare l'apparecchio contro il pezzo da lavorare solo quando è in funzione. Evitare qualsiasi contatto con accessori in rotazione. ■ Rispettare il senso di rotazione dell'accessorio. Tenere l'apparecchio in modo che scintille o polvere di molatura vengano proiettate in direzione opposta al corpo. La rettifica dei metalli genera scintille. Assicurarsi che nessuno sia esposto a pericolo. A causa del rischio di incendio, nessun materiale infiammabile o combustibile deve trovarsi nella zona di proiezione delle scintille. ■ Prestare attenzione durante i lavori di taglio in muri portanti, ad esempio: vedere le osservazioni relative alle norme di costruzione. Il blocco del disco da taglio provoca forti reazioni sull'apparecchio. In tal caso, spegnere immediatamente l'apparecchio. Fare attenzione alle dimensioni delle mole. Il foro del disco deve corrispondere alla flangia di fissaggio 8 (M 14), 19 (M 10). Non utilizzare pezzi intermedi o adattatori. Non usare mai dischi da taglio per lavori di sbavatura. Non esercitare pressione laterale su un disco da taglio. Rispettare le istruzioni del produttore per il montaggio e l'uso degli accessori. Attenzione! Per inerzia, gli accessori continuano a ruotare per alcuni istanti dopo lo spegnimento dell'apparecchio. Non fissare l'apparecchio in una morsa. Non permettere mai ai bambini di usare questo apparecchio. ■ Bosch può garantire un funzionamento impeccabile solo se si utilizzano accessori Bosch originali previsti per questo apparecchio.

Indicazioni relative alle norme di costruzione

Le fessure in muri portanti sono soggette alla norma DIN 1053 Parte 1 o alle direttive specifiche del paese.

Queste direttive devono essere rispettate scrupolosamente. Prima di iniziare il lavoro, consultare l'architetto competente o la direzione responsabile dei lavori.

Montaggio dei dispositivi di protezione

Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina del cavo di alimentazione dalla presa di corrente.

Cappa di protezione

La cappa di protezione 6 deve essere montata per i lavori con dischi da sbavatura e da taglio.

Aprire la leva di serraggio 7.

Montare la cappa di protezione 6 sul collo del mandrino della testa dell'apparecchio come mostrato in figura. Le camme di codifica sulla cappa di protezione devono coincidere con le tacche del collo del mandrino.

Montare la cappa di protezione sul collo del mandrino esercitando una pressione fino a quando la spalla della cappa di protezione poggia sulla flangia dell'apparecchio e le camme di codifica si inseriscono nella scanalatura periferica del collo del mandrino.

Ruotare la cappa di protezione 6 in senso antiorario per portarla nella posizione richiesta (posizione di lavoro).

Régler le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.

Remarque : Les cames de codage se trouvant sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d'appareil peut être monté.

Le montage s'effectue dans l'ordre inverse.

Poignée supplémentaire

Pour tous les travaux avec l'appareil, l'utilisation de la poignée supplémentaire 3 est obligatoire.

En fonction du mode de travail, visser la poignée supplémentaire 3 du côté droit ou gauche de la tête de l'appareil.

Poignée supplémentaire amortissant les vibrations

VIBRATION CONTROL

La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus agréable et en toute sécurité.

Aucune modification ne doit être effectuée sur la poignée supplémentaire.

Ne plus continuer à utiliser une poignée supplémentaire endommagée.

Protège-main

Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la brosse boisseau 16/la brosse circulaire/le plateau à lamelles, il est recommandé de monter le protège-main 12 (accessoire). Le protège-main 12 est fixé avec la poignée supplémentaire 3.

Montage des accessoires

Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.

Utilizzare solo accessori la cui velocità ammissibile sia almeno uguale alla velocità di rotazione a vuoto dell'apparecchio.

I dischi per sbavare e troncare si surriscaldano enormemente durante il lavoro; non toccarli finché non si sono completamente raffreddati.

Pulire il mandrino portautensili e tutti i pezzi da montare. Per serrare e allentare gli utensili, bloccare il mandrino portautensili 5 con il tasto di blocco del mandrino 4.

Premere il tasto di blocco del mandrino 4 solo dopo aver atteso l'arresto completo del mandrino portautensili!

Disco per sbavare/troncare

Prestare attenzione alle dimensioni delle mole. Il foro del disco deve corrispondere alla flangia di fissaggio 8 (M 14), 19 (M 10). Non utilizzare pezzi intermedi o adattatori.

Quando si utilizza un disco da taglio diamantato, assicurarsi che la freccia che indica il senso di rotazione sul disco da taglio diamantato coincida con il senso di rotazione dell'apparecchio (la freccia sulla testa dell'apparecchio indica il senso di rotazione).

Per il montaggio, vedere figura.

Avvitare il dado di serraggio 10 e serrarlo con la chiave a perni (vedere capitolo "Dado a serraggio rapido").

Flangia di fissaggio per mandrino portautensili M 14

Nella flangia di fissaggio 8 è presente una rondella elastica (pezzo in materiale plastico) attorno al perno di centraggio.

Se questa rondella elastica manca o è danneggiata, deve assolutamente essere sostituita (codice 1600 210 039) prima di montare la flangia di fissaggio 8.

Flangia di fissaggio per mandrino portautensili M 10

La flangia di fissaggio 19 può essere utilizzata su entrambi i lati. Per utilizzare i dischi da taglio diamantati, montare la flangia di fissaggio ruotata di 180° sul mandrino portautensili 5.

Il foro del disco da taglio diamantato (Ø 20 mm) deve corrispondere esattamente a quello del perno di centraggio della flangia di fissaggio 19.

Non utilizzare pezzi intermedi o adattatori.

Dopo aver montato l'utensile e prima di mettere in funzione l'apparecchio, controllare che l'utensile sia montato correttamente e che possa ruotare liberamente.

Piatto lamellare

(per attacco utensile M14)

In base al lavoro da eseguire, rimuovere il coperchio di protezione 6 e montare la protezione per le mani 12. Montare la flangia di fissaggio speciale 8 (accessorio, riferimento 2 605 703 028) e il piatto lamellare sull'attacco utensile 5. Avvitare il dado di serraggio 10 e serrarlo con la chiave a perni.

Piatto di levigatura in gomma 13

In base al lavoro da eseguire, rimuovere il coperchio di protezione 6 e montare la protezione per le mani 12.

Per il montaggio, vedere figura.

Avvitare il dado di serraggio 15 e serrarlo con la chiave a perni.

Spazzola a tazza 16/spazzola circolare

(per attacco utensile M14)

In base al lavoro da eseguire, rimuovere il coperchio di protezione 6 e montare la protezione per le mani 12.

L'accessorio deve essere avvitato sull'attacco utensile 5 in modo che poggi saldamente sulla flangia situata all'estremità dell'attacco. Serrare con una chiave a forchetta.

Dado di serraggio rapido SDS-clic

(per attacco utensile M14)

Invece del dado di serraggio 10, è possibile utilizzare il dado di serraggio rapido 11 (accessorio). Gli accessori possono essere montati senza l'ausilio di attrezzi di montaggio.

Il dado di serraggio rapido 11 deve essere utilizzato solo con dischi abrasivi e da taglio.

Utilizzare solo un dado di serraggio rapido 11 in perfette condizioni e non danneggiato.

Durante l'avvitamento, assicurarsi che il lato stampato non sia rivolto verso la mola; la freccia deve puntare al contrassegno 20.

Bloccare il mandrino con il tasto di blocco del mandrino 4. Serrare bene il dado di serraggio rapido ruotando la mola in senso orario.

Un dado di serraggio rapido non danneggiato e fissato correttamente può essere allentato a mano ruotando l'anello zigrinato in senso antiorario.

Non allentare mai un dado di serraggio rapido bloccato con una pinza, ma utilizzare una chiave a perni. Posizionare la chiave a perni come descritto nella figura.

Accessori consentiti

Tutti gli accessori indicati in queste istruzioni per l'uso possono essere utilizzati.

Il numero di giri ammissibile [giri/min] o la velocità periferica [m/s] degli utensili utilizzati deve corrispondere almeno alle indicazioni riportate nella tabella.

Prestare quindi sempre attenzione al numero di giri/alla velocità periferica ammissibile indicati sull'etichetta dell'utensile.

	max. [mm]		[mm]	[tr/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in servizio

Rispettare la tensione di rete: la tensione della sorgente di corrente deve corrispondere alle indicazioni riportate sulla targhetta dell'apparecchio. Gli apparecchi che funzionano a 230 V possono essere utilizzati anche a 220 V.

Accensione/Spegnimento

Per mettere in funzione l'apparecchio, spingere in avanti l'interruttore di accensione/spegnimento 1.

Per bloccare l'interruttore di accensione/spegnimento 1, premerlo in questa posizione verso il basso finché non scatta.

Per spegnere l'apparecchio, rilasciare l'interruttore di accensione/spegnimento 1 oppure premere la parte posteriore dell'interruttore.

Prova di funzionamento!

Controllare gli accessori prima di utilizzarli. L'accessorio deve essere montato correttamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento facendo ruotare l'accessorio senza carico per almeno 30 secondi. Non utilizzare accessori danneggiati, sbilanciati o che generano vibrazioni.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

L'elettronica costante consente di mantenere quasi costante la velocità di rotazione sia a vuoto che sotto carico, garantendo così prestazioni regolari.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Il motore si arresta in caso di sovraccarico. Ridurre immediatamente il carico sull'apparecchio e lasciarlo girare a vuoto alla velocità di rotazione più alta possibile per circa 30 secondi per farlo raffreddare.

Preselezione della velocità di rotazione (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare la velocità di rotazione necessaria tramite la rotella di regolazione 2 secondo le indicazioni riportate nella tabella che segue il capitolo "Caratteristiche tecniche" (indicazioni di riferimento).

Istruzioni per l'uso

Fissare il pezzo in lavorazione se non è abbastanza pesante e rischia di muoversi. Non sovraccaricare l'apparecchio, altrimenti potrebbe arrestarsi. I dischi abrasivi e da taglio si surriscaldano notevolmente durante il lavoro; non toccarli finché non si sono completamente raffreddati.

Lavori di smerigliatura

Durante i lavori di smerigliatura, si ottengono i migliori risultati avvicinando l'apparecchio con un angolo di posizionamento da 30° a 40°. Guidare l'apparecchio in modo regolare ed esercitando una pressione moderata. Ciò evita un riscaldamento eccessivo del pezzo da lavorare, non cambia colore e non si formano striature.

Ne jamais utilizzare dischi da taglio per lavori di smerigliatura.

Platorello lamellare

Il platorello lamellare (accessorio) consente di lavorare anche superfici convesse e profili (rettifica di contorni).

I platorelli lamellari hanno una durata notevolmente superiore, livelli di rumorosità inferiori e temperature di lavoro più basse rispetto ai fogli abrasivi.

Lavori di troncatura

Durante i lavori di troncatura, non esercitare pressione, non inclinare né oscillare. Lavorare con una velocità di avanzamento moderata adatta al materiale.

Non frenare i dischi da taglio che rallentano esercitando una pressione laterale.

L'importante è la direzione in cui si esegue il lavoro di troncatura.

L'apparecchio deve lavorare sempre in senso contrario; di conseguenza, non guidare l'apparecchio nell'altro senso! Altrimenti c'è il rischio che esca dalla linea di taglio in modo incontrollato.

Durante la troncatura di profili e tubi quadri, è opportuno posizionare l'apparecchio sulla sezione più piccola.

Troncatura di pietre

L'apparecchio deve essere utilizzato solo per il taglio a secco/la levigatura a secco.

Il mezzo è utilizzare un disco da taglio diamantato. Per evitare inclinazioni, utilizzare il carrello di guida 17 con il coperchio di protezione speciale con aspirazione della polvere.

Utilizzare l'apparecchio solo con aspirazione della polvere. Indossare anche una maschera di protezione antipolvere.

L'aspirapolvere deve essere omologato per l'aspirazione della polvere di pietra.

La società Bosch vi offre aspirapolvere adatti.

Mettere in funzione l'apparecchio e posizionarlo con la parte anteriore del carrello di guida sul pezzo da lavorare.

Lavorare applicando una velocità di avanzamento moderata, adatta al materiale (vedi figura).

Durante il taglio di materiali particolarmente duri, ad esempio calcestruzzo con un alto contenuto di ciottoli, il disco da taglio diamantato rischia di surriscaldarsi e subire danni. Una corona di scintille attorno al disco da taglio diamantato ne è il segno.

In questo caso, interrompere il processo di taglio e lasciare girare per qualche tempo il disco da taglio diamantato senza carico, a vuoto, per farlo raffreddare. Un rallentamento percepibile del ritmo di lavoro e una corona di scintille circonferenziale sono indizi di smussamento del disco da taglio diamantato. Può essere affilato di nuovo tagliando un materiale abrasivo (ad es. mattone di arenaria calcarea).

Pulizia e manutenzione

Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina del cavo di alimentazione dalla presa di corrente.

Per un lavoro sicuro e soddisfacente, pulire regolarmente l'apparecchio e le sue fessure di raffreddamento.

In alcune condizioni di esercizio delicate, durante la lavorazione di metalli, polvere conduttrice di elettricità può depositarsi all'interno dell'apparecchio e alterarne l'isolamento di protezione. In tal caso, Bosch raccomanda l'impiego di un dispositivo di aspirazione stazionario, di soffiare frequentemente nelle fessure di raffreddamento e di installare a monte un interruttore differenziale.

Se, nonostante tutte le cure apportate alla fabbricazione e al controllo dell'apparecchio, questo presentasse un difetto, la riparazione deve essere affidata solo a un centro di assistenza post-vendita autorizzato per utensili Bosch.

Per qualsiasi richiesta di informazioni o ordine di pezzi di ricambio, indicare sempre il numero di riferimento a dieci cifre della macchina.

Istruzioni per la protezione dell'ambiente

Recupero delle materie prime piuttosto che smaltimento dei rifiuti

Le macchine, come anche i loro accessori e imballaggi, devono poter seguire ciascuna una via di riciclaggio appropriata.

Questo manuale di istruzioni è stato fabbricato con carta riciclata sbiancata senza cloro.

Le nostre parti in plastica sono state così marcate in vista di un riciclaggio selettivo dei diversi materiali.

Servizio post-vendita

Troverete viste esplose e informazioni sui pezzi di ricambio su: www.bosch-pt.com

Francia

Informazioni tramite Minitel 11

Nome: Bosch Utensili

Località: Saint Ouen

Dipartimento: 93

Robert Bosch France S.A.

Servizio post-vendita/Utensili

B.P. 67-50, Rue Ardoin

93402 St. Ouen Cedex

Servizio assistenza clienti. 0143 11 9002

Numero Verde. 0800055051

Belgio

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Svizzera

+41 (0)1/847 16 16

Fax [phone]

Servizio di consulenza clienti: 0800 55 11 55

Dichiarazione di conformità

Dichiariamo sotto la nostra responsabilità che questo prodotto è conforme alle norme o ai documenti normativi seguenti: EN 50 144 secondo le direttive 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Senior Vice President

Ingegneria

Dr. Eckerhard Strötgen

Responsabile di prodotto

Certificazione

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Sous réserve de modifications

Caratteristiche tecniche

Amoladora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Número de pedido		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potencia absorbida *	[W]	700	720	720	720
Potencia ↑util *	[W]	390	400	400	400
Revoluciones en vacío	[miñ-1]	11 000	11 000	11 000	11 000
° de discos de amolar, max.	[mm]	115/125	100	115	125
Rosca del husillo		M 14	M 10	M 14	M 14
Electrónica Constante		-	-	-	-
Preselección de revoluciones		-	-	-	-
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Amoladora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Número de pedido		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potencia absorbida *	[W]	720	800	850	900
Potencia ↑util *	[W]	400	420	430	440
Revoluciones en vacío	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø de discos de amolar, max.	[mm]	115/125	125	125	125
Rosca del husillo		M 14	M 14	M 14	M 14
Electrónica Constante		-	●	●	●
Preselección de revoluciones		-	●	●	●
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Prestare attenzione al numero d'ordine della propria macchina. Le denominazioni commerciali di alcune macchine possono variare. * Indicazioni valide per tensioni nominali [U] di 230/240 V. Queste indicazioni possono variare per tensioni inferiori e in alcune versioni per determinati paesi.

Preselezione dei giri (tipo CE)

Material	Aplicación	Átil	Rueda de ajuste
Material sintético	Pulido	Caperuza de lana de oveja	1
	Lijado fino	Disco pulidor de fieltro	1
Metal	Lijado fino	Disco de paño para pulir	1
	Decapado	Hoja lijadora	2-3
Madera, metal	Cepillado, desoxidación	Cepillo de vaso, hoja lijadora	3
Metal, piedra	Amolado	Disco de amolar	4-6
Metal	Desbastado	Disco de desbastar	6
Piedra*	Tronzado*	Disco tronzador y soporte guía	6

• È consentito tagliare pietra solo utilizzando la guida di supporto (accessorio speciale).

Utilizzo conforme

L'apparecchio è stato progettato per tagliare, sgrossare e spazzolare metalli e materiali lapidei senza apporto d'acqua. Per il taglio della pietra è obbligatorio utilizzare la guida di supporto.

Sugli apparecchi dotati di controllo elettronico: sempre che vengano utilizzati con gli utensili autorizzati, possono essere usati anche per levigare e lucidare.

Informazioni su rumore e vibrazioni

Determinazione dei valori di misurazione secondo la norma EN 50 144.

Il livello di rumore tipico dell'apparecchio corrisponde a: livello di pressione sonora 88 dB (A); livello di potenza sonora 101 dB (A).

Usare protezioni per l'udito!

Il livello di vibrazioni tipico è di 5,0 m/s².

Utilizzando l'impugnatura supplementare antivibrazioni, si raggiunge un livello di vibrazioni tipico mano-braccio sull'impugnatura inferiore a 2,5m / s²

Elementi dell'apparecchio

1 Interruttore di accensione/spegnimento 2 Rotella preselettore di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Impugnatura supplementare 4 Pulsante di blocco del mandrino 5 Mandrino portamola 6 Calotta di protezione 7 Leva di fissaggio 8 Flangia di supporto (con anello di tenuta su mandrini portamola con filettatura M 14) 9 Disco per sgrossare/troncare 10 Dado di fissaggio 11 Dado di fissaggio rapido SDS- (per mandrino con filettatura M 14)* 12 Protezione per le mani 13 Piatello di levigatura in gomma 14 Foglio abrasivo 15 Dado tenditore 16 Spazzola a tazza 17 Supporto guida con calotta di protezione per aspirazione 18 Disco da taglio diamantato* 19 Flangia di supporto M 10 Gli accessori descritti e illustrati non corrispondono in parte al materiale fornito in dotazione.

Per la vostra sicurezza

Potete lavorare senza pericolo con l'apparecchio solo se leggete integralmente le istruzioni per l'uso e le indicazioni di sicurezza, attenendovi scrupolosamente alle raccomandazioni

in esse contenute. Inoltre, devono essere rispettate le istruzioni di sicurezza generali contenute nel libretto allegato. Fatevi istruire praticamente sull'uso prima della prima messa in funzione.

Indossare occhiali di protezione e protezioni per l'udito. Per la vostra sicurezza, utilizzate inoltre altri elementi di protezione come guanti di protezione, calzature robuste, casco e grembiule. La polvere prodotta durante il lavoro può essere nociva per la salute, combustibile o esplosiva. Ciò richiede l'adozione di misure di protezione adeguate.

Ad esempio: alcuni tipi di polvere sono cancerogeni. Utilizzare un equipaggiamento di aspirazione per polvere e trucioli adeguato e indossare una maschera antipolvere.

La polvere di leghe leggere può infiammarsi o esplodere. Mantenere sempre pulito il punto di lavoro, poiché mescolando la polvere di materiali diversi, essi possono risultare particolarmente pericolosi. Se il cavo di rete viene danneggiato o tagliato durante il lavoro, non toccare il cavo, ma estrarre immediatamente la spina dalla rete. Non usare mai l'apparecchio con un cavo deteriorato. - Collegare gli apparecchi utilizzati all'aperto a un interruttore differenziale con una corrente di intervento massima di 30 mA. Non esporre l'apparecchio alla pioggia o all'umidità. Lavorare sempre tenendo saldamente l'apparecchio con entrambe le mani e mantenendo una posizione stabile. Assicurare il pezzo da lavorare. Un pezzo fissato con dispositivi di serraggio o in una morsa si mantiene in modo molto più sicuro che con la mano. - Tenere sempre il cavo dietro l'apparecchio. Spegnere sempre e attendere che l'apparecchio si fermi prima di posarlo.

En caso de un corte del fluido eléctrico, o al extraer directamente el enchufe de red, desenclavar inmediatamente el interruptor de conexión/desconexión y ponerlo en la posición de desconexión. De esta forma se evita un arranque accidental. El aparato debe utilizarse solamente para el tronzado y amolado en seco. - Trabajar siempre con la empuñadura adicional 3 montada en el aparato. Únicamente sujetar la herramienta eléctrica por las empuñaduras aisladas en caso de que el útil pudiera llegar a dañar un conductor oculto o el propio cable de red del aparato.

El contacto con un conductor portador de tensión pone bajo tensión las partes metálicas del aparato pudiendo causar una descarga al usuario.

• Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local.

El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales o una sacudida eléctrica.

Al trabajar con discos de desbastar o tronzar debe emplearse la caperuza protectora 6. En caso de aplicar el plato lijador de goma 13 o el cepillo de vaso 16/cepillo de disco/disco lijador segmentado es recomendable utilizar la protección para las manos 12 (accesorio especial). Al trabajar piedra, emplear un sistema de aspiración de polvo. El aspirador debe estar homologado para aspirar polvo de piedra. Al tronzar piedra debe utilizarse un soporte guía. No deben trabajarse materiales que contengan amianto. - Emplear solamente útiles de amolar cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato. Comprobar los útiles de amolar antes de su uso. El útil de amolar debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba dejándolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles de amolar si están dañados, si giran de forma descentrada o vibran.

Proteggere l'utensile di molatura da urti, colpi e grasso. Avvicinare l'apparecchio al pezzo solo quando è collegato. - Tenere le mani lontane dagli utensili di molatura in funzione. - Rispettare il senso di rotazione. Tenere sempre l'apparecchio in modo che le scintille e le particelle prodotte durante il lavoro vengano proiettate in direzione opposta al corpo. Durante la levigatura dei metalli si producono scintille. Fare attenzione che non vengano proiettate contro persone. A causa del pericolo di incendio, non devono trovarsi materiali infiammabili nelle vicinanze (area di portata delle scintille). Prestare attenzione quando si eseguono scanalature, ad es. in pareti portanti: vedere "Indicazioni relative alla statica". Se il disco troncatore si blocca improvvisamente, si ottiene una coppia di reazione brusca sull'apparecchio. In questi casi, spegnere immediatamente l'apparecchio. Considerare le dimensioni dei dischi di molatura. Il diametro del foro deve essere adeguato alla flangia di supporto 8 (M 14), 19 (M 10). Non utilizzare riduzioni o adattatori. - Non impiegare mai i dischi tronca per sgrossare. Non esercitare una forza laterale sui dischi tronca. Attenersi alle istruzioni del produttore per il montaggio e l'uso dell'utensile di molatura. ■Attenzione! Il disco continua a girare per inerzia prima di spegnere l'apparecchio. Non fissare l'apparecchio in una morsa. - Non permettere mai ai bambini di usare l'apparecchio. Bosch può garantire il corretto funzionamento dell'apparecchio solo se si utilizzano gli accessori originali previsti.

Indicazioni relative alla statica

Le scanalature in pareti portanti devono essere eseguite secondo la norma DIN 1053 parte 1, oppure secondo le disposizioni specifiche di ogni paese.

È indispensabile attenersi a queste disposizioni. Prima di iniziare il lavoro, consultare il capocantiere, l'architetto o i responsabili della direzione dei lavori.

Montaggio dei dispositivi di protezione

• Prima di qualsiasi intervento sull'apparecchio, estrarre la spina dalla presa di corrente.

Cappa di protezione

Per lavorare con dischi di sgrossatura o troncatura, utilizzare la cappa di protezione 6.

Allentare la leva di fissaggio 7.

Montare la cappa di protezione 6 sul collo del mandrino secondo la figura. Le sporgenze di codifica della cappa di protezione devono coincidere con le scanalature corrispondenti sul collo del mandrino.

Premere la cappa di protezione sul collo del mandrino finché il collare della cappa di protezione non si appoggia alla flangia dell'apparecchio e le sporgenze di codifica siano alloggiate nella scanalatura anulare del collo del mandrino.

Ruotare in senso antiorario la cappa di protezione 6 nella posizione di lavoro desiderata.

Regolare la cappa di protezione 6 in modo che le scintille non vengano proiettate verso l'operatore.

Nota: Le sporgenze di codifica della cappa di protezione 6 assicurano il montaggio della cappa di protezione adatta al tipo di apparecchio.

Il montaggio si esegue procedendo in ordine inverso.

Impugnatura supplementare

Lavorare sempre con l'impugnatura supplementare 3 montata sull'apparecchio.

Avvitare l'impugnatura supplementare 3 a destra o a sinistra della testa dell'apparecchio a seconda del lavoro da eseguire.

Impugnatura supplementare antivibrazioni

VIBRATION CONTROL

L'impugnatura supplementare è realizzata in un materiale speciale che attenua le vibrazioni, consentendo di lavorare in modo più comodo e sicuro.

Non apportare alcuna modifica all'impugnatura supplementare.

Non continuare a utilizzare un'impugnatura supplementare se è danneggiata.

Protezione per le mani

In caso di utilizzo del platorello di gomma 13 o della spazzola a tazza 16/spazzola a disco/disco abrasivo segmentato, si consiglia di montare la protezione per le mani 12 (accessorio speciale). La protezione per le mani 12 si fissa insieme all'impugnatura supplementare 3.

Montaggio degli utensili abrasivi

Prima di qualsiasi intervento sull'apparecchio, estrarre la spina dalla presa di corrente.

Utilizzare esclusivamente utensili abrasivi la cui velocità ammissibile sia almeno uguale alla velocità a vuoto dell'apparecchio.

I dischi da sbozzare e da troncare possono raggiungere temperature molto elevate durante il lavoro; attendere che si raffreddino prima di toccarli.

Pulire il mandrino portamola e tutte le parti da montare. Per serrare e allentare gli utensili abrasivi, trattenere il mandrino portamola 5 premendo il pulsante di blocco del mandrino 4.

Azionare il pulsante di blocco del mandrino 4 solo con il mandrino portamola fermo!

Dischi per sgrossatura/troncatura

Rispettare le dimensioni dei dischi abrasivi. Il diametro del foro deve essere adatto alla flangia di supporto 8 (M 14), 19 (M 10). Non utilizzare riduzioni o adattatori.

Durante il montaggio di dischi da troncatura diamantati, prestare attenzione che la freccia del senso di rotazione del disco da troncatura diamantato coincida con il senso di rotazione dell'apparecchio (freccia del senso di rotazione sulla testa dell'apparecchio).

Eseguire il montaggio secondo il foglio illustrato.

Avvitare il dado di fissaggio 10 e serrarlo con la chiave a due perni (vedere paragrafo "Dado di fissaggio rapido").

Flangia di supporto per mandrino portamola M 14

Il collare di centraggio della flangia di supporto 8 presenta una guarnizione anulare (pezzo in plastica).

Se la guarnizione anulare manca o è danneggiata, è indispensabile montare una nuova guarnizione (n. d'ordine 1600 210 039) prima di impiegare la flangia di supporto 8.

Flangia di supporto per mandrino portamola M 10

La flangia di supporto 19 può essere impiegata su entrambi i lati. Se utilizzata con dischi da troncatura diamantati, deve essere montata ruotata di 180° sul mandrino portamola 5.

Il foro del disco da troncatura diamantato (Ø 20 mm) deve adattarsi senza gioco sul collare di centraggio della flangia di supporto 19.

Non utilizzare riduzioni o adattatori.

Dopo il montaggio dell'utensile abrasivo, verificare che sia montato correttamente e che giri senza strisciare, prima di collegare l'apparecchio.

Disco abrasivo segmentato (platorello abrasivo in fibra)

per albero filettato con filettatura M 14)

Per alcune applicazioni è necessario smontare il cappuccio protettivo 6 e montare la protezione per le mani 12. Montare la flangia di supporto speciale 8 (accessorio speciale, n. d'ordine 2 605 703 028) e il disco abrasivo segmentato sull'albero portamola 5. Avvitare il dado di fissaggio 10 e serrarlo con la chiave a due perni.

Platorello abrasivo in gomma 13

Per alcune applicazioni è necessario smontare il cappuccio protettivo 6 e montare la protezione per le mani 12.

Eseguire il montaggio secondo il foglio illustrato.

Avvitare il dado tenditore 15 e serrarlo con la chiave a due perni.

Spazzola a tazza 16/spazzola a disco

per albero filettato con filettatura M 14)

Per alcune applicazioni è necessario smontare il cappuccio protettivo 6 e montare la protezione per le mani 12.

L'utensile deve poter essere avvitato a una profondità sufficiente sull'albero portamola 5, in modo da appoggiarsi saldamente contro la flangia dell'albero o trovarsi alla fine della filettatura dell'albero. Serrare l'utensile con la chiave fissa.

Tuerca de fijación

parahusillo con rosca M 14)

En lugar de la tuercia de fijacion 10 pueda emplearse la tuercia de fijacion rapiida 11 (accesorio especial). Los utiles de amolar coulden montarse先进技术 sin precisar unutil adiconal. La tuerca de fijación rápida 11 debe emplearse solamente en discos de desbastar/ tronzar.

Utilizar únicamente una tuerca de fijación Al montar la tuerca, prestar atencion a que la cara quekea la inscripction no asiente sobre el disco de amolar;la flecha debe entrainarse ademas sobre lamarca indices 20.  Retener el husillo portamuelas presionnando el boton de bloqueo del husillo 4. Apretar la tuerca de fijacion rapiida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.  Una tuercar de fijacion rapa sin dañar,correctamente montada,sedea aflojar amano girando el anillo moleteado en sentido contrario a las agujas del reoj. No intentar aflojar nunca con una tenaza una tuerca de fijacion=rapida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes según se muestra en la figura.

Átres admisibles

Puede emplearse todos los útiles Mentionados en estas instrucciones de manejo. Las revoluciones [min-1] o velocidad periférica [m/s] admisibles en los utiles deben corresponder, como minimo, a los valuesindicados en la tabla. Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los utiles.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Puesta en servicios

Cerciorarse de que la tension de la red sea correcta: La tension de la fuente de energia debe coincidir con lasindicaciones en la placadecaracteristicadesaparato.Los aparatos marcados con 230V 能把Funcionar también a 220V

Conexión y desconexión

Para la puesta en marcha del aparato desplazar hacia adelante el interruptor de connexion/descnexion 1. Para enclavar el interruptor de connexion/descnexion 1 presionarlo adelante hasta enclavarlo. Para desconectar el aparato soltar, o presionar atrás si se enquirytra enclavado, el interruptor de connexion/desconexión 1.

jFuncionamento de prueba!

Comprobar los utiles de amolar antes de su uso. Elutildeamolardebeestperfectamente montado ydebegirarsin rozar en ningunlado.Efectuar unfuncionamento de prueba dejandolo girar envacio durante 30segundos comominimo.Noutilizar los utiles de amolar si estan dañados,si girande forma descentrada o vibran.

Electrónica Constante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La electrónica Constante mantiene practicamente iguales las revoluciones en vacío y bajo carga, garantizando asi un rendimiento de trabajo constante.

Protección contra sobrecarga (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

En caso de sobrecargarse el motor, este se detiene. Descargar inmediamente el aparato ydeojarlo funcionar en vacio a revoluciones maximas durante aprox. 30 segundos para enfiarlo.

Preselección de revoluciones (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preseccionar las revolucionesrequireidas con la rueda deajuste 2 segunindicaciones en la tabla que figura bajo "Caracteristicas先进技术"(valores orientativos).

Instrucciones de trabajo

Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso. ■ No solicitar el aparato deundry que Ilegue a detenerse. - Los discos de desbastar y de tronzar能把 alcanzar temperatas muy elevadas al trabajo; espere hasta que se enfrén antes de tocarlos.

Desbastado

 Con ángulos de ataque de 30° a 40° se obtiene el mejor的结果ado al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentimiento excessivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.  Jamás deben usarse discos tronzadores para desbastar.

Disco lijador segmentado (plato pulidor de fibra)

Con el disco lijador segmentado (accesorio especial)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadores, teneran un nivel de ruido menor, y calientan menos la pieza al trabajo.

Tronzado

 Al tronzar, el disco no debe presionnarse excesivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajo. No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.  Al tronzar es importante que el sentido de avance de laquina sea el correcto. El aparato debuguiarse siempre acontramarcha, júnunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente. Al tronzar perfiles y tubos rectangulares se recomienda起初 el corte por el loro mas estrecho.

Tronzado de piedra

El aparato debeutilizarse solamente para el tronzado y amolado en seco. Se recomienda utiliser un disco tronzador diamantado. Para averitar que el aparato se ladee, emplear el soporte guia 17 con una caperuza protectora de aspiracion especial. Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.  El aspiradoribeestar homologado para succionarpolvo de piedra. Bosch le offre el aspirador adecuado. Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo. Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajo (figura). Al tronzar materiales muyuros, p. ej. hormigon con un alto contenido de áridos, puedaURTAR a sobrecalentarse el disco trzonzador diamantado llgando incluoso dañarse. Esto se manifiesta por una corona de chispas en el perimetro del disco trzonzador diamantado. En these casos debe interruptirse el procesode trzonado para enfiar el disco trzonador diamantado dejandolo funciona brevemente sin carga a las revoluciones en vacio. Tanto una disminución considerable en la progrégion del trabajo como una corona de chispas en el perimetro del disco tronzador diamantado son sintomas de que el disco está meltado. Este puede reaffilarse efectuando uno cortes en material abrasivo (p. ej. en arenisca calcarea).

Mantenimiento y limpieza

- Antes de cualquier Manipulación en el aparato extraer el enchufe de la red.

 Mantener siempre limpios el aparato y las rejillas de refrigeracion para poder trabajo con seguridad.  En casoes especialies peutecorrir que se acumule polvo metalico susceptible de conducir electricidad en el interior del aparato. Ellepuedlegar a mermar la proteccion deaislamento del aparato.Enesticos casese recomienda la aplicacion de un equipo de aspiracion estacionario,soplar frencuentamente las rejillas de refrigeracion, e intercalarun fusible diferencial. Si a pesar de los esmerados procesos de fabricación y control, el aparato隐身ase a averiarse, la reparacióndeferá encargarse a un taller de service autorizado para herramentas electricas Bosch. Al realizar consultas o Solicitar piezas de repuesto, es imprescindible indicar sempre el numero de pedido de 10 digitos que figura en la placac de caracteristicas del aparato.

Protección del medio ambiente


Recupero di materie prime invece di produrre rifiuti

El aparato, los accesos y el embalaje debieran someterse a un proceso de recuperacion que respepe el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilizacion de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Servizio tecnico e assistenza clienti

I disegni esplosi e le informazioni sui pezzi di ricambio sono disponibili su internet all'indirizzo:

www.bosch-pt.com

Spagna

Robert Bosch España, S.A. Departamento de ventas Herramientos Eléctricas C/Hermanos Garcia Noblejas, 19 28037 Madrid Aesoramento al cliente... [phone] Fax. [phone]

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 +58 (0)2 / 207 45 11

Messico

Robert Bosch S.A. de C.V. Interior: +52 (0)1 / 800 627 1286 D.F.: +52 (0)1 / 52 84 30 62 E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atencion al Cliente +54 (0)810 / 555 2020 E-Mail: [e-mail]

Perù

Autorex Peruana S.A. Republca de Panama 4045, Lima 34 +51 (0)1 / 475-5453 E-Mail: [e-mail]

Cile

EMASA S.A. Irrarrazaval 259 - Nuña Santiago +56 (0)2 / 520 3100 E-Mail: [e-mail]

Dichiarazione di conformità

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado el derecho de modificaciones Dados&Tecnicosdoaparelho

Rebarbadora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
N° de encomenda		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potência nominal observada *	[W]	700	720	720	720
Potênciautil *	[W]	390	400	400	400
Rotações em vazio	[miñ-1]	11 000	11 000	11 000	11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	100	115	125
Rosca de veio de rectificacao		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Pré-Seleção de número de rotação		-	-	-	-
Peso (sem accesário), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		☐ / II	☐ / II	☐ / II	☐ / II

Rebarbadora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
N° de encomenda		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potência nominalabsorvida*	[W]	720	800	850	900
Potênciautil*	[W]	400	420	430	440
Rotações em vazio	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	125	125	125
Rosca de veio derectuição		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Pré-Seleção de númerode rotação		-	●	●	●
Peso(sem accessibility), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		[II / II]	[II / II]	[II / II]	[II / II]

Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas pode variar. * As indicações vale para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos especialicos de páises. Pre-selectação de número de rotação ( Tipo CE)

Material	Aplicação	Ferramenta	Roda de ajuste
Plástico	Polir	Boina de lă de codeiro	1
	Lixamento fino	Disco de feltro para polir	1
Metal	Lixamento fino	Disco de pano para polir	1
	Retirar tinta	Lixa	2-3
Madeira, metal	Escovas, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4-6
Metal	Desbastar	Disco de desbastar	6
Pedra*	Cortar*	Disco de corte e carril de guia	6

* Apenas é permitidoURTar pedrasutilizando o carril de guia (accessorio).

Uso conforme alle disposizioni

O aparelho é determinado paraURTar,desbastare escovar materiais de metal e de pedra,semutilizar agua.ParaURTar pedras é necessarioutilizar um carril de guia. No caso de aparhos commando electrónico: Com ferramentas abrasivas admissível, también é possível utiliser o aparheiro para lixar e polir.

Informazioni su rumore e vibrazioni

Valores de medida de acordo com EN 50 144. O nível de ruído avaliado A do aparecido é típica-mente: Nível de pressão acústica 88 dB (A). Nível de potência acústica 101 dB (A). Utilize protectores auriculares! A aceleração avaliada é típamente de 5,0 m/s². Utilizando o punho adicular com amortecimento de vibrações, a vibração da maior e do braço no punho adicular é normalmente inferior à 2,5 m/s².

Componenti dell'apparecchio

1 Interruptor de ligar/desligar 2 Rodela de ajuste do numero de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Punho adicional 4 Tecla de trabajo de veio 5 Veio de rectificacao 6 Capa de proteção 7 Alavanca de aperto 8 Flange de admissão (no caso do veio de rectificacao M 14 com O-Ring) 9 disco de desbastar/cortar* 10 Porca de aperto 11 Porca de aperto rápido SDS- li (para veio de rectificação M 14)* 12 Proteção para as mãos* 13 Prato de lixar de borracha* 14 Lixa* 15 Porca redonda* 16 Escova tipo tacho* 17 Carril de guia com capa de aspiração* 18 disco de diamante paraURTar* 19 Flange de admissão M 10 * Os acessórios ilustrados e descriços nas instruções de service não sempre são abrangidos pelo Conjunto de fornecimento!

Per la vostra sicurezza

 Um trabajo seguro com o aparvelso sepossible antes ter sidopletamente as instruções de的服务o e as indications de segurarca e antes observar rigorosamente as指示asnelas conti das. Adicionalmente deverá seguir as indicações gerais de segança que se encontrar no caderno em anexo. Uma instruição pratica évantajosa. - Usar oculos de proteção e proteção para os ouvidos. Para a sua segurar, use)??. Utensildos de segurar persona, como por;. exemplo luvas de protecao, sapatos firmes e robustos, capacete e avental. - Durante o trabalho são produzidos pós que podem ser nocivos à saude, inflamáveis ou explosivos. São necessarias medidas de proteção adequadas. Por exemple: Alguns pos são considerados cancerígenos. Utilize uma apropriada aspiração de po/aparas e use uma máscara de proteção contra po. Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, quando misturas de material são extremamente perigosas. Cas o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Jamais utilizez o aparelho com um cabo danificado. Aparelhos realizados ao ar livre devem ser connectados atraves de um interruptor de protecao contra corrente residual com uma corrente de activacao de no maximo 30mA .Nao utilizez o aparelho na chuve ou em ambientes humidos. Ao travaçar com o aparecido, segure-o sempre com às vezes e mantenha uma posicao firme. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a maior. Conduzir o cabo sempre por detrás daquina. - Sempre desligar o aparelho antes de deposita-la e aguardar até que o aparelho pare completeness. No caso de falha de corrente ou se ffor puxada a toma de corrente,deera destravar imeditamente o interruptor de ligar/desligar e colocar na posicao desligada. Isto evita um novo arranque involuntario. O aparelho só deve ser utilisé para cortes a seco/polimento a seco. O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Apenas segurar a ferramenta eletrica pelas superficies de manuseio isoladas, caso a ferramenta deutilização possa entrada em contacto comuma tubulação escondida no muramento ou o padrão cabo eletrico. Ocontactocomumcaboqueconduztensao eletrica, colocarasyobtensaoaspartedes metalexpostadasferramentapeodelevara umchoqueeletrico. Utilize aparehos detectives痫pos para detectar cabos de alimentacao ou peça apoio da suairma de abastecimento. Ocontactocomcabsolectricospodeprovocarincendioechoqueelectrico.Odano deuma linhagaspoledevarumaexplosao. Uma perfuraçãodeum tubo deágua provocam dano material ou pode provocar umchoqueelectrico. Paraetrabalhos com discos de desbastar ou de cortar, e necessario que a capa de protecao 6 esteja montada. Paraetrabalhos com o prato de lixar de borracha 13 ou com a mosto tipo tacho 16/escova de disco/disco abrasivo em leque, e recomendavel montar a protecao para mao 12 (accessorio). Use una aspiração a vácuo para pó de pedras ao trabalho com as tais. O aspirador de pô deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras. - Materiais que contentem amiente não devem ser trathestados. - Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum não alto como o número de rotações em vazio do aparecido. - Controlar as ferramentas abrasivas antes da'utilisation. A ferramenta abrasiva deve estar perfeitamente montada e deve poder girar livrente. Realizar um funcionaamento de ensao semarga, durante no-minimo 30 segundos. Ferramentas abrasivas danificadas, descentras ou vibrantes não devem serutilizadas. Proteger as ferramentas abrasivas contra golpes, trepidações e gordura. Socontactarpecaasertrabalhada quando oaparelhojáestiverligado. - Não toque nas ferramentas abrasivas em rotação. - Observar o sentido de rotação. Sempre segurar o aparecido de forma que faíças ou pô de lixar você para longe do corpo. Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incência, não devem encontrar-se materiais inflamáveis nas proximidades (área de vôo de faíscas). Cuido aoAbrir cavidades p.ex.em paredes portantes:Veja asindicacoes sobre a estatica. O aparelho reage com movimientos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imeditamente. - Observar as dimensoes dos discos abrasivos. O diametro do orificio deve fazer-se a flange de admissao 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. - Jamalis utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte. Observe as indentações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva. Cuido! A lixa funciona por inercia après deslugar o aparelho. - Não fixar o aparecido com um torno de bancada. - Jamalisdeeraprimitirecriançasutilizem esteaparelho. A Boschsolepoadesegurarumfunacionamentoperfeito doaparelho,separaesteaparelho foramutilizadosccessóriosoriginaisprevistospara tal.

Indicazioni sull'elettrostatica

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as dispositions do respectivo País. É imprescindivel seguir estas directivas. Antes de iniciar o trabajo, deverá consultar o especialista em estática, o arquitecto ou os responsaveis pela ora.

Montare i dispositivi di protezione

- Tirar a性和tomada antes do todos os travailhos no aparecido.

Cappa di protezione

Paraeworkos com discos de desbastar ou de cortar, é necessario que a capa de protecão 6 esteja montada. Abrir a alavanca de aperto 7. Colocar a capa de proteção 6 sobre a garganta do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de proteção devem coincidar com os respectivos entalhes na garganta do fuso.  Pressionar a capa de proteção sobre a garganta do fuso, às que o colar da capa de proteção está apoiado na flange do aparelho e os rassaltos de codificação engatem na ranhura da garganta do fuso.  Girar a capa de proteção 6 no sentido contrário dos ponteiros do relógio, para a posicao necessaria (posicao de trabalho). Ajustar a capa de proteção 6, de modo que seja的概率 um voho de fazer na direcção do operador. Indicação: Ocame de codificacao na capa de protecao 6 assegura,que apenas sera possivel montaruma capa de protecao apropriadapara este tipo de aparelho. Para desmontar,deeraproceder na sequencia invertida.

Impugnatura supplementare

O punho adicondional 3 deve ser montado durante todos os lavorhos com o aparelho. Aparafusar o punho adiconal 3 de acordo com as indications de trabajo, no lado direito ou esqueido daanela do aparelho.

Impugnatura supplementare con assorbimento delle vibrazioni

VIBRATION CONTROL

O punho adicular com atenuacao de vibracao possibita um trabalho com poucas vibrações e portanto comfortsel e seguro. Não realizar nenhum tipo de alteracao no punho adicular. Não continua a utilizear um punho adicional que esteja danificado.

Protezione per le mani

Para lavoros com o prato de lixar de borra cha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a proteção para mões 12 (acessoó). A proteção para mões 12 é fixada com o punho adicional 3.

Montare gli utensili abrasivi

- Tirar a性和tomada antes do todos os** trabalhos no aparecido.  Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que sera no minimum tao alto como o número de rotações em vazio do aparelho. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arreçoam. - Limpar o veio de rectificacao e todas as peças a serem montadas. Para aperture e soltar as ferramentas abrasivas,deer fixar o veio de rectificacao 5 com a tecla de travamento de veio 4. Apenas acontear a tecla de trabajo de veio 4 com o veio de rectificacao parado!

Disco per sgrossare/tagliare

Observar as dimensoes dos discos abrasivos. O diametro do orificio deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. Aoutilizarum disco de diamante para cortar,observequea setade sentido de rotaçãodo disco de diamante para cortar,coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabela do aparelho). Informações sobre a montagem encontrar-se na páginacom figura. Desaparafusar a porca de aperto 10 e aperture com una chave de dois furos (veja trecho "Porca de aperto rápido").  Flange de admissão para veio de rectificacao M 14 Na flange de admissão 8 encontrar-se um O-Ring (peça de plástico) em torno da gola de centragem. Cas o O-Ring estiver faltando ou estiver danificado, sera imprescindivel substitui-lo (N° de encomenda 1600 210 039), antes de montar a flange de admissao 8.  Flange de admissão para veio de rectificacao M 10 A flange de admissao 19 pode serutiliza porambleos oslados.Para discos de corte de diamante,devestesteve ser girada por 180° e colocada sobre o voio de rectifica-cao5. O orificio do disco de corte de diamante (20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissao 19. Não utilizes peças de reducao ou adaptadores.  Após montar a ferramenta abrasiva, de-vero controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livrente.

Disco abrasivo a lamelle (piatto in tessuto abrasivo)

para veio de rectificacao M 14) De acordo com a aplicação,deeraretarapaca de proteção6 e montar a proteção para as mãos 12.Colocar a flange especial de admissao8 (accesso, n° de encomenda 2605703028)e o disco abrasivo em leque sobre o veio de rectificacao 5.Aparafasar porca de aperto 10apertar com a chave de dois furos.

Piatto abrasivo in gomma 13

De acordo com a aplicação,deerá retiring a capa de proteção 6 e montar a proteção para as mãos 12. Informações sobre a montagem encontrar-se na páginacom figura. Aparafusar porca redonda 15 e aperture a chave de dois furos.

Spazzola a tazza 16/spazzola a disco

para veio de rectificacao M 14) De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Deve ser possivel aparafusar a ferramenta abrasiva no veio de rectificacao 5, de modo que esteja firme na flange do veio de rectificacao na extremidade da rosca do veio de rectificacao. Apertar com a chave de forqueta.

Dado di serraggio rapido SDS-c/ijc

per albero di rettifica M 14

Em vez daorca de aperto 10, también pode ser realizada unaorca de aperto rápido 11 (accessorio).Desta forma también sera posível montar ferramentas abrasivas sem a necessidade deutilizar ferramentas.

Il dado di serraggio rapido 11 deve essere utilizzato solo per dischi da sgrossatura e taglio.

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não aparecem avarias. Ao aparafusar,deer observar que o lado com a descrição não melhor no sentido do disco abrasivo;a seta deve indicar no sentido da marca de indices 20.  Fixar o veio de rectificacao com a tecla de travamento deveio 4.Apertar a porca de aperto rapidogirando firmamente o disco abrasivo no sentido dos ponteiros do relógio.  Uma porca de aperto rápido que não aparesta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serijhado no sentido dos ponteiros do relógio. Jamais soltar com um alicate, uma porca de aperto rapiido que estiver emperrada, mas sim utiliser una chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.

Utensili abrasivi ammessi

Podem serutilizadastodasaferramentasbrasivasmentionadasnestainstrucao de service. O número de rotações admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder no minimo às indicações naabela. Por este motivo depearaspeede observarounulo de roacoes/velocidade circumferencial indicados na etiqueta da responsiva ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Colocação em estrutura

Tenha em atençao a tensione de rede: A tensiona fonte de corrente deve coincidir com as indicacoes no logotipo do aparelho. Aparelhos com a indicação de 230 V también poder ser operados com 220 V.

Ligar e desligar

Para colocar em funciona o aparecido,deeré empurar o interruptor de ligar/desligar 1 pararente. Para imobilizar o interruptor de ligar/desligar 1,deera pressioná-lo no lado da frente até que en-gate. Para desligar o aparelho,deer sahtar o interruptor de ligar/desligar 1 ou premir no lado deTRS.

Marcha de ensaio!

Controlar as ferramentas abrasivas antes da utilizesçao. A ferramenta abrasiva deve estar perfeitamente montada e deve ser girada livrente. Realizar um functiOnamento de ensaio semarga, durante no minimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes nao devem ser realizadas.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rotações quase que constantes durante a marcha em vazio e sob cargo e assegura uma potência de trabalho uniforme.

Proteção contra sobrecarga (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

O motor para no caso de sobrecarga. Neste caso,deer aliviar imeditamente o aparelho e permitir que arrefeca funciona com o maior numero de rotações e semarga durante aprox. 30segundos.

Pré-seleção do número de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Pre-selectionar o número de rotações necessário com a roda de ajuste 2, de acordo com aabela no trecho "Valores nominais do aparelho" (Valores de referencia).

Instruções para o trabalho

Fixar a peça a ser trabalhada, caso está não estiver firme devido ao seu peso inicial. O aparecido não deve ser demasiamente carregado, de modo que possa parar. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefecam.

Desbastar

 Com os ângulos de ataque de 30° a 40° , alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para Cá com pressão moderada. Desta forma o aparelho não se torna demasiamente quente, não muda de cor e não há sulcos na superficie do material.  Jamais utilize disco deURTAR para desbastar.

Disco abrasivo em leque (prato de tecido abrasivo)

Com o disco abrasivo em leque (accesso), também é possível travaíhar superficies onduladas e perfís (lixar contornos). Discos abrasivos em leque possuem uma durabitidade bem maior do que lixas, um[nével de ruido e temperatas de lixamento mais baixas.

Cortar

 Ao cortar, não deverá premir, empeñrar nem oscilar. Trabalhar com um avanco moderado e adaptado ao material a ser trabalhado. Não travar discos abrasivos de corte, premindo-os lateramente.  Importante, e o sentido no qual é cortado. O aparelho deve sempre travaíhar na rotação antagonaista; portanto não movimento o aparelho na outra direção! Caso contrário há perigo, de que o aparelho está premido incontrolamente para fora do corte. Ao cortar perfis e tubos rectangulares,deeraco meecar o trabajo de preferencia peloazo.

Cortar pedras

O aparelho só deve ser utilizado para cortes a seco/polimento a seco. De preferência utilizes um disco de corte de diamante. Para não emperrar,deeráutilizarocarril de guia 17 com a capa de proteção para aspiço. Apenas operar o aparecido com a respiração de po. Além distodeervausarumamascaraedprotecçãocontrapo.  O aspirador de pó deve ser homologado para a aspiração de pós de pedras. A Bosch ofere aspiradores apropriados. Ligar o aparelho e apoiar com o lado darente do carril de guia sobre a peça a ser trabalhada. Conduzir o aparelho com avanco moderado e adaptado ao material a ser travahado (figura). Ao cortar materiais extremamente duros, p. ex. betão com alto teor de silex, pode ser que o disco de diamante para cortar se sobraqueça e sera danificado. Se este for o caso, poderá notar uma coroa de faíças em volta do disco de diamante para cortar. Neste caso devaray interrormper imeditamente oprocesso de corte e permitir que o disco de diamente paraURTARrefecafunctionando durante curto tempo commaximo numero de rotaçõese semcarga. Uma sensivel reducao da potencia de travailho e uma coroa de faicas são sinais de que o disco de diamante paraURTar está cego. Este pode ser afiado atraves de curtos cortes em material abrasivo (p.ex. arenito calcario).

Manutenção e conservação

Tirar a ficha da tomada antes de qualquer trabalho no aparelho.

 Sempre manter o aparelho e as aberturas de ventilacao limpas, para travailhar bem e de forma segura.  No caso de extremas condições de aplicação, pode depositar-se épç conductivo no interior do aparelho. O isolamento de proteção do aparelho pode ser prejudicado. Nestes casos é recomendável a utilização de um equipamento estacionário de aspiração, soprar repetidamente as abertas de ventilação e intercalar um interruptor de proteção contra corrente de falha (Fl). Caso o aparelho venha a partirar falhas, apesar de cuidadosos processos de fabricacao e de controlo de qualidade, deve ser reparado em um service专业技术 autorizzato para aparhos electricos Bosch. No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Proteção do meio ambiente


Reciclagem de matérias-primas em vez de eliminação de lixo

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica. Estas instruções foram manufacturas com pa- pel reciclável isento de cloro. Para efeitos de una reciclagem especialica, as peças de plácico disponem de una respectiva marca.

Servizio

Desenhos e informacoes a respeito das peças sobressalentes encontrar-se em: www.bosch-pt.com

Portogallo

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa +351 21/850000 Fax. [phone]

Brasile

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas 0800/7045446 E-Mail: [e-mail]

C (Dichiarazione di conformità)

Declaramos sob{nossa exclusiva responsabilitdade que este produits cumpre as seguintes normas ou documents normativos: EN 50 144 conforme as dispositions das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Dati tecnici

Smerigliatrice angolare		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Codice di ordinazione		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potenza assorbita nominale*	[W]	700	720	720	720
Potenza resa*	[W]	390	400	400	400
Numero di giri a vuoto	[g/min]	11 000	11 000	11 000	11 000
Mole abrasive Ø, mass.	[mm]	115/125	100	115	125
Attacco alberino filetatto		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Preselezione numero di giri		-	-	-	-
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Smerigliatrice angolare		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Codice di ordinazione		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potenza assorbita nominale*	[W]	720	800	850	900
Potenza resa*	[W]	400	420	430	440
Numero di giri a vuoto	[g/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Mole abrasive Ø, mass.	[mm]	115/125	125	125	125
Attacco alberino filetatto		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Preselezione numero di giri		-	●	●	●
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di tenerere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole machine possono variare. * Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Preselezione numero di giri (Tipo CE)

Materialie	Applicazione	Utensile	Rotellina
Materia plastica	Lucidatura	Cuffia in pelle d'agnello	1
	Smerigliatura fine	Disco di lucidatura in feltro	1
Metallo	Smerigliatura fine	Disco in panno	1
	Togliere vernici	Foglio abrasivo	2-3
Legno, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, pietra	Levigare	Disco abrasivo	4-6
Metallo	Sgrossare	Disco da sgrosso	6
Pietra*	Troncatura*	Mola abrasiva da taglio diritto slitta di guida	6

*La troncatura di materiale pietroso più essere realizzata esclusivamente utilizzatoanche la slitta di guida (accessorio opzionale).

Uso conforme alle norme

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzato una slitta di guida. Per macchine con dato elettronico:utilizzato utensili abrasivi specificatamente ammessi, la macchina cui si èsso impiegata anche per lavori di levigatura e di lucidatura.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 50 144. La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A). Utilizzare le cuffie di protezione! L'accelerazione misurata raggiunge di solito il valore di 5,0 m/s². Utilizzato l'impugnatura supplementare antivibrazioni, la vibratione mano-braccio all'impugnatura supplementare è tipicamente minore di 2,5 m/s².

Elementi della macchina

1 Interruttore di avvio/arresto 2 Rotellina di selezione numero giri (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di bloccaggio dell'alberino 5 Mandrino portamola 6 Calotta di protezione 7 Levetta di fissaggio 8 Flangia (in caso di mandrino portamola M 14 con anello O) 9 Mola abrasiva da sgrosso e taglio* 10 Dado di serraggio 11 Dado di serraggio rapido SDS-clip (per fillettatura alberino M 14)* 12 Protezione per le mani* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Slitta di guida con coperchio aspirazione* 18 Mola da taglio diamantata* 19 Flangia M 10 * Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

 Épossiblelavorareconla macchina sensa incorrerein pericoli soltanto停下来 letto complemente leistruzioni per l'uso e l'opuscolo avvertenze per la sicurezza e seguendo rigorosa mente le istruzioni in essi continue. Inoltre vanno rispectateanchelegenerali istruzioni di sicurezza riportare nell'opuscolo allegato. Fatevi struire praticamente prima di passare all'operazione pratica. Portare occhiali e cuffie di protezione. Per motivi di sicurezza, sare bene indossare anche dell'ulteriore equipaggiamento protet-tivo come guanti protettivi, calzatura robusta, casco e grembiule. Le polveri che si producono durante le operazioni di lavoro possono essere dannose alla salute, infiammabili oppure explosive. è necessario prendere adequate misure di protezione. Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un'adatta aspirazione polvere/asperazione trucoli e portare la maschera di protezione contro la polvere. La polvere da metallo leggero può prendere fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolaremente pericolosi. Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina alla presa. Mai utilizzare la macchina con un cavo danneggiato. ■ Collegare le macchine che vengono utilizzate all'esternoattraverso un interruptore di sicurezza per correnti di guasto (Fl) con una corrente di disinnesto di massimo 30mA .La macchina non cui oso essereutilizzata ne in caso di pioggia ne in caso di ambiente bagnato. - Durante le operazioni di lavoro è necessario tenera la macchina sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Far passare sempre il cavo sul lato posteriore della macchina. - Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sare fermata Completely. In caso di mancanza di corrente oppure estrado la spina della corrente di rete, sbloccare immediatamente l'interruttore di avvio/arresto e metterlo nella posizione di arresto. In quello modo si impedisce un riavviamento involontario della macchina. La macchina può essere utilizzata esclusamente per la smerigliatura a secco. - Durante tutte le operazioni di lavoro con la macchina è indispensable che sia montata l'impugnatura supplementare 3. - Quando vi è il pericolò che l'utensile ad in- nesto possa incontrare una linea nascosta oppureanche il proprio cavo di rete,after- rare l'elettROUTENSILE tenendolo esclusivamente con le mani sulle impugnature isolate. Un contatto con una linea portatrice di tensione può mettere molto tensione le parti in metallo della macchina e provocare quando una scossa elettrica. Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sua montata la calotta di protezione 6. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). In caso di lavorazione di materiale pietroso utilizzare l'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Per eseguire tagli su pietra è obblatorioio utilizzato una slitta di guida. Non è permessa la lavorazione di materiali contententi amianto. Utilizzato esclusivamente utensili abrasivi con un numero di giri amesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corda di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano. Proteggere l'utensile abrasivo da urti, colpi e grasso. La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento. Non avvincare mai le mani ad utensili ad innesto ancor in rotazione. ■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scinttile oppure la polvere di abrasione sia diretta in direzione opposa a quella del corpo. Levigando metalli si provoca una scia di scinttile. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali inflammabili. ■ Attenzione in caso di fessure p. es. in pareti: portanti: vindere leindicazioni relative alla statica. In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina. Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. ■ Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale. Rispettare leindicazioni della casa costruttrice relative al montaggio ed all'applicazione dell'utensile abrasivo. ■ Attenzione! Disinserendo la macchina, l'uten-sile abrasivo continua a girare ancora. Non bloccare la macchina nella morsa a vite. ■ Mai permettere a bambini di utilizzato la machine. La Boschcouldarantireunperfettungonzian-mentationdalmachina sotanto se vengonoutilizzatiaccessorioriginalispecificatamenteprevisti perquestamachchina.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese. Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l'ingegnere calculatore o l'architetto responsabile oppure chi di competenza.

Montaggio del dispositivo di protezione

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Calotta di protezione

In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sia montata la calotta di protezione 6. Aprière la levetta di fissaggio 7. Applicare la calotta di protezione 6 della figura rispettivamente sul collare alberino della testa dell'elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.  Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.  Ruotare la calotta di protezione 6 in senso antiorario e portarla alla posizione necessaria (posizione di lavoro). Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'opereatore. Avvertenza: Camme codificatrici applicate alla calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sua adatta al tipo di macchina. Lo smontaggio avviene seguendo l'ordine inverso.

Impugnatura supplementare

- Durante tutte le operazioni di lavoro con la macchina è indispensable che sua montata l'impugnatura supplementare 3. A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 al lato destro od al lato sinistro della testa dell'elettroutensile.

Impugnatura supplementare antivibrazioni

VIBRATION CONTROL

L'impugnatura supplementare antivibrazioni permiette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.  Non eseguire nessun tipo di modifica all'impugnatura supplementare. Non continuare ad utilizzare un'impugnatura supplementare difettosa.

Protezione per le mani

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/ spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all'impugnatura supplementare 3.

Montare gli utensili abrasivi

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.  Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness. Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 4.

Attivare il tasto di bloccaggio del mandrino 4 solo quando l'albero è fermo!

Mola abrasiva da sgrosso e taglio

Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. Utilizzando una mola abrasiva diamantata da taglio diritto,fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Montaggio cfr. figura.

Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado di serraggio rapido»).

Flangia di alloggiamento per mandrino portamola M 14

Intorno al collare di centraggio nella flanggia di alloggiamento 8 si trova in serito un anello O (particolare in materia sintetico). In caso che I'anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente necessario sostiturlo (Codice di ordinazione 1600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

Flangia di alloggiamento per mandrino portamola M 10

La flangia 19 vuo essereutilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5. Il foro (0 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi nella gioco sul collare di centraggio della flangia di alloggiamento 19. Nonutilizzare mai né riduzioni ne adattatori.  Dopo aver eseguito il montaggio dell'utensile abrasivo e prima di insertire la macchina, controllare se l'utensile abrasivo sia stato montato correttamente e se possa ruotare alla impedimenti.

Disco lamellare (utensile lamellare)

(per fillettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. Appicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori.

Platorello in gomma 13

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Montaggio cfr. figura.

Avvitare il dato cilindrico 15 e stringere bene con la chiave a due fori.

Spazzola a tazza 16/spazzola piatta (a fili intrecciati)

(per filettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. L'utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sua perfettamente adiacente alla flangia del mandrino all'estremità della filettatura dell'alberino portamola. Serrare a fondotramite la chiave a due fori.

Dado a serraggio rapido SDS- liC

(per filettatura alberino M 14)

In sostituzione del dato di serraggio 10 può essere utilizzato il dato a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi sono più rispettoi, nonostasi di attrezzi. Il dato a serraggio rapido SDS-clic 11 può essere utilizzato esclusivamente per mola abrasiva da sgrosso e taglio. Utilizzare esclusivamente dadi a serraggio rapiido SDS-clic 11 che siano in perfetto stato. Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deveindicareindirezione della marca-tura di posizionamento 20.  Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 4. Serrare a fondo il dato di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.  Un dato di serraggio. rapido SDS-clic intatto e correttamente aplicato cui essere ruotato manually girando l'anello zigrinato in senso antio-rario. Mai cercare si sbloccare un dato di serraggio rapido SDS-clic con una tenaglia ma utilizes zare una chiave a due fori. Applicare la chiave a due fori come indicato nella figura.

Utensili abrasivi ammessi

Potranno essere impegati tutti gli utensili abrasivi riportati nelle presenti istruzioni per l'uso. La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati delve corrispondere al minimo ai valori riportati nella tabella. Per questo motivo è indispensableabile attenersi sempre al valore relativo al numero di giri ammessi/velocità perimetrale ammessa riportato sull'etichetta dell'utensile abrasivo.

	mass. [mm]		[mm] d	[g/min]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in servizio

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le machine con l'indicazione di 230V possono essere collegiate anche alla rete di 220V .

Avvio/arresto

Per la messa in esercizio della macchina spingere in avanti l'interrutture avvio/arresto 1. Per fissare in posizione premere l'interruttre di avvio/arresto 1 sulla parte anteriore sono allo scatto in posizione dello stesso. Per arrestare la macchina, rilasciare l'interrut-tore avvio/arresto 1, risp. premerlo sulla parte posteriore.

Prova!

Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi nella mettere la macchina sulla carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentrricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché costante il numero di giri sa in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Protezione contro sovraccarichi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Preselezione numero di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulleindicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Istruzioni per il lavoro

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso. Non sottoporre la macchina a carico tanto elevato da farla fermare. ■ Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness.

Lavori di sgrossatura

 Esegendo lavori di sgrossatura, i migliori risultati si raggiungono con un'angolatura di appostamento di 30° fino a 40° . In quello modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.  Maiutilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Disco lamellare (utensile lamellare)

Utilizzato dischi lamellari (accessorio opzionale) è possibile lavorareanche superfici convesse e profili (levigatura di forme). I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Troncare

 Durante l'opération di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderamente adattandosi al tipo di materiale in lavorazione. Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.  Importante e la direzione in cui si esgue l'operazione di troncatura. La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontratto. Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione transversale minore.

Troncatura di materiale pietroso

La macchina può essere utilizzata esclusivamente per la smerigliatura a secco. Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione. Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltreanche la maschera di protezione contro la polvere.  L'aspirapolvere deve essere adatto all'aspi razione di polvere minerera e disporre di ris spettiva omologa zione. Ilprogramma Bosch comprende aspiratori adatti. Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione. Operare con la macchina avanzando moderata-mente ed adattandosi al tipo di materiale in lavorazione (figura). Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata cui surriscaldarsi e cui essere danneggiata. Un chiaro indicate è una corona di scintille che si create intorno alla mola da taglio diamantata. In quello caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo sulla sottomorla a carico. Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

Manutenzione e pulizia

Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

 Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.  In condizioni estreme d'impiego, p. es. durante la lavorazione di metalli, nell'interno della macchina si può accumulare polvere conductrice. L'isolazione di protezione della macchina potrebbe risentirne. In queste casi è consigliabile utilizzato un impianto di aspirazione stazonario, soffiare spesso aria compressa sulle feritoe di ventilazione ed installare a monte un interruptore di sicurezza per correnti di guasto (F1). Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell'elettrotensile in caso di richieste o di ordinazione di pezzi di ricambio!

Misure ecologiche


Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Queste istruzioni sono stampate su carta riciclata sbiancata penza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Italia

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano 0 3902/3696663 Fax. [phone] FilodirettoconBosch:....+3902/3696314 www.Bosch.it

Svizzera

Servizio. +41 (0)1/8 47 16 16 Fax. [phone] Consulente per la clientela.... 0 800 55 11 55

C∈ Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Con riserva di modifiche Technische gegevens

Haakse slijpmachine		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opgenomen vermogen *	[W]	700	720	720	720
Afegeven vermogen *	[W]	390	400	400	400
Onbelast toerental	[mi:n-1]	11 000	11 000	11 000	11 000
Slijpschijf-Ø, max.	[mm]	115/125	100	115	125
Schroefdraaduitgaande as		M 14	M 10	M 14	M 14
Constant-electronic		-	-	-	-
Vooraf instelbaartoerental		-	-	-	-
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Haakse slijpmachine		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opgenomen vermogen *	[W]	720	800	850	900
Afegeven vermogen *	[W]	400	420	430	440
Onbelast toerental	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slijpschijf-Ø, max.	[mm]	115/125	125	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14
Constant-electronic		-	●	●	●
Vooraf instelbaartoerental		-	●	●	●
Gewicht(zonder toebehoren), ca. [kg]		1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken. * Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen können deze gevevens afwijken. Vooraf instelbaar toerental (Type CE)

Materialiaal	Toepassing	Gereedschap	Stelwiel
Kunststof	Polijsten	Lamsvel	1
	Fijn schuren	Viltpolijstschijf	1
Metaal	Fijn schuren	Polijstschijf	1
	Verf verwijderen	Schuurblad	2-3
Hout, metaal	Borstelen, ontroosten	Komstaalborstel, schuurblad	3
Metaal,steen	Slijpen	Slijpschijf	4-6
Metaal	Afbramen	Afbraamschijf	6
Steen*	Doorslijpen*	Doorsliipschijf en geleideslede	6

*Doorslijken van steen is alleen toegestaan met de geleideslede (toebehoren).

Uso conforme alla destinazione

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebrukt om te schuren en te polijsten.

Informazioni su rumore e vibrazioni

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Indossare protezioni per le orecchie.

De gewaardeerde versnelling bedraagt kenmer-kend 5,0m / s² Bij gebruik van de trillingsdempende extra handgreep zich de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Componenti della macchina

1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Extra handgreep 4 Blokkekernkop uitgaande as 5 Uitgaande as 6 Beschermkap 7 Spanhendel 8 Opnameflens (bij UITgaande as M 14 met O-ring) 9 Afbraam- of doorslijpschijf* 10 Spanmoer 11 Snelspanmoer SDS- 一 (vooruitgaande as M 14)* 12 Handbescherming* 13 Rubber steunschijf* 14 Schuurblad* 15 Ronde moer* 16 Komstaalborstel* 17 Geleideslede met afzig- en beschemkap* 18 Diamantdoorslijpschijf* 19 Opnameflens M 10 * In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht.altijd standardmeegeleverd.

Per la vostra sicurezza

 Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren. Draag een veiligheidsbril en gehoorbescherming. Draag voor uw veriligeid ook veriligeidsuitrusting zoals werkhandsschoenen, stevige schoenen, een helm en een schort. Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zichnoodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuging voor stof en spanen en draag een stofmasker. Stof van lichte metalen kan ontvammen of exploderen. Houd de werkomgeving algijd schoon,ondat materiaalmengsels bijzonder gevaarlijk zich. Raak de stroomkabel Niet aan indien deze tjdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de steker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis worden gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30mA Gebruik het gereedschap Niet in de regen of in een vochtige omgeving. Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand=kuntdoen. Voer de kabel altijd achterwaarts van de machine weg. Schakel de machine voor het neerleggen algtduitduit en wacht tot deze tot stilstand is gekomen. ■ Wonneer de stroom uitvalt of de stekker uit het stopcontact worden getrokken,要去 u de aan/uit-schakelaar onmiddelijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten. De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigien netsnoer kan raken. Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrivf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken. Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Geadviseerd worden om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. - Gebruik een stofafzuiigbing bij het bewerken van steen. De stofzuiger要去 zich goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het doorslijpen van steen. ■ Asbesthoudend material mag nicht worden bewerkt. - Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. ■ Controller lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 secon- den onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. ■ Bescherm het slijpgereedschap gegen slagen, stoten en vet. Beweeg de machine alleen ingeschakeld maar het werkstuk. Houd uw handen uit de buurt van rondraaiende slijpgereedschappen. Let op de draairichting. Houd de machine altejd zo vast dat vonden of slijpstof van het lichaam wegliegen. Bij het schuren van metalen ontstaan wegvliegende vonden. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar moot zich geen brandbare materiaielen in de buurt (plaats waar de vonden wegvliegen) bevinden. Voorzichtig bij het makeen van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten". ■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddelijkuit. Neem de afmetingen van de slijpschijven in acht. De gatdiameter要去 passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen redueerstukken of adapters. - Gebruik doorslijpschijven nooit om af te bra-men. Stel doorslijpschijven Niet bloot aan zijwaartse druk. Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap inRCT. Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog UIT. Span de machine nicht in een bankschroef. Laat kinderen de machine nooit gebruiken. Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Aspetti costruttivi

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Montaggio dei dispositivi di protezione

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Cappa di protezione

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschemkap 6 gemonteerd�. Open de spanhendel 7. Plaats de beschemkap 6 volgens de afbeelding op de ashals van de machine. De codeernokken van de beschemkap要去en overeenkomen met de bijbehorende uitsparingen van de ashals.  Duw de beschermkap op de ashals tot de kraag van de beschermkap gegen de flens van de machine zit en de codeernokken in de groef rondon de ashals vrijpen.  Draai de beschermkap 6 gegen de wijzers van de klok in de gewenste stand (werkstand). Stel de beschemkap 6 zo in dat het vliegen van vonken in de richting van de bediener worden voorkomen. Opmerking: Codeernokken op de beschemkap 6 zorgen ervoor dat alleen een bij dit type machine passende beschemkap kan worden gemonteerd. Demontage in omgekeerde volgorde.

Impugnatura supplementare

Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Schroef de extra handgreep 3 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Impugnatura supplementare antivibrazioni

VIBRAZIONE

CONTROLLO

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.  Verander de extra handgreep Niet. Gebruik een beschadigde extra handgreep nicht更是。

Protezione delle mani

Geadviseerd wordt om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de extra handgrep 3 bevestigd.

Montaggio degli utensili abrasivi

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.  Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld. ■ Reinig de uitgaande as en alle te monteren delen. Blokker de uitgaande as 5 met de blokkerknop 4 voor het vastspannen en losmaken van de slijpgereedschappen. Bedien de blokkeerknop 4 alleen wanner deuitgaande as stilstaat!

Disco abrasivo o da taglio

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters. Let er bij gelebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Per il montaggio, vedere la pagina con le figure.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer").

Flangia di serraggio per albero M 14

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst. Wanneer de O-ring ontbreekt of beschadigd is, moet deze beslist worden verrangen (bestelnr. 1600 210 039), voordat de opnameflens 8 gemonteerd worden.

Flangia di serraggio per albero M 10

De opnameflens 19 kan aan beiden zijden worden gezruikt. Voor diamantdor-slijpschijven要去 deze 180° gedraaid op de uitgaande as 5 worden geplaatst. Het boorgat van de diamantdoorslijpschijf ( 20mm) 要去zonder spelingspen op de centreerkaag van de opnameflens19. Gebruik geen reducerstukken of adapters.  Controleer voor de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Disco lamellare

(voir uitgaande as M 14) Afhankelijk van de toepassing=kunt u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Piatello di supporto in gomma 13

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Per il montaggio, vedere la pagina con le figure.

Schroef de ronde moer 15 op de uitgaande as en draai.Deze vast met de pensleutel.

Spazzola a tazza in acciaio 16 o spazzola piana in acciaio

(voir uitgaande as M 14) Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Het lijpgereedschap要去ver op de uitgaande as 5 kuren worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

Dado rapido SDS-c/ijc

(vedere albero M 14)

Inplaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gezruikt. De slijgpereedschappen konnen dan zonder hulpgereedschap worden gemonteerd.

Il dado rapido 11 può essere utilizzato solo per dischi abrasivi e da taglio.

Utilizzare solo un dado rapido 11 non danneggiato e in perfette condizioni.

Let er bij het vastschroeven op dat de zijde met het opschrift Niet waar de slijpschijf wijst. De pijl moet waar de indexmarkering 20 wijzen.  Blokker de uitgaande as met deblokkkeerknop 4. Draai de snelspanmoer vast door deslijpschijf krachtig met de wijzers van de klok mee aan te draaien.  Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tergen de wijzers van de klok in met de hand los to draaien. Draai een vastzitende snelspanmoer nooit met een tang los, maar gebruik een pensleutel. Plaats de pensleutel zoals in de afbeelding weergegeven.

Utensili abrasivi consentiti

Alle in deze gebruiksaanwijzing genoemde slijpen schurrgereedschappen können worden gebruikt. Het toegestane toerental [min^-1] resp. de omtrek-snelheid [ / ] van de gebruekte slijpgereedschappen要去instens gelijk zijn aan de gevevens in de tabel. Neem waarom alsijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in funzione

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines+kennen ook worden gebruikt met een spanning van 220 V.

Accensione e spegnimento

Wanner u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 1 maar voren. Wanneer u de aan/uit-schakelaar 1 wilt vastzet- ten, drukt u de schakelaar vooraan omlaag tot\ deze vastklikt. Laat voor het uitschakelen van de machine de aan/uit-schakelaar 1 los of duw dezechteraan omlaag.

Prova di funzionamento!

Controleer het lijpgereedschap voor het gebruik. Het lijpgereedschap要去 op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgrt een gelijkmatige arbeitscapaciteit.

Protezione termica (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting blijdt de motor staan. Machine onmiddelijk ontlasten en onbelast bij maximaal onbelast toerental ca. 30 seconden lately afkoelen.

Numero di giri preimpostabile (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Kies het vereiste toerental met het stelwiel 2 volgens de tabel in het gedeelte „Technische gegevens" (richtwaarden).

Consigli per il lavoro

Span het werkstuk in als het Niet door het eigen gewicht stabiel ligt. Belast de machine nicht zo sterk dat重点领域st stilstand kommt. ■ Afbraam- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Sbavatura

 Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het Beste resultaat. Beweeg de machine met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groven.

Non usare mai dischi da taglio per sbavare.

Disco lamellare

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewertkt. Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lagergeluidsniveau en lagere schuurtemperaturen.

Taglio

 Niet duwen, machine nicht schuin houden en Niet oscillerenijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.  Belangrijk is de richting van de doorsijpwerkzaamheden. De machine要去 al-tijd gegenlaporendwerken.Beweeg de machine daarom nicht in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerduit de snede worden geduwd. Profielen en vierkantbuizen können het best bij dekleinstediameter worden doorgeslepen.

Taglio di pietra

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 17 met speciale afzuiig- en beschemkap. Gebruik het gereedschap alleen met stofafzui- ing.Draag een stofmasker.  De stofzuiger要去 zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers. Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk. Duw de machine met matige, aan het te bewerk-ken materiaal aangepaste voorwaartse beweg- ing (zie afbeelding). Bij het dooreljpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan. Onderbreek in dit geval de doorslijpwerkzaamheden en LAST de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien. Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weeer scherp worden gemaakt.

Manutenzione e pulizia

Prima di qualsiasi intervento sulla macchina, staccare sempre la spina dalla presa di corrente.

 Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.  Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijkkeGVallen raadzaam een stationaire afzugininstallatie te gebruiken, de ventilatieopeningen vaakuit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Protezione dell'ambiente


Recupero delle materie prime invece di gettare i rifiuti

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Servizio tecnico e assistenza clienti

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Paesi Bassi

+31 (0)23 / 56 56 613 Fax. +31 (0)23 / 56 56 621 E-mail: [e-mail]

Belgio

+32(0)2/5255143 Fax. +32 (0)2 / 525 54 20 E-mail: [e-mail]

Dichiarazione di conformità

Wij verklaren op eigenverantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden Tekniske data

Vinkelsliber		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Optagen effekt *	[W]	700	720	720	720
Afgiven effekt *	[W]	390	400	400	400
Omdrejningstal, ubelastet	[/min]	11 000	11 000	11 000	11 000
Slibeskive-Ø, maks.	[mm]	115/125	100	115	125
Slibespindelgevind		M 14	M 10	M 14	M 14
Konstant-elektronik		-	-	-	-
Indstilling af omdrejningstal		-	-	-	-
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliber		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Optagen effekt *	[W]	720	800	850	900
Afgiven effekt *	[W]	400	420	430	440
Omdrejningstal, ubelastet	[/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slibeskive-Ø, maks.	[mm]	115/125	125	125	125
Slibespindelgevind		M 14	M 14	M 14	M 14
Konstant-elektronik		-	●	●	●
Indstilling af omdrejningstal		-	●	●	●
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vær opmaerkoms på Deres maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere. * Angivelseer gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelseer variere. Indstilling af omdrejningstal (Type CE)

Materiale	Anvendelse	Værktøj	Indstillingsjul
Kunststof	Polering	Lammeuldshætte	1
	Finslibning	Filpolereskive	1
Metal	Finslibning	Polereskive	1
	Fjernelse af farve	Siberondel	2-3
Træ, metal	Børstning, fjernelse af rust	Kopbørste, silberondel	3
Metal, sten	Sibning	Slibeskive	4-6
Metal	Skrubning	Skrubskive	6
Sten*	Kapa*	Kapskiva och styrläde	6

*Föringsländen skal altid vare monteret, när der skæres i sten (tilbehør).

Campo di applicazione previsto

Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer,uden brug af vand.Det er forskrift at benytte en forigsslaede,nar der kal skares i sten. For maskiner med elektronisk styring: Maskinen kan benyttes til slide- og poleringsarbejde, hvis den udstyres med tilladt sliveværktøj.

Informazioni su rumore e vibrazioni

Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede stojniveau er typisk: Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A). Brug horeværn. Det vægtede accelerationsniveau er typisk 5,0m / s² När det vibrationsdæmpende ekstrahändtag benyttes, er hand-arm-vibrationen på ekstrahändtag-get typisk under 2,5 m/s².

Componenti della macchina

1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtag 4 Spindellås 5 Slibespindel 6 Beskyttselsesskaerm 7 Spaendegreb 8 Holdeflange (ved M 14-slibespindel med O-ring) 9 Skrub-/skaereskive* 10 Spændemøtrik 11 Lynspændemøtrik SDS-clip (for M 14-sibespindel)* 12 Handbeskytteilse* 13 Gummibagskive* 14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Føringsslæde med beskyttelsesskaerm og studs til opsugning* 18 Diamantskaereskive* 19 Holdeflange M 10 * Tilbehør, som er illustrreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen!

Per la vostra sicurezza

 Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses welt igennem og anvisningerne overholds, ffor den tages i drug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholds. Fæ en sagkyndig person til at vise Dem, hvordan maskinen fungerer, for den benytttes forste gang. ■ Brug beskyttelsessbriller og horeværn. ■ Brug af sikkerhedsmaessige grunde ogsa yderligere sikkerhedsudstyr som f.eks. beskytelseshandsker, fast fodtoj, hjelm og forklaede. Stov, der opstar under arbejdet, kan vare sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsessværn. For eksempel: Nogle stovarter kan vare kræftfremkaldende. Brug egnet stov-/spanop-sugning og bær stovbeskyttelsesmaske. Letmetalstov kan brænde eller eksplodere. Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er saerlig far-lig. Hvis strömkablet beskadiges aller skæres over under arbejdet,违法犯罪. Træk straks nettstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget. ■ Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udlosningstrøm. Brug ikke maskinen,ningar. Hold altid maskinen fast med begge hænder og sorg for at stå sikkert under arbejdet. Sikre emnet. Et emne holds bedre fast med spændeanordninger erler skruestik end med händen. Ledningen skal altid fores bagud fra maskinen. Sluk altid for maskinen og vent til maskinen star helt stille, for denLAGGES fra. I tilfælde af strømsvigt eller hvis netstikket trækkes ud, abnes start-stop-kontakt straks og brings i off-position (slukket). Dette forhindreren ukontrolleret genindkboling. ■ Maskinen må kun benyttes til tørskæring/torslibning. Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Hold altid el-værktøj med isolerede hand-greb, hvis der udfores arbejde, hvor ind-satsværktøjet kankommen til at ramme en skjult ledning aller værktøjets eget kabel. Kontakt med en spændingsforende ledning kan sætte maskinens metaldele under spænding, hvilket kan fore til elektrisk stød. ■ Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningssselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stød. Beskadigelse af en gasledning kan fore til eksplosion. Brud på et vandrør kan fore til materiel skade eller elektrisk stød. ■ Beskyttelsesskaermen 6 skal vare monteret, nár der arbejdes med skrub- ell er skareskiver. Det anbefales at montere handbeskyttelsen 12 (tilbehør), nár der arbejdes med gum-mibagskiven 13 ell kopbrsten 16/ skivebørsten/lamelslibeskiven. ■ Brug en specialstøvsuger til opsugning af stov, nár der slibes i sten. Støvsugeren skal vare godkendt til opsugning af stenstov. Der skal benyttes en forghingslaede i forbindelse med skæring af sten. Asbestholdige materialer ma ikke bearejdes. ■ Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige SSEHjt som maskinens omdrejningstal i ubelastet stand. - Slibeavertoj skal kontrolleres for ibrugtag-ning. Slibeavertoj skal vare monteret korrekt og skal kinne drejes. Slibeavertoj skal provel-bes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmaessigt rundt erler vibre-rende slibeavertoj ma违法犯罪. Slibeveerktj kal beskyttes mod slag, std og fedt. ■ Maskinen skal altid vare taendt, när den fores hen til pladen. Hold hænderne væk fra roterende slitbeværktj. Vær opmaerk som på drejeretningen. Maskinen skal altid holdes således, at gnister og slibestov flyver væk fra kroppen. ■ Gnistregn opstār ved slibning af metal. Vær opmaerksom på, at personer ikke;kommer til skade. På grund af brandfare违法犯罪 materialer ikke opbevares i nærheden (gnistregnområde). Pas pà i forbindelse med opsldsning af f.eks. bærende vægge: Se henvisninger mht. statik. En blokering af skareskiven forer til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfelaIde slukkes maskinen med det samme. Overhold slabskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt-ilke reduktionsstykke eller adapter. ■ Skareskiver mä aldrig benytttes til skrubslib- ning. Skareskiver mä ikke udsættes for tryk fra sideren. ■ Fabrikantens anvisninger mht. montering og brug af sliveværktøj skal overholds. Pas pa! Slibestiften har et afterlob after sluk- ning af maskinen. ■ Maskinen mä ikke fastspændes i et skruestik. Lad aldrig børn anvendeijke maskine. ■ Bosch kan kun sikre en korrekt Funktion, hvis der benyttes originalt tilbehør.

Informazioni sulla statica

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 uller specielle krav, som gælder i det enkelte land. Disse forskritter skal overholds. Sporg den ansvarlige statiker, arkitekt eller byggeledelse til rads, for arbejdet pabegyndes.

Montaggio delle protezioni

Træk stikket ud, før der arbejdes pa maskinen.

Protezione

■ Beskyttsesskaernen 6 skal vare monteret, nár der arbejdes med skrub- eller skæreskiver. Aben spendearmen 7. Beskyttelsesskaermen 6 anbringes på maskinhovedets spindelhals, som vist på illustrationen. Kodelasene på beskyttelsesskaermen skal��e i overensstemmelse med de tilsvarende udsparinger på spindelhalsen.  Tryk beskyttelsesskaermen fast på spindelhalsen, til kanten på beskyttelsesskaermen hviler på maskinens flange og kodelasene griber ind i den omlobende not på spindelhalsen.  Drej beskyttesesskaermen 6 mod venstre i den nodvendige position (arbejdssposition). Indstil beskyttelsesskaermen 6 pa en sadan ma de, at brugeren ikke udsættes for gnist-regn. Henisning: Kodeknaster på beskyttelsesskaermen 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskaerm, som passer til maskinen. Demontering i omvendr rækkefolge.

Impugnatura supplementare

Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Ekstrahandtaget 3 skrues fast på den hijre eller venstre side af maskinen afhængigt af arbejdets art.

Impugnatura supplementare antivibrazione

VIBRAZIONE

CONTROLLO

Det vibrationsdæmpende ekstrahandgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.  Foretag ingen form for ændringer pa ekstrahandgrebet. Brug ici ekstrahandgrebet, hvis det er beskadiget.

Protezione della mano

Det anbefales at montere handbeskyttelsen 12 (tilbehør), nar der arbejdes med gummibagskiven 13 aller kopbørsten 16/skivebørsten/lamel-slibeskiven. Handbeskyttelsen 12 fastgøres med ekstrahandtaget 3.

Montaggio dell'utensile abrasivo

Træk stikket ud, for der arbejdes pa maskinen.  Benyt kun slibevaerktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af. ■ Rengør slibespindlen og de dele, som skal monteres. Slibeveerktøj spændes og lønses ved at indstille slibespindlen 5 med spindellåsen 4. Spindellåsen 4 mA kun aktiveres, nár splicependlen stär stille!

Disco smerigliatore/disco da taglio

Overhold slbiskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt ici reduktionsstykke erler adapter. Hvis der benyttes en diamantskereskive, skal man vare opmaerksom pa, at drejeretningspilen pa diamantskereskiven og maskinens drejeretting (drejeretningspil pa maskinens hoved) stammer overens.

Montaggio, vedere pagina delle immagini.

Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik").

Flangia di supporto per mandrino M 14

Holdeflangen 8 er forsynet med en O-ring i midtermkanten (kunststoffel). O-ringen skal erstattes, hvis den mangler aller er beskadiget (Bestill.-nr. 1600 210 039), for holdeflangen 8 monteres.

Flangia di supporto per mandrino M 10

Holdeflangen 19 kan benytttes pa beggesider.Til diamantskareskiver skden drejes 180° ,for den anbringes pa sibespindel 5. Boringen i diamant-skaereskiven (Ø 20 mm) skal passage.uden slør til holdeflangens centereringskrave 19. Benyt-ilke reduktionststykkeElleradapter.  Nár slibeværktøjet er monteret, kontrolleres det for korrekt montering og omdet kan bevæges frit, før maskinen tændes.

Disco lamellare

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhengigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven pa slibespindlen 5. Skru spendemotrikken 10 pa og spænd den med tapnøglen.

Disco di supporto in gomma 13

Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 12 afhängigt af arbejdets art. Montering, se billedsiden. Skru den runde møtrik 15 på og spænd den med tapnoglen.

Spazzola a tazza 16/spazzola a disco

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhängigt af arbejdets art. Slibevaerktoget skal skrues sa meget pa sibespindlen 5, at det ligger fast op mod holdeflangen. VaeRToget spendes med en gaffelnogle.

Dado rapido SDS-c/ijc

(per mandrino M 14)

Lynspændemøtrikken 11 (tilbehør) kan benytttes i stedet for spændemøtrikken 10. Slibevaerktoj kan monteres uten brug af vaerktoj.

Il dado rapido 11 può essere utilizzato solo per dischi smerigliatori e da taglio.

Utilizzare solo dadi rapidi 11 integri e non danneggiati.

Skriftsiden på slibeskiven skal altid vende opad,\ när slibeskiven monteres; pilen skal pege hen\ imod indeksmærket 20.  Fastlas landslide med spindelläsen 4. Spænd lynspændemotrikken ved at dreje dibeskiven kraftigt til højre.  En korrekt fastgjort ubeskadiget lyn spændemotrik lns nes ved at dreje yderringen til venstre. Lösne aldrig en fastsiddende lynspændemotrik med en tang. Brug altid en tapnogle. Anbring tapnoglen som vist pa billedet.

Utensili abrasivi consentiti

Det er muligt at benytt alte det slibeveerktj, der er nævnt i/DDne betjeningsvejledning. Det tilladte omdrejningstal [/min] aller omfangs-hastighed [m/s] for de benytte de slibeveerktjoer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibe-vearktøjets etiket.

	maks. [mm]		[mm]	[/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in servizio

Kontroller netspændingen: Strømkildens spænding skal svare til angivelserne på maskinen typeskilt. Maskinen til 230 V kan ogsa til-sluttes 220 V.

Avvio e arresto

Maskinen tændes ved at skubbe start-stop-kontakten 1 frem. Maskinen fastlases ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 1 og trykke den bageste del ned.

Prova di guida!

Slibeveerktj skal altid kontrolleres, for det tages i brug. Slibeveerktjot jekt skal vare korrekt monteret og skal kune rotere frit. Provekorslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeveerktj må ikke benyttes.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand naesten konstant.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Motoren bliver stäende, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal.

Regolazione del numero di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Indstil det nødvendige omdrejningstal med ind-stillingshjulet 2 iht. tabellen after afsnittet „Tekniske data" (vejledende værdier).

Indicazioni per il lavoro

Arbejdsstykket skal spændes fast, hvis det/DD icke ligger sikkert som ffolge af sin egenvægt. ■ Maskinen må ikke belastes i et sändant omfang, at den stopper. - Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af.

Smerigliatura grossolana

 Arbejdsvinkler på 30° - 40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinenfterladerigen riller på emnet.

Non utilizzare mai dischi da taglio per la smerigliatura grossolana.

Disco lamellare

Lamelslisseskiver (tilbehør) kan ogsa benytttes til at bearbejde bolgede overflader og profiler (konturslibning). Lamelslisseskiver har vAESentlig hojere standtider end sibebblade, lavere stojniveau og lavere sibetemperatureter.

Taglio

 Under skærearbejdet ma værktøjet不同程度, ike kæne skal værktøjet fremlæs. Desuden skal værktøjet fremlæs med et jævnt tryk, som passer til det materiale, som skal bearerjedes. ForsogIkkeatbremseudlobende skareskivervedattrykke demp siden.  Vigtigt er skæreret-ningen. Maskinen skal alto darbejde i modləb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medfore, at det trykkes ukontrollet ret ud af snittet. Profilergirkantede rørskalhelst skares over pàdet sted,hvor tværsnittet er mindst.

Taglio di pietra

■ Maskinen må kun benytttes til tørskæring/tørslibning. Brug helst en diamant-skareskive. Forigsslaeden 17 skal benytttes med en speciel opsugningsbeskyttesesskaerm, sa skiven ikke kan beskadiges. Stovopsugningen skal altid vare tændt, narr maskinen er i brug. Desuden skal der bares beskyt-telsesmaske.  Stovsugeren skal vare godkendt til op-sugning af stenstov. Bosch tilbyder egnede stovsugere. Tænd for maskinen og anbring den forreste del af foringslæden pa emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearejdes (fig.). När der skæres i meget hrde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som lober med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl diamantskaereskiven i kort tid ved ubelastet omdrejningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn pa, at diamantskareskiven er uskarp. Diamantskareskiven slibs igen ved at kore den i porost materiale (kalksandsten) i korte bevægelser.

Manutenzione e pulizia

Træk stikket ud, før der arbejdes på maskinen.  Maskine og ventilationshuller skal altid holds rene for at sikre et godt og sikkert arbejde.  Ved ekstreme brugsbetingelser kan der af-saette sig elektrisk ledende stov inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttlesesisolering kan forringes. I sādanne tilfælde anbefales det at benytte et stationært udsugningsanlag, hypppig udblæsning af ventilationsåningerne og forankobling af et HFI-relae. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udfores af et autoriseret serviceværksted for Bosch elektroværktoj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af resedede!

Protezione dell'ambiente


Riciclaggio delle materie prime invece dello smaltimento dei rifiuti

Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde. Denne vejledning er skrevet på klorfrit genbrugs-papir. Kunststoffe er markeret for at garantere en rensorteret recycling.

Assistenza e consulenza clienti

Reservedelstegninger og informationer om reservedele vindes under: www.bosch-pt.com Bosch Service Center for el-værktj Telegrafvej 3 2750 Ballerup Service: [phone] Fax [phone] Teknisk vejledning: [phone] Den direkte linje: [phone]

Dichiarazione di conformità CE

Vi erklærer under almindeligt ansvar, at ditte produit er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktive verme 89/336/EØF og 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholds Tekniska data

Vinkelslipmaskin		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Artikelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Märkeffekt *	[W]	700	720	720	720
Avgiven effekt *	[W]	390	400	400	400
Tomgangsvarvtil	[r/min]	11 000	11 000	11 000	11 000
Slipskivs-Ø, max.	[mm]	115/125	100	115	125
Slippspindelgånga		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Varvtalsforval		-	-	-	-
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II
Vinkelslipmaskin		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Artikelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Märkeffekt *	[W]	720	800	850	900
Avgiven effekt *	[W]	400	420	430	440
Tomgangsvarvtil	[r/min]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Slipskivs-Ø, max.	[mm]	115/125	125	125	125
Slippspindelgånga		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Varvtalsforval		-	●	●	●
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II

Kontrollera din masks artikelnummer. Handelsbeteckningarna for enskilda maskiner kan variera. * Data gäller für märkspänningar [U] 230/240 V. Vid lagre spänning och i landsspecifika utforanden kan dessa data avvika. Varvtsföral (Typ CE)

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2-3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Grovslipa	Grovslipskiva	6
Sten*	Kapa*	Kapskiva och styrläde	6

*For kaping av stenmaterial ska styrläde (tillbehör) alltid användas.

Uso conforme alla destinazione

Maskinen ar avsedd for kapning, grovbearbetting och borstning av arbetsstycken i metall- och sten utan vattentillforsel. Vid kapning av sten skastyrslade anvandas. För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas for slipning och polering.

Dati sul rumore e sulle vibrazioni

Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 88 dB (A); ljudeffektniva 101 dB (A). Anvand horselskydd! Den beräknade accelerationen ar i typiska fall 5,0m / s² Vid använding av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s²

Componenti della macchina

1 Strömställare Till/Frå 2 Ställratt varvitalsforval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Stödhandtag 4 Spindellåsknapp 5 Slipspindel 6 Sprängskydd 7 Spannarm 8 Stödläns (med M 14-slipspindel med O-ring) 9 Slip-/kapskiva* 10 Spannmutter 11 Snabbspannmutter SDS-clic (for M 14-slipspindel)* 12 Handskydd* 13 Gummisliprondell* 14 Slipblad* 15 Rundmutter* 16 Toppborste* 17 Styrläde med utsugningshuv* 18 Diamantkapskiva* 19 Stödlans M 10 * I braksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Misure di sicurezza

 For att riskfritt kunna anvanda maskinen bor du noggrant lasaigenom braupsanvisingen och exakt folja de instruktioner som lamnas i sakerhetsanvisingarna. Dessutom skal allmanna sakerhetsanvisingarna i bifogat höfte foljas. Lat en fackman instruera dig i maskinens användning. Använd skyddsglasögon och hörsksydd. Bär für din sakerhet även annan skyddsutrusting som t. ex. skyddshandskar, kraftiga skor, hjälm och forkläde. Damm som uppstar under arbetet kan vara halsovadligt, brannbart eller explosivt. Darforska lampliga skyddsagdcer vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lamplig damm-/ spanutsugning och dammfiltermask. Lattmetalldamm kan brinna eller explodera. Hall alltid arbetsplatsen ren da materialblandninger ar särskilt farlga. Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen fär absolutinte användas med defekt sladd. Elverktyg som anvands utomhus sca anslutas via jordfelsbrytare (FI) med max. 30mA ultösningsström. Elverktyget fär inte anvandas vid regn eller vata. Häll i maskinen med báda händerna under arbetet och se till att du stär stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspän t en upppänningsanordning eller ett skruvstycke hälls särkare an med handen. Dra alltid kabeln bakat fran maskinen. Innan maskinen laggs bort ska den vara frankopplad och ha stannat helt. Vid strömavbrott eller narr natkontakten fränkopplas, lás genast upp strömställaren Till/Frå och ställ den i laget Frán. Härvid undviks okontrollerad Återstart. ■ Maskinen fár anvandas endast for torrkapning/ torrslipning. Vid alla arbenen med maskinen maste stodhandtaget 3 vara monterat. Häll tag i elverktyget endast i isolerade grepp nar arbeten utförs på platser)där verktyget kan komma ikontakt med dolda ledninger eller skada egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning som sedan kan leda till elektriskt slag. ■ Använd lämplica detektorer für lokalisierung av dolda forsörnjningsledninger er konsultera lokalt distributionsföretag. Kontakt med elledninger kan fororsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador eller elektriskt slag. Vid arbeten med slip-ller kapskivor maste sprangskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Vid slipning av sten ská dammutsugning användas. Dammsugaren masta vara godkänd for uppsugning av stendamm. Vid kapning av sten maste styrläde användas. ■ Asbesthaltigt material fár inte bearbetas. Använd enbart slipverktyg vilkas tillatna varvatal atminstone motsvarar slipmaskinens högstomgangsvarvital. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monerat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre användas. Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen skara vara tillslagen nar den fors mot arbetsstycket. Häll handerna borta frän roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen sä att gnistorna och slipdammet fös bort.FRkpen. Vid slipning av metall uppstar gnistor. Se upp att personer inte skadas. Brandrisk foreligger och daffor fár inga brannbara material forvaras i narheten (inom gnistområdet). Var forsiktig vid sparfrasning t. ex. i barande vaggar: se hanvisning till statisk konstruktionsberakning. - Om kapskivan tillfällig blockar,kommen maskinens hoga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stang genast av maskinen. ■ Beakta slipskivornas dimensioner. Centrumhalet maste passa exakt till stödländsen 8 (M 14), 19 (M 10). Reducerstycken aller adaptrar fär inte användas. ■ Använd aldrig kapskivor für grovslipning. Tryckbelasta inte kapskivorna fran sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar after frankoppling en stund innan den stannar. ■ Maskinen fär inte spannas fast i skruvstad. Lát aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltillbehör används.

Riferimenti al calcolo strutturale statico

Spar i barande vaggar sca uppfylla kraven enlig DIN 1053 del 1 ullampliga foreskrifter i aktuellt land. Dessa foreskrifter ske absolut beaktas. Rädfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet pâborjas.

Come montare i dispositivi di protezione

Dra ut stickproppen innan atgärder utfors pa maskinen.

Protezione anti-schegge

Vid arbeten med slip-ller kapskivor maste sprängskyddet 6 vara monterat. Öppna spannarmen 7. Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar maste ligga mot respektive urtag på spindelhalsen.  Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens flans och kodnockarna griper in i runtomspåret på spindel-halsen.  Vrid sprängskyddet 6 moturs till önskat lage (arbetsläge). Ställ in sprängskyddet 6 sa att gnistor intest sprutas mot användaren. Mark: Kodklacken på sprängskyddet 6 sakerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp. Demontering i omvänd ordningsföldj.

Impugnatura ausiliaria

Vid alla arbeten med maskinen maste stodhandtaget 3 vara monterat. Skruva fast stodhandtaget 3 alltefter valt arbetsatt antingen på höger erler vänster sida om maskinhuvudet.

Impugnatura ausiliaria antivibrazioni

CONTROLLO VIBRAZIONI

Det vibrationsdämpande stödhandtaget leder till vibrationssnalt och salunda bekvamare och säkrare arbete.  Det ar inte tillatet att gora andringar på stodhandtaget. Skadat stöhandtag fär inte langre användas.

Protezione della mano

Vid arbenen med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stöhandtaget 3.

Montaggio degli utensili abrasivi

Dra ut stickproppen innan atgarder utfors pa maskinen.  Använd enbart slipverktyg vilkas tillatna varvthal atminstone motsvarar slipmaskinens högsta tomgangs- varvthal. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. ■ Rengör slipspindeln och alla delar som skamonteras. For inpänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 4.

Premere il pulsante di blocco del mandrino 4 solo quando il mandrino è fermo!

Disco per sgrossatura/taglio

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödfländsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar fär inte användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) overensstämmer.

Per il montaggio, vedere la pagina delle figure.

Skruva på spännmuttern 10 och dra fast den med tvastiftsnyckeln (se avsnitt "Snabbspännmutter").

Flangia di supporto per mandrino portamola M 14

På stödländsen 8 haren O-ring placerats kring centrerfländsen (plastdetaj). Saknas O-ringen eller ar den skadad ska den ovillkorligen ersattas (artikelnr 1600 210 039) innan stödländen 8 monteras.

Flangia di supporto per mandrino portamola M 10

Báda sidorna pá stödländsen 19 kan användas. För diamantkapskivor maste den vridas om 180° innan den sätts pá slipspindeln 5. Diamantkapskivans centrumhål (0 20 mm) måste utan spel passa mot centerkracken på stödländsen 19. Reducerstycken eller adaptrar fär inte användas.  After montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget ar korrekt monterat och att det kan rotera fritt.

Disco lamellare (spazzola a lamelle)

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödlänsen 8 (tilbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spannmuttern 10 och dra fast den med tvåstiftsnyckeln.

Disco abrasivo in gomma 13

Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Per il montaggio, vedere la pagina delle figure.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Spazzola a tazza 16 / spazzola a disco

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Slipverktyget ska kunna skruvas sä langt in pa slipspindeln 5 att den vid slipspindelgangans slut ligger stadigt mot slipspindelfländsen. Dra kraftigt fast med U-nyckeln.

Dado di serraggio rapido SDS-c/ijc

(per mandrino portamola M 14)

I stället für spannmutter 10 kan snabbspannmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monterasutan verktyg.

Il dado di serraggio rapido 11 deve essere utilizzato solo per dischi da smerigliatura grossolana e da taglio.

Utilizzare solo il dado di serraggio rapido 11 integro e non danneggiato.

Kontrollera vid paskruvning att sidan med text inte ar riktad mot slipskivan; pilen maste peka mot indexmarkt 20.  Blockera slipspindeln med spindellasknappen 4. Dra fast snabbspannmuttern genom att kraftigt vrida runt slipskivan medurs.  En korrekt monterad och oskadad snabbspannmutter kan losses for hand nar rafflade ringen vrids moturs. En hartsittande snabbspannmutterska lossas med tvastiftsnyckeln, anvand aldrig en tang. Lagg an tvastiftsnyckeln som bilden visar.

Utensili abrasivi approvati

Alla de slipverktyg som anges ienna bruksanvisning kan anvandas. Anvanda slipverktygs tillatna varvthal [r/min] resp periferihastigkeit [m/s] maste atminstone motsvara data i tabellen. Kontrollera därfor alltid godkända varvital/ periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm]	[r/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Avvio

Kontrolera natspanninger: Kontrolera att strömköllans spanning überensstämmer med uppgifterna på maskinens typskylt. Maskiner markta med 230 V kan även anslutas till 220 V.

Inserimento/disinserimento

Skjut stromställaren Till/Från 1 framåt for att starta maskinen. For lásning tryck framtil ner strömställaren Till/ Frán 1 tills den snapper fast. For urkoppling av maskinen slapp strömställaren Till/Från 1 resp tryck ned baktill.

Prova di funzionamento!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monterat och kunna rotera fritt. Provkor nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre anvandas.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Den inbyggda elektroniken häller maskinens varvital i det tatsächste konstant även under belastning och garantaralanda en jämn arbetseffekt.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vid überbelastning stannar motorn. Avlasta omedelbart maskinen och lát den für avkylng gá på högsta tomgangsvarvthal ca. 30 sekunderutan belastning.

Selezione del numero di giri (PWS 8-125 CE/ PWS 850 CE/PWS 9-125 CE)

Förvälj erforderligt varvital med ställratt 2 enlicht tabellen som följer after avsnittet "Godkända verktyg" (riktvärden).

Istruzioni per l'uso

Spann fast arbetsstyetcket om det till följd av sin egen vikt inte ligger stadigt. Utsatt inte maskinen for sa hog belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Smerigliatura grossolana

 Med en ställvinkel mellan 30° och 40° uppnås optimaltresultat vid grovlipning. När maskinen fös med lätt tryck fram och tillbaka blir arbetsstycket inte for varmt, missfãrgas inte och det uppst inte heller nagra spár påytan.  Använd aldrig kapskivor für grovlip-ning.

Disco lamellare (spazzola a tazza)

Med lamell slipskivan (tillbehör) kan även välvd ytor och profiler (konturslipning) bearetas. Lamellslipskivorna har en betydligt langre brukstid an slipbladen, lagre ljudniva och lagresliptemperaturer.

Taglio

 Utför kapslipning utan tryck och utan att snedställa eller oscillatora kapskivan. Kapslipa med mättlig och till aktuellt material anpassad matning. Fränkopplade slipskivor fär inte bromsas upp genom tryckbelast-ning frän sidan.  Viktigt ar att kapning sker i ratt riktning. Maskinen aka alltid arbeta mot matningsriktingen; maskinen fär inte foras i motsatt riktning! I annat fall finns risk for att maskinen okontrolerat trycks ur skärspåret. Vid kapning av profiler och fyrkantrör lagg an kapskivan vid minsta tvärsnittet.

Taglio di materiali lapidei

■ Maskinen fär användas endast for torrkapning/torrlipining. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrläden 17 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningskydd med dammfilter.  Dammsugaren måste vara godkänd for utsugning av stendamm. Bosch erbjuder lamp Liga dammsugare. Slå på maskinen och lagg an styrlädens främre parti mot arbetsstyetck. Mata fram maskinen med mättlig och till aktuellt material anpassad hastigkeit (bild). Vid kapning av mycket hårt material t. ex. belong med hög kiselhalt kan diamantkapskivan overhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans ar ett tydligt tecken på overhettning. Avbryt i detta fall kapningen och lat diamant-kapskivan avkylas genom att lata den en kort stund gå på tomgang utan belastning. Tydligt nedsatt arbetsprestation och en cirkule- rande gnistkrans ar tecken pa att diamant-kapskivan avtrubbats.Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan ater skarpaas.

Manutenzione e pulizia

Estrarre la spina prima di eseguire interventi sulla macchina.

 Håll maskinen och ventilationsöppningarna rena För bra och säkert arbete.  Under extrema arbetsforhällanden kan vid bearbeting av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan paverka maskinens skyddisolering. Vi rekommenderar i sadana fall att anvanda ett fast installerat utsugningsystem, ota renblasa ventilationsöppningarna och forkoppla en jordfelsbrytare (Fl). Om i Produkten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg. Var vänlig ange vid forfrågnigar och reservdelsbeställningerprodukten articelnummer som bestär av 10 sifr.

Tutela ambientale


Riciclaggio invece di smaltimento

Maskin, tillbehör och forpackning kan Återvinnas. Denna bruksanvisning ar tryckt på klorfritt returpapper. For att underlätta sorting vid Återvinning År plastdelarna markerade.

Assistenza e servizio clienti

En sprängskiss och informationer om reserv-delar lämnas under: www.bosch-pt.com [phone] Fax. [phone]

Dichiarazione di conformità CE

Vi forsakrar harmed under exklusivt ansvar att denna produkt overensstämmer med foljande normer och harmoniserade standarder: EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar forbéhalles Tekniske data

Vinkelsliper		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opptatt effekt *	[W]	700	720	720	720
Avgitt effekt *	[W]	390	400	400	400
Tomgangsturtall	[mi:n-1]	11 000	11 000	11 000	11 000
Slipskive-diameter, max.	[mm]	115/125	100	115	125
Slipspindelgjenge		M 14	M 10	M 14	M 14
Konstant-elektronikk		-	-	-	-
Turtallforvalg		-	-	-	-
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliper		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opptatt effekt *	[W]	720	800	850	900
Avgitt effekt *	[W]	400	420	430	440
Tomgangsturtall	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskive-diameter, max.	[mm]	115/125	125	125	125
Slipspindelgjenge		M 14	M 14	M 14	M 14
Konstant-elektronikk		-	●	●	●
Turtallforvalg		-	●	●	●
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. * Dataene gelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe. Turtallforvalg (Type CE)

Material	Bruk	Verktøy	Stillhjul
Kunststoff	Polering	Lammeullshette	1
	Finsliping	Filtpolerhette	1
Metall	Finsliping	Moltonskive	1
	Fjernig av maling	Fiber-disc	2-3
Tre, metall	Børste, fjerne rust	Koppbørste, fiber-disc	3
Metall, stein	Sliping	Slipeskive	4-6
Metall	Sliping	Slipeskive	6
Stein*	Kapping*	Kutteskive og totplate	6

* Kapping av stein er kun tillatt med fotplate (tilbehør).

Uso conforme

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein ma det brukes en fotplate. For maskiner med elektronisk styring: Med godkjente spliceverktoy kan maskinen brukes til sliping og polering.

Informazioni su rumore e vibrazioni

Måeverdier funnet i samsvar med EN 50 144. Det typiske A-bedomte stovnivaret for maskinen er: Lydtrykkniva: 88 dB (A). Lydstyrkeniva: 101 dB (A).

Utilizzare protezioni per l'udito!

Den typiske bedohte aktelerasjonen er 5,0m / s² Ved bruk av det vibrasjonsdempende ekstrahandtaket er den typiske händ-arm-vibrasjonen på ekstrahandtaket lavere enn 2,5m / s²

Componenti della macchina

1 På-/av-bryter 2 Turtallsregulator (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtak 4 Spindel-lasetast 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens (ved M 14-slipespindel med O-ring) 9 Slipe-/kutteskive* 10 Spennmutter 11 Hurtigspennmutter SDS-clic (for M 14-slipespindel)* 12 Handbeskytteilse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter* 16 Koppbørste* 17 Fotplate med avsugvernedeksel* 18 Diamantkutteskive* 19 Festeflens M 10 * Tilbehör som er beskrevet og illustrrt i bruksanvisingen inngår ikke alltid i leveransen!

Per la tua sicurezza

 Det er kun mulig a arbeide farefritt med maskinen hvis du leser braupsanvisningen og sikkerhetshenvisingene komplett pa forhand og folger anvisingene noye. I tillegg ma de generelle sikkerhetsinformasjonene i vedlapt hefte følges. Sorg for a fà demonstriert maskinen forforstegangs bruk. ■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld ogsa ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. Stov som oppstar under arbeidet kan vare helsefarlig, brennbart ell er eksplosiv. Det er nodvendig med egnede beskytllsestiltak. For eksempel: Enkelte stovtyper kan vare kreftfremkallende. Bruk egnet stov- og sponavsug og stovmaske. - Lettmetalstov kan brenne eller eksploderere. Hold arbeidsplassen alltid ren, fordi material-blandinger er spesielt farlig. Hvis strømkabelen skades eller kappes under arbeid på kabelen ikke berøres, men strømstæpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendørs ma tilkobles via en jordfeilbryter med maksimal 30mA utlosningsstrøm. Ikke bruk maskinen i regn eller faktig vær. I lopet av arbeidet ma du alltid holde maskinen godt fast med begge hendene og sorge for a sta stodig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holds sikrere enn med händen. Ledningen fores alltid bakover bort fra maskinen. Slå maskinen alltid av För den legges ned og vent til maskinen er stanset helt. Ved strömbrudd eller narr stopselet trekkes ut ma pa-/av-bryteren straks loses og settes i av-posisjon. Dette forbindreren ukontrollert ny start. ■ Maskinen må kun brukes til törskjaering/torrsliping. Ved alle arbeider med maskinen ma ekstrahandtak 3 vare monter. Ta kun tak i el-verktoyet på isolerte grep, hvis innsatsverktoyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsforende ledning kan sette maskinens metalldeler under spening og fore til elektriske stot. ■ Bruk egnede siskepparater til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfrolebrann og elektriske stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengning i en vannledning forarsaker materielle skader og kan medfore elektriske stot. ■ Til arbeid med slime-ller kutteskiver ma vernedeksel 6 vare montert. Til arbeid med gummislipetallerken 13 ell er med koppborste 16/stalborste/lamellskve anbefales det a montere handbeskyttelse 12 (tilbehør). Ved bearbeidelse av stein mä det brukes stovavsug. Stovsugen mä vare godkjent til oppssuging av steinstov. Til kapping av stein mafotplaten brukes. ■ Asbestholdig material违法犯罪. ■ Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. ■ Kontrolier spliceverktoyene for bruk. Slipeverktoyet mä vare feilfritt montert og kunne dreie seg fritt. La maskinen provekjore i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktoy må ikke brukes. ■ Beskytt slipeverktøyet mot slag, støt og fett. ■ Maskinen på kun fores bort til arbeidsemnet iinnkoblet tilstand. Hold hendene unna de roterende slipeverktoyene. ■ Legg merke til dreieretningen. Hold maskinen alltid sik at gnister aller slipspestov flyr bort fra kroppen. Ved sliping av metall oppstár det gnistsprut. Pass pa at ingen personer utsettes for fare. Pa grunn av brannfaren ma det ikke befinne seg brennbare materialer i nærheten (gnistsprutområde). Vær papiasselig nár du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk. Hvis kutteskiven blokkeres, forer dette til en rykkaktig reaksjon i maskinen. I dette tilfellet ma maskinen straks slas av. Ta hensyn til slipskivenes mål. Hullets diameter må passer sommen med feste-fensen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdeler eller adaptere. ■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra sider. Folg produsentens anvisninger vedrorende montering og bruk av slipeverktoyet. OBS! Slipskiven fortsetter Å gå en stund etter at maskinen er slätt av. Ilke spenn maskinen fast i skrustikken. La aldri barn bruke donne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen nár det brukes original-tilbehör.

Informazioni sulla statica

Slisser i bærende vegger ma tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene ma absolutt overholds. Før arbeidsstart ma den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledsen kon-sulteres.

Montaggio dei dispositivi di protezione

För alle arbeider på maskinen utføres måstöselet trekkes ut.

Coperchio di protezione

■ Til arbeid med slime- eller kutteskiver mag vernedeksel 6 vare monter. Apne spentnarmen 7. Sett vernaldekselet 6 på spindelhansen til maskin-hodet som vist på bildet. Kodeknastene på verne-dekselet på stemme overens med de tilsvarende utsparingene på spindelhansen.  Trykk vernedekselet sik på spindelhalsen at kan- ten på vernedekselet ligger på flensen til maski- nen og kodeknastene griper inn i noten på spindelhalsen.  Drei vernetekselet 6 mot urviserne til nodvendig stilling (arbeidsposisjon). Innstill vernaldekselet 6 sik at gnistene icke fyker motBrukeren. Merk: Kodeknastene på vernedeksen 6 sørger for at det kun kan monteres et vernedeksen som passer til davon maskintypen. Demontering i omvendtrekkefolge.

Impugnatura supplementare

Ved alle arbeider med maskinen mA ekstrahandtak 3 vare monter. Skru ekstrahandtak 3 inn på hoyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utfores.

Impugnatura supplementare antivibrazioni

CONTROLLO VIBRAZIONI

Det vibrasjonsdempende ekstrahandtaket reduserer vibrasjonene under arbeidet, slick at dette blir mer behagelig og sikkert.  Ilke utfør endringer på ekstrahandtaket. Ikke fortsett Å bruke et skadet ekstrahändtak.

Protezione per le mani

Til arbeid med gummislipetallerken 13 aller med koppborste 16/stalborste/lamellskive anbefales det a montere handbeskyttele 12 (tilbehor). Handbeskyttele 12 festes med ekstrahandtek 3.

Montaggio degli accessori per la levigatura

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. Slope- og kutteskivene blir svært varme under arbeidet; ikke ta påppe for de er avkjølt. Rengjør slipespindelen og alle deler som skal monteres. Til fastspenning og losing av spliceverktøyene lases slipspindel 5 med spindelåsetast 4. Spindellåsetast 4 mA kun trykkes nár slipspindelen stå stille!

Disco per levigatura/taglio

Ta hensyn til slipskivenes mål. Hullets diameter må passer gesammen med feste-flelsen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdefer erller adaptere. Ved bruk av en diamant-kutteskive ma det passes pa at dreieretningspilen pa diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil pa maskinhodet) stemmer overens.

Montaggio: vedere la pagina delle immagini.

Skru spennmutter 10 på og trekk til med hakenokkelen (se avsnittet «Hurtigspennmutter»).

Flangia di fissaggio per mandrino M 14

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten. Hvis O-ringen mangler aller er skadet, ma den absolut skiftes ut (bestillings-nr. 1600 210 039) før festeflens 8 monteres.

Flangia di supporto per mandrino filettato M 10

Festeflensen 19 kan brukes på begge sider. Vedbrukvä diamant-kutteskiver mä den dreies 180° forden settes på slipspindel 5. Boringen til diamant-kutteskiven (Ø 20 mm) mäuten klaring passer i sentreringskanten til feste-flesten 19. Ikke bruk overgangsdeler aller adaptere.  Etter montering av slipeverktoyet ma det for maskinen slas pa kontrolleres om slipeverktoyet er riktig montert og kan dreie seg fritt.

Disco lamellare (piatello per mola a lamelle)

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og handbeskyttelsen 12 monteres. Sett en spesiell festeflens 8 (tilbehør, bestillingsnummer 2 605 703 028) og lamellslipeskiven pa slipespindel 5. Skru pa spennmutter 10 og trekk til med hakenokkelen.

Piatello di supporto in gomma 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og händbeskyttelsen 12 monteres.

Montaggio: vedere pagina illustrata.

Skru på rundmutter 15 og trekk til med hakenokkelen.

Spazzola a tazza 16/spazzola in acciaio

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernendekselet 6 tas av og handbeskyttelsen 12 monteres. Slipeverktøyet ma kunne la seg skru sa langt inn pa slipspindel 5 at det ligger godt mot slipspin-delflensen pa enden av slipspindelgjengen. Trekk til med en fastnokkel.

Dado di serraggio rapido SDS-c/ic

(per mandrino filettato M 14)

Istedetfor spennmutter 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy. Hurtigspennmutteren 11 mA kun brukes for slope- og kutteskiver. Bruk kun feilfrie, uskadede hurtigspennmuttere 11. Ved paskruing ma det passes pa at skriftsiden\ kke peker mot slipskiven; pilen ma peke mot\ indeksmerke 20.  Las slipespindelen med spindellasetast 4.Trekk til hurtigspennmutteren ved a dreie slipskiven kraftig med urviserne.  En korrekt festet uskadet hurtigspennmutter kan loses manuelt ved a dreie den riflede ringen mot urviserne. En fastsittende hurtigspennmutter ma aldri loses med en tang, bruk en hakenokkel. Hakenokkelen settes pa som vist pa bildet.

Utensili abrasivi approvati

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisingen. Det godkjente turtallet [min^-1] hhv. periferihastig-heten [ / ] til slipeverktoyene som brukes må minst tilsvare informasjonene i tabellen. Derfor mä alltid godkjent turtall/periferihastig-het på etiketten til slipeverktøyene overholds.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Avvio

Vær oppmerksom på netspenningen: Spen- ningen til stromkilden ma stemme overens med informasjonene på maskinens typeskilt. Maski- ner som er merket med 230 V kan ogsa brukes pa 220 V.

Inserimento/disinserimento

Til igangsetting av maskinen skyves pä-/av-bry-teren 1 fremover. For à lase pá-/av-bryter 1, trykk den ned til den griper inn. Til utkobling av maskinen slipspe p-/av-brytere n 1 hhy. trykkes ned bak.

Prova di funzionamento!

Kontroler spliceverktøyet før bruk. Slipeverktøyet mæ vare korrekt montert og kunne dreie seg fritt. Provekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktøy må不同程度.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-elektronikken holder turtallet nestled konstant i tomgang og under belastning og sikrer en jevn arbeidsytelse.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjole ubelastet ved hoyeste tomgangsturtall i ca. 30 sekunder.

Preselezione velocità (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forhändsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnitet «Tekniske data» (omtrentelige verdier).

Indicazioni operative

Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. ■ Maskinen pågressive belastes sASTERKT at den stanser. Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse for de er avkjolt.

Smerigliatura grossolana

 Mit innstillingsvinkler på 30° til 40° oppnär man det beste resultatet ved grovsliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det opp... star ikke riller.  Bruk aldri kutteskiver til grovsliping.

Mola a lamelle (piatello portamola)

Med lamellslipeskiven (tilbehør) kan øgsa buede overflater og profiler (kontursliping) bearbeides. Lamellslipeskiver har en vesentlig hoyere levetid enn fiber-discer, braker minre og har lavere slipetemperaturer.

Taglio

 Under kapping ma det ikke kiles fast eller Oscilleres. Arbeid med middels sterk fremskyvning tilpass-set materialet som skal bearbeides. Utløpende kappeskive违法犯罪 bremses ved á trykke mot siden.  Viktig er retningen man kapper i. Maskinen arbeider alltid i motsatt retning, derfor mà man不同程度 bevege maskinen i den andre retninger! Ellers er det fare for at den trykkes ukontrollert ut av snittet. Under kapping av profiler og firkantror er det best a begynne pa den minste diameteren.

Taglio di pietra

■ Maskinen må kun brukes til törskjæring/tørsliping. Bruk helst en diamant-kappeskive. For a unnga fastkiling ma du bruke foringsplaten 17 med et spesielt avsugvernedeksel. Bruk maskinen kun med stovavsug. Bruk ekstra stovmaske.  Stovsugeren mavare godkjent for avsuging av steinstov. Bosch tilbyr egnedestovsugere. Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet. Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde). Ved kapping av sørskilt harde materialer, f. eks. betong med hoy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn pa dette. I dette tilfellet ma kappingen avbrytes og diamant-kutteskiven avkjoles et oyeblinkk ubelastet i tomgang. Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn på at diamant-kutteskiven er blitt slov. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan davon slipes igjen.

Manutenzione e pulizia

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Maskin og ventilasjonsspalter må alltid holds rene for á kunne arbeide bra og sikkert.  Ved ekstreme bruksvikar kan det under bearbeidelse av metall sette seg lededyktig stov innate i maskinen. Beskyttelssesisolasjonen av maskinen kan inskrenkes. Det anbefales i slike tilfeller a bruke et stasjonert avsuganlegg, a blase gjennom ventilasjonsapningene ofte og montere en jordfeilbryter. Skulle maskinen sviktetil trossfor omhyggelige produksjons- og kontrollmetoder,ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy. Ved alle forresporsler og reservedelsbestlinger ma du absolutt oppgi maskinens 10-sifrede bestillingsnummer!

Protezione ambientale


Riciclaggio delle materie prime invece dello smaltimento in discarica

Maskin, tilbehør og forpakning bør resirkuleres. Denne bra克斯anvisningen er laget av klorfritt resirkulert papir. For à kunne resirkulere på en skikkelig måte, er kunststoffdelene markerte.

Servizio e consulente clienti

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Kundeksulent: [phone] Fax. [phone]

C ∈ Dichiarazione di conformità

Vi overtar ansvaret for at dette produit er i overensstemmelse med falgende standarder el- ler standard-dokumenter: EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification  i.v. Mo Tu We Th Fr So Su Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Rett til endringer forbeholds Tekniset tiedot

Kulmahiomakone		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Tilausnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ottotoho *	[W]	700	720	720	720
Antotoho *	[W]	390	400	400	400
Tyhjäkøyntikierrosluku	[mi:n-1]	11 000	11 000	11 000	11 000
Hiontalaikan Ø, maks.	[mm]	115/125	100	115	125
Hiomakaran kierre		M 14	M 10	M 14	M 14
Vakioelektroniikka		-	-	-	-
Kierrosluvun esivalinta		-	-	-	-
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		☐ / II	☐ / II	☐ / II	☐ / II

Kulmahiomakone		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Tilausnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ottotoho *	[W]	720	800	850	900
Antotoho *	[W]	400	420	430	440
Tyhjäkøyntikierrosluku	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Hontalaikan Ø, maks.	[mm]	115/125	125	125	125
Hiomakaran kierre		M 14	M 14	M 14	M 14
Vakioelektroniikka		-	●	●	●
Kierrosluvun esivalinta		-	●	●	●
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Ota huomion koneesi tilausnummer. Yksittästen koneiden kauppanimitys saattaa vaihdella. * Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakhtaisissa versioissa saattavat tiedot vaihdella. Kierrosluvun esivalinta (Malli CE)

Materialiai	Käytö	Työkalu	Säätöpyörä
Muovi	Kiillotus	Lampaanvillatyyny	1
	Hienohionta	Huopakiillotuslaikka	1
Metalli	Hienohionta	Kangaslaikka	1
	Värin poisto	Hiomapyörö	2–3
Puu, metalli	Harjaus, ruosteenoisto	Kuppiharja, hiomapyörö	3
Metalli, kivi	Hionta	Hontalaikka	4–6
Metalli	Hionta	Hontalaikka	6
Kivi*	Katkaisu*	Katkaisulaikka ja ohjainkelkka	6

* Kivaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttaen (lisātarvike).

Uso appropriato

Laite on tarkoitetu metalli- ja kiviainesten katkaisun, hiontaan ja harjaukseen ilman veden kayttoa. Kiven katkaisussa taytyy kayttaa ohjainkelkaa. Laitteet, jotka on varustetu elektronisella ohjauksella: Konetta voidaan salituilla lisatarvikkeilla varustettuna kayttä hiontaan ja kiillotukseen.

Informazioni su rumore e vibrazioni

Mitta-arvot määritetty EN 50 144 mukaan. Tyokalun typpillinen A-arvioitu melutasao: aenen painetaso 88 dB (A); aenentehotosa 101 dB (A). Käytä kuulosuojaimia! Typpillinen luokitettu kihtyvyys on 5,0 m/s². Käytettaessä tärinavaimennettua lisakahvaa on lisakahvan kautta käteen ja käsivarteen kohdistuva typillinen tärina alle 2,5 m/s².

Parti della macchina

1 Kännistyskytkin 2 Kierrosluvun säätöpyörä (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Lisakahva 4 Karan lukituspainike 5 Hiomakara 6 Laikkasuojus 7 Kiristysvipu 8 Kiinnityslaippa (M 14-hiomakarassa O-renkaalla) 9 Hionta-/katkaisulaikka* 10 Kiristysmutteri 11 Pikakirystymutteri SDS- (M 14-hiomakaraa varten)* 12 Kasisuojus* 13 Kumihiomalautanen* 14 Hiomapyorro* 15 Pyoromutteri* 16 Kuppiharja* 17 Poistoimukuvulla varustetu ohjainkelkka* 18 Timanttikatkaisulaikka* 19 M 10 Kiinnityslaippa * Käytööhjeissa kuvatut lisātarvikkeet eivat välttamattā sisāly toimitukseen!

Sicurezza sul lavoro

 Vaaraton työskently laitteella on mahdollinen ainoastaan luettuasi huolellisesti käytto- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tuleen noudattaa oheen liitelyn vihko sen yleisi turvaohjeita. Ennen ensimmäista käytöa sinun tulisi saada käytännon opastusta. Käytä suojalaseja ja kuulosuojaimia. Käytä turvallisuutesi takia myös muita suoja- varusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta. Työssä syntyvä poly saattaa olla terveydelle haitallinen, palava tai rajähdysaltis. Sopivat suojatoimenpiteet ovat valttamattomät. Esimerkiki: Monia poljá pidetään karsinogeenisina. Käytá soveltuvaa polyn-/lastunimua ja polynsuojanaamaria. Kevytmetallipoly voi syttyä palamaan tai rajähä. Pida aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaaraliasia. Jos verkkjoho to vahingoittuu tai katkeaa tyon aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomasti irrotettava pistorasiasta. Alä koskaan käytä laitetta, jos verkkjoho to on vialinen. Liitä laitteet, joita käytetaan ulkona, vikavirtasuojakytkimen (Fl) kautta, Jonka laukaisuvirta on korkeintaan 30mA . Älä käytä laitetta sa-teessa tai kosteudessa. Pida tyoskentelyn aikana aina konetta kaksin kasin ja seiso tukevasti. ■ Varmista tyokappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitety tyokappale pysyy tukevammin paikoillaan, kuin käddessä pidettynä. Tarkista aina, etta verkkjoho tukkee konneesta poispain. Pysayt aina kone, ennen kuin asetat sen pois kasistasi ja odota, etta koneen pyorinta lakkaa. Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee kaynnistyskytkin valittomasti vapauttaa ja saattaa ei-asentoon. Tama estaa hallitsemattoman uudelleenkaynistyksen. Laitetta saa kayttäa vain kuivaleikkaukseen/kuivahiontaan. Kaikissa koneella suoritettavissa toissa on lisakahvan 3 olta asennettuna. Tartu sahkötyokaluun ainoastaan eristetyista kahvoista,Jos tyokalu saattaa osua piilossa olevaan johtoon tai omaan verkkjohtoon. Kosketus jannitteisen johdon kanssa saattaa tehdä koneen metalliosat jannitteisiksi ja aikaansaada sahköiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtön puoleen. Kosketus sahkjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoitaminen saattaa johtaa rajahdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun. Hionta- tai katkaisulaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Työs-kenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme kayttämän kasisuo-Justa 12 (lisatarvike). Käytä polyn poistoimua kivianesta työsttä essä. Polynimurin tulee olla sallittu kivipólyn imurointiin. Käytä ohjainta, kun leikkaat kiveä. Asbestipitoista materiaialia ei saa tyostaa. Käytä ainoastaan hiomatyökaluja, joiden suurin salittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkayntikierrosluku. Tarkista hiomavālineet ennen kāyttoa. Hiomavālineiden on oltava oikein asennetuja ja niiden tāytyy pystya pyorimaān vapaasti. Suorita koeajo vāhintān 30 sekunnin ajan ilman kuormitusta. ālā kāytā vahingoittuneita, epāsānnöllisen muotoisia tai tāriseviā hiomatyōvālineita. Suojaa hiomalaitetta iskuiita, kolhuiita ja rasvalta. Vie vain käynnissä oleva kone tyokappaletta vasten. Pida kadet poissa pyorivista hiomavalineista. Tarkista laikan pyorimissunta. Pida aina laite niin, etta kipinat ja hiomapoly lentavat kehosta poispain. Metallien hionnassa syntyykipinointia. Tarkista, ettei kenellekaaan aiheuteta vaaraa.Tulipalovaaran takia ei lahistollaa saa olla mitaan palavia aineita (kipinaetaisyydella). Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet. Katkaisulaikan kiinnarttuminen johtaa koneen takaiskuun. Pysayta valittomasti kone tassapauksessa. Ota huomioon hiomalaikkojen mitat. Reiān halkaisijan tulee sopia kiinnyt-slaippaan 8 (M 14), 19 (M 10). Älä käytä supis-tusosia tai sovitteita. Alä koskaan käytä katkaisulaikkoja rouhintaiaikkoina. Alä aseta katkaisulaikkaan sivuttaitaistapainetta. Ota huomioon hiomavālineen valmistajan asennus- ja kaytöohje. ■ Huomio! Hiomalaikka pyöri viël aitteen poiskytkennän jälkeen. Alä kiinitta laitetta ruuvipenkkiin. ■ Alä koskaan anna lapsille lupaa käyttaa konetta. ■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetän talle laitteelle tarkoitetuja alkuperäisia varaosia.

Istruzioni statiche

Kantavien seinien lovia sätelevät standardi DIN 1053 osa 1 ja kansalliset märäykset. Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakenusjohdon kanssa.

Montare i dispositivi di protezione

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Laikkasuojus

■ Hionta- tai katkaisulaiaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Avaa kiristysvipu 7. Aseta laikkasuojus 6 kuvan osoittamalla cavalla laitteen paan karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.  Paina laikkasuojus karan kaulan, kunnes suojuksen olake on laitteen laippaa vasten ja turvanokat tartuvat karan kaulassa kiertavaan uraan.  Kierra laikkasuojus 6 vastapäivän haluttuun asentoon (työasentoon). Säddä laikkasuojusta 6 niin, etta kipinäsuihku käytäjan suuntaan estyy. Ohje: Laikkasuojuksen 6 ohjausnokat varmistavat, etta ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa. Irrotus tapahtuu känteissä järestyksessä.

Lisakahva

■ Kaikissa koneella suoritettavissa toissa on lisakahvan 3 oltava asennettuna. Kierra kiinni lisakahva 3 koneen paan oikealle tai vasemmalle puolle, riippuen tyotavasta.

Tärinää vaimentava lisäkahva

VIBRATION CONTROL

Tärinäa vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja nän ollen myös miellyttävamman sekä varmemman työskentelyn.  Ala tee lisakahvaan mitaan muutoksia. Älä katja vaurioituneen lisakahvan käytöä.

Käsisuojus

Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käytämän käsisuojausta 12 (lisatarvike). Käsisuojus 12 kiinnitetaan li-sakahan 3 avulla.

Hiomatyökalun asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä.  Käytä ainoastaan hiomatyökaluja, joiden suurin salitttu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneentyhjäkayntikierrosluku. Hionta- ja katkaisulaikat tulevat kaytossa hyvin kuumiki; ala kosketa laikkoja, ennen kuin ne ovarjähtyneet. Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 4 hiomatyokaluja kiinnitettaessä ja irrotettaessa.

Paina karan lukituspainiketta 4 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Rei'an halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Alä kaytä supistusosia tai sovitteita. Käytettäessä timanttikatkaisulaikkaa on tarkistet-tava, etta timanttikatkaisulaikassa oleva kierto-suntaa osoittava nuoli osoittaa koneen kierto-suntaan (kierto-suntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 10 paikoilleen ja kirista kak-sireikäavaimella (katso kappaletta "Pikakiristysmutteri").

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 keskityslaipan ymparille on asennettu O-rengas (muoviosa). Jos O-rengas puuttuu tai jose on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:0 1600 210 039), ennen kuin kiinnitslaippa 8 asennetaan.

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttaa kak-sipuolisesti. Timanttikatkaisulaikkoja varten se tulee asentaa 180° kännettynahiomakaraan 5. Timanttikatkaisulaikan reiän (Ø 20 mm) tulee sopia valyksettä kiinnityslaipan 19 keskityslaippaan. Alä kayta supistusosa tai sovitteita.  Kun hiomatyokalu on asennettu, tulee ennen käynnistämista tarkistaa, etta hiomatyokalu on oikein asennettu ja etta se mystyy kiertamän vapaasti.

Tasoliuskalaikka

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Asenna erikoinen kiinnityslaikka 8 (lisātarvike, tilaus n:0 2 605 703 028) ja tasoluskalaikka hiomakaraan 5. Kierra kiristysmutteri 10 paikoilleen ja kirista se hyvin kaksireikäavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilteen ja kirstä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Hiomatyokalu on pystyttävi kiertään hiomakaraan 5 niin pitkälle, etta se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Dado di serraggio SDS-c/ici

(per mandrino da smerigliatrice M 14)

Kiristysmutterin 10 tilalla voidaan kayttaa pikakiristysmutteria 11 (lisatarvike). Pikakiristysmutteri mahdollistaa tyokalujen kiinnityksen ilman tyoka-luja. Pikakiristysmutteria 11 saadaan käyttaa aino-astaan hionta- ja katkaisulaikkojen kiinntykseen. Käytä ainoastaan moitteettonta, ehjä pikakiriystymutteria 11. Tarkista pikakiristymutteria kiinnitettaessä, ettei pinta, jossa on tekstia tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.  Lukitse kara painamalla karan lukituspainiketta 4. Kirstä pikakiristysmutteri kiertamalla hontalaikkaa voimakkaasti myotapäivään.  Oikein kiinnitety, kunnossa oleva pikakiristysmutteri voidaan avata kasin, kiertamalla rihlattua rengasta vastapäivään. Alä koskaan avaa kiinnjuuttunutta pikakirystymutteria pihdeillä, vaan käytä kaksireika-avainta. Aseta kaksireika-avain kuvan osoittamalla tavalla.

Utensili di levigatura ammessi

Kaikkia tassa käytöohjeessa mainittuja hiomatyokaluja voidaan käyttaa. Käytettävien hiomatyökalujen saillutun kierroslu-vun [min^-1] ja kehanopeuden [m / s] tulee vähintaan vastata taulukossa olevia arvoja. Tarkista siksi aina hiomatyokalun nimilapussa mainittu sallittu kierrosluku/kehanopeus.

	maks. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in servizio

Tarkista verkkojannite: Virtalähteen jännitteen taytyll olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttaa myos 220 V verkoissa.

Accensione e spegnimento

Käynnistä laite työntämällä käynnistyskytkin 1 eteenpän. Lukitse käynistyskytkin 1 painamalla sen etu-reunaa, kunnes se lukkiutuu. Pysäytä kone päästämllä käynnistyskytkin 1 vapaaksi tai painamalla sen takaosaa.

Prova di funzionamento!

Tarkista hiomatyokalu ennen kayttoa. Hiomatyokalun tulee olla moitteetomasti asennettu ja sen tayty pystya kiertymaan vapaasti. Suorita vahintaan 30 sekunnin koekaytto ilman kuormaa. Alä kayta viottuneita, epamaaraisen muotoisia tai tariseviayokaluja.

Elettronica standard (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vakioelektroniikka pitäa kierrosluvun lahes vakiona tyhjkaynnissä ja kuormalla ja takaa taten tasaisen työtehon.

Protezione da sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysahtyy. Poista kuorma valittomasti ja jäahdtykone käyttamalla sitä 30 sekuntia taydella tyhjkayntikierrosluvulla ilman kuormaa.

Preselezione del numero di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aseta tarvittava kierrosluku saatopyoralla 2 koh-dassa "Laitteen tiedot" sijaitsevan taulukon mu-kaan (lahtoarvoja).

Istruzioni per il lavoro

■ Kiinnitä tyokappale, ellei se oman painonsa takia pysy paikallaan. Alä kuormita konetta niin paljon, etta se pysahtyy. ■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkoja, ennen kuin ne ovat jähtyneet.

Levigatura

 30° ... 40° asetuskulmalla saavuteaan paras hiontatulos. Liikuttele konetta edestakaisin kevestyi painaen. Taten menetellessa ei tyokappale kuumene liikaa, ei varjaanny eikä pintaan synny uria.  Älä koskaan käytä katkaisulaikkaa hiontaan.

Disco lamellare

Tasoliuskalaikalla (lisātarvike) voidaan tyostäa myös kuperia pintoja ja profileja (reunahiontaa). Tasoliuskalaikat kestavt huomattavasti kauemmin kuin hiomapyorot, ne ovat hiljaisempia ja hioimalampotila on alhaisempi.

Troncatura

 Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella tyokalua. Tyoskentele kevytta, tyostettavaa aneeseen sopivaa syottka kayttaen. Alä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitta sivuttain kappaletta vasten.  Katkaisussa kayetty suunta on tärkeä. Koneen taytyaina toimia vastapyorimissuunnassa; ala koskaan siirra konetta toiseen suuntaan! Talloin on olemassa vaara, etta laikka pinautuu hallitsematomasti ulos leikkauslovesta. Profilieja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Taglio di pietra

■ Laitetta saa käytää vain kuivaleikkaukseen/kuivahiontaan. Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttaa ohjainkelkkaa 17, jossa on erikoinen imusuojahuppu. Käytä laitetta ainoastaan polynimun kanssa. Käytä lisäksi polynsujanaamaria.  Polynimurin tulee olla hyväksytty kivipölyn imurointiin. Boschin ohjelmasta loytyssoveltuvia polynimureita. Käynistä kone ja aseta ohjainkelkan etuosa tyokappaletta vasten. Työnnä konetta eteenpäin kohtuullisella, työstetävaän aineeseen sopivalla syötöllä (kuva). Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myotäilevā kipinäkehā viittaa tāhān. Täloin on leikkaus keskeytettäva ja annettava ti-mantitkatkaisulaikan jäahtyā vahän aikaa käytä-mällä sitakuormittamattomana tyhjkäyntikier-rosluvulla. Tuntuvasti alentunut työteho ja kiertäva kipinäkehā ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejā. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

Manutenzione e pulizia

- Scollegare la spina dalla presa di corrente prima di qualsiasi intervento sull'apparecchio.

 Pida aina laite ja tuuletsaukot puhtaina voidaksesi tyoskennella hyvin ja turvallisesti.  Metalleja tyostettäessä voi äärimmäisissä käyttoolosuheissa johtavaa polyä kerääntyä laitteen sisälle. Laitteen suojaeristys voivahingoittua. Näissä tapauksissa on suositeltavaa käyttaa kiinteaa imulaitetta, usein puhaltaa tuletusaukkoja puhtaaksi ja kytkevikavirta-suojakytkin (FI) laitetta suojaamaan. Tämä laite on suunniteltu, valmistetty ja testattu erittäin huolellisesti. Mikä niä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnummer kaikissa kyselyissä ja varaosatila- uksissa!

Protezione ambientale


Riciclo delle materie prime come alternativa allo smaltimento dei rifiuti

Laite, tarvikkeet ja pakkaus tulisi havittaa ympa-ristoystavallisesti toimittamalla ne kierratykseen. Nämä käytöohjeet on valmistetu kloorittomasti valkaistusa uusiopaperista. Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Assistenza e consulenza clienti

Rajahdyspiirustuksia ja tietoja varaosista loydat osoitteesta: www.bosch-pt.com Robert Bosch OY Ansatie 6 a C 01740 Vantaa +358(0)9/435991 Fax [phone]

(€ Dichiarazione di conformità

Todistamme taten ja vastaamme yksin siitä, etta tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien märäysten mukaisesti: 89/336/ETY, 98/37/EY. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Pidätämme oikeuden muutokiin Texvika xapaktnpiotikα μnxavnμatoc

Γωνιακός λειαντήρας		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Κωδικός αριθμός		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ονομαστική σχύς *	[W]	700	720	720	720
Αποδιδόμενη σχύς *	[W]	390	400	400	400
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	11 000	11 000	11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	100	115	125
Σπείρωμα ἀξουνλειανος		M 14	M 10	M 14	M 14
Ηλεκτρονική σταθεροποίŋη (Constant-Electronic)		-	-	-	-
Προεπιλογή αριθμου στροφών		-	-	-	-
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Γωνιακός λειαντήρας		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Κωδικός αριθμός		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ονομαστική σχύς *	[W]	720	800	850	900
Αποδιδόμενη σχύς *	[W]	400	420	430	440
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	125	125	125
Σπερωμα ἀξουνλειανος		M 14	M 14	M 14	M 14
Ηλεκτρονική σταθεροποῖŋση (Constant-Electronic)		-	●	●	●
Προεπιλογή αριθμου στροφών		-	●	●	●
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Ipaakaloume npooeEte tov Kwoik opiOTou mXavmaToC oac. O eptopikoc xapaktnipoioc opiaevw vnxavmuWv mOpie va diapei. * Ta oToixia ioXouov yia ovOaOTiKcTaoic [U] 230/240 V. Ta oToixia auta mOpoei diaopopoinoiv oue npintwn xan aunlotepwv taov, kaowk ae Ekoosie iokc yi diaipopecs wpecs. Ipoεπiλογη αριθμού στροφών (Túnoς CE)

Yλικό	Εφαρμογή	Εργαλείο	Τροχιακός ρύθμιας
Πλαστικό	Στίλβωση	Σκουφος στίλπνότητας	1
	Λεπτολείανη	Κεταένιος διακός στίλβωσης	1
Μέταλλο	Λεπτολείανη	Υφαμάτινος διακός στίλβωσης	1
	Αφαίρεση χρώματος	Σμυριδόφυλλο	2-3
Ξύλο, μέταλλο	Βούρτασισμα, ξεδακόμριασμα	Ποτηροειδής βούρτσα, σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανη	Διακός λείανης	4-6
Μέταλλο	Ξεχόνδρισμα	Διακός Εχονδρίσματος	6
Πέτρωμα*	Κοπή*	Διακός κοπής καὶ συρόμενος	6
		οδηγός κοπής

^* H kon'πετρωματων ειπρεπελι μόνο με χρησι ουρομενου έθηγού κοπίς (εἰδικό εξάρτημα).

Conformità alla direttiva

To µn νηµ npooipzetai yia tnV konn, to Exovtpia kai to BOUPTOIA uAIKWv ano MeTALIO kai NTpWmuata xwpiC tn Xpnon Vepou. Iia Tnv konn Ntprwamaw anaiteiata Xpnon Evoc oupuEvou oyou konnc. Tia unxavnatae nIektpovikpouiio M E yekepiéva Iaivtka epyaia to unxavna npoei va xpoanoinoianc yia laivon kal iAβωon.

Informazioni su rumore e vibrazioni

EeakpiBwONTwvTmuWvMuTePnOscoupwova µ EN 50 144. H ouqwva e Tnv kaunuA ektiuntheta a otaun opuou tou nxaavmuatoc aevxetai e: Taunakouotikns niene 88 dB (A). Taun nxntikns loxuoc 101 dB (A).

Indossare occhiali protettivi!

H ektiunθεiαa xapaKTnpoiTik Επιαxuvən avερχεται 5,0 m/s². H npoOeTn λaβn anoppoα Touc KpaδaσμoUc κai γi' auto, Šav εργαζεσθε μ' autv, o xapaktnpiaμoc Kpaδaσμoc xεριou μnpatou Σivai xaμnλotepoc ano 2,5 m/s².

Parti della macchina

1 Diakottn ON/OFF 2 Tpoxiaokos npoεuoyn agl. otpoov (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 ρσθ τηλαβη 4 PAnKtpo mavdaalwoanc aOva 5 A\xovac λ λ σ 6 PpOpaakntipac 7 MoXλoC ouσφiEηC 8 Φλάντα μύδοχής (σε ἀξουνα λείανοης M 14 με δακτύλιο O) 9 Diokoc δp iσµ αt o c / komis^* 10περικόχλοσύσφιξης 11 Περικόχλιο ταχύουσωφιξης SDS-clic (για ἀξονα λεἰανοής M 14)* 12 Ppouakntpaç xερiou* 13 Eλαστικός διδοκός λεῖνανης* 14 µ ρ φ λ λo^* 15 τρσγµλσπ ρ σ λ σ^* 16 Pto npoeiδnC BOuPToa 17 SuproevoosnyocKoimcμE npoulakntnpa avappoqno 18 Δiµaν tδ 口 O KOMIc* 19 λ ν τa uno0xic M 10 * EApntjata nou anekovotai kai nepiypapovtai otic odnyie xpnanc dev uvoedouu navtoe to umxavna!

Per la vostra sicurezza

Akivduv npyaia µ to unxavnua eivai movo duvat, av biaaote npwta ka la oAec TIC obnyie cxponc kai TIC unodxiic aoppaaiaac kai epapuocte navtoe auotnpa TIC oynie c nou neipexovtai a'autc. SUnnnpwata npenei va tnpouvtai kai o yevikc uno0e1eic aoaaleiac nou neipixovtai oTo ounPapadioevo puAldio.PivxPnoiPonoiTe To muXavna yia npotn popa nntoteva aac evnepawov otny npaei. Φopáte προστατευτικá γuαλία kai ωτασπιδες. Ia npioootepn aoqaaia qopate enionc kal ouuunpomegaatiko Eonlaioo, onwc npootateutikayavta, oTepea unobnmuata, Kpavo cai noia. Olokvocnoudnioupyovtai katantv epyaia nopei va evai avthetaivec, eupkntc n ekpnktic.1 auto npenla va laubavovta kataaalna pa npoostiaac. Tia napadeyma: Mepkec oKovcs ouykaataleoyovta otic kapkivoyoe. Xpnoiopoite TNV kalaaan avappoonnokovnc/ypceow/vpokaviow kai popate npoownida npootaoiaac ano okovn. Kovn ano eLaaPp aEtaaMa npoei va avapXeTc i naKpayi. dIatnpieTe to Xwp Tns Epyaoiaoc navtoTe KaHAp o E10n ol avaiEic uikwEvai 1iaTepa EnikivouEc. MnyaayieTo kawdeltaiktuou, oe nepintwnou katnV epyaoia unootei baaBn n konTe tEeiwc, aaaa ByaTae aoeosTo qic ano tnV npica. Mn xpoanooite note to mnxavna u e φ aapevo kaawdo. uokuec kai mxaavnata nou xpoaioiouvtai oto unaitheta npenei va ouvdoovtae to diktuo eow evoc npoataetukoi diaokontn diappoC (Fl) µ evioto uos pemaotc evepyonoinc 30 mA.Mn xpnaiooite to mxaavma/tn ouokeuon ot npoxn. OtauyaceoKpatateTo mnxavma kai µ ta doo oac xepia kai povtizeteyia tnvaopaln thon tou owatooc oac. AopaiotE to uno katepyaia tepaxio. Evun oKATEpyaia Tepaxio nou otepewetai mTn Bonthetaia mias diatae ng ouphiNc nmuac eyyevnc ivai otepewevo mE yalutepn aoapaia ano evanou ouypatietai meTo xepi. AnopakpuvTe to kaIoo navtoe niow ano to mnxavna. Pniv anoTheoTe to mXavna oEoTe to onwoBnot EKTc λeitoupyiac kai πepveTc wonou va naeI eVTelwoc va KIVeItai. Av diaKoEi npoxn pEuMaoc n av TpaBnxOe i o PEuMaToaNnTnC (Pc) ano to PeuMaToobotn (npia) anoavdaawotc aouwCto diaKoTTN ON/OFF kai tonoetntote tvn th eon OFF. Auto EmuoiEi maEvdxOeVn avEeAeyktn Enaevkkivnon. To mnxavna eintpenei tai va xpnooioietai yia npn korn/ienp nlambdaovn. oIeTicEpyaOIEc µ To mXavnma npEni va eivai ouvapmooynEv n npoOeTn laBn 3. Otau unapxie kivouoc va × TunnoeTe muTuXov apavn nEeKpiK ypaumn to idioTo nEeKptiko Kaawio Tou mXavmuo, maoTe To nEeKptiko mXavma povo ano ta mvwvea tmnpata nTismvwvec laeC tou. H eTn nE mua uno taon eupokouevn nEeKtpiKn ypaumn npopei va thoei ta muTaalkata nmuata tou nXavnmuatoC enionc uno taon kai va oynnoe i Etoi O nEeKtpoanxiia. Xpnoiopoioiote kataaannles c ouokuec avixveuongyia tov evtontioo tuxov apavowayowv/ypauuov npoxics evepyiaacnoubetaoualeuteite oxetikatnv avtioxntonikn enixeipnon npoxnc evepyiaoc. H ean µ TIC nAeKTPiKc ypaue c mopei va oynnoe i e npkayia KI nAeKtpoanlxiia. Znua o' evav aywyo awtaepiou (ykaiou) mopei va oynnoe 0Eekneta. To prunma/kosuo evoc uOpoawna pokaee znuiec o aVTkeiueva kai npayata kai npopei va pokaloei nAeKTPoanlxiia. TtEpyaieC 2E iokouc Exovdpiaotoc/ Konnc npenevaivauvapuoloynevoc o npoquakntnpac6. TtC epyaoic 2E tov 1eaoikodioko aeianc 13 n 1nv notnpoeiobouptoa 16/tn diokoeiob Bouptoa/To piniobeiDioKO ouviotatai n ouvapuoloyon tou npoquaktnpa Xepiou 12 (EIOK OXAPTNMA). Otau katepyazeothe ntpwmuata xnoiunoieite avappoqnon oKovnc. O anoppoepntnpac oKovnc npenei va eivai EyKpiEvoc yia oKovn pTpwMatv. Tia Tnv konin neTpwoatw xnoiunoieite eva oupoEvvo onyo konns. Δ επιρεπεταιη κατεργασία μιαντούχων uλικών. XpnoiOnoiEITE anokkEioTikε pyaEia Twv onoiw o avotatoεπitptoc apiooC oTOPOoov Eiva toulaixiotov tooo uynoC ooo o eviotoC apIOoC oTOPOoW Tou mxaavmuoc xomega. EeYxETa λ eavTKa epyaleia npiv ta xpoiouoTc. To eavtio epyaeeio npentvivaiv aoyoauvapmooynevo kai va nopei va kiveitai euethetaepa. AExayETe bokn otyn paoen apnvotac to mxaVna va epyaOtei toulaxiotov 30 6eutpOeTTa xwpi c optio.Mn xpnoiopoieite xaaloeva, m otpoyyu na Kpaabocvea laivtka epyaleia. PpOoTaEeTeToepyAeio ano XTuMmuata, npOoKpOuoeic kai lamn. Odyite to mnxavma oto unokatepyacia Temuixo movo otav auto βp ioketai 0e λI toupyia. MaKpiTa xεpia oac ano Ta περιστρεφóμεva λεiavtikα εργaλεia. Aaβavετe unôη σαc τη φορα περιστροφής. Kpatae to μηχανημα katá τέτοι τρόπο, ωτe oι σιθες και Μκόνη λείανός va εκαφενδoviçovtai μακρία ano το σωμα σας. Kata nV katepyaoia eTaalwv bnmuoyeitai onivnpiog. Pooexe va mnu npokaeei tai kivduvo yia tuxov napevupokoeva atoua.Aoyw unapEnc kivduov npkayiac dE v eintpenei tai va betakovtai uphiekta ulika oTO yupw Xpo (nepiox'Onivnptoiou). Ipooxkata tnv kataokun oxioawv, n.x.0e φépovtec toixouc: Bλεne unodεiεic oxetikα με tn σatikn. To µ π λo kαp iα µ taoudiakou konnc,obnye i 0ε μia anotoun avtipaaon tou uynxavmuos. autnv tnv nepintwn Te to unxavma aueooc ektoc λεitoupyiac. AivTe npoooxn otic diaotaogeic twv diakwv leiavoc. H diautepoc tn6 diatpnonc npenla va taipiae otn φλν τc a uno0doxnc 8 (M 14), 19 (M 10). Mn xpooiopoie Teuxia ouotolnC n npoosapoootika. Mn xpnouponoiite note diokous konns yia Exovdpma. Mny unoabaalte touc diokous konnc oe nion ano ta nayia. Tnpeite Tc oxtekec 1E Tn ouvapuooyon kai tn xpnon tou λi avtikou epyaieou oyiec tou kataokeuaoTn. Ipooxn!To λ λντ σωµα va kivitei akoum uet a th oen tou mXavmaoc ektoc 1eitoupyia. Mn ouophiyyeTo µ η xαv nµa 0tn µ ν η Mny euntpenote noe o naia t npon Tou mnxavmuato. H Bosch eyyuatai tnv ayoyn leitoupyia tou mnxavmaoc movo otav yia to mnxavma auto xpnoioloivta ta npoβe neva yvnoia eaptnmuata.

Istruzioni relative alla statica

Σχιαμες Σε φέροντες τοίχους Σύκεινται Στην DIN 1053 Mερος 1ή στις αντίστοιχες διαταξείς της εκάστοτε χωρας. Oi napouoeo8oyiee npenei va tnpouvtai onomega note. Piv apxiaote tnv epyaia oac ouubauveite tov uneuthetavo ia tn otatik, tov apxtektova n tv apuobia dieuuvon doukw kataokewv.

Assemblaggio dei dispositivi di protezione

Pniv ano kaeE npyaia oTo iio To mXavnpa byaTeTo pic ano Tnv npica.

Protezioni

TtC epyaoiec 1e biokouc EoxoipioaTOC/ONnC npEeIvaivauvapuOIoynEvoc O npoPulakntnpac6. AvoiETo µ α λ ° σ φ η 7. TOnoTheToV npOpuLakntpa 6 enavw 0To lauToou aEova TnC KepaAInc Tou UnxavmuatoC onWc paivTeai Otnv Eikova. Ta KwdiKa EkEvtpa Tou npOpuLakntpAp npEne1 va taipiaEouv otic avtiotoixEc ykonec oTo lauToou aEova.  NATnOte Tov npoPuaKtnpa EnaW oTo LaioTO aEova WOnou To npiIaiuio Tou npoPuaKtnpa va Kaioeoi Otn pAavTa Tou mXavmuToCk ta KwDiKa EKKevTpa va "Piaoov" OTNV NpIepEpiakn EYKoTn Tou Laiou TO aEova.  TOnoTheToT npOpuAakTnpa 6 Otn θEon Tou EInOuMeIe (Otn θEon EpyaoiaC) πEpiOtpéφovtac Tov με φopa avTiθeTn EkEVnc Twv δEikTaw Tou poLoyoiU. PuθμiσεTov npoφuλakτηρα 6 katá τέτοιo tpòno, ωτε o Οπιθηρισμος va μην εκτόεuδετε προς to μέρος tou xείριση. YnodEiN: KwDIOKoONIeVA EKKeVTpa OToV npOpuAakTnpa 6 EyyuovvTaI Tnv ouvapUoLoyOn Tou Movou kataaAnLou Yia ToV EKaOTe TTO mXavmuToC npOpuAakTnpa. H anouuvapmoIoyon 8IeXayetai με tov avtiθετo τροπo.

Manutenzione

oLcTIC epyaoic µ To mXavna npenla vEivai ouvapolooynEvn n npo0eTn laBn 3. BiodwTe TnV npo0eTn laaBn 3 oTo dEio n apiotepo epoC TnC KepaAInC tou mXavmuToC, avaloya eTov TpOnnou epyaZeOe. PpOoTeTn LaaBn με avaToλn Kpaδaμωv

VIBRAZIONE

CONTROL

H npo0eTn laBn nepiopiE1 oTo eAixto Touc kpaabaouc kal kahtota etoi duvat n ia nepioooTepo avetn k aopaaen pyaia.  Mn δi λ γ kaia µ τaτp oni otnv npoarnt naBn. Mn ouvexiετe va xρησμοποιειτε μia tuxov xaalαμενη προθετηλαβή. Σις εργαοίες Με τον ελαστικό διοκο λειανούς 13 ἡ Με την ποροδή βουρτοα 16/ την διοκοείδη βουρτοα/ to πιδοείδη διοκο συνιστάται Μουναρμολόγησι Θου προφυλακτήρα εχριόι 12 (εἰδικό Εξάρτημα). Ο προφυλακτήρας εχριόι 12 στερεώνεται Με την προσθετή λαβή 3.

Assemblaggio degli utensili di levigatura

Piv ano ka3e εpyaia oTo iio to mnxavma byaεTe To pic ano tnv npica. Xpnooioite anokkoiotika epyaia twv onoiwov avwatoC eniPTeToc apioooc oTPOoow ivai Toulambdaiotov too uynlooc 0oo o eviortoc apiooc oTPOoWv TOU mXavHmuatoc Xwpic qoptio. Kata nV epyaia oi diakoi ExovopiauatoC kai koninc Oepmaivovtaui npboLikak ynu Touc EyyieTe npiv Kpuwoouv. Kaθapiετε tov ἀξονα και ολa τa unο Συναρμολόγησι Εξαρτήμata. Για η Σύσφιξη και το λύσιμο των λειαντικών εργαλείων ακινητοποίειτε tov ἀξονα 5 μετο πλήκτρο μανδάλωσης 4. PntnoTe to nIiktpo mavdaalwoc 4 mOvo otav o aGovac leiavoc eivai akivtoc!

Disco di supporto/platorello

Δiν npoooxn otis diaotaac ts wv diokw viaivanc. H diaetpos nC diatpnoNs npenei va taipiaeoi otn pfavntca unodoxn8(M14),19(M10).Mn xpoaiomonoieite teuxia ouotoanc n npoapmuotiká. Otau xpoiouoite diauvtodioko konnc npooexte va tauticovta to β eLoC evdoEiNc fopac npiotpOphiC oTo diauvtodioko kai npopa npiotpOphiC tou mXavnmuatoc (eLoC evdoEiNc fopac npiotpOphiC otv Kepaan Tou mXavnmuatoc). Tn ouvapoloynon 1e Tn oia 1e TIG EIKOVc. BiodwTeTo nepikoxlIo ouoqIeNc 10 kai ophiTe to e To yavTcokLeIdo (BleE Kepalaio «PepikoxlIo taxuouoqiEnc»).  Φλαντα unδοθής για ἀξουνλειανός M 14 T0o diakEvto TnC φλν τa c UIOOxNc 8 EX1 IepaTei evac DaKTuioC O (IIaOTiko EgApTma). Av o daKTluioo O aeinei n evai xaalaoevo npenei va avtikataaotaei amoeos (apit. napayeyiaic 1600 210 039) npiv ouvapmooyn et n pfavtca unodoxns 8.

Platorello di supporto per albero di levigatura M 10

H λ αν τa unodoxnC 19 muopei va xpoaiomoinθεi KI anotic duo πεupεc.Γa diapavtoikokouc kontnpéntv a tonotheTnEi oToV aEova laiaovc 5 nepiotpaumevoc kata 180° H diatpnon Tou diauavtodiokou konc (0 20 mm) npenv taiazixwpiC «naiyviD» oTo nepilaiiio Tns pfavvtac unofoxic 19. Mn xnooioie Teuaxia ouotoln c npooapooTik.  Mετα ηιναρολόγησιου λειαντικό εργαλείου και πριν ηεόσιου μηχανηματος ελειούργia ελέγξε, av ολειαντικό εργαλείο εῖαι σωτα αυναρολογημένο και μηρείνα περιστρέφεται ελεύθερα.

Platorello di levigatura (platorello flessibile)

(για ἀξονα λεἰνόης M 14) Avaloya µ TnV EKAsOTe XpOan, apaipote EVDexouevwTov npoqulambdaTnpa 6 kai ouvapuoloyntov npoqulambdaTnpa xepiwv 12. ToOnTeTne Tnv EIDIK PAAvtca unodox8 (EIDKO EApTna, api. napayyEiaic 2 605 703 028) kai to piniDoeiD iako Laviavc otov aXova 5. Biodot to nepikoxo ouphiEnc 10 kai ophiTE to e to yavtckkEio.

Platorello flessibile 13

Avaloya µ TnV EKoTOTe XpOAn, apaipoeTe EVEXOeWcTov npoquAakTnpa 6 kal ouvapuolooynteTov npoquAakTnpa xepw 12.

Per l'assemblaggio, fare riferimento alle figure.

BiodwotE to oTPOyyuLo nepiKoXlaio 15 kai OphiTe to µ to yavTcokkεIδo.

Vite a testa cilindrica 16 / vite a testa cilindrica

(για ἀξονα λεἰνόης M 14) Avaloya µ TnV EKoTOTe XpO, aapaIeOTe EVEXOeVWC TOV npoquAakTnpa 6 kai ouvapuoloyntc ToV npouqulakTnpa xepw 12. To λ λντ epyaieo npenei va unpoei va Bioe i oTov aOva 5 eXpiv'akoumu nnoei otaepa oTo neipaiiauio tou aOva, oTo Tepa Tou anepiwatoC tou. φI Eτ to µ v yepavikokk

Dado a serraggio rapido SDS-e/ijc

(per albero di levigatura M 14)

Avti yia to περικόχλο σύσφιξης 10 μπορείνα χρησιμοποιηθείτο περικόχλο ταχυσύσφιξης 11 (ειδικό εξάρτημα). M' autov tov tpono ta λ iavtiká εργaεia μπopoiv va ouvapuλoynθouv xωpiς εργaεia.

Il dado a serraggio rapido 11 può essere utilizzato solo per dischi di sgrossatura/taglio.

Utilizzare sempre un dado a serraggio rapido 11 in buone condizioni.

Kata to ophiesto npooeTe, n aeupa e Tnv Einypaqn va un deixv1 npoc to epoc tou biokou laivanc-to beoic npenla va deixve npoc to evdoikto nmuoi 20.  Akivntoioiote tov aEova µ to nAikto maVdAawonc 4. ZIeTe TO nepiokxli0 taxuouphiIeNc nepiotpEovTac duvata To bioko lambdaocmE popa idiaumEkivn Tc nepiotpOphcTwv deltatwv Tou poLoyiou.  'Eva kavoviká σερεωμένο, αθικτο περικόχλιο taxuωύφιξης λυεται εύκουλα περιστρέφοντας tov auλακτό δακτúλιο με το χέρι με φρα αντίθετη εκεῖνης Σης περιστροφής των δεικτών του pολογιό.

Non utilizzare mai dadi a serraggio rapido con la rondella grande

XpnoiopoieYavTcKkEIDO.TooTheTo yavTcKkEIDO onwc paivetal otyn Eikova.

UTENSILI AMMESSI

Mnpoov va xpnaiouointhetaov ola ta λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ λ npooue c onyiec xepiaou. O eitpentoc api0oC oTpoow [min-] n avtioxa n Tepiepeiaakn tauxnta [m/s] tou uno xon aneavtikou evayaleiou npenei va avtioxie Toulambdaoto otic tiec nou avapoeovtal otov nivaka. I'auto npooexe navtoe tov eNITpENTo apioo oTpoowv/Tnv eNITPENTn neippeiaikn tauxnta otNV etiketa twv λ eavtkov epyaaleiw.

	μεγ. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Oeon oε λειτουργia

Aωτε προσχή στην τὰŋ tou δικτύου:

H taon tnc nync npuatoic npenla va avtoixei nnpwoc otnv taon nou avaypaefetai otny nivakida tou kataoekuaotn navw oto mnxavna. Mnxavnuatae avaypaumevn taon 230 V λI toupyouv eniogkai Ota 220 V.

Oeon oε λειουργia kai εκτός λειουργiaς

Tva va 0e0eTe to mXavnma oE leitoupyia ω θησ τ to diaKoTTN ON/OFF 1 npoc ta eunpoc. Tia va akivntonoin8ei natnoTE to diakottn ON/OFF 1 oTo mnpoovtou epoC expi va avdaawoei. Tia va 0e0eTo uXavma EKTOs Aetoupyiaac aonote To diakontn ON/OFF1 ELEUepo n, avtioa, natote tov oTo piow eposou.

Δ ω₁ 0TnV npAe!

EeYxTeTa aeavTka epyaia npiv ta xpoaiomoiagte.To aeavtko epyaiaoipnvaiv aoyoa ouapmoaymevo kai va mnpei va peiotpepetai eueuhepa.DiEaye doikn otnv npae n apiovovtaoc to mxaVma va epyaoei toulambdaotov 30 6eutepoIeTTa xwpic optio.Mn xpoaionoeiTe xaaloueva, n otpoyyua na kpaadooeva aeavtka epyaia.

Hλεκτρονική σταθεροποηησ (Constant-Electronic) (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

H nλεκτρονικό σαταθεροποίηση (Constant-Electronic) διαπρει τον αριθμό στροφών κατά τη λειτουργία χωρίς και unò φορτio οχεδόν αμετάβλητο, εξασφαλίζοντας ἐτοι τήν συοίμομρόη anόδοῦ έργασίας.

PpooTaia ano unερφόρTiαn (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

επeipintwon unepofoianc o kivntnpac staataεi. DiaKOte aoeos cTnV unepofoption tou mXavnmuato K apnoTe to va εpyaaθei μe to eviato apioσtpoov χωic φoptio 30 δeutepoλeTTa πepinou yia va κpuωe1.

Ppoεπιλογή αριθμου στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

PnoeIaEeTe Tov anaitouevo apiOo OToPoawv Me ToTpoXioKo puOthionc 2 Omuwva Me ToV nivaka oTo KePalaio «TexviKa xaapKnpiotikα mXavnmuatoc" (PPOeYyIOTIKeT iMeC).

YnooEiEic yia Tnv EKTeAeon epyaiov

uoqiyyETo uno katepyaia Tejaxio av auto δ 0ta0eponoieitai ano to idio tou to bapoc. Mny eipapuveTo unxavma too noLu, wTe va otaatnoe i va kiveitai. Kata nTv epyaia oi diaokoi δp i aσc kai konic 0epaivotai unepBoiKa- mTv touc yyicTe npiv Kpuowov.

Eeovdpia

 Ta kaIutepa anotetEeOmuata kata to Eexovdpiau nTeuxaivovtai e ywviec npooBolnC 30° ews 40'. Kivite to uynavma «mpoc-niooM' autov tov npono dE 0epaivetai unepBoIAk ta to unokatepyaoia Teuaxio, dEv eTaaAeTai o xpwauiooctou kai dNmuoyouvtai auakwoeic.  Mn xpoaioioieTe note biakouc konnc yia epyaoic oν δp iα µa toc

PimioeiohC iokoc 1iaivanc (Aoupiodtoc iokoc 1iaivanc)

Me to piniDooEiD iOko LxiavOns (EiDiko EApTnma) mOpEITE va katoyaoTntk KaunLc EpiapvEvIeKai diatouec (XapaEic). Oi piriioeicdiokoi exouv onmavtika eyaalutepn diapkeia ω λµη xpnoc ano ta omupiofouAA, xaunlotepn oAthm 0opoukai xaunlotaepc 3epmuokpaiec λeivanc.

Konn

 Kata nV konn mnv aokite niEon, mTnOtpeBawvTe to bioko kai mnv tov taIavTeUeTE. EpyaZc0e 1e uTpiA npoawthon, katllnn yia to uno katepyaia uliko. Méτa tN δiakonñ tNc λειοργiaç tou μηχανηματος μη φρεναρεte touc διακους KOMI ΠIεζονταc touc στa πλáγία.  HKATEU0uvon npoc Tny onoia diEayetai n konn Eival onmuavtikn. To µ η xαν η µa πρεπεινα εργαζεται παντοτεavτιστρομα·γι' auto μην oδηγειτεto µ η xαν η µa προςynäλλn kατεύθυνοιn! Διαφορετικα unαρχει kivδυοςvα πεταχει aεξελεγκτα εκτόςtouης. Tia va Koετε διατομες (προφίλ) ἡ τετράγωνους σωλήνες αρχιοτε καλύτερα έπην πλευρά που εχει τη μικρότερη διατομή.

KoH nEtpaTov

To mnxavna enitpenei tai va xpnoiopoioietai via e npn konn/epn λεiavon.

Xpouoote Kautepa diauavtodiko Konnc. Iva anopuyte aqaaowc tic opeawoicx npouoioote to oupoevo obyo 17 eikn Ppootateutikk kauntpa avappoanoc. Xpnoiote to naxavna navtote e 1a avappoan oKovnc. Xpnoiote enionc npownia npostraia ano kovn.  O aToppoPHTnpa πeTεIva εiva εyKpμEvoCγia σkovn πεTpωμαTωv. H Bosch προσφέρει katáλληλους απορροφητήρες. σστ to mnxavma oE λeitoupyia kai tOnoθετησε to με to μnpooTIVo Mepoc tou oupóevou obnyou koninc oTo unO kATEpyaia TEμaxio. Epyaczo8e με έτρia npωθησ, kaṭaλληλγi to unο katεργασι uλικό (εικόνα). Kata nV koni iaiTepa oKAnpov uno kATEpyaia ulikov, n. X. OkuropodmuatoC nou Tepixe i noLAA xalikia, o diauavtoioKoc KoIc mOpEi va uTepOePmuav0ei kai va UnooTcBaaBn. ZaNc evDieln y' auto eivai Evac maiz 1e To diauavtoioKO konic Tepiotpefoevoc otEφavoc onivtnpioou. autHy tvn epiinn oiakokte tnV konn Kai apnoTe to diaumavtofoKO konnc va nepiotpapei liyn wpa xwpi c foptio kai uno To µ γ 1 0 aipo oTPOPOW yia va KpuwoeI. Aiothnta 25aattwov npo0ooc kata nV epyaoia kai npiotpoevoc oTeavoc Onivnpoou anoteLoov evEiEic Tc aBluonc tou diauavtOikou konnc. Me ouvtouec toe c o' eva aeavtiko uliko (π.x.a0eotolho) mOpEtve tov enavaTPOXIOE.

Suvtnpnon kai kaapiooC

Piv ano ka3e εpyaia oTo iio To mXavma β γ τ to qic ano tnV npica. Aiatnpesite To mnxavnka kal tic oxiouεaepou navta kathetape. Kata nV katepyiaia µ taalwv uno Egaiptika duuveic uovthkec epyaiaac mnpoei va katakaioe i aywun oKovn oTo eomegaepiko tou mXavnauoc.H npooataeutikn moVwn Tou mXavnaucoTnepevi aennpaeotie apvtikac.2'autc tic πepintwoei ouviotatai n xpnon ia moVunc EYkataotaon c avappopnonc okovnc, OuxvoC kaapiooc twv oxioaw aepioouepiueovoaepa kai n ouvdeon ev oipa evoc autoatou diakontn diappoNC. Av npoAeTc EneAeNnEeC eEooKataoKeunC kai Eeyxou Otaatnoi KaonTe to mXavma, tote n EIOKeun Tou npenla va avate0ei O' eva EosouioDtoEv oUvpeio Nktpikov mXavmuTsw Tc Bosch. Otau nnpoopiec kaiotav npayyEeAe avtaaaktik,napakaouε va avaepεte onwobhnote to 10ψηφio Kωiki opiθo nou unapxεi OTNV nivakiδa Kataokεuaσnt!

PpOoTaia nepiβaAiovToC

 Avakukwano npwov uawavvti anoupan anoppiatwv To mnxavma, ta 1iDik E5apntmuata kai n ouokuaoia 0a npenla va anoouovtai yia e naevnEeyoia me tpono phiiko npoc to nepiabaov. Autc oI obnyiecx pnoans exouv twntheta avakukawmuvo xapti Ieukaauovxwopic Xwipio. Tia nTv avakukwon kata 6i0c ta nlaotika mepn tou mnxavmuato c epouv eva oxetikoxapaktnpioo.

Servizio clienti

Avautiká oxéidia kai πλnpopopieç yia avtaλaktiKa θa βρεite στην ηλεκtpovikn διεύθυνα: www.bosch-pt.com Robert Bosch A.E. Knipoou 162 12131 Περιστέρι-Aθήνα [phone] KENTPO [phone] KENTPO Fax. [phone] Fax [phone] www.bosch.gr ABZ Service A.E. [phone] SERVICE Fax [phone]

Simboli e significato

Δηλωµ unevuwoc ot to npoiov auto Eknnpwvei touc E\xnC kavovioouc n Kataoekuaotikc s ouotaoic: EN 50 144 oμwva μe tic diataeic twv Odbiyaw 89/336/EOK, 98/37/EK. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Tnpouμε to δikaiωμ aλλayωv Teknik veriler

Avuc taşlama		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Sipariş no.		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
GirisGPCU*	[W]	700	720	720	720
ÇişkışGPCU*	[W]	390	400	400	400
Boştaşdevirayoşi	[/dak]	11 000	11 000	11 000	11 000
Taşlama diski capi, maks.	[mm]	115/125	100	115	125
Taşlama miliDMI		M 14	M 10	M 14	M 14
Sabit elektronik		-	-	-	-
Devirayoşi on.Sectionimi		-	-	-	-
Ağırkışı(aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinifi		☐/II	☐/II	☐/II	☐/II

Avć拾 taşlama		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Sipariş no.		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Girişicensi*	[W]	720	800	850	900
Çalıkicensi*	[W]	400	420	430	440
Boştaki devir saymiş	[/dak]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Taşlama diski capi, maks.	[mm]	115/125	125	125	125
Taşlama mili disi		M 14	M 14	M 14	M 14
Sabit elektronik		-	●	●	●
Devir sayişön/seçimi		-	●	●	●
Ağırkıngl (aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen aletinizin siparis numarasina dikkat edin. Aletlerin ticari kodlardehyi okalilir. * Bu veriler, [U] 230/240 V'luk ana gerilimleri icin gelerlidir. Daha duşuk gerilimlerde vedehyşik ükelere özgün tiplerde bu verilerdehyşigkeit bilir. Devir sayisi on seksimi (Tip CE)

Malzeme	Uygulama	Uç	Ayar Düğmesi
Plastik	Polisaj	Lamelli uz	1
	Perdah	Polisaj keçesi	1
Metal	Perdah	Cila diski	1
	Boya kazıma	Zimpara kalıkıkı	2-3
Tahta, Metal	Firçalama, Pas kazıma	Çanak:fırça,Zimpara kalıkıkı	3
Metal, Taş	TaşlAMA	TaşlAMA diski	4-6
Metal	Kazıma	Kazıma diski	6
Taş*	Kesme*	Kesme diski ve kılıvuzkızak	6

*Taşların kesilmesine sadece kılıvuz kizakla (aksesuar) gülsaadevardır.

Uso conforme

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazima ve fırçalama ileleri iocin gelifistilm,stir. Taşlar kesilirken kilavuz kizak kullanilması gereklidir. Elektronik kontrollü aleler icin: Musaade edilen uçlarla bu alet zimpara ve polisaj ileri icin de kullanilabilir.

Informazioni su rumore e vibrazioni

Ölçüm değerleri EN 50 144'e gäre belirlenmektedir. Aletin, frekansa bagiml uluslararasis ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 88 dB (A). Calisma sirasindaki gurultu seviyesi 101 dB (A)'dir. Koruyucukulaklikkullanin! Deigerendirilen tipik ivme 5,0m / s² Titresim sönumlendirici ilave sap kullanilrken, ilave saptaki el-kol titresimi olagan kosullarda 2,5 m/s² den daha dusuktur.

Componenti dell'utensile

1 Açma/kapama Şalteri 2 Devir sayisi ayar duğmesi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 ilave sap 4 Mil kilitleme dugmesi 5 Taşlama mili 6 Koruyucu kapak 7 Germe kolu 8 Baglama flansi (O-halkal M 14 ta'lasma milinde) 9 Kazima/kesme diski* 10 Sikma somunu 11 SDS-lic hizl germe somunu (M 14-TaIama mili icin)* 12 El koruma parcasi* 13 Lastik zimpara tablasi* 14 Zimpara kagidi* 15 Yuvarlak bisher somun* 16 Canak firca* 17 Emici koruyucu kapakl kilavuz kizak* 18 Elmas kesme diski* 19 Bāglama flansi M 10 * Kullanim akavuzunda tanimlanan ve sekkileri gõsterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!

Per la vostra sicurezza

 Alette güvenli bir bicimde calisabilmek icin, kullanım klavuzu ve güvenlik talimatlarini dikkatlice okuyup, belirtilen hususlara titizlke uymalisıniz. Ayrica ektekti kitapcikta belirtilen genel güvenlik talimatina da uyulmaldir. Aleti ilk kez kullanmadan.Once, bu işi bilen birisinin gozetiminde birSure deneme yapın. Koruyucu gozluk ve kulaklik kullanin. Calisirken gvenliginizi artirmak icin koruyucu is eldiveni, saglam iS ayakkabilari, kask ve onluk gibi diger koruma donanimlarini da kullanin. Calisma sirasinda ortaya cikan tozlar sagliga zararli, yanici veya patlayici olabilir. Calisirken uygun koruma onlemleri almak gerekir. Ornek: Baz tozlar kanserojen sayllr. Bu nedenle uygun toz ve talas emme donanimi kullanin ve koruyucu maske takin. Hafif metal tozlari yanabilir veya patlayabilir. Malzeme karisimlari bazi durumlarda cok tehlikeli oldugundan calisma yerinizi daima temiz tutun. Calisma sirasinda sebeke böglanti kablosu hasar gorecek veya ayrilacak olursa, dokunmayin ve hemen sebeke fisini prisden cekin. Aleti hiçbir zaman hasarl baglanti kablosu ile kullanmayin. Açık havada kullanılan aletleri, maksimum 30 mA'lik tetiklemek akimi bir hatali akim (FI) koruma salteri üzerinden elektrik sebekesine baglayın. Aleti yagemur altinda veya ilelak yerlerde kullanmayın. Calisirken aleti daima iki elinizle sikica tutun ve calisma pozisyonunuzun guvenli olmasina ozen gosterin. Is parcasini emniyete alin. Is parcasini bir sikma tertibati veya vidali mengene ile sikma elle tutmaktan daha guvenlidir. Kabloyu her zaman aletin arkasinda tutun. Aleti elinizden birakmadan once daimakapatin ve aletin tam olarak durmasinibekleyin. ■ Elektrikler kesildiginde veya sebeke fişi prisden ciktigianda hemen acma/kapama salterini boşa alin ve baslangic konumuna getirin. Bu sayede elektrikler geldiginde aletin kontrl dişi calismasi onlenir. ■ Bu alet sadece kuru kesme/taşlama,islerinde kullanilabilir. Aletle yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Alet ucunun yüzey.altinda gizli herhangi bir elektrik hattina veya aletin kendi sebeke kablosuna rastlama olasili bulundugundan, aleti sadece izolasyonlu tutamağindan kavrayin. Gerilim altindaki herhangi bir kabloyla temasa gelindiiginde aletin metal parcalari elektrik akimna maruz kalir ve elektrik carpmalari ortaya cikabilir. Görünmenyen ikmal sebeke hatarini belirlemek üzere uygun tarama cihazları kullanin veya bölgizdeki ikmal sirketinden yardim alın. Elektrik hatlariyla temas yangin cikmasina veya elektrik carpmarina neden olabilir. Hasarli bir gaz hatti patlamalara neden olabilir. Bir su borusunun icine girme maddi hasarlara veya elektrik carpmarina neden olabilir. Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalDIR. Lastik zimpara tablasi 13 veya canak firca/disk firca/yelpaze taayici 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yararvardir. Taşlari islerken toz emme tertibatı kullanin. Kullanacagini fiz elektrik supürgesi taş tozunun emilmesine musaadeli olmaldir. Taşlari keserken kilavuz kizak kullanin. ■ Bu alette asbest iceren malzemeler i splenemez. ■ Bu alette kullanacaginiz uzclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmalidir. Taşlama/zımparalama uzclarin kullanmaya baslamadan once kontrol edin. Uçlar kusursuz bicomde alete takilmı olmani ve hisbir yere temas etmeden, serbeste donüyor olmaldir. Alete yükbindirmeden en azindan 30 saniye kadar deneme calistirmasi yapın. Hasar görmüş, yuvarlakiğın kaybetmiş vya titresimiconciliation taşlama uzclarin kullanmayın. Taslama uclarini darbe, carpma ve yağlanmadan koruyun. Aleti sadece calisir durumda is parcasina yaklastrupin. ■ Ellerinizi doner haldeki taşlama uçlarindan uzak tutun. Aletin donne yönüne dikkat edin. Aleti daima, calisirken ortaya Çiçakac kivicimlar ve taşlama tozlari kendinizden uzaklasacak bucimde tutun. Metaller taşlanırken etrafakivilcim yayoir. Bu kivilcimar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangin cikma tehlikesi oldugundan calisirken yakininizda (kivilcimarin siçrama uzakliginda) yanici malzeme bulunmamaldir. Örneğin taşıyıci duvarlarda oluk ve kanal acarken dikkatli olun: Statik ile ilgili uyarlar böümüne bakın. Kesme diskinin bloke olmasi aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatin. Taslama disklerin ölcülerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçası veya adaptork kullanmayın. Kesme disklerini asla kazima islerinde kullanmayin. Kesme disklerine yan taraftan baski uygulamayin. Ureticinin, alette kullanilan uçlarin takilmasi ve kullanımasina ilşkin talimatların mutilaka uyun. Dikkat! Taslama uçlari alet kapändiktan sonra da bir sure serbest DONUSTE DONER. Aleti mengende sikmayin. Cocuklarin aleti kullanmasina asla izin vermeyin. ■ Bosch anecdak, bu alet icin öngörulen original aksesuar kullanldigi takdirde aletin kusursuz islev gorecegini garanti eder.

Avvertenze sull'elettricità statica

Taşiyici duvarlarda açilacak oluk ve kanallar DIN 1053 Kılım 1 normlarina veya aletin kullanıdlı ülkein yönetmeliklerine tabidir. Bu yönetmelik hülkümlerine kesin birbicimde uyulmaldir. Çalımaya baslamadan.Once, sorumlu statikci, mimar veya yapilardan yetkili merciin gürşün alın.

Montaggio dei dispositivi di protezione

■ Aletin kende bir calisma yapmadan once sebeke fisini prisden cekin.

Coperchio di protezione

Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalidir. Germe kolunu 7 gevsetin. Koruyucu kapaşi 6 sekilde görtüdlügu gibi alet basinin mil boynuna yerleştinir. Koruyucu kapaşın kod tırnakları mil boynunun ilgili oluklarina uymaldir.  Koruyucu kapaçın bundu aletin flansına oturuncaya ve kod tirnaklari mil boynunun oluklarini kavrayincaya kadar koruyucu kapaçın mil boynu üzerine bastırın.  Koruyucu kapaşi 6 saat hareket yönünün tersine, gerekli konuma (çalşma konumu) gelinceye kadar cevirin. Koruyucu kapaigi 6 oyle ayarlayin ki, kendinize dokru kivilcim gelmesin. Açıklama: Koruyucu kapaktaki 6 kodlu tırnaklar sadece alet tipine uygun koruyucu kapalık takilabilmesisini güvenceye alir. Aletin sökūlmesi.aiynìslemin tersten uygulanmasiyla yapilir.

Impugnatura ausiliaria

Alette yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Ilave sap 3 yapilan işge gore alet basınin seksna veya soluna vidalanabilir.

Impugnatura supplementare antivibrazioni

CONTROLLO

VIBRAZIONI

Titresim söumlendirici ilave sap titresimsiz, rahat ve güvenli calisma olanàgi saglar.  Ilave sapta hiçbir degişiklik yapmayın. Hasar goren ilave sapi kullanmayin.

Protezione per la mano

Lastik zimpara tablas 13 veya canak firca/disk firca/yelpaze taayi 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. El koruma parcasi 12 ilave sapa 3 tespit edilir.

Montaggio delle mole abrasive

■ Aletin kendeinde bir calisma yapmadan once sebeke fisini prisden cekin.  Bu aletle kullanacaginiz uclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmaldir. Kazima/kesme diskleri calisma sirasinda cok isinir; sogumadan once tutmayin. Taşlama milini ve takilacak—butün parçaları temizleyin. Taşlama uçlarını sikmak ve gezetmek icin taşlama milini 5 mil kilitleme düzmesi 4 ile sabitleyin.

Premere il pulsante di blocco del mandrino 4 solo a mandrino fermo!

Disco da taglio/smerigliatura

Taslama disklerinin olculerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Reduksiyon parcasi veya adaptork kullanmayin. Elması kesme diskleri kullanırken, disk uzerindeki DONME YOUN OLU aletin DONME YOUN OKUNAN (alet basinir uzerindeki DONME YOUN OLU) birbirinin ayin olmasina dikkat edin.

Montaggio: vedere la pagina illustrata.

Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin ("Hizl germe somunu" bolumune bakin).

Flangia di serraggio per mandrino M 14

Baglama flans 8 icinde merkezlemebundunun cevresinebir O-Halka (plastikparca)yerlestirilir. Eger O-Halka yoksa veya hasarliysa, baglama flansi 8 takilmadan once mutlaka yenilenmelidir (Siparis no.: 1600 210 039).

Flangia di serraggio per mandrino M 10

Baglama flansi 19 iki yönlü kullanilabilir. Elması taşlama diskleri icin baglama flansi 180° dondürülerek taşlama miline 5 yerleştilimelidir. Elmasli kesme diskinin deligi (Ø 20 mm) bağlama flansınin 19 merkezlemede bunduna hiç bosluk birakmadan uymalıdir. Reduksiyon parcabi veya adaptork kullanmayin.  Taslama ucunu taktiktan sonra, aleti calistirmadan once ucun dokru takilip takilmadiagini ve hiçbir yere surtünmeden serbesteDSLup donmediagini contro edin.

Disco lamellare (piatto lamellare)

(M 14-Taşlama mili icin) Yaptiniz isin geregine gore koruyucu kapaig 6 cikarin ve el koruma muhafazasin12 takin.Özel bölgama flansin8 (Siparis no.: 2 605 703 028) ve yelpaze taşlayiciyi taşa miline 5 takin. Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin.

Piatto di supporto in gomma

Yaptiniz isin geregine gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin12 takin.

Montaggio: vedere la pagina illustrata.

Yuvarlak basl somunu 15 vidalayin ve iki pimli anahtarla sikin.

Spazzola a tazza / spazzola a disco

(M 14-Taşlama mili icin) Yaptiniz isin gereigne gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin 12 takin. Taşlama ucu taşlama miline 5 o olçüde vidalanabilmelidir ki, taşlama mili flansi mil disi sonunda siki ve sabit olarak dursun. Çatal anahtarla siki n.

Dado di serraggio rapido SDS-clic

(per mandrino M 14)

Sikma somunu 10 yerine Higgins germe somunu SDS-clic 11 (aksesuar) kullanilabilir. Bu durumda taslama uçları yardıncı anahtar kullanmadan takilip sökülebilir.

Il dado di serraggio rapido SDS-clic 11 può essere utilizzato solo per dischi da taglio/smerigliatura.

Utilizzare solo dadi di serraggio 11 integri e non danneggiati.

Vidalama sirasinda, yazili tarafin taşlama diskini gostememesine dikkat edin; ok indeks isaretini 20 gostemelidir.  Taslama milini mil kilitleme duğmesi 4 ile tespit edin. Hizl germe somunu SDS-clci'iaslama diskini saat hareket yönunde kuvetlice cevirmek suretiyle sikin.  Usulune uygun olarak takilmis hasarsiz bir hizl germe somunu SDS-clic tirtlli halkanin saat hareket yonununtersinde cevrilmesiyle gesetilebilir. Sikismi SDS-clic'i hiçbir zaman bir pensile ile gesvsetmeyin, iki pimli anahtar kullanin. iki pimli anahtari sekilde görulduğu gibi yerleşirin.

Utensili abrasivi consentiti

Bu aletle, kullanim kilavuzunda belirtilen butun taşlama uzcları kullanilabilir. Kullanlan taşlama uçlarınmusaade edilen devir saylari [/dak] ve cevre hizlari [m/s] en azindan tablodaki verilere uymalidir. Bu nedenle taşlama ucu etiketinde bulunan musaade edilen devir sayisi ve cevre yüzina dokkat edin.

	maks. [mm]		[mm]	[/dak]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Avviamento

Sebeke gerilimine dikkat edin: Akim kaynaginin gerilimi, aletin tip etiketi uzerindeki verilere uygun olmaldir. Etiketi uzerinde 230 V yazan aletler 220 V ile de calistirilabilir.

Accensione/spegnimento

Aleti calistirmak icin acma/kapama salterini 1 oneogrutin. Sabitlemek icin acma/kapama salterinin 1 on tarafina kavrama yapincaya kadar bastirn. Aleti kapamak icin acma/kapama salterini 1 birakin veya arka tarafina basin.

Prova di funzionamento!

Taşlama uçları kullanmadanònkontrol edin. Taşlama ucu kusursuz olarak takilmı olmalı ve—hebir yere sürtinmeden serbestçedonebilmelidir.Aleti boşa en azindan 30 saniye kadar deneme niteliğinde calistırın.Hasar gormüş, yuvarlakiğıni kaybetmis vya titresiml Çalısan taşlama uçları kullanmayın.

Elettronica costante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik sistemi aletin devir sayisini bosta ve yuke t hemen hemen sabit olarak tutar ve her zaman ayni calisma performansini givenceye alir.

Protezione contro il sovraccarico (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşirl zorlanma halinde motor durur. Bu durumda aleti hemen kapatin ve soğumasını-SAğlamak Üzure boşa en azindan 30 sanıye calıstırın.

Preselezione del numero di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devir sayisini ayar dugmesi 2 yardimi ile "Teknik veriler" bolumune uygun olarak tabloya gore onceden seçerek ayarlayin (referans degerler).

Avvertenze per l'uso

Kendi aigrigi ile emniyetli bucimde durmuyorsa is parcasini uygun bir tertibatla sabitleyin. Aleti, durduracak kadar zorlamayin. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan once tutmayin.

Smerigliatura con raschiatura

 Kazima isleminde 30° - 40° lik dayama aciysiyla en iyi sonuc alinir. Alete haficbe bastirak ileri-geri hareket ettinir. Bu sayede is parcasifazla isinmaz, renk degismez ve cizikler meydana gelmez.  Kesme diskini hisbir zaman kazima amaciyla kullanmayin.

Smerigliatura a ventaglio (disco lamellare)

Yelpaze taşlayi ci ile ic/diş bukey yüezyler ve profiller de (kenar taşlama/zimparalama) islenebilir. Yelpaze taşlayiçilarin kullanim surelerei zimpara káğtlarindan;cok daha uzundur, calisirken daha az sesçkarırlar ve daha az isinirlar.

Taglio

 Kesme islemisirasinda bastirma, acilandirma ve titreyme yaptirmayin. Makul ve islenen malzemeye uygunbir tempoda calisin. Serbest donusteki kesme disklerini yandan bastirarak frenlemeyin.  Kesme isleminin yapildigi yon önemlidir. Alet daima ters yonde calismaldir; bu nedenle aleti baska yoneogr u hareket etirmeyin! Aksi takdirde ale t kontrlunuz disinda kesme hattindan disari itilebilir. Profilleri ve dört kõse borulari keserken en küçuk kesittenCLSamlamanin yarari vardir.

Taglio delle mole

■ Questo utensile può essere utilizzato solo per taglio/smerigliatura a secco.

Enogrusu bir elmasli kesme diski kullanmaktir. Köselendirme yapmamak icin özel emici kapaklikilavuz kizak 17 kullanin. Aleti daima toz emme tertibat ile kullanin. ilave onlem olarak toz maskesi takin.  Elektrik supurgesi ta tozunun emilmesine musaadeli olmalidir. Bosch uygun elektrik supurgesi sunar. Aleti calistirin ve kilavuz kizağın onkisismini is parcasina dayayin. Aleti hafif ve islenen malzemeye uygun bir bastirma kuvveti ile ve uygun bir tempoda hareket ettirin (sekil). Örneğinçakil orani yüksek beton gibiçok sert malzemeleri keserken elmasli kesme diskleri asiri olçüde isinabilir ve hasar gorebilir. Elmasli kesme diski cevresinde olusan kivilcim cemberi bu durumu gosterir. Bu gibi durumlarda kesme islemine ara verin ve aleti bir sure boşa calistirarak elmasli kesme diskinin soğumasini saglayin. Çalısma Higgins olçüde duşerse ve disk cevresinde)yogun kivilcim olusmaya baslarsa elması kesme diski korelmi demektir. Aşindirici bir malzemede kisa kesme,isleri yapilarak (örneğin kiregli kum taşa) disk yaniden keskin hale getirilebilar.

Manutenzione e pulizia

■ Prima di qualsiasi intervento sull'utensile, estrarre la spina dalla presa.

 Iyi ve güvenli calisabilmek icin aleti ve havalandirma araliklarini daima temiz tutun.  Metaller islenirken bazı durumlarda aletin icinde iletken toz birkebilir. Bu durumlarda aletin koruyucu izolasyonu,islevini gormeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatin kullanilmasinda, havalandirma araliklarinin sık sık hava ile temizlenmesinde vebir hatalı akim koruma salterinin (FI) kullanilmasinda yarar varduı. Titiz uretim ve test yontemlerine ragmen alet aniza yapacak olursa, onarim, Bosch elektrikli alelteri icin yetkili bir servise yaptirilmaldir. Bütün basvuru ve yedek parca siparislerinizde lüfen aletin 10 haneli siparis numarasini mutlaka belirtin!

Protezione dell'ambiente


Recupero delle materie prime invece dello smaltimento dei rifiuti

Alet, aksesuar ve ambalaj cevre koruma hukumlineru uygun bir yeniden degerlendirme islemine tabi tutulmalidir. Bu kullanim talimati da, klor kullanilmadan agartlmis, yeniden donusumlu kagida basilmistir. Değisik malzemelerin tam olarak ayrilip, yeniden değerlordirme ilemine dokulablimesi icin, plastik parçalar isaretlenmistir.

Tamir Servisi

Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com

Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul +90 (0)212 / 335 06 00 Faks. +90 (0)212 / 346 00 48-49

CE Uygunluk beyanı

Tek sorumlu olarak, bu urünün asağidaki standartlara veya standart belgelerine uygun olduguṇu Beyan ederiz: 89/336/AET, 98/37/AT yönetmeligi hukümleri uyarınca EN (avrupa standartlari) 50 144. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deigisklikler mumkündür * Des idées en action.   Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge 70745 Leinfelden-Echterdingen www.bosch-pt.com 1609929 F32 (03.06) O/112 Printed in Germany - Imprimé en Allemagne
