Τύπος προϊόντος	Γωνιακός τροχός
Μάρκα	BOSCH
Μοντέλο	PWS 13-125 CE
Ονομαστική απορροφούμενη ισχύς	1300 W
Αποδιδόμενη ισχύς	740 W
Ταχύτητα χωρίς φορτίο	2800 – 11.000 σ.α.λ.
Μέγιστη διάμετρος τροχών	125 mm
Σπείρωμα ατράκτου	M 14
Βάρος χωρίς καλώδιο	1,80 kg
Κατηγορία προστασίας	II
Προεπιλογή ταχύτητας	Ναι (6 θέσεις)
Ομαλή εκκίνηση	Ναι
Σταθερή ηλεκτρονική	Ναι
Πρόσθετη λαβή απορρόφησης κραδασμών	Ναι, βιδώνεται δεξιά ή αριστερά
Προστατευτικό κάλυμμα	Ναι, ρυθμιζόμενο χωρίς εργαλείο
Παρεχόμενα αξεσουάρ	Πρόσθετη λαβή, προστατευτικό κάλυμμα, κλειδί με πείρους, φλάντζα στερέωσης, παξιμάδι σύσφιξης
Χρήσεις	Λείανση, κοπή, βούρτσισμα, τρίψιμο, γυάλισμα
Συμβατά υλικά	Μέταλλο, πέτρα, πλαστικά, ξύλο
Συντήρηση	Καθαρίζετε τακτικά τις σχάρες ψύξης
Ασφάλεια	Γυαλιά προστασίας, ωτοασπίδες, γάντια, μάσκα αντισκόνης
Περιστροφή κεφαλής	Εφικτό σε βήματα (ξεβιδώστε 4 βίδες)

Συχνές ερωτήσεις - PWS 13-125 CE BOSCH

Πώς αλλάζω τον δίσκο λείανσης;

Αποσυνδέστε τη συσκευή. Ασφαλίστε την άτρακτο με το κουμπί ασφάλισης (4). Χαλαρώστε το παξιμάδι σύσφιξης με το κλειδί με πείρους. Αντικαταστήστε τον δίσκο. Σφίξτε το παξιμάδι σύσφιξης γυρίζοντάς το δεξιόστροφα ενώ κρατάτε πατημένο το κουμπί ασφάλισης ατράκτου.

Πώς ρυθμίζω την ταχύτητα περιστροφής;

Χρησιμοποιήστε τον τροχίσκο προεπιλογής (1) στο πίσω μέρος του μηχανήματος. Επιλέξτε μεταξύ των θέσεων 1 (αργή) και 6 (γρήγορη) ανάλογα με το υλικό και το αξεσουάρ. Δείτε τον πίνακα στις οδηγίες για συστάσεις.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε πάντα γυαλιά ασφαλείας και ωτοασπίδες. Χρησιμοποιείτε την πρόσθετη λαβή (3). Μην εργάζεστε ποτέ χωρίς το προστατευτικό κάλυμμα για λείανση/κοπή. Ελέγξτε ότι τα αξεσουάρ είναι σε καλή κατάσταση πριν από κάθε χρήση.

Μπορώ να χρησιμοποιήσω αυτόν τον γωνιακό τροχό για κοπή πέτρας;

Ναι, αλλά μόνο με δίσκο κοπής διαμαντιού και οδηγό τροχιάς (αξεσουάρ που δεν παρέχεται). Η χρήση ηλεκτρικής σκούπας κατάλληλης για σκόνη πέτρας είναι υποχρεωτική. Εργαστείτε στεγνά.

Ποια αξεσουάρ είναι διαθέσιμα για αυτόν τον γωνιακό τροχό;

Τα γνήσια αξεσουάρ Bosch περιλαμβάνουν: δίσκους αποξέσεως/κοπής, ελαστικό πιάτο λείανσης, βούρτσες κάλυκα, πιάτο με φύλλα, γρήγορο παξιμάδι σύσφιξης SDS-clip, προστατευτικό χεριού, βάση κοπής, οδηγό τροχιάς. Δείτε τις οδηγίες για τους κωδικούς.

Πώς καθαρίζω τον γωνιακό τροχό;

Αποσυνδέστε τη συσκευή πριν από κάθε καθαρισμό. Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε το εξωτερικό. Φυσάτε τακτικά στις σχάρες ψύξης με πεπιεσμένο αέρα για να αποφύγετε τη συσσώρευση αγώγιμης σκόνης.

Τι να κάνω σε περίπτωση διακοπής ρεύματος;

Ασφαλίστε αμέσως τον διακόπτη ON/OFF θέτοντάς τον στη θέση 'OFF'. Αυτό αποτρέπει μια ανεξέλεγκτη επανεκκίνηση όταν αποκατασταθεί το ρεύμα.

Πώς χρησιμοποιώ την πρόσθετη λαβή;

Βιδώστε την πρόσθετη λαβή (3) στη δεξιά ή αριστερή πλευρά της κεφαλής της συσκευής ανάλογα με την προτίμησή σας. Είναι υποχρεωτική για όλες τις εργασίες. Βεβαιωθείτε ότι είναι καλά σφιγμένη πριν από τη χρήση.

Μπορώ να γυαλίσω με αυτόν τον γωνιακό τροχό;

Ναι, εάν χρησιμοποιείτε ελαστικό πιάτο λείανσης ή πιάτο με φύλλα με κατάλληλα λειαντικά φύλλα. Ρυθμίστε την ταχύτητα σε χαμηλή θέση (1-2) για γυάλισμα.

Πώς αντικαθιστώ το προστατευτικό κάλυμμα;

Αποσυνδέστε τη συσκευή. Ανοίξτε τον μοχλό σύσφιξης (7). Γυρίστε το κάλυμμα για να το αφαιρέσετε. Για να το τοποθετήσετε ξανά, ευθυγραμμίστε τους κωδικοποιητές του καλύμματος με τις εγκοπές του λαιμού της ατράκτου, στη συνέχεια γυρίστε αριστερόστροφα μέχρι την επιθυμητή θέση και κλείστε τον μοχλό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PWS 13-125 CE BOSCH

Γωνιακός λειαντήρας		PWS 10-125 CE	PWS 13-125 CE
Κωδικός αριθμός		0 603 347 7..	0 603 348 7..
Ονομαστική τοχύς*	[W]	1 020	1 300
Αποδιδόμενη τοχύς*	[W]	560	740
Αριθ. στροφών χωρίς φορτίο	[mi:n-1]	2 800-11 000	2 800-11 000
Ø διακου λειανοής, μέγ.	[mm]	125	125
Σπείρωμα ἀξουνλειανοής		M 14	M 14
Βάρος χωρίς ηλεκτριώς καλώδιο, περ.	[kg]	1,60	1,80
Μόνωση		□ / II	□ / II

Παρακαλούμε διαβάστε προσεκτικά το παρόν εγχειρίδιο. Ο εργονομικός χαρακτηρισμός των πλαντών μπορεί να διαφέρει. * Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Τα στοιχεία αυτά μπορούν να διαφοροποιηθούν σε εκδόσεις για χαμηλότερες τάσεις, καθώς και σε εκδόσεις ειδικές για διάφορες χώρες.

Μέρη μηχανήματος

1 Τροχίσκος προέκτασης σπιθαλμού. Στροφέας 2 Διακόπτης ON/OFF 3 Προσθετή λαβή 4 Ηλεκτρομανδάλωσης άξονα 5 Άξονας λείανσης 6 Προφυλακτήρας 7 Μοχλός σύσφιξης 8 Φλάντζα υποδοχής με δακτύλιο O 9 Δίσκος ξεαύβισμα/κόψης* 10 Περικόχλιο σύσφιξης

11 Περικόχλιο ταχυσύσφιξης SDS-clic 12 Προφυλακτήρας χειρός* 13 Ελαστικός δίσκος λείανσης 14 Σμυριδόφυλλο* 15 Στρογγυλό περικόχλιο* 16 Ρύθμιση προειδοποίησης βούρτσας 17 Βάση κοπής 18 Οδηγός μήκους* 19 Διαμαντόδικος κόπτης* 20 Συρόμενος οδηγός κοπής με προφυλακτήρα αναρρόφησης

• Επισημαίνεται και περιγράφεται ότι οι οδηγίες χρήσης δεν συνοδεύουν πάντοτε το μηχάνημα!

Προειδοποίηση αριθμού στροφών

Yλικό	Εφαρμονή	Εργαλείο	Τροχιακος ρύθμιαης
Πλαστικό	Στιλβωση	Σκούφος στιλπνότητας	1
	Λεπτολείανη	Κετοδένιος διακος στιλβωσης	1
Μέταλλο	Λεπτολείανη	Υφαμάτινος διακος στιλβωσης	1
	Αφαίρεση	Σμυριδόφυλλο	2-3
	χρώματος
Ξύλο, μέταλλο	Βούρταισμα,	Ποτηροείδής βούρτασa,
	ξεακούριασμα	σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανη	Διακος λείανης	4-6
Μέταλλο	Ξεχόνδρισμα	Διακος ξεχονδρίαματος	6
Πέτρωμα**	Κοπή**	Διακος κοπής και συρόμενος
		οδηγός κοπής	6

** Η κοπή πετρωμάτων επιτρέπεται μόνο με χρήση συρόμενου οδηγού (ειδικό εξάρτημα).

Πληροφορίες για θόρυβο και δονήσεις

Εξακριβωμένες τιμές μέτρησης σύμφωνα με EN50144.

Η στάθμη της θορύβου εκτιμήθηκε σύμφωνα με τους όρους του μηχανήματος και δέχεται ως τιμή ακουστικής πίεσης 88 dB (A). Τιμή ηχητικής ισχύος 101 dB (A).

Φοράτε ωτασπίδες!

Η εκτιμηθείσα χαρακτηριστική επιτάχυνση ανέρχεται σε 5,0 m/s².

Η προσθετή λαβή απορροφά τους κραδασμούς και γι' αυτό, όταν εργάζεστε μ' αυτήν, ο χαρακτηρισμός κραδασμών χεριού μπορεί να είναι χαμηλότερος από 2,5 m/s².

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την κοπή, το ξετύλιγμα και το βούρτσισμα υλικών από μέταλλο και πέτρωμα χωρίς τη χρήση νερού. Για την κοπή πέτρωματος απαιτείται χρήση ενός συρματόσχοινου οδηγού κοπής.

Τα αναλώσιμα και τα εξαρτήματα προϊόντος: Με εγκεκριμένα εξαρτήματα το μηχάνημα μπορεί να χρησιμοποιηθεί επίσης για διάτρηση και βίδωμα.

Υποδείξεις σχετικά με τη στατική

Σχάρες σε φέροντες τοίχους υπόκεινται στην DIN 1053 Μέρος 1 ή στις αντίστοιχες διατάξεις της εκάστοτε χώρας.

Οι παρούσες οδηγίες πρέπει να τηρούνται οπωσδήποτε. Πριν αρχίσετε την εργασία σας συμβουλευθείτε τον υπεύθυνο για τη στατική, τον αρχιτέκτονα ή την αρμόδια διεύθυνση κατασκευών.

Για την ασφάλειά σας

Ακίνδυνη εργασία με το μηχάνημα είναι μόνο δυνατή, αν διαβάσετε πρώτα καλά όλες τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας και εφαρμόσετε πιστά αυστηρά

τις οδηγίες που περιέχονται σ' αυτές. Επιπρόσθετα πρέπει να τηρούνται και οι γενικές υποδείξεις ασφαλείας που περιέχονται στο συνοδευόμενο φυλλάδιο. Πριν χρησιμοποιήσετε το μηχάνημα πρώτη φορά ζητήστε να σας ενημερώσουν στην πράξη.

Φοράτε προστατευτικά γυαλιά και ωτασπίδες. Για περισσότερη ασφάλεια φοράτε επίσης και άλλο προστατευτικό εξοπλισμό, όπως προστατευτικά γάντια, στερεά υποδήματα, κράνος και ποδιά. Οι σκόνες που δημιουργούνται κατά την εργασία μπορεί να είναι ανθυγιεινές, εύφλεκτες ή εκρηκτικές. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα προστατευτικά μέτρα. Για παράδειγμα: Μερικές σκόνες κατατάσσονται στις καρκινογόνες. Χρησιμοποιείτε την κατάλληλη αναρρόφηση σκόνης/χυμών/ροκανιδιών και φοράτε προσωπίδα προστασίας από σκόνη. Σκόνη από υλικά όπως μόλυβδος, μπορεί να αναφλεγεί ή να εκραγεί. Διατηρείτε τον χώρο εργασίας πάντοτε καθαρό. Οι αναθυμιάσεις υλικών είναι ιδιαίτερα επικίνδυνες. Μην αγγίζετε το καλώδιο δικτύου, αν κατά την εργασία υποστεί βλάβη ή κοπεί τελείως, βγάλτε αμέσως το φις από την πρίζα. Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένο καλώδιο. Συσκευές και μηχανήματα που χρησιμοποιούνται σε υπαίθριο χώρο πρέπει να συνδέονται στο δίκτυο μέσω προστατευτικού διακόπτη διαρροής (FI) με ελάχιστο ρεύμα ενεργοποίησης 30 mA. Μη χρησιμοποιείτε το μηχάνημα/τη συσκευή σε βροχή. Όταν χειρίζεστε το μηχάνημα, κρατήστε το με τα δύο χέρια και φροντίστε για τη σωστή στάση του σώματός σας.

Ασφαλίστε το υπό κατεργασία τεμάχιο.

Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης και μιας μέγκενης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται με το χέρι.

Απομακρύνετε το καλώδιο πάντοτε πίσω από το μηχάνημα.

Πριν αποθέσετε το μηχάνημα, περιμένετε έως ότου ο οπλισμός εκτός λειτουργίας και περιέλθει εντελώς σε ακινησία.

Αν διακοπεί το ρεύμα ή αν τραβηχθεί ο ρευματολήπτης (Pc) από το ρευματοδότη (πρίζα), απενεργοποιήστε αμέσως το διακόπτη ON/OFF και τοποθετήστε τον στη θέση OFF. Αυτό αποφεύγει μια απροσδόκητη επανεκκίνηση.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται για επαγγελματική χρήση/επαγγελματική λειτουργία.

Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η προστατευτική διάταξη.

Οταν υπάρχει κίνδυνος να χτυπηθείς από ηλεκτρική γραμμή ή το ίδιο το ηλεκτρικό καλώδιο του πλάνου, τότε το ηλεκτρικό πλάνο από τα μόνιμα μέρη της μονάδας λειτουργίας.

Η επαφή με μια υπό τάση ηλεκτρική γραμμή μπορεί να θέσει τα μεταλλικά τμήματα του μηχανήματος υπό τάση και να οδηγήσει σε ηλεκτροπληξία.

Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για τον εντοπισμό τόξων αγωγών/γραμμών ηλεκτρικής ενέργειας που βρίσκονται κοντά στην περιοχή της εργασίας.

Η επαφή με τις ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ζημιά σε αγωγούς φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα/κόψιμο ενός υδροσωλήνα προκαλεί ζημιά σε αντικείμενα και πράγματα και μπορεί να προκαλέσει ηλεκτροπληξία.

Οι εργασίες με δίσκους κοπής/λείανσης πρέπει να είναι συναρμολογημένοι με προφυλακτήρα. Οι εργασίες με τον ελαστικό δίσκο λείανσης ή την προστατευτική βούρτσα ή τον δισκοειδή βούρτσα ή τον δισκοειδή δίσκο συνιστάται η συναρμολόγηση του προφυλακτήρα χεριού (ειδικό έλασμα).

Όταν κατεργάζεστε μέταλλα, χρησιμοποιείτε αναπνευστική προστασία. Ο αναπνευστήρας πρέπει να είναι εγκεκριμένος για κόνη μετάλλων. Για την κοπή μετάλλων χρησιμοποιείτε ένα σκληρό οδηγό κοπής.

Δεν επιτρέπεται η κατεργασία αμιαντούχων υλικών.

Χρησιμοποιείτε τα κατάλληλα εργαλεία των οποίων ο ανώτατος επιτρεπόμενος αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο ενδεικνυόμενος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Ελέγξτε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι σωστά συναρμολογημένο και να μπορεί να κινείται ελεύθερα. Αφήστε το μηχάνημα να λειτουργεί χωρίς φορτίο για τουλάχιστον 30 δευτερόλεπτα. Μη χρησιμοποιείτε χαλασμένα, στραβά ή κραδασμένα λειαντικά εργαλεία.

Προστατέψτε το εργαλείο από χτυπήματα, προσκρούσεις και λίπη.

Οδηγείτε το μηχάνημα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία.

Μακριά τα χέρια σας από τα περιστρεφόμενα λειαντικά εργαλεία.

Λαμβάνετε υπόψη σας τη φορά περιστροφής. Κρατάτε το μηχάνημα κατά τέτοιο τρόπο, ώστε οι σπίθες και η σκόνη λείανσης να εκτοξεύονται μακριά από το σώμα σας.

Κατά την κατεργασία μετάλλων σχηματίζονται σπινθήρες. Προσέξτε να μην προκαλείται κίνδυνος για τυχόν παρευρισκόμενα άτομα. Λόγω ύπαρξης κινδύνου πυρκαγιάς δεν επιτρέπεται να βρίσκονται εύφλεκτα υλικά στον γύρω χώρο (περιοχή σπινθήρων).

Προσοχή κατά την κατεργασία σε τοίχους, π.χ. σε τοίχους: Βλέπε υποδείξεις σχετικά με την ανίχνευση.

Το μπλοκάρισμα του δίσκου κόβει την κίνηση και μπορεί να προκαλέσει μια απότομη αντίδραση του μηχανήματος. Σ' αυτήν την περίπτωση θέστε το μηχάνημα αμέσως ΕΚΤΟΣ λειτουργίας. Προσέξτε τις διατάξεις των δίσκων με ιδιαίτερη προσοχή. Η διάμετρος της οπής πρέπει να ταιριάζει ακριβώς χωρίς ανοχή στη φλάντζα υποδοχής. Μη χρησιμοποιείτε μεσαία εξαρτήματα ή προσαρμοστικά. Μη προωθείτε ποτέ δίσκους κοπής για εργασία. Μην υποβάλλετε τους δίσκους κοπής σε πίεση από τα πλάγια. Τηρείτε τις οδηγίες με τη συναρμολόγηση και τη χρήση του λειαντικού εργαλείου σύμφωνα με τον κατασκευαστή. Προσοχή! Το λειαντικό εξάρτημα μπορεί να κινηθεί ακόμα και μετά τη θέση του μηχανήματος εκτός λειτουργίας. Μην αγγίζετε το μηχάνημα σε αυτήν την κατάσταση. Μην επιτρέπετε σε άλλους να χρησιμοποιούν το μηχάνημα. Η Bosch εγγυάται την ασφαλή λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Ρυθμίστε τον προφυλακτήρα 6 κατά τέτοιο τρόπο, ώστε ο σπινθηρισμός να μην εκτοξεύεται προς το μέρος του χειριστή.

Υπόδειξη: Κωδικοποιημένα έκκεντρα στον προφυλακτήρα 6 εξασφαλίζουν τη συναρμολόγηση του πιο κατάλληλου για τον εκάστοτε τύπο μηχανήματος προφυλακτήρα.

Η αποσυναρμολόγηση διεξάγεται με τον αντίθετο τρόπο.

Πρόσθετη λαβή για αναστροφή κραδασμών

Έλεγχος κραδασμών

Η πρόσθετη λαβή περιορίζει στο ελάχιστο τους κραδασμούς και καθιστά έτσι δυνατή μια πιο άνετη και ασφαλή εργασία.

Μη διεξάγετε καμία μετατροπή στην πρόσθετη λαβή.

Μη συνεχίσετε να χρησιμοποιείτε μια τυχόν χαλασμένη πρόσθετη λαβή.

Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η πρόσθετη λαβή 3.

Βιδώστε την πρόσθετη λαβή 3 στο δεξιό ή αριστερό μέρος της κεφαλής του μηχανήματος, ανάλογα με τον τρόπο που εργάζεστε.

Προφυλακτήρας χεριού

Στις εργασίες με τον ελαστικό δίσκο λείανσης 13 ή με την περιστρεφόμενη βούρτσα 16/ τον δισκοειδή βούρτσα/ τον πιδοειδή δίσκο συνιστάται η συναρμολόγηση του προφυλακτήρα χεριού 12 (ειδικό εξάρτημα). Ο προφυλακτήρας χεριού 12 στερεώνεται με την πρόσθετη λαβή 3.

Συναρμολόγηση των λειαντικών εργαλείων

Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάλτε το φις από την πρίζα.

Χρησιμοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπόμενος αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Κατά την εργασία οι δίσκοι έχουν τοποθετηθεί και κόβουν, θερμαίνονται υπερβολικά και μπορούν να κρυώσουν.

Καθαρίστε τον άξονα και όλα τα υπό συναρμολόγηση εξαρτήματα. Για τη σύσφιξη και το λύσιμο των λειαντικών εργαλείων ακινητοποιείτε τον άξονα 5 με το πλήκτρο μανδάλωσης 4.

Πιέστε το πλήκτρο μανδάλωσης 4 μόνο όταν ο άξονας περιστρέφεται είναι ακίνητος!

Δίσκος εργασίας/κόψης

Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει ακριβώς χωρίς παιχνίδι. Μη χρησιμοποιείτε μειωτήρες προσαρμογής.

Όταν χρησιμοποιείτε διαμαντένιους δίσκους κοπής προσέξτε να ταιριάζει ο βέλος ένδειξης φοράς περιστροφής στον διαμαντένιο και η φορά περιστροφής του μηχανήματος (βέλος ένδειξης φοράς περιστροφής στην κεφαλή του μηχανήματος).

Τη συναρμολόγηση δείτε στις εικόνες.

Βιδώστε το περικόχλιο σύσφιξης 10 και σφίξτε το με το γαντόκλειδο (βλέπε κεφάλαιο «Περικόχλιο ταχυσύσφιξης»).

Στο διακεντρο της φλάντζας υποδοχής 8 έχει περαστεί ένας δακτύλιος Ε (πλαστικό εξάρτημα).

Αν ο δακτύλιος Ε λείπει ή είναι χαλασμένος πρέπει να αντικατασταθεί αμέσως (αριθ. παραγγελίας 1600 210 039) πριν συναρμολογηθεί η φλάντζα υποδοχής 8.

Μετά τη συναρμολόγηση του λειαντικού εργαλείου και πριν τη θέση του μηχανήματος σε λειτουργία ελέγξτε, αν το λειαντικό εργαλείο είναι σωστά συναρμολογημένο και αν πρέπει να περιστρέφεται ελεύθερα.

Δισκοειδής δίσκος λείανσης (Δουρμίτης δίσκος λείανσης)

Ανάλογα με την εκάστοτε χρήση, αφαιρείτε εντελώς τον προφυλακτήρα 6 και συναρμολογείτε τον προφυλακτήρα χεριών 12. Τοποθετείτε την ειδική φλάντζα υποδοχής 8 (ειδικό εξάρτημα, αριθ. παραγγελίας 2605 703 028) και τον δισκοειδή λειαντικό δίσκο στον άξονα 5. Βιδώστε το περικόχλιο σύσφιξης 10 και σφίξτε το με το γαντόκλειδο.

Ελαστικός δίσκος λείανσης 13

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριού 12.

Τη συναρμολόγηση δείτε στις εικόνες.

Βιδώστε το στρογγυλό περικόχλιο 15 και σφίξτε το με το γαντόκλειδο.

Μη προϊόντος βούρτσα 16/ Δισκοειδής βούρτσα

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριού 12.

Το ελαστικό εξάρτημα πρέπει να μπορεί να βιδωθεί στον άξονα 5 εφ' όσον ακουμπάει σταθερά στη βάση του άξονα, στο τεμάχιο του. Σφίξτε το με ένα γερό κλειδί.

περικόχλιο ταχυσύσφιξης SDS-c/ijc

Αντί για το περικόχλιο σύσφιξης 10 μπορεί να χρησιμοποιηθεί το περικόχλιο ταχυσύσφιξης 11 (ειδικό έρμα). Μ' αυτόν τον τρόπο τα ελαστικά έργα μπορούν να συναρμολογηθούν χωρίς έργα.

Το περικόχλιο ταχυσύσφιξης 11 επιτρέπεται να χρησιμοποιείται μόνο για βίδες με ελαστικό εξάρτημα.

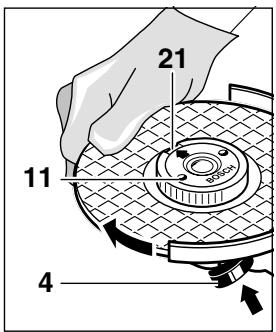

Χρησιμοποιείτε πάντοτε ένα άψογο, άθικτο περικόχλιο ταχυσύσφιξης 11.

Κατά το σφίξιμο προσέξτε, η αίσθηση στην εισαγωγή να μην δίνει φορτίο στο μέρος του βίδου λαίμου- το βάθος πρέπει να δείχνει προς το ένδειξη μύτης 21.

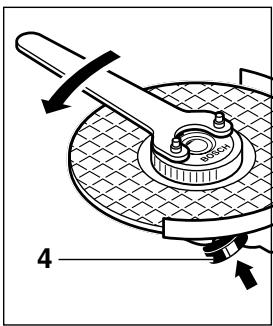

Ακινητοποιήστε τον άξονα με το πλήκτρο ασφάλισης 4. Σφίξτε το περικόχλιο ταχυσύσφιξης περιστρέφοντας δυνατά το δισκοειδές έκκεντρο αντίθετα από την κατεύθυνση περιστροφής των δεικτών του ρολογιού.

Ένα κανονικά σφιγμένο, άθικτο περικόχλιο ταχυσύσφιξης λύνεται εύκολα περιστρέφοντας τον αυλακωτό δακτύλιο με το χέρι με φορά αντίθετη εκείνης της περιστροφής των δεικτών του ρολογιού.

Μη λύνετε σφηνωμένα περικόχλια ταχυσύσφιξης με την πένσα αλλά χρησιμοποιείτε γαντόκλειδο. Τοποθετήστε το γαντόκλειδο όπως φαίνεται στην εικόνα.

Επιτρέπονται ελαστικά έργα

Μπορούν να χρησιμοποιούν όλα τα ελεύθερα έργα που αναφέρονται στις προδιαγραφές χειρισμού.

Ο επιτρεπτός αριθμός στροφών [min-1] ή η επιτρεπόμενη περιφερειακή ταχύτητα [m/s] του υπό χρήση περιστρεφόμενου εργαλείου πρέπει να αντιστοιχεί τουλάχιστον στις τιμές που αναφέρονται στον πίνακα.

Η αυτοπρόσωπη άσκηση του επαγγέλματος επιτρέπεται μόνο στους εντεταλμένους αριθμούς στροφών/την επιτρεπόμενη περιφερειακή ταχύτητα στην έκθεση των ελάχιστων εργαλείων.

	μεγ. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11 000	80
D	125	-	-	11 000	80
b	75	30	M 14	11 000	45

Θεσσαλονίκη

Δώσε προσοχή στην τάση του δικτύου:

Η θέση της πηγής ρεύματος πρέπει να αντιστοιχεί πρώτα στη θέση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραφόμενη θέση 230 V λειτουργούν επίσης και στα 220 V.

Για να θέσετε το μηχάνημα σε λειτουργία, ωθήστε το διακόπτη ON/OFF 2 προς τα εμπρός.

Πιέστε και ακινητοποιήστε πάντοτε το διακόπτη ON/OFF 2 στο μπροστινό μέρος του εργαλείου έως ότου ανάψει.

Για να θέσετε το μηχάνημα εκτός

λειτουργίας, αφήστε το διακόπτη ON/OFF 2 ελεύθερο ή, αντίστοιχα, πατήστε τον στο πίσω μέρος του.

Δοκιμή στην πράξη!

Ελέγξτε τα περιστρεφόμενα εργαλεία πριν τα χρησιμοποιήσετε. Το περιστρεφόμενο εργαλείο πρέπει να είναι άψογα συναρμολογημένο και να μπορεί να περιστρέφεται ευέλικτα. Διεξάγετε δοκιμή στην πράξη αφήνοντας το μηχάνημα να εργαστεί τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη ισορροπημένα ή παραμορφωμένα περιστρεφόμενα εργαλεία.

Περιορισμός ρεύματος εκκίνησης

Χάρη στην ομαλή εκκίνηση του μηχανήματος για το ηλεκτρικό κύκλωμα αρκεί ασφάλεια 16 A.

Ένα μηχάνημα χωρίς περιορισμό του ρεύματος εκκίνησης απαιτεί ισχυρότερη ασφάλεια (χρησιμοποιήστε ασφάλεια βραδείας τήξης τουλάχιστον 16 A).

Ηλεκτρονική σταθεροποίηση (Constant-Electronic)

Η ηλεκτρονική σταθεροποίηση (Constant-Electronic) διατηρεί τον αριθμό στροφών κατά τη λειτουργία χωρίς και με φορτίο σχεδόν αμετάβλητο, εξασφαλίζοντας έτσι την ομοιόμορφη απόδοση εργασίας.

Ρύθμιση αριθμού στροφών

Ρυθμίστε τον απαιτούμενο αριθμό στροφών με τον τροχιακό ρυθμιστή 1 σύμφωνα με τον πίνακα στο κεφάλαιο "Τεχνικά χαρακτηριστικά μηχανήματος" (προαιρετικά).

Υποδείξεις για την εκτέλεση εργασιών

■ Συνδέστε υπό κατεργασία τεμάχιο αν αυτό δεν σταθεροποιείται από το ίδιο του το βάρος. Μην επιβαρύνετε το μηχάνημα τόσο πολύ, ώστε να σταματά ή να κινείται. Κατά την εργασία δίσκου ξεχονδρίσματος και κοπής θερμαίνονται υπερβολικά και οι εγγύτερες περιοχές κρυώνουν.

Ξεχονδρισμός

Τα καλύτερα αποτελέσματα κατά το ξεχόνδρισμα πετυχαίνονται με γωνίες πρόσβολης 30° έως 40°. Κινείτε το μηχάνημα «μπρος-πίσω». Μ' αυτόν τον τρόπο δεν θερμαίνεται υπερβολικά το υπό κατεργασία τεμάχιο, δεν μεταβάλλεται το χρώμα του και δεν δημιουργούνται αυλακώσεις.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες ξεχονδρίσματος.

Ρύθμιση δίσκου λείανσης (Αλουμινένιος δίσκος λείανσης)

Με τον ρυθμιστή δίσκου λείανσης (ειδικό εξάρτημα) μπορείτε να κατεργάζεστε καμπύλες επιφάνειες και διατομές (χαράξεις).

Οι ρυθμιστικοί δίσκοι έχουν σημαντικά μεγαλύτερη διάρκεια ωφέλιμης χρήσης από τα συνηθισμένα, χαμηλότερη τιμή θορύβου και χαμηλότερες εκπομπές δονήσεων.

Κοπή

Κατά την κοπή μην ασκείτε πίεση, μην πιέζετε τον δίσκο και μην τον κάνετε να ταλαντεύεται. Εργαστείτε με τριβή, προσαρμόζοντας το υπό κατεργασία υλικό.

Μετά τη διακοπή λειτουργίας του μηχανήματος μην ακουμπάτε τους δίσκους κοπής πριν κρυώσουν.

Η κατεύθυνση προς την οποία εξάγεται η κόπη είναι σημαντική.

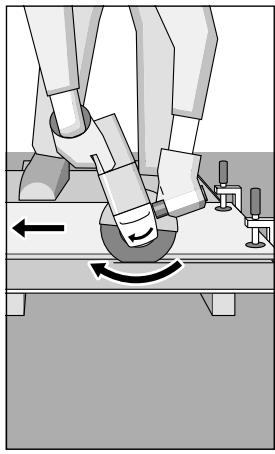

Το μηχάνημα πρέπει να εργάζεται πάντοτε αντίστροφα· γι' αυτό μην οδηγείτε το μηχάνημα προς την άλλη κατεύθυνση! Διαφορετικά υπάρχει κίνδυνος να πεταχτεί ανεξέλεγκτα εκτός τόξου.

Κόπη με κλίση

Με τη βάση κλίσης 17 (Ειδικό Έρμα) μπορούν να κοπούν ισόκυκλα υπό κατεργασία τεμάχια υπό γωνία 0 έως 45°

Για να κόψετε διατομές (προφίλ) ή τετράγωνους σωλήνες αρχίστε καλύτερα από την πλευρά που έχει τη μικρότερη διατομή.

Κοπή πετρωμάτων

Το μηχάνημα επιτρέπει επίσης να χρησιμοποιείται για την κοπή/λέπτυνση.

Χρησιμοποιείτε καλύτερα διαμαντόδισκο κοπής. Για να αποφύγετε ασφάλειας

Οδηγός 20 ειδικός προστατευτικός καλύπτρας αναρρόφησης.

Χρησιμοποιείτε το μηχάνημα πάντοτε με μια αναρρόφηση σκόνης. Χρησιμοποιείτε επίσης προσωπική προστασία από σκόνη.

Ο απορροφητήρας πρέπει να είναι εγκεκριμένος για σκόνη μετάλλων. Η Bosch προσφέρει κατάλληλους απορροφητήρες.

Θέστε το μηχάνημα σε λειτουργία και τοποθετήστε το στο προς επεξεργασία τεμάχιο.

Εργάζεστε με μέτρια πρόωση, κατάλληλη για το υπό κατεργασία υλικό (εικόνα).

Κατά την κοπή ιδιαίτερα σκληρών υπό κατεργασία υλικών, π.χ. οπλισμένου σκυροδέματος που περιέχει πολλά χαλίκια, ο διαμαντόδισκος κοπής μπορεί να υπερθερμανθεί και να υποστεί βλάβη. Γι' αυτό είναι ένας μαζί με τον διαμαντόδισκο κοπής περιστρεφόμενος στέφανος οπλισμού.

Σ' αυτή την περίπτωση κόψτε και αφήστε τον διαμαντόδισκο κοπής να περιστραφεί λίγο χωρίς φορτίο και υπό το μέγιστο αέρα ούτως ώστε να κρυώσει.

Αιωρητή επαναφορά κατά την εργαία και περιστρεφόμενος στέφανος οινοποιού αποτελούν ένδειξη της αυθεντικότητας του διαμαντοειδούς κόπους. Με συντούες το ο' ένα λειαντικό υλικό (π.χ. αδάμαντας) μπορεί να επανατοποθετηθεί.

περιστροφή της κεφαλής του μηχανήματος

Πριν από κάθε εργασία στο πλάνο, βεβαιωθείτε ότι το σημείο είναι από την πρώτη.

Η κεφαλή του μηχανήματος μπορεί να στραφεί βαθμιαία ανά 90° σε σχέση με το περίβλημα του μηχανήματος. Μ' αυτόν τον τρόπο ο διακόπτης ON/OFF μπορεί να τοποθετηθεί σε μια περισσότερο

ευνοϊκή θέση χειρισμού, π.χ. για εργασίες κοπής με το συρμένο οδηγό κοπής 20/τη βάση κοπής 17 (Ειδικά Εξαρτήματα) ή για αριστερόχειρες.

Εξάγετε τελείως τις τέσσερις βίδες.

Τυπώστε την κεραία πλάσματος προσεκτικά στη νέα θέση χωρίς να την αφαιρέσετε από το περίβλημα.

Ξαναβιδώστε και σφίξτε τις βίδες.

Συντήρηση και καθαρισμός

Πιέστε κάθε εργαλείο στο ίδιο το μηχάνημα για να το βγάλετε από την πρέσα.

Διατηρήστε τα μηχανικά και τα οξέα αέριου πάντα καθαρά.

Κατά την κατηγορία με ταινίες υπό ειδικές δυνάμεις συνθέτουν εργασίες που μπορεί να κατακαλύψει αγωγή οικονομικών περιόδων μηχανισμού. Η προστατευτική μονάδα του μηχανήματος μπορεί να επηρεάσει αρνητικά. Σ' αυτές τις περιπτώσεις συνιστάται η χρήση μιας μονάδας κατάστασης αναφοράς οικονίας, ο συχνός καθαρισμός των οπών αέριου ή επειμένο αέρα και η σύνδεση ενός ορίου ενός αυτόματου διακόπτη διαρροής.

Αν προκύψουν οι έλεγχοι κατασκευής και εξουσιοδοτημένοι κάτοχοι του μηχανήματος, το εξής του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο ηλεκτρικών μηχανημάτων της Bosch.

Όταν πληροφορίες και πραγματικά ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε τον 10ψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευής!

Προστασία περιβάλλοντος

Υπηρεσία εξυπηρέτησης πελατών

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com

Robert Bosch A.E.

Κηφισού 162

12131 Περιστέρι-Αθήνα

[phone] ΚΕΝΤΡΟ

[phone] ΚΕΝΤΡΟ

Fax. [phone]

Fax. [phone]

www.bosch.gr

ABZ Service A.E.

[phone] SERVICE

Fax [phone]

Δήλωση συμμόρφωσης

Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό εκπληρώνει τους εξής κανόνες ή κατασκευαστικές διατάξεις: EN 50 144 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

Δρ. Έγκμπερτ Σνάιντερ
