Produkttyp	Vinkelslip
Märke	BOSCH
Modell	PWS 13-125 CE
Märkeffekt	1300 W
Avgångseffekt	740 W
Tomgångsvarvtal	2800 – 11 000 rpm
Max. slipskivdiameter	125 mm
Spindelgänga	M 14
Vikt utan kabel	1,80 kg
Skyddsklass	II
Varvtalsförval	Ja (6 lägen)
Mjukstart	Ja
Konstant elektronik	Ja
Vibrationsdämpande extrahandtag	Ja, skruvbar på höger eller vänster
Skyddskåpa	Ja, verktygslöst justerbar
Medföljande tillbehör	Extrahandtag, skyddskåpa, stiftnyckel, fästfläns, låsmutter
Användningsområden	Slipning, kapning, borstning, sandpappersslipning, polering
Lämpliga material	Metall, sten, plast, trä
Underhåll	Rengör kylöppningarna regelbundet
Säkerhet	Skyddsglasögon, hörselskydd, handskar, dammskyddsmask
Huvudets rotation	Möjlig i steg (skruva loss 4 skruvar)

Vanliga frågor - PWS 13-125 CE BOSCH

Hur byter man slipskivan?

Koppla bort maskinen. Lås spindeln med spindellåsknappen (4). Lossa låsmuttern med stiftnyckeln. Byt skiva. Dra åt låsmuttern medurs medan du håller spindellåset intryckt.

Hur ställer man in varvtalet?

Använd varvtalsvredet (1) på baksidan av maskinen. Välj mellan läge 1 (långsamt) och 6 (snabbt) beroende på material och tillbehör. Se tabellen i bruksanvisningen för rekommendationer.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsglasögon och hörselskydd. Använd extrahandtaget (3). Arbeta aldrig utan skyddskåpan för slipning/kapning. Kontrollera att tillbehören är i gott skick före varje användning.

Kan man använda denna vinkelslip för att kapa sten?

Ja, men endast med en diamantkapskiva och en skärvagn (tillbehör ingår inte). Användning av en dammsugare anpassad för stendamm är obligatorisk. Arbeta torrt.

Vilka tillbehör finns till denna vinkelslip?

Bosch originaltillbehör inkluderar: kap-/slipskivor, gummislipbricka, skålborstar, lamellslipbricka, snabbmuttern SDS-clip, handskydd, kapställ, skärvagn. Se bruksanvisningen för artikelnummer.

Hur rengör man vinkelslipen?

Koppla bort maskinen före rengöring. Använd en torr trasa för att rengöra utsidan. Blås regelbundet i kylöppningarna med tryckluft för att förhindra ansamling av ledande damm.

Vad gör man vid strömavbrott?

Lås omedelbart upp strömbrytaren till läge 'Av'. Detta förhindrar oavsiktlig start när strömmen kommer tillbaka.

Hur använder man extrahandtaget?

Skruva fast extrahandtaget (3) på höger eller vänster sida av maskinhuvudet enligt preferens. Det är obligatoriskt för alla arbeten. Kontrollera att det är ordentligt åtdraget före användning.

Kan man polera med denna vinkelslip?

Ja, om du använder en gummislipbricka eller lamellslipbricka med lämpliga slippapper. Ställ in varvtalet på lågt läge (1-2) för polering.

Hur byter man skyddskåpan?

Koppla bort maskinen. Öppna spännspaken (7). Vrid skyddskåpan för att ta bort den. För att montera tillbaka, rikta in skyddskåpans kodkammar med spindelhalsens urtag, vrid sedan moturs till önskat läge och stäng spaken.

BRUKSANVISNING PWS 13-125 CE BOSCH

Holdeflangen 8 er forsynet med en O-ring i midten (kunststoffel).

O-ringen skal erstattes, hvis den mangler eller er beskadiget (Bestillingsnr. 1600 210 039), før holdeflangen 8 monteres.

Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera. * Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika.

Maskinens komponenter

1 Ställratt varvtalsförval 2 Strömställare Till/Från 3 Stödhandtag 4 Spindellåsknapp 5 Slipspindel 6 Sprängskydd 7 Spännarm 8 Stödfläns med O-ring 9 Slip-/kapskiva* 10 Spännmutter

11 Snabbspännmutter SDS-clip 12 Handskydd 13 Gummisliprondell 14 Slipblad 15 Rundmutter 16 Toppborste 17 Kapbord 18 Längdanslag 19 Diamantkapskiva 20 Styrlåda med utsugningshuv*

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Varvtalsförval

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2-3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Grovslipa	Grovslipskiva	6
Sten**	Kapa**	Kapskiva och styrläde	6

**För kapning av stenmaterial ska styrlåda (tillbehör) alltid användas.

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserade på EN 50 144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 88 dB (A); ljudeffektnivå 101 dB (A). Använd hörselskydd!

Den beräknade accelerationen är i typiska fall 5,0m / s²

Vid användning av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s²

Ändamålsenlig användning

Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall och sten utan vattentillförsel. Vid kapning av sten ska styrdelen användas.

För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas för slipning och polering.

Vid infästning i bärande väggar ska kraven enligt DIN 1053 del 1 och tillämpliga föreskrifter i aktuellt land uppfyllas.

Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas.

Säkerhetsåtgärder

För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom ska allmänna

säkerhetsanvisningar i bifogat fält följas. Låt en fackman instruera dig i maskinens användning.

Använd skyddsglasögon och hörselskydd. Bär för din säkerhet även annan skyddsutrustning som t.ex. skyddshandskar, kraftiga skor, hjälm och förkläde. Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas.

Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/spånutsugning och dammfiltermask.

Lättmetallamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga. Skadas eller kapas nät sladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd. Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlösningsström. Elverktyget får inte användas vid regn eller väta. Håll i maskinen med båda händerna under arbetet och se till att du står stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Dra alltid kabeln bakåt från maskinen. Innan maskinen läggs bort ska den vara frånkopplad och ha stannat helt. Vid strömavbrott eller när nätkontakten frånkopplas, lås genast upp strömställaren Till/Från och ställ den i läget Från. Härvid undviks okontrollerad återstart.

■ Maskinen får användas endast för torrkapning/torrslipning. Vid alla arbeten med maskinen måste stödhandtaget 3 vara monterat. Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nät sladd.

Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag.

Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag. Vid arbeten med slip- eller kapskivor måste sprängskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 eller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrläde användas. Asbesthaltigt material får inte bearbetas. Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen ska vara tillslagen när den förs mot arbetsstycket. Håll händerna borta från roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen så att gnistorna och slipdammet förs bort från kroppen.

Vid slipning av metall uppstår gnistor. Se upp att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet). Var försiktig vid spårfräsning t.ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning. - Om kapskivan tillfälligt blockeras, kommer maskinens höga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen. ■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 8. Varken reducerstycke eller adapter får användas. ■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar efter frånkoppling en stund innan den stannar. ■ Maskinen får inte spännas fast i skruvstäd. Låt aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.

Så här monteras skyddsutrustningen

Dra ut stickproppen innan åtgärder utförs på maskinen.

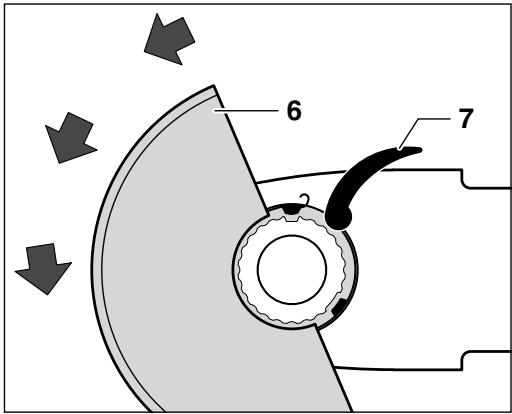

Sprängskydd

Vid arbeten med slip- eller kapskivor måste sprängskyddet 6 vara monterat.

Öppna spännarmen 7.

Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar måste ligga mot respektive urtag på spindelhalsen.

Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens fläns och kodnockarna griper in i runtomspåret på spindelhalsen.

Vrid sprängskyddet 6 moturs till önskat läge (arbetsläge).

Ställ in sprängskyddet 6 så att gnistor inte sprutas mot användaren.

Mark: Kodklacken på sprängskyddet 6 säkerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp.

Demontering i omvänd ordningsföljd.

Vibrationsdämpande stödhandtag

VIBRATION

CONTROL

Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete.

Det är inte tillåtet att göra ändringar på stödhandtaget.

Skadat stödhandtag får inte längre användas.

Vid alla arbeten med maskinen måste stödhandtaget 3 vara monterat.

Skruva fast stödhandtaget 3 alltefter valt arbetsätt antingen på höger eller vänster sida om maskinhuvudet.

Handskydd

Vid arbetet med gummisliprondellen 13 eller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stödhandtaget 3.

Montering av slipverktyg

Dra ut stickproppen innan åtgärder utförs på maskinen.

Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.

Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 5 med spindelåsknappen 4.

Påverka spindellåsknappen 4 endast när slipspindeln står stilla!

Grovslip-/kapskiva

Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 8. Varken reducerstycke eller adapter får användas.

Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer.

För montering se bildsidan.

Skruva på spännmuttern 10 och dra fast den med tvåstiftsnyckeln (se avsnitt "Snabbspännmutter").

På stödflänsen 8 har en O-ring placerats kring centrerflänsen (plastdetalj).

Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1600 210 039) innan stödflänsen 8 monteras.

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt.

Lamellslipskiva (slipmoppsrondell)

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödflänsen 8 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spännmuttern 10 och dra fast den med tvåstiftsnyckeln.

Gummisliprondell 13

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

För montage se bildsidan.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Toppborste 16/skivborste

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Slipverktyget ska kunna skruvas så långt in på slipspindeln 5 att det vid slipspindelgängans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln.

Snabbspännmutter SDS-c/ijc

I stället för spännmutter 10 kan snabbspännmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg.

Snabbspännmuttern 11 får användas endast för grovslip- och kapskivor.

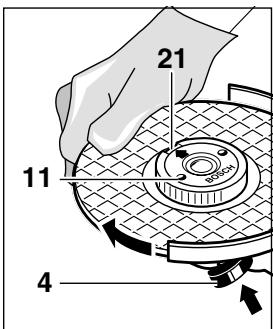

Använd endast felfri, oskadad snabbspänn-mutter 11.

Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärkt 21.

Blockera slipspindeln med spindellåsknappen 4. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

En korrekt monterad och oskadad snabbspännmutter kan lossas för hand när räfflade ringen vrids moturs.

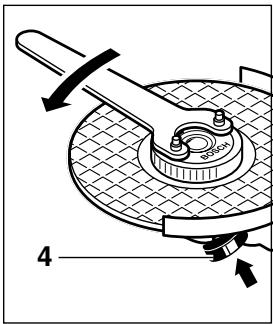

En hårt sittande snabbspännmutter lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg an tvåstiftsnyckeln som bilden visar.

Godkända slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen.

Kontrollera därför alltid godkända varvtal/periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm] d	[r/min]	[m/s]
	D	b
b	125	6	22,2	11 000	80
D	125	-	-	11 000	80
b	75	30	M 14	11 000	45

Start

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

Skjut strömställaren Till/Från 2 framåt för att starta maskinen.

För låsning tryck framtill ner strömställaren Till/Från 2 tills den snäpper fast.

För urkoppling av maskinen släpp strömställaren Till/Från 2 resp tryck ned baktill.

Provkörning!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

Startströmbegränsning

Till följd av maskinens mjukstart behövs endast en säkring på 16 A.

En maskin utan startströmbegränsning kräver en högre avsäkring (minst en trög 16-A-säkring bör användas).

Konstantelektronik

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även under belastning och garanterar sålunda en jämn arbetseffekt.

Varvtalsförval

Förvalj erforderligt varvtal med ställratt 1 enligt tabellen som följer efter avsnittet "Godkända verktyg" (riktvärdena).

Arbetsanvisningar

Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt. Utsätt inte maskinen för så hög belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Grovslipning

Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan.

Använd aldrig kapskivor för grovslipning.

Lamellslipskiva (slipmoppsrondell)

Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas.

Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre slipptemperaturer.

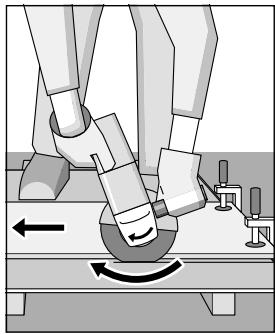

Kapslipning

Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning.

Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan.

Viktigt är att kapning sker i rätt riktning.

Maskinen ska alltid arbeta mot matningsriktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrollerat trycks ur skärspåret.

Kapbord

Med kapbordet 17 (tillbehör) kan lika långa arbetsstycken kapas i vinklar mellan 0 och 45°.

Vid kapning av profiler och fyrkantrör lägg an kapskivan vid minsta tvärsnittet.

Maskinen får användas endast för torrkapning/torrslipning.

Använd helst en diamantkapskiva.

För att eliminera snedvridning använd styrläden 20 med speciell utsugningshuv.

Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter.

Dammsugaren måste vara godkänd för utsugning av stendamm.

Bosch erbjuder lämpliga dammsugare.

Slå på maskinen och lägg an styrlädens främre parti mot arbetsstycket.

Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild).

Vid kapning av mycket hårt material, t.ex. betong med hög kiselhalt, kan diamantkapskivan överhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning.

Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamantkapskivan avtrubbats. Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan åter skärpas.

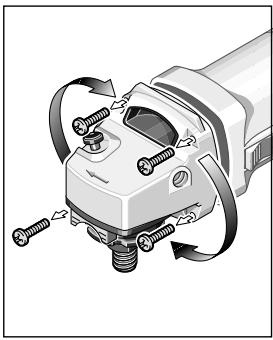

Så här vrids maskinhuvudet

Dra ut stickproppen innan åtgärder utförs på maskinen.

Maskinhuvudet kan vridas mot motorhuset i steg om 90°. Detta medför att strömställaren Till/Från för speciella arbeten kan ställas i ett bekvämt hanteringsläge, t.ex. för kapning med styrsläde 20/kapbord 17 (tillbehör) och för vänsterhänta.

Skruva bort de fyra skruvarna.

Vrid maskinhuvudet försiktigt till det nya läget utan att ta bort huvudet från huset.

Sätt åter in och dra fast skruvarna.

Underhåll och rengöring

Dra ut stickproppen innan åtgärder utförs på maskinen.

Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete.

Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppningarna och förkoppla en jordfelsbrytare (FI).

Om produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.

Miljöhänsyn

Återvinning i stället för avfallshantering

Maskin, tillbehör och förpackning kan återvinnas.

Denna bruksanvisning är tryckt på klorfritt returpapper.

För att underlätta sortering vid återvinning är plastdelarna markerade.

Service och kundtjänst

En sprängskiss och information om reservdelar lämnas under: www.bosch-pt.com

[phone]

Fax. [phone]

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.

För alla arbeten på maskinen utförs måste stickproppen dras ut.

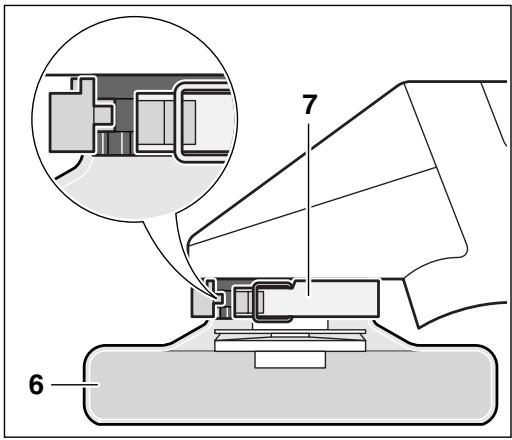

Skyddskåpa

För arbete med kapskivor eller slipskivor

Öppna skyddsarmen 7.

Sätt skyddskåpan 6 på spindelhalsen på maskinhuvudet som visas på bilden. Kodknapparna på skyddskåpan ska stämma överens med motsvarande urtag på spindelhalsen.

Tryck skyddskåpan på spindelhalsen så att kanten på skyddskåpan ligger på flänsen till maskinen och kodknapparna griper in i spåret på spindelhalsen.

För alla arbeten på maskinen utförs måste stickproppen dras ut.

För alla arbeten på maskinen utförs måste stickproppen dras ut.

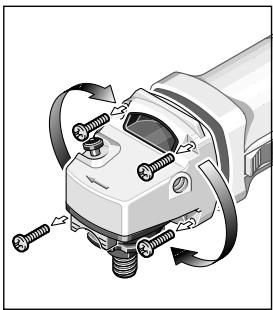

Maskinhuvudet kan vridas i 90°-steg mot maskinhuset. På så sätt kan på-/av-brytaren sättas i en bättre användningsposition för speciella typer av arbete, t.ex. för kapning med fotplatta 20/kapstativ 17 (tillbehör) eller för vänsterhänta.

De fire skruene dreies helt ut.
