GEBRUIKSAANWIJZING PWS 13-125 CE BOSCH

Haakse slijpmachine		PWS 10-125 CE	PWS 13-125 CE
Bestelnummer		0 603 347 7..	0 603 348 7..
Opgenomen vermogen*	[W]	1 020	1 300
Afegeven vermogen*	[W]	560	740
Onbelast toerental	[mi-n-1]	2 800-11 000	2 800-11 000
Slijpschijf-Ø, max.	[mm]	125	125
Schroefdraad uitgaande as		M 14	M 14
Gewicht zonder netsnoor, ca.	[kg]	1,60	1,80
Veiligheidsklasse		☐ / II	☐ / II

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken.
* Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen können deze gevevens afwijken.

Onderdelen van de machine

1 Stelwiel vooraf instelbaar toerental
2 Aan/uit-schakelaar
3 Extra handgreep
4 Blokkeerknopuitgaande as
5 Uitgaande as
6 Beschermkap
7 Spanhendel
8 Opnameflens met O-ring
9 Afbraam- of doorslijipschijf*
10 Spanmoer

11 Snelspanmoer SDS-clic
12 Handbescherming
13 Rubber steunschijf
14 Schuurblad
15 Ronde moer
16 Komstaalborstel
17 Doorslijpstandaard
18 Lengtegeleider
19 Diamantdoorslijpschijf
20 Geleideslede met afzuiig en beschemkap*

• In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht altijd standarda meegeleverd.

Vooraf instelbaar toerental

Materialiaal	Toepassing	Gereedschap	Stelwiel
Kunststof	Polijsten	Lamsvel	1
	Fijn schuren	Viltpolijstschijf	1
Metaal	Fijn schuren	Polijstschijf	1
	Verf verwijderen	Schuurblad	2-3
Hout, metaal	Borstelen, ontroosten	Komstaalborstel, schuurblad	3
Metaal,steen	Slijpen	Slijpschijf	4-6
Metaal	Afbramen	Afbraamschijf	6
Steen**	Doorslijpen**	Doorslijschijf en geleideslede	6

**Doorslijpen van steen is alleen toegestaan met de geleideslede (toebehoren).

Informatie over geluid entrillingen

Meetwaarden vastgesteld volgens EN 50 144.

Het A-gewaardee gerluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Draag oorbeschemers.

De gewaardeerde versnelling bedraagt kenmer-kend 5,0m / s^2

Bij gebruik van de trillingsdempende extra handgreep zich de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Gebruik volgens bestemming

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven.

Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebruikt om te schuren en te polijsten.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Voor uw veiligheid

Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt.

Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren.

Draag een veiligheidsbril en gehoorbescherming.
Draag voor uw verilgheid ook verilgheidsuitrusting zoals werkhandsschoenen, stevige schoenen, een helm en een schort.
Stof dat tijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zich noodzakelijk.

Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiiging voor stof en spanen en draag een stofmasker.

Stof van lichte metalen kan ontvammen of exploderen. Houd de werkomgeving.altijd schoon omdat materiaalmengsels bijzonder gevaarlijk+zijn.
Raak de stroomkabel Niet aan indien deze tjdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekeruit het stopcontact. Gebruik de machine nooit met een beschadigde kabel.
Sluit gereedschap dat buitenshuis worden gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30mA . Gebruik het gereedschap Niet in de regen of in een vochtige omgeving.
Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand kutn doeon.
Voer de kabel altijd achterwaarts van de machine weg.
Schakel de machine voor het neerleggen algtduitduit en wacht tot deze tot stilstand is gekomen.

Wanner de stroom uitvalt of de stekker uit het stopcontact worden getrokken, moet u de aan/uit-schakelaar onmiddelijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten.
De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren.
Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich.
Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigien netsnoer kan raken.
Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrivf.
Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken.
Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Geadviseerd worden om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbeschemming 12 (toebehoren) te monteren.
- Gebruik een stofafzuging bij het bewerken van steen. De stofzuiger要去 zich goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het doorslijpen van steen.
■ Asbesthoudend material mag nicht worden bewerkt.
- Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine.
■ Controller lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 secon- den onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.
■ Bescherm het slijpgereedschap gegen slagen, stoten en vet.

Beweeg de machine alleen ingeschakeld maar het werkstuk.
Houd uw handen uit de buurt van rondraaiende slijpgereedschappen.
Let op de draairichting. Houd de machine alttijd zo vast dat vonden of slijpstof van het lichaam wegliegen.
Bij het schuren van metalen ontstaan wegvliegende vonden. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar mooten zich geen brandbare materiaielen in de buurt (plaats waar de vonden wegvliegen) bevinden.
Voorzichtig bij het makeen van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten".
■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddelijkuit.
Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet zonder spel ing op de opnameflens 8 passen. Gebruik geen redu- ceerstukken of adapters.
- Gebruik doorslijpschijven nooit om af te bra-men. Stel doorslijpschijven Niet bloot aan zichwaartse druk.
Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap inRCT.
Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog UIT.
Span de machine nicht in een bankschoef.
Laat kinderen de machine nooit gebruiken.
Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Beschermingsvoorzieningen monteren

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

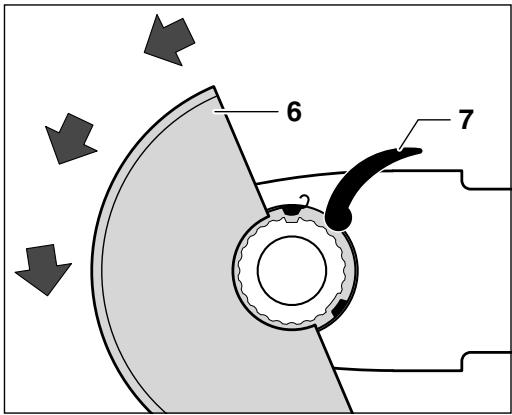

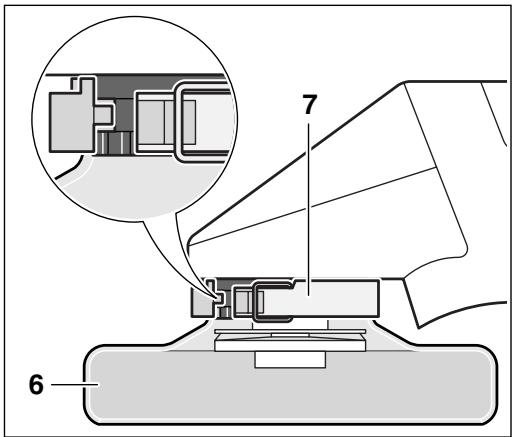

Beschemkap

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschemkap 6 gemonteerd zijn.

Plaats de beschemkap 6 volgens de afbeelding op de ashals van de machine. De codeernokken van de beschemkap moeten overeenkomen met de bijbehorende uitsparingen van de ashals.

Duw de beschemkap op de ashals tot de kraag van de beschemkap gegen de flens van de machine zit en de codeernokken in de groef rondon de ashals vrijpen.

Draai de beschermkap 6 gegen de wijzers van de klok in de gewenste stand (werkstand).

Stel de beschemmkap 6 zo in dat het vliegen van vonken in de richting van de bediener worden voorkomen.

Opmerking: Codeernokken op de beschermkap 6 zorgen ervoor dat alleen een bij dit type machine passende beschermkap kan worden gesmonteerd.

Demontage in omgeekerde volgorde.

Trillingsdempende extra handgreep

VIBRATION

CONTROL

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.

Verander de extra handgreep Niet.

Gebruik een beschadigde extra handgreep nichtmeer.

Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich.

Schroef de extra handgreep 3 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Handbescherming

Geadviseerd wordt om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 worden met de extra handgrep 3 bevestigd.

Slijpgereedschappen monteren

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine.

Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

■ Reinig de uitgaande as en alle te monteren delen. Blokker de uitgaande as 5 met de blokkerknop 4 voor het vastspannen en losmaken van de slijpgereedschappen.

Bedien de blokkeerknop 4 alleen wanner deuitgaande as stilstaat!

Afbraam- of doorslijpschijf

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet zonder spel ing op de opnameflens 8 passen. Gebruik geen reduceerstukken of adapters.

Let er bij gelebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Zie voor de montage de paging met afbeeldingen.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer").

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst.

Wanneer de O-ring ontbreekt of beschadigd is,要去deze beslist worden verrangen (bestelnr.1600210039),voordat de opnameflens 8 gemonteerd worden.

Controleer voor de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Lamellenschuurschijf

Afhankelijk van de toepassing=kunt u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Rubber steunschijf 13

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Zie voor de montage de paging met afbeeldingen.

Schroef de ronde moer 15 op de uitgaande as en draai deze vast met de pensleutel.

Komstaalborstel 16 of vlokstaalborstel

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Het lijpgereedschap要去ver op de uitgaande as 5 kuren worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

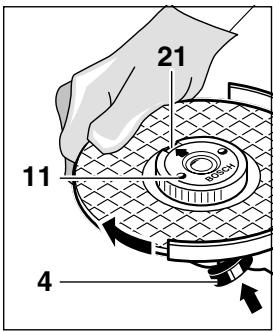

Snelspanmoer SDS-clip

In plaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gezruikt. De slijgpereedschappen können dan zonder hulpgereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen worden gebruikt voor afbraam- en doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die volkommen in orde is.

Let er bij het vastschroeven op dat de zijde met het opschrift Niet waar de slijpschijf wijst. De pijl moet waar de indexmarkering 21 wijzen.

Blokker de uitgaande as met de blokkerknop 4.

Draai de snelspanmoer vast door de slijpschijf krachtig met de wijzers van de klok mee aan te draaien.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tergen de wijzers van de klok in met de hand los te draaien.

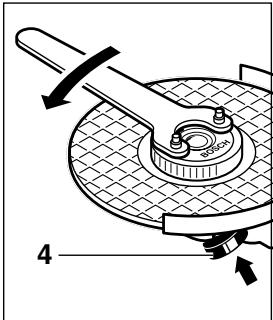

Draai een vastzittende snelspanmoer nooit met een tang los, maar gebruik een pensleutel.

Plaats de pensleutel zoals in de afbeelding weergegeven.

Toegestaneslijpgereedschappen

Alle in deze gebruiksaanwijzing genoemde slijpen schuurgereedschappen können worden gebruikt.

Het toegestane toerental [min^-1] resp. de omtrek-snelheid [ / ] van de gebruike sijpgereedschappen moet minstens gelijk+zijn aan de gevevens in de tabel.

Neem waarom algijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11 000	80
D	125	-	-	11 000	80
b	75	30	M 14	11 000	45

Ingebruikneming

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines kuren ook worden gebruikt met een spanning van 220 V.

Als u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 2 maar voren.

Als u de aan/uit-schakelaar 2 wilt vastzetten, drukt u de schakelaar vooraan omlaag tot deze vastklikt.

Laat voor het uitschakelen van de machine de aan/uit-schakelaar 2 los of duw deze achteraan omlaag.

Proefdraaien!

Controleer het lijpgereedschap voor het gebruik. Het lijpgereedschap要去 op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.

Aanloopstroombegrenzing

Dankzij het zich aanlopen van de machine is een zekering van 16 A voldoende.

Voor een machine zonder aanloopstroombegrenzing is een grotere zekering nodig (gebruik minstens een zekering van 16 A traag).

Constant-electronic

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgrt een gelijkmatige arbeitscapaciteit.

Vooraf instelbaar toerental

Kies het vereiste toerental met het stelwiel 1 volgens de tabel in het gedeelte „Technische gevevens" (richtwaarden).

Tips voor de werkzaamheden

Span het werkstuk in als het Niet door het eigen gewicht stabiel ligt.
Belast de machine nicht zo sterk dat重点领域st stilstand kommt.
■ Afbraam- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Afbramen

Met aanzethoeken van 30 tot 40^ bereikt u bij het afbramen het Beste resultaat. Beweeg de machine met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groeven.

Gebruik doorslijpschijven nooit om af te bramen.

Lamellenschuurschijf

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewerkt.

Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lagergeluidsniveau en lagere schuurtemperaturen.

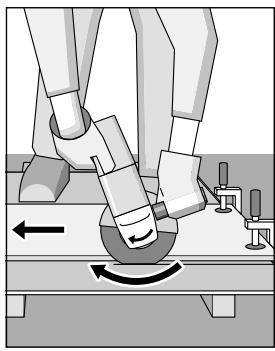

Doorslijpen

Niet duwen, machine nicht schuin houden en Niet Oscillerenijdens het dooreljpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.

Belangrijk is de richting van de doorsijpwerkzaamheden.

De machine moet al-tijd gegenlaporend wer-ken. Beweeg de machine daarom nicht in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede worden geduwd.

Doorslijpstandaard

Met de doorslijpstandaard 17 (toebehoren) kunnen werkstukken van gelijke lenghte in een hoek van 0 tot 45^ op maar worden gemaatk.

Profielen en vierkantbuizen können het best bij dekleinsted diameter worden doorgeslepen.

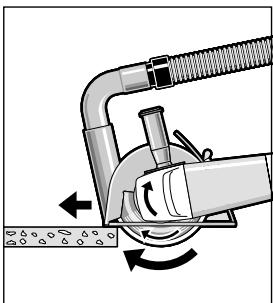

Steen doorslijpen

De machine mag alleen worden gebruik voor droog doorsijpen en droog schuren.

Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaiende geleideslede 20 met speciale afzugen beschermkap.

Gebruik het gereedschap alleen met stofafzuiig. Draag een stofmasker.

De stofzuiger要去en goedgekeurd voor het zuigen van steenstof.

Bosch levert geschikte stofzuigers.

Schakel de machine in en plaats deze met het voorste.Deel van de geleideslede op het werkstuk.

Duw de machine met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging (zie afbeelding).

Bij het doorslijpen van bijzonder harde materiai- len, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval de doorslijpwerkzaaamheden en LAST de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weer scherp worden gemaakt.

Machinekop draaien

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

De machinekop kan in stappen van 90^ ten opzichte van het machinehuis worden gedraaid. Daardoor kan de aan/uit-schakelaar voor bijzon-dere werkomstandig-heden in een gunstige gebruiksstand worden geplaatst, bijvoorbeeld voor door

slijpwerkzamaheden met de geleideslede 20, de doorslijpstandaard 17 (toebehoren) of voor linkshandigen.

Draai de vier schroeven—helemaal maar buiten.

Draai de machinekop voorzichtig en zonder van het huis te nemen in de(AP) stand.

Draai de schroeven weer in en draai ze vast aan.

Onderhoud en reiniging

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Houd de machine en de ventilatieopeningen algtd schoon om goed en veilig te werkken.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijk gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een ergende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algijd het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Terugwinnen van grondstoffen inplaats van het weglooien van afval

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zichen gekenmerkt om ze per soort te{kunnen recyclen.

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

+31 (0)23 / 56 56 613

Fax. +31 (0)23 / 56 56 621

E-mail: [e-mail]

België

念 +32(0)2 / 5255143

Fax. [phone]

E-mail: [e-mail]

Conformiteitsverklaring

Wij verklaren op eigenc verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Wijzigingen voorbehouden

Tekniske data

Vinkelsliber		PWS 10-125 CE	PWS 13-125 CE
Bestillingsnummer		0 603 347 7..	0 603 348 7..
Nominal optagen effekt*	[W]	1 020	1 300
Afgiven effekt*	[W]	560	740
Omdrejningstal, ubelastet	[/min]	2 800-11 000	2 800-11 000
Slibeskive-Ø, maks.	[mm]	125	125
Slibespindelgevind		M 14	M 14
Vægt ut den netkabel, ca.	[kg]	1,60	1,80
Isolationsklasse		☐ / II	☐ / II
