Produkttyp	Winkelschleifer
Marke	BOSCH
Modell	PWS 13-125 CE
Nennaufnahmeleistung	1300 W
Abgegebene Leistung	740 W
Leerlaufdrehzahl	2800 – 11 000 U/min
Max. Schleifscheibendurchmesser	125 mm
Spindelgewinde	M 14
Gewicht ohne Kabel	1,80 kg
Schutzklasse	II
Drehzahlvorwahl	Ja (6 Stufen)
Sanftanlauf	Ja
Konstantelektronik	Ja
Zusatzhandgriff vibrationsgedämpft	Ja, rechts oder links verschraubbar
Schutzhaube	Ja, werkzeuglos verstellbar
Mitgeliefertes Zubehör	Zusatzhandgriff, Schutzhaube, Stiftschlüssel, Aufnahmeflansch, Spannmutter
Anwendungen	Schleifen, Trennen, Bürsten, Schwabbeln, Polieren
Geeignete Materialien	Metall, Stein, Kunststoffe, Holz
Wartung	Kühlschlitze regelmäßig reinigen
Sicherheit	Schutzbrille, Gehörschutz, Handschuhe, Staubmaske
Kopfrotation	Stufenweise möglich (4 Schrauben lösen)

Häufig gestellte Fragen - PWS 13-125 CE BOSCH

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Blockieren Sie die Spindel mit der Spindelarretierung (4). Lösen Sie die Spannmutter mit dem Stiftschlüssel. Wechseln Sie die Scheibe. Ziehen Sie die Spannmutter im Uhrzeigersinn fest, während Sie die Spindelarretierung gedrückt halten.

Wie stelle ich die Drehzahl ein?

Verwenden Sie das Einstellrad (1) auf der Rückseite des Geräts. Wählen Sie je nach Material und Zubehör zwischen den Positionen 1 (langsam) und 6 (schnell). Siehe Tabelle in der Bedienungsanleitung für Empfehlungen.

Welche Sicherheitsvorkehrungen sind wichtig?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Verwenden Sie den Zusatzhandgriff (3). Arbeiten Sie niemals ohne Schutzhaube beim Schleifen/Trennen. Prüfen Sie vor jeder Verwendung, ob die Zubehörteile in einwandfreiem Zustand sind.

Kann ich diesen Winkelschleifer zum Schneiden von Stein verwenden?

Ja, aber nur mit einer Diamanttrennscheibe und einem Führungsschlitten (nicht im Lieferumfang). Die Verwendung eines geeigneten Staubsaugers für Steinabrieb ist obligatorisch. Arbeiten Sie trocken.

Welches Zubehör ist für diesen Winkelschleifer erhältlich?

Das originale Bosch Zubehör umfasst: Schleif-/Trennscheiben, Gummischleifteller, Topfbürsten, Lamellenteller, Schnellspannmutter SDS-clip, Handschutz, Trennständer, Führungsschlitten. Siehe Bedienungsanleitung für die Referenznummern.

Wie reinige ich den Winkelschleifer?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Außenseite mit einem trockenen Tuch. Blasen Sie regelmäßig die Kühlschlitze mit Druckluft aus, um die Ansammlung von leitfähigem Staub zu vermeiden.

Was tun bei Stromausfall?

Entriegeln Sie sofort den Ein-/Ausschalter, indem Sie ihn auf 'Aus' stellen. Dadurch wird ein unkontrollierter Neustart bei Wiederkehr des Stroms verhindert.

Wie verwende ich den Zusatzhandgriff?

Schrauben Sie den Zusatzhandgriff (3) je nach Wunsch auf die rechte oder linke Seite des Gerätekopfes. Er ist für alle Arbeiten obligatorisch. Stellen Sie sicher, dass er vor Gebrauch fest angezogen ist.

Kann ich mit diesem Winkelschleifer polieren?

Ja, wenn Sie einen Gummischleifteller oder einen Lamellenteller mit geeigneten Schleifblättern verwenden. Stellen Sie die Drehzahl auf eine niedrige Stufe (1-2) zum Polieren ein.

Wie tausche ich die Schutzhaube aus?

Ziehen Sie den Netzstecker. Öffnen Sie den Spannhebel (7). Drehen Sie die Schutzhaube zum Abnehmen. Zum Wiederanbringen die Kodiernocken der Haube mit den Aussparungen am Spindelhals ausrichten, dann gegen den Uhrzeigersinn bis zur gewünschten Position drehen und den Hebel wieder schließen.

BEDIENUNGSANLEITUNG PWS 13-125 CE BOSCH

Winkelschleifer		PWS 10-125 CE	PWS 13-125 CE
Bestellnummer		0 603 347 7..	0 603 348 7..
Nennaufnahmeleistung*	[W]	1 020	1 300
Abgabeleistung*	[W]	560	740
Leerlaufdrehzahl	[mi-n-1]	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	125	125
Schleifspindelgewinde		M 14	M 14
Gewicht ohne Netzkabel, ca.	[kg]	1,60	1,80
Schutzklasse		☐ / II	☐ / II

Bitte beachten Sie die Bestellnummer Ihrer Maschine. Die Handelsbezeichnungen einzelner Maschinen können variieren. * Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Geräteelemente

1 Stellrad Drehzahlvorwahl 2 Ein-/Ausschalter 3 Zusatzgriff 4 Spindel-Arretiertaste 5 Schleifspindel 6 Schutzhaube 7 Spannhebel 8 Aufnahmeflansch mit O-Ring 9 Schrupp-/Trennscheibe* 10 Spannmutter

11 Schnellspannmutter SDS-clic 12 Handschutz 13 Gummischleifteller 14 Schleifblatt 15 Rundmutter 16 Topfbürste 17 Trennschleifständer 18 Längenanschlag 19 Diamant-Trennscheibe 20 Führungsschlitten mit Absaugschutzhaube*

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Drehzahlvorwahl

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppsscheibe	6
Stein**	Trennen**	Trennscheibe und Führungsschlitten	6

**Trennen von Gestein ist nur mit Führungsschlitten zulässig (Zubehör).

Geräusch-Vibrationsinformation

Messwerte ermittelt entsprechend EN 50 144.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 88 dB (A); Schalleistungspegel 101 dB (A).

Gehörschutz tragen!

Die bewertete Beschleunigung beträgt typischerweise 5,0 m/s²

Bei der Verwendung des vibrationsdämpfenden Zusatzgriffes ist die Hand-Arm-Vibration am Zusatzgriff typischerweise niedriger als 2,5 m/s²

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.

Für Geräte mit elektronischer Steuerung: Mit zulässigen Schleifwerkzeugen kann das Gerät zum Schleifen und Polieren verwendet werden.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.

Zu Ihrer Sicherheit

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.

Schutzbrille und Gehörschutz tragen. Tragen Sie zur Sicherheit auch weitere Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze. ■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.

Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.

Leichtmetallstaub kann brennen oder explodieren. Arbeitsplatz stets sauber halten, weil Materialmischungen anders gefährlich sind. ■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. Geräte, die im Freien verwendet werden, über einen Fehlerstrom-(FI-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden. ■ Beim Arbeiten das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Kabel immer nach hinten vom Gerät wegführen. Das Gerät vor dem Ablegen immer ausschalten und warten, bis das Gerät zum Stillstand gekommen ist. ■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

Das Gerät darf für Trockenschnitt/Trockenschliff verwendet werden. ■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff 3 montiert sein. Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe wird empfohlen, den Handschutz 12 (Zubehör) zu montieren. ■ Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungsschlitten zu verwenden. Asbesthaltiges Material darf nicht bearbeitet werden. Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden. Schleifwerkzeug vor Schlag, Stoß und Fett schützen. Das Gerät nur eingeschaltet gegen das Werkstück führen. Hände weg von rotierenden Schleifwerkzeugen. Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper wegfliegen.

■ Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik. ■ Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten. Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 8 passen. Keine Reduzierstücke oder Adapter verwenden. ■ Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen. ■ Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten. Vorsicht! Schleifkörper läuft nach dem Ausschalten des Gerätes noch nach. Gerät nicht im Schraubstock festspannen. ■ Niemals Kindern die Benutzung des Gerätes gestatten. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

Schutzvorrichtungen montieren

Vor allen Arbeiten am Gerät Netzstecker ziehen.

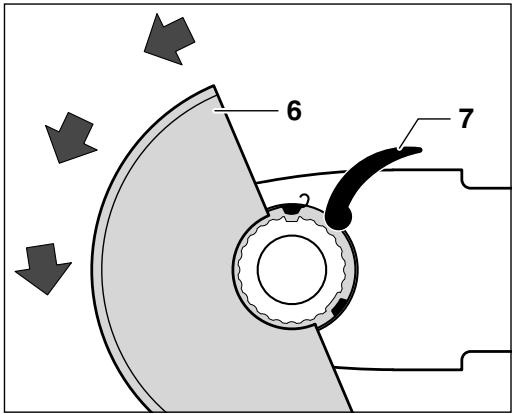

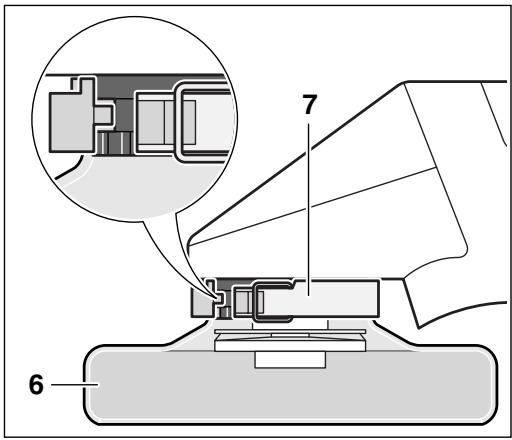

Schutzhaube

Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein.

Den Spannhebel 7 öffnen.

Die Schutzhaube 6 der Abbildung entsprechend auf den Spindelhals des Gerätekopfes setzen. Die Codiernocken der Schutzhaube müssen mit den entsprechenden Aussparungen am Spindelhals übereinstimmen.

Die Schutzhaube auf den Spindelhals aufrücken bis der Bund der Schutzhaube am Flansch des Gerätes aufsitzt und die Codiernocken in die umlaufende Nut am Spindelhals greifen.

Die Schutzhaube 6 entgegen dem Uhrzeigersinn in die erforderliche Stellung (Arbeitsposition) drehen.

Die Schutzhaube 6 so einstellen, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Hinweis: Die Codiernocken an der Schutzhaube 6 stellen sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.

Demontage in umgekehrter Reihenfolge.

Vibrationsdämpfender Zusatzgriff

VIBRATION

CONTROL

Der vibrationsdämpfende Zusatzgriff erhöht ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

Keinerlei Veränderungen am Zusatzgriff vornehmen.

Einen beschädigten Zusatzgriff nicht weiter verwenden.

■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff 3 montiert sein.

Den Zusatzgriff 3 abhängig von der Arbeitsweise rechts oder links am Gerätekopf einschrauben.

Handschutz

Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe wird empfohlen, den Handschutz 12 (Zubehör) zu montieren. Der Handschutz 12 wird mit dem Zusatzgriff 3 befestigt.

Schleifwerkzeuge montieren

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.

Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösen von Schleifwerkzeugen die Schleifspindel 5 mit der Spindel-Arretiertaste 4 feststellen.

Die Spindel-Arretiertaste 4 nur bei stillstehender Schleifspindel betätigen!

Schrupp-/Trennscheibe

Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 8 passen. Keine Reduzierstücke oder Adapter verwenden.

Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.

Montage siehe Bildseite.

Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen (siehe Abschnitt „Schnellspannmutter").

Im Aufnahmeflansch 8 ist um den Zentrierbund ein O-Ring (Kunststoffteil) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1600 210 039), bevor der Aufnahmeflansch 8 montiert wird.

Nach der Montage des Schleifwerkzeuges vor dem Einsatz prüfen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.

Fächerschleifscheibe (Schleifmocteller)

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren. Speziellen Aufnahmeflansch 8 (Zubehör, Bestell-Nr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 5 setzen. Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen.

Gummi-Schleifteller 13

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.

Montage siehe Bildseite.

Die Rundmutter 15 aufschrauben und mit dem Zweilochschlüssel festziehen.

Topfbürste 16/Scheibenbürste

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.

Das Schleifwerkzeug muss sich so weit auf die Schleifspindel 5 aufschrauben lassen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Mit Gabelschlüssel festziehen.

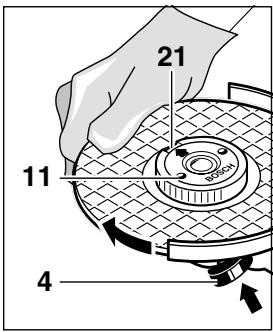

Schnellspannmutter SDS-c/ici

Anstelle der Spannmutter 10 kann die Schnellspannmutter 11 (Zubehör) verwendet werden. Schleifwerkzeuge lassen sich dann ohne Werkzeug montieren.

Die Schnellspannmutter 11 darf nur für Schrupp- und Trennscheiben verwendet werden.

Nur einwandfreie, unbeschädigte Schnellspannmutter 11 verwenden.

Beim Aufschrauben darauf achten, dass die beschriftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 21 zeigen.

Die Schleifspindel mit der Spindel-Arretiertaste 4 feststellen. Die Schnellspannmutter durch kräftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.

Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutter lässt sich durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen.

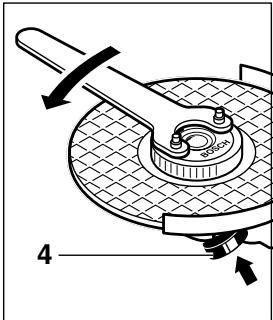

Eine festsitzende Schnellspannmutter nie mit einer Zange lösen, sondern Zweilochschlüssel verwenden. Den Zweilochschlüssel wie im Bild gezeigt ansetzen.

Zulässige Schleifwerkzeuge

Verwendet werden können alle in dieser Bedienungsanleitung genannten Schleifwerkzeuge.

Die zulässige Drehzahl [min^-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.

Deshalb stets die zulässige Drehzahl/Umfangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b D	125	6	22,2	11 000	80
D	125	-	-	11 000	80
b D	75	30	M 14	11 000	45

Inbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 2 nach vorn schieben.

Zum Feststellen den Ein-/Ausschalter 2 niederdrücken, bis er einrastet.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 2 loslassen bzw. niederdrücken.

Probelauf!

Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

Anlaufstrombegrenzung

Durch sanften Anlauf des Gerätes reicht eine 16-A-Sicherung aus.

Ein Gerät ohne Anlaufstrombegrenzung benötigt eine höhere Absicherung (mind. eine träge 16-A-Sicherung einsetzen).

Konstantelektronik

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Drehzahlvorwahl

Die erforderliche Drehzahl mit dem Stellrad 1 gemäß der Tabelle nach dem Abschnitt „Geräte-Kennwerte" vorwählen (Anhaltswerte).

Arbeitshinweise

Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt. Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.

Schruppschleifen

Mit Anstellwinkel von 30° bis 40° erreicht man beim Schruppen das beste Ergebnis. Gerät mit mäßigem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen.

Niemals Trennscheiben zum Schruppen verwenden.

Fächerschleifscheibe (Schleifmopteller)

Mit der Fächerschleifscheibe (Zubehör) lassen sich auch gewölbte Oberflächen und Profile (Konturenschliff) bearbeiten.

Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleifttemperaturen.

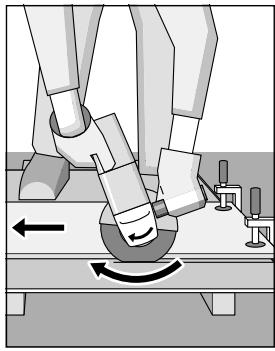

Trennschleifen

Beim Trennschleifen nicht drücken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub arbeiten.

Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrücken abbremsen.

Wichtig ist die Richtung, in die man trennt.

Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird.

Trennschleifständer

Mit dem Trennschleifständer 17 (Zubehör) können Werkstücke langengleich im Winkel von 0 bis 45° zugeschnitten werden.

Beim Trennen von Profilen und Vierkantrohren am besten am kleinsten Querschnitt ansetzen.

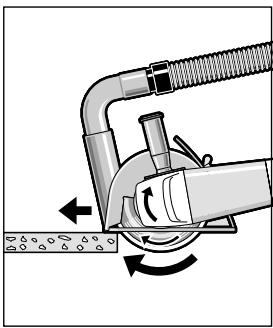

Trennen von Gestein

Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden.

Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Führungsschlitten 20 mit spezieller Absaugschutzhaube benutzen.

Das Gerät nur mit Staubabsaugung betreiben. Zusätzlich Staubschutzmaske tragen.

Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein.

Bosch bietet geeignete Staubsauger an.

Das Gerät einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.

Das Gerät mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub schieben (Bild).

Beim Trennen besonders harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.

In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.

Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

Gerätekopf drehen

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Der Gerätekopf lässt sich zum Gerätegehäuse in 90°-Schritten drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden; z. B. für Trenn arbeiten mit Führungsschlitten 20/Trennschleifständer 17 (Zubehör) oder für Linkshänder.

rungsschlitten 20/Trennschleifständer 17 (Zubehör) oder für Linkshänder.

Die vier Schrauben ganz herausdrehen.

Den Gerätekopf vorsichtig und ohne vom Gehäuse abzunehmen in die neue Position drehen.

Die Schrauben wieder eindrehen und festziehen.

Wartung und Reinigung

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 0180-3355499

Fax: [phone] / 20 22 37

Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Service: +41 (0)1/8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater 0800551155

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Werkzeugspezifikationen

Angle Grinding		PWS 10-125 CE	PWS 13-125 CE
Order number		0 603 347 7..	0 603 348 7..
Rated input power*	[W]	1 020	1 300
Output power*	[W]	560	740
No-load speed	[rpm]	2 800-11 000	2 800-11 000
Grinding disc dia., max.	[mm]	125	125
Grinder spindle thread		M 14	M 14
Weight without cable, approx.	[kg]	1.60	1.80
Protection class		☐ / II	☐ / II

+64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Technischer Dienst und Kundenservice

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Technische Daten

Vinkelsliper		PWS 10-125 CE	PWS 13-125 CE
Bestillingsnummer		0 603 347 7..	0 603 348 7..
Opptatt effekt*	[W]	1 020	1 300
Avgitt effekt*	[W]	560	740
Tomgangsturtall	[mi-n-1]	2 800-11 000	2 800-11 000
Slipskive-diameter, max.	[mm]	125	125
Slipespindelgjenge		M 14	M 14
Vekt uten ledning, ca.	[kg]	1,60	1,80
Beskyttelsesesklasse		☐ / II	☐ / II

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Technische Daten

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Geschäftsbereich Elektrowerkzeuge

70745 Leinfelden-Echterdingen

www.bosch-pt.com

1609929F15(03.06)O/112
