PWS 13-125 CE - Vinkelsliper BOSCH - Gratis bruksanvisning og manual

Produkttype	Vinkelsliper
Merke	BOSCH
Modell	PWS 13-125 CE
Nominell opptatt effekt	1300 W
Avgitt effekt	740 W
Tomgangsturtall	2800 – 11 000 o/min
Maks. slipeskivediameter	125 mm
Spindelgjenger	M 14
Vekt uten kabel	1,80 kg
Beskyttelsesklasse	II
Hastighetsforvalg	Ja (6 posisjoner)
Mykstart	Ja
Konstant elektronikk	Ja
Ekstra vibrationsdempende håndtak	Ja, skrues på høyre eller venstre side
Beskyttelsesdeksel	Ja, justerbart uten verktøy
Medfølgende tilbehør	Ekstra håndtak, beskyttelsesdeksel, pinner, festeflens, spennmutter
Bruksområder	Sliping, kapping, børsting, sliping med slipepapir, polering
Kompatible materialer	Metall, stein, plast, tre
Vedlikehold	Rengjør kjøleluftåpningene regelmessig
Sikkerhet	Vernebriller, hørselvern, hansker, støvmaske
Hoderotasjon	Mulig i trinn (skru ut 4 skruer)

Ofte stilte spørsmål - PWS 13-125 CE BOSCH

Hvordan skifter jeg slipeskiven?

Koble fra apparatet. Lås spindelen med låseknappen (4). Løsne spennmutteren med pinneren. Bytt skiven. Stram spennmutteren ved å dreie med klokken mens du holder spindellåsen inne.

Hvordan justerer jeg turtallet?

Bruk forvalgshjulet (1) på baksiden av maskinen. Velg mellom posisjon 1 (sakte) og 6 (rask) avhengig av materiale og tilbehør. Se tabellen i bruksanvisningen for anbefalinger.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hørselvern. Bruk ekstrahåndtaket (3). Arbeid aldri uten beskyttelsesdekselet for sliping/kapping. Kontroller at tilbehøret er i god stand før hver bruk.

Kan jeg bruke denne vinkelsliperen til å kutte stein?

Ja, men kun med en diamantkappeskive og en føringsvogn (tilbehør ikke inkludert). Bruk av støvsuger egnet for steinstøv er obligatorisk. Arbeid tørt.

Hvilket tilbehør er tilgjengelig for denne vinkelsliperen?

Originalt Bosch-tilbehør inkluderer: slipeskiver/kappeskiver, gummislipetallerken, børster, lamelltallerken, hurtigspennmutter SDS-clip, håndbeskytter, kappestativ, føringsvogn. Se bruksanvisningen for referanser.

Hvordan rengjør jeg vinkelsliperen?

Koble fra apparatet før rengjøring. Bruk en tørr klut til å rengjøre utsiden. Blås regelmessig i kjøleluftåpningene med trykkluft for å unngå opphopning av ledende støv.

Hva gjør jeg ved strømbrudd?

Lås umiddelbart av/på-bryteren ved å sette den i 'Av'-posisjon. Dette forhindrer ukontrollert oppstart når strømmen kommer tilbake.

Hvordan bruker jeg ekstrahåndtaket?

Skru ekstrahåndtaket (3) på høyre eller venstre side av apparathodet etter eget ønske. Det er obligatorisk for alt arbeid. Sørg for at det er godt strammet før bruk.

Kan jeg polere med denne vinkelsliperen?

Ja, hvis du bruker en gummislipetallerken eller en lamelltallerken med egnede slipemidler. Still inn hastigheten på en lav posisjon (1-2) for polering.

Hvordan bytter jeg beskyttelsesdekselet?

Koble fra apparatet. Åpne spennespaken (7). Drei dekselet for å fjerne det. For montering, still inn kodingskammerne på dekselet med sporene på spindelhalsen, drei deretter mot klokken til ønsket posisjon og lukk spaken.

BRUKSANVISNING PWS 13-125 CE BOSCH

Beregnet anvendelsesområde

Maskinen fastlåses ved å trykke start-stopp-kontakten 2 ned foran, til den faller i hak.

Maskinen slås av ved henholdsvis å slippe start-stopp-kontakten 2 og trykke den bakre delen ned.

Prøvekjøring!

Før maskinen frem med jevnt trykk passende til det materialet som skal bearbeides (fig.).

Vedlikehold og rengjøring

Reservedelstegninger og informasjon om reservedeler finnes under: www.bosch-pt.com

Bosch Service Center for el-verktøy

Telegrafvej 3

2750 Ballerup

Service: [phone] Fax [phone] Teknisk veiledning: [phone] Direkte linje: [phone]

C(Overensstemmelseserklæring

Kapping av steinmateriale

Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. * Dataene gjelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe.

Maskinelementer

1	Turtallsregulator	11	Hurtigspennmutter SDS-clip*
2	På-/av-bryter	12	Handbeskyttelse*
3	Ekstrahåndtak	13	Gummislipetallerken*
4	Spindel-låsetast	14	Fiber-disc*
5	Slipespindel	15	Rundmutter*
6	Vernedeksel	16	Koppbørste*
7	Spennarm	17	Kappestativ*
8	Festeflens med O-ring	18	Lengdeanlegg*
9	Slipe-/kutteskive*	19	Diamantkutteskive*
10	Spennmutter	20	Fotplate med avsugvernedeksel*

Støy-/vibrasjonsinformasjon

Måleverdier funnet i samsvar med EN 50 144.

Det typiske A-veide støynivået for maskinen er: Lydtrykknivå: 88 dB (A). Lydstyrkenivå: 101 dB (A).

Bruk hørselvern!

Den typiske bedømte akselerasjonen er 5,0m / s²

Ved bruk av det vibrasjonsdempende ekstrahåndtaket er den typiske hånd-arm-vibrasjonen på ekstrahåndtaket lavere enn 2,5m / s²

Formålsmessig bruk

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein må det brukes en fotplate.

For maskiner med elektronisk styring: Med godkjente slipeverktøy kan maskinen brukes til sliping og polering.

Informasjoner om statikk

Slisser i bærende vegger må tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser.

Disse forskriftene må absolutt overholdes. Før arbeidsstart må den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledelsen konsulteres.

For din sikkerhet

Det er kun mulig å arbeide farefritt med maskinen hvis du leser bruksanvisningen og sikkerhetshenvisningene komplett på forhånd og følger anvisningene nøye. I tillegg må de generelle

sikkerhetsinformasjonene i vedlagte hefte følges. Sørg for å få demonstrert maskinen for førstegangs bruk.

■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld også ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. Støv som oppstår under arbeidet kan være helsefarlig, brennbart eller eksplosivt. Det er nødvendig med egnede beskyttelsestiltak.

For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk egnet støv- og sponavsug og støvmaske.

• Lett metallstøv kan brenne eller eksplodere. Hold arbeidsplassen alltid ren, fordi materialblandinger er spesielt farlig. Hvis strømkabelen skades eller kappes under arbeid, må kabelen ikke berøres, men strømstøpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendørs må tilkobles via en jordfeilbryter med maksimal 30 mA utløsningsstrøm. Ikke bruk maskinen i regn eller fuktig vær. I løpet av arbeidet må du alltid holde maskinen godt fast med begge hendene og sørge for å stå stødig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Ledningen føres alltid bakover bort fra maskinen. Slå maskinen alltid av før den legges ned og vent til maskinen er stanset helt. Ved strømbrudd eller når støpselet trekkes ut, må på-/av-bryteren straks løses og settes i av-posisjon. Dette forhindrer en ukontrollert ny start.

Maskinen må kun brukes til tørrskjæring/tørrsliping. Ved alle arbeider med maskinen må ekstrahåndtak 3 være montert. Ta kun tak i el-verktøyet på isolerte grep, hvis innsatsverktøyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsførende ledning kan sette maskinens metalldeler under spenning og føre til elektriske støt. Bruk egnede søkeapparater til å finne skjulte strøm-/gass-/vannledninger, ellers spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektriske støt. Skader på en gassledning kan føre til eksplosjon. Inntrengning i en vannledning forårsaker materielle skader og kan medføre elektriske støt. Til arbeid med slip- eller kutteskiver må vernedeksel 6 være montert. Til arbeid med gummislipetallerken 13 eller med koppbørste 16/stålborste/lamellskive anbefales det å montere håndbeskyttelse 12 (tilbehør). Ved bearbeidelse av stein må det brukes støvavsug. Støvsugen må være godkjent til oppsuging av steinstøv. Til kapping av stein må fotplaten brukes. Asbestholdig material må ikke bearbeides. Bruk kun slipeverktøy med et godkjent turtall som er minst like høyt som maskinens tomgangsturtall. Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. La maskinen prøvekjøre i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes. Beskytt slipeverktøyet mot slag, støt og fett. Maskinen må kun føres bort til arbeidsstykket i innkoblet tilstand. Hold hendene unna de roterende slipeverktøyene. Legg merke til dreieretningen. Hold maskinen alltid slik at gnister eller slipestøv flyr bort fra kroppen.

Ved sliping av metall oppstår det gnistsprut. Pass på at ingen personer utsettes for fare. På grunn av brannfaren må det ikke befinne seg brennbare materialer i nærheten (gnistsprutområde). Vær påpasselig når du lager slisser f.eks. i bærende vegger: Se informasjoner om statikk. Hvis kutteskiven blokkeres, fører dette til en rykkaktig reaksjon i maskinen. I dette tilfellet må maskinen straks slås av. Legg merke til slipskivens mål. Hullets diameter må passe i festeflens 8 uten klaring. Ikke bruk overgangsstykker eller adaptere. Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra sider. Følg produsentens anvisninger vedrørende montering og bruk av slipeverktøyet. OBS! Slipskiven fortsetter å gå en stund etter at maskinen er slått av. Ikke spenn maskinen fast i skrustikken. La aldri barn bruke denne maskinen. Bosch kan kun garantere en feilfri funksjon av maskinen når det brukes original-tilbehør.

Montering av beskyttelsesutstyr

Drei vernedekselet 6 mot urviserne til nødvendig stilling (arbeidsposisjon).

Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren.

Merk: Kodeknastene på vernedeksel 6 sørger for at det kun kan monteres et vernedeksel som passer til denne maskintypen.

Demontering i omvendt rekkefølge.

Det vibrasjonsdempende ekstrahåndtaket reduserer vibrasjonene under arbeidet, slik at dette blir mer behagelig og sikkert.

Ikke utfør endringer på ekstrahåndtaket.

Skru ekstrahåndtaket 3 inn på høyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utføres.

Håndbeskyttelse

Til arbeid med gummislipetallerken 13 eller med koppbørste 16/stålbørste/lamellskive anbefales det å montere håndbeskyttelsen 12 (tilbehør). Håndbeskyttelsen 12 festes med ekstrahåndtaket 3.

Montering av slipeverktøy

Bruk kun slipeverktøy med et godkjent turtall som er minst like høyt som maskinens tomgangsturtall.

Slip- og kutteskivene blir svært varme under arbeidet; ikke ta på dem før de er avkjølt.

Rengjør slipspindelen og alle deler som skal monteres. Til fastspenning og løsning av slipeverktøyene låses slipspindelen 5 med spindellåsetasten 4.

Spindellåsetasten 4 må kun trykkes når slipspindelen står stille!

Slipe-/kutteskive

Legg merke til slipeskivens mål. Hullets diameter må passe i festeflensen 8 uten klaring. Ikke bruk overgangsstykker eller adaptere.

Ved bruk av en diamantkutteskive må du passe på at dreieretningspilen på diamantkutteskiven og dreieretningen til maskinen (dreieretningspil på maskinhodet) stemmer overens.

Montering, se bildesiden.

Skru spennmutteren 10 på og trekk til med fastnøkkelen (se avsnittet «Hurtigspennmutter»).

I festeflensen 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten.

Hvis O-ringen mangler eller er skadet, må den absolutt skiftes ut (bestillingsnr. 1600 210 039) før festeflensen 8 monteres.

Etter montering av slipeverktøyet må det, før maskinen slås på, kontrolleres om slipeverktøyet er riktig montert og kan dreie seg fritt.

Lamellskive (slipemopptallerken)

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres. Sett en spesiell festeflens 8 (tilbehør, bestillingsnummer 2 605 703 028) og lamellskiven på slipespindelen 5. Skru på spennmutteren 10 og trekk til med fastnøkkelen.

Gummislipetallerken 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres.

Montering: se bildesiden.

Skru på rundmutteren 15 og trekk til med fastnøkkelen.

Koppbørste 16/stålbørste

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres.

Slipeverktøyet må kunne skrus så langt inn på slipespindelen 5 at det ligger godt mot slipespindelflensen på enden av slipespindelgjengen. Trekk til med en fastnøkkel.

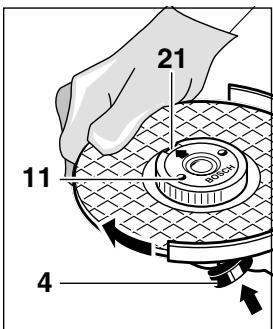

Hurtigspennmutter SDS-c/ijc

I stedet for spennmutteren 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy.

Hurtigspennmutteren 11 må kun brukes for slipe- og kutteskiver.

Bruk kun feilfrie, uskadede hurtigspennmuttere 11.

Ved påskruing må det passes på at skriftsiden ikke peker mot slipeskiven; pilen må peke mot indeksmerke 21.

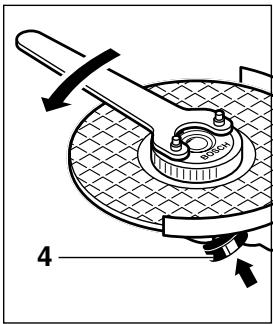

Lås slipespindelen med spindellåsetasten 4. Trekk til hurtigspennmuteren ved å dreie slipeskiven kraftig med urviseren.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.

Det godkjente turtallet [min⁻¹] hhv. periferihastigheten [m/s] til slipeverktøyene som brukes, må minst tilsvare informasjonene i tabellen.

Derfor må alltid godkjent turtall/periferihastighet på etiketten til slipeverktøyene overholdes.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11 000	80
D	125	-	-	11 000	80
b	75	30	M 14	11 000	45

Start

Vær oppmerksom på nettspenningen: Spenningen til strømkilden må stemme overens med informasjonene på maskinens typeskilt. Maskiner som er merket med 230 V kan også brukes på 220 V.

Til igangsetting av maskinen skyves på-/av-bryteren 2 fremover.

For å låse på-/av-bryter 2, trykk den ned til den griper inn.

Til utkobling av maskinen slippes på-/av-bryteren 2 hhv. trykkes ned bak.

Prøvekjøring!

Kontroller slipeverktøyet før bruk. Slipeverktøyet må være korrekt montert og kunne dreie seg fritt. Prøvekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes.

Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. Maskinen pågressivt belastes så sterkt at den stanser. Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse før de er avkjølt.

Grovsliping

Med innstillingsvinkler på 30° til 40° oppnår man det beste resultatet ved grovsliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det oppstår ikke riller.

Bruk aldri kutteskiver til grovsliping.

Lamellslipeskive (slipemopptallerken)

Med lamellslipeskiven (tilbehør) kan også buede overflater og profiler (kontursliping) bearbeides.

Lamellslipeskiver har en vesentlig høyere levetid enn fiberskiver, bruker mindre og har lavere slipetemperaturer.

Kapping

Under kapping må det ikke kiles fast eller oscilleres. Arbeid med middels sterk fremskyvning tilpasset materialet som skal bearbeides.

Viktig er retningen man kapper i.

Maskinen arbeider alltid i motsatt retning, derfor må man ikke bevege maskinen i den andre retningen! Ellers er det fare for at den trykkes ukontrollert ut av snittet.

Kappestativ

Med kappestativ 17 (tilbehør) kan arbeidsemner skjæres i samme lengde i en vinkel på 0 til 45°.

Under kapping av profiler og firkantrør er det best å begynne på den minste diameteren.

Kapping av stein

■ Maskinen må kun brukes til tørrskjæring/tørrsliping.

Bruk helst en diamant-kappeskive.

For å unngå fastkiling må du bruke føringsplaten 20 med et spesielt avsugvernedeksel.

Støvsugeren må være godkjent for avsuging av steinstøv.

Bosch tilbyr egnede støvsugere.

Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet.

Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde).

Ved kapping av særskilt harde materialer, f.eks. betong med høy kiselandel, kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn på dette.

I dette tilfellet må kappingen avbrytes og diamant-kutteskiven avkjøles et øyeblikk ubelastet i tomgang.

Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn på at diamant-kutteskiven er blitt sløv. Med korte snitt i abrasivt material (f.eks. kalksandstein) kan denne slipes igjen.

Dreining av maskinhodet

Drei maskinhodet forsiktig og uten å ta det av fra huset til den nye posisjonen.

Drei skruene inn igjen og trekk til.

Vedlikehold og rengjøring

Maskin og ventilasjonsspalter må alltid holdes rene for å kunne arbeide bra og sikkert.

Ved ekstreme bruksvilkår kan det under bearbeidelse av metall sette seg lededyktig støv inn i maskinen. Beskyttelsesisolasjonen av maskinen kan innskrenkes. Det anbefales i slike tilfeller å bruke et stasjonært avsuganlegg, å blåse gjennom ventilasjonsåpningene ofte og montere en jordfeilbryter.

Skulle maskinen svikte til tross for omhyggelige produksjons- og kontrollmetoder, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer!

Miljøvern

Råstoffgjenvinning i stedet for avfallsdeponering

Maskin, tilbehør og forpakning bør resirkuleres.

Denne bruksanvisningen er laget av klorfritt resirkulert papir.

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Kundekonsulent: [phone]

Fax. [phone]

CE-samsvarserklæring

Rett til endringer forbeholdes

Tekniske spesifikasjoner

Kulmahiomakone		PWS 10-125 CE	PWS 13-125 CE
Tilausnummer		0 603 347 7..	0 603 348 7..
Ottoteho*	[W]	1 020	1 300
Antoteho*	[W]	560	740
Tyhjäkäntyteriroluku	[miin-1]	2 800-11 000	2 800-11 000
Hiontalaikan Ø, maks.	[mm]	125	125
Hiomakaran kierre		M 14	M 14
Paino ilman verkkojohtoa, n.	[kg]	1,60	1,80
Sujausluokka		☐ / II	☐ / II
