Produkttyp	Automatischer Schweißhelm
Marke	Scheppach
Modell	AWH380
Sichtfeld	92 x 42 mm
Größe des UV/IR-Filters	110 x 90 x 10 mm
Gewicht	ca. 0,45 kg
Stromversorgung	Solarzelle + 2 Lithium-Knopfzellen CR2032
Helligkeitsstufe (inaktiv)	DIN 4
Abdunklungsstufe	DIN 9 bis DIN 13 (einstellbar)
UV/IR-Schutzklasse	DIN 16
Schaltzeit hell → dunkel	< 0,7 ms
Schaltzeit dunkel → hell	0,15 ~ 0,50 s
Schleiffunktion	Ja (Position 'grind')
Kompatible Schweißverfahren	SMAW, MAG, TIG/GTAW, MIG (heavy/light), PAC, PAW
Arbeitstemperatur	-5°C bis +55°C
Lagertemperatur	-20°C bis +70°C
Maximale Lebensdauer	2000 Stunden
Material des Schutzschirms	Flexibles Material (austauschbar)
Reinigung	Weiches Tuch und milde Seife; keine Lösungsmittel verwenden
Batteriewechsel	Integrierte Lithium-CR2032-Batterien (nicht vom Benutzer austauschbar)
Garantie	Gesetzliche Garantiezeit (defekte Teile)

Häufig gestellte Fragen - AWH380 SCHEPPACH

Wie stelle ich die Abdunklungsstufe des Helms AWH380 ein?

Drehen Sie den seitlichen Abdunklungsregler (2) auf die gewünschte Position zwischen DIN 9 und DIN 13. Für Schleifarbeiten verwenden Sie die Position 'grind', die die automatische Abdunklung deaktiviert.

Welche Schweißarten kann ich mit diesem Helm durchführen?

Der Helm ist kompatibel mit folgenden Verfahren: SMAW (Umhüllte Elektrode), MAG, TIG/GTAW, MIG (Schwer- und Leichtmetalle), Plasmaschneiden (PAC) und Plasmaschweißen (PAW).

Wie reinige ich den Schweißhelm?

Verwenden Sie ein weiches, leicht feuchtes Tuch mit etwas milder Seife. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Reinigen Sie die Sensoren und Solarzellen mit einem fusselfreien Tuch.

Was tun, wenn der Filter beim Schweißen nicht abdunkelt?

Stoppen Sie sofort das Schweißen. Überprüfen Sie, ob die Lichtbogensensoren sauber und frei sind. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker. Der Schweißstrom könnte zu niedrig oder die Batterie schwach sein.

Wie ersetze ich die vordere Schutzscheibe?

Greifen Sie den versenkten Griff unter dem Schirm und ziehen Sie ihn nach vorne. Setzen Sie den neuen Schirm ein, indem Sie ihn leicht in die Haltestifte drücken. Achten Sie darauf, den Schirm nicht zu knicken, da er flexibel ist.

Welche Batterie wird verwendet und kann sie ausgetauscht werden?

Der Helm verwendet zwei integrierte Lithium-Knopfzellen CR2032. Sie sind nicht vom Benutzer austauschbar; bei Entladung muss der Filter von einem autorisierten Techniker ersetzt werden.

Kann der Helm für Laser- oder Gasschweißen verwendet werden?

Nein, der Helm mit automatischer Abdunklung ist nicht für Laser- oder Gasschweißen geeignet. Verwenden Sie ihn nur für die in der Anleitung aufgeführten Verfahren.

Wie stelle ich das Kopfband für eine bessere Passform ein?

Verwenden Sie die seitlichen (3) und hinteren (13) Arretierschrauben, um die Größe anzupassen. Das obere Kopfband (8) dient zur Höheneinstellung. Die Neigung wird mit dem Hebel (14) in fünf Positionen eingestellt.

Was ist die maximale Lebensdauer des Filters?

Die maximale Lebensdauer des Filters beträgt etwa 2000 Betriebsstunden. Danach wird empfohlen, den Filter auszutauschen, um optimalen Schutz zu gewährleisten.

Kann ich den Helm im Regen oder in feuchter Umgebung verwenden?

Nein, der Helm sollte nicht an feuchten oder nassen Orten verwendet werden. Schützen Sie ihn vor Regen und Feuchtigkeit. Die Arbeitstemperatur liegt zwischen -5°C und +55°C.

BEDIENUNGSANLEITUNG AWH380 SCHEPPACH

Erklärung der Symbole

Die Verwendung von Symbolen in diesem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	VORSICHT! Lesen Sie die Bedienungsanleitung, um die Verletzungsgefahr zu reduzieren!
	ACHTUNG! Lichtbogenstrahlen können Augen verbrennen!
	WARNUNG! Schweizschildernieten keinen unbegrenzten Schutz für Augen, Ohren und Ge-sicht.
Achtung	In dieser Bedienungsanweisung haben wirstellen, die ihre Sicherheit betreffen, mit diesen Zeichen versehen

Inhaltsverzeichnis:

1. Einleitung 6
2. Gerätebeschreibung (Abb. 1 + 2) 6
3. Lieferumfang 6
4. Bestimmungsgemäße Verwendung 7
5. Allgemeine Sicherheitshinweise 7
6. Vor Inbetriebnahme (Abb. 1 + 2) 9
7. Aufbau und Bedienung 9
8. Technische Daten 11
9. Reinigung und Wartung 11
10. Lagerung 11
11. Entsorgung und Wiederverwertung 12
12. Störungsabhilfe 13

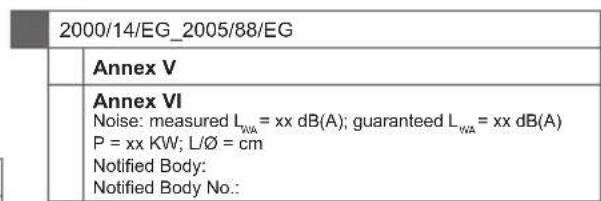

13. Konformitätserklärung 185

1. Einleitung

Hersteller:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfall der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät richtig, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1 + 2)

1. Helmgehäuse
2. Verdunklungsregler
3. Feststellschraube für Kopfband (Seite)
4. UV/IR Filter
5. Schutzscheibe
6. Lichtbogensensor
7. Solarzelle
8. oberes Kopfband
9. hinteres Kopfband
10. vorderes Kopfband
11. UV/IR Filtergehäuse
12. Hintere Schutzscheibe
13. Feststellschraube für Kopfband (Rückseite)
14. Hebel zur Neigungswinkeleinstellung

3. Lieferumfang

ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen!

Es besteht Verschluckungs- und Erstickungsgefahr!

• 1x Automatik Schweißschild
• 1x Bedienungsanleitung
• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

4. Bestimmungsgemäße Verwendung

Dieses Schweißschild schützt beim Schweißen Augen und Gesicht vor Funken, Spritzern und UV-Strahlung und passt sich automatisch an die Lichtverhältnisse an. Es sorgt für eine sofortige, sensorgesteuerte Abdunkelung bei Zündung des Lichtbogens sowie ein selbsttätiges Wiederaufhellen bei Beendigung des Schweißvorgangs (inklusive kurzer Verzögerung zum Schutz vor Nachglühen). Das Schweißschild verfügt über eine stufenlos einstellbare DIN-Schutzstufe mit seitlichem Einstellrad und ist auch auf Funkenflug bei Schleifarbeiten einstellbar.

Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht, ist untersagt und potenziell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät wurde für den Hausgebrauch konzipiert und darf nicht kommerziell oder industriell genutzt werden.

5. Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen.

Wenn Sie diese Anweisungen befolgen, vermeiden Sie Schwierigkeiten, die während der Installation und Verwendung dieses Schweißschildes auftreten können. Alle technischen Daten zum Schweißschild sind auch im Schweißschild selbst vermerkt. Informieren Sie sich bitte zunächst über die technischen Fakten dieses Produkts. Lesen Sie sich zuerst die Anweisungen durch. Dies spart beträchtliche Zeit und Ärger während der Verwendung und enthält wichtige Sicherheitsinformationen.

Bewahren Sie alle Warnungen und Anweisungen zum späteren Nachschlagen auf.

• Verwenden Sie dieses oder ein anderes Produkt zum Schweißen nicht, es sei denn, Sie wurden vollständig in deren Benutzung eingeführt.
• Verwenden Sie das Schweißschild nicht, wenn die Schutzscheibe gesprungen ist, wenn die Schutzscheibe oder die Sensoren verschmutzt sind oder wenn die Schutzscheibe oder der Vorderrahmen lose ist.
• Arbeitsbereich sauber halten. Eine unordentliche Umgebung lädt zu Verletzungen ein.
• Arbeitsraumbedingungen beachten. Verwenden Sie kein Schweißschild an feuchten oder nassen Orten. Setzen Sie es nicht dem Regen aus. Halten Sie den Arbeitsbereich gut beleuchtet. Verwenden Sie keine selbstverdunkelnden Helme in der Nähe brennbarer Gase oder Flüssigkeiten.
• Halten Sie Kinder und Tiere fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten. Lassen Sie nicht zu, dass diese mit diesem Helm umgehen. Bewahren Sie nicht verwendete Geräte auf. Wenn der Schweißschirm nicht verwendet wird, muss dieser an einem trockenen Ort aufbewahrt werden. Verstauen Sie den Schweißschirm außerhalb der Reichweite von Kindern.
• Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Schutzvorrichtungen sind zum Schutz vor Schweißstrahlen unerlässlich, einzelne Beispiele sind eine Lederschweißschürze, Schweißmuffen, Jeans ohne Manschetten, Arbeitsstiefel. Tragen Sie einen restriktiven Haarüberzug, um lange Haare zu verbergen.
• Augen- und Gehörschutz verwenden. Tragen Sie beim Schweißen eine zugelassene Schutzbrille unter dem Schweißschild. Tragen Sie beim Schweißen eine zugelassene Schutzmaske und Ohrenschützer.
• Bleiben Sie stets aufmerksam. Beobachten Sie, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand. Schweißen Sie nicht, wenn Sie müde sind.
• Überprüfen Sie, ob Teile beschädigt sind. Bevor Sie einen Helm verwenden, sollten Sie alle Teile, die beschädigt erscheinen, sorgfältig prüfen, um sicherzustellen, dass sie ordnungsgemäß funktionieren und ihre beabsichtigte Funktion erfüllen. Prüfen Sie, ob bewegliche Teile, gebrochene Teile oder Montagevorrichtungen sowie andere Bedingungen, die den ordnungsgemäßen Betrieb beeinträchtigen können, ausgerichtet und festgeklemmt sind. Beschädigte Teile sollten ordnungsgemäß repariert oder von einem qualifizierten Techniker ausgetauscht werden. Verwenden Sie den Helm nicht, wenn ein Schalter nicht ordnungsgemäß funktioniert.
• Ersetzen Sie Teile und Zubehör. Verwenden Sie bei Wartungsarbeiten nur identische Ersatzteile. Die Verwendung anderer Teile kann den Helm wirkungslos machen, Augenschäden verursachen und zum Erlöschen der Garantie führen. Verwenden Sie nur Zubehör, das für diesen Schweißschirm bestimmt ist. Zubehör erhalten Sie beim After Sales Support.
• Schweben Sie nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen. Lesen Sie die Warnhinweise auf den Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe während der Einnahme von Drogen beeinträchtigt sind. Im Zweifelsfall nicht schweben.
• Instandhaltung. Service und Wartung sollen zu Ihrer Sicherheit regelmäßig nur von einem qualifizierten Techniker durchgeführt werden.
• Dieser Helm bietet nur Schutz für den vorgesehenen Zweck. Es gibt bestimmte Anwendungen, für welche dieser Helm entwickelt wurde. Modifizieren Sie diesen Helm nicht und verwenden Sie ihn nicht für einen Zweck, für den er nicht vorgesehen ist.
• Das Schweißschild mit automatischer Verdunkelung ist nicht für das Laser- und Gasschweißen geeignet.
• Stellen Sie sicher, dass Sie vor jedem Schweißvorgang die automatische Abdunkelung eingestellt haben.
• Verwenden Sie das Schweißschild nur bei Temperaturen zwischen -5°C und +55°C. Die Reaktionszeit des Filters verlangsamt sich, wenn diese Temperatur nicht erreicht oder überschritten wird.
• Das Schweißschild schützt nicht vor schweren Aufprallgefahren.
• Das Schweißschild schützt nicht vor explosiven Geräten oder ätzenden Flüssigkeiten.
• Pflegen Sie den Helm und den UV/IR-Filter richtig, um einen zuverlässigen Schutz zu gewährleisten:
• Reinigen Sie die Filterflächen regelmäßig. Halten Sie Sensoren und Solarzellen mit einem sauberen, fusselfreien Tuch sauber. Verwenden Sie keine Lösungsmittel am Filter oder an den Helmkomponenten. Filter vor Flüssigkeits- und Schmutzkontakt schützen. Tauchen Sie den Filter nicht in Wasser.
• Sollte sich das automatische Schweißschild bei einem Lichtbogen nicht verdunkeln, stoppen Sie das Schweißen sofort und lassen Sie den Helm von einem qualifizierten Servicetechniker überprüfen.
• Ersetzen Sie die vordere Schutzscheibe, wenn sie rissig, zerkratzt, gerissen oder anderweitig beschädigt ist.
• Nehmen Sie keine anderen Änderungen am Auto-Verdunkelungsfilter oder am restlichen Schweißschild vor, als in dieser Anleitung angegeben. Verwenden Sie keine anderen als die in diesem Handbuch angegebenen Ersatzteile. Durch nicht genehmigte Änderungen und Ersatzteile erlischt die Garantie und der Benutzer kann sich verletzen. Öffnen oder manipulieren Sie den Auto-Verdunkelungsfilter nicht. Legen Sie den Auto-Verdunkelungsfilter des Helms nicht auf eine heiße Oberfläche. Dies kann zu schweren Verletzungen und/oder Blindheit führen, wenn der Benutzer die vorgenannten Warnungen nicht befolgt und/oder die Bedienungsanleitung nicht befolgt. Pflegen Sie Beschriftungen und Typenschilder am Werkzeug. Diese enthalten wichtige Sicherheitsinformationen. Bleiben Sie wachsam, beobachten Sie, was Sie tun, und nutzen Sie den gesunden Menschenverstand.

WICHTIG! Wenn das Schweißschild ausgeschaltet ist, nicht benutzt und/oder aufbewahrt wird, halten Sie den Helm immer mit den Filtersensoren nach unten. Andernfalls kann dies den Akkuverbrauch beeinträchtigen.

• Einatmungsgefahr: Beim Schweißen und Plasmaschneiden entstehen giftige Dämpfe.
• Durch Abgase von Schweiß- oder Schneidearbeiten kann sich das Risiko erhöhen, dass bestimmte Krebsarten wie Kehlkopfkrebs oder Lungenkrebs entstehen. Einige Krankheiten, die mit Schweiß- oder Plasmaschneidemissionen in Verbindung gebracht werden können, sind:
• Frühes Einsetzen der Parkinson-Krankheit
• Herzkrankheit
• Geschwüre
• Schäden an den Fortpflanzungsorganen
• Entzündung des Dünndarms oder des Magens
• Nierenschäden
• Atemwegserkrankungen wie Emphysem, Bronchitis oder Pneumonie

Verwenden Sie eine natürliche Belüftung oder Gebläselüftung und tragen Sie ein zugelassenes Atemschutzgerät, um sich gegen die entstehenden Dämpfe zu schützen, um das Risiko der Entwicklung der oben genannten Krankheiten zu verringern.

WARNUNG! Wenn der Auto-Verdunkelungsfilter beim Einschlagen des Lichtbogens nicht verdunkelt, stoppen Sie das Schweißen sofort und konsultieren Sie die Bedienungsanleitung.

• Verwenden Sie stets eine stoßfeste Schutzbrille und einen Gehörschutz, wenn Sie diesen Schweißschild verwenden.
• Überprüfen Sie den UV/IR-Filter in regelmäßigen Abständen. Tauschen Sie verkratzte, rissige oder zerstörte Schutzscheiben oder UV/IR-Filter sofort aus.

WARNUNG! Werkstoffe, die in Kontakt mit der Haut des Trägers kommen, können bei empfindlichen Personen allergische Reaktionen hervorrufen.

WARNUNG! Falls ein Schutz gegen Teilchen hoher Geschwindigkeit bei extremen Temperaturen erforderlich ist, muss das gewählte Augenschutzgerät mit dem Buchstaben T direkt nach dem Buchstaben für die Aufprallintensität gekennzeichnet sein, d. h. FT, BT oder AT. Wenn dem Buchstaben für die Aufprallintensität nicht der Buchstabe T folgt, darf das Augenschutzgerät nur bei Raumtemperatur gegen Teilchen hoher Geschwindigkeit verwendet werden.

6. Vor Inbetriebnahme (Abb. 1 + 2)

ACHTUNG! Verwenden Sie das Schweißschild nur mit montierter Schutzscheibe (5) und hinterer Schutzscheibe (12).

ACHTUNG: Halten Sie die Lichtbogensensoren (6) des UV-Filters sauber und klar.

• Entfernen Sie die Schutzfolie von der Schutzscheibe (5), der hinteren Schutzscheibe (12) und dem Helmgehäuse (1).
• Überprüfen Sie die Schutzscheibe (5) und die hintere Schutzscheibe (12) auf Kratzer, Anzeichen von Rissen oder anderen Beschädigungen. Wenn die Schutzscheibe (5) oder die hintere Schutzscheibe (12) Kratzer, Risse oder Unregelmäßigkeiten aufweist, muss sie vor der Verwendung ersetzt werden, da sonst schwere Verletzungen auftreten können.
• Überzeugen Sie sich von der korrekten Funktion des Automatik-Schweißschildes mit einer hellen Lichtquelle. Testverfahren: Bringen Sie das Sichtfenster näher an eine externe Lichtquelle mit mehr als 40 W und prüfen Sie, ob der UV/IR-Filter sich verdunkelt oder nicht.

7. Aufbau und Bedienung

7.1. Einstellen des Kopfumfangs (Abb. 3)

Zum enger stellen des hinteren Kopfbandes (9) die Feststellschraube für Kopfband (Rückseite) (13) im Uhrzeigersinn drehen. Zum Weiterstellen des hinteren Kopfbandes (9) die Feststellschraube für Kopfband (Rückseite) (13) gegen den Uhrzeigersinn drehen.

7.2. Einstellen des Neigungswinkels und des Abstandes zum Sichtfenster (Abb. 4 - 6)

• Lösen Sie die Feststellschrauben für Kopfband (Seite) (3) links und rechts am Automatik Schweißschirm eine Umdrehung gegen den Uhrzeigersinn.
• Der Winkel kann eingestellt werden, indem der Neigungswinkeleinstellhebel (14) auf beiden Seiten in den entsprechenden Kunststoffstift (A, B, C, D, E) eingerastet wird (Der Neigungswinkeleinstellhebel muss auf beiden Seiten in derselben Position eingestellt werden). (Abb. 5)
• Der Abstand des Gesichts zur hinteren Schutzscheibe (12) kann in drei Einstellungen (F, G, H) eingestellt werden (Abb. 6)
• Wenn Sie die ideale Einstellung für Sie ausgewählt haben, ziehen Sie die Feststellschrauben für Kopfband (Seite) (3) auf beiden Seiten wieder fest.

7.3 Einstellen der Kopfhöhe (Abb. 7)

Die Kopfhöhe kann durch Versetzen des Kunststoffstiftes am oberen Kopfband (8) eingestellt werden. ACHTUNG! Passen Sie den Automatik Schweißschirm an Ihre Kopfgröße an.

7.4 Schutzstufe einstellen (Abb. 1+8)

• Stellen Sie die geeignete Abdunklungsstufe vor dem Schweißvorgang ein (siehe folgende Tabelle). Die Abdunklungsstufe kann manuell durch Drehen des Verdunkelungsreglers (2) an der Außenseite des Helms von 9 bis 13 eingestellt werden. ACHTUNG! Der Verdunkelungsregler (2) hat die Einstellung „grind". Wenn der Verdunkelungsregler (2) auf diese Position eingestellt ist, ist die automatische Verdunkelung deaktiviert. Verwenden Sie diese Einstellung nur, wenn Sie das Schweißschild nicht zum Schweißen verwenden möchten. Die automatische Abdunkelung ist dann nicht mehr aktiv.

Tabelle zur Einstellung der Schutzstufen

Schweiβprozess	Lichtbogenstrom (Ampere)
	1.5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
SMAW	8910						11			12						13	14
MAG	8						9		10		11					12					13			14
TIG/GTAW	8				9		10		11						12			13
MIG(heavy)	9						10		11					11			12		13		14		14
MIG(light)	10												11		12			13		14
PAC	9						10		11		12					13
PAW	4	5		6		7	8		9	10		11				12

• SMAW: Schweißen mit Mantellektroden
• MAG: Schweißen mit Metallaktivgas WIG/GTAW: Schweißen mit Inertgas MIG (heavy): Schweißen von Schwermetallen
• MIG (light): Schweißen von Legierungen und Leichtmetallen PAC: Plasmaschneiden PAW: Plasmaschweißen

WARNUNG! Wenn sich der UV/IR Filter beim Einschlagen des Lichtbogens nicht verdunkelt, stoppen Sie das Schweißen sofort und konsultieren Sie die Bedienungsanleitung des Besitzers.

8. Technische Daten

Sichtfeld: 92 × 42 mm

UV/IR Filtergröße: 110× 90× 10mm

Hellstufe DIN 4

Dunkelstufe DIN 9 -DIN 13

Schaltzeit hell zu dunkel < 0.7 ms

Schaltzeit dunkel zu hell 0,15\~0,50 s

UV/IR Schutzklasse DIN 16

Ein-/Ausschalten Automatisch

Stromversorgung Solarzelle ^+ 2x CR2032 Lithium Knopfzellen.

Schleiffunktion Ja

Arbeitstemperatur -5°C~+55°C

Lagertemperatur -20°C~+70°C

Gewicht ca. 0,45 kg

SMAW, MAG, TIG/ GTAW, MIG (heavy), MIG (light), PAC, PAW

max. Lebensdauer 2000 Stunden

9. Reinigung und Wartung

9.1 Reinigung

• Halten Sie den Automatik-Schweißschirm so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder verwenden Sie ein leicht angefeuchtetes Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffe des Gerätes angreifen.
• Stellen Sie sicher, dass kein Wasser oder Feuchtigkeit in das Gerät gelangt.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

9.2 Reinigung des Stoffüberzugs am vorderen Kopfband (10)

• Das vordere Kopfbandgewebe kann zum Reinigen entfernt werden. Lösen Sie es dazu von den drei Halterungen am vorderen Kopfband (10).
• Reinigen Sie den Stoff mit etwas Wasser und Seife. Lassen Sie es anschließend trocknen. Montieren Sie den Stoff dann wieder in der entgegengesetzten Richtung an den drei Klammern.

9.3 Ersetzen der Schutzscheibe (5)

• Um die Schutzscheibe (5) zu entfernen, greifen Sie in die Griffmulde unter der Schutzscheibe (5) und nehmen Sie sie nach vorne ab.
• Drücken Sie zum Einsetzen der neuen Schutzscheibe diese leicht in die Haltestifte. Die Sichtscheibe besteht aus flexiblem Material und kann gebogen werden. Achten Sie darauf, dass sie nicht geknickt wird.

VORSICHT! Die eingebaute Lithiumbatterie kann nicht entfernt oder ausgetauscht werden.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

• Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.
• Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

WARNUNG! Wenn der Helm abgenommen, gerade nicht verwendet oder gelagert wird, müssen die Filtersensoren immer nach unten zeigen, damit sich die Batterie nicht entlädt.

11. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät! Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten. Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes auf Nachfrage vom Endnutzer veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.
• Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.
• Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.
• Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so stehen diese für Folgendes:

Hg: Batterie enthält mehr als 0,0005 % Quecksilber - Cd: Batterie enthält mehr als 0,002 % Cadmium - Pb: Batterie enthält mehr als 0,004 % Blei

• Akkus und Batterien können bei folgenden Stellen unentgeltlich abgegeben werden:
• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Batterien und Akkus
• Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien
• Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)
• Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

12. Störungsabhilfe

Problem Mögliche Ursache Abhilfe
Der Filter dunkelt nicht wie beabsichtigt ab oder flackert.	Schweiβschild ist verschmutzt oder beschädigt.	Schweiβschild muss gereinigt oder ersetzt werden.
	Lichtbogensensor ist verdeckt.	Reinigen Sie die Oberfläche des Lichtbogen-sensors.
	Schweiβstrom ist zu gering.	Die Empfindlichkeit muss auf das Maximum eingestellt werden.
	Batterie ist schwach. Schweiβschild muss ersetzt werden.
Langsame Reaktion.	Die Umgebungstemperatur ist zu niedrig.	Das Schweiβschild darf nicht unter -5 ° C verwendet werden.
	Empfindlichkeit ist zu niedrig. Die Empfindlichkeit muss erhöht werden.
Schlechte Sichtbarkeit.	Sichtfenster ist verschmutzt. Sichteffenster muss gereinigt werden.
	Schutzfolie auf der Sichtecheibe wurde nicht entmernt.	Trägerfolie muss erteuernt werden.
	Das Umgebungslicht ist zu schwach. Lichtbedingungen müssen angepasst werden.
	Die falsche Schutzstufe wurde ge-wählt.	Überprüfen Sie die Schutzstufe.
Schweiβschild rutsch ab.	Kopfband ist nicht richtig eingestellt.	Kopfband muss fester eingestellt werden.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-Rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschlands - gilt Folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte, an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
• Geräte, die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingesendete Produkt muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Falls Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleiß - Verschleiß sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und/oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, E-Mail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail] - Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur

Dokumente Kontakt

8. Technische Daten

Tabelle zur Einstufung der Schutzstufen

Proces varjenja	Obločni tok (amper)
	1.5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
SMAW	8						9		10		11		12			13			14
MAG	8						9		10		11			12				13		14
TIG/ GTAW	8				9		10		11				12			13
MIG (heavy)	9								10		11			12		13		14		14
MIG (light)	10										11		12		13		14
PAC	9								10	11	12			13
PAW	4	5	6	7	8		9	10			11			12

SMAW: Schweißen mit umhüllten Stabelektroden - MAG: Schweißen mit aktivem Metallgas - WIG/GTAW: Wolfram-Inertgas-Schweißen - MIG (heavy): Schweißen von Schwermetallen - MIG (light): Schweißen von legierten und Leichtmetallen - PAC: Plasmaschneiden - PAW: Plasmaschweißen

WARNUNG! Wenn der UV/IR-Filter beim Lichtbogenaufprall nicht abdunkelt, brechen Sie das Schweißen sofort ab und lesen Sie die Bedienungsanleitung des Eigentümers.

8. Technische Daten

Sichtfeld: 92 × 42 mm

EG-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

Scheppach

AUTOMATIK SCHWEISSHELM - AWH380

AUTOMATIC WELDING HELMET - AWH380

CASQUE DE SOUDAGE AUTOMATIQUE - AWH380

7906602701

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Lichenhausen, den 15.06.2022

First CE: 2020

EG-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

Scheppach

AUTOMATIK SCHWEISSHELM - AWH380

AUTOMATIC WELDING HELMET - AWH380

CASQUE DE SOUDAGE AUTOMATIQUE - AWH380

7906602701

2014/29/EU		2004/22/EG	89/686/EWG_96/58/EG	2000/14/EG_2005/88/EG
2014/35/EU		2014/68/EU	90/396/EWG	Annex V
2014/30/EU		X 2011/65/EU*	X 2016/425/EU	Annex VI Noise: measured LWA = xx dB(A); guaranteed LWA = xx dB(A) P = xx KW; L/Ø = cm Notified Body: Notified Body No.:
2006/42/EG
	Annex IV Notified Body: Notified Body No.: Certificate No.:			2016/1628/EU
				Emission. No:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Lichenhausen, den 15.06.2022

Unterschrift / Andreas Pecher / Head of Project Management

Erste CE: 2020

EG-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

Scheppach

AUTOMATIK SCHWEISSHELM - AWH380

AUTOMATIC WELDING HELMET - AWH380

CASQUE DE SOUDAGE AUTOMATIQUE - AWH380

7906602701

2004/22/EG

2014/68/EU

x 2011/65/EU*

89/686/EWG_96/58/EG

90/396/EWG

x 2016/425/EU

2000/14/EG 2005/88/EG

Anhang V

Anhang VI

Geräusch: gemessen L_WA = xx dB(A) ; garantiert L_WA = xx dB(A)

P = xx kW; L/0 = cm

Benannte Stelle:

Kennnummer der benannten Stelle:

2006/42/EG

Anhang IV

Benannte Stelle:

Kennnummer der benannten Stelle:

Zertifikatsnummer:

2016/1628/EU

Abgasnorm. Nr.:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 15.06.2022

Unterschrift / Andreas Pecher / Head of Project Management

First CE: 2020

CE - Konformitätserklärung

Originalkonformitätserklärung

DIN CERTCO Gesellschaft für Konformitätsbewertung mbH,

Alboinstraße 56, 12103 Berlin, Germany

0196

C4844GX/R2; C4899GX/R4; C4898GX/R3; C5080GX/R1

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ningbo, den 28.05.2019

Unterschrift / Technical Director / Wang Rong Jiang

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, das innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, das innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, das innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.
