BEDIENUNGSANLEITUNG KM 105180 R Bp Pack Classic Kärcher

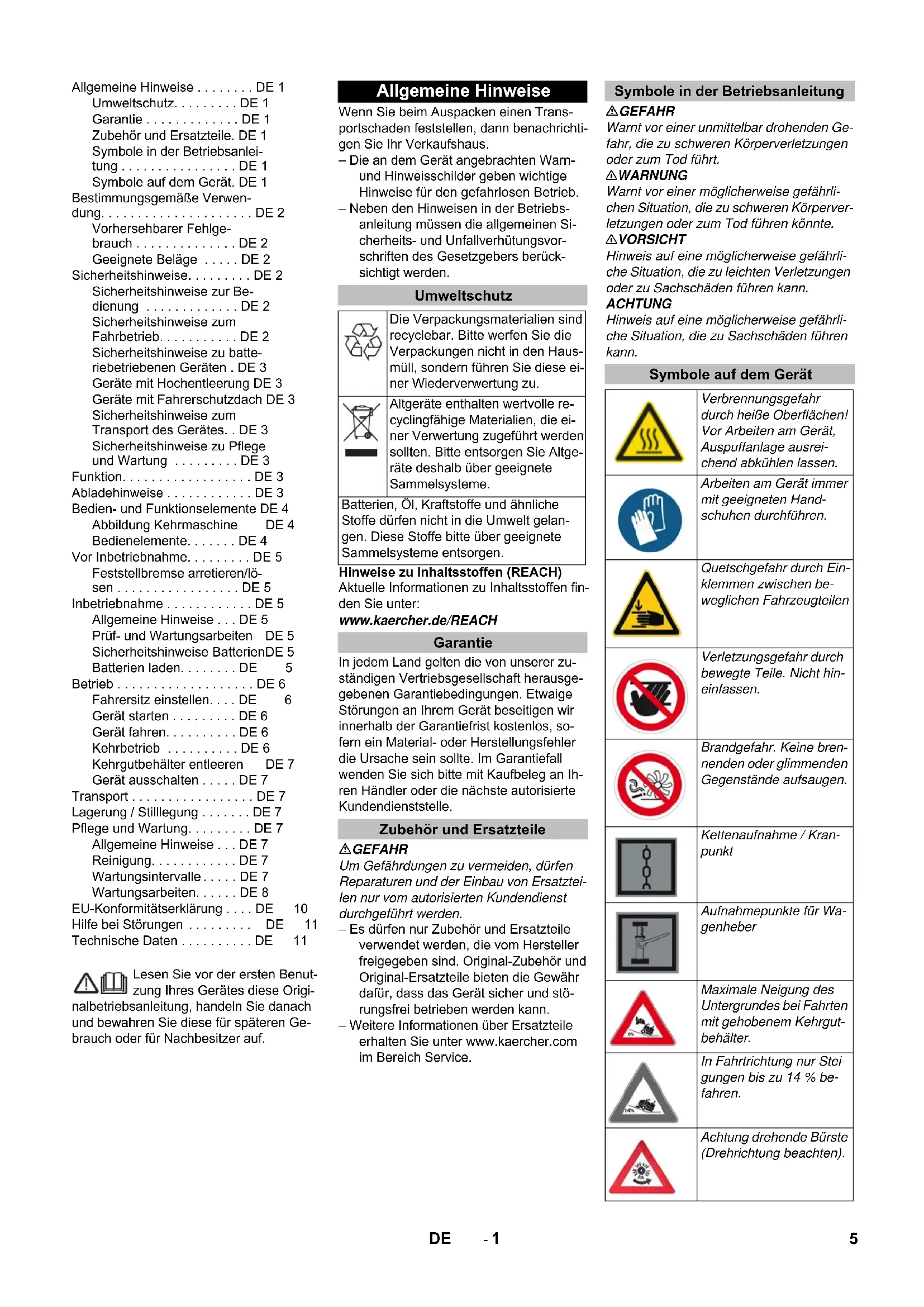

Allgemeine Hinweise ..... DE 1

Umweltschutz. . . . . . . DE 1

Garantie ..... DE 1

Zubehör und Ersatzteile. DE 1

Symbole in der Betriebsanlei-

tung ..... DE 1

Symbole auf dem Gerät. DE 1

Bestimmungsgemäße Verwen-

dung. DE 2

Vorhersehbarer Fehlge-

brauch ..... DE 2

Geeignete Beläge ..... DE 2

Sicherheitshinweise. . . . . . . DE 2

Sicherheitshinweise zur Be-

dienung ..... DE 2

Sicherheitshinweise zum

Fahrbetrieb. . . . . . . . DE 2

Sicherheitshinweise zu batte-

riebetriebenen Geräten. DE 3

Geräte mit Hochentleerung DE 3

Geräte mit Fahrerschutzdach DE 3

Sicherheitshinweise zum

Transport des Gerätes. . DE 3

Sicherheitshinweise zu Pflege

und Wartung ..... DË 3

Funktion. DE 3

Abladehinweise ..... DE 3

Bedien- und Funktionselemente DE 4

Abbildung Kehrmaschine DE 4

Bedienelemente. ..... DE 4

Vor Inbetriebnahme. . . . . . . DE 5

Feststellbremse arretieren/lö-

sen DE 5

Inbetriebnahme ..... DE 5

Allgemeine Hinweise . . . DE 5

Prüf- und Wartungsarbeiten DE 5

Sicherheitshinweise BatterienDE 5

Batterien laden. . . . . . . DE 5

Betrieb ..... DE 6

Fahrersitz einstellen....DE 6

Gerät fahren. . . . . . . . DE 6

Kehrbetrieb ..... DE 6

Kehrgutbehälter entleeren DE 7

Gerät ausschalten ..... DE 7

Transport....DE 7

Lagerung / Stilllegung ..... DE 7

Pflege und Wartung..... DE 7

Allgemeine Hinweise . . . DE 7

Reinigung. . . . . . . . DE 7

Wartungsintervalle ..... DE 7

Wartungsarbeiten. ..... DE 8

EU-Konformitätserklärung .... DE 10

Hilfe bei Störungen ..... DE 11

Technische Daten ..... DE 11

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus.

– Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Batterien, Öl, Kraftstoffe und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Diese Stoffe bitte über geeignete Sammelsysteme entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

⚠ GEFAHR

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

– Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Symbole in der Betriebsanleitung

⚠ GEFAHR

Warnt vor einer unmittelbar drohenden Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Warnt vor einer möglicherweise gefährlichen Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

△ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

	Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausreichend abkühlen lassen.
	Arbeiten am Gerät immer mit geeigneten Handschuhen durchführen.
	Quetschgefahr durch Einklemmen zwischen beweglichen Fahrzeugteilen
	Verletzungsgefahr durch bewegte Teile. Nicht hineinfassen.
	Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
	Kettenaufnahme / Kranpunkt
	Aufnahmepunkte für Wagenheber
	Maximale Neigung des Untergrundes bei Fahrten mit gehobenem Kehrgutbehälter.
	In Fahrtrichtung nur Steigungen bis zu 14 % befahren.
	Achtung drehende Bürste (Drehrichtung beachten).
	Warnung vor gefährlicher elektrischer Spannung!
	Hinweis beachten!
	Langsam lenken!
	Betriebsanleitung bitte le- sen und danach handeln!
	Beschädigungsgefahr! Den Feinstaubfilter nicht auswaschen.

Bestimmungsgemäße Verwendung

Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Einsatz und z. B. für folgende Einsatzgebiete vorgesehen:

■ Parkplätze
■ Produktionsanlagen
■ Logistikbereiche
Hotel
Einzelhandel
■ Lagerbereiche
Gehwege

– Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt.
– Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
– Verwenden Sie diese Kehrmaschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung.
– An dem Gerät dürfen keine Veränderungen vorgenommen werden.
– Das Gerät ist nur für die in der Betriebsanleitung ausgewiesenen Beläge geeignet.
– Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Maschineneinsatz freigegebenen Flächen befahren werden.
- Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/Brandgefahr).

Vorhersehbarer Fehlgebrauch

→ Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farb- verdünner oder Heizöl, die durch Ver- wirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät ver- wendeten Materialien angreifen.
→ Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkehren/aufsaugen, sie bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.
→ Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen.
→ Das Gerät ist nicht zum Aufkehren von gesundheitsgefährdenden Stoffen geeignet.
→ Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.
→ Die Mitnahme von Begleitpersonen ist nicht zulässig.
→ Das Schieben/Ziehen oder Transportieren von Gegenständen ist mit diesem Gerät nicht erlaubt.

Geeignete Beläge

• Asphalt
• Industrieboden
• E s t r i c h
• Beton
  – Pflastersteine

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

→ Zur Einhaltung der Luft und Kriechstrecken darf das Gerät nicht in einer Höhe über 2000 Meter über Normal Null betrieben werden.
(Nur gültig für Finnland) Sollte das Gerät mit einer PVC-Schlauchleitung ausgerüstet sein, darf das Gerät nicht bei tiefen Umgebungstemperaturen (unter 0°C) eingesetzt werden. Bei Fragen zu ihrem Gerät bitte Kärcher kontaktieren.
Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
→ Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

⚠ GEFAHR

Verletzungsgefahr!

→ Das Gerät nicht ohne Schutzdach gegen herabfallende Gegenstände in Bereichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen getroffen werden kann.
→ Die Bedienperson hat das Gerät bestimmungsgemäß zu verwenden. Sie

hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten.

→ Es müssen grundsätzlich die Vorschriftsmaßnahmen, Regeln und Verordnungen beachtet werden, die für Kraftfahrzeuge gelten.
→ Vor Arbeitsbeginn muss sich die Bedienperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren.
→ Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
→ Auf eng anliegende Bekleidung der Bedienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden.
→ Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausreichende Sicht achten!
Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Motor stillgesetzt, das Gerät gegen unbeabsichtigte Bewegungen gesichert und der Schlüssel abgezogen ist.
→ Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen.
→ Das Gerät darf nur von Personen benutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind.
→ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
→ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

VORSICHT

Beschädigungsgefahr! Keine Bänder, Schnüre oder Drähte einkehren, weil diese sich um die Kehrwalze wickeln können.

Sicherheitshinweise zum Fahrbetrieb

⚠ GEFAHR

Verletzungsgefahr! Tragfähigkeit des Untergrundes vor dem Befahren prüfen.

⚠ GEFAHR

Unfallgefahr, Verletzungsgefahr! Kippgefahr bei zu großen Steigungen

– In Fahrtrichtung nur Steigungen bis zu 14 % befahren.

Kippgefahr bei schneller Kurvenfahrt (insbesondere bei Linkskurven).

– In Kurven langsam fahren.
Kippgefahr bei instabilem Untergrund.
– Das Gerät ausschließlich auf befestigtem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Neigung.

– Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren.

Sicherheitshinweise zu batteriebetriebenen Geräten

Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte benutzen, besteht Garantieanspruch.

– Die Betriebsanweisungen des Batterie-Herstellers und des Ladegeräteherstellers sind unbedingt zu beachten. Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Batterien.
– Batterien niemals in entladenem Zustand stehen lassen, sondern möglichst bald wieder aufladen.
– Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken halten. Vor Verunreinigungen, zum Beispiel durch Metallstaub, schützen.
– Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Explosionsgefahr.
– Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit offener Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr.
– Heiße Teile, zum Beispiel Antriebsmotor, nicht berühren (Verbrennungsgefahr).
– Vorsicht beim Umgang mit Batteriesäure. Beachten Sie die entsprechenden Sicherheitsvorschriften!
- Verbrauchte Batterien sind, entsprechend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen.

Geräte mit Hochentleerung

⚠ GEFAHR

Verletzungsgefahr!

→ Bei Arbeiten an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern.
→ Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

Geräte mit Fahrerschutzdach

HINWEIS

Das Fahrerschutzdach (optional) bietet Schutz gegen größere herabfallende Teile. Sie bieten aber keinen Überrollschutz!

→ Schutzdach täglich auf Beschädigung prüfen.
→ Bei Beschädigung des Schutzdachs, auch einzelner Elemente, ist das komplette Schutzdach auszutauschen.
→ Jegliche Modifikation des Schutzdachs sowie das Anbringen von anderen als von Kärcher freigegebenen Elemente, Bauteilen und Baugruppen ist nicht zulässig und schränkt unter Umständen die Funktion des Schutzdachs ein.

Sicherheitshinweise zum Transport des Gerätes

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten.
→ Zum Transport des Gerätes, Batteriestecker abziehen und das Gerät sicher befestigen.

Sicherheitshinweise zu Pflege und Wartung

→ Vor dem Reinigen und Warten des Gerätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen.
→ Bei Geräten mit einer Traktionsbatterie ist bei allen Wartungs- und Instandhaltungsarbeiten die Batterie über die Batterietrennstelle (Batteriestecker) vom elektrischen System des Gerätes zu trennen.
→ Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Hierzu zuerst den Minuspol, dann den Pluspol abklemmen. Der Wiederanschluss erfolgt in umgekehrter Reihenfolge. Erst den Pluspol dann den Minuspol anschließen.
→ Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).
→ Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
→ Sicherheitsüberprüfung nach den örtlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten.
→ Arbden am Gerät immer mit geeigneten Handschuhen durchführen.

Funktion

Die Kehrmaschine arbeitet nach dem Kehrschaufelprinzip.

– Die rotierende Kehrwalze befördert den Schmutz direkt in den Kehrgutbehälter.
– Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwalze.
– Der Feinstaub wird über den Staubfilter durch das Sauggebläse abgesaugt.

Abladehinweise

⚠Gefahr

Verletzungsgefahr, Beschädigungsgefahr! Gewicht des Gerätes beim Verladen beachten!

Gewicht (ohne Batterien) 560 kg*
Gewicht (mit Batterien) 860 kg*
*Sind Anbausätze montiert liegt das Gewicht entsprechend höher.

→ Keine Gabelstapler verwenden.

→ Beim Verladen des Gerätes ist eine geeignete Rampe oder ein Kran zu verwenden!
→ Bei der Verwendung einer Rampe beachten:

Bodenfreiheit 70mm.

→ Wird das Gerät auf einer Palette geliefert, muss mit den beiliegenden Brettern eine Abfahrrampe gebaut werden. Die Anleitung dazu findet sich auf Seite 2 (Umschlaginnenseite).

Wichtiger Hinweis: jedes Brett muss jeweils mit 2 Schrauben festgeschraubt werden.

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟

C 1 2 3 4 5 6 7 8 9

Abbildung Kehrmaschine Bedienelemente

Abbildung A

1 Typenschild
2 Sitz (mit Sitzkontaktschalter)
3 Len k rad
4 Blue Spot (Option)
5 Griff mit Verriegelungsknopf
6 Gerätehaube
7 Seitenbesen, rechts
8 Vorderrad
9 Zugang Kehrwalze
10 Festzurrpunkt
11 Batteriesatz (nur bei KM 105/180 R Bp Pack im Lieferumfang)
12 Motorhaube
13 Rundumwarnleuchte
14 Blinker (Option)
15 Rückleuchten (Option)
16 Antriebsrad
17 Schauglas Hydrauliköl

Abbildung B

1 Bedienhebel Kehrwalze und Seitenbesen Hebel nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Hebel nach hinten: Kehrwalze ein

2 Bedienhebel Kehrgutbehälter Kehrgutbehälter anheben/absenken

3 Bedienhebel Kehrwalze Kehrwalze heben und senken

4 Bedienhebel Behälterklappe Behälterklappe öffnen / schließen

5 Kontrollleuchten und Display

6 Schalter Beleuchtung (Option)

7 Schalter Gebläse und Filterabreinigung Stellung mittig: Filterabreinigung und Gebläse aus Stellung vorne: Gebläse ein Stellung hinten: Filterabreinigung ein

8 Schalter Hupe

9 Sicherungen

10 Bremspedal

11 Fahrpedal Vor- / Rückwärts

12 Verschleißnachstellung / Kehrspiegeleinstellung Kehrwalze

13 Blinkerschalter (Option)

14 Zündschloss
Stellung 0: Motor ausschalten
Stellung 1: Zündung ein
Stellung 2: Motor starten

15 Batteriestecker

16 Feststellbremse

17 Hebel Sitzverstellung

Kontrollleuchten und Display

Abbildung ©

1 Displayanzeige (Batteriekapazität)
2 Batterieladekontrolle
3 Kontrollleuchte Arbeitsbeleuchtung
4 Kontrollleuchte Blinker
5 Kontrollleuchte Klappe Kehrgutbehälter offen
6 Warnleuchte Klappe Kehrgutbehälter geschlossen
7 nicht belegt
8 Anzeige Filterabreinigung aktiv
9 nicht belegt

Vor Inbetriebnahme

Feststellbremse arretieren/lösen

→ Feststellbremse lösen, dabei Bremspedal drücken.
→ Feststellbremse arretieren, dabei Bremspedal drücken.

Inbetriebnahme

Allgemeine Hinweise

→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel abziehen.
→ Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

Täglich vor Betriebsbeginn

→ Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batterien laden“).
→ Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen.
→ Räder auf eingewickelte Bänder prüfen.
→ Funktion aller Bedienelemente prüfen.
→ Gerät auf Beschädigungen untersuchen.

Hinweis: Beschreibung siehe Kapitel Pflege und Wartung.

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

	Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten!
	Augenschutz tragen!
	Kinder von Säure und Batterien fern halten!
	Explosionsgefahr!
	Feuer, Funken, offenes Licht und Rauchen verboten!
	Verätzungsgefahr!
	Erste Hilfe!
	Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne wer- fen!

Warnung vor gefährlicher elektrischer Spannung!

⚠ Gefahr

Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

⚠Gefahr

Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

⚠ GEFAHR

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verboten.

- Räume in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entsteht.

⚠ Gefahr

Verätzungsgefahr!

• Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- beziehungsweise abspülen.
  – Danach unverzüglich Arzt aufsuchen.
• Verunreinigte Kleidung mit Wasser auswaschen.

Batterien laden

VORSICHT

Vor Inbetriebnahme des Gerätes Batterien aufladen.

⚠ GEFAHR

Verletzungsgefahr! Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegerätherstellers beachten.

Beiliegende Gebrauchsanleitung des Batterieherstellers unbedingt beachten und danach handeln.

Batterien nur mit geeignetem Ladegerät laden.

⚠ GEFAHR

Verätzungsgefahr. Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen! Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern. Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen.

VORSICHT

Beschädigungsgefahr. Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (VDE 0510) verwenden. Keine Fremdzusätze (so genannte Aufbesserungsmittel) verwenden, sonst erlischt jede Garantie.

→ Gerät in trockenen Räumen bei ausreichender Belüftung sicher abstellen.
→ Motorhaube öffnen.

Hinweis: Haube muss während des Ladens offen bleiben.

→ Batteriestecker an der Maschine abziehen und mit dem Stecker des Ladegerätes verbinden.
→ Stecker des Ladegerätes in eine ordnungsgemäße Steckdose von 16 A einstecken, Ladegerät lädt selbstständig.
→ Läevorgang nach den Angaben in der Betriebsanleitung des Ladegerätes ausführen.

Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den Ladevorgang selbstständig.

→ Hinweis: Wenn die Batterien aufgeladen sind, Ladegerät zuerst vom Netz und dann von den Batterien trennen.

Empfohlene Batterien, Ladegeräte Hinweis

Die KM 105/180 R Bp Pack Variante (1.186-051.0) wird bereits mit Batterien und Ladegerät ausgeliefert.

Die KM 105/180 R Bp Variante (1.186-050.0) wird ohne Batterien und Ladegerät ausgeliefert.

Wir empfehlen folgende Batterien und La-degeräte:

	Bestellnummer
Batteriepack 36 V, 240 Ah, (im Trog, war-tungsarm) *	6.981-067.0
Ladegerät 36 V, 40 A 6	981-066.0
* Gerät benötigt 1 Batteriepack

Die Verwendung anderer Batterien und La-degeräte wird nicht empfohlen, und darf nur nach Rücksprache mit dem KÄR-CHER-Kundendienst erfolgen.

Flüssigkeitsstand der Batterie prüfen und korrigieren

VORSICHT

Hinweise des Batterieherstellers unbedingt beachten und danach handeln.

Ladezustand der Batterie prüfen

Der Ladezustand der Batterie wird im Display der Kehrmaschine angezeigt.

36.7 V BATT. 36 V Σ 5.0 % + -

Leuchtet die Batterieladekontrollleuchte rot:

→ Batterie ist entladen. Der Kehrbetrieb wird automatisch beendet (Wiederinbetriebnahme der Kehraggregate nur nach Ladung der Batterie möglich).
→ Gerät direkt zur Ladestation fahren, dabei Steigungen vermeiden.
→ Batterie laden.

Betrieb

Fahrersitz einstellen

1 Hebel Sitzverstellung

2 Fahrersitz

→ Hebel Sitzverstellung nach außen ziehen.
→ Sitz verschieben, Hebel loslassen und einrasten.
→ Durch Vor- und Zurückbewegen des Sitzes prüfen, ob er arretiert ist.

Gerät starten

Hinweis: Das Gerät ist mit einem Sitzkontaktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausgeschaltet.

Hinweis: Der Feinstaubfilter wird beim Starten des Geräts automatisch abgereinigt.

→ Auf dem Fahrersitz Platz nehmen.
→ Feststellbremse arretieren.
→ Zündschlüssel in das Zündschloss stecken.
→ Zündschlüssel auf Stellung „I“ drehen. Gerät ist betriebsbereit.
→ Zündschlüssel auf Stellung „II“ drehen. Gerät ist fahrbereit.
Hinweis: Anzeige Batteriekapazität zeigt nach ca. 10 Sekunden den tatsächlichen Ladezustand an.

Gerät fahren

→ Bremspedal drücken und gedrückt halten.
→ Feststellbremse lösen.

Vorwärts fahren

→ Fahrpedal langsam nach vorne drücken.

Rückwärts fahren

⚠Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren darf keine Gefahr für Dritte bestehen, gegebenenfalls einweisen lassen.

→ Fahrpedal langsam nach hinten drücken.

Fahrverhalten

→ Mit dem Fahrpedal kann die Fahrgeschwindigkeit stufenlos geregelt werden.
→ Vermeiden Sie ruckartiges Betätigen des Pedals.

Bremsen

→ Fahrpedal loslassen, das Gerät bremst selbsttätig und bleibt stehen.

Hinweis: Die Bremswirkung kann durch Drücken des Bremspedals unterstützt werden.

Hindernisse überfahren

Feststehende Hindernisse bis 70 mm überfahren:

→ Langsam und vorsichtig vorwärts überfahren.

Feststehende Hindernisse über 70 mm überfahren:

→ Hindernisse dürfen nur mit einer geeigneten Rampe überfahren werden.

Kehrbetrieb

ACHTUNG

Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungsergebnis zu erzielen, sollte die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Hinweis: Während des Betriebes wird der Feinstaubfilter alle 10 Minuten automatisch abgereinigt.

Hinweis: Bei vermehrtem Arbeiten im Feinstaubbereich muss der Filter zusätzlich durch Betätigung des Schalters Filterabreinigung abgereinigt werden.

Feinstaubfilter manuell abreinigen

→ Feinstaubfilter mit der Taste Filterabreinigung abreinigen.

Bedienhebel

1 Bedienhebel Kehrwalze und Seitenbesen

2 Bedienhebel Kehrgutbehälter

3 Bedienhebel Kehrwalze

4 Bedienhebel Behälterklappe

Bedienhebel Kehrwalze und Seitenbesen

→ Bedienhebel (1) nach vorne: Kehrwalze ein und Seitenbesen absenken und ein.
→ Bedienhebel (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrgutbehälter

→ Bedienhebel Kehrgutbehälter (2) nach vorne: Kehrgutbehälter senkt sich.

→ Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebt sich.

Bedienhebel Kehrwalze

→ Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich.
→ Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Bedienhebel Behälterklappe

→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe vom Kehrgutbehälter öffnet sich.

Hinweis: Die grüne Anzeigelampe muss leuchten.

→ Bedienhebel Behälterklappe (4) nach hinten: Behälterklappe vom Kehrgutbehälter schließt sich.

Hinweis: Die rote Anzeigelampe muss leuchten.

Trockenen Boden kehren

→ Gebläse einschalten.
→ Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.
→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Hinweis: Die grüne Anzeigelampe muss leuchten.
→ Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Feuchten oder nassen Boden kehren

→ Gebläse ausschalten.
→ Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.
→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Hinweis: Die grüne Anzeigelampe muss leuchten.
→ Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Kehrgutbehälter entleeren

⚠ GEFAHR

Verletzungsgefahr!

→ Während des Entleerungsvorganges dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehälters aufhalten.

Kippgefahr!

→ Gerät während des Entleerungsvorgan- ges auf einer ebenen Fläche abstellen.

⚠️ WARNING

Quetschgefahr!

→ Niemals in das Gestänge der Entleerungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten.

ACHTUNG

Verletzungs- und Beschädigungsgefahr!

Weggeschleudertes Material der drehenden Kehrwalze während des Entleerungsvorgangs möglich. Genügend Abstand einhalten.

→ Kehrwalze und Seitenbesen mit Bedienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne.

→ Behälterklappe schließen, dazu Bedienhebel (4) nach hinten.

Hinweis: Die grüne Anzeigelampe muss leuchten.

→ Kehrgutbehälter anheben, dazu Bedienhebel Kehrgutbehälter (2) nach hinten.

→ Langsam an den Sammelbehälter heranfahren.

→ Feststellbremse arretieren.

→ Behälterklappe öffnen, dazu Bedienhebel Behälterklappe (4) nach vorne drücken und Kehrgutbehälter entleeren.

Hinweis: Die rote Anzeigelampe muss leuchten.

→ Behälterklappe schließen, dazu Bedienhebel Behälterklappe (4) nach hinten ziehen bis in Endstellung eingekippt ist.

Hinweis: Die grüne Anzeigelampe muss leuchten.

→ Feststellbremse lösen.

→ Langsam vom Sammelbehälter wegfahren.

→ Kehrgutbehälter absenken in Endstellung, dazu Bedienhebel Kehrgutbehälter (2) nach vorne

Gerät ausschalten

→ Bremspedal drücken und gedrückt halten.

→ Feststellbremse arretieren.

→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.

Transport

⚠ GEFAHR

Transportschäden!

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten.

→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.

→ Feststellbremse arretieren.

→ Gerät an den Festzurrpunkten (4x) mit Spanngurten, Seilen oder Ketten sichern.

→ Gerät an den Rädern mit Keilen sichern.

→ Beim Transport der Kehrmaschine die Batterie abklemmen.

Lagerung / Stilllegung

⚠ GEFAHR

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

→ Kehrmaschine auf ebener Fläche in trockener, frostfreier Umgebung abstellen. Mit Abdeckmaterial gegen Staub schützen.
→ Kehrwalze und Seitenbesen anheben, um die Borsten nicht zu beschädigen.
→ Behälterklappe schließen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.
→ Kehrmaschine gegen Wegrollen sichern.

Wird die Kehrmaschine über längere Zeit nicht genutzt, zusätzlich beachten:

→ Kehrmaschine innen und außen reinigen.
→ Batteriestecker an der Maschine abziehen.
→ Batterie laden und im Abstand von ca. 2 Monaten nachladen.

Pflege und Wartung

△VORSICHT

Beschädigungsgefahr durch Kurzschluss!

→ Bei Arbeiten an der elektrischen Anlage oder vor dem Öffnen von elektrischen Abdeckungen ist die Batterie abzuklemmen, bzw. der Batteriestecker abzuziehen.

ACHTUNG

Beschädigungsgefahr!

→ Den Feinstaubfilter nicht auswaschen.
→ Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durchgeführt werden.

→ Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheitsüberprüfung nach VDE 0701.

Allgemeine Hinweise

→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.

Reinigung

VORSICHT

Beschädigungsgefahr!

→ Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

⚠ GEFAHR

Verletzungsgefahr!

→ Staubschutzmaske und Schutzbrille tragen.
→ Gerät mit einem Lappen reinigen.
→ Gerät mit Druckluft ausblasen.

Außenreinigung des Gerätes

→ Gerät mit einem feuchten, in milder Waschlauge getränktem Lappen reinigen.

Hinweis: Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Hinweis: Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Hinweis: Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden, müssen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung täglich:

→ Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batterien laden“).
→ Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen.
→ Räder auf eingewickelte Bänder prüfen.
→ Funktion aller Bedienelemente prüfen.
→ Gerät auf Beschädigungen untersuchen.
→ Staubfilter mit der Taste Filterabreinigung abreinigen.

Wartung wöchentlich:

→ Hydraulikanlage prüfen.
→ Hydraulikölstand prüfen.
→ Bremsflüssigkeitstand prüfen.
→ Dichtleisten auf Verschleiß prüfen, bei Bedarf austauschen
→ Behälterklappe prüfen und schmieren.

Wartung nach Verschleiß:

→ Dichtleisten wechseln.

→ Seitliche Dichtungen nachstellen bzw. wechseln.
→ Kehrwalze wechseln.
→ Seitenbesen wechseln.

Hinweis: Beschreibung siehe Kapitel Wartungsarbeiten.

Wartung durch den Kundendienst

Wartung nach 50 Betriebsstunden:

→ Erste Wartung gemäß Inspektionscheckliste vom Kundendienst durchführen lassen.

Wartung nach 250 Betriebsstunden:

→ Wartung gemäß Inspektionscheckliste vom Kundendienst durchführen lassen. Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Inspektionscheckliste durchgeführt werden.

Wartungsarbeiten

Vorbereitung:

→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.

Angehobenen Kehrgutbehälter sichern ⚠️GEFAHR

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

1 Halter Sicherungsstange

2 Sicherungsstange

→ Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

Batterien austauschen

ACHTUNG

Beim Einbau der Batterien die Orientierung der Batteriepole beachten. Einbau der Pole ist in Fahrtrichtung links.

Die Batterien können nur im Satz ausge- tauscht werden. Der Austausch darf nur durch eine qualifizierte Fachkraft erfolgen.

→ Bedingt durch das hohe Gewicht (300 kg) muss der Austausch mit einem Kran erfolgen.

Batteriepole - in Fahrtrichtung links

1 Minuspol

2 P l u s p o l

→ Beim Ausbau der Batterie zuerst die Minuspol-Leitung abklemmen.
→ Hebezeug an den 4 Batterietrogösen befestigen und Batterien vorsichtig herausheben.

Hydraulikölstand prüfen und Hydrauliköl nachfüllen

HINWEIS

Der Kehrgutbehälter darf nicht angehoben sein.

→ Motorhaube öffnen.

2 Verschlussdeckel, Oleinfüllöffnung

3 Behälter (ohne Funktion)

→ Hydraulikölstand im Schauglas prüfen.

- Der Ölstand muss zwischen der „MIN“- und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN“-Markierung, Hydrauliköl nachfüllen.

→ Verschlussdeckel der Oleinfüllöffnung abschrauben.

→ Einfüllbereich reinigen.

→ Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

→ Verschlussdeckel der Öleinfüllöffnung aufschrauben.

Hydraulikanlage prüfen

→ Feststellbremse arretieren.

→ Motor starten.

Wartung der Hydraulikanlage nur durch den autorisierten Kundendienst.

→ Sämtliche Hydraulikschläuche und Anschlüsse auf Dichtheit überprüfen.

Kehrwalze prüfen

⚠ GEFAHR

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

→ Grät abstellen.
→ Entleerten Kehrgutbehälter bis Endstellung anheben. Die Kehrwalze wird sichtbar.
Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter sichern“.

→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Die Kehrwalze auf Beschädigung prüfen, eingewickelte Bänder oder Schnüre entfernen.
→ Sicherungsstange nach unten in die Aufnahme klappen (angehobener Kehrgutbehälter ist ungesichert).
→ Kehrgutbehälter bis Endstellung absenken.

Kehrwalze auswechseln

KARCHER ① ②

1 Seitenverkleidung, rechts
2 Schlüssel Kehrwalzenzugang
→ Entleerten Kehrgutbehälter bis Endstellung anheben.
Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter sichern“.
→ Seitenverkleidung mit Schlüssel öffnen.

1 Haltebügel
2 Flügelmutter
3 Seitliche Dichtung
→ Flügelmuttern abschrauben.
→ Haltebügel abnehmen.
→ Seitliche Dichtung nach außen klappen.
→ Befestigungsschraube Kehrwalzenaufnahme herausschrauben und Aufnahme nach außen schwenken.
→ Kehrwalze herausnehmen.

Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwalze auf die Lage des Borstensatzes achten.

→ Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge gesteckt werden.

Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und einstellen

Hinweis: Der Kehrspiegel ist ab Werk auf 80 mm eingestellt, er lässt sich bei Abnutzung der Kehrwalze stufenlos nachstellen.

→ Sauggebläse ausschalten.
→ Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
→ Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.
→ Kehrwalze für ca. 10 Sekunden laufen lassen.
→ Bedienhebel Kehrwalze und Seitenbesen (1) in die Mitte. Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich.
→ Kehrgutbehälter anheben.
→ Gerät rückwärts wegfahren.
→ Kehrspiegel prüfen.

80 - 85 mm

Die Form des Kehrspiegels soll ein gleichmäßiges Rechteck von 80-85 mm Breite bilden.

→ Anschlagschraube der Verschleißnachstellung (12) öffnen und einstellen. Anschlag nach oben: schmalerer Kehrspiegel. Anschlag nach unten: breiterer Kehrspiegel.
→ Anschlagschraube wieder festziehen.
→ Kehrspiegel der Kehrwalze erneut wie bereits beschrieben prüfen.

Kehrspiegel des Seitenbesens prüfen und einstellen

→ Seitenbesen anheben.
→ Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
→ Seitenbesen mit Bedienhebel absenken und ca. 10 Sekunden laufen lassen.
→ Seitenbesen anheben.
→ Gerät rückwärts wegfahren.
→ Kehrspiegel prüfen.

H 40 - 50 mm

Die Breite des Kehrspiegels sollte zwischen 40-50 mm sein.

A B A B

→ Kehrspiegel mit den zwei Einstellschrauben korrigieren.
→ Kehrspiegel prüfen.

Seitliche Dichtungen einstellen

⚠ GEFAHR

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

→ Entleerten Kehrgutbehälter bis Endstellung anheben. Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter sichern“.
→ Seitenverkleidung öffnen wie unter Kapitel „Kehrwalze wechseln“ beschrieben.
→ 6 Flügelmuttern am seitlichen Halteblech lösen.

→ 3 Mutten (SW 13) am vorderen Halteblech lösen.
→ Seitliche Dichtung soweit nach unten drücken (Langloch) bis sie einen Abstand von 1 - 3 mm zum Boden aufweist.
→ Haltebleche festschrauben.
→ Den Vorgang auf der anderen Geräte- seite wiederholen.

Feinstaubfilter prüfen / wechseln ⚠️WARNUNG

Verletzungsgefahr!

→ Bei Arbeiten an der Filteranlage Staub- schutzmaske tragen. Sicherheitsvor- schriften über den Umgang mit Fein- stäuben beachten.
→ Feinstaubfilter mit der Taste Filterabreinigung abreinigen.
→ Kehrgutbehälter entleeren.

1 Gerätehaube
2 Filterabdeckung (Rüttlersystem)
3 Verschluss, Filterabdeckung (2x)
→ Gerätehaube nach vorne klappen.

1 Gerätehaube
2 Feinstaubfilter
3 Querstreben

→ Verschluss öffnen.
→ Filterabdeckung öffnen.
→ Feinstaubfilter prüfen, bei Bedarf reinigen oder austauschen.

Hinweis

Der Austausch des Feinstaubfilters darf nur durch den Kärcher-Kundendienst erfolgen.

→ Filterabdeckung aufsetzen und verriegeln.

Sicherungen auswechseln

△VORSICHT

Beschädigungsgefahr!

→ Achten Sie darauf, dass die Deckel der Sicherungskästen nicht vertauscht aufgesetzt werden.

ACHTUNG

Nur Sicherungen mit gleichem Sicherungswert verwenden.

① ② A B ③

1 Sicherungskasten A
2 Sicherungskasten B
3 Rändelmutter

→ Rändelmutter herausdrehen.
→ Deckel am Sicherungskasten öffnen.
→ Sicherungen prüfen.
→ Defekte Sicherungen erneuern.

Sicherungskasten A

FU01 Sicherheitsrelais Start	5 A
FU02 Freigabe DC/DC 10 A
FU03 Rundumwarnleuchte Hupe	10 A
FU04 Sauggebläse 20 A
FU05 Rüttlersystem 15 A
FU06 Eingang DC/DC 20 A

Sicherungskasten B

FU07 Multifunktionsanzeige 5 A
FU08 Rückfahrwarner Klappenindikator	7.5 A
FU09 SicherheitsrelaisSauggebläseRüttlersystem	5 A
FU10 Wasserpumpe (Option)	10 A
FU11 Beleuchtungsanlage (Option)Blinker (Option)Blue Spot (Option)	10 A
FU12 Rüttelsystem Flachfaltenfilter und Rundfilter (Option)	15 A

Sicherung Hauptrelais

FU 13* Hauptrelais 125 A

* Diese Sicherungen dürfen nur vom Kundendienst gewechselt werden, da eine Überprüfung auf etwaige Fehler des Geräts notwendig wird.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitzgerät

Typ: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Angewandtes Konformitätsbewer- tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90

Garantiert: 93

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Störung Behebung
Gerät fährt nicht oder nur langsam	Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert
	Sicherung Fahrmotor FU 13 vom Kundendienst prüfen lassen
	Batterie laden oder auswechseln
	Feststellbremse lösen
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Pfeifendes Geräusch in der Hydraulik	Hydraulikflüssigkeit nachfüllen
	Kärcher-Kundendienst benachrichtigen
Bürsten drehen sich nur langsam oder gar nicht	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Wenig oder keine Saugkraft im Bürstenbereich	Staubfilter reinigen
	Kärcher-Kundendienst benachrichtigen
Gerät staubt Seitliche Dichtungen einstellen
Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren
Kehrgutbehälter hebt oder senkt sich nicht	Sicherungen prüfen.
	Sicherungsstütze vom Kehrgutbehälter entfernen
	Kärcher-Kundendienst benachrichtigen
Kehrgutbehälter dreht sich zu langsam oder gar nicht	Kärcher-Kundendienst benachrichtigen
Betriebsstörungen mit hydraulisch bewegten Teilen	Kärcher-Kundendienst benachrichtigen

Technische Daten

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Gerätedaten
Fahrgeschwindigkeit, vorwärts km/h 6 6
Fahrgeschwindigkeit, rückwärts km/h 3 3
Steigfähigkeit (max.) -- 14% 14%
Flächenleistung ohne Seitenbesen m	^2 /h 4680	4680
Flächenleistung mit 1 Seitenbesen	m ^2 /h 6300	6300
Arbeitsbreite ohne Seitenbesen mm 780 780
Arbeitsbreite mit 1 Seitenbesen	mm	1050	1050
Schutzart tropfwassergeschützt -- IPX 3	IPX 3
Einsatzdauer bei voll geladener Batterie	h	2,5	2,5
Elektrische Anlage
Batteriekapazität	V, Ah	---	36, 240
Batteriesatz	kg	---	300
Hydraulische Anlage
Hydrauliköl-Typ	-- HV 46	HV 46
Kehrgutbehälter
Max. Entladehöhe	mm	1340	1340
Volumen des Kehrgutbehälters	I	180 180
Kehrwalze
Kehrwalzen-Durchmesser mm 280 280
Kehrwalzen-Breite mm 780 780
Drehzahl 1/min 360 360
Kehrspiegel mm 80 80
Seitenbesen
Seitenbesen-Durchmesser mm 580 580
Drehzahl 1/min 80 80
Vollgummibereifung
Größe vorne -- 4.00-6 4.00-6
Größe hinten -- 300 x 145 - 6 300 x 145 - 6
Bremse
Vorderräder -- mechanisch mechanisch
Hinterrad	-- Elektrisch	Elektrisch
Filter- und Saugsystem
Bauart	-- Taschenfilter		TaschenfilterOptional erhältlich: Flachfal-tenfilter und Rundfilter
Drehzahl 1/min 2600 2600
Filterfläche Feinstaubfilter	m^2	5,2	5,2
Nennunterdruck Saugsystem	mbar	6	6
Nennvolumenstrom Saugsystem	m^3/h	600 600
Rüttlersystem	-- Elektromotor	Elektromotor
Umgebungsbedingungen
Temperatur	°C	-5 bis +40	-5 bis +40
Luftfeuchtigkeit, nicht betauend	%	0 - 90	0 - 90
Ermittelte Werte gemäß EN 60335-2-72
Geräuschemission
Schalldruckpegel L_pA	dB(A)	70 70
Unsicherheit K_pA	dB(A)	3	3
Schallleistungspegel L_wA + Unsicherheit K_wA	dB(A)	93 93
Gerätevibrationen
Hand-Arm Vibrationswert	m/s^2	0,7	0,7
Sitz	m/s^2	0,5	0,5
Unsicherheit K	m/s^2	0,1	0,1
Maße und Gewichte
Länge x Breite x Höhe	mm 1847 x 1065 x 1388		1847 x 1065 x 1388
Wenderadius rechts	mm 2470		2470
Wenderadius links mm 2470 2470
Leergewicht (ohne/mit Batterie)	kg	560/860	560/860
Zulässiges Gesamtgewicht	kg	1224	1224
Zulässige Achslast vorne	kg	734 734
Zulässige Achslast hinten	kg	490 490
Technische Änderungen vorbehalten!

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 KITCHER SCHWICHEN SCHWICHEN SCHWICHEN SCHWICHEN SCHWICHEN SCHWICHEN SCHWICHEN SCHWICHEN

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

C 1 20 V DATA 3 4 5 6 7 8 9

Alfred-Kärcher-Straße 28-40

Technische gegevens ..... NL 11

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

→ Aktiver stopbremsen.
→ Tænd motoren

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

FU07 Multifunktionsindikering	5 A
FU08 BackvarnareLuckindikering	7.5 A

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Kasutuselevött. . . . . . . . . . . ET 5

Üldmärkusi.... ET 5

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
