BEDIENUNGSANLEITUNG CHV18WDM RYOBI

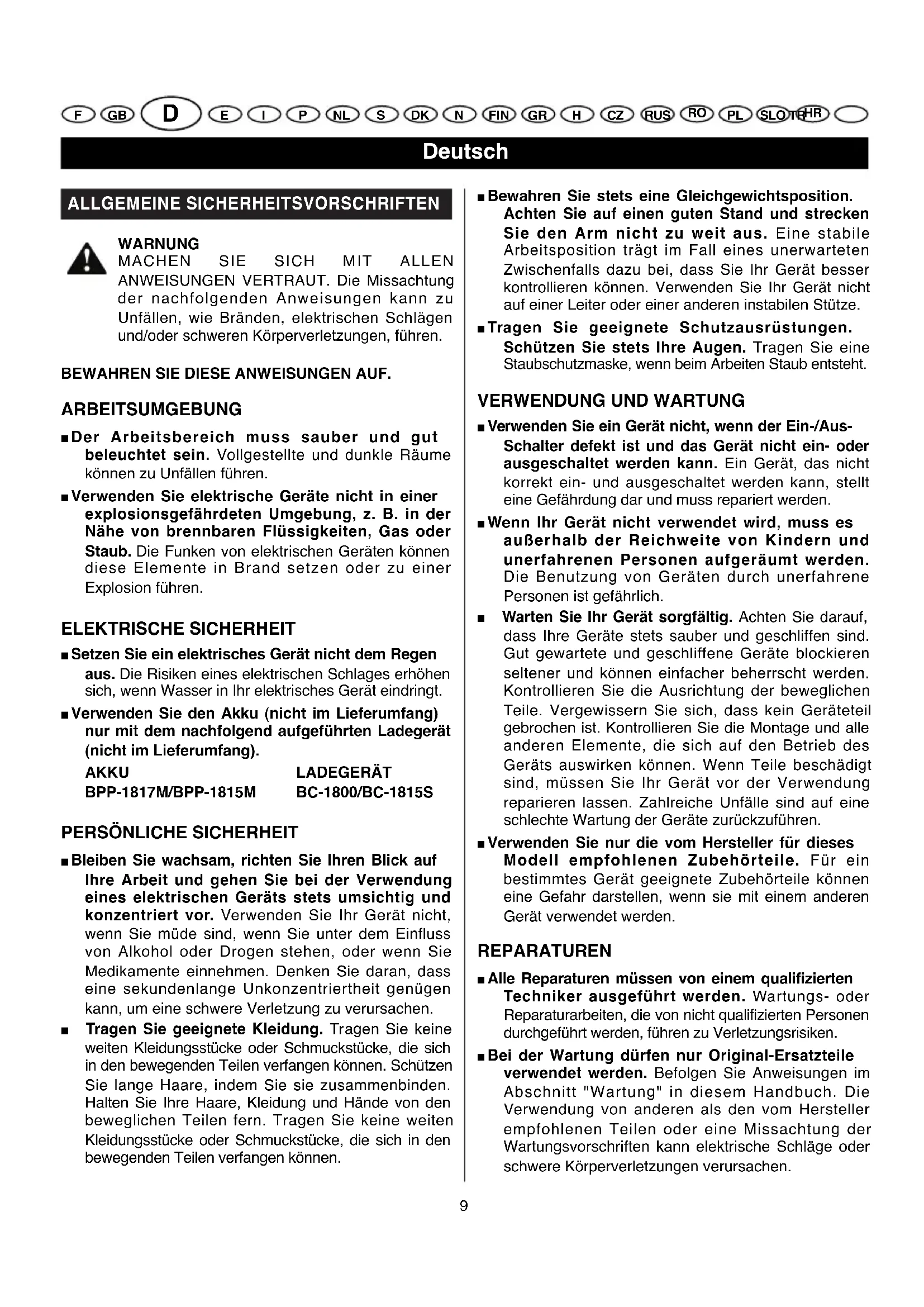

AKKU-HANDSTAUBSAUGER 18 V BEDIENUNGSANLEITUNG 9

ANWEISUNGEN VERTRAUT. Die Missachtung der nachfolgenden Anweisungen kann zu Unfällen, wie Bränden, elektrischen Schlägen und/oder schweren Körperverletzungen, führen. BEWAHREN SIE DIESE ANWEISUNGEN AUF. ARBEITSUMGEBUNG ■ Der Arbeitsbereich muss sauber und gut beleuchtet sein. Vollgestellte und dunkle Räume können zu Unfällen führen. ■ Verwenden Sie elektrische Geräte nicht in einer explosionsgefährdeten Umgebung, z. B. in der Nähe von brennbaren Flüssigkeiten, Gas oder Staub. Die Funken von elektrischen Geräten können diese Elemente in Brand setzen oder zu einer Explosion führen. ELEKTRISCHE SICHERHEIT ■ Setzen Sie ein elektrisches Gerät nicht dem Regen aus. Die Risiken eines elektrischen Schlages erhöhen sich, wenn Wasser in Ihr elektrisches Gerät eindringt. ■ Verwenden Sie den Akku (nicht im Lieferumfang) nur mit dem nachfolgend aufgeführten Ladegerät (nicht im Lieferumfang).

PERSÖNLICHE SICHERHEIT

■ Bleiben Sie wachsam, richten Sie Ihren Blick auf Ihre Arbeit und gehen Sie bei der Verwendung eines elektrischen Geräts stets umsichtig und konzentriert vor. Verwenden Sie Ihr Gerät nicht, wenn Sie müde sind, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen. ■ Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die sich in den bewegenden Teilen verfangen können. Schützen Sie lange Haare, indem Sie sie zusammenbinden. Halten Sie Ihre Haare, Kleidung und Hände von den beweglichen Teilen fern. Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die sich in den bewegenden Teilen verfangen können. ■ Bewahren Sie stets eine Gleichgewichtsposition. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zu weit aus. Eine stabile Arbeitsposition trägt im Fall eines unerwarteten Zwischenfalls dazu bei, dass Sie Ihr Gerät besser kontrollieren können. Verwenden Sie Ihr Gerät nicht auf einer Leiter oder einer anderen instabilen Stütze. ■ Tragen Sie geeignete Schutzausrüstungen. Schützen Sie stets Ihre Augen. Tragen Sie eine Staubschutzmaske, wenn beim Arbeiten Staub entsteht.

VERWENDUNG UND WARTUNG

■ Verwenden Sie ein Gerät nicht, wenn der Ein-/Aus- Schalter defekt ist und das Gerät nicht ein- oder ausgeschaltet werden kann. Ein Gerät, das nicht korrekt ein- und ausgeschaltet werden kann, stellt eine Gefährdung dar und muss repariert werden. ■ Wenn Ihr Gerät nicht verwendet wird, muss es außerhalb der Reichweite von Kindern und unerfahrenen Personen aufgeräumt werden. Die Benutzung von Geräten durch unerfahrene Personen ist gefährlich. ■ Warten Sie Ihr Gerät sorgfältig. Achten Sie darauf, dass Ihre Geräte stets sauber und geschliffen sind. Gut gewartete und geschliffene Geräte blockieren seltener und können einfacher beherrscht werden. Kontrollieren Sie die Ausrichtung der beweglichen Teile. Vergewissern Sie sich, dass kein Geräteteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Wenn Teile beschädigt sind, müssen Sie Ihr Gerät vor der Verwendung reparieren lassen. Zahlreiche Unfälle sind auf eine schlechte Wartung der Geräte zurückzuführen. ■ Verwenden Sie nur die vom Hersteller für dieses Modell empfohlenen Zubehörteile. Für ein bestimmtes Gerät geeignete Zubehörteile können eine Gefahr darstellen, wenn sie mit einem anderen Gerät verwendet werden. REPARATUREN ■ Alle Reparaturen müssen von einem qualifizierten Techniker ausgeführt werden. Wartungs- oder Reparaturarbeiten, die von nicht qualifizierten Personen durchgeführt werden, führen zu Verletzungsrisiken. ■ Bei der Wartung dürfen nur Original-Ersatzteile verwendet werden. Befolgen Sie Anweisungen im Abschnitt "Wartung" in diesem Handbuch. Die Verwendung von anderen als den vom Hersteller empfohlenen Teilen oder eine Missachtung der Wartungsvorschriften kann elektrische Schläge oder schwere Körperverletzungen verursachen.

CHV-18WDM manual.qxd 3/05/05 10:55 Page 9SPEZIFISCHE SICHERHEITSVORSCHRIFTEN ■ Lassen Sie Kinder diesen Handstaubsauger nicht verwenden oder nicht damit spielen. Seien Sie besonders vorsichtig, wenn Sie Ihren Hand- staubsauger in der Nähe von Kindern, Besuchern oder Tieren verwenden. ■ Dieser Handstaubsauger ist NUR für den Gebrauch im privaten Haushaltsbereich vorgesehen. ■ Benutzen Sie Ihren Handstaubsauger NUR für die vom Hersteller vorgesehenen und in dieser Anleitung beschriebenen Anwendungen. Benutzen Sie nur die in dieser Anleitung empfohlenen Zubehörteile. ■ Falls der Handstaubsauger nicht richtig funktioniert, falls er hinuntergefallen ist, falls er beschädigt wurde, falls er im Freien gelassen wurde oder falls er ins Wasser gefallen ist, bringen Sie ihn zu einem von Ihnen am nächsten gelegenen autorisierten Ryobi- Kundendienst. ■ Achten Sie darauf, dass das Stromkabel des Ladegeräts in einwandfreiem Zustand bleibt. Transportieren Sie das Ladegerät niemals am Stromkabel, und ziehen Sie niemals am Stromkabel des Ladegeräts, um den Stecker aus der Steckdose zu ziehen. Ziehen Sie an der Basis des Ladegeräts, und nicht am Stromkabel, um den Stecker aus der Steckdose zu ziehen. Lassen Sie das Stromkabel nicht über einen Tisch herabhängen oder lassen Sie es nicht mit brennend heißen Flächen in Kontakt kommen. ■ Verwenden Sie den Handstaubsauber oder das Ladegerät nicht mit nassen Händen. ■ Führen Sie keine Gegenstände in die Lüftungs- schlitze ein. Verwenden Sie Ihren Handstaubsauger nicht, wenn die Lüftungsschlitze verstopft sind. Achten Sie darauf, dass die Lüftungsschlitze stets sauber sind und sich kein Staub, keine Flusen, Haare oder anderen Elemente, die die Schlitze verstopfen können, daran absetzen. ■ Saugen Sie niemals Gegenstände wie heiße Asche, noch glühende Zigarettenstummel, Zündhölzer, usw. auf. ■ Verwenden Sie niemals Ihren Staubsauger, wenn der Staubfilter oder die Staubkappe nicht installiert ist. ■ Schalten Sie den Staubsauger aus, bevor Sie den Akku zum Laden herausnehmen, und vergewissern Sie sich, dass der Staubsauger auf der Position "Aus" ist, bevor Sie den Akku einsetzen. ■ Seien Sie besonders vorsichtig, wenn Sie den Handstaubsauger in einem Treppenhaus verwenden. ■ Saugen Sie niemals harte Gegenstände wie Nägel, Schrauben, Münzen, usw. auf. Dies kann zu einer Beschädigung des Geräts führen oder schwere Körperverletzungen verursachen. ■ Der Handstaubsauger braucht zur Verwendung nicht an eine Netzsteckdose angeschlossen zu werden. Folglich kann er stets in Betrieb gesetzt werden. Seien Sie sich der mit der Verwendung Ihres Handstaubsaugers oder mit dem Auswechseln von Zubehörteilen verbundenen Risiken bewusst. ■ Nehmen Sie den Akku heraus, wenn Sie den Staubsauger nicht verwenden, oder vor jedem Wartungsvorgang. ■ Legen Sie den Staubsauger oder den Akku niemals in der Nähe eines Feuers oder einer Wärmequelle ab. Sie könnten explodieren. ■ Der Akku muss an einem Ort geladen werden, dessen Temperatur zwischen 10°C und 38°C liegt. ■ Bei einer missbräuchlichen Verwendung oder extremen Temperaturen kann Batterieflüssigkeit auslaufen. Falls die Haut mit der Flüssigkeit in Kontakt gerät, spülen Sie den betroffenen Bereich mindestens 10 Minuten mit Wasser ab und suchen Sie ärztliche Hilfe auf. ■ Akkus geben Wasserstoff frei und können in der Nähe einer Entzündungsquelle, wie z. B. einer Zündflamme, explodieren. Um das Risiko von schweren Körperverletzungen zu verringern, darf ein Akkugerät niemals in der Nähe einer offenen Flamme eingesetzt werden. Bei der Explosion eines Akkus können Teile und chemische Produkte weggeschleudert werden. In diesem Fall muss der betroffene Bereich sofort mit klarem Wasser abgespült werden. ■ Machen Sie sich mit der Funktionsweise Ihres Geräts vertraut. Lesen Sie die vorliegende Bedienungs- anleitung aufmerksam durch. Lernen Sie die Anwendungen Ihres Geräts und seine Grenzen sowie die für dieses Gerät spezifischen potenziellen Risiken kennen. Durch Befolgung dieser Anweisung wird das Risiko von Bränden, elektrischen Schlägen oder schweren Körperverletzungen verringert. ■ Verwenden Sie Ihren Handstaubsauger nur im Inneren, um die Risiken von elektrischen Schlägen zu verringern. ■ Tragen Sie stets eine Schutzbrille. Gewöhnliche Sehbrillen sind nicht mit stoßfestem Glas versehen: sie SIND KEINE Schutzbrillen. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.

CHV-18WDM manual.qxd 3/05/05 10:55 Page 10SPEZIFISCHE SICHERHEITSVORSCHRIFTEN ■ Schützen Sie Ihre Lungen. Tragen Sie einen Gesichtsschutz oder eine Staubschutzmaske, wenn beim Arbeiten Staub entsteht. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen. ■ Sie setzen sich Risiken von elektrischen Schlägen aus, wenn Sie den Akku im Freien oder auf einer nassen Fläche aufladen. ■ Vergewissern Sie sich, dass kein Geräteteil beschädigt ist. Bevor Sie Ihr Gerät weiterverwenden, sollten Sie prüfen, ob ein beschädigtes Teil oder Zubehörteil noch funktioniert oder seine Funktion erfüllt. Prüfen Sie auch, ob die beweglichen Teile richtig eingesetzt sind und einwandfrei funktionieren. Vergewissern Sie sich, dass kein Geräteteil gebrochen ist. Eine beschädigte Schutzvorrichtung oder alle anderen beschädigten Teile müssen durch einen autorisierten Ryobi- Kundendienst repariert oder ausgetauscht werden. Durch Befolgung dieser Anweisung wird das Risiko von Bränden, elektrischen Schlägen und schweren Körperverletzungen verringert. ■ Bewahren Sie diese Bedienungsanleitung auf. Lesen Sie darin regelmäßig nach, um andere eventuelle Benutzer zu informieren. Wenn Sie Ihren Handstaubsauger verleihen, geben Sie die zugehörige Bedienungsanleitung ebenfalls mit. BESCHREIBUNG

2. Knopf zum Entfernen der Staubkappe

3. Ein-/Aus-Schalter

5. Akku (nicht im Lieferumfang)

10. Maximaler Füllstand

12. Zum Einsetzen des Zubehörteils

13. Zum Herausnehmen des Zubehörteils

VERWENDUNG Machen Sie sich mit allen Gerätefunktionen und den Sicherheitsvorschriften vertraut, bevor Sie Ihren Handstaubsauger verwenden. WARNUNG Bleiben Sie, auch nachdem Sie sich mit Ihrem Gerät vertraut gemacht haben, stets wachsam. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen. WARNUNG Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenschutz, wenn Sie mit Geräten arbeiten. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenver- letzungen verursachen. WARNUNG Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für dieses Gerät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann schwere Verletzungsrisiken auslösen. ANWENDUNGEN Verwenden Sie Ihren Handstaubsauber für die folgenden Anwendungen im Haushalt: ■ Saugen von trockenen Elementen■ Saugen von feuchten oder nassen Elementen VORSICHT Um eine Beschädigung des Akkus zu vermeiden, müssen Sie den Akku sofort aus dem Ladegerät entfernen, wenn beim Einsetzen keine LED aufleuchtet. Lassen Sie den Akku und das Ladegerät in dem von Ihnen am nächsten gelegenen autorisierten Kundendienst überprüfen oder ersetzen. Wenn Sie den Akku aus dem Ladegerät entfernen, weil keine LED leuchtet, müssen Sie das Ladegerät und den Akku zu dem von Ihnen am nächsten gelegenen autorisierten Kundendienst bringen. Versuchen Sie nicht, einen anderen Akku in das Ladegerät einzusetzen. Ein defektes Ladegerät kann zur Beschädigung der eingesetzten Akkus führen.

EINSETZEN DES AKKUS (NICHT IM

LIEFERUMFANG) (Abb. 2) ■ Setzen Sie den Akku in den Handstaubsauger ein, indem Sie die Rippen des Akkus mit den Rillen der Akkuhalterung des Handstaubsaugers ausrichten. ■ Vergewissern Sie sich vor der Verwendung Ihres Staubsaugers, dass die Sperrvorrichtungen auf beiden Seiten des Akkus richtig einrasten und der Akku einwandfrei befestigt ist. VORSICHT Beim Einsetzen des Akkus in Ihren Handstaub- sauger ist darauf zu achten, dass die Rippen des Akkus korrekt mit den Rillen im Gerät ausgerichtet und die Sperrvorrichtungen richtig eingerastet sind. Ein unsachgemäßes Einsetzen des Akkus kann interne Komponenten beschädigen.

ENTFERNEN DES AKKUS (NICHT IM

LIEFERUMFANG) (Abb. 2) Suchen Sie die Sperrvorrichtungen auf beiden Seiten des Akkus und drücken Sie darauf, um den Akku aus dem Handstaubsauger entfernen zu können. WARNUNG Denken Sie daran, dass Akku-Geräte stets in Betrieb gesetzt werden können. Es wird daher unbedingt empfohlen, bei einem Transport oder bei Nichtverwendung des Geräts den Ein-/Aus- Schalter zu sperren.

EIN-/AUSSCHALTEN DES STAUBSAUBERS

(Abb. 3) ■ Drücken Sie zum Einschalten des Staubsaugers den Ein-/Aus-Schalter nach vorn. ■ Drücken Sie zum Ausschalten des Staubsaubers den Ein-/Aus-Schalter nach hinten. AUFSAUGEN VON FLÜSSIGKEITEN (Abb. 4) Wenn Sie Flüssigkeiten aufsaugen oder nasse Bereiche reinigen möchten, setzen Sie den Schaber auf Ihren Staubsauger. Die auf der Staubkappe dargestellten Wellen (10) zeigen den maximalen Füllstand der Flüssigkeit an, den die Staubkappe enthalten kann. Die Staubkappe darf niemals oberhalb dieser Grenze angefüllt werden. Entleeren Sie die Staubkappe regelmäßig, um zu verhindern, dass sie übermäßig angefüllt wird. Richten Sie den Staubsauger nicht nach oben, wenn die Staubkappe Flüssigkeit enthält. WARNUNG Saugen Sie niemals brennbare oder entzündliche Flüssigkeiten, wie Benzin, auf. Der Motor könnte Feuer fangen. EINSETZEN DER ZUBEHÖRTEILE (Abb. 5 - 7) Die Bürste, die flache Saugdüse und der Schaber lassen sich leicht an Ihrem Handstaubsauger befestigen. ■ Schalten Sie den Staubsauger aus. ■ Setzen Sie das Zubehörteil in die Öffnung der Staubkappe ein und überprüfen Sie, ob es richtig befestigt ist. WARTUNG WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. WARNUNG Tragen Sie bei der Verwendung eines elektrischen Geräts oder Reinigung des Geräts mit einem Luftstrahl stets eine Sicherheitsbrille oder eine Brille mit Seitenblende. Wenn bei der Arbeit Staub entsteht, müssen Sie ebenfalls einen Gesichtsschutz oder eine Maske tragen. WARNUNG Zur Vermeidung von schweren Verletzungen müssen Sie vor der Reinigung oder jedem anderen Wartungsvorgang stets den Akku aus dem Gerät entfernen. ALLGEMEINE WARTUNG Verwenden Sie keine Lösungsmittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw. WARNUNG Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

CHV-18WDM manual.qxd 3/05/05 10:56 Page 12WARTUNG Es dürfen nur die im Abschnitt "Beschreibung" aufgeführten Teile vom Benutzer repariert oder ausgetauscht werden. Alle anderen Teile müssen von einem autorisierten Ryobi- Kundendienst ausgewechselt werden. REINIGUNG DES STAUBSAUGERS (Abb. 8 - 11) Überprüfen, entleeren und reinigen Sie die Staubkappe regelmäßig, um eine optimale Saugleistung zu gewährleisten. ABNEHMEN DER STAUBKAPPE (Abb. 9) ■ Entfernen Sie den Akku. ■ Drücken Sie auf den Knopf (2), um die Staubkappe abnehmen zu können. Ziehen Sie die Staubkappe nach vorn und nach unten, um sie vom Staubsauger- gehäuse abnehmen zu können. Hinweis: Richten Sie den Staubsauger nicht nach oben, wenn die Staubkappe Flüssigkeit enthält.

HERAUSNEHMEN UND REINIGEN DES

FILTERS (Abb. 10) ■ Entfernen Sie den Akku. ■ Entfernen Sie den Filterhalter von der Staubkappe. Hinweis: Der Filter ist am Filterhalter befestigt. ■ Drehen Sie den Filter, um ihn vom Filterhalter zu lösen, und nehmen Sie ihn heraus. ■ Reinigen Sie den Filter, indem Sie ihn ausklopfen oder vorsichtig ausbürsten. ■ Entleeren Sie den Filter, den Filterhalter und die Staubkappe. Waschen Sie sie gegebenenfalls. Vergewissern Sie sich, dass sie vollkommen trocken sind, bevor Sie sie wieder einsetzen. AUSWECHSELN DES FILTERS (Abb. 11) ■ Setzen Sie einen Filter auf den Filterhalter, wobei Sie darauf achten, dass die Schlitze des Filters mit den Ansätzen des Filterhalters ausgerichtet sind. Nachdem der Filter richtig befestigt ist, muss der Pfeil auf dem Filter nach oben zeigen. Drehen Sie den Filter, um ihn richtig zu blockieren. ■ Setzen Sie den Filterhalter wieder in die Staub- kappe ein.

WIEDEREINSETZEN DER STAUBKAPPE

(Abb. 11) Setzen Sie die Staubkappe vor das Staubsauger- gehäuse, indem Sie die Schlitze der Staubkappe mit den Ansätzen des Staubsaugergehäuses ausrichten. Befestigen Sie anschließend die Staubkappe am Staubsauger.

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes Ryobi- Kundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN60335-1, EN60335-2-2, EN60335-2-29, EN60745, EN55014-2, EN61000-3-2, EN610003-3; 73/23/EEC, 89/336/EEC
